Как найти источник короткого замыкания в скрытой проводке?
Одной из частых причин, из-за которых возникают неполадки с электрическими приборами, является повреждение кабеля на определенном участке проводки. Хорошо, когда место разрыва кабеля известно и оно доступно для быстрого ремонта. Но что делать, если разрыв или короткое замыкание произошло на закрытом участке цепи, где-нибудь в штробах? В таком случае необходимо или звать профессионального электрика для устранения неполадок, или самостоятельно искать место разрыва. И если вы решили ознакомиться с этой статьей, то вы наверняка выбрали второй вариант действий.
Короткое замыкание в скрытой проводке
Содержание
- 1 Как найти короткое замыкание в скрытой проводке?
- 1.1 Ищем участки замыкания
- 1.2 Находим место обрыва
Ищем участки замыкания
Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны.
Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.
Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.
Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.
Ищем участки замыкания в скрытой проводке
Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.
Находим место обрыва
Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.
Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект.
Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.
Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.
Прибор MS-58M
Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.
Прибор MS-48NS
Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.
После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.
Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

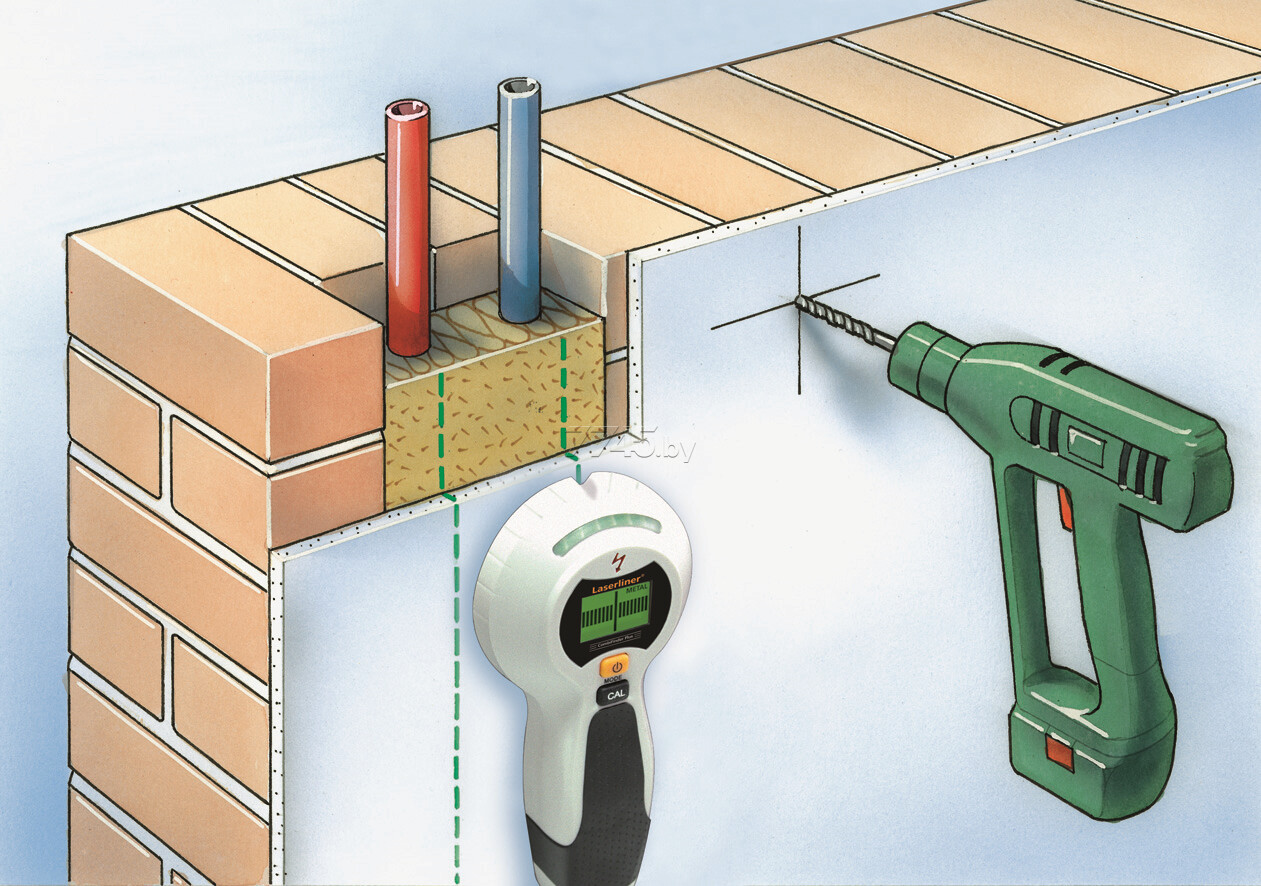

Когда провода прячутся: как обнаружить скрытую проводку в доме
При строительстве дома или планировании ремонта одним из главных вопросов является безопасность. Особенно это важно при установке электрической проводки, которая должна быть правильно уложена, чтобы избежать неприятных ситуаций в будущем. Однако, в некоторых случаях, проводка может быть скрыта в стенах или потолке, что затрудняет ее поиск и проверку. В данной статье мы рассмотрим методы поиска скрытой проводки и поделимся советами по обеспечению безопасности вашего дома.
Существует несколько методов, которые можно применять для обнаружения скрытой проводки в стенах или потолке.
- использование электродетектора. Это устройство способно обнаруживать электрические поля, которые создаются проводкой в стенах.
Электродетекторы бывают двух типов: магнитные и электронные. Магнитные детекторы могут обнаруживать проводку, проложенную в металлических трубах или каналах, тогда как электронные детекторы чаще используются для поиска проводки, проложенной в изоляционных материалах. - использование термокамеры. Термокамера позволяет обнаружить изменения температуры в стенах, которые могут свидетельствовать о наличии проводки. Если проводка подключена к источнику электропитания, то она может нагреваться и создавать тепловые следы в стенах.
- использование эндоскопа. Эндоскоп — это тонкий гибкий кабель с камерой, который может проникать внутрь стен и давать изображение. Эндоскоп может быть полезным для поиска проводки в труднодоступных местах, таких как углы и заставленные мебелью участки.
- использование индукционного металлоискателя. Индукционный металлоискатель может обнаруживать металлические предметы, в том числе проводку, скрытую в стенах. Однако этот метод может быть неэффективным, если проводка проложена в не металлических трубах или каналах.
Электродетекторы бывают двух типов: магнитные и электронные. Магнитные детекторы могут обнаруживать проводку, проложенную в металлических трубах или каналах, тогда как электронные детекторы чаще используются для поиска проводки, проложенной в изоляционных материалах.
Каждый из перечисленных методов обладает своими достоинствами и недостатками, и выбор подходящего метода зависит от конкретной ситуации. В некоторых случаях профессиональные электрики могут использовать комбинацию нескольких методов для более точного обнаружения скрытой проводки.
Однако если вы не являетесь профессиональным электриком, то наиболее подходящим методом для обнаружения скрытой проводки будет использование электродетектора. Этот метод наиболее простой и доступный для непрофессионалов, так как не требует специальных знаний и опыта работы с электрическими системами.
Важно учитывать, что электродетекторы имеют различные цены и характеристики. Поэтому необходимо выбирать детектор, который подходит для вашей конкретной ситуации, учитывая, что некоторые детекторы могут быть более эффективны в обнаружении определенных типов проводки, чем другие.
Важно иметь в виду, что использование электродетектора может быть не совсем точным при поиске скрытой проводки, особенно если проводка находится в металлических трубах или каналах, где детектор может обнаруживать не только проводку, но и другие металлические предметы.
Если у вас есть сомнения или вы не уверены в своих навыках, рекомендуется обратиться к профессиональному электрику, который сможет быстро и точно обнаружить скрытую проводку.
Для того чтобы найти скрытую проводку самостоятельно при помощи электродетектора, вам следует выполнить следующие шаги:
- Подготовьте электродетектор к работе в соответствии с инструкцией, которая поставляется с устройством.
- Выберите режим работы, соответствующий поиску проводки. Обычно это режим «электрических кабелей» или «AC».
- Найдите точку, где вы считаете, что может находиться скрытая проводка. Обычно это места, где установлены розетки, выключатели, светильники, и другие электрические приборы.
- Начните двигаться по поверхности стены или потолка, медленно прикладывая детектор к поверхности. Детектор должен находиться в непосредственной близости от поверхности.
- Обратите внимание на индикатор детектора. Когда он обнаруживает электрический ток, он должен издавать звуковой сигнал и/или показывать соответствующий индикатор на экране. Если детектор обнаруживает ток, значит, вы нашли скрытую проводку.
- Определите местоположение проводки. Для этого переместите детектор вдоль поверхности, чтобы определить точное местоположение проводки.
Когда он обнаруживает электрический ток, он должен издавать звуковой сигнал и/или показывать соответствующий индикатор на экране. Если детектор обнаруживает ток, значит, вы нашли скрытую проводку.
- Проверьте электрическую систему вашего дома с помощью профессионального электрика. Это позволит обнаружить скрытые проводки, провода с повреждениями, несоответствие современным стандартам безопасности и другие проблемы, которые могут привести к опасности для жизни и здоровья.
- Установите дифференциальные автоматы и защиту от перегрузок в вашей электрической системе. Это поможет предотвратить короткие замыкания, перегрузки и другие электрические проблемы, которые могут быть опасными для вашего дома.
- Никогда не подключайте электрические приборы, если вы не уверены в правильности проведения работы. Если вы не профессиональный электрик, лучше вызвать специалиста для установки или ремонта электрических приборов.
- Используйте только сертифицированные и безопасные электрические приборы, провода и компоненты. Это поможет предотвратить короткие замыкания и другие опасные ситуации.
- Проверяйте розетки и выключатели на наличие повреждений и неисправностей. Если вы замечаете какие-либо проблемы, вызовите профессионального электрика для их устранения.
- Никогда не допускайте детей и животных к электрическим приборам и розеткам. Обучайте детей правилам безопасности в обращении с электрическими устройствами и предупреждайте их об опасностях.
Если вы не профессиональный электрик, лучше вызвать специалиста для установки или ремонта электрических приборов.
Соблюдение правил безопасности, установка соответствующей защиты и регулярные проверки электрической системы при помощи опытных электриков являются неотъемлемыми шагами для обеспечения безопасности в доме. Они предотвратят возможные риски, связанные с наличием скрытой проводки, и обеспечат защиту для всех жителей дома.
Более того, периодические проверки позволят выявлять и устранять возможные неисправности электрической системы на ранних стадиях, что способствует предотвращению серьезных аварий. Следовательно, для обеспечения безопасности и надежности электрической системы в доме необходимо соблюдать правила безопасности и обращаться к профессионалам.
Как подключить выключатель света — шаги как для однополюсного, так и для трехпозиционного выключателя
istockphoto.com
Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как электричество работает в доме, чтобы выполнять работу безопасно. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.
В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.
В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.
Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.
- Однополюсный выключатель освещения (дополнительно)
- 3-позиционный выключатель освещения (дополнительно)
- Отвертка
- Плоскогубцы
- Изолента (для трехпозиционных переключателей)
- Многофункциональный инструмент
большой палец, если вы не Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.
Как подключить однополюсный выключатель света Устали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.
Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.
Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.
На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.
ШАГ 2: Снимите старый выключатель света. Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и крестообразным шлицем). винты одинаково распространены).
Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.
СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света
ШАГ 3: Определите клемму и провода заземления.Обратите внимание на расположение проводов.
- Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
- Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
- Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.
Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.
1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нейтральные провода 4. Заземляющие провода
ШАГ 4: Отсоедините клемму и заземляющий провод.
Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.
ШАГ 5: Проверьте провода на предмет повреждений.Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.
Поскольку электрические провода со временем подвергаются нагрузке и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к заменяющему выключателю любая часть провода, которая соприкасается с винтами, не повреждена.
ШАГ 6: Подсоедините провода к новому выключателю. Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок.
Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.
Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.
СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов
ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя. Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.
Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.
Выключите автоматический выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подсоединен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом. налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.
Готово. Теперь пусть загорится свет!
Как подключить трехпозиционный выключатель освещения
Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может быть полезно использование двух трехпозиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.
Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов.
Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.
СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года
ШАГ 1: Отключите источник питания.Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.
ШАГ 2: Снимите переключатель. С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте.
Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.
В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.
Самый распространенный (но не единственный) способ подключения 3-позиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.
1. Два (белых) нулевых провода 2.
Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод
В первом распределительном щитке (куда входит питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!
Вы также увидите три заземляющих провода, соединенных в одну гайку, а также дополнительный черный провод и красный провод — это путевые провода, которые соединяются со светом и вторым выключателем.
ШАГ 5: Определите провода во второй коробке. При такой конфигурации проводки во второй распределительной коробке вы найдете только четыре провода: черный провод, белый провод, красный провод и провод заземления.
Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.
1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления
ЭТАП 6: Отсоедините провода.После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и закрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.
ШАГ 7: Подключите новые переключатели. Проверьте переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей.
Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.
- Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
- Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
- Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
- Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
- Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
- Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.
После подключения проводов прикрепите переключатели двумя винтами к распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.
Если индикатор не загорается, возможно, соединение плохое.
Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.
СВЯЗАННЫЕ: Как заменить выключатель света
Заключительные мыслиПодключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.
Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.
Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.
Часто задаваемые вопросы о проводке выключателя освещенияДля тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.
В: Что произойдет, если подключить переключатель наоборот? Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится.
Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.
Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.
В: Как подключить трехпозиционный выключатель света?Замена существующего трехпозиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе. Полные шаги смотрите выше.
В: Могу ли я подключить розетку к выключателю света? Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода.
Тем не менее, это работа для лицензированного электрика, потому что она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.
Прокладка новых проводов сквозь старые стены
Описание: Проекты реконструкции часто включают перемещение или добавление электрических цепей, что, в свою очередь, требует прокладки проводов вслепую внутри стен и между этажами. В этой статье дается обзор основ змеевиков с точки зрения нескольких опытных электриков. Основные моменты статьи включают в себя обзор специализированных инструментов, которые электрики используют для облегчения работы, а также советы по технике безопасности и техникам.
Ремонт дома сродни хирургическому вмешательству: рассчитанный хаос, за которым следует разумный ремонт и обновление. Иногда работа второстепенная, амбулаторная, а иногда работа больше похожа на пересадку сердца. Электрические ремонтные работы находятся где-то между двумя крайностями: они не опасны для жизни пациента, но тем не менее представляют собой сложную работу.
Как и врачи, большинство электриков верят в необходимость не причинять вреда, по крайней мере, в отношении существующих стен. (Зачем тратить больше времени на уборку и устранение повреждений?) Все опытные электрики, с которыми я разговаривал, вздрагивали при мысли о том, чтобы делать большие дыры в оштукатуренных стенах, и только в крайнем случае они снимали плинтус или обрезали, чтобы проложить провод. Вместо этого они предпочли бы практиковать неинвазивную хирургию и просверлить ряд отверстий, скрытых за внутренними стенами, чтобы создать новый путь для провода. Хитрость заключается в том, чтобы продеть гибкий стержень, струну или стальную ленту обратно по этому новому пути и использовать его, чтобы протянуть провод. К счастью, электрические нормы не требуют, чтобы вы прикрепляли эти провода к каркасу.
Чтобы научиться искусству плетения проводов, я провел время, наблюдая, как разные мастера-электрики практикуют свое ремесло. Эти ребята полагаются на ряд специальных инструментов, многие из которых описаны здесь.
Но что действительно делает их успешными, так это творческий подход, терпение и глубокое понимание структуры конкретного дома.
Сделать крошечную дыру, чтобы пройти из подвала на второй этаж
1. Определите положение розетки или выключателя в стене. Чтобы найти соответствующее место в подвале, пробурите в удобном месте (между половицами, например, или рядом с плинтусом) изоляционную обрешетку. Длинную тонкую проволочную рейку легко найти, и в ней остается небольшое отверстие, которое легко залатать.
2. Внизу найдите расположение настенной пластины, измерив выступающую проволочную рейку. (Вы также можете найти пластину, найдя концы гвоздей, которыми пластина крепится к полу.) сверло и просверлите отверстие в отсеке для шпилек.
4. Доберитесь из подвала в бухту с рыбной лентой; попросите помощника взять ленту сверху и потянуть вверх. При ловле на длинные дистанции могут потребоваться неоднократные попытки поймать конец ленты.
5. После того, как вы протянули ленту, вы должны закрепить ее на Romex. Сначала снимите куртку примерно на 4 дюйма, разрежьте бумажную обертку и обрежьте два разъема на куртке. Теперь оставшийся проводник (большинство подрядчиков используют оголенную землю) проведите через изгиб ленты и плотно обмотайте соединение изолентой. Не скупитесь на изоленту (вы же не хотите, чтобы фиш-лента и ромекс разошлись в стене), но будьте уверены, что изолента гладкая и не будет цепляться при прохождении через стену.
Рыболовная лента
Ленты из стали и непроводящего нейлона продаются в размерах от 25 до 240 футов.
катушка стоит около 35 долларов.
«На конце рыболовной ленты я делаю полдюжины петель из шпагата и надежно прикрепляю их к крючку для ленты. Крысиное гнездо, вставленное в полость стены, увеличивает мои шансы схватить его с другой стороны».
— Дэвид Альбанезе, подрядчик по электроснабжению, Винд Гэп, Пенсильвания
Избегайте этих горячих проводов!Клиффорд А. Попеджой Когда вы вслепую просверливаете отверстия в раме, вы рискуете просверлить существующую цепь, оборвать провод, вызвать искрение или, что еще хуже, поразить себя электрическим током. Вот несколько профилактических мер: ● Сначала найдите поблизости розетки, выключатели и светильники и оцените пути проводки. Для дома, подключенного кабелем (например, BX или Romex), у большинства коммутаторов кабель идет к верхней панели; у потолочного светильника есть кабель, идущий к выключателю, который им управляет. ● Вы также можете приобрести искатель стоек, который обнаруживает провода под напряжением за гипсокартоном. Однако я использую бесконтактный детектор переменного напряжения производства Greenlee (фото справа), который имеет регулируемую чувствительность. Он подает звуковой сигнал с частотой, определяемой настройкой чувствительности, и когда вы приближаетесь к 60 Гц. электромагнитное поле, создаваемое сетевым напряжением, увеличивает частоту звуковых сигналов. Стоит около 85 долларов. ● Детектора, когда сверло проходит сквозь стену и попадает в телевизор, конечно, нет. Отметьте длинный стержень сверла белой лентой на уровне 16 дюймов. интервалы. Если вы не бьете по шпильке с правильным интервалом или бьете по чему-то слишком рано, остановитесь и выясните, почему. — Клиффорд А. Попеджой — подрядчик по электротехнике в Сакраменто, Калифорния. |
К розеткам может подходить кабель со всех сторон.Вверх, вверх и вбок: отсюда можно туда добраться?
1.
Одной из самых сложных работ по змеевику является подключение потолочного светильника к настенному выключателю, когда нет доступа сверху. В дополнение к гибкой бите, удлинителям и удочкам вам, вероятно, потребуется вырезать и отремонтировать гипсокартон. Чтобы соединить потолочный светильник и настенный выключатель, начните с вырезания коробок в обеих областях. Откройте отверстие на стыке потолка и стены, достаточно большое, чтобы обеспечить доступ к верхней пластине. Используя лопаточное или гибкое сверло, просверлите 3 ⁄ 4 дюйма. отверстие через пластины.
2. В зависимости от направления балок у вас может быть открытый проход к потолочному креплению, или вам может потребоваться использовать гибкую коронку, чтобы просверлить отверстие от потолка через потолочные балки до стены. тарелка. Обычное гибкое долото, предназначенное для бурения на большие расстояния, состоит из 1 ⁄ 4 дюйма в диаметре. вал длиной 48 дюймов, заканчивающийся модифицированным шнеком.
Подключен к 48-дюймовому. удлинение, долото может просверлить раму на расстоянии почти 8 футов. Гибкие биты немного сложны в использовании, потому что они могут блуждать и выскакивать из гипсокартона вбок вместо того, чтобы сверлить намеченные цели.
3. Проденьте удочку от места потолочного крепления к отверстию доступа к пластине. Поднимите Romex из положения переключателя, прикрепите к ленте и протяните его.
Долота Flex
Эти долота доступны с диаметром отверстия от 1 ⁄ 4 дюйма до 1 дюйма и длиной до 72 дюймов. Долото и удлинитель, подобные показанным здесь, стоят около 45 долларов США.
«Если вы хотите добавить больше встроенных светильников в потолок, сначала вырежьте отверстие для нового светильника. Затем опустите соседнее существующее приспособление, просверлите балки в нужном отсеке и выловите проволоку».
— Джейсон Зелек, Зелек Электрик, Олд Лайм, Коннектикут
Удочки
Когда им приходится толкаться, чтобы найти просверленное отверстие, особенно в изолированных стенах, электрики идут за ними в грузовик 4 фута длины 1 ⁄ 4 дюйма в диаметре.
стержень из стекловолокна. Стержни могут быть скреплены винтами для большей досягаемости. Подобно рыбной ленте, они соединяются непосредственно с проводами изолентой. Комплект из четырех удилищ стоит около 45 долларов. Некоторые электрики предпочитают более тонкие модели Bergstrom за их гибкость. Пара удилищ Bergstrom стоит около 35 долларов.
«При соединении встык удилища могут ослабнуть, когда вы их крутите и толкаете. Я скрепляю их изолентой на наконечниках, чтобы они оставались вместе».
—Mark Carlson, Roger Electric, Danbury, Conn.
Пройдите через верхнюю пластину, чтобы попасть с чердака на второй этаж
1. Во многом этот метод идентичен из подвала, за исключением того, что он вверх ногами. Например, после того, как вы выбрали место для переключателя на втором этаже, используйте изоляционный провод, чтобы просверлить отверстие в потолке внизу или найти верхнюю пластину наверху, измеряя от контрольной точки, общей для обоих уровней.
Просверлите отверстие диаметром 3 ⁄ 4 дюйма. отверстие в верхней пластине стены.
2. Опустите утяжеленную веревку вниз через отверстие сверху, отскакивая утяжеленным концом от любых препятствий, пока она не достигнет отверстия внизу, где помощник может ее зацепить.
Утяжеленная леска
Одним из наиболее распространенных низкотехнологичных инструментов является катушка шпагата, утяжеленная на одном конце, часто с 3 ⁄ 8 дюймами. орехи. Электрик Дэвид Альбанезе предпочитает хлопчатобумажную бечевку, заканчивающуюся 12-дюймовой цепочкой; Карл Линк любит утяжелять леску цепочкой из бисера. Обоим нравится веревка, утяжеленная цепью, потому что она легко проходит через препятствия.
3. Как только путь установлен, провод подсоединяется к линии и протягивается в отверстие.
Чтобы накормить чердак, найдите путь наименьшего сопротивления Если вам нужно провести провода на второй этаж, то самый простой способ — протянуть их из подвала на чердак, а затем проложить вниз. ● Во многих домах можно протянуть провода по канализации. ● Строительные нормы и правила позволяют использовать пространство вокруг дымохода при условии его современной конструкции (см. совет ниже). ● Возможна прокладка проводов по внутренним стенам, но обычно требуется сверление с чердака и высверливание из подвал для подключения. Стены, прилегающие к лестнице, также предлагают возможные маршруты. ● В старых домах с шарообразным каркасом наружные стены часто не имеют препятствий и обеспечивают самый простой путь. Современные каркасные дома представляют собой более сложную работу; их наружные стены не только утеплены, но также содержат горизонтальные плиты и противопожарную изоляцию.
|
В целом, лучше всего провести провода по центру дома. Доступны несколько вариантов.
