Как экономить на оплате отопления и индивидуально регулировать тепло в квартире / NV
Самостоятельно регулировать температуру батарей в хрущевке и платить только за потребленное тепло? Благодаря доступным инженерным решениям это уже не научная фантастика, а наступившая реальность.
Видео дня
Ежегодная и дорогая проблема
О топление — самый дорогой из коммунальных платежей. По данным КГГА, в январе 2020 года для домов без счетчиков стоимость отопления 1 кв. м составляла 29,93 грн. Получается, что для среднестатистической двухкомнатной квартиры площадью 50 кв. м это около 1500 грн в месяц. Но известно о многих случаях, когда прошедшей зимой стоимость отопления квартиры достигала 2−3 тыс. грн и больше.
При этом высокая стоимость отопления не означает, что в квартире действительно было тепло. Зачастую те потребители, которые наиболее активно жалуются на дороговизну отопления, одновременно говорят и о холоде в квартирах.
Речь идет о старом жилом фонде — домах, построенных еще в советское время.
Только в Киеве, по примерным подсчетам Минрегиона, насчитывается более 3 тыс. домов, относящихся к так называемому «устаревшему жилому фонду». Всего в Киеве насчитывается более 11,5 тыс. многоэтажных жилых домов. Получается, «устаревшими» являются около четверти из них. В Украине, по данным областных администраций, насчитывается 180,5 тыс. многоквартирных домов. Четверть из них — это 45 тыс. зданий.
Это без учета домов, построенных в 70−80-е годы ХХ века, возраст которых составляет 40−50 лет, как и возраст их внутренних инженерных систем. Из таких домов почти полностью состоят такие крупнейшие районы Киева как Троещина, Оболонь, Борщаговка. Такие дома составляют значительную часть жилого фонда любого украинского города, и их жители каждую зиму сталкиваются с одной и той же бедой: в квартире холодно, а платить за отопление приходится много.
Виновата устаревшая система отопления
П очему так происходит? Все эти дома объединяет одна глобальная проблема — нерациональные вертикальные системы отопления с вертикальной разводкой.
Это означает, что одна труба с теплой водой (теплоносителем) проходит насквозь по всем этажам, с первого до последнего. Это создает ряд проблем. Во-первых, пока вода дойдет до крайней точки, она успевает заметно остыть, поэтому одним квартирам достаются горячие трубы, а другим — холодные. Во-вторых, такая система не дает возможность регулировать температуру радиаторов и, соответственно, температуру в помещении. Даже нельзя использовать кран на радиаторе и «прикрутить» его, потому что таким образом вы «прикрутите» поток горячей воды во всей системе, и соседи дальше по стояку получат еще меньше тепла.
Это — давно известная и широкомасштабная проблема. И все предыдущие годы считалось, что решить ее практически невозможно. Единственным вариантом было переоборудовать однотрубную вертикальную разводку в двухтрубную горизонтальную, когда труба с горячей водой поочередно заходит в каждую квартиру и обогнув ее по кругу, выходит обратно, благодаря чему можно подсчитывать количество используемого тепла и регулировать температуру радиаторов.
Но такой вариант практически нереально реализовать на практике: это слишком дорогой и технически сложный проект, требующий вырезать трубы, ломать стены, в общем, полностью переделывать систему отопления в уже готовом, функционирующем доме с живущими в нем людьми.
Дайджест главных новостей
Бесплатная email-рассылка только лучших материалов от редакторов NV
Рассылка отправляется с понедельника по пятницу
Что же делать?
Н о на самом деле есть другое инженерное решение, разработанное специалистами компании Danfoss и неоднократно проверенное на практике в течение более пятнадцати лет во многих странах. Это модернизация системы отопления, которая проходит в несколько этапов, не требует производить капитальные вмешательства в конструктив здания и в инженерные системы. Стоимость ее, исходя из опыта домов, уже опробовавших систему, окупается за 2−3 сезона.
Этап 1. Индивидуальный тепловой пункт (ИТП)
Первый этап правильной термомодернизации — это установка в доме ИТП.
Он представляет собой комплекс автоматических приборов и устройств, позволяющих регулировать количество поступающего в дом теплоносителя и его температуру. По сути, это как домашний регулятор на батарее, только более сложный и работающий на весь дом.
Фото: Danfoss Ukraine
Зачем он нужен? Все просто. Изначально теплоноситель (воду) подогревают в центральной котельной, затем он по толстым (магистральным) трубам поступает в центральный тепловой пункт (ЦТП). Там вода снова подогревается и затем по более тонким трубам расходится по окружающим домам. Причем неважно, как далеко стоит тот или другой дом и сколько градусов потеряет вода по дороге: на выходе из ЦТП теплопункта вода горячая, а на входе в дом — какая получится. Регулировать температуру, количество и давление воды можно только в этом местном цетральном тепловом пункте. Хотя в реальности даже там этим не очень занимаются, из-за чего весной в квартирах жарко, а зимой — холодно, ведь температуру воды меняют редко и неохотно, причем в ручном режиме.
ИТП позволяет реализовать управление теплом кардинально по-другому, рационально. Он не только дает возможность регулировать параметры теплоносителя, но делает это автоматически, в зависимости от погоды. Если на улице потеплело, подача теплоносителя снижается, дом сразу начинает потреблять меньше тепла и экономить. Если похолодало, то тепла заходит больше, все квартиры хорошо прогреваются.
Этап 2. Балансировка системы отопления
Практически в каждом многоквартирном доме существует такая проблема как разбалансированная система отопления. Что это значит? Что разные потребители (разные квартиры) получают разное количество тепла. Так происходит по многим причинам: старение и износ труб и радиаторов, протекающие стояки, недостаточное или излишнее давление, воздушные пробки, дополнительные или перенесенные радиаторы, установленные в некоторых квартирах.
Чтобы устранить эту проблему, нужно произвести балансировку системы отопления.
Это позволяет обеспечить надлежащее распределение теплоносителя между стояками системы отопления дома. Для этого на каждом стояке устанавливается запорно-регулирующая арматура, ограничивающая расход теплоносителя до необходимого для каждого стояка уровне. При реконструкции однотрубных систем отопления обязательно применяют автоматические комбинированные балансировочные клапаны — ограничители расхода, исключающие возможность перетока теплоносителя между стояками, независимо от их удаленности от ИТП. В дополнение, такие клапаны значительно упрощают трудоемкий процесс наладки.
Фото: Danfoss Ukraine
Этап 3. Установка поквартирных счетчиков и терморегуляторов на радиаторы
Особенность вертикальной разводки — наличие нескольких стояков в квартире. Например, в двухкомнатной квартире таких труб будет три: в каждой комнате и в кухне. Поэтому организовывать индивидуальный учет с помощью теплосчетчиков не целесообразно, ведь их придется ставить на каждом радиаторе. Уместнее использовать распределительный учет теплопотребления с применением приборов-распределителей тепловой энергии на каждом радиаторе.
Сам распределитель не является теплосчетчиком. Основной принцип работы этого прибора заключается в измерении температуры на поверхности радиатора и температуры воздуха в помещении, где он расположен. Затем по специальным формулам по разности этих показателей за определенный период определяется, какая доля от общедомового теплопотребления приходится на каждый отопительный прибор. Зная общедомовое потребления тепла и ту его часть, которая приходится на каждый отопительный прибор, рассчитывается потребление тепла каждого помещения и каждой квартиры. Считывание показаний приборов-распределителей осуществляется дистанционно и автоматически, не нужно никуда звонить и сообщать показатели.
Существует важный нюанс: нормативно для этой технологии необходимо, чтобы не менее 50% радиаторов в доме были оборудованы такими приборами-распределителями. Но наиболее эффективно, когда приборы установлены на не менее чем 75% радиаторов дома.

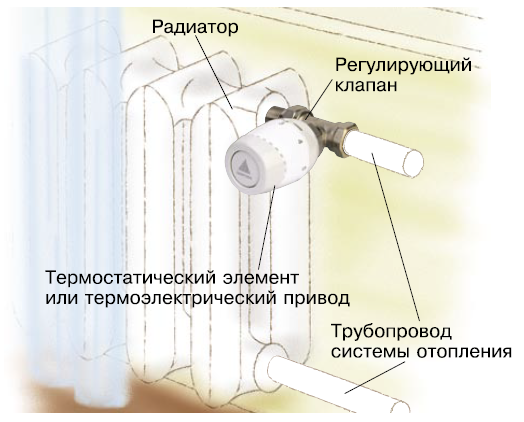

Вторая обязательная составляющая этого этапа — установка терморегуляторов на радиаторы.
Поскольку речь идет об однотрубной системе, перед каждым радиатором нужно установить байпас. Несмотря на непривычный термин, это очень простое техническое решение. Байпас — это, по сути, просто перемычка, дополнительная труба, которая делает радиатор автономным и позволяет перекрывать доступ теплоносителя к нему, не перекрывая при этом весь стояк.
Фото: Danfoss Ukraine
Радиаторные терморегуляторы обязательно должны быть установлены на всех радиаторах, которые планируется оборудовать приборами-распределителями. Применение радиаторных терморегуляторов позволяет регулировать потребление тепловой энергии в соответствии с потребностью.
В комплексе, все перечисленные меры по модернизации системы отопления — установка ИТП, автоматическая балансировка системы отопления и терморегулирование — позволяют снизить потребление тепловой энергии на уровне 40%. Благодаря этому, вложенные в реконструкцию системы отопления средства окупаются за несколько отопительных сезонов. Модернизированная система отопления позволяет перейти к следующему важному этапу термомодернизации — утеплению фасада.
Весь комплекс энергоэффективных мероприятий позволяет снизить потребление тепла в доме на 70%.
Пример из жизни
О коло полутора десятков лет специалисты из Danfoss устанавливают такие системы в домах с однотрубной вертикальной разводкой в Польше, Венгрии, Германии, странах Балтии, Китае, Казахстане, Беларуси. Теперь примеры успешной реализации таких проектов есть и в Украине.
В 2018 году в обычной девятиэтажке в Херсоне на ул. Лавренева, 22, начался процесс комплексной термомодернизации. Система отопления в этом доме обладала всеми вышеперечисленными проблемами, и все оказалось настолько плохо, что в отопительном сезоне 2017−2018 гг дом вообще остался без тепла.
Для начала в доме установили ИТП, и он, по словам местной главы правления ОСМД Януарии Статилко, окупился всего за один сезон. Затем была произведена балансировка системы отопления. Последним этапом, «согласно методичке», стала замена стояков в квартирах, установка байпасов, приборов-распределителей и радиаторных терморегуляторов.
По словам местных жителей, стоимость отопления у них снизилась в 2−2,5 раза. В этом отопительном сезоне они платили в основном 12−18 грн за кв. м, минимально у некоторых потребителей получалось даже 6,42 грн за кв. м.
Сейчас, когда на улице тепло и системы отопления «отдыхают», самое время задуматься над получением технической консультации и начать проект термомодернизации своего дома. Тем более, что в Украине есть действующие национальные и местные программы финансовой поддержки, которые помогают ОСМД компенсировать до 70% полной стоимости проекта.
