Как выбрать центробежный вентилятор

    Вы столкнулись с делимой, какой вентилятор выбрать. Давайте немного остановимся на каждом производителе центробежных вентиляторов, ведь их то на самом деле не так много и у каждого своя ниша потребителей.

    Выбранный вентилятор должен удовлетворять техническим требованиям, ценовой способности потребителя, габаритным размерам, эксплуатационным требованиям завода производителя. Рынок вентиляционного оборудования с каждым годом становится насыщеннее, выбор всегда остается за покупателем. Рассмотрим подробнее.





     Турецкие вентиляторы занимаю нишу маломощных не большой производительности вентиляторов для сети напряжения 220 V. Эти вентиляторы имеют ряд преимуществ и ряд существенных недостатков. К преимуществам, прежде всего, нужно отнести стоимость вентилятора, в целом розничная стоимость такого вентилятора довольно низкая. Качество сборки, в зависимости от партии на уровне. Но некоторые технические расчеты не доработаны, по этому в  процессе работы «улитки» выходят из строя, особенно это относится к более мощным двигателям из одного модельного ряда. С гарантией дела обстоят довольно сложно, точнее ее просто нет, хотя стоимость ремонта в целом не высокая.

     Донвентилятор

     Донецкие вентиляторы «Донвентилятор» завод имеет многолетнюю историю развития, конечно, является лидером продаж центробежных вентиляторов. Цена вентилятора довольно скромная и не имеет конкурентов в розничной стоимости вентиляторов. Качество сборки в целом на уровне, но модели в основном старого образца. Имеют значительные размеры и вес, плохо сбалансированную крыльчатку, которая неизбежно дает вибрацию, что порой составляет неудобство и дополнительные затраты в ремонте. Плохой сервис обслуживания, гарантия в целом есть, но ее как бы и нет. Все транспортные расходы ложатся на ваши плечи, что в целом не очень приятно.

     Центробежные вентиляторы ВЕНТС

     Завод Вентс относительно недавно начал изготавливать центробежные вентиляторы. Основным и пока существенным недостатком является стоимость «улитки», но в противовес цене налажен гарантийный сервис, который  удобно работает. Все затраты на транспортировку и ремонт ложатся на плечи завода изготовителя. Вентиляторы имеют огромный выбор моделей по производительности и давлению потока воздуха. Оборудованы хорошо сбалансированной крыльчаткой, вибрация практически отсутствует. Имеют не значительные размеры и скромный  вес. Что в целом удобно при произведении монтажа вентиляционного оборудования. Основным отличием является гарантийное и послегарантийное обслуживание.

    Вывод: у каждого производителя есть свои плюсы и минусы, зная это, вы сможете сделать правильный выбор.

      Новинки





{youtube}YdsgmER9bmA{/youtube}

       Подбора радиального вентилятора

      Для подбора радиального вентилятора разберем, что представляет собой радиальный вентилятор.

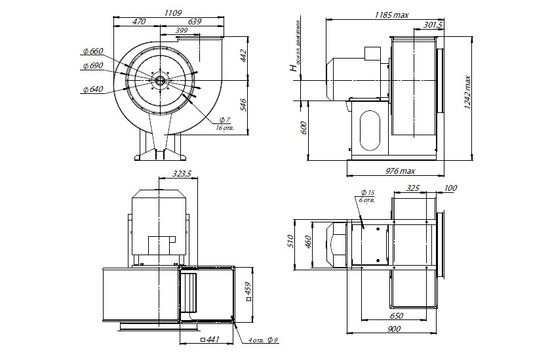

Вентиляторы данного вида оборудованы центробежной крыльчаткой закрепленной на валу ротора двигателя

.   Воздух засасывается через входное отверстие радиального вентилятора, где благодаря центробежной силе под прямым углом направляется к выходу. Центробежные вентиляторы широко используются в промышленной и коммерческой вентиляции для обустройства  помещения кухни кафе, баров, ресторанов, а так же продовольственных магазинов оборудованных выпечкой свежего хлеба.

   Существуют следующие основные характеристики радиальных вентиляторов, которые необходимо учитывать при подборе радиального вентилятора в систему воздуховодов для выполнения тех или иных задач по перемещению воздуха по воздуховодам:

♦ — сечение воздуховода;

♦ — производительность радиального вентилятора;

♦ — полное давление создаваемое вентиляторов;

♦ — число оборотов рабочего колеса;

♦ — стоимость радиального вентилятора.

   Существует несколько типов радиальных вентиляторов, которые в свою очередь характеризуются габаритными размерами, весом, производительностью, полным рабочим давлением, числом оборотов ротора вентилятора на котором установлена центробежная крыльчатка и стоимостью. В тоже время каждый тип радиального вентилятора на базе одного и того же корпуса имеет несколько типоразмеров. Данные типоразмеры комплектуются вентиляторами различной мощности двигателя и скорости вращения ротора вентилятора. Эти данные в свою очередь влияют на полное рабочее давление радиального вентилятора, скорость и шум потока в воздуховоде.  Все данные учитываются при подборе радиального вентилятора.

  Такое разнообразие моделей помогает в зависимости от необходимых параметров более точно подобрать нужный радиальный вентилятор для данных условий работы и стоимости вентиляционного оборудования.

     Характеристики для подбора центробежного вентилятора

    В представленной таблице видно расчетное соотношение объема воздуха к диаметру воздуховода и потери давления на одном метре воздуховода.

   Пример допущенных ошибок детальнее, на конкретном примере, представлен в статье  Типичные ошибки при подборе оборудования.

  Вывод: при выборе вентилятора учитывается не только статическое давление вентилятора или другими словами производительность вентилятора. Статическое давление воздуха создающее вентилятором следует учитывать именно при выборе воздуховодов, где на выбор воздуховода существенное влияние оказывает какой объем воздуха нам необходимо переместить.

Характеристики центробежных вентиляторов вентс

 Подробнее ВЕНТС ВЦУ

Подробнее ВЕНТС ВЦУН

Выбор вентиляторов

Вентиляторы являются неотъемлемой частью вентиляционной системы любого предприятия, независимо от его сферы деятельности. В основном, данные агрегаты используют:

• для подсоса чистого воздуха для осуществления производственных процессов,
• выведения отработанных газов или продуктов горения,
• в охладительных системах,
• для проветривания помещений — в составе общей вентиляционной сети предприятия.

Расчет и подбор вентиляционного оборудования осуществляют по техническим характеристикам каждого конкретного агрегата, а также, исходя из тех задач, которые ставятся перед данным оборудованием.

Технические характеристики

Рассмотрим главные эксплуатационные параметры, которые учитываются при расчете и выборе промышленных вентиляционных установок.

Производительность. Данный параметр показывает объем пыле-газовоздушной массы, транспортируемой за единицу времени. Диапазон значений мощности составляет от 1 до 1000000 м3/сек. Производительность вентиляторного агрегата напрямую зависит от его аэродинамических характеристик. Рассчитывается данный показатель по формуле: объем перемещаемой рабочей среды поделить на время.

Давление (напор). Параметр показывает, с какой силой воздушная струя выбывает из выходного патрубка. Давление измеряется в Паскалях. Также, многие производители указывают другую единицу измерения – мм ртутного столбца и т.д.

Мощность эл.мотора. Рассчитывается данный показатель, исходя из того, какая производительность и давление должны быть обеспечены. Например, мощность для вытяжного осевого вентилятора можно вычислить по известным параметрам давления и производительности, взяв за основу данные аэродинамических характеристик в графиках для стандартных вентиляторов. Если требуется вентилятор специального назначения с повышенной мощностью двигателя, то данный агрегат изготавливается на заказ или в стандартную модель устанавливается нестандартный двигатель.

Как осуществляется подбор вентилятора

Выбор по назначению.

Первоначально, подбор модели осуществляется, исходя из тех задач, которые необходимо решить на производстве: выведение дыма, подача воздуха в рабочие помещения. Соответственно, подбирается по схеме сборки и назначению: центробежный, осевой, безлопастный и т.д. Центробежные вентиляционные агрегаты производят высокое давление с высоким КПД, поэтому их целесообразно использовать для сложных условий эксплуатации, например на металлургических производствах для подачи чистого воздуха в цеха. Что касается осевых вентиляторов, то их задействуют в вытяжных вентиляционных системах, центробежные шахтные вентиляторы – для работы в подземных условиях, а безлопастные – для создания комфортного микроклимата в помещениях.

Выбор мощности двигателя.

Стоит знать, что при одинаковых типоразмерах вентилятора мощность эл.мотора может быть различной, т.к. в качестве привода производитель может использовать разные электродвигатели. Кроме того, мощность двигателя не зависит от материала, из которого выполнен корпус, от того — в какой системе будет установлен агрегат: вытяжной или нагнетательной. Данный параметр рассчитывается абсолютно одинаково для обеих систем. Мощность двигателя зависит от схемы сборки и рабочих параметров самого вентилятора. Небольшие вентиляторы выпускают со встроенным электродвигателем, большие – с двигателем, который поставляется отдельно. Чем выше мощность эл.мотора у одного и того же вентилятора, тем больше производительность и давление, и, соответственно, стоимость вентилятора.

Аэродинамика и точность геометрических размеров.

Правильная аэродинамика вентилятора обеспечивает требуемое давление и расход воздуха при минимальном использовании энергии, соответственно, снижает производственные расходы и срок окупаемости агрегата. Проверка вентиляторов на соответствие характеристикам действующих стандартов выполняется на аттестованных стендах в лабораториях, после чего составляется соответствующий документ.

Рисунок. Схема аэродинамических характеристик, по которой вычисляются рабочие параметры вентилятора (на примере моделей ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №5).

Рабочее колесо.

Срок эксплуатации рабочего колеса зависит от его прочности и правильно выполненной балансировки. Тогда как производительность, давление и габаритные размеры вентилятора напрямую зависят от диаметра крыльчатки. Чем больше сечение колеса, тем больше данные параметры.

Сравнение осевых и центробежных вентиляторов

В основе работы этих двух типов вентиляторов лежат кардинально разные принципы действия. В центробежном агрегате воздушная масса от входного патрубка проходит вдоль оси вала, после чего меняет направление и выходит из выходного патрубка под углом 90 градусов (перпендикулярно оси). Ввиду большого количества модификаций, диапазона создаваемых давлений и производительности данный тип вентиляторов широко используется во многих сферах деятельности.

Рисунок. Строение радиального агрегата

Рисунок. Строение осевого агрегата.

В зависимости от вида и характеристики рабочей среды центробежные вентиляторы бывают общего и специального назначения. Агрегаты специального назначения способны перемещать взрывоопасные смеси, воздушные массы высокой степени запыленности с включением твердых частиц, газовоздушные потоки при высоких температурах и т.д.

Соответственно, вентиляторы специального назначения подразделяются на следующие классы:

• Шахтные
• Взрывозащищенные
• Коррозионностойкие
• Пылевые
• Мельничные
• Тягодутьевые.

Рисунок. Шахтный газоотсасывающий вентилятор.

Каждый из вышеперечисленных классов вентиляторов имеют свои особенности изготовления. Дутьевые транспортируют газовоздушные смеси при повышенных температурах, поэтому для их производства используют жаростойкие марки стали. Взрывозащищенные агрегаты производят из мягких сплавов во избежание воспламенения от образующихся искр. Шахтные вентиляторы имеют особо прочный корпус, защищающий от обрушения пород.

Однако, промышленные центробежные вентиляторы, особенно средней и высокой производительности, имеют большие габариты, соответственно для их монтажа потребуется больше площади.

В осевом вентиляторе рабочая среда проходит от входного патрубка в выходной непосредственно вдоль оси, не меняя дальнейшего направления. Данные электроприборы отличаются компактными габаритами, способностью обеспечить перемещение больших объемов воздушных масс в короткие сроки и на длительные расстояния, а также — экономичностью.

Основная область применения: в составе приточно-вытяжной сети (канальные агрегаты, крышные агрегаты), в системе градирен. В большинстве случаев исполнения электромотор вентилятора находится внутри кожуха, что создает ограничения по виду перемещаемой среды, ее температуре и содержанию пыли. Важное отличие работы осевых вентиляторов от радиальных – уровень шума. В связи с тем, что скорость вращения крыльчатки у первых выше, соответственно они более шумные, чем центробежные агрегаты.

Сравнение вентиляторов ВД, ВДН и дымососов Д, ДН

Дымососы и вентиляторы данных марок различаются по сфере использования: дымососы предназначены для транспортирования дыма, газов, летучих продуктов горения при высоких температурах, вентиляторы – газовоздушных потоков с более низким температурным режимом. Соответственно, дымососы производят из стали большей толщины.

Также, данные типы вентиляторов различаются по количеству лопастей крыльчатки: у дымососов Д и вентиляторов ВД их количество составляет 32, а у марок ВДН и ДН – 16, что соответственно сказывается на эксплуатационных характеристиках.

Как подобрать вентилятор по стоимости?

В последние годы российским потребителям предлагают данное оборудование наиболее используемых схем сборки по невысокой стоимости. По внешним признакам дешевые модели мало чем отличаются от вентиляторов известных брендов, и даже промаркированы. Основное их отличие – низкая стоимость и отсутствие сервисного обслуживания в дальнейшем.

Несомненно, в условиях кризиса многие хотят приобрести электрооборудование по приемлемым ценам, однако, последствия могут быть самыми негативными.

Практически во всех случаях недорогие вентиляторы изготавливают из марок стали или сплавов, несоответствующих принятым стандартам. Также, толщина стенок изделия, к примеру – корпуса вентилятора, может быть визуально меньше, чем у оригиналов. В некоторых случаях отсутствует элементы конструкций, например – виброопоры, а в прилагаемых документах не проставлена отметка о проведенных испытаниях. В результате, потребитель получает вентилятор с низкими показателями аэродинамики и прочности.

Именно поэтому, одним из определяющих условий подбора модели должна быть проверка документов, в которых указан факт осуществления производителем аэродинамических, акустических, вибрационных и других испытаний в лабораторных условиях. Все заявленные характеристики вентилятора должны максимально соответствовать параметрам, утвержденным в ГОСТах и ТУ.

Неопытного потребителя низкие цены на промышленное оборудование могут сбить с толку и заставить совершить необдуманную покупку. Поэтому, выбирая вентилятор по нужным параметрам, следует обратить внимание на статус бренда, наличие документов о проведенных испытаниях, сертификатов качества.

Рисунок. Лабораторные испытания промышленных вентиляторов на стенде

Вывод! Выбор той или иной модели промышленного вентилятора сводится к тому, чтобы для выполнения конкретной производственной задачи подобрать агрегат требуемой производительности и потребляющего наименьшее количество эл.энергии. Также, в случае ограниченности площади для размещения вентилятора учитывается габариты электроприбора.

Как выбрать вентилятор или воздуходувку: Вентилятор Cincinnati

Для выбора вентилятора необходимы следующие данные: скорость потока (CFM), статическое давление (SP) и плотность воздуха/газа.

У вас есть 3 варианта выбора правильного вентилятора или воздуходувки для вашего применения:

1

Используйте наш инструмент быстрого выбора, чтобы сузить выбор и отсортировать по цене или эффективности.

3

Выполните шаги, описанные ниже , чтобы выбрать вентилятор, используя данные каталога.

Расход (куб. фут/мин)
SCFM означает Стандартные кубические футы в минуту. Это CFM при стандартной плотности, определяемой как 0,075 фунта на кубический фут.

ACFM означает фактические кубические футы в минуту. Это CFM при определенной плотности, отличной от 0,075 фунт/фут ³ . Это также требуемый массовый расход, деленный на плотность обрабатываемого газа. Поскольку вентиляторы и воздуходувки обрабатывают один и тот же объем воздуха независимо от плотности, значение ACFM (и соответствующая плотность) является предпочтительным значением для использования при выборе вентилятора или воздуходувки. Обратите внимание, что ACFM и SCFM не взаимозаменяемы, за исключением 0,075 фунт/фут ³ плотность.

Воздушный поток измеряется в кубических футах в минуту (CFM) или в метрическом эквиваленте в кубических метрах в час (M ³ /ч).

1 CFM = 1,6990 x M ³ /ч.

Если вы будете транспортировать материал, убедитесь, что у вас достаточно кубических футов в минуту для размера воздуховода, трубы или шланга, чтобы материал поддерживал необходимую скорость, чтобы полностью пройти через систему и не осесть в воздуховоде, трубе или шланге. См. каталог «Технические данные» для получения информации о скорости транспортировки материала.

Статическое давление (SP)
Статическое давление — это сопротивление воздушному потоку (трение), вызванное движением воздуха по трубе, воздуховоду, шлангу, фильтру, щелям колпака, заслонкам управления воздухом или жалюзи. Статическое давление измеряется в дюймах водяного столба (inWG) или в метрическом эквиваленте в миллиметрах водяного столба (mmWG). 1 дюйм вод.ст. = 25,4 x мм вод.ст.

Стандартный воздух имеет плотность 0,075 фунт/фут ³ и основан на температуре 70°F и барометрическом давлении 29,92 дюйма ртутного столба (на уровне моря). Таблицы производительности вентилятора основаны на использовании стандартного воздуха. Поправки на плотность Изменения статического давления, вызванные изменениями температуры и/или барометрического давления, например, на больших высотах, должны быть внесены в статическое давление перед выбором вентилятора или воздуходувки на основе стандартных рабочих характеристик Метрический эквивалент выражается в килограммах на кубический метр (кг/м 9 ).0022 3 ). фунт/фут ³ = 16,018 x кг/м ³ .

Температура воздуха, проходящего через вентилятор или воздуходувку, влияет на плотность и производительность вентилятора или воздуходувки. Температура должна отображаться в градусах Фаренгейта (°F). Метрический эквивалент – градусы Цельсия (°C).

°F = 1,8 x °C + 32

Если температура воздуха будет меняться, каковы минимальная и максимальная температуры?

Высота над уровнем моря, на которой будет работать вентилятор или воздуходувка, также влияет на плотность и производительность вентилятора или воздуходувки. Высота должна быть указана в футах над уровнем моря. Метрический эквивалент – метры (м). 1 фут = 0,30480 х м

Поправка на высоту над уровнем моря

Таблица на странице 5 Инструкций по правильному выбору вентилятора или нагнетателя

Пример:

Выберите нагнетатель на 1500 куб. на высоте 6500 футов

• ШАГ 1. Из приведенной выше таблицы коэффициент преобразования для 250° и высоты 6500 футов составляет 1,71.
• ШАГ 2. Скорректированное статическое давление составляет: 7 дюймов водяного столба x 1,71 = 11,97 дюйма водного столба при стандартных условиях. Округлить до 12 дюймов WG.
• ШАГ 3. Выберите вентилятор, используя таблицы производительности вентилятора, для 1500 CFM при 12″ WG.

ПРИМЕЧАНИЕ. Если давление всасывания на входе воздуходувки превышает 15 дюймов водяного столба, необходимо внести поправку на давление всасывания (называемую разрежением). См. таблицу ниже.

Таблица на стр. 4 инструкции по правильному выбору вентилятора или воздуходувки

ПРИМЕРЫ:

1. При давлении всасывания 45 дюймов на входе воздуходувки и отсутствии давления нагнетания на выходе воздуходувки общее статическое давление = 50,3 дюйма в рабочем колесе.
2. При давлении всасывания 45 дюймов на входе и давлении нагнетания 12 дюймов на выходе общее статическое давление = 50,3 дюйма + 12 дюймов = 62,3 дюйма водяного столба.
3. При 0 дюймов давления всасывания на входе и 12 дюймов давления нагнетания общее статическое давление = 12 дюймов водяного столба. Поправка на давление нагнетания не требуется.

В центробежных вентиляторах или нагнетателях используется один из семи типов колес, заключенных в спиральный корпус. Воздух поступает в крыльчатку вентилятора через входное отверстие корпуса, обороты 90 градусов, радиально ускоряется и выходит из корпуса вентилятора. Центробежные вентиляторы обычно используются для более низких потоков и более высоких давлений.

В осевых вентиляторах используется пропеллер с двумя или более лопастями для перемещения воздуха в осевом направлении через цилиндрический корпус или сформированную панель с отверстиями. Осевые вентиляторы обычно используются для более высоких потоков и более низких давлений. Не используйте осевой вентилятор для подачи материала.

Выбор крыльчатки центробежного вентилятора



Центробежные вентиляторы или воздуходувки используются в различных областях технологического воздуха. При выборе колеса центробежного вентилятора для конкретного применения можно выбрать один из трех наиболее распространенных типов:

1. Наклон вперед
2. Наклонный назад
3. Радиальный

В блоге на этой неделе я расскажу о характеристиках каждого типа колес и областях применения, для которых они лучше всего подходят.

Характеристики воздушного потока

Мы начнем с характеристик воздушного потока каждого типа колеса, так как это важно для определения его пригодности для применения. На трех диаграммах ниже показано направление воздушного потока, исходящего от лопастей.

Диаграммы показывают, что воздух, выходящий из лопастей радиальных и обратных лопастей, движется в радиальном направлении, тогда как воздух, выходящий из наклоненного вперед колеса, движется в тангенциальном направлении. На диаграмме также показано, что для получения одинаковой абсолютной скорости воздуха конечная скорость наклоненного вперед колеса является самой низкой.

Теперь давайте посмотрим на относительную производительность трех типов колес с учетом следующих характеристик воздушного потока:

При средних и высоких давлениях и низких скоростях потока лучше всего работают колеса с наклоном назад и радиальные колеса. При среднем и высоком давлении и низком расходе колесо с наклоном вперед фактически неустойчиво. Он лучше всего подходит для низкого давления и больших объемов.

Области применения

Наклоненные вперед колеса лучше всего подходят для применений, требующих постоянного потока воздуха в условиях низкого статического давления. Поскольку наклоненные вперед колеса вызывают перегрузку, их не рекомендуется использовать в системах с переменным расходом. Одной из лучших характеристик наклоненного вперед колеса является то, что оно будет производить тот же объем воздуха при меньшей скорости и меньшей скорости по сравнению с наклоненными назад или радиальными колесами, поэтому оно намного тише. По этим причинам колесо с наклоном вперед широко используется в жилых и коммерческих кондиционерах. Другие области применения включают вытяжку из печей и сушилок, а также технологическую сушку и охлаждение.

Колеса с радиальными лопастями лучше всего подходят для систем среднего давления и среднего объема с требованиями к постоянному потоку, поскольку они также будут перегружаться. Поскольку колеса могут иметь прочную конструкцию, они подходят для применений, в которых воздушный поток вызывает коррозию или содержит материалы. Области применения включают транспортировку порошкообразных или гранулированных материалов, а также длинных волокнистых бумажных обрезков или волокон.
