Как выглядит предохранитель на плате: Просто сгорел предохранитель. Так ли это просто?

Просто сгорел предохранитель. Так ли это просто?





Стеклянная трубка с двумя металлическими контактами по бокам и отрезком проволоки внутри – так выглядит большинство плавких предохранителей. Эту конструктивно несложную и легко узнаваемую деталь можно встретить в каждом бытовом приборе, подключаемом к электрической сети. «Просто сгорел предохранитель» — эту фразу каждый хоть раз, да слышал. А так ли это просто на самом деле? На этот вопрос мы и попытаемся ответить в данной статье.

Наиболее распространённый предохранитель представляет собой стеклянную трубку, закрытую с обоих концов металлическими крышками. Крышки надеваются на края трубки, которая является корпусом предохранителя. На края трубки перед установкой крышек наносится клей, таким образом, крышки – они же контакты предохранителя — закрепляются на корпусе довольно прочно. Внутри трубки-корпуса находится калиброванная металлическая проволока. Сечение проволоки может быть различным и зависит от необходимого тока «срабатывания» предохранителя.

Проволока припаивается к выводам предохранителя внутри корпуса. Могут быть несколько вариантов подобной конструкции. Например, вместо стеклянной используется керамическая трубка, в некоторых случаях трубка заполняется песком, для увеличения быстродействия предохранителя проволочная перемычка натягивается с помощью пружины. Крышки-контакты могут иметь гибкие выводы для впаивания в плату. Однако различия в конструкции не меняют принципа работы плавкого предохранителя: при протекании через калиброванную перемычку электрического тока определённой силы, эта перемычка расплавляется (поэтому плавкий предохранитель) и, обрываясь, разрывает электрическую цепь, в которую включен данный предохранитель.

Таким образом, предохранитель, отключает от электросети устройство, которое по каким-либо причинам начинает потреблять электрический ток, сила которого больше номинальной для данного устройства. В результате электроприбор защищается:

  1. от возгорания,
  2. от дальнейшего развития возникшего в электроприборе дефекта,
  3. от возникновения дефекта в приборе.

Также предохранитель защищает от перегрузки электрическую сеть, отключая устройство с ненормальным режимом работы.

Теперь поясню сказанное на примерах. Начать следует с третьего пункта, а именно: предохранитель защищает от возникновения дефекта в приборе. Данная функция предохранителя как раз и сформировала у многих владельцев электронной техники мнение, что перегорание предохранителя – это не признак наличия дефекта в аппарате. Достаточно просто заменить вышедший из строя предохранитель, и электроприбор будет совершенно нормально продолжать свою работу. И это мнение основано не на пустом месте. Ещё сравнительно недавно большинство электронных устройств было собрано на электронных лампах. Думаю, многие ещё помнят так называемые феррорезонансные стабилизаторы, которые использовались вместе с ламповыми телевизорами. А ещё до повсеместного появления в обиходе стабилизаторов для обеспечения нормального напряжения питания телевизоров применялись автотрансформаторы бытовые – электромеханические устройства, которые позволяли вручную – с помощью ручки-регулятора – изменять напряжение питания телевизора.

Процесс настройки данного «агрегата» выглядел так. Владелец включал телевизор и смотрел на вольтметр, находящийся на корпусе автотрансформатора. Этот вольтметр показывал, какой величины напряжение подаётся на телевизор с выхода автотрансформатора. Если вольтметр показывал 220 Вольт – никаких действий не предпринималось, можно было спокойно смотреть телевизор, изредка сверяясь с показаниями вольтметра. Если вольтметр показывал, что напряжение питания телевизора равно, например, 180-190 Вольт, ручка регулирования напряжения поворачивалась по часовой стрелке, если напряжение превышало 220 Вольт – против часовой стрелки до того момента, когда напряжение на выходе автотрансформатора становилось равным 220 Вольт. Такой вот несложный процесс, имеющий, однако, одну коварную особенность. Если вчера напряжение электросети было, скажем, 190 Вольт, то сегодня сеть может быть нагружена меньшим количеством потребителей и напряжение в ней равно уже 220 вольт. Но автотрансформатор, как я писал выше, устройство неавтоматическое и изменений входного напряжения не отслеживал.
Такая почётная обязанность вменялась самому владельцу телевизора. Иногда владелец забывал посмотреть на вольтметр, в результате на телевизор подавалось повышенное напряжение питания. Что же происходило в таком случае? Повышение напряжения питания устройства в целом приводило к повышению напряжения питания всех ламповых узлов. В итоге электронные лампы начинали потреблять электрический ток, величина которого могла достаточно сильно превышать норму. Вот тогда-то и включались в работу плавкие предохранители, которых в ламповом телевизоре, кстати, было немалое количество. Предохранитель перегорал, телевизор отключался, владелец вспоминал, что не обратил внимания на показания вольтметра автотрансформатора.

Теперь скажу несколько слов об особенностях работы электронных ламп в режиме перегрузки. При подаче на электронную лампу повышенных напряжений питания она может сильно нагреваться, бывают случаи что анод – один из электродов лампы – раскалялся докрасна. Такой режим работы сказывается на лампе пагубно – уменьшается срок её службы, ухудшаются некоторые эксплуатационные характеристики. Но при этом лампа почти никогда не выходит из строя! Вот поэтому замена предохранителя в ламповой технике во многих случаях позволяет восстановить работоспособность устройства. Так что наш невнимательный владелец вполне мог самостоятельно вернуть свой телевизор к жизни.

Лампы в настоящее время, конечно, не утратили полностью своей актуальности, более того, в последнее время находят всё более широкое применение в аудиотехнике высокого класса. Что же касается телевизоров – электронные лампы – это прошлое телевизионной техники. Вот так – лампы ушли в прошлое, а легенда о предохранителе осталась в настоящем.

Какова же роль предохранителя в современной полупроводниковой технике? Рассмотрим тот же пример, который приводился в разговоре о ламповых телевизорах, а именно – повышение напряжения электрической сети. Безусловно, современные сети отличаются в основном хорошей стабильностью напряжения. Тем не менее, по ряду причин повышение напряжения в электросетях случается и сейчас. Что же происходит в данном случае с полупроводниковыми устройствами? То же самое, что и в предыдущем примере с ламповыми – повышаются напряжения питания всех блоков и узлов аппарата, возрастают токи через полупроводниковые приборы (транзисторы и микросхемы).

Однако если в ламповом устройстве критическое возрастание тока обычно не приводит к выходу лампы из строя, транзисторы в подобной ситуации не столь выносливы: при достижении определённой величины тока через транзистор наступает так называемый пробой p-n переходов (обычно говорят «пробой транзистора»). Этот процесс необратим. Восстановить работоспособность повреждённого устройства можно только заменой вышедших из строя элементов схемы. А как же предохранитель, почему не перегорел? — вполне закономерно может поинтересоваться читатель. Да, предохранители имеются и в полупроводниковой аппаратуре. И они перегорают, и в приведенном примере предохранитель тоже перегорит, но уже после того, как будет пробит полупроводниковый прибор. Всё дело в том, что скорость нарастания тока через транзистор значительно превышает скорость расплавления нити предохранителя. То есть, при значительной перегрузке по напряжению быстродействия предохранителя недостаточно для защиты полупроводниковых приборов от выхода из строя.
В данном случае предохранитель защищает устройство от дальнейшего развития уже имеющегося дефекта (усиления имеющихся повреждений) и от возгорания.

В заключение дадим несколько рекомендаций владельцам бытовой техники. При всей простоте конструкции предохранителя, роль его в электронной технике не так проста, как это может показаться на первый взгляд. Поэтому постарайтесь воздержаться от самостоятельной замены перегоревших предохранителей, особенно в устройствах на полупроводниковых приборах. Если всё же очень хочется это сделать – пробуйте, есть некоторая вероятность, что это оживит устройство. Но в таком случае следует иметь в виду, что зачастую замена предохранителя без оценки состояния аппарата (проведения надлежащей диагностики) приводит к усугублению уже имеющегося дефекта.

Важное замечание: заменять перегоревший предохранитель нужно только на предохранитель того номинала, который рекомендован производителем Вашего электронного устройства.





Перегорел входной предохранитель в блоке питания.

Диагностика.

Статья написана для постигающих азы в ремонте.

Сгорел входной предохранитель в блоке питания? Разберемся в причинах и как правильно проводить диагностику. Также затронем пару сопутствующих тем при анализе этой неисправности.



Думаю многие сталкивались с такой ситуацией когда включаем устройство  но нет никакой реакции, и после непродолжительной диагностики выявляем сгоревший  сетевой предохранитель. Причем неважно БП компьютера это или плата питания копира или факса.  Естественно многие его сразу меняют или что еще хуже ставят перемычку и тут же включают устройство. И вот тут то с большей долей вероятности он сгорит снова или выбьет автоматы в щитке. Давайте разберемся подробнее в чем же дело и почему нельзя менять предохранитель без диагностики.

Сначала взглянем на типовую схему входа в импульсных блоках питания.



Как видим предохранитель FU1 стоит первым в цепи, и основная его функция защитная. Но, это защита не внутренних компонентов схемы от превышения напряжения, а защита всей платы от короткого замыкания этих самых компонентов, и в конечном итоге предотвращение воспламенения внутри устройства.

Поэтому когда сгорает сетевой предохранитель во входной цепи, то это означает не то что было превышение питающего напряжение, а короткое замыкание в цепи после предохранителя. И как правило в 80% случаев если восстановить цепь вставив новый пред, и замерив сопротивление на входе блока между контактами L и N то обнаружим сопротивление равное нулю или чуть более.

Сгоревший предохранитель это следствие, поэтому как только обнаружили что он неисправен приступаем к диагностике.

Диагностику начинаем от входа, первым в списке стоит варистор VR1, выглядят они в целом виде так:

Вот они как раз и выполняют функцию защиты блока питания об бросков напряжения. Суть их в том что при превышение определенного порога напряжения они начинают пропускать через себя ток, защищая остальной участок цепи. При возможны несколько вариантов событий:

1.Импульс входного напряжения был незначительный и варистор сработав поглотил его рассеяв в тепло, потому в даташитах на них и указывается какую мощность они могут принят.

2. Импульс входного напряжения был более сильным, и варистор сработав замкнув цепь привел к образованию повышенного тока протекающего через предохранитель, который выгорел. При этом варистор пробит не был, и остался функционирующим. В таком случае замена сетевого предохранителя восстановит работоспособность.

3. Длительное превышение напряжения. При таком раскладе происходит тепловой пробой варистора приводящий к короткому замыканию цепи. Как правило это можно увидеть невооруженным взглядом в виде раскола, почернение и так далее.

Но дефект может быть и скрытым, поэтому если в цепи КЗ, то выпаиваем его в первую очередь и проверяем. Если дефект в нем, то тут у нас выбор, не впаивать его обратно совсем, на работоспособность схемы это не повлияет, но в следующий раз сгорит уже что-то другое, и замена на аналог. Советую всегда ставить новый.

К сожалению варисторы стоят не во всех блоках питания. Стоит также отметить что расположен в схеме он может как до дросселей, так и после, а обозначаться может как угодно.

Смотрим дальше:
Конденсаторы С1 и С4 служат для подавления низкочастотных дифференциальных помех, с емкостью порядка сотен нанофарад  и напряжением от 250 вольт. На схеме может обозначаться как Сх, и иметь прямоугольный вид. По своему типу пленочный, и практически никогда не выходит из строя. Но проверить все же стоит.

Дроссель Т1 — служит для подавления синфазных помех. Несмотря на то что обмотки могут находится на одном магнитопроводе, обмотки фаз разнесены друг от друга на расстоянии, и замыкания быть не должно. Но может произойти обрыв обмоток. В таком случае это однозначно говорит о коротком замыкании в цепи дальше.

Конденсаторы С2 и С3  также выполняют роль фильтра синфазных помех. Пробои случаются, но выглядит это несколько иначе, так как в общей точке они соединены с корпусов устройства, то при отсутствии заземления при прикасании к металлическим частям корпуса будет чувствоваться удар током.
Термистор Т — выполняет функцию ограничения стартового тока при включении устройства в сеть. Суть термистора в том что в обесточенном блоке питания  и при нормальной температуре он имеет высокое сопротивление, при подаче напряжения происходит нагрев термистора и уменьшение его сопротивления до нуля. Таким образом происходит плавный запуск блока питания.

И так, мы рассмотрели основные элементы так называемого входного фильтра, но стоит учитывать что это только примерная схема, различные производители могут видоизменять ее, так например отказ от конденсаторов, замена дросселей на перемычки, отсутствие варисторов и термисторов. В некоторых устройствах наоборот может наблюдаться усложнение, в виде добавочных варисторов между землей и фазой. При проверке элементов на пробой обязательно выпаиваем их, проверять в схеме на короткое замыкание бессмысленно.

Теперь перейдем к следующему компоненту:

Диодный мост D1-D4. По статистике причиной кз во входной цепи держит лидирующее место. При этом он может быть выполнен как в виде четырех отдельных диодов, так и в виде сборки.

Проверять в схеме не имеет смысла, поэтому выпаиваем и смотрим наличие пробоя, также проверяем падение напряжения в норме от 400 до 600, но точная информация в даташитах на них. Главное чтобы эти значения не отличались для каждого диода или перехода в сборке более чем на несколько единиц. Причин выхода из строя диодного моста может быть как пробой вследствие превышения напряжения или тока, и деградация np-перехода от времени.

В цепи после диодного выпрямителя расположен сетевой конденсатор С5, с напряжением обычно 400 вольт и емкостью от 40 до 200 мкф. Он так же может служить причиной короткого замыкания по причине пробоя между обкладками. Для проверки его также требуется выпаять из схемы, и следует проявить осторожность, так как исправный конденсатор может долго хранить заряд. Для проверки уже нужен специальный прибор LC-метр. Предварительно разрядив конденсатор проверяем его емкость и ток утечки.  Хотя можно и визуально определить неисправность в виде вздутия, или, если потрести его, в виде постукивания внутри, но такой способ не может показать скрытые дефекты.

И последним этапом проверки будет измерение транзистора Q1, на наличие пробоя. В приведенном выше рисунке опущена схема управления транзистором, поэтому в зависимости от компоновки не лишним будет проверить и его обвязку. И кстати, если он пробит то тут прежде чем его менять, следует уже более подробно разбираться со схемой управления транзистором и трансформатором следующим после него на предмет межвиткового замыкания.

И подходим к итогу:

Только проведя все эти проверки в цепи и заменив неисправные компоненты, можем ставить предохранитель такого же номинала и производить включение.

Надеюсь статья была полезна.

Как определить предохранитель на печатной плате? (Типы и характеристики)

Предохранители являются защитными барьерами в любой электрической или электронной цепи и защищают цепи от любых скачков напряжения или неожиданных высоких токов. Однако, когда предохранители перегорели или сработали, их может потребоваться заменить, , так как же определить предохранитель на печатной плате?

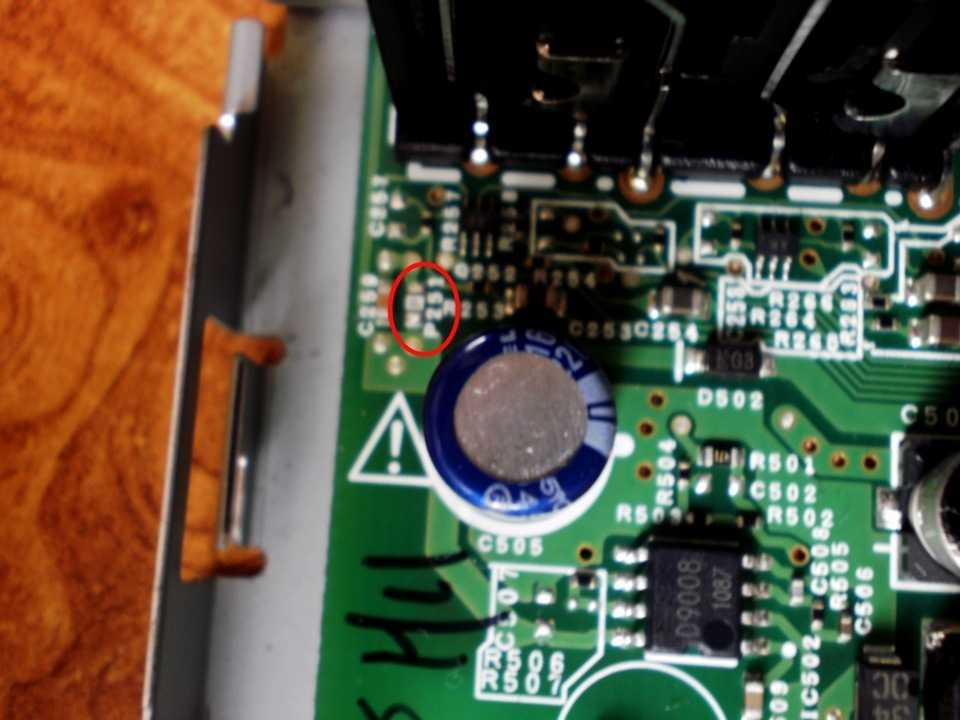

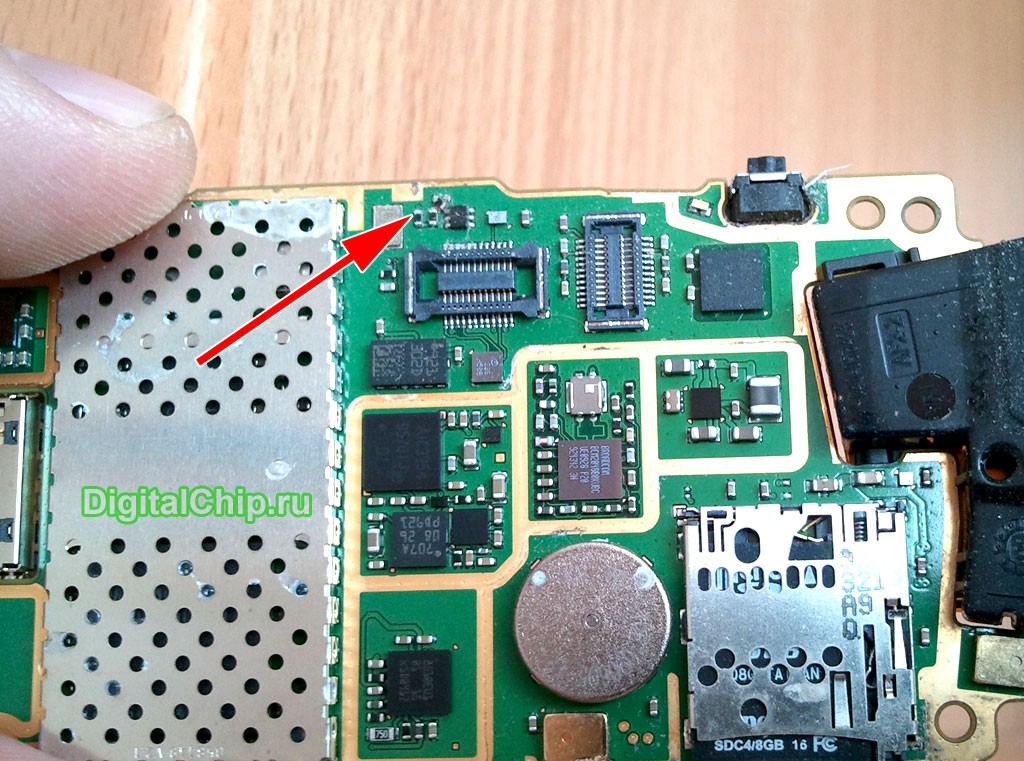

Как определить предохранитель на печатной плате?

Вы должны искать номер детали и название производителя, которых достаточно, чтобы идентифицировать предохранитель, если вы заменяете предохранитель, вы должны быть в состоянии правильно идентифицировать предохранитель в цепи.  К сожалению, эта информация может отсутствовать в предохранителе, поэтому вам придется более тщательно изучить предохранитель, чтобы идентифицировать его.

 Когда вы начнете осматривать деталь, вам следует начать с металлической крышки, так как на ней может быть выбита маркировка . Эти маркировки могут содержать важную информацию о модели, типе или производителе предохранителя.

Какой номер детали и производитель предохранителя?

Предохранители могут быть разных производителей, и каждый предохранитель может принадлежать определенной торговой марке производителя . Самая важная информация о предохранителе, которая упростит его идентификацию, — это номер детали; однако вы можете не найти номер детали на предохранителе.

 Если вы не нашли номер детали предохранителя, вам необходимо использовать другие методы идентификации . Номер детали предохранителя обычно имеет номинал предохранителя в амперах. Таким образом, вы можете использовать номер детали, чтобы узнать номинал предохранителя в амперах, не измеряя его.

Что означает номинальный ток?

Это мощность, которую предохранитель может выдержать в нормальных условиях, номинал предохранителя в амперах указан в номере детали предохранителя и обычно в амперах , например, 0,5 А или 10 А , но также может быть показано в миллиамперах  50 мА . Это связано с тем, что некоторые люди путают номинал предохранителя в амперах и номинал прерывания предохранителя.

Номинал отключения

Максимальный ток, который предохранитель может безопасно отключить при номинальном напряжении . Рейтинг прерывания также можно назвать рейтингом короткого замыкания или отключения. Когда предохранитель получает ожидаемый высокий ток, это происходит только тогда, когда в цепи происходят короткие замыкания.

Предохранитель должен оставаться целым в целях безопасности, где нет разрывов в корпусе или взрывов , и цепь свободна.

Похожие чтения:

Почему напряжение уменьшается при увеличении тока?

Почему необходимо заземлять электрические цепи?

Могу ли я использовать Ethernet и питание в одном кабелепроводе?

Можете ли вы соединить нейтрали из разных цепей?

Нужны ли изоляторы для кухонной техники?…

Как определить, что перегорел стеклянный предохранитель? (с мультиметром и без него)

Каково номинальное напряжение предохранителя?

Номинальное напряжение предохранителя обычно указывается на предохранителе в вольтах ; предохранители могут быть использованы либо для напряжения переменного тока « ACV », например, 250 ACV , или для постоянного тока « DCV », например, 32 DCV . Плавкие предохранители следует использовать только в цепях, соответствующих спецификациям по напряжению.

Предохранители постоянного тока следует устанавливать только в цепях постоянного тока; при этом предохранители переменного тока должны устанавливаться только в цепях переменного тока . Напротив, некоторые предохранители могут использоваться как для AC , так и для DC цепей, но они предназначены именно для этого, например, 450DC/600AC . Кроме того, на предохранителях могут быть символы, чтобы определить, являются ли они DC или AC.

Символ переменного тока имеет форму волны , которая представляет собой переменный ток, поскольку он меняет свое направление со временем через равные промежутки времени. Символ DC имеет форму двух линий друг над другом , одна из которых сплошная, а другая пунктирная.

Что означает скорость элемента предохранителя?

Предохранитель должен размыкаться при любом коротком замыкании или непредвиденном сильном токе; скорость, при которой плавкий предохранитель открывается, равна скорости элемента 9. 0010 . Три основных фактора определяют скорость элемента предохранителя:

  1. Ток перегрузки
  2. Материал плавкого предохранителя
  3. Рабочая температура

Маркировка на предохранителе различается в зависимости от размера предохранителя

; например, большие предохранители имеют маркировку gM или gL; между тем, небольшие предохранители имеют маркировку M или L. Кроме того, предохранители могут быть описаны во многих описаниях, таких как быстродействующие , инерционный, номинал двигателя и т. д. Если на вашем предохранителе нет маркировки скорости элемента.

Затем вам понадобится техническое описание и номер детали производителя , чтобы определить быстродействие предохранителя.

Источник

Каковы размеры предохранителя?

При идентификации предохранителя необходимо быть очень точным при измерении размеров  , поскольку многие предохранители имеют одинаковые размеры. Например:

  • Картриджные предохранители

    Измерьте диаметр колпачков и общую длину предохранителя.
  • Бутылочные предохранители
    Размеры колпачков обычно различаются, поэтому необходимо измерить диаметр предохранителя и длину предохранителя.
  • Плавкие предохранители
    Имеют несколько размеров:
    • Общая длина предохранителя «D».
    • Длина и диаметр корпуса предохранителя «A&B».
    • Крепежный центр «G».
    • Размер крепежного отверстия «Н».
    • Толщина и ширина лезвия/ярлыка «E&F».

Каковы особенности каждого предохранителя?

Особенностью предохранителя являются точки, используемые для отделения его от других предохранителей и облегчения его отличия от других ; например, материал корпуса предохранителя может быть изготовлен из керамики, стекла или пластика. Кроме того, тип индикации срабатывания предохранителя может быть либо срабатыванием, либо перегоревшим предохранителем, а предохранитель также может иметь микропереключатель.

Последним отличительным признаком предохранителя является тип корпуса предохранителя , например:

  • SMD  «устройство для поверхностного монтажа» или PCB «устройство с печатной платой».
  • Картриджный предохранитель или Бутылочный предохранитель .
  • Металлический предохранитель .

Какие бывают типы предохранителей?

Основными двумя типами предохранителей являются предохранители постоянного и переменного тока; они различаются по типу тока, будь то переменный ток или постоянный ток . Предохранитель, используемый для постоянного тока, нельзя использовать для переменного тока, и наоборот; однако некоторые предохранители используются для обоих типов.

Предохранитель постоянного тока

Предохранители постоянного тока создают более жесткую дугу, чем дуга, возникающая в цепях переменного тока, потому что постоянный ток не имеет нулевых потоков . Чтобы уменьшить размер эффекта дуги, размер предохранителя должен быть увеличен. Поэтому электроды расположены далеко от предохранителя, поэтому размер предохранителя больше.

Предохранитель переменного тока

Дугу в цепях переменного тока легче погасить, поскольку переменный ток движется в виде волн, меняющих свою амплитуду через равные промежутки времени . Следовательно, АС может перейти от 60 к 0 и наоборот; Предохранители переменного тока делятся на два типа: предохранители высокого напряжения и предохранители низкого напряжения.

Источник

Каково применение плавких предохранителей?

Предохранители бывают разных типов, как электрические, так и электронные, и они могут использоваться во многих приложениях и устройствах, электрических и электронных , например:

  • Основной защитный барьер для многих приложений и устройств, таких как двигатели , трансформаторы и энергосистемы. Предохранитель используется для защиты их от любых неожиданных высоких токов.
  • Используется в солнечных цепях, силовых трансформаторах и фидерах.
  • Для бытовых целей, связанных с распределительными щитами в домах и электроприборами.
  • Предохранители можно найти во многих других устройствах, таких как драйверы жестких дисков , ноутбуки, сканеры/принтеры и электронные устройства.
  • Предохранители также играют важную роль в смартфонах  и игровые системы.

Заключение

Подводя итог, номер детали и название производителя являются первым шагом в идентификации предохранителя. При замене предохранителя следует очень точно определить тип предохранителя, поскольку существует множество типов предохранителей . Металлический колпачок предохранителя — это первое место, с которого нужно начать смотреть, так как на нем обычно есть маркировка предохранителя.

На каждом предохранителе выбита маркировка, которая может содержать номер детали, название производителя, номинальный ток и номинальное напряжение . Номинал в амперах также можно найти в номере детали, либо в амперах, либо в миллиамперах. Маркировка напряжения может отличаться в зависимости от размера предохранителя.

Есть много других признаков, по которым можно отличить предохранитель; например, материал корпуса предохранителя может быть изготовлен из керамики, стекла или пластика. Тип индикации срабатывания предохранителя может быть либо срабатыванием, либо перегоревшим предохранителем, а предохранитель также может иметь микропереключатель. В дополнение к типу кузова:

  • SMD «устройство для поверхностного монтажа» или PCB «устройство с печатной платой».
  • Картриджный предохранитель или Бутылочный предохранитель .
  • Металлический предохранитель .

Предохранители очень важны и используются во многих приложениях, таких как ноутбуки , драйверы жестких дисков, сканеры/принтеры, смартфоны и электронные устройства.

Мухаммад Яссер

Я амбициозен и миролюбив, всегда стремлюсь совершенствоваться и узнавать больше. люблю читать и писать; письмо помогает мне лучше думать и очищать разум. Одно из моих увлечений — проекты «сделай сам»; Я люблю все делать сам. Так приятно учить других людей тому, что знаешь сам; помощь людям делает из вас великого человека.

Все о предохранителях в электронике и электротехнике

Что такое предохранитель?



Плавкие предохранители — это основные предохранительные устройства, широко используемые в электрических цепях для защиты от сверхтока или перегрузки по току. При протекании более сильного, чем ожидалось, тока предохранитель перегорает и размыкает цепь, сводя к минимуму тепловые повреждения и снижая риск поражения электрическим током или возгорания. Это называется Отключение цепи . Точка, в которой перегорает предохранитель, называется его Отключающая способность , и как только он перегорает, он прерывает ток и становится открытым предохранителем.

Перегрузка по току может быть вызвана короткими замыканиями (при которых ток течет по неправильному пути), ошибками конфигурации, электрическими дугами и подобными проблемами. Полученного тепла может быть достаточно, чтобы расплавить изоляцию кабеля.



Предохранители



Разница между плавким предохранителем и автоматическим выключателем



Предохранители и автоматические выключатели выполняют очень похожую функцию — оба размыкают электрические цепи в случае скачка тока или короткого замыкания. Однако есть принципиальная разница. Автоматические выключатели — это переключатели, и, как и все переключатели, их можно сбросить после того, как они были перевернуты. Однако большинство предохранителей можно использовать только один раз. После того, как они перегорели, их необходимо заменить. Они по определению являются слабым звеном — исключительно по замыслу.

Предохранители недороги, их можно быстро и легко заменить (извлечь) с минимальным временем простоя. Важно убедиться, что вы используете полностью совместимую модель с правильным номинальным током для вашего устройства. Эта цифра указывает уровень тока, который предохранитель может принять до срабатывания.

Есть и другие важные показатели. Номинал скорости показывает, как быстро предохранитель сгорит в ответ на избыточный ток; более чувствительный предохранитель — более безопасный вариант. Падение напряжения — это потеря напряжения в кабелях из-за импеданса, когда напряжение в конце кабеля ниже, чем в начале. Если потеряно слишком много, некоторое низкое оборудование может работать неправильно.

Также имеет смысл проверить количество энергии, выделяемой предохранителем при перегорании. Слишком много может привести к повреждению устройства и даже быть опасным.



Что такое блок предохранителей?



Блоки предохранителей можно рассматривать как панели управления электрической системой в определенном месте. Это места, в которых поступающая мощность делится на отдельные цепи. Как правило, они оснащены центральным выключателем, управляющим:



  • Электроснабжение всего объекта
  • Ряд устройств защитного отключения (УЗО), которые мгновенно отключают электрические цепи для предотвращения поражения электрическим током или травм
  • Плавкие предохранители или автоматические выключатели для каждой отдельной электрической цепи



Блоки предохранителей имеют несколько альтернативных названий, включая панели платы управления, распределительные щиты, панели выключателей, платы предохранителей и панели предохранителей. Бытовые блоки предохранителей часто называют потребительскими блоками.



Что такое блок предохранителей?



Переключающие предохранители распределяют ток, защищая кабели и устройства от повреждений, которые могут быть вызваны колебаниями напряжения в конкретной электрической цепи. Блоки плавких предохранителей используются в промышленных и коммерческих зданиях, а также в жилых помещениях.

Существует три основных разновидности:



  1. Сменные блоки предохранителей представляют собой блок предохранителей или автоматических выключателей в прочном стальном корпусе, а также никелевые или серебряные контакты с высокой проводимостью. Доступны различные номиналы ампер, в том числе 16, 32, 63, 100 и 200 А
  2. Фарфоровые предохранители обеспечивают первоклассную защиту от электрических перегрузок и коротких замыканий. Доступен ряд предохранителей для различных номиналов мощности
  3. Комбинированные выключатели с предохранителями
  4. с двойным разрывом представляют собой модель с большей мощностью, используемую для обеспечения бесперебойного питания машин и приборов. Двойной разрыв, также известный как двойной переключатель, представляет собой меру безопасности, которая требует активации двух полюсов или переключателей для размыкания или замыкания цепи
  5. .



Как работает предохранитель?



Предохранители — очень простые компоненты. Внутри каждого находится тонкая металлическая полоска или проволока, называемая резистором, который образует звено в электрической цепи. Для изготовления резисторов используется ряд различных металлов. Луженая медная проволока является популярным выбором. Это медь, покрытая тонким слоем олова для защиты от коррозии.

Этот резистор плавится под воздействием тепла, выделяемого избыточным током, размыкая цепь и останавливая подачу потенциально опасного напряжения. Плавкие предохранители не производят искр, газа или электрического разряда.



Различные типы предохранителей



Неудивительно, что для такого широко используемого компонента доступны предохранители различных моделей и значений напряжения для использования в различных промышленных, производственных и электронных установках.

Время, необходимое для срабатывания предохранителя определенного типа, называется скоростью плавкого предохранителя. Доступны три основные скорости предохранителей:



  1. Сверхбыстродействующие предохранители : обычно используются в чувствительных схемах и транзисторах для защиты от коротких замыканий, реагируя почти мгновенно. Они также известны как очень быстродействующие, сверхбыстродействующие и высокоскоростные предохранители.
  2. Быстродействующие предохранители : это предохранители более общего назначения, которые обычно используются с кабелями и более прочными компонентами. Они также известны как предохранители Fast Blow или F-Type.
  3. Плавкие предохранители медленного действия включают механизм задержки, который позволяет коротким электрическим скачкам меньшей мощности проходить через цепь без срабатывания предохранителя. Они также известны как плавкие предохранители с задержкой срабатывания или с задержкой срабатывания. Предохранители Dual Element имеют более эффективный механизм задержки.



Автоматические выключатели чаще всего заменяют плавкие предохранители в бытовых электрических системах.

Вот некоторые из основных типов используемых предохранителей:



  • Предохранители переменного тока : Предохранители переменного тока специально разработаны для использования в цепях переменного тока. Они более устойчивы к электрической дуге при перегорании предохранителя, чем предохранители постоянного тока, и более совместимы с источниками питания стандартного напряжения. Обычно они также справляются с более высокими напряжениями.
  • Предохранители постоянного тока : предохранители постоянного тока, напротив, используются в цепях постоянного тока. Указанные значения напряжения для этих предохранителей являются максимальными, которые не должны превышаться.
  • Цилиндрические предохранители Типы : Цилиндрические предохранители являются базовой конструкцией, и многие из наиболее широко используемых и знакомых моделей попадают в эту категорию.
  • Плавкие предохранители SMD : Устройства для поверхностного монтажа (SMD) представляют собой электрические компоненты, которые располагаются на поверхности печатных плат (PCB). Предохранители SMD доступны как в самовосстанавливающейся, так и в несбрасываемой формах. Невосстанавливаемые предохранители SMD функционируют так же, как и другие типы. Внутренний резистор плавится, разрывая цепь в случае перегрузки по току или короткого замыкания. После того, как они перегорели, их необходимо заменить. Доступны различные размеры, номинальные значения тока и температуры, и они изготовлены из различных материалов, включая керамику и термопласты. Сбрасываемые предохранители SMD, напротив, можно использовать несколько раз. Они функционируют аналогично самовосстанавливающимся тепловым предохранителям и доступны в различных размерах и мощностях.
  • Предохранители с ударником : Предохранители с ударником представляют собой предохранители, оснащенные подпружиненным ударником, который может размыкать соседние выключатели, а также сигнализировать о перегорании предохранителя.
  • Предохранители типа C : Предохранитель типа C фактически является типом миниатюрного автоматического выключателя (MCB). MCB — это тип автоматического выключателя, который используется в цепях с меньшей мощностью для отключения тока в случае перегрузки. Предохранители типа C отключают цепи, когда ток превышает номинальный в пять-десять раз, т.е. при 100-500 ампер для 20-амперного устройства.
  • Предохранители типа D : Предохранитель типа D представляет собой миниатюрный автоматический выключатель, который срабатывает, когда ток превышает номинальный уровень в десять-двадцать раз. Следовательно, выключатель типа D на 16 А сработает, если ток достигнет значения от 160 до 320 А.
  • Предохранители типа F : Предохранители типа F также известны как быстродействующие или быстродействующие предохранители. Они очень чувствительны к избыточному току. Обычно они имеют стеклянную трубку с металлическими крышками.



Производители электрических предохранителей



В качестве основных электрических компонентов предохранители производятся многими производителями самых разных размеров, конструкций и номиналов.
