Содержание

• Как установить полы с подогревом
• Конструктивные особенности
• Нюансы заполнения системы теплоносителем
• Как включить и правильно запустить теплый водяной пол
  • Подача теплоносителя в систему
  • Тестовый запуск
  • Как запустить теплый водяной пол правильно?
• Схема подключения электрического теплого пола
  • Подключение теплого пола к терморегулятору
• Как правильно установить терморегулятор для теплого пола и другие вопросы
• Электрический теплый пол
• Можно ли подключить теплый пол без терморегулятора
  • Особенности конструкции и ее функциональность
  • Почему нужен термостат
• Как выполняется укладка теплого пола в стяжку

Как установить полы с подогревом

Каждый хозяин хочет, чтобы его дом был комфортным и уютным. Современные полы с подогревом помогают достичь уюта и тепла. Но совсем не обязательно привлекать мастеров к установке полов. Это сделать можно и самому, если знать некоторые тонкости и нюансы.

Существует несколько конструкций подогрева полов. Рассмотрим основные из них.

Электрические полы могут иметь в своем составе греющий электрокабель, специальные нагревательные элементы и пленку. Особенность этого вида пола в том, что кроме всего помещения, он греет еще и напольное покрытие

При выборе покрытия нужно обращать внимание на некоторые нюансы. Определенные материалы способны выделять очень вредные вещества

Некоторые системы не подходят определенным видам покрытия. Например, такой пол не укладывают под линолеум, имеющий с двойное утепление.

Теплый пол на водной основе можно накрывать любым понравившимся напольным покрытием. За исключением многоэтажек. Данный вид полов может нарушить общественную систему теплоснабжения. Но если сильно хочется его установить, то нужно взять разрешение коммунальной службы. Полы с подогревом в частном доме – надежность, прочность и экономия.

Под ламинат уложить теплый пол можно несколькими вариантами. Главное правило: неравномерное распределение температуры может способствовать искажению и растрескиванию покрытия. Температура нагревания для ламината должна быть не выше 30 градусов и иметь мощность около 110Вт/м2.

Паркет намного чувствительней к высокой температуре. Больше 24 градусов он не выдерживает. Но специалисты вообще не советуют стелить это покрытие на теплый пол. Также не рекомендована установка под покрытия, обладающие низкой теплопроводимостью — дерево и пробка.

Самый подходящий материал – керамическая плитка, камень и керамогранит. Под них подходит любой вид теплого пола, поскольку они прекрасно проводят тепло.

Опасно покрывать теплый пол дешевым линолеумом. Он способен выделять очень вредные феноло-альдегидные соединения.

У любого теплого пола есть свои минусы. Иногда без утепления пола просто не обойтись, например, в своем доме и на нижних этажах многоэтажек. Нежелательно устанавливать пол в спальнях — могут появиться головные боли.

Теплый пол, установленный в ванной, имеет свою специфику. С одной стороны, исчезает чувство неудобства наступая на ледяной пол

С другой – комната с высокой влажностью и нужна большая осторожность во время установки:

• Необходимо использовать хорошую медную проводку;
• Затем устанавливается заземление;
• Подключается устройство автоматического отключения.

Также существуют некоторые требования и к самой бетонной стяжке. Возле пола не должны образовываться воздушные полости, из-за этого может произойти пробой изоляции и поломка всей системы.

Совет от специалиста: на теплый пол нельзя ставить бытовую технику и мебель, не имеющую ножек, может перегреться.

Если воспользоваться услугами профессионалов нет возможности, можно сделать это самому. Лучше всего для самостоятельной укладки подходит термопленка.

Сначала нужно расположить пленку, отступив около 70 см по всему периметру. Устанавливать плинтуса и мебель на термопленку нельзя. Все полосы термопленки нужно монтировать параллельно, закрепляя специальными зажимами. Места подключения кабеля необходимо заизолировать изолентой.

На нее можно стелить любое покрытие без наличия цементной стяжки. Бытовой линолеум без стяжки не стелется, поскольку он очень легко повреждается. Если на теплый пол планируется постелить ковролин, то под него нужно подложить листы МДФ или фанеры, чтобы основание стало жестким.

Если требуется монтаж полов с водным подогревом, нужны будут некоторые дополнительные умения. Сначала нужно удалить старое напольное покрытие, пыль и мусор.

1. Чтобы стяжка получилась качественной, необходима установка маячков с использованием уровня. Затем заливается бетон и выравнивается.

2. Прокладывается теплоизолирующий слой.

3. Укладывается трубопровод.

4. Вся система аккуратно заливается бетоном.

5. Затем стелется выбранное напольное покрытие.

Время, которое нужно бетону чтобы высохнуть – около 4 недель. Если нужно ускорить высыхание пола, разрешается временно включить водный подогрев с максимальной температурой в 30 градусов.

Следуя данной инструкции можно качественно установить любой пол с подогревом. Главное для этого – желание.

Конструктивные особенности

Маты для теплого водяного пола

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировки

Нюансы заполнения системы теплоносителем

Маты для теплого водяного пола

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости  от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится  чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители. Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет. Но выполнять промывку системы перед этим следует обязательно.

Как включить и правильно запустить теплый водяной пол

Трубы для теплого водяного пола

Установка теплого водяного пола в качестве основной или дополнительной отопительной системы требует максимального внимания и знания последовательности действий.

Если что-то пойдет не так, то слишком трудно и дорого будет внести изменения, особенно после укладки финишного покрытия. Чтобы этого избежать, надо знать, как включить водяной теплый пол.

Подача теплоносителя в систему

Способ заливки воды в систему зависит от того, как она устроена. Чаще всего для этого устанавливается кран, подающий теплоноситель от водопровода к трубам теплого водяного пола.

Перед тем, как систему наполнить водой, ее нужно тщательно промыть, ведь при укладке труб в них мог попасть мелкий строительный мусор. Чтобы от него избавиться, нужно заливать и сливать воду до тех пор, пока она не станет чистой.

Производители рекомендуют обновлять теплоноситель с каждым новым сезоном и если следовать их совету, то такую промывку нужно делать каждый раз. Но, как показывает практика, достаточно проводить такие работы раз в 3-4 года, хотя некоторые потребители не сливают воду десятилетиями, и система работает отлично.

Следующий этап работ – это тестированный запуск водяного теплого пола после заливки в него теплоносителя.

У нас на сайте вы также можете узнать о теплом водяном поле следующую информацию:

А также читайте здесь подробнее о том, какие есть плюсы и минусы теплого водяного пола.

Тестовый запуск

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

1. Если применяется металлопластик, то для запуска используют холодную воду, подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением.

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Как запустить теплый водяной пол правильно?

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

Схема подключения электрического теплого пола

С электрической точки зрения, «сердце» теплого пола не нагревательный элемент, а терморегулятор, и радость от теплого пола основана именно на работе терморегулятора. Самое замечательное, что большинство терморегуляторов имеют одинаковую схему включения.

Это свойство вызвано тем, что у них общая начинка. Отличия, одинаковых по электрическим параметрам терморегуляторов, заключены лишь в оформлении корпуса и элементах дизайна. Поэтому, не смотря на разницу в цене, терморегуляторы выполняют примерно одни и те же функции.

Как видно из схемы, с одной стороны к терморегулятору, на импровизированный «вход», подходят два провода сетевого переменного напряжения величиной 220 В. С другой стороны – на «выход» подключен нагревательный кабель. В качестве системы обратной связи, которая должна определить момент включение нагревательного элемента, присутствует температурный датчик. Иногда терморегулятор может быть снабжен встроенным датчиком, который измеряет температуру воздуха. В нашем случае, как и в большинстве схем с теплым полом, в качестве основного используется внешний датчик температуры. Внешний датчик это либо полупроводниковый датчик либо термопара, которые меняют свое сопротивление в зависимости от температуры.

Заземляющие контакты к терморегулятору, обычно, не подводятся. Если нагревательный кабель предусматривает отдельный экран, то его нужно соединить с проводом PE, идущего от автомата или УЗО, отдельно в монтажной коробке. По возможности лучше предусмотреть просторную монтажную коробку, потому что, в отличие от обычной розетки, предстоит уложить не 2-3 провода, а минимум шесть. Обычно применяются монтажные коробки диаметром не менее 68 мм.

Подключение теплого пола к терморегулятору

На этапе подключения электрического теплого пола уже произведен его монтаж и интересующие нас концы от нагревательного кабеля и термопары проведены к монтажной коробке. Распаковываем наш терморегулятор, разбираемся со способом крепления корпуса на монтажной коробке, и смотрим, к каким контактам следует подключать наши провода.

Нагревательный кабель GreenBox представляет собой двужильный кабель, снабженный защитным экраном. Экран уже соединен с защитным проводником PE и на фотографиях не показан.

На контакты 1-2 подключаются сетевые провода со строгим соблюдением полярности: 1 контакт – фаза (L), 2- контакт – нейтраль (N). Далее нагревательный элемент: 3 контакт – нейтраль (N) и 4 контакт – «фаза» (L1). На контакты 7-8 заводится температурный датчик, здесь соблюдение полярности производителем не предусмотрено. Обычно все контакты подписываются прямо на корпусе и проблем быть не должно.

В конструкции нашего терморегулятора очень необычно предусмотрено крепление корпуса к монтажной коробке. Сначала к монтажной коробке крепится металлическая черная рамка с выступающими крючками, а затем с помощью упругой проволоки в форме квадрата фиксируется сам терморегулятор за крючки на черной рамке. Фотография иллюстрирует это способ крепления, но большинстве терморегуляторов встречаются более привычные способы крепления к монтажной коробке. Сверху надевается декоративная рамка на защелках, закрывающая собой элементы крепежа.

Как видите, ничего страшного в подключении электрического теплого пола нет, все очень просто. Все это больше напоминает конструктор, «поиграть» с которым может позволить себе любой желающий, главное, чтобы любые игры были безопасными. По отношении к теплому полу залог безопасного использования – лишь аккуратное соблюдение инструкции по монтажу, с первого и до последнего этапа.

Как правильно установить терморегулятор для теплого пола и другие вопросы

Теплые полы – давно не новость в современном доме, но для обычного рядового пользователя это оборудование и по сей день вызывает массу вопросов по монтажу, обслуживанию и ремонту. Одним из основных элементов электрической системы отопления является терморегулятор, который работает в паре с датчиком температуры. Датчик снимает показания об изменениях окружающей среды и передает их на регулятор, который в свою очередь вносит коррективы в работу теплого пола. Именно эти два элемента системы подачи тепла в доме мы и постараемся рассмотреть с точки зрения рядового пользователя.

Куда устанавливать терморегулятор при монтаже теплого пола?

При выборе места для установки термостата необходимо руководствоваться следующими соображениями. Терморегулятор необходимо устанавливать на стене в удобном и доступном месте

Важно учитывать и тот момент, что при расстановке мебели вы можете блокировать доступ к прибору крупногабаритным диваном, шкафом или другим предметом интерьера. Это недопустимо

Температурный датчик располагают в стяжке внутри гофрированной трубы. Незастывший раствор цемента или плиточного клея не должен контактировать с датчиком. В случае необходимости пользователь или мастер по ремонту должны иметь возможность произвести замену оборудования, вышедшего из строя термодатчика.

Термостат, предназначенный для регулирования работы теплого пола в помещениях повышенной влажности (сауна, баня, бассейн, ванная), должен располагаться вне помещения.

На схеме приведенной ниже предложены основные рекомендации и размеры по установке терморегулятора и датчика.

Почему не включается терморегулятор теплого пола?

Популярный вопрос из серии «почему» — не включается/не работает терморегулятор теплого пола. Чтобы выяснить причины подобного происшествия, необходимо проверить подается ли питание на клеммы регулятора. Для этого, предварительно отключив автоматы в распределительном щитке, демонтируют начинку терморегулятора из монтажной коробки. Снова включают электропитание и с помощью тестера проверяют наличие напряжения на подводящих клеммах. Если напряжение отсутствует, то неисправность следует искать в электропроводке, а не в системе теплого пола. Если в ходе проверки выяснилось, что фазовый кабель подводится к нулевой клемме регулятора, то необходимо выполнить перефазовку, т.е. просто поменять провода местами. Если же питание присутствует, провода правильно разведены по фазам, но дисплей терморегулятора не загорается, значит вышел из строя сам прибор. Для восстановления работы системы, следует заменить термостат.

Почему не отключается терморегулятор теплого пола?

Еще одна из распространенных проблем в работе теплых полов – не происходит выключение терморегулятора и, соответственно, система работает круглосуточно. В данном случае, отключение терморегулятора не происходит, потому что он не выходит на заданный режим нагрева. Вероятнее всего – неисправен сам термостат, чтобы окончательно убедиться в его поломке, задайте максимальную температуру нагрева. Если и в этом случае устройство не выключится, значит, оно точно неисправно и требует замены.

Почему греется теплый пол с выключенным регулятором?

На самом деле, причин для подобного поведения системы отопления может быть несколько.

Первая причина – это инерционность теплого пола. Он не остывает мгновенно, на это требуется некоторое время, около 1 часа, поэтому, кажется, что после выключения теплые полы продолжают греть.

Вторая причина – система отопления каким-то образом подключена напрямую, минуя терморегулятор. В этой ситуации необходимо привести в порядок электропроводку и все будет работать как надо.

Почему щелкает терморегулятор теплого пола?

Щелчки терморегулятора – это признак включения/выключения теплого пола. Если терморегулятор «щелкает» часто, значит, при монтаже отопления вы слишком близко установили температурный датчик к нагревательным элементам. Пол не успевает нагреваться, а датчик уже реагирует на изменение температуры. Необходимо изменить точку монтажа датчика. Громкие щелчки терморегулятора характерны для ситуации, когда токопроводящие контакты слабо затянуты в соответствующих клеммах.

Электрический теплый пол

В квартире водяной теплый пол смонтировать проблематично. Пускать трубу от централизованного отопления будет нецелесообразно, так как потеря температуры нагрева теплоносителем будет значительной. У соседей просто будут холодные батареи. Централизованное отопление не рассчитано на подключение подобных систем.

В этом случае идеальным решением будет установка электрического нагревательного кабеля. Подключение теплого пола к терморегулятору позволит контролировать температуру нагрева. При этом хозяева дома могут выбрать наиболее подходящую разновидность системы. «>

Сегодня в продаже представлены такие разновидности нагревательных проводов, как кабель (заливается в стяжку), мат (монтируется сразу под плиточный клей), инфракрасная пленка (устанавливается под ламинат, линолеум без клея). Существуют также саморегулирующиеся провода, которые чаще всего монтируют на трубы. Однако создать полноценное отопление дома с их участием сегодня будет очень дорого, поэтому в подобных целях представленные нагревательные элементы не применяются.

Можно ли подключить теплый пол без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. . Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет. Терморегулятор является важной составляющей конструкции.

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации.
   Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется. В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент. Это также приведет к ремонту и демонтажу всей конструкции.

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения. Этот прибор даст возможность владельцу не регулировать уровень нагрева вручную и не выбирать постоянно наиболее выгодные с экономической точки зрения часы для включения системы. С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

Как выполняется укладка теплого пола в стяжку

Когда все подготовительные работы закончены, и необходимое оборудование и материалы приобретены, можно начинать основные работы по укладке стяжки. Чтобы не возникало никаких вопросов при работе, вам поможет данная инструкция.

Заливка стяжки пола

Прежде всего, систему нужно проверить на герметичность. Когда вы подготовили раствор, пытайтесь использовать его практически сразу, на протяжении нескольких часов. Всю комнату необходимо заливать готовым раствором без длительных перерывов, иначе вам не удастся добиться ровного пола.

Для начала на стенах отметьте горизонтальные линии, которые будут соответствовать уровню стяжки. На небольшом расстоянии от стен установите специальные маяки для выравнивания поверхности. Начинайте все работы с дальнего угла комнаты. Именно оттуда следует начать заливать раствор. Возьмите правило, опирая его на маяки, выровняйте всю смесь на полу. Не забывайте следить за тем, чтобы толщина наносимого раствора была одинаковой по всей площади помещения. По истечении нескольких дней извлеките маяки и при помощи такого же раствора заделайте все щели.

Чтобы избежать появления трещин и не допустить преждевременного высыхания, постоянно смачивайте цементный раствор водой.

Для лучшего результата следует накрыть поверхность полиэтиленовой пленкой примерно на две недели.

Вот и все, осталось теперь только дождаться, пока раствор полностью просохнет. Ни в коем случае не пытайтесь ускорить этот процесс при помощи обогрева, потому что есть большая вероятность, что просто появятся трещины. Поэтому ничего не предпринимайте, а просто ждите примерно четыре недели. Только спустя такое длительное время можно приниматься за выполнение оставшихся работ.

Есть еще некоторые полезные советы для того, чтобы теплые водяные полы были выполнены максимально правильно:

• Перед тем, как устанавливать бетонную стяжку, убедитесь в том, что нет утечек воды, и вся система работает без нарушений.
• Для того чтобы теплопотери были минимальными, перед укладкой водопроводных труб положите защитный слой утеплителя.
• Со всей ответственностью подойдите к выбору материалов для работ. Что касается выбора марки бетона, то ни в коем случае не пытайтесь сэкономить, некачественные материалы могут привести к образованию трещин и нарушению работы всей системы в целом.
• При выставлении маяков постоянно проверяйте необходимый уровень, они должны находиться в нужном положении, без малейших отклонений. В противном случае вы получите недостаточно ровную поверхность.
• Не забывайте периодически увлажнять раствор после его укладки, в течение нескольких недель. Делайте это до тех пор, пока раствор полностью не просохнет.

Эти простые рекомендации помогут вам выполнить укладку теплого пола в стяжку своими руками.

Можно ли теплый пол заливать наливным полом?

Услуги

---

Теплые полы – это отличная альтернатива радиаторам отопления. Они обогревают самую холодную часть помещения, поэтому тепло не будет расходоваться напрасно. Существует несколько видов теплых полов. При их монтаже на поверхность устанавливают нагревательные элементы, которые перекрывают финишным материалом. Важно понять, какой тип наливной смеси можно использовать в том или ином случае.

Виды теплых полов

Существует две базовые технологии укладки теплых полов: электрическая и водяная. Первая подразделяется еще на две группы. Необходимо заранее разобраться, какой тип смеси подходит для той иной конструкции. Рассмотрим все варианты, отметим достоинства и недостатки. Укажем на виды смесей для наливного пола, которые подходят под конкретную технологию.

Электрический теплый пол

Для таких полов необходимо обеспечить подвод электроэнергии. Их ставят в частных домах, квартирах и офисах. На рынке строительных материалов распространено два вида нагревательных элементов:

• Греющий кабель. Состоит из 1-2 токоведущих жил. Диаметр кабеля: 5-8 мм. Есть провода с экраном и без него. Кабель монтируют под стяжку от 2 до 5 см. Его поставляют в виде бухты и укладывают на подготовленную поверхность змейкой.
• Нагревательный мат. По сути, это тот же кабель, но меньшего диаметра. Тонкий провод от 1.5 до 4 мм, раскатанный и закрепленный на специальном мате. Нагревательные элементы укладывают лентами по всей площади пола, скрепляя между собой с помощью специальных коннекторов. Высота стяжки над матами может составлять всего 5-10 мм.

Плюсы провода:

• регулирование мощности обогрева за счет размера шага укладки;
• подходит для монтажа во влажных помещениях;
• провод под стяжкой обладает теплоаккумулирующими свойствами.

Плюсы матов:

• поднимают уровень напольного покрытия всего на 3-4 мм;
• можно укладывать под стяжку прямиком на старый кафель;
• при монтаже не используют теплоотражающие материалы.

Главный минус электрического пола – высокая цена обслуживания. Особенно накладно ставить подобную конструкцию в регионах с высокой оплатой за электроэнергию.

Для электрических теплых полов рекомендуется использовать самовыравнивающиеся смеси на цементной или гипсовой основе.

Внимание! Маты нельзя укорачивать. При расчете площади выбирайте материал меньшей длины.

Полы с водяным отоплением

Водяные полы – один из самых распространенных вариантов отопления, применяющийся среди владельцев частных домов. Их можно запитать от главного обогревательного котла. В качестве теплоносителя используют обычную дистиллированную воду или специальные антифризы. Самые популярные – на основе растворов этилен- и пропиленгликоля.

Водные теплые полы – это система трубок, которую раскладывают на черновой стяжке. Вода проходит по всей площади, отдавая тепло на поверхность, после чего поступает в коллекторный шкаф. Из него теплоноситель уходит в котел или другой нагревательный аппарат.

Плюсы водной системы:

• экономичная система, не требующая расхода электроэнергии;
• водные трубы безопасны и не дают электрических наводок;
• напольное покрытие нагревается равномерно до комфортной температуры.

Основной минус – сложность установки. Простой человек вряд ли разберется в системе коммутации подводов и трубок. Еще один недостато  – это возможность протечки.

Для водяного пола лучше использовать смеси на основе цемента, так как стяжка получается довольно толстой.

Важно! Водный теплый пол нельзя подключать к системе центрального отопления в городской квартире.

Пленочно-электрический пол

В этом случае речь идет об инфракрасных матах, которые раскатывают под стяжку. ИК-пленка передает тепло не только наливному полу, но и окружающим ее предметам. В помещении нагревается мебель, предметы интерьера, а не воздух.

Плюсы пленочных полов:

• низкое потребление электроэнергии;
• простой монтаж под любой тип стяжки;
• небольшая толщина наливного пола.

Самый большой минус подобной конструкции – ее эффективность. Она слабо греет воздух, так как тепло передается только от поверхности пола. Пленка не обладает аккумулирующим эффектом. Это тоже можно отнести к недостаткам.

В качестве основной самовыравнивающейся смеси используют гипсовые растворы.

Важно! При выборе смеси отталкиваются, в том числе, и от типа помещения. Например, в комнатах с повышенной влажностью стоит использовать смеси на основе цемента. В сухих помещениях подойдут гипсовые растворы.

Готовим основание для теплого пола. Что нужно учесть

При установке конструкции теплого пола нужно рассчитать заранее некоторые параметры. Также необходимо проверить геометрию поверхности, выровнять ее, если потребуется. Установить на черновую стяжку специальную ленту и гидроизоляцию.

Подготовка к работе. Размещение мебели, учет температуры и расположения дверных проемов

Первое, что стоит учесть – это место установки. Можно сделать обогрев лишь в одной комнате или провести теплые полы по всему жилищу. Первый вариант мы не будем рассматривать, так как он является частным случаем. Поэтому сразу укажем на все подготовительные работы, которые необходимо провести до начала монтажа.

• Снимите старое напольное покрытие во всех комнатах. Тщательно очистите поверхности от непрочно держащихся частиц, выщербин. Уберите куски бетона, если таковые имеются.
• Загрунтуйте и замажьте раствором щели и прочие ямы.
• Снимите дверные коробки. Конструкция теплых полов будет проходить через дверные проемы. Учтите, что вам потребуется рассчитать высоту открывания двери, порожков. В некоторых случаях придется изменить конструкцию дверного проема, чтобы немного поднять коробку.
• Сделайте схему укладки труб или матов на бумаге. Учитывайте зоны нахождения мебели. В этих местах не нужно монтировать нагревательный элемент.
• Рассчитайте толщину стяжки и температурный режим для каждого помещения. Например, на кухне или в других нежилых помещениях можно сделать отопление на 2-4 °С ниже.

Если все подготовительные работы закончены, приступайте к следующему этапу.

Выявляем и устраняем перепады

Теперь вам нужно проверить геометрию полов по всем помещениям и отдельно по комнатам. Бывают случаи, когда уровень высот прыгает в пределах нескольких сантиметров. Частое явление – заваленные углы.

Выравнивайте полы с помощью строительного уровня. Лучше использовать лазерный инструмент, который строит линии по стенам. Делайте отметки по стене с помощью карандаша. Пройдитесь по всем помещениям.

Если где-то есть выбоина или уклон, залейте это место специальной универсальной смесью. Это грубые ровнители, которые помогают вывести геометрию в уровень. Создайте ровную поверхность, без сильных перепадов.

Монтируем демпферную ленту

Следующий шаг – установка материала, который будет предотвращать растрескивание поверхности при нагреве пола. Ленту клеят на подготовленное и зашпатлеванное основание стены с нижней части строго вертикально. Также из ленты делают «температурные швы». Обычно их укладывают между витками утеплителя.

Информация! Температурные швы делают в помещениях площадью более 40 м/кв. На меньших площадях можно обойтись установкой демпферной лентой по периметру.

Укладываем гидроизоляционный слой

Гидроизоляция выполняет две функции. Во-первых, она защищает дом от протечек. Актуально при обустройстве водных теплых полов. Во-вторых, слой предохраняет электрические элементы от попадания влаги через нижний слой стяжки.

Существует три вида гидроизоляции:

• пленка из полиэтилена или поливинилхлорида;
• литой слой из силикона;
• цементно-полимерная мембрана.

Чаще всего используют полиэтиленовые пленки. Они просты в монтаже, их стоимость невысока.

Заливка теплого пола финишным слоем

На полу монтируют конструкцию из теплоносителей. Ставят маяки для выравнивания высоты. Заливают черновой слой. Это может быть раствор бетона или сам наливной пол. Выгоднее использовать цементную смесь.

Важно! Черновую заливку покрывают грунтовкой.

Готовую конструкцию заливают наливными полами, пользуясь инструкцией на упаковке. Смесь заливают в несколько слоев. Финишный слой прокатывают специальным игольчатым валиком. Он помогает выгнать пузырьки воздуха.

Советы

Рассмотрим ряд советов, которыми поделились опытные мастера. Они подскажут пользователю, какие нормы и требования стоит соблюдать при монтаже наливного пола.

Толщина слоя стяжки

В этом случае мы говорим об общей величине. В нее входит как черновая часть, так и финишная заливка. Строители рекомендуют следующие параметры:

• для жилых помещений – от 5 до 7 см;
• на грунт – не менее 10 см;
• для промышленных участков – до 10 см.

При расчете толщины учитывают наличие перепадов, тип теплого пола, а также вид помещения (жилое, нежилое), где будет проходить монтаж. Рекомендации верны для установки водных или электрических систем.

Важно! Минимальная величина черновой стяжки должна составлять не менее 3 см.

Толщина слоя над системой теплого пола

В этом случае мы говорим о параметре, который указывает завод изготовитель. Для электрических систем информация дана выше в статье. Для ИК-матов параметр высоты должен составлять от 3 до 5 мм. Высота финишного слоя для водной системы от верхнего края трубы до верхней точки стяжки: 3-7 см.

Как проверить высохла ли стяжка?

Самый надежный способ – выдержать полы согласно временному промежутку, который указывает завод изготовитель. Обычно финишная стяжка сохнет от 2 до 6 дней. Некоторые смеси сохнут до 21 дня.

Внимание! Не стоит путать схватывание стяжки и ее полное застывание. Наливной пол выглядит полностью готовым уже через 4-5 часов. Он кажется прочным и полностью высохшим. Но не стоит проверять его на деле. Просто дайте материалу столько времени, сколько указывает производитель.

Когда можно включать систему отопления?

Обычно ориентируются на срок от 3 до 4 недель. В этом случае просохнет любая смесь. Полностью схватится финишное покрытие. Мы рекомендуем выдержать максимальные сроки. Сначала нужно подготовить черновую стяжку – это несколько недель. После чего должен высохнуть финишный слой. Добавляйте еще 2-3 дня к временным параметрам наливного пола, и только после этого включайте отопление.

Согласно СНиП, монтаж ламината или кафельной плитки можно осуществлять только спустя 28 дней от конца монтажа теплого пола. В качестве варианта финишной отделки можно использовать полимерную наливную смесь, например LEVL Coat 351.

Бесплатная консультация

Имя

Телефон*

Сообщение

Проблемы, связанные с системами напольного лучистого отопления

Все большее число людей выбирают системы лучистого отопления пола. Преимущества делают понятными причины такой популярности. Системы внутрипольного лучистого отопления обеспечивают комфортный и постоянный обогрев всего помещения, требуя гораздо меньше энергии по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха. Пол настолько удобен, что по нему можно ходить босиком даже в холодную погоду. У вас также есть преимущество зонального отопления. Это означает, что вы можете отапливать только те помещения, которые используются, что еще больше снижает количество тепла, затрачиваемого на обеспечение вашего комфорта. Другие преимущества включают низкие затраты на техническое обслуживание, более длительный срок службы и отказ от систем воздуховодов и надоедливых настенных радиаторов.

Однако в процессе эксплуатации систем отопления могут возникнуть проблемы, требующие срочного ремонта. Некоторые проблемы являются простыми, в то время как другие могут включать в себя несколько частей системы. Правильным решением будет обратиться к сертифицированному специалисту. Ремонт также прост, поскольку к системе можно легко получить доступ после определения места проблемы. В то время как некоторые ремонты и проблемы являются общими, другие зависят от типа системы лучистого отопления. Есть два вида систем обогрева пола, в которых используется излучение; один использует электричество в качестве варианта отопления, а другой, гидравлический, использует горячую воду или пар для нагрева. Это отличает проблемы и подход к ремонту.

Проблемы с системами электрического лучистого отопления

• Отключение автоматических выключателей: электрическое лучистое отопление не требует большого количества электроэнергии; тем не менее, в зависимости от вашего использования и размера дома важно иметь достаточно электроэнергии в коробке, чтобы поддерживать систему и предотвратить срабатывание автоматического выключателя. Средняя сила тока для современных домашних электрощитов составляет 200 ампер. Если ваш бокс не поддерживает такой объем, вам необходимо обновить его перед установкой.
• Повреждения электрического мата или кабелей: Кабели и электропроводящий мат изготовлены из прочного и долговечного материала. Кроме того, их размещение под полом гарантирует, что они не подвергаются большому риску повреждения. Тем не менее, треснутая плитка, более тяжелые предметы или ремонт дома могут привести к их повреждению и необходимости ремонта. В таких случаях ремонт должен быть выполнен как можно скорее из соображений безопасности и удобства.

Проблемы с системами водяного отопления

Водяные излучающие системы также имеют несколько общих проблем. В этой системе котел необходим как источник тепла. Некоторые проблемы, с которыми вы можете столкнуться, включают:

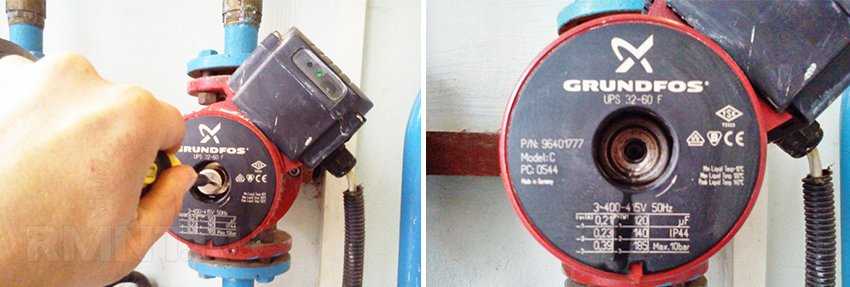

• Проблемы с зональными клапанами или циркуляционными насосами: Зональные клапаны и циркуляционные насосы используются для подачи горячей воды из котла во все трубопроводы. Если они сломаются или погнутся, это повлияет на качество отопления в вашем доме, поскольку по трубопроводу будет циркулировать меньшее количество воды.
• Проблемы с воздушной пробкой: система котла находится под давлением, и иногда в трубах могут образовываться пузырьки воздуха. Иногда эти пузырьки воздуха могут действовать как блокировка, препятствующая потоку горячей воды, создавая воздушную пробку.

Поиск и устранение неисправностей системы лучистого обогрева пола

Независимо от того, используете ли вы водяную систему водяного отопления пола, которая вырабатывает тепло за счет прохождения горячей воды через змеевик, или электрическую систему водяного отопления пола, в которой используются нагревательные кабели, узнайте, как устранять неполадки. ваша система важна. В этом посте мы рассмотрим некоторые из наиболее важных вещей, которые вам нужно сделать, чтобы устранить неполадки с теплым полом.

• Настенный термостат

Основной причиной проблем с системами внутрипольного лучистого отопления является неисправность настенного термостата. Когда ваш термостат неисправен, он не позволит нагреву работать должным образом. Термостаты, которые не закрываются должным образом, приводят к тому, что в комнате всегда холодно. Лучше всего то, что неисправные термостаты довольно легко проверить и заменить.

Первое, что вам нужно сделать при устранении неполадок с вашим термостатом, это проверить, поступает ли на него напряжение. Сделать это можно с помощью бесконтактного тестера напряжения. Если вы не обнаружите напряжения, есть большая вероятность, что вы отключили автоматический выключатель или перегорел предохранитель. Начните с сброса автоматического выключателя или замены перегоревшего предохранителя. Перепроверьте мощность. Если вы по-прежнему не получаете питание, проверьте напряжение на зональном клапане, если вы используете водяную излучающую систему. Что касается электрической системы, проверьте соединительную коробку. Всегда выключайте автоматический выключатель перед заменой термостата. Снимите крышку с термостата, отсоедините провода, ослабив винты, затем вытащите провода. Снимите старый термостат и возьмите его с собой, чтобы получить точную замену.

Чтобы сделать это, вы должны начать с выключения автоматического выключателя. Отсоедините провода, а затем выключите зональный клапан, чтобы отключить подачу воды. Вы также должны открыть сливной клапан, чтобы слить воду из нагревательного змеевика. После этого вам нужно отпаять свой старый вентиль от медной трубы подачи и горячей воды и трубы, ведущей к нагревательному змеевику. Не забудьте отнести свой старый клапан в домашний центр, чтобы получить точную замену.

Нагревательные маты или кабели располагаются под черновым полом или между черновым полом и чистым полом. Вам нужно снять верхний этаж, чтобы получить доступ к нагревательному мату или кабелю. Затем вы можете определить, какую часть необходимо заменить, сняв показания каждой секции с помощью цифрового мультиметра. Установите мультиметр в диапазон Ом. Не забудьте взять с собой комплект старых кабелей/матов, чтобы получить точную замену.

Если ваша комната недостаточно отапливается, есть вероятность, что ваш термостат откроется раньше, чем должен, или зональный клапан не откроется полностью. Также есть вероятность, что ваши нагревательные маты или кабели неисправны. Чтобы проверить, связана ли проблема с термостатом, замкните его с помощью перемычек. Что касается зональных клапанов, то их можно разобрать и почистить, чтобы они хорошо открывались. Неисправные секции нагревательных кабелей должны быть разделены по секциям, чтобы определить непрерывность в каждой секции.

Системы лучистого отопления и охлаждения

Начало страницы

СИСТЕМЫ ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ И ОХЛАЖДЕНИЯ



Водяные системы отопления и охлаждения используют жидкость, обычно воду, а иногда и антифриз, в качестве теплоносителя, который распределяется по системе пластиковых трубопроводов по всему зданию.

Водяное отопление и охлаждение — это технология со 100-летней историей, которая постоянно развивается. Хотя некоторые гидравлические системы используют фанкойлы, охлаждающие балки, конвекторы или радиаторы для передачи тепловой энергии в помещение или из него, в наиболее эффективных и удобных гидравлических системах используются излучающие поверхности, иногда называемые излучающими панелями, для обогрева и охлаждения помещений.

Введение

В системе лучистого отопления нагретая жидкость распределяется от источника теплой воды (например, геотермальной системы, котла) по пластиковым трубам, встроенным в полы, стены или потолки помещения. Трубка отводит тепло к открытой поверхности, которая действует как большой мягкий радиатор.

Когда нагретые поверхности излучают более 50% своей тепловой энергии за счет инфракрасного излучения, они известны как системы лучистого отопления. В полу с подогревом теплая поверхность излучает тепло на все, что находится в пределах прямой видимости пола, нагревая предметы и людей в помещении, а также позволяя теплому воздуху мягко подниматься от пола. Полученный комфорт не имеет себе равных с другими формами подачи тепла.

Системы лучистого охлаждения обычно разрабатываются в сочетании с лучистым отоплением и могут обеспечивать циркуляцию охлажденной жидкости по одной и той же сети встроенных пластиковых трубок. Эта сеть труб может превращать полы, стены и потолки в охлаждаемые поверхности, которые равномерно поглощают ощутимую* тепловую энергию, включая лучистую энергию от солнечного излучения, людей, света, компьютеров и т. д., в дополнение к некоторой конвективной передаче тепла от воздуха.

*Тепло, вызывающее изменение температуры объекта, называется явным теплом.

Когда требуется осушение и приток свежего воздуха, лучистое охлаждение обычно берет на себя часть охлаждающей нагрузки, в то время как специальная система наружного воздуха (DOAS) удовлетворяет требованиям притока воздуха и осушения, устраняя скрытую* тепловую нагрузку. Также могут использоваться другие технологии осушения, такие как осушающие тепловые колеса. Поскольку система лучистого охлаждения может справиться с большей частью охлаждающей нагрузки (в зависимости от климата и т. д.), требования к воздушной системе и общее потребление энергии могут быть значительно снижены. Результатом является более комфортное внутреннее пространство с эффективной гибридной системой лучистого/воздушного охлаждения.

*Тепло, вызывающее изменение состояния без изменения температуры, называется скрытым теплом.

Поскольку функция систем кондиционирования помещений заключается в контроле потерь тепла людьми в помещении, наиболее эффективным способом сделать это является устранение холода внутренних поверхностей с помощью водяных излучающих систем. Воздушные системы отопления окружают людей горячим сухим воздухом, чтобы компенсировать потерю тепла нашими телами, но они никогда не бывают по-настоящему комфортными.

Излучающие системы безопасны, мягки, бесшумны, устойчивы и невидимы и обеспечивают непревзойденный комфорт благодаря использованию теплых поверхностей.

Когда температура наружного воздуха высокая, а солнечные лучи нагревают здания через окна, самый удобный способ обеспечить комфорт — окружить людей более прохладными поверхностями. Когда для кондиционирования помещения используется лучистое охлаждение, требуется меньше холодного воздуха. Это снижает потребность в больших объемах воздуха и, как следствие, шум и сквозняки, а также обеспечивает комфорт пассажиров. Некоторый объем прохладного, сухого, свежего обычно подается в сочетании с лучистым охлаждением.

В системе лучистого отопления или охлаждения каждый контур трубопровода обычно соединяется с распределительным коллектором. Коллекторы часто включают клапаны управления потоком для каждого контура, что упрощает зонирование помещений без дополнительных трубопроводов или клапанов. Покомнатное зонирование – наиболее удобная и эффективная стратегия управления.

Повышение эффективности

Гидравлические системы более эффективны, чем воздушные системы, благодаря более высокой удельной теплоемкости воды по сравнению с воздухом, а также тому факту, что гидравлические циркуляционные насосы (насосы) используют часть электроэнергии, потребляемой вентиляторами.

Гидравлические системы более эффективны, чем системы на основе хладагента, из-за высокой удельной теплоемкости воды и того факта, что гидравлические циркуляционные насосы потребляют часть электроэнергии, необходимой для компрессоров. Вода является естественным хладагентом и не вызывает опасений по поводу окружающей среды, связанных с утечкой, фреонами, потенциалом глобального потепления (GWP) или воспламеняемостью.

Современные гидравлические циркуляционные насосы обычно используют двигатели с регулируемой скоростью (также известные как двигатели с электронной коммутацией [ECM]), чтобы обеспечить только то количество тепловой энергии, которое необходимо в любой момент времени. Это одна из причин, почему гидравлические системы настолько эффективны, поскольку эти маленькие циркуляционные насосы часто используют 75-9На 0% меньше энергии для передачи тепла по сравнению с вентиляторами.

Теплая вода может производиться с помощью различных источников тепла, таких как высокоэффективные котлы, геотермальные тепловые насосы, тепловые насосы типа «воздух-вода» и солнечные коллекторные системы. Теплая жидкость может также поступать из отходов тепла других операций охлаждения и промышленных процессов. Многие системы лучистого отопления выдерживают расчетные нагрузки при температуре жидкости 110ºF (43ºC) или ниже.

Некоторые системы лучистого отопления также работают как системы охлаждения, циркулируя охлажденную воду через полы, стены или потолки в сезон охлаждения для поглощения тепловой энергии из помещений. Системы лучистого охлаждения повышают комфорт и эффективность, поскольку охлаждающая нагрузка на традиционную воздушную систему может быть значительно снижена, что снижает движение воздуха, шум и сквозняки. Уменьшения размера оборудования для обработки воздуха часто бывает достаточно, чтобы компенсировать стоимость труб отопления/охлаждения.

Системы радиационного охлаждения обычно устанавливаются в коммерческих помещениях, где влажность можно контролировать с помощью компьютеризированных систем управления для управления осушением воздуха и предотвращения образования конденсата, или в засушливом климате, где температура охлаждаемых поверхностей всегда выше естественной точки росы окружающего воздуха. .

Материалы

В то время как несколько материалов для пластиковых труб, представленных подразделением PPI Building & Construction, предназначены и одобрены для систем лучистого отопления/охлаждения, чаще всего используются материалы PEX, PE-RT и PEX-AL-PEX. Также используется сматывающийся полипропилен.

Эти материалы достаточно прочны, чтобы выдерживать суровые условия на стройплощадке, достаточно гибки, чтобы их можно было устанавливать в виде длинных непрерывных отрезков, и рассчитаны на давление для работы при температурах до 180ºF (82ºC). Они одобрены стандартами механических моделей в США и Канаде для применения в системах водяного отопления.

Подробнее о каждом из этих материалов для труб, включая конкретные стандарты продукции, в соответствии с которыми они производятся, читайте на веб-страницах, посвященных каждому материалу.

Области применения

Водяные системы лучистого отопления или лучистого охлаждения используются практически во всех типах жилых, коммерческих, административных и промышленных зданий.

• Жилые — дома на одну и несколько семей, квартиры, многоквартирные дома
• Коммерческие — Офисы, гостиницы, склады, магазины, торговые центры, аэропорты, лыжные базы, катки
• Промышленность — Фабрики, склады, ангары для самолетов, морозильные камеры
• Учреждения – Школы, детские сады, колледжи, библиотеки, музеи, больницы, клиники, тюрьмы

Кроме того, другие области применения встроенных радиационных труб включают подогрев поверхностей пола для сушки предметов на полу, например, в Региональном агентстве по очистке сточных вод района Биг-Беар, и охлаждение бетонных конструкций, чтобы ускорить их отверждение, например, в Уилшире. Гранд Центр.

Преимущества

Отопление и охлаждение жилых помещений с помощью водяных излучающих поверхностей является эффективным, бесшумным, незаметным, чистым, управляемым, надежным, не требующим технического обслуживания и чрезвычайно удобным. Это означает, что излучающие системы могут повысить комфорт при одновременном снижении потребления энергии на отопление и охлаждение, а излучающие системы также снижают эксплуатационные расходы и расходы на техническое обслуживание.

Благодаря своей высокой удельной теплоемкости по сравнению с воздухом вода является гораздо лучшим проводником тепловой энергии.

• Водяная труба с номинальным диаметром 3/4 может передавать такую ​​же тепловую энергию, что и воздуховод размером 14 x 8 дюймов
• Водяной циркуляционный насос, перемещающий теплую жидкость, обычно может вырабатывать ту же тепловую энергию, что и воздушный вентилятор, потребляя на 75-90 % меньше электроэнергии

Поскольку системы лучистого отопления могут обогревать помещения с очень низкой температурой воды, эффективность источника тепла обычно повышается. Это означает, что системы с устройствами, работающими на ископаемом топливе, обеспечивают более высокую эффективность за счет работы в режиме конденсации, а тепловые насосы типа «воздух-вода» или «вода-вода» обеспечивают более высокие коэффициенты полезного действия (КПД). Во многих случаях тепловые насосы могут быть меньше и потреблять меньше электроэнергии, чем при распределении тепла через воздушную систему.

Лучистое отопление позволяет установить термостат на 4ºF (2ºC) ниже, чем в традиционных системах горячего воздуха без ущерба для комфорта. Эти более низкие рабочие температуры в сочетании с превосходными свойствами теплопередачи воды могут снизить потребление топлива, потенциально экономя до 30% в год на расходах на отопление

Поскольку излучающие трубы встроены в полы, стены или потолки, на полу остается больше свободного места. и меньше места, потерянного для воздуховодов.

Многие проектировщики используют системы лучистого отопления для повышения энергоэффективности и комфорта, а также для получения сертификатов и признаний экологичных и устойчивых систем, таких как LEED®.

Системы лучистого отопления и охлаждения легко интегрируются в механическую среду здания и могут сочетаться с геотермальными источниками тепла и традиционными методами распределения HVAC для высокопроизводительных гибридных систем. Комбинированные системы лучистого отопления и охлаждения обеспечивают равномерный и эффективный обогрев и охлаждение и являются экономичным способом достижения более высокого уровня энергоэффективности здания.
