Как заделать кирпичную трубу на крыше из металлочерепицы: Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Как заделать щель между трубой и кровлей

Содержание

1. Чем заделать щели между трубой и шифером
2. Раствор из цемента с асбестом
3. Фартук из оцинкованного металла или нержавеющей стали
4. Заделка щелей около трубы на крыше из ондулина и битумной черепицы
5. Герметизация круглой трубы
6. Герметизация кирпичной трубы на крыше
7. Герметизация трубы на крыше из профнастила и металлочерепицы
8. Если труба на крыше кирпичная
9. Если труба на крыше круглая

Вывели дымоход через крышу и не знаете, как и чем закрыть щель между трубой и крышей? Но мы знаем об этом. От сверхбюджетных способов заделки шифера до трудоемких способов заделки швов на металлочерепице и профнастиле, подробно расскажем о каждом из них. Изучите варианты и выберите правильный. Пошаговая инструкция и описание функций всех способов герметизации стыка трубы и потолка прилагаются.

Чем заделать щели между трубой и шифером

Шифер – самый бюджетный кровельный материал. Поэтому решения по закрытию зазора между трубой и кровлей также должны быть дешевыми, а также простыми и быстрыми в реализации.

Так что если вы ищете, чем замазать щель между трубой и шиферной крышей, лучше всего для этих целей подойдет асбестовый раствор. Если вам нужен более технологичный и прочный способ герметизации стыка, то наденьте на трубу стальной фартук.

Раствор из цемента с асбестом

герметизация трубы на шиферной крыше смесью цемента и асбеста – ручной, но не менее эффективный метод. Ведь не зря асбест продолжают использовать для изготовления огнеупорных покрытий и материалов, несмотря на его подмоченную репутацию.

Сам метод прост: смоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между дымоходом и шифером. Самое главное не забыть латексные перчатки и средства защиты органов дыхания. Тем не менее репутация этого материала не просто испорчена — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. А асбест особенно опасен при попадании в легкие. Но если соблюдать простые меры безопасности, риск практически нулевой.

А теперь пошагово расскажем, как заделать щель между трубой и потолком асбестовым раствором:

1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест будет в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
2. Замоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
3. Перед укладкой трубы на крышу окружающий шифер и 100-150 мм дымохода тщательно очищают от грязи и обезжиривают.
4. Полученным раствором замазывают зазор между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного уйти на трубу, чтобы лучше к ней прилипнуть. А вот на спине нужно сделать из смеси небольшой горб с острым «гребнем» посередине и плавными спусками. Это нужно для того, чтобы снег не скапливался за трубой, а был, так сказать, подрезан и скатывался по бокам.
5. Смоченными в воде руками разгладьте раствор, чтобы не было выступов и шероховатостей, которые могут помешать стоку воды или таянию снега.

Асбестовый раствор очень дешев и без проблем выдерживает температуру выше 1000°С, поэтому им можно замазать щель между трубой и потолком бани, не опасаясь, что смесь растрескается от нагрева. Кроме того, асбестовый раствор имеет отличную адгезию к шиферу, он устойчив к агрессивным веществам и экстремальным температурам. Но у него есть три основных недостатка.

Во-первых, стык между трубой и потолком не должен быть очень широким. В противном случае смесь под шпаклевку просто провалится в щель. Даже если вам удастся заделать большую щель, раствор со временем начнет крошиться, что приведет к протечке.

Во-вторых, прилипший к трубке раствор выглядит некрасиво. Если речь идет о бане или хозяйственной постройке, это может быть и не важно, а вот герметизация дымохода на крыше дома – совсем другое дело.

В-третьих, узел ненадежен. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы кровля поплыла при первом же дожде. Но даже при соблюдении технологии вряд ли срок службы соединения превысит 15 лет.

Опять же, это приемлемо для ванной комнаты, но не для крыши основного дома.

Фартук из оцинкованного металла или нержавеющей стали

Еще один недорогой способ закрыть щель между шиферной крышей и круглой трубой. Однако, в отличие от асбестового раствора, этот метод подходит для всех видов неметаллических кровель.

Стальной фартук или втулка на трубе представляет собой основу из плоской стальной пластины, к которой приварен конус со срезанным верхом. Конус размещается на круглом дымоходе и герметизируется, а основание крепится к кровельному покрытию. В результате получается надежное и долговечное устройство, которое при правильном монтаже способно сохранять герметичность на протяжении нескольких десятков лет.

Так выглядит фартук из нержавейки для герметизации прохода круглой трубы через скатную крышу

герметизация трубы на крыше стальным фартуком выполняется в семь этапов:

1. Шифер и труба очищаются от грязи, а если пирог крыши с утеплителем еще не установлен, промываются струей воды.
2. На трубу укладывается фартук так, чтобы подложка плотно прижималась к кровельному покрытию и уходила под конек. Если выход трубы находится далеко от конька, стальной лист наращивают так, чтобы его верхний край оказался ниже конькового бруса не менее чем на 60 мм. Это нужно сделать в обязательном порядке, иначе стык между трубой и потолком будет течь, сколько бы герметика вы ни использовали.
3. Основание прикручено к коробке потолочными шурупами с прокладкой из резины EPDM для защиты стыков от протечек. По этой же причине в вершину волны закручивают саморезы. Прежде чем вкручивать шурупы, в шифере необходимо просверлить отверстия, чтобы он не треснул.
4. Боковые края нижней части фартука загибают молотком так, чтобы они плотно прилегали к шиферу, и промазывают полиуретановым или силиконовым герметиком.
5. На трубу устанавливается хомут и зажимается в месте перехода между фартуком и дымоходом.
6. Зажим тщательно герметизируется. Для лучшей защиты возле хомута можно поставить воротник с «юбкой», который будет отсекать воду от соединения.
7. В зазоры, образовавшиеся между основанием и волнами, укладывается герметик до задувания шифера или пенопласта.

Как и асбестовый раствор, этот метод герметизации также подходит для закрытия стыков между дымоходом и шифером. Самое главное в этом случае – использовать высокотемпературный герметик.

Желательно, чтобы фартук был из нержавеющей стали – так срок службы будет исчисляться несколькими десятками лет. Допустима и оцинкованная сталь, но тогда узел прохода труб через крышу, скорее всего, придется ремонтировать или переделывать в течение 15-20 лет.

Преимущества стального фартука для герметизации шиферной кровли:

• дешевизна;
• продолжительность;
• относительно простая установка;
• устойчивость к высоким температурам;
• легкий ремонт и реставрация.

Недостатки метода:

• в нижней части трубы между дном фартука и шифером могут поселиться насекомые, птицы и грызуны;
• без установления основания под конек гарантируется протечка;
• повышенная вероятность промерзания из-за разницы в теплопроводности между шифером и металлом.

Заделка щелей около трубы на крыше из ондулина и битумной черепицы

В отличие от сланца для ондулина и мягкой черепицы выпускаются специальные переходные элементы. С ними герметизация дымохода на крыше значительно упрощается и сводится к установке этих элементов в правильном порядке. Хотя тут есть свои тонкости.

Герметизация круглой трубы

Вентиляционная труба на крыше при проходе через кровельные материалы на битумной основе формируется всего за несколько минут с помощью простого проходного элемента. Для ондулина монтаж осуществляется в пять шагов:

1. Проходной элемент устанавливается на трубу или на место ее будущего монтажа, с нахлестом на нижний слой ондулина 17 см и более.
2. Примерно посередине перекрытия проходной элемент крепится к обрешетке вверху каждой волны, кроме двух крайних.
3. Плиты ондулина укладываются по бокам проходного элемента и закрепляются внахлест волной.
4. Поверх проходного элемента укладывается еще один лист ондулина и закрепляется с нахлестом не менее 17 см.
5. Вентиляционная труба полностью собрана и крепится к проходному элементу четырьмя саморезами.

герметизация труб на мягкой кровле с проходным элементом еще проще:

1. На крышу прикладывают проходной элемент и отмечают место для отверстия.
2. Картонный шаблон кладут поверх намеченного отверстия и обводят вокруг него.
3. По внешней линии вырезается отверстие.
4. На край проходного элемента сплошным слоем наносится герметик, после чего он устанавливается на отверстие и фиксируется саморезами.
5. Завершающим этапом является установка самой трубы.

Процесс установки наглядно показан на видео:

Если вы ищете, чем закрыть щель между трубой отопления и потолком, стандартные пластиковые элементы не подойдут. Для этого понадобится гибкий переходник Мастер Флеш – эластичная манжета в виде ступенчатого конуса с алюминиевой складкой по контуру, надежно герметизирующей стыки. Так как между трубой и кровлей должно быть достаточно большое расстояние, чтобы битумное покрытие просто не расплавилось от высокой температуры, выбирайте переходники на большую площадь. Основание проходного элемента должно закрывать не менее 40 мм кровельного покрытия с каждой стороны.

Мастер Флэш обычно ставится на уже готовую трубу, но без установленного аэратора, если это предусмотрено конструкцией:

1. На переходнике вырезают несколько ступеней так, чтобы диаметр отверстия в нем был чуть меньше диаметра трубы.
2. Переходник ставится на дымоход и его нижняя часть обводится по контуру.
3. Основание оставляют ровным для мягкого потолка, либо ему придают форму ондулиновых волн – оно должно плотно прилегать к потолку.
4. Перед заделкой стыка трубы с кровлей кровельное покрытие очищают от грязи и обезжиривают.
5. По отмеченному контуру наносится силиконовый герметик.
6. Master Flash крепится к потолку саморезами.

Мастер Флэш изготовлен из резины, устойчивой к высоким температурам и ультрафиолетовому излучению, поэтому с помощью этого переходника также можно заделать трубу на крыше бани.

Но только если он изолирован.

Герметизация кирпичной трубы на крыше

Проход каменной трубы через крышу герметизировать сложнее, чем круглую. Стык между трубой и кровлей из ондулина закрывается специальными фартуками, а между дымоходом и кровлей из битумной черепицы – ендовными коврами.

Установка брендированного фартука осуществляется в несколько этапов:

1. По периметру трубы на расстоянии 2-3 см делается дополнительный короб с брусом.
2. Перед сборкой ондулин и трубу очищают и обезжиривают.
3. Снизу на трубу примеряют соседний фартук и отрезают так, чтобы он выступал волной с каждой стороны дымохода.
4. Фартук располагают вплотную к трубе и прибивают к вершине каждой волны, кроме крайних.
5. Два нижних угла трубы заклеивают лентой Ондуфлэш, приклеивают ее внахлест на волну ондулина и 10-15 см на трубу. Лишнюю часть ленты отрезаем и подгибаем, приклеиваем к фартуку.
6. На трубу накладывают боковые планки и отмечают места разрезов: они должны повторять форму трубы.
7. Обрезанные боковые фартуки крепятся возле трубы к брускам дополнительной коробки.
8. Герметизируйте за кладочной трубой на крыше ленту Ондуфлаш. При этом нахлест на ондулин должен быть не менее 15 см, а на трубу – не менее 10 см. Лента должна быть тщательно профилирована в кровельное покрытие, чтобы не было складок, куда может стекать вода.
9. Стыки фартуков и стен также герметизируются лентой Ондуфлэш шириной 10-15 см.
10. Металлические полосы укладывают в верхнюю часть фартуков, и прикручивают их саморезами к трубе. Верх фартука или уплотнительной ленты должен выступать прибл на 5 мм выше фиксирующих планок.
11. Фартук и ленту слегка подгибают и образовавшийся зазор заполняют силиконовым или полиуретановым герметиком.
12. Лист ондулина укладывается за трубой так, чтобы она не доставала до стены на ок. 6 см, и ее пропускают под коньковый брус.

Герметизация кирпичной трубы на кровле из мягкой черепицы осуществляется путем нарезки и наклеивания ендовного ковра:

• по периметру трубы крепится деревянный брусок треугольной формы с плечом не менее 5 см и на него укладывается вагонка-одеяло;
• кладочная труба оштукатуривается и покрывается битумной грунтовкой на высоту не менее 300 мм;
• из ендовного ковра изготавливаются шаблоны, которые должны покрывать всю трубу, покрытую битумной грунтовкой, примыкающий стержень и кровельное покрытие толщиной 200 мм;
• для создания рисунка ковер ендовы прикладывается к нужной стороне трубы, и на нем отмечаются линии дымохода и стержня;
• на выкройке должны быть предусмотрены нахлесты, закрывающие углы трубки;
• на готовую выкройку тонким слоем наносится мастика и приклеивается к дымоходу, а в углах прогревается строительным феном;
• сначала пришивается выкройка переда, после – бока, в последнюю очередь – спинка;
• сверху ковер ендовы крепится к трубе стопорными планками, поверх которых наносится герметик.

Герметизация трубы на крыше из профнастила и металлочерепицы

Профнастил и металлочерепица – родственные материалы, поэтому подход к герметизации стыков между трубой и кровлей практически одинаковый. Отличия есть, но они небольшие. Например, для оформления верхнего присоединения дымохода на кровле из металла можно использовать переходной элемент, повторяющий форму волн на листе. Это немного упрощает монтаж, но из-за дороговизны переходного элемента вместо него обычно устанавливают стальную пластину, окрашенную в цвет кровли.

Как и в случае с ондулином, способ герметизации стыка кровельного материала и дымохода зависит от формы трубы. Если труба на крыше дома прямоугольная, щель закрывается набором дополнительных стальных элементов. Если она круглая, для герметизации трубы используется гибкий переходник Master Flash.

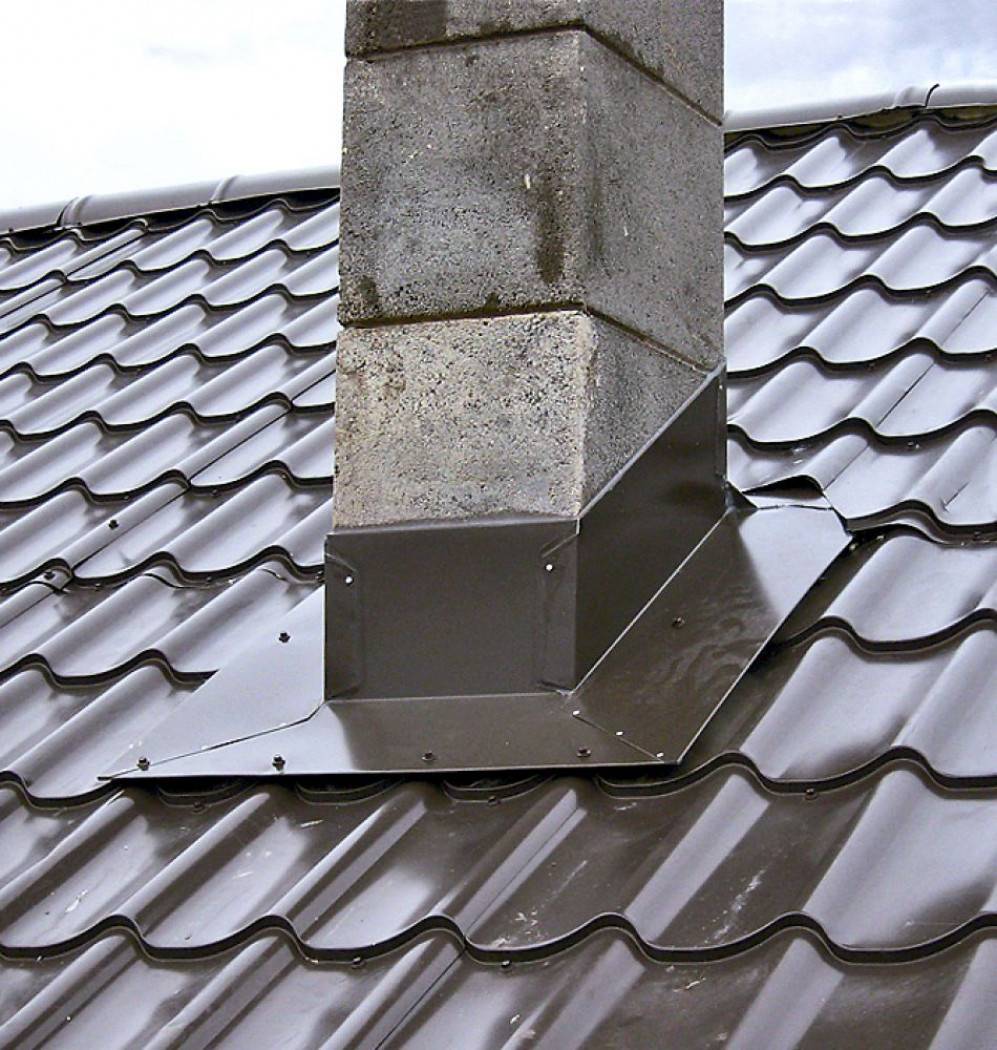

Если труба на крыше кирпичная

Герметизация трубы на крыше из металла или профнастила – это процесс, который условно можно разделить на два этапа:

1. Монтаж фартука на кровельное покрытие.
2. Обеспечить плотное прилегание фартука к трубе.

И для каждого из этих этапов есть два основных решения. Начнем с установки фартука.

Сначала нужно подготовить крышу:

1. Гидроизоляция начинается на дымоходе и крепится к нему. Это важно, так как при наличии зазора между дымоходом и гидроизоляцией конденсат, который может образоваться на трубе под фартуком, будет стекать прямо в утеплитель.
2. Снизу и сверху, возле трубы, насыпаются дополнительные лотки для короба. Это нужно для того, чтобы фартук не болтался в воздухе. В противном случае его может деформировать снежная шапка зимой или трудный монтажник, наступивший на дополнительный стержень, например, при установке ТВ-антенны на крыше.
3. Труба и покрытие очищаются от грязи и обезжириваются.

На подготовленное покрытие устанавливается фартук либо с заделкой стыков доборных элементов, либо с их складыванием.

В первом случае процесс монтажа начинается с установки нижней планки рядом с трубой. На нем отмечают углы дымохода, отступают от этих меток на 2-3 см в сторону ближнего края планки и отрезают по этой линии часть верхнего плеча доборного элемента. Делается надрез на изгибе уголка и сгибается стержень так, чтобы он обвился вокруг трубы.

Затем по всей длине планки на кровельное покрытие наливается двухсторонняя самоклеящаяся бутиловая лента, поверх нее крепится герметик, чтобы под фартук не попадала пыль и не могли забраться животные или насекомые, слой герметик наносится поверх герметика.

Шатун устанавливают возле дымохода, закрывая им стык между трубой и кровлей. При этом к кладке он крепится анкерами, а к металлической крошке или гофрокартону – кровельными саморезами с прокладкой из каучука EPDM. Саморезы вкручиваются перпендикулярно листу вверху каждой волны.

Боковые шатуны крепятся аналогичным образом: обрезаются по размеру трубы, загибаются, но устанавливаются только на бутиловый скотч и герметик, без уплотнителей. Кроме того, герметик наносится и на нижнюю часть фартука так, чтобы он полностью закрывал линию стыка планок. При креплении боковых планок к потолку расстояние между саморезами не должно превышать 15 см.

Последний зазор между трубой и кровлей закрывается упорной планкой с очень широким нижним плечом. Лучше, чтобы он был из стали с полимерным покрытием в цвет кровельного материала. Но допустимы и листы из нержавеющей стали. Листы из оцинкованной стали устанавливать нежелательно – срок службы такого материала при установке на крышу обычно не превышает 15 лет, тогда как профнастил или металлочерепица служат 20-50 лет, в зависимости от типа покрытия. Во-первых, лист оцинкованной стали за трубой необходимо менять гораздо раньше, чем потребуется ремонт или реконструкция кровли; во-вторых, может стать очагом коррозии и привести к преждевременному повреждению окружающего кровельного материала.

Верхний брусок также обрезается и сгибается так, чтобы он полностью закрывал торцы боковых частей фартука. Затем его прикрепляют к бутиловой ленте, уложенной по контуру основного листа.

Ширина нижнего плеча доборного элемента должна быть не менее 45 см при уклоне кровли не менее 15°. На более плоских крышах верхняя часть фартука должна быть еще шире, при этом дополнительно необходимо нанести герметик на весь стык между доской и соломой снизу и по бокам.

Там, где опорная пластина примыкания будет располагаться под верхним листом профнастила или металлочерепицы, стержень крепится саморезами с плоской головкой. Это нужно для того, чтобы крепеж не мешал укладке кровли. В открытой части штанга крепится обычными потолочными саморезами.

Лист гофрокартона или металлочерепицы кладут поверх верхнего шатуна и подводят под конек. Перед укладкой на ровную поверхность цевья наклеивают липкую ленту, затем на нее наклеивают герметик и наносят герметик. Чтобы уплотнение попало точно в волну, сначала тестируют верхний лист и размечают гофры. Если этого не сделать, выступы уплотнителя могут не совпасть с рифлением на стальной пластине. Прикрепите кровельный материал так же, как и на остальной части крыши.

Стыковой способ монтажа фартука эстетичен, долговечен, но очень сложен в реализации даже для профессиональных кровельщиков. Достаточно небольшой ошибки, чтобы крыша вокруг трубы начала протекать.

Складной способ установки фартука более надежен в плане герметичности, так как основная идея заключается в минимизации повреждений ламелей. По сравнению с прикладом этот метод имеет три функции:

1. Щит крепится к потолку хомутами, а не саморезами.
2. Боковые молдинги на ближней к коньку торцевой стороне не отрезают, а заворачивают в конверт и прикрепляют к заднему переходу фальцем.
3. Передняя планка также крепится к бокам складкой.

В результате фартук получается цельным, и держится не только на саморезах, но и благодаря шовным соединениям планок между собой. Подробнее о том, как герметизировать дымоход на крыше этим методом, смотрите в видео:

Хотя шовный фартук не требует таких же точных измерений и раскроя, как стыковый фартук, он гораздо более трудоемкий. К тому же сделать его невозможно без специальных инструментов для гибки металла, в то время как для сборки методом встык нужны только ножницы по металлу, маркер и рулетка. А вот для тех, кто решил заделывать стык между трубой и кровлей самостоятельно, лучше подойдет фальцевый способ монтажа – да, это займет больше времени, но вероятность ошибки гораздо меньше.

Теперь о герметизации стыка между фартуком и трубой. Вы можете сделать это двумя способами:

• вырежьте в трубе штробу, вставьте в нее планки фартука и залейте герметиком;
• установить на трубу специальный хомут (комплект верхних стопорных планок) и уплотнить ее.

Оба метода эффективны и надежны, но стробирование в настоящее время используется редко. Во-первых, прорезать правый стробоскоп сложно, особенно в старой трубке. Во-вторых, вы можете случайно прорезать слишком глубоко и повредить дымоход. В-третьих, на трубе возле штробы возникнет мостик холода, что может привести к увеличению количества сажи внутри дымохода.

Поэтому намного предпочтительнее герметизировать трубу на крыше хомутом. Для этого на трубу, которая давит на фартук, сверху натыкаются небольшие планки с расширением. В это расширение помещается толстый слой полиуретанового герметика. Он заполняет все недостатки и затвердевает, образуя прочный, водопроницаемый барьер.

Если труба на крыше круглая

Чтобы закрыть зазор между крышей из профнастила или металлочерепицы и круглой трубой, используйте уже упомянутый переходник Master Flash. Устанавливают его примерно так же, как и на заборник ондуле, но функций три:

1. По возможности переходник следует прикрепить к профнастилу внизу и вверху волны. Прикрепления к боковым секциям лучше избегать, если это возможно.
2. Так как придать основе форму, которая будет в точности копировать гофры листовой кровли, невозможно, мастер-прошивка обрабатывается герметиком дважды: при приклеивании, а затем еще раз в местах у сгибов.
3. На крышах из профнастила с большой высотой волны переходник устанавливается ромбом.

С помощью эластичного переходника можно герметизировать только вентиляционные и утепленные дымоходы. Для неизолированных труб необходимо использовать стальные хомуты и герметик для покрытия всех стыков хомутов с трубами и стальными пластинами.

Устройство примыкания кровли к дымоходу — Статьи «Первый Стройцентр» в Екатеринбурге

Современные кровельные конструкции отличаются герметичностью, надежностью и долговечностью. Грамотный монтаж всех элементов позволит исключить образование конденсата, намокание стен и приведение в негодность основных конструкционных элементов, в частности, растрескивание стропильной системы, мауэрлата. При обустройстве крыши особенно необходимо позаботиться о герметичности примыкания кровли к трубе дымохода. Качественное выполнение кровельных работ обеспечит длительный срок службы строения, позволит исключить промерзание кровли и протекание.

В чем сложность устройства примыкания к трубе дымохода?

В ходе строительных операций необходимо создать максимально надежный барьер между кровельным стройматериалом и дымоходной частью. Это позволит исключить дальнейших переделок и дополнительных затрат. Сложности возникают из-за следующих факторов:

• Повышенная температура. Дымоходная часть достаточно сильно нагревается, что может нагреть и кровельный лист до критической температуры.

• Технологический зазор. Образовавшийся зазор в месте примыкания кровли к металлической трубе дымохода необходимо обязательно загерметизировать герметиком с наилучшими гидрофобными характеристиками.

• Снеговая нагрузка. Необходимо стыковочную часть надежно зафиксировать, в частности место примыкания к фановой трубе. Чтобы конструкция смогла выдерживать любую оказываемую на нее нагрузку.

Защитную фартуковую систему сегодня изготавливают из алюминиевой гибкой ленты или специального стального листа с полимерным покрытием. Это помогает достичь требуемой пожаробезопасности, герметичности и долговечности конструкции.

Как сделать примыкание дымовой трубы: основные моменты

1. Нанесение разметки. Устанавливается на какой высоте будут расположены доборные элементы.

2. Подготовка основания. Убирают весь мусор и посторонние предметы.

3. Раскройка. Вырезают материал, оцинкованный лист с полимерным основанием для создания соответствующего фартука.

4. Герметизация. Выполняется при помощи мастики, специального герметика. Материал позволяет исключить протекание и образование конденсата в подкровельном пространстве.

При выполнении кровельных работ важно позаботиться о хорошей вентиляции. В противном случае дымоход около кровли может нагреться до высоких температур. Важно отметить, что, если в качестве кровельного изделия используют черепицу, обустройство дымоходной части обычно выполняют после укладки кровельного материала. Лучше всего использовать самоклеящуюся гидроизоляционную ленту, тогда не возникнет вопроса, чем заделать стык кровли и дымохода. Качественная отделка зазора между профлистом и дымоходной конструкцией является гарантией длительного срока службы кровельного покрытия.

Особенности примыкания металлочерепицы к трубе дымохода

Сегодня существуют различные способы фиксации и герметизации доборных компонентов крыши. В местах соединения металлочерепицы к трубе обычно монтируют специальный фартук. Он должен располагаться так, чтобы обеспечивать наилучший водооток, исключать образование влаги, воды. Места стыковок обрабатывают специальной кровельной лентой. Дополнительно следует позаботиться о вентиляции подкровельного пространства, чтобы с одной стороны кровельная конструкция была герметичной, а с другой обеспечивала требуемый воздухообмен.

Этапы работ выглядят следующим образом:

• Штробление дымохода из кирпича. На наружной части, выступающей над крышей, делается углубление в 1,5–2,5 см. В качестве инструмента используют круглошлифовальную машинку.

• Укладка профлиста. Его необходимо смонтировать от нижнего примыкания дымоходной части и основания настила до карниза. Это требуется сделать для лучшего водоотведения.

• Установка профиля. Необходимо вставить профиль в подготовленную в трубе канавку. При помощи ножниц по металлу разрезать его на требуемые размеры. Необходимо, чтобы листы были плотно прижаты, обеспечивали герметичное примыкание дымохода к кровле. Конструкция должна быть уложена внахлест.

• Фиксация профлиста. Используя саморезы, закрепляют лист к трубе. Места стыков необходимо обработать герметиком, который не боится высоких температур.

Вокруг трубной части всегда выполняется обвод при помощи защитных планок из стали с соответствующим полимерным покрытием. Обход трубы дымохода кровли нужно начинать только после укладки металлочерепицы. В процессе работы не допускается появление крупных зазоров. Если имеются зазоры в 1,5–2,5 мм, в этом не будет ничего страшного, но если они будут больше, то придется заново произвести нарезку металлочерепицы.

Особенности примыкания дымохода к мягкой кровле

Технология монтажа включает в себя монтирование специальных допкомпонентов. Все конструктивные элементы при помощи саморезов фиксируют к стропильной системе, обеспечивая плотный прижим. Поверх жесткой конструкции укладывают битумный гидроизоляционный лист. Заключительным этапом примыкания дымохода к мягкой кровле является монтаж мягкой черепицы. Поэтапное обустройство кровельного пирога обеспечит прочность и поможет исключить протекание.

Основные этапы устройства примыкания мягкой кровли к трубе дымохода:

• Производится обработка мастикой. Основание и швы хорошо промазываются строительной мастикой. Предварительно материал можно нагреть строительным феном.

• Изготавливается ендова. По ширине дымохода на кровле делается нижний фартук, ендова, которая крепится при помощи саморезов к трубе и обрешетке.

• Герметизируется примыкание. По краю детали наносится специальный силикон, который не боится высоких температур. Дополнительно герметик рекомендуется нанести и на отверстия, куда будут вкручиваться саморезы.

• Завершающий этап. После приклеивания всех частей к дымоходу производится укладка черепицы, которую предварительно промазывают мастикой.

Все необходимые комплектующие для кровельной конструкции и устройства примыкания к печной, дымовой трубе вы можете приобрести в магазине «Первый стройцентр Сатурн-Р». Компания реализует кровельные стройматериалы по расценкам официального дилера. В интернет-магазине можно купить ендовы, планки и многое другое для обустройства крыши из мягкой черепицы или же металлочерепицы. Вся реализуемая продукция соответствует требованиям ГОСТ и утвержденным стандартам.

Особенности примыкания кровли к круглой трубе

При возведении жилого строения чаще всего используют дымоходные конструкции, которые имеют стандартную форму в виде прямоугольника или квадрата. Такой вариант значительно упрощает процесс установки доборных элементов. С дымоходами круглой формы приходится использовать специальные компоненты для обеспечения максимально плотного соприкосновения трубы с кровельным материалом. Задействуют проходку, толстостенную гофру из высокопрочной резины, которая не боится высоких температур. Отличительной особенностью данного элемента является то, что по периметру она имеет армированное основание. Это с одной стороны обеспечивает гибкое примыкание кровли, а с другой позволяет надежно закрепить изделие на фальцевой крыше.

В самом начале определяются размеры трубы, ножом срезается гофра, чтобы обеспечить максимально надежное прилегание. Производители сегодня предлагают самые разные модификации проходки для любых типов крыш. После раскройки резиновую гофру одевают на дымоходную часть, по краям наносят специальный герметик. Нижнюю часть надежно закрепляют при помощи саморезов к стропильной системе. В местах соприкосновения с трубой затягивают проходку металлическим хомутом.

Материалы для обеспечения примыкания печной и дымоходной трубы к кровле

• Алюминиевая лента со специальным защитным покрытием. Изделие изготавливают по инновационной технологии. Лента характеризуется хорошей растяжимостью и в то же время жесткостью. К ее преимуществам можно отнести высокую коррозионную устойчивость. Она не теряет своих свойств даже при температурных перепадах от -30 до +60 градусов. Стройматериал легко раскраивается и фиксируется.

• Армированная мастика. Современная гидроизоляция поставляется в рулонах. С ней достаточно легко работать. Довольно часто ее используют при работе с черепицей, в частности при обустройстве примыкания. Изделие способно выдерживать высокие температуры. Предварительно ее прокатывают роликом и затем приклеивают для обеспечения требуемой герметизации.

• Профлист. Самый бюджетный материал, из которого изготавливают фартук. В частности, используется оцинкованный лист. Он характеризуется повышенной прочностью, надежностью, не боится температурных перепадов, полностью пригоден для эксплуатации в различных климатических зонах. Современные модификации профлиста с полимерным покрытием достаточно коррозионно-устойчивы. Для надежной фиксации используют декоративные планки примыкания.

Для исключения протекания наносят герметик. Существуют и многие другие материалы. Больше информации можно получить у консультантов магазина «Первый стройцентр», которые всегда готовы бесплатно подобрать необходимые стройматериалы для своих клиентов.

Надежность и герметичность кровельной системы напрямую зависит от качественного выполнения устройства примыкания. В каждом случае необходимо подобрать подходящие доборные элементы и грамотно все смонтировать. Готовая конструкция должна быть долговечной, пожаробезопасной, герметичной. Соблюдение технологий монтажа позволит исключить протекание кровли и образование повышенной влажности в подкровельном пространстве.

Смотрите также: важные особенности монтажа дымохода.

Преобразование кирпичного дымохода в металлический

Возможно, у вас есть дом с дымоходом, который бездействовал много лет, и, возможно, вы хотели бы использовать его для установки нового дровяного камина. Дымоход не работает из-за потрескавшейся плитки дымохода и отслаивающегося кирпича, а без облицовки его нельзя использовать с дровяными печами или каминами.

Так что ты можешь сделать? Все больше и больше домовладельцев в настоящее время сносят свои дымоходы чуть ниже линии крыши и используют переходные стальные дымоходы или, особенно, в старых домах, термобетон.

Оба решения хороши, но стальные вкладыши позволяют превратить дымоход в металл, а термокрет не является металлом, но имеет преимущество. Это:

1. Проще — дешевле
2. Устраняет дефекты и дефекты на кирпичах дымохода

Все дымоходы требуют обслуживания. У них раз в два года гидроизоляция, новые вытачки и каменные венцы, которые постоянно трескаются. В большинстве случаев, когда рядом с дымоходом есть утечка, она, вероятно, происходит из-за треснувшего свода дымохода. Если коронка не сделана идеально, она, скорее всего, протечет в течение следующих нескольких месяцев. всему этому придет конец, если будет кладка дымохода с переходами.

Начните с разрушения изношенного дымохода до такой степени, чтобы кирпичи были пригодны. Как правило, это становится немного ниже линии крыши. Кирпичи, находящиеся чуть ниже линии крыши, часто находятся в гораздо лучшем состоянии, чем кирпичи над крышей. Десятилетия солнца, дождя, снега и ветра разрушают кирпичи гораздо быстрее, чем кирпичи, лежащие под крышей.

После того, как дымоход будет снесен, вы затем установите вкладыш дымохода из нержавеющей стали внутрь оставшегося дымохода, чтобы прикрепить его к соединителю или дымовой трубе вашего прибора. Подтвердите установку дымохода подходящего размера для устройства, иначе устройство не будет работать должным образом и приведет к выбросу дыма из дровяной печи. Чтобы правильно подобрать размер дымохода, свяжитесь с нами, и мы вам поможем.

Теперь, когда трубка дымохода из нержавеющей стали подключена к прибору, вы прикрепите трубу к пластине. Пластина — это та часть, которая делает все это возможным. Пластина имеет воротник из каменного нижнего конца для крепления к облицовке дымохода из хромированной стали и имеет воротник на самой высокой части пластины для крепления к короне. Переходная пластина должна быть закреплена на твердой поверхности, чтобы вы были готовы закрепить ее на самой высокой части дымохода и выдержать нагрузку от прочной стальной трубы дымохода.

Дымоходная труба

В зависимости от размеров дымохода, который вы сняли, вам нужно будет отремонтировать крышу, чтобы вы были готовы должным образом обложить гонтом оклад, необходимый для создания водонепроницаемости. После правильной установки гидроизоляции и использования качественного силикона этот метод должен оставаться водонепроницаемым в течение нескольких лет. Затем просто установите и загерметизируйте штормовой воротник и крышку дымохода, и все готово! Если дымоход находится над линией крыши на четыре фута, рекомендуется установить комплект распорок для крыши, чтобы зафиксировать дымоход.



Нержавеющая сталь является одной из немногих марок, которые имеют одобренное соединение универсального вкладыша дымохода с трубой.

Если у вас есть вопросы по вашей конкретной установке, пожалуйста, позвоните нам, и мы будем рады помочь вам.

CB-6000-MR Комплект выхода из металлической крыши – Кубические мини-печи на дровах

Как создается тяга и как ее уменьшить

В дымоходе образуется тяга. Когда вы впервые разжигаете огонь в печи, тепло нагревает дымоход, и воздух поднимается вверх, создавая эффект конвекции. Это восходящее натяжение воздуха создает втягивание воздуха в топку, позволяя печи функционировать. Дымоход является «двигателем» печи, поэтому требуется двустенный дымоход.

Конструкция с двойными стенками поддерживает температуру дымовых газов, что значительно улучшает тягу и чистоту труб. Когда дело доходит до создания черновика, существует множество факторов, таких как; температура дымохода, длина дымохода, погодные условия и место, где установлена ​​печь, среди прочих факторов.

Осадка резко уменьшается при введении любых изгибов.

Поэтому мы не рекомендуем вводить какие-либо колена в систему дымохода.

Тягу также можно уменьшить, если дымоход не будет проходить выше самой высокой точки крыши из-за отсутствия движения воздуха над колпаком. Это имеет решающее значение для оптимальной работы печи и безопасности.

Типы дымоходов

Существует три основных типа дымоходов: одностенные, двустенные и изолированные. Мы рекомендуем использовать нашу 3-дюймовую дымоходную трубу с двойными стенками только в сочетании с нашей изолированной трубой, чтобы предотвратить охлаждение газов и обеспечить оптимальную тягу.

Для наших печей требуется 3-дюймовая двухстенная дымоходная труба.

На наших печах нельзя использовать одностенную дымоходную трубу.

 Двустенная дымоходная труба будет поддерживать максимально высокую температуру дымовых газов, чтобы обеспечить надлежащую тягу и минимальное накопление креозота.

Труба должна быть изолирована, поскольку она проходит через крышу потолка и полностью до крышки. Этого можно достичь с помощью наших изолированных труб.

Что такое креозот? + Процесс очистки

Креозот создается в процессе сжигания древесины.

С течением времени внутри дымохода и крышки происходит накопление креозота. Всякий раз, когда дымовые газы

соприкасаются с холодной поверхностью (будь то труба или крышка), креозот будет конденсироваться и прилипать к этой поверхности.

Вот почему вы должны регулярно проверять дымоход, чтобы определить скорость, с которой происходит этот процесс, чтобы вы могли составить график очистки в соответствии с вашими настройками.

Рекомендуется проводить очистку примерно раз в неделю, пока не будет создано расписание.

Скорость этого процесса зависит от многих факторов; качество древесины, тип используемого дымохода, температуру печи и дымохода, а также настройки печи.

Как упоминалось выше, поддержание дымовых газов горячими сведет к минимуму накопление дыма, а использование дымохода с двойными стенками при изоляции части дымохода снаружи помещения поможет сохранить дымоход чистым в течение более длительного периода времени. .

Инструкции по очистке см. здесь

Выход через стену

Наша печь и дымоход очень маленькие. Любое колено, которое вы вводите, создает турбулентность, ограничивая тягу, что снижает производительность печи. Когда вы выходите из стены, вы вводите два локтя. Один на выход, другой на подъем. Кроме того, поскольку вы выходите в нижней точке пространства.

У вас больше дымохода снаружи, чем если бы вы вышли через крышу. Это потребует от вас изоляции гораздо большей части дымохода. Это более дорогая установка, она требует больше работы, и в итоге вы получите менее производительную печь. По этим причинам не рекомендуется выходить через стену.

Как поддерживать чистоту окна

Это зависит от нескольких факторов, которые важно учитывать, если вашей целью является поддержание чистоты печи.

Во-первых, количество тепла в топке. Во-вторых, если вы топите грязными или влажными дровами, а также количеством дров, которые вы кладете в печь.

Все эти факторы следует учитывать. Если вы добавите сразу слишком много дров, температура печи понизится, и стекло потемнеет.

Как только температура снова нагреется, стекло начнет самоочищаться. При перезагрузке топки вытягивайте угли вперед (не блокируя воздухозаборник) и кладите дрова назад, и это позволит окну дольше оставаться чистым.

Также, когда вы вставляете новый кусок дерева, может пройти 5-10 минут для выделения влаги/влажности и масла. В течение этого времени вы увидите, как стекло потемнело из-за выделения влаги, и оно само очистится, как только древесина будет удалена из влаги.

Изоляция

Наши печи имеют изоляцию, которая отражает тепло обратно в печь, улучшая функциональность системы вторичного сгорания. Он также удерживает тепло и излучает его в течение более длительного периода времени.

Вторичное сгорание

Вторичное сгорание работает путем извлечения кислорода из вторичного воздухозаборника, смешивания его с газами, образующимися при сжигании древесины, и воспламенения. Это позволяет печи использовать энергию, которая в противном случае была бы потеряна.

Эта система работает, когда печь прогрета до нужной температуры. Вы можете управлять вторичным сгоранием, открывая и закрывая ползунок на нижней стороне печи. Потянув рычаг вперед на себя, чтобы открыть, нажмите на печь, чтобы закрыть.

Расчет стоимости и доставка

Чтобы рассчитать цену или стоимость доставки, просто выберите товары, которые вы хотите приобрести, введите свою информацию, и вы получите точную цену без каких-либо обязательств по покупке!

Разведение огня/тушение пожара

Чтобы разжечь огонь в дровяной мини-печи Cubic, можно легко положить 2 или 3 комка скомканной бумаги и несколько маленьких кусочков дерева сверху. Подожгите бумагу, и маленькие кусочки дерева загорятся. Как только это произойдет, дайте ему поработать несколько минут, чтобы труба нагрелась и начала создавать тягу.

Затем вы можете добавить кусок дерева. Рекомендуется оставить дверь открытой до тех пор, пока деталь не загорится, после чего вы можете закрыть дверь. После того, как ваш огонь зажжен, рекомендуется полностью открыть вентиляционное отверстие первичного воздуха, чтобы позволить дымовой трубе максимально нагреться. Примерно через 20 минут вы можете уменьшить подачу первичного воздуха и открыть вторичный воздухозаборник, чтобы активировать вторичный. система сгорания, которая будет гореть горячее и чище.

Если вы хотите потушить огонь, просто закройте все вентиляционные отверстия. Вы увидите, как пламя сразу потухнет, а через некоторое время потухнут и угли.

Полное и полное сгорание топлива

При нормальном использовании печи удаление золы обычно требуется только раз в несколько дней. Чтобы предотвратить слишком быстрое накопление золы, вы должны подождать, пока древесина почти полностью не сгорит, прежде чем добавлять больше дров.

Если вы добавите древесину преждевременно, зола будет накапливаться быстрее, чем предполагается.

Типы топлива

С дровяной мини-печью Cubic можно использовать несколько видов топлива; мягкая древесина, твердая древесина, прессованные бревна и уголь. Вы можете использовать мягкую древесину, чтобы разжечь огонь. Как только он загорится, вы можете использовать твердую древесину. Прессованные бревна — отличный выбор, так как их легко резать по размеру, а также они горят очень горячим и чистым.

Вы должны прочитать на упаковке, чтобы узнать, можно ли ее использовать в воздухонепроницаемой печи и что она не сделана с помощью клея. Уголь — еще один вариант, аналогичный использованию древесины.

Причины проблем с тягой

В большинстве случаев отсутствие тяги вызвано неподдержанием температуры дымовых газов, наличием колена или, что еще хуже, наличием двух или большой части неизолированной дымоходной трубы снаружи.

Если причина проблемы со сквозняком не в этом, то, скорее всего, воздух поступает и выходит из неправильного места.
