Автономный водопровод, в основе которого лежит насос, перекачивающий жидкость из колодца или скважины, в некоторых загородных поселках является единственным способом обеспечить водой частный дом. Работает по мере необходимости использования воды: открытие крана, включение насосного устройства, поступление жидкости. Чтобы уменьшить количество включений и отключений насосной установки, которые уменьшают ее эксплуатационный ресурс, в водопроводную сеть монтируют гидроаккумулятор.
Содержание

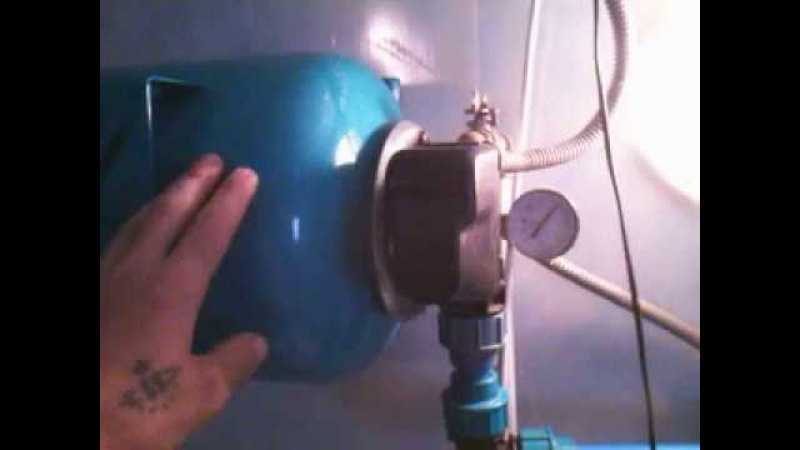

Что такое гидроаккумулятор
Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.
Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление.
Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.
Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.
Правила технического обслуживания
Как и все сантехнические приборы, гидроаккумулятор имеет определенный эксплуатационный ресурс. Чтобы его увеличить, необходимо периодически проводить обслуживание. Если включение и отключение насосной установки участилось, это говорит о том, что внутри бака понизилось давление – произошла утечка воздуха.
Как отрегулировать давление воздуха
Справиться с причиной частого включения гидроаккумулятора можно своими руками. Для этого понадобиться манометр, которым измеряют давление в автомобильных колесах.
Последовательность проводимых операций:
- отключается от питающей электрической сети насос;
- открывается любой кран или смеситель в водопроводной сети, чтобы сбросить давление воды;
- снимается защитная крышка ниппеля, которая расположена с противоположной стороны от вводного патрубка;
- подключается к ниппелю манометр;
- снимается показание давления воздуха, оно должно соответствовать параметру, указанному в паспорте изделия или на металлической табличке, расположенной на корпусе гидроаккумулятора.
Если давление намного ниже паспортного или его вообще нет, с помощью обычного автомобильного насоса или компрессором воздух закачивается в бак.
Перед закачкой необходимо открыть один из потребителей. Лучше тот, который ближе всего расположен к гидроаккумулятору. Закачать воздух в бак, который практически полностью заполнен грушей с водой, невозможно.
Очень важно правильно отрегулировать давление воздуха. Если данный параметр будет выше паспортного, может возникнуть ситуация, когда воздух сдавит мембрану по максимуму, отчего она съежится.
Невозможно будет в нее закачать воду. Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух.
В заводских условиях обычно производят заправку гидроаккумулятора азотом. Это не говорит о том, газ нельзя заменить воздухом. Просто надо предварительно его выпустить.
Проверять гидроаккумулятор на работоспособность надо один раз в полгода. Если давление в нем падает, значит, неисправность в стыке между корпусом и ниппелем. Решить эту проблему также несложно. Надо подтянуть ниппель или болты на фланце. Проверку на утечку обычно проводят с помощью мыльного раствора.
Сроки обслуживания гидроаккумулятора
Существуют рекомендации от производителей, которые необходимо использовать в процессе эксплуатации гидроаккумуляторов. Если строго их придерживаться, можно увеличить эксплуатационный ресурс прибора почти в два раза.
- Один раз в месяц производить проверку на предмет соответствия заданным значением включения и отключения насосной установки.
- Один раз в полгода обследовать гидроаккумулятор на предмет внешнего состояния: наличия или отсутствия вмятин, коррозии, подтеков и прочего.
- Один раз в полгода проверять манометром давление воздуха.
- Если загородный дом в холодное время не будет эксплуатироваться, необходимо позаботиться о сливе воды из гидроаккумулятора на зиму.
На рынке гидробак представлен в двух исполнениях: горизонтальном и вертикальном. В независимости от этого обслуживание производится одинаково.
Ремонт гидроаккумулятора
Причина, которая может привести к ремонтным работам, – разрыв резиновой мембраны. Определить, что груша порвалась, достаточно просто. Надо снять защитную крышу с ниппеля и надавить на него, к примеру, спичкой. Если полилась вода, значит, мембрана порвана и жидкость заполнила собой весь бак.
Ремонт заключается в замене порванной груши:
- отключается от питания насос;
- сбрасывается давление воды в водопроводной системе путем открытия одного из потребителей;
- отсоединяется гибкий шланг, которым гидроаккумулятор подключен к водопроводу;
- гаечным ключом откручиваются шесть болтов, которые крепят фланец к корпусу бака;
- вытаскивается мембрана;
- бак промывается и высушивается;
- внутрь вставляется новая мембрана;
- устанавливается фланец, который затягивается болтами;
- закачивается через ниппель воздух;
- гидроаккумулятор подключают к водопроводной системе гибкой вставкой.
Использовать для герметизации стыка фланца и корпуса прибора герметик не надо. Резиновая груша, а точнее ее фланцевый выступ, сам является герметизирующим элементом.
Иногда встречаются ситуации, когда стальной фланец мембраны проржавел и не может выполнять свои функции. Его надо просто заменить новым. Способ замены точно такой же. Только не надо вытаскивать грушу из гидроаккумулятора и промывать его.
К обслуживанию и ремонту гидроаккумулятора для системы водоснабжения частного дома необходимо подходить ответственно. Все манипуляции не требуют много времени. Но именно от них зависит и работоспособность бака с насосом, и их долгосрочная беспроблемная эксплуатация. Если самостоятельно провести ремонт не получается, к примеру, не откручиваются болты фланца, рекомендуется отнести гидроаккумулятор в сервисный центр. Сорванная резьба или сломанный болт – это нарушение герметизации прибора.
Наши представительства
Тепло & Вода & Канализация, Пушкино, Системы отопления, Автономное водоснабжение, Ремонт квартир и домов, Котлы и котельное оборудование, Лобня, Одинцово, Лотошино, Шаховская, Верея, Яхрома, Дмитров, Можайск, Домодедово, Подольск, Балабаново, Троицк, Клин, Руза, Кубинка, Голицино, Селятино, Наро-Фоминск, Солнечногорск, Зеленоград, Волоколамск, Истра, Звенигород
Обслуживание и ремонт гидроаккумулятора
Обслуживание гидроаккумулятора:
- Ежемесячная проверка давления включения и выключения насоса, на соответствие значениям заданным при наладке.
- Раз в пол года проверка внешних повреждений гидроаккумулятора, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
- Раз в пол года проверка начального давления газового пространства Pг, на соответсвие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
- Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену.
- При длительном бездействии гидроаккумулятора, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
Проверка начального давления газового пространства в гидроаккумуляторе. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы водоснабжения, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
Проверка давления включения и выключения насоса. Давление включения и выключения насоса снимается по показаниям манометра установленного у гидроаккумулятора. Для этого открывается любой водоразборный кран и в момент включения насоса фиксируется значение давления. Давление отключения фиксируется после закрытия крана и последующего за ним отключения насоса.
Возможные неисправности гидроаккумулятора
| Неисправность | Возможная причина | Устранение |
|---|---|---|
| Насос включается и отключается слишком часто | Отсутствие сжатого воздуха (азота) в гидроаккумуляторе | Закачать воздух автомобильным компрессором |
| — | Повреждена мембрана | Заменить мембрану оригинальной |
| — | Повреждён корпус | Восстановить целостность корпуса обеспечивающую герметичность |
| — | Маленький дифференциал между давлением включения и выключения насоса | Увеличить разницу между давлением включения и выключения насоса на реле давления |
| — | Недостаточный объём гидроаккумулятора | Проверить Расчёт объёма гидроаккумулятора |
| Течь воды из воздушного клапана | Повреждена мембрана | Заменить мембрану оригинальной |
| Давление воздуха ниже расчётного значения | Ниппель воздушной полости не обеспечивает герметичности перекрытия | Продуть ниппель и восстановить расчётное давление в воздушной полости |
| Давление воды ниже нормы | Отсутствие сжатого воздуха (азота) в гидроаккумуляторе | Закачать воздух автомобильным компрессором |
| — | Насос не создаёт необходимого давления | Проверить правильность подбора насоса и его исправность |
Ремонт гидроаккумулятора в случае разрыва мембраны.
Для того чтобы выявить разорванную мембрану необходимо отключить бак от системы водоснабжения и дренировать воду, если из дренажного крана пошёл воздух, значит целостность мембраны нарушена.
Разорванную мембрану лучше заменить, если она конечно заменяема. Клеить мембрану не рекомендуется, так как большинство клеев не допускаются для применения с водой питьевого качества, да и циклическое растяжение-сжатие мембраны, повторяющееся несколько раз в час разрушающе для клееных соединений.
Порядок замены мембраны
- Отсоедините гидроаккумулятор от системы водоснабжения и дренируйте его.
- Сбросьте давление газовой полости через ниппель в верхней части бака.
- Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
- Извлеките мембрану из отверстия в нижней части корпуса.
- Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус гидроаккумулятора.
- Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
- Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
- Смонтируйте на корпус фланец мембраны.
- Установите предварительное давление воздуха в гидроаккумуляторе. Проверьте на утечки и присоедините гидроаккумулятор к системе.
После высушите корпус гидроаккумулятора.Внимание!
Замена частей допускается лишь оригинальными запчастями от производителя бака.
Заполнять воздушную камеру лучше всего инертным газом, например азотом.
Прежде чем удалить газ из воздушной камеры следует слить из бака воду.
Ресурс службы гидроаккумулятора снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.
