Как заменить люминесцентную лампу на светодиодную: Светодиодные лампы вместо люминесцентных: преимущества и алгоритм замены

Как подключить светодиодную лампу вместо люминесцентной

Содержание:

1. Введение
2. Причины замены
3. Схемы подключения
4. Процесс замены
5. Видео

Не секрет, что светодиоды миниатюрны. По этой причине инженеры сумели воплотить лампы абсолютно разной конструкции – формы галогенных и люминесцентных ламп в том числе. Также заменяют люминесцентные лампы в форме трубки с типом цоколя G13 на светодиодные аналоги, при этом в лучшую сторону меняются их оптические и энергетические качества.

Причины замены

Одним из главных аргументов в пользу замены является полное превосходство по всем показателям светодиодных источников света над люминесцентными, что подкрепляется постоянным развитием светодиодных технологий. Чтобы подтвердить свою мысль, ниже представим характеристики и отличия двух лам Т8 – люминесцентной и светодиодной.

Люминесцентная лампа:

• Скорость выхода из строя зависит от количества включений и выключений, в среднем работает около 2000 часов.
• Колба – стеклянная, в ней содержатся пары ртути, из-за чего обращаться с ней и утилизировать следует особенно аккуратно.
• Нуждается в отражателе, так как свет распространяется во все стороны.
• Яркость угасает постепенно в момент выключения.
• Пускорегулирующий аппарат – источник помех.
• Со временем световой поток снижается на 30% из-за деградации защитного слоя.

LED-лампа:

• Срок службы не зависит от количества включений и выключений. Служит не менее 10 тысяч часов.
• Абсолютно экологически безопасный вариант.
• Имеет направленный световой поток.
• Теряет яркость максимум на 10% за весь срок службы.
• Мощность потребления электроэнергии значительно меньше.
• Драйвер не влияет на электросеть.
• При включении достигает полной яркости за секунды.

Глядя на сравнение вышеперечисленных характеристик, легко сделать вывод о том, что подключение светодиодной лампы вместо люминесцентной – это выгодное решение. Как с экономической, так и с технической точки зрения.

На место люминесцентной лампы Т8 вы можете установить светодиодную на 9 Вт, 18 Вт, 24 Вт и 36 Вт.

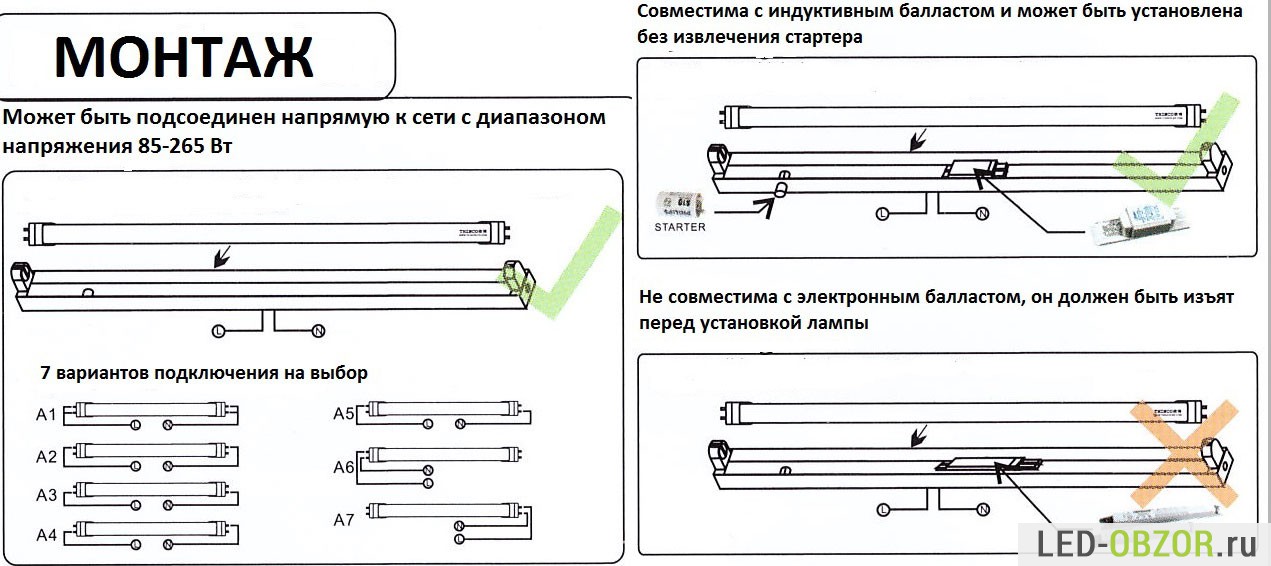

Схемы подключения

Перед тем, как переделать люминесцентную лампу на светодиодную, необходимо разобраться, какие схемы подключения можно использовать.

Существует два пути подключения:

• Первый вариант: подключение на базе ПРА при помощи стартера, конденсатора и дросселя. Подробная схема подключения представлена на рисунке 1 ниже.
• Второй вариант: подключение на базе ЭПРА – электронного балласта при помощи лишь одного блока – высокочастотного преобразователя. Схему вы также можете увидеть на рисунке 2 ниже.

В потолочных светильниках растрового типа необходимо подключить четыре люминесцентные трубки к 2 ЭПРА: из них каждый обеспечивает работу двух ламп. Или же подключаем трубки к комбинированному ПРА – включает в себя 1 конденсатор, 2 дросселя и 4 стартера.

Ниже на рисунке 3 представлена подробная схема подключения светодиодной лампы Т8, которая не содержит никаких дополнительных элементов.

У такого светильника стабилизированный драйвер уже встроен внутрь корпуса. Внутри также расположен алюминиевый радиатор, а на нем закреплена печатная плата со светоизлучающими диодами. Сверху расположен стеклянный или пластиковый рассеиватель. На драйвер поступает напряжение 220В прямо через цоколь. Причем как с одной стороны (на украинских изделиях, в этом случае штырьки с другой стороны являются крепежом), так и с обеих (здесь задействованы 1-2 штырька цоколя).

Специалисты компании LIGHT HOUSE советуют перед тем, как переделывать свою лампу, прочесть схему подключения, которая приведена либо на корпусе изделия, либо в паспорте.

Самой распространённой до сих пор является лампа Т8, фаза и ноль к ней подводятся с разных сторон. Именно на ее примере мы и разберем процесс модификации.

Процесс замены

Даже если вы не обладаете обширным опытом, взглянув на схему, разобраться с процессом самостоятельно не составит труда.

Если вы планируете подключать лампу с ПРА, то последовательность ваших действий будет следующей:

1. Первым делом убедитесь, что в цепь не поступает электричество. Для этого нужно отключить защитный автомат и проверить, отсутствует ли напряжение.
2. Снимите крышку и получите доступ ко всем элементам схемы.
3. Затем вам нужно отключить от электрической цепи такие элементы как стартер, дроссель и конденсатор.
4. Следующим шагом будет отделение проводов, которые идут к клеммам, после чего их необходимо подключить к фазному и нулевому проводам напрямую.
5. Оставшиеся провода нужно удалить или заизолировать.
6. Далее необходимо вставить светильник Т8 в цоколь G13 и попробовать включить.

Еще проще будет модифицировать люминесцентную лампу с электронным балластом. Ваша последовательность действий будет такова:

1. Провода, которые идут к балласту и выходят из него, нужно выпаять или перекусить кусачками.
2. Фазный и нулевой провода соедините с левым и правым проводами самой лампы.
3. Обязательно тщательно изолируйте место соединения.
4. Вставьте лампу и включите ее в сеть.

Если вы хотите подключить светодиодный светильник Т8 в фирменный светильник Phillips, то провести такую процедуру будет еще проще, так как производитель позаботился о потребителях, существенно упростив им задачу.

Допустим, у вас есть светодиодный светильник длинной 600 мм (данный способ одинаков и для ламп длинной 900 мм, 1200 мм, 1500 мм). Ваши действия будут таковы: в первую очередь выкручиваем стартер, а на его место помещаем заглушку. Она идет в комплекте. При этом корпус самой лампы не нужно разбирать, снимать дроссель – тоже.

Довольно часто можно встретить комментарии от потребителей, купивших лампу Т8, о том, что срок их службы гораздо меньше заявленного. Такое случается, когда вы приобретаете китайские аналоги ламп от малоизвестных производителей – низкокачественные светодиоды и драйвера едва ли дадут ей возможность прослужить вам и один год. Мы советуем обращать внимание только на качественные изделия от известных производителей. Обратите внимание, что в наличии всегда должна быть гарантия – не на шесть месяцев, а на 1-3 года.

Видео

Более наглядно понять, как установить светодиодную лампу своими руками, разобраться в схеме подключения светодиодной лампы вместо люминесцентных можно, взглянув на небольшие видео-инструкции.

Схема Подключения Светодиодной Лампы Вместо Люминесцентных

На корпусе обычно имеется клемма заземления, которую нужно оставить. Не допускается последовательное подключение, так как это приводит к перепадам напряжения и повреждению драйвера лампы.

Конденсатор, установленный в сетевой колодке, убирается.

В старых версиях они удерживаются в патроне винтами, которые нужно открутить. Вне зависимости от выбранного способа с простой заменой или с изменением схемы подключения установка самих лампочек не вызывает сложностей: 1.
Как установить светодиодные лампы в люминесцентные светильники

По сравнению с лампами накаливания люминесцентные лампы в пять раз экономичнее, срок службы у них в несколько раз больше, но, тем не менее, периодически их приходится заменять и нести расходы на покупку новых ламп и стартеров, оплату услуг электрика и утилизацию. Этот провод можно укоротить и заизолировать.

Нужно разобраться, возможно ли переделать люминесцентный светильник в светодиодный. Так как для работы светодиодной трубки достаточно к каждому патрону подвести только один провод, то можно обойтись без демонтажа патрона, только присоединив по одному, идущему от патрона проводу к клеммной колодке.

Перед началом переделки выполнил прикидочный расчет. После проверки крепите прибор на нужное место.

Возможность размещения внутри колбы разного количества светодиодов позволяет добиться оптимального уровня освещённости.

Чтобы убедиться в правильной подаче напряжения, вооружитесь мультиметром.

Замена люминесцентных ламп на светодиодные в светильниках ЛПО

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т.

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение.

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения.

Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов.

Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп.

Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода.

Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным.
Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Схема подключения светодиодных ламп вместо люминесцентных

И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.

Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.

Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Составляющие светильника до замены: провода; колодки-патроны, расположенные по обоим бокам корпуса.

Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп. Каждая светодиодная лампа состоит из следующих частей: Рассеиватель — специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски обычно прижимается винтом.

Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Из электрической цепи исключить конденсатор, дроссель, стартер.

А нужно ли менять люминесцентные лампочки на LED-лампы?

К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. При установке нескольких ламп в один светильник используйте параллельное подключение.

До крепления светильника к потолку проверьте работу ламп. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. Светодиодные лампы — плюсы и минусы таких приборов описаны в статье.

Обычно кроме нулевого N и фазного провода L к корпусу светильника подключен еще и заземляющий провод PL желто — зеленого цвета. Этот провод, тоже нужно отпустив винт, освободить.
Светодиоды вместо ламп дневного света

Я сам дома электрик – популярно об электротехнике

Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком. Вставьте лампочку в колодку прибора.

Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Что нужно переделать? Теперь можно включить свет и оценить степень освещения мастерской.

Этот провод, тоже нужно отпустив винт, освободить.

Чтобы установить светодиодную лампу длиной мм, мм, мм или мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Так что есть возможность подобрать LED трубку для замены при переделке любого светильника.

Схема подключения светодиодных ламп вместо люминесцентных

Далее патроны, расположенные с одной стороны, нужно соединить между собой перемычками и вернуть на место, подключив отходящий от них провод к клеммной колодке. Следующий шаг — проверка наличия цепи между изолированными разъемами после установки перемычки.

Замена люминесцентных ламп на светодиодные Расчет эффективности замены люминесцентных ламп на светодиодные Неверно проводить сравнение характеристик светового потока люминесцентных и светодиодных ламп. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Обратите внимание! Замена люминесцентной лампы на светодиодную Т8 должна проводиться с учетом модели. Как правило, он прижат винтом к оголенному от краски месту корпуса светильника с помощью винта, как на фотографии. Вставьте светодиодные лампы. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии.

Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя. Что нужно переделать?
Подключение двух люминесцентных ламп через один дроссель.

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Главным недостатком люминесцентных ламп является наличие внутри них ртути, пары которой смертельно опасны для человека.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

Схема подключения светодиодных ламп вместо люминесцентных

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее. Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута.

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.

Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»

В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Для чего нужна и как происходит замена люминесцентных ламп на светодиодные

Приборы света постоянно совершенствуются. Этот процесс легко прослеживается, начиная от момента появления «лампочки Ильича». В результате модернизации кроме ламп прямого накала появились люминесцентные варианты, а в современных условиях замена люминесцентных ламп на светодиодные приборы является довольно актуальной задачей.

Общество стремится к лучшему, и это очевидно. Главные критерии стремлений – удобство, комфорт и, конечно же, экономия. Но как правильно выполнить замену и о чем следует помнить? Эти вопросы мы детально рассмотрим в нашей статье, разберемся с особенностями светодиодных и люминесцентных лампочек, их плюсами и минусами.

Также приведем рекомендации по выбору подходящей лампочки и пошаговую инструкцию по замене прибора.

Содержание статьи:

Особенности устройства люминесцентной лампы

Чтобы отчётливее понимать стремление общества к замене люминесцентных ламп светодиодными приборами, логично ближе ознакомиться с газовой конструкцией.

Действительно, прибор света с люминесцентным покрытием – это стеклянная герметичная трубка, заполненная, как правило, парами ртути.

Люминесцентные светильники с лампами, наполненными газовой средой, «питаются» электричеством через дроссельный элемент. Более совершенные конструкции оснащаются электронной схемой без наличия дросселей и считаются несколько улучшенными в плане эксплуатации

Выпускаются две модификации таких приборов:

1. Для уличной инсталляции (с колбами высокого давления).
2. Для бытовой установки (с колбами низкого давления).

Фактически внутри баллона люминесцентной лампы присутствует смесь газов, состоящая из паров ртути и аргона. Изнутри стенки стеклянной колбы покрываются специальным составом – люминофором. Когда в газовой среде образуется электрический разряд, формируется свечение газа, а за счёт люминофора это свечение трансформируется в свет видимого диапазона.

Подробнее об устройстве люминесцентов мы писали .

Преимущества люминесцентных светильников

Разработка и производство светильников подобного типа, прежде всего, явились результатом постоянного запроса на экономию энергоресурсов. Следует отдать должное – люминесцентные лампы позволяют существенно экономить.

Энергосберегающий прибор света и традиционный источник с нитью прямого накала. Если сравнивать по энергетическим параметрам, разница отмечается существенная в пользу первого прибора, где потребление тока снижено в разы

При этом экономить можно за счёт более высокой светоотдачи приборов, размещая меньшее число приборов на единицу площади по сравнению с лампами прямого накала.

Целесообразность применения газоразрядных ламп отмечается не столько для бытовой сферы, сколько для промышленно-хозяйственных структур, то есть там, где необходимо освещать значительные площади с минимальными издержками в плане энергопотребления.

Среди преимуществ люминесцентных светильников выделяется приличная эксплуатационная наработка. В среднем эксплуатационная наработка для газовых конструкций составляет 10000 часов.

Сравнительная картография, где отмечаются электрические преимущества приборов света разного периода использования. Как видно из сравнительных параметров, традиционная лампа прямого накала является самым «расточительным» прибором света

Если люминесцентные лампы приравнивать к аналогам прямого накала, где максимум наработки – 1000 часов, преимущественная разница становится более чем очевидной.

Недостатки приборов света с напылением люминофора

Однако имеющиеся преимущества люминесцентных ламп, к сожалению, не скрывают явно выраженных недостатков этих же приборов. И главный негатив здесь – повышенная химическая опасность.

Структура люминесцентного источника света: 1 – стеклянная герметичная трубка; 2 – слой люминофора; 3 – нить накала; 4 – световой поток, видимый для людей; 5 – атом ртути

Баллон каждого светильника содержит как минимум 2 мг ртути, а этот химический элемент относится к разряду крайне опасных для живого организма. Конечно, пока колба находится в герметичном состоянии, химическая опасность сводится к нулю.

Тем не менее, случаи боя стеклянных баллонов люминесцентных ламп – это практика вполне обыденная. Поэтому важно сразу же задуматься о правильной .

Также из недостатков следует отметить «холодный» свет и эффект «стробирования». Оба эффекта оказывают неблагоприятное действие на зрение. Именно поэтому люминесцентные светильники не нашли широкого применения в бытовой сфере. Одним словом, нашлись все основания, чтобы поставить ребром вопрос о замене люминесцентных светильников. Подходящая альтернатива нашлась быстро.

Светильники на основе светодиодов

Альтернатива люминесцентным лампам – светодиоды – появилась относительно недавно и отметилась явным успехом с технической и экологической точки зрения.

Светодиодная конструкция прибора искусственного освещения: 1 – инсталляционный диск под светодиоды; 2 – металлическая трубчатая деталь; 3 – проводники подвода электропитания; 4 – преобразователь переменного тока в постоянный

Разнообразие светодиодных приборов света велико. Существуют совсем миниатюрные конструкции, которые умещаются в ладони, и есть лампы для светильников, аналогичные по форме люминесцентным лампам

Структура не предполагает наличия какой-то агрессивной химии, тем более, вредной для здоровья человека. Как таковой, унифицированной конструкции светодиодных ламп не существует.

Напротив, этот вариант «заточен» под уникальное построение дизайна. Правда, выпускаются модельные серии, куда входят светильники несколько похожие один на другой, за исключением мелких деталей.

Сравнение по техническому направлению

Если сравнивать устройства на светодиодах с люминесцентными лампами в плане эффективности светового потока, первые приборы, конечно, уступают. Рассеивающая способность люминесцентных ламп всё-таки отмечается на более высоком уровне.

Поэтому светодиодные лампы чаще используются вместо люминесцентных в качестве точечных приборов света. Между тем, для бытовых условий фактор эффективного рассеивания света обычно не является главенствующим.

Характерная особенность светильников на светодиодах – небольшая степень рассеивания света по сравнению с люминесцентными конструкциями. Обычно высокий уровень рассеивания имеют только многорядные линейные лампы

А вот если сравнивать устройства по степени энергопотребления (), лампы светодиодного исполнения выглядят самыми экономичными из всех существующих модификаций. Такое же значительное преимущество светодиодной конструкции заявлено в плане долговечности. Даже люминесцентные приборы с их максимальным параметром 20000 часов уступают лампам на светодиодах с их нормативом 50000 часов.

Неоспоримым преимуществом являются габаритные размеры светодиодных ламп. Пожалуй, это самые малые приборы света из всех существующих.

Так выглядит один из самых маленьких источников света, входящий в ассортимент светодиодных конструкций. Применяется, как правило, в качестве точечного прибора освещения

Традиционные лампы прямого накала ещё могут поспорить в этом направлении, но температурные параметры традиционных ламп сводят этот спор к проигрышу. Светодиоды нагреваются незначительно (при нормальной температуре окружающей среды 25-27 ºС).

Недостатки светодиодных конструкций

Перечень недостатков обычно состоит из трёх основных пунктов:

• стробирование;
• низкое качество сборки;
• применение некондиционных деталей.

Опираясь на этот список, можно понять существенную разницу в цене, которая нередко фиксируется на рынке. Как правило, качественные фирменные приборы имеют высокие ценники. А вот ассортимент в низкой ценовой категории – это, скорее всего, некондиционный товар.

Некондиционные приборы на светодиодах. Некоторые из них не проработали даже одного часа – вышли из строя. К тому же практически во всех этих светильниках отмечается несоответствие качеству исполнения и применение вредных химических веществ

Чем чревато приобретение некондиционных изделий? Такие лампы в большинстве случаев «страдают» дефектом стробирования – невидимым для глаз человека мерцанием, влияющим на мозговую систему. В этом случае светодиоды ничем не отличаются от галогена. В итоге нередко для пользователей дело заканчивается нервной раздражительностью, слабостью, плохим самочувствием.

Бюджетные приборы собираются из тех же недорогих деталей, не соответствующих техническим нормативам. В процессе сборки применяются токсичные материалы: свинец, фенол, формальдегидные смолы.

На вид эта четверка светодиодных ламп выглядит вполне симпатично. Однако эта продукция неизвестной китайской фирмы на практике отметилась откровенно малым сроком службы. Часто подобная продукция выполнена из некондиционного материала

Вывод очевидный: если уже покупать светодиодную лампу, экономия в этом деле попросту неуместна. В свою очередь, покупать дорогое изделие с закрытыми глазами тоже не рекомендуется.

Рекомендуем ознакомиться с рейтингом ведущих производителей светотехнической продукции на рынке.

Инструкция по замене на led-лампочки

Итак, если технико-эксплуатационная характеристика светодиодных линейных ламп пришлась пользователю по вкусу и назрел вариант замены люминесцентных приборов, как это сделать?

Условно можно разделить замену на два варианта:

1. Полный демонтаж старого светильника и монтаж нового.
2. Использовать шасси галогена под установку светодиода.

С первым вариантом понятно – придётся снять старые лампочки (светильники), а взамен установить новые, работающие на светодиодах.

Для чего предстоит выполнить последовательно следующие работы:

• отключить электропитание светильника;
• аккуратно снять люминесцентные лампы и утилизировать по правилам;
• отключить линию подвода электропитания;
• демонтировать шасси;
• установить шасси под светодиодные лампы;
• подключить линию электропитания.

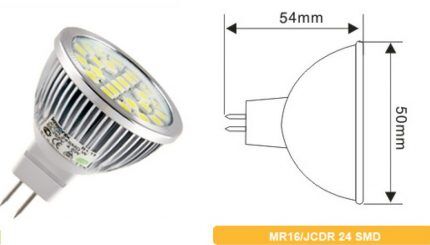

Для второго варианта характерной особенностью является подбор светодиодных приборов света, соответствующих габаритам люминесцентных ламп, которые предполагается заменить. Чрезвычайно важно, чтобы светодиодных ламп также соответствовал (обычно тип цоколя G13).

Линейные светодиодные лампы по конфигурации ничем не отличаются от традиционных люминесцентных светильников. Как правило, цокольная часть оптимально подходит под установку на шасси, где ранее стояли газовые приборы

Далее на старом шасси необходимо удалить весь вспомогательный схемный набор: (ЭМПРА), ЭПРА (в модифицированных конструкциях), колодку стартера, сглаживающий конденсатор.

Линии питания этих элементов попросту замыкаются. То есть питание к цокольной колодке светодиодной лампы подводят прямиком от сети, минуя какие-либо дополнительные элементы.

Схема включения светодиодных линейных ламп. Как видно из рисунка, подключение здесь выглядит даже проще, чем у люминесцентных приборов. Отсутствует периферийная арматура в виде ЭМПРА, ЭПРА, стартерных элементов

Если устанавливается шасси на два или более светодиодных элемента, в этом случае цокольные колодки под каждый прибор соединяются с другими по схеме параллельного включения.

Какие лампы лучше выбрать на замену?

Рекомендуется использовать стандартный, проверенный неоднократно личным опытом многих пользователей принцип. Первая рекомендация – выбирать приборы из ассортимента известных производителей, гарантирующих высокое качество продукта. Такие устройства обычно выделяются высокой стоимостью, но быстро окупаются за счёт экономичного энергопотребления.

Второй принцип подбора – количество светодиодных элементов на единицу площади рабочей поверхности лампы. Чем больше на поверхности размещено светодиодных элементов, тем выше рассеивающая способность светильника. Поэтому, если необходимо освещать большую площадь помещения, следует выбирать изделия с максимально возможным числом светодиодов.

Вот такая светодиодная лампа, где размещение рабочих элементов отмечается в трёхрядном исполнении, по уровню рассеивания света приближается к люминесцентным устройствам

По привычке потенциальный покупатель выбирает приборы света с оглядкой на параметр мощности. В данном случае мощность определяется несколько иначе – с учётом соотношения 1 к 10, если сравнивать с обычной лампой прямого накала. К примеру, если мощность обычного прибора 100 Вт, тогда светодиодный аналог будет соответствовать 10 ваттам.

Также важно ориентироваться на цветовую температуру осветительного прибора. Подробнее об этом параметре мы писали .

Исходя из условий эксплуатации, подбирают светильники по классу защиты. Для эксплуатации в бытовых условиях обычно удовлетворительным вариантом является класс IP40. Для помещений с более высокими требованиями – класс защиты от 50 и выше. Подробнее о классе защиты и расшифровке значений .

Высокие параметры защиты необходимы для светильников, устанавливаемых в специальных помещениях со взрывоопасной окружающей средой.

Выводы и полезное видео по теме

В видеоматериале наглядно демонстрируется практика замены одного вида светильника другим. Последовательные действия по демонтажу и монтажу рабочих элементов.

Пример, который обязательно пригодится для применения на практике:

Если оценивать технические характеристики, условия эксплуатации и функционирование приборов в быту, выигрывают светодиодные источники света. Они также имеют свои недостатки, но даже при их наличии позволяют экономить электроэнергию и долго служат.

В промышленных масштабах экономия весьма значительна, если выбрать надежные лампочки от проверенных производителей с хорошим гарантийным сроком.

Имеете опыт замены люминисцентов светодиодными лампочками? Поделитесь, пожалуйста, своим мнением в блоке комментариев. А может у вас остались вопросы после прочтения нашего материала? Спрашивайте совет у наших экспертов и других посетителей сайта – компетентные пользователи с удовольствием поделятся свои опытом с вами.

Замена люминесцентных ламп на светодиодные

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

• G- означает, что в качестве контактов используются штырьки

• 13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

• экономию электроэнергии (в 2 раза)

• большую освещенность

• меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

• отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:

• 300мм (используется в настольных светильниках)

• 600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

• контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

• без демонтажа патронов

• с демонтажем и установкой перемычек через их контакты

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.

Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Офисы, магазины и промышленные предприятия освещаются люминесцентными лампами, которые работают с помощью балластного дросселя. Это экономные приборы, но их периодически приходится менять. Поэтому рекомендуется приобрести другой тип светильников и провести замену люминесцентных ламп на светодиодные. Они довольно дорогие, но их цена обусловлена качеством, долговечностью и надёжностью.

Конструкция светодиодов

По внешнему виду светодиоды похожи на обычные люминесцентные светильники, которые давно используются во многих производственных, административных и общественных помещениях. В их конструкцию входит блок питания, корпус выполнен в форме трубки и может быть изготовлен из таких материалов:

• матового или прозрачного поликарбоната;
• алюминия.

Первый вид — это цельный поликарбонатный элемент диаметром 26 мм. У второго тыльная сторона изготовлена из круглого алюминиевого профиля, а наружная — из химического сплава. Рассеиватель может быть прозрачным или матовым. Первые модели при невысоком расположении ослепляют, поэтому их лучше помещать в закрытые плафоны. Но матовый элемент скрывает часть света, что учитывается при расчёте мощности.

У некоторых моделей есть поворотный храповый механизм, благодаря которому можно направлять поток света под определённым углом. Во время монтажа легко отследить расположение контактов лампы внутри патрона, что очень удобно. Стандартная длина трубок — 1500, 1200, 900 или 600 мм. Наиболее распространены модели с габаритами 600 и 1200 мм, они обладают подходящей для жилого помещения мощностью, не слепят и дают достаточное количество лучей.

У светодиодных ламп дневного света несколько ниже поток, чем у люминесцентных. Но у вторых моделей показатель падает с увеличением срока эксплуатации, а у первых остаётся неизменным на протяжении всей службы. Средний срок работы ламп составляет 30—40 тысяч часов.

Преимущества и недостатки

Длительность эксплуатации зависит от её условий и производительности блока питания, самих светодиодов. Замена обычных ламп светодиодными имеет несколько преимуществ:

• безопасная и быстрая работа по их установке;
• кроме периодической протирки от пыли, не нужно никакого ухода;
• большая экономичность;
• длительный срок эксплуатации;
• нет мерцания, благодаря чему лампы можно устанавливать в помещении с детьми;
• высокий показатель светопередачи;
• в составе конструкции нет ртути;
• широкая вариация рабочего напряжения — от 110 до 240 В.

У светодиодов практически нет недостатков, но некоторые пользователи отмечают как минус их высокую стоимость. Но покупать дешёвые модели не стоит, так как можно нарваться на некачественную подделку.

Разновидности ламп

Как только светодиодные лампы появились на рынке, люди стали ими интересоваться. Они экономичны и долговечны, а внешний вид, габариты и яркость свечения практически не отличаются от обычных светильников. Их не нужно утилизировать, а срок службы превышает длительность эксплуатации люминесцентных моделей в десятки раз. Сэкономить можно в том случае, если не заменять полностью всю систему, а в прежнюю арматуру вместо старых ламп вмонтировать новые светильники. Сделать это можно самостоятельно без наличия особой квалификации или опыта.

В светодиодной трубке установлена гетинаксовая планка с блоком питания и распаянными светодиодами. Поэтому для неё не нужно устанавливать внешний источник. Её подключение происходит непосредственно к электрической сети. В трубках находится цоколь, с внутренней стороны проволокой из меди соединены штыри, на которые подаётся питающее напряжение. Лампа полностью адаптирована под замену люминесцентных светильников без какой-либо доработки конструкции. Достаточно отрезать лишние кабели и подключить прибор.

Светодиоды разделяют по нескольким признакам:

• габаритам — их длина варьируется от 600 до 1500 мм;
• мощности — от 9 до 25 Вт;
• виду излучаемого света — он может быть тёплым и холодным.

Для замены люминесцентной лампы можно подобрать светодиод с меньшей производительностью, при этом он даст такое же количество света. Если необходимо увеличить яркость освещения, то выбирают более мощные модели или монтируют больше светильников.

Инструкция по замене

Перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо отсоединить светильник от электрической проводки. Выключают подачу напряжения, проверяют показатели индикатором клеммной колодки. Электрики не всегда соблюдают правила работы с выключателем, хотя он должен находиться на размыкании фазного провода. Если клеммная колодка показывает напряжение, то необходимо найти автоматический датчик и на время отключить его.

Затем отсоединяют провода, изолируют их концы, находят заземляющий кабель. Обычно он подключён к корпусу, прижат к нему винтом. Его нужно освободить, а изолировать необязательно. Если в помещении установлены несколько светильников, то остальные можно включить, ведь работать при свете удобнее. Отсоединяют винты, удерживающие трубки на потолке. Если они привинчены к подвесным конструкциям, то достаточно вдавить светильник вверх, развернуть и вынуть по диагонали. На его месте образуется пустой квадрат.

Особенности схемы

Напряжение подаётся на два патрона проводами по определённой схеме с электромагнитным балластом. Такая конструкция обуславливает безопасную эксплуатацию лампы. В случае, когда из светильника выходит ртуть, её пары могут при небольшом напряжении воспламениться. Для устранения пожара на двух концах люминесцентной лампы нужно создать два облака из электронов на обоих концах прибора. Сделать это можно с помощью раскалённых накаливаемых нитей.

Светодиоды работают по иному принципу. Для того чтобы они засветились, необходимо подать напряжение на противоположные цокольные штыри. Поэтому к патронам подключают только по одному проводящему кабелю. При этом нет разницы, будет это фаза или нулевой показатель.

Устранение лишних элементов

После того как светильник сняли, можно заняться его переделкой. Из него извлекают старые лампы, проворачивая их в любую сторону под прямым углом. Затем отсоединяют провода от дросселя и стартера, удаляют оба элемента. Патроны с помощью винтов или стальных полосок крепят к арматуре. Современные детали присоединяют защёлками. Если необходимо снять его, то пинцетом зажимают цилиндры крепления, которые после этого его легко вытащить из отверстий корпуса. В некоторых случаях можно поддеть патрон отвёрткой.

Проводники, подводящие ток, монтируют винтами, но в некоторых моделях используется безвинтовый способ. Для отсоединения провода нужно поворачивать его по часовой стрелке и обратно под прямым углом, постепенно вытягивая. Если деталь в конструкции не нужна, то провода просто отрезают. Таким образом отсоединяют безвинтовые крепления в розетках и выключателях, патронах светильников и люстр.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Заходя в любое производственное помещение, учебное заведение или даже некоторые квартиры, можно увидеть люминесцентные светильники. Они по праву завоевали репутацию лучших приборов освещения прошлых лет. Но время идет, и уже сейчас многие стараются заменить световые приборы на более высокотехнологичные, долговечные и энергосберегающие – светодиодные лампы.  И все же, как установить освещение на кристаллах на 220 вольт вместо ЛДС?

Для некоторых такая замена не представляет ничего сложного, но основная масса людей не представляет, как можно подключить светодиодную лампу взамен люминесцентной. Им проще и надежней поменять светильник целиком, и единственное, что их останавливает – это высокая стоимость такого устройства.

Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.

Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы. Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая

Как подключить светодиодную лампу вместо люминесцентных, схема

Появление на рынке LED-ламп привело к новой индустрии освещения. Но в офисах и на производстве продолжают работать миллионы старых люминесцентных ламп. Проще всего не менять весь светильник целиком, а просто установить светодиодную лампу в уже существующий. Рассмотрим, как подключить светодиодную лампу вместо люминесцентной, используя старую арматуру.

Преимуществом светодиодной лампы является малое потребление энергии и больший рабочий ресурс. Хотя они и немного дороже, однако светят ярче и служить вам будут в 5 раз дольше чем люминесцентные.

Как работает светодиодная лампа

Источником света в светодиодной лампе является светоизолирующий диод, состоящий из полупроводникового кристалла, имеющего два вывода (катод и анод) и оптической системы. Далее по тексту будет использована аббревиатура СД или LED.

При прохождении электрического тока через полупроводник в прямом направлении, носители заряда (электроны и дырки) осуществляют рекомбинацию. В результате этого происходит оптическое излучение фотонов (из-за перехода электронов на другой энергетический уровень).

Также в лампе находится драйвер (специальная микросхема), который обеспечивает питание светодиода. Радиатор (система охлаждения) собирает и выводит излишнее тепло. Рассеиватель минимизирует потери света.

Схематическое изображение светодиода

На схемах светодиоды условно обозначаются как диоды со стрелками, которые обозначают оптическое излучение.

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей.

Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов.

На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать лед лампы в домашней сети, не прибегая к каким либо изменениям в электропроводке.

Устройство светодиодной лампы 220

В состав лампы входят:
• корпус;
• цоколь;
• рассеиватель;
• радиатор;
• блок светодиодов LED;
• бестрансформаторный драйвер.

Как устроена светодиодная лампа? На рисунке изображена современная LED-лампа по технологии СОВ. Светодиод выполнен как одно целое, с множеством кристаллов. Для него не требуется распайка многочисленных контактов. Достаточно присоединить всего одну пару.

Каждая светодиодная лампа состоит из следующих частей:
1. Рассеиватель – специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В большинстве случаев элемент производится из прозрачных и полупрозрачных пластиков либо матированного поликарбоната.
2. Светодиодные чипы – основных составляющих ламп нового поколения. Они устанавливаются как по одному, так и десятками. Их число зависит от конструктивных особенностей изделия, его размеров, мощности и наличия приспособлений для отвода тепла.
3. Печатной платы. При их изготовлении используются анодированные алюминиевые сплавы, способные эффективно отвести тепло на радиатор, что создаст оптимальную температуру для бесперебойной работы чипов.
4. Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Для отливки радиаторов тоже выбирается алюминий и его сплавы, а также специальные формы с большим количеством отдельных пластин, помогающих увеличить теплоотводящую площадь.
5. Конденсатора, убирающего пульсацию по напряжению, подаваемому на кристаллы светодиодов с драйверной платы.
6. Драйвера, сглаживающего, уменьшающего и стабилизирующего входное напряжение электрической сети. Без этой миниатюрной печатной платы не обходится ни одна светодиодная матрица. Различают выносной и встраиваемый драйвер. Большинство современных ламп оснащается встраиваемыми устройствами, которые монтируются непосредственно в их корпусе.
7. Полимерного основания, вплотную упирающегося в цокольную часть, защищая корпус от электрических пробоев, а меняющих лампочки — от случайного поражения электрическим током.
8. Цоколя, обеспечивающего подключение к патронам. Обычно при его изготовлении используют латунь, покрытую никелем. Это гарантирует хороший контакт и долговременную коррозионную защиту.

Также существенным отличием светодиодных приборов от их обычных прототипов стало расположение зоны максимального нагрева. У остальных типов излучателей распространение тепла происходит от внешней стороны поверхности.

Светодиодные кристаллы нагревают свою печатную плату с внутренней стороны. Поэтому им требуется своевременное отведение тепла изнутри лампы, а это конструктивно решается путем установки охлаждающих радиаторов.

Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком. По форме лампы бывают круглыми, цилиндрическими и прочими. Подключение к сети питания производится через резьбовые или штырьковые цоколи. Под общее освещение выбираются светильники с цветовой температурой 2700К, 3500К и 5000К.

Градации спектра могут быть любыми. Их часто используют для освещения реклам и в декоративных целях.

Типы светодиодов

Светодиод – это полупроводниковый кристалл из нескольких слоев, преобразующий электричество в видимый свет. При изменении его состава получается излучение определенного цвета. Светодиод делается на основе чипа – кристалла с площадкой для подключения проводников питания.

Чтобы воспроизвести белый свет, «синий» чип покрывается желтым люминофором. При излучении кристалла люминофор испускает собственное. Смешивание желтого и синего света образует белый.

Разные способы сборки чипов позволяют создавать 4 основных типа светодиодов:
• DIP – состоит из кристалла с расположенной сверху линзой и присоединенными двумя проводниками. Он наиболее распространен и используется для подсветки, в световых украшениях и табло.
• «Пиранья» – похожая конструкция, но с четырьмя выводами, что делает ее более надежной для монтажа и улучшает отвод выделяющегося тепла. Большей частью применяется в автомобильной промышленности.
• SMD-светодиод – размещается на поверхности, за счет чего удается уменьшить габариты, улучшить теплоотвод и обеспечить множество вариантов исполнения. Используется в любых источниках света.
• СОВ-технология, где чип впаивается в плату. За счет этого контакт лучше защищен от окисления и перегрева, а также значительно повышается интенсивность свечения. Если светодиод перегорает, его надо полностью менять, поскольку ремонт своими руками, с заменой отдельных чипов, не возможен.

Недостатком светодиода является его маленький размер. Чтобы создать большое красочное световое изображение, требуется много источников, объединенных в группы. Кроме того, кристалл со временем стареет, и яркость ламп постепенно падает. У качественных моделей процесс износа протекает очень медленно.

Схема светодиодной лампочки на 220в

Конструктивно схема светодиодной лампы на 220В состоит из трех основных частей: корпуса, электронной части и системы охлаждения. Сетевое напряжение через цоколь поступает на драйвер, где преобразуется в сигнал постоянного тока, необходимый для свечения светодиодов.

Свет от излучающих диодов обладает широким углом рассеивания и поэтому не требует установки дополнительных линз. Достаточно обойтись рассеивателем. В процессе работы детали драйвера и светодиоды нагреваются. Поэтому в конструкции лампы обязательно должен быть продуман отвод тепла.

К корпусной части светодиодной лампы относится цоколь, оболочка из пластика, внутри которой размещен драйвер, и полупрозрачная крышка в виде полусферы, по совместительству являющаяся рассеивателем света. В дорогих моделях ламп большую часть корпуса занимает ребристый радиатор из алюминия или специального теплопроводящего пластика.

В лампочках бюджетного класса радиатор либо вовсе отсутствует, либо расположен внутри, а по окружности корпуса сделаны отверстия. Дешёвая китайская продукция мощностью до 7 Вт вовсе имеет сплошной корпус, без какого-либо отвода тепла.

В фирменных светодиодных лампах на 220В печатная плата с SMD светодиодами крепится к радиатору через термопасту для эффективного отвода тепла.

В дешевых китайских моделях эта плата либо просто вставлена в пазы корпуса, либо прикреплена саморезами к металлической пластине для охлаждения кристаллов. Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.

Вывод излучения происходит через рассеиватель, как правило, из матового пластика. А в дешевых светодиодных лампах на 220В такой корпус ещё надёжно скрывает недостатки китайской сборки от любопытных глаз потребителя. Крепится рассеиватель к основанию либо герметиком, либо резьбовым соединением.

Лампы светодиодные вместо люминесцентных

Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т. е. люминесцентных светильников (обычно это приборы мощностью 36 Вт.).

Действительно, еще буквально 5–7 лет назад казалось, что для офиса это самый экономичный вид световых приборов. Но время идет, появляются новые варианты освещения, куда более энергосберегающие и долговечные.

Сейчас повсеместно в целях экономии внедряются LED-лампы. Конечно, если в кабинете висит обычная люстра, то все, что нужно сделать для модернизации – это поменять лампочки накаливания на LED.

А возможно ли поставить светодиодные лампы в люминесцентные светильники, если было решено перейти на более энергосберегающий вид освещения или придется их выбросить, чтобы после на их место установить светодиодные трубки?

Торопиться с этим не стоит. Ведь совершенно ясно, что покупка такого светильника в магазине обойдется в разы дороже, чем приобретение отдельного элемента. Нужно разобраться, возможно ли переделать люминесцентный светильник в светодиодный.

Остается понять, как заменить ЛДС на LED. Переделка люминесцентной лампы в ЛЕД-лампу не составляет практически никакого труда, и по своей сути это простая доработка старого светильника.

Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Для этого требуется выполнить несколько простых действий:
1. Сначала необходимо отключить питание старого светильника. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. к. неизвестно, кто и как производил электромонтаж и не пущен ли через выключатель ноль вместо фазы. Обязательно после отключения нужно удостовериться в отсутствии напряжения с помощью отвертки-индикатора.
2. Следующим шагом демонтируется старый светильник, далее снимаются трубки ЛДС, т. е. производятся те же действия, которые требуются, чтобы заменить люминесцентные лампы, с той лишь разницей, что на место их уже ставить не придется.
3. Все провода, идущие от стартера (это алюминиевый либо пластиковый цилиндр), а также от дросселя или пускового регулирующего аппарата (прямоугольный элемент в форме удлиненной коробки из металла) отсоединяются. Эти части тоже больше не пригодятся.

Несмотря на то, что при подключении люминесцентной трубки на патрон с каждой стороны подавалась фаза на одно гнездо патрона и ноль на другое, в работе светодиодной лампы используется совершенно иная схема подключения.

Необходимо так собрать светильник, чтобы по одной стороне патронов на оба их контакта подавалось напряжение только лишь с одного, фазного провода, ну а по противоположной стороне так же на два контакта шел только нулевой, т.к. на светодиодные лампы (в том числе и Т8) подается разнополярное напряжение на противоположные стороны.

Таким образом, получится схема подключения, показанная на рисунке. На этом переделка люминесцентной лампы на светодиодную окончена. Теперь остается только повесить светильник на место и поставить в него лампы Т8 с цоколем G13, которые являются светодиодными аналогами люминесцентных, после чего подать напряжение.

Преимущества светодиодных ламп перед люминесцентными

Обычно заявленное производителем рабочее время LED-лампы составляет не менее 30 000 часов, и все же многое будет зависеть от производителя драйвера, т. е. электронного балласта, и самих светоэлементов. Но в любом случае установка Т8 вместо люминесцентных ламп выгодна по нескольким причинам:
• Переделка люминесцентного светильника, т. е. изменение схемы старой лампы, не представляет никаких проблем и занимает минимум времени. И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.
• LED-светильники не нужно обслуживать и ревизировать, достаточно иногда вытирать с них пыль и очень редко менять трубки.
• До 60% электричества экономится при их работе, если сравнивать с энергозатратами люминесцентных ламп.
• Они более долговечны в работе, средний показатель срока службы – 40 000 часов.
• Светодиодные трубки не мерцают, как это происходило с их предшественниками, а значит, их вполне целесообразно монтировать в детских садах и школах.
• Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя.

Даже если напряжение в сети упадет до 110 В, светодиодные аналоги люминесцентных ламп продолжат работать так же, как и при 220 В. И еще одно важное преимущество – это то, что у светодиодных светильников отсутствуют недостатки, за исключением, может быть, высокой цены в их премиум-вариантах.

Одним словом, переделка люминесцентного светильника в светодиодный своими руками – дело выгодное, и пренебрегать им по возможности не стоит. Ну а вопросов, как переделать лампу, теперь остаться не должно.

Схема подключения светодиодной лампы вместо люминесцентных

Тип колбы Т8 (диаметр трубки 25,76 мм, цоколь G13), единственный типоразмер, который позволяет использовать один и тот же светильник для установки в него ламп разной конструкции, но одинаковой длины. Правда, потребуется небольшая модернизация, отключение пуско – регулирующей арматуры, но это дело нетрудное и не займёт много времени.

Как видите, схема простая. Стартёры нужно вынуть из разъёмов. В разъём дросселя можно поставить перемычку, но если на входе стоит УЗО то велика вероятность ложных срабатываний, поэтому просто демонтируйте балласт.

В принципе, дроссель и компенсационный конденсатор можно оставить, всё будет работать, но образуемые при включении кратковременные импульсы ЭДС (700-1000 В) вряд ли будут способствовать долгой работе LED прибора.

Трубки Т8 с цоколем G13 имеют четыре вывода (штырька), но для подключения LED сборки понадобится только два, по одному с каждого торца колбы. Так, должно быть, но китайские производители, как всегда, не строго придерживаются стандартов, поэтому встречаются LED трубки с выводами на один из торцов.

Как подключить светодиодный светильник к 220в

Главное преимущество таких светильников перед моделями, работающими от 12 вольт, заключается в том, что питание подается напрямую от выключателя. В результате затрачивается меньше средств и усилий на монтаж ламп. В настоящее время существуют три способа подключить светильник:
1. последовательный;
2. параллельный;
3. лучевой.

Каждый имеет свои достоинства и недостатки, применяется в разных ситуациях. Обсудим схемы более подробно.

• Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов.

При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств.

К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Для экономии средств, реализуя последовательную схему, применяют провод, так как в кабеле вторая жила будет просто обрываться и никак не использоваться.

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий.

В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении. Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность.

В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально.

Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино.

В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Замена или модернизация люминесцентных ламп на светодиодные лампы T8

Как заменить люминесцентные лампы на светодиодные

Установка новых светодиодных трубок в люминесцентные светильники — это быстрая и легкая задача, которую может выполнить любой домовладелец. Ниже показаны основные шаги с подробными инструкциями по каждому из них.

Выбор светодиодной лампы

Можно приобрести светодиодные лампы трех основных типов: одностороннее питание, двухстороннее питание и те, которые работают с люминесцентным балластом или без него.

1. Односторонняя мощность. Для этой лампы требуется, чтобы питание подавалось только на один конец лампы, и она является предпочтительным выбором, поскольку ее проще подключить и, как правило, дешевле.
2. Двойная мощность конца. Лампа требует, чтобы питание подавалось на оба конца лампы, по одному проводу на каждый конец. Немного дороже и требует подключения провода к обоим концам.
3. Лампы, которые могут использовать имеющийся балласт. Эту лампу можно просто поставить на место, не меняя проводки, но не сказано, что происходит, когда балласт умирает.Кроме того, они еще дороже, и это вызывает беспокойство, так как эти лампы недешевы. Поскольку задача повторного подключения настолько проста, я не рекомендую эти лампы, так как в будущем неизбежно потребуются дополнительные работы, когда старый балласт окончательно выйдет из строя.

Далее необходимо выбрать цвет лампы. Цвет измеряется в градусах Кельвина, при этом большие числа имеют более белый или синий цвет, а более низкие числа имеют тенденцию к более теплому и желтоватому оттенку. В качестве примера, использованного в этой статье, была выбрана лампа 4000K: она будет использоваться на кухне, где предпочтительнее более белый цвет и дневной свет.Гостиная или спальня могут лучше выглядеть с более теплой лампой.

Я выбрал лампы Hyperikon от Amazon как лучшее универсальное решение. Эти лампы поставляются с новым патроном, или «надгробным камнем», который потребуется для светильников более поздних моделей, и поэтому дополнительная покупка новых надгробий не требуется.

Удаление балласта

Следующим шагом является удаление балласта, но сначала его нужно найти. Большинство приспособлений на 4 ножках имеют крышку в центре, которую можно снять, повернув небольшой зажим или сжимая крышку, чтобы освободить зажимы по краям.Каким бы ни был стиль вашего собственного приспособления, этот балласт можно менять по мере необходимости, и его можно найти без излишних усилий.

1. ВЫКЛЮЧИТЕ ПИТАНИЕ! Нет ничего хуже, чем получить электрошок при выполнении электрических работ, поэтому убедитесь, что питание отключено. Если в доме есть другие люди, подумайте также о том, чтобы выключить выключатель изолентой, чтобы убедиться, что кто-то бездумно не включит его, когда войдет в темную комнату.
2. Снимите лампы и отложите в сторону.
3. Снимите крышку балласта. Прежде чем продолжить, рекомендуется дважды проверить , чтобы убедиться, что отключено питание. На рисунке показано использование бесконтактного тестера напряжения, который может определять наличие напряжения, фактически ничего не касаясь. Предостережение об этих тестерах напряжения: если в пределах нескольких футов работает флуоресцентный свет, тестер может уловить его и показать питание, когда его нет. У меня никогда не было ни одного ложного отрицательного результата (если он говорит, что нет питания, то его нет), но ложные срабатывания — обычное дело для флуоресцентных ламп.Я буду жить с этим, так как я предпочитаю думать, что есть провод под напряжением, когда его нет, чем думать, что все мертво, и шокировать, когда оказывается, что он находится под напряжением.
4. Обрежьте все провода примерно на 2 дюйма от обоих концов балласта. Обычно я сохраняю балласт для возможного использования в будущем, и хорошо, что у меня осталось достаточно провода, чтобы сделать это, если я найду применение старому балласту. Кроме того, черный и белые провода будут соединены с входящими линиями электропередач; снимите гайки с проводов и провода балласта, сохранив маленькие черные и белые провода для использования позже.В качестве меры безопасности замените гайку на проводах питания; да, вы уже отключили питание, но небольшие дополнительные меры предосторожности никогда не помешают. Безопасность превыше всего!
5. У большинства балластов на одном конце есть винт, крепящий его к приспособлению, а на другом он вставляется под зажим. Выкрутите винт (часто требуются плоскогубцы или гаечный ключ на 9/32 дюйма) и извлеките балласт из-под зажима. Отложите его в сторону.

,

Как заменить люминесцентный балласт

Замена балласта в люминесцентном свете

Замена люминесцентного балласта — не очень сложная работа. Как профессиональный электрик, я заменил сотни балластов, и обычно это занимает около 10 или 15 минут, если сам осветительный прибор не является чем-то особенным и трудно разбираемым. Работа может выглядеть немного (или очень) пугающей со всеми этими оголенными проводами, но на самом деле это не так сложно, как кажется, и часто гораздо лучший выбор, чем замена всего осветительного прибора.

Есть три основных шага для замены балласта: удаление старого балласта, выбор нового балласта и подключение нового балласта к приспособлению.

Эти шаги, вероятно, лучше всего выполнять в таком порядке, потому что будет удобно иметь старый балласт при покупке нового, поэтому давайте начнем с первой задачи в списке.

Удаление старого балласта

Люминесцентные светильники спроектированы и изготовлены с учетом того, что балласт можно заменить в один прекрасный день, не снимая весь светильник с потолка, но это не значит, что это очевидно или даже легко для некоторых светильников ,

Как правило, светильники, в которых используются четырехфутовые люминесцентные лампы, будут иметь канал, проходящий по всей длине светильника, а балласт расположен за этой приподнятой частью светильника. Хотя иногда можно снять балласт с установленными лампами, это редко окупается, поэтому начните со снятия всех ламп.

У дешевых, «гаражных» или «магазинных» светильников будет крышка позади светильников, которая обычно имеет одну застежку на одном конце; поверните фиксатор на девяносто градусов и слегка потяните, чтобы снять крышку.Сняв фиксатор с приспособления, сдвиньте крышку к этому концу; на другом конце есть небольшие зажимы, которые просто вставляются на место, чтобы удерживать крышку.

Будьте осторожны с краями этой крышки, так как это тонкий листовой металл, и если вы проведете рукой или пальцами по краю, можно сделать неприятный порез! Я был порезан до костей, просто легонько проведя рукой по острому краю обложки — не позволяйте этому случиться с вами.

Для более качественных светильников обычно требуется удалить пластиковую линзу, затем лампы, а затем накрыть балласт из листового металла.

Эта крышка снимается, сжимая стороны вместе, вытягивая края крышки из-под небольших зажимов на приспособлении. Иногда крышка может быть прикручена, но это довольно необычно.

Затем нужно будет снять крышку с держателей ламп на каждом конце, но это просто вопрос удерживания и поворота вправо, чтобы освободить их. Патроны лампы обычно не нужно снимать.

У некоторых фонарей может потребоваться удаление всего отражающего экрана после того, как вы взяли лампу

.
