Теплоотдача чугунных радиаторов: Методика проведения расчетов
Содержание
- 1. Ведущая классификация
- 1.1. Изготовленные из стали
- 1.2. Изготовленные из биметалла
- 1.3. Изготовленные из алюминия
- 1.4. Изготовленные из чугуна
- 2. Расчет теплоотдачи
- 3. Методика проведения расчетов
Модели радиаторов отопления и места расположения подбираются еще на стадии планировки дома или квартиры. Владельцам частных домов этот выбор предстоит сделать самостоятельно. К сожалению, для большинства жителей квартир этот вопрос решается застройщиками. Панельную квартиру обогреть намного сложнее. Теплоотдача чугунных радиаторов играет не последнюю роль в выборе подобных устройств. На каком типе устройств остановить выбор: на алюминиевых, биметаллических или чугунных?
Не мудрено, что при выборе редко кто руководствуется действенными показателями приборов и экономическими характеристиками. Выбор наиболее доступного, с ценовой точки зрения устройства, не очень правильный.
Ведущая классификация
Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:
- из чугуна;
- из биметалла;
- из алюминия;
- из стали.
Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.
Изготовленные из стали
Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко.
Сталь
Изготовленные из биметалла
Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.
Биметаллический
Изготовленные из алюминия
Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями.
Алюминиевый
Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт. Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств).
Изготовленные из чугуна
Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:
- Ощутимый вес конструкции.
- Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
- Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

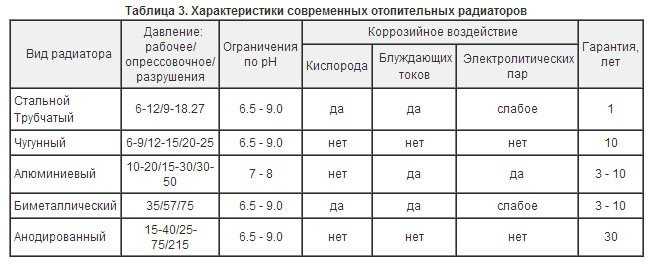

Теплоотдача радиаторов отопления в таблице
Расчет теплоотдачи
В первую очередь рекомендуется обратить внимание на имеющийся техпаспорт, который прилагается к каждому изделию этого типа.
В нем можно найти необходимую информацию касательно тепловой мощности одной секции изделия. Приведенные цифры нуждаются в существенной корректировке. Теплоотдача биметаллических радиаторов отопления, как и алюминиевых, имеют превосходные показатели мощности, при этом суждение основывается на общеизвестном факте того, что изделия из меди имеют превосходный уровень теплоотдачи, равно как и алюминиевые. У них высокий показатель теплопроводности, при этом теплоотдача зависит от множества иных факторов.
Теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT
Указанная в паспорте цифра верная только в том случае, если разница между температурой подачи и обработки равняется 70°С.
При помощи формулы вычисления производятся таким образом:
Инструкция может иметь различные обозначения. Зачастую упоминается лишь разница в 70°С и не более того.
Методика проведения расчетов
В итоге получается, что заявленная теплоотдача батарей и мощность несколько ниже реальной, которая указана в документации.
Для правильного выбора оборудования необходимо четко понимать разницу в этих цифрах. Второстепенную роль будут играть и используемые комплектующие, будь то медный или биметаллический элемент. Для проверки данных следует использовать понижающий коэффициент, который применим к изначальной величине мощности устройства, указанного в документации.
Расчет делается с такой последовательностью:
- Для начала необходимо выработать оптимальный температурный режим в помещениях и главного теплоносителя.
- Подставить собранную информацию и вычислить дельту, как среднюю величину показателя.
- В приложенной таблице найти максимально приближенный показатель.
- Полученная цифра умножается на приведенную в документации.
- Делается расчет необходимого количества отопительных приборов.
АдминАвтор статьи
Понравилась статья?
Поделитесь с друзьями:
Какие радиаторы отопления лучше по теплоотдаче
Монтаж новенькой отопительной батареи – это непростой выбор.
К тому же, большая часть людей зачастую владеет лишь примерными данными о разных видах батарей. На этой базе непросто сделать правильный выбор. Потому чаще всего люди руководствуются стандартным принципом «купить то, что дешевле». В то же время здесь очень просто ошибиться. Из-за чего весь проект может существенно подорожать. Для сравнения будут рассмотрены три самых распространенных вида радиаторов:- чугунный;
- алюминиевый;
- биметаллический.
Изучение видов радиаторов с целью узнать, у какого из них теплоотдача будет лучше, поможет сделать оптимальный выбор.
Чугунные радиаторы
Коэффициент теплопроводности материала в данных радиаторов, приблизительно равен 50-56 Вт/(м*К). Поэтому, радиаторы из чугуна могут похвастаться эффективным обогревом. Но толстые стенки могут затруднять теплоотдачу. Уровень мощности старых моделей составляет, в среднем, 70 Вт. Если говорить о новых моделях, показатель более чем вполовину выше – 150+ Вт.
Передача тепла стандартно происходит посредством излучения. На конвекцию приходится не больше 20%. Чугунные радиаторы отличаются большим весом, но также не могут похвастать большой прочностью. Изделие может легко повредиться под влиянием гидравлики. Они нагреваются медленно, но также неспешно и остывают. При этом чугунные батареи не особо чувствительны к качеству теплоносителя. Их нередко устанавливают в частных домах, где подключено автономное отопление.
Алюминиевые радиаторы
Этот металл обладает прекрасной теплопроводностью – 230 Вт/(м*К). Поэтому в плане теплоотдачи радиаторы из алюминия часто превосходят аналогичные по свойствам отопительные приборы из других материалов. Максимальной эффективности нагрева удается достичь за счет качеств алюминия и большой полезной площади, которую можно увеличить благодаря оребрению поверхности. Теплоотдача осуществляется через конвекцию и излучение.
Биметаллические радиаторы
Для изготовления такого отопительного прибора взяты одновременно два металла.
По итогу получаются изделия, которые практически не уступают по степени теплоотдачи алюминиевым аналогам.Этот вариант обладает средней эффективностью, и причина кроется в особенностях конструкции. Сердечник изготавливается из конструкционной стали, потому теплопроводность его относительно невелика. Но в то же время сердечник быстро прогревает алюминиевые панели. Благодаря чему обеспечивается интенсивное распространение тепла и повышенная теплоотдача.
Какой же радиатор выбрать
С учетом вышеперечисленных характеристик, можно с точностью сказать, что лучшим по своей теплоотдаче является биметаллический тип. Но у него есть серьезный недостаток – высокая цена. Второе место досталось алюминиевым батареям. И последнее – чугунным. Хотя в условиях современности они применяются лишь в определенных условиях.Для тех же, кто ищет оптимальное соотношение стоимости и качества, прекрасным решением станет именно алюминиевый радиатор. Но, с другой стороны, следует также учитывать условия предстоящей эксплуатации.
Что до чугунных батарей – этот вариант проверенный временем. Стоят они недорого, и отслужить могут не один год без всяких проблем, надежно обогревая помещение, хоть и не так эффективно, в сравнении с другими вариантами радиаторов.На нашем сайте представлена подробная информация для производителей стройматериалов. Здесь можно узнать все о нашей компании, от истории до преимуществ. Также для большего удобства пользователей есть схема расположения павильонов. Благодаря ей можно гораздо быстрее найти интересующий товар.
Cast Iron Radiators Ltd Объяснение разницы температур и тепловой мощности
При выборе радиаторов вам нужно будет поработать с сантехником, чтобы определить требования к теплу ваших помещений, и вам необходимо знать о различных стандартах, используемых при расчете тепловой мощности (Вт или БТЕ) радиаторов, чтобы вы получили Радиаторы нужного размера для вашего проекта.
Тепловая мощность радиаторов зависит от размера и конструкции радиаторов.
Тепловая мощность данного радиатора зависит от его температуры или, точнее, от разницы между температурой радиатора и температурой окружающего воздуха. Этот перепад температур обозначается как Дельта Т, записывается как ΔT. ΔT определяется как средняя температура воды в радиаторе минус температура окружающего воздуха. Например, если вода, поступающая в радиатор, составляет 85 o C и вытекающей из него воды 75 o C, то средняя температура воды (MWT) 80 o C, если температура воздуха (AT) в помещении 20 o C, то ΔT =MWT-AT = 80 o C-20 o C= 60 o C или 60 K (Кельвин).
Тепловая мощность увеличивается по мере увеличения ΔT, но зависимость не является линейной, уменьшение вдвое ΔT более чем вдвое уменьшает тепловую мощность, поэтому, например, тепловая мощность при ΔT=30 меньше половины тепловой мощности при ΔT=60.
Тепловая мощность может быть измерена в ваттах или БТЕ/ч. На нашем веб-сайте мы указываем теплопроизводительность в БТЕ/ч — британских тепловых единицах в час.
Чтобы преобразовать ватты в БТЕ/ч, просто умножьте на 3,412, чтобы преобразовать БТЕ/ч в ватты, разделите на 3,412 или воспользуйтесь удобными инструментами преобразования на rapidtables.com.
Если не указано иное, тепловая мощность на нашем веб-сайте указана для традиционного отраслевого стандарта ΔT=50. Многие розничные продавцы и производители указывают дельта-фактор Delta 60, чтобы искусственно создать впечатление, что их продукты имеют более высокую теплоотдачу. Чтобы найти тепловую мощность для других значений ΔT, необходимо использовать следующую таблицу преобразования:
| ΔT | Коэффициент преобразования |
|---|---|
| 10 | 0,097 |
| 15 | 0,165 |
| 20 | 0,240 |
| 25 | 0,320 |
| 30 | 0,406 |
| 35 | 0,496 |
| 40 | 0,590 |
| 45 | 0,688 |
| 50 | 0,789 |
| 55 | 0,893 |
| 60 | 1 |
| 65 | 1. 110 |
| 70 | 1,223 |
Так, например, если тепловая мощность радиатора составляет 3600 БТЕ при ΔT=60, чтобы найти тепловую мощность при ΔT=50, умножьте на 0,789..
Тепловая мощность (ΔT=50)= Тепловая мощность (ΔT=60)* 0,789 = 3600 БТЕ * 0,789 = 2840 БТЕ
Аналогично, для расчета тепловой мощности при ΔT=55 умножьте тепловую мощность при ΔT=60 на 0,893.
Тепловая мощность (ΔT=55)= Тепловая мощность (ΔT=60)* 0,893 = 3600 БТЕ * 0,893 = 3215 БТЕ
Сантехнические системы, использующие современные конденсационные котлы, обычно работают при значении ΔT=50. «Низкотемпературные» системы работают при еще более низких значениях ΔT и становятся все более популярными, поскольку люди учитывают воздействие традиционных систем отопления на окружающую среду. Наши радиаторы работают с «низкотемпературными» системами, однако для достижения того же результата, что и традиционная высокотемпературная система, их требуется больше, и они должны быть правильно сбалансированы.
Если вы все еще в замешательстве, позвоните нам по телефону 01723 321 000 и позвольте специалистам проконсультировать вас или подготовить тепловой расчет для вашего помещения
Эффективны ли чугунные радиаторы для обогрева домов?
Сокращение счетов за электроэнергию и сокращение нашего воздействия на окружающую среду идут рука об руку.
На самом деле, эти две проблемы находятся в центре внимания домовладельцев.
В результате часто задают вопросы об энергоэффективности 9Чугунные радиаторы 0134.
Поскольку этот дизайн существует уже почти два столетия, понятно, что некоторые считают его менее эффективным, чем современные аналоги.
Так ли это на самом деле? Давайте рассмотрим дальше…
Чего не делает радиатор
В отличие от котла центрального отопления или лампочки, радиатор не меняет энергию с одного типа на другой.
Лампочка преобразует электричество в свет, а котел превращает газ (или любой другой источник топлива, который вы используете) в тепло.
Радиатор излучает уже сгенерированное тепло.
Тот, который более эффективен в этом, в конечном итоге будет более энергоэффективным, поскольку ему потребуется меньше тепла для обогрева вашего дома.
Все ли типы радиаторов одинаковы?
Тот факт, что радиаторы излучают только уже выработанное тепло, не означает, что все они работают одинаково.
Используемые материалы, конструкция и размер радиатора влияют на эффективность передачи тепла через помещение.
Другие факторы, такие как возраст и техническое обслуживание, также влияют на эффективность радиатора.
Почему чугунные радиаторы эффективны
Чугунные радиаторы являются эффективным средством обогрева дома по нескольким причинам.
Чугун плотнее стали и алюминия.
Это означает, что, хотя радиатор нагревается дольше, он дольше удерживает тепло.
Быстрый нагрев алюминия часто называют причиной его выбора.
Однако для поддержания желаемой температуры источник нагрева должен оставаться включенным.
Это не относится к чугуну, который значительно дольше остается теплым даже после отключения центрального отопления.
Дизайн чугунного радиатора повышает эффективность
Классический дизайн чугунных радиаторов – это не только эстетика.
Есть также аспекты, которые повышают их эффективность.
Поскольку они состоят из равномерно расположенных столбцов с воздухом между ними, это означает, что тепло равномерно распределяется по радиатору.
Большая открытая поверхность панельных радиаторов означает, что вода должна проходить по ним, иногда нагревая устройство неравномерно.
В чугунных радиаторах вода подается по жестким каналам.
Они одинаковы по площади и размеру, что способствует равномерному распределению тепла.
Несмотря на конструкцию чугунного радиатора, площадь поверхности блока может быть больше, чем у радиаторов из других материалов.
Таким образом, большая площадь теплоизлучающей поверхности нагревается более равномерно и эффективно.
Теплопроводность
Исследования показали, что чугун проводит тепло гораздо эффективнее, чем сталь или алюминий.
Это означает, что способность радиатора передавать тепло от устройства в помещение выше у чугунных моделей.
Сталь и алюминий передают поток тепла, пока котел остается включенным.
Однако более высокий процент углерода, содержащегося в чугуне, позволяет ему сохранять тепло в течение более длительного периода времени.
Чугунные радиаторы излучают постоянное окружающее тепло даже после выключения котла.
Более эффективный способ работы чугунных радиаторов означает, что помещения не страдают от больших колебаний температуры, когда теплая часть рядом с радиатором контрастирует с холодными участками в других местах.
Вместо этого температура во всем даже дольше.
Повысят ли чугунные радиаторы энергоэффективность моего котла?
Ваш котел оснащен системой отопления с чугунными радиаторами.
Это связано с тем, что температура воды, возвращаемой в котел, выше, чем при использовании стального или алюминиевого радиатора.
Это означает, что разница температур между подающей и обратной трубой намного меньше.
В результате котел должен затрачивать меньше энергии на нагрев воды до необходимой температуры.
Чем чугунные радиаторы отличаются от напольного отопления или плинтусного отопления?
За последнее десятилетие популярность полов с подогревом возросла.
Он часто устанавливается в новостройках или зданиях, построенных архитекторами, и упоминается как более эффективный способ обогрева вашего дома, а также устраняющий необходимость в «неприглядных» радиаторах.
В то время как эстетика классического дизайна чугунного радиатора устраняет любые опасения по поводу того, что на него неприятно смотреть, как можно сравнить его с точки зрения эффективности?
Теплый пол работает путем установки труб теплой воды или электрических матов, которые скрыты внутри конструкции пола.
Мягко распространяет тепло из помещения внизу и часто считается эффективным выбором.
То же самое относится и к более дешевому варианту обогрева плинтуса, где за плинтусами проходят трубы теплой воды.
По сути, водяной теплый пол и плинтусный обогрев работают по тому же принципу, что и радиатор.
С точки зрения эффективности по сравнению с чугунными радиаторами, обе эти альтернативы требуют значительного времени для обогрева помещения.
Источник тепла должен быть включен дольше.
Опять же, из-за высокого уровня проводимости чугун способен дольше удерживать больше тепла.
Стоимость установки напольного отопления высока, а техническое обслуживание может быть сложным.
Если отопление сломается, для его ремонта может потребоваться поднять пол или плинтус.
Также подходит только для определенных типов напольных покрытий; Вы не можете использовать пол с подогревом, например, в комнате с ковровым покрытием.
Вот почему чугунные радиаторы обеспечивают большую гибкость.
Чугунные радиаторы сочетают энергоэффективность с классическим или современным дизайном.
