Сшитый полиэтилен или металлопластик? Какую трубу выбрать?

Топ 5 статтей

Обзор стоимости теплых полов за м2, стоимость монтажа
Монтаж электрического и водяного теплого пола своими руками
Какой теплый пол лучше
Какое напольное покрытие можно использовать для теплого пола?!
Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

Популярные
Хиты продаж

Сшитый полиэтилен считается более современным материалом, который пришел на замену металлопластику.

Его основными преимуществами являются большая теплоотдача и меньшая стоимость в сравнении с металлопластиком.

В чем же преимущество трубы сшитого полиэтилена

Труба из сшитого полиэтилена по прочности и долговечности не уступает металлопластиковой, а технология Pex-A делает ее гибкой и податливой к монтажу без специальных инструментов. Различают так же PEX A, B, C, они отличаются методом сшивки, который есть химический и радиационный и % сшитого полиэтилена от 60 до 85%)

Для гидравлического напольного отопления в значительной степени лучше использовать сшитый полиэтилен.

На сегодня наиболее популярным вариантом является PERT 2, который обладает параметрами Pex при значительно меньшей цене

Обычно используют шланг 16 диаметра, не рекомендуем использовать 20-й диаметр.

Минус металлопластика — отслоение шаров , что делает ее более слабой и ухудшает тепловые свойства.

Желательно брать ярко глянцевую трубу с кислородным барьером

ВНИМАНИЕ! Дорогие читатель цвет трубы — не имеет значение

Толщина стенки должна быть не менее 2 мм

Можно ли подключить радиатор к коллектору теплого водяного пола?

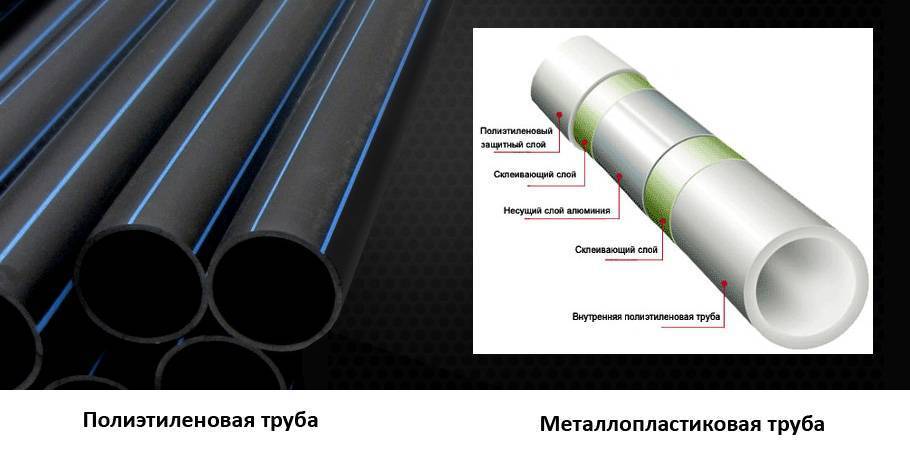

Трубы из сшитого полиэтилена

Металлопластиковые трубы все так же продолжают использоваться в системах водяных теплых полов. В сравнении с трубами из сшитого полиэтилена, имеет меньшую критическую температуру разрушения (75 градусов против 95 у труб из сшитого полиэтилена), но наряду с ними же, имеют также высокий уровень кислородного непроникновения.

Металопластиковые трубы само легче укладывать способом «змейка», при улитке наоборот

Минусом металопластиковой трубы является ее отслаивание и уменьшение теплопередачи со временем

Металопластиковая труба:

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?

Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах

Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?

Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры

Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

Какие трубы лучше использовать для теплого пола

При выборе системы отопления для частного дома или квартиры многие задумываются об отказе от традиционных батарей в пользу теплого пола. Долгое время особой популярностью пользовались электрические теплые полы, но часто их использование связано с дополнительными расходами на оплату электроэнергии. Да и проводка в наших домах часто далека от идеала и не выдерживает дополнительной нагрузки. Отличной альтернативой электрической, может стать водяная система. Для ее подключения достаточно вмонтировать в пол трубы и подключить их к уже имеющемуся у вас котлу.

Система теплый пол может находиться под практически любым напольным покрытием, включая камень, плитку, деревянные или даже покрытые коврами поверхности. В холодную пору времени как бы не было прогрето помещение, поверхность пола без такой системы будет оставаться прохладной.

Система теплый пол, как правило, более энергоэффективна, чем радиаторы и следовательно, экономичнее с точки зрения финансовых затрат. Это связанно с тем, что тепло по помещению распределяется равномерно, система может использовать воду при более низкой температуре (в отличие от радиатора), нет холодных пятен и поскольку большая часть тепла сосредоточена в нижней части комнаты, очень мало тепла теряется

При монтаже теплых полов часто возникает вопрос, какие трубы для водяного теплого пола лучше и почему.

Медные трубы – безусловно наилучший материал для водяного теплого пола. Именно эти трубы используются в большинстве европейских стран. Медь долговечна, обладает отличной теплопроводностью, соответственно и теплоотдачей, что является решающим значением для теплого пола. Им не страшны коррозия, ультрафиолет, микроорганизмы, повышенное давление, изменение температур, вредные примеси.

При правильной эксплуатации они могут прослужить более 50 лет. Монтаж медной системы отопления может произвести только специалист со специальным оборудованием. Единственный недостаток — это их цена. Поэтому такую прокладку труб теплого пола используют очень редко.

Полипропиленовые трубы – используют достаточно редко и мы настоятельно не рекомендуем их применять в системе теплый пол.

Из минусов — сложность монтажа, плохой коэффициент теплопроводности, имеют слишком большой радиус изгиба, для монтажа потребуется большое количество разнообразных фитингов, что не гарантирует целостность всей системы в будущем и это может привести к дорогим ремонтным работам.

Металлопластиковые трубы – один из самых популярных материалов для укладки теплых полов. Состоят из пяти слоев. Основой трубы служит внутренний слой из полиэтилена с абсолютно гладкой поверхностью, к которому с помощью клеевой прослойки прикрепляется слой алюминиевой фольги, препятствующий диффузии кислорода и стабилизирующий трубу.

Края фольги свариваются между собой лазером встык. Алюминий, как и медь, имеет большую теплоотдачу, эффективно и быстро прогревает поверхность пола, а также имеет хорошую гибкость и сохранение заданной формы, что очень удобно при монтаже. Следующий слой, опять же с помощью клеевой прослойки сшивает алюминиевую фольгу с внешним слоем полиэтилена. Высокая стойкость к коррозии. Цена этого материала вполне доступна.

3 ключевых аспекта труб при установке напольного отопления

Значок календаря

Дата публикации: 24 августа 2017 г.

Значок секундомера

Время чтения: 3 минуты чтения

Если бы мы спросили вас, какие самые большие изменения произошли в сантехнической промышленности за последние годы , мы готовы поспорить, что полдюжины установщиков с вставкой сказали бы, что устанавливают теплые полы. Забота об окружающей среде, рост цен на энергоносители и повышение эффективности обогрева — вот лишь некоторые из причин, по которым так много людей выбрали UFH в качестве предпочтительного решения для обогрева.

Хотя это отличная новость для установщиков, она также представляет ряд проблем, когда вы начинаете понимать потенциальные проблемы, связанные с установкой напольного отопления. Например, медь является слишком жестким материалом, чтобы маневрировать в углах пола, что является требованием при установке большинства проектов UFH.

Труба Layflat решает все проблемы

Именно поэтому мы изобрели нашу полибутиленовую трубу Layflat в 2012 году (и продолжаем производить ее сегодня в Великобритании).

Труба JG Layflat® гарантирует, что труба всегда лежит ровно и остается ровной при снятии с бухты. Он чрезвычайно гибкий и, следовательно, более простой в использовании, особенно при работе в холодную погоду.

Нам нравится думать, что когда дело доходит до установки теплых полов, Layflat отвечает трем основным соображениям, изложенным ниже:

Является ли он гибким и универсальным для проекта теплых полов?

Все мы знаем, что пластик является более гибким и универсальным материалом для труб, чем медь, и установка напольного отопления является прекрасным тому подтверждением. Для укладки такого типа трубы должны быть уложены на пол в виде узоров, которые в конечном итоге будут залиты стяжкой.

В большинстве случаев трубопроводы следуют двум основным схемам: змеевиком или противотоком. В любом случае труба должна быть достаточно гибкой, чтобы маневрировать вокруг нескольких крутых изгибов, учитывая, что трубы обычно прокладываются на расстоянии 150 мм или 200 мм.

Например, медь слишком жесткая для этого. Layflat делает работу проще, быстрее и эффективнее, поскольку его можно легко маневрировать в соответствии с требуемыми шаблонами.

Экономически эффективное решение?

Сантехники любят выгодные сделки, а кто нет? Поэтому, когда мы сообщаем нашей сети установщиков, что наша труба Layflat является более рентабельной трубой для проектов напольного отопления, чем многие альтернативы, неудивительно, что они приходят в восторг.

Несмотря на то, что при использовании Layflat все еще образуется отрезной материал, любые излишки могут быть повторно использованы для других сантехнических проектов, что обеспечивает большую отдачу от инвестиций для сантехников.

Это ключевое преимущество Layflat, которое стало возможным благодаря тому, что он доступен в размерах труб от 10 до 28 мм и в мотках длиной от 25 до 300 метров. Использование одной и той же трубы для нескольких сантехнических проектов повышает коммерческую жизнеспособность сантехников и снижает потери продукта.

Подходит ли он как для горячего, так и для холодного применения?

На первом месте были теплые полы, а затем инструменты, необходимые для монтажа. Однако долгое время на рынке не было специализированных труб, спроектированных и изготовленных в первую очередь для проектов UFH.

Все изменилось, когда мы придумали Layflat. Хотя этот продукт можно использовать в большинстве бытовых сантехнических систем, именно в проектах по подогреву пола он действительно лидирует на рынке.

Layflat разработан с внутренним барьером, который предотвращает проникновение молекул кислорода, гарантируя отсутствие воздушных петель, проходящих через систему UFH. Он также изготовлен и имеет маркировку Kitemarked в соответствии с британским стандартом BS7291: части 1, 2 и 3: класс S, с дополнительным бонусом в виде простоты обращения при снятии с катушки.

В системах стяжки трубу можно прикрепить непосредственно к изоляции с помощью скоб, напольных зажимов или монтажных шин.

Для полов с подогревом, свяжитесь с нами о трубе Layflat

Мы понимаем, что установка теплых полов достаточно сложна, и, используя трубу, соответствующую требованиям работы, с указанными выше дополнительными преимуществами, вы можете оставаться впереди всех.

Мы призываем установщиков использовать новые подходы и технологии, которые приводят к повышению эффективности и снижению затрат. Layflat представляет собой лишь одну из этих технологий.

У вас есть новый проект?

Если вам нужна техническая поддержка или совет по продукту, наши команды готовы помочь и будут рады услышать от вас.

Служба поддержки клиентов Стрелка вправо

Водяной теплый пол Руководство и инструкции по установке

Руководства по эксплуатации теплых полов

6 сентября 2022 г.
Сообщение от Даниэль Ди-Томмазо

29 июль

Состав:

Планирование системы теплого пола
Установка
Заполнение системы
Управление системой
Ввод системы в эксплуатацию

1. Планирование

При необходимости мы можем предоставить полный проект системы САПР. Тем не менее, для вашей помощи мы перечислили ниже некоторые из основных соображений, которые следует учитывать при планировании системы подогрева пола.

Расположение коллектора. На этапе планирования вашего решения по отоплению пола в первую очередь должно учитываться идеальное место для коллектора. Все подающие и обратные трубы теплого пола будут идти к коллектору и от него, поэтому он должен быть идеально расположен по центру между всеми отапливаемыми помещениями. Блок управления насосом/температурой подходит непосредственно к нашим коллекторам, а центр проводки устанавливается рядом с
коллектор.
Тип трубы – многослойная труба с алюминиевым сердечником (Pex-Al-Pex или Pert-Al-Pert) идеально подходит для современных систем напольного отопления, так как обеспечивает максимальную теплопередачу, сбалансированную с гарантией очень прочной и прочная труба. Труба, одобренная WRAS, имеет дополнительное преимущество: она гарантирует, что она прошла строгую процедуру тестирования, чтобы убедиться, что она подходит для использования с питьевой водой в Соединенном Королевстве. Наша труба Pex-Al-Pex для напольного отопления диаметром 16 мм одобрена и сертифицирована WRAS Великобритании. Таким образом, помимо теплого пола, его можно использовать для сантехники, для которой у нас также есть полный набор фитингов (любая лишняя труба от теплого пола может быть использована для сантехники). Трубы Pex-Al-Pex и Pert-Al-Pert имеют дополнительное преимущество, заключающееся в том, что они имеют память изгиба и не будут пытаться вернуться к своей форме катушки при установке, и им не нужны формирователи изгиба, как в некоторых старых типах труб.
Расстояние между трубами – ориентировочно, для объектов, изолированных в соответствии с действующими строительными стандартами и с температурой воды на подаче из котла не менее 50 градусов по Цельсию, расстояние между центрами труб обычно составляет 200 мм. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции и более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние.
Длина петли трубы — мы рекомендуем максимальную длину петли трубы 100 погонных метров для трубы 16 мм и 80 погонных метров для трубы 12 мм. Эти измерения включают пробег до и от коллектора.
Количество труб – 100 метров трубы диаметром 16 мм покроют комнату площадью 20,0 м² при расстоянии между трубами 200 мм, при условии, что коллектор находится в этой комнате. Для больших помещений используется несколько петель трубы, которые подключаются к нескольким портам коллектора. Наша труба маркируется каждый метр, поэтому очень легко контролировать длину петли во время установки.
Установка трубы – Труба устанавливается в пределах 100 мм от стен по периметру помещения. В системах напольного отопления в стяжке труба крепится к изоляции с помощью хомутов из расчета примерно 1 хомут на каждые 50–100 см. Мы также должны зафиксировать такие опции, как направляющие для захвата (соединяемые рейки длиной 1,0 м, которые крепятся к изоляции и зажимам трубы в рейке) для простоты установки, если это необходимо. Обычно вы не устанавливаете под кухонными модулями. Мы также можем предложить ряд вариантов наложения, когда труба может располагаться в предварительно проложенных досках или панелях специальной конструкции.

2. Установка

Если мы предоставили вам схему разводки трубопроводов, вы можете следовать ей в процессе установки в сочетании с приведенными ниже пунктами, где это уместно.

Коллектор – ваш коллектор поставляется предварительно установленным на фиксирующем кронштейне. Прикрутите кронштейн к стене, оставив нижнюю часть коллектора примерно на 400 мм выше уровня пола. Убедитесь, что слева от коллектора остается не менее 200 мм для подключения насоса/блока контроля температуры.
Блок управления насосом и температурой – Блок насоса поставляется со всеми креплениями для привинчивания непосредственно к левой стороне коллектора. Устройство предназначено для установки на коллекторе и будет стыковаться непосредственно с фитингами коллектора без дополнительных уплотнений или фитингов.
Труба – Трубу проще всего установить 2 человека – один человек раскатывает рулон, а другой человек, следующий за ним, вставляет зажимы. В качестве альтернативы, установку можно упростить, используя один из наших разматывателей для труб, чтобы удерживать трубу и наш зажим. (шпилька) для вставки зажимов. При ручном раскатывании витков трубы рекомендуется держать змеевик между ногами и раскатывать перед собой, пока ваш коллега следует за ним, закрепляя трубу к изоляции зажимами.
Если мы предоставили схему труб в САПР, вы можете следовать этой схеме, обращая внимание на количество, направление, длину и расстояние между петлями.
Если вы устанавливаете систему по собственному проекту, основные моменты, которые следует учитывать, подробно описаны ниже:
- Расстояние между центрами труб обычно не превышает 200 мм. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции, более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние. Центры труб будут указаны в приобретенном комплекте или в коммерческом предложении.
- При установке на расстоянии между трубами меньше 200 мм (для достижения большей производительности) изгиб должен быть более мелким, чтобы сформировать форму «С» (форма лампочки), таким образом гарантируя, что радиус изгиба не меньше, чем у интервал 200 мм. Обратите внимание, что минимальный радиус изгиба составляет 5-кратный диаметр трубы.
- Обычно труба не устанавливается под кухонными модулями.
- Убедитесь, что вы пометили каждый конец трубы, чтобы легко идентифицировать его подающий и обратный концы и
  , чтобы определить, какие комнаты он питает.

Крепление трубы к коллектору – После того, как ваша труба уложена на пол, вы можете подсоединить оба конца к коллектору. Коллектор подачи — это верхняя часть коллектора (красный цвет), а обратный коллектор — нижняя часть (синий цвет). Все соединители труб (соединительные стержни) входят в комплект поставки вашего коллектора.
Чтобы прикрепить трубу к коллектору, выполните следующие действия: Сначала подающий (верхняя секция) коллектор:
- Сначала отрежьте трубу под прямым углом и до нужной длины, выровняв ее по коллектору 9Порт разъема 0090.
- Вставьте инструмент для расширения трубы в обрезанный конец трубы и поверните его 2-3 раза. Это обеспечивает закругление трубы и снятие фаски, а также удаление острых заусенцев с трубы. Примечание. Неиспользование инструмента для расширения труб может привести к повреждению уплотнений соединителя и, в конечном итоге, к утечке в этой точке системы.
- Наденьте сначала гайку, а затем оливку входящего в комплект сердечника соединителя трубы на обрезанный конец трубы. Затем вставьте «штекерный» конец прилагаемого соединительного сердечника трубы в обрезанный конец трубы. Теперь переместите трубу в положение порта коллектора и вставьте конец трубы с установленным соединительным сердечником в соединительный порт коллектора. Сдвиньте оливку и гайку вверх по трубе и привинтите к коллектору. Используйте гаечный ключ, чтобы затянуть.
- Теперь выполните ту же процедуру, чтобы подсоединить другой конец трубы к возвратному (нижняя секция) коллектору.
ПРИМЕЧАНИЕ. убедитесь, что все петли трубопровода подключены к одному и тому же соответствующему порту каждой части коллектора. То есть соедините первый контур с портом 1 подающего коллектора и портом 1 обратного коллектора.
Выполните эту процедуру для всех труб.

3. Заполнение системы

На коллекторе снимите кожухи с расходомеров, сдвинув их вверх и с прозрачных пластиковых расходомеров.
Полностью закройте все контуры, сначала закрыв все расходомеры (поверните их все вниз по часовой стрелке на черном колпачке, пока они не закроются)
Затем закройте все обратные клапаны, повернув синие колпачки по часовой стрелке, чтобы они повернулись вниз и полностью закрыли штифт.
Закройте основной большой синий шаровой кран, расположенный слева от обратного коллектора
Подсоедините шланг к сливному клапану с правой стороны обратного коллектора – другой конец шланга должен быть направлен вниз к сливному отверстию или аналогичному устройству. . Теперь вода будет поступать только через красный шаровой кран на верхнем коллекторе.
Теперь полностью откройте ТОЛЬКО один расходомер, повернув черный колпачок против часовой стрелки, пока около 5 мм черной пластиковой нити не будет видно из шестигранной гайки латунного цвета в верхней части коллектора.
Откройте ТОЛЬКО обратный клапан того же номера контура, который вы только что открыли, на верхнем контуре коллектора, полностью повернув синий колпачок на обратном коллекторе против часовой стрелки (например, если вы откроете первый контур на подающем коллекторе, затем откройте первый контур на обратном коллекторе)
Откройте маленький синий шаровой кран, расположенный над сливным клапаном с правой стороны обратного коллектора.

4. Управление системой

Простые системы расширения радиаторов
Если вы подключаете систему напольного отопления к существующему радиатору (т. трубы), то система будет работать в то время, когда радиаторы запрограммированы на работу. У нас есть 2 дополнительные системы для этого типа установки.
Вариант 1 представляет собой простую систему расширения радиатора. Эта система использует существующий насос для циркуляции воды и поставляется с клапаном типа TRV от Danfoss для управления потоком воды через систему. Комнатного термостата нет, так как температура регулируется клапаном TRV (так же, как клапан сбоку радиатора). Максимальное покрытие составляет 15,0 м².
Вариант 2 обеспечивает превосходный контроль температуры воды и помещения и поставляется с собственным насосом, смесительным клапаном и комнатным термостатом. В то время как эта система по-прежнему зависит от работы ваших радиаторов для обогрева пола (поскольку она по-прежнему подключена к трубам радиатора), поставляемый комнатный термостат позволяет эффективно контролировать температуру в помещении (отключение системы при достижении комнатной температуры) не влияя на питание радиатора. Максимальное покрытие составляет 28,0 м².
Большие и многокомнатные системы
Для больших комнат и нескольких комнат рекомендуется запустить новую подачу и возврат от вашего котла до точки, где будут установлены насос и коллектор теплого пола. Эта установка позволит вам контролировать пол с подогревом полностью независимо от любых существующих контуров радиаторов.
- Чтобы обеспечить оптимальное управление каждой зоной или участком трубы, приводы
  устанавливаются на коллекторе (они навинчиваются прямо). Приводы портов коллектора
  управляется термостатом (по отдельности или несколькими). Для максимального контроля в каждой комнате можно установить отдельный комнатный термостат для управления каждым портом/зоной, открывая/закрывая соответствующие приводы по мере необходимости. Варианты термостата
  варьируются от стандартного термостата с циферблатом до цифровых программируемых, беспроводных и управляемых приложений (для использования на смартфонах). Для проводных систем необходимо проложить трехжильный и заземляющий кабель от коллекторов к термостатам. Обычно кабели прокладываются от центра коммутации (наши варианты с 4 или 8 зонами являются стандартными), который идеально устанавливается рядом с коллектором. После этого центр проводки становится центром системы управления — к нему легко подключаются насос, приводы, термостаты и котел. Затем центр коммутации управляет системой теплого пола, включая/выключая соответствующие зоны, насос и котел, как и когда это требуется соответствующими термостатами.

5. Ввод системы в эксплуатацию

Включите питание узла коммутации (или термостата, если центр коммутации не установлен)

Убедитесь, что все термостаты выключены, по очереди включите 1 термостат (поверните его так, чтобы он требовал тепла). Убедитесь, что включение каждого термостата запускает насос и начинает циркуляцию воды по контурам. Котел также должен запуститься, хотя это зависит от температуры воды и может произойти не сразу.
В свою очередь убедитесь, что работа каждого термостата приводит к открытию соответствующего привода коллектора (если он установлен). Обратите внимание, что приводы рассчитаны на медленное открытие, и для полного открытия требуется около 3 минут, и поэтому функция не очевидна сразу — это не мгновенные переключатели включения / выключения, поэтому дайте им время для выполнения своих функций. Приводы ДОЛЖНЫ быть плотно завинчены, чтобы при необходимости порты полностью закрывались.
Термостатический смеситель смешивает подачу с обраткой, чтобы снизить температуру в трубах, а также регулируется для увеличения или уменьшения общей производительности. Первоначально настройка смесительного клапана должна быть установлена на 35°C и постепенно увеличиваться на 2°C в день до максимальной рабочей температуры 50°C.

Точно так же, как можно регулировать радиаторы, можно регулировать поток через каждую петлю подпольной трубы (на коллекторе), чтобы сбалансировать систему. Расходомеры показывают скорость потока через каждый порт. Длина каждого участка трубы будет влиять на то, какой поток воды должен быть пропущен через него, чтобы сбалансировать его с другими участками разной длины.

Скорость потока следует отрегулировать следующим образом:

Полностью открыть все клапаны синего цвета, расположенные на каждом порту коллектора возвратной (нижней) секции, повернув их против часовой стрелки
Снимите пластиковые кожухи красного цвета, которые расположены над прозрачными пластиковыми расходомерами на коллекторе верхней секции, потянув их прямо вверх.
По очереди откройте все расходомеры на максимальный расход, повернув расходомеры против часовой стрелки (зажмите их пальцами от основания расходомера). После полного открытия они поднимутся вверх до точки, где примерно 5 мм пластиковой нити размотались и поднялись из корпуса коллектора.

После полного открытия необходимо установить длину каждой петли трубы (на
глядя на маркировку метража сбоку трубы.
Теперь необходимо отрегулировать поток через каждый отдельный контур, как указано в таблице
ниже. Поворот расходомера по часовой стрелке уменьшит расход, а против часовой стрелки увеличит
расход через контуры напольного отопления:

Длина контура	Процент открытия расходомера
от 0 до 25 метров	25% Открыто
от 25 до 60 метров	50% открыт
от 60 до 85 метров	75% открыт
от 85 до 100 м	100% открыт

Примечание: выше таблица предназначена только для ознакомления. Балансировка потока не является точной наукой, так как потоки в системе напольного отопления постоянно меняются. Если 1 комната достигает температуры, она отключит поток в соответствующие петли, тем самым увеличив поток через петли, которые все еще открыты. При регулировке помните, что теплые полы изменяют температуру медленнее, чем радиаторы, и каждый раз следует вносить небольшие корректировки.
Признак хорошей системы напольного покрытия заключается в том, что вы забываете, что она есть, и что вам не нужно постоянно возиться со статистикой, если вы попытаетесь направить слишком много тепла в пол, вы будете вставать, чтобы повернуться стат вниз, если вы нажмете слишком мало, в комнате никогда не будет тепло, независимо от того, что вы делаете со статом. Конечно, в разгар лета или в жару получить хорошую настройку будет сложнее. Поэтому иногда вам нужно подождать, пока станет прохладнее, чтобы сделать все правильно. Маленькие ступени и терпение под полом — самый продуктивный способ найти идеальный баланс.
