Какими лучше электродами варить: Какие электроды лучше использовать для инверторной сварки?

Какие электроды лучше использовать для инверторной сварки?

Все сварщики знают, что такое электрод и как производить сварочные работы, но какие электроды лучше использовать для инверторной сварки в быту знают немногие. Бытовое использование предполагает выбор подходящего электрода под марку стали и этот подбор должен быть точным!

Что такое сварочный инвертор?

На смену старым трансформаторным сварочным аппаратам пришли небольшие и мобильные сварочные инверторы. Сейчас совсем необязательно, что для сварки ответственных конструкций используются сварочные аппараты больших размеров. Тем более иногда применение громоздких аппаратов невозможно из-за сварки в недоступных или плохо доступных местах. Теперь качественно и оперативно можно сваривать и совсем маленьким сварочным аппаратом, например, IR 200 от бренда Fubag и этим в наши дни уже никого не удивишь.

Сварочные аппараты нужны как основной источник питания при ручной дуговой сварке методом плавления электрода. Стабильные показатели сварочного тока для прочного соединения металла в месте сварки – это основное условие, предъявляемое к инвертору для получения отличного шва. Еще одним требованием можно считать правильно подобранный допустимый для этого металла сварочный электрод. И от того насколько правильно выбран вид электродов зависит положительный результат сварочных работ.

Какими электродами лучше варить инвертором?

Инверторная сварка подразумевает под собой применение для сварки плавящегося электрода по ГОСТ 9467-75.  Все электроды можно поделить на:

• • Электроды для сварки углеродистых и низколегированных сталей.

• • Электроды для сварки серого, высокопрочного и ковкого чугуна.

• • Электроды для наплавки.

• • Электроды для сварки высоколегированных сталей.

• • Электроды для сварки и наплавки цветных металлов и сплавов.

Каждый электрод из этих в своем составе имеет отдельный тип проволоки и покрытия по ГОСТ 9466-75. На поверхность проволоки наносится опрессовкой тонкий слой обмазки и после сложного производственного процесса на выходе получается готовый сварочный электрод.

Чтобы определить какие электроды лучше использовать для инверторной сварки именно в вашем случае нужно учесть ряд рекомендаций:

• • Разделяют сварку ответственных конструкций и обычных. Опытные сварщики предлагают при сварке ответственных конструкций выбрать УОНИ, а при сварке обычных – АНО или МР-3.

• • УОНИ – используют в работе опытные работники, так как совершать работы такими сварочными электродами сложнее, чем обычными. Необходим опыт в сварочных работах при выборе этой марки.

• Остановимся на основных видах и разновидностях сварочных электродах, рассмотренных выше подробно:

• • УОНИ-13/55 – применятся опытными специалистами, гарантируют более качественный шов даже при пониженных температурах зимой.

• • МР-3С синие электроды применяют для получения качественного шва при постоянном и переменном токе обратной полярности.

• • МР-3 – электроды с рутиловым покрытием используются для сварки даже при ржавой и загрязненной поверхности. Имеют ряд выгод от использования – стабильное горение дуги, лучшая производительность, отличное отделение шлака после сварки.

• • АНО-36 – самые популярные сварочные электроды рутил-целлюлозным покрытием. Эти электроды можно не прокаливать перед сваркой*, их легко зажигать и производить сварку.

  Рекомендуем выбрать такие электроды если Вы новичок и не имеете достаточного опыта в проведении сварочных работ.

• • ОЗС-12 — самая широко используемые сварочные электроды. Часто берут при домашнем использовании. Позволяет выполнить сварку на низких токах.

Для каких материалов какие электроды выбрать?

Каждый сварщик должен знать, что для каждого материала нужно подобрать свой электрод. Наши специалисты рекомендуют при сварке инвертором использовать:

• • Высоколегированная и нержавеющая сталь (нержавейка) – ОЗЛ-8, ЦЛ-11, НЖ-13, ОЗЛ-6 по ГОСТ 9466-75 и ТУ. Эти марки самые востребованные и популярные.

• • Используйте электроды для углеродистых и низкоуглеродистых сталей – ОЗС 12, АНО — 21, МР-3, МР-3С по ГОСТ 9466-75 и ТУ.

• • Для низколегированных — УОНИ 13/45, УОНИ 13/55, УОНИ 13/65.

• • Сварка чугуна электродом в домашних условиях инвертором можно выполнить электродом ЦЧ 4В (на основе сварочной проволоке СВ-08А), МНЧ-2 (на основе никелевой проволоки).

При выборе любого сварочного электрода производства ООО Ватра вы застрахованы от неудач. Наши сварочные электроды изготовлены на самом передовом оборудовании и отвечают всем требованиям предъявляемом к сварочному процессу и шву.

Проводить все сварочные работы мы рекомендуем только качественными сварочными аппаратами — это застрахует вас от ошибок и значительно упростит работу. Качественное сварочное оборудование прослужит дольше недорогих китайских аналогов.

Мы предлагаем на рынке сварочное оборудование FUBAG – немецкий бренд – зарекомендовавший себя как качественный продукт за разумные деньги. Оборудование Fubag будет радовать Вас долгие годы. Выбирайте профессиональные электроды и качественное сварочное оборудование Fubag у нас в компании!

Какими электродами проще всего варить новичку

✅ Дата публикации статьи: 2020-10-15| 📌 Категория: Электроды | 👁 1 124 просмотров

Содержание статьи:

Какими электродами проще всего варить новичку

Обучаясь азам сварки очень важно выбрать «правильные» расходные материалы. Само собой разумеется, что инвертором варить новичку будет проще, чем аппаратом переменного тока. Вместо щитка — лучше использовать маску Хамелеон.

Ну а что касается электродов для сварки, то они также, выбираются исходя из простоты обращения. Всё дело в том, что многие электроды имеют трудный розжиг, а для работы с ними нужен хоть какой-то минимальный опыт.

Поэтому в данной статье будет рассмотрен вопрос о том, какими электродами лучше всего начинать варить молодому сварщику. Ниже в комментариях вы можете делиться собственным опытом и своими познаниями в сварочном деле.

Критерии выбора сварочных электродов

Прежде чем начать перечислять «электроды для новичков», следует разобраться, а по каким вообще критериям происходит выбор электродных стержней?

Во многом выбор зависит от марки свариваемой стали, от толщины изделия. Немалое внимание оказывает на выбор электродов и массивность конструкции. Для сварки объёмных изделий используются электроды большого диаметра с основным покрытием.

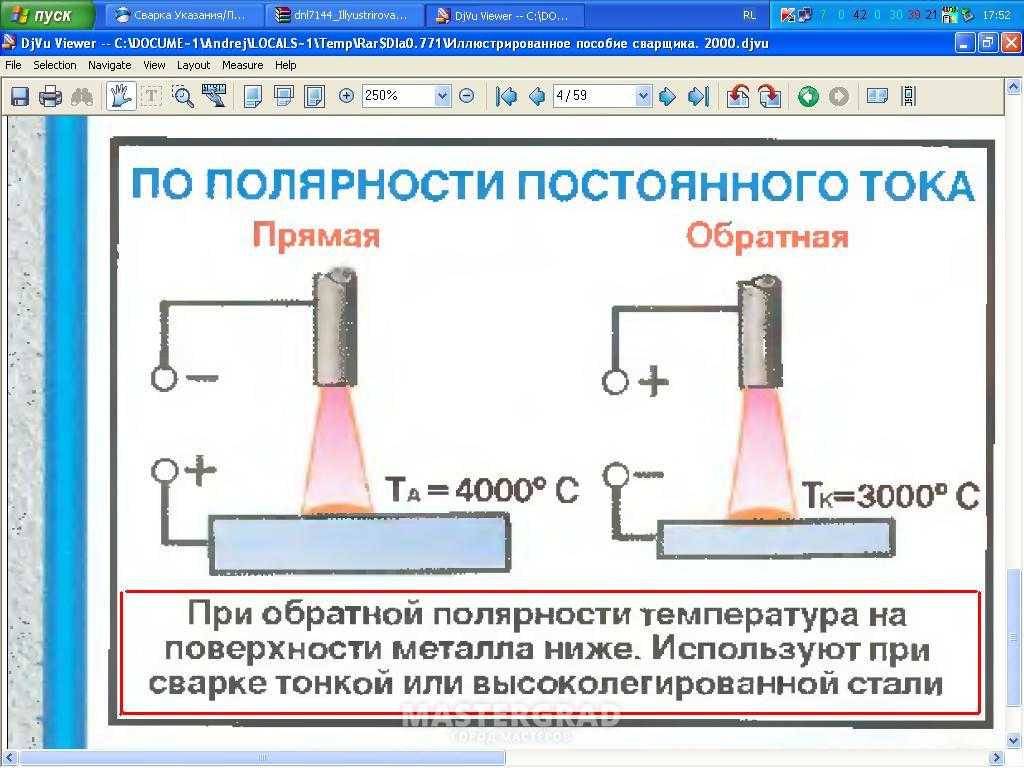

Немаловажен и род сварочного тока, а также полярность. Электроды могут быть плавящегося и неплавящегося типа. Для обучения рекомендуется использовать плавящиеся электроды с рутиловым покрытием.

С каких электродов лучше всего начинать новичку?

Для изучения сварки новичкам рекомендуется использовать рутиловые электроды. Это одни из самых лучших электродов, которые обладают массой преимуществ в отличие от электродов с основным покрытием.

Первое что приходит на ум, варить рутиловыми электродами можно как на переменном, так и на постоянном токе. Стабильность горения дуги обеспечивает специальное рутиловое покрытие, которое состоит на более чем 50% из двуокиси титана.

Рутиловые электроды хорошо разжигаются, они не так сильно требовательны к подготовке свариваемых изделий. То есть, в отличие от электродов с основным покрытием, рутиловыми электродами можно варить даже ржавый и неочищенный металл.

Кроме того, рутиловый электрод удобно использовать повторно. Он также хорошо разжигается, как и в первый раз. Ну и, пожалуй, самое главное достоинство в том, что при сгорании рутиловые электроды выделяют гораздо меньше вредных веществ.

Наплавленный шов рутиловыми электродами отличается высокой ударной прочностью и стойкостью. Сам же электрод в процессе сгорания имеет низкий коэффициент разбрызгивания металла, что доставляет больше удобств начинающему сварщику в работе.

Лучшие марки рутиловых электродов

Само собой разумеется, что и рутиловые электроды имеют популярные и востребованные марки, которые за долгие годы сформировали вокруг себя, только положительны отзывы. В первую очередь — это электроды MP-3 и OK-46. Данные электроды отличаются универсальностью и неприхотливостью в использовании.

Отдельно стоит отметить электроды АНО-4, которые также имеют рутиловое покрытие. Это весьма популярная марка электродов, которые пользуются большим спросом, как у мастеров сварочного дела, так и у начинающих сварщиков. Особой популярностью обладает марка электродов АНО-4 «Арсенал», которые одинаково хорошо варят как по грязи, так и по воде.

А вот начинать осваивать сварку с электродами УОНИ, несмотря на их высочайшее качество, и безупречный сварной шов, однозначно не стоит. Всё дело в том, что сварочные электроды УОНИ очень капризны и требовательны в работе. Чтобы нормально варить данными электродами, нужен хоть маломальский опыт в электросварке.

Делитесь и своим опытом! С каких электродов начинали варить вы? Ну а я, по своему тогдашнему незнанию, начинал варить электродами «Монолит».

---

---

Поделиться в соцсетях

6010, 6011, 6013, 7018 и 7024

Выбор правильного сварочного электрода, который часто называют стержнем или стержнем, является сложной частью электродуговой сварки. Использование неподходящего электрода может привести к плохому сварному шву и потенциальному браку детали.

Неопытные сварщики часто совершают эту ошибку и страдают от последствий. Они сбиты с толку многочисленными сварочными прутьями и множеством переменных, которые необходимо учитывать.

Однако эту ошибку можно преодолеть, если научиться обращаться со сварочной проволокой. В этой статье мы рассмотрим эту важную тему и познакомим вас с наиболее распространенными удилищами, их классификациями, различиями и тем, как правильно выбрать удилище для вашей работы.

Что означают классификации сварных электродов

Сварщику доступен широкий выбор стержней, но, как правило, стержневой электрод имеет металлический сердечник с покрытием. Однако они различаются типом основного металла и типами покрытия/флюса и предназначены для обеспечения различной прочности и производительности в различных положениях сварки.

Для облегчения классификации электродов Американское общество сварщиков (AWS) разработало популярный код «Е». Возможно, вы заметили, что он отпечатан на ваших удилищах.

Каждый буквенно-цифровой символ в этом коде содержит определенную информацию об электроде. Краткое изложение выглядит следующим образом:

• E – расшифровывается как «Электрод».
• Первые две цифры представляют собой минимальную прочность на растяжение полученного сварного шва (в тысячах фунтов на квадратный дюйм). Например, электрод E6010 обеспечивает сварку с прочностью не менее 60 000 фунтов на квадратный дюйм.
• Третья цифра – указывает положения, в которых можно использовать стержень, причем 1 – для всех положений, 2 – только для плоских и горизонтальных поверхностей и 3 – только для плоских положений.
• Четвертая (и третья) цифра – указывает такую ​​информацию, как полярность сварки, источник питания (переменный/постоянный ток) и состав флюса.

Если вам интересно узнать больше об этом коде, прочитайте нашу статью о сварочных электродах.

Типы сварочных электродов

Упомянутый выше код широко используется для электродов. Однако вы можете часто сталкиваться с другими терминами, используемыми для классификации сварочных электродов. Некоторые из этих терминов описаны ниже:

• Электрод быстрой заморозки: Эти электроды быстро затвердевают после попадания в сварочную ванну. Из-за этого их предпочитают в работах, где низкая скорость застывания может снизить качество сварного шва. Например, при потолочной сварке, когда существует риск падения расплавленного металла до затвердевания под действием силы тяжести.
• Электрод Fast-Fill: Эти электроды очень быстро плавятся. Это позволяет сварочной ванне практически мгновенно заполнять канавку, позволяя сварщику использовать более высокие скорости перемещения. Они также производят широкий, неглубокий шов.
• Электрод заполнения-замораживания: Эти стержни представляют собой комбинацию обоих указанных выше электродов. Электрод заполняет канавку и довольно быстро застывает, но определенно не так быстро, как два предыдущих. Сустав средней глубины и ширины.

Теперь давайте перейдем к электродам, с которыми вы обычно сталкиваетесь.

Сварочный электрод E6010

Электрод E6010 является одним из наиболее распространенных электродов, используемых в промышленности. Это всепозиционное удилище только для постоянного тока. Он хорошо известен своим глубоким проплавлением, поэтому широко используется для корневых швов.

Благодаря глубокому проникновению и быстрому высвобождению целлюлозного флюса он идеально подходит для сварки печных труб. Более того, на его работу не влияют ржавые, грязные или оцинкованные поверхности.

Буртик E6010 гладкий и плоский. Шлак легкий и похожий на бумагу, и его довольно сложно удалить. Однако вы можете увидеть брызги, а дугу постоянного тока трудно контролировать. Для контроля температуры сварочной ванны часто предлагается метод «взмах и пауза».

E6011 Сварочный электрод

E6011 можно использовать во всех положениях. Он имеет покрытие из целлюлозного флюса, слегка богатого калием. Калий помогает стабилизировать дугу, что позволяет использовать ее как с источниками питания постоянного, так и переменного тока.

Благодаря возможности работы на переменном токе E6011 часто используется в домашних сварочных установках. Он также используется в качестве альтернативы E6010.

Создает швы с глубоким проваром. Кроме того, дуга может проникать сквозь поверхностные загрязнения, такие как грязь, краска и оцинкованные металлы.

E6011 также является предпочтительным выбором для учащихся, поскольку его дуга переменного тока менее интенсивна и им легче управлять неустойчивой рукой.

Сварочный электрод E6012

E6012 — это универсальный стержень, который работает как с источниками питания переменного, так и постоянного тока. Он производит дугу среднего качества с приличным наплавлением и проплавлением.

Покрытие из рутилового флюса делает электрод заполняющим и замораживающим. Полученный наполнитель быстро застывает и растекается. По этой причине он хорошо работает в приложениях, требующих баланса между проникновением в швы и заполнением.

Дуга очень стабильна и проста в управлении. Сварщики любят его из-за гладкого шва и малого количества брызг.

Поскольку он поддерживает низкое напряжение и быстро зависает, он также регулярно используется в высокоскоростных приложениях с большими токами.

E6013 Сварочный электрод

Этот стержень подходит для источников питания переменного и постоянного тока и может использоваться в любом положении. Он покрыт рутиловым флюсом, состоящим из диоксида титана («титания») и калия. Как и E6012, это также флюс заполнения-замораживания.

Это удилище подходит для работ средней интенсивности. Он имеет мягкую дугу с неглубоким проникновением, которая проходит очень плавно. Он также производит минимальное количество брызг и легко удаляемый шлак.

Его применение несколько ограничено, так как дуга не такая мощная. Из-за своих эксплуатационных характеристик он применим только для использования на чистом листовом металле.

E7018 Сварочный электрод

E7018 — всепозиционный электрод с низким содержанием водорода. Он подходит для обоих источников переменного/постоянного тока, но в основном используется с входом постоянного тока.

Работает очень тихо и плавно, с небольшим количеством брызг. Это стержень для заполнения и замораживания с проникновением от мелкого до умеренного и средним заполнением. Дуга стабильна и легко контролируется.

Низкий уровень содержания водорода предотвращает холодный крекинг (также известный как водородный крекинг). Благодаря этому он идеально подходит для таких металлов, как конструкционные и высокоуглеродистые стали.

Следует отметить, что флюс образует тяжелый шлак, который прилипает к металлу. Поэтому требуется некоторое усилие, чтобы удалить его из сустава полностью.

Рекомендуется хранить стержни E7018 в сухом месте и запекать их в печи перед использованием, чтобы обеспечить желаемый низкий уровень содержания водорода.

E7024 Сварочный электрод

E7024 — уникальный электрод в нашем списке. Это электрод переменного/постоянного тока, который можно использовать только в плоском и горизонтальном положении. Примечательно, что его низкий поток водорода содержит до 50% содержания железного порошка.

Высокое содержание железа приводит к высокой скорости наплавки и формированию широкого выпуклого шва. По этой причине он используется для пластин толщиной не менее ¼ дюйма, таких как конструкции кораблей, мостов, конструкционная сталь для зданий. Также полученное соединение обладает высокой прочностью (даже при низких температурах) и совместимо с высокоуглеродистыми сталями.

Образующийся при этом шлак тяжелый, и его необходимо тщательно удалять из всех карманов и поверхностей. Поскольку это стержень с низким содержанием водорода, его также следует хранить в защищенном от влаги месте, как E7018.

Мы понимаем, что поначалу всей этой информации может быть слишком много, чтобы ее усвоить, но вам не составит труда ее вспомнить, как только вы приобретете некоторый опыт. Итак, на данный момент мы обобщили основные моменты в таблице выше для предстоящего обсуждения.

Краткие ответы на часто задаваемые вопросы

Может быть сложно выбрать правильный джойстик для вашей работы с таким количеством вариантов. Это решение легко, когда вы знаете ключевые различия между электродами. Итак, мы напрямую сравнили некоторые распространенные электроды.

Электроды 6010 и 6011

Электроды 6010 и 611 похожи и часто взаимозаменяемы.

Их состав флюса отличается, что дает E6011 дополнительные возможности для использования с переменным током. Из-за этого дуга E6011 также немного менее интенсивна и ее легче контролировать при использовании с источником питания переменного тока.

Электроды	6010	6011
Флюсовое покрытие	Натрий с высоким содержанием целлюлозы	Калий с высоким содержанием целлюлозы
Прочность на растяжение	60 000 psi	60 000 psi 90 140
Положение сварки	Все положения	Все положения
Сварочный ток	DC	AC/DC
Характеристики дуги	Плотная, неравномерная	Тугая, неустойчивая
Проходка	Глубокая	Глубокая
Заполнение	Узкая	N arrow
Тип шлака	Легкий, чешуйчатый	Легкий, хлопьевидный
Специальные приложения	Корневой шов, грязные/масленные/окрашенные поверхности, сварка печных труб	Корневой шов, грязные/масленные/окрашенные поверхности, общепромышленный

6010 Против.

Электроды 7018

Электроды 6010 и 7018 отличаются прочностью соединения, флюсовым покрытием и областью применения.

E7018 обеспечивает более прочные соединения и совместим с высокоуглеродистыми сталями благодаря низкому содержанию водорода. Его шлак толще и его труднее удалить, чем E6010. Оба стержня широко используются в промышленности для своих конкретных целей.

Электроды	6010	7018
Флюсовое покрытие	Высокое содержание целлюлозы Натрий	Железный порошок 25% Низкое содержание водорода
Прочность на растяжение	60,000 psi	70 000 psi
Положение сварки	Все положения	Все положения
Сварочный ток	Постоянный ток	Переменный/постоянный ток (обычно постоянный)
Характеристики дуги	Тугая, неравномерная	Гладкая
Пенетрация	Глубокая	Мелкая и средняя
Заполнение 9014 0	Узкий	От среднего до широкого
Шлаковый	Легкий, хлопьевидный	Толстый
Специальное применение	Корневой шов, грязные/маслосодержащие/окрашенные поверхности, сварка печных труб	Высокоуглеродистая сталь, низколегированные/высокопрочные соединения

6011 по сравнению с электродами 6013

Электроды E6011 и E6013 сопоставимы по прочности на растяжение, положениям сварки и типам тока.

E6011 представляет собой более прочный промышленный стержень, который лучше подходит для глубоких соединений. E6013 имеет деликатную дугу, которая лучше подходит для чистых сварных швов листового металла. Кроме того, E6011 требует твердой, умелой руки для получения хороших результатов.

Электроды	6011	6013
Флюсовое покрытие	Высокое содержание целлюлозы и калия	Высокое содержание титана и калия
Прочность на растяжение	60, 000 фунтов/кв. дюйм	60 000 фунтов/кв. Сварочный ток	AC/DC	AC/DC
Характеристики дуги	Плотная, неравномерная	Гладкая
Пенетрация	Глубокая	Мелкая и средняя
Заполнение 9014 0	Узкая	Средняя
Шлаковая	Легкая, хлопьевидная	Легкая, легкая Удаление
Специальное применение	Корневой шов, грязные/маслосодержащие/окрашенные поверхности, общепромышленные	Листовой металл

Электроды 6011 и 7018

Электроды 6011 и 7018 имеют мало общего. Электрод E7018 обеспечивает более прочные соединения и может работать с высокоуглеродистыми сплавами, в отличие от электрода E6011. E7018 представляет собой стержень для заполнения и замораживания, поэтому он имеет среднее проникновение и заполнение. Быстрая заморозка E6011 известна только своим глубоким проникновением.

Электроды	6011	7018
Флюсовое покрытие 901 40	Калий с высоким содержанием целлюлозы	Железный порошок 25% Низкое содержание водорода
Прочность на растяжение	60 000 фунтов на кв. дюйм	70 000 фунтов на кв. дюйм
Положение сварки	Все положения	Все положения
Сварочный ток	Переменный ток /DC	AC/DC (обычно DC)
Характеристики дуги	Плотная, неравномерная	Гладкая
Проникновение	Глубокое	От мелкого до среднего
Заполнение	От узкого	От среднего до широкого
Тип шлака	Легкий, хлопьевидный	Густой
Специальные приложения	Корневой шов, грязные/промасленные/окрашенные поверхности, общепромышленные	Высокоуглеродистые стали, низколегированные/высокопрочные соединения

Электроды 6013 и 7018

Электроды 6013 и 7018 имеют разные качества.

E6013 имеет рутиловый флюс, а E7018 представляет собой стержень с низким содержанием водорода. E6013 используется почти исключительно для тонких листов, в то время как E7018 может обрабатывать более толстые заготовки, более широкий спектр материалов и обладает большей прочностью.

9014 1 От мелкой до средней

Электроды	6013	7018
Флюсовое покрытие 901 40	High TitaniaPotassium	25% Iron PowderLow Hydrogen
Прочность на растяжение	60 000 psi	70 000 psi
Положение сварки	Все положения	Все положения
Сварочный ток	Переменный/постоянный ток	Переменный/постоянный ток (обычно DC)
Характеристики дуги	Гладкость	Гладкость
Проникновение	От мелких до средних
Заполнение	От средних	От средних до широких
Шлаковый тип 90 140	Легкие, легко удаляемые	Толстые
Специальные приложения	Листовой металл	Высокоуглеродистая сталь, низколегированные/высокопрочные соединения

Выбор правильного электрода

Вы можете следовать нашему пошаговому руководству ниже, чтобы выбрать электрод, который подходит для вашего применения. Обычно процесс отбора проходит так:

1. Прочность : Проверьте требуемую прочность соединения. Например, если вам нужно давление 65 000 фунтов на квадратный дюйм, вы немедленно отказываетесь от шатунов E60XX и ищете подходящие E70XX.
2. Позиция : Ваш список вариантов еще больше уменьшится, если вы отфильтруете электроды, подходящие только для вашей сварочной позиции.
3. Блок питания : Никогда не используйте стержень, который не может работать от вашего блока питания!
4. Соединение типа : Учитывайте такие факторы, как проникновение, доступ к стыку для удаления шлака, толщина плиты/листа и чистота поверхности.
5. Материал : Вам понадобится стержень с низким содержанием водорода (E7018, E7024), если ваш основной металл подвержен риску водородного растрескивания.

Это всего лишь руководство по выбору образца. Каждое приложение уникально, и вы должны тщательно изучить его, прежде чем доработать удилище.

Заключение

Мы рассмотрели шесть распространенных сварочных электродов и описали их основные характеристики, а также наилучшее применение каждого из них. Крайне важно иметь правильный стержневой электрод для каждой работы, которая требует определенных ноу-хау.

Обладая этими базовыми знаниями, вы сможете найти подходящий электрод для любой работы. Потребуется некоторое время и практика, чтобы укоренить эту информацию в вашей памяти, но это не так сложно, как кажется, и с некоторым опытом это станет для вас второй натурой.

Мы надеемся, что это было веселое и познавательное чтение. Если у вас есть какие-либо вопросы или отзывы, сообщите нам об этом в комментариях ниже.

Классификация популярных стержневых электродов помогает сварщикам принимать решения

Система нумерации электродов помогает сварщикам принимать решения о том, когда, почему и как использовать три широко используемых стержневых электрода: E6010, E6011 и E7018.

Когда вы берете в руки держатель для электродуговой сварки в среде защитного газа (SMAW), вы сталкиваетесь с широким выбором электродов. Но не все расходные материалы для SMAW, также известные как стержни, подходят для любого материала или работы.

Решение о том, какой из них использовать, и предотвращение каких-либо дефектов сварки или отказов в результате вашего решения зависит от множества факторов. Выбирая сварочную проволоку для работы, вы должны убедиться, что она соответствует составу основного металла, толщине и прочности на растяжение. Вам также необходимо учитывать посадку шва, длину сварного шва, направление перемещения и положение сварного шва.

Американское общество сварщиков (AWS) упростило процесс с помощью системы нумерации, которая может рассказать вам о конкретных электродах, о том, какие области применения лучше всего подходят для них и как их следует использовать для достижения максимальной производительности. Давайте посмотрим, как это работает и что это означает для трех часто используемых сварочных электродов: E6010, E6011 и E7018.

Понимание системы нумерации

В системе нумерации AWS все классификации электродов для сварки электродами начинаются с буквы «E». Эта буква означает, что это электрод для дуговой сварки.

Первые две цифры после буквы «Е» обозначают прочность электрода на растяжение. Предпоследняя цифра указывает позицию. Цифра «1» означает, что это всепозиционный электрод; «2» указывает на то, что электрод следует использовать в плоском и горизонтальном положениях; а «4» означает, что он лучше всего подходит для плоского, горизонтального, вертикального вниз и над головой. Последняя цифра обозначает тип флюсового покрытия электрода, будь то постоянный ток (DC) или переменный ток (AC), а также уровень проплавления, необходимый для получения качественного сварного шва.

Разборка часто используемых электродов

Эта буква «Е» и последующие четыре или пять цифр довольно много говорят об электроде. Как сварщик, вы обнаружите, что постоянно используете определенные электроды, в первую очередь популярные стержневые электроды E6010, E6011 и E7018.

Электроды E6010 и E6011. Первые два электрода похожи тем, что оба являются универсальными расходными материалами, идеально подходящими для трубопроводов, производства, строительства, ремонта и технического обслуживания. Это электроды E60XX, что означает, что они имеют предел прочности при растяжении 60 000 фунтов на квадратный дюйм при стандартных условиях сварки.

Оба сварочных материала с целлюлозным покрытием; около 30% веса покрытия этих целлюлозных электродов приходится на это органическое соединение. Газовый щит, создаваемый при сжигании этих электродов, содержит угарный газ, двуокись углерода и водород. Водород придает электродам E6010 и E6011 жесткую дугу, высокую скорость наплавки и более глубокое проникновение в основной металл, прорезая грязные, ржавые, окрашенные, жирные или масляные поверхности.

Сварщики-новички обычно избегают быстрозамерзающих электродов E6010 и E6011. Шлак, образующийся в результате использования электродов, быстро затвердевает и сдерживает расплавленный металл при удалении от лужи расплавленного металла, что позволяет выполнять сварку на высоте с минимальным вытеканием металла из шва. Это усложняет использование этих расходных материалов для менее опытных сварщиков в плане получения качественных результатов, поскольку необходимо правильно выполнить сварку при укладке валика в стык.

И наоборот, это дает специалистам преимущество, предотвращая значительное смещение сварочной ванны до ее затвердевания, что особенно важно при сварке во всех положениях. Оба электрода также образуют плоские наплавленные валики с легким образованием шлака, который легко удаляется и очищается.

Выбор правильного стержневого электрода выходит за рамки стоимости и предпочтений. Вы также должны учитывать основной металл, который вы свариваете, состояние этого металла, тип сварки и доступный источник питания.

Какими бы похожими ни были эти два стержневых электрода, у них есть различия. Наряду с целлюлозой покрытие E6010 содержит натрий, а E0611 — калий. Электрод E6010 подходит только для источников питания постоянного тока и имеет более плотную дугу и более глубокое проплавление, чем электрод E6011, который предназначен для машин как постоянного, так и переменного тока. Это учитывает бюджет, поскольку для сварки только постоянным током требуется более мощный (и более дорогой) источник питания.

Многие сварщики сообщают, что E6010 работает более плавно, чем E6011, особенно на очень грязных или ржавых поверхностях. Он может легко пробить ржавчину, жир или другую грязь, в то время как 6011 может потребоваться небольшая очистка перед зажиганием дуги.

Сварщики труб любят использовать электроды E6010 для нанесения корневого валика на внутреннюю часть трубы, для корневых и горячих проходов, а также для заполнения и закрытия труб класса X52. Электроды Э6010 хорошо подходят для сварки трубопроводов большого диаметра в положении вертикально вниз («печка-трубопровод»). Эти электроды также способны выполнять сварные швы рентгеновского качества в неустановленном положении.

Однако следует помнить, что если прочность трубы выше, вам также потребуются более прочные целлюлозные электроды, которые имеют такие же сварочные характеристики, как E6010, например E7010 или E8010.

Электроды E6011 создают мощную дугу распылительного типа с превосходными механическими свойствами при использовании с источниками питания переменного или постоянного тока с положительным электродом (DCEP). Они, как правило, являются расходным материалом первого выбора для ремонта и технического обслуживания, когда оборудование постоянного тока недоступно, и они хорошо работают при сварке листового металла и применениях с низким содержанием кремния. Электроды

E6011 могут использоваться со средне- и высокоуглеродистой и низколегированной сталью в таких областях, как общее производство, судостроение и ремонт, железнодорожные вагоны, фитинги для сосудов под давлением и оцинкованная сталь.

Поскольку электроды E6011 могут прорезать грязь, жир и ржавчину почти так же, как E6010, и работать на более доступных машинах переменного тока, они популярны среди путешествующих сварщиков, фермеров и других лиц, которым нужны экономичные решения для технического обслуживания и ремонтной сварки. рабочие места.

E7018 Электроды. Пожалуй, самым популярным электродом на сегодняшний день является электрод E7018 с низким содержанием водорода, который позволяет получать качественные сварные швы с превосходной ударной вязкостью и высокой пластичностью. Он используется для сварки металлов с повышенным риском растрескивания наплавленного валика при определенных условиях, таких как вибрационная нагрузка. Этот электрод снижает риск растрескивания из-за водородного охрупчивания, которое может возникнуть при сварке толстых участков основного материала.

«70» в номенклатуре означает, что электрод имеет предел прочности при растяжении 70 000 фунтов на квадратный дюйм, а «1» в третьем разряде снова означает, что этот сварочный материал имеет ровную дугу и четкую ванну практически во всех положениях. Единственное направление, в котором E7018 не работает, — вертикально вниз.

E7018 может работать от любого источника питания постоянного или переменного тока, хотя лучше всего он работает от источника постоянного тока. Маломощное оборудование может быть не в состоянии работать с большими диаметрами (3/16 дюйма или выше).

Несмотря на то, что на рынке представлен широкий выбор вариантов электродов E7018, не все они созданы равными. Обычно за E7018 следует номер «H» (H8, h5, h5R). Число после «H» описывает количество водорода, присутствующего в сварном шве, когда электрод хранится и сваривается в стандартных условиях.

Например, h5 означает менее 4 мл водорода на 100 г металла сварного шва. Что касается числа H: чем оно ниже, тем лучше.

Буква «R» после номера H (т. е. h5R) означает, что электрод соответствует требованиям AWS по влагопоглощению. Электрод можно использовать в течение девяти часов после вскрытия герметичной упаковки, после чего его необходимо повторно высушить в условиях, указанных производителем.

В то время как E7018 идеально подходит для многих типов сварки, для большинства применений требуются именно электроды E7018 h5R: конструкционная сталь, производство электроэнергии, нефтехимия, сосуды под давлением, трубопроводы и мягкая сталь. Он позволяет получить более однородный металл шва, обладающий лучшими ударными характеристиками при отрицательных температурах.

Наконец, если у вас есть особые требования для низкотемпературных применений, убедитесь, что вы используете электрод E7018-1 h5R. «-1» в конце указывает на лучшие механические характеристики при низких температурах (-40 градусов по Фаренгейту в случае E7018-1).

Какой стержневой электрод подходит именно вам?

При выборе правильного стержневого электрода, помимо стоимости и предпочтения, необходимо учитывать множество факторов. Вы также должны учитывать тип основного металла, который вы свариваете, состояние этого металла, тип сварки, которую вы выполняете, и доступный источник питания.

Понимание того, как работает каждый из этих трех стержневых электродов и в чем они превосходны, в конечном итоге поможет вам сделать выбор. И помните, что не все стержневые электроды производятся в соответствии со строгими стандартами, поэтому вам также следует помнить о качестве.
