Какое давление должно быть в расширительном бачке двухконтурного котла: Какое давление должно быть в расширительном бачке газового котла baxi 24f – как определить норму

Какое давление должно быть в расширительном бачке системы отопления

Стабильная работа отопительной системы в частных домах жизненно важна, вопрос какое давление должно быть в расширительном бачке нужно изучить досконально. Ведь такие показатели напрямую влияют на функциональность и износ всего оборудования.

При низких значениях котел не запустится, а высокие цифры приведут через некоторое время к неприятным последствиям. Чтобы разобраться во всех мелких подробностях, необходимо подходить к теме максимально серьезно, я считаю устройство расширительного бака несложным, постараюсь максимально понятно объяснить все подробно и последовательно.

СодержаниеПоказать

• 1 Для чего нужен расширительный бак
• 2 Какое давление должно быть в расширительном баке отопления
• 3 Почему давление в системе отопления падает
• 4 Как проверить давление
• 5 Как отрегулировать оптимальное давление
• 6 Правила обслуживания мембранного бачка

Для чего нужен расширительный бак

Назначение такого неотъемлемого элемента напрямую связано с теплоносителем в системе отопления, который при нагревании способен расширятся. Это приводит к увеличению и уменьшению давления, оборудование предназначено для нивелирования излишков жидкости в трубах.

Вода или другой наполнитель попросту вытесняется в емкость при увеличении объема, что помогает сохранить радиаторы, разводку в целости и обеспечить сбалансированную работу двухконтурного котла.  После остывания жидкости, ее недостаток пополняется без участия человека, компенсация изменений происходит за счет специально продуманного устройства аппарата.

Какое давление должно быть в расширительном баке отопления

Для создания идеального показателя я советую руководствоваться паспортом устройства, выставив приведенные цифры, можно рассчитывать на продуктивную работу системы. Если разбираться в этом вопросе подробней, то на каждые 10 метров напора потребуется создать давление в 1 атм.

Образцы закрытого типа имеют специальную мембрану, которая позволяет работать аппарату при показателях 0,9 атм. Средние цифры у такого оборудования для частного дома, по мнению большинства специалистов, составляют 1,2 атм. Поскольку многие производители газовых котлов оснащают свои изделия защитой, то при значении ниже, чем 0,7 бар оборудование просто не запустится.

Схема отопления с мембранным баком

Я часто замечал, что максимальное отклонение от этих значений не превышает 0,1 единицу измерения, особенно если отопление создается по классической схеме. В других ситуациях все просчеты потребуется производить отдельно, алгоритм действий такой:

1. Определить фактический объем жидкости.
2. Вместительность емкости.
3. Пользу в коэффициентах.
4. Начальное давление в расширительном бачке отопления.

Не менее важно обращать внимание на все мелкие факторы, большинство хозяев частных домов не производят такие манипуляции самостоятельно, а обращаются к специалистам.

Почему давление в системе отопления падает

Я всегда выделяю 5 причин, из-за которых может произойти подобный эксцесс, хочу поделиться ими с вами, эти советы обязательно сократят время на устранение проблемы:

1. В радиаторе или трубах образовался воздушный пузырь.
2. Произошла разгерметизация системы.
3. Поломка в циркуляционном насосе или котле.
4. Окисление алюминиевых радиаторов.
5. Выход из строя расширительного бака, который напрямую отвечает за компенсирующие и регулирующие функции в отоплении.

Это основные причины падения показаний, в некоторых ситуациях можно без особого труда исправить случившееся, стравить воздух через специальный кран «Маевского». А при обнаружении сложной проблемы понадобятся серьезные конструктивные вмешательства, на такую работу зачастую уходит много времени.

Как проверить давление

Для произведения манипуляции я применяю автомобильный манометр, полученные данные на таком приборе исчисляются в Мпа, их нужно перевести по принципу: 0,1 Мпа равен 1 Бару.

Прежде чем приступать к измерению, нужно отключить оборудование и дождаться момента, когда циркуляция в системе прекратится.

Если бак, встроенный в котел, то перекрыть нужно обратку и подачу, когда элемент выступает отдельной единицей, на его участке коммуникации закрываются запорные вентили, а жидкость сливается.

1. К ниппелю расширителя закрытого типа подсоединяется насос, накачивать необходимо до 1,5 атм. После чего потребуется выждать, пока остатки теплоносителя полностью не выйдут из емкости.
2. Затем вентили запорной арматуры перекрываются, и давление в мембранном баке подгоняется под показатели, которые приведены в паспорте на устройство или значение должно быть ниже на 0,2 атм. чем данные системы.
3. Лишний воздух можно стравить. Перекачку лучше сразу устранять, после чего извлекается насос и закручивается специальный колпак, система заполняется водой. Узнать правильно ли была произведена регулировка, можно после того, как котел выйдет на свои рабочие параметры, я не советую доверять первым цифрам, после запуска они обязательно поменяются.

Как отрегулировать оптимальное давление

Если расширительный бак будет накачан правильно, то стрелка манометра отобразит плавный набор, при появлении скачков или рывков у меня возникают подозрения, которые приводят к дополнительной регулировке. Без максимально внимательного отношения к манипуляциям не получится добиться продуктивной работы системы отопления.

Если экспонзомат будет перекачан, то компенсирующие функции попросту не сработают, а целостность всех составляющих окажется под угрозой.

Лишний воздух выталкивает жидкость из накопителя, тем самым создавая большое давление в трубах и радиаторах.

Низкие показатели также не принесут пользу, оборудование совсем не будет работать, мембрану вытолкнет вода и вся емкость заполнится теплоносителем.

При расширении жидкости сработает предохранительный клапан, и система ГВС перестанет работать, от аппарата не будет пользы. Именно поэтому я советую придавать особое значение правильной регулировке, чтобы не сталкиваться с неожиданностями и проблемами.

Оптимальное значение достаточно просто вычислить и довести до идеального состояния путем стравливания излишков воздуха. Все манипуляции производятся с холодной системой, к начальному показателю необходимо прибавить 0,2 атм.

Вычисление статистического напора получится произвести по примеру с делением на 10, допустим, у меня дом высотой 8 метров, тогда формула выглядит так: 8/10+0,2 атм. Для выравнивания этого показателя в бак постепенно добавляется либо стравливается воздух через специальный золотник.

Правила обслуживания мембранного бачка

При обслуживании проверяйте все элементы системы отопления

Чтобы быть максимально уверенным в отопительной системе своего дома, я советую каждому хозяину, не дожидаясь зимы проверять состояние оборудования. Предварительный осмотр показателей поможет избежать неловких ситуаций в самый неподходящий для этого момент, если уверенности в собственных силах нет, то стоит обратиться к профессионалам.

Пытаться обнаружить всевозможные неисправности необходимо два раза в год, перед и после окончания отопительного сезона.

Если взять эту привычку за правило, можно быть уверенным в правильном функционировании оборудования и существенно продлить ему срок службы, обеспечив беспрерывное и продуктивное водоснабжение на радиаторы.

При сливе теплоносителя пустое оборудование необходимо держать в сухом месте, не будет лишним раз в 6 месяцев проверять мембрану и не забывать, какое давление должно быть в расширительном бачке на момент запуска системы. Если мягкая составляющая будет нарушена или образуются дефекты, ее можно запросто поменять, такая возможность была предусмотрена заводом изготовителем.

Почему падает давление в расширительном бачке двухконтурного котла

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Отключение электропитания

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Протечка трубопровода, радиатора, крана и пр.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали.

Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

1. В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
2. Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
3. Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
4. Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
5. Следующий этап – повторный спуск воздуха.
6. Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
7. Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
8. После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
9. И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

(V х E) / D

• V – количество жидкости, используемой для обогрева помещения;
• E – коэффициент расширения воды при нагреве, равный 0,0359;
• D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

Давление и химия в средней школе

Расширительный бак жилого дома является одним из наиболее важных и наименее изученных компонентов правильно функционирующей водяной системы отопления. Мы говорим об этом косвенно, и сейчас все в отрасли могут повторять во сне следующее: «всегда откачивайте из расширительного бака» и «расширительный бак — это точка неизменяемости давления». Но кто из нас действительно понимает, что такое расширительный бачок и как он связан с давлением в системе?
И при чем тут школьная химия?

Через некоторое время мы перейдем к школьной химии, но сначала давайте начнем с нескольких вопросов, таких как: Зачем нам нужен расширительный бак и какой размер бака нам нужен?

Вот несколько основных ответов. Когда вода или смесь гликоль/вода нагреваются, они расширяются. Если жидкость расширяется в замкнутом пространстве, таком как закрытая гидравлическая система, давление в замкнутом пространстве увеличится, и оно резко возрастет. Повышенное давление будет искать самый легкий путь
для выпуска. Будем надеяться, что это будет предохранительный клапан, а не слабый компонент системы, который может иметь жизненно важное значение.

Мы используем расширительные баки, чтобы предотвратить резкое повышение давления в закрытых гидравлических системах. Но время от времени кажется, что это не работает так, как мы ожидали. Иногда давление все же меняется сильнее, чем мы думаем. Это когда нам нужно взглянуть на расширительный бак и попытаться понять его лучше.

РАЗМЕР ИМЕЕТ ЗНАЧЕНИЕ

В эпоху современной гидравлики расширительные баки бывают разных размеров и форм. Как нам убедиться, что у нас есть правильный расширительный бак для нашей системы? Что значит иметь «правильный» расширительный бак? По сути «правильный» в данном случае не является неправильным, и единственный неправильный танк — это малогабаритный бак. Так что размер имеет значение. Что касается формы, то тут все зависит от личных предпочтений.

К расширительному баку обычно прилагается инструкция, в которой описывается, для какого типа и размера системы он подходит. Может быть таблица, в которой показаны некоторые типичные типы систем, такие как теплый пол, плинтус или радиаторы, а также типичные размеры котлов. Теперь самое интересное. Таблица могла быть составлена ​​группой школьников-химиков.

Вспомните, как вы сидели на уроке химии в старшей школе, пока ваш учитель болтал о парнях по именам Бойль, Шарль, Гей-Люссак и Авогадро, а также о паре вещей, называемых законом идеального газа и комбинированным Закон о газе. Не волнуйтесь, если вы не можете запомнить все это. Я тоже не знал, пока не прошел мимо своего сына, когда он изучал химию в старшей школе, и вдруг не понял, что некоторые из этих вещей действительно полезны в реальной жизни. (Я также остановился, чтобы посмотреть, потому что очень редко можно увидеть, как ученик старшей школы действительно учится.)

Возможно, в вашем учебнике даже был вопрос, который читался примерно так. «Если у вас есть закрытая система с 15 галлонами воды и двумя галлонами воздуха, разделенными резиновой диафрагмой при комнатной температуре с начальным давлением 15 фунтов на квадратный дюйм, каким будет конечное давление в системе, если температура будет повышена до 180 градусов? по Фаренгейту?» Правильно, это вопрос хитро замаскированной водяной системы отопления с расширительным бачком. В 16 лет мы ничего не знали. В 16 лет плюс много, теперь это имеет смысл.

Пойдите и раскопайте свой старый учебник по химии и найдите правильные формулы — вы обнаружите, что конечное давление составляет около 22 фунтов на квадратный дюйм. Если бы вы увеличили объем воздуха в системе с двух до шести галлонов, конечное давление составило бы всего около 17 фунтов на квадратный дюйм. Так что чем больше расширительный бачок, тем меньше изменение давления системы при ее нагреве.

Если мы увеличим объем воды в системе с 15 до 30 галлонов, двухгаллонный расширительный бак будет иметь конечное давление 35 фунтов на квадратный дюйм. В этот момент типичный предохранительный клапан на 30 фунтов на квадратный дюйм должен был открыться, чтобы сбросить избыточное давление. Расширительный бак на шесть галлонов будет иметь конечное давление 20 фунтов на квадратный дюйм. Обо всем этом можно узнать из школьного учебника по химии.

ЧТО О ПРЕДВАРИТЕЛЬНОЙ ЗАРЯДКЕ?

Теперь, когда мы видим, как связаны между собой объем нашего расширительного бачка, объем системы и изменение температуры, давайте рассмотрим предварительную заправку расширительного бачка. Сколько монтажников на самом деле проверяют или регулируют предварительную заправку расширительных бачков в своих системах? Я бы сказал, наверное, не очень много. Хорошей новостью является то, что для большинства установленных бытовых систем вам не нужно настраивать расширительный бачок.

К счастью, производители расширительных баков, производителей котлов и производителей гликоля работают на одной странице. В типичной установке заливка котла или подача гликоля подсоединяются к трубопроводу системы почти в той же точке, что и расширительный бак. Расширительные баки обычно поставляются с «предварительной загрузкой» от 12 до 14 фунтов на квадратный дюйм, а производители наполнения котлов и производители гликолевого сырья также предварительно настраивают свое оборудование примерно на 12 фунтов на квадратный дюйм. Теперь 12 фунтов на квадратный дюйм подходит для гидравлических систем, в которых самая высокая точка системы находится на высоте до 20 футов над расширительным баком. Если самая высокая точка в системе находится на высоте более 20 футов над вашим расширительным баком, вам необходимо рассмотреть вопрос об увеличении давления наполнения вашей системы и соответственно увеличении предварительной зарядки в расширительном баке. Самое главное, что нужно помнить при замене предзарядки на расширительном бачке, это делать до того, как он будет подключен к системе. Если увеличить давление в системе при подключенном расширительном бачке, системная жидкость будет нагнетаться в расширительный бачок, что существенно снизит общую емкость бака.

ДОЛГОЛЕТИЕ

Вот вопрос, который я слышал в прошлом. Почему расширительные бачки не служат так долго, как в старые добрые времена? Это отличный вопрос, так как базовая конструкция расширительного бака не изменилась со старых добрых времен, так что здесь есть о чем подумать. Давайте посмотрим, как система работала тогда и как система работает сегодня.

Системы, используемые для работы в горячем состоянии. Мы включили их осенью, котел нагрелся до температуры, а затем циклически поднялся и опустился на 10 или 20 градусов в течение шести, восьми или 10 месяцев за раз. Расширительный бачок сильно изгибался, когда система включалась и нагревалась от комнатной температуры до рабочей. Затем он будет слегка двигаться вперед и назад при небольших изменениях температуры. По сути, расширительный бачок не должен был сильно гнуться.

В современных системах мы используем наружное управление сбросом, бойлеры холодного пуска, приоритет ГВС, сброс нагрузки и ряд других функций энергосбережения. Эти разработки отлично подходят для наших счетов за коммунальные услуги, но расширительные баки должны изгибаться намного больше. Чтобы избежать этого повышенного изгиба, подумайте о переходе на расширительный бак большего размера.

По мере того, как мы продолжаем менять методы работы с системами, возможно, пришло время пересмотреть еще несколько наших школьных учебников. Кто знает, какие полезные лакомые кусочки мы можем найти. <>

Клифф Макнил работает в компании Equipco Ltd. в Калгари, штат AB. Он присоединился к представителю производителя в мае 2008 года, привнеся с собой обширный опыт в области гидравлики, отопления, управления и сантехники. Выпускник UBC, Макнейл выступал с докладами на торговых выставках по всей Канаде.

Реклама

Давление в расширительном баке двухконтурного котла Baxi

Одной из самых популярных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой или открытой камерой сгорания. Мощность агрегата 24 кВт. В названии указывается буква «Ф», если газовый котел имеет закрытую камеру сгорания и принудительное дымоудаление. В квартирах чаще всего используются турбированные котлы от Baxi. Рассмотрим устройство расширительного бака, поломки, падение давления и как заполнить расширительный бак Бакси воздухом.

Теплоноситель в системе отопления

При монтаже системы отопления могут использоваться разные варианты. Наиболее оптимальной является закрытая система отопления, в которой движение теплоносителя осуществляется с помощью циркуляционного насоса. В первичном теплообменнике антифриз нагревается газовой горелкой, а с помощью насоса прокачивается через систему радиаторов, передавая таким образом тепло в помещение.

Система отопления должна быть заполнена водой для надлежащей циркуляции. При нагревании жидкость начинает расширяться, поэтому увеличение объема необходимо компенсировать. В связи с этим в системе отопления устанавливаются расширительные баки.

В этой схеме газовый котел является только обогревателем. В Baxi Eco Four уже встроены циркуляционный насос и расширительный бак, поэтому такое оборудование можно легко установить в малогабаритных квартирах.

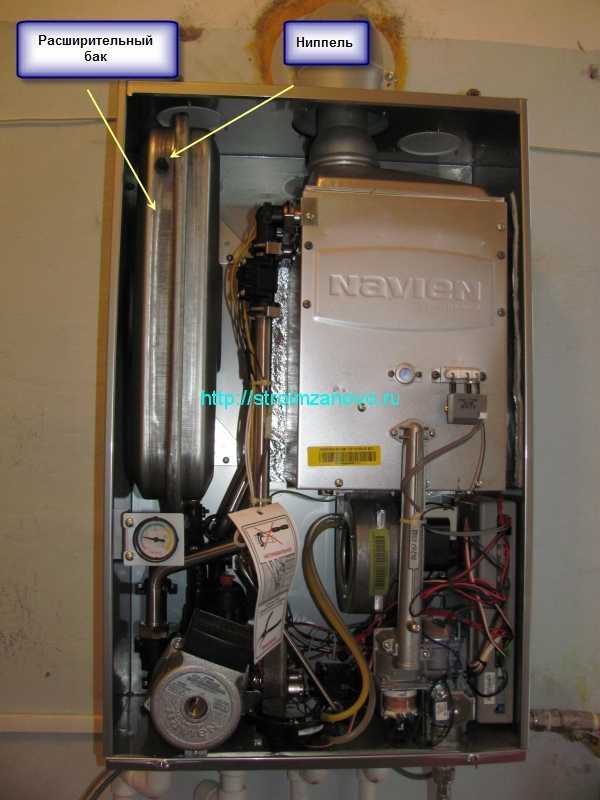

Устройство расширительного бака Baxi

В газовом котле Baxi Eco Four 24 расширительный бак расположен на задней стенке оборудования и представляет собой круглую емкость красного цвета. Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части с помощью мембраны. Часть 1 прокачивается воздухом, а вторая подключается к системе отопления. При нагреве системы объем жидкости увеличивается и сопротивление мембраны преодолевается, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в систему отопления. Следовательно, рабочее давление остается неизменным.

Устройство и расположение расширительного бака BAXI

Расширительный бак baxi eco four 24 представляет собой круглый красный бак, расположенный на задней части котла. Встроенный расширительный бак баки объемом 6 литров разделен эластичной мембраной на две части, одна часть подключается к системе отопления, другая прокачивается воздухом. Поэтому при нагреве системы отопления увеличивающийся объем жидкости преодолевает сопротивление мембраны и заполняет освободившийся объем бака, а при остывании мембрана стремится сместиться в исходное положение и выталкивает жидкость обратно в система отопления. Таким образом, давление в системе отопления при эксплуатации остается практически неизменным.

Какое нормальное давление в расширительном баке двухконтурного котла Baxi

В инструкции указано примерное давление в расширительном баке — 0,5 бар. Но это значение не совсем правильное, так как давление в контуре должно быть на 20% выше при комнатной температуре теплоносителя.

Многие системы рекомендуют давление наполнения от 1,2 до 1,5 бар. Таким образом, необходимое давление в воздушной полости бака должно быть в пределах от 0,8 до 1 бар. Обученные технические специалисты обычно рекомендуют устанавливать давление в расширительном баке на 1 бар.

Установка показателей в новом расширительном баке перед запуском системы

Бак мембранного типа разделен мембраной. Одна из половин находится под давлением, в нее закачивается воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко изменить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать давление воздуха.

Следует учитывать, что все манометры показывают только избыточное давление. То есть, если в расчетах необходимо пользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном бачке устанавливается на 0,2 атм выше давления теплоносителя в холодной системе, равного статическому давлению контура. Этот напор определяется как расстояние по высоте между верхней точкой контура и серединой расширительного бачка. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равен:

∆P = 0,8 атм (10 м = 1 атм), то давление в мембранном баке рассчитывается следующим образом:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже приведены последствия неправильной установки давления:

Резервуар перекачан. Например, в воздушной полости показатель изначально установлен на 3 бара при статическом напоре 1,5 бара. При запуске насоса давление теплоносителя изменится, но ненамного – в пределах 1 атм. Получается, что когда манометр на котле показывает максимум 2,5 бара, в воздушной части мембранного бака еще 3 бара. Такая настройка сводит на нет всю компенсирующую способность мембранного устройства – воздух будет стремиться вытолкнуть теплоноситель из бака.

Показатели внутри расширительного бачка занижены. В этом случае при заполнении закрытой системы вода или антифриз легко продавят мембрану и заполнят всю емкость. Каждый раз, когда температура повышается, а вместе с ней и давление, срабатывает предохранительный клапан. В этом случае расширительный бачок также становится бесполезным.

Совет! Начальное давление воздуха отрегулировано правильно, но предохранительные клапаны системы отопления продолжают работать. Объем расширительного бака может быть выбран слишком маленьким. Во избежание этого рекомендуется устанавливать бак объемом не менее 10% от общего объема теплоносителя.

Зачем расширительный бак в настенном котле Baxi

Газовый котел Baxi Eco Four 24 имеет встроенный расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бак.

Расчет произвести не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если известны диаметр и общая длина, то можно рассчитать заполняющий объем трубопроводов.

Если воду нагреть до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бачок объемом 8% от общего объема системы при заполнении водой, а также 12% при использовании антифриза в качестве теплоносителя. Встроенного расширительного бака хватит для системы отопления объемом не более 75 литров при использовании воды, а при использовании антифриза – до 50 литров.

Эти значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для конкретной системы или следовать советам производителя.

Во многих случаях встроенного бака в газовых котлах Baxi достаточно. При необходимости при проектировании системы выбирается дополнительный бак.

Как заполнить воздухом расширительный бак газового котла Baxi

Расширительный бак можно заполнять воздухом только при пустом котле.

Для этого необходимо выполнить следующие действия:

1. Закрыть краны системы отопления.
2. Слейте воду через сливной кран.
3. Накачать бак до необходимого давления.
4. Закройте сливной кран.
5. Подача воды в систему отопления через подпиточный кран.
6. Откройте краны контура.

Для проведения технического обслуживания необходимо установить клапан на воздушную полость расширительного бачка. Клапан представляет собой обычный автомобильный штуцер, поэтому накачать бак газового котла Baxi можно с помощью шинного насоса (электрического или ручного). Электрический насос удобен тем, что имеет манометр для контроля давления. Накачать систему можно ручным насосом, а проверить давление автомобильным манометром. Если возникнет необходимость, то можно стравить лишнее.

Как отрегулировать давление в расширительном баке?

Расширительный бачок имеет золотник, установленный в ниппеле, для нагнетания или выпуска воздуха. Он находится на стороне, противоположной месту подключения охлаждающей жидкости. Ниппель бака очень похож на автомобильный ниппель, поэтому вы можете добавить давление с помощью обычного насоса с автоматическим манометром. Это можно сделать следующим образом:

• выключить агрегат и подождать около 8 минут, пока полностью не прекратится подача теплоносителя;
• закрыть запорную арматуру трубопровода, на котором находится емкость, и слить воду; у бака, встроенного в котел, подача и обратка закрыты;
• открыть ниппель и подсоединить к нему шланг насоса;
• накачать воздух до 1,5 атм и дождаться, пока из емкости выльется вся жидкость, после чего выпустить кислород;
• закрыть запорную арматуру и накачать насосом давление до необходимого;
• снимите насос, наденьте колпачок на ниппель и закройте сливное соединение;
• открыть запорные краны и набрать воду в систему отопления;
• проверьте правильность давления в баке.

При выходе агрегата на рабочие параметры стрелка манометра не должна прыгать, а плавно набирать показатели.

Манометр автомобильного насоса в МПа, а не в барах. Чтобы узнать, какое количество МПа следует набирать, за основу принимается, что 1 Бар = 1 атм = 0,1 МПа.

Разбитые расширительные баки

Газовый котел необходимо обслуживать ежегодно. Проверка давления входит в перечень работ. Если своевременно проводить все проверки, то проблем возникнуть не должно. Но если не проводить техническое обслуживание, могут возникнуть некоторые проблемы:

1. Расширительный бак не обслуживался и в нем нет давления, давление в контуре имеет максимально допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, поэтому котел перестает работать. Такая проблема часто возникает из-за длительной работы газового котла в режиме ГВС или при отключении электричества.
2. Давление в воздушной камере снижается, и с каждой подпиткой газового котла бак наполняется водой и со временем перестает работать. Кроме того, мембрана прижимается к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
3. Некоторые владельцы газовых котлов просто так делают подпитку. Например, при использовании горячей воды давление на манометре снижается и котел по ошибке перестает работать. Поскольку тепловое расширение не компенсируется, при следующем нагреве теплоносителя избыточное давление сбрасывается с помощью предохранительного клапана. Некоторые люди отвлекают разряд, и не обращают внимания на эту ситуацию. Но частая доливка неочищенной воды может привести к выходу из строя теплообменника.

Расширительные баки для газовых котлов: устройство и регулировка давления

Отопительное оборудование всегда рассчитано на определенное давление и напор в системе. Газовые котлы не являются исключением из этого правила. Расширительные баки для газовых котлов помогают им поддерживать стабильность параметров.

Вопрос о том, как эти цистерны должны нормально работать, связан либо с нарушениями эксплуатации, либо с необходимостью технического обслуживания. Основной целью использования бачка является устранение эффекта расширения отопительной воды. Их становится все больше и больше, но объем труб, радиаторов и накопительных баков конечен. В закрытых контурах отопления заполнение обязательно до 100%, а это значит, что лишнюю массу теплоносителя нужно куда-то сбрасывать. Танк становится подходящим местом.

Если вдруг выхода нет, жидкость обязательно найдет путь, по которому уйдут излишки. Обычно это расположение предохранительных клапанов, но это скорее аварийное оборудование. Даже если они будут работать именно так, как положено, вам придется устранять пролитую воду, заново заполнять (доливать) систему. Заблаговременная установка цистерн помогает предотвратить это. И даже при кипящем теплоносителе содержать все в полном порядке.

Расширительные баки представляют собой герметично закрытые сосуды, которые разделены на две части с помощью резиновых мембран. Это не простая резина, так как она должна выдерживать значительное нагревание, оставаясь при этом эластичной и не теряя прочности.

Важно: давление необходимо определять внутри воздушной полости, поступающей в порожний контейнер, строго при температуре 20 градусов. Оно равно статическому давлению системы отопления, заполненной до предела. Это условие позволяет достичь равновесного состояния мембраны и компенсировать давление, оказываемое теплоносителем.

То есть к моменту пуска бак будет полностью пуст, и весь его объем можно использовать для коррекции теплового расширения воды или антифриза. Если датчик газового котла определяет, что давление в системе отопления упало до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднее значение для нормальной работы составляет 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще больше, его начальный уровень для пустого бака принят на 0,3 бар (в среднем) выше нормативного для системы отопления.

Вывод: при замкнутом контуре отопления с газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой системы, отклоняющиеся от норм, рассчитываются индивидуально с учетом:

• расчетного объема воды или антифриза;
• Эффективность бака;
• его требуемое значение;
• пусковое давление.

Баки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а то же давление в 0,8 – 1 бар позволяет гарантировать нормальное функционирование устройства. Встроенный расширитель емкостью 6 литров стабильно работает с системами отопления емкостью 75 литров (по воде). Или 50 литров (с антифризом).

Нужно ли использовать дополнительный расширительный бак, или достаточно стандартного оборудования, решают только специалисты на момент подготовки проекта.

Очень важно проверить фактическое давление в расширительных бачках. Для этой цели почти всегда используются ручные манометры, так как большинство воздушных камер оснащены стандартными ниппелями, как автомобильные или велосипедные шины. Проблема может возникнуть, если котел настенный. Компенсирующие устройства чаще всего располагаются на его задней стенке, и пользоваться ими бывает затруднительно. Решением является использование компактного мобильного манометра.

Как только будет обнаружено отклонение индикатора вниз, необходимо правильно откачать воздух. Оставив все как есть, вы можете столкнуться с аварийными остановками котла. Даже сложно сказать, хуже ли этот исход или выделение лишней жидкости. Каждый производитель газовых котлов советует потребителям ежегодно измерять давление в баке. Вреда не будет, конечно, если делать это в два раза чаще.

Необходимо помнить, что подкачка осуществляется только при полностью пустом баке; для этого необходимо слить воду из котла. Проще всего использовать велосипедный насос, контролируя результат по ручному манометру.

Последовательность действий следующая:

• перекручены краны системы отопления;
• вода сливается из котла;
• бак накачивается до нужного давления;
• сливной клапан закрыт;
• контур отопления насыщается до необходимого уровня через предусмотренный кран;
• открываются краны, соединяющие бак с отоплением.

Не всегда есть возможность накачать расширительный бачок до необходимого количества атмосфер. Люди, строго следящие за исправностью оборудования, конечно, редко сталкиваются с проблемами. Но невнимательность или безответственный подход могут преподнести ряд неприятностей. Часто давление постепенно снижается, и после серии подач в котел бак выходит из строя. Доходит даже до того, что мембрана от прижатия к стенке деформируется катушкой.

В этом случае ремонт невозможен, возможна только полная замена расширителя. Бывает и иначе: давление в контуре отопления на максимально допустимом уровне, а бак не обслуживался и остался без давления. Как только система отопления остановится и начнет остывать, жидкость сожмется, изменение давления исправить будет невозможно. В результате котел попадает в «аварию». Проблемы подобного рода могут быть спровоцированы длительным использованием водонагревателя или перебоями в электроснабжении.

Другим вероятным сценарием является систематическая подача новой воды без видимых причин. Например, контур ГВС работает, а манометр показывает падение давления, котел перестает работать. Поскольку тепловое расширение не компенсируется, нагрев теплоносителя приводит к сбросу его избытка предохранительными клапанами. Если вовремя не заметить эту ситуацию, можно столкнуться с серьезными неприятностями. Поэтому требуется уделять максимальное внимание состоянию расширительного бачка, регулярно замерять давление внутри него.

Расширитель помогает амортизировать гидравлические удары, создаваемые воздушными пробками и резким закрытием клапана. Эту функцию баки смогут выполнять, если их разместить на обратке теплоносителя непосредственно перед котлом. Не думайте, что заводская настройка давления будет идеальной для практических нужд. Он регулируется золотниковым клапаном.

Важно: при измерении давления в расширителе любой манометр регистрирует только избыточное значение; чтобы получить абсолютную цифру, добавьте 1 бар.

Перекачиваемый бак плохо работает, так как воздух будет выталкивать охлаждающую жидкость. Если все настроено правильно, но предохранители продолжают периодически сбрасывать воду, проблема, скорее всего, в излишне малом объеме расширителя. Поэтому стоит выбирать баки, вмещающие 10% от всего циркулирующего в системе теплоносителя, а то и больше. Поскольку в баке не предусмотрены штуцеры для манометров, их необходимо подсоединить к ниппелю. Он расположен со стороны, противоположной контуру заполнения теплоносителем.

Так как автомобильные и велосипедные манометры измеряют давление в МПа, необходимо сравнить их показания с давлением в системе отопления (выраженным в барах или кгс/кв.см). Один бар соответствует 100 кПа. При использовании автомобильного счетчика рекомендуется выждать 10 минут после выключения котла, чтобы прекратилась циркуляция. При встраивании бака в сам котел предполагается перекрытие не только запорной арматуры, но и подачи теплоносителя, и его обратки. Соблюдая эти рекомендации, вы сможете значительно упростить себе жизнь.

О том, как проверить исправность расширительного бачка, смотрите в следующем видео.

www.stroy-podskazka.ru

Падение давления в газовом котле Baxi при включении горячей воды

Часто падает давление при включении горячей воды в газовом котле Baxi.
