Какое давление воздуха должно быть в расширительном бачке системы отопления: Расширительные баки для отопления — выбор, настройка, монтаж

Содержание

Расширительный бак открытой системы отопления

Что такое «открытая система отопления»?

На сегодняшний день открытая система отопления (она же самотечная) получила наибольшее распространение в частных домах, расположенных за городом. Основная причина этого состоит с ее простоте, надежности и энергетической независимости. Не секрет, что во многих сельских районах по сей день наблюдаются перебои с электроснабжением, что может вывести из строя энергозависимую систему автоматического контроля и привести к замерзанию теплоносителя.

В подобных условиях эксплуатации намного проще и надежнее выбрать открытую систему отопления, в основе которой лежит естественная циркуляция теплоносителя, возникающая за счет перепада давления между нагретым теплоносителем, выходящим из котла, и обратной водой, поступающей в него.

Конструкция самотечной системы отопления предельно проста и состоит из следующих элементов:

  • Котла отопления
  • Радиаторов
  • Расширительного бака открытой системы отопления

Как работает открытая система отопления?

В открытой системе отопления в качестве теплоносителя используется обычная водопроводная вода.

Ее заливают в систему отопления перед запуском, как правило, в начале отопительного сезона. На следующем этапе разжигают котел и начинают нагрев воды, находящейся в нем.

Горячая вода устремляется вверх и создает направленное движение теплоносителя, возможное только при наличии замкнутого циркуляционного контура, в котором не должно быть пустот и воздушных пробок.

Как известно, вода при нагревании расширяется и создает в системе избыточное давление, способное разорвать самые прочные трубы и котел. Чтобы этого не произошло, «лишнее давление» необходимо сбросить. Самый простой способ состоит в сливе части воды, выходящей за пределы системы отопления при нагреве. Для этого достаточно было бы в самой верхней части системы оставить открытый сбросной люк или кран.

Но при этом следует помнить, что в системе отопления теплоноситель не только нагревается, но и остывает, уменьшаясь при этом в объеме, что может создать пустоты в циркуляционном контуре и остановить циркуляцию.

Если вспомнить, что самотечная система отопления не имеет надежной защиты от различных экстренных ситуаций, то нетрудно представить последующий за прекращением циркуляции теплоносителя перегрев котла и его закипание.

Устранить все возможные негативные последствия просто: достаточно установить расширительный бак открытой системы отопления

О чем идет речь

Расширительный бак открытой системы отопления это открытый резервуар, свободно сообщающийся с атмосферой. Отсюда и название: открытая система отопления. При этом расширительный бак подсоединен к контуру отопления в самой высокой его части. При расширении воды и увеличении ее в объеме вследствие нагрева бак заполняется и аккумулирует излишки теплоносителя.

При охлаждении воды и уменьшении ее объема часть воды из расширительного бака поступает обратно в систему отопления, что полностью исключает образование пустот и нарушение циркуляции.

Следует отметить, что наличие открытого расширительного бака позволяет пузырькам воздуха и газа, содержащимся в воде, уходить в атмосферу, что также немаловажно для нормальной работы системы отопления.

Конструкция расширительного бака открытой системы отопления предельно проста и обычно состоит из прямоугольного металлического ящика с хорошими сварными швами, в котором установлен кран для сброса воды.

Бак снабжен крышкой и смотровым отверстием. Для предотвращения замерзания теплоносителя, его принято утеплять.

Видео инструкция — как работает расширительный бак для отопления

Растет давление в газовом котле причиныГлавная

Содержание статьи

Какое давление в расширительном бачке системы отопления

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа.

Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.

Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем. Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может – жидкость несжимаема.

Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Давление в расширительном бачке котла

Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.

Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Давление в системе отопления с газовым котлом в летний период

Как должно вести себя давление летом, когда контур отопления не работает? У меня зимой обычно 1,5атм, сейчас смотрю упало до 1 атм. Из котла идут три трубы: на насосы, обратка и одна отдельная на расширительный бачок. Какое давление должно быть в расширительном бачке летом и как правильно его установить и проверить? Явных утечек не наблюдается. Трубы в стенах, теплый пол в бетоне, хрен что увидишь, сырости нигде нет, так и живем

Как должно вести себя давление летом, когда контур отопления не работает?

Должно быть паспортное давление.Иначе некорректно может работать ГВС.

asp_new , Из уважения к котлу,хоть бы имя его назвали?

Как должно вести себя давление летом, когда контур отопления не работает? У меня зимой обычно 1,5атм, сейчас смотрю упало до 1 атм.

-для самоуспокоения включите котел на отопление и увидите как выростет давлени до ваших1.5!

Сейчас,Иванович,это будет выглядеть как *самоуничтожение*. Жара блин!

Должно быть паспортное давление.Иначе некорректно может работать ГВС.

asp_new , Из уважения к котлу,хоть бы имя его назвали?

Котел Виссман напольный.

Котел Виссман напольный.

Надо обслужить систему отопления квалифицированным специалистом.

Явных утечек не наблюдается.

Надо обслужить систему отопления квалифицированным специалистом.

А это еще лучше. спец должен знать куда нос сунуть для полного вашего спокойствия.

Надо обслужить систему отопления квалифицированным специалистом.

Осенью прошлого года обслуживалась. Ну и чо?

Осенью прошлого года обслуживалась. Ну и чо?

Значит так обслуживалась.

Понимаю, что специалистов для ответа на вроде бы типовые вопросы нет. Судя по интернету давление падает летом не только у меня, и с началом отопления восстанавливается. Хотелось бы понять как должно быть по нормам.

Тогда может кто скажет как правильно проверить давление и накачать расширительный бачок.

ЗЫ. Мне кажется, что для инженера разобраться в принципах работы системы отопления труда не представляет. Главное найти толковый материал или совет. И предпочитаю самому понимать перед тем как лапшу от мастеров навешивать.

Значит так обслуживалась.

Так наконец ответьте как должно быть, если понимаете в вопросе. Обслуживал нормальный квалифицированный спец, в т.ч. перепрограммировал котел под мои нужды.

Так наконец ответьте как должно быть, если понимаете в вопросе. Обслуживал нормальный квалифицированный спец, в т.ч. перепрограммировал котел под мои нужды.

Я бы его и пытал.

А в целом значение давления не должно сильно отличаться зимой и летом. При условии, что правильно выбран объем экспазомата и давления воздуха в нем.

И ещё надо учитывать влияние циркуляционного насоса. Он легко может организовать вам разницу 0,2 – 0,3 бара при включении и соответственно выключении. Но это уже будет зависить от расположения насоса относительно экспазомата.

Я бы его и пытал.

А в целом значение давления не должно сильно отличаться зимой и летом. При условии, что правильно выбран объем экспазомата и давления воздуха в нем.

И ещё надо учитывать влияние циркуляционного насоса. Он легко может организовать вам разницу 0,2 – 0,3 бара при включении и соответственно выключении. Но это уже будет зависить от расположения насоса относительно экспазомата.

Пытать можно, но я его вижу не чаще одного раза в год и вряд ли он по телефону всех своих клиентов помнит, особенно их системы. Может тогда скажите как грамотно проверить давление в экспазомате и какое оно должно быть, сейчас оно на холодной системе 1 атм, зимой – 1,5 атм. В каких пределах должно колебаться по науке от холодного к горячему? Может подкачать или спустить надо? Экспазомат и зимой, и летом один и тот же, проектировали и монтировали тоже проверенные спецы по Виссману, навалякать с объемом экспозамата не должны были.

Да, после насосов давление побольше бывает при их включении. Кстати экспозамат вообще подключен к третьему отдельно выходу на котле (Витогаз 100), а не к контуру.

Что такое номинальное давление в газовом котле, как его проверить

Что такое номинальное давление в котле? Это заявленный производителем показатель, при котором техника исправно работает

Важно знать и следить за изменениями значений во время эксплуатации оборудования. Сильные скачки могут привести к выходу техники из строя и аварийной ситуации

Разберемся, как правильно контролировать и поддерживать работоспособность котла.

Каким должно быть нормальное давление в газовом котле

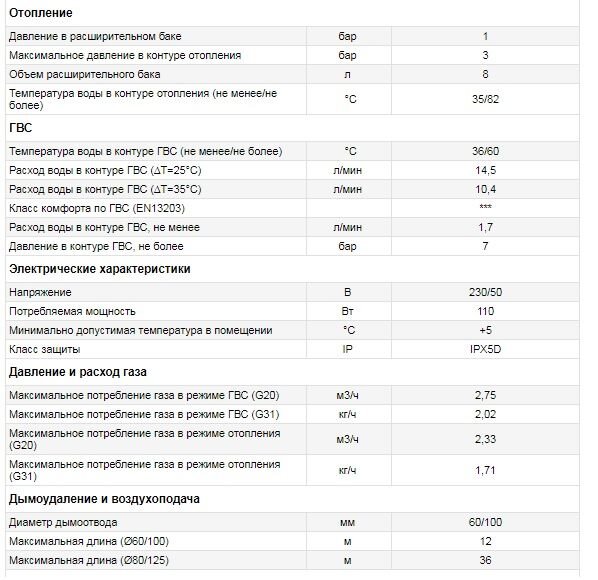

Значение может отличаться для каждой марки и модели техники. Точные показатели можно найти в паспортных данных. Среднее давление газа зависит от конструкции котла:

В колонке «минимальный» указан показатель, ниже которого котел не будет работать. В этом случае защитная автоматика отключит его, чтобы избежать серьезной поломки или аварии.

В системе газоснабжения европейского типа номинальное значение равно 20 мБар, тогда как в наших регионах — 12–18 мБар. Расход зависит от вида потребляемого топлива: сжиженное оно или магистральное.

Кроме этого, существуют и другие разновидности давления — водное и атмосферное. Водное обозначается единицей измерения Па. До момента заполнения водой в системе поддерживается атмосферный показатель в 1 Бар.

Значения в расширительном баке и отопительной системе

Расширительный бачок служит для отбора лишней жидкости. Во время нагрева жидкость расширяется, что приводит к повышению значений (норма 1,5 Бар). Чтобы избежать поломок, излишки забираются в резервуар, а после остывания снова возвращаются в систему.

Для измерения давления устанавливается манометр. При изменениях стрелка манометра указывает на минимально или максимально допустимое значение. Чтобы изменить ситуацию, проводится закачка воздуха с помощью ниппеля.

Для правильной установки бака поступите так:

  • Узнайте номинальный показатель для вашей модели. Настройка в расширительном бачке должна быть на 0,3 Атм ниже, чем в отопительном контуре.
  • Установите эти значения перед подключением бака.
  • После подключения наполните контур жидкостью. Следите за изменениями на манометре. Как только они достигнут нормы, отключите подачу воды.
  • Запустите насос.
  • На терморегуляторе установите самую высокую температуру. Делается это для того, чтобы жидкость максимально расширилась и заполнила расширительный бак.

Чем выше скорость циркуляционного насоса, тем быстрее движется теплоноситель по системе. Следовательно, сила напора больше. Конкретных указателей номинального давления в контуре нет. Считается, что разница в силе напора во входящей и обратной трубе не должна превышать 0,3–0,5 Атм.

Чем измерить показания в двухконтурном котле? Для этого также используется манометр.

Загрузка…

Какое давление должно быть в бачке отопления — MOREREMONTA

Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.

Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

  1. Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
  2. Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
  3. Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
  4. Подключить насос и закачать жидкость до получения эксплуатационного давления.
  5. Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

  1. Отключить нагреватель и подождать 7—10 минут до остановки системы.
  2. Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
  3. Присоединить насос к ниппелю.
  4. Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
  5. Закрыть все клапаны, создать необходимое давление.
  6. Снять насос, открыть вентиль, налить воды.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

  • Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

  • Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Почему падает давление

Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:

  • При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
  • При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.

Полезное видео

Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.

Техническое обслуживание

Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.

Проектирование и эксплуатация систем отопления — это сложная инженерная задача, требующая точных расчётов и соблюдения необходимых условий при эксплуатации. Один из требуемых параметров — давление в расширительном бачке отопления закрытого типа. Применение бачка связано с необходимостью компенсировать тепловое расширение теплоносителя.

Системы отопления

Системы отопления следует подразделять на открытые и закрытые. Открытые системы отопления сравнительно просты. Они не изолированы от наружного воздуха, и движение теплоносителя обусловлено естественной циркуляцией. В этих контурах циркулирует только вода, так как антифризы слишком быстро испаряются. Расширительный бачок следует устанавливать в самой высокой точке системы. Он не нуждается в изоляции от наружного воздуха.

Сейчас чаще применяются закрытые системы отопления. В них для прокачки теплоносителя применяются циркуляционные насосы. Они обеспечивают постоянную подачу теплоносителя к отопительным устройствам. Расширительный бак герметичен и может устанавливаться в любом месте.

Контур отопления должен работать при определённом напоре теплоносителя. От этого зависит, сколько атмосфер должно быть в расширительном бачке.

В этом видео вы узнаете плюсы и минусы различных видов отопления

Устройство расширительного бачка

Работа расширительного бака заключается в том, чтобы компенсировать изменение объёма теплоносителя в котле и контуре. Когда котёл нагревается, жидкость увеличивается в объёме, и часть жидкости уходит в расширительный бак. Тем самым оборудование предохраняется от резкого повышения напора и разрыва.

Конструктивно бак состоит из корпуса, разделённого внутри мембраной на две камеры. В воздушной камере имеется ниппель для подкачки или стравливания воздуха. Сюда же подключается манометр. Это устройство позволяет отслеживать, какое давление будет в расширительном бачке системы отопления. Водяная камера патрубком соединяется с отопительной системой. При тепловом расширении вода поступает в камеру для жидкости и сдавливает мембрану, увеличивая давление в воздушной камере.

При остывании жидкости объём уменьшается, и мембрана выдавливает её обратно в систему.

При выборе размеров бака нужно учитывать, что его объём должен быть не меньше 15% объёма всей жидкости, циркулирующей в системе. При применении антифриза объём бака должен быть не меньше 20% всей жидкости.

Необходимое давление

Чтобы рассчитать, какое давление должно быть в расширительном бачке, нужно знать высоту контура. Один метр водяного столба создаёт напор 0,1 бар, то есть примерно 0,1 атмосферы. Для невысоких строений это давление будет меньше 1 бара. Но оно должно быть не меньше указанного в паспорте котла. Среднее значение составляет 1,2 бара. Но это примерные показатели. Для точного расчёта давления расширительного бака в закрытой системе отопления используются следующие параметры:

  • объём жидкости в контуре;
  • коэффициент теплового расширения жидкости;
  • объём бака;
  • начальное давление в баке.

Коэффициент теплового расширения нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней добавок. Он приводится в соответствующих таблицах.

Существует несколько параметров для изменения давления в баке

Под давлением в расширительном баке имеется в виду начальное давление в воздушной камере пустого бака при комнатной температуре. Проверить его можно ручным манометром так же, как это делается в шинах автомобиля или мотоцикла. Если напор недостаточен, это может привести к остановке котла. Чтобы избежать этого, следует подкачать воздух насосом.

Если всё отрегулировано правильно, то при выходе котла на рабочие режимы стрелка манометра не прыгает, процесс происходит плавно. При неправильных настройках возможно повышение давления, аварийный выброс теплоносителя, требуется постоянная подпитка контура.

Закрытые системы встречаются сейчас гораздо чаще, чем открытые. Единственный серьёзный их недостаток — это энергозависимость. При отключениях электроэнергии не могут работать насосы, и циркуляция прекращается.

Их преимуществами можно считать:

  • коррозионная устойчивость;
  • не требуют постоянного долива воды;
  • возможность монтажа своими руками.

Недостатки открытой системы заключаются в необходимости монтажа бака в верхней части контура, потребности в постоянном пополнении теплоносителя из-за его испарения, необходимость утепления бака зимой.

Регулярное проведение осмотров и проверок технического состояния, в которые входит контроль давления расширительного бака и наблюдение за появлением коррозии или механических повреждений, поможет избежать аварийных ситуаций и увеличить период эксплуатации оборудования.

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

  1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
  2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

  • 1 Настройка показателей в новом расширительном бачке перед пуском системы
  • 2 Как измерить и отрегулировать давление в расширительном бачке

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см 2 . Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

  1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
  2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
  3. Открутить колпачок ниппеля и подсоединить к нему насос;
  4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
  5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
  6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
  7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Неисправности расширительного бачка в системе отопления

Обслуживание расширительного бака:

  • Раз в пол года проверка внешних повреждений, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
  • Раз в пол года проверка начального давления газового пространства Pг, на соответсвие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
  • Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену (если она заменяема).
  • При длительном бездействии расширительного бака, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.

Проверка начального давления газового пространства в расширительном баке. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы отопления, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).

Проверка целостности мембраны. Если во время проверки давления газового пространства после дренирования воды через дренажный кран пошёл воздух, а давление в газовой полости упало до атмосферного — пробита мембрана.

Возможные неисправности расширительного бака

Давление в системе отопления колеблется и даже при незначительных температурах превышает допустимое

Отсутствие сжатого воздуха (азота) в расширительном баке

Закачать воздух автомобильным компрессором

Заменить мембрану оригинальной (рекомендуется в сервисном центре)

Восстановить целостность корпуса обеспечивающую герметичность (рекомендуется в сервисном центре)

Ниппель воздушной полости не обеспечивает герметичности перекрытия

Продуть ниппель и восстановить расчётное давление в воздушной полости

Недостаточный объём расширительного бака

Течь воды из воздушного клапана

Заменить мембрану оригинальной (рекомендуется в сервисном центре)

Давление воды ниже нормы (теплоноситель не доходит до верхней точки системы отопления)

Отсутствие сжатого воздуха (азота) в расширительном баке

Закачать воздух автомобильным компрессором

Ремонт расширительного бака. Если в результате диагностики было обнаружено повреждение мембраны, её необходимо заменить. Клеить мембрану не рекомендуется, так как циклическое растяжение-сжатие, разрушающе для клееных соединений.

Порядок замены мембраны

  • Отсоедините расширительный бак от системы отопления и дренируйте его.
  • Сбросьте давление газовой полости через ниппель в верхней части бака.
  • Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
  • Извлеките мембрану из отверстия в нижней части корпуса.
  • Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус расширительного бака.
  • Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
  • Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
  • Смонтируйте на корпус фланец мембраны.
  • Установите предварительное давление воздуха в расширительном баке. Проверьте на утечки и присоедините бак к системе отопления.

Внимание!

Замена частей допускается лишь оригинальными запчастями от производителя бака.

Заполнять воздушную камеру лучше всего инертным газом, например азотом.

Прежде чем удалить газ из воздушной камеры следует слить из бака воду.

Ресурс службы расширительного бака снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Содержание статьи

  • Как восстановить давление в системе отопления
  • Какую роль выполняет элеватор в системе отопления
  • Гидроудар в системе водоснабжения и отопления, причины для гидроудара в трубах

Проток горячей воды в отопительных трубах и радиаторах поддерживается не только за счет работы циркуляционных насосов, но во многом благодаря соответствующему давлению. При низком давлении циркуляция замедляется, что приводит к более частым срабатываниям автоматики. Как следствие — увеличивается расход энергоресурса и сокращается срок эксплуатации отопительного оборудования.

Поиск утечки

Неисправность расширительного бака

Часто потеря давления является следствием неисправности расширительного бачка. Это происходит по причине старения и последующего прорыва мембраны или повреждения резиновой камеры. Проверить бак на предмет неисправности довольно просто: нужно нажать на клапан нипельного соединения, через которое проводится замер давления. При этом должно быть слышно шипение выходящего воздуха. Если воздух не выходит, или вместо него выступает вода, значит бак неисправен и его следует заменить. Если котел имеет имеет встроенный расширительный бак, можно не тратить время на поиск комплектующих. Проще заглушить бак в котле и установить внешний в подходящем месте.

Наличие воздушных пробок

После каждой заправки отопительной системы следует периодически производить спуск воздуха. Он может скапливаться в верхней части радиаторов и в самой высокой точке отопительного контура. Одноразовый спуск не всегда помогает: вода из бытового водопровода сильно насыщена кислородом и постепенно вытесняет его в течение одной или двух недель. Для стравливания воздушных пробок системы отопления оснащают кранами Маевского.

Выделение водорода в замкнутом контуре

Если в системе используются алюминиевые радиаторы, возможно разложение воды на водород и кислород. Это происходит по причине накапливания в металле статического электрического заряда и чревато серьезными последствиями. При производстве внутреннюю поверхность радиаторов покрывают защитным составом, но он может быть нарушен по неосторожности монтажников или естественным путем. При этом алюминий подвергается очень быстрой коррозии, из-за чего радиатор становится непригодным спустя два-три года эксплуатации.

Определить выделение водорода в системе тоже несложно. Оно характеризуется периодическим возникновением газовых пробок при том условии, что весь кислород из воды давно вышел и подпитка системы не производилась. Чтобы удостовериться в газообразовании, нужно отключить клапаны сброса и контролировать появление газа через краны Маевского, установленные на радиаторах. Устранить эту проблему можно либо заменой радиаторов.

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.

Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

  1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
  2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.

Как нужно подкачивать давление в расширительном баке:

  1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
  2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
  3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
  4. Спустить воздух с расширительного бака.
  5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления системы (нагретой).
  6. Закрыть сливной штуцер расширительного бака.
  7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.
Сантехника

— Слив клапана T&P — Проблемы с расширительным баком?

У меня проблемы с водонагревателем. Поклонный безбаковый котел (ТР-30 ПТ). Он работает в настройке с 4 зонами. Я обычно использую только одну из зон. Мы живем в доме уже полтора года. К концу этой зимы я начал обнаруживать, что из клапана T&P каждые несколько дней вытекает несколько галлонов воды.

Я проверил расширительный бачок и обнаружил, что в нем течет вода из манометра, что наводит меня на мысль, что диафрагма разорвалась, и нам нужен новый. Купил такую ​​же замену модели. Amtrol № 60 и датчики для проверки давления воды в нашем доме и PSI на баке. Я прикрепил водомер к нашему внешнему шлангу и прочитал около 56 фунтов на квадратный дюйм. Затем я взял предварительно заряженный (до 12 фунтов на квадратный дюйм) новый бак и зарядил его еще примерно до 55 фунтов на квадратный дюйм перед установкой. Затем я снял старый расширительный бачок и обнаружил, что он почти полностью заполнен водой. Заменил его на новый танк. Снова включили водопровод и подали питание на водонагреватель. Подарил день или около того.

Теперь я все еще вижу воду, возможно, еще больше.Итак, несмотря на то, что танк с опытом был подстрелен, что еще могло быть причиной этого? Клапан автозаполнения? Я не думаю, что клапан T&P плохой, поскольку он сливает воду, когда счетчик достигает максимального уровня на клапане, который составляет 30 фунтов на квадратный дюйм. Диапазон температуры наклонного ребра был установлен на 160–180. Я снизил его до 140–160, и проблема все еще та же.

Затем я включил воду из крана на некоторое время, и давление на косом ласте колебалось от 2 до 10. Температура на косом ласте была ниже 140, до 120 ° С. Казалось, что он не включился мгновенно, но затем включился на первом этаже нашего дома (ЗОНА 1 из 4), включился наклонный плавник и посмотрел на датчик на устройстве.По мере того, как он нагревает воду от 120 до 140 (где установлена ​​минимальная величина), он постепенно увеличивает давление до тех пор, пока давление не достигает 140, а затем достигает 30 фунтов на квадратный дюйм, и клапан T&P начинает слив.

Не нужно ли заряжать новый бак? Я понимал, что давление должно быть таким же, если не на несколько фунтов на квадратный дюйм ниже давления воды. Изменится ли это в многозонном доме. Если используется безрезервуарная система?

Должен ли мой клапан T&P выдерживать давление выше 30 фунтов на квадратный дюйм?

Должна ли предварительная заправка быть такой же, как и в линии подачи воды, даже если бак будет расположен после «клапана регулятора давления воды», установленного на 12-25 PSI?

Любая информация будет принята с благодарностью. Я в тупике …

Практическое руководство. Общие сведения о предварительной зарядке резервуаров-дозаторов

2 года назад Как делать, Новости и события

Предварительно заряженные мембранные и дозирующие баки необходимы для защиты систем от чрезмерного давления, энергии или воды в различных сценариях. В этом блоге мы обсудим, почему вам нужна предварительная зарядка, как выбрать настройки предварительной зарядки и какое обслуживание следует проводить для этого типа бака.

Давление предварительной зарядки необходимо для баков-дозаторов, которые используются в системах горячего водоснабжения, водяных скважинах, усилителях давления, а также в системах ударного и импульсного воздействия.Инженер или специалист по техническому обслуживанию должен сначала определить условия применения и требования к давлению в системе, чтобы определить настройку предварительной зарядки.

В системах водяного отопления для бытовых нужд расширительный бак устанавливается между подачей холодной воды в здание и водонагревателем. Давление предварительной зарядки устанавливается равным статическому состоянию холодной воды или состоянию отсутствия потока. Например, если давление в линии подачи составляет 60 фунтов на квадратный дюйм, предварительная заправка в расширительном баке должна быть установлена ​​на 60 фунтов на квадратный дюйм.По мере протекания воды давление потока падает ниже статического. Защита от теплового расширения не требуется, поскольку расширенная вода уходит из водопроводной системы. Когда поток прекращается и статическое давление возвращается в систему, предварительно заправленный расширительный бак полностью задействуется для обработки расширенной воды.

Амортизатор и ограничитель перенапряжения принимает воду через быстро закрывающийся клапан, чтобы помочь рассеять кинетическую энергию из внезапно остановившегося водяного столба. Когда вода течет, скорость потока воды на каждый фут в секунду создает повышенное давление на 65 фунтов на квадратный дюйм по сравнению со статическим.Этот всплеск произойдет в течение миллисекунды, если вода прекратится внезапно. Кинетически созданное давление отражается по трубе за счет увеличения диаметра трубы до точки разгрузки, и когда волна давления отражается и возвращается, она сужает трубу.

Большая часть потока, проходящего через трубу, будет составлять от 4 до 8 футов в секунду, что соответствует увеличению от 260 до 520 фунтов на квадратный дюйм. Давление предварительной зарядки для разрядника должно быть на 10% ниже давления потока. Амортизатор поглощает избыточное давление от внезапного скачка энергии.Давление выровняется за счет поглощения энергии внутри трубы. Вместо увеличения давления, повреждающего трубу, амортизатор и ограничитель перенапряжения принимает на себя основную нагрузку, обеспечивая безопасность трубы.

Для резервуара для воды или гидропневматической системы реле давления управляет насосом. Реле обычно настраивается на разницу в 20 фунтов на квадратный дюйм между минимально необходимым давлением в здании и высоким давлением, определяемым переключателем. Система водозабора в доме обычно настраивается на 2 фунта на квадратный дюйм ниже точки включения насоса, чтобы максимально увеличить запас воды, что приводит к максимальному времени работы насоса, что помогает продлить срок службы и мощность насоса.В коммерческом здании нормальная предварительная заправка устанавливается на 10% ниже давления включения насоса.

Необходимо проводить ежегодное профилактическое обслуживание, чтобы убедиться, что ваш мочевой пузырь или мембранный бак выдерживает предварительную зарядку и тем самым обеспечивает необходимую защиту системы. Процесс проверки емкости начинается с изоляции емкости от системы. Между запорным клапаном системы и резервуаром должен быть установлен слив. Если слива нет, найдите другой способ слива воды из бака.Часто водопроводный штуцер можно ослабить, чтобы слить воду из бака.

Проверьте давление предварительной зарядки и при необходимости добавьте давление. Обратите внимание: при повторной заправке бака лучше держать слив открытым, чтобы вы могли определить, проходит ли воздух через баллон / диафрагму и выходит через слив. Если это происходит, мочевой пузырь / диафрагма повреждены.

Профилактическое обслуживание поможет продлить срок службы бака и баллона. Важно проверить участки внутри резервуара, которые могут быть подвержены потере давления или воздуха, например, любые ленты или швы на резервуаре, которые могли подвергнуться коррозии, или неисправный воздушный клапан или заглушка.Также важно удалять воду из мочевого пузыря один раз в год, чтобы избежать проблем с потерей давления в резервуаре.

Функция предварительной зарядки бака обеспечивает минимальное давление. Дизайнер обычно определяет это, исходя из высоты здания, минимального давления, необходимого для каждого приспособления, или того, что приведет к максимальной защите системы.

Чтобы узнать, как правильно определить размер расширительного бачка, ознакомьтесь со статьей по теме:

Может ли расширительный бак повлиять на давление воды?

Обычно устанавливается сантехниками на входе холодной воды водонагревателя . Расширительные баки ограничены рабочим давлением от 150 фунтов на квадратный дюйм и до 200 градусов по Фаренгейту. Следовательно, из-за колебаний давления воды в городе , вам следует установить водяной редукционный клапан -редукционный клапан там, где вода поступает в дом.

Нажмите, чтобы увидеть полный ответ


Может ли расширительный бак снизить давление воды с учетом этого?

Расширительный бачок НЕ ДОЛЖЕН оказывать абсолютно НИКАКОГО влияния на давление воды .Резервуар предварительно настроен на существующее давление воды от источника бытовой воды .. Проверьте фасонные фильтры на предмет мусора. Это часто случается, когда water выключают и снова включают.

Точно так же, какое давление я должен установить в расширительном бачке? Расширительные баки предварительно заправлены воздухом 40 PSI . Если давление воды на входе выше, чем 40 PSI , давление воздуха расширительного бака должно быть отрегулировано так, чтобы оно соответствовало давлению , но не должно быть выше 80 PSI .

Также знайте, что произойдет, если давление в расширительном баке будет слишком низким?

Если расширительный бак отсутствует или не работает должным образом, давление в системе может вызвать сброс воды из предохранительного клапана давления котла. Или пузырьки воздуха, выделяемые отопительной водой, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

Следует ли наполнить расширительный бак водой?

Вы правы.Расширительный бак обычно наполовину заполнен водой и наполовину заполнен воздухом — по объему. Один резервуар , заполненный воздухом при атмосферном давлении, будет составлять примерно половину его объема при повышении давления. Иногда вам нужно повесить ведро на сливной кран и подождать, пока вода потихоньку булькает.

Емкости для теплового расширения — Del-Co Water

Определение размеров расширительного бака Закон Бойлса

Чтобы понять, что такое расширительный бак изнутри, уместно сделать краткий обзор закона Бойля.Химик Роберт Бойль описал основную взаимосвязь между давлением и объемом ограниченного газа в семнадцатом веке. Закон гласит, что давление, умноженное на объем фиксированной массы газа при постоянной температуре, является константой. Математически это выражается как: PV = постоянное, где: P = абсолютное давление V = объем Если объем этого газа уменьшается путем его сжатия без вычитания газа, происходит соответствующее увеличение давления. Произведение давления на объем газа после сжатия остается таким же, каким оно было до сжатия; Математически это выражается следующим образом: P1V1 = P2V2 = Постоянные тепловые расширительные баки имеют резиновую камеру, которая разделяет внутреннюю часть на две части.Одна сторона заполнена водой, а другая — воздухом. Вначале резервуар предварительно заполняется воздухом перед его установкой на стороне холодной воды резервуара для горячей воды. После подключения и повторного включения воды вода будет течь в резервуар, толкая камеру в сторону воздуха, пока давление воздуха не сравняется с давлением воды в доме. Это показано на Рисунке 2, где предполагается, что давление в доме составляет 60 фунтов на квадратный дюйм. Обратите внимание: давление в вашей семье варьируется в зависимости от того, где вы живете. К воздушной стороне резервуара применяется закон Бойля.Когда ваша вода нагревается, она расширяется и перетекает в расширительный бак. Это еще больше подтолкнет баллон к воздушной стороне, еще больше уменьшив его объем и увеличив давление в соответствии с законом Бойля. В какой-то момент равновесие будет достигнуто при новом более высоком давлении. В примере на Рисунке 3 это показано как 105 PSI. Конечно, все это предполагает, что водопровод герметичен и никто не использует воду в это время. Если открыть приспособление, избыточное давление будет сброшено, вернув его к нормальному домашнему давлению 60 фунтов на квадратный дюйм.

Бесконтактные водонагреватели

Если у вас есть водонагреватель без резервуара, в вашей водопроводной системе все еще остается небольшое количество нагретой воды. Поэтому компания Del-Co Water рекомендует установить в доме расширительный бак.

Азбука гидравлических компонентов, поддерживающих работу гидравлических систем

Компоненты системы водяного отопления

Ваша гидравлическая система отопления является замкнутой системой.Вода в системе отопления отделена от вашей питьевой воды, и вы защищены односторонним клапаном от обратного потока отопительной воды. Вода не сжимается. Когда ваша система нагревается от комнатной температуры, вода расширяется, увеличивая объем воды. Этот дополнительный объем нужно куда-то расширять. Следовательно, у нас есть расширительные бачки. Бак содержит воздушную подушку, которая может сжиматься при расширении воды в системе отопления.

A — Расширительный бак

Заправлен воздушной подушкой.Требуется подзарядка каждый год.

Бытовые котлы предназначены для работы при определенном давлении (обычно от 12 до 15 фунтов на квадратный дюйм — psi). Если давление превышает рабочее давление в котле, оно сбрасывается предохранительным предохранительным клапаном (обычно 30 фунтов на квадратный дюйм — примерно давление в автомобильной шине).

B — Предохранительный клапан сброса давления

Обычно 30 фунтов на кв. Дюйм. После открытия («разгрузки»)
клапан часто не герметизируется, и его необходимо заменить.

Все гидравлические системы теряют воду из-за испарения или утечки, невидимой для глаза. Это приводит к снижению давления в системе (обычно 12-15 фунтов на кв. Дюйм). В конце концов, в системе закончится вода и компоненты, или откажется бойлер. Чтобы этого не происходило, в гидравлических системах предусмотрены автоматические заправочные клапаны. Когда давление падает до 8–10 фунтов на квадратный дюйм, чувствительный клапан заполнения добавляет воду, чтобы заполнить систему обратно до 12–15 фунтов на квадратный дюйм.

C — Автоматический клапан заполнения

«Спасатель жизни» гидравлической системы.Необходимо ежегодно «тренировать» и тестировать.
Не все клапаны наполнения одинаковы. Это важный элемент защиты вашей системы.

Важность обслуживания котла

Когда A , B или C не синхронизированы, это обычно приводит к нарушению работы системы отопления и отказу компонентов. В крайнем случае котел может выйти из строя. Ключом к поддержанию совместной работы этих компонентов является ежегодное обслуживание.

Вот пример того, что может пойти не так:

Допустим, расширительный бачок теряет воздушную подушку из-за недостаточного обслуживания.Воду некуда расширяться, поэтому предохранительный клапан срабатывает каждый раз, когда котел нагревается. Чтобы предотвратить постоянную потерю воды, автоматический клапан наполнения продолжает доливать воду в бойлер. В конце концов вы услышите бульканье или стук в системе или совсем потеряете тепло. Мы приходим и обнаруживаем, что A вызвало отказ B, а B — отказ C. Если вам не повезло, эти компоненты вызвали отказ циркуляционного насоса или насосов. В худшем случае котел выйдет из строя, и счет составит от 7 000 до 10 000 долларов.

Ежегодное профилактическое обслуживание важно, потому что:

  • Это предотвращает поломки
  • Это экономит тысячи долларов

Если вы живете в Марине или округе Сонома и вам нужна помощь с вашей системой водяного отопления, позвоните в службу поддержки John Owens. , Inc. по телефону 415-942-6565 или 707-452-3464. Мы работаем со всеми типами котлов и систем лучистого отопления и являемся авторизованным дилером и установщиком Rinnai для вашего спокойствия.

Как установить жилой расширительный бак | Home Guides

До того, как вступили в силу новые правила водоснабжения, избыточная вода из водонагревателей текла обратно в городское водоснабжение, вызывая загрязнение.Одним из решений было установить обратный клапан на выходе из нагревателя. Однако добавленное давление привело к чрезмерной нагрузке на бак, что привело к опасности взрыва. Изменения в муниципальных правилах требуют установки расширительного бака на водонагреватели. Эти резервуары разделены резиновой мембраной, поддерживаемой сжатым воздухом, с достаточным пространством над мембраной для поглощения перелива. Благодаря последним достижениям в сантехнической технике вы можете сэкономить, установив напорный бак самостоятельно.

Бытовое давление

Приобретите подходящий расширительный бак, соответствующий размеру вашего водонагревателя.Прочтите требования к давлению сбоку бака; обычно это от 40 до 60 фунтов на квадратный дюйм. Установите статическое давление в доме, прикрепив манометр к крану с резьбой, например, к входному патрубку стиральной машины или садовой колонке. Выключите все краны и соответствующую бытовую технику, чтобы узнать статическое давление воды в доме. Если оно выше 60 фунтов на квадратный дюйм или ниже рекомендованного давления, указанного на расширительном баке, отрегулируйте редукционный клапан давления воды в доме. Это небольшой компонент с колоколообразным корпусом между счетчиком воды и основным водопроводом.Отверните контргайку под шестигранным винтом, выступающим из верхней части колоколообразного корпуса. Попросите друга следить за манометром, пока он звонит вам по мобильному телефону. Поверните регулировочный винт по часовой стрелке с помощью разводного ключа, чтобы увеличить давление; против часовой стрелки, чтобы уменьшить давление. Когда давление достигнет рекомендуемой настройки расширительного бачка, крепко удерживайте регулировочный винт и затяните контргайку вторым разводным ключом.

Давление в баке

Проверьте давление внутри расширительного бака с помощью манометра в шинах, прижатого к клапану Шредера на дне бака.Если показание высокое, сбросьте давление. Если давление ниже рекомендуемого, подсоедините ручной насос к клапану Шредера и закачивайте еще воздуха, пока показания манометра не совпадут со статическим давлением в вашем доме. Не используйте воздушный компрессор, так как это может привести к разрыву резинового сильфона внутри резервуара.

Седельный зажим

Найдите запорный клапан бытового водоснабжения на стороне дома на трубе, ведущей от вашего водомера. Полностью поверните ручку, чтобы перекрыть воду, затем откройте кран в ванной или на кухне, пока он не перестанет капать, чтобы сбросить давление воды.Используйте седловой клапан, чтобы обеспечить точку крепления Т-образной муфты на трубе без разрезания трубы или использования припоя. Ослабьте зажимные болты, снимите верхнюю половину зажима и поместите седловой клапан на трубку так, чтобы выпускное отверстие было направлено вниз. Убедитесь, что резиновая прокладка на нижней половине клапана установлена ​​правильно. Сдвиньте седловой клапан в сторону, чтобы оставить достаточно места для расширительного бачка между клапаном и водонагревателем. Установите на место верхнюю половину зажима и достаточно надежно затяните болты зажима разводным ключом; не сжимайте трубку, перетягивая зажим.Вверните прокалывающую ручку сбоку клапана по часовой стрелке до упора, пока заостренный конец не войдет в медную трубку. Отверните рукоятку прокалывания до полностью открытого положения. Когда резервуар направлен вниз, эта конфигурация выдержит его вес без нагрузки на медную трубку.

Установка

Плотно оберните короткий кусок тефлоновой ленты вокруг соединительной резьбы расширительного бачка. Поднимите резервуар и навинтите его по часовой стрелке на седловой клапан до затяжки резьбы.Откройте запорный кран бытовой воды и проверьте герметичность. Если вода капает с основания стержня прокалывающей ручки, осторожно затяните его соединительный штуцер, пока он не перестанет капать. В качестве альтернативы, если вода просачивается из зажима, затяните зажимные винты еще на четверть оборота. Откройте кран с горячей водой, находящийся дальше всего от бака, чтобы удалить пузырьки воздуха, застрявшие в трубах.

Ссылки

Writer Bio

После окончания Университета Витватерсранда и получения квалификации авиационного инженера, Ян Келли присоединился к компании по ремонту кухонь и получил квалификацию сертифицированного дизайнера кухонь (CKD).Затем Келли основал организацию, специализирующуюся на обустройстве дома, включая ремонт и обслуживание бытовой техники, садового оборудования и газонокосилок.

Расширительные баки — Structure Tech Home Inspections

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод. Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак.В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные баки для жилых помещений со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом.Поскольку бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется. Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом должны быть установлены высоко на стене, и к ним будут вести две трубы. Один будет поставлять воду, а другой — переливную трубу. Если в бойлерную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Закрытые расширительные бачки старой школы

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере на время. Со временем воздух будет поглощаться водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен.Вода не расширяется. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин , рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным баком. Когда эти старые резервуары заболачиваются, их необходимо слить.Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Расширительные бачки современные

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность, связанная с этими современными расширительными баками, заключается в том, что их необходимо предварительно зарядить перед установкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
