Какое должно быть давление в гидроаккумуляторе насосной станции: Давление в гидроаккумуляторе: советы экспертов

Содержание

Адаптивная насосная станция АКВАРОБОТ ECO JET 100 LA UNIPUMP

Станции автоматического водоснабжения UNIPUMP АКВАРОБОТ ECO JET 100 LA используются в системах автономного водоснабжения для подачи чистой воды, не содержащей абразивных частиц и волокнистых включений, из неглубоких скважин и колодцев, открытых водоёмов и других источников водоснабжения в автоматическом режиме (включаясь и выключаясь по мере расходования воды Потребителем). Станции оснащены электронным блоком, который управляет работой насоса по потоку и минимальному давлению (Рмин), а также защищает насос от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).
К системе водоснабжения в которой используется станция, могут быть подключены водонагреватели, газовые колонки, стиральные и посудомоечные машины, автоматические системы полива и т. д

Преимущества автоматической адаптивной станции АКВАРОБОТ

  • Автоматически отключается при отсутствии воды в системе водоснабжения.
  • Автоматически отключается при заклинивании рабочего колеса насоса.
  • Стабильно работает при понижении напряжения электросети до 170 В.
  • Автоматически отключается при отсутствии давления воздуха в гидроаккумуляторе.
  • Автоматически отключается при утечке воды из системы водоснабжения, если скорость потока не более 2 л/мин.
  • Адаптивно поддерживает давление в системе водоснабжения, что значительно увеличивает ресурс работы насоса.
  • Стабильно работает при критической глубине всасывания 8 метров.
  • Автоматически отключается при неправильном подключении станции к источнику водоснабжения (для стабильной работы при пониженном напряжении электросети или критической глубине всасывания 8 метров, скорость потока воды должна быть более 2 л/мин).

Станции АКВАРОБОТ адаптивные оснащены электронным блоком ТУРБИ-М1, который соединяется с гидроаккумулятором и поверхностным насосом с помощью специального тройника.

Блок ТУРБИ-М1 — электронно-механическое устройство, управляющее работой насоса по потоку и минимальному давлению (Рмин), а также защищающее насос от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т. п.).

Принцип работы станции заключается в том, что при прохождении через блок управления потока воды со скоростью выше 2 л/мин, или при падении давления ниже Pмин (1,5±0,3 bar), насос включается и качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров насоса. При прекращении потока воды, или снижении его скорости до 2 л/мин, насос автоматически выключается с тридцатисекундной задержкой.

АКВАРОБОТ обеспечивает надежное отключение станции

  • В режиме слабой производительности скважины («сухой ход»)
  • При отсутствии воздуха в гидроаккумуляторе (нет давления)
  • При потоке воды ниже 2 литров в минуту (утечка в магистрали)
  • В режиме динамического колебания уровня воды в скважине ниже 8 метров
  • В случае неправильного монтажа оборудования и магистрали водопровода

В случае аварийного отключения насосной станции требуется устранить причину и произвести перезапуск.

Внимание. Не допускается использование станции в системах повышения давления, если создаваемое насосом давление в сумме с магистральным выше или близко к величине 6 bar.

Технические характеристики насоса АКВАРОБОТ ECO JET 100 LA
 Насосные станции UNIPUMP
  Смотреть видео
 Инструкция  Скачать
 Параметры электрической сети, В; Гц  ~220 ± 10%; 50
 Присоединительные размеры (входное/выходное отверстие), дюйм  1/1
 Объём гидроаккумулятора, л  2
 Давление сжатого воздуха в гидроаккумуляторе, МПа (бар)  0,15 (1,5)*
 Максимальное рабочее давление в системе, МПа (бар)  0,6 (6)
 Температура перекачиваемой жидкости, °С  +1…+35
 Окружающая среда
 температура, °С   +1…+40
 влажность, %, не более  70
 Максимальный размер механических примесей, мм  0,2
 Общее количество механических примесей в перекачиваемой жидкости, г/м³, не более  100
 Диапазон настройки реле давления
 включения (Pмин), бар  1…2,5
 выключения (Pмакс), бар  1,8…4,5
 Допустимое содержание железа и его окислов, мг/л, не более  0,3
 Допустимое содержание солей жёсткости, мг-экв/л, не более  6
 pH перекачиваемой жидкости  6,5…8,5
 Мощность, Вт   750
 Материал корпуса   чугун
 Максимальная высота всасывания, м  8
 Максимальная производительность, л/мин (м³/ч)  50 (3)
  Максимальный напор, м  45

* Давление сжатого воздуха в гидроаккумуляторе может отличаться от паспортного значения. При эксплуатации станции давление в гидроаккумуляторе должно быть Pмин-10%, где Pмин — давление включение насоса.

Напорно-расходные характеристики

Модель
 		 Мощность, Вт Q Производительность
л/мин  0 10 20 30 40 50
м3/час 0 0,6 1,2 1,8 2,4 3,0
ECO JET 100 LA 750 Напор (Н), м 45 38 31 24 17 9
  • Наименование насос
  • Вид насосная станция
  • Макс. производительность, м3/час 3
  • Макс. производительность, л/мин 50
  • Материал корпуса чугун
  • Объем гидроаккумулятора, л 2
  • Макс. высота всасывания до, м 8
  • Макс. напор, м 45
  • Мощность, Вт 750
  • Страна производитель Китай

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка:     Плохо           Хорошо


Как заказать товар

1. Большинство товаров, представленных в Интернет-магазине «Аква-гарант», имеется в постоянном наличии на складе. Поэтому приобрести продукцию Вы можете непосредственно у нас в магазине, по адресу: г.Волгоград, ул.Восточная, 21Б.

Заказать товар вы можете:

  • с помощью корзины заказов
  • прислать список необходимых товаров с точным наименованием и артикулом на электронную почту [email protected]
  • прислать список товаров на Viber/WhatsApp 8-902-098-37-38

При оформлении заказа обязательно указывайте:

— город доставки

— контактные данные

— форма оплаты (при безналичной форме оплаты от организации, необходима будет карта партнера для выставления счета).

2. Доставка по городу является платной услугой. Осуществляется по предоплате, условия и стоимость уточняйте у менеджеров компании.

3. Доставка по России Транспортной компанией. Осуществляется по предоплате. Сроки и стоимость доставки Вы можете уточнить на сайтах компаний:

«СДЭК»

 «ПЭК»

«Деловые линии», или у наших менеджеров.

Как оплатить товар

1. Оплата за наличный расчет.  Производится в рублях непосредственно в кассе магазина.

2. Оплата банковской картой. Производится также в магазине (филиале).

3. Безналичным способом по выставленному счету (После оформления заказа через корзину, счет будет выслан на электронную почту).

Как выбрать насосную станцию для частного дома, дачи и квартиры. Какая лучше?

Частный дом за городом – это престижно. Но всегда ли комфортно? Этот вопрос возникает, когда появляются проблемы с водоснабжением. Да, однозначно, в частном хозяйстве нужно бурить скважину или копать колодец. Но затем носить эту воду ведрами или покупать питьевую в бутылках в магазине – не выход. Как сделать, чтобы вода из колодца цивилизовано текла из водопроводного крана в доме? Это вопрос животрепещущий и актуальный для жителей частного сектора.

Краткое содержание:

  • Классификация насосных станция
  • Расчет расстояния до зеркала воды
  • Производительность и высота напора
  • Все о гидроаккумуляторах
  • Качество и долговечность насоса
  • Диаметры соединений в насосе
  • Защита от сухого хода
  • Фильтр грубой очистки
  • Обратный клапан
  • Регулировка давления
  • Интересные советы по подключению насоса

Грамотная организация водоснабжения дома или дачи – купить насосную станцию. Автоматическая насосная станция – это идеальный посредник между двумя элементами: водой в колодце и вашим домом. Она служит связующим звеном.

НАСОСНАЯ СТАНЦИЯ — КАКУЮ ВЫБРАТЬ

Виды насосных станций бывают разные. Стандартная насосная станция состоит из четырех главных частей. Это электрический двигатель, самовсасывающий насос, накопительная емкость для воды и реле давления. Бак для накопления и удержания воды называют гидроаккумулятором. Реле давления отвечает за автоматическую работу станции и оптимальный уровень давления в гидробаке.

Как же подобрать насосную станцию? как видим, её конструкция не слишком сложная. Принцип работы тоже простой. Вода с помощью электрического насоса «забирается» из колодца или скважины. Она поступает в гидроаккумулятор. В баке вода находится под давлением благодаря чему, обеспечивается нужный напор. Автоматическое реле следит за уровнем давления в системе и самостоятельно запускает и отключает станцию при необходимости. Если вода в баке убывает а соответственно давление падает, то реле без участия человека запустит станцию и она будет работать пока давление не достигнет необходимого уровня. Это очень удобно и практично, так как для того, чтоб вода поступала с крана достаточно просто открыть его.

Бытовая насосная станция быстро и эффективно обеспечит чистой водой дом, дачу, коттедж, Она подойдет, как для водоснабжения дома, так и для полива сада, огорода, газона. Мощные насосные станции используют для многоквартирных домов, если есть проблемы с централизованным водопроводом.

СЧИТАЕМ РАССТОЯНИЕ ОТ НАСОСНОЙ СТАНЦИИ ДО ЗЕРКАЛА ВОДЫ: ПЕРВОЕ С ЧЕГО НУЖНО НАЧАТЬ

Выбор насосной станции для частного дома предполагает проведение некоторых расчетов. Установить насосную станцию можно, где угодно. И в этом ее главное преимущество. Единственное требование – не слишком далеко от водозабора, так как следует учитывать глубину всасывания. А она небольшая. Стандартно этот показатель составляет 8-9 метров до зеркала воды.

Выбирая место для установки насосной станции, нужно произвести кое-какие расчеты. Следует учитывать не только глубину, с которой забирается вода, но и расстояние от источника воды (колодцы) до насосной станции. По горизонтали насос способен всасывать воду с расстояния в 10 раз больше чем по вертикали. То есть, если у станции показатель глубины забора 8 м, то фактически она способна втянуть воду находясь на расстоянии 80 м от источника. Зачастую насосные агрегаты устанавливаются внутри жилых помещений. В этом случае колодец или скважина могут располагаться на отдалении.

Существует специальная формула для подсчета допустимого расстояния от насоса до колодца:

H+0,1xL= max 8 m

Где: H – расстояние до зеркала воды, L – расстояние от самого колодца к насосной станции.

Полученный результат не должен превышать 8 метров.

Например, Глубина колодца до первого зеркала воды — 5 метров. Расстояние до насосной станции – 20 метров.

Считаем по указанной формуле:

5+0,1х20=7 метров

Это отличный показатель! Можно устанавливать насосную станцию.

Если же число получается намного больше, чем 8 метров – возникнут проблемы с водозабором.

В этом случае у вас есть два выхода:

1. Первый — установить все ту же насосную станцию. Но разместить ее, как можно ближе к колодцу или скважине. Можно выкопать приямок. Утеплить и изолировать его от влаги.

2. Второй способ — установить глубинный погружной насос.

Как видно, при этом расчете мы берем во внимание только глубину и расстояние от скважины (воды) до насоса. Так же при выборе насосной станции следует учитывать расстоянии от самой станции до точек водоразбора (кранов, туалета, душа, ванной). Этот показатель в технических характеристиках указан как высота напора, и он значительно больше чем глубина всасывания, в среднем составляет около 50 метров.

Есть подвид насосных станций – с выносным эжектором. Таким насосам по плечу глубина всасывания в 50 метров. Хотя у них есть и недостатки. Выносные эжекторы очень быстро забиваются песком и илом. Ремонт их дорогостоящий. Из-за этого мировые лидеры не производят такие модели.

То есть, глубинный насос потому и называется глубинным, что устанавливается в глубоких колодцах. Но, если позволяют условия, то насосная станция – лучший выбор. Дело в том, что при скачках напряжения или отключении электричества, глубинный насос прекращает свою работу. Воды в доме не будет до появления нормального тока в сети. В этом главный недостаток глубинного погружного насоса.

Насосная станция хороша тем, что объединяет в себе и электрический насос, и емкость для накопления воды. Когда электроэнергия не подается, вода все равно будет течь из крана, поскольку ее запас находится в емкости. Создается определенный резерв воды.

ПРОИЗВОДИТЕЛЬНОСТЬ И ВЫСОТА НАПОРА

Мощность насосной системы определяется установленным двигателем. Это основополагающий показатель при выборе насосной станции для дачи или частного дома. У бытовых устройств этот показатель находится в диапазоне от 600 до 1500 Вт. Подбирая мощность, учитывайте количество точек водозабора (все краны, души, унитазы, ванны). 600 Вт – это нормальная мощность насоса для небольшого дома. Для среднего дома вполне хватает мощности 750 Вт – 1 кВт. Мощность насоса рекомендуют брать «с запасом». В таком случае вы сможете без опаски проводить ремонты в доме и расширять потребление воды.

С мощностью напрямую связана такая характеристика, как производительность. Это количество воды в литрах или кубометрах, которую перекачивает станция за час времени. И, если мощность берут чуть побольше, чем нужно, то производительность высчитывают иначе. Производительность насосной станции должна быть не больше, чем дебит скважины. Дебит – это то количество воды, которое дает скважина или колодец за единицу времени. Она всегда указана в паспорте источника. Если ее нет – нужно установить самому. Откачивать воду насосом на протяжении часа и следить за изменением ее уровня. Производительность насоса должна быть вам известна.

Если сложно, то можете ориентироваться на стандартные цифры. К примеру, для воды на даче хватит показателя 600-1000 литров в час. Для стабильного водоснабжения частного дома нужна производительность в несколько раз больше. Это показатель 3000-6000 литров в час. Еще рекомендуют считать производительность насосной станции ориентировочно 14 литров на один кран или дугой выход в минуту.

Производительность не всегда прямо пропорциональна мощности двигателя. Ведь в перекачивании воды берет участие не только двигатель, а и рабочие колеса насоса. Рабочее колесо – это основная внутренняя часть насоса. Оно размещено на валу и а передает энергию, получаемую от электрического двигателя. Состоит из нескольких дисков. Между дисками размещена крыльчатка. При вращении крыльчатки создается центробежная сила. Под ее воздействием вода прижимается к стенкам насоса и поднимается вверх по патрубкам. Процесс этот происходит циклично. Поэтому работа насоса бесперебойная. От диаметра, скорости вращения и материала крыльчатки во многом зависит высота напора насосной станции. Есть станции, у которых установлено 5 рабочих колес. Высота напора и производительность у них выше по сравнению с аналогами той же мощности.

Высоту напора выбирают, ориентируясь на два показателя: нужную высоту подачи и длину шлангов или труб от насосной станции до дома.

Как мы уже рассказывали выше, если колодец близко к дому, то станцию можно установить, например, в подвале. Тогда высота напора, указанная в паспорте станции фактически уйдет на подачу воды вверх по этажам. Потеря на длину шлангов будет небольшая. Наиболее востребованы и популярны станции с высотой напора 40-45 м. Если и дом высокий, а еще и находится от станции далеко, то выбирайте высоту напора побольше: 45-50 м.

ВСЕ О ГИДРОАККУМУЛЯТОРАХ

Огромное преимущество гидроаккумулятора в том, что это не просто бак для воды. Мы знаем, что обыкновенный бак-накопитель нужно устанавливать выше кранов в доме. Он работает за счет закона соединенных резервуаров. А вот гидробак или гидроаккумулятор устанавливают в подвале, на полу, в пристройке – в общем, где угодно. Он всегда и везде создаст внутри нужное давление. И вода под хорошим напором потечет из кранов.

Возможность подавать воду под нужным давлением обусловлена конструкцией гидроаккумулятора. Корпус его изготовлен из металла или нержавейки. Внутри гидробака находится резиновая груша, в которую поступает вода. Там она и хранится. Металлический корпус бака заполнен воздухом. Воздух с силой сдавливает грушу. Чем больше воды, тем сильнее давление. Когда давление достигает нужного значения, наступает режим готовности. Можно включать кран и пользоваться водой. Насос при этом отключается. Если вы используете определенное количество воды, давление в резиновой груше упадет. В ней установлен датчик реле давления. Он автоматически сработает, включится система докачивания. То есть, насос. И резиновая емкость снова наполнится водой. Все происходит без участия человека, от чего такая техника и имеет название автоматические насосные станции.

Стоимость гидроаккумулятора выше, чем простого накопительного бака. Но ее с лихвой компенсируют преимущества гидробака:

Обеспечены комфортные условия работы насоса. За счет регулировки давления уменьшается количество включений и выключений двигателя. Норма составляет не больше 50 включений в час. Чем их меньше, тем больше ресурс двигателя и запчастей насоса.

  • Создается нужный для дома запас воды
  • Возможна плавная регулировка напора в кране
  • Служит защитой от гидроудара
  • Имеет компактные размеры
  • Гарантирует отсутствие протечек

Как рассчитать необходимый объем гидроаккумулятора

Объем гидроаккумулятора – немаловажный показатель. Он влияет на частоту включения насоса. Чем чаще включается насос, тем чаще срабатывает реле давления. А это снижает его срок эксплуатации. Кроме того, частое включение насоса – это увеличенное потребление электроэнергии. Чтобы продлить сроки службы и сэкономить деньги, нужно правильно выбрать объем гидробака.

Этот показатель находится в прямой зависимости о того, сколько людей проживает в доме. Чем их больше, тем больше должен быть объем гидроаккумулятора.

Так для одного человека вполне достаточно объема в 18-24 литра, 2-4 человека – от 50-ти литров до 80. Если в доме потребляют воду 4-6 человек, следует брать бак с накопительным объемом 100 л.

Эти расчеты применимы для постоянного снабжения водой в частном доме. Для дачи, где вода нужна время от времени, есть смысл купить мини-станцию. С небольшим объемом гидроаккумулятора – до 20 литров. Однако, если вы планируете поливать водой с насоса огород, то накопительный бак должен быть не меньше, чем 50 литров.

Выбрав нужный объем гидробака, вы всегда будете с водой в доме. Даже, если электроэнергию отключат на время.

Полезные советы:

«Выбирать обьем гидроаккумулятора с огромным запасом тоже не стоит. Тут правило «чем больше тем лучше» не работает. Вода которая находится в баке должна регулярно обновляться, то еть если к примеру бак на 100 литвов, то нужно использовать всю воду которая находится в нем на протяжении суток. В обратном случаи жидкость будет застаиваться и обретать неприятный запах.»

Материл гидробака

Материал, из которого изготовляются гидроаккумуляторы, может быть разным. Различные производители используют сталь и нержавейку. Материал напрямую влияет на надежность работы и долговечность насосной станции. От него также зависит и уровень шума при работе устройства.

Нержавейка. Гидроаккумуялторы из нержавеющей стали стоят дороже. Они более долговечные. Их рекомендуют устанавливать если станции установлена на улице в приямке, еде повышеная влажность и не стабильная температура.

Сталь. Стальные гидробаки — самый распространенный и оптимальный вариант по качеству и цене. Во избежание коррозии сталь покрывают специальной краской.

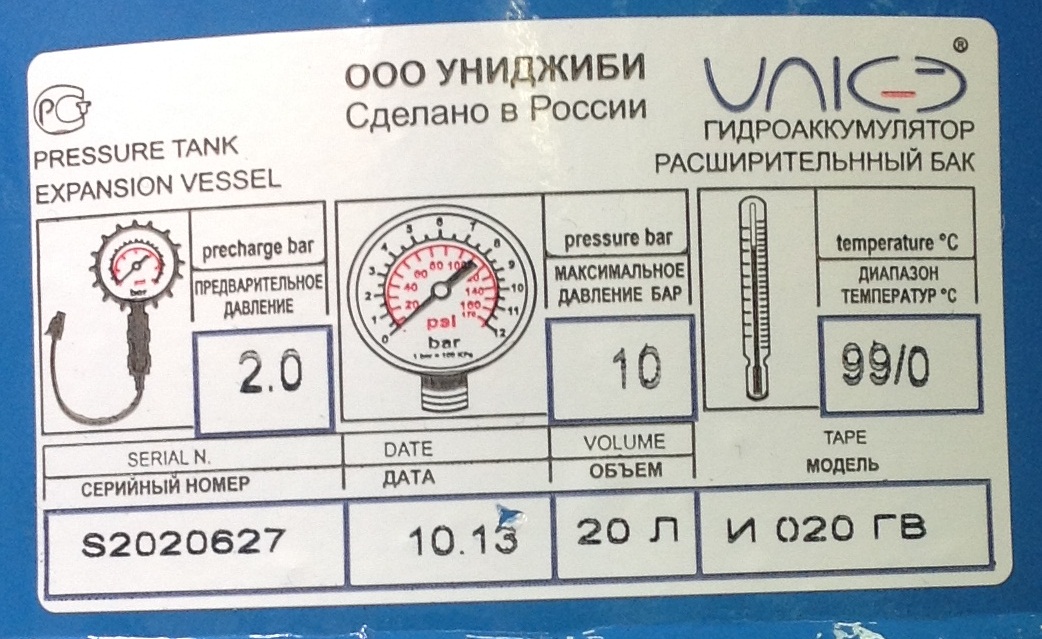

Давление в баке для воды

В гидроаккумуляторе находится резиновая груша. В ней – вода. Между стенками есть воздух. Он сжимает воду в груше. Чем больше воды, тем сильнее стремится воздух вытолкнуть воду из груши. Выход воздуха удерживается золотником. Покупая насосную станцию, вы всегда видите в паспорте значение давления, заявленное производителем.

Существует обратная зависимость от количества воды в баке и возможности давления. Вы можете выбрать свое предпочтение. Или сильный напор воды в кране, но меньший ее запас. Или же побольше запас воды, но тогда воздуха в баке станет меньше. Соответственно, меньше и напор.

Для нерегулярного пользования водой ( к примеру, дача) хватит 1 -2 бар давления. Но при этом бак-накопитель не должен быть слишком объемным. Ведь тогда груша будет наполнена водой и станет тереться о стенки бака. Это приведет к ее износу.

Для небольшого дома приемлемым считается заявленное производителем давление в 4 бар. Для большого дома давление стоит выбрать больше – 4-6 бар. Если ставить насосную станцию для многоэтажного дома, то выбирайте давление в гидробаке от 6 бар и выше. Чтобы в кране был хороший напор воды.

Полезные советы:

«Нужно отметить, что материал гидробака никак не влияет на качество воды. Часто покупатели ищут гидроаккумулятор из нержавейки. Они предполагают, что вода, находясь в нержавеющей емкости, будет чище и вкуснее. Это ошибочное мнение. Ведь, как мы уже говорили, вода в баке находится в резиновой груше, а не в металлической части. Она не соприкасается со стенками бака. Поэтому внутренней коррозии не происходит.«

ОТ ЧЕГО ЗАВИСИТ КАЧЕСТВО И ДОЛГОВЕЧНОСТЬ НАСОСА

Рабочие части насоса должны выдерживать сильнейший напор воды. Крыльчатка (рабочее колесо) фактически находится под постоянными ударами водяных струй. Если при изготовлении использованы некачественные материалы, крыльчатка выйдет из строя первой и очень быстро. После нее разваливается рабочее колесо полностью, изнашиваются сальники. Хороший совет – не экономить на цене насосной станции, ведь хороший и надежный товар дешевым не бывает.

Надежность насосной части и срок его эксплуатации очень важны. Они влияют на решение, какую насосную станцию выбрать. Заплатив нормальную цену при покупке, вы убережет себя от денежных трат на ремонты. Поэтому при выборе насосной станции, внимательно прочитайте в паспорте, из чего изготовлены части насоса. Причем, отдельно должны быть указаны:

  • Материал корпуса насоса (пластик, чугун или нержавейка или сталь). Пластиковые насосы удобны для бюджетных моделей. Они не слишком дорогие. Чугунные – выносливые, но недешевые. Сталь-нержавейка – хороший выбор. Длительный срок эксплуатации и умеренная цена.
  • Материал вала. Должна быть сталь, прошедшая термическую обработку. В идеале от должен быть с нержавейки.
  • Материал рабочего колеса. Имеет особое значение, так как выдерживает огромный напор воды. Чаще всего используют технополимер — современный синтетический материал. Она абразивно стойкий, не подвержен коррозии и по своих механическим свойствам очень похож на алюминий. Иногда такой сплав пластика даже более прочный алюминия. Самый надежный вариант исполнения рабочих колес это конечно нержавейка.
  • Материал уплотнений. В насосах от солидных брендов всегда устанавливаются сальники высшего качества. Они представляют собой плетеный шнур. Он состоит из асбестовой нити. Внутри ее находится металлическая проволока, лучше всего – медная или латунная.

ДИАМЕТР СОЕДИНЕНИЙ (ПАТРУБКОВ)

Законы гидравлики таковы, что диаметр патрубков влияет на напор воды в кране. Чем шире патрубки, тем выше давление воды в кране. Это происходит потому, что меньше трение внутри трубопровода. В поливочных системах, выходной патрубок лучше брать зауженный. То есть, уже, чем входной. Тогда и давление, и скорость потока воды будут повышены. Оптимальный выбор насосной станции, когда диаметр патрубков широкий (в разумных пределах). Особенно важен показатель диаметра соединений при большом расходе воды. Или в случае, когда шланги или трубы очень

ЗАЩИТА ОТ СУХОГО ХОДА И ПЕРЕГРУЗКИ

Значительно продлевают срок службы насосной станции всевозможные защитные системы. Если уровень воды в источнике понизится, а насос продолжает работать, то он качает чистый воздух. Получается, так называемый «сухой ход». Он неизбежно приведет к выходу насоса из строя. Так как станция охлаждается за счет перекачиваемой жидкости. Установленная защита от сухого хода (гидропротектор) позволяет избежать перегрева. Электронное реле выключает двигатель при отсутствии воды в скважине.

Система защиты от перегрузки и перегрева также остановит работу насоса, если он будет работать на повышенных оборотах.

Защита от перегрева и сухого хода – это опции, работающие на электронике. Они значительно удорожают насосную станцию. Но эти дополнительные денежные вложения всегда себя оправдывают. Они гарантируют долговременное использование насосной станции без ремонта и поломки.

ФИЛЬТР ГРУБОЙ ОЧИСТКИ

Съемный входной фильтр защищает насос, гидробак и обратный клапан от загрязнений. Это фильтр грубой очистки. Он останавливает песок, грязь, ил. В некоторых высококачественных моделях насосных станций уже есть встроенный фильтр. Это очень удобно не нужно в систему дополнительно устанавливать колбу. Если такого фильтра нет, то нужно на входе обязательно его установить, чтобы насосная станция справно работала. Если вы хотите получить чистую питьевую воду, то установите дополнительно и фильтр тонкой очистки. Он не пропустит мельчайшие частицы грязи. Такие фильтры съемные, их легко снять, прочистить и поставить на место.

ОБРАТНЫЙ КЛАПАН

Обратный клапан предотвращает опорожнение системы насоса при отключении. Его можно установить как на конце всасывающей трубки, так непосредственно перед гидробаком. Если такого клапана нет – вода из гидроаккумулятора частично вытечет обратно в колодец. Это плохо тем, что запас воды уменьшится. Кроме того, увеличится число включений насоса. А при повторном запуске нужно будет больше времени, чтобы закачать в гидробак воду. Все это ненужные траты электроэнергии и износ насоса.

Некоторые именитые производители позаботились о том, чтобы вы сэкономили деньги. Они встроили в свои насосные станции обратный клапан. Если его, нет, нужно купить, чтоб сэкономить средства при дальнейшей эксплуатации.

РЕГУЛИРОВКА ДАВЛЕНИЯ

Реле давления контролирует давление в гидроаккумуялторе и режим работы насоса. При достижении заданного давления ( максимум) реле отключает систему. Вы используете воду с бака, пока давление не упадет до допустимого минимума. Как только отметка критическая, датчик подает сигнал, и реле автоматически включает насосный двигатель. То есть, без надобности насос не включае

Реле давления бывает двух видов:

Механическое. Состоит из двух гаек и двух пружин. Большая пружина включает насос при критично низком давлении. Она распрямляется и замыкает контакты. Маленькая пружина действует для отключения. Когда вода давит на нее, она отталкивает металлическую пластинку и размыкает цепь. Это довольно эффективная система. Ее можно настроить под нужные параметры.

Электронное реле работает с помощью датчика, помещенного в воду. На небольшую электронную плату подается сигнал. В соответствии с программой, она включает или выключает двигатель. Электроника позволяет наиболее точно выставить показатели верхнего и нижнего давления. Оно убережет систему от гидроудара. Настройки электронного реле очень просты и не требуют особых навыков. Как правило на станциях с электронным реле установлены две кнопки.

Премиальные модели насосных станции оснащены еще и дисплеем. Это тоже электронная система. На многофункциональном дисплее отображаются все необходимые показатели. За счет дисплея всегда можно своевременно выявить неполадки и устранить их. Отзывы потребителей о том, какую лучше купить насосную станцию, в большинстве рекомендуют электронное реле с дисплеем. Это комфортный выбор.

ВАЖНЫЕ НЮАНСЫ ПРИ УСТАНОВКЕ (ПОДКЛЮЧЕНИИ) НАСОСНОЙ СТАНЦИИ

Наши советы дают вам возможность определиться, какая насосная станция лучше для вашего дома. При ее установке нужно учесть некоторые важные нюансы:

  • При первом включении обязательно заполнить гидробак водой.
  • Утепление. Помещение со станцией нужно утеплить на зиму. Это позволит без проблем пользоваться водопроводом в морозы.
  • Если станция не в доме, то трубы от нее прокладывайте ниже уровня промерзания почвы.
  • Вентиляция. Также позаботьтесь о вентиляции. Ведь на поверхности бака всегда возникает конденсат.
  • Насос очень чувствителен к перепадам напряжения. Лучше установите стабилизатор напряжения, чтобы не ремонтировать двигатель.
  • Следите за своей сантехникой. К примеру, нерабочий слив бачка в унитазе может угробить насосную станцию. Она будет постоянно включаться, поскольку вода вытекает, и давление в системе падет.
  • В доме не стоит устанавливать насосную станцию возле спальни или комнаты отдыха. Ее рабочий шум неизбежен. Идеальное место – подвал или отдельное помещение.
  • Чтобы погасить вибрацию, установите под станцию резиновый коврик.

Реле давления воды для насоса

Реле давления воды важная составляющая системы водоснабжения Устройство систем водоснабжения процесс не простой, и сделать это своими руками не так просто, как может показаться на первый взгляд. При обустройстве нужно установить насос, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Важна регулировка насосной станции, а это небольшой узел, помогающий включать насос при снижении давления в системе, и отключать его при достижении максимального уровня.

Назначение реле давления

Для корректной работы водонасосной станции (безбашенной) требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Тип ПМ5 с насосом Вихрь. Даже если для водопровода дома на даче устанавливается самодельное оборудование, требуется очень много.

Качественная работа гидростанции обеспечивается правильно настроенным гидроаккумулятором и прессостатом

А именно:

  • Точный расчет всех параметров;
  • С учетом особенностей водоснабжения;
  • Грамотный и профессиональный подход.

Эти 2 блока должны быть подключены к насосу, а реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать прямо на поверхность корпуса насоса, даже погружные. Монтаж водопровода должен быть правильным, а потому стоит ознакомиться с принципом работы каждого компонента перед его сборкой.

Гидроаккумулятором называют емкость, внутри которой установлена ​​эластичная груша и мембрана, разделяющая ее пополам.

В груше находится воздух с определенным давлением, а в мембране вода. Какое давление устанавливается в груше и сколько воды попадает на мембрану, напрямую зависит от количества накачанного воздуха. Чем он больше, тем выше будет подниматься давление в системе. Как правило, в полость бака закачивается только половина воды. Например, если по данным производителя в гидробаке может поместиться 100 литров, то там будет 40-50 литров. Оптимальное давление в водопроводе, особенно при подключении к бытовым приборам, составляет 1,4 атм-2,8 атм, и для того, чтобы оно поддерживалось в таком состоянии, необходимо установить такое устройство, как регулятор или реле.

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент, управляющий работой насосной станции (например AQUAJET или AQUAJET-INOX) и позволяющий работать в автоматическом режиме. Реле давления имеет несколько характеристик:

  • Давление включения ( Pon ) Это давление (бар), при котором насосная станция включается замыканием контактов в реле давления. Иногда давление включения также называют «нижним» давлением.
  • Давление выключения ( Poff ) Давление (бар), при котором насосная станция отключается при размыкании контактов в реле давления. Давление выключения иногда также называют «верхним» давлением.
  • Падение давления ( ΔP ) Абсолютная разница между давлением выключения и давлением включения (бар).
  • Максимальное давление отключения Максимальное давление (бар), при котором насосная станция может быть отключена.

Любое реле давления имеет заводские настройки и, как правило, они следующие: Давление включения: 1,5-1,8 бар Давление выключения: 2,5-3 бар Максимальное давление выключения: 5 бар насосная станция для работы»), и вся система заполнена водой. После открытия любого крана (душа, раковины и т.д.) и начала забора воды давление в системе начнет плавно падать (благодаря мембранному баку), что легко отследить по манометру. Все это время вода к потребителю подается из гидробака. При достижении «нижнего» давления включения (его также можно контролировать по манометру в момент включения насоса) контакты внутри реле давления замыкаются и насос запускается. Остальное время забора воды насос продолжает работать, подавая воду непосредственно потребителю. После завершения забора воды (все краны закрыты) насос еще продолжает работать, только теперь вода не подается потребителю, а закачивается в гидробак (поскольку деваться ей больше некуда) и давление постепенно увеличивается. При достижении давления выключения (его легко отследить по манометру при остановке насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующей просадке цикл повторяется. Это довольно просто.

Но что делать, если заводские настройки прессостата не очень удобны? Например: на верхних этажах очень заметно падает давление, или система очистки воды требует не менее 2,5 бар на входе, а насос включается только при 1,5-1,8 бар.

Устройство реле давления воды

Гидравлическая часть расположена на задней стороне гидрореле, а выход может быть с наружной резьбой или американской гайкой. Второй вариант считается более удобным, так как позволяет упростить монтаж.

Внимательно изучив устройство, вы сможете установить реле давления воды наиболее удобным способом.

В первом случае потребуется найти специальные переходники с накидной гайкой определенного размера.

Возможно навинчивание изделия на резьбу, что не всегда подходит. Электрические разъемы расположены на задней стороне корпуса, а под полостью крышки установлена ​​клеммная колодка для подключения проводов.

Гидравлический регулятор разделен на 3 части.

  • Электрический;
  • Механический;
  • Гидравлический.

В первую входит группа замыкающих и размыкающих контактов, необходимая для подключения и отключения насоса. Гидравлическая часть включает в себя диафрагму, воздействующую на металлическое основание и пружину, малую и большую, посредством чего регулируется давление внутри насоса, а также включение или выключение.

Тонкости настройки реле давления воды для помпы

Для установки определенного значения на уровне давления необходимо правильно настроить устройство управления. Для этого потребуется ряд действий. Заполняйте бак до тех пор, пока манометр не покажет максимальное значение.

Отрегулированное реле давления воды обеспечивает бесперебойную работу системы водоснабжения

Далее:

  1. Станция выключается.
  2. Корпус реле открывается.
  3. Необходимо постепенно ослаблять маленькую гайку, пока не сработает внутренний механизм.
  4. Вращение по часовой стрелке, что увеличивает уровень давления.
  5. Если против, то уменьшается.
  6. Для установления минимального значения требуется постепенный слив воды путем открытия крана.

Когда манометр достигает определенного уровня, слив воды прекращается. Для регулировки нижнего давления большую гайку вращают таким же образом до срабатывания контакта. Принцип работы устройства прост, так как за счет установки небольшого диапазона между верхней и нижней границей будет осуществляться достаточная прокачка воды насосной станцией, путем создания постоянного среднего уровня показателя. Система работает равномерно, что позволяет получить оптимальный напор воды для комфортного использования.

Этапы регулировки реле давления насосной станции

Для налаживания работы насосной станции проверяется схема подключения на соответствие норме, для чего может быть использована инструкция от производителя. Также необходимо установить надежный манометр, способный давать точные показания. Устанавливается в системе водоснабжения на небольшом расстоянии от реле. Для регулировки реле потребуется подтянуть 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам для подключения и проверки работоспособности устройства.

Качественный манометр, установленный возле реле давления воды, сможет выдавать точные показания

Это позволит:

  • Быть уверенным в исправности;
  • Получите гарантию качества;
  • Если у вас возникнут проблемы, воспользуйтесь бесплатным сервисом.

Автоматический регулятор давления не требует вмешательства и работает, то есть включается и выключается при необходимости. Стоит отметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при снижении электрического напряжения быстро перекачать воду не получится. Есть еще ряд моментов, с которыми следует ознакомиться, прежде чем проводить процесс погружения насоса в скважину и подключения реле контроля давления. Не все модели позволяют менять дельту, а потому при покупке нужно обращать внимание на момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет устанавливать изделие непосредственно на поверхность насоса при наличии подходящего выхода.

Реле холостого хода можно установить на скважинный насос, который имеет отдельный корпус, однако существуют модели регулятора комбинированного типа. Защита от холостого хода нужна для предотвращения поломки насоса при отсутствии воды в скважине. Такое устройство лучше всего подойдет к погружному насосу.

Типы реле давления


Устройство реле давления

Существуют миниатюрные и достаточно крупные устройства. Они также отличаются оснащением дополнительными функциями. Классическое реле для гидроаккумулятора включает в себя два рабочих узла:

  • гидравлическое;
  • электрический.

Первый предназначен для взаимодействия прибора с подаваемой в него жидкостью. Он состоит из штока и двух пружин. За счет последнего настраиваются оптимальные параметры давления. Основная задача последних – подключение проводников к электричеству. Это металлическая клеммная колодка с зажимными винтами. В зависимости от положения гидравлики клеммы открываются и закрываются.

На рынке или в специализированных магазинах можно приобрести реле давления следующих типов:

  • с датчиком сухого хода;
  • механический;
  • со встроенным манометром;
  • электронный.

Электронные реле оснащены дополнительными модулями, которые размыкают и замыкают контакты. Они также имеют встроенные электронные манометры с цифровым дисплеем. Датчик сухого хода предупреждает насосную станцию ​​о работе «вхолостую», если, например, упал уровень воды, засорилось заборное отверстие или повреждена подающая труба.

Работа прессостата гидроаккумулятора

В любом насосе давление регулируется, и требуется установка максимального и минимального параметров в полости бака гидроаккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле выключается и включает работу агрегата.

Реле давления включает и выключает аккумулятор

Можно увеличивать или уменьшать давление гидрофора в зависимости от:

  • Объем потребляемой жидкости;
  • Частоты потребления;
  • Производительность насосного агрегата.

Что касается характеристик насоса, то их можно найти в инструкции по эксплуатации или техническом паспорте. Стандартным значением, благодаря которому выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет пусковое давление 1,5 атм, а рабочий диапазон двигателя в насосе 2,5 атм.

Максимальное давление, при котором срабатывает пусковое устройство реле и отключается насос, составляет 5 атм.

Если при эксплуатации или установке были сбиты настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как отмечалось ранее, понадобится манометр. Установка контрольно-измерительного прибора осуществляется на коллекторе в гидроаккумуляторе, а коррекция осуществляется по показаниям манометра после отключения насоса. Создание перепадов давления осуществляется открытием крана в точке забора воды, которая находится ближе всего к гидроаккумулятору.

Для настройки контроля давления на гидроаккумуляторе необходимо наличие самого давления и не нужно отключать насос от электросети. За счет насоса заполняется полость накопительного бака и повышается давление в системе водоснабжения. Как только контроллер срабатывает и двигатель выключается, пластиковая крышка на корпусе снимается и требуется снять напряжение с маленького пружинного механизма.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не подходят пользователям помпы. Например, если вы откроете кран на каком-либо этаже здания, то заметите, что напор воды в нем быстро падает. Также установка некоторых систем, очищающих воду, невозможна, если усилие сжатия в системе меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в этом случае работать не будут.

Обычно настройка реле давления своими руками не представляет сложности и выполняется по следующему алгоритму.

  1. Запишите показания манометра при включении и выключении агрегата.
  2. Отсоедините шнур питания станции или выключите выключатели.
  3. Снимите крышку с датчика. Обычно крепится 1 винтом. Под крышкой можно увидеть 2 винта с пружинками. Больший отвечает за давление, при котором запускается двигатель станции. Обычно возле него имеется маркировка в виде буквы «П» и возле них нарисованы стрелки со знаками «+» и «-».
  4. Для увеличения усилия сжатия поверните гайку в сторону знака «+». И наоборот, чтобы его опустить, нужно повернуть винт в сторону знака «-». Поверните гайку на один оборот в нужном направлении и запустите машину.
  5. Дождитесь выключения станции. Если показания манометра вас не устраивают, то продолжайте крутить гайку и включать прибор до тех пор, пока давление в гидроаккумуляторе не достигнет необходимого значения.
  6. Следующий шаг — настроить момент выключения станции. Для этого предназначен меньший винт с пружиной вокруг. Рядом с ним находится отметка «ΔP», а также стрелки со знаками «+» и «-». Настройка регулятора давления на включение аппарата осуществляется так же, как и на выключение аппарата.

В среднем интервал между усилием сжатия, при котором датчик включает двигатель станции, и значением усилия сжатия при остановке агрегата находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если отключение происходит при больших значениях.

Настройка реле давления и определение порогов срабатывания системы

Реле – это автоматическое устройство или, другими словами, устройство, перекрывающее клапан, создающий процесс подачи воды. Насос имеет 2 порога переключения — нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень 0,1-0,2 атм и выше.

Изучив технические характеристики и эксплуатационные свойства модели насоса, вы сможете правильно настроить реле давления воды для качественной работы системы.

Если внутри емкости давление 1,4 атм, то порог отключения будет 1,6 атм. Эти параметры считаются оптимальными для работы автоматики.

Обязательно нужно учитывать параметры насоса, которые тоже имеют 2 значения в виде нижнего и верхнего порога. На основании ряда показателей выбираются пороги. Стоит отметить, что выбор верхнего порога, при котором насос отключается, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разницы, отрегулированную на момент изготовления. В целом эта разница составляет 1,4-1,6 атм. Другими словами, если вручную было установлено отключение при 1,6 атм, то автоматически устанавливается верхний порог отключения 3,0 атм.

Если водопровод подключен к большому количеству кранов, то к верхнему порогу максимально допустимого значения можно добавить несколько атмосфер, но с учетом ряда ограничений

А именно:

  1. Учитываются параметры контроллера.
  2. Все модели имеют определенные технические характеристики и эксплуатационные характеристики.
  3. Как правило, верхний предел давления в насосе устанавливается производителем и насос должен быть выключен до достижения его в среднем на 0,2-0,4 атм.
  4. Если верхний порог 3,8 атм, то отключится при достижении 3,6 атм.

Для долгой и безаварийной работы насоса лучше всего сделать разницу между порогами как можно большей, так как постоянные перегрузки негативно сказываются на работе. Особенность реле в том, что его не нужно чистить, а значит и разборка не нужна, а если будет слабая подкачка воды, то нужно обратить внимание на работу и почистить насос.

Реле давления для гидроаккумулятора

Реле давления воды – важная составляющая системы водоснабжения Устройство систем водоснабжения процесс не простой, и сделать это своими руками не так просто, как может показаться на первый взгляд. При обустройстве нужно установить насос, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Важна регулировка насосной станции, а это небольшой узел, помогающий включать насос при снижении давления в системе, и отключать его при достижении максимального уровня.

Назначение реле давления

Для корректной работы водонасосной станции (безбашенной) требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Тип ПМ5 с насосом Вихрь. Даже если для водопровода дома на даче устанавливается самодельное оборудование, требуется очень много.

Качественная работа гидростанции обеспечивается правильно настроенным гидроаккумулятором и прессостатом

А именно:

  • Точный расчет всех параметров;
  • С учетом особенностей водоснабжения;
  • Грамотный и профессиональный подход.

Эти 2 блока должны быть подключены к насосу, а реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать прямо на поверхность корпуса насоса, даже погружные. Монтаж водопровода должен быть правильным, а потому стоит ознакомиться с принципом работы каждого компонента перед его сборкой.

Гидроаккумулятором называют емкость, внутри которой установлена ​​эластичная груша и мембрана, разделяющая ее пополам.

В груше находится воздух с определенным давлением, а в мембране вода. Какое давление устанавливается в груше и сколько воды попадает на мембрану, напрямую зависит от количества накачанного воздуха. Чем он больше, тем выше будет подниматься давление в системе. Как правило, в полость бака закачивается только половина воды. Например, если по данным производителя в гидробаке может поместиться 100 литров, то там будет 40-50 литров. Оптимальное давление в водопроводе, особенно при подключении к бытовым приборам, составляет 1,4 атм-2,8 атм, и для того, чтобы оно поддерживалось в таком состоянии, необходимо установить такое устройство, как регулятор или реле.

Установка и настройка реле давления гидроаккумулятора

Время считывания: 6 минут Нет времени?

Мы вышлем Вам материал по электронной почте

Все составные элементы автономной станции водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильная установка и настройка реле давления гидроаккумулятора также снизит негативное влияние на оборудование. Это позволит вам продлить срок его службы без дополнительных затрат. Собственные знания и навыки помогут вам лично выполнять рабочие операции, не прибегая к услугам специализированных сервисных компаний.

Конструкция устройства для гидроаккумулятора

Устройство реле давления воды

Гидравлическая часть расположена с задней стороны гидрореле, а выход может быть с наружной резьбой или американкой. Второй вариант считается более удобным, так как позволяет упростить монтаж.

Внимательно изучив устройство, вы сможете установить реле давления воды наиболее удобным способом.

В первом случае потребуется найти специальные переходники с накидной гайкой определенного размера.

Возможно навинчивание изделия на резьбу, что не всегда подходит. Электрические разъемы расположены на задней стороне корпуса, а под полостью крышки установлена ​​клеммная колодка для подключения проводов.

Гидравлический регулятор разделен на 3 части.

  • Электрический;
  • Механический;
  • Гидравлический.

В первую входит группа замыкающих и размыкающих контактов, необходимая для подключения и отключения насоса. Гидравлическая часть включает в себя диафрагму, воздействующую на металлическое основание и пружину, малую и большую, посредством чего регулируется давление внутри насоса, а также включение или выключение.

Тонкости регулировки реле давления воды для помпы

Для установки определенного значения на уровне давления необходимо правильно отрегулировать устройство управления. Для этого потребуется ряд действий. Заполняйте бак до тех пор, пока манометр не покажет максимальное значение.

Отрегулированное реле давления воды обеспечивает бесперебойную работу системы водоснабжения

Далее:

  1. Станция выключается.
  2. Корпус реле открывается.
  3. Необходимо постепенно ослаблять маленькую гайку, пока не сработает внутренний механизм.
  4. Вращение по часовой стрелке, что увеличивает уровень давления.
  5. Если против, то уменьшается.
  6. Для установления минимального значения требуется постепенный слив воды путем открытия крана.

Когда манометр достигает определенного уровня, слив воды прекращается. Для регулировки нижнего давления большую гайку вращают таким же образом до срабатывания контакта. Принцип работы устройства прост, так как за счет установки небольшого диапазона между верхней и нижней границей будет осуществляться достаточная прокачка воды насосной станцией, путем создания постоянного среднего уровня показателя. Система работает равномерно, что позволяет получить оптимальный напор воды для комфортного использования.

Этапы регулировки реле давления насосной станции

Для налаживания работы насосной станции проверяется схема подключения на соответствие норме, для чего может быть использована инструкция от производителя. Вам также необходимо предоставить надежный манометр, способный давать точные показания. Устанавливается в системе водоснабжения на небольшом расстоянии от реле. Для регулировки реле потребуется подтянуть 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам для подключения и проверки работоспособности устройства.

Качественный манометр, установленный возле реле давления воды, сможет выдавать точные показания

Это позволит:

  • Быть уверенным в исправности;
  • Получите гарантию качества;
  • Если у вас возникнут проблемы, воспользуйтесь бесплатным сервисом.

Автоматический регулятор давления не требует вмешательства и работает, то есть включается и выключается при необходимости. Стоит отметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при снижении электрического напряжения быстро перекачать воду не получится. Есть еще ряд моментов, с которыми следует ознакомиться, прежде чем проводить процесс погружения насоса в скважину и подключения реле контроля давления. Не все модели позволяют менять дельту, а потому при покупке нужно обращать внимание на момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет устанавливать изделие непосредственно на поверхность насоса при наличии подходящего выхода.

Реле холостого хода можно установить на скважинный насос, который имеет отдельный корпус, однако есть модели регулятора комбинированного типа. Защита от холостого хода нужна для предотвращения поломки насоса при отсутствии воды в скважине. Такое устройство лучше всего подойдет к погружному насосу.

Правила настройки реле давления


Отключение воды является обязательным условием точной настройки реле давления

Реле давления нуждается в регулировке при вводе в эксплуатацию и после ремонта, а также при внесении изменений в систему автономного водоснабжения. Прежде чем приступить к настройке, необходимо ознакомиться со следующими правилами и рекомендациями:

  • Предупредить всех жильцов дома, чтобы во время ремонта не пользовались кранами, душевыми, туалетами и другими точками водоснабжения.
  • Закрыть все краны и проверить целостность всех элементов сантехники, труб, кранов и т.д. Особое внимание уделить бачку унитаза. Если он протечет или продолжит работать, правильно настроить работу устройства будет практически невозможно.
  • Рабочее давление воздуха в гидроаккумуляторе подлежит обязательной проверке. Если показания колеблются или ниже нормы, нужно восстановить заводские настройки реле.

Если в процессе работы возникают трудности, лучше не экспериментировать, а обратиться к специалисту. Если вся автономная система водоснабжения выйдет из строя, для ее восстановления потребуются большие капитальные вложения.

Основная задача реле — контроль показателей минимального и максимального давления в накопительном баке, поддержание оптимального перепада давления при включении и выключении насосной станции. Предел допустимых значений зависит от мощности и производительности установленного насоса и часового расхода.

В техническом паспорте оборудования указаны все характерные особенности заводской установки. 1 – 5 атмосфер являются стандартными значениями настройки реле давления в системах водоснабжения. Пусковые показатели – 1,5 атмосферы. Параметр комфортной работы двигателя насосного оборудования – 2,5 атмосферы. Максимальное давление, при котором отключается все оборудование, составляет 5 атмосфер.

Если параметры, установленные на заводе, стали неактуальны или система неисправна, регулировка производится самостоятельно с помощью манометра. Это измерительное устройство устанавливается на коллекторе аккумулятора. Коррекция производится на основании показаний манометра после отключения насосного оборудования. Скачок давления создается открытием водопроводного крана.

Работа реле давления гидроаккумулятора

В любом насосе давление регулируется, и требуется установка максимального и минимального параметров в полости бака гидроаккумулятора, если речь идет о гидроаккумуляторе. Так реле выключается и включает работу агрегата.

Реле давления включает и выключает гидроаккумулятор

Возможно увеличение или уменьшение давления гидрофора в зависимости от:

  • Объем потребляемой жидкости;
  • Частоты потребления;
  • Производительность насосного агрегата.

Что касается характеристик насоса, то их можно найти в инструкции по эксплуатации или техническом паспорте. Стандартным значением, благодаря которому выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет пусковое давление 1,5 атм, а рабочий диапазон двигателя в насосе 2,5 атм.

Максимальное давление, при котором срабатывает пусковое устройство реле и отключается насос, составляет 5 атм.

Если при эксплуатации или установке были сбиты настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как отмечалось ранее, необходим манометр. Установка контрольно-измерительного прибора осуществляется на коллекторе в гидроаккумуляторе, а коррекция осуществляется по показаниям манометра после отключения насоса. Создание перепадов давления осуществляется открытием крана в точке забора воды, которая находится ближе всего к гидроаккумулятору.

Для настройки контроля давления на гидроаккумуляторе необходимо наличие самого давления и не нужно отключать насос от электросети. За счет насоса заполняется полость накопительного бака и повышается давление в системе водоснабжения. Как только контроллер срабатывает и двигатель выключается, пластиковая крышка на корпусе снимается и требуется снять напряжение с маленького пружинного механизма.

Устройство и принцип действия реле давления

Устройство реле давления насосной станции не сложное. В конструкцию реле входят следующие элементы.

  1. Фланец для подключения модуля к системе.
  2. Гайка предназначена для регулировки отключения устройства.
  3. Гайка, регулирующая усилие сжатия в баке, при котором агрегат включится.
  4. Клеммы, к которым подключаются провода от насоса.
  5. Место для подключения проводов от сети.
  6. Клеммы заземления.
  7. Муфты для крепления электрических кабелей.

В нижней части реле имеется металлическая крышка. Если его открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении усилия сжатия в камере гидробака, предназначенной для воздуха, мембрана реле изгибается и воздействует на поршень. Он начинает двигаться и приводит в действие контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые осуществляется питание насоса. В результате при замыкании контактов оборудование запускается, а при размыкании агрегат останавливается.

Настройка реле давления и определение порогов срабатывания системы

Реле – это автоматическое устройство или, другими словами, устройство, блокирующее клапан, создающий процесс подачи воды. Насос имеет 2 порога переключения — нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень 0,1-0,2 атм и выше.

Изучив технические характеристики и эксплуатационные свойства модели насоса, вы сможете правильно настроить реле давления воды для качественной работы системы.

Если внутри емкости давление 1,4 атм, то порог отключения будет 1,6 атм. Эти параметры считаются оптимальными для работы автоматики.

Обязательно нужно учитывать параметры насоса, которые тоже имеют 2 значения в виде нижнего и верхнего порога. На основании ряда показателей выбираются пороги. Стоит отметить, что выбор верхнего порога, при котором насос отключается, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разницы, установленную при изготовлении. В целом эта разница составляет 1,4-1,6 атм. Другими словами, если вручную было установлено отключение при 1,6 атм, то автоматически устанавливается верхний порог отключения 3,0 атм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
