Какое же должно быть давление в расширительном бачке двухконтурного котла?

Еще недавно при строительстве частного дома самыми распространенными были системы отопления с обычными чугунными радиаторами, а новые модели, к примеру, из алюминиевых пластин, считались смелой инновацией. Но с расцветом индивидуального жилищного строительства появились коттеджи и особняки, возводимые по индивидуальным проектам, которые, в свою очередь, потребовали совершенно иных технических решений. Так в жилой застройке появились встраиваемые в пол отопительные конвекторы, не отнимающие ни сантиметра пространства, не нарушающие гармонии интерьерных решений и эффективно справляющиеся с задачей поддержания в помещениях дома комфортной температуры.

Содержание

Устройство конвектора

Современные конвекторы, монтируемые в пол, представляют собой компактные устройства довольно простой конструкции, активно нагревающие воздух и обеспечивающие его свободное поступление и направленное перемещение в пространстве помещений дома или коттеджа. Помимо функции отопления эти приборы могут выполнять роль тепловой завесы, отлично справляются с поддержанием температуры в бассейнах, зимних садах, на верандах — там, где практикуется сплошное остекление, и использовать утеплительные материалы невозможно.

Встраиваемый в пол конвектор заключен в металлический корпус, снабженный отверстиями для подведения труб с заглушками. Устанавливается он на ножки или металлические скобы, положение прибора регулируется по высоте.

Конвектор может состоять из следующих узлов и деталей:

Теплообменник (радиатор): подключен к трубам отопления, воздух нагревается, проходя между его пластинами.
Встроенный вентилятор.
Термостат.
Запорно-регулировочная арматура.

Видимая часть конвектора — декоративная решетка и рамка, расположенные на одном уровне с чистовым напольным покрытием. Так как корпус устройства, рамка и решетка изготавливаются из нержавеющей стали, конвекторы не подвержены коррозии и отлично зарекомендовали себя в работе при повышенной влажности.

Установка встраиваемого в пол конвектора

Устанавливают отопительные конвекторы под фальшпол либо в заблаговременно устроенную нишу. В первом случае прибор устанавливают непосредственно на перекрытие, а полы поднимают над ним с тем расчетом, чтобы чистовое напольное покрытие оказалось на одном уровне с декоративной решеткой встраиваемого конвектора. Во втором случае ниша подготавливается (вырезается) при устройстве пола, зазор по периметру конвектора должен составлять 5-7 мм, со стороны подключения к трубам отопления — не менее 100 мм, сверху до плоскости чистового пола 10-15 мм. С помощью регулируемых опор или кронштейнов конвектор точно позиционируют относительно стенок ниши и добиваются его устойчивого положения.

Обвязку конвектора выполняют обычно металлопластиковыми (реже полипропиленовыми) трубами, так как их легче изгибать, чем металлические. К тому же металлопластик, упрятанный под фальшпол или залитый бетоном не имеет соединений, что исключает разгерметизацию труб с теплоносителем. Присоединенный к трубам отопления конвектор дополнительно фиксируется строительным раствором, который заливают просвет между его корпусом и стенками ниши. Зазор между декоративной рамкой и финишным напольным покрытием заполняют силиконовым герметиком. Как вариант, конвектор можно устанавливать уже с обвязкой, заливая пол стяжкой на требуемую высоту, которая рассчитывается с учетом расположения финишного чистового пола.

Монтаж труб контура с теплоносителем к конвектору (точнее, к его медному теплообменнику) может производиться двумя способами:

Посредством накидных гаек («американок») с уплотнительными кольцами.
С использованием нержавеющей гибкой подводки.

Какое должно быть давление воздуха в котле Navien?

Ошибки › Газовый котел навьен ошибка 03 что означает

Все котлы Навьен снабжены датчиком давления и манометром. Рабочее давление в них должно быть от 1,5 до 2 бар.

Датчик давления следит за нормальной работой. В случае, когда датчик фиксирует отклонения от нормальной работы, он посылает сигнал блоку управления котла, который останавливает его работу и показывает ошибку на пульте управления, либо дисплее.

Какое давление должно быть в котле в квартире?
Почему поднимается давление в газовом котле Навьен?
Почему падает давление в котле?
Как правильно выставить температуру на газовом котле Навьен?
Какую температуру ставить на котле зимой?
Какое давление должно быть?
Что будет если в котле большое давление?
Какое должно быть давление в системе отопления?
Как уменьшить давление в газовом котле?
Как часто падает давление в газовом котле?
Как часто нужно подпитывать котел?
Что делать если падает давление в системе отопления?
Какую температуру включать на котле?
Как перевести котел Навьен на зимний режим?
Как часто должен включаться котел Навьен?
Какое давление в газовом котле?
Какое давление должно быть в расширительном бачке в котле?
Как влияет давление газа на работу котла?
Как прибавить давление котла Навьен?
Как накачать давление в газовом котле?
Какое должно быть давление в расширительном бачке в закрытой системе отопления?
Как проверить расширительный бак в котле?
Какой режим работы газового котла самый экономичный?
Как экономить на газовом котле?
Какую температуру выставить на котле для радиаторов?
Что делать если упало давление в котле?
Какое должно быть давление воды в системе отопления?
Почему падает давление воды в системе отопления?

Какое давление должно быть в котле в квартире?

Если у вас одно- или двухэтажный частный дом, рабочее давление не должно превышать 1,5-2 атмосферы. Если число этажей больше двух, допускается большее значение — до 4 атмосфер.

Почему поднимается давление в газовом котле Навьен?

Коротко о давлении в газовом котле Навьен

При понижении заданной температуры, загорается горелка и поднимается температура. Вместе с ростом температуры поднимается давление, теплоноситель расширяется. Если в работе происходит сбой, сливается слишком много воды.

Почему падает давление в котле?

Почему падает давление в системе отпления

Утечка вода из системы отопления; Длительное отсутствие электроэнергии; Неисправен расширительный бак котла; Неправельно подобран котел.

Как правильно выставить температуру на газовом котле Навьен?

Настроить ее просто: следует удерживать кнопку радиатора до появления изображения «домика с термометром». Пока он мерцает, вводятся желаемые показатели. Выставить нужные параметры можно кнопками минус/ плюс. Диапазон температуры — от 10 до 40 градусов.

Какую температуру ставить на котле зимой?

Оптимальные настройки температуры для газового котла

Рекомендуем при температуре до -25 градусов тепла выставлять на газовом котле 60-65 градусов. Если за окном около нуля, тогда можно настроить на 50-55. При температуре ниже 30 градусов — смело выставляйте на котле 70 градусов.

Какое давление должно быть?

Нормы артериального давления по классификации ВОЗ

Артериальное давление (категория)	Верхнее артериальное давление (мм. рт. ст.)	Нижнее артериальное давление (мм. рт. ст.)
Оптимальное давление	100–119	60–79
Нормальное давление	120–129	80–84
Высокое нормальное давление	130–139	85–89
Умеренная гипертония (повышенное)	140–159	90–99

Что будет если в котле большое давление?

От стабильности давления в контуре отопления зависит не только эффективность обогрева помещений, но и нормальная работа котла. Нарушение циркуляции теплоносителя приводит к снижению эффективности системы — перерасходу топлива и снижению температуры в доме.

Какое должно быть давление в системе отопления?

Оптимальным рабочим давлением в системе отопления частного дома считается 1,5-2 атмосферы. При его падении эффективность отопления снижается, при превышении возможны аварии, которые приводят к разрывам труб и радиаторов.

Как уменьшить давление в газовом котле?

Прочие методы снижения давления:

Открытие запорной арматуры.
Удаление загрязнений, скапливающихся в фильтре.
Замена крана, отвечающего за подачу жидкости.
Проверка и ремонт автоматических систем котла.
Ремонт двухконтурного теплообменника с удалением всех свищей и протечек.

Как часто падает давление в газовом котле?

В этом случае падение давления в электрическом или газовом котле происходит из-за течи воды. Если крупную проблему трудно не заметить, что мелкие подтеки обнаружить сложно. Показатели снижаются постепенно, приходится подпитывать контур раз в неделю или раз в месяц.

Как часто нужно подпитывать котел?

Для систем такого типа подпитку необходимо осуществлять перед каждым отопительным сезоном, а иногда и во время него. Закрытый тип не так подвержен утрате теплоносителя, но также нуждается в периодической подпитке, не реже одного раза в 3-4 года.

Что делать если падает давление в системе отопления?

Решить проблему с падением давления можно за счет установки подпитки отопления. Данное оборудование в автоматическом режиме компенсирует недостаток теплоносителя в трубах.

Какую температуру включать на котле?

Оптимальный диапазон рабочей температуры теплоносителя на выходе из котла составляет 60-80°С. При более низкой от 60°С температуры на стенках камеры сгорания и внешних поверхностях теплообменника котла может конденсироваться влага из продуктов сгорания; конденсат капать на горелки, и они начнут киптявиты.

Как перевести котел Навьен на зимний режим?

Для перехода в зимний режим нажмите кнопку пульта управления с изображением радиатора. Этой же кнопкой выбирается режим отопления по температуре теплоносителя или по температуре воздуха в помещении.

Как часто должен включаться котел Навьен?

При отсутствии подключённых к оборудованию внешних приборов управления, чаще всего временной интервал между включениями котла не превышает 10 минут, а по умолчанию такие показатели составляют всего три минуты. Частое включение и выключение — это не рекомендованный для эксплуатации газового котла режим.

Какое давление в газовом котле?

Оптимальное давление в газовом котле

В среднем норма давления составляет 1 или 2 атмосферы. В высотных жилых строениях допустимо значение до 2-3 атмосфер. Предельное значение в системах закрытого вида составляет 2,4 бара. Современные модели имеют манометр со стрелкой, которая указывает уровень давления.

Какое давление должно быть в расширительном бачке в котле?

Какое давление в расширительном бачке считается оптимальным

Следовательно, давление в расширительном бачке двухконтурного котла варьируется от 1,2-1,6 атм. Давление в расширительном бачке измеряют манометром, который нужно подключить к ниппелю.

Как влияет давление газа на работу котла?

Увеличение давления приводит к выбросу большого количества неотработанного газа, который оседает копотью и сажей на теплообменнике и дымоходной трубе. Соответственно, у вас будет перерасход газа и ускорится износ котла.

Как прибавить давление котла Навьен?

Давление газа котла Навьен:

Отключить котел Навьен от питания
Подключить манометр к контрольному штуцеру газового давления на горелку
Включить котел.
Закрыть краны, подающие воду.
Отключаем питание.
Перевести DIP переключатель №2 на блоке управления в положение «Вниз», для установки максимальной нагрузки.

Как накачать давление в газовом котле?

Как накачать воздух в расширительный бак котла?:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно.
Накачайте бак.
Подключите котел.

Какое должно быть давление в расширительном бачке в закрытой системе отопления?

Давление воздуха в расширительном баке системы отопления должно быть на 0,2 — 0,3 бар (грубо атмосферы) ниже, чем рабочее давление в системе. Рабочее давление в коттедже или доме с настенным или напольным котлом составляет 1,5 бара.

Как проверить расширительный бак в котле?

Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт. Насосом(к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера. Спустить воздух с расширительного бака. Накачать заново, проверяя давление манометром.

Какой режим работы газового котла самый экономичный?

Режим «тёплый пол» — это работа котла при температуре 35-50 градусов. При таком режиме работы снижается КПД котла.

Как экономить на газовом котле?

Чтобы котел включался только по необходимости, стоит установить комнатные термостаты. Это приборы с термодатчиками, которые управляют нагревом на основании температуры в помещении. Например, если солнечным днем в комнате стало теплее, котел будет включаться реже. В итоге выходит вполне ощутимая экономия.

Какую температуру выставить на котле для радиаторов?

Оптимальный температурный режим

Оптимальной температурой теплоносителя в газовых и электрических котлах считают 50–60 °C. Такая температура нагревает воздух в доме до комфортных 20–25 °C при уличной температуре –25 °C.

Что делать если упало давление в котле?

Если при работе котла низкое давление наблюдается постоянно, то возможны протечки воды в соединительных узлах, радиаторах или расширительного бака. В этом случае необходимо проверить всю отопительную систему на герметичность, даже если из закрытого котла вода не капает.

Какое должно быть давление воды в системе отопления?

Почему падает давление воды в системе отопления?

Когда система отопления запускается после продолжительной паузы или смены теплоносителя, в трубы попадает лишний воздух, который становится причиной падения давления. Это происходит из-за того, что воздушная масса имеет меньшую плотность в сравнении с незамерзающей жидкостью.

Расширительные и компрессионные баки в гидравлических системах – Часть 3

В последних протоколах утра понедельника Р. Л. Деппмана мы представили расчет давления холодного наполнения, необходимый для давления наполнения расширительного бака. Еще одна необходимая информация – это максимальное давление в резервуаре. Максимальное давление в расширительных или компрессионных баках в гидравлических системах зависит от ряда переменных.

Максимальное давление в расширительном баке

Вышеприведенная формула является расчетом, используемым программами расширительного бака для определения размера бака «Vt». Давления в знаменателе являются критическими. «Па» — это начальное давление PSIA в резервуаре. «Pf» — давление наполнения PSIA. А «Po» — это максимальное давление PSIA. Мы вводим числа в программу отбора Bell & Gossett ESP-Systemwize в PSIG, и программа преобразуется в PSIA.

Следующие описания дают вам некоторую информацию, которая поможет определить максимальное давление в системе. У нас также есть короткое видео на ту же тему. Вы можете посмотреть его ниже.

Настройка предохранительного клапана и максимальное давление

Предохранительные клапаны ASME, которые мы используем в гидравлических системах, выбираются на основе требуемой пропускной способности BTUH и максимального или предохранительного давления срабатывания. Эти клапаны начинают открываться примерно на 10% ниже заданного значения. Это позволяет избежать их открытия и сброса 20-30-50 галлонов в минуту системной воды. Вместо этого они открываются и выпускают немного воды, пытаясь сдержать давление. Таким образом, предохранительный клапан на 30 фунтов на квадратный дюйм начнет сдавать при 27 фунтов на квадратный дюйм. Предохранительный клапан на 100 фунтов на квадратный дюйм начнет открываться в 9 часов.0 фунтов на кв. дюйм изб. Максимальное давление, которое требуется инженеру при клапане на 30 фунтов на квадратный дюйм, на самом деле составляет 27 фунтов на квадратный дюйм, а не 30!

Расположение предохранительного клапана по сравнению с расположением расширительного или компрессионного бака

При определении максимального давления в баке проектировщик должен определить расположение бака по отношению к предохранительному клапану и отрегулировать высоту и напор насоса. Давайте рассмотрим два примера.

Пример 1 : В условиях нашей части 1 викторины указывалось, что в помещении механического оборудования на первом этаже есть два существующих котла мощностью 2 миллиона BTUH с предохранительными клапанами на 30 фунтов на квадратный дюйм. Ваша конструкция будет иметь дельта T 40° при температуре подачи 180°. На прошлой неделе расширительные и компрессионные баки в гидравлических системах (часть 2) определили, что давление наполнения составляет 20 фунтов на квадратный дюйм изб.

Поскольку котлы имеют предохранительные клапаны на 30 фунтов на квадратный дюйм, максимальное давление на клапанах должно быть рассчитано на 27 фунтов на квадратный дюйм. Если предположить отсутствие потока между насосами и котлом, единственной разницей будет перепад высот от предохранительного клапана до бака. Это позволит немного повысить давление в баке. Мы не знаем перепада высот, поэтому на всякий случай мы просто назовем максимальное давление в баке 27 фунтов на кв.

Любой ответ, 27 фунтов на квадратный дюйм или меньше, но с давлением наполнения выше 20 фунтов на квадратный дюйм, будет правильным, но я хотел бы предупредить вас. По мере того, как максимальное давление и давление наполнения становятся ближе друг к другу, допустимое давление в баке увеличивается, а бак становится все больше и больше.

Пример 2 : Давайте рассмотрим систему первичного и вторичного котлов. Расположение основного насоса или насоса котла влияет на максимальное давление в баке.

Что является самым слабым звеном в гидравлической системе?

Всегда полезно проверить максимальное давление с точки зрения самого слабого звена в системе. Давайте посмотрим на приведенный выше пример и на наш вопрос 6 викторины по определению размера расширительного бака. В соответствии с Вариантом 1 мы собираемся заменить котел на 2 конденсационных котла AERCO. Котлы теперь имеют настройку предохранительного клапана 75#. Минимальное номинальное давление любого компонента в системе составляет 125 фунтов на квадратный дюйм изб. Какое максимальное давление вы бы использовали для определения размера резервуара?

Простым ответом было бы 75 фунтов на кв. дюйм изб. минус 10% 67,5 фунтов на кв. дюйм на предохранительном клапане. Поскольку резервуар и предохранительный клапан находятся примерно на одной высоте, мы округлим максимальное давление до 67 фунтов на квадратный дюйм. Допустимо любое давление ниже этого, но выше 20 фунтов на квадратный дюйм. Почему мы опускаемся ниже 67 фунтов на квадратный дюйм в качестве максимального давления в резервуаре?

Во введении к викторине по размеру расширительного бака мы предоставили информацию о насосе. Новые насосы будут иметь производительность 200 галлонов в минуту при высоте напора 85 футов. Система имеет переменную скорость. Высота отключения насоса составляет 95 футов. Как выглядит давление нагнетания насоса? Наихудшим случаем для работы насоса было бы, если бы насос работал на полной скорости и в выключенном состоянии. 95 футов — это 41 фунт/кв. дюйм изб. Если давление в резервуаре составляет 67 фунтов на кв. дюйм, а насос развивает давление 41 фунт на кв. дюйм, напор насоса будет 67 + 41 = 108 фунтов на кв. Это ниже максимального заявленного давления самого слабого звена в 125 фунтов на квадратный дюйм, так что все в порядке.

Возможно, нас беспокоит такое высокое давление. Может быть, мы хотим ограничить его. Если бы максимальное давление в резервуаре составляло 50 фунтов на квадратный дюйм, резервуар был бы больше, но давление нагнетания насоса было бы ограничено до 50+41 = 91 фунт на квадратный дюйм. Оба приемлемы.

Что произошло бы, если бы ребристая труба в существующей системе имела компенсаторы расширения низкого давления?

Показанный выше компенсатор Metraflex HPFF2 рассчитан на максимальное давление 150 фунтов на кв. дюйм изб. Знаете ли вы, что существуют менее дорогие компенсаторы низкого давления, но с максимальным рабочим давлением 75 фунтов на квадратный дюйм?

Если максимальное давление существующего устройства около нагнетания насоса составляет 75 фунтов на кв.

Проверка самого слабого звена займет немного времени, но избавит вас от неприятностей. Помните, только потому, что вы можете иметь высокое давление, не означает, что вы должны проектировать для такого высокого давления. Эти решения принимаются вами в зависимости от проектируемого вами максимального давления в резервуаре.

Теперь, когда вы знаете, как определить максимальное давление, в следующем понедельник утром Р. Л. Деппманн рассмотрит расчетные температуры и тип жидкости в системе.

Расширительные и компрессионные баки в гидравлических системах Серия:

Часть 1. Ответьте на вопросы теста по определению размера расширительного бака
Часть 2: Начальное или холодное давление заполнения
Часть 3: Максимальное давление в баке
Часть 4: Принятый том
Часть 5: Система управления воздушным движением
Часть 6: Система удаления воздуха
Часть 7: Часто задаваемые вопросы о программе B&G Systemwize

Давление в котле или давление в системе

Давление в вашем котле или в системе центрального отопления может годами оставаться нормальным, но когда оно падает (или поднимается слишком сильно), вам нужно знать, что делать дальше!

Давление котла или давление в системе центрального отопления?

Давление в котле и давление в системе центрального отопления — это одно и то же. Домовладельцы обычно называют это давлением котла, а инженеры-теплотехники называют это давлением системы центрального отопления.

Где проверить давление в котле и почему оно меняется

В системе центрального отопления в Великобритании и Европе давление в котле или системе центрального отопления обычно измеряется в барах. Один бар равен 14,5 фунтов на квадратный дюйм (фунтов на квадратный дюйм).
В течение многих лет системы центрального отопления имели «открытую вентиляцию» с питательным и расширительным баками (известными как F&E бак или напорный бак), обычно на чердаке. Почти все эти напорные баки были оснащены поплавковым клапаном (шаровым краном), который автоматически доливал воду в систему центрального отопления по мере необходимости.

Аналоговый манометр. Красный указатель является всего лишь рекомендуемым индикатором давления и, возможно, был перемещен. Черная стрелка показывает фактическое давление в системе. При холодной системе отопления давление должно быть в пределах от 1 до 1½ бар

При выключенной системе отопления единственным давлением в котле и радиаторах было давление от веса воды выше этой точки (статическое давление). Чем выше располагался напорный бак над радиаторами, котлом и трубопроводами, тем выше было статическое давление. В типичном доме уровень воды в напорном баке может быть примерно на 18 футов (5½ метров) выше самой нижней трубы в системе отопления, поэтому максимальное давление будет немногим более 0,5 бара (полбара).

За последние 20 лет в домах стали устанавливать все больше и больше комбинированных котлов, а также ряд некомбинированных котлов закрытой системы. За очень редкими исключениями, в системах центрального отопления с комбинированными или системными котлами не используется напорный бак. Система центрального отопления герметична (закрыта) и находится под давлением, обычно от 1 до 1,5 бар (холод). Это давление является давлением котла.

Когда система нагревается, вода расширяется, занимая больше места. Давление в котле немного повысится, обычно до половины бара. Положение циркуляционного насоса в системе также может немного изменить давление на манометре.

Иногда в одной системе отопления используются два манометра. Система центрального отопления может иметь котел внизу и отдельный расширительный бак и наполнительный контур наверху. В этом случае может быть установлен манометр котла внизу, встроенный в котел, и отдельный манометр наверху, рядом с расширительным баком и заливным контуром. Они оба измеряют давление в системе центрального отопления.

Если заправочная петля находится наверху, там находится манометр наверху, чтобы вы могли считывать давление во время заполнения системы. В противном случае вам пришлось бы, чтобы кто-то внизу считывал показания манометра котла.

При наличии двух манометров их показания могут различаться, но они должны быть достаточно близкими, примерно в пределах 0,3 бар. Причина, по которой они не читают одинаково, может быть отчасти в том, что они дешевы и не очень точны, но также и в том, что они находятся на разных высотах в системе. Вы ожидаете, что манометр, который находится ниже в системе, будет показывать немного выше, потому что над ним больше веса воды. Если датчики находятся на расстоянии 5 метров друг от друга (по вертикали), разница между ними должна составлять около 0,5 бар.

Манометр котла Worcester Greenstar. Давление никогда не должно быть в красных зонах, независимо от того, горячая система или холодная.

Герметичные системы центрального отопления всегда должны иметь манометр (обычно круглый, аналоговый, циферблатный, но иногда цифровой манометр с дисплеем на котле).

Некоторые датчики имеют две стрелки, одну красную и одну черную. При наличии двух стрелок обычно черная стрелка показывает фактическое давление в котле. Красный указатель просто установлен, чтобы показывать нормальное установочное давление. Если красный указатель можно повернуть, чтобы изменить его положение, игнорируйте его. В любом случае, он может указывать не в том месте. Здесь важен указатель, который вы не можете изменить напрямую (обычно черный).

Многие манометры, например, на пароконвектомате Worcester Greenstar, имеют только одну стрелку. Указатель должен находиться в зеленой зоне. Если зеленая зона узкая, давление должно быть немного выше ее, но не выше 2,5 бар.

Зеленая зона на манометре котла Worcester Greenstar на картинке — широкая зона. При этом указатель всегда должен быть зеленым. Котел может перестать работать, если давление в системе упадет в красную зону до нуля.

Если давление в бойлере поднимается в противоположную красную зону, до 3 бар или выше, возникает проблема, которую необходимо найти и устранить. Подробнее об этом ниже.

Комбинированные (комбинированные) котлы и котлы с закрытой системой всегда должны иметь предохранительный клапан сброса давления. Этот клапан открывается, чтобы слить воду из системы через предохранительную трубу, если давление в котле (давление в системе центрального отопления) становится слишком высоким.

Предохранительный клапан сброса давления на 3 бар с манометром системы, прикрепленным, но направленным в сторону

Эти предохранительные клапаны обычно настроены на выпуск воды, если давление поднимается выше 3 бар. В домах, которые не являются частью системы центрального отопления, есть и другие предохранительные клапаны. Эти клапаны могут работать при более высоком давлении, а в жилых помещениях они обычно устанавливаются на невентилируемых баллонах с горячей водой. Однако для предохранительных клапанов в котлах и бытовых системах центрального отопления в Великобритании и Европе нормой является 3 бар.

Большинство предохранительных клапанов (предохранительных клапанов) на 3 бара имеют красный колпачок (иногда они могут быть черными). Поворот колпачка поднимает клапан с внутреннего седла и выпускает воду по предохранительной трубе. Это снижает давление, но вы не должны использовать этот метод для преднамеренного снижения давления, если только это не экстренная ситуация. Вместо этого найдите сливной кран в системе.

Если клапан на 3 бара срабатывает либо автоматически из-за того, что давление в котле стало слишком высоким, либо вручную путем поворота красной крышки, седло клапана или резиновое уплотнение клапана может быть загрязнено мусором, переносимым с водой системы центрального отопления.
Если седло или уплотнение загрязнятся, предохранительный клапан не сможет правильно закрыться, и тогда его потребуется заменить.

Однако в аварийной ситуации, когда из котла или системы центрального отопления протекает вода, самый быстрый способ сбросить давление в системе может состоять в том, чтобы повернуть красную крышку. Вам, вероятно, придется заплатить, чтобы заменить предохранительный клапан, но вы можете предотвратить более значительный ущерб.

Количество воды, которое необходимо слить для сброса давления в котле с 3 бар до нуля, обычно не превышает 10-15 литров. Как только давление упадет, большинство утечек будут капать очень медленно, а может и не капать вообще.

Еще одна модель предохранительного клапана на 3 бара. Поворот красного колпачка вручную открывает клапан и позволяет воде системы отопления выйти из предохранительной трубы

Красная колпачок может иметь разную форму, но обычно он имеет рифленую (ребристую) форму для облегчения захвата. В некоторых предохранительных клапанах на 3 бара используется рычаг, обычно красного цвета. Вы поднимаете рычаг, чтобы открыть клапан и сбросить давление.

Нормальное изменение давления в бойлере

При нормальной работе давление в бойлере изменяется. Когда система холодная и выключена, мы ожидаем, что давление будет между 1 и 1,5 бар. Чуть ниже этого или чуть выше — не проблема. Когда включается насос, давление может немного повышаться или понижаться. Этот эффект мгновенный, и это не проблема. Будет ли это небольшое повышение или небольшое падение, зависит от направления насоса и его расположения относительно манометра.

По мере нагревания системы давление должно медленно повышаться. К тому времени, когда система полностью прогреется, подъем обычно составляет до половины бара. Это повышение должно быть медленным и прогрессивным, занимая столько времени, сколько требуется системе для достижения полной температуры, обычно от 15 до 30 минут.

Величина нормального подъема давления зависит от системы. Он связан с размером системы (количество воды в ней содержится) и размером расширительного бака, который должен присутствовать во всех герметичных системах. Мы не ожидаем, что повышение давления в котле между холодным и горячим будет более чем на полбара.

Если повышение давления из-за холода быстрое и превышает полбара, обычно это проблема. Если рост больше 1 бара, почти наверняка есть проблема. Мы подойдем к этому немного позже, но сначала полезно понять, почему происходит нормальное повышение давления.

Как работают расширительные баки центрального отопления

Вода расширяется при нагревании. В старомодной системе с открытой вентиляцией и напорным баком расширяющаяся вода просто немного отступала в напорный бак, слегка повышая уровень. В герметичной системе расширяющаяся вода может привести к разрыву труб, радиаторов или бойлера, поэтому расширение необходимо компенсировать. Это делается путем установки расширительного бака в систему. (Расширительные баки также называют расширительными камерами.)

Расширительный бак представляет собой камеру с гибкой диафрагмой из бутилкаучука посередине. С одной стороны диафрагмы находится вода системы центрального отопления; с другой стороны — газ, либо воздух, либо азот (для удобства будем считать, что это воздух). При изготовлении воздушная сторона накачивается примерно до ¾ бара для расширительного бака, установленного внутри котла, или до 1½ бара для вспомогательных расширительных баков (это дополнительные, внешние расширительные баки).

На расширительном баке установлен клапан автомобильного типа (клапан Шредера), позволяющий накачивать воздушную сторону. Когда воздушная сторона расширительного бака накачивается на производстве, резиновая диафрагма прижимается прямо к другой стороне расширительного бака, так что металлический бак наполняется воздухом. Затем расширительный бак подключается к системе центрального отопления.

Подключение к системе центрального отопления находится на водяной стороне резиновой диафрагмы.
Когда система заполнена водой и находится под давлением 1 ½ бара, резиновая диафрагма во внутреннем расширительном баке котла отодвигается примерно до середины расширительного бака (это возможно, поскольку такие газы, как воздух, могут сжиматься). Воздушный карман сжимается примерно до половины своего объема, а его давление удваивается, примерно до 1½ бар, чтобы соответствовать давлению воды.

Когда система нагревается, вода расширяется, и в расширительный бак поступает больше воды. Давление растет медленно и неуклонно по мере того, как диафрагма движется в сторону воздуха, немного сдавливая воздушный карман. Поскольку диафрагма гибкая, она движется так, что давление воздуха и давление воды остаются согласованными друг с другом. Тот факт, что воздушная сторона может быть пережата, предотвращает значительное повышение давления на водяной стороне, которое может привести к разрыву системы.

Где пополнить давление в котле

Если вы можете найти руководство по установке и обслуживанию котла, оно, как правило, содержит схемы и подробные сведения о том, как пополнить систему. Способ заполнения также может быть указан в инструкции по эксплуатации. Если у вас есть инструкции, следуйте им, а не описанному ниже методу. Если у вас нет копии, попробуйте поискать в Google руководство по эксплуатации вашего котла. Часто можно найти бесплатную копию.

Производители котлов , а не хотят, чтобы вы использовали умягченную воду для пополнения системы центрального отопления. (Мы тоже не знаем, почему.) Они имеют в виду воду, умягченную ионообменным (регенерированным солью) умягчителем воды. Мы не думаем, что они возражают против встроенных магнитных или электролитических ингибиторов образования накипи. Если у вас есть устройство для смягчения воды, переключите его на жесткую воду (байпасный режим), пока вы доливаете воду в систему центрального отопления.

Начните с проверки давления в холодной системе. Если давление ниже ¾ бара (0,75 бара), мы его увеличим до уровня где-то между 1 и 1½ бара.

Гибкий наливной шланг с металлической оплеткой, соединенный между двумя клапанами.

Герметичные системы заполняются с помощью наливной петли или какого-либо наливного соединения. К сожалению, существует много разных видов, и они могут выглядеть совершенно по-разному. Первоначально они имели форму гибкого шланга с металлической оплеткой, соединенного между двумя клапанами. Обычно они находились рядом с котлом, но не являлись его частью. Эти гибкие плетеные шланги все еще существуют.

В настоящее время заправочные патрубки встраиваются в котел как неотъемлемая часть, обычно доступ к ним осуществляется снизу котла. У многих есть два клапана, по одному на каждом конце звена. У некоторых есть «ключ», который необходимо вставить перед открытием заправочных клапанов и снять после их закрытия. Другие имеют подпружиненный рычаг, который при поднятии позволяет воде поступать в систему центрального отопления.

Водные правила предусматривают строгие правила подключения запасенной воды в системах центрального отопления к чистой водопроводной питьевой воде. Регуляторы предназначены для предотвращения любого риска попадания загрязненной воды обратно в водопроводную сеть. Наполнительную петлю или звено разрешается подсоединять только во время фактического процесса наполнения (или доливки) и сразу же после этого отсоединять.

Помимо возможности разъединения, узел должен иметь запорный клапан на каждом конце и двойной обратный клапан. Двойной обратный клапан представляет собой два обратных клапана на линии с контрольной точкой между ними. Устройства заливных звеньев, встроенные в котлы, должны быть спроектированы в соответствии с этими правилами.

Синий инструмент для заливки, прикрепленный к клапанам под котлом Ultracom 2 cxi. Зеленый воротник является частью заливной горловины, а желтый рычаг — нет; он изолирует газ

Был большой штраф за оставление контура заливной горловины подключенным. Примерно в 1990 году этот штраф составлял 400 фунтов стерлингов, и несколько установщиков были оштрафованы за то, что оставили контур на месте. Мы никогда не слышали, чтобы кто-либо из домохозяев был оштрафован, но правила применялись к ним в равной степени. Несколько лет спустя штраф был увеличен до 1000 фунтов стерлингов, но в последнее время мы не слышали о соблюдении правил.

Хотя мы понимаем необходимость защиты питьевой воды, правила всегда казались слишком чрезмерными. Если запорные клапаны на каждом конце закрыты, но контур остается подключенным, загрязненная вода должна будет проходить обратно через 2 закрытых клапана и 2 обратных клапана (против нормального направления потока).

Также почти всегда будет попытка перейти от системы с более низким давлением к системе с более высоким давлением (что невозможно без приложения дополнительной силы). Это более чем маловероятно, но если вы не хотите рисковать штрафом, отсоедините заливную петлю!

Слишком много времени ушло бы на то, чтобы просмотреть все методы наполнения различных производителей. Если у вас нет внешней плетеной петли-наполнителя, вам необходимо ознакомиться с Инструкцией по установке и обслуживанию производителя вашего котла. Эта информация также может быть указана в инструкции по эксплуатации вашего котла.

Для заполнения системы центрального отопления (или для повышения давления в котле) с помощью плетеной петли необходимо сначала подсоединить плетеный шланг с обоих концов. На каждом конце клапана в месте подсоединения шланга может быть завинчивающаяся крышка. В этом случае перед снятием колпачков и подсоединением шланга необходимо убедиться, что оба запорных клапана закрыты. Как только шланг подключен, вы открываете один клапан (на самом деле не имеет значения, какой именно). Затем, наблюдая за манометром, вы медленно открываете другой клапан.

Вы должны услышать шипение воды в системе. Когда давление в системе становится достаточно высоким, вы закрываете второй клапан, а затем первый клапан. Когда оба закрыты, вы отсоединяете наливной шланг в оплетке и устанавливаете на место все колпачки.
Если система центрального отопления уже заполнена водой и из нее удален воздух, требуется на удивление мало дополнительной воды, чтобы поднять давление с нуля до 1½ бара. Это зависит от размера системы центрального отопления, но в большинстве домов это всего около 10 литров.

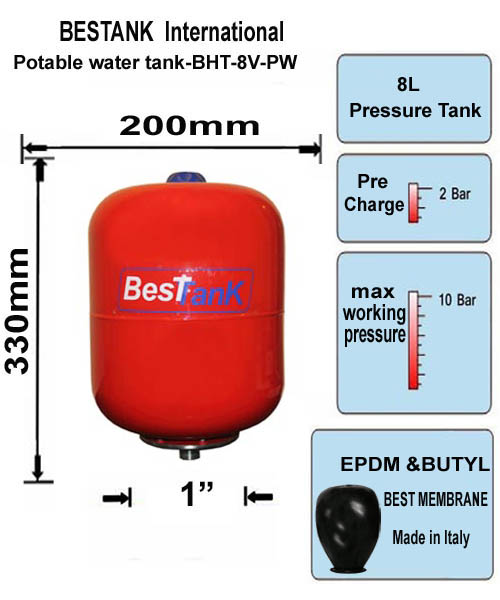

Если в вашей системе центрального отопления используется внешний расширительный бак, а не встроенный в котел, количество воды, необходимое для повышения давления в котле с нуля до 1½ бара, может составлять всего литр. Это предполагает, что система центрального отопления уже была заполнена водой и воздух был удален. Причина, по которой при использовании внешнего расширительного бака может потребоваться меньше дополнительной воды, заключается в том, что внешние баки обычно изготавливаются с предварительным давлением 1½ бар.

Если давление в котле поднимается только до 1½ бар, при холодной системе вода не поступает в расширительный бак, так как давления воды недостаточно для сжатия воздуха внутри расширительного бака.
Однако по мере нагрева системы давление воды будет увеличиваться, и вода начнет поступать в расширительный бак, сжимая воздушный карман на другой стороне диафрагмы. При этом давление в котле немного повысится.

Если установлен внешний расширительный бак и давление в холодном котле составляет 1 бар, может наблюдаться быстрый рост давления в котле по мере нагрева системы. Это связано с тем, что при предварительном давлении 1½ бар расширительный карман во внешнем баке доступен только после того, как давление в котле достигнет 1½ бар. Как только давление в системе достигает 1½ бара, оно будет расти намного медленнее, так как большой воздушный карман во внешнем расширительном баке начинает сжиматься.

Если для замены вышедшего из строя расширительного бака котла был установлен внешний расширительный бак, мы бы предпочли, чтобы предварительное давление в новом баке было снижено до ¾ бара и 1 бара. Это поможет немного снизить максимальное давление в системе (в котле, радиаторах и трубопроводах).

Давление в бойлере остается слишком высоким

Если давление в бойлере остается слишком высоким, несмотря на то, что вода сливается из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует проверить, куда сбрасывает воду предохранительная трубка от предохранительного клапана на 3 бара. Обычно это прямо снаружи через стену или во внутреннюю тарелку.

Тарелка представляет собой воронкообразную конструкцию, в которой вода проходит вниз по верхней трубе через воздушный зазор, а затем следует по другой трубе из здания или во внутреннюю дренажную трубу. Эти тарелки обычно имеют длину около 6 дюймов (15 см) и сделаны из черного пластика.

Если системная вода проходит через предохранительную трубу, а манометр котла постоянно показывает более 3 бар, несмотря на слив воды, возможны две причины: оставлен открытым или не полностью закрытым. В этом случае система постоянно пополняется. Клапаны наполнения должны быть закрыты, а петля отсоединена. Воду необходимо будет сливать до тех пор, пока давление в системе (холодной) не упадет примерно до 1½ бар. Если вода продолжает проходить через предохранительный клапан на 3 бара, а давление в котле падает, предохранительный клапан необходимо заменить.

Если наполнительный контур отсоединен, но давление в котле все еще остается слишком высоким, несмотря на то, что часть воды была слита из системы центрального отопления через сливной кран, вероятной причиной является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. Котлы без комбинированной системы не имеют вторичных теплообменников, но почти все комбинированные котлы имеют.

Эта неисправность, которая вызывает постоянно высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатом теплообменнике). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

По сути, горячая вода системы (нагретая котлом) перекачивается через канал во вторичном теплообменнике. Чистая холодная водопроводная вода проходит по отдельному пути на пути к горячим кранам. Эти пути длинные и «свернуты» друг вокруг друга так, что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие проходы, так что вода центрального отопления косвенно нагревает водопроводную воду.

При протечке через стену между двумя путями водопроводная вода высокого давления попадает в магистраль системы отопления, повышая давление в системе отопления. Давление обычно повышается до чуть более 3 бар, что приводит к открытию предохранительного клапана.

Так как давление в системе отопления постоянно повышается из-за утечки, манометр держится на отметке около 3 бар и вода постоянно проходит через предохранительный клапан и из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

Сильные колебания давления в бойлере

Сильные колебания давления в бойлере вызваны выходом из строя или выходом из строя расширительного бака. Дополнительную информацию можно найти в нашей статье «Неисправности расширительного бака». Существует также временный обходной путь, позволяющий поддерживать работу центрального отопления в случае выхода из строя расширительного бака, по крайней мере, до тех пор, пока вы не замените его.

Давление в бойлере падает, но не достигает высокого уровня

Если при доливке давление в бойлере продолжает снижаться, но давление не колеблется ненормально, скорее всего, это предохранительный клапан на 3 бара. После срабатывания клапана, автоматически за счет повышения давления или вручную, он может не закрыться полностью. Поскольку клапан придется заменить, если он продолжит протекать, теперь нет ничего плохого в том, чтобы снова управлять им вручную, чтобы посмотреть, очистит ли он его.

Если повернуть красный колпачок, внутренний клапан поднимется с седла, и вода из системы потечет. Дальнейшее скручивание вызовет лязг, когда он упадет на свое место. Вы можете повторить это, повышая давление в котле по мере необходимости. Если после этого давление держится, вам повезло. Если нет, то нужно менять клапан.

Давление в котле продолжает падать

Если давление в вашем котле продолжает падать, несмотря на доливку, есть 3 места, на которые можно обратить внимание:

Вода видна, когда она проходит через поддон из верхней трубы в нижнюю

Первая это вода, проходящая через предохранительный клапан и предохранительную трубу. Обычно это сбрасывает воду снаружи, где она видна. Следуйте по маршруту предохранительной трубы от предохранительного клапана с красной крышкой.
Иногда предохранительная труба заканчивается канализационной трубой внутри дома. В этом случае должна быть установлена чашечная посуда.

Тарелка представляет собой воронку, позволяющую видеть протекающую воду. Вода, проходящая через предохранительный клапан и предохранительную трубу, является наиболее распространенной причиной потери давления.

вторая причина потери давления в котле встречается очень редко. В конденсационных котлах при негерметичности внутренней стенки теплообменника системная вода может попасть в отстойник для конденсата и выйти через конденсатную трубу. Мы видели, как это произошло однажды, с котлом Greenstar Ri, которому было более 8 лет. Производители, Worcester Bosch, отлично справились и заменили теплообменник бесплатно.
Неконденсационный котел может протечь таким образом. Если есть очень медленная утечка из теплообменника в камеру сгорания, она может испариться, не проявляясь снаружи. Давление в системе будет постепенно снижаться. Осмотр камеры горелки должен показать это.

Третья причина потери давления – это внутренняя утечка в системе из котла, органов управления, радиаторов или трубопроводов. Если давление в котле падает, и вы не видите, куда оно уходит, нужно искать! Утечки наверху обычно проявляются на потолках внизу. Однако, если полы наверху бетонные, просачивающаяся вода может пройти к краям и вниз через полость стены, не показывая себя.

Если не видно, скорее всего протечка под полом. Если полы твердые или их нельзя поднять, это большая проблема, но есть компании по обнаружению утечек, которые специализируются на их обнаружении.
Даже если вы видите, что вода благополучно уходит наружу, не поддавайтесь искушению просто доливать воду. Это плохая идея.

Пресная вода разбавляет ингибиторы коррозии в системе. Он также приносит свежий растворенный кислород, который воздействует на котел и радиаторы.
В районах с жесткой водой пресная вода также приносит свежий растворенный известковый налет. Это осаждается в самой горячей точке системы отопления, в вашем котле.

Котел может очень быстро стать тревожно шумным, так как известковый налет заставляет котел кипеть.

Если при доливке недостаточное давление в системе поднимается

Очень редко мы сталкиваемся с системами, в которых заправочный патрубок (наполнительный контур) не поднимает давление в котле до желаемого уровня.
