Какой дефлектор на дымоход лучше: Зонт или дефлектор на дымоход что лучше

Содержание

Дефлектор для дымоходной трубы своими руками – как сделать такой колпак?

Наверняка многие видели над трубой дымохода непонятный колпак, но мало кому известно для чего и с какой целью его там установили. Такое устройство, завершающее композицию дымоходной системы, называется дефлектором – отражателем, который предназначается для защиты трубы отвода отработанных газов, продуктов горения от дождя, ветра и других атмосферных явлений, а также увеличения тяги.

Что представляет собой и для чего нужен дефлектор?
Наиболее популярные разновидности дефлекторов
Основные особенности флюгерного дефлектора
Самостоятельное изготовление дефлектора
Рекомендации специалистов

Также такое защитной устройство называют дымником, а аналоги имеющее причудливую форму – флюгаркой. Дефлекторы начали устанавливать на верхушке дымохода ещё в старину, да и сегодня этот архитектурный элемент продолжает украшать крыши домов. Естественно, помимо роли декоративного элемента на дымник возложена практическая функция – усиление движения воздушных потоков в трубе.

Что представляет собой и для чего нужен дефлектор?

Вне зависимости от того, какая отопительная конструкция установлена в доме, она обязательно оснащается системой отвода отработанных газов горения. Благодаря дымоходу опасные для здоровья человека газы выводятся наружу помещения.

Хочется отметить, что даже если дымоход будет установлен с соблюдением всех технологических правил, это не означает, что он будет нормально работать. Особенно это проявляется во время различных атмосферных явлений, которые оказывают давление на газы в дымоходной трубе. Именно для улучшения работы, системы отвода газов от продуктов горения и устанавливается дефлектор.

Благодаря дымнику, который препятствует попаданию в дымоход воздушных потоков от ветра, происходит повышение тяги. Ветер, огибающий, препятствие в виде дефлектора создаёт вокруг дымохода зону с низким давлением, что также способствует усилению тяги. При этом вне зависимости от конструктивных особенностей такого рода устройств, все они предназначены для создания зоны низкого давления и предотвращения попадания осадков в дымоходную трубу.

Потоки воздуха, соприкасаясь с дефлектором, огибают конструкцию и двигаются с большей скоростью, образуя разряженную область. Физики называют такое явление – закон Бернулли. Благодаря такой особенности в значительной мере возрастает тяга в дымоходе, и отопительные приборы работают максимально эффективно.

Исходя из проведённых исследований использования дефлектора, было доказано, что КПД системы отвода отработанных газов от продуктов горения увеличивается на 20 %. Также дымник не допускает попадания в дымоходную трубу грязи и мусора, переносимого, потоками ветра.

Наиболее популярные разновидности дефлекторов

Как многие уже могли заметить, что на дымоходах устанавливают различные по виду дымники. Современные дефлекторы изготавливаются с различными по форме навершиями:

плоской формы как на фото;
напоминающие полукруг;
снабжённые крышкой;
с двускатной конструкцией крышки.

Хочется отметить, что в последнее время на стандартных новостройках устанавливают полукруглую конструкцию дефлектора, по форме напоминающую колпак как на фото. В свою очередь, щипцовую конструкцию дымника чаще всего устанавливают на верхушке дымохода для защиты от атмосферных осадков.

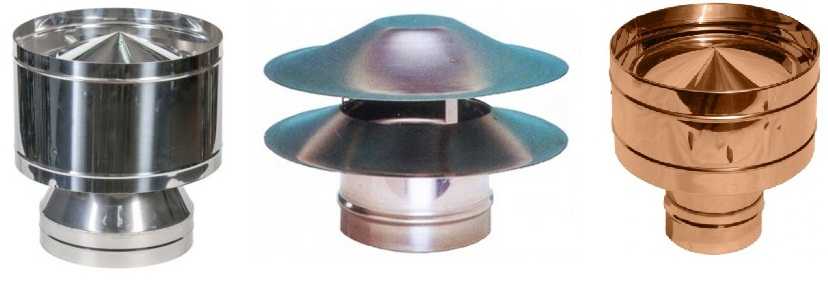

Для изготовления дефлектора чаще всего используют листовую жесть и только в некоторых случаях медь. Но всё большей популярностью начинают пользоваться конструкции, вскрытые, полимерами или жаростойкой краской. Также такие защитные устройства могут отличаться по своей конструкции. При этом наиболее востребованными являются следующие:

шаровидная вращающаяся конструкция – дефлектор ЦАГИ;
открытая система «Астат»;
дымник Григоровича;
дефлектор «Воллер»;
конструкция в форме звезды – «Шенар».

Наиболее популярным на отечественном рынке является дымник ЦАГИ, который состоит из следующих конструктивных элементов:

входной патрубок;
каркасная конструкция;
диффузорное устройство;
зонт;
крепёжные кронштейны.

Хочется отметить, что каждый желающий может купить готовый дымник в магазине или изготовить его своими руками, что достаточно просто, если следовать определённым правилам.

Основные особенности флюгерного дефлектора

Такое устройство состоит из вращающегося корпуса, соединённого с подшипниковой системой. На таком дефлекторе закрепляются специальные изогнутые элементы, а сам флюгер располагается сверху, что даёт возможность конструкции держаться по ветру.

Кольцо с вмонтированным в нём подшипниковым механизмом с помощью болтов крепится на срез дымоходной трубы. Проходящие между козырьками воздушные потоки усиливаются, создавая участок низкого давления, благодаря чему увеличивается эффективность отвода отработанных газов от продуктов горения. Такое устройство, конструктивно очень простое, и подходит для любых типов дымоходов.

Самостоятельное изготовление дефлектора

Первым делом нужно определиться с материалом для изготовления дефлектора. Для дымника подойдёт оцинковка или нержавейка. Подойдут и медные листы, но такая конструкция получится неоправданно дорогой. Выбор таких материалов в первую очередь обусловлен тем, что они не подвержены коррозии от внешних атмосферных факторов.

Чтобы сделать защитный колпак для дымохода своими руками понадобится наличие определённого инструмента:

резиновый или деревянный молоток;
гибы для жести;
строительный молоток;
бруски;
обычные зажимы;
ножницы для резки металла;
уголок из металла.

Для упрощения сборочного процесса дефлектора для дымохода все детали срезают по углам с обеих сторон. При этом дымник имеет конкретные параметры размеров, которым нужно придерживаться. Так, по высоте дефлектор составляет 1,6 часть от диаметра дымохода по внутренней части, а ширина – 1,9 соответственно. При этом

сборка такого устройства состоит из определённых этапов.

На жёсткой бумаге расчерчивают основные детали в развёрнутом виде.
Готовые эскизы переносятся на листы металла и по ним вырезаются заготовки.
Все элементы соединяются между собой при помощи крепежа или сварки.
Из стального уголка изготавливаются кронштейны для крепления дефлектора.
Выполняется окончательная сборка колпака.

Для установки дефлектора в первую очередь монтируют цилиндр, на котором с помощью хомутов крепится диффузор и колпак, по форме напоминающий обратный конус. Благодаря такому простейшему элементу тяга в дымоходе будет постоянно стабильной при любых атмосферных явлениях.

для чего нужен, как установить

Сердце любой бани – это печь. Для корректной работы такого оборудования необходимо обеспечить отличную тягу. Все проблемы с последней связаны с неправильной организацией системы отвода, атмосферными осадками, засорением дымохода. Избежать множества проблем поможет установка дефлектора. Последний поможет защитить дымоход от осадков, ветра, мусора, вылетающих искр. Дефлектор можно приобрести в магазине или сделать своими руками, но необходимо учесть ряд важных нюансов.

Содержание

Что такое дефлектор и зачем он нужен
Принцип работы дефлектора
Зачем увеличивать тягу
Виды дефлекторов для дымохода
ЦАГИ
Дефлектор Григоровича
Круглый Волпер
Тарельчатый Astato
Н-образный
Вращающийся
Флюгер
Какой дефлектор лучше выбрать
Изготовление дефлектора на дымоход своими руками
Замеры и вычисления
Чертеж
Раскрой и сборка из металла
Установка дефлектора
Какой дефлектор лучше: самодельный или покупной
Советы профессионалов

Что такое дефлектор и зачем он нужен

Обустройство печи и отвод продуктов сгорания – одно из самых сложных мероприятий при строительстве бани. Важно не просто добиться быстрого и равномерного прогрева парной и длительного остывания, но и создать условия для хорошей тяги. Конечно, последняя позволит выводить дымные массы через трубу, но в холодную ветреную погоду они могут подаваться назад в дымоход. Чем опасна обратная тяга? Прежде всего тем, что в помещение, где находятся люди, попадают воздушные массы, содержащие токсичные вещества.

Именно для того, чтобы избежать эффекта обратной тяги и были придуманы дефлекторы дымоходов. В строительстве применяют несколько видов подобных устройств, но все состоят из одинаковых базовых элементов:

внешний цилиндр – ее роль играет обычная труба из асбеста, керамики или металла;
диффузор – крепится к цилиндру сверху при помощи специальных скоб. Другое название такого элемента – верхний стакан;
зонтик – самая верхняя часть конструкции, представляет собой колпак в виде конуса. Несет защитную функцию;
нижний стакан – опирается на крышу. Выступает основой всей конструкции дефлектора.

Различия видов заключаются в некоторых нюансах конструкции. Например, в некоторых устройства в зонтиках предусмотрен обратный конус, который препятствует образованию завихрений. Последний негативно влияет на отвод дымных масс.

Установка дефлектора на дымоход решает сразу несколько важных задач:

защита трубы от влаги и мусора. И речь идет не об обычном бытовом мусоре, который вряд ли в избытке находится на крыше строения. Это листья, снег зимой и большое количество воды летом. Влага губительно сказывается на трубах системы – быстрее образуются сажевые отложения, снижающие силу тяги. Кроме того, в межсезонье на крышах часто вьют гнезда птицы. Такая насадка сможет защитить всю систему от преждевременного выхода из строя;
увеличение КПД дымоотвода на 15-20 %;
минимизация затрат на монтаж дымоотвода;
эффективное искрогашение – немаловажная задача, обеспечивающая противопожарную безопасность. Последняя особенно актуальная для бань и крыш, выполненных из не огнеупорных материалов.

Как правило, дефлекторы устанавливаются на дымоходы твердотопливных котлов. Для газового оборудования они не нужны – это определяет СНиП. Исключения составляют ситуации, когда дымоотводящая система газовых котлов дополняется турбодефлектором. При этом температура выходящих газовых масс не должна превышать показатель в 500 градусов Цельсия. И даже в этом случае для соблюдения мер безопасности при установке выбирают насадки из высокотемпературных материалов.

Принцип работы дефлектора

Свое название устройство получило от латинского слова “deflecto”, которое означает “отклонять”. Именно это и делает аэродинамическая насадка на дымоход – усиливает тягу за счет эффекта Бернулли: чем выше скорость газовых масс при изменении поперечного сечения канала, тем ниже будет статическое давление на этом участке.

Дефлектор устанавливается на самой верхней точке дымохода для создания искусственного препятствия циркулированию воздуха. Сталкиваясь с таким устройством воздушный поток теряет скорость и рассеивается на несколько более мелких потоков. Часто из них поднимается по стенке цилиндра вверх, подхватывая газы, вылетающие из канала дымоотвода. Этим самым приспособление усиливает тягу в системе.

Отсутствие завихрений помогает эффективно отвести все продукты сгорания, исключить образование обратной тяги.

Зачем увеличивать тягу

Что такое тяга с физической точки зрения? Это естественное движение воздуха, возникновение которого связано с разницей между температурами и показателями давления на улице и в отопительной среде. Нарушения в отхождении продуктов сгорания могут наблюдаться по разным причинам, но все они негативно влияют на работу отопительной системы: плохо прогорает топливо, долго нагревается помещение. Кроме того, нарушения в работе отводящей системы просто опасны. Обратная тяга наполнит жилое помещение не только неприятным запахом, дымом, но и может вызвать отравление.

Увеличение естественной скорости отведения газовых масс в системе отведения позволит ей работать более эффективно и безопасно.

Виды дефлекторов для дымохода

Современный рынок предлагает самые разные модели дефлекторов – от простых до тех, которые не просто выполняют свою основную задачу, но и выступают в качестве декоративного элемента крыши. Можно выделить основные виды, наиболее эффективные и востребованные среди потребителей.

ЦАГИ

Свое необычное название устройство получило по названию разработчика – Аэродинамического Института. Основные элементы:

трубный элемент;
экранирующий цилиндр – оснащается внутренней пластинчатой вставкой уменьшенного диаметра. Последняя не дает попадать внутрь снегу, дождю и грязи;
диффузор;
кольцевой элемент;
зонт.

Основное преимущество ЦАГИ – удобно расположенный зонт, позволяющий избежать ветрового запирания устья дымохода при возникновении существенных ветровых нагрузок. Конструкция быстро разделяет потоки после столкновения, обеспечивая отличные показатели отвода.

Недостатком можно назвать сложность производства ЦАГИ. Рекомендуется приобретать такой дефлектор в специализированном магазине, а не собирать самостоятельно.

Дефлектор Григоровича

Простая, но эффективная конструкция, которую реально сделать собственными руками. Основные элементы:

два цилиндра – верхний и нижний;
патрубки;
конус;
монтажные кронштейны.

Установка на трубу проводится с помощью клиновидной насадки. Интересно, что модель Григоровича по факту является упрощённым и усовершенствованным вариантом ЦАГИ. Подходит такая отводящая насадка для участков, на которых преобладают низкие ветра. Преимущество модели – обеспечение отличной тяги даже в безветренную погоду.

В качестве недостатка можно выделить достаточно высокое положение зонта по отношению к диффузору. Такая конфигурация приводит к попаданию дымных масс с боков внутрь.

Круглый Волпер

Это модель дефлектора, практически идентичная ЦАГИ. Основное отличие – небольшой козырек над диффузором. Последний необходим для эффективной защиты устройства от осадков и мусора. Этот вариант чаще всего используется для монтажа на банных дымоходах.

Тарельчатый Astato

Простейшая конструкция открытого типа из оцинковки или нержавейки. Основное преимущество – обеспечение отличной тяги при любом направлении ветра. Особенность конструктива – все элементы при сборке формируют защитный козырек, снизу которого расположен колпак. Последний направлен внутрь дымоходной трубы. При попадании воздуха в дефлектор создается разреженный канал. Это значит, что тарельчатая модель может усилить показатели тяги в два раза.

Н-образный

Непривычный внешний вид такой насадки часто привлекает внимание. Для создания Н-образной модели используется несколько трубных отрезков, которые способны выдержать максимальные ветровые нагрузки. Как понятно из названия – все элементы монтируются в виде буквы Н.
А горизонтальный патрубок просто исключает попадание загрязнений и осадков в систему. Вертикальные же патрубки обеспечивают эффективный отвод газовых масс. При этом отведение ведется сразу в двух направлениях.

Вращающийся

Вращение устройства происходит в одну сторону под воздействием движущегося воздуха. Конечно, такой турбодефлектор эффективно защищает систему от осадков, мусора и обеспечивает тягу. Недостаток – статичность лопастей без ветра и невозможность работы в результате обледенения. Чаще всего используется в паре с газовым оборудованием.

Флюгер

Еще один вариант с вращающимся корпусом, зафиксированным в верхней части отводящей трубы. Конструкция у модели сложная – состоит сразу из нескольких козырьков. Последние рассекают воздушные потоки, многократно усиливая скорость движения газовых масс.

Какой дефлектор лучше выбрать

Вопрос выбора во многом зависит от вида строение, дымоотводящей системы, ее размеров. Для банных дымоходов оптимальным вариантом считается круглый Воплер. Главное условие – приобретение качественного изделия из оцинкованной или углеродистой стали, меди. Кроме того, изделие должно соответствовать общему виду строения.

Некоторые модели отводящих насадок достаточно сложны по своему конструктиву и сделать их самостоятельно, не допустив ошибок, не получится. Это, например, вращающаяся насадка или ЦАГИ. Такие изделия лучше покупать в специализированном магазине.

Изготовление дефлектора на дымоход своими руками

Конечно, при наличии инструментов и знаний, можно собрать практически любой устройство данного типа. Здесь важно учесть ряд нюансов и правильно провести все расчеты.

Замеры и вычисления

На этом этапе нужно будет тщательно измерить внутренний диаметр дымоходной трубы. Конечно, если она устанавливалась недавно, этот показатель должен быть известен. Но стоит проверить лишний раз, чтобы не допустить ошибок при определении размеров будущей конструкции. Когда показатель внутреннего диаметра (d) получен, можно определить высоту насадки и ширину диффузора.

Внутренний диаметр (d, см)	Высота насадки (h, см)	Ширина диффузора (D, см)
12	14.4	24
14	16.8	28
20	24	40
40	48	80
50	60	10

Если внутренний диаметр дымоотводящей трубы не является стандартным, расчеты нужно проводить по формулам-соотношениям, представленным в таблице ниже.

Расчетный показатель	Формула для расчета (где d – внутренний диаметр дымоходной трубы)
D диффузора	1.2 (1.3)хd
h конструкции	1.6 (1.7)хd
Ширина зонта	1.7 91.9)хd

Все измерения и подсчеты должны быть максимально точными. Только в этом случае систему можно будет собрать без проблем, не возникнет неприятных моментов в процессе эксплуатации.

Важно: если дымоходная труба имеет сечение квадрата, дефлектор тоже должен быть таковым. Хотя такая конфигурация несколько и снижает эффективность работы насадки.

Чертеж

Создание макета из бумаги – важный этап. Здесь важно следовать определенному алгоритму:

Выполнить чертеж с учетом всех замеров и вычислений – в натуральную величину. Лучше брать плотную бумагу, поскольку в последствии необходимо будет вырезать части и сложить их в макет.
Вырезать и попробовать совместить готовые детали. Если все подходит, значит макет готов к исполнению в натуре.

Раскрой и сборка из металла

Для сборки модели Григоровича понадобится:

лист оцинковки – рекомендованная толщина 0.32 мм. При желании можно использовать материал с другими параметрами – 0.5 или 0.25 мм;
стальная полоска – оптимальная ширина 3-5 мм;
короткие клепки из алюминия для соединения деталей – 4-6 мм.

Шаблон из бумаги аккуратно раскладывают на листе оцинковки, формируют выкройку маркером. Если необходимо, бумажные заготовки фиксируют на поверхности. Для вырезания используют ножницы по металлу. После того как все заготовки вырезаны, проводят обработку среза – немного загибают пассатижами (около 5 мм), простукивая молотком.

Важно: обработку краев проводят тщательно, чтобы они были тонкими. Толстые края деталей существенно усложнят процесс соединения.

диффузор – свернуть заготовку цилиндром, выполнить отверстия по шву и заклепать. Если нет заклепок, можно воспользоваться методом сварки. Главное – использовать полуавтомат, а не дуговую. Иначе велик риск прожечь металл насквозь;
внешний цилиндр – тот же принцип, что и выше;
колпак – аккуратно сворачивают заготовку в конус и скрепляют. С внутренней стороны (примерно 5 мм от края) просверлить несколько отверстий и прикрепить полоски из оцинкованной стали (4 штуки длиной 20 и шириной 5 см), последним придать П-образную форму.

Теперь нужно соединить колпак и диффузор с помощью П-образных полосок. Полученная конструкция вставляется в цилиндр.

Установка дефлектора

Теперь можно приступать к монтажу. Используют два способа:

непосредственно на дымоходную трубу;
на отрезок трубы, которая в дальнейшем надевается на вывод канала.

Отметим, что второй вариант часто оказывается более практичным и менее трудоемким – все сложные работы можно проводить на земле. Кроме того, почти все модели, изготовленные промышленным способом, уже оснащены патрубком, который нужно просто надеть на вывод дымоходного канала, закрепить металлическим хомутом.
Монтаж на отрезок трубы (ее d должен быть чуть больше, чем у трубы дымохода):

Разметка под крепление на трубе – на уровне 10-15 см от края. Аналогичные метки необходимо выделить на диффузоре.
Все тщательно проверить, высверлить отверстия на трубе и корпусе диффузора. Совместить детали и проверить совпадение отверстий. При несовпадении придется переделать этот этап. Иначе не получится совместить детали ровно.
В отверстия на трубе и диффузоре вставить крепежные шпильки. Фиксацию проводят гайками с двух сторон. Важно закручивать гайки равномерно. Иначе велик риск деформировать элементы насадки на дымоход.
Поднять конструкцию на крышу, надеть на трубу дымохода, закрепить хомутами. Лучше действовать не в одиночку, а с помощником.

Важно: на этом этапе важно проследить за тем, чтобы между деталями и дымоходом не оставалось зазоров. Хомут затягивают предельно плотно. Дополнительно рекомендуется обработать стыки соединения с дымоходом термостойким герметиком.

Если монтаж проводится на дымоходную трубу большого диаметра в качестве дополнительного крепежа можно использовать стальные проволочные стяжки.

Какой дефлектор лучше: самодельный или покупной

Всегда хочется сэкономить и собрать насадку для системы дымоотведения своими руками. Процесс несложный, все материалы можно найти в специализированном магазине. Такой конструкции вполне по силам обеспечить эффективное отведение газов, мощную тягу. Промышленные изделия могут гарантировать качество, надежное крепление элементов и выполнение поставленных задач. Но вот их стоимость часто расстраивает потребителя. (Читайте статью на тему “Как правильно топить баню — топим русскую баню правильно”)

Однозначного ответа на вопрос – какое изделие для системы дымоотведения лучше – нет. Промышленные модели позволят сэкономить время, большинство из них оснащаются креплениями для фиксации на цилиндре канала дымоотведения. Самодельные дадут возможность сэкономить. Но часто такие изделия собираются с ошибкой в расчетах, да и для крепления необходимо использовать заклёпочник или сварку. Помимо оборудования необходим опыт сварки. Это не всегда возможно обеспечить.

Неэффективная работа дефлектора в результате ошибок в расчетах, некачественного соединения деталей или плохого крепления на канале дымоотвода сведет на нет все усилия по созданию, покупке и установке. (Читайте статью на тему “Искрогаситель для банной печи: принцип работы, монтаж”)

Советы профессионалов

После установки насадки стоит обязательно проверить силу тяги. Для этого в печи бани нужно будет развести сильный огонь и понаблюдать за тем, как происходит отвод продуктов горения через канал. Если в помещении есть неприятный запах или дым – в монтаже или схеме конструкции допущены ошибки.

Специалисты рекомендуют избегать очень тонкой оцинковки для создания устройства. Если изделие не отличается большими размерами, оптимальная толщина в 0.7-0.8 мм. Для больших лучше взять листы толщиной 1 мм.

Создание и установка колпака на канал дымоотвода бани не вызовет никаких сложностей. Главное – точные расчеты, качественные материалы и последовательное следование инструкции.

Дымовой колпак на трубу дымохода: для чего нужен и как установить

Дымовой колпак – это не просто элемент декора, а функциональная часть дымохода, выполняющая важную задачу в процессе дымоотвода. Грамотный подбор колпака на трубу дымохода способно не только придать зданию более эстетичный вид, но и способствовать повышению эффективности системы отопления.

Для чего нужен грибок на трубу дымохода

Дымовой колпак, который также называют грибок и дефлектор, представляет собой конструкцию по внешним признакам напоминающую зонт или козырек. Как правило, конструкция изготавливается из нержавеющего металла и устанавливается на оголовок дымоотводной трубы. Основная задача данного приспособления – защита дымохода от попадания грязи, пыли, листьев и прочих загрязнений.

Устройство дымового колпака

Стандартная конструкция дефлектора состоит из следующих конструктивных элементов:

фартук – передняя часть конструкции, защищающая оголовок трубы от осадков; благодаря данному элементу возрастает срок службы грибка, предотвращается порча кирпича дымохода и возникновение коррозии на стенах трубы;
зонт – защитный элемент в форме пирамиды, конуса, полукруга или более сложных конфигураций, предотвращает попадание осадков и загрязнений внутрь трубы;
кронштейны – стальные пласты, фиксирующие козырек и фартук, количество кронштейнов зависит от особенностей дымохода и тяжести зонта.

Обратите внимание: Иногда в конструкции дефлекторов встречаются дополнительные элементы, вроде геральдики, фигур птиц и зверей, но они имеют сугубо декоративный характер и не выполняют никаких рабочих функций.

Подобная конструкция касается классических грибков, но сегодня на рынке можно встретить и более сложные модели.

Как работает дефлектор на дымоходе

Использование дефлектора не только защищает дымоход от грязи и инородных предметов, но и способствует оптимизации тяги системы отопления.

Подобная функция достигается следующим образом:

поток воздушных масс врезается в стенки верхнего цилиндра, тем самым огибая его со всех сторон;
передвинувшись по стенкам цилиндра, воздух перемещается кверху, как раз в этот момент осуществляется выкачка канального смога;
интенсивность передвижения воздушного потока усиливается, после чего в верхней части трубы появляется зона сниженного давления, в которую устремляется выкачанный смог;
при условии, что движение ветра находится в вертикальном положении или под определенным углом, воздух пробирается в верхнюю часть цилиндра посредством щели, затем подсасывают продукты газообразования в дымоход.

Виды колпаков на дымоходы

Современный рынок предлагает бесчисленное множество моделей дефлекторов различных размеров, типов и конструкций, от стандартных стальных до многоуровневых грибков с витиеватым декором.

Подобное разнообразие вызвано внешними и конструктивными различиями дымоходов, требующих неординарных решений для защиты трубы.

Разделение по форме

Ассортимент большинства строительных магазинов представлен следующими распространенными формами грибков для дымаря:

плоская;
двухскатная;
шпилеобразная;
шатровая.

Также подобные конструкции разделяются на виды в зависимости от материала изготовления. Для производства дымоходных колпаков используются: сталь, оцинкованная жесть или сталь (с напылением или без), медный сплав и соединение цинка с титаном.

Разделение по конструкции

Колпаки также различаются по типу конструкции, которая может иметь следующие функциональные элементы:

крышку для открывания колпака, которая облегчает чистку и обслуживание трубы;
отверстие вентиляции, благодаря которому продукты газообразования выходят наружу;
уловитель искр, которым, как правило, оборудуются топливные печи для твердого типа топлива для отопления зданий, чье кровельное покрытие выполнено из горючего материала.

В магазинах вы также можете найти модели колпаков более сложных конфигураций с многоуровневым декором, но такие приборы, как правило, изготавливаются под заказ и подходят только неординарным дымарям.

Какой колпак на дымоход лучше

Выбор подходящего колпака должен опираться на дымоход и его особенности. Важно учесть тип, конструкцию, материал и параметры, а также возврат дымоходной трубы. Для каждой конструкции предполагает установка определенных форм и типов дефлекторов:

классический квадратный или прямоугольный дымоход из кирпича – обычно оборудуется специальным дефлектором, способных предотвратить образование сажи на стенах и снизить риск образования завихрений, снижающих тягу;

котлы для топления твердыми типами топлива – оборудуются трубами из керамики или конструкциями с двойной стенкой, отличаются более гладкой поверхностью стенок и наличие встроенного конденсатосборника, что способствует меньшему скоплению грязи копоти; лучшим решением для подобных конструкций станет установка колпака открытого типа, такая форма поможет защитить трубу от загрязнения и осадков, поддержит устойчивость тяги, но не преградит выход продуктов горения;
котел на газовом топливе или дизеле – в силу принудительной тяги в таких отопительных приборах, рекомендуется установка грибка с открытым соплом, который защитит трубу от попадания пыли и мусора, при этом не усилит тягу.

Колпак для дымохода дома – как выбрать?

При выборе подходящего дымника для дома важно руководствоваться основными особенностями дымаря, а также вашими возможностями и потребностями.

В расчет идут:

доступный бюджет;
особенности конструкции системы отопления;
концепция архитектурного проекта дома и дымаря;
сложность монтажа.

Не стоит забывать о личных предпочтениях, которые играют не первостепенную, но все же важную роль при покупке. Выбранный колпак должен вам нравиться не только в функциональном плане, но и эстетическом.

Колпак на дымоход своими руками

Большинство домовладельцев предпочитает покупать готовые дымники в специальных магазинах, экономя при этом свое время и силы, но не денежные средства. Данное решение имеет свои преимущества, ведь в таком случае консультант магазина может подобрать колпак за вас и вам ничего не придется для этого делать.

Но, с другой стороны, работники не знают всех нюансов подобного выбора, кроме того они не учитывают индивидуальные особенности вашего дымаря, которые могут иметь существенное значение. Конечно, вы всегда можете заказать индивидуальное изготовление дефлектора по вашим замерам и эскизу, однако такая услуга влетит в копеечку. Простые классические модели дымоходных грибков не нуждаются в особых навыках и инструментах, поэтому их установку вполне можно произвести в домашних условиях без вызова мастера. Для этого понадобится лишь базовый набор инструментов и время.

Необходимые материалы

Для установки стандартного дефлектора понадобится подготовить следующий набор базовых инструментов:

стальной метр;
ножницы для резки по металлу;
электродрель;
маркер;
оправки;
зажим;
листогиб;
киянка клиновидного типа;
молоток.

Кроме того, также важно позаботиться о декоративных и расходных материалах, которые послужат для финишных работ с колпаком.

Чертежи колпаков дымоходов

Если ваш выбор пал на классический грибок простой формы из нержавеющего металла, то его вполне можно изготовить самостоятельно. Стандартная толщина листового материла конструкции – 0,6-0,8 мм. Подобная модель дефекатора подходит только для квадратных и прямоугольных дымарей, выполняется в форме пирамиды, которая вырезается посредством выкройки из металлического листа.

Важно! Если у вас нет чертежных навыков, лучше всего попросить о помощи специалистов, которые смогут составить грамотный чертеж создания и фиксации колпака, подходящего именно для вашего типа и конструкции дымохода.

Для дымоходов с округлым типом сечения подойдет дефекатор типа ЦАГИ (разработка Центрального аэродинамического института). Сделать подобную конструкцию возможно из обычного стального нержавеющего листа. Для твердотопливной печи круглого типа подойдет самодельный колпак Григоровича.

Расчет размеров дымового колпака

Для собственноручного создания рабочего чертежа дымоходного грибка вам понадобится снять предварительно замеры дымовой трубы. Колпак обязан перекрывать любые плоскости от торца дымаря, а, при наличии оголовка – и его горизонтальные плоскости.

Параметры колпака определяются благодаря следующим вычислениям:

внутренняя толщина дымовой трубы х 1,3 = конечная толщина диффузора;
внутренняя толщина дымовой трубы х 1,7 = толщина диффузорной основы;
внутренняя толщина дымовой трубы х 1,9 = ширина дефлектора.

Важно! При расчете параметров дымника важно учитывать, что его габариты обязаны быть больше дымовой трубы как минимум на 10 см, а также выступать по всем сторонам на 50 мм.

Следует учесть, что готовая конструкция должна надеваться на дымоход легко и без сложностей, поэтому ее изначальную длину рекомендуется увеличить на 4 или 5 мм для простора. Правильное произведение расчетов – главная часть создания колпака, ведь именно от нее зависит, подойдет ли изготовленное изделие дымарю или нет.

Пошаговая инструкция

После расчета параметров будущего колпака, можно переходить непосредственно к созданию.

Процедура изготовления дымника осуществляется по следующим шагам:

Изготовление картонного чертежа-выкройки, согласно полученным замерам.
Перенесение параметров выкройки на листовой металлический материал и его вырезание посредством ножницы для резки по металлу.
Расположение на столе извлеченной заготовки (разметка должна быть сверху), ее сгибание по отмеченным пунктиром линиям до получения прямого угла, затем по линиям, обозначенным латинской буквой «d».
Формирование конуса с последующей фиксацией мест среза клепками.
Создание фартука согласно вычерченной по выкройке заготовке, отмечание и вырезание фигуры из листового металла. Для создания краевых сгибов следует воспользоваться листогибом для большей точности. Элементы выкройки фиксируются с помощью клепок.
Фиксация кронштейнов, которые предварительно нарезаются из листового металла и привариваются к фартуку с зонтом. Сварочные места следует обработать грунтовым материалом.
Финишная отделка дымника посредством нанесения нескольких слоев краски. Финишный материал не только придаст конструкции завершенности и привлекательности, но и сможет защитить коррозии металла.
Установка готового колпака выбранным способом и закрепление с помощью шурупов или хомута. Метод крепления следует выбирать исходя из типа и индивидуальных особенностей трубы.

При тщательном подходе и скрупулезности к деталям, в домашних условиях с минимумом материалов можно изготовить вполне стоящий дымовой колпак, который, в зависимости от выбранного материала и способа крепления, может прослужить не один десяток лет.

Как установить грибок на дымоход

Когда с процессом собственноручного изготовления дымника разобрались, стоит детальнее рассмотреть все этапы и нюансы его установки. При соблюдении определенных правил установки, вы сможете зафиксировать даже самую неординарную конструкцию колпака без вспомогательной помощи.

Важно! При монтаже дефлектора важно помнить, что правильность его установки и функциональность конструкции имеет большее значение, чем внешняя привлекательность. Поэтому некоторые погрешности в эстетичности вполне допустимы в обмен на грамотность сборки и монтажа конструкции.

Среди ключевых правил крепления дымового оголовника стоит выделить следующие нюансы:

Применение стандартной пирамидальной конструкции недопустимо при условии, что КПД отопительной системы выше 85%. В данном случае целесообразнее выбрать козырек конусообразной формы открытого типа сопла, который не покрывается наледью.
При оборудовании дымохода из кирпичной кладки без вставок и с прямым соединением к тепловому агенту, рекомендуется использовать крышку со сквозными патрубками.
При оборудовании труб печей важно помнить, что они требуют внутреннего размещения пластины из нержавеющего металла, так как это увеличит эксплуатационный срок всей конструкции.
Если зонт трубы оснащен продухами, рекомендуется применить зонты двухскатного или вальмового типа.

Колпак для дымоходной трубы – это важный, функциональный элемент, защищающий дымарь от посторонних предметов и загрязнений. От его грамотного выбора и установки зависит состояние дымовой трубы, длительность ее службы, а также безопасность жителей. При халатном отношении к монтажу дымника может пострадать здоровье обитателей, ведь в таком случае все продукты горения могут попадать внутрь дома. Поэтому к его выбору стоит подойти со всей серьезностью, а, в случае нехватки знаний и навыков – заказать услуги профессионалов.

Дефлектор на дымоход: разновидности, установка

Содержание

Разновидности
Для чего нужен?
Принцип работы
Необходимые инструменты
Инструкция по монтажу

От правильного конструирования дымохода зависит микроклимат в помещении. Самый популярный вид топлива для отопления домов — это газ, он является небезопасным. Поэтому наличие достаточной тяги в трубе обязательно. Многие не знают, необходим ли для газового котла дефлектор на дымоход, и верной ли будет его установка.

Дефлектор на трубе

Разновидности

Приобрести можно любую модель, так как сейчас в продаже имеются дефлекторы самых разных видов:

с крышкой, выполненной в виде полукруга;
с 2 скатами;
с плоским верхом;
с откидным навершием.

У каждого из видов есть свои достоинства. Контроль процесса отвода продуктов сгорания возможен благодаря наличию открывающейся крышки на дефлекторе.

Плоский верх подходит в качестве декоративного элемента, мини-крышка с 2 скатами эффективно будет защищать от дождя и снега. Чаще для их создания используется оцинкованный металлический лист, однако его можно и красить либо наносить специальное покрытие.

Различие моделей дефлекторов заключается в чувствительности их к ветряным потокам и величине. Самыми популярными моделями являются:

ЦАГИ;
Ханженкова;
Вольперта-Григоровича;
«Дымовой зуб»;
«Капюшон» он же «Сачок»;
«Шенард».

У ЦАГИ есть сложности с очищением его от сажи, поэтому его применяют в системах вентиляции. Дефлектор Ханженкова — почти тот же ЦАГИ, но чуть-чуть измененный и улучшенный изобретателем. Он представляет собой еще один цилиндр поверх трубы, с имеющейся зонтообразной крышкой, которая находится внутри этого цилиндра.

Еще одна разновидность — дефлектор Волперта-Григоровича, отлично функционирует как усилитель тяги. Этот вид хорошо справляется со своей задачей в тех районах, где преобладают низовые ветра. Он содержит 2 цилиндра — верхний с наличием крышки и нижний с 2 патрубками. Элемент, называющийся дымовым зубом, встраивается в предназначенное для этого отверстие в дымоходе. Встроенными 2 ручками есть возможность регулировки притока воздушной массы.

Модель «Капюшон» оснащена поворотным механизмом. В ее конструкции имеется желобовидный уловитель воздуха на поворотном штоке, который в свою очередь встроен в трубу. Если установить этот дефлектор, повысится мощность тяги благодаря турбулентности, которая образуется при ветре.

Для чего нужен?

Нормальное функционирование котла может нарушиться из-за чрезмерной ветровой нагрузки. В результате автоматика может отключить котел. Из-за понижения тяги дым от котла опасен для жизни людей. Поэтому возникает необходимость увеличения интенсивности тяги — это то, для чего нужен дефлектор дымохода.

Дефлекторы способствуют защите от дыма и усилению тяги посредством нормализации потоков воздуха.

Принцип работы

Название устройства переводится как отражатель, отклоняющий. Он функционирует за счет эффекта Бернулли, который заключается в снижении давления в момент, когда воздушная масса обтекает препятствие. Устройство отклоняет потоки воздуха, усиливая идущий из дымохода основной поток.

Дефлектор хорошо выполняет свою задачу при различной силе ветрового потока, даже когда происходят его мощные порывы, в результате не происходит опрокидывание тяги. Однако при отсутствии ветра это приспособление полезно только в качестве зонта, почти не функционируя, даже время от времени при этом понижается тяга. Ввиду этого большинство профессионалов не рекомендуют монтировать это аэродинамическое устройство на газовые дымоходы.

К дефлектору, который встраивается на дымоход, предъявляются высокие требования, иногда его установка является единственным путем решения проблемы.

Благодаря дефлектору в дымоход не попадает прямой поток воздушной массы. Стандартное устройство имеет 3 части:

Верхний цилиндр, который еще называется диффузором, расширенный в нижней части. Посредством стоек прикрепляется к нижней части дефлектора.
Керамический, асбоцементный либо металлический нижний стакан.
Колпак, выполненный в виде конусовидного зонта.

У нижнего и верхнего цилиндров имеются кольцевые отбои, они отклоняют воздушную массы. Есть модели, не имеющие верхней части. В этом случае на трубу встраиваются верхний и нижний цилиндры и колпаки.

Принцип функционирования устройства прост: стенки цилиндра, который находится наверху, при ветре меняют направление воздушной массы, и она идет в обход. Происходит подсасывание продуктов горения из дымохода благодаря скольжению струй воздуха по поверхности и последующего их подъема.

Усиление тяги происходит при всех направлениях ветра. Но при горизонтальном ветре образуются завихрения воздуха внутри дефлектора, которые мешают выходу дыма. Устраняется эта проблема установкой еще 1 составной части, называемой обратный конус. Его монтируют снизу колпака.

Необходимые инструменты

Для конструирования и монтажа будут нужны:

рулетка для измерения длины составляющих;
оцинкованная сталь, из которой будут делаться все части устройства;
сварочный аппарат;
предназначенные для резки металла ножницы;
хомуты;
гайки;
болгарка;
дрель для сверления отверстий;
болты;
комплект ключей;
резьбовые шпильки.

Своими руками можно сконструировать почти все типы дефлекторов. Наиболее простым для изготовления является модель Григоровича, так как она не имеет сложных соединений.

Инструкция по монтажу

Сначала следует все рассчитать, произвести замер высоты и диаметр трубы, для определения размеров изделия, которое в результате должно получиться. Необходимо сделать чертеж. Потом для удобства можно создать картонный макет, вырезав его в полную величину (из картона все части вырезаются по отдельности), перенести размеры на оцинкованный стальной материал и сделать заготовки деталей.

Из вырезанных из металла полосок можно сделать кронштейн, не забыв про сверление в нем отверстий для гаек. Колпак тоже крепится посредством вырезанных из металла фрагментов, сверху монтируется конус. Сделанный дефлектор для дымохода своими руками позволяет увеличить эффективность отведения газов, и помогает предотвратить попадание в полость трубы различного мусора и влаги.

Сначала конструируется нижний цилиндр. Зная диаметр трубы, можно определить диаметр цилиндра.

Нужно обязательно учесть, что диаметр внутренней части цилиндра должен быть равным внешнему диаметру трубы.

Лучше соединения создавать собственноручно, используя клепки либо гайки и болты.

Перед тем как начать собирать, равномерно распределив, следует установить в нижнем конусе 3 стойки, применив резьбовые шпильки. На диффузоре закрепляют заклепками петли, сделанные из полосок металла, для скрепления его с зонтом. После ввинчивания в петли стоек для усиления закрепляют их гайками.

Потом приступают к встраиванию конструкции. Собранный дефлектор монтируют на трубу и затем крепят хомутами, следя за тем, чтобы не было никаких зазоров. На стык можно нанести термостойкий тип герметика.

Изготовление дефлектора на трубу дымохода: советы эксперта

Наверняка, кто-то мог заметить на крыше у соседа странное приспособление, именуемое, как дефлектор на дымоход. Говоря простым языком – это своеобразный конус, который надевается на оголовок трубы и выполняет защитную и не только функцию.

Дефлектор на трубу дымохода

Что такое дефлектор и зачем он нужен?

Устройство дефлектора трубы дымохода достаточно простое и более того, умело мастеру не составит труда самостоятельно изготовить подобное приспособление. Зачем, для чего он нужен? Главная задача любого устройства – это усиление тяги в дымоходе, происходит это за счет отклонения воздушных масс. То есть, для понимания нужно знать простые физические процессы. Ветер наталкивается на определенное препятствие, в соответствии с чем, в зоне под «колпаком» оказывается пространство с низким давлением, таким образом, тяга и усиливается.
Исходя из расчетов специалистов, тяга при использовании таких приспособь, увеличивается, в общем, на 25%. Кроме того, довольно не плохо, «колпак» защищает канал от попадания всевозможного мусора, заносимого ветром или птицами. Стоит учесть, что работает дефлектор без изменений в любую погоду.

Виды дефлекторов

Дефлектора на дымоход могут отличаться в зависимости от конструкции и типа устройства. Итак, наиболее часто встречаемые:

Плоские.
С откидной крышкой.
Двухскатные.
Полукруглые.

В зависимости от стилистики и дизайна самого дома, дефлектор на дымоход может быть изготовлен в самых разных вариациях. К примеру, плоские на вершинники используют для оформления стиля модерн, особенно когда металл изготовления, медь. Наиболее оптимальным с точки зрения функциональности и стиля нынешних зданий, считается полукруглый дефлектор. А вот для защиты от снега, дождя лучше ставить щипцовый (двухскатный).

Разновидности дефлекторов

В основном для изготовления используют «оцинковку», она не ржавеет, достаточно неплохо взаимодействует с агрессивной средой, да и, в общем, намного долговечней. Кстати, в моду постепенно входят дефлекторы покрытые эмалью либо пластиком. Насколько практично применять пластиковый «колпак» сложно судить, скорей их устанавливают на вентиляцию, учитывая, что в классическом представлении дымохода, он попросту бы не выдержал температуры.

Кроме того, дефлекторы подразделяются на две основные группы:

Ротационные.
Статичные.

Принцип работы каждого из подвида понятен даже без описания. Статичный – это классический конусообразный козырек, который просто принимает потоки приходящего воздуха.

Дефлектор ротационный

А ротационный же, сам крутит специальный «ротор» похожий на водяную мельницу. Только в этом случае кручение происходит не за счет воды, а за счет ветра. А в итоге, в обоих случаях выполняется та же работа, только в ротационных с большим результатом.

Как работает дефлектор?

Схема дефлектора до банальности проста, уже говорилось, его изготовить можно даже собственноручно, обладая кое-какими навыками и инструментом. В основе работы лежат такое явление, как отражение потоков воздуха, от так называемой диффузионной плоскости. То есть, когда под насадку ветром заносится потоки воздуха, под диффузор, какое его правильно название, сразу вступает в силу закон Берннули. Его принцип в том, что воздух расщепляется, создается область с разряжением, что и влияет на повышение КПД.
Обычно думают, что данное устройство необходимо только при плохой тяге и установка его на нормально функционирующий дымоход не нужна. Однако, дефлекторы на трубу дымохода рекомендуются для установки и на исправно работающие каналы, ведь они способны и без того повысить высокую тягу на 25 %.

Расчет дефлектора

Расчет дефлектора или турбодефлектора важно выполнять перед установкой. Для того чтобы определить размеры и вид будущего «колпака» нужно в первую очередь ориентироваться на диаметр самого дымохода. В общем, при любом раскладе, расчет выполняется исходя из этих данных.

Если ваш канал построен по классической схеме и имеет общепринятые значения и высоту, то можно воспользоваться специальными таблицами, которых в интернете масса. В неё подставляете значение высоты канала и выбираете нужный диаметр диффузора, а также его высоту. С помощью таблицы сможете рассчитать детали дефлектора.

Кроме того, если в таблице не нашли значение высоты вашего канала, то можно подставить средние размеры. К примеру, высота «колпака» должна быть равна 1,6 -1,7 d, ширина диффузора 1,2 – 1,3 d, ширина «колпака» 1,7- 1,9 d, d – это значение внутреннего диаметра дымохода.

Самостоятельное изготовление устройства

Дефлектор для дымохода изготовленный своими руками будет соответствовать тем же требованиям, что и покупной, главное придерживаться общих правил и размеров для таких устройств.
Расчет уже произвели, информация по этому поводу дана в прошлом абзаце. Теперь вам необходимо определиться с тем, какой материал лучше использовать:

медь;
«оцинковку»;
«нержавейку».

Выбирать советуем медь, учитывая расположение дефлектора на крыше, куда постоянно забираться будет проблематично, делать нужно из износостойкого материала, хорошо справляющегося с атмосферными явлениями.

Усилитель тяги дымохода своими руками делается по такому сценарию:

Чертим на бумаге все детали, «колпак», диффузор…
Переносим все на плоскость прямоугольного, квадратного отрезка металла, обводим и вырезаем.
Соединяем отрезанные детали с помощью «клепок» или болтов.
Из того же метала, изготавливаем хомут (кронштейн) для закрепления на трубе.
Прикрепляем обратный конус.

Сначала его нужно собрать, никогда не проводите эти работы на крыше. Первым делом на цилиндре фиксируем болтами или хомутом диффузор, на него колпак с обратным конусом.

Особенности монтажа

Монтаж дефлектора представляет особую опасность, так как работа предстоит на высоте. Поэтому позаботьтесь заранее о безопасности. Приделайте страховочные стропы, веревки, чтобы уберечь себя от падения. Обзаведитесь помощником. Кстати, еще раз напоминаем, что проводить сборку самого устройства лучше на «земле», а после только вставить цилиндр на саму трубу либо в трубу, здесь уже зависит от того, какой размер вы выбрали. Правильно установленный зонт дымника, позволит значительно повысить приток свежего воздуха, а также улучшит отток продуктов горения.

Изготовление дефлекторов на дымоход своими руками

Функция отопительного прибора отражается в том, как воздух циркулирует в системе, удаляя дым. Если эти механизмы не отлажены, процесс горения топлива будет нарушен и в помещение будет поступать угарный газ, наносящий серьезный вред здоровью.

Иногда правильные параметры дымохода – сечение, высота и конфигурация – не могут нормализовать работу печи или камина. В этих ситуациях мы полагаемся на дефлекторы, установленные в верхней части дымохода.

По правилам дымоход должен быть вертикальным и достаточно прямым. Рекомендуемая высота трубы над коньком крыши менее 50 см.

На дефлекторы возложена важная задача выравнивания или увеличения тяги отопительных приборов. Помощником прибора в этом деле является ветер. Это создает пространство с обедненным воздухом и выталкивает в него продукты горения, которые не могли выйти из дымохода.

На дефлекторы также возложен ряд других задач, способствующих улучшению работы дымохода в целом. Это устройство блокирует попадание дождевой воды и снега в систему отопления. Благодаря дефлектору печь работает бесперебойно даже в дождливые дни.

Содержание

Принцип работы флюгера
Изготовление дефлекторов
По конструкции флюгера делятся на следующие виды:
Григорович Дефлектор
Дефлектор флюгера
Дефлектор Н-типа
Дефлектор ЦАГИ

Принцип работы флюгера

Функция дефлектора или флюгера заключается в следующем процессе.

При обдуве трубы ветром сверху вниз продукты сгорания топлива втягиваются через нижнее кольцевое отверстие устройства.
Если поток воздуха действует снизу вверх, газ фильтруется верхней кольцевой щелью.
Когда ветер дует горизонтально, отходы, такие как окись углерода, высасываются сразу через два отверстия.

Хуже всего флюгеры работают в ситуациях, когда ветер имеет тенденцию подниматься снизу вверх. Это связано с тем, что зонт отталкивает воздушные потоки и направляет их в сторону, противоположную движению продуктов горения.

Для обеспечения работы дефлектора независимо от направления ветра купол устройства отформован в виде двух конусов, соединенных в основании. Нижнему конусу отводится специфическая роль – отталкивание воздушного потока и продуктов сгорания топлива, выталкивание их в сторону и в выходное отверстие трубы.

Изготовление дефлекторов

Дефлектор дымохода представляет собой устройство, которое состоит из трех основных частей: нижнего цилиндра, верхнего стакана (рассеивателя) и конического колпака (зонтика).

Нижний цилиндр изготавливается из труб, материал которых асбест, металл или керамика. К этому элементу крепится верхний стакан, закрепленный на трех-четырех стойках, увеличивающихся книзу. Поверх него надевается коническая шляпа, иногда называемая зонтом.

Анемоскоп устанавливается особым образом, чтобы дующий во все стороны ветер не создавал препятствия для удаления газов. Воздушный поток должен способствовать выходу продуктов сгорания, притягиваемых к верхнему и нижнему кольцам.

Рассеиватели и зонты чаще всего представляют собой изделия из оцинкованной стали. Лучшим сырьем для изготовления этих деталей дефлектора является высококачественная котельная сталь. Это связано с тем, что они работают в условиях переменной влажности, неожиданных изменений температуры и высокого риска появления ржавчины.

По конструкции флюгера делятся на следующие виды:

Дефлектор Григоровича.
Дефлектор флюгера.
Н-образный дефлектор.
Дефлектор ЦАГИ.
Искрогаситель.

Григорович Дефлектор

Самый популярный вид дымохода – дефлектор Григоровича. Его упрощенный дизайн позволяет легко создавать его вручную.

Нижний цилиндр дефлектора Григоровича содержит несколько патрубков. Кроме того, основными частями флюгера данного типа являются верхний цилиндр, конический элемент и два кронштейна для крепления изделия на дымоходе.

Разумнее было бы изготовить дефлектор Григоровича из жести и стали, покрытый цинком или изготовленный специально для изготовления котлов. Рекомендуемая толщина материала 0,5 мм.

Дефлектор Григоровича обладает прекрасной способностью увеличивать тягу и защищать дымоход от попадания посторонних предметов, но имеет один существенный недостаток.

Дефлектор Григоровича изготавливается поэтапно.

Подготовьте инструменты (рулетки, линейки, фломастеры, картон, ножницы по металлу, сверла, сверла, шурупы) и материалы (металлические пластины и полосы).
Определите размеры устройства. Для упрощения расчетов воспользуемся формулой отношения параметров дефлектора. По их данным, высота дефлектора в 1,6 раза больше диаметра дымохода, ширина диффузора в 1,2 раза больше диаметра дымохода, а ширина колпака в 2 раза больше диаметра дымохода.
Нарисуйте каждую часть на картоне. Полученные шаблоны вырезаются, соединяются между собой и проверяются, соответствуют ли размеры правильным параметрам.
Обведите контуры всех картонных деталей на металлической пластине, убедившись, что в них нет ошибок. Заготовки вырезаются ножницами по металлу.
После прокатки одной из деталей формируется цилиндр – корпус диффузора. По краям изделия просверливаются два отверстия, в которые вставляются саморезы.
Аналогично изготовлению корпуса диффузора изготавливается внешний цилиндр. Вслед за ним изготавливают колпачок для устройства. То есть сверните две металлические заготовки в конусы и соедините их концы.
На верхнем конусе, чуть большем, чем нижний, отрезают и загибают 6 ножек. Этот продукт оснащен нижним конусом с кромками, который предварительно оснащен ножками для соединения с диффузором.
Изготовленный зонт соединяется с внутренним цилиндром (рассеивателем) ножками. Затем поместите его во внешний цилиндр.

Дефлектор флюгера

Флюгер-дефлектор собирается из следующих деталей:

Полуцилиндр, защищающий от сильного ветра.
Крышка, препятствующая попаданию различного мусора в дымоход.
Полотно, которое вращается по направлению ветра.
Центральная ось, которая сообщается с каждым элементом крепления.
Подпятники, выполняющие задачу дополнительной фиксации устройства на дымовом канале.

По сравнению с другими устройствами для выравнивания тяги, дефлектор флюгера представляет собой усовершенствованное устройство. Работает по принципу корабельного паруса. Дефлекторные флюгеры имеют вращающееся тело, которое приводится в движение под действием ветра.

Изготовление дефлекторных флюгеров представляет собой следующий технологический процесс.

Вырежьте и сформируйте нижний и верхний цилиндры из металлической пластины. Нижний имеет стойку, прикрепленную к гайкам и болтам. Затем прикрепите верхний цилиндр к конструкции и закрепите хомутами. На конце стойки с помощью заклепок закрепляют перевернутый конус, получая таким образом основание флюгера.
От трубы диаметром 1,3 см отрезается кусок длиной 12,5 см – опора флюгера. На одном конце трубы имеются дополнительные винты, необходимые для крепления. Внутрь изделия вставляют подшипник и приваривают к бокам две стальные полосы и наклоняют так же, как купол. Важно, чтобы пластины не мешали движению конструкции внутри круга.
Установить розу ветров с помощью компаса. Вращающаяся часть закрыта колпачком для предотвращения попадания влаги внутрь корпуса.
На резьбу трубы надеваются заглушки из стали, внешне напоминающие стрелы. Флажок с противовесом крепится.

Дефлектор Н-типа

Форма Н-образного дефлектора представляет собой форму повторяющейся буквы. Устройство крепится особым образом. Устье дымохода стыкуется с патрубком того же сечения, после чего устанавливаются еще две части слева и справа.

Преимущества Н-образного дефлектора:

При включении в систему горизонтальной части устройство работает без защитного козырька, так как горловина дымохода уже защищена от попадания внутрь посторонних предметов.
Положительное влияние на сцепление независимо от направления ветра.

Дефлекторы Н-типа устанавливаются только в дымоходах предприятий или котельных, и их эксплуатация требует значительных энергоресурсов. Поэтому делать его дома нецелесообразно.

Дефлектор ЦАГИ

Дымоход или дефлектор ЦАГИ состоит из входной трубы, диффузора, корпуса, зонта и крепежных элементов. Цилиндры устройства бывают круглыми или прямоугольными. Устанавливайте на расстоянии 1-1,6 метра от крыши во избежание неисправности дефлектора.

Преимущества дефлекторов ЦАГИ:

Страхование головы филиала для удаления дыма от опасного повреждения.
Оснащен цилиндрическим экраном для предотвращения появления неточных сквозняков даже в каналах значительного сечения.
Возможность использования более экономичных вариантов материалов при изготовлении устройства (нержавеющая сталь может быть заменена пластиком в условиях холодного дегазирования).

Недостатками дефлектора ЦАГИ являются:

Попадание в дымоход капель дождя или снега. Для этого требуется установить на устройство специальную заглушку.
Комплексные установки зимой. Это связано с тем, что в данный момент внутренние стенки устройства покрыты слоем льда, который может герметизировать проходное сечение.
Сильная чувствительность к направлению ветра (из-за совершенно безветренной погоды или едва заметного дыхания дефлектор создает сопротивление сквозняку).

Дефлектор ЦАГИ отлично работает даже при сильном ветре. Устройство желательно устанавливать как можно выше на крыше, так как это положительно влияет на процесс улучшения тяги.

Магазин №1 для каминов и теплоотражателей

27 вопросов и 27 Ответов

Задать вопрос

Дейл Х.

из Фейетвилля, Северная Каролина спросил:

14 февраля 2023

Существуют ли такие вещи, как отдельно стоящие теплоотражатели?

1 Ответ

У нас есть отдельно стоящий теплозащитный экран. Он не предназначен для уменьшения расстояния до горючих материалов и не предназначен для постоянного крепления к стене. Это теплозащитный экран, который можно разместить перед дровяной печью для защиты маленьких детей.

Представлено: Кэти О. 14 февраля 2023 г.

Ответ

Ty P.

из Мемфиса, Теннесси спросил:

15 декабря 2022 г.

Можно ли установить вытяжку на сборный камин?

1 Ответ

Это возможно, если у вас гладкий/излучающий блок, но вытяжка не должна крепиться к блокам с жалюзи/вентиляционными отверстиями над и под отверстием.

Представлено: Тайлер М. 15 декабря 2022 г.

Ответ

Wayne C

из Корпус-Кристи, штат Техас спросил:

18 января 2022 г.

Есть ли у вас вытяжки для арочного проема диаметром 39 дюймов?

1 Ответ

К сожалению, мы не предлагаем арочные вытяжки.

Представлено: Девон П. 18 января 2022 г.

Ответить

Кэтлин С

из Виллас, Нью-Джерси спросил:

13 января 2022 г.

У вас есть дефлектор для газового камина 60?

1 Ответ

Нет, к сожалению, наш самый длинный капюшон имеет ширину около 48 дюймов.

Представлено: Тайлер М. — Мастер очага NFI 13 января 2022 г.

Ответ

Терри И.

из Оберн, Джорджия спросил:

22 июля 2021 г.

Можете ли вы установить вытяжку на мраморное окружение?

1 Ответ

Да, однако вы должны следить за тем, чтобы не треснуть окружающий мрамор, что возможно.

Представлено: Тайлер М. — Мастер очага NFI 22 июля 2021 г.

Ответить

Тэмми

из Льюисвилля, Огайо спросил:

2 июня 2021

Мне нужна 19-дюймовая вытяжка для камина без вентиляции. Вы носите такой размер?

1 Ответ

К сожалению, нет. Наша наименьшая ширина составляет 28 дюймов.

Представлено: Аарон Д. 3 июня 2021 г.

Ответить

Нэнси

28 января 2021 г.

Можно ли использовать вытяжку на камине без вентиляции или коробка станет слишком горячей и вызовет пожар?

1 Ответ

Колпак действительно можно использовать на топках без вентиляции.

Представлено: Оуэн О. 28 января 2021 г.

Ответить

Тим П

из Техаса спросил:

7 ноября 2020 г.

У меня есть телевизор над уличным камином. Какой теплоотражатель посоветуете?

1 Ответ

К сожалению, у нас нет вытяжек, предназначенных для использования вне помещений для такого применения.

Представлено: Тайлер М. — Мастер очага NFI 9 ноября, 2020

Ответить

Beverly M

13 октября 2020 г.

Что можно использовать для направления тепла наружу для максимального обогрева помещения?

1 Ответ

В зависимости от вашего применения вы можете или не можете использовать воздуходувку. Это будет толкать нагретый воздух от огня в комнату. Однако не все модели или приложения поддерживают такую функцию.

Представлено: Тайлер М. — Мастер очага NFI 14 октября 2020 г.

Ответ

Carolyn C

из Юго-Восточной Каролины спрашивал:

1 октября 2020 г.

У меня есть большой каменный дровяной камин с облицовкой из цельного дуба (около 9-10 дюймов кирпича между отверстием камина и ближайшим деревянная поверхность) У нас есть стеклянные дверцы камина. Какой тип теплового дефлектора/колпака следует использовать? Крепление на перемычку, поверхностное крепление или что-то другое?

1 Ответ

Мы рекомендуем накладную вытяжку, которая устанавливается на кирпич над каминным проемом.

Представлено: Тайлер М. — Мастер очага NFI 1 октября 2020 г.

Ответить

Richard J

22 августа 2020 г.

Есть предложения, как прикрепить это к гранитной плитке?

1 Ответ

Не рекомендуется крепить вытяжку к плитке или граниту, так как в процессе монтажа могут появиться трещины в окружающей области.

Представлено: Тайлер М. — Мастер очага NFI 24 августа 2020 г.

Ответить

Steve E

7 августа 2020 г.

Они подходят для улицы? Будут ли они ржаветь?

1 Ответ

Нет, эти вытяжки предназначены для использования внутри помещений.

Представлено: Тайлер М. — Мастер очага NFI 10 августа 2020 г.

Ответ

Чад

из Миннеаполиса, Миннесота спросил:

11 мая 2020 г.

У вас есть 36-дюймовый капюшон высотой всего 1 дюйм?

1 Ответ

Нет, вытяжки высотой 1 дюйм у нас нет.

Прислал: Тайлер М. — Мастер очага NFI 12 мая 2020 г.

Ответить

Джозеф С.

из Лисбурга, Флорида спросил:

9 марта 2020 г.

У вас есть дефлектор колпака для линейного камина?

1 Ответ

Большинство линейных каминов стандартно поставляются с навесом, если это необходимо. У нас есть несколько регулируемых вытяжек для поверхностного монтажа, но совместимость с вашим устройством будет определяться шириной проема вашего камина,

Представлено: Келси С. 10 марта 2020 г.

Ответ

Jerry

из Северной Каролины спросил:

26 декабря 2019 г.

У вас есть 8 -дюймовый навес или квадратный конец? быть самым большим выступом на капюшоне, который мы будем носить с квадратным концом или каким-либо иным образом

Представлено: Оуэн О. 26 декабря 2019 г.

Ответить

Art B.

из Йорктауна, Вирджиния спросил:

1 декабря 2019 г.

У вас есть вытяжка шириной 40 дюймов, которая крепится к каминной топке со стеклянной дверью?

1 Ответ

Нет, наши стеклянные колпаки имеют ширину 36 и 42 дюйма.

Представлено: Тайлер М. — Мастер очага NFI 2 декабря 2019 г.

Ответ

Том М.

из Спокана, Вашингтон спросил:

25 ноября 2019 г.

У вас есть что-нибудь для наружного использования, например, для беседки?

1 Ответ

Нет, мы не продаем универсальные уличные каминные вытяжки.

Представлено: Тайлер М. — Мастер очага NFI 26 ноября 2019 г.

Ответить

Дэйв

из Пасадены, штат Техас спросил:

4 ноября 2019 г.

У меня есть газовый дровяной камин, который работает очень хорошо. Для чего именно нужен капюшон?

1 Ответ

Колпак используется в качестве отражателя тепла для уменьшения/минимизации количества тепла от камина, поднимающегося к стене и каминной полке/потолку над ним.

Представлено: Тайлер М. — Мастер очага NFI 5 ноября 2019 г.

Ответить

Тодд

из Кентукки спросил:

2 ноября 2019 г.

Если я установлю вытяжку, могу ли я уменьшить высоту моей каминной доски?

1 Ответ

Нет, вытяжка не снизит и не уменьшит требования к свободному пространству каминной доски, указанные для вашего камина/вставки.

Представлено: Тайлер М. — Мастер очага NFI 4 ноября 2019 г.

Ответить

Базз

из Гринвилля, шт. Южная Каролина спросил:

28 февраля 2019 г.

Кирпичный камин; журналы свободного газа; нет камина; 53 дюйма до потолка; Нужен ли мне капюшон?

1 Ответ

Ваша установка должна работать без колпака.

Представлено: Бреннан В. 28 февраля 2019 г.

Ответить

Кэролин М

из Варшавы, IN спросил:

3 января 2018 г.

Делаете ли вы вытяжку для камина размером 39″ X 6″, которая не регулируется?

1 Ответ

Нет.

Представлено: Оуэн 3 января 2018 г.

Ответ

Murrell J

из Мерфрисборо, Теннесси спросил:

7 декабря 2017 г.

Не хочу сверлить отверстия и т. д. …. есть ли такая вещь, как магнитная вытяжка для камина теплоотражатель?

1 Ответ

К сожалению, у нас нет вытяжек, которые не требуют сверления.

Представлено: Бреннан В. 7 декабря 2017 г.

Ответить

Рита

из Саммервилля, Южная Каролина спросила:

31 октября 2014 г.

В чем разница между вытяжкой, устанавливаемой на перемычку, и вытяжкой, устанавливаемой на поверхности? Кроме того, если написано, что он 6 дюймов, значит ли это, что он выступает из камина на 6 дюймов?

1 Ответ

Колпак с креплением на перемычку предназначен для вставки в каминный проем и крепления к перемычке с помощью крепежных элементов. Вытяжка для поверхностного монтажа предназначена для крепления к облицовке камина непосредственно над отверстием. Размер 4 или 6 дюймов обозначает выступ колпака с лицевой стороны камина вперед от каминного отверстия.

Представлено: Крис С. 31 октября 2014 г.

Ответить

Луиза

из Мемфиса, Теннесси спросила:

31 марта 2014 г.

Есть ли причина не устанавливать вытяжку на вентилируемый газовый камин? Я знаю, что это уменьшит тепло, идущее к каминной полке, и защитит ли кирпич наверху камина от сажи?

1 Ответ

На вентилируемый газовый камин можно установить вытяжку. Обычно отвод тепла к каминной полке не такой уж экстремальный, но случайный отвод тепла вниз может со временем привести к накоплению сажи. Капюшон поможет решить эту проблему.

Представлено: Коллин С. — Мастер очага NFI 1 апреля 2014 г.

Ответить

Майк

из Расселвилля, Кентукки спросил:

28 февраля 2013 г.

Что означает «прямой конец»?

1 Ответ

«Квадратный конец» относится к форме самой вытяжки, которую вы можете видеть на рисунке/диаграмме выше

Представлено: Тайлер М. — сертифицированный специалист NFI 28 февраля 2013 г.

Ответить

Элейн С

из Мемфиса, Теннесси спросил:

6 февраля 2013 г.

Как правильно измерить вытяжку камина?

1 Ответ

Если ваша стеклянная крышка камина представляет собой дверной узел с открывающейся дверью, вам необходимо измерить расстояние от внешней стороны до внешней стороны сборки. Если крышка представляет собой неподвижную стеклянную панель, вам нужно измерить металл с обеих сторон стеклянной панели.

Представлено: Коллин С. — Мастер очага NFI 6 февраля 2013 г.

Ответить

Гэри Э.

из Алабамы спросил:

14 ноября 2012 г.

Как крепится вытяжка на перемычке?

1 Ответ

Вытяжка с креплением на перемычку устанавливается на существующую перемычку камина. Если у вас есть перемычка, она будет расположена под кирпичами в верхней части топки. Вытяжка с креплением к перемычке крепится к перемычке винтами.

Представлено: Маган Б. от 15.11.2012

Теплоотражатель сайдинг для горизонтального круглого дымохода Т

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Kingsman — Теплозащитный экран для окончаний горизонтального круглого дымохода

Теплозащитный экран Kingsman для окончаний горизонтального круглого дымохода защитит ваш сайдинг от возможного возгорания из-за жары, и вы не будете беспокоиться о пении или другие следы тепла на стороне вашего дома. Экран изготовлен из тщательно подобранного металла, эффективность которого была проверена, поэтому плоские и выступающие компоненты работают вместе, эффективно защищая ваш сайдинг от возгорания и обугливания. для использования с круглым окончанием дымохода.

Особенности

Тип: боковой щит
Эффективность проверена
Плоские и экструдированные компоненты для блокирования тепла
Защита горючего сайдинга от возгорания и обугливания
Изготовлен из тщательно подобранного металлического сплава для устойчивости к нагреву
Для круглого (FDVHT) вентиляционного отверстия

Жители Калифорнии: См. предложение 65 ПРЕДУПРЕЖДЕНИЕ

О производителе:

Kingsman создала собственную дистрибьюторскую сеть в 19 году. 96, но корни компании уходят гораздо дальше. Основатель компании Рассел Рейхер изготовил свою первую газовую печь на дровах в 1976 году, а в 1983 году за ней последовала инновационная линейка газовых каминов и отдельно стоящих печей. Инновации постоянно находятся в авангарде деятельности Kingsman, и каждый аспект каждого газового прибора постоянно пересматривается для повышения производительности. , внешний вид и стоимость, и каждый продукт полностью сертифицирован для использования в Канаде и США. Компания Kingsman, расположенная в самом сердце Северной Америки, гордится тем, что обеспечивает высокое качество по разумной цене.

Получить между —

В Belleflame мы считаем, что шопинг должен быть простым, беззаботным и, самое главное, приятным. Вот почему мы прилагаем все усилия, чтобы предоставить вам лучшие продукты, цены и обслуживание клиентов в отрасли.

Вот лишь несколько причин, почему вы должны выбрать нас:

Широкий выбор продуктов: Мы предлагаем широкий выбор высококачественных продуктов от ведущих брендов отрасли. Независимо от того, что вы ищете, у нас есть что-то для всех.
Без налога с продаж, без скрытых комиссий: только самые низкие цены на рынке. Когда вы делаете покупки у нас, вы можете быть уверены, что цена, которую вы видите, это цена, которую вы заплатите. Независимо от того, где вы живете, вы можете наслаждаться беспошлинной торговлей с нами.
Быстрая и бесплатная доставка: Мы понимаем, что вы хотите получить товары как можно скорее. Вот почему мы предлагаем быструю и бесплатную доставку для всех заказов.
Легкий возврат: Мы хотим, чтобы вы были полностью удовлетворены своей покупкой. Если по какой-либо причине вы недовольны, просто дайте нам знать, и мы все исправим.

Подтверждение заказа:

Как только вы разместите свой заказ, вы получите подтверждение по электронной почте. После этого мы дважды проверяем, все ли заказанные товары есть на складе и доступны для немедленной отправки. Если ваш заказ доступен для доставки в течение объявленного периода времени, мы отправим его для отправки на склад. Если ожидаемое время доставки превышает заявленные сроки, мы свяжемся с вами по электронной почте и/или телефону, чтобы подтвердить заказ.

Доставка заказа:

В течение 1 рабочего дня с момента отправки товара вы получите подтверждение по электронной почте с номером отслеживания. Если вы не получите информацию об отслеживании в течение шести рабочих дней с момента заказа, свяжитесь с нами.

Расчетное время прибытия:

Обычно доставка осуществляется в течение 2-10 рабочих дней. Изготовленные на заказ продукты обычно доставляются в течение 3–5 недель. Если ожидаемая дата доставки вашего заказа выходит за рамки заявленных 2-10 рабочих дней, наша служба поддержки клиентов свяжется с вами, чтобы подтвердить, согласны ли вы с этой датой.

Покрываемые районы:

Все предполагаемые даты доставки и стоимость доставки, рекламируемые на веб-сайте, относятся только к континентальной части США. Пожалуйста, свяжитесь с нашей службой поддержки клиентов, чтобы обсудить время и стоимость доставки на Гавайи или Аляску. Мы не отправляем товары напрямую в Канаду, но можем отправить ваш заказ транспортной компании по вашему выбору.

Повреждения:

Очень важно, чтобы вы осматривали упаковку своих товаров по прибытии и проверяли, получили ли вы все коробки, указанные в квитанции о доставке. Если вы заметили какие-либо повреждения или недостачу посылок, необходимо отметить это в накладной, сфотографировать и отказаться от доставки . В примечании должно быть написано « отклонено из-за повреждения «. Также необходимо сфотографировать коробку со всех сторон и отправить нам в течение 2-х дней. Если перед вскрытием коробки видимых повреждений нет, обратите внимание: « при дальнейшем осмотре могут содержаться скрытые повреждения «. Если вы заметили какие-либо повреждения после получения доставки, не выбрасывайте коробку, а свяжитесь с нами с фотографиями. После того, как мы получим от вас информацию об отказе в доставке или скрытом повреждении, мы немедленно инициируем претензию к транспортной компании или производителю. После того, как заявка будет полностью обработана, мы отправим все замены абсолютно бесплатно для вас.

Отмена и возврат средств:

Мы можем отменить ваш заказ абсолютно бесплатно до того, как будет создана транспортная этикетка или коносамент, или до того, как начнется изготовление индивидуального заказа. Товары, изготовленные по индивидуальному заказу, не подлежат возврату после начала производства. Чтобы иметь право на возврат, предмет должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили. Он также должен оставаться в оригинальной упаковке, и упаковка должна быть в идеальном состоянии. Мы не взимаем плату за пополнение запасов или стоимость обратной доставки. Все подходящие возвраты на 100 % бесплатны. Заказы, доставленные за пределы США, не подлежат возмещению. Если ваш заказ прибыл поврежденным, применяется раздел «Ущерб». Наша политика возврата длится 45 дней. Если с момента покупки прошло 45 дней, к сожалению, мы не можем предложить вам возврат средств. Пожалуйста, свяжитесь с нами перед возвратом товара, чтобы обсудить детали доставки. Все возвраты будут произведены на кредитную карту или счет PayPal, который вы использовали для покупки, в течение 2 дней после того, как все возвращенные товары поступят на наш склад.

Компания Belleflame стремится предоставлять нашим клиентам лучшие цены на рынке. Вот почему мы предлагаем 110% гарантию лучшей цены. Если вы найдете более выгодное предложение на тот же продукт в другом месте, просто сообщите нам об этом, и мы предложим вам дополнительную скидку на 10%.

Мы считаем, что покупки должны быть легкими, удобными, а главное доступными. Вот почему мы прилагаем все усилия, чтобы предложить вам самые низкие цены на товары, которые вы любите. Но если вам удастся найти более выгодное предложение в другом месте, мы приложим все усилия, чтобы убедиться, что вы получите наилучшее предложение.

Вот как это работает:

Найдите тот же товар по более низкой цене у другого продавца.
Свяжитесь с нами и сообщите подробности предложения, включая веб-сайт или название магазина, название продукта и цену.
Мы проверим цену и повысим ее еще на 10%.

Это так просто! Наша 110% гарантия лучшей цены гарантирует, что вы всегда получите наилучшую возможную сделку, когда будете делать покупки у нас. Итак, зачем ждать? Начните делать покупки прямо сейчас и почувствуйте разницу покупок с Belleflame.

American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Каминный колпак, навес или теплоотражатель — проект «Маленький дом»

Я просматривал фотографии каминов в исторических домах. Я пытался решить, что будет выглядеть лучше или, по крайней мере, не глупо, когда я попытаюсь использовать старинную каминную полку с новой эффективной газовой печью.

Идея отнюдь не нова. Фото отопительных печей, встроенных в камины, очень много. Они, вероятно, делали это с тех пор, как были изобретены печи.

Печь в закрытом камине, Дом Джеймса Худа, Флоренция, Алабама
Исследование исторических зданий Америки, Отдел эстампов и фотографий Библиотеки Конгресса
Фотограф Алекс Буш

На этой фотографии есть несколько вещей. Самая нижняя часть под ножками – это плинтус. Если я сделаю каминную полку выше, чтобы она не была достаточно близко, чтобы загореться, я подумал о том, чтобы просто построить постамент. Здесь плинтус – это точная высота базовой обвязки на стене. Плинтус на нашей каминной полке уже такой же высоты, как и наши плинтуса.

(Нижняя часть — цоколь. Ножки называются ножками, косяками или пилястрами.)

Потом я заметил еще кое-что. Видите этот кусок металла над плитой и под камином?

Камин с вытяжкой, Дом Джеймса Гуда, Флоренция, Алабама
Обзор исторических зданий Америки, Отдел печати и фотографий Библиотеки Конгресса
Фотограф Алекс Буш

Это вытяжка для камина. Каминный колпак устанавливается над камином, чтобы направлять тепло, когда он поднимается от каминной полки.

Однажды я его заметил, я видел его на многих каминах. Не знаю, почему я раньше этого не замечал. Я почти уверен, что никогда не жил в доме, где они были.

Камин с вытяжкой и нагреватель в наихудшем случае, Дом Джеймса Гуда, Флоренция, Алабама
Обзор исторических зданий Америки, Отдел печати и фотографий Библиотеки Конгресса
Фотограф Алекс Буш

Это наихудший сценарий использования обогревателя в дымоходе камина. U в трубе потому, что печь имеет верхнее отверстие. Просто вау… Пришлось поделиться. Неважно, что у вас есть, теперь вы знаете, что могло быть и хуже.

Но у камина есть колпак.

Каминные вытяжки

Каминные колпаки до смешного легко найти. Они бывают разных размеров, а некоторые из них регулируются, как карниз для штор.

Чем больше они расширяются, тем сильнее отклоняется тепло.

Elite Canopy Вытяжка для камина

Вытяжка для камина

Вытяжка для камина, которая значительно расширяется, иногда называется навесом. Этот от Elite расширяется на 6 дюймов.

Репродукция навеса камина из полированной латуни

Я посмотрел на eBay и нашел несколько отличных репродукций. Доступно гораздо больше, если вы расширите поиск, включив в него международных продавцов eBay. В Соединенном Королевстве их много, как новых, так и бывших в употреблении. Если вы никогда раньше не покупали международные товары на eBay или это было давно, вы будете удивлены тем, как дешево они стоят и как быстро они доставляются. Даже мебель стоит дешевле и доставляется быстрее, чем я ожидал.

Репродукция навеса камина из никеля и черной эмали

Также обратите внимание на бывшие в употреблении. Если они подходят, вы можете найти что-то супер крутое.

Искать вытяжку для камина на eBay >
Искать навес для камина на eBay >

Теплозащитные экраны для защиты каминной доски

Поставка дымохода Копперфилда Щит для каминной полки HomeSaver

Как только я понял, что ищу, я нашел много вещей. Это каминный щит.

Несколько человек рекомендовали его, когда ставили очень горячие газовые камины без вентиляции под каминную полку. Люди говорили, что это работало с каминными полками, которые находились всего в 10 дюймах над огнем и примерно в 14 дюймах над огнем.

Защитная крышка каминной доски Meeco Red Devil

На этом рисунке показаны два способа использования защитной защиты каминной доски. Я думаю, ты захочешь защитить все, что может сгореть.

Защита каминной доски Red Devil от Meeco
Защищает существующие каминные полки от тепла, выделяемого каминными топками и печами. Сокращает монтажные зазоры до 50%. Изготовлен из листового металла 24-го калибра, который можно легко обрезать по размеру. Черная оксидная отделка может быть окрашена в соответствии с декором. В комплект входит 47 дюймов. длинная защита каминной доски, все монтажное оборудование и инструкции.

A-Team Performance Тепловой экран из алюминизированного стекловолокна на клейкой основе

Теплозащитный экран из алюминизированного стекловолокна на клейкой основе

Я не знаю, сможем ли мы что-то с этим сделать, но приятно знать, что он существует.

A-Team Performance Теплозащитный экран из алюминизированного стекловолокна на клейкой основе
Изготовленный с алюминированной отделкой, которая представляет собой гибкий и прочный тканый кремнезем, этот тепловой барьер с алюминированной клейкой основой может выдерживать палящую температуру выше 2000 градусов по Фаренгейту. Его отражающая поверхность по-прежнему может экранировать тепло и обеспечивать максимальную защиту.
Клейкий композит на спине
Отражает 90 % лучистого тепла

Вывод: мне не о чем беспокоиться. Мы можем получить печь, которую хотим, и использовать каминную полку, которую я люблю, и мы можем переоборудовать ее, чтобы дом не сгорел дотла.

(Наш дом сгорел, когда я был ребенком. Нас не было дома, но мы потеряли абсолютно все. Такое бывает.)

Нравится:

Нравится Загрузка…

Решения для вашего камина на Windy Дни

Дом
Камины
Решения для вашего камина в ветреные дни

Независимо от того, используете ли вы дрова или газовый камин, у вас могут возникнуть проблемы, когда на улице ветрено. Это могут быть сложности с разведением огня, скопление дыма в доме или просто слышно, как ветер дует в дымоходе или вентиляционной трубе. Итак, что происходит? Как возникают эти проблемы? Самое главное, что можно сделать для решения этих проблем?

ПРОБЛЕМЫ ВЕТРА

Будь то звук ветра, дующего в верхнюю часть дымохода, или ветер, толкающий воздух в дымоход, вы можете столкнуться с множеством интересных сценариев. К счастью, это обычно быстрое решение, и у вас может быть несколько различных возможных решений.

Если вы планируете много пользоваться своим камином, лучшим вариантом для вас может стать герметизирующий клапан с замком. Уплотнительная заслонка с замком представляет собой подпружиненный колпачок, установленный в верхней части дымохода. Кабель проложен по дымоходу в топку. Перемещение ручки на тросе открывает или закрывает дымоход. Они весьма эффективны для полной герметизации дымохода и предотвращения потери теплого воздуха, когда камин не используется. Если ваш демпфер сломался, и вам интересно, как это исправить, часто это лучшая альтернатива. Установка может быть немного сложной. Это проект, который, вероятно, лучше оставить профессионалам в вашем местном WE LOVE FIRE® магазин.

Еще одним вариантом может быть специализированная кепка. Направляющие ветры колпачки, называемые колпаками дымоходов, предназначены для вращения, чтобы исключить нисходящий поток дымохода при ветре. Другая кепка, которую иногда называют шляпной, вращается под действием ветра. Идея здесь заключается в том, что чем сильнее дует ветер, тем больше вращаются лопасти и помогают тяге двигаться вверх и наружу из дымохода.

Все колпаки дымоходов для дровяных каминов и печей, независимо от их конструкции, предназначены для защиты от дождя, снега и мелких существ. Они должны быть изготовлены из нержавеющей стали.

Если ваш дом находится на стадии строительства или вы занимаетесь ремонтом дымохода, ознакомьтесь с замечательной статьей Научно-исследовательского центра «Апровечо» о конструкции дымоходов для ветреных районов.

ДРОВЯНЫЕ КАМИНЫ

Обратные и нижние тяги в дровяных дымоходах могут быть сложными и иногда трудно диагностируемыми. Плохая тяга — верный путь к проблемам, начиная с задымления дома.

Может быть несколько причин, по которым вам трудно разжечь огонь в вашем дровяном приборе. Наиболее распространенными причинами являются плохое снабжение древесиной и проблемы с чертежами. Часто причиной является грязный, забитый или холодный дымоход. Другая возможность – дымоход, не соответствующий стандартам кодекса.

Продолжительный сильный ветер или сильные порывы ветра могут вызвать обратную тягу, т. е. ветер гонит воздух назад или вниз по дымоходу, вместо того, чтобы тяга поднимала и выбрасывала дым из трубы. Не путайте порывы ветра с отрицательным давлением воздуха. Сильный порыв ветра с определенного направления может вызвать периодический нисходящий поток. Но при отрицательном давлении воздуха в помещение будет поступать постоянный поток холодного наружного воздуха.

Дровяной камин Ambiance Flair

ГАЗОВЫЕ КАМИНЫ

Иногда порывы сильного ветра могут затруднить розжиг газовых каминов. В экстремальных случаях контрольная лампочка может иметь проблемы с включением или постоянным включением. В таких ситуациях, когда было установлено, что проблема связана с ветром, на концевую заглушку можно установить экран, чтобы защитить от сильного ветра. Эти ветрозащитные экраны защищают концевую заглушку вентиляционной системы, предотвращая удары ветра по заглушке. С преобладающими зимними ветрами с запада и севера, и если ваш камин или печь выходит через западную или северную боковую стену дома, очень хорошей идеей будет установить ветрозащиту или щиток на крышке.

Газовый Камин Наполеон

КАК ГОВОРЯТ РАЗВЕДЧИКИ: БУДЬТЕ ГОТОВЫ!

При оценке работы камина в холодную и ветреную погоду необходимо учитывать множество факторов. Это может быть сложным делом. Если у вас возникли проблемы, описанные выше, и вы не знаете, как их исправить или что может подойти именно вам, обратитесь к ближайшему специалисту по WE LOVE FIRE® . Их знания и опыт помогут вам подготовиться. У нас есть подозрение, что вы действительно будете с нетерпением ждать следующей ветреной зимней ночи!

Ниже приведен список магазинов каминов и грилей, которые обслуживают Нью-Йорк (Нью-Йорк)

Ridgefield, CT Yankee Doodle, Inc. 71 Ethan Allen Highway Ridgefield, CT 06877		Visit Store Page
Findley Lake, NY Matters of The Hearth , Inc. 2842 Route 426 Findley Lake, NY 14736		Visit Store Page
Marathon, NY Papa Bear’s Riverside Stoves 96 Cortland Street Marathon, NY 13803		Visit Store Page
Maspeth, NY NYC Fireplaces & Outdoor Kitchens LLC.0477 The Hearthside Shoppe 1024 Military Turnpike Plattsburgh, NY 12901
Syracuse, NY Hearth and Home of Syracuse 6701 Manlius Center Rd Syracuse, NY 13057		Посетите страницу магазина
Ютика, Нью-Йорк The Hearth Shop @ Universal Hearth Stores Inc. 1420 Champlin Ave Ютика, Нью-Йорк 13502		Visit Store Page
Williamsville, NY American Eagle Fireplace LLC 8455 Main Street Williamsville, NY 14221
Yorktown Heights, NY Fire Glow Distributors, Inc. 173 Tomahawk St Yorktown Heights, NY 10598		Посетите страницу магазина
Barre, VT Магазин камина для камина для камина 1284 US RTE, 302 STE 10 Barre, VT 05641-2317		. Беннингтон, VT 05201	Посетите магазин Страница
Манчестер, VT Friends of the Sun 1599956864.0719	Visit Store Page
Shelburne, VT Chimney Sweep Fireplace Shop 3113 Shelburne Road Shelburne, VT 05482		Visit Store Page

For more information, contact your local магазин каминов и грилей.

‘], [‘

‘], ]; // Добавляем несколько маркеров на карту var infoWindow = new google.maps.InfoWindow({maxWidth: 500}), маркер, i; // Размещаем каждый маркер на карте for( я = 0; я

В последний раз эта статья была изменена 28 ноября 2022 г.

Автор Джозеф Бодден

Джозеф Г. Бодден — уроженец Висконсина, наполовину вышел на пенсию после 40 с лишним лет работы в области маркетинга, продаж и технического обслуживания клиентов. Из них более 23 лет он проработал в каминной промышленности в качестве менеджера очага в организации, которая управляет двумя розничными магазинами. За это время компания Bodden была сертифицирована Национальным институтом каминов в области технологий обработки древесины и газа. Он также несколько раз выбирался журналом Hearth & Home в качестве судьи ежегодной премии VESTA, которая отмечает творческий подход и инновации производителей в дизайне продукции и технологиях. Одна вещь, которую Джо находит особенно полезной, — это объяснять довольно сложные темы покупателям каминов и направлять их к конкретным продуктам, которые удовлетворят их цели. Нет ничего лучше, чем непрошенный положительный отзыв от счастливого клиента! Он любит природу, играет на гитаре и проводит время со своими пятью внуками. Бодден продолжает жить в северной части центрального Висконсина со своей невестой 46 лет.

Оставить комментарий

Не дуй в мою трубу

7 октября 2008 г.

Что вы посоветуете, чтобы не дул ветер в мой дымоход? Я только что установил свою первую дровяную печь здесь, в центральной части Северной Каролины, и кто-то сказал мне, что мне нужно защищаться от ветра. Моя жена очень чувствительна к подобным вещам, и я не хочу рисковать ее здоровьем.

Хорошая крышка дымохода должна сильно помочь, но другие факторы могут усугубить проблему, например, ветер, дующий через верхнюю часть крыши и опускающийся в дымоход, или деревья вокруг дома рядом с дымоходом, которые могут отражать ветер. Старомодные поворотные дефлекторы ветра «Голова индейца» также могут уменьшить обратный выброс дыма, но правда в том, что вы вряд ли устраните обратный выброс дыма, если у вас нет воздухонепроницаемой печи или камина с герметичными дверцами……. …………

Дело в том, что у вас, вероятно, никогда не будет ветра в дымоходе. Этого не произойдет. Некоторое количество дыма может выйти из горящей печи, если вы не откроете заслонку, а затем слегка приоткроете дверь на минуту, прежде чем полностью открыть ее с горящим огнем, но у меня никогда, никогда не было ветра в дымоходе. Даже когда торнадо приземлялся в 100 футах от дома. Ни одной золы в печи не было потревожено. Тридцать шесть деревьев повалило ветром, но в трубу не дул ветер.

Хорошая заглушка на дымоход должна сильно помочь, но другие факторы могут усугубить проблему, например, ветер, дующий с крыши на дымоход, или деревья вокруг дома рядом с дымоходом, которые могут отражать ветер. Старомодные поворотные дефлекторы ветра «Голова индейца» также могут уменьшить обратный выброс дыма, но правда в том, что вы вряд ли устраните обратный выброс дыма, если у вас нет воздухонепроницаемой печи или камина с герметичными дверцами……. …………

Ваш дымоход должен возвышаться не менее чем на 3 фута над точкой, в которой он проходит через крышу, и он не должен заканчиваться ниже, чем на 2 фута над чем-либо в пределах 10 футов от него по горизонтали. Таким образом, дымоход, выходящий низко (близко к карнизу) из круто скатной крыши, может быть очень высоким, с прикрепленными опорными стержнями, тогда как дымоход, выходящий низко на пологую скатную крышу, может потребоваться только подняться примерно на 3 фута. . Рик

1. Во-первых, убедитесь, что у вас есть все необходимое для летнего закрытия — в частности убедитесь, что у вас есть две палочки для креозота ( это палочки для удаления креозота из деревянных котлов ), D-образная щетка, проволочная щетка и лопата.

3. В день отключения котла дайте огню полностью прогореть. Это высушит котел. Не подбрасывайте свежие дрова в огонь , но пусть сгорит до углей и пусть угли прогорят полностью. (Дополнительную информацию см. в инструкциях по сухому сжиганию .)

8. С помощью D-образной щетки протолкните конец деревянной ручки вниз по дымоходу и к передней части топки, пока он не коснется передней стенки. Откройте дверцу топки, протяните руку и потяните за ручку так, чтобы протянуть D-образную щетку через канал дефлекторной пластины . Сделайте это три раза или пока область не станет чистой.

ПРИМЕЧАНИЕ ДЛЯ владельцев печей серии GX: Печи GX не имеют дефлекторной пластины и не нуждаются в D-образной щетке. Однако требуется щетка для очистки трубки или инструмент для очистки. Инструменты для чистки GX можно найти ЗДЕСЬ . Вам необходимо проверить модель GX

Часто задаваемые вопросы по техническому обслуживанию
Как часто мне нужно осматривать дымоход/дымоход
Ежемесячно осматривайте дымоход и дымоход и очищайте их по мере необходимости. Ежегодно чистите дымоход и дымоход. Выполняйте чистку и техническое обслуживание только тогда, когда в топке нет огня и зола полностью остыла.
Как заменить прокладку дверного троса?
Веревка осядет в течение первых нескольких месяцев использования. Прежде чем менять прокладку троса, попробуйте отрегулировать дверь. Проще всего это делать вдвоем: один будет прижимать дверь к желобу, а другой будет регулировать болты. Держите дверцу плотно, но не настолько туго, чтобы с ней было трудно работать
Посетите наш интернет-магазин, чтобы заказать запасные части дверного уплотнения/прокладки и другие детали дровяной печи для наружного применения
Как очистить нижнюю зольную камеру?
Будьте осторожны. Открывайте нижнюю заднюю дверцу только тогда, когда печь выключена. Используя прилагаемый инструмент для очистки/соскабливания, удаляйте золу из нижней камеры по мере необходимости, по крайней мере, каждую неделю.

Дефлектор для дымоходной трубы своими руками – как сделать такой колпак?

Что представляет собой и для чего нужен дефлектор?

Наиболее популярные разновидности дефлекторов

Основные особенности флюгерного дефлектора

Самостоятельное изготовление дефлектора

Рекомендации специалистов

для чего нужен, как установить

Что такое дефлектор и зачем он нужен

Принцип работы дефлектора

Зачем увеличивать тягу

Виды дефлекторов для дымохода

ЦАГИ

Дефлектор Григоровича

Круглый Волпер

Тарельчатый Astato

Н-образный

Вращающийся

Флюгер

Какой дефлектор лучше выбрать

Изготовление дефлектора на дымоход своими руками

Замеры и вычисления

Чертеж

Раскрой и сборка из металла

Установка дефлектора

Какой дефлектор лучше: самодельный или покупной

Советы профессионалов

Дымовой колпак на трубу дымохода: для чего нужен и как установить

Для чего нужен грибок на трубу дымохода

Устройство дымового колпака

Как работает дефлектор на дымоходе

Виды колпаков на дымоходы

Разделение по форме

Разделение по конструкции

Какой колпак на дымоход лучше

Колпак для дымохода дома – как выбрать?

Колпак на дымоход своими руками

Необходимые материалы

Чертежи колпаков дымоходов

Расчет размеров дымового колпака

Пошаговая инструкция

Как установить грибок на дымоход

Дефлектор на дымоход: разновидности, установка

Разновидности

Для чего нужен?

Принцип работы

Необходимые инструменты

Инструкция по монтажу

Изготовление дефлектора на трубу дымохода: советы эксперта

Что такое дефлектор и зачем он нужен?

Виды дефлекторов

Как работает дефлектор?

Расчет дефлектора

Самостоятельное изготовление устройства

Особенности монтажа

Изготовление дефлекторов на дымоход своими руками

Принцип работы флюгера

Изготовление дефлекторов

По конструкции флюгера делятся на следующие виды:

Григорович Дефлектор

Дефлектор флюгера

Дефлектор Н-типа

Дефлектор ЦАГИ

Магазин №1 для каминов и теплоотражателей

Теплоотражатель сайдинг для горизонтального круглого дымохода Т

Kingsman — Теплозащитный экран для окончаний горизонтального круглого дымохода

Особенности

Каминный колпак, навес или теплоотражатель — проект «Маленький дом»

Каминные вытяжки

Вытяжка для камина

Теплозащитные экраны для защиты каминной доски

Теплозащитный экран из алюминизированного стекловолокна на клейкой основе

Нравится:

Решения для вашего камина на Windy Дни

ПРОБЛЕМЫ ВЕТРА

ДРОВЯНЫЕ КАМИНЫ

ГАЗОВЫЕ КАМИНЫ

КАК ГОВОРЯТ РАЗВЕДЧИКИ: БУДЬТЕ ГОТОВЫ!

Ниже приведен список магазинов каминов и грилей, которые обслуживают Нью-Йорк (Нью-Йорк)

Ridgefield, CT

Findley Lake, NY
