Какую гофру выбрать для проводки в деревянном доме: Негорючая гофра для кабеля в деревянном доме

Гофра для электрокабеля: нужна или нет в частном доме

Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них. Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.

Когда гофра полезна

Внутри дома:

• Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
• Ради эстетичности: открытая проводка в гофрах смотрится надежнее, добротнее, эстетичнее, чем просто кабели, проложенные по стенам и потолку.
• На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым. Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.

Снаружи:

• Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией. Это усиливает защиту от влаги и снижает вероятность механических повреждений.
• Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
• Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.

Какую гофру взять

Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться. Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.

Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам

Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.

Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке. Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки. В земле при постоянном контакте с влагой такая «броня» долго не живет.

От чего гофра защиту не гарантирует

Не стоит ждать, что такая защита проводов спасет от:

• термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
• повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
• серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом

Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.

Нужна ли гофра для проводов в каменном доме

Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.

Вот что говорят по этому поводу ПУЭ

Свернуть

В «Правилах устройства электроустановок», п. 7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».

Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную. Их убирать в гофру при скрытом монтаже проводки не обязательно.

Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.

Можно ли использовать гофру в деревянном

или каркасном доме

Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.

Открытую проводку проводов и кабелей в защитной оболочке делать можно.

Вот что говорят на этот счет нормативы

Свернуть

Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий.

Правила проектирования и монтажа», п. 15.5, гласит: «В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ-изоляции в исполнении по ГОСТ 31565».

В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции. Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.

Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.

Как советуют это сделать ПУЭ

Свернуть

Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах».

Продиктовано такое требование правилами пожарной безопасности.

Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.

Строительные нормы такой вариант допускают

Свернуть

СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп. 13.5.1–13.5).

Подведем итоги

Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет. По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».

Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.

#гофротруба #ремонт #строительство #частая ошибка #электрика #электропроводка

13.02.2022

Металлорукав для электропроводки в деревянном доме

В соответствии с ПУЭ в деревянных домах рекомендуется при скрытом электромонтаже в непосредственном контакте с древесиной использовать металлические трубы, так как они отличаются высокой локализующей способностью. И действительно – при монтаже в полу, под потолком в перекрытиях несущих силовых кабелей желательно использовать стальную трубу, но эти очень дорогое удовольствие, с современными системами защиты УЗО, ДИФ, УЗИС оптимальным решением является применение металлорукава (металлической гофры).

Задать вопрос электрику:

Написать в WhatsAppНаписать в Телеграм

Этот то же самое что Гофра только выполненная из метала,  защитный рукав отличается рядом важных преимуществ, в числе которых высокий уровень пожарной безопасности, прочность, гибкость. Цена самого материала, как и его монтажа, ниже в сравнении с использованием стальной трубы. Установка его занимает меньше времени, так как для прохода поворотов не нужно монтировать специальные переходники – он хорошо гнется. Это обеспечивает и дополнительную экономию денег.

Особенности монтажа металлорукава в сравнении со стальной трубой
Сама по себе стальная труба стоит дорого, поэтому ее использование актуально только в самых опасных местах – при проходах сквозь деревянную стену, при монтаже в перерубах в непосредственном контакте с деревом. В каркасных домах это вовсе не обязательно, так как для утепления используются негорючие материалы, а деревянные несущие конструкции пропитываются антипиренами.

В числе минусов стальных труб:

Высокая стоимость материалов – трубы, уголков
Сложности с монтажом
Использование ПВХ гофры или короба для монтажа электропроводки в деревянном доме допустимо только при наружном способе разведения проводов.

Они не отличаются высокой пожарной безопасностью, уровень их прочности тоже достаточно низок.

У металлорукава в сравнении с ними много преимуществ, в числе которых:

• Пожарная безопасность
• Высокая прочность
• Гибкость
• Малый вес
  Он не требует использования каких-то особенных подрозетников, распределительных коробок, является универсальным. Даже при больших объемах питающих веток не возникает чрезмерных нагрузок на несущие конструкции, и стоимость его при этом вполне доступна.

Монтажа металлорукава

Для монтажа металлорукава не требуется использование специальных креплений или подложек. Он фиксируется металлической перфорированной монтажной лентой. В каркасных домах с подвесными или натяжными потолками можно использовать специальные подвесы для фиксации, как показано на фото ниже.

На этом фото вы видите, что металлическая гофра закреплена на основании перфорированной лентой. Впоследствии полы будут утеплены, а на лаги уложат основание под чистовое покрытие.

При монтаже в металлорукове можно использовать пластиковые или стальные распределительные коробки. При этом гофра заводится прямо внутрь них, как это показано на фото с низу.

Заказывая услуги по монтаж электропроводки в деревянном доме в металлорукаве у специалистов компании «elektrikru.ru», вы получаете надежность, безопасность и комфорт по оптимальной цене. Мы используем только высококачественные стальные гофры, обеспечивающие должный уровень защиты проводов, а также поставляем полный спектр необходимых материалов и оборудования по дилерским ценам, предоставляем скидки крупным и постоянным клиентам.

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

• Основные требования для проводки
• Основные этапы
• Проект
• Вход в дом
  • Поставка кабеля в земле
  • Ритрома воздушного кабеля
• Дистрибутивная доска
• Открыть внутреннюю склады трубы
• Распределительная коробка
• Открытый кабель

Скрытая внутренняя проводка

• Металлические трубы
• Под штукатурку

Выбор коммутационных аппаратов

Защитное заземление

Испытательные работы

Основные требования к электропроводке

Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

• Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
• Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

• Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
• Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
• Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
• Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
• Не допускать нагрева проводников и электрических соединительных узлов.

Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

Основные этапы

Пошагово весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

• Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
• Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

нажмите, чтобы увеличить

• На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
• Выполнение ввода от магистральной линии электропередач в дом.
• Установка и сборка распределительного щита.
• Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
• Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
• Установка защитного заземления и УЗО.
• Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

На чертеже желательно указывать максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

нажмите, чтобы увеличить



Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

Ввод в дом

Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

Прокладка кабеля в земле

Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

Воздушная кабельная разводка

Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

В качестве ввода рекомендуется использовать СИП (СИП).

Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щит

Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

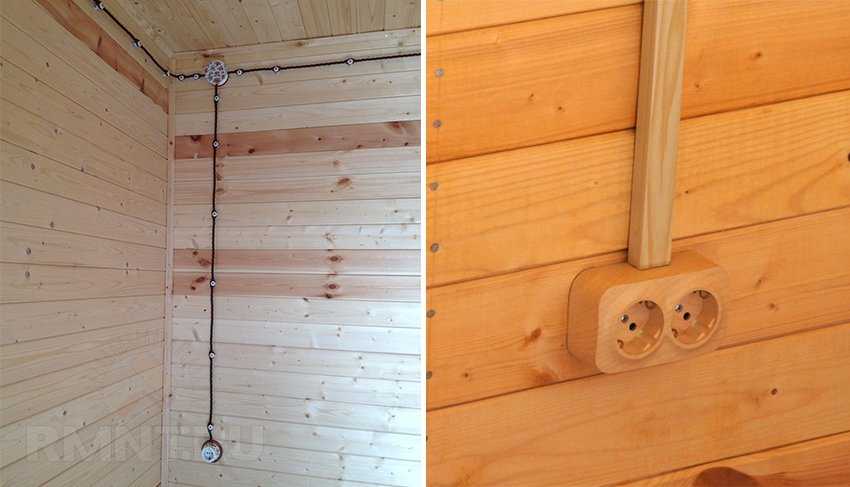

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

Трубы электротехнические гофрированные

Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только с помощью пылесоса, но делать это не везде удобно.

Электрокоробка

Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

Скрытая внутренняя электропроводка

Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

Медные трубы

считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

Под штукатурку

Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

Для этого есть две веские причины:

1. При монтаже изоляционный слой жил может быть незначительно поврежден.
2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

Выбор коммутационных устройств

При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

• Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
• Сварить эти штифты с уголками длиной 1 м при помощи сварки.

• Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
• Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

Тестовая работа

Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

• измерить сопротивление изоляции;
• загрузить машины;
• измерить сопротивление заземляющего проводника;
• проверить петлю «фаза-ноль»;
• выполнить проверку УЗО.

После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

Наглядно о нюансах электропроводки в деревянном доме в видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

Гофра для кабеля: размеры, виды, советы по выбору

Электромонтаж имеет массу тонкостей. Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.

• Гофровое назначение
• Типы и виды гофрированных труб
• Как выбрать гофру

Гофра назначения

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отвода от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.

Типы и типы гофрированных труб

Гофра для кабеля различают по следующим параметрам:

1. Диаметр.
2. Толщина стен.
3. Используемые материалы.
4. Цвет.
5. Устойчивость к стрессу.

Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.

Классификация по материалу и его основным характеристикам:

1. Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
2. Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
3. Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.

По количеству слоев различают:

• Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
• Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.

Стойкость к нагрузкам:

• Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Устанавливаются на подвесные потолки и в гипсокартонные конструкции.
• Средние (до 750 Н/5 см2) — влезают в штробы.
• Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
• Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.

Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:

• Белый — освещение и Интернет.
• Серый или черный — розетки, цепи общего назначения.
• Зеленый — кабели для передачи данных и телефонии.
• Красный — для наружного применения.

На практике такое разделение не применяется.

Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена ​​подробная таблица, в которой указан диапазон размеров гофры для кабеля.

Внешний диаметр	Внутренний диаметр
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Диапазон размеров металлорукавов:

Наружный диаметр	Внутренний диаметр
9,8	5.1
11,0	7,7
13,5	9,7
15,6	11,7
19,0	14,7
22,0	18,0
38,0	31,5
45,0	37,5
58,0	49,5
71,5	62,5
87,5	78,0

Также различают версии с зондом и без него. Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Как выбрать гофру

Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.

ПВХ подходит для:

• Ленты наружной электропроводки в деревянном доме.
• Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
• Электропроводка в бане, в ванной и других местах с повышенной влажностью.
• Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
• Для использования на открытом воздухе, но при условии, что прямые солнечные лучи сведены к минимуму.

ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.

Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.

Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:

1. Определить внутренний диаметр гофры.
2. Определите внешний диаметр троса.

В таблице ниже приведены наружные диаметры популярных кабельных изделий.

Тип А	Внешний диаметр мм
ВВГ 3х1,5	8
ВВГ 3х2,5	9,4
ВВГ 3х4	10,8
ВВГ 3х6	11,9
ПВА 3×1,5	8,2
PVS3x2,5	9,8
ПВС 2×2,5	9. 1
ВББШВ 3х4	15,5
ВББШВ 3х6	16,5

Например, для прокладки электропроводки от одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.

Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:

1. По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
2. Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Например, решаем задачу:

Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?

На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:

ПВХ 2х2,5 — 9,1

92) / 4 = 1231 кв.мм

При этом можно заполнить только 35% площади:

1231 * 0,35 = 430 кв.
