Какую трубу использовать для теплого водяного пола: Какая труба лучше для теплого пола

Какие трубы лучше подходят для теплого водяного пола / Виды труб / Трубы и фитинги / Публикации / Санитарно-технические работы

Просчитывая варианты отопительной системы, владельцы частного жилья и квартир в наши дни все чаще решаются на установку водяного контура под напольным покрытием. Этот способ экономичен и универсален: он может быть как основным, так и дополнительным источником тепла, его применяют в любых помещениях – от ванной до лоджии. Чтобы достичь наибольшей эффективности подобного отопления, стоит заранее узнать, какие лучше трубы для теплого пола и как определиться с их количеством.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 ^оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

• чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
• при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, мм	Максимальная длина контура, м
16	60-70
20	80-90
25	100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

Водяной теплый пол из нескольких контуров

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

• устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
• термостойкость – изделие нормально работает в диапазоне 0-95 ^оС, плавление начинается после 150 ^оС, горение – при 400 ^оС;
• коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
• экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

• степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
• способ сшивки молекул.

В таблице ниже указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Таблица 2

Вид трубы	Минимальная плотность сшивки
PEX-a	75%
PEX-b	65%
PEX-c	60%

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

На заметку: Отдельно стоит отметить не так давно появившиеся на рынке изделия из термостойкого полиэтилена PE-RT, который обладает высоким качеством и создает конкуренцию трубам из РЕХ-a.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

• продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
• коррозионная стойкость;
• безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
• малый удельный вес;
• хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

Трубы из металлопластика

Полипропилен

Материал обладает очевидными достоинствами: он долговечен, экологичен, доступен по цене. При необходимости трубы соединяют с помощью паяльника (сваривают). Стыки получаются абсолютно неразъемными и прочными.

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 ^оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

• высокая теплопроводность;
• долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
• пластичность;
• термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

• высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
• сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
• чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

• на листе миллиметровой бумаги в масштабе строят план комнаты;
• схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
• на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

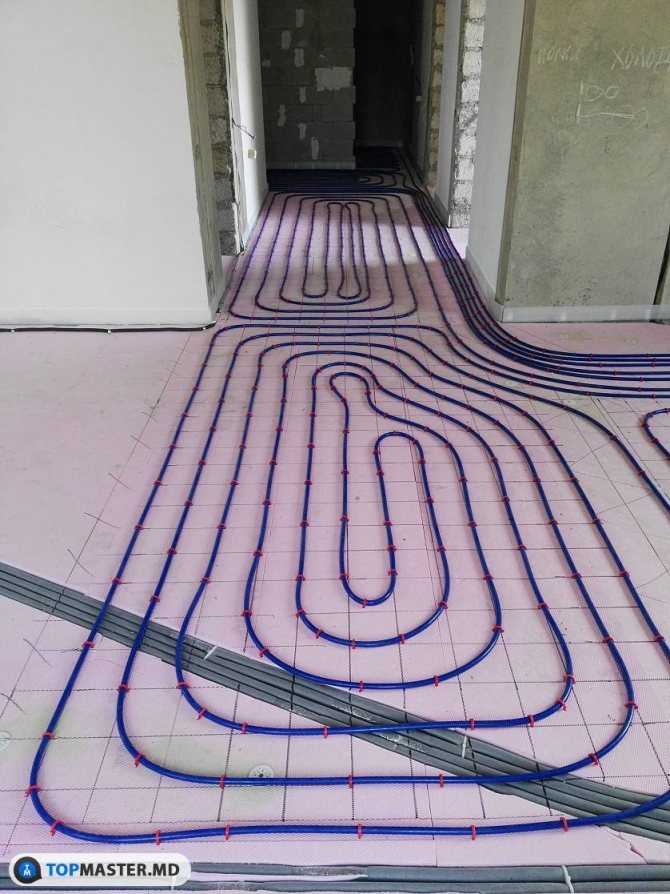

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

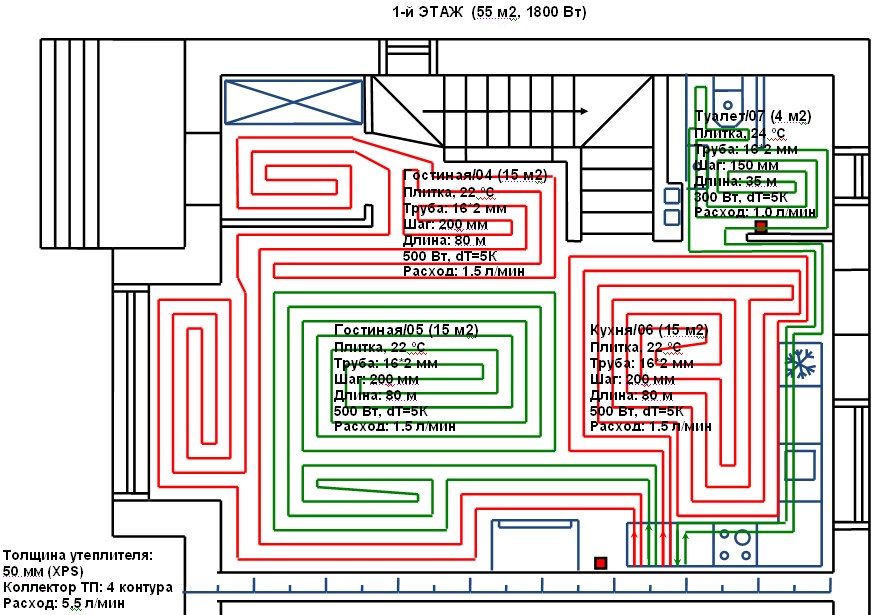

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

Читайте также: Подключение терморегулятора к теплому полу.

В процессе составления плана укладки труб учитывают следующие моменты:

• от стен делают отступ 15-20 см;
• шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

для водяного какая лучше, расстояние между металлопластиком, какую укладку выбрать

Для утепления пола следует подбирать качественные и практичные трубы

В теплом климате теплые полы применяются часто, они вполне могут выступить в роли заменителя радиатора, а в местах, где климат суровый, их предпочитают делать в комбинированных отопительных системах совместно с радиаторами. Обычно потребитель испытывает сомнения выбирая трубы, ведь необходимо подобрать долговечные стройматериалы и при этом не потратить много денежных средств. Какие трубы лучшим образом подойдут для системы тёплый пол и почему? Как выбрать? На что следует обращать внимание, подбирая материал? Об этом поговорим подробнее.

Содержание материала:

• 1 Трубы для водяного пола: критерии выбора
• 2 Выбор типа трубы для теплого пола: какие лучше
• 3 Теплый пол из металлопластиковых труб: достоинства
• 4 Советы, какую трубу выбрать для теплого пола: полипропилен
• 5 Укладка труб для теплого водяного пола: уникальные качества
• 6 Расстояние между трубами и схема укладки теплого пола

Трубы для водяного пола: критерии выбора

Устройство водяного пола наиболее сложное, если сравнивать с электрической системой, но зато в разы более экономичное. Важно по правилам составить проект системы, подобрать надежные материалы и грамотно выполнить ремонтные работы. Современный рынок стройматериалов обширен, в ассортименте большой выбор труб, есть различные виды, которые возможно применять для монтирования систем отопления.

При выборе труб для водяного пола следует учитывать их практичность, долговечность и теплопроводность

Выбирая, необходимо учесть следующие факторы:

• Прочность;
• Долговечность;
• Теплопроводность;
• Эксплуатационные качества;
• Особенности монтирования;
• Соотношение цена/качество;
• Фирма изготовитель;
• Отзывы потребителей.

Стройматериалы для создания труб применяются самые различные. Востребованы бюджетные из металлопластика, изделия из полипропилена и более дорогие металлические из меди. Внешний диаметр изделий составляет обычно 1,6-1,8 см. Какие «раскатать» у себя лучше?

Брать необходимо трубы, которые предназначаются для отопления, а не для водоснабжения.

Что касается производителя, то следует доверять надежным брендам с хорошей репутацией, у которых высокий рейтинг. При этом важно приобретать оригинальные изделия, проверять документы, подтверждающие качество, чтобы не купить подделку.

Выбор типа трубы для теплого пола: какие лучше

Все материалы имеют положительные и отрицательные стороны в использовании. Ниже будут рассмотрены 4 вида самых популярных для тёплого пола труб, которые применяют в основном профессионалы.

Популярными являются металлопластиковые трубы для утепления пола

А именно:

• Медные;
• Металлопластиковые;
• Полипропиленовые;
• РЕХ-трубы.

Первый вариант дорогостоящий, медь – универсальный стройматериал, и укладка пола медными трубами, гарант долговечности. Несмотря на то, что время не стоит на месте, и появляются все новые материалы, «красная» медная трубка все еще остается актуальной в устройстве напольного покрытия. Основное достоинство материала – долговечность.

На поверхности медных труб не происходит размножение бактерий.

Медь устойчива к образованию ржавчины, а трубки из нее отлично выносят сложные температурные режимы, механические нагрузки. Трубы из меди для тёплого пола не треснут, не расплавятся, не лопнут. Благодаря высочайшим эксплуатационным характеристикам, стройматериал можно смело использовать в современных системах отопления. Если соблюдаются все условия, которые рекомендует изготовитель, медные трубы прослужат более 50 лет. Это окупает первоначальные денежные вложения. Приобрести их можно в любом строительном торговом центре, таком, например, как Леруа Мерлен.

При всех преимуществах и отличных технических характеристиках, трубы из меди имеют и недостатки. Материал восприимчив к жёсткости, кислотности воды, трубы могут быстро испортиться. Не следует очень часто выполнять слив воды из систем с медными трубками. Также не следует сочетать медь/сталь, чтобы не было отрицательных электрохимических процессов. Что касается монтирования, то соединения трубок из меди с помощью специальных пресс-фитингов надежны. Они иногда прочнее, чем сами трубы. Пресс-машины дорого стоят, поэтому для монтажа, необходимо приглашать мастеров, что приведет к дополнительным финансовым тратам.

Теплый пол из металлопластиковых труб: достоинства

Конструкция из металлопластиковых труб – это экономично и при этом достаточно надежно. Превосходная замена меди, именно металлопластик. Этот материал недорогой, поэтому его часто используют.

Многие предпочитают использовать металлопластиковые трубы для утепления пола, поскольку это экономично и надежно

Достоинства металлопластика в следующем:

1. Продолжительный срок эксплуатации, такой пол может прослужить не менее 50 лет.
2. Стойкость к образованию ржавчины.
3. Экологичность – материал не вступает в негативные реакции с кислотами.
4. Легкий вес, если сравнивать с медью, масса пластиковых изделий, естественно, ниже.
5. Превосходная шумоизоляция (продвигаясь по трубкам, вода будет протекать практически бесшумно).
6. Металлопластиковые трубки состоят из нескольких слоев, а поверхность внутри идеально гладкая, что не дает образовываться отложениям на стенках изделий.

Полимерный стройматериал, покрывающий трубки внутри, позволяет сделать защиту всей конструкции от порчи и отрицательного действия теплоносителя. Качество склеивающего слоя играет важнейшую роль. При разрушении клеящего состава, слои металлопластикового изделия отходят, что становится в результате причиной протечек.

Чтобы понять, насколько высококачественный состав использован, можно нагреть трубу примерно до 100 ᵒС и оценить результат.

Если на срезе труба останется неизменной, то при её создании использованы качественные материалы и все выполнено в соответствии с технологией. Если заметны слои, лучше купить трубы другого бренда. Металлопластик не переносит действие открытого пламени, но при устройстве тёплого пола, это свойство не имеет значения. А вот, что в действительности может стать проблемой – плохое соединение. Если диаметр трубки больше, чем диаметр фитингов изнутри, то в месте, где есть соединение, может скапливаться известь. Этот процесс может спровоцировать протечку. При монтировании нельзя очень сильно пережимать изделия накидной гайкой, чтобы не появился надрез, который впоследствии приведет к протечке.

Советы, какую трубу выбрать для теплого пола: полипропилен

Для устройства конструкции из полипропиленовых трубок лучше пригласить мастеров. Тут нужны навыки, верный расчет материала, опыт. Если прокладка труб Евротерм или другого бренда будет осуществляться мастерами, то пол прослужит много лет.

Не менее популярными являются на сегодняшний день полипропиленовые трубы для утепления пола в доме

Укладка напольной поверхности полипропиленом выполняется не многими, несмотря на очевидные преимущества материала, такие как:

• Долговечность;
• Экологичность;
• Доступная стоимость.

Спрос на них приблизительно такой же, как и на изделия из меди. Но, если медные трубки отпугивают своей стоимостью, то полипропилен тем, что сложно делать контур теплого пола. Многоконтурные конструкции займут немало времени. Радиус изгиба трубки – 8-9 диаметров. Если сравнивать с трубками из сшитого полиэтилена, у которых радиус изгиба равняется 5, то полипропилен хуже. Большой радиус изгиба делает сложнее устройство пола, делать такие не гибкие конструкции сложно. Если диаметр трубки составляет 1,6 см (допустимый минимум), то ее можно уложить в шаг приблизительно 12,8 см. Обычно этого расстояния хватает для обеспечения необходимой тепловой мощности. К минусам полипропилена можно отнести и ограничение по температурному режиму укладки – не ниже 15 ᵒС.

Укладка труб для теплого водяного пола: уникальные качества

Полиэтилен – это стройматериал, который состоит из углеводородных молекул, не имеющих связи. Но использование новой технологии дало возможность соединить молекулы посредством взаимодействия атомов водорода и углерода.

В итоге был создан инновационный материал, который получил название поперечно-сшитый, или просто сшитый полиэтиленом (РЕХ).

Материал дополнительно обрабатывается под высочайшим давлением, благодаря чему образуются новые молекулярные связи, и повышается прочность. Технология производства была изобретена примерно 40 лет назад, но широчайшее использование и актуальность сшитый полиэтилен приобрел только в наши дни.

Произвести укладку труб для теплого пола вполне можно самостоятельно, если заранее ознакомиться с инструкцией и советами по монтажу

Материал обладает уникальнейшими эксплуатационными качествами:

• Прочность;
• Стойкость к перепадам температур;
• Износостойкость;
• Материал не потрескается и не исцарапается.

Во многом качество трубок из РЕХ зависит от того, как они были сшиты. Рассчитать, сколько точно труб надо на определенный метраж, может только профессионал. Монтаж тоже лучше доверить работникам, имеющим опыт.

Расстояние между трубами и схема укладки теплого пола

Коллектор водяного отопления на стяжку своими силами осуществить не сложно. По схеме расчет длины трубки теплой конструкции совершается после расчета самого теплового проекта. Посчитать не сложно. Расстояние между трубками конструкции должно быть не более 30 см.

При укладке труб особое внимание следует уделять схеме укладке труб

Схема может быть в виде:

• Спираль со смещенным центром;
• Спираль;
• Змейка, напоминающая шланг;
• Двойная змейка.

Нагревательный элемент (трубопровод) следует закрепить хомутами к арматуре на напольной поверхности, а в компенсационных швах должна быть уложена гофрированная труба, которая защитит его от возможных повреждений. Монтаж труб у наружных вертикальных поверхностей подразумевает сокращения шага во избежание перепада температуры. А количество трубок теплой конструкции должно в длину составлять 70 м.

Трубы на теплый пол какие лучше (видео)

Если домашний мастер никогда не занимался ремонтными работами и не уверен в своих силах, составление проекта системы водного тёплого пола, подбор стройматериалов и монтаж правильно доверить профессионалам. Между прочим, это поможет в итоге сэкономить денежные средства и силы. Дополнительные расходы на профессиональный монтаж окупятся за счет долговечности и качественной работы системы.

Радиантная труба PEX. Системы лучистого теплого пола PEX. Водопроводная труба PEX Трубка

PEX представляет собой сшитый полиэтилен. В результате одного из нескольких процессов образуются связи между макромолекулами полиэтилена для создания мостиков между молекулами ПЭ (отсюда и термин «сшитый»). Полученная молекула более устойчива к экстремальным температурам, химическому воздействию и сопротивляется деформации ползучести, что делает ПЭХ превосходным материалом. материал для систем горячего водоснабжения (до 200 градусов по Фаренгейту)



Как долго используется труба PEX?

PEX был разработан в 1960-х годах. С тех пор трубы PEX для воды используются во многих европейских странах для водопровода, лучистого отопления и снеготаяния. PEX был представлен в Соединенных Штатах в 1980-х годах и стал свидетелем значительного роста рыночного спроса и производства.



Для чего рекомендуется использовать трубы PEX?

Гибкость и прочность труб PEX при температурах от нуля до 200 градусов по Фаренгейту делают их идеальным материалом для трубопроводов для систем горячего и холодного водоснабжения, водяных систем лучистого отопления, систем снеготаяния и даже катков и холодильных складов.



Почему трубы PEX являются отличным материалом для водопроводных труб?

Трубка PEX идеально подходит для водопроводов с питьевой водой. Он гибкий, что упрощает его установку и обслуживание. Системы PEX способны выдерживать высокие и низкие температуры, характерные для сантехнических и отопительных систем, и обладают высокой устойчивостью к химическим веществам, присутствующим в сантехнической среде. Хотя PEX не защищен от замерзания, он также предоставляет домовладельцу множество полезных преимуществ. Гибкие системы работают тише, чем жесткие трубы. Гладкая внутренняя поверхность устойчива к образованию накипи и коррозии, которые могут повлиять на долгосрочные характеристики потока в трубе. Трубка PEX также очень устойчива к замерзанию. Наконец, системы PEX имеют привлекательную стоимость установки по сравнению с жесткими материалами. PEX — лучший материал для труб для многих сантехнических применений, но не для наружных работ или для УФ-излучения.



Как я могу быть уверен, что трубы PEX безопасны для водопровода?

PEX производится и тестируется в соответствии со строгими общенациональными стандартами: ASTM F 876 и F 877. Как производитель продукта, так и независимые сторонние агентства по тестированию проводят регулярный контроль качества и оценки обеспечения качества, чтобы гарантировать соответствие продукта стандартам ASTM и NSF. Соблюдение стандартов гарантирует конечному пользователю безопасность и качество. Кроме того, PEX включен во все основные коды сантехнических моделей, используемые в США и Канаде, CSA, IAPMO, SBCCI, BOCA, ICBO, IPC и NSPC, и одобрен HUD для использования в сантехнике с горячей и холодной питьевой водой.



Где разрешено использование PEX?

Водопроводная трубка PEX одобрена во всех текущих изданиях национальных стандартов сантехники; однако в некоторых юрисдикциях, использующих более старые версии этих кодов, возможно, не были внесены поправки в код, чтобы включить трубки PEX. Свяжитесь с местным органом власти, в юрисдикции которого находится сантехника, чтобы убедиться, что трубы PEX подходят для сантехнических применений в вашем регионе.



Можно ли использовать трубу PEX под плитой?

Да. Гибкость труб PEX позволяет поставлять их в бухтах, а это означает, что установка под плитой может быть выполнена с единой непрерывной длиной без необходимости использования фитингов PEX под плитой. PEX не подвержен влиянию бетона или химических веществ в бетоне (обычно его заключают в бетон для лучистого теплого пола). Тем не менее, PEX должен быть снабжен гильзой при проникновении в бетонную плиту.



Можно ли использовать PEX для подачи холодной воды под землей?

Да. Несмотря на то, что высокая термостойкость PEX делает его особенно подходящим для горячих и холодных внутренних водопроводов, он также является отличным трубопроводом для подземных водопроводов. Его можно установить с помощью тех же фитингов, которые рекомендованы для полиэтиленовых трубок SDR-9 размером с медную трубку.



Можно ли использовать PEX для наземных наружных работ?

№ Трубка PEX предназначена только для внутреннего и подземного применения и не рекомендуется для наружного и надземного использования. Допускается кратковременное пребывание на солнце, не превышающее 30 — 60 дней. При хранении PEX его следует хранить под навесом, защищенным от прямых солнечных лучей.



Может ли PEX сэкономить мне деньги?

Да. Трубы PEX экономят деньги во многих отношениях. Для установщика трубы PEX имеют конкурентоспособную цену. Монтаж гибких систем выполняется быстро из-за простоты обращения с трубкой и из-за того, что установка PEX требует меньшего количества направленных фитингов. Поскольку большинство проблем с сантехникой возникают в местах соединений, меньшее количество фитингов также снижает вероятность перезвона, что экономит установщику еще больше времени. Домовладелец экономит на стоимости установленной системы, меньшем количестве обратных вызовов и сниженных затратах на коммунальные услуги, когда домашние коллекторные системы используются в сочетании с PEX.



Помогут ли системы PEX сэкономить на оплате коммунальных услуг?

Да. Домашние или коллекторные водопроводные системы с использованием труб PEX могут существенно снизить потребление воды и энергии в доме. Концепция самообслуживания предусматривает выделенные прямые линии от коллектора к светильникам, что снижает количество воды, которое необходимо удалить из линий, чтобы получить горячую воду в светильнике. Прямые линии могут быть рассчитаны в соответствии с требованиями к арматуре, что еще больше сокращает время ожидания горячей воды. Более быстрая подача горячей воды снижает потери воды и количество циклов, которые должен выполнять водонагреватель для подачи горячей воды.



Какова ожидаемая производительность систем распределения воды PEX?

Трубки PEX спроектированы и протестированы так, чтобы работать так же или даже лучше, чем любой другой материал, одобренный для систем распределения горячей и холодной воды. Ожидается, что для внутренней сантехники PEX будет работать так же долго, как медь, ХПВХ или любые другие утвержденные материалы для разводки сантехники.



Какие системы соединения доступны?

Существует несколько способов соединения труб из сшитого полиэтилена, каждый из которых использует механические фитинги из сшитого полиэтилена. Существуют две утвержденные стандартные спецификации для соединений PEX: ASTM F 1807 и ASTM F 19. 60. Оба эталона механических вставных фитингов. Обжимные фитинги, указанные в ASTM F1807, являются наиболее широко используемыми. Также доступны другие системы фитингов, в том числе компрессионные фитинги с вставкой и наружным диаметром. PEX не может быть соединен с помощью растворяющего цемента или методов термоплавления.



Какой метод производства PEX рекомендуется для горячей и холодной питьевой воды?

В настоящее время существует три метода производства труб из РЕХ: метод Энгля или пероксида, метод электронного луча или метод излучения и метод силана. Все три процесса производят трубы, сшитые в разной степени, в результате чего получается продукт, пригодный для применения в системах распределения питьевой воды. Все PEX, которые были протестированы и сертифицированы для использования в питьевых целях, имеют знак(и) признанных на национальном уровне сторонних сертификационных агентств, таких как NSF, IAPMO, ICBO-ES, Warnock Hersey или UL.



Как долго PEX можно подвергать воздействию солнечных лучей?

Трубки PEX не предназначены для наружного применения и должны храниться в закрытом помещении, защищенном от прямого солнечного света. Максимальное воздействие УФ-излучения не более 60 дней.



Каковы температурные ограничения для PEX?

Трубки PEX можно использовать для обогрева при температуре до 200 градусов по Фаренгейту. Для сантехники PEX ограничен температурой 180 градусов по Фаренгейту. Температурные ограничения всегда отмечаются на линии печати труб PEX. Рекомендуется не более 140 для безопасности и сохранения



Как системы PEX проверяются на наличие утечек?

Сантехника PEX и системы лучистого отопления могут быть испытаны под давлением с использованием воды или воздуха для проверки на наличие утечек. Следуйте инструкциям производителя.



Через какое время после установки можно опрессовать трубу PEX?

Сантехнические системы PEX, как правило, можно тестировать сразу после завершения установки. Нет времени ждать, пока клей высохнет или соединение остынет. Следует учитывать погоду и следовать инструкциям производителя в холодную погоду.



Какие размеры, длины и варианты упаковки PEX доступны?

Мы продаем PEX от 3/8″ до 1″ CTS (размер медной трубки) и упакованы в бухты. Трубки некоторых производителей имеют цветовую маркировку для облегчения идентификации горячих и холодных линий. Длина рулонов обычно достигает максимума 1000 футов и доступна во множестве более коротких длин.



Отличаются ли водопроводные системы из гибкого PEX от водопроводных систем из жесткого материала?

Да. Гибкость PEX позволяет выполнять многие изменения направления без фитингов, но системы PEX имеют такие же размеры, как медные водопроводные системы или водопроводные системы из ХПВХ. Трубы PEX также используются в высокопроизводительных водопроводных системах коллекторов, в которых используются преимущества гибкости и экономичности труб PEX.



Что такое коллекторные водопроводные системы?

Коллекторные или домашние водопроводные системы очень похожи на распределительную коробку для электрической системы в доме. Коллектор обеспечивает общее место, откуда осуществляется питание всех сантехнических приборов. Некоторые высококачественные коллекторы также оснащены запорными клапанами, позволяющими пользователю перекрывать подачу воды к отдельным приборам из одного места. Другие представляют собой полудомовые коллекторы или концевые коллекторы, которые могут удовлетворить требования к водопроводу для комнаты или набора комнат и уменьшить количество фитингов, необходимых в водопроводной системе.



Каковы размеры систем PEX?

Системы PEX имеют такие же размеры, как и другие материалы для сантехники, такие как медь или ХПВХ, при использовании в ответвлениях и магистралях. Чтобы воспользоваться преимуществами экономии на коммунальных услугах и проблем с производительностью системы ответвлений и магистральных систем, PEX может быть разделен на коллекторные системы для удовлетворения конкретных требований каждого светильника, уменьшая потери воды и энергии в доме.



Является ли тепловое расширение/сжатие PEX проблемой?

Нет. Несмотря на то, что трубы PEX расширяются больше, чем другие материалы для сантехники, изменение направления труб и некоторый провис в трубах во время установки компенсируют расширение и сжатие системы при правильной установке.



Устойчива ли труба PEX к разрушению при замерзании?

Трубопровод PEX устойчив к повреждениям от замерзания и может расширяться и сужаться при замерзании и оттаивании воды в трубке. Однако ни один материал труб не является устойчивым к замерзанию, и PEX должен быть установлен с использованием тех же местных требований к изоляции, чтобы предотвратить замерзание любой водопроводной системы.



Как разморозить линии PEX?

Когда вода замерзает внутри трубы PEX, ее можно оттаять с помощью фена, теплой влажной тряпки или нагревательной ленты, стараясь не перегревать трубку выше максимально рекомендуемой температуры.



Можно ли соединять PEX с растворяющим цементом?

Нет. Трубу PEX нельзя соединять растворяющим клеем или термическим сплавлением. PEX устанавливается с использованием только механических фитингов, вставленных в трубу или вокруг нее, или компрессионных фитингов.

Гидравлические трубопроводы и распределение

Вверх страницы

РАСПРЕДЕЛИТЕЛЬНЫЕ ТРУБЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

В гидравлических системах отопления и охлаждения используется нагретая или охлажденная жидкость, обычно вода, а иногда и антифриз, в качестве теплоносителя, который распределяется по всему зданию с целью обогрева помещения и охлаждение. К этому объему работ относятся и другие виды гидромеханического переноса энергии.

Введение

Водяное отопление и охлаждение — это технология со 100-летней историей, которая постоянно развивается, а гидравлические распределительные трубопроводы — одно из основных применений пластиковых трубных материалов, представленных Отделом строительства и строительства PPI с момента его основания.

Материалы для гидравлических трубопроводов, представленные PPI, обеспечивают экономичные, безопасные, устойчивые и надежные трубопроводные системы для транспортировки нагретой и охлажденной воды без затрат, коррозии или экологических проблем, связанных с традиционными металлическими материалами, такими как медь и сталь. Некоторые из этих материалов использовались в гидравлических системах в течение пяти десятилетий.

Материалы пластиковых трубопроводов были одобрены для гидравлических систем в механических кодах моделей в США и Канаде, включая Единый механический кодекс (UMC), Международный механический кодекс (IMC), Международный жилой кодекс – механический (IRC-M), CSA B214 ( Правила установки водяных систем отопления) и другие.

Примечание. Пластиковые трубы не одобрены и не предназначены для использования с паром.

Материалы

Многие пластиковые материалы для трубопроводов, представленные Отделом строительства и строительства PPI, предназначены и сертифицированы для трубопроводов гидросистем. Сюда входят определенные материалы для труб и труб из ХПВХ, PEX, PEX-AL-PEX, PE-RT и PP, а также фитинги, предназначенные для использования с каждым из этих материалов для труб. В системах лучистого поверхностного отопления/охлаждения чаще всего используются материалы PEX, PE-RT и PEX-AL-PEX. Из-за большой длины (например, тысячи футов) и большой площади поверхности (например, тысячи квадратных дюймов) трубок, используемых в радиационных системах, некоторые материалы PEX и PE-RT доступны с соэкструдированными кислорододиффузионными барьерными слоями, которые практически исключают пропускание кислорода из атмосферы через стенку трубы. Это предназначено для предотвращения растворения кислорода в гидравлической жидкости и потенциального возникновения коррозии в любых компонентах, содержащих железо (например, из железа или стали) в системе трубопроводов. Слой алюминиевого сердечника в трубке PEX-AL-PEX также служит кислородным барьером.

Подробнее о каждом из этих материалов для труб, включая конкретные стандарты продукции, в соответствии с которыми они производятся, читайте на веб-страницах, посвященных каждому материалу.

Применение

Водяные системы отопления и охлаждения используют различные источники тепла для передачи тепловой энергии в помещение или из него. Общие примеры включают фанкойлы, конвекторы, радиаторы, охлаждающие балки. Сюда также входят излучающие поверхности, иногда называемые излучающими панелями, в которых используются встроенные трубы в полу, стенах или потолках.

Системы гидравлических трубопроводов используются практически во всех типах жилых, коммерческих, административных и промышленных зданий.

Преимущества материалов для пластиковых труб

Пластиковые трубы не подвержены эрозии и коррозии, что предотвращает дорогостоящие повреждения, возникающие при протечках металлических труб. Пластиковые трубы также не подвержены образованию накипи, которая может препятствовать потокам, увеличивать затраты на перекачку и снижать эффективность системы.

Гибкие пластиковые трубы, такие как PEX, PEX-AL-PEX и PE-RT, позволяют формировать изгибы и изгибы вручную, сокращая время монтажа и потери давления в трубопроводе.

Труба из ХПВХ обычно соединяется с фитингами с помощью растворяющего клея, который химически сплавляет компоненты в монолитную систему трубопроводов. Полипропиленовые трубы представляют собой фитинги, которые обычно соединяются с помощью термоплавления, при котором компоненты физически свариваются в монолитную систему трубопроводов. Механические компрессионные фитинги доступны для каждого из этих материалов трубопровода. Эти проверенные методы соединения исключают использование пламени для построения системы трубопроводов.

Поскольку эти пластиковые материалы являются изоляторами по своей природе, теплопередача через стенку трубы снижается, что является важным фактором при передаче нагретой или охлажденной воды на большие расстояния по всему зданию.

Экологичность

В дополнение к перечисленным выше неотъемлемым преимуществам пластиковые трубопроводные системы являются экологичным выбором по многим причинам:

• Для добычи руды не используются горные работы, в отличие от металлов
• Гораздо более низкие затраты энергии на производство пластика по сравнению с металлическими трубами
• Гладкая стенка, отличные характеристики потока снижают затраты на перекачку
• Гибкость может гасить скачки давления и гидравлические удары, снижая скачки давления и продлевая срок службы оборудования
• Пластиковые материалы не способствуют росту биопленки, что снижает потребность в химикатах для обработки воды, таких как ингибиторы коррозии
• Их малый вес снижает потребление энергии и затраты на транспортировку
• Многие материалы для пластиковых труб подлежат вторичной переработке после истечения срока их службы

Подводя итог, можно сказать, что системы пластиковых трубопроводов, используемые в водяных системах отопления и охлаждения, защищают здоровье, безопасность и благополучие!

Другие преимущества

• Пластиковые трубы могут сократить время монтажа и потребность в тяжелом оборудовании
• Пластиковые трубы работают тише и поглощают большинство скачков давления и гидравлических ударов
• Использование чистых и беспламенных соединительных систем снижает риск возгорания при монтаже пластиковых трубопроводных систем
• Материалы устойчивы к дезинфицирующим средствам, таким как хлор и хлорамины
• Легкий вес, простота транспортировки, снижение затрат на транспортировку и установку
• Эти материалы обеспечивают простоту установки и профессиональный внешний вид
• Пластиковые трубы обеспечивают более низкую стоимость установки системы, чем металлические трубы
• Отсутствие стоимости лома позволяет избежать кражи на стройплощадке

См.
