Калькулятор площади воздуховодов: Расчет площади воздуховодов и фасонных изделий

Расчет площади воздуховодов | AboutDC.ru

Расчет площади воздуховодов выполняется при подготовке спецификации, а также на производстве для понимания, сколько сырья потребуется для изготовления проектного количества воздуховодов.

Корзина запчасти для иномарок texkom.ru.

Содержание статьи:

  • Расчет площади воздуховодов онлайн
  • Формула расчёта площади воздуховодов
  • Расчет площади круглого воздуховода
  • Расчет площади прямоугольного воздуховода

Эта задача может звучать следующим образом:

  • расчет площади воздуховодов
  • узнать площадь воздуховода
  • расчет м2 воздуховодов

Расчет площади воздуховодов онлайн

Расчет выполняется отдельно для круглых и прямоугольных воздуховодов. Исходными данными являются:

  • Длина воздуховода
  • Диаметр круглого или стороны сечения прямоугольного воздуховода.

Представленный выше калькулятор позволяет быстро рассчитать площадь любого воздуховода онлайн. Вычисления производятся на основе введенных значений и не предусматривают запаса. Чтобы не ошибиться при изготовлении воздуховодов, рекомендуем полученную площадь увеличить на 10-20%.

Формула расчёта площади воздуховодов

Площадь воздуховодов определяется путём перемножения периметра сечения воздуховода на длину воздуховода:

  • S = П·L, где П и L — соответственно, периметр и длина воздуховода в метрах.

Важно помнить о размерности величин в формуле, приведённой выше. Обычно сечение воздуховода задаётся в миллиметрах (например, диаметр 250 или сечение 500×250), а длина — в метрах (например, 5 метров). Но в формулу необходимо подставлять все величины, выраженные в метрах. Причем, предварительно следует вычислить длину периметра сечения воздуховода.

Для упрощения задачи по расчету площади воздуховодов применяют готовые формулы для круглых и прямоугольных воздуховодов.



Расчет площади круглого воздуховода

Расчет площади круглого воздуховода выполняется по формуле:

  • S = π·D·L, где D и L — диаметр и длина воздуховода в метрах.

Например, воздуховод диаметром 250 мм и длиной 5 метров будет иметь следующую площадь:

  • S = π·(250/1000)·5 ≈ 4 м2 — это и есть м2 воздуховода (метраж/квадратура).

Расчет площади прямоугольного воздуховода

Расчет площади прямоугольного воздуховода выполняется по формуле:

  • S = 2·(A+B)·L, где A и B — длины сторон воздуховода (в метрах), а L — длина воздуховода в метрах.

Например, воздуховод диаметром сечением 500×300 (то есть со сторонами 0,5м и 0,3м) и длиной 10 метров будет иметь следующую площадь:

  • S = 2·(0,5+0,3)·10 = 16 м2.

Калькулятор площади воздуховода APK Download for Android

Home→ Apps→ Tools→ Калькулятор площади воздуховода

Download APK (2. 5M) →

Калькулятор площади воздуховода app

Калькулятор площади воздуховодов позволяет проектировщикам, инженерам и сметчикам без труда рассчитать площадь воздуховодов и фасонных частей системы вентиляции: воздуховод, отвод, переход, тройник, заглушка, утка, зонт и дефлектор.
В приложении есть возможность сохранять и удалять, при необходимости, Ваши расчеты.
Приятный минималистический плоский интерфейс.

Show more

Latest version

Калькулятор площади воздуховода

   Latest version (2.5M)

Other Versions →

  • Download →

  • Download →

  • Download →

Old Versions — All versions →

Similar

Metal Calculator
Расчёт трубопровода
ПРОраб pro
Витая пара
КМ+ калькулятор металлопроката

Developer

Concrete Calculator

Hot · Apps

WhatsApp Messenger

WhatsApp LLC

4. 3 61.76 MB

YouTube

Google LLC

4.2 47.16 MB

Instagram

Instagram

4.0 48.90 MB

Facebook

Meta Platforms, Inc.

3.3 70.18 MB

Messenger

Meta Platforms, Inc.

4.1 53.11 MB

TikTok

TikTok Pte. Ltd.

4.4 86.64 MB

Google Photos

Google LLC

4.5 35.26 MB

Google Chrome: Fast & Secure

Google LLC

4.1 85.62 MB

Snapchat

Snap Inc

4.2 69.67 MB

Spotify: Music, Podcasts, Lit

Spotify AB

4. 4 31.92 MB

Facebook Lite

Meta Platforms, Inc.

4.0 1.98 MB

UC Browser-Safe, Fast, Private

UCWeb Singapore Pte. Ltd.

4.3 61.50 MB

Top download · Apps

SHAREit: Transfer, Share Files

Smart Media4U Technology Pte.Ltd.

4.2 34.17 MB

Google Lens

Google LLC

4.

6 21.67 MB

Google Translate

Google LLC

4.3 36.84 MB

Files by Google

Google LLC

4.6 8.19 MB

QR & Barcode Scanner

Gamma Play

4.5 11.50 MB

Samsung Smart Switch Mobile

Samsung Electronics Co., Ltd.

4.1 32.69 MB

Avast Antivirus & Security

Avast Software

4. 7 23.31 MB

ZArchiver

ZDevs

4.3 4.38 MB

TickTock-TikTok Live Wallpaper

TikTok Pte. Ltd.

4.7 190.10 KB

Secure VPN-Safer Internet

Signal Lab

4.7 5.78 MB

Terabox: Cloud Storage Space

Flextech Inc.

4.6 50.77 MB

Google Family Link

Google LLC

4. 1 51.51 MB

Рассчитать размер воздуховода ОВК онлайн, расчеты длины воздуховода, площади вентиляции и воздушного потока, показанные в листе Excel

Другие полезные калькуляторы ОВКВ:

  1. Калькулятор тоннажа ОВКВ
  2. Калькулятор HVAC м3/мин
  3. Калькулятор тепловой нагрузки HVAC
  4. Калькулятор оплаты труда ОВКВ
  5. Калькулятор финансирования ОВиК
  6. Калькулятор энергоэффективности ОВКВ
  7. Калькулятор энтальпии HVAC
  8. Калькулятор HVAC
  9. Калькулятор оценки бизнеса HVAC

Основы работы с воздуховодами ОВКВ

Если вы ищете новую систему ОВКВ или даже просто запасные части, важно понимать основы работы вашей системы. В этой статье мы обсудим некоторые ключевые термины и понятия, связанные с воздуховодами ОВиК.

Прежде всего, давайте определимся с некоторыми общепринятыми терминами:

«Статическое давление» — это давление воздуха в данном пространстве. Обычно это измеряется в дюймах водяного столба (inh3O), и его можно использовать для определения размера воздуховода.

«Пленум» относится к основному воздуховоду системы HVAC, который будет соединен с воздухозаборником (воздухозаборником). Пленум должен иметь больший диаметр, чем другие воздуховоды в вашей системе, чтобы свести к минимуму турбулентность и обеспечить плавный поток воздуха.

Типы демпферов включают низковольтные типы, типы высокого давления и дифференциальные демпферы (в зависимости от скорости потока). Демпферы низкого напряжения обычно используются в жилых помещениях, тогда как демпферы высокого давления чаще используются в коммерческих условиях. Дифференциальные демпферы позволяют более точно контролировать скорость воздушного потока.

«Дефлектор» помогает направить поток воздуха для охлаждения или обогрева без необходимости установки воздуховодов внутри стен или потолков. Это распространенное решение в районах с высокой плотностью населения, где недостаточно места для прокладки традиционных воздуховодов.

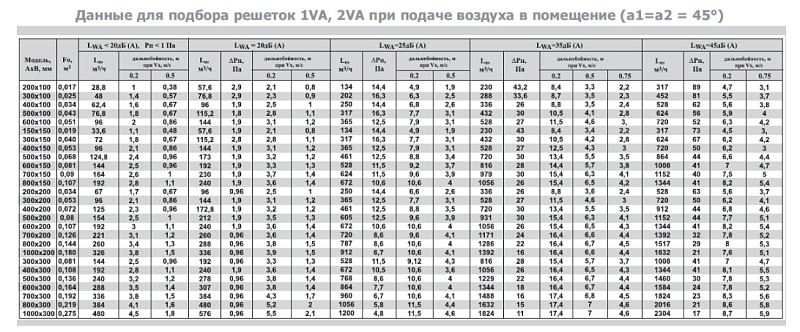

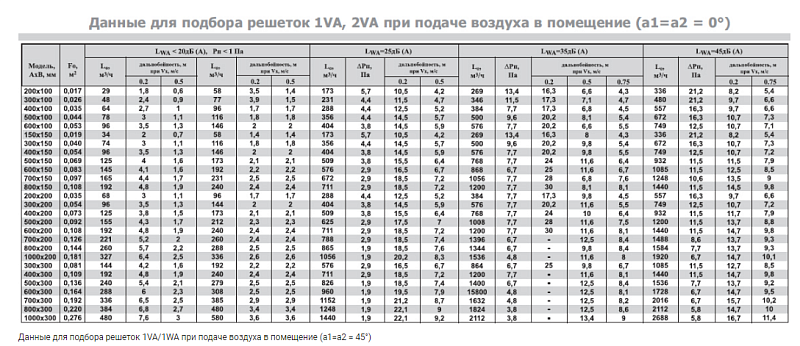

Расчет площади вентиляции и расхода воздуха

Когда дело доходит до расчета площади вентиляции и расхода воздуха, необходимо знать несколько формул. Во-первых, это формула «Нагрузка помещения/нагрузка всего дома», которая рассчитывает потребность каждой комнаты по отношению к нагрузке всего дома. Это важно, когда вы пытаетесь определить, какой поток воздуха необходим в каждой комнате.

Второе уравнение относится к требованиям к воздушному потоку и учитывает такие факторы, как размер окна и прямой солнечный свет. Рекомендуется использовать ближе к 2 CFM на комнату при охлаждении помещений с окнами или прямыми солнечными лучами.

ACH = CFM x 60 / (Площадь x Высота)

После того, как вы определили, сколько воздуха требуется для каждой комнаты, следующим шагом будет расчет площади вентиляции. Это можно сделать, перемножив длину и ширину воздуховода. И, наконец, у нас есть уравнение потока воздуха через вентиляционный канал, в котором используется скорость в дюймах в секунду и потеря напора в футах.

Существует множество различных методов проектирования систем вентиляции. Наиболее распространенными способами являются метод уменьшения скорости и метод равного трения. В этом примере мы сосредоточимся на методе равного трения.

Метод равного трения — это простой, но эффективный способ проектирования воздуховодов для вентиляционных систем. Он работает путем расчета воздушного потока через воздуховоды, а затем соответствующего размера воздуховодов. Это обеспечивает равномерное распределение воздушного потока по всей системе и отсутствие турбулентности или потери давления.

Чтобы использовать метод равного трения, сначала необходимо рассчитать площадь вентиляции. Это делается путем умножения длины каждого воздуховода на его ширину. Затем необходимо рассчитать скорость воздушного потока. Это можно сделать, измерив, сколько воздуха выбрасывается из известного источника, например вытяжного вентилятора или устройства для сжигания топлива. Наконец, необходимо рассчитать длину воздуховода. Это можно сделать с помощью математической формулы или диаграммы в зависимости от ваших конкретных требований».

Калькулятор размеров воздуховодов – шаг за шагом

Расчет размеров воздуховодов может быть сложным процессом, но Калькулятор воздуховодов упрощает его. Этот бесплатный онлайн-инструмент позволяет пользователям вводить информацию о CFM и потерях на трение, чтобы получить точные результаты для размера воздуховода.

Вот как использовать Калькулятор размеров воздуховодов:

Шаг 1: Введите CFM — размер системы и размер воздуходувки.

Шаг 2: Введите максимальный коэффициент трения.

Шаг 3: Калькулятор предоставит сводку факторов для расчета максимальной скорости.

Шаг 4: Используйте предоставленную формулу для расчета максимальной скорости.

Шаг 5: Определите длину воздуховода, используя коэффициент трения и скорость.

Воздуховод какого размера мне нужен для комнаты 12×12?

Размер воздуховода, необходимого для помещения размером 12×12 футов, составляет 144 кубических футов в минуту. Это число основано на предположении, что у вас есть блок HVAC с выходной мощностью 400 CFM. Если ваша единица отличается, вы можете использовать этот калькулятор, чтобы определить размер воздуховода, который вам нужен.

Чтобы найти CFM для одной комнаты, умножьте площадь этой комнаты на ее размер и разделите на общую площадь вашего дома. Для комнаты 12×12 вам потребуется 12 x 400 = 4200 CFM.

Стоимость воздуховодов ОВКВ

Когда придет время заменить воздуховод, стоимость может варьироваться в зависимости от множества факторов. Первым шагом является определение размера ваших воздуховодов; Вы можете использовать специальное программное обеспечение, чтобы сравнить размеры и определить, какие из них наиболее рентабельны.

Получив эту информацию, вам необходимо связаться с техническим специалистом, чтобы получить смету работ по замене. Технический специалист, скорее всего, будет использовать специализированное оборудование для выполнения работы, поэтому окончательная стоимость может быть выше, чем первоначальная оценка. Имейте в виду, что эти расходы также могут варьироваться в зависимости от того, где вы живете, и насколько сложен процесс замены.

Поиск и устранение неисправностей воздуховодов

Если у вас возникли проблемы с воздуховодами, важно сначала просмотреть контрольный список проверки ОВКВ, чтобы определить проблему, прежде чем вызывать специалиста. Во многих случаях проблема может быть устранена без необходимости платить за вызов службы поддержки. Вот несколько вещей, которые нужно проверить:

— Не заблокированы ли воздуховоды плесенью? Если это так, это может быть признаком более серьезных проблем, которые необходимо решать немедленно, таких как повреждение водой и утечки из других источников за пределами дома.

-Есть ли слабый поток воздуха через вентиляционные отверстия в вашем доме? Это может означать, что система HVAC не может получить достаточно холодного воздуха для надлежащего охлаждения в жаркие месяцы, что может привести к снижению эффективности и увеличению затрат на электроэнергию для вас.

-У вас есть утечки в воздуховоде? Утечки могут вызвать проблемы с изоляцией и привести к попаданию влаги в воздуховоды, что может привести к росту плесени.

-Можно ли подключиться к существующим воздуховодам? В некоторых случаях вы можете подключиться к существующему воздуховоду, если он доступен и для этого достаточно места.

— Надлежащая ли изоляция вокруг воздуховода? Важно изолировать существующие воздуховоды в вашем подвале или чердаке с помощью изоляции R-значения, чтобы предотвратить конденсацию.

Если у вас возникли проблемы с воздуховодами, перед обращением к специалисту важно составить контрольный список проблем. Во многих случаях проблема может быть устранена без необходимости платить за вызов службы поддержки. Вот несколько вещей, которые нужно проверить:

— Не заблокированы ли воздуховоды плесенью? Если это так, это может быть признаком более серьезных проблем, которые необходимо решать немедленно, таких как повреждение водой и утечки из других источников за пределами дома.

-Можно ли подключиться к существующим воздуховодам? В некоторых случаях вы можете подключиться к существующему воздуховоду, если он доступен и для этого достаточно места.

— Надлежащая ли изоляция вокруг воздуховода? Важно изолировать существующие воздуховоды в вашем подвале или чердаке с помощью изоляции R-значения, чтобы предотвратить конденсацию.

Не забывайте об изоляции

Изоляция используется для снижения шума, поэтому при ее установке внутренний размер воздуховода уменьшается. Это означает, что вам понадобится воздуховод большего размера, чтобы сохранить тот же чистый размер воздуховода. Кроме того, на каждый метр трубы приходится небольшая потеря на трение. Хотя это может показаться не таким уж большим, со временем оно может накапливаться и экономить огромные суммы на расходах на отопление и охлаждение. Чем больше у вас изоляции, тем меньше тепла будет теряться через трубы в вашем доме или здании.

При планировании маршрутов воздуховодов важно не забывать оставлять достаточно места для изоляции. Если вы этого не сделаете, вы можете столкнуться с конфликтами между воздуховодами и другими службами из-за нехватки места. Кроме того, в большинстве каналов кондиционирования воздуха используется изоляция из стекловолокна. Толщина этой изоляции варьируется в зависимости от спецификаций проекта, но обычно измеряется в миллиметрах (мм).

‎Калькулятор воздуховодов в App Store

Приложение «Калькулятор воздуховодов» представляет собой современный взгляд на классическое колесико для определения размеров воздуховодов. Инженеры, проектировщики и подрядчики HVAC быстро и точно определят размер нового воздуховода или рассчитают производительность существующего воздуховода на вашем Mac.

Подбор круглых и прямоугольных воздуховодов с легкостью традиционного воздуховода. Отрегулируйте воздушный поток, диаметр, ширину или высоту ползунками большими пальцами. Получите максимальную точность, вводя числа непосредственно в калькулятор. Зафиксируйте коэффициент трения, диаметр, ширину или высоту, чтобы выполнить расчеты, необходимые для вашего проекта.

Оперативное обновление вычисленных значений позволяет сразу увидеть влияние изменений.

Выводит скорость для круглых и прямоугольных воздуховодов.

ВЫПОЛНЕНИЕ БЫСТРЫХ И ТОЧНЫХ РАСЧЕТОВ:

Введите воздушный поток и размеры непосредственно в виде чисел для максимальной точности.
— или —
Используйте ползунки воздушного потока и размера для быстрых расчетов.

Показывает эквивалентные размеры круглых/прямоугольных воздуховодов в реальном времени.

Определенные параметры можно заблокировать, чтобы можно было быстро рассчитать конкретные варианты.

Работает как для IP, так и для единиц СИ.

Можно выбрать одну из категорий шероховатости воздуховода.

Предназначен для быстрых расчетов в любом месте и в любое время и идеально подходит для проектировщиков систем ОВК или подрядчиков.

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ:

Блокирующие размеры:

Символы замка справа от размеров воздуховода показывают, заблокирован ли этот конкретный размер при расчете новых эквивалентных значений при обновлении размера.

Диаметр можно заблокировать или разблокировать.

Ширину или высоту можно заблокировать, но не то и другое одновременно.

Использование ползунков:

Перемещайте ползунки параметров Воздушный поток, Диаметр воздуховода, Ширина и Высота вверх и вниз в соответствии с нужным размером воздуховода, для которого необходимо рассчитать скорость и падение давления.

Диаметр, ширина и высота изменятся таким образом, что будет показан эквивалентный размер:

При изменении диаметра будет обновлена ​​либо эквивалентная ширина, либо высота, в зависимости от того, какое измерение разблокировано.

Изменение ширины или высоты приведет к обновлению эквивалентного диаметра, если он разблокирован, или другой размер прямоугольного воздуховода с размером диаметра заблокирован.

Прямой ввод:

Значения расхода воздуха, диаметра, ширины и высоты можно редактировать непосредственно в текстовых полях, чтобы обеспечить быстрый ввод точных чисел.
