С помощью данного калькулятора можно подобрать клапан с достаточной пропускной способностью для конкретной области применения. Коэффициент расхода (C_v) — это пропускная способность клапана при определенных параметрах рабочей среды. Калькулятор C_v рассчитывает C_v или расход с помощью дополнительных параметров рабочей среды, входного и выходного давления, а также температуры рабочей среды. Расчеты можно производить как для жидкостного, так и для газового потока. Выбор клапана со значением C_v значительно выше расчетного обеспечит необходимые параметры расхода.

Единицы измерения давления газа при абсолютном давлении, кроме фунтов на кв.

дюйм, ман.

Подбор изделий с учетом требований безопасности. При выборе изделия следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.

Дополнительная информация и ресурсы

• См. Технический бюллетень Swagelok по определению размеров клапанов
• Ознакомьтесь с нашим широким ассортиментом высококачественных клапанов, чтобы подобрать подходящий клапан для вашей системы
• Используйте наш калькулятор для расчета параметров расхода регулятора, чтобы получить индивидуальную кривую расхода на основе набора указанных пользователем параметров системы для регуляторов давления серии RHPS
• Обратитесь в авторизованный центр продаж и сервисного обслуживания Swagelok

Calculation type

• CV
• Поток

Средний тип

• Жидкость
• Газ

Входное давление (P1)

Это поле обязательно для заполнения

фунтов на кв. дюймкПабармПафунт/кв. дюйм изб.

Выпускное давление (P2)

Это поле обязательно для заполнения

фунтов на кв. дюймкПабармПафунт/кв. дюйм изб.

Расход (Q)

Это поле обязательно для заполнения

станд. куб. футы в минутуstdl/minstdm3/hstdml/minгал/минл/часл/мл/см3/час

Температура

Это поле обязательно для заполнения

ºпо Фаренгейтуºпо Цельсиюºпо Кельвину

System medium АцетонЭтиловый спиртМетиловый спиртБензолБензинКеросинМорская водаВодаАцетиленВоздухАммиакАргонБутанУглекислый газГелийВодородМетанАзот

Объемный вес Это поле обязательно для заполнения

Единиц потока станд. куб. футы в минутуstdl/minstdm3/hstdml/minгал/минл/часл/мл/см3/час

CV:

Поток:

Пожалуйста, введите данные температуры.

Пожалуйста, введите данные давления.

Калькулятор

Калькулятор

Корзина

Пока здесь пусто

{{ priceText }}

Перейти

{{ count }}

конфигуратор фитингов

задайте вопрос оставьте отзыв закажите каталог

Калькулятор расхода газа и жидкости

Жидкость

Газ

Давление входное

в фунтах на кв. дюйм (PSIA)кПаБарМПа

Давление выходное

в фунтах на кв. дюйм (PSIA)кПаБарМПа

Расход

норм. л/миннорм. куб. м/чнорм. куб. м/миннорм. куб. футы в мин.

Рабочая среда

Воздух, 1.00Азот, 0.972Ацетилен, 0.91Аммиак, 0.60Аргон, 1.38Бромистый водород, 2.82Водород, 0.07Водяной пар, 0.62Бутан, 2.08Гелий, 0.14Закись Азота, 1.53Метан, 0.554Неон, 0.64Окись азота, 1.037Природный газ, 0.61Сероводород, 1.19Кислород, 1.1Озон, 1.66Оксид углерода, 0.97Пропан, 1.55Пропилен, 1.38Диоксид серы, 2.26Углекислота, 1.53Фтор, 1.31Фосфин, 1.83Хлор, 2.48Хлористый водород, 1.27Этан, 1.05Этилен, 1.26

Значение Cv:

Сбросить параметры

Внимание:
Информация, полученная при помощи калькулятора расхода, является справочной.
Для помощи в подборе клапанов и регуляторов давления под различные параметры, обращайтесь к специалистам НТА-Пром через форму обратной связи или на [email protected]

Специалисты НТА-Пром рекомендуют подбирать регуляторы давления с учетом двойного запаса расхода, а также проверки соответствия графиков расхода регулятора и параметров расхода технологического процесса.

Для клапанов рекомендуется учитывать запас в 1,5 раза.

загрузка

{{ thanksMsg.title }}

Перейти в корзину Продолжить выбор позиций

Некорректно введены данные

Чтобы вычислить коэффициент Cv необходимо ввести значение расхода!

Некорректно введены данные

Пожалуйста, введите входное и выходное давление!

Некорректно введены данные

Входное давление должно быть больше, чем выходное!

Некорректно введены данные

При заданных давлениях поток не существует!

Некорректно введены данные

Необходимо выбрать тип среды: Жидкость или Газ

Калькулятор падения давления | Инструменты

Калькулятор падения давления | Инструменты | Копели

Метрическая система Империал

С помощью этого инструмента можно легко рассчитать падение давления жидкости, движущейся по трубе или трубе. Доступны две версии инструмента, позволяющие использовать коэффициент шероховатости трубы для ряда материалов или, если у вас есть измерение шероховатости трубы, то его можно ввести в расширенной версии, а также плотность жидкости и скорость.

Если вам нужна помощь в расчете расхода, воспользуйтесь нашим Калькулятором расхода.

Как использовать: Введите информацию о трубе, чтобы рассчитать падение давления в трубах.

Нужны дополнительные опции? Переключиться на расширенный вид

Диаметр трубы (мм)

Длина трубы (м)

Шероховатость трубы (мм) Материал трубы Полиэтилен высокой плотности (HDPE)Полиэтилен (PE, PEH)Пластик (нейлон, LDPE, PP, TPE, PTFE, TPV, PVDF)Поливинилхлорид (PVC, CPVC)Акрилонитрил-бутадиен-стирол (ABS)АлюминийАсбестоцементАсфальтовое покрытиеЛатуньКирпич КанализацияЧугун — новыйЧугун — 10 летЧугун — 20 летЧугун — 30 летЧугун — 40 летЧугун — Асфальтовое покрытиеЧугун — Битумное покрытиеЧугун — Цементное покрытиеЧугун — Морское покрытиеЧугун — Кованый гладкийЦементное покрытиеБетонБетонное покрытие — Стальные формыБетонное покрытие — Деревянные формыБетон — СтарыйМедныйгофрированный Металл Трубы из ковкого чугуна (DIP)Вковкий чугун с футеровкой из цементаВолокноАрмированный пластик (FRP)РезинаОцинкованное железоСтеклоСвинецМеталлические трубы – очень гладкиеГладкие трубыСталь – новая без футеровкиСталь – гофрированнаяСталь – внутренние заклепки и не выступающие заклепкиСталь – выступающие обхватные и горизонтальные заклепкиСталь – стеклянная и спирально-клепаннаяСталь – сварная и бесшовная олово, стеклокерамическая глина, деревянная клепка, деревянная или каменная труба — гладкое кованое железо, обычная

Расход (л/мин)

Плотность жидкости (кг/м3)

Вязкость жидкости (кг/м/с)

Потеря давления

Простая версия калькулятора перепада давления использует следующее уравнение для расчета потери давления из-за трения в трубе:

Потеря давления = 4,53 x Длина трубы x (((Расход / Коэффициент трубы) ^1,852 ) / (Диаметр трубы) ) ^{4. 857} )

Расширенная версия калькулятора имеет ряд шагов для расчета давления.

Коэффициент трения = 1,14 + 2log10 (диаметр трубы / шероховатость трубы) – 2

Потеря напора на трение = коэффициент трения * (длина трубы / диаметр трубы) * (средняя скорость) Давление трения (PSF) = Плотность жидкости * 32,17 * Потеря напора при трении

Давление трения (PSI) = Давление трения (PSF) / 144

Общие показатели шероховатости труб

9 Оцинкованное железо6

Шероховатость	0063
Aluminum and Lead	0.001 – 0.002
Asphalted Cast Iron	0.012
Cement	0.3
Concrete	0.3 – 3
Corroding Cast Iron	1,5 – 2,5
Тянутая латунь, тянутая медь	0,0015
Стекловолокно	0,005
0071	0. 015
Galvanized Steel	0.15
New Cast Iron	0.25 – 0.8
Ordinary Wood	5
PVC and Plastic Pipes	0.0015
Riveted Steel	0,9 – 9
Ржавая сталь	0,15 – 4
Нержавеющая сталь	0,015	Труба промышленного назначения0071	0.045 – 0.09
Stretched Steel	0.015
Weld Steel	0.045
Well Planed Wood	0.18 – 0.9
Worn Cast Iron	0.8 – 1.5

Помните, что если вам нужна помощь в выборе шланга, подходящего для вашего применения или отрасли, свяжитесь с одним из наших сотрудников по телефону 0116 240 1500 или по электронной почте [email protected].

Рекомендуемые продукты

PSI to GPM Calculator

Автор Purnima Singh, PhD

Отзыв Стивена Вудинга

Последнее обновление: 03 января 2023 г.

Содержание:

• PSI и GPM
• Что такое уравнение Бернулли?
• Расчет галлонов в минуту по давлению
• Как рассчитать галлоны в минуту по фунтам на квадратный дюйм и размеру трубы?
• Как использовать калькулятор PSI в GPM?
• Часто задаваемые вопросы

Калькулятор Omni PSI в GPM позволяет определить расход воды в галлонах в минуту по показаниям манометра в фунтах на квадратный дюйм . Вы также можете использовать этот калькулятор для преобразования PSI в галлоны в час.

Продолжайте читать эту статью, чтобы узнать:

• Разница между PSI и GPM.
• Что такое уравнение Бернулли?
• Как рассчитать GPM из PSI и размера трубы?

PSI и GPM

PSI или фунты на квадратный дюйм — это единиц давления . Мы можем определить 1 psi как давление, вызванное силой в один фунт силы, приложенной к площади в один квадратный дюйм . Таким образом, более точным термином для фунта на квадратный дюйм будет фунт-сила на квадратный дюйм ( фунтов силы/дюйм ² ).

Один фунт на квадратный дюйм приблизительно равен 6894,76 паскаля (единицей давления в системе СИ является паскаль или Па). Он очень часто используется в измерении давления в промышленности и повседневной жизни , например, давление в шинах, давление в пожарном гидранте и т. д.

галлонов в минуту или галлонов в минуту равно 93/с}6,309×10-5 м3/с.

Поскольку PSI — это мера давления, а GPM — мера расхода, мы не можем напрямую конвертировать одно в другое. Однако мы можем использовать уравнение Бернулли для несжимаемой жидкости для расчета скорости потока в галлонах в минуту, если известны некоторые другие переменные.

Прежде чем идти дальше, попробуем сначала понять, что такое уравнение Бернулли.

Что такое уравнение Бернулли?

Уравнение Бернулли утверждает, что для несжимаемой жидкости без трения сумма давления (PPP), плотности кинетической энергии и плотности потенциальной энергии постоянна 92 + \rho g h = \text{constant}P+21​ρv2+ρgh=constant

где:

• ρρρ — плотность жидкости;
• vvv — скорость потока жидкости;
• hhh — высота от земли; и
• ggg — Ускорение под действием силы тяжести.

Плотность потенциальной энергии рассчитывается с использованием модифицированного уравнения потенциальной энергии с плотностью вместо массы жидкости.

Когда жидкость течет по трубе с переменным диаметром и высотой, плотность давления и энергии в двух точках вдоль трубы связана следующим образом: 92 P1​+21​ρv12​=P2​+21​ρv22​

Другими словами, по мере увеличения скорости движущейся жидкости ее давление падает и наоборот . Чтобы копнуть глубже, воспользуйтесь нашим калькулятором уравнения Бернулли.

В следующем разделе мы увидим, как рассчитать GPM по давлению.

Расчет галлонов в минуту по давлению

Чтобы определить расход в галлонах в минуту или галлонах в минуту, нам нужно знать давление в двух разных точках (скажем, 1 и 2) вдоль пути потока (или трубы). Используя уравнение Бернулли для течения жидкости на постоянной глубине, мы можем написать: 92) & = \frac{2(P_1 — P_2)}{\rho} \end{align*}P1​−P2​(v22​−v12​)​=21​ρ(v22​−v12​)=ρ2(P1​−P2​)​​

Следовательно, для определения скорости мы должны взять разницу давлений между двумя точками, умножить ее на 2, разделить результат на плотность воды и затем извлечь из нее квадратный корень.

Получив скорость, мы можем легко вычислить расход, умножив его на площадь поперечного сечения трубы. Следует отметить, что здесь мы предполагаем, что площадь поперечного сечения трубы пренебрежимо мала по сравнению с площадью поперечного сечения резервуара. Скорость воды внутри резервуара также считается пренебрежимо малой для всех практических целей, т. е. v1=0v_1 = 0v1​=0.

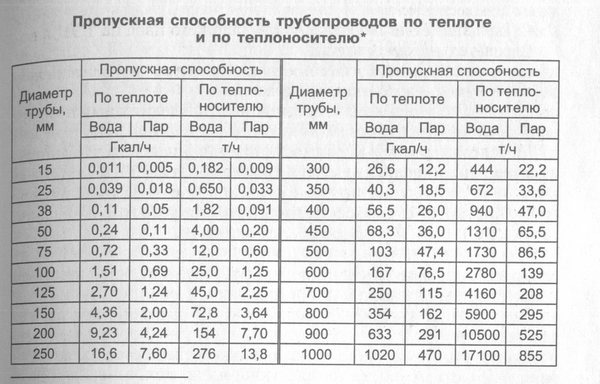

Как рассчитать GPM из PSI и размера трубы?

Давайте посмотрим, как мы можем рассчитать скорость потока воды, когда она выходит из резервуара через трубу диаметром 2,5 дюйма . Пусть давление внутри бака будет 72,0 psi . Давление на выходе будет равно атмосферному давлению, т. е. 14,7 psi .

1. Сначала вычисляем разницу между давлением внутри бака (P1P_1P1​) и на выходе (P2P_2P2​):

P1−P2=(72,0−14,7) psi=57,3 psi\quad \скриптсайз \четверка \начать{выравнивать*} P_1 — P_2 &= (72,0 — 14,7) \ \rm{psi} \\ &= 57,3 \ \rm{psi} \end{align*}P1​−P2​=(72. 2} \end{align*}57,3 psi×1 psi144 lbf/ft2​=8251,2 lbf/ft2​ 93/с}}\\ & = 1411,57 \\rm{gpm} \end{align*}​3,145 фут3/с × 448,83 1 фут3/кв.м/мин​=1411,57 галлон/мин​

Ого! Это было не так просто 😰. Теперь давайте посмотрим, может ли использование калькулятора psi в галлоны в минуту облегчить нашу жизнь.

Как использовать калькулятор PSI в GPM?

Рассмотрим ту же задачу, что и в предыдущем разделе:

1. Введите давление внутри бака ( 72,0 psi ) и давление на выходе ( 14,7 фунтов на кв. дюйм ).

2. Введите диаметр трубы ( 2,5 дюйма ). Также можно ввести площадь поперечного сечения трубы.

3. Калькулятор psi в галлоны в минуту отобразит скорость потока в галлонах в минуту ( 1411,3 галлонов в минуту ).

4. Вы также можете использовать этот калькулятор для преобразования фунтов на квадратный дюйм в галлоны в час , выбрав единицу измерения в раскрывающемся меню.

Часто задаваемые вопросы

Как рассчитать PSI из галлонов в минуту и ​​диаметра трубы?

Чтобы рассчитать PSI из галлонов в минуту и ​​диаметра трубы, выполните следующие действия:

1. Рассчитайте площадь поперечного сечения трубы, используя заданный диаметр.

2. Разделите расход , измеренный в галлонах в минуту, на площадь и возьмите квадрат результата.

3. Умножить значение из шаг 2 на плотность воды и разделить на 2 .

4. Добавьте атмосферное давление к результату шага 3 , и вы получите давление в PSI.

Как рассчитать галлоны в минуту по PSI для воды?

Чтобы рассчитать GPM по давлению в PSI для воды, выполните следующие действия:

1. Мера давление внутри бака с помощью манометра.

2. Вычтите из атмосферного давления из давления в баке .

3. Умножить результат из шаг 2 на 2 и разделить на плотность воды .

4. Возьмите квадратный корень из значения шаг 3 и умножьте на площадь поперечного сечения трубы.

5. Поздравляем! Вы рассчитали скорость потока в галлонах в минуту (GPM) на основе показаний манометра в фунтах на квадратный дюйм.

Является ли GPM таким же, как PSI?

№ , GPM (или галлоны в минуту) измеряют расход жидкости, а PSI (или фунты на квадратный дюйм) измеряют давление. Следовательно, они не измеряют одну и ту же физическую величину.

Как найти расход по скорости?

Расход – это объем жидкости, протекающей в единицу времени через данную площадь.
