для чего нужен, принцип работы, виды, установка, как сделать своими руками

В квартирах многоэтажного дома можно встретиться с ситуацией, когда через вентиляционную шахту проникает запах от соседей. Если у них жарят рыбу или забыли вовремя снять с огня сковородку с яичницей, то об этом быстро узнают соседи. Чтобы исключить попадание воздуха из шахты, нужно сделать так, чтобы воздух мог перемещаться только в одном направлении. Для этой цели применяется обратный клапан.

Содержание

Для чего нужен на вентиляции обратный клапан
Принцип работы
Виды механических клапанов
Одностворчатый гравитационного действия
Двустворчатый с использованием пружин
Жалюзи на вентиляционную решетку
Гибкая мембрана
Как установить обратный клапан для вентиляции
Местоположение клапана в вентиляционной системе
Нюансы установки и обслуживания
Монтаж устройства на вытяжку
Неприятности которые могут возникнуть
Можно ли сделать обратный клапан своими руками
Заключение

Для чего нужен на вентиляции обратный клапан

принцип действия обратного клапана на вентиляции

Вентиляционная система включает в себя как входные, так и выходные отверстия. В первые из них поступает свежий воздух с улицы, во вторые — уходит загрязнённый. Выходные устанавливают на кухне и в других местах, откуда необходимо вывести наружу спёртый воздух.

Нормальная работа вентиляции предусматривает, что поток воздуха проходил через выходные отверстия из помещения наружу. Если происходит обратное движение, то вентиляционная система перестаёт нормально работать. Чтобы этого избежать, нужно использовать обратный вентиляционный клапан.

Когда появляется обратная тяга из выходного вентиляционного отверстия, это может принести такие проблемы:

В многоэтажных домах таким образом поступают запахи от соседей.
Запах с кухни, водяные поры вместо того, чтобы выводиться наружу, скапливаются на кухне.
В частном доме в холодное время года поступление холодного воздуха снаружи способно существенно понизить температуру, препятствуя работе системы отопления.
Из-за появления обратной тяги дым может вместо того, чтобы уходить наружу, возвращаться внутрь помещения.

Обратный клапан может быть использован для входных или выходных отверстий. Важно, чтобы движение происходило только в нужном направлении. В большинстве случаев установка обратного клапана позволяет решить возникшие проблемы.

Принцип работы

При использовании вентиляции воздух может проходить как в одном, так и в другом направлении. Чтобы воздух мог двигаться только в одном из них другое закрываю специальным клапаном. Принцип действия основан на том, что воздух, двигаясь обратно, закрывает заслонку, которая препятствует его дальнейшему движению.

принцип работы клапана

Конструктивно заслонку могут сделать в виде поворачивающейся лопасти или лепестковый. При обычном направлении движения препятствие прижимается к краям, а при обратном — устанавливается перпендикулярно, закрывая отверстие.

При его применении клапан испытывает сильное аэродинамическое сопротивление. Его конструкция должна обеспечивать надёжность и устойчивость.

Это устройство представляет собой небольшой отрезок трубы. Он может иметь круглое или прямоугольное отверстие. По форме и размерам он должен подходить к вентиляционному отверстию, для которого предназначен.

Внутри его расположен тонкий стержень, на котором свободно вращается заслонка. Конструкция продумана таким образом, чтобы при нужном направлении движения она приближалась к краю и не препятствовала движения воздуха.

Если направление меняется, воздух разворачивает заслонку и она перекрывает отверстие. Таким образом движение происходит только в правильном направлении.

Виды механических клапанов

Существует несколько разновидностей таких конструкций. Есть такие, которые предназначены для использования с вентиляционными решётками, а также с вентиляторами. Закрывающий механизм может использовать не только заслонку, но и клапан-бабочку или жалюзи.

другие виды обратного клапана

Одностворчатый гравитационного действия

В этом случае используется отрезок трубы. Внутри него на стержне закреплена пластина, которая может вращаться. Устройство установлено таким образом, что под действием гравитационных сил створка закрывает отверстие. При движении воздуха в нужную сторону створка будет приоткрываться, обеспечивая правильную работу вентиляции.

Открывание и закрывание отверстия обеспечивают двумя способами: при помощи смещения положения стержня к краю отверстия или при помощи использования грузика.

Двустворчатый с использованием пружин

Клапаны типа «бабочка» представляют собой два полукруга из металла или пластика. Они прикреплены к стержню, проходящему в центре трубы. Если ветер дует в нужном направлении, то они складываются, в противоположном случае распрямляются, закрывая отверстие.

Жалюзи на вентиляционную решетку

Такой обратный клапан на воздуховод по виду напоминает жалюзи. Здесь используются узкие полоски, которые под действием гравитации опускаются и закрывают отверстие. Для каждой полоски имеется отдельное прямоугольное отверстие.

При правильном движении воздуха они приподнимаются и пропускают воздух. При противоположном — опускаются и закрывают отверстие.

Гибкая мембрана

Использование мембраны из гибкого материала даёт возможность открывать и закрывать отверстия без использования её поворота. Под воздействием движения воздуха в правильном направлении лепестки будут отгибаться, пропуская поток, при встречном — закроют отверстие.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

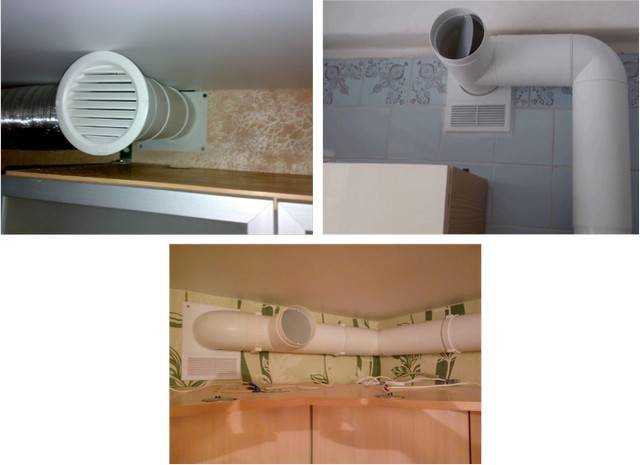

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

Нужно снять старую вентиляционную решётку.
Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
Мембраны к картонной рамке прикрепляют при помощи скотча.
Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Неприятности которые могут возникнуть

Применение этого устройства имеет недостатки:

Нарушается ход естественной вентиляции, что может привести к непредсказуемым последствиям.
При работе создаётся шум, который способен создавать дискомфорт. Он усиливается в тех случаях. Когда направление движения воздуха меняется и происходит частое переключение.

Специалисты не дают однозначного ответа о том. Правильно ли использовать такие клапаны. Для того, чтобы обеспечить надёжную вентиляцию её необходимо продумать и сделать таким образом, чтобы она исправно работала без дополнительных приспособлений. Однако этот способ требует больших затрат и не всем доступен. Использование обратного клапана в таком случае является более удобным способом решить проблему.

Можно ли сделать обратный клапан своими руками

Сделать клапан на вентиляцию можно только в самом простом случае. В большинстве ситуаций его проще приобрести в специализированном магазине. Для типовых ситуаций существуют готовые решения, которые продаются по доступным ценам. Если речь идёт о стандартных отверстиях, то можно воспользоваться клапаном подходящего размера. Монтаж таких устройств не представляет особых сложностей.

Заключение

Перед тем, как использовать обратный вентиляционный клапан, нужно решить, как должна работать вентиляция в квартире или доме. В большинстве случаев необходимо приобрести устройства стандартных размеров и установить их. В более сложных ситуациях потребуется оборудовать воздуховоды и сделать выходы к ним из помещений.

Вытяжка на кухне: пошаговая инструкция по установке

Действующие строительные нормы и правила предусматривают обязательное обустройство вентиляции в кухнях. Стандартное решение в виде обыкновенных вертикальных вентиляционных каналов с решетками под потолком устраивает не всех жильцов, большинство желает устанавливать специальные автономные вытяжки над кухонными плитами.

Вытяжка на кухне

Важно. Если на кухне используется газовая плита, то категорически запрещается подключать вытяжки к вентиляционным каналам без специальных приспособлений.

Объясняется это тем, что в выключенном положении естественная вентиляция не работает. В случае протечки газ скапливается под потолком и при включении света с большой вероятностью возможен взрыв. Кстати, именно по этой причине происходят трагические случаи в многоквартирных домах. Еще одна проблема – мощная вытяжка, подключенная к общему вентиляционному каналу, может подавать отработанный воздух в соседние квартиры. В домах старой постройки сечение каналов не рассчитано на мощные потоки воздуха, он не успевает выходить наружу и заполняет ближайшие подключенные помещения.

Вытяжка с отводом для кухни

Как решать эти проблемы мы в этой статье расскажем немного ниже.

Содержание статьи

С чего начинать монтаж вытяжки
Проверка и обустройство вентиляционной шахты
Установка вытяжки
- Видео — Совмещение вытяжки и вентиляции
- Видео — Монтаж короба под вытяжку на кухне

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание, в противном случае вместо положительного эффекта получится отрицательный.

Действие	Краткое описание
Проверка технического состояния существующего вентиляционного канала	Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.
Определение типа вытяжки	Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.
Технические параметры вытяжки	Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

Как выбрать вытяжку для кухни

ТОП 7 лучших вытяжек.

Модель	Достоинства	Производительность (м³/ч)	Ширина для установки, см
Hansa OSC 6111 WH	Бюджетная подвесная модель Hansa OSC 6111 WH с комфортным ползунковым управлением. Корпус — нерж. сталь. Уровень шума низкий.	335	60
Indesit H 151.2 WH	Вытяжка подвесная Indesit H 151.2 WH обладает плоской конструкцией, которая устанавливается на стену над плитой. Вытяжка Indesit H 151.2 WH работает тихо, издавая шум максимум 60 дБ. Очистка производится жироулавливающим фильтром. Также можно установить дополнительный угольный очиститель. Рабочую поверхность кухни осветят две встроенные в вытяжку лампочки.	230	50
Akpo WK-4 Vario eco	Элегантная каминная вытяжка с мощным мотором не займёт много места на вашей кухне. Три скорости работы позволят настроить устройство на любой уровень загрязнения воздуха, а благодаря высокой производительности аппарат отлично справится с совмещенными кухней-столовой или кухней-гостиной.	650	50, 60 и 90
Hansa OKC 653 SWH	Вытяжка выполнена в белом цвете и имеет наклонное расположение. Интенсивный режим позволяет моментально очистить воздух, а управление осуществляется благодаря сенсорному дисплею.	620	60
Elica MEMPHIS WH/A/90 T.GREZZO	Два режима работы могут вытягивать загрязненный воздух в вентиляцию или очищать его и выводить обратно в помещение. Алюминиевый фильтр легко очищается от жировых загрязнений в посудомоечной машине.	650	90

После того как согласованы все вышеописанные моменты, можно приступать к непосредственному монтажу вытяжки.

Проверка и обустройство вентиляционной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

Вентиляционный проход был забит раствором

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

Вентканал после прочистки

Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немного расширьте и выровняйте края отверстия.

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

Установлена плита МДФРаспорки

Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Коробка

Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.

Два прутка металлической арматуры

Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.

Смесь для раствора и жидкость, препятствующая росту грибка

Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

Коробка выставлена по уровнюКоробка зафиксирована раствором

Практический совет. Освобождать короб от массы намного проще полотном ножовки по металлу.

Короб извлекается путем выпиливания

Не спешите, раствор еще не набрал максимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

Шахта после извлечения короба

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

Пластиковая трубаКрепление трубыФормирование круглого отверстияСтена заделана гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку во время формирования отверстий. Это очень плохой материал по всем параметрам. Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибы и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора.

Во время работы вытяжки в помещении слышны неприятные звуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Труба обклеена шумопоглощающим материаломТруба вставлена в подготовленное ранее отверстиеВокруг трубы нанесен силиконовый герметикСборка воздуховодаОбратный клапан установлен на силиконовый герметик

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Установка вытяжки

В нашем случае агрегат монтируется на эксплуатируемой кухне, что создает дополнительные трудности: надо убрать рабочий стол, все кухонные принадлежности и т. д. Ничто не должно вам мешать выполнять работу, не создавайте себе дополнительных проблем.

Шаг 1. Снимите навесной шкаф, в него в дальнейшем будет монтироваться вытяжка. Навесная мебель крепится при помощи горизонтальной металлической рейки, для снятия требуется немного ослабить фиксаторы.

Демонтаж шкафчика

Шаг 2. Достаньте купленную вытяжку и примерьте ее.

Примерка вытяжки. Не подходит по размеру

В большинстве случаев придется мебель немного переделывать. Вытяжка подходит по габаритам, но расположение внутренних полок и петель крепления может не совпадать. Это некритическая проблема и легко решается. Для начала открутите петли для навешивания и достаньте перегородку.

Разборка шкафчика

В нашем случае надо достать нижнюю полку шкафчика и на ее место прикрутить корпус вытяжки.

Шаг 3. Вставьте устройство в корпус шкафа и снимите все размеры.

Вытяжка вставлена в шкафчик

Не забывайте оставлять между ней и дверками зазор примерно три миллиметра, в противном случае они во время открытия/закрытия будут задевать за крышку. Снимайте размеры максимально точно.

Нужно точно снимать размеры и делать разметку

Надо помнить, что большинство кухонной мебели изготавливается из ламинированных плит ДСП, это самый бюджетный вариант. А в таких плитах невозможно рядом сверлить отверстия, минимальное расстояние не менее 5 мм, в противном случае плита теряет прочность. Это значит, что исправить ошибки, допущенные во время разметки, обыкновенным пересверливанием не удастся. Придется принимать целый комплекс сложных мероприятий или изготавливать новые боковые стенки мебели.

Шаг 4. Высверлите новые отверстия под евровинты.

Сверление несквозных отверстий

Для контроля глубины на сверло намотайте кусок изоляционной ленты или скотча, глубина высверливания не должна превышать 2/3 толщины плиты.

Практический совет. Дополнительно установите шкантики. Это отнимает немного времени, но значительно повышает прочность шкафчика.

Шкантики всегда вставляйте на столярный лей, без него эффективность элементов заметно понижается.

Закручены евровинты, вставлены шканты

Шаг 5. Закрепите на место вытяжку и на столе проверьте работоспособность всех ее элементов. Довольно часто возникают проблемы с обратными клапанами, они плохо закрываются/открываются и вибрируют. Такие ситуации свидетельствуют о низком качестве изделия, их надо устранять самостоятельно.

Клапан не открывается как положено

Шаг 6. Для облегчения процесса дальнейшего монтажа вытяжки сделайте шаблон расположения всех отверстий. В этих целях можно использовать любой лист бумаги подходящего размера.

Изготовление бумажного шаблона

Поместите его на тыльную сторону шкафчика с закрепленной вытяжкой, и отметься точные места расположения всех отверстий: выхода трубопровода, точек фиксации мебели и т. д.

Перенос точек сверления и вырезания с шаблона

Перенесите замеры на полку и подготовьте отверстия. Некоторые можно высверливать, а под трубопровод вырезайте электрическим лобзиком. Отверстия под воздуховод проделайте сразу во всех полках и крышке шкафчика. Первую полочку рекомендуется использовать в качестве шаблона.

Подготовка отверстийВыпиливание отверстия под воздуховодПолка используется как шаблон

Шаг 7. Соберите шкафчик, соедините все элементы. Не забывайте оставлять зазор между вытяжкой и дверками, контролируйте его прокладками соответствующей толщины.

Сборка шкафчикаКрепление вытяжкиЗазор между вытяжкой и дверками. Вставлены прокладки

Шаг 8. Измерьте длину трубы и отрежьте нужный кусок. Пластиковые трубы легче и быстрее резать болгаркой с камнем по металлу. Только всегда соблюдайте правила техники безопасности, это очень травмоопасный инструмент.

ЗамерыПеренос размеров на трубуРаспил трубы болгаркой

Шаг 9. Установите в шкаф канал и засиликоньте щели между трубой и плитами. Силикон выполняет три функции: уменьшает вибрации, увеличивает прочность крепления и улучшает внешний вид шкафчика – при открытии дверок не будут заметными неровности отверстий.

Нанесение герметикаВставлена труба. Герметизируется стык

Если петли дверок нельзя поставить на прежнее место, то для них надо высверливать новые отверстия. Делается это специальным сверлом мебельщика.

Крепление петельДля высверливания выемок под петли на дверцах используется специальное сверлоПроцесс сверленияКрепление петель

Шаг 10. Закрепите на стене собранный шкаф, подровняйте его расположение.

Навешивание шкафчикаЗакреплена дверца. Проверка работоспособности вытяжки

Шаг 11. Приступайте к сборке воздуховодов. В нашем случае используются круглые, но можно брать и прямоугольные. У первых меньше сопротивление движению воздушного потока, что увеличивает эффективность вытяжки и уменьшает нагрузку на электрический двигатель. Прямоугольные позволяют монтировать систему в максимальной близости к потолочному перекрытию, это очень важно для невысоких помещений.

Комплектующие для подключения пластикового воздуховода

Если вы подключаете к одному вертикальному вентиляционному каналу одновременно и вытяжку, и естественную вентиляцию, то обязательно надо применять клапан. Он постоянно открыт и обеспечивает нормативную вентиляцию помещения. Это важное требование газовиков, без его соблюдения они никогда не дадут разрешения на пользование плитой. При включении вытяжки клапан закрывается, что препятствует попаданию воздуха обратно в помещение.

Важно. Нужно понимать, почему обратный клапан закрывается. Происходит это из-за повышения давления воздуха в вентиляционном вертикальном канале, часть его выходит в кухню и закрывает клапан.

На первый взгляд кажется, что все отлично и полностью отвечает требованиям строительных норм и правил. Это было бы так, если к каналу подключена лишь ваша кухня. А с соседями в многоквартирных домах могут быть две ситуации:

давление воздуха полностью останавливает естественную вентиляцию из нижних квартир;
возникает обратное движение, отработанные воздушные потоки из вашей квартиры попадают в соседние.

Для страховки управляющие компании категорически запрещают подключение вытяжек к общедомовым вентиляционным каналам, об этом надо знать перед принятием решения.

Если клапан с трудом закрывается/открывается, то следует найти причину заедания и устранить ее. Как правило, достаточно немного уменьшить диаметр элемента, рекомендуется по периметру сточить его шлифовальной шкуркой. Не помогает – поставьте элементарный противовес, можно использовать саморез. Масса и размещение противовеса подбирается экспериментальным путем.

Видео — Совмещение вытяжки и вентиляции

Шаг 12. Сделайте отверстие в канале под трубу и соберите воздуховод. Щели заделайте силиконом соответствующего цвета.

Подготовка отверстияУстановлен воздуховод, силиконовым герметиком заполняется щельВытяжка на кухне

Проверьте работоспособность вытяжки. Если все в норме, то дайте примерно сутки для затвердевания силикона и цементно-песчаного раствора и только после этого можете пользоваться устройством.

Пользоваться вытяжкой можно уже через сутки

Видео — Монтаж короба под вытяжку на кухне

Вытяжки без отвода в вентиляцию

Функциональность и эффективность кухонных вытяжек зависит от двух факторов: правильности установки и выбора оборудования. Как устанавливать системы и готовить для них каналы мы в этой статье рассказали. А практические рекомендации по конкретному выбору различных типов и моделей вытяжек есть на страницах нашего сайта.

Обратный клапан для вытяжного вентилятора 100 KO — 100мм пластик

Вытяжной вентилятор с обратным клапаном 100 KO Winflex

Вентиляционная марка Winflex расширяет свой ассортимент вытяжек обратными клапанами , которые идеально подходят, например, для вашей ванной комнаты или кухни.

Этот вентилятор/вытяжка обратный клапан предотвращает возврат воздуха из системы вентиляции в ваш салон .
100 KO обратный клапан , совместимый с воздуховодами Ø100мм, никак не мешает пассивной внутренней вентиляции .
Особенности:
— Диаметр: Ø 100 мм
— Глубина: 14 мм
— Изготовлен из АБС-пластика
— Специальная легкая полимерная мембрана
— Артикул: KO 100
- Входной диаметр
  100 мм
- Выходной диаметр
  100 мм
- Тип
  Обратный клапан
- Композиции
  ПВХ

Нашим клиентам также понравился

Бытовые кухонные вытяжки Falco от Q&A.

Кристи Лоуренс

Национальный сервисный и технический менеджер в Falco Domestic Appliances

Опубликовано 10 мая 2016 г.

+ Подписаться

Соблюдайте осторожность при снятии и установке кронштейнов для островной установки и дымоходов из нержавеющей стали. Стальные дымоходы Stain Less имеют острые края и могут привести к порезам.

Часто задаваемые вопросы и ответы:

1. В: Мой вытяжной вентилятор не вытягивает воздух
О: перед регистрацией обращения в сервисную службу убедитесь, что установка вытяжных вентиляторов выполнена правильно, чтобы избежать вызова сервисной службы плата. Приводим список часто встречающихся ошибок при повседневных установках: * Установщик не снял ленту с дроссельной заслонки. (Вопрос: 13).

*Установщик не закрепил шнур питания внутри дымохода. (Вопрос: 13).
*Ваш шланг воздуховода превышает рекомендуемую максимальную длину. (Вопрос: 13).
*Ваш блок не соответствует рекомендуемой высоте. (Вопрос: 3).
*На вашем устройстве установлено неправильное приложение. (Вопрос: 2). Плата за обслуживание в размере 450,00 рэндов будет применяться, когда мы регистрируем сервисный вызов и применим любой из вышеперечисленных пунктов.

2. В: Могу ли я использовать вытяжку над газовым грилем?
A: НЕТ. Обратите внимание, что этот блок предназначен только для домашних кухонь и не может использоваться в качестве промышленного вытяжного вентилятора. Коммерческое использование включает, но не ограничивается: ресторанами, кофейнями, бесплатными столовыми, магазинами Tuck, трейлерами с едой, газовыми грилями внутри или снаружи вашей собственности, любыми другими формами грилей и любой кухней, используемой в коммерческих целях. Использование экстрактора, который вы приобрели, в любом коммерческом приложении представляет серьезную опасность возгорания и приведет к немедленному аннулированию гарантии.

3. В: Какова правильная высота установки?
A: Рекомендуемая высота установки: 750 мм над газом и 650 мм над электричеством. В любом случае рекомендуется, чтобы высота установки не превышала 750 мм, чтобы обеспечить наилучшие результаты.

В: Нужен ли мне комплект рециркуляции?
A: № Экстрактор предназначен для использования в обоих случаях; Работа с внешним и рециркуляционным воздухом, дополнительный комплект не требуется.

4. В: В чем разница между работой с внешним и рециркуляционным воздухом?
A: Рециркуляция; Все настенные блоки поставляются с алюминиевыми и угольными фильтрами. Для режима рециркуляции вы просто установите блок. Воздух будет фильтроваться через оба набора фильтров: снаружи алюминиевые фильтры и внутри угольные фильтры. После этого воздух, выходящий из вытяжки, будет чистым, без складок и не причинит никакого вреда. Существует два варианта использования экстрактора в режиме рециркуляции. 1. Пусть отфильтрованный воздух выходит через вентиляционные отверстия в верхней части дымохода, или вы можете использовать выдвижной воздуховод, чтобы направить воздух в потолок. Активированный уголь в угольных фильтрах удаляет запахи и частицы дыма из воздуха, прежде чем выпустить очищенный воздух обратно на кухню.

Внешний: Единственная разница между режимом рециркуляции и внешним режимом заключается в том, что во внешнем режиме вы выпускаете воздух за пределы помещения с помощью воздуховода. Это означает, что чистый отфильтрованный воздух будет выбрасываться не на кухню или потолок, а наружу. Устройство поставляется с удлиняемым шлангом. При выпуске воздуха наружу угольные фильтры можно снять, чтобы улучшить скорость всасывания. Снимать угольные фильтры в режиме рециркуляции не рекомендуется. | Обратите внимание, что настенное крепление, которое встраивается в вашу стену при выпуске воздуха наружу, не входит в комплект вытяжки и может быть приобретено на месте.

5. В: Как работает вытяжной вентилятор?
A: Вытяжные вентиляторы предназначены для удаления переносимого по воздуху жира, пара, дыма и запахов от приготовления пищи путем вытяжки и фильтрации воздуха на кухне и над варочной поверхностью.

6. В: Покрываются ли мои светильники/лампы гарантийным сроком?
A: НЕТ. На потолочные светильники, лампочки, алюминиевые и угольные фильтры гарантия не распространяется. Полный список условий гарантийного периода можно найти в гарантийном талоне, который находится внутри коробки или в вашем руководстве. Вы также можете загрузить его с сайта www.falco.co.za

7. В: Как часто нужно менять фильтры?
A: При ежедневном использовании мы рекомендуем заменять угольные фильтры каждые 6 месяцев. Ваши алюминиевые фильтры можно мыть в теплой воде и жидкости для мытья посуды. Пожалуйста, не мойте алюминиевые фильтры в посудомоечной машине, так как это обесцветит фильтры и они станут тусклыми. В качестве альтернативы вы просто покупаете новые алюминиевые фильтры.

8. В: Каков срок моей гарантии и что она влечет за собой?
A: На все наши вытяжные вентиляторы предоставляется двухлетняя гарантия. Двигатели, печатные платы, конденсаторы, трансформаторы (для агрегатов с потолочными светильниками на 12 В), розетки на 220 В (для агрегатов с обычными лампочками на 220 В), главные переключатели управления и лопасти вентилятора двигателя покрываются нашей двухлетней гарантией на запасные части и работу.

9. В: Что исключается из моей гарантии?
A: Потолочные светильники и лампы накаливания, стеклянные панели и вытяжное стекло, алюминиевые и угольные фильтры не входят в гарантию.

10. В: Как почистить экстрактор из нержавеющей стали?
A: Всегда очищайте экстрактор неабразивными чистящими средствами. Всегда читайте инструкции к продукту и убедитесь, что продукт безопасен для использования с нержавеющей сталью. Два отличных продукта — средство для мытья окон, которое также является средством для чистки нержавеющей стали, и спрей для полировки дерева, еще одно сертифицированное средство для чистки нержавеющей стали. Обратите внимание, что абразивные чистящие средства могут повредить нержавеющую сталь и вызвать ржавчину или пятна ржавчины.

11. В: Почему на экстракторе есть следы ржавчины?
A: Нержавеющая сталь может ржаветь при очистке абразивными чистящими средствами. Химические вещества внутри абразивных чистящих средств вступают в реакцию с нержавеющей сталью, в результате чего образуется ржавчина. На наших кухнях есть много повседневных чистящих средств, которые являются абразивными чистящими средствами и неизвестны потребителю. Пожалуйста, убедитесь, что вы прочитали инструкции, и если нержавеющая сталь не упоминается, не используйте продукт на нержавеющей стали.

12. В: Могу ли я удлинить свои дымоходы из нержавеющей стали, если они слишком короткие?
A: Да, только для настенного блока. Дымоходы островных вытяжек НЕЛЬЗЯ удлинять. Перед началом процесса установки убедитесь в правильности ваших измерений. Дополнительные нижние дымоходы продаются компанией Lategan & Van Biljoens в Претории, и они используются для удлинения дымоходов на блоках с настенным креплением.

13. В: Моя вытяжка дует, а не вытягивает?
A: Существует три основные причины, по которым вытяжка может дуть вместо вытяжки, и в большинстве случаев (98%) это вызвано неправильной установкой. Пожалуйста, убедитесь, что сверху или внутри воздуховодного шланга нет препятствий. Убедитесь, что силовой кабель аккуратно закреплен внутри дымохода, и убедитесь, что силовой кабель не мешает верхней части дроссельной заслонки. Плохое качество изготовления и неспособность закрепить силовой кабель приводят к тому, что кабель ложится на верхнюю часть дроссельной заслонки, что блокирует и препятствует правильному извлечению устройства. Пожалуйста, убедитесь, что лента, наклеенная на дроссельные заслонки на заводе, удалена при установке устройства. Если не снять ленту с двух дроссельных заслонок, это приведет к ограничению выхода воздуха, и это приведет к возврату воздуха, что приведет к выдуванию воздуха вместо извлечения воздуха. Прежде чем заказывать сервисный звонок, убедитесь, что вы сначала проверили это, чтобы избежать взимания платы.
(a) Это изображение дроссельной заслонки, закрытой лентой сверху:
При установке ленту следует удалить. Оба дроссельных клапана открываются при включении вытяжки:
(b) Трубопроводы длиной более 2,5 м также отрицательно влияют на производительность вашего вытяжного вентилятора. Если вы выпускаете воздух, а длина воздуховодного шланга превышает 2,5 метра, вам необходимо приобрести дополнительный вытяжной двигатель, который необходимо установить на одной линии с воздуховодным шлангом, чтобы поддерживать отвод воздуха.
