Обратный клапан для воды.

Когда вы приходите в сеть наших магазинов «Мир насосов», то наши консультанты предлагают вместе с насосом приобрести обратный клапан…

29.06.2021

Механизм простой, но выполняет очень важную функцию — стабилизирует поток, предотвращая этим аварийность. Клапан препятствует обратному движению жидкости. Магистраль постоянно заполнена. Вода подается постоянно, в нужном объеме.

Обратный клапан из латуни

Для бытовых целей корпус обратного клапана изготавливают из латуни, которая устойчива к растворенным в воде солям и минералам. Снаружи-гальваническое покрытие. Внутренние элементы отливаются из сплава цинка и меди, или специального полимера. Пружина сделана из специальной пружинной стали с увеличенным сроком службы.

Основные элементы:

• Корпус: камера для золотника и муфтовое соединения с резьбой.

• Золотник: состоит из штока, двух тарелок золотника и прокладки.

• Исполнительная часть: пружина.

Открытие и закрытие обратного клапана происходит, при работе насоса, когда вода проходит сквозь него. Клапан пропускает жидкость по магистрали. При отключении клапан закрывается и не пропускает воду в обратном направлении.

Золотник движется вдоль толкателя (штока) в камере. Поток сжимает пружину и отжимает тарелки в открытое положение.

Когда напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

Клапан из пластика

Если система собрана из пластика или полипропилена, то ставятся обратные клапаны из этого же материала

В этом случае поток перекрывается шаром, прижимаемым к седлу клапана. Напор жидкости отжимает шар от седла, открывая проход для воды.

Установка обратного клапана

Скважинный насос

Все специалисты сходятся во мнении, что при монтаже скважинного насоса обратный клапан обязателен.

Место для установки обратного клапана на насосе зависит от типа скважины.

Если у вас абиссинская скважина, то клапан надо установить герметично сразу после попадания в водоносный слой.

Если у вас глубокая скважина, то погружной насос работает за счет созданного вакуума. При выключении насоса клапан наглухо закрывается, скважина переводится в «ждущий режим». Вода удерживается у самой поверхности трубы и не опускается снова вниз. Поэтому при включении насоса сразу начинается подача в трубу. Этим снижается нагрузка на насосное оборудование.

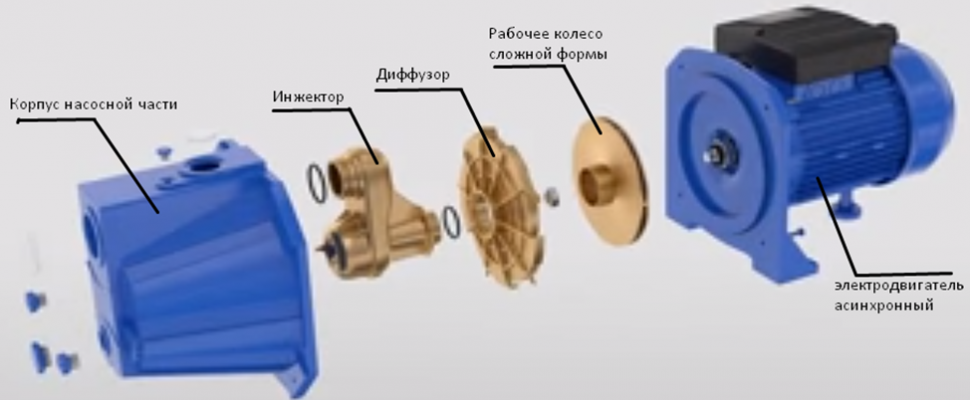

Насосная станция

Чтобы вода при отключении насосной станции не стекала обратно в скважину, и оборудование не работало на «сухой ход» важно установить обратный клапан.

При этом не надо забывать, что это поверхностный насос поднимает воду на высоту примерно 8 м. Если зеркало воды ниже, то агрегат надо установить в кессон или приямок.

Собирается узел. Обязательно устанавливается донный сетчатый фильтр, отсеивающий мелкие камешки, мусор. Соединение проверяется на герметичность, чтобы не было подсоса воздуха. Узел проверяется на исправность.

Важно! Стрелка на корпусе обратного клапана должна совпадать с направлением движения воды.

Следует учесть, что мощность насоса немного уменьшится за счет преодоления сопротивления пружины. Зато агрегат будет работать более экономично за счет того, что не надо постоянно нагнетать давление в системе. Оно создается один раз и потом только поддерживается.

Итак:

Установив такое простое приспособление как обратный клапан, вы решаете сразу несколько задач:

• Стабилизируете напор.

• Сохраните магистраль постоянно наполненной.

• Убережете дорогостоящее оборудование от сухого хода, скачков давления и продлите срок его эксплуатации.

Обратный клапан для воды для насоса: виды, принцип работы, установка

Содержание

1. Из каких элементов состоит обратный клапан для воды
2. Как работает обратный клапан
3. Типы обратных клапанов
4. По типу запирающего элемента
5. По материалу изготовления
6. По способу крепления
7. По размеру
8. Где устанавливаются

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

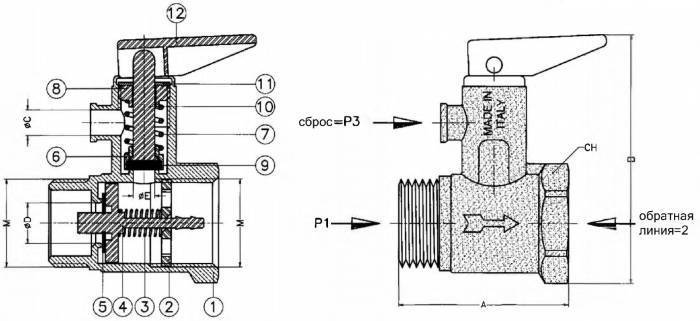

Из каких элементов состоит обратный клапан для воды

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

• разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
• пластиковый или металлический затвор с прокладкой;
• пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Наиболее популярный тип обратного клапана для бытового использования

Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

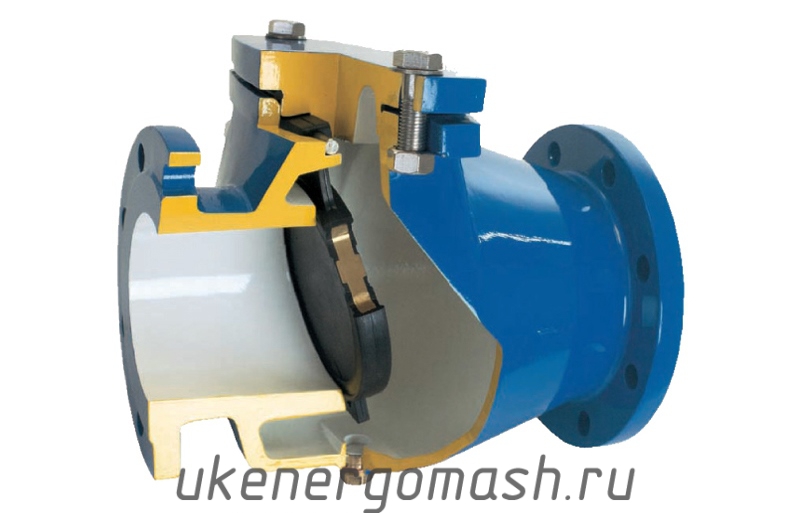

По типу запирающего элемента

На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.

По материалу изготовления

• из латуни. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
• из чугуна. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
• из нержавеющей стали. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

Совет: Для бытового применения рекомендуется выбирать изделия из латуни, так как служат они очень долго, а стоимость их невысока.

По способу крепления

• муфтовые крепления. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
• фланцевые крепления.
  К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
• межфланцевые крепления. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.

По размеру

• стандартные клапаны. Используются на большинстве трубопроводов;
• миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
• небольшие клапаны, устанавливаемые на выходах счетчиков;
• чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

Как починить обратный клапан вашего дома на колесах

На протяжении многих лет я делился временными решениями для неработающего водонагревателя и печи, предлагал резервные планы на случай, если что-то не работает, и что нужно упаковать в сумку с электричеством, чтобы сохранить ваши 12 -вольтовая система работает, когда что-то идет не так.

Вот еще один совет. Совсем недавно обратный клапан на моем городском водозаборнике решил сработать, позволив пресной воде выходить из дома на колесах при включении водяного насоса. Плохая вещь, когда вы занимаетесь бундокингом с ограниченным количеством воды в аквариуме.

Не позволяйте обратному клапану оборвать ваше пребывание в глуши.

Для тех, кто только начинает жить в доме на колесах, есть обратный клапан за подключением к городскому водопроводу. Клапан предназначен для того, чтобы городская вода под давлением попадала в водопроводную систему дома на колесах, когда он был подсоединен к заряженному нагруднику шланга через водяной шланг в парке на колесах, и не позволял водяному насосу перекачивать воду из резервуара с питьевой водой на землю, когда он не был на крючке. к заряженному нагруднику.

Излишне говорить, что когда обратный клапан выходит из строя во время сухого кемпинга в нескольких милях от источника питьевой воды, потеря части или всей пресной воды может положить конец вашему походу.

В моем случае предательский звук водяного насоса «молния» часто предупреждал меня о проблеме. Много раз, когда обратный клапан не садится должным образом, вы можете просто нажать на пружину обратного клапана снаружи дома на колесах, позволяя воде хлынуть наружу. Это часто вымывает то, что мешает клапану полностью закрыться.

Вставка в форме диска.

В моем случае это не решило проблему. Следующий вариант (временное решение) — заглушить подключение к городскому водопроводу. Большинство RVers (включая меня) не носят с собой заглушку садового шланга с наружной резьбой.

Следующий вопрос: что у вас должно служить вилкой? Вещи, которые, вероятно, будут иметь с собой RVer с наружной резьбой шланга: регулятор давления воды, шланг для пресной воды, водяной тройник или заглушка, используемая для подготовки к зиме.

Давайте посмотрим, как каждый из вышеперечисленных предметов можно использовать для временного решения вашей проблемы:

Регулятор давления воды : Найдите нетоксичный предмет в форме диска (диаметром примерно 7/8 дюйма), который поместится в подключение к городскому водопроводу. Примерами являются никель США или игровой счетчик (маленькая покерная фишка). Поместите диск напротив шайбы шланга в водопроводной арматуре, а затем завинтите регулятор на место, чтобы закрыть утечку.

Водяной штуцер : Если на выходах водяного штуцера есть заглушки, вы можете просто прикрутить один из штуцеров к водопроводу, и проблема будет решена. Если для этого нет свободного места, вкрутите водяной шланг в водопроводную трубу и заткните другой конец шланга тройником. Если тройник не имеет затворов, используйте описанный выше дисковый метод с регулятором давления.

Шланг для пресной воды : Вы можете вкрутить охватываемый конец шланга в штуцер городского водопровода, а затем перегнуть шланг. Не лучший вариант для вашего шланга, но он будет работать, пока вы не сломаете лагерь.

Использование регулятора давления для фиксации диска.

Выпускная пробка : Если у вас есть хорошая пробка со штоком автомобильного клапана, просто вкрутите ее в штуцер городского водопровода, и все готово. Если у вас есть дешевый вариант без штока клапана, используйте дисковый метод, описанный выше для регулятора давления.

Не оставляйте водяной насос включенным, когда вы находитесь вдали от своего дома на колесах. Вы никогда не знаете, когда может произойти отказ водопровода, и никто не хочет, чтобы их дом на колесах был затоплен или пресная вода выкачивалась на землю, как описано в этой статье.

Помните, что дом на колёсах — это дом на колёсах, и, как и в случае с домом, всё может пойти не так. Тем не менее, не позволяйте этому остановить вас от RV, просто будьте готовы к этим маленьким неровностям на дороге и относитесь к ним как к еще одному приключению.

См. также: Почему вы можете подумать об установке системы фильтрации воды для жилых автофургонов на своем грузовике [ВИДЕО]

Дэйв Хелгесон

Многие роли Дэйва Хелгесона в индустрии жилых автофургонов начались еще до того, как он получил водительские права. Его бабушка, дедушка и отец владели дилерским центром RV до того, как был придуман термин «RV», и Дэйв играл ключевую роль почти на каждой должности дилерского центра RV. Он и его жена Чери открыли собственный автосалон на Тихоокеанском Северо-Западе. Дуэт также провел 29лет руководил региональными выставками RV. Дэйв также был президентом местного отделения Ассоциации дилеров транспортных средств для отдыха (RVDA), работал в совете консультантов по программе технического обслуживания жилых автофургонов местного технического колледжа и был членом правления Ассоциации промышленных домов и автофургонов. . Репутация Дэйва принесла ему звание « Ведущий эксперт по бродяжничеству », присвоенное иконой индустрии автофургонов, покойным Гэри Банзером ( Доктор ). Когда он не уезжает, вы найдете Дейва в центре внимания на выставках RV по всей стране, проводя семинары обо всем, что связано с RVing. В настоящее время он и Шери бродят в своем пятом туристическом трейлере, а Дэйв занимается обслуживанием, ремонтом и модификацией своего собственного устройства.

Разборка и установка обратного клапана дозирующего насоса

Как разобрать обратный клапан дозирующего насоса?

Сначала снимите гайку на верхнем обратном клапане дозирующего насоса

снимите гайку на верхнем обратном клапане дозирующего насоса и перед снятием убедитесь, что в выпускной трубе для жидкости нет жидкости, при этом выпускная труба для жидкости отсоединена. от магистрального трубопровода и находится в состоянии нормального давления, а насос-дозатор останавливается.

Во-вторых, снимите гайку с нижнего обратного клапана дозирующего насоса

открутите гайку на нижнем обратном клапане дозирующего насоса и убедитесь, что во время разборки впускная труба для жидкости не будет создавать самотек. Проверить исправность уплотнительных колец впускного и выпускного клапанов.

В-третьих, снимите поперечную структуру

совместите острогубцы с зазором между поперечинами, вставьте острогубцы в середину поперечной конструкции, медленно поднимите, снимите поперечную структуру вручную после ослабления и проверьте, в хорошем ли состоянии два уплотнительных кольца.

В-четвертых, разберите обратный клапан нижнего дозирующего насоса

Перед разборкой обратного клапана нижнего дозирующего насоса проверьте, в хорошем ли состоянии уплотнительное кольцо нижнего клапана, а затем переверните насос вверх дном, убедитесь, что жидкость в головка насоса с электромагнитным приводом была опорожнена или очищена. Совместите кончик острогубцев с центральным отверстием и осторожно поднимите его. Будьте осторожны, чтобы не вставлять острогубцы слишком далеко и не отгибать их назад после введения.

В-пятых, снимите шарик обратного клапана дозирующего насоса

Аккуратно вылейте шарик клапана, коснитесь изогнутой поверхности вокруг поперечной конструкции зубчатой ​​частью острогубцев, вставьте острогубцы в поперечную структуру корпус клапана и осторожно поднимите его, чтобы не повредить детали насоса-дозатора. Не повредите поперечную структуру и не подденьте корпус клапана.

Наконец, выньте все четыре комплекта односторонних клапанов, повторив шаги, описанные выше

При извлечении деталей соблюдайте осторожность. Насильственной разборкой легко навредить всему телу. Все детали должны быть аккуратно размещены во избежание путаницы и потери. Их рекомендуется размещать во избежание потерь.

Примечание:

Одноходовой клапан состоит из шара клапана, уплотнительного кольца 5,8×1,8, седла клапана, корпуса клапана (обычно с уплотнительным кольцом) и уплотнительного кольца 11,2×1,8.

Как установить обратный клапан дозирующего насоса?

Подробная процедура установки обратного клапана дозирующего насоса

Возьмите дозирующий насос с обратным клапаном и поместите его в шар и посмотрите, падает ли шар. Возьмите основание, обратите внимание на положение установки, выпуклая поверхность обращена наружу, а дуговая поверхность с центральным отверстием обращена внутрь. Берем уплотнительное кольцо 8,5х1,8, вставляем его и расплющиваем. Переверните на 180 градусов, установите уплотнительное кольцо 11,2х1,8 и расплющите его. Установлен обратный клапан дозирующего насоса

Последовательно установите четыре комплекта дозирующего насоса с обратным клапаном

Проверьте уплотнительное кольцо, проверьте целостность дозирующего насоса, проверьте корпус клапана и вентиляционное отверстие. Повторите эти шаги для последовательной установки четырех комплектов обратных клапанов.

Установка обратного клапана дозирующего насоса в электромагнитный дозирующий насос

Возьмите по очереди четыре комплекта дозирующих насосов с обратным клапаном и установите их в верхнюю и нижнюю части головки насоса.
