Клапан от гидроудара: Клапан осевого типа для защиты от гидроудара

Atlas Engineering. Клапан защиты от гидроудара с механическим управлением

Номинальный диаметр: 3” – 16” Номинальное давление: класс давления 150 – 1500 Характеристики товара: ① два китайских национальных патента в области инновационных технологий, два китайских национальных патента полезной модели; ②не требуется внешняя энергия, быстрый автоматический сброс давления и медленное закрытие; ③ оригинальное решение индикации (приема и передачи сигнала) смещения клапана; ④регулируемая скорость открытия и закрытия клапана управления, универсального назначения.

Производитель: Dipper Valve

Звоните, чтобы узнать цену

Соответствие стандартам и ТУ: API 526, API 520, ASME B 16.34

Номинальный диаметр: DN 80 – DN 400 (NPS 3” — NPS 16”)

Номинальное давление: PN 1,6 МПа – PN 25,0 МПа (класс давления 150 – 1500)

Привод: нет.

 _____________________________________________

Описание товара:

Клапан защиты от гидроудара с механическим управлением  — автоматический клапан гашения гидроудара высокообъемных потоков, движение поршня которого механически контролируется датчиком клапана управления, который понижает давление, что позволяет достичь быстрого срабатывания и открытия клапана, а также обеспечить надежную и безопасную защиту оборудования трубопровода. Данный клапан широко применяется в магистральных трубопроводах и резервуарах. Клапан работает без сбоев, клапан легко и своевременно  закрывается,  гидравлический удар гасится полностью. Клапан обладает хорошей пропускной способностью, достаточной для гашения гидроудара.

Данный тип клапана широко используется в системах перекачки сред малой вязкости, таких, как трубопроводы очищенной нефти, газа, воды и т.п.,  в качестве предохранительного устройства. Клапан устанавливается на входе или выходе насосной станции в качестве предохранительного клапана низкого/высокого давления для защиты оборудования станции или отводной трубы.

Рабочие характеристики:

1. Простая конструкция, не требуется внешняя энергия, есть автоматический клапан защиты от гидроудара, удобен в установке и транспортировке.

2. Конструкция осевого типа, обтекаемый поточный канал кольцевого типа, низкое гидравлическое сопротивление, высокая пропускная способность.

3.Автоматический сброс давления: когда давление в трубопроводе превышает заданное значение, срабатывает клапан сброса давления.

4. Автоматическое закрытие клапана: когда давление в трубопроводе снижается до установленного значения, клапан сразу автоматически возвращается в гнездо.

5. Особая конструкция защиты гнезда клапана: запатентованная технология защиты гнезда клапана, обеспечивающая надежную герметизацию и предотвращение смещения установленных параметров.

6. Впервые клапан оснащен датчиком смещения клапана, который выводит точные данные о процентном соотношении открытия клапана без смещения на экран, что облегчает работу на площадке.

7. Клапан управления спроектирован на основе 2 методов регулировки – грубой регулировки  и точной микрорегулировки, что обеспечивает точность установленных параметров давления клапана.

8. Уплотнение клапана управления использует усилие пружины уплотнительного кольца, обеспечивая хорошую герметизацию и меньшее трение уплотнения поршня, что повышает точность работы клапана управления.

9. Линия сброса клапана управления оснащена регулируемым клапаном,  с помощью которого регулируется скорость сброса, таким образом, скорость открытия клапана защиты от гидроудара можно регулировать.

Клапан предупреждения гидроудара Honeywell PC300-100A

> Водоснабжение>Клапаны>Клапан предупреждения гидроудара Honeywell PC300-100A

Клапан предупреждения гидроудара Honeywell PC300-100A

• Давление на входе — 7 — 16 атм
• Рабочее давление — 1 — 7 атм
• Температура рабочей среды — до 80 °C
• Размер соединения DN — 100 мм
• Прибл. масса — 41 кг
• Размеры — 350х433х110 мм
• Значение Kvs — 167 м3/час
• Материал — ковкий чугун с покрытием
• Рабочая среда — вода

Подробнее

We shipping worldwide… Read more

Delivery in 24h

We have reinsurance program

Our shop is awarded for security

Spend 0 руб more and get Free Shipping!

• Описание

Применение клапана предупреждения гидравлического удара Honeywell PC300-100A

Основная задача клапана – это защитить установки и машины от гидравлического удара, в результате чего они могут выйти из строя или внезапно отключиться. Подобные скачки давления воды в трубопроводах могут случаться при отключении электричества, в результате чего возникают броски отрицательного давления. Клапан Honeywell PC300-100A позволяет избежать гидроударов и обеспечить целостность устройств.

Принцип действия клапана Honeywell PC300-100A:

Установка клапана осуществляется в Т-образное соединение в основной трубопровод нагнетания воды. Клапан срабатывает в том случае, если давление потока воды в основном трубопроводе уменьшается или увеличивается до пределов допустимого значения. При достижении сбалансированного давления, клапан медленно закрывается.

Преимущества клапана предупреждения гидравлического удара Honeywell PC300-100A:

• Пропускная способность не задерживает воду
• Удобные габариты
• Точность управления на высоком уровне
• Простой ремонт прямо на трубопроводе
• Надежное и безвредное порошковое покрытие с методом нанесения запеканием
• Работает без внешних источников питания
• Седло клапана можно поменять

Комплектация клапана Honeywell PC300-100A:

• Фланцевый корпус
• Два клапана 66-330
• Высокоточный регулирующий клапан
• Управляющая цепь с входящим и выходящим шаровым клапанами
• Цепь управления со встроенной фильтрующей вкладкой

Материалы:

• Корпус клапана Honeywell PC300-100A — сфероидальный чугун GGG40
• Стыковочная накладка — ковкий чугун
• Диафрагма — ковкий чугун
• Конус управляющего элемента — нержавеющая сталь или бронза
• Пружина и стержень — нержавеющая сталь
• Уплотнители — NBR (нитрильный каучук)
• Седло клапана — нержавеющая сталь
• Цепи управления — синтетический материал
• Арматура прессовочная — латунь
• Корпус управляющего клапана — латунь
• Вкладыш встроенного фильтра — нержавеющая сталь

Маркировка:

PC300 XXX A

• PC – модель клапана серии 300
• A – стандартное исполнение
• XXX – присоединительный размер (DN 50 — 450 мм)

В этой категории 30 товаров:

Товары этого производителя

Что такое гидроудар? Все, что вам нужно знать!

Что такое гидроудар?

Гидравлический удар — это явление, которое может возникнуть в любой системе трубопроводов, где для управления потоком жидкости или пара используются клапаны. Гидравлический удар является результатом скачка давления или ударной волны высокого давления, которая распространяется по системе трубопроводов, когда движущаяся жидкость вынуждена изменить направление или резко остановиться. Эта ударная волна также обычно называется гидравлическим ударом или гидравлическим ударом и может характеризоваться заметным стуком или стуком в трубах сразу после отключения.

Гидравлический удар может произойти, когда открытый клапан внезапно закрывается, в результате чего вода ударяет в него, или когда насос внезапно отключается, и поток меняет направление обратно к насосу. Поскольку вода несжимаема, воздействие воды приводит к возникновению ударной волны, которая распространяется со скоростью звука между клапаном и следующим коленом в системе трубопроводов или в толще воды после насоса.

Последствия гидравлического удара

Хотя это может выглядеть и звучать безобидно, сила удара по клапану, вызванная импульсом жидкости, может создавать скачки давления, которые могут превышать рабочее давление в системе в десять раз. Эти внезапные остановки потока и, как следствие, повышение давления из-за ударных волн могут нанести значительный ущерб всей трубопроводной системе либо из-за единичного события, либо из-за кумулятивного повреждения, происходящего с течением времени.

Игнорирование гидравлического удара может в конечном итоге привести к катастрофическому отказу вашей проточной системы. Долгосрочные последствия гидравлического удара могут включать:

• Повреждение насоса и системы потока

Повторяющийся гидравлический удар может также привести к значительному повреждению насосов, существующих клапанов и приборов, привести к катастрофическому выходу из строя уплотняющих и компенсационных соединений, а также нарушить целостность стенок труб и сварных соединений.

• Утечки

Гидравлический удар может повредить фитинги, соединения и соединения, что приведет к утечкам. Эти утечки часто начинаются медленно, постепенно увеличивая интенсивность с течением времени. Небольшие утечки могут оставаться незамеченными в течение некоторого времени, в результате чего окружающее оборудование может быть повреждено.

• Разорванные трубы

Поврежденные трубопроводы из-за скачков давления особенно дороги в ремонте. Разрыв приводит к локальному отказу трубопровода и может привести к выходу из строя всей системы и другого оборудования. Последующие повреждения могут быть обширными и часто влекут за собой крупные операции по замене.

• Повреждение внешнего имущества

Если не остановить утечку воды, она может повредить электрооборудование и/или привести к коррозии оборудования или инфраструктуры.

• Несчастные случаи

Разрыв трубопровода может также поставить под угрозу здоровье и безопасность сотрудников и обслуживающего персонала. В зависимости от отрасли и конкретного объекта неуправляемые утечки также могут увеличить риск поскользнуться, упасть и получить поражение электрическим током.

• Простой/Техническое обслуживание

Повреждение имущества может привести к дорогостоящему ремонту или замене оборудования. Дополнительные финансовые потери могут быть также понесены из-за простоя, необходимого для дополнительного обслуживания, ремонта или установки.

Как видите, при первых признаках гидравлического удара необходимо принимать немедленные меры. Невыполнение этого требования в конечном итоге приведет к повреждению всей системы и может распространиться за пределы проточной системы на другое оборудование или инфраструктуру объекта.

Предотвращение гидравлического удара

Одной из основных причин гидравлического удара может быть выбор типа обратного клапана. Типы клапанов, такие как поворотные, поворотные дисковые или поршневые обратные клапаны, зависят от силы тяжести и реверсирования потока, чтобы вернуть клапаны в закрытое положение. Это приводит к тому, что вода попадает в клапанный механизм, создавая волну давления, которая распространяется по системе трубопроводов.

Бесшумные или подпружиненные обратные клапаны, с другой стороны, снабжены внутренней пружиной, которая бесшумно переводит клапан в закрытое положение до реверсирования потока, тем самым снижая или устраняя возможность гидравлического удара.

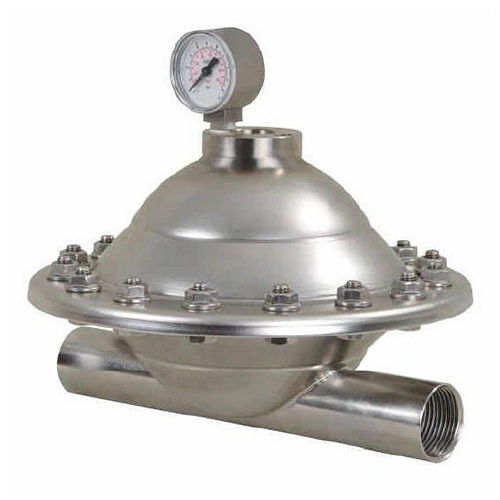

Воздушные камеры также являются эффективным решением для защиты от гидроударов. Эти системы состоят из короткого отрезка трубы, обычно в форме тройника, с пустой/заполненной воздухом камерой, которая служит подушкой (амортизатором) для воды, расширяющейся при внезапном изменении направления. Это уменьшает величину удара, который в противном случае был бы направлен на трубопровод.

Другие эффективные методы предотвращения гидравлического удара включают:

• Промывка старых систем
• Установка редукторов и регуляторов давления на линии подачи
• Уменьшить рабочее давление
• Инвестиции в системы трубопроводов с воздушными камерами как часть конструкции
• Уменьшите жесткость давления с помощью бесшумных обратных клапанов

Загрузите нашу бесплатную электронную книгу «Понимание гидравлического удара: причины и наиболее эффективные решения для гидравлического удара в системах с потоком жидкости и промышленных применениях», чтобы узнать больше о разрушительных последствиях гидравлического удара.

Скачать электронную книгу

Дополнительные ресурсы от DFT® Valves

1. Практический пример : Проблемы с гидравлическим ударом на бумажных фабриках Ведущий производитель целлюлозно-бумажной промышленности столкнулся с отказом обратного клапана, из-за чего черный щелок скапливался в их трубопроводных системах. Это привело к обширным повреждениям нескольких трубопроводов и регулирующей арматуры. Команда DFT® смогла порекомендовать наши клапаны Excalibur® с затвором для тяжелых условий эксплуатации, чтобы продлить срок службы их оборудования и предотвратить отказы в будущем.
2. Серия блогов по обслуживанию и замене корпуса : Предотвращение гидравлического удара с помощью обратных клапанов SCV® В этой серии блогов основное внимание уделяется ценности обратных клапанов SCV® компании DFT и тому, как они могут помочь вам смягчить или предотвратить проблемы с гидравлическим ударом. Обратные клапаны SCV® специально разработаны для обеспечения высокой цикличности, плотной отсечки и защиты жидкостных, паровых и газовых систем от разрушительного воздействия гидравлического удара.
3. Веб-семинар : Гидравлический молот: что это такое? Как предотвратить это на моем объекте? На этом вебинаре от наших штатных экспертов DFT® обсуждается проблема гидравлического удара. В этом видео рассказывается об определении гидравлического удара, его причинах и о том, как его можно предотвратить с помощью обратных клапанов с осевым потоком.
4. Часто задаваемые вопросы : Гидравлический удар. Вопросы и ответы На этой странице часто задаваемых вопросов (FAQ) рассматриваются наиболее распространенные вопросы и опасения, связанные с гидравлическим ударом и ущербом, который он вызывает в проточных системах. Рассматриваемые темы включают бесшумные обратные клапаны, индивидуальные решения для обратных клапанов и гидроудары в нефтяной и нефтяной промышленности.

Гидравлический удар может иметь дорогостоящие и разрушительные последствия для трубопроводов и трубопроводных систем. DFT® Inc. предлагает широкий спектр клапанных решений, которые уменьшают или устраняют вероятность гидравлического удара и проблем, которые он вызывает, продлевая срок службы оборудования и снижая долгосрочные затраты на ремонт и техническое обслуживание. Обязательно укажите DFT® для всех ваших потребностей в обратном клапане. Запросите предложение или свяжитесь с нами для получения дополнительной информации.



Предотвращение гидравлического удара — DFT® Inc

Что такое гидроудар?

Гидравлический удар, также известный как гидравлический удар, является одной из наиболее распространенных проблем с обратными клапанами. Это генерация и воздействие ударных волн высокого давления, возникающих в относительно несжимаемых жидкостях. Эти ударные волны, также называемые гидравлическим ударом, возникают, когда жидкость внезапно вынуждена останавливаться в трубе, т. е. закрывается клапан или отключается насос. Это давление обычно приводит к ударам или ударам, похожим на удары молотком, отсюда и термин «гидравлический удар».

Гидравлический удар очень распространен и может возникнуть как в жилых, так и в промышленных условиях. В домах любое действие с водой может вызвать гидравлический удар. Это включает в себя принятие душа, стирку одежды и запуск посудомоечной машины. В промышленных условиях гидравлический удар может быть вызван неправильным выбором клапана, неподходящим расположением клапана (поворотные обратные клапаны на вертикальных участках трубопровода) или плохим обслуживанием.

Риск возникновения гидравлического удара особенно возрастает, когда скорость жидкости высока, когда движется большая масса жидкости и/или когда в системе трубопроводов происходят большие перепады высот.

Последствия гидравлического удара

Наиболее распространенной причиной гидравлического удара является либо слишком быстрое закрытие клапана, либо внезапное отключение насоса. Когда клапан закрывается слишком быстро, жидкость после клапана будет упруго растягиваться из-за импульса этой жидкости до тех пор, пока импульс жидкости не прекратится. Затем жидкость неизбежно попытается вернуться в свое нормальное, ненапряженное состояние, подобно тому, как натянутая резиновая лента возвращается после того, как ее отпустили. Это действие, однако, также заставит жидкость двигаться обратно по трубе. Жидкость, которая течет обратно, будет ударять по закрытому клапану, иногда с очень большой силой, что может быть чрезвычайно разрушительным.

Гидравлический удар проходит через жидкость, воздействуя на все в замкнутой системе трубопроводов. Хотя давление рассеивается довольно быстро, полученный в результате ущерб может быть длительным и широко распространенным. Гидравлический удар потенциально может привести к повреждению различных частей и компонентов системы, таких как компенсаторы, соединения труб с прокладками, датчики давления, расходомеры и стенки труб.

Предотвращение гидравлического удара с помощью осевых бесшумных обратных клапанов DFT

Типы клапанов, используемых в трубопроводной системе, могут играть важную роль в возникновении гидравлического удара. Например, поворотные обратные клапаны, одна из старейших доступных конструкций, до сих пор широко используются в трубопроводных системах. Чтобы закрыться, он зависит либо от силы тяжести, либо от потока жидкости, и поэтому реверсирование потока должно произойти до начала закрытия.

В поворотных обратных клапанах поток жидкости открывает клапан, а обратный поток жидкости закрывает его. Но какими бы популярными они ни были, когда затвор, наконец, закрывается, он резко останавливает поток, вызывая скачок давления, который приводит к ударным волнам, которые продолжаются до тех пор, пока энергия, генерируемая этим закрытием, не рассеется. Следовательно, эти клапаны часто приводят к гидравлическим ударам, поскольку механизмы открытия и закрытия не могут контролировать скачок давления.

Однако бесшумный обратный клапан DFT®

может помочь предотвратить гидравлический удар. Относительно новый тип обратного клапана, они имеют уникальную конструкцию, которая позволяет потоку открывать клапан, а внутренние пружины помогают закрыть клапан до того, как поток повернется вспять, тем самым уменьшая или даже устраняя возникновение гидравлического удара и его различных последствий.
