Трехходовой термостатический смесительный клапан с термоголовкой на системе отопления: устройство, принцип работы, подключение трехходового клапана к котлу | by Taganat | Jun, 2023
4 min read·
6 days agoТрехходовой смесительный термостатический клапан.
Трехходовой клапан для отопления
На выходе из котельной системы теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах, определенных пользователем. Однако часто для нескольких отопительных контуров требуется вода разной температуры, что не может быть обеспечено автоматикой котла. К контуру присоединяется трехходовой термостатический смесительный клапан, задача которого — поддерживать требуемые параметры теплоносителя в меньшем контуре котельной системы и в контурах системы отопления.
Конструкция и принцип работы трехходового крана
Изделие чаще всего напоминает обычную латунную или бронзовую тройку с установленной сверху регулировочной шайбой. Под ним находится чувствительный к температуре компонент, который выталкивает джойстик из корпуса.
Внутри на шпинделе установлен конус, который уплотняется в посадочном месте. Чтобы понять принцип работы трехходового клапана, необходимо проанализировать его конструкцию в разрезе:
Термостатический трехходовой смесительный клапан
Вода циркулирует через передние и правые соединения, пока температура воды не поднимется или не упадет до определенного значения. Назначение и функция трехходового клапана — поддерживать температуру воды на выходе в установленных пределах путем смешивания холодной или теплой воды (в зависимости от контура) из левого ниппеля. Когда теплоноситель превышает указанные пределы, внешний привод прижимается к шпинделю. Во время движения конус выскальзывает из сиденья и открывает соединение между всеми тремя каналами. Этот процесс продолжается до тех пор, пока передний вход полностью не закроется, а параметры температуры воды не перестанут меняться.
Трехходовой клапан с термоголовкой
Существует еще один тип внутреннего клапанного механизма, аналогичный по конструкции шаровому крану.
Этот трехходовой переключающий клапан вместо конического седла имеет внутри шар особой формы. Чтобы распределить поток теплоносителя в таких изделиях, исполнительный механизм должен не давить, а вращать штифт, на котором установлен шар. Шаровые краны не производятся с высокой пропускной способностью и обычно используются в бытовых системах отопления. Другой тип механизма — на шпинделе нет шарика, а есть сектор, на котором рабочая часть полностью или частично закрывает один или два потока соответственно.
Работа трехходового клапана
Типы приводов
Во время работы трехходовой клапан управляется внешним исполнительным механизмом, который может быть нескольких типов:
- Простой термостатический привод прижимается к шпинделю, расширяя содержащуюся в нем жидкую среду, которая чувствительна к колебаниям температуры. Обычно домашние трехходовые термостатические смесительные клапаны малого диаметра изначально оснащены приводом этого типа, который легко разбирается для установки другого типа устройства.
- Вместо стандартного привода клапаном можно управлять с помощью термостатической головки, которая имеет собственный датчик, реагирующий на температуру окружающей среды. Для регулирования температуры воды трехходовой смесительный клапан с термостатической головкой дополнительно оснащен выносным датчиком температуры. Датчик помещается в трубу теплоносителя и соединяется с исполнительным механизмом с помощью капиллярной трубки. Этот тип контроля более точен.
- Вал также может приводиться в действие электрическим приводом, управляемым контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры охлаждающей среды и передают их в контроллер, который принимает решение о работе трехходового клапана с электрическим приводом. Самый распространенный и точный способ контроля.
- Упрощенный вариант предыдущего вида изделий — трехходовой смесительный клапан с сервоприводом. Отличие в том, что нет регулятора, сервопривод управляет арматурой напрямую, получая сигналы от датчика температуры. Чаще всего используется совместно с трехходовыми клапанами, имеющими шаровой или секторный делитель.
Чаще всего используется совместно с трехходовыми клапанами, имеющими шаровой или секторный делитель.Применение и схемы подключения

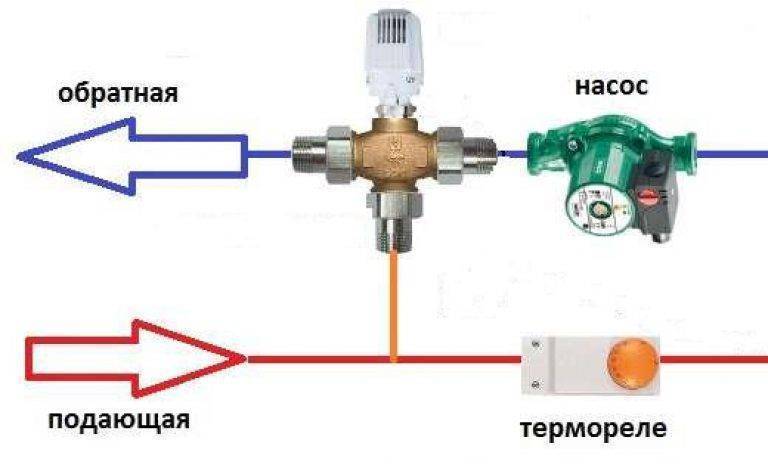

Схема соединения трехходового клапана с первичным контуром используется для того, чтобы холодный теплоноситель не попал в корпус твердотопливного котла при его нагреве:
Подключение 3-ходового клапана
Трехходовой клапан изолирует холодную воду от обратного потока, благодаря чему на внутренних стенках камеры твердотопливного котла не образуется конденсата, что может значительно сократить срок эксплуатации устройства. Теплоноситель циркулирует в первичном контуре до тех пор, пока не достигнет температуры, установленной на термостатическом клапане, обычно 40–50 ⁰C. При достижении этой температуры термостат воздействует на шпиндель, постепенно открывая подачу холодной воды из системы отопления. В малом контуре установлен балансировочный клапан, который гидравлически регулирует всю систему. Циркуляционный насос следует устанавливать за трехходовым клапаном, а не перед ним, что является очень частой ошибкой при электромонтаже котла.
Это можно продолжить, устроив вторичный контур с собственным насосом и челночным клапаном для отопления. Подключение производится в соответствии с этой схемой:
3-ходовой переключающий клапан
Во вторичный контур в зависимости от потребности подается горячая вода от котла в систему отопления, а для обеспечения циркуляции в этом контуре используется насос. Трехходовой клапан и насос управляются контроллером, который получает данные о теплоносителе от датчиков. Вода для котла забирается между двумя контурами, где теплоноситель имеет самую высокую температуру, подключение трехходового клапана к котлу в первичном контуре выполняется по предыдущей схеме.
Многие производители котлов устанавливают в свои отопительные приборы дополнительный контур для питания потребителей горячей воды. Для обеспечения бесперебойности подачи ГВС в дом внутри котла установлено устройство переключения первичного теплообменника на контур ГВС. и назад. Принцип работы и конструкция трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от описанных выше изделий.
Небольшое отличие в конструкции заключается в том, что это прямой коллектор, внутри которого движется элемент, закрывающий боковые порты. Шток вращается сервоприводом по команде встроенного блока управления котлом.
Еще одно применение — регулирование теплого пола, для которого обычно используется трехходовой клапан с термостатической головкой и выносным датчиком температуры. Общая планировка следующая:
Трехходовой смесительный клапан с термостатической головкой
Благодаря этому можно обеспечить одинаковую температуру во всех помещениях. Челночный клапан необходим для предотвращения перегрева, так как системы теплого пола не нуждаются в горячей воде из системы котла. Насос обеспечивает циркуляцию всех контуров, а клапан смешивает горячую воду в подающем коллекторе по мере необходимости. Такой смесительный агрегат — один из самых простых вариантов подключения; система становится более сложной, поскольку температуру в каждой комнате приходится регулировать отдельно.
Заключение
В качестве устройств для приготовления необходимого теплоносителя трехходовые клапаны не имеют альтернативы.
Их можно использовать во всех типах смесительных станций и для разных температур воды. Все, что вам нужно сделать, это выбрать правильный клапан, схему подключения и тип привода.
Трехходовой термостатический смесительный клапан с термоголовкой на системе отопления: устройство…
Трехходовой смесительный термостатический клапан.
otoplenie-help.ru
Термосмесители для ванной и душа и термостатические смесительные клапаны
Сортировать по: цене названию
Артикул
00000006701
Практически все виды современных смесителей зависят от давления в водопроводной системе. Оно никогда не отличается стабильностью, поэтому из крана зачастую подается то холодная, то горячая жидкость, что доставляет ощутимый дискомфорт, особенно, если в доме есть дети.
Для нейтрализации таких перепадов был разработан специальный термосмеситель воды. Основной целью его создания являлось получение на выходе стабильной и постоянной температуры, несмотря на изменение напора в трубопроводе.
Термосмеситель, купить который предлагает наша компания, имеет несложный принцип работы. Он оборудован подвижной пластиковой втулкой, представляющей собой цилиндр с наконечником и основой из воска либо другого, мгновенно расширяющегося материала. Ограничитель размещается внутри картриджа, находящегося в металлической трубе, в которую и поступает вода. При попадании жидкости в трехходовой термостатический смесительный клапан парафин увеличивается в размере, перемещая цилиндр и тем самым ограничивая место для горячей воды.
Подобная корректировка осуществляется мгновенно и в двух направлениях, приспосабливаясь под поток воды. Уменьшение температуры горячей воды снижает количество холодной при смене положения картриджа – охлажденный парафин двигает ограничитель, и горячая жидкость начинает поступать в большем количестве.
Для исключения последствий любопытства подрастающих поколений, термосмесители для детских садов и образовательных учреждений оборудуют дополнительным предохранителем, реагирующим на рост температуры. Установка качественной сантехники обуславливает безопасность при проведении ребенком гигиенических процедур. Решив купить смесители оптом, можно надолго забыть о проблемах, связанных с их эксплуатацией. Простые конструкции обеспечивают длительный срок службы и недорогой ремонт в случае необходимости.
Ассортимент термостатических смесителей
К наиболее распространенным вариантам относят:
- Смеситель для душа с терморегулятором – его отличительной чертой считается отсутствие носика, или, как его еще называют, излива.
- Смеситель для умывальника и раковины с изливом. Он выпускается для настенной установки либо для монтажа на горизонтальную поверхность.
- Смеситель с терморегулятором для ванной – это классическая модель, которая оснащена и носиком, и лейкой с переключателем. В большинстве случаев он выглядит как трубчатое сантехническое изделие, по краям которого имеются переключатели. В продаже есть настенные и встраиваемые в борт ванны конструкции.
- Трехходовой термостатический смесительный клапан (цена указана при оптовом заказе) – универсальная арматура, подходящая и для систем отопления. По сути, к этому устройству без излива и лейки подсоединяются другие сантехнические элементы посредством труб и гибкой подводки.
- Встраиваемый в стену прибор – практически идентичен клапану для душевой кабины с единственной разницей, заключающейся в наличии особого контейнера для монтажа в стену.
Преимущества термосмесителя для душа и ванной
- Стабильность температурного режима изливающейся жидкости.
- Легкость в использовании – с термостатическим смесителем для ванной надобность в постоянном регулировании температуры воды отпадет сама собой.
- Безопасность – даже при отсутствии холодной воды ошпарить руки не получится.
- Экономичность, выражающаяся в оптимальном расходе воды и отсутствии напрасно потраченной жидкости, которая выливается в канализацию в процессе настраивания температуры.
- Нетрудный монтаж, мало чем отличающийся от установки стандартных конструкций.
В большинстве своем, термостатические смесители для душа не вызывают проблем с крепежом. Следует только обращать внимание на два момента. Во-первых, такой смеситель имеет пазы с четкими маркировками для подключения горячей и холодной воды. Игнорирование этого факта спровоцирует некорректную работу прибора. И, во-вторых, не стоит забывать о системах водоснабжения времен Советского Союза. Если предполагается монтаж на старую систему, термосмеситель заранее займет неправильное положение. Соответственно, придется менять всю разводку. Но это относится исключительно к настенным моделям, горизонтальные варианты менее прихотливы.
Ищете, где купить дешевый смеситель для ванной, но не определились с его типом? Мы поможем с выбором.
Обращайтесь к нам по указанным контактным телефонам.
Ранее вы смотрели
Для чего нужен термостатический смесительный клапан?
Для чего нужен термостатический смесительный клапан?ПОЧЕМУ ТЕРМОСТАТИЧЕСКОЕ СМЕШИВАНИЕ КЛАПАН ?
ПРЕДОТВРАЩЕНИЕ ТЕПЛОВОГО ШОКА И ОЖОГОВ
НАЗНАЧЕНИЕ ВТМ
2 ТИПА ТЕХНОЛОГИИ : ВОСКОВОЙ ЭЛЕМЕНТ И БИМЕТАЛЛИЧЕСКАЯ ПОЛОСА
LEGIONELLA : FAQ (ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ)
КЛЮЧЕВЫЕ МОМЕНТЫ ПРОФИЛАКТИКИ ЛЕГИОНЕЛЛА
ПРИМЕНЕНИЕ
БОЛЕЗНЬ ЛЕГИОНЕЛРОВ И ОЖОГ ГОРЯЧЕЙ ВОДОЙ В УЧРЕЖДЕНИЯХ И БЫТОВЫХ ПРИМЕНЕНИЯХ
ПРИМЕНЕНИЕ OEM
ПОЧЕМУ ВЫБРАТЬ WATTS EUROTHERM СМЕСИТЕЛЬНЫЕ КЛАПАНЫ ?
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ РАСЧЕТОВ
ПОЧЕМУ ТЕРМОСТАТИЧЕСКОЕ СМЕШИВАНИЕ
КЛАПАН ?
вода и энергия не тратятся впустую благодаря пробам и ошибкам при регулировке температуры ; снижение внутритрубных теплопотерь; временное прекращение контролируемого температура воды подается так часто, как требуется.
Термостат
смесительный клапан помогает гарантировать, что компоненты системы, такие как краны,
седла и электромагнитные клапаны
Это значительно увеличивает выходную емкость аккумулятора.
ВАТТ Сменный механизм смесительного клапана, используемый в промышленности, также способствует экономии позволяя заменить смесительный клапан с меньшими затратами.
Обычно
принято, что термостатический смесительный клапан обеспечивает экономию энергии на 30% по сравнению с
к простому смесительному клапану.
Для частных лиц оборудование
скоро амортизируется.
К началу страницы
ПРЕДОТВРАЩЕНИЕ ТЕПЛОВОГО УДАРА И ОЖОГОВ
Горячая вода горит как огонь. Нежная кожа очень молодых дети и медленная реакция пожилых людей и инвалидов делают их наиболее уязвимы к серьезным ожогам горячей водой.
Ожоги чрезвычайно болезненны, и их последствия могут длиться годами.
Ошпаривание происходит по разным причинам. В некоторых случаях термостаты водонагревателя
неисправны или установлены слишком высоко.
В других случаях клапаны регулирования температуры на источнике горячей воды для бытовых нужд
либо неисправен, либо вообще отсутствует.
Водонагреватели обычно настраиваются на температуру выше 55°C для предотвращения развития
вредных бактерий, таких как Legionella, в водопроводе. Вода при температуре
выше 43°C болезненны.
При температуре 55°C ребенок может ошпариться менее чем за 4 секунды.
80 процентов термических поражений детей происходят дома.
Согласно новому европейскому стандарту EN1717 (защита
от загрязнения питьевой воды в водопроводных сооружениях и общие требования
устройств для предотвращения загрязнения обратным потоком), термостатические смесительные клапаны
должны быть оборудованы одобренными обратными клапанами. |
Начало страницы
ФУНКЦИЯ
Термостатический смесительный клапан смешивает холодную и горячую воду,
как правило, с перепадом температур не менее 7°C, чтобы получить
смешанная вода при стабилизированной температуре.
Следовательно, он должен компенсировать колебания давления (частые или резкие),
и колебания температуры (медленнее).
Настоящий термостатический смесительный клапан регулирует как подачу горячей, так и холодной воды,
и компенсирует колебания давления.
Работает за счет автоматического управления подачей горячего и холодного
воды, в зависимости от заданного значения, отображаемого на ручке.
Это автоматическое управление
полностью осуществляется внутренним термостатом.
Если давление меняется, температура в смесительной камере меняется, и коррекция осуществляется менее чем за 2 секунды (это в равной степени верно, если скорость потока или температура меняется).
Начало страницы
2
ТИПЫ ТЕХНОЛОГИИ: ВОСКОВОЙ ЭЛЕМЕНТ И БИМЕТАЛЛИЧЕСКАЯ ПОЛОСА
Продукция
с восковым элементом: MMV, TL117, T9107, T9715,
MINIMIXING + встроенные смесительные клапаны T8175, T8147
Техника этих моделей — автоматическая регулировка
через цилиндрический «золотник», приводимый в действие восковой капсулой до
расход примерно 40 л/мин.
Впускные отверстия для горячей и холодной воды расположены с другой стороны этой «горки». клапан». Когда вода слишком холодная относительно уставки (при открытии), пружина толкает «золотник» и закрывает холодную сторону и, таким образом, полностью открывает горячую сторону.
Как только поступает горячая вода, капсула расширяется и вытягивает «горку». клапан» другой стороны, закрывая горячую сторону и сжимая пружину.
Когда холодная вода снова потечет, весна принесет «горку».
клапан» на горячую сторону и достичь нужной температуры смешивания. Все эти операции выполняются менее чем за 2 секунды. Если давление меняются, повторяется одна и та же операция.
Продукция с биметаллической планкой: ULTRAMIX TX91, TX92, TX93, TX94, TX95, TX96, OMDA, FNC, фланцевые смесительные клапаны (DN65, DN80 и DN100) + врезные смесительные клапаны TX8256, TX8280, TX83, TX84, TX85, TX86, TX824056, TX824080, ТХ824456, ТХ824480
Trubert является изобретателем концепции биметаллической полосы.
Trubert — одно из самых известных имен в области термостатического контроля. оригинальная торговая марка термостатических изделий.
Техника TRUBERT Eurotherm использует принцип двойного контроля посредством непрямое действие биметаллической полосы.
Получает информацию о температуре, соответствующую заданному значению, и реагировать мгновенно (+/- 1 сек.
). Двойное управление будет осуществляться следующим образом: биметаллическая полоса воздействует на клапан предварительного смешивания с очень небольшим расходом, также называемый распределителем, это будет регулировать поток воды в двух ведомых клапанах с мембранами, вызывая усиление сигнала, но с обеспечением той же пропорции смеси и поэтому такая же температура.
Малейшее изменение условий использования будет передано одному и тому же рабочему цепь: сначала распределитель, а затем большие водные пути.
Эта технология является основой успеха WATTS Eurotherm, поскольку сочетает в себе существенные качества регулирования и сопротивления накипи (решающий элемент для безопасность).
Эти два клапана управляются биметаллической планкой, регистрирующей температуру воды на выходе.
Его положение также можно отрегулировать с помощью ручки управления смесительного клапана.
Если он отклонится всего на один градус, биметаллическая планка мгновенно регулирует перемешивание воды.
Этот принцип работы дает много преимуществ:
Не действует нагрузка от давления воды
на биметаллической пластине.
Из-за высокой чувствительности биметаллической пластины и практически отсутствующей инерции,
он не подвергается никаким нагрузкам, а смесительный клапан реагирует мгновенно.
Практически отсутствующий гистерезис и улучшенный долговечность с течением времени с биметаллической полосой.
Отсутствие трения от движущихся металлических частей означает отличную устойчивость к накипи и исключительную долговечность.
Благодаря принцип работы реле, низкие и высокие скорости потока получают одинаковую регулировку качество (что характерно не для всех решений, представленных на рынке).
Защита от ожогов : Горячая вода автоматически отключается, если не хватает холодной воды.
К началу страницы
LEGIONELLA : FAQ (ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ)
Что такое болезнь легионеров?
Болезнь легионеров – это бактериальное заболевание,
может вызвать пневмонию.
Большинство случаев зарегистрированы как единичные (изолированные)
случаи, но вспышки могут произойти.
Почему это называется болезнью легионеров?
Вспышка этого заболевания в Филадельфии в 1976 г.,
среди людей, присутствовавших на государственном съезде Американского легиона, и привел к
называя болезнь в честь этой группы. Впоследствии бактерия, вызывающая
болезнь была идентифицирована и названа Legionella pneumophila.
Это новая болезнь?
Нет. Хотя бактерия была идентифицирована совсем недавно,
случаи были подтверждены еще в 1947 году, а некоторые, вероятно, произошли до
затем.
Насколько широко распространено заболевание?
Случаи зарегистрированы во всех промышленно развитых
страны. Ежегодно в Англии регистрируется около 200 случаев.
Где встречаются организмы легионеллы?
Легионеллы широко распространены в окружающей среде.
Они были обнаружены в прудах, системах горячего и холодного водоснабжения и в воде в воздухе.
кондиционирование систем охлаждения.
Как распространяется болезнь легионеров?
Болезнь распространяется по воздуху из воды
источник. Передачи от человека к человеку не происходит. Вдыхание аэрозолей
из загрязненной водной системы является наиболее вероятным путем передачи.
Кто болеет болезнью легионеров?
Могут быть затронуты все возрасты, но в основном это влияет на людей
старше 50 лет, и, как правило, мужчин больше, чем женщин.
Каковы симптомы?
Ранние симптомы болезни легионеров включают:
гриппоподобное заболевание с мышечными болями, усталостью, головными болями, сухим кашлем и
высокая температура. Иногда возникает диарея и может развиться спутанность сознания.
Эти симптомы часто приводят к пневмонии.
Смертельные случаи происходят у 10-15% здоровых людей и могут быть выше в
некоторые группы больных.
Как скоро появляются симптомы?
Инкубационный период колеблется от 2 до 10 дней, но
обычно от 3 до 6 дней.
В редких случаях у некоторых людей симптомы могут появиться уже через три недели после
контакт.
Что такое лечение?
Антибиотики эффективны при лечении этого заболевания.
Как это диагностируется?
Быстрый диагноз можно поставить, исследуя образец мочи.
от пациента после появления соответствующих симптомов.
К началу страницы
КЛЮЧЕВЫЕ МОМЕНТЫ ДЛЯ ПРЕДОТВРАЩЕНИЯ LEGIONELLA
По всей Европе болезнь Legionella меняет привычки
и Национальные правила.
Основное заражение Legionella происходит из-за испарительных конденсаторов и кондиционеров.
системы (градирни), спа-бассейны и распылительные увлажнители или очистители воздуха.
Водные системы иногда могут быть заражены Legionella, которая попадает в
системы хранения холодной воды от магистрального водопровода.
Легионелла будет расти в санитарно-распределительной сети только при наличии
повышенная температура, соответствующие питательные вещества и застой.
Санитарная сеть должна соответствовать национальным нормам.
Анализ проб воды на легионеллу следует проводить регулярно.
Основными ключевыми пунктами Регламента являются* :
— 2 метода борьбы с этими бактериями: термический
шок или химический шок
— повышенная температура нагрева от нагревателя (используйте водонагреватели с минимальной
или без хранения)
— все накопительные водонагреватели должны иметь сливной клапан, расположенный в доступном месте.
положение в нижней точке
— сосуда (накопившийся ил можно сливать
легко)
— следует избегать постоянной химической обработки
— использование систем рециркуляции: циркуляционные контуры
— обеспечить достижение заданной температуры на всех уровнях
контур
— смесительные клапаны должны располагаться как можно ближе к месту использования
— смесительные клапаны должны иметь встроенные обратные клапаны
— оборудование должно обеспечивать легкую очистку и дезинфекцию
— если один смесительный клапан обслуживает несколько насадок для душа, эти души должны
часто промывать
— циркуляционный контур должен быть рассчитан на возврат смешанной воды в хранилище
не менее 50°С*
— (55°С для Бельгии и Великобритании — 60°С для
Нидерланды)
— распределительные трубы горячей и холодной воды должны быть достаточно изолированы (никогда
вместе)
— демонтировать и очистить шланги, кран, душевые головки и смесительные клапаны не менее одного раза
в год
— * в соответствии с Национальным регламентом
К началу страницы
Термостатические регулирующие клапаны — Fluid Power Energy
Перейти к содержимому Термостатические клапаны Fluid Power Energy используют принцип расширяющегося парафина.
