Клапан вентиляция пластиковые окна: Стоит ли устанавливать приточный клапан на пластиковые окна

Клапан приточной вентиляции для пластиковых окон: модели и описание

Не у всех есть возможность установить в квартире или доме механическую систему вентиляции, а воздухообмен необходим для любых помещений. Особенно с герметичными ограждающими конструкциями. Клапан приточной вентиляции для пластиковых окон – один из вариантов решения проблемы недостатка свежего воздуха.

Вентиляция в помещениях бывает – механическая и естественная. При использовании механических средств производится расчет и монтируется оборудование – вентиляторы, установки, фильтры – для притока и вытяжки заданного объема воздуха.

Встраиваемый в пластиковые окна клапан приточной вентиляции относится к естественным системам. В оборудовании этого типа движение воздуха происходит из-за разности температуры и давления внутри помещения и снаружи. Вытяжка происходит с помощью вентиляционных шахт и каналов, а приток несколькими способами. Самый простой – через щели в конструкциях и открытые окна. Из-за стремления к энергосбережению окна и двери выполняют герметичными (стеклопакеты, пластиковый профиль, сэндвич-панель и т. д.) и естественное проветривание пропадает. В таком случае поступление свежего воздуха можно организовать через приточные вентиляционные клапаны в пластиковых окнах и стенах.

При использовании пластиковых окон воздухообмен в помещении должен соответствовать нормативному. Для жилых помещений он составляет от 3 м3/ч на 1 м2. В общественных местах (офисы, магазины и т. д) объем устанавливается по расчету.

Содержание

1. Устройство и принцип работы
2. Модели и особенности оконных приточных клапанов
3. Принципы монтажа

Устройство и принцип работы

Клапан для пластиковых окон представляет собой устройство щелевого проветривания. Он разработан и производится таких размеров, чтобы его удобно было врезать в оконный профиль. Из-за ограничения размеров от него трудно добиться большого объема подачи воздуха – некоторые модели позволяют осуществить воздухообмен до 40–42 м3/ч при статическом давлении 10 Па.

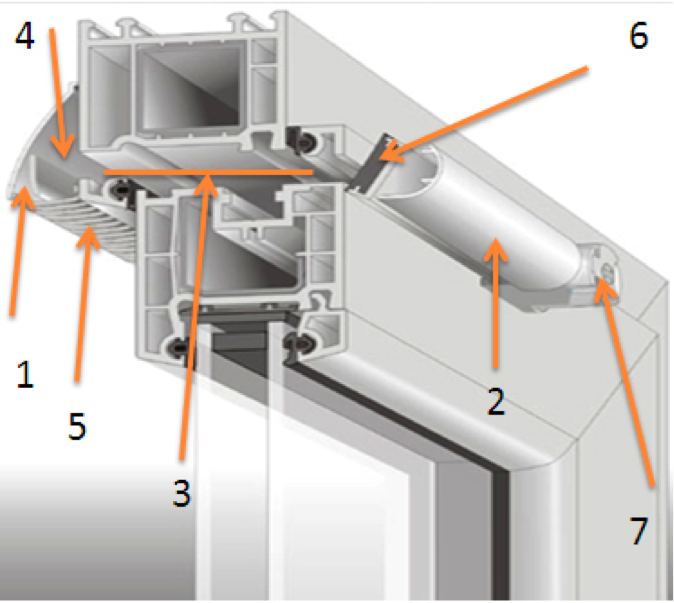

Устройство проветривателя в окне.

Производительность приточного клапана прямо зависит от разницы давлений. Перепад давления возникает при работе вытяжных устройств. При естественной вентиляции он зависит от параметров внутреннего и наружного воздуха, температуры, ветра, состояния вытяжных каналов. Для оценки и сравнения характеристик клапанов производители приводят их при статическом давлении 10 Па.

По принципу регуляции устройства разделяют на такие типы:

• механические;
• гигромеханические.

В первых настройка производительности осуществляется ручными рычагами и задвижками. Гигромеханические клапаны изменяют свою производительность под действием влаги во внутреннем воздухе. Во время жизнедеятельности людей в атмосферу выделяется вода, которая повышает относительную влажность в помещении. Встроенный в клапан датчик влажности реагирует на нее увеличением площади щели. При низкой влажности размер отверстия уменьшается.

Проветриватель Aereco.

Модели и особенности оконных приточных клапанов

Клапан приточной вентиляции для пластиковых окон выпускается многими производителями. Их продукция отличается производительностью, уровнем звукоизоляции, принципом регуляции, наличием дополнительных устройств защиты. Большинство клапанов комплектуется механическим регулятором. Основной производитель изделий с регуляцией по влажности – французская компания Aereco.

В таблице показаны характеристики некоторых клапанов, представленных на рынке.

Производитель оконного клапана	Модель	Тип	Производительность при 10 Па
Aereco	ЕММ 5-35	Гигро.	5–35
	ЕММ 11-35		11–35
	EMF	Мех.	35
	EHA2 5-35	Гигро.	5–35
	EHA2 11-35		11–35
	EHA2 17-35		17–35
Вентс	ПО 400	Мех.	25
Helios	ALEF(S) HYGRO	Гигро.	До 35
	ALEF(S) 35	Мех.	25
	ALEF(S) 45		35
Аэровент	–		21
Air-Box	Comfort		42
	Comfort S		41
	Стандарт		4,8

Серия EHA2 отличается от ЕММ и EMF повышенной звукоизоляцией. Модели проветривателей компании Helios с литерой S производят шумоизолированными.

Проветриватель ПО 400.

Принципы монтажа

Монтаж в пластиковые окна клапана приточной вентиляции осуществляется врезанием его в профиль. Это делают как при производстве окон, так и в уже установленных конструкциях. Элементы, детали и особенности установки немного отличаются для изделий разных производителей, но общий принцип монтажа применим ко всем моделям. Рассмотрим его на примере проветривателя ПО 400.

Работы проводятся по следующему плану:

1. С помощью шаблона размечают место для отверстия на раме окна.
2. Сверлом или фрезой вырезают отверстие или щель для притока воздуха.
3. Саморезами прикручивают крепежные панели для проветривателя. Если он снабжен наружным защитным козырьком, то и для него.
4. Крепят внутреннюю и наружную части проветривателя на посадочные места.

Этапы монтажа приточного клапана.

Приточный клапан позволяет обеспечить приток небольшого количества свежего воздуха, который в холодный период года помогает уменьшить запотевание стекла. Но его не всегда достаточно для обеспечения норм воздухообмена. Не стоит полагаться на оконные приточные проветриватели, как на единственное решение для обеспечения воздухом помещений. Необходимо проводить расчет и проверять целесообразность применения клапана.

Обратите внимание – на одно окно возможно установить несколько проветривателей. Это зависит от его размера.

При выборе клапана приточной вентиляции для окна изучайте его технические характеристики и условия, при которых они измерялись. Некоторые компании указывают производительность своих изделий при перепаде давления, которое редко бывает в помещениях без механической вытяжной вентиляции.

При монтаже обращайте внимание на герметичность конструкции для уменьшения теплопотерь и увеличения шумоизоляции.

Клапаны приточной вентиляции

03.12.2020

Основная задача клапана приточной вентиляции заключается в абсолютной герметичности. На практике отсутствующая постоянная микровентиляция негативно сказывается на микроклимате в помещении, ухудшая его и провоцируя появление конденсата, а потом — грибка, плесени и прочих опасных для здоровья явлений.

Клапаны приточной вентиляции — решение проблемы

Пластиковые окна решили множество проблем современного человека, обеспечив тепло, шумоизоляцию, и одновременно, привели к другим неудобствам. Оконные системы без приточных клапанов требовали установки вентиляционной системы или регулярного проветривания. Первое — слишком било по карману, а второе приводило к весомым теплопотерям в холодные месяцы. Поэтому установка клапанов в системах пластиковых окон оказалась правильным решением. Таким образом за небольшую сумму стал возможным естественный воздухообмен. Что значительно снизило опасность появления грибков и плесени.

Две стороны медали

Главным достоинством приточной вентиляции считается улучшение микроклимата внутренних помещений и исключение появления грибка и плесени из-за запотевания окон.

Обращаем внимание и на некоторые минусы такой конструкции. Если неправильно выбрать модель или сэкономить на клапане, то вам обеспечена:

• плохая теплоизоляция;
• низкая звукоизоляция;
• поломка при сильных морозах из-за наледи;
• неудобная эксплуатация;
• непроветриваемость помещения.

Клапаны приточной вентиляции и микрощелевоео проветривание — не одно и то же. Функции этих устройств немного отличаются. Идеальные окна должны иметь обе системы. Учитывайте, что микрощелевое проветривание не свойственно глухим конструкциям — для них функцию циркуляции воздуха обеспечивает правильно подобранный клапан.

Клапаны приточной вентиляции: варианты для заказа

Известно несколько вариантов таких конструкций, три из которых производятся серийно:

1. Накладной тип клапанов характеризуется высоким уровнем пропускной способности. Но, к сожалению, эту модификацию «не любят» ни заказчики, ни монтажники: этот тип клапанов плохо интегрируется и имеет сниженный уровень тепло- и звукоизоляции. Чтобы смонтировать такой клапан нужна адаптация рамы, поэтому его устанавливают в конструкцию окон прямо при изготовлении. Такая модель подойдет для установки на производственных предприятиях.
2. Щелевой тип приточных клапанов предусматривает широкий закрытый наружным и внутренним блоками с двух сторон канал, находящийся в створке окна. Щель для поступления свежего воздуха размером до 16 мм, а внутренний блок регулирует интенсивность потока. Интегрируется такая система тут же, на месте, не требуя демонтажных работ отдельных деталей окна или извлечения стеклопакета. Наличие наружного блока обеспечивает защиту от проникновения грязи, пыли и насекомых. Очевидным плюсом является хорошая пропускная способность.
3. Клапаны фальцевые стоят недорого, поэтому очень популярны. Также они просто монтируются. Их врезают в раму блока окна, и демонтаж других отдельных составных частей конструкции окна не требуется. Основной недостаток — низкая пропускная способность. Специалисты рекомендуют в раму этого типа вставлять не менее 2 приборов. В некоторых случаях при установке дополнительные неудобства могут создаваться откосами, избыточно заведенными на раму. Клапан фальцевого типа врезают в профиль окна в участке выше камеры с армированными вкладышами. Это важно учитывать, выбирая устройство по типу. Не рекомендуется делать вырезы в усиливающем профиле из стали. Кроме того, это крайне сложно сделать. В последствии может нарушиться уровень жесткости конструкции в целом. Фальцевые или щелевые клапаны пользуются особой популярностью у потребителей. Важно обращать внимание на характеристики той или иной модификации, чтобы подобрать удобную конструкцию и не допустить ошибок при ее монтаже и последующей эксплуатации.
