Клапан защиты от гидроудара: Клапан осевого типа для защиты от гидроудара

Содержание

Клапан защиты от гидроударов CSA VRCA для водоснабжения



Клапан защиты от гидроударов CSA VRCA для водоснабжения

Главная > Оборудование > Автоматические клапаны >

Быстродействующий сбросной пружинный предохранительный клапан CSA VRCA, применяется для защиты трубопроводов и оборудования систем водоснабжения от нежелательных скачков давления и гидравлических ударов, отводя избыточное давление с заранее заданным и регулируемым значением срабатывания. Благодаря эксклюзивной подпружиненной поршневой технологии клапан гарантирует немедленную реакцию, срабатывая намного быстрее, чем регулирующие клапаны, что значительно сокращает объём работ по техническому обслуживанию и ремонту трубопроводов.

Особенности конструкции клапанов защиты от гидроударов VRCA

  • Прочная и компактная конструкция, подходящая для питьевой и неочищенной воды.
  • Незначительная инерция внутренних подвижных частей, обеспеченная отсутствием трения и постоянством характеристик клапана по времени.
  • Отличная герметичность в затворе и превосходная устойчивость к кавитации и тяжелым условиям работы, благодаря технологии плавающего затвора и использованию специальных уплотнений и высокопрочных марок нержавеющей стали.
  • Быстрая и точная реакция без какого-либо эффекта гистерезиса, благодаря пружинам изготовленным с помощью высокочастотного отжига.
  • Снижение избыточного давления благодаря широкому выбору пружин и диапазонов настройки давления.

Технические характеристики

Номинальные диаметры DN 50 … 200
Температура рабочей среды 70 °С
Номинальное давление, бар PN 16, 25, 40
Диапазон настройки давления, бар 1 … 8; 8 … 16; 16 … 25; 25 … 40
Присоединение к трубопроводу фланцевое
Материалы основных узлов
Корпус, крышка ковкий чугун GJS 500-7 или GJS 450-10 с эпоксидным покрытием
Пружина пружинная сталь 52SiCrNi5 окрашенная
Уплотнение NBR
Внутренние части н/ж сталь AISI 304 / 316
Вентиляционный клапан шаровый кран 1/4″ из никелированной бронзы

Характеристика быстродействия клапанов VRCA

На графике показана реакция быстродействующего клапана защиты от гидроударов VRCA в условиях резкого изменения давления. В этом конкретном случае представлены фактические записи давления на действующей насосной станции, подверженной частым сбоям электропитания. Без какой-либо защиты, система сначала подвергалась снижению давления, за которым следовал опасный всплеск, изображенный на графике розовым цветом. В случае же с установкой быстродействующего предохранительного клапана VRCA, скачок давления сглаживался без дальнейшего повреждения трубопровода. Графики скачков давления с предохранительным клапаном и без него синхронизированы по времени и показывают время реакции клапана на резкое увеличение давления.

Установка и примеры применения

Быстродействующий предохранительный клапан VRCA должен быть установлен в вертикальном положении вместе с запорным клапаном для обеспечения надлежащего технического обслуживания и, при необходимости, настройки на месте. Если клапан располагается в закрытой подземной камере, то она должна быть оснащена надлежащей дренажной системой, чтобы избежать затопления во время разгрузки клапана.

Для обеспечения необходимой пропускной способности, несколько клапанов могут быть установлены параллельно.

Типичными примерами установки клапанов защиты от гидроударов являются:

  • Насосные станции для компенсации внезапного избыточного давления в результате запуска насоса или сбоя питания (в случае, если один или несколько насосов подключены параллельно).
  • Главные магистральные трубопроводы или участки ответвлений от основных магистралей, не способные выдерживать критические условия такие, как внезапное и неожиданное повышение давления, для гарантированной надежной защиты системы.
  • На выходе из редукционных клапанов, в качестве предохранительного устройства.
  • Перед регулирующими и отсекающими клапанами с быстрым временем реакции, на случай если их срабатывание может привести к нежелательным скачкам давления.
  • В целом, где ожидается разрыв трубопровода.

Габаритные размеры

DN A, мм B, мм C, мм D, мм Диаметр седла, мм Вес, кг
50 / 65 185 185 417 40 40 14
80 / 100 235 242
540
50 62 28
150 300 404 720 220 137 75
200 360 404 720 220 137 79

Техническая документация и инструкции по эксплуатации

Лист технических данных на клапан защиты от гидроударов CSA VRCA



Клапан защиты от гидроудара

Клапан защиты от гидроудара (SRV) защищает трубопроводы и установленное на них насосное и измерительное оборудование от опасного повышения давления и выравнивает гидравлические ударные волны.

Такие гидравлические ударные волны могут возникнуть в процессе работы запорной или управляющей арматуры (аварийные ситуации, штатная работа при отключении), при проведении зачистки трубопровода или из-за возможного возникновения других критических нештатных ситуаций во всей гидравлической системе.

Компания «Mankenberg» представляет два различных типа клапанов защиты от гидроудара.

Клапан защиты от гидроудара с нагруженной пружиной.

Версия с нагруженной пружиной – базовая версия для тяжелых условий эксплуатации и установленным заранее давлением срабатывания.

Регулируемый управляемый клапан защиты от гидроуда

По сравнению с другими эти модели регулируемых управляемых клапанов более предпочтительны.

Основное преимущество регулирующих управляемых клапанов в том, что они могут настраиваться на необходимое давление и время срабатывания.

Основываясь на запросах заказчиков, в клапане устанавливается время полного открытия от 1.5 до 3 секунд и время закрытия до 10 секунд, это определено как стандартный диапазон.

В пределах этого диапазона пользователь может самостоятельно легко регулировать клапан, исходя из ситуаций производства. (В случае заказа, пожалуйста, указывайте требуемое время быстродействия.)

Кроме того, в производственной программе есть модели, с возможностью переключения на несколько заранее установленных значений давления срабатывания с помощью соленоидного клапана. Такая модификация позволяет устанавливать необходимое давление срабатывания посредством дистанционного управления.

2.3 Гаситель гидравлических ударов (гуп-2оо, гуп-350)

Гаситель устанавливается на водоводе за обратным клапаном по ходу воды и защищает весь водовод и насосную станцию от гидравлических ударов.

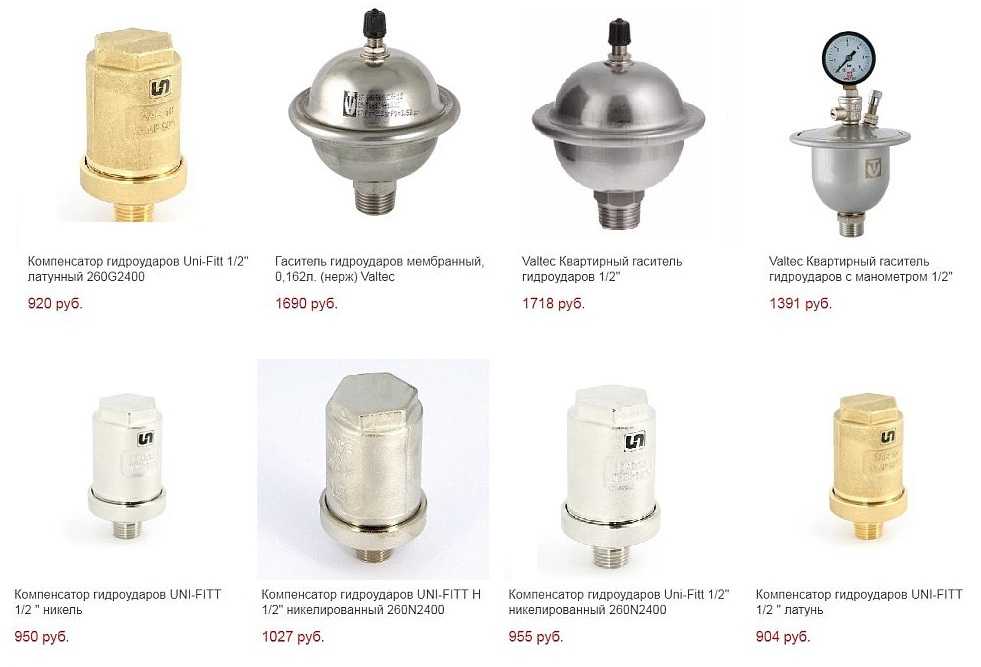

Квартирный гаситель гидроударов cm car

Пневматический компенсатор гидроударов CM.CAR, представляющий собой миниатюрный бак из нержавеющей стали марки AISI 304L с внутренней разделительной мембраной из эластомера EPDM, способен также компенсировать возрастание давления в квартирных системах холодного водоснабжения из-за теплового расширения воды (функция расширительного бака).

Оно возникает в результате нагрева воды в трубах до комнатной температуры в период отсутствия водоразбора (например, ночью). С повышением температуры воды на каждый градус давление в изолированном участке трубопровода увеличивается не менее чем на 1 бар. Зимой, когда вода поступает в квартиры с температурой +5 °С, ее нагрев до 20 °С, может дать рост давления на 15 бар!

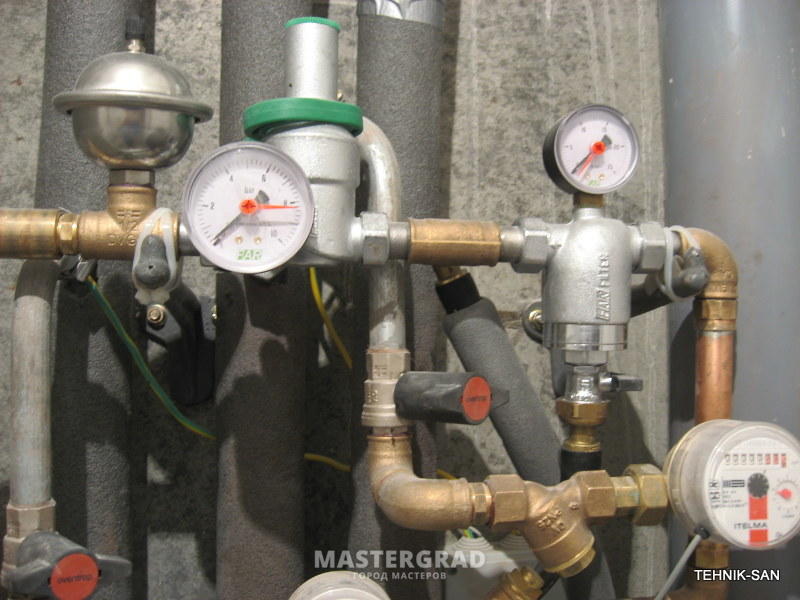

В квартирах рекомендуемым местом установки гасителя гидравлических ударов являются распределительные коллекторы горячей и холодной воды

К числу специальных противоударных клапанов относится «клапан-гаситель» системы Укр. ВОДГЕО (111.51). Клапан-гаситель устанавливается на водоводе J, идущем от насосной станции, непосредственно за обратным клапаном 2 и предназначается для защиты водовода от действия ударов, возникающих в результате остановки насосов из-за прекращения подачи электрического тока. Рабочий цилиндр гасителя 3 соединен трубками айв через распределитель 4 с водоводом перед обратным клапаном. При нормальной работе насосов создаваемое ими давление поддерживает клапан гасителя в закрытом положении. При остановке насосов давление перед обратным клапаном резко падает, клапан гасителя под действием перепада давлений в водоводе (после и до обратного клапана) открывается и вода сбрасывается из водовода по трубе 5, чем предотвращается недопустимое повышение давления в водоводе. После открытия клапана-гасителя распределитель 4 соединяет цилиндр гасителя (через трубку б) с водоводом, и клапан гасителя начинает медленно закрываться. Скорость закрытия регулируется масляным тормозом 6.

На II 1.52 показан обычный предохранительный клапан (пружинный), не допускающий повышения давления в трубах сверх установленных пределов; такие же клапаны изготовляются рычажного типа.

Воздушные вантузы устанавливаются для удаления воздуха, скапливающегося в возвышенных точках водоводов и магистральной сети, в особенности при пересечении ими водоразделов (т.е. при переходе восходящего уклона в нисходящий).

На III.53 показано устройство одного из воздушных вантузов. В чугунном корпусе 1 с крышкой 2 помещается стальной полый шар 3 с вертикальным стальным штоком. Выделяющийся из воды воздух через патрубок 4 проходит в корпус вантуза и скапливается в его верхней части. При накоплении здесь воздуха и опускании вследствие этого уровня воды шар также опускается, открывая соединенный с ним клапан 5, и воздух выходит наружу. После этого вода, заполняющая вантуз, поднимает шар и закрывает клапан.

Диаметр вантуза при установке на трубах внутренним диаметром до 500 мм принимается равным 25 мм, а при больших диаметрах труб — 50 мм.

Подобные же вантузы могут использоваться и для впуска воздуха в водовод при образовании в нем пониженных давлений или разрыва сплошности потока при гидравлических ударах.

На III.54 приведена схема установки на водоводе вантуза для впуска воздуха в месте резкого изменения уклона водовода, т. е. в месте вероятного разрыва сплошности потока.

Предотвращение гидравлического удара

Предотвращение гидравлического удара

Руководство по применению

NS NON-SLAM, ДВУХСТУПЕНЧАТОЕ ЗАКРЫТИЕ — СЕРИЯ 300

NS  Двухступенчатый обратный клапан с амортизирующим закрытием

часто встречается в насосах для наполнения резервуаров на крыше высотных зданий. Он открывается при запуске насоса и закрывается с контролируемой скоростью, когда насос останавливается.

Клапан NS расположен на нагнетании насоса (или на общем коллекторе нагнетания насосов) и полностью открыт при нормальной работе насоса.

Когда насос останавливается и расход падает до нуля, клапан начинает закрываться. Но в отличие от стандартного гидравлического обратного клапана, который медленно закрывается от полного открытия до полного закрытия, клапан NS закрывается быстро (в течение 2-4 секунд, в зависимости от его размера) примерно до 20% своего полного хода («период быстрого закрытия»). ). К этому времени обратный поток уменьшается до незначительного значения.

Затем скорость закрытия клапана NS снижается до более медленной регулируемой скорости («Период медленного закрытия»). Это ограниченное движение трима клапана обеспечивает отсутствие хлопкового седла.

Описанная процедура не требует какой-либо электрической команды и связи между клапаном и насосом, так как устройство активируется автоматически гидравлическими параметрами системы.

Подробнее NS NON-SLAM, ДВУХСТУПЕНЧАТОЕ ЗАКРЫТИЕ — СЕРИЯ 300

Руководство по применению

BC — КЛАПАН УПРАВЛЕНИЯ НАСОСОМ бустерного насоса — СЕРИЯ 300

Клапан управления насосом Dorot серии 300 (’30-BC) представляет собой автоматически управляемый клапан , приводимый в действие давлением трубопровода. Клапан монтируется за насосом и будет медленно открываться и закрываться, когда на соленоид подается питание/отключается соответственно, что предотвращает скачки напряжения, вызванные внезапным пуском или отключением насоса. Клапан мгновенно закроется при сбое питания.

Дополнительный клапан управления насосом:

  • BC/PS Управление бустерным насосом и поддержание давления — управление насосом и клапан поддержания обратного давления.
  • BC/DI — управление бустерным насосом и поддержание перепада давления — управление насосом, поддерживает постоянный расход при различных условиях всасывания.
  • BC/FR Блок управления бустерным насосом и регулятор расхода
  • BC/PR Управление бустерным насосом и снижение давления
  • BC/CD Блок управления бустерным насосом с удлиненным динамическим затвором (для длинных трубопроводов)

Устанавливается на напорном патрубке насоса.

Устранение скачков давления, вызванных быстрым изменением скорости движения трубы.

Медленно открывается при запуске насоса и закрывается с регулируемой скоростью перед отключением.

Затем двигатель насоса отключается посредством электрической связи с клапаном.

Читать далее BC — КЛАПАН УПРАВЛЕНИЯ НАСОСОМ БУСТЕРА — СЕРИЯ 300

Руководство по применению

КЛАПАН УПРАВЛЕНИЯ БУСТЕРНЫМ НАСОСОМ — СЕРИЯ 100

Клапан устраняет разрушительные пульсации, вызванные пуском и остановом насоса. Клапан с электроприводом постепенно открывается при запуске насоса и медленно закрывается перед выключением насоса. Клапан автоматически закроется в случае сбоя питания. Дополнительные дополнения: ограничение скорости потока, расширенное закрытие, двухступенчатая работа, снижение давления и поддержание давления.

  • Без хлопка
  • Исключительно низкие потери при высоком расходе
  • Простая и надежная конструкция
  • Простота установки и обслуживания

Читать далее BC — КЛАПАН УПРАВЛЕНИЯ БУСТЕРНЫМ НАСОСОМ — СЕРИЯ 100

Руководство по применению

QR — КЛАПАН БЫСТРОГО СБРОСА ДАВЛЕНИЯ — СЕРИЯ 300

Клапан Dorot серии 300, поддерживающий давление («30-QR»), активируется давлением давления трубопровод. Клапан открывается мгновенно, когда давление в трубопроводе превышает безопасный уровень, таким образом сбрасывая избыточное давление в сети. Когда давление возвращается к норме, клапан закрывается медленно, с регулируемой скоростью.

  • Повышение производительности:

— Регулирует в стабильном режиме, независимо от размера клапана, вплоть до почти нулевого расхода. Таким образом, устраняется необходимость в специальной конструкции плунжера для низкого расхода (такой как «V-образный порт») или перепускном клапане.

— «Плавающая» конструкция с внутренней отделкой с низким коэффициентом трения, управляемая уникальным устройством LPT®.

  • Повышенная надежность:

— Все порты управления снабжены втулками из нержавеющей стали для предотвращения засорения из-за коррозии.

— Армированная диафрагма предварительной формы – для облегчения сборки и увеличения срока службы.

  • Сокращение работ по периодическому осмотру\техобслуживанию:

— Трим управления оснащен самопромывающимся встроенным фильтром управления.

— Простая регулировка и обслуживание на месте.

  • Универсальность:

— Стандартная и простая конструкция однокамерного клапана обеспечивает плавную работу. Преобразование в двойную камеру является запатентованной опцией.

Подробнее QR — БЫСТРЫЙ СБРОСНЫЙ КЛАПАН — СЕРИЯ 300

Руководство по применению

QR — КЛАПАН БЫСТРОГО СБРОСА ДАВЛЕНИЯ — СЕРИЯ 100

Клапан мгновенно открывается, когда давление в трубопроводе превышает безопасный уровень, таким образом сбрасывая избыточное давление в сети. Когда давление возвращается к норме, клапан закрывается медленно, с регулируемой скоростью.

  • Без хлопка
  • Простая и надежная конструкция
  • Простота установки и обслуживания
  • Низкое сопротивление и высокая пропускная способность
  • Защита насосных систем сточных вод и чистой воды

Подробнее QR — БЫСТРОДЕЙСТВУЮЩИЙ КЛАПАН — СЕРИЯ 100

QR — БЫСТРЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН — СЕРИЯ 500

Клапан открывается мгновенно, когда давление в трубопроводе превышает безопасный уровень, тем самым сбрасывая избыточное давление в сети . Когда давление возвращается к норме, клапан закрывается медленно, с регулируемой скоростью.

Подробнее QR — БЫСТРОДЕЙСТВУЮЩИЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН — СЕРИЯ 500

Гидравлический удар может быть устранен

Гидравлический удар может быть настолько разрушительным для оборудования и опасным для здоровья человека, что необходимо принять все меры для предотвращения опасности. Гидравлический удар, также известный как гидравлический удар, звучит как механический шум и иногда воспринимается как захлопывание клапана. На самом деле это явление, возникающее в трубопроводных системах, когда быстро движущаяся жидкость мгновенно останавливается или начинается обратное течение. Внезапное изменение импульса или направления вызывает волну гидравлического удара, которая звучит как громкий хлопок.

Резкий шум гидравлического удара является узнаваемым признаком серьезной проблемы. Несмотря на недолгий срок действия, давление или ударная волна будут отражаться на всем протяжении системы обработки жидкости, пока в конце концов не рассеются. Звук удара или удара молотком является результатом скачка давления, проходящего через среду, отскакивающего взад и вперед от стенок трубы, клапанов и других препятствий на своем пути, что подвергает их риску повреждения или разрушения. Отчеты OSHA об авариях с подробным описанием инцидентов с гидравлическим ударом иллюстрируют потенциально ужасающий характер его последствий.

Из-за риска для надежности оборудования, производительности процесса и безопасности необходимо уделять первоочередное внимание устранению гидравлического удара и его дорогостоящих последствий. Правильный выбор и размер клапана могут помочь предотвратить разрушительное воздействие гидравлического удара. Подпружиненные обратные клапаны, предназначенные в первую очередь для предотвращения обратного потока среды, уникально эффективны для сведения к минимуму, если не устранения этого явления.

ПОНИМАНИЕ ПРОБЛЕМЫ

По сравнению с промышленными системами гидроудары, слышимые в бытовой сантехнике, вероятно, не нанесут большого ущерба. Когда кран кухонной раковины, работающий на полную мощность, внезапно перекрывается, или стиральная машина заканчивает наполнение, резкая остановка приводит к тому, что волна воды ударяет по трубам. Повторяющиеся со временем могут ослабить соединения или стыки труб, что может привести к утечке воды. Чтобы смягчить дальнейший гидравлический удар, трубы можно затянуть и закрепить, а также установить такие устройства, как редукторы давления или гасители гидравлического удара.

В промышленных жидкостных процессах, где гидравлический удар более мощный, система более обширная, а компоненты более чувствительные, риск гидравлического удара намного выше. Обычно речь идет о жидкости, но это также может происходить с газом, паром, суспензией или многофазной жидкостью.

Когда принудительная остановка подачи жидкости или резкое изменение направления жидкости вызывает гидравлический удар, кратковременный скачок давления и эффекты сотрясения могут разрушить все, от датчиков давления и расходомеров до насосов, котлов и целых систем трубопроводов. Например, скачки давления могут попасть в насос и повредить его рабочее колесо и привод.

Степень повреждения, вызванного мгновенным скачком давления жидкости, зависит от интенсивности ударной волны, однако даже легкий гидравлический удар может постепенно вывести систему из строя. Лучше предположить, что не существует «безопасного» уровня гидравлического удара, и работать над его устранением.

«Гидроудар действительно может разрушить технику. Он может даже сбить с якоря большие насосы», — говорит Брайан Стрейт, менеджер по развитию бизнеса компании Check-All Valve Mfg. Co. (www.checkall.com), поставщика встроенных, подпружиненных, клапаны. «В зависимости от силы гидравлического удара различному оборудованию могут быть нанесены большие повреждения, особенно если это приведет к человеческим жертвам».

ЭКСПЛУАТАЦИОННЫЕ И ЧЕЛОВЕЧЕСКИЕ ЗАТРАТЫ

Отказы, вызванные гидравлическим ударом, чрезвычайно дорогостоящи не только с точки зрения ремонта, замены и простоя процесса, но и из-за серьезных последствий для здоровья, безопасности и нормативных требований.

Значительные эксплуатационные последствия могут включать:
• Трещины, разрывы или разрывы труб
• Взорванные прокладки
• Трещины на фитингах
• Поврежденные клапаны
• Негерметичные соединения
• Поврежденные опоры и трубные эстакады
• Разрушенные компенсаторы
• Обрушившиеся конструкции
• Выведенное из строя технологическое оборудование, такое как насосы, котлы и паровые системы

Находящиеся поблизости люди могут получить серьезную травму или смерть, если:
• Пар или горячий конденсат принудительно выйдет наружу
• Высвободится жидкость, содержащая опасные химические вещества
• Фрагменты оборудования с силой подбрасываются в воздух

Реальные инциденты подчеркивают необходимость эффективного предотвращения:
• Разрыв дренажной линии подогревателя электростанции из-за попадания воды
молоток, выпускающий пар и горячую воду в указанное место. Гидравлический удар был вызван
наличием более низкого давления на входной стороне клапанов, чем на выходной стороне, что создавало противоток в линии.
• На предприятии по производству продуктов питания едкий раствор, используемый при санитарной очистке на месте (CIP)
, распылялся при выходе из строя уплотнительного кольца на центробежном технологическом насосе. Система безразборной мойки/обработки не была рассчитана на то, чтобы выдерживать чрезвычайно высокое избыточное давление, создаваемое гидравлическим ударом.
• Паропровод высокого давления в здании университета разорвался, когда инженер-подмастерье
подводил тепло в здание. Вероятной причиной был гидравлический удар, вызванный конденсацией.

УСТРАНЕНИЕ ПРИЧИНЫ

Правильно спроектированные трубопроводные системы не подвержены гидравлическим ударам. Выбор правильного типа клапана и компонентов для данной среды и области применения имеет важное значение для создания эффективной, действенной и малошумной жидкостной системы. Типы клапанов, которые останавливают обратный или обратный поток до изменения направления потока, значительно минимизируют, если не устраняют, гидравлический удар.


Более ранние конструкции обратных клапанов подвержены гидравлическому удару. Например, для полного закрытия традиционных поворотных обратных клапанов требуется изменение направления потока и сила тяжести от веса диска. Диск поворотного обратного клапана, подвижная заслонка, сидит на шарнирном штифте, и прямой поток жидкости толкает его в открытое положение. Обратный поток заставляет его захлопываться, возвращая его на место, хотя он не всегда закрывается достаточно быстро, чтобы полностью предотвратить обратный поток; или, когда он действительно закрывается, он может сделать это очень быстро. Оба условия вызывают разрушающее давление и ударную волну гидравлического удара.

С другой стороны, современные подпружиненные обратные клапаны по своей конструкции устраняют причину гидравлического удара. Встроенные подпружиненные обратные клапаны позволяют средам (как правило, жидкостям, газам и правильно спроектированным трубопроводным системам не подвергаться гидравлическим ударам. Технический документ: гидравлический удар можно и нужно устранить 3 пар) течь только в одном направлении. Поток среды и перепад давления (dP) вызывают сжатие пружины, позволяя клапану открыться. Пружина закрывает клапан быстро и плавно, когда скорость потока жидкости замедляется или останавливается, предотвращая реверсирование потока. «Любой подпружиненный тарельчатый обратный клапан предотвратит гидравлический удар, потому что он закрывается до начала обратного потока. Это одна из их основных целей», — объясняет Стрейт.

Наиболее эффективный тип обратного клапана сочетает в себе следующие три характеристики:
• Подпружиненный: подпружиненные обратные клапаны имеют пружину, помогающую закрывать обратный клапан
перед изменением направления потока жидкости, что позволяет избежать гидравлического удара. Они одинаково хорошо функционируют как в вертикальном, так и в горизонтальном положениях при правильном выборе пружины.
• Тарельчатые клапаны: обратные клапаны тарельчатого типа подпружинены, чтобы помочь закрыть клапан до
для реверсирования потока жидкости, предотвращая гидравлический удар. Они включают диск в качестве проверки
, обычно на конце втулки или штока. Разработанные для снижения затрат на техническое обслуживание
, посадочные поверхности параллельны друг другу, тем самым предотвращая чрезмерный износ
, который может возникнуть в седлах плунжера, конуса и шара.
• Бесшумная работа: бесшумные обратные клапаны спроектированы для бесшумной работы благодаря быстрому и плавному
закрытию. В них используется пружина, помогающая тарелке закрыть обратный клапан перед реверсированием потока жидкости
.

При выборе подпружиненного обратного клапана важными факторами являются его тип, размер, Cv (коэффициент расхода), давление открытия, материал седла и номинальная температура. Идеальные конструкции гарантируют, что среда течет по гладким контурным поверхностям с минимальным изменением направления, чтобы свести к минимуму падение давления. Размер отверстия будет рассчитан таким образом, чтобы обеспечить минимальный перепад давления во всем диапазоне расхода клапана. Кроме того, клапан обеспечивает надежную герметизацию, вызывая турбулентность на посадочных поверхностях непосредственно перед закрытием клапана, помогая удалить любые мельчайшие посторонние частицы, взвешенные в жидкости.
При проектировании, позволяющем избежать гидравлического удара, учитываются и другие факторы, такие как предотвращение выхода насосов в вертикальные линии; избежание подачи нескольких насосов в общий коллектор; и определение оптимального расположения клапанов в системе трубопроводов.

Также важно знать отраслевые стандарты и правила, касающиеся опасности гидравлического удара. Например, Комиссия по ядерному регулированию США выпустила Резолюцию по общим вопросам безопасности, касающуюся инцидентов, связанных с гидравлическим ударом. Некоторые из них привели к повреждению трубопроводов и клапанов, но ни один из них не привел к выбросу радиоактивности за пределы заводов. В резолюции говорится: «…из-за продолжающихся случаев гидравлических ударов, количества явлений и потенциального значения для безопасности задействованных систем персонал считал, что необходимо разработать процедуры систематического анализа».
