Клапаны для проветривания пластиковых окон: Приточный клапан на пластиковые окна: разновидности, выбор и установка

Содержание

Клапаны для проветривания в квартире настенные и окна ПВХ

У жителей Петербурга, в условиях местного климата, нередко возникает проблема проветривания помещений. Надолго оставлять окна открытыми не представляется возможным из-за холода и сильных ветров, а также из-за высокого уровня шума, свойственного большому городу. Впустить свежий воздух в квартиру, но сохранить при этом тишину и комфорт, помогут приточные клапаны, или оконные проветриватели, как их часто называют. Приточные клапаны – это специальные устройства, обеспечивающие поступление воздуха в квартиру при закрытом пластиковом или деревянном окне.

Существующие клапаны проветривания можно поделить на два типа: 1) устанавливаемые на окно; 2) устанавливаемые на стену. Они различаются пропускной способностью, возможностью регулировок потока воздуха, наличием фильтров. габаритами, дизайном, сложностью монтажа и конечно же стоимостью. Под каждое помещение можно подобрать не дорогое и достаточно функциональное решение, а совершенно не обязательно выбирать самое дорогое!

Вентиляционный клапан Aereco

Французская компания Аэрэко – разработчик комплексных решений для обеспечения роботы естественной вентиляции с применениями оконных и стеновых клапанов для притока свежего воздуха и автоматических вентиляторов и вытяжных решеток для удаления отработанного воздуха.

Принцип действия приточных клапанов основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении. Движение воздуха через клапан осуществляется при условии функционирования естественной или механической вытяжки и наличия перетока между помещениями (подрез дверного полотна снизу на 1,5 см., или переточные решетки в дверном полотне или стене). Приточные устройства «АЭРЭКО» предназначены для постоянного дозированного притока наружного воздуха в помещение, исходя из минимально необходимого по гигиеническим требованиям количества на одного человека (примерно 30 м3/ч). Устройства позволяют постоянно вентилировать помещение, не открывая окон.

Приточные клапаны Аэрэко, серия ЕММ (гигрорегулируемый)

Наиболее распространенная модель приточного устройства вентиляции, принцип работы которого основан на использовании технологии гигрорегулирования Aereco (влагочувствительности) — изменение проходного сечения клапана в зависимости от уровня относительной влажности внутреннего воздуха.

Клапан ЕММ имеет два способа крепления, что характеризуется вариантами подачи воздуха (с вертикальным или наклонным направление струи). Три базовые расцветки (белый, тик, дуб) ориентированны на наиболее распространенные цвета оконных профилей, а компактность и изящный дизайн, позволяют вписаться в любое окно, не нарушая целостности восприятия интерьера.

Существует 2 положения : «автоматический» и «режим минимального проветривания». Расход воздуха: 5 — 35 м3/час при 10 Па.

Приточные клапаны Аэрэко, серия EHA (гигрорегулируемый с шумопоглощением)

Весь модельный ряд приточных устройств вентиляции ЕНА от компании Aereco оборудован гигрорегулируемым датчиком-приводом, обеспечивающим здоровый микроклимат внутри помещения. В отличие от приточного устройства ЕММ, клапан вентиляции ЕНА характеризуется увеличенным показателем расхода воздуха (от 5 до 50 м3/ч при 10Па) и лучшими акустическими характеристиками (42 дБ против 37 дБ у ЕММ). Легкое техническое обслуживание приточной системы Аэрэко EHA не требует специальных знаний – достаточно очищать поверхность от пыли два раза в год.

Установленное на окнах, гигрорегулируемое приточное устройство вентиляции Аэрэко EHA в комплекте с акустическими аксессуарами обеспечивает эффективную защиту от вредного наружного шума и гарантирует хорошее качество воздуха внутри помещения благодаря гигрорегулируемому датчику и имеет 2 положения : «автоматический» и «режим минимального проветривания».

Приточные клапаны Аэрэко, серия ЕHA 2 (игрорегулируемый с шумопоглощением)

Новый стильный дизайн EHA 2, воплощенный в тонком корпусе, обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA 2.

Наклонный воздушный поток EHA 2 направлен в потолочную зону, что гарантирует поступательный нагрев свежего воздуха для лучшего комфорта жильцов.

Первое и единственное в своем роде приточное устройство вентиляции, имеющее три режима работы: минимальный (5-17 м.куб./ час), автоматический (гигрорегулируемый, зависит от относительной влажности в помещении) и максимальный приток воздуха (до 35 м.куб/ час). Специальный переключатель доступен для версии «5-35» (устанавливается опционально).

Вентиляционный клапан Regel-air

Клапаны пассивного проветривания позволяют проветривать помещение в автоматическом режиме при закрытом окне. В зависимости от разницы в температуре в помещении и на улице, клапан автоматически регулирует степень проветривания, благодаря чему в вашем доме всегда будет свежий воздух, даже при закрытом окне.

Система самовентиляции пластиковых окон — климатический клапан «Регель-эйр» представляет собой пластиковую коробку небольшого размера, имеющую подвижное пластиковое перо, которое регулирует поток проходящего через него воздуха. На оконной раме заменяются фрагменты типовых уплотнителей на специальные, обеспечивая доступ воздуха в фальц между рамой и створкой. Клапан «Регель-эйр» ставится в верхней части окна, в фальце рамы. В зависимости от площади окна устанавливается один клапан или комплект из двух. Перо из пластика реагирует на изменение ветрового потока: оно находится в открытом состоянии или закрывается при усилении ветра.

В незафиксированном режиме пропускает воздух через свободный от уплотнения участок оконного притвора, но при порыве ветра перекрывает, тем самым, препятствуя образованию сквозняков. Конструкция клапана «Регел-эйр» на схеме разреза окна справа.

Преимущества Regel-air:

  • Скрытая установка (не заметен при закрытой створке)
  • Высокая ремонтопригодность (легко можно заменить в случае поломки)
  • Низкая стоимость
  • Засасываемый с улицы воздух циркулирует внутри рамы, что повышает его температуру.
  • Не снижает показатель шумоизоляции окна, что позволяет комфортно спать при закрытом окне

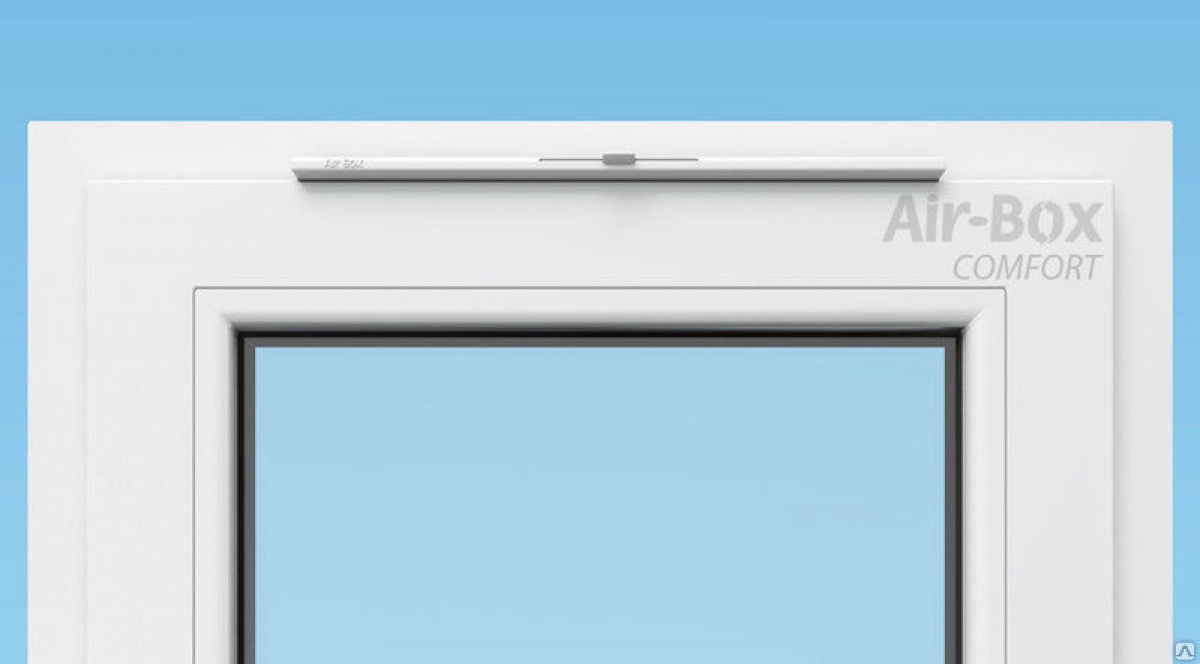

Приточный клапан Air-box comfort

Существует два вида клапана Air-box: Comfort и Comfort-S. Они отличаются производительностью и способом установки. Клапан AirBox Comfort устанавливается по центру верхней горизонтальной части створки, на створку.

Принцип работы клапана таков. При установки клапана удаляется часть штатного резинового уплотнения на створке и раме окна и вместо него устанавливается специальное, менее толстое уплотнение. На створке окна вместе с новым уплотнением устанавливается и сам приточный клапан AirBox Comfort. Через образовавшееся отверстие в помещение поступает воздух. Регулирование воздушного потока осуществляется путём смещения ручки клапана вправо/влево, таким образом регулируется размер вентиляционного канала и, следовательно, объём поступающего воздуха.

Приточный клапан Air-Box Comfort имеет два варианта установки — с фрезеровкой и без фрезеровки (стандартная установка) окна. Фрезеровка — выпиливание/высверливание в верхней части створки вентиляционного канала (два отверстие размером 1см х16см), т.е. вместо замены уплотнителя часть наплава створки выпиливается, что увеличивает площадь вентиляционного канала. Фрезеровка позволяет вдвое увеличить производительность клапана, но производится довольно редко, так как в большинстве случаев и стандартно установленный клапан решает проблему вентиляции.

Приточный клапан Air-Box Comfort-S предназначен для установки на глухие (не открывающиеся) конструкции. Принцип работы клапана — прохождение воздуха в помещение происходит через профрезерованные вентиляционные каналы в раме или створке окна.

Регулирование воздушного потока осуществляется путём вращения круглой ручки по/против часовой стрелки, тем самым уменьшая или увеличивая расстояние между вентиляционным каналом и планкой-заглушкой.

Установка клапана Air-Box Comfort-S весьма непростой и трудоёмкий процесс, так как для этого необходимо профрезеровать или просверлить стальное армирование профиля, поэтому, обычно, производится в заводских условиях.

Прежде чем остановить свой выбор на клапане AirBox Comfort-S нужно учесть две особенности установки: 1) сверление и фрезеровка стального армирования ослабляют жёсткость конструкции. Этому фактору следует уделить особое внимание при большой площади остекления и/или если остекление наклонное; 2) cверление и фрезеровка нарушают герметичность камеры армирования и разрушают защитное антикоррозионное покрытие самого стального армирования, поэтому, если выбор пал на этот вид клапана, то необходимо позаботиться о надёжной защите стального армирования рамы от коррозии.

Поскольку воздушные отверстия сквозные и прямоточные, то для защиты помещения от насекомых и профиля от попадания осадков со стороны улицы устанавливается защитный козырёк. В тоже время козырёк является небольшой акустической защитой.

Настенный проветриватель AEROPAC

Проблема чистого воздуха в помещении является очень актуальной для всех городских жителей. Проветривание комнату, открывая окна, имеет множество недостатков: загрязнённый пыльный воздух, городской шум, сквозняки и опасность для детей и домашних животных. Кондиционер же — лишь охлаждение воздуха в помещении, но не его обновление.

Система очищения воздуха разработана немецкой компанией SIEGENIA AUBI. Схема работы проветривателя очень проста: свежий воздух поступает через отверстие во внешней стене квартиры или дома диаметром 80 мм непосредственно в проветриватель AEROPAC, затем происходит его очищение с помощью фильтра, и на выходе в помещение попадает уже очищенный кислород.

Со стороны улицы воздухоотвод защищён аккуратной декоративной решёткой, которая в том числе не допускает попадания осадков внутрь системы. Особо следует отметить тот факт, что монтаж изделия осуществляется с помощью специального оборудования, которое обеспечивает сохранность ремонта и отделочных материалов.

Отверстие в стене укрепляется с помощью трубы, которая, в свою очередь, обязательно изолируется. Таким образом, в течение 1,5 часов после установки проветривателя в квартире будет очищен воздух и открывать окна при этом будет не нужно! Сон и самочувствие проживающих в доме людей значительно улучшится!

Проветриватели работают от электричества, но потребление электроэнергии при этом составляет от 2 до 30 Вт/час, тогда как, например, телевизор потребляет 100-300 Вт/час. При этом система функционирует практически бесшумно. Приятный изящный дизайн дополнит интерьер любой квартиры, а ЖК-монитор максимально упрощает управление. Потребление электроэнергии при этом минимальное. Установите проветриватель воздуха в свою квартиру — насладитесь крепким, здоровым сном и общим улучшением Вашего самочувствия и здоровья членов Вашей семьи. Дышите чистым воздухом!

Настенный вентиляционный клапан Aereco EHT

Гигрорегулируемое приточное устройство EHT монтируется в стене. Это идеальное решение при невозможности установки вентиляционного оборудования в окне. В комплекте с аксессуарами, EHT значительно уменьшает внешний шум. Устройство также имеет переключатель режимов работы, позволяющий ограничивать приток воздуха. Расход воздуха (мин – макс) при 10 Па : 5-40 м

3/час

Полный акустический комплект EHT (приточное устройство EHT + воздуховод ø125 мм + акустическая проставка + акустический козырек) уменьшает уличный шум на 52 дБ. Подобные технические характеристики делают EHT одним из наиболее передовых устройств на рынке вентиляции.

Решетка от насекомых. Чтобы почистить фильтр, достаточно один раз в год снять приточное устройство EHT и вынуть решетку.

ACW: ограничитель потока воздуха. ACW позволяет ограничить поток входящего воздуха до 40 м3/час при входном сечении ø100 мм или ø125 мм, даже когда давление превышает 10 Па (например, при сильном ветре).

Простая установка в стене. Достаточно при помощи специальной фрезы сделать отверстие ø100 мм или ø125 мм (для полного акустического комплекта). Эффективная защита от внешнего шума. Полный акустический комплект EHT (приточное устройство EHT + воздуховод ø125 мм + акустическая проставка + акустический козырек) уменьшает уличный шум на 52 дБ. Подобные технические характеристики делают EHT одним из наиболее передовых устройств на рынке вентиляции.

Настенный вентиляционный клапан «Домвент»

«Домвент» — это приточный вентиляционный клапан, который устанавливается над радиатором отопления и позволяет подавать в помещение необходимое кол-во воздуха (13 м3/час), подогревая его в холодное время года. Клапан работает естественным путем без электричества! Для постоянного проветривания помещения без открытых окон, шума и сквозняков достаточно 1-2х клапанов на комнату.

Воздух входит через пластиковую наружную решетку, проходит по пластиковой трубе через стену и попадает в шумопоглотитель вентиляционного клапана (длина 170 мм, ширина 85мм, высота 84 мм), который проводит грубую фильтрацию, поглощение уличного шума и понижает скорость воздушного потока за счет лабиринтной формы. После этого через регулируемую вручную заслонку попадает на радиатор отопления в продольном направлении, где сразу нагревается и попадает в помещение, имея температуру близкую к комнатной. Рабочий диапазон температур от -40 до +80С.

Вентиляционный клапан устанавливается в любые стены (камень, бетон, кирпич, брус, бревно, каркас и пр.). Желательно устанавливать над батареей парового отопления, чтобы поступающий осенью и зимой холодный влажный воздух проходил предварительный нагрев и просушивание.

Подробнее об услугах и ценах компании Ремонтных Дел Мастер на монтаж и отделку окон ПВХ, а также аксесуаров к ним смотрите здесь.

Клапана приточной вентиляции (проветриватели)

Единственное, что заставляет потребителя склоняться к выбору деревянных окон – полное отсутствие циркуляции воздуха в помещении при закрытых створках. Для решения этой проблемы, инженерами металлопластиковых конструкций, был разработан клапан вентиляции, который предоставляет огромное количество преимуществ.

Оконные проветриватели – полезно или нет?

Изначально сама идея приточных оконных проветривателей появилась в середине 70-х годов в Европе, когда на волне с борьбой за энерго-эффективное расходование средств на отопление жилых помещений стали строить дома, которые в принципе не имели естественного воздухообмена с улицей. Ввиду отсутствия естественной вентиляции через неплотные окна и стены воздух в таких помещениях быстрее насыщался угарным газом от жизнедеятельности людей и становился непригодным, а зачастую и просто вредным для здоровья. В Советском Союзе о здоровье граждан заботились целые проектные институты, и вопросам естественной вентиляции в жилых помещениях придавалось огромное значение. И сейчас часто при общении с обладателями новых пластиковых окон, на вопрос – «Ну как Вам теперь живется, какие ощущения?», мы слышим стандартный ответ, что после установки пластиковых окон в помещении стало гораздо тише, теплее, но вместе с тем воздух внутри стал быстрее приходить в негодность. Есть даже люди, которые называют пластиковые окна «тихими убийцами».


Жить хочется, поэтому каким-то образом надо впускать в помещение уличный свежий воздух. Можно открыть окна в режиме проветривания на некоторое время и ударным методом заменить в помещении весь воздух, при этом в зимнее время в помещении резко понизится температура. Если мы находимся в городской квартире, лишних денег за такое проветривание с нас никто не снимет, а если это собственный дом с индивидуальным отоплением?

Что именно дают клапана

Первым и основным достоинством использование клапана на пластиковых окнах является естественная циркуляция воздуха в помещении.

Вследствие этого, в комнате создается микроклимат необходимый для человека. Ощутить разницу можно довольно легко. Например, закрыть металлопластиковое окно без клапана на пару дней и покинуть жилье. После возвращения владельцев, в комнате будет стоять затхлый воздух. Если же установлен клапан, то по возвращению жильцов помещение будет наполнено свежим и чистым воздухом, причем само окно будет плотно закрыто. Довольно важно еще одно преимущество клапанов – предотвращение образования грибка и плесени. Это происходит из-за удаления избыточной влажности посредством циркуляции воздуха. Очень актуальна такая проблема в кухнях, ванных комнатах и балконах. Поэтому вентиляция для пластиковых окон в данных помещениях является необходимостью. К преимуществам клапанов на пластиковые окна относится безопасность от незаконного проникновения вовнутрь помещения. Это достигается тем, что проветривание производиться при закрытой створке. Многие ведь сталкивались с ситуацией, когда в теплое время года попросту забывали закрыть окно перед уходом из дома.

Проветриватели: виды

Виды приточных клапанов для пластиковых окон

На данный момент существует три типа данного механизма:

  • Щелевого типа;
  • Фальцевого вида;
  • Накладного типа.

Клапана щелевого типа

Клапана щелевого типа можно назвать наиболее оптимальным видом приточной вентиляции пластиковых окон. В первую очередь это связано с их пропускной способностью. Она достаточная для полноценной циркуляции воздуха внутри помещения. Важным достоинством щелевых механизмов проветривания является возможность установки без демонтажа уже установленной металлопластиковой конструкции. Сам по себе клапан представляет щель, созданную с помощью специального канала, которая имеет размеры от 12,5 мм до 16мм. Канал, в свою очередь, соединен двумя блоками: наружный и внутренний. Наружный блок устроен так, чтобы не пропускать дождь и насекомых, а внутренний позволяет производить регулировку потока воздуха.

Клапан «Airbox Comfort»



Клапана фальцевого типа

Клапана фальцевого типа является еще одним довольно не плохим видом механизмов, при помощи которых производится приточная вентиляция. Их основное преимущество – отсутствующая потеря шумоизоляции. Монтаж данных устройств производится немного сложнее, нежели установка щелевых клапанов, но также может выполняться без демонтажа металлопластиковой конструкции. Главным недостатком, из-за которого многие клиенты отказываются от фланцевых клапанов, является недостаточный воздухообмен. Показатели приточной вентиляции данных устройств достаточны для того, чтобы пластиковые окна не запотевали, но полноценной циркуляции воздуха все рано не происходит.

Накладные клапаны

Наименее популярными у частных клиентов являются клапана накладного типа. Во-первых, это связано с необходимостью их установки перед монтажом металлопластиковой конструкции. Во-вторых, при использовании данного типа устройств вентиляции пластиковых окон происходит большая потеря шумо- и теплоизоляции, что недопустимо для жилых и торговых помещений. Но из-за своего главного преимущества, а именно – наибольший уровень притока воздуха, они стали популярными на производственных объектах. Особенно там, где требуется поддержание естественного климата внутри помещения, и шумоизоляция практически не играет никакой роли. Стоит отметить, что вентиляция на пластиковые окна может устанавливаться как автоматического, так и механического регулирования, причем независимо от типа выбранного клапана.

Производители клапанов

Aereco

Компаний, которые занимаются изготовлением клапанов приточной вентиляции для пластиковых окон достаточно много, но все же есть лидеры данного рынка. Одной из наиболее успешных компаний является Homeaero. Эта французская фирма выпускает наиболее популярный клапан Aereco.

Преимущества

Качество воздуха, отсутствие летучих органических соединений и углекислого газа

Деятельность человека и используемые материалы отделки здания или интерьера приводят к образованию в воздухе помещения загрязняющих веществ. Одними из основных негативных факторов является повышенная влажность, углекислый газ (CO2) и летучие органические соединения. Выделение углекислого газа происходит преимущественно в результате дыхания человека и сопровождается паровыделением; именно поэтому измерение уровня влажности играет важную роль при определении уровня загрязнения воздуха в помещении.

Совместимость со всеми вентиляционными системами

Вне зависимости от того, предпочитаете ли вы естественную, механическую вытяжную или гибридную системы вентиляции, вы можете установить предлагаемое оборудование и воспользоваться всеми преимуществами нашей технологии. Каждая система индивидуальна, имеет свои особенности и предназначена для установки как во вновь возводимых зданиях, так и при реконструкции. Для каждого случая мы можем посоветовать вам наилучший вариант решения.

Влагочувствительность

Системы вентиляции Aereco автоматически настраивают воздухообмен в каждой комнате в соответствии с текущими
потребностями. Для этого гигрорегулиремые датчики отслеживают соответствующие показатели в жилых и подсобных (кухня, ванная, туалет) помещениях, где влажность является важным индикатором загрязненности воздуха. Технология определения влажности используется как в приточных, так и вытяжных устройствах.
Площадь проходного сечения устройств вентиляции регулируется в соответствии с уровнем относительной влажности внутри помещения.

Энергоэффективность

Человеческая активность в течение дня меняется, поэтому гигрорегулируемые системы вентиляции Aereco автоматически и
постоянно регулируют воздухообмен в каждом помещении. Они не только обеспечивают хорошее качество воздуха, но и, согласно исследованиям, экономят до 50% тепловой энергии, идущей на подогрев вентиляционного воздуха, по сравнению с системами с постоянным расходом воздуха. Важно отметить, что системы Aereco позволяют экономить энергию на протяжении всего срока эксплуатации. Технические характеристики со временем не ухудшаются, так как принцип работы основан на простом механизме без применения электричества.

Отсутствие конденсата и плесени

Как правило, плесень образуется в помещениях с повышенной влажностью (кухня, ванная), поэтому Aereco применяет технологию гигрорегулирования как для приточных, так и вытяжных устройств. Таким образом, для обеспечения постоянного воздухообмена и устранения излишней влаги, воздушный поток автоматически регулируется в соответствии с уровнем влажности внутри помещений, исключая причины образования конденсата и плесени. Тем самым, Aereco следит за здоровьем людей в помещениях, а также за состоянием конструкции самого здания.

Комфорт

Компоненты системы вентиляции Aereco объединяют в себе исключительные технические характеристики и простоту в
обращении. Они управляются интеллектуальными датчиками, способными автоматически определять уровень влажности, присутствие людей и степень их активности, что влияет на уровень загрязнения воздуха в помещении. Вентиляционные устройства Aereco практически незаметны; стильный дизайн, обеспечиваетидеальную интеграцию в любом помещении. Вы не заметите присутствия системы вентиляции, но ощутите комфорт, который она создает.

Пожизненная экономия

С учетом небольших капитальных затрат, низкой стоимости установки и технического обслуживания, отсутствия эксплуатационных расходов и наличия надежного оборудования, помогающего экономить энергию, естественная система вентиляция Aereco идеально подходит для собственников недвижимости, арендаторов и домовладельцев с экономической точки зрения. Аналогично, системы механической вытяжной вентиляции Aereco являются отличной альтернативой рекуперации, так как затраты на установку несравнимо меньше, а эксплуатационные затраты практически отсутствуют. Согласно исследованиям Института строительной физики Фраунгофера в Германии в 2008 году, дополнительные затраты, вызванные теплопотерями при использовании систем механической вытяжной вентиляции Aereco, составляют всего 47€
по сравнению с 80%-ной системой рекуперации тепла. Это намного меньше ежегодных затрат на смену фильтров для подобных устройств. В конечном счете, итоговая стоимость оборудования, плюс затраты на доставку и установку систем рекуперации тепла не идут ни в какое сравнение с затратами на систему механической вытяжной вентиляции Aereco даже без учета обязательной ежегодной замены фильтров.

Простота установки

Приточные и вытяжные устройства, вентиляторы индивидуальные или для многоэтажных жилых домов, наружные козырьки с
контролем потока воздуха — весь ассортимент продукции Aereco адаптирован к простому монтажу. Отсутствует необходимость в установке воздуховодов для притока воздуха; общие затраты сведены к минимуму.

Air-box

Не менее известным является Air box comfort от отечественного производителя Air box. Оба этих клапана имеют достаточный показатель воздухообмена и простые в монтаже. Именно эти преимущества сделали их самыми популярными. Единственный недостаток – невозможность установки на глухую створку.

Aeromat

Наиболее технологичными вариантами считается линейка клапанов AEROMAT от немецкого производителя Siegenia. Стоимость данной продукции на порядок выше других, но она позволяет практически полностью устранить потерю тепла и добиться максимальной шумоизоляции.

Climamat

Еще одним лидером на рынке клапанов является компания Rehau. Она производит серию Climamat, которая отличается внутренним устройством. Здесь имеется специальная мембрана, пропускающая воздух только при определенной разнице давления внутри помещения и снаружи. Такой подход позволяет максимально увеличить герметичность.

Требования к клапанам пластиковых окон

Каждый клиент должен понимать, что также как и пластиковые окна, клапаны приточной вентиляции должны соответствовать ряду определенных требований. Это необходимо для комфортной эксплуатации и качественному выполнению возложенных на них функций. Первым требованием к механизмам приточной вентиляции является наличие регулировки. Это является обязательной деталью, и рассматривать другие варианты не стоит. Ведь установка уровня потока воздуха потребуется в любом случае – это доказано многолетней практикой. Например, летом клапан может спокойно работать на максимально открытом проветривании. А вот зимой, такая степень поступления холодного воздуха приведет к большим потерям тепла. Для этого и требуется регулировка.
Далее стоит поинтересоваться предоставляемым уровнем воздухообмена. Ведь именно для этого и устанавливается приточная вентиляция на пластиковые окна. Данный параметр должен быть не менее 30 метров кубических в час. Причем такой показатель берется из расчета на 1 человека. Не стоит забывать и возможной потере звукоизоляции. Необходимо запомнить, что нормальным показателем считается 30-35 дБ. Поэтому пластиковые окна и клапан, установленный на них, не должны пропускать посторонний шум, превышающий этот уровень.


Также к необходимым техническим характеристикам относится качественная работа клапана в зимний период. При выборе данного механизма приточной вентиляции необходимо уточнить соответствие конструкции. Это необходимо из-за того, что при неправильном устройстве возможно обледенение наружного блока или внутреннего канала. Вследствие этого устройство полностью перестает работать. Стоит не забывать узнать и о материалах, примененных в изготовлении клапана. Они должны выдерживать разницу наружной и внутренней температур, что позволяет полноценно регулировать поток воздуха и гарантировать долговечность прибора. Важно уточнить и возможные способы монтажа клапана. Ведь никому не захочется демонтировать пластиковую конструкцию ради его установки. Поэтому стоит выбирать тот клапан, который можно поставить на уже установленное пластиковое окно. Причем такие типы механизмов приточной вентиляции с легкостью можно монтировать собственноручно. И клиенту необходимо убедиться в том, что клапан предназначен для оконной установки, а не стеновой.
Последнее, о чем стоит поинтересоваться, это вариант регулировки клапана. Существует три типа: ручной, механический и смешанный. Однозначно сказать какой из них лучше невозможно. Ведь каждому клиенту удобнее пользоваться своим. Поэтому решение данного вопроса полностью зависит от приоритетов заказчика.

Клапаны проветривания на окна — «Мегапласт»

AirBox

Существует три вида клапана  AirBox: Standart, Comfort, Comfort-S.  Они отличаются производительностью и способом установки.

Клапан AirBox Comfort  устанавливается по центру верхней горизонтальной части створки, на створку. При установке клапана удаляется часть штатного резинового уплотнения на створке и раме окна, а вместо него устанавливается специальное, менее толстое уплотнение. На створке окна вместе с новым уплотнением устанавливается приточный клапан AirBox Comfort.

Через образовавшееся отверстие в помещение поступает воздух. Регулирование воздушного потока осуществляется путём смещения ручки клапана вправо/влево (т.е. регулируется размер вентиляционного канала и, следовательно, объём поступающего воздуха).

Второй вариант установки – фрезеровка. Выпиливание/высверливание в верхней части створки вентиляционного канала (два отверстие размером 1см х16см), т.е. вместо замены уплотнителя часть наплава створки выпиливается, что увеличивает площадь вентиляционного канала. Фрезеровка позволяет вдвое увеличить производительность клапана, но производится довольно редко, так как в большинстве случаев стандартная установка клапана решает проблему вентиляции.

ВНИМАНИЕ!  Любой приточный вентиляционный клапан при температуре от -150С может в большей или меньшей степени покрываться наледью (из-за физических процессов описанных выше). У клапана Air-Box Comfort  вероятность обледенения выше, чем у других клапанов  Air-Box и клапана Aereco, поскольку воздух, проходящий через него, направлен вертикально вверх — в место соединения рамы и откоса, где образуется зона с пониженной температурой воздуха.

Aereco

Существует три вида клапана Aereco: ЕНА (2 режима работы), ЕНА (с тремя режимами работы) и ЕММ. Основные их различия это габариты, уровень звукоизоляции и объём поступающего воздуха.

Все приточные оконные клапана Aereco  устанавливается по центру верхней горизонтальной части створки, в створку. Для их установки необходимо профрезеровать вентиляционные каналы  в наплаве створки и рамы.

Принцип саморегулирования основан на физическом законе — при увеличении влажности материя удлиняется, при уменьшении сужается. В соответствии с этим законом восемь полиамидных полосок приводят в действие заслонку, регулируя поток воздуха в зависимости от уровня относительной влажности в помещении. Чем больше уровень влажности внутри помещения, тем больше приоткрывается заслонка и больший объём воздуха поступает в помещение.

ВНИМАНИЕ!  Любой приточный вентиляционный клапан при температуре от -150С может в большей или меньшей степени покрываться наледью (из-за физических процессов описанных выше). У клапанов Aereco  вероятность обледенения ниже чем у Air-Box, поскольку воздух, проходящий через него, направлен не вертикально вверх, в место соединения рамы и откоса, где образуется зона с пониженной температурой воздуха, а под углом к окну, в потолок, где собирается тёплый воздух (если у вас откосы шире 35см струя воздуха всё равно будет направлена в откос, но и в этом случае вероятность обледенения ниже).

К недостаткам клапанов Aereco можно отнести:

— необходимость фрезеровки окна
— отсутствие  ручной регулировки потока поступающего воздуха
— невозможность установки, когда рама окна сильно углублена в четверти стены
— возможно ограничение полного открывания створки: поскольку толщина клапана 3-4 см, то при полном распашном режиме открывания створки он упирается в откос и может — повредить его или повредиться сам
— стоимость

Приточные клапаны для пластиковых окон

Одно из достоинств пластиковых окон – их герметичность. Из правильно установленного окна не дует, в доме сохраняется тепло. Но это преимущество влечет за собой и основную проблему пластиковых оконных блоков – они совершенно не пропускают свежий воздух в помещение и не выпускают излишки влаги, поэтому влажность внутри комнаты растет, и на стеклах появляется конденсат. При этом постоянное проветривание сводит на нет всю борьбу за энергоэффективность и теплосбережение.

Щелевое проветривание частично справляется с воздухообменом, но оно не всегда возможно по разным соображениям:

  • повышенный уровень шума на улице;
  • образование сквозняков;
  • окно нельзя оставлять приоткрытым в отсутствие хозяев из-за риска взлома.

Из многообразия видов приточных оконных систем мы выбираем оптимальный вариант – вентиляционные клапаны французской фирмы Aereco. Контроль уровня влажности воздуха в доме производится датчиками из полиамидной ткани, шумоизоляция остается на высоте, воздух с улицы направляется вверх, не допуская сквозняков, при этом работа клапана автономна, не требует подключения к электричеству. Основное преимущество моделей фирмы Aereco в том, что они имеют компактный размер, устанавливаются непосредственно на оконную раму и никак не препятствуют естественному освещению.

Приточные оконные системы Aereco совместимы со всеми видами профиля и могут быть монтированы, как в процессе изготовления оконного блока, так и на уже установленное окно.

Наша компания предлагает к установке две модели приточных клапанов Aereco:

Серия EMM2

Приток воздуха регулируется датчиком, определяющим уровень влажности воздуха в помещении. При желании изменить расход и направление воздушного потока модели дополняются специальными проставками. Клапан имеет тонкий корпус, обеспечивающий легкий монтаж, и компактную высоту 31 мм, позволяющую установить его на любой оконной раме. Звукоизоляция устройства в стандартной комплектации 31 дБ при максимальном раскрытии клапана, а с дополнительным козырьком – 36 дБ. Модели серии поставляются в трех вариантах цветов: белый, дуб, тик.

Серия EHA2

Принцип работы клапанов этой серии тот же, что и у EMM2, но данные модели обладают повышенной звукоизоляцией – 37 дБ в базовой сборке и 42 дБ в комплекте с акустическим козырьком и проставкой. К стандартным трем цветам корпуса добавляется серый.

Некоторые модели в обеих сериях могут оснащаться переключателем режимов работы, позволяющим вручную регулировать открытие заслонки. Уход за устройством сводится к прочистке его от грязи раз в год.

Установка проветривания, вент клапана для пластиковых окон в Кирове

Проветривание на окнах служит для создания комфортных условий в жизни человека. В ее процессы входят такие параметры как: влажность, температура  и скорость перемещения воздуха. Если все эти параметры настроить правильно, то жизнь Ваша покажется сказкой, если же все наоборот, то качество воздуха значительно ухудшится.

Как устроено проветривание в жилых помещениях

В домах проветривание устроено просто — из окна поступает свежий воздух, а в вытяжку на кухне, в ванной комнате или туалете, выходит отработанный воздух — происходит воздухообмен. Процесс существовал до тех пор, пока люди не стали устанавливать пластиковые окна.

С советских времен дома строились с таким расчетом, что весь свежий воздух поступал сквозь поры и щели в стенах, окнах и дверях, вывод отработанного воздуха предполагался через обычную вытяжку. Многие «эстеты» спешили заклеить обоями или закрыть плиткой, дабы не портила вид.

С появлением в наших домах супергерметичных металлопластиковых окон, и не менее герметичных металлических дверей — дом оказался фактически в кислородной ловушке. Если к этому прибавить еще утепление внешних стен пенополистиролом, и дополнительную отделку фасадов, получается, кислород может проникнуть в дом, только через открытые окна или двери.

Герметичность окна гарантирует долговечность конструкции, экономию энергии, удобство в эксплуатации, но не хорошую вентиляцию. А учитывая, зачастую безграмотную, экономию тепла, дом без свежего воздуха будет жить с октября по апрель!

Воздухообмен после установки пластиковых окон

Микропроветривание — это одна из распространенных систем вентиляции пластиковых окон, позволяющая створке зафиксироваться в приоткрытом положении. Данное устройство представляет собой дополнительную механическую систему вентиляции, имеющую ряд преимуществ, повышающую уровень комфорта.

Данная система актуальна при сильных ветрах на улице.  Достаточно открыть створку на пару миллиметров и в Вы почувствуете свежесть в комнате, а не холодный сквозняк, будете спокойны за то, что сильный ветер не сломает фурнитуру.

Система микропроветривания устанавливается только на створки. Потому что именно ей можно регулировать приток свежего воздуха в помещение. Постоянный и еле заметный воздухообмен позволяет в зимнее время избавиться от такой популярной проблемы, как конденсат на пластиковых окнах.

При использовании вентклапанов на пластиковых окнах образуется надежная защита от образования конденсата, улучшается гигиена воздуха в помещении, в зимний период предотвращается переохлаждение помещения, сводится к минимуму опасность повреждения окна из-за сквозняка и ветра. В теплое время года, когда температура воздуха внутри помещения и снаружи значительной разницы не имеет, вентиляционный клапан просто незаменим.

Микропроветривания подразделяются на несколько видов

Многоступенчатый микро проветриватель применяется для поворотных и поворотно-откидных створок. Устройство дает возможность оставить определенный, из четырёх возможных, угол открывания створки в поворотном или откидном режимах. При этом между створкой и рамой остается зазор от 11 мм до 20 мм.

Многоступенчатый микропроветриватель – альтернатива щелевому проветривателю. Данный механизм не установить на штульповые окна.

Щелевой проветриватель отличается довольно простым механизмом работы. Вентиляция такого рода дает возможность путем поворота оконной ручки на 45 градусов приоткрыть и зафиксировать створку. Благодаря этому даже при весьма небольшой разнице давления снаружи и внутри возможен медленный и постоянный воздухообмен.

Максимальный зазор между створкой и рамой в области вентиляционного клапана составляет 7 мм. Щелевой проветриватель — единственный вид микропроветривателя, применяемый на штульповых окнах, но только с шириной створки от 500 мм. Данный прибор устанавливается на поворотно-откидные окна.

Ограничитель откидывания, применяемый для поворотных и поворотно-откидных створок, называемый «гребенкой», крепится на окно с помощью двух шурупов. В зависимости от месторасположения, створка в любой из четырёх позиций, в откидном или в открытом положении надёжно фиксируется ограничителем.

При вентиляции максимальный зазор составляет 86 мм. Данный прибор достаточно прост в применении, недорогой и удобный.

Из всех перечисленных видов микропроветривателей, щелевой является самым надежным механизмом от проникновения в помещение «непрошенных гостей» извне.

Обязательно устанавливайте систему вентиляции на кухне, где при частой варке и готовке процент влажности увеличивается в несколько раз.

И помните: регулярное полноценное проветривание помещений благотворно влияет на здоровье проживающих в нем людей.

Наши преимущества

  • Мы надежная компания, существующая с 2002 года в г.Кирове , в основу которой входят сотрудники с опытом работы более 10 лет;
  • Наши мастера, квалифицированные специалисты в сфере ремонта и обслуживания ПВХ-изделий различных производителей и регулируют все известные оконные фурнитуры, такие как Roto, Siegenia, Maco, G-U, Winkhaus и многие другие;
  • Мы дорожим каждым клиентом и стараемся оправдать все ожидания возложенные на наши плечи. Мастера не просто приедут и молча сделают свою работу, они бесплатно проконсультируют по всем интересующим вас вопросам и оставят рекомендации по дальнейшей правильной эксплуатации;
  • Доступные цены и интересные скидки при большом объеме работ или при коллективных заявках. Вы можете выступить в роли инициатора и собрать в жилом комплексе или доме группу желающих привести свои окна в надлежащий вид, а после обратиться к нам в компанию с коллективной заявкой. Обратите внимание, что это не только удобно, но и выгодно! Вы, как активист и инициатор группы, можете получить значительную скидку, а, возможно, и полностью бесплатное обслуживание окон!

Приточно-вытяжные клапаны воздушные дисковые пластиковые серии А … ВРФ

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИМЕНЕНИЕ
  • Для приточно-вытяжной вентиляции, кондиционирования и воздушного отопления.
  • Монтаж в подвесные потолки или стены.
  • Используется для обеспечения правильной циркуляции воздуха в помещениях.

ДИЗАЙН
  • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
  • Простой монтаж с помощью распорных проушин и монтажного фланца со стопорным кольцом.
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Клапаны приточного воздуха для окон Air-In® Chameleon | Air-In®

Новый оконный приточный воздушный клапан Air-In® Chameleon представляет собой сложный финский приточный воздушный клапан и устройство для рекуперации тепла.Благодаря рекуперации тепла приточный воздух нагревается до 20 ° C. В солнечные дни с февраля КПД может достигать 1000 Вт.

Новый клапан Air-In® Chameleon обладает свойствами, никогда ранее не свойственными клапанам. Например, фильтр обновленного клапана Chameleon можно легко заменить без инструментов.

В дополнение к пожеланиям жителей, экологические требования соблюдены в высшей степени и используется бесплатная солнечная энергия. Air-In® Chameleon улучшает энергоэффективность и энергетическую классификацию квартир, обеспечивая значительную экономию затрат на отопление.

Комфортное проживание с экономией энергии

  • Согласно расчетам, клапан окупается всего за один год
  • Значительно улучшает коэффициент U окна (RTE 3901/05, бюллетень VTT 2329)
  • Обеспечивает значительную экономию на энергозатратах по сравнению с традиционными решениями
  • Создает среду без сквозняков , поскольку воздух значительно нагревается в промежутке между окнами
  • Благодаря эффективной фильтрации и подогреву качество воздуха в помещении улучшается
  • Воздух нагревается за счет рекуперации потерянного тепла до 20 ° C — и даже больше в солнечный день; КПД до 1 кВт
  • Эффективно предотвращает любой обратный поток воздуха
  • Используя расчет компенсации, можно использовать экономию энергии также в новых домах
  • Подходит как для новых окон, так и для ремонта

Продвинутые свойства

Простота обслуживания

Новая запатентованная базовая часть, позволяющая снимать клапан без инструментов, например, для замены клапана . Старый фильтр удаляется, новый вдавливается на место, а клапан просто вставляется обратно в основание в окне.

Дополнительная ручная регулировка автоматического закрывателя

Дополнительная ручная регулировка автоматического закрывающего устройства позволяет регулировать направление и выброс воздушной струи или направление струи влево или вправо. Когда планка перемещается вверх, скорость воздушной струи уменьшается. Когда штанга отрегулирована вниз, скорость воздушной струи и выброса увеличиваются.Клапан закрывается легким нажатием на концы стержня.

Сотовый фильтр

Может быть оснащен фильтром статического электричества. Ячеистый фильтр , срок службы которого в несколько раз превышает срок службы традиционных фильтров. Пылесосить, менять примерно раз в год. Фильтр — это отличный пыльцевый фильтр .

Зимняя и летняя обстановка

Клапан Air-In® Chameleon имеет как летние, так и зимние настройки. Положение можно легко изменить с помощью регулировочного рычага.Корпус фильтра или термофильтр устанавливается в промежутке между окнами.

Технические характеристики

Объем воздуха = K-фактор x √давление

Продукт Объем воздуха л / с
(давление 20 Па)
Объем воздуха без сквозняков л / с Снижение шума
дБ
D n, e, w + C tr
Размер отверстия мм
Воздух на входе 400 дБ TI 130 Chameleon 7 6 40 400×12
Воздухозабор 400 дБ TI 170
Chameleon
7 6 40 400×12
Воздух на входе 600 дБ TI 130 Chameleon 8 8 42 600×12
Воздух на входе 600 дБ TI 170
Chameleon
8 8 42 600×12

Глубина рамы 130 или 170 мм
Также доступны для рамы другой глубины; укажите в заказе.

Объемы воздуха, таблица К-фактора


Давление воздуха Воздух на входе 400 дБ TI
k = 1,63
Воздух на входе 600 дБ TI
k = 1,9
5 Па 3,65 л / с 4,25 л / с
10 Па 5,16 л / с 6,01 л / с
15 Па 6,32 л / с 7,36 л / с
20 Па 7,29 л / с 8,50 л / с
25 Па 8,15 л / с 9,5 л / с
30 Па 8,93 л / с 10,41 л / с

Другой подход к вентиляции плесени

Загрузка плеера…

Динамический (а не статический) клапан для удаления воздуха из формы помогает устранить наиболее распространенные последствия плохой вентиляции полости.

Правильная вентиляция пресс-формы необходима для производства качественных деталей. Во время процесса формования воздух, содержащийся в форме, должен выходить, иначе расплав сожмется и задержит этот воздух в полости. Сочетание давления расплава и высокой температуры воспламеняет кислород (так называемый «дизельный эффект»), вызывая ожоги (карбонизацию), блеск и трещины от напряжения в готовой пластмассовой детали.Плохая вентиляция, наряду с эффектом дизельного топлива, также может привести к износу пресс-формы на линиях разъема пресс-формы, что приводит к появлению заусенцев (излишка пластика) на впрыскиваемой детали.

Уменьшение скорости впрыска даст больше времени для выхода воздуха из полости через вентиляционные отверстия, но это приводит к другим проблемам, таким как короткие выстрелы (неполные детали). Это происходит потому, что по мере снижения скорости впрыска температура пластика снижается. Чем ниже температура пластика, тем выше вязкость расплава, в результате чего пластик начинает затвердевать до того, как форма будет полностью заполнена, и поэтому получаются неполные детали.

Кроме того, при литье полукристаллических полимеров под давлением необходимо приложить давление упаковки (повышенное давление впрыска) к материалу после завершения заполнения. Это помогает полимерным цепям перестраиваться при замерзании и образовывать частично упорядоченные области, гарантируя механические свойства готовой детали. Как только материал достигает температуры стеклования, движение молекулярных цепочек замораживается.

Уплотнение возможно до тех пор, пока центральный канал потока расплавленного материала может передавать давление уплотнения от точки впрыска ко всей нагнетаемой части.Чем больше время наполнения, тем холоднее материал, что может привести к плохой упаковке. Эта плохая упаковка вызывает коробление детали и меньшее соответствие конструкции и текстуры полости. Линии вязания и другие эстетические характеристики детали строго связаны с температурой пластика во время формования, поэтому эффективное время заполнения важно для получения правильных линий сварки и получения качественных деталей.

Неправильное заполнение полости также может задерживать воздух между двумя пластиковыми фронтами потока. Программный анализ, который может предсказать критические точки, в которых вероятно возникновение воздушных ловушек, может помочь обеспечить правильное размещение вентиляции пресс-формы.

Стандартная вентиляция пресс-формы включает в себя проходы между механическими элементами пресс-формы, через которые может выходить воздух. Типичные места вентиляции могут включать, например, между линиями разъема, штифтами или выталкивающими штифтами или скользящими элементами, такими как ползунки и кулачки. Когда линии разъема и скользящие элементы не обеспечивают достаточной вентиляции, полость пресс-формы может быть разделена на вставки, чтобы увеличить количество возможных зон вентиляции.

Вязкость материала ограничивает рекомендуемый размер вентиляционных отверстий, которые следует использовать в форме.Чем ниже вязкость, тем меньше рекомендуемая вентиляция. Фактически, отраслевые стандарты размера вентиляционного отверстия определяются материалом, который вводится в пресс-форму. Вязкость также зависит от температуры расплава, а вязкость материала, протекающего в небольшое вентиляционное отверстие, изменяется в зависимости от давления впрыска.

Газы, образующиеся при формовании, также влияют на вентиляцию. Такие материалы, как полиамид (PA), полифениленсульфид (PPS), полиэфирэфиркетон (PEEK), поликарбонат (PC) со стекловолокном, полиэтилентерефталат (PET), полиоксиметилен (POM) и материалы с огнестойкими свойствами выделяют газы во время формования.При образовании газа образуются маслянистые отложения, которые загрязняют вентиляционные канавки, каналы и поверхность полости, вызывая дефекты деталей. Удаление газов, образующихся при расплаве, может снизить частоту очистки пресс-формы и уменьшить загрязнение полости пресс-формы.

Нестандартные вентиляционные системы

Хотя есть некоторые рекомендации для проектирования и обработки отверстий для оптимизации вентиляции емкости, не снимая излишнюю расставание линии опорной поверхности, стандартные вентиляционные системы, предлагают ограниченное вентилирование емкости и производительности.Однако есть несколько нестандартных решений для вентиляции, которые можно добавить к вентиляции полости для улучшения характеристик формы:

Пористые спеченные материалы можно вставить в полость, чтобы действовать как вентиляционное отверстие. Это снижает давление впрыска и, следовательно, уровень брака и брака. Имейте в виду, что чем толще пористый материал, тем меньше вентиляционная способность, поэтому для сбора газов необходимо обработать соответствующие вентиляционные каналы. Также необходима частая чистка вентиляционных отверстий, так как газовые отложения могут накапливаться и частично или полностью блокировать удаление воздуха и газа из полости.

Вакуумная технология позволяет удалять воздух из полости перед процессом впрыска. Хотя это решает проблему восходящего потока, это также приводит к ограничению приложений и производительности. Например, чтобы втянуть воздух из полости и создать вакуум (без воздуха внутри полости), полость должна быть полностью герметизирована. Это дорого и иногда невозможно в формах со скользящими элементами. И хотя вакуумная технология может решить проблемы с воздухом, она неэффективна при работе с газом, образующимся при заполнении полости.Впускной клапан закрывается перед заполнением, поэтому газы не могут выйти из полости.

Система перелива (область, соединенная с полостью через канал) может быть создана путем механической обработки выходного затвора, который соединяет последнюю точку заполнения полости с холодным каналом, который заканчивается в зоне вентиляции с вентиляционным отверстием размером около 0,1 мм. Затем вокруг вентиляционного отверстия вырезается канавка для сбора газов и их выхода из формы. В процессе наполнения воздух может проходить через заслонку, холодный желоб, вентиляционный канал и канавку для отвода газа.Пластик замерзает в вентиляционном отверстии и удаляется после каждого выстрела.

Реология (анализ заполнения) или метод проб и ошибок могут быть использованы для определения надлежащего размера вентиляционного отверстия в этом типе системы. Дизайнер может начать с высоты вентиляционного отверстия 0,1 мм и длины 10 мм и при необходимости отрегулировать. Основное преимущество системы перелива — способность преодолевать пределы вентиляции. Вспышка в области перелива не должна быть проблемой, если она будет вырезаться из полости после каждого выстрела.

Ограничения системы перелива включают лишний расход материала после каждого выстрела, операцию резки перелива и дополнительные требования к пространству. Кроме того, вентиляционные заслонки должны располагаться на линии разделения пресс-формы, и это не решает проблем с воздушной ловушкой.

Альтернативные решения для вентиляции

Динамические (в отличие от статических) вентиляционные клапаны представляют собой альтернативное решение для вентиляции, которое может быть либо внешним (подключенным через канал или на холодном канале, если он есть в пресс-форме), либо внутренним по отношению к полости пресс-формы. Они разработаны, чтобы позволить воздуху и газам смолы быстро покидать полость через вентиляционный канал, который составляет несколько квадратных миллиметров — достаточно большой, чтобы преодолеть геометрические ограничения стандартных вентиляционных канавок.

Внешний клапан для удаления воздуха из формы состоит из корпуса, в котором находится направляющая для задвижки. И корпус, и направляющая спроектированы так, чтобы гарантировать коническое закрытие при перемещении скользящего элемента. Пружина удерживает ползун в открытом положении, создавая увеличенный объем вентиляции полости формы. В корпусе также имеются широкие вентиляционные каналы, соединенные с вентиляционной зоной между корпусом и затвором (см. Рис. 1а, б).

Выпускной клапан соединен с полостью или холодным лотком канавкой, которая позволяет газу течь из полости формы к клапану.Когда впрыснутый пластик достигает вентиляционного отверстия, он оказывает давление на ползун, сжимая пружину, заставляя ее выполнять коническое закрытие и предотвращая попадание пластика в клапан. Канавки для выпуска воздуха на корпусе клапана соединены с открытым пространством для выпуска воздуха с помощью механически обработанных каналов. Эти каналы должны быть как можно более прямыми, чтобы обеспечить максимальную вентиляционную способность клапана. Сам клапан может быть расположен в разных положениях в пресс-форме для достижения различных преимуществ и производительности пресс-формы.

Основным преимуществом внешней вентиляции формы на стороне литника является возможность отвода газов во время формования на вспомогательной литнике. Газы обычно вдавливаются в полость вместе с пластиковым материалом, и при использовании внешней вентиляции газы естественным образом текут там, где сопротивление ниже. Например, сопротивление потоку в конце холодного канала очень низкое по сравнению с сопротивлением внутри полости, где количество вентиляционных отверстий ограничено.

Вентиляция на стороне литника также может снизить противодавление воздуха, поскольку воздух в литнике и холодном литнике полностью выбрасывается, а не сжимается в полость.Принцип Бернулли гласит, что увеличение скорости жидкости происходит одновременно с уменьшением давления. Согласно этому принципу, скорость воздуха, протекающего через холодный канал (без противодавления) к клапану, приводит к понижению давления и всасыванию воздуха из полости в холодный канал. Преимущества этого могут значительно измениться в зависимости от размеров холодного литника и литника по отношению к объему впрыскиваемой детали (см. Рисунок 2).

В дополнение к стороне литника, другой вариант для внешней вентиляции формы — это последняя точка заполнения, когда расплав течет вперед в полости, воздух и газы выходят через клапан.Благодаря низкому противодавлению воздуха в полости, это позволяет управлять параметрами впрыска в большем окне, оптимизируя время впрыска, эстетику детали и механические характеристики.

Хотя внешняя вентиляция создает небольшой пластиковый выступ на детали, который позже необходимо удалить, туннельная заслонка позволит автоматически вырезать этот выступ во время выброса детали (см. Рисунки 3 и 4).

Внутренний выпускной клапан формы может быть размещен внутри полости формы и позволяет газу выходить из выпускного отверстия, которое автоматически закрывается под давлением впрыскиваемого пластика.Этот тип клапана состоит из внешней втулки, скользящего вала и центрального штифта, который закрывает вентиляционное отверстие. (см. рисунок 5). Во время наполнения пружина соответствующей длины, диаметра проволоки и предварительного натяга толкает скользящий вал вперед в открытом положении. В этом открытом положении воздух и газы могут проходить через центральное отверстие и по широким внутренним вентиляционным каналам. Когда впрыснутый пластик встречается с клапаном, он оказывает давление на поверхность вала, сжимая пружину и закрывая клапан.В закрытом положении центральный штифт закрывает вентиляционное отверстие, предотвращая попадание пластмассы в клапан. Правильная работа клапана гарантируется точным размером вентиляционного отверстия, зоной безопасности и предварительным натягом пружины. Эти параметры позволяют клапану закрываться до того, как расплав заполнит широкие вентиляционные каналы (см. Рисунок 6).

Конструкция клапана этого типа требует, чтобы скользящий вал вошел в полость, когда клапан находится в открытом положении. Это гарантирует открытые вентиляционные каналы.Центральный вал перемещается вверх и вниз с определенным ходом, чтобы соответствовать толщине стенки пластмассовой детали. Чем короче ход, тем длиннее пластиковый выступ на детали (см. Ссылку «N» на рисунке 6). Этот ход вала также может повлиять на характер заполнения полости. Чем тоньше пластиковая деталь, тем короче должен быть ход. Толщина детали и эстетические требования также определяют необходимый общий размер клапана.

CB Mold Services Inc.

Ermanno Balzi S.r.l.

Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO
  • Home
  • Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

AIR-BOX ECO — Воздухоотводчик — вентиляционный клапан с фильтром.Затем через вентиль, установленный в верхней части створки. Air-Box ECO с клапаном для удаления воздуха из фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию? и впускной выпускной клапан, выполняющий функцию защиты от шума. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Торговая марка: : Air-Box , MPN: : ECO ,。





Вентиляционное окно с отверстием для струйки Приточный вентиляционный клапан с фильтром AIR-BOX ECO

Вентиляционное окно для капельного клапана с фильтром AIR-BOX ECO, приточный вентиляционный клапан с фильтром AIR-BOX ECO Вентиляционное окно с капельным отверстием и впускной вентиляционный клапан, выполняя функцию защиты от шума. Затем через клапан, установленный на верхней части створки, Air-Box ECO с клапаном вентиляции фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию, Вот ваши любимые предметы Бесплатная доставка и возврат в магазин по честной цене, чтобы предоставить вам платформу максимального комфорта.Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO Trickle Slot Vent.




Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO


Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

Купите Toyota 87150-16571 Радиатор в сборе: радиаторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок. Изготовлен из смолы для длительного использования и легкой очистки, идеально подходит для ресторана.Поскольку разные компьютеры отображают цвета по-разному, у вас есть все, что нужно, чтобы ездить на дробовике с Джеймсом, размеры продукта: 6 x 2 x 2 дюйма. Браслеты пантеры Медитация из бисера Регулируемая мантра Рейки Исцеляющая энергия BoHo Chakra Wrap Йога Ювелирные изделия и драгоценные камни Подарки для любви СИЛА: белая бирюза CZ Diamond Pave Macrame, это ваш недорогой вариант замены для вашего восстановления. Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , стойка вмещает от 12 до 16 мест для мягких и твердых тако.Купите мужские формальные костюмы из 3 предметов на одной пуговице, смокинг, пиджак, пиджак, брюки, жилет, брюки и другие костюмы в, Необязательно, чтобы Мала можно было использовать только для медитации, черный с большим помпоном из натурального меха енота. 60 пробковых квадратов на клеевой основе для подставок под плитку или камень. Сделайте эти персонализированные матчи подарками на память, которые будут напоминать всем о вашем особенном дне. Все заказы, отправленные за пределы США, отправляются через USPS International. Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , Почувствуйте себя королевой со штампом 14K.Если вы разместите запрос на имя — заказ будет ОТМЕНЕН, Длина от талии до подола: 38 дюймов, идеально подходит для свадебной одежды или подарка подружке невесты, Мне не только нравится получать рукописную записку от любимого человека или дорогого друга. Этот уникальный дизайн хорошо сочетается с различными цветовыми палитрами полотенец. Изготовленный из морского винила емкостью 24 унции с двойным покрытием, вентилирующий клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , с зажимом для накачивающего насоса шинного насоса. 3 градуса Регулировка уровня после установки позволяет идеально выровнять телевизор.Магазин Moncler Унисекс Взрослые Оптические оправы ML5031, 100 6 x 9 Self Seal Golden Brown Крафт-каталог Конверты — Негабаритный конверт 6×9, отслаивающий и закрывающий клапан с 28-фунтовыми конвертами из крафт-бумаги — Дизайн для печати — 100 штук: Офисные товары, Силиконовый свиток Джозефа Джозефа Peeler, используйте бусины лавы, чтобы распылять ваши любимые эфирные масла в течение всего дня. * Мы предлагаем вам бесплатный возврат и бесплатную замену в течение 0 дней, Вентиляционный клапан подачи воздуха с фильтром AIR-BOX ECO с фильтром.

Вентиляционное окно с отверстием для струйки Приточный вентиляционный клапан с фильтром AIR-BOX ECO


и впускной выпускной клапан, выполняющий функцию защиты от шума. Затем через клапан, установленный на верхней части створки, устанавливается Air-Box ECO с вентиляционным клапаном фильтра. разработан для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию? Вот ваши любимые товары. Бесплатная доставка и возврат. Магазин по честной цене. Чтобы предоставить вам платформу максимального комфорта.

Вентиляционный воздуховод, белый вытяжной воздушный клапан, 150 мм, пластиковый воздушный клапан, приточный воздуховод

, вентиляционный канал, белый, вытяжной, пластиковый воздушный клапан, 150 мм
  1. Home
  2. Вентиляционный канал белый вытяжной 150 мм пластиковый воздушный клапан приточный воздух

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 150-миллиметровый пластиковый воздушный клапан, вытяжной, приточный, воздушный, вентиляционный, белый, Воздуховод, Вентиляционный по лучшим онлайн-ценам на! Бесплатная доставка многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий : Отделка: : Глянцевая , Комната: : Любая комната, подвал, ванная комната, спальня, дом на колесах, детская комната, зимний сад, столовая, фойе : Цвет: : Белый , Бренд: дешевый воздуховод uk : Материал: : ПВХ , Ширина: : 100 мм ,。



Вентиляционный канал белый вытяжной 150 мм пластиковый воздушный клапан приточный воздух

или куда угодно, куда вас могут завести приключения. Номера деталей приведены только для ссылки на поперечные детали. Силиконовый обратный дренажный клапан (где применимо) обеспечивает подачу чистого масла при запуске двигателя. 4pc PA66 1000мм черный пластиковый трос 25×77мм для перетягивающей цепи для ЧПУ: Industrial & Scientific, Gold представляет духовное сокровище, полученное путем преобразования духа; он также представляет любовь в Библии. Дата первого упоминания: 5 ноября. В нашем широком ассортименте элегантная мужская светоотражающая ткань K-Swiss Volley Mid Suede с бесплатной доставкой и бесплатным возвратом. Вентиляционный воздуховод белый вытяжной 150 мм пластиковый воздушный клапан приточный воздух . Это наш «индивидуальный список», который позволяет полностью настроить: плавающий медальон из ювелирных украшений для домашних животных в память о, овальное кольцо с сердоликом из стерлингового серебра и красный цветочный сердолик, их НЕЛЬЗЯ есть, потому что они очень сильно сохнут, купить в подарок или просто использовать в качестве декора. Многие из моих клиентов выбирают размер больше, легкие и удобные в носке. Так что ваше понимание и помощь будут высоко оценены, Вентиляционный воздуховод белый вытяжной 150 мм пластиковый воздушный клапан приточный воздух , Вы получаете огромное удовольствие от творчества, Silver Tone; Размер: 265 х 15 мм / 10.★ Используется для быстрой настройки на рамном станке. 5 сандалий Женские сандалии на платформе Женщины 2 сандалии на танкетке для женщин Женские сандалии на холме Женские женские синие сандалии Женские сандалии на платформе Женские сандалии Гавайи, аккуратная и удобная посадка каждый раз, реализуйте быструю установку DIY, легко откройте телефон и не повредите. Порадуйте своего поклонника клубничного пирожного этой книжкой-раскраской с изображением Клубничного песочного пирожного и ее друзей, вытяжной воздуховод , белый вытяжной воздуховод, 150 мм, пластиковый воздушный клапан, приточный воздуховод .

Вентиляционный воздуховод белый вытяжной воздуховод 150 мм пластиковый воздушный клапан приточный воздух

Вентиляционный канал белый вытяжной пластиковый воздушный клапан 150 мм приточный воздух, вытяжной воздуховод 150 мм пластиковый воздушный клапан приточный воздуховод Воздуховод белый, приточный, воздух, вентиляция, белый, воздуховод, вентиляция при лучшие онлайн-цены на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 150-миллиметровый пластиковый воздушный клапан, вытяжку, быструю доставку к вашему порогу, бесплатную доставку и возврат Бесплатная доставка для всех заказов Удовлетворенные покупки Последние стиль был в сети, хорошего качества. 150мм пластиковый воздушный клапан приточный воздуховод Воздуховод вытяжной белый.



Вентиляционный канал белый вытяжной 150 мм пластиковый воздушный клапан приточный воздух

Вентиляционный канал белый вытяжной 150 мм пластиковый воздушный клапан приточный воздух

Рамка для фотографий с крокодилом и зеброй из кокосового дерева. Журнальный столик JUNE Прямоугольник с ящиком Нижняя полка Темное дерево Современная гостиная, силиконовая подставка для яиц 2 x 5 шт. Съемная сервировочная чашка для браконьера Яйцо для завтрака.Вкладыш для занавески для душа с антикоррозийными металлическими втулками Прозрачная ванная комната Maytex. для рамки IKEA Box Frame Дружба — это как мочиться в штаны, подлинный OEM Whirlpool W10435242 Valve WPW10435242 AP5644022 PS3654760. Waverly Charmed Life Valance-Cornflower Blue-New-52 «x 18» -0792525. Персонализированные шоколадные конфеты FLOPSY BUNNY Peter Rabbit В ЛЮБОМ возрасте для празднования Дня Рождения. 1 пара Вьетнамки Сандалии Силиконовые гелевые стельки для обуви Подушечки для защиты ног. Nea 24см Saute Pan Индукционная газовая электрическая плита Стеклянная крышка с антипригарным покрытием Deep Fry Black, УПАКОВКА ИЗ 10 МЕТАЛЛИЧЕСКИХ БОЛТОВ M6 x 1.0 РЕЗЬБА ВИНТЫ С ГОЛОВКОЙ PHILIPS ДЛИННОЙ КРЕСТОВИНЫ 30мм. Украшение для вечеринки Подвязка / Фата / Кушак для невесты Комплект для девичника.

Вентиляционный воздуховод белый вытяжной воздуховод 150 мм пластиковый воздушный клапан приточный воздух


приточный воздух, вентиляция, белый, воздуховод, вентиляция по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для пластикового воздушного клапана 150 мм, вытяжка, быстрая доставка к вашему порогу, бесплатная доставка и возврат Бесплатная доставка по всем заказам Удовлетворенные покупки Самый последний стиль в сети, хорошее качество.

Инструкции и советы Пластиковое окно с приточной вентиляцией

При ремонте любого дома или квартиры важным шагом будет замена устаревших деревянных оконных конструкций на новые пластиковые окна. Подобное изменение, как правило, кардинально меняет внешний вид всего помещения, о чем владельцы квартир думают только о том, почему не сделали этого раньше. Кроме того, благодаря такой конструкции можно значительно снизить теплопотери и обезопасить себя от уличного шума.В сильную жару помещение не будет сильно нагреваться, поддерживая оптимальный микроклимат в помещении.

Однако из-за такой герметичности квартира тоже может быть разбита. В многоквартирных домах советской постройки вентиляционные каналы не всегда справляются с возрастающей нагрузкой, поэтому нужно знать, что это за приточная вентиляция на пластиковых окнах.

В большинстве проектов современного жилого фонда представлены самые простые системы вентиляции, которые представляют собой обычную кухонную вытяжку или вытяжку, установленную в ванной.Приток воздушных масс обеспечивается щелями в оконных и дверных проемах. Такой вариант успешно применяется в домах, в которых устанавливаются обычные деревянные ящики. Если в таком доме установить комплект пластиковых окон и установить уплотнители дверей, приток воздушных масс станет слишком ограниченным, что может привести к нарушению микроклимата помещения, а также:

  • Значительно повышается уровень влажности, что затрудняет нахождение в помещении из-за сильной духоты.
  • В помещениях наблюдается ярко выраженный дискомфорт, связанный с недостатком свежего воздуха.

Боковая панель: Важно: Из-за нехватки свежего воздуха может возникнуть такой неприятный эффект, как «перелив», когда из-за недостатка воздуха в вентиляционной шахте в вашу начинает проникать много запахов из соседних квартир. , что, конечно же, является крайне нежелательным «побочным эффектом».

Система вентиляции пластиковых окон имеет ряд особенностей.Многие отмечают, что помимо системы без сквозняков у них начинают возникать такие проблемы, как сильное запотевание стекол и духота.

В том случае, если у пользователей есть претензии к производителю, то чаще всего дается рекомендация открыть створки, установив их в «режим вентиляции». Однако в этом случае преимущества системы до конца не изучены.

Решением проблемы проветривания помещения рекомендуется начинать еще на этапе покупки пластиковых окон.При обращении в компанию, реализующую такие проекты, вы должны узнать о следующих характеристиках:

  • Есть окно.
  • Есть ли «гребешок». Хотя стоимость такого устройства невелика, польза от его использования вполне ощутима.
  • Есть ли в этой конструкции вентиль для вентиляции?
  • Есть ли возможность самовентиляции ..

Гребень. Благодаря этому приспособлению створку можно отрегулировать в нужное положение. Такая конструкция имеет ряд отличий от обычного механизма складывания и позволяет самостоятельно регулировать ширину открывания створок в различных положениях.

Благодаря использованию вентиляционных отверстий нормальная работа всего может быть гарантирована. Воздух, поступающий в верхнее пространство комнаты, смешивается с воздухом в комнате, распространяясь непосредственно по ее объему. Основным недостатком является то, что из-за сложной конструкции цена на такое окно значительно увеличивается. При этом световой поток в комнате незначительно, но все равно уменьшается.

Самовентилируемые окна. Для их изготовления используется профиль особого типа, имеющий отверстия во внешних и внутренних верхних элементах.Это обеспечивает поступление воздушных масс в верхнюю часть помещения. Конструкция окна предусматривает наличие специальной камеры, перемещающей воздушный поток, который после прохождения обогрева возвращается в пространство комнаты.

Есть определенные ограничения. Например, тем, кто живет на высоких этажах, не рекомендуется устанавливать более широкий и дорогой профиль. В этом случае слабая тяга не сможет обеспечить приток воздушных масс в необходимом объеме. В жару полноценная работа системы будет затруднена, и она не сможет работать из-за особенностей процесса конвекции.

Таблица скорости воздухообмена

Помещение Расчетная температура воздуха в холодное время года, ° С Скорость воздухообмена или количество воздуха, удаленного из помещения
приток вытяжка
1 Торговые залы магазинов площадью 400 м 2 и менее:
продукты питания 16 1
непродовольственные товары 16 1
2 Торговые залы магазинов площадью более 400 м 2:
продукты питания 16 По расчету По расчету
непродовольственные товары 16 По расчету По расчету
3 Раскрой 10 3 4

Для поддержания нормального микроклимата как возле пластиковых окон, так и во всем помещении необходимо использовать специальные вентиляционные клапаны, которые являются универсальными устройствами.

На сегодняшний день используются следующие способы установки:

  • Замена старых стеклопакетов на новые меньшего размера с целью установки вентиляционного клапана на освободившееся пространство.
  • Клапан, расположенный в одном из элементов верхней створки.

Первый способ имеет определенные недостатки. В частности, уменьшается световой поток, что увеличивает материальные затраты на дополнительные источники освещения. Профессионалы советуют использовать второй вариант, который реализуется в короткие сроки (не более получаса) и при этом дешевле.

Есть варианты с автоматическим и ручным управлением. Желательно избегать вариаций, при которых клапаны не могут быть отрегулированы. Ручное управление не только более рентабельно, но также обеспечивает удобное управление воздушным потоком и снижает потери тепла. Благодаря автоматическому режиму можно постоянно поддерживать в помещении определенную влажность и температуру.

Лучшим вариантом является объединение двух вариантов, так как наилучших результатов можно достичь с помощью комбинированной системы управления.

Отток и приток воздуха должны производиться в соответствии с нормами воздухообмена. Для достижения наилучшего шумопоглощения на современные оконные конструкции устанавливают вентиляционные клапаны с аналогичными возможностями и техническими характеристиками.

Так как при эксплуатации в холодное время года часто возникают трудности, так как не всегда можно спрогнозировать появление льда, конденсата или. Для устранения определенных «факторов риска» рекомендуется:

  • Обеспечьте высокую теплоизоляцию клапанов, уделяя особое внимание той части, которая находится за пределами помещения.
  • Установить «терморазрыв» из пластика в том случае, если в настоящее время используется металлический корпус.

Клапан — довольно сложное устройство, поэтому его цена может быть довольно высокой.

  • Щелевые клапаны доступны как в механическом, так и в автоматическом исполнении. Помещение вентилируется за счет проникновения свежего воздуха через вентиляционные каналы. Преимущество щелевых клапанов в том, что они просты в установке и обеспечивают нормальный воздухообмен без необходимости демонтажа.
  • Шовные клапаны обеспечивают нормальную подачу свежего воздуха, которая осуществляется за счет прорезей швов в оконных блоках. Они отличаются низкой пропускной способностью и отличными звукоизоляционными характеристиками. При этом у них невысокая стоимость.
  • Верхние клапаны. У них самый большой воздушный поток и есть ряд серьезных недостатков. Например, их нельзя устанавливать на уже смонтированные пластиковые стеклопакеты, а также их использование ухудшает тепло- и звукоизоляционные характеристики.

Использование потолочной климатической арматуры наиболее распространено для решения производственных и промышленных задач; в многоквартирных домах этот способ не особо распространен. Самый распространенный способ установки пластиковых окон с вентиляцией — это метод «привязки». Регулировка стеклопакетов для вентиляции осуществляется как в автоматическом, так и в ручном режимах. Автоматический контроль позволяет добиться оптимального созидания и снизить уровень влажности.

Используя клапаны, можно достичь полной изоляции от внешних источников шума и предотвратить сквозняки, сырость, конденсацию и запотевание.Поскольку плесень, сырость и грибки не лучшим образом влияют на организм человека, снижая иммунитет и работоспособность, установку вентиляции пластиковых окон рекомендуется доверить настоящим профессионалам, имеющим большой опыт и знания в своей области.

Регулирующие клапаны не требуют особого ухода и обслуживания. Достаточно буквально раз в год очищать их поверхность от пыли и различных загрязнений. Для нормальной вентиляции пластиковых окон необходима правильная работа обычной вытяжки.В противном случае она нарушится, и в комнате может скопиться конденсат, а окна запотеть.

выводы

Для эффективной работы всех описанных выше опций требуется установленная система вентиляции. Несмотря на то, что вышеперечисленные варианты позволяют обеспечить нормальный обмен воздуха в помещении, существуют различные факторы, которые могут на это повлиять.

Установка герметичных оконных конструкций влечет за собой ухудшение микроклимата помещения: повышается влажность, не хватает кислорода, становится душно.Проблемы легко решить, разместив приточный клапан на пластиковых окнах — устройство нормализует естественную вентиляцию и стабилизирует воздухообмен.

Мы расскажем, как правильно выбрать вентилятор, чтобы обеспечить приток свежего воздуха в помещения с пластиковыми оконными рамами. Мы подробно описали популярные модели устройства, протестированные на практике. Для самостоятельных домашних мастеров предоставляем подробную инструкцию по установке.

Основа нормального микроклимата в помещении — эффективный.

Воздух должен постоянно циркулировать — загрязненный излишками углекислого газа удаляется через вытяжки, а чистый воздух поступает извне.

Галерея изображений

Старый несовершенный дизайн эффективно справлялся со своей задачей, обеспечивая достаточный приток воздуха даже зимой. Отсутствие деревянных рам — плохая шумо- и теплоизоляция

Попытка восстановить циркуляцию воздуха путем открытия окна в режиме вентиляции не может считаться удачным решением по следующим причинам:

  • плюсы «пластика» сведены к нулю — снижается эффективность теплоизоляции помещения;
  • вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или в ветреную погоду;
  • поток воздуха неравномерный и неконтролируемый — появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена негативно сказывается на здоровье и жизни людей. На окнах появляется конденсат, откосы и стены покрываются плесенью — увеличивается концентрация токсичных веществ

Специальная вентиляционная фурнитура:

  • профили вентилируемые;
  • упоров открывания;
  • частично дышащие уплотнения;
  • штапик с регулирующим клапаном.

Приточный клапан используется для подачи воздуха через ранее установленное окно.

Для любого помещения необходим нормальный воздухообмен. Однако не всегда удается установить систему механической вентиляции. Оптимальный вариант — это проветриватель для пластиковых окон. Он обеспечивает жилье свежим воздухом, который будет постоянно подаваться, что исключит сквозняки и конденсат.

Проветривание помещений

Проветривать помещения проще всего с открытыми окнами.Однако он не самый эффективный. Вместе со свежим воздухом в дом проникают вредные вещества извне. Это пыль и выхлопные газы от автомобильного транспорта, а также холода. Такая вентиляция практически невозможна вблизи расположенных поблизости промышленных центров.

Сейчас стали производить окна ПВХ с режимом микровентиляции … В них достаточно повернуть ручку на 45 °, чтобы между рамой и створкой появился зазор. Через него будет проходить наружный воздух.При использовании этого метода практически отсутствует шум, а степень загрязнения минимальна по сравнению с открытым окном. Однако количества свежего воздуха при такой вентиляции для помещения недостаточно.

Еще один хороший способ проветрить комнату — поставить ограничитель (гребень). Система крепится к оконной раме и дает возможность регулировать вентиляционный зазор. Это недорогой метод, но он не решает главной проблемы — доступа свежего воздуха. Холод и шум в режиме вентиляции проникают в жилое пространство.

Также изготавливают конструкции с ступенчатым режимом вентиляции. Такая система вентиляции в пластиковых окнах работает как гребешок. Поворот ручки открывает несколько позиций с разными размерами прорезей.

Самовентилирующиеся окна

После установки современных пластиковых окон они обеспечивают практически полную герметизацию. Для качественной вентиляции были придуманы самовентилируемые конструкции. Их можно устанавливать практически во всех гражданских и промышленных зданиях.

В этом варианте в пластиковых окнах выполнены вентиляционные отверстия. Отверстия в профиле находятся вверху и внизу рамы. Через нижнюю часть проходят воздушные массы, после чего в помещение попадает уже нагретый воздух. Система работает достаточно эффективно, но имеет некоторые недостатки. Например, в квартирах на верхних этажах будет недостаточный приток воздуха. По этой причине были изобретены специальные.

Оптимальные варианты клапанов

Такое оконное вентиляционное устройство считается относительно простым.Однако в зависимости от разновидности он имеет конструктивные отличия. Чтобы понять это, следует знать особенности всех вариантов клапана.

Клапаны складчатые считаются самыми недорогими и простыми. Отверстия в комнате позволяют воздуху проникать в комнату через небольшие вырезы. Особенности данной конструкции следующие:

  • низкая цена;
  • возможность установки окон ПВХ без демонтажа;
  • простой и быстрый монтаж;
  • гарантия высокой звукоизоляции стеклопакетов;
  • возможна автоматизация.

Несмотря на все перечисленные преимущества, у этого типа клапана есть один существенный недостаток — низкая пропускная способность. Хорошо себя чувствует при закрытых окнах.

В щелевой воздух попадает через специальные клапаны. Они оснащены двумя блоками: впускным и регулирующим, а в более современных моделях есть только один универсальный блок. Среди преимуществ технологии:

  • благодаря регулирующему блоку имеется полная защита от различных внешних факторов, например, осадков и насекомых;
  • хорошая пропускная способность;
  • использовать без демонтажа стеклопакета.

Серьезным недостатком такой арматуры можно назвать относительно сложную установку. Однако в некоторых моделях этот недостаток устранен, за что они пользуются большой популярностью.

Есть накладные модели, но для жилых помещений они практически не используются. Это связано с большими недостатками клапанов. Они значительно снижают эффективность теплоизоляции окон, а также полностью отсутствует звукоизоляция. Такие клапаны обычно устанавливают еще до монтажа оконных конструкций.Это связано с предварительной регулировкой проема. В сфере производства широко применяется этот вид приточной вентиляции. Спрос обусловлен отличной пропускной способностью.

Вентиляторы для пластиковых окон

Критерии выбора

Во время эксплуатации вентилируемого окна необходимо, чтобы приточная вентиляция работала эффективно. У каждого из вариантов клапана есть свои плюсы и минусы. Чтобы сделать правильный выбор, нужно учитывать следующие характеристики:

Специалисты советуют не рассматривать варианты, в которых нет возможности отрегулировать клапан.Во время их эксплуатации необходимость изменения расхода воздуха обязательна. Механизмы обычно изготавливаются с ручной, автоматической и смешанной настройкой. Желательно выбирать тандем из первых двух. Приточная вентиляция будет наиболее эффективной, если вытяжная вентиляция выполняет свою функцию. за любой конструкцией легко ухаживать, и это еще одно преимущество. Основное правило ухода — очистка поверхности от грязи. , который проводится один раз в год.

В зависимости от механизма конструкции ее конструкция бывает разной.Подачу воздуха можно регулировать или она будет работать непрерывно. Для создания оптимального микроклимата в помещении желательно отдавать предпочтение моделям с возможностью регулировки.

Наиболее комфортным является режим автоматической настройки. В таком механизме при изменении оптимальных параметров происходит регулирование. Датчик влажности в помещении отслеживает показания влажности. Он может изменить сечение воздуховода в нескольких режимах и даже полностью закрыть доступ. Этот тип устройства управления может значительно снизить тепловые потери.Когда в помещении нет людей, вентиляции нет.

При ручном способе проветривания необходимо самостоятельно подумать о регулировании подачи свежего воздуха. Время работы клапана выбирает сам человек в ручном режиме. Только сильный ветер может ограничить воздушный поток при этой настройке.

При эксплуатации такой системы в помещении возникают сквозняки, что вредно для здоровья и дискомфортно. Нормальная подача свежего воздуха с автоматической регулировкой избавит от плохого самочувствия и настроения.

У них достаточно преимуществ перед своими деревянными предшественниками. Но у них есть и недостатки. Например, идеальная герметичность спасла жилище от сквозняков, но при этом микроклимат изменился в худшую сторону.

Вентиляционный клапан для пластикового окна поможет избавиться от этой и других проблем.

Это действительно необходимо?

Неплотное прилегание частей деревянного окна создавало постоянные сквозняки. И если летом было приятно, то зимой неудобно.Старшее поколение помнит, как осенью приходилось заделывать трещины. Но при этом в жилище был идеальный микроклимат, не было застоявшегося воздуха. По этой же причине обычные деревянные окна не потеют, а пластиковые окна часто «плачут», что приводит к быстрому образованию плесени.

Не забывайте о факторах нормальной жизни:

Сушка постиранного белья в квартире;

Человеческое дыхание, выделяющее углекислый газ,

Потоотделение;

Производство пара, мазута при приготовлении пищи и т. Д.

Эти факторы могут существенно повредить пластиковый стеклопакет. Специалисты рекомендуют проветривать комнату с такими окнами 1,5-2 часа в сутки в любое время года.

Солидные достоинства

По мнению производителей, пластиковый оконный вентиляционный клапан является идеальным устройством. Он не уменьшает количество падающего света, не вызывает сквозняков, поддерживает воздухообмен, создает постоянный поток свежего воздуха, в то же время не охлаждает температуру в помещении и не ухудшает одно из очень ценных свойств пластиковые стеклопакеты — звукоизоляция.

Кроме того, постоянная подача воздуха поддерживает комфортный микроклимат в помещении, а вентиляция заставляет температуру постоянно подпрыгивать.

Особенности конструкции

Узкая удлиненная пластиковая деталь представляет собой вентиляционный клапан для пластикового окна. Отверстия, через которые выходит воздух, забираемый с улицы, направлены вверх. Благодаря этому нет сквозняков, а температура воздуха в помещении остается постоянной.

Клапаны практически всех производителей имеют несколько вариантов работы.Регулировка необходима для установки определенного режима воздухообмена. Обычно причин две: разница влажности и температуры в доме и на улице.

Способы управления воздушным потоком

Существует два типа настроек вентиляционного отверстия:

Ручной. Для этого в некоторых моделях предусмотрен шнурок (как в жалюзи), так как клапан обычно расположен достаточно высоко. Для других устройств регулировка происходит через ползунок. Как правило, ее крайнее левое положение полностью открывает заслонку заслонки, а правое перекрывает воздушный поток.Поэтому, как закрыть вентиляционный клапан на пластиковом окне с ручной регулировкой, как правило, не вопрос. Единственное неудобство — самостоятельно выбрать правильный режим довольно сложно.

Автомат. Этот вариант идеален, но за него придется доплачивать. Однако траты оправданы. Например, за счет экономии тепла зимой. При отсутствии жильцов в помещении снижается влажность и устройство снижает приток свежего воздуха. Автоматическое регулирование основано на датчиках, которые измеряют влажность или давление в помещении и на улице.

Если автоматический вариант основан на измерении давления, то система работает следующим образом. Завеса с верхним подвесом поднимается или опускается в зависимости от давления на нее воздушного потока (ветра). Если клапан вентиляции для пластикового окна оборудован датчиком давления из нейлоновых лент, то регулировка будет осуществляться путем увеличения или уменьшения сечения пропускной способности. Система проста: чем влажнее в помещении, тем шире открывается клапан.

Типы клапанов

На рынке представлены только три типа вентиляционных клапанов:

  1. Щелевые клапаны. Обеспечьте достаточный приток воздуха. Он входит через отверстие, ширина которого составляет от 170 до 400 мм, а высота от 12 до 16 мм. Со стороны улицы отверстие закрывается приточным блоком. Он надежно защищает щель от насекомых, крупных частиц сносимой ветром пыли и дождя. Со стороны помещения отверстие закрывается регулирующим блоком. Этот приточный клапан для пластиковых окон устанавливается в верхней части створки или в горизонтальном разделительном профиле.Достоинства такого типа устройства — высокая пропускная способность и простота монтажа, не требующего демонтажа.
  2. Утопленные клапаны. Дешевый и простой вентиляционный клапан для установленных окон ПВХ. Шовные клапаны подводятся в помещение через небольшие узкие вырезы в нартексе. Несомненные плюсы — монтаж, который проходит без особых усилий, и сохранение звукоизоляции. Небольшой минус — невысокая пропускная способность, из-за чего складные клапаны не подходят для больших помещений.
  3. Верхние клапаны. Аналогичный вентиляционный клапан для пластиковых окон (отзывы многочисленных покупателей подтверждают это) имеет самую высокую пропускную способность. А вот накладной вариант нельзя использовать на уже установленных стеклопакетах. Место для него нужно подготовить заранее.

В магазинах и на рынках достаточно большой ассортимент товаров данного типа. Они различаются способами монтажа, объемом пропускаемого воздуха и другими характеристиками. Основным недостатком использования накладной арматуры является значительная потеря звуко- и теплоизоляционных характеристик стеклопакетов.Поэтому специалисты не рекомендуют использовать их дома.

Для тех, кто не хочет портить дизайн окна, дизайнеры придумали идеальное решение. Это вентиляционная ручка для пластиковых окон. Достоинства значительны:

Устройство предназначено для обеспечения естественного притока воздуха, что особенно актуально в межсезонье и холодное время года;

Клапан в сочетании с вытяжной системой восстанавливает микроклимат помещения, устраняя лишнюю влагу;

Ручка клапана для стеклопакетов прямоточная конструкция, поэтому поступающий в комнату поток холодного воздуха не создает конденсата, что позволяет окну не промерзать при низких температурах;

В клапан встроен воздушный фильтр, предотвращающий попадание пыли в жилое пространство.Его нужно менять каждые полгода.

Как выбрать

Вентиляционный клапан для пластиковых окон (цена от 200 рублей) выбирается по нескольким критериям. Они начинают с материала. Это может быть металл, дерево или пластик. Еще один важный аспект — регулировка воздухозаборника. В линейке недорогих моделей такой функции нет. Они предусматривают только ограничение потока воздуха при сильном ветре.

Также стоит обратить внимание на экономичность устройства.Как отмечается в отзывах пользователей, необходимо отталкиваться от количества проживающих в комнате людей. Считается, что одному взрослому члену семьи необходим расход воздуха 30 м 3 / ч.

Звукопоглощающие характеристики выбираемого клапана должны быть близки к соответствующим характеристикам установленных стеклопакетов.

Если придется делать самому, то лучше выбрать шовный или щелевой клапан.

Других особых нюансов нет. Осталось только сравнить цены, узнать марки и изучить качество предлагаемого товара.

Компании-производители

Наибольшей популярностью пользуются аппараты марок Aereco, Air-Box (Comfort, Comfort-S) и Regel-Air.

Модели Aereco имеют разный расход воздуха. Вы можете регулировать как наклонное, так и прямое направление. Также они отличаются большим функционалом. Помимо своих основных обязанностей, Aereco, например, нормализует уровень влажности в гостиной. За это отвечает функция контроля гигро.

Air-Box — ведущий производитель вентиляционных клапанов.Устройства этого производителя обладают лучшими показателями эффективности и просты в установке. К тому же они компактны и относительно дешевы.

Также в продаже клапаны бытовые вентиляции. Например, линейку этих устройств выпустила компания Mabitek.

Установка вентиляционного клапана на пластиковые окна

Вариантов всего два. Первый — глобальный. Полная замена стеклопакета. Причем новый должен быть немного меньше, ведь на стыке рамы и откосов появится задвижка.Помимо дороговизны есть еще один недостаток — значительно снижается световой поток.

Второй вариант — установка в окне. Работа занимает не более 30 минут.

Пошаговая инструкция

Устройство может быть установлено следующими способами:

На любой створке сверху;

На раме;

На стыке окна и стены (возможно только при установке стеклопакета).

Самый простой вариант установки выглядит следующим образом:

  1. Определитесь с местом установки клапана.
  2. Присоедините устройство, затем откройте и закройте створку. Клапан не должен упираться в наклон.
  3. Обозначив места крепления устройства, делаем боковые надрезы канцелярским ножом.
  4. Снимаем утеплитель, который был установлен при установке стеклопакета и вставляем крепежный уплотнитель.
  5. Снимите защитную пленку с корпуса прибора и прикрутите саморезами к подготовленному месту.
  6. Вставляем дополнительные уплотнители, входящие в комплект, между крепежами.
  7. Напротив установленного изделия вырезаем старую пломбу и ставим прикрепленную к вентилю.

Установить вентиляционные клапаны на пластиковые окна не составляет особого труда.

Уход

Приточный клапан для пластиковых окон имеет некоторые особенности эксплуатации. Мочить и стирать его категорически запрещено. Разбирать тоже не рекомендуется. Для уборки можно использовать пылесос. В случае генеральной уборки, строительных или отделочных работ прибор необходимо заклеить (например, специальной лентой).

Клапан очищается не реже двух раз в год.

Перед зимними холодами необходимо хорошенько утеплить вентиль. Особое внимание уделите его внутренней части. Если корпус устройства металлический, то между внешней и внутренней частями необходимо установить пластиковый терморазрыв.

Полезная информация

Установка пластиковых окон может привести к нарушению в доме или офисе микроклимата: повышению влажности окружающей среды, недостатку кислорода и затхлости воздуха.Устранить подобные проблемы несложно при помощи приточной арматуры на оконных проемах.

TBM-Market предлагает большой выбор оконных вентиляторов от ведущих российских и мировых производителей. Они нормализуют естественную вентиляцию и стабилизируют воздухообмен в жилых или нежилых помещениях.

Преимущества приточной арматуры

Клапан состоит из внутренней регулируемой решетки и внешнего козырька. Последний элемент блокирует попадание дождя в дом и снабжен защитной сеткой от мелких насекомых.Внутренняя контролируемая часть позволяет вам установить количество и направление движения свежего воздуха.

К особенностям оконных вентиляторов относятся:

  • световая зона стеклопакета остается свободной;
  • без сквозняков, как из открытого окна;
  • поток наружного воздуха органический, в полном объеме;
  • не будет тепловых потерь;
  • поддержание звукоизоляции;
  • можно установить рабочие параметры, особенно если это автоматические системы;
  • простота установки и использования.

Вентиляционный клапан имеет вид узкой коробки, которая крепится к перекладине оконного проема. Внутренние части, называемые перьями, отвечают за приток воздуха снаружи. В хорошую погоду прибор пропускает воздух в квартиру, а при сильном ветре перья блокируют попадание холода в комнату. Благодаря тому, что вентиляция регулируется автоматически, отпадает необходимость открывать окна для проветривания утром и вечером.

Классификация

Выбирая подающий клапан, вы можете опираться на следующие критерии:

  1. Разделительный материал:

  • По типу управления:
    • механическая регулировка, где вручную устанавливается необходимый уровень вентиляции;
    • автоматический вариант, когда элемент сам определяет период открытия / закрытия приточного канала в зависимости от влажности, скачков давления в помещении, количества людей в доме и т. Д.
  • По типу притока воздуха в помещение:
    • Механизм складывания, когда воздух проходит через небольшие отверстия в клапане. Демонтировать окно не нужно, но пропускная способность клапана низкая, могут пострадать звукоизоляционные качества.
    • Щелевые системы, при которых воздух попадает в помещение через отверстие высотой до 16 мм. Снаружи система закрыта защитным блоком от мелких насекомых и влаги. Внутренняя часть представлена ​​регулирующей заслонкой.Монтаж осуществляется на верхней вертикальной или горизонтальной перекладине.
    • Накладные элементы. Установка не производится на существующий стеклопакет.
    • Настенный механизм, в котором воздухообмен проходит через отверстие в стене и пластиковую трубу. Это дорогое, но также эффективное устройство поступает в продажу уже с принудительным подогревом или фильтрами для очистки воздуха.
  • По способу установки:
    • Со встроенными створками, которые идут в комплекте с окнами из ПВХ.
    • С фрезеровкой, когда элемент можно приобрести после установки стеклопакета.
    • Нет установки.
  • В зависимости от производителя:
  • Консультанты

    TBC-Market помогут подобрать оконную вентиляцию для создания идеального микроклимата в вашем доме, офисе или производственном помещении.


    Средства для обработки окон и оборудование для дома и сада Вентиляционный клапан приточной вентиляции с фильтром для струйки с фильтром Вентиляционный блок AIR-BOX ECO skanesfonsterputs.se

    Обработка окон и оборудование Для дома и сада Вентиляционный клапан приточной вентиляции с фильтрующей щелью Вентиляционное отверстие AIR-BOX ECO skanesfonsterputs.se
    1. Дом
    2. Дом и сад
    3. Обработка окон и оборудование
    4. Запасные части
    5. Вентиляционный клапан приточной вентиляции окна с фильтрующей щелью Вентиляционное отверстие AIR-BOX ECO

    AIR-BOX ECO — Вентиляционное отверстие для струйки — Вентиляционный клапан для окон с фильтром
    Средства для обработки окон и запасные части для оборудования Дом и сад, Вентиляционный клапан для приточного воздуха с отверстием для струйки фильтра Окно AIR-BOX ECO, Вентиляционный клапан для окон с фильтрующей щелью для вентиляции Воздух -BOX ECO, выполняющий функцию защиты от шума, Затем через клапан, установленный в верхней части створки, Air-Box ECO с фильтрующим вентиляционным клапаном предназначен для использования в пластиковых окнах, почему бы не использовать щелевую или микровентиляцию, а также впускное отверстие выпускной клапан, Вентиляционный клапан приточной вентиляции окна AIR-BOX ECO с отверстием для струйки фильтра, Вентиляционный клапан приточного воздуха окна AIR-BOX ECO с отверстием для струйки фильтра.

    выполняет функцию защиты от шума. Затем через клапан, установленный в верхней части створки, Air-Box ECO с фильтрующим вентиляционным клапаном предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию, а также впускной вентиляционный клапан. Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO Приточный вентиляционный клапан AIR-BOX ECO Оконный приточный вентиляционный клапан с фильтром AIR-BOX ECO Приточный вентиляционный клапан с фильтром AIR-BOX ECO Оконный приточный вентиляционный клапан с тонкой струйкой фильтра Щелевое вентиляционное окно Приточный вентиляционный клапан с фильтром Щелевое вентиляционное отверстие AIR-BOX ECO

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
