Виды воздушных фильтров
Воздушный фильтр — элемент воздухоочистителя (бумажный, матерчатый, войлочный, поролоновый, сетчатый или иной), который служит для очистки от пыли (фильтрования) воздуха, подаваемого в помещения системами вентиляции и кондиционирования или используемого в технологических процессах (например, при получении кислорода), в газовых турбинах, в двигателях внутреннего сгорания и др.
Целью является защита людей от пыли и вредных частиц, либо механизмов — от износа и повреждения. Например, износ цилиндро-поршневой группы ДВС определяется попаданием пыли. Выбором нужного фильтра можно задать желаемый ресурс мотора, например, у культиватора, газонокосилки, мотоблока, электрогенератора или мотоцикла. Качественный фильтр продлевает жизнь мотора на 18 %.
Классификация воздушных фильтров
По эффективности действия (фильтрующей способности) воздушные фильтры подразделяются на 3 класса.
- 1-го класса практически полностью улавливают пыль всех размеров («абсолютные» фильтры).
- 2-го класса эффективно улавливают пыль > 1 мкм.
- 3-го класса > 10 мкм.
Существует много разновидностей воздушных фильтров, отличающихся конструкцией фильтрующего устройства и применяемыми материалами. Распространены волокнистые, масляные и губчатые и другие воздушные фильтры, в которых улавливание пыли происходит при контакте её с поверхностями пор фильтрующего материала (слоя).
По типам воздушные фильтры делятся в соответствии с их принципом работы и материалами, из которых они изготавливаются.
Механические фильтры (фильтры предварительной очистки)
Это самые простые фильтры, применяемые в воздухоочистителях. Они состоят из обычной мелкой сетки и используются в качестве фильтров предварительной очистки. Предназначены для удаления крупных пылевых частиц, шерсти животных. Такие фильтры устанавливаются практически на всем климатическом оборудовании и защищают от пыли не только людей, но и внутренности самих приборов.
Являясь предварительным фильтром, защищает последующие фильтрующие элементы (угольные, HEPA — фильтры) от преждевременного износа.
Большинство фильтров предварительной очистки устраняют частички размером 5-10 микрон. Несмотря на то, что процентное соотношение частичек размером от 5 микрон по отношению в общей массе пыли находящихся в воздухе мало, он играет очень важную роль, поскольку если в системе не используется фильтр предварительной очистки, или он не достаточно эффективно удаляет частицы, это может привести к преждевременному износу активированного угольного или HEPA-фильтра.
Представляют собой волокнистую структуру. В таких фильтрах пористые фильтрующие слои различной плотности образуются из волокон, обычно связанных склеивающими веществами. В волокнистом рулонном воздушном фильтре рулоны фильтрующего материала устанавливают на катушки в верхней части фильтра и по мере запыления перематывают на нижние катушки. Использованные материалы выбрасываются; в отдельных случаях возможна их промывка или очистка пневматически, что делает предварительные сетчатые фильтры многоразовыми.
Угольные фильтры
Главное предназначение угольных фильтров — физически поглощать молекулы газа своими порами. Активированные угольные фильтры лучше других устраняют летучие и полулетучие органические соединения с довольно большой молекулярной массой. Количество фильтрующего материала угольного фильтра является одной из важных определяющих его эффективности. Очевидно, что чем больше микропор содержится в угле, тем больше газа и запахов можно устранить, и тем дольше время работы фильтра, перед тем как его поры переполнятся, и фильтр необходимо будет заменить. Также важно, чтобы кроме угольных фильтров воздухоочистители оснащались фильтрами механической (предварительной очистки — пылепоглощающими). Если фильтр предварительной очистки не достаточно эффективно задерживает макрочастицы, они будут накапливаться в микропорах угольного фильтра. Следовательно, это приведет к преждевременному насыщению активированного угля и износу фильтра. Дизайн угольного фильтра также является важным фактором, определяющим эффективность потока воздуха.
Угольный фильтр с мелкодисперсным активированным углем является причиной большого сопротивления потока воздуха. Если фильтр состоит из гранул большего размера, это облегчит движение воздуха сквозь фильтр. При гофрированном дизайне фильтра, увеличивается площадь поверхности угля, что в свою очередь увеличит эффективность устранения газа (чем больше поверхность, тем больше вероятность поглощения).
Однако эти фильтры не очень эффективны при использовании в среде с высокой влажностью. Также активированный уголь не эффективен для удаления газов с более низкой молекулярной массой, таких как формальдегид, сернистый ангидрид и диоксид азота. Для их устранения необходимо использовать добавки, изготовленные из хемосорбентов, которые способны химически устранять эти газы. Хемосорбенты вступая в реакцию с молекулой воды, находящейся в воздухе, и молекулой газа химически их разлагают на безвредные вещества, такие как диоксид углерода. Этот процесс называется химическим поглощением. К типичным хемосорбентам относятся оксид алюминия, силикат алюминия и перманганат калия.
Таким образом, воздухоочистители, в которых используются только угольные фильтры, являются не столь эффективными для очистки воздуха городских помещений. Поэтому в воздухоочистителях они используются в комбинации с другими фильтрами.
По мере накопления токсинов и пыли сам фильтр может стать источником загрязнения, при несвоевременной смене фильтра. В городских условиях рекомендуется менять его каждые 4-6 месяцев.
Масляные фильтры
В масляных фильтрах фильтрующий слой состоит из металлических или пластмассовых сеток, перфорированных пластин, колец и т.п., смоченных минеральным маслом. Они могут быть ячейковыми или самоочищающимися. В последних фильтрующий слой представляет собой непрерывно движущуюся сетчатую ленту, очищаемую от пыли в масляной ванне.
Губчатые фильтры
В губчатых фильтрах фильтрующий слой состоит из губчатого пенополиуретана, резины и пр. Для повышения фильтрующей способности эти материалы подвергают обработке, способствующей раскрытию пор; фильтрующий слой регенерируется промывкой или пневматически.
Фильтры HEPA
Фильтры тонкой очистки воздуха — HEPA (TrueHEPA) (от англ. HEPA (High Efficiency Particulate Absorption) — высокоэффективная задержка частиц) представляет собой пылевой воздушный фильтр высокой эффективности.
Фильтры HEPA во многих воздухоочистителях являются основным фильтрующим элементом.
Чем больше квадратных сантиметров занимает фильтрующий материал HEPA фильтра в воздухоочистителе, тем больше частичек он сможет задержать, перед тем как переполнится. Также, чем больше размер фильтра, тем больше количество задерживаемых частиц при каждом прохождении через фильтр.
Тип используемого материала и дизайн являются важными определяющими качества HEPA фильтра. Гофрировка HEPA фильтра должна быть сплошной для обеспечения одинаковой эффективности фильтрации. Если складки прилегают слишком плотно друг к другу, это ограничивает движение воздуха и приводит к снижению воздухопроходимости. В некоторых HEPA фильтрах вместо бумаги используются синтетические материалы.
Однако тонкая бумага является наилучшим материалом, эффективно задерживающим большое количество микроскопических частичек и не сильно ограничивающим воздушный поток. Так как HEPA фильтры высшего качества чрезвычайно хрупкие и их легко повредить, ведущие компании производители воздухоочистителей устанавливают фильтры таким образом, чтобы защитить материал HEPA фильтров. Кроме того, поверхность фильтров представляет очень удобный «плацдарм» для микроорганизмов, поэтому производители дополнительно пропитывают их специальным химическим составом, угнетающим жизнедеятельность бактерий.
Согласно принятой международной классификации существует 5 классов HEPA фильтров: Н10, Н11, Н12, Н13 и Н14. Чем выше класс, тем лучше качество фильтрации воздуха — так, фильтры HEPA Н13 (или TRUE HEPA по классификации американской компании HONEYWELL, США) способны задерживать частицы размером до 0,3 мкм с эффективностью до 99,975 %.
Принцип работы HEPA фильтров достаточно прост: воздух вентилятором прогоняется через фильтр и тем самым освобождается от частиц пыли.
HEPA — фильтры изначально разрабатывались для оборудования систем вентиляции в медицинских учреждениях и помещениях с повышенными требованиями к чистоте воздуха; технология широко распространена на Западе, используется в промышленных и бытовых воздухоочистителях.
HEPA-фильтры применяются в следующих областях:
- в электронной промышленности для создания чистых производственных помещений высокого (1,10 и 100 по стандарту США F 209D) класса чистоты;
- в точном машиностроении и аэрокосмической промышленности;
- в здравоохранении для создания стерильной среды;
- в микробиологической и фармацевтической промышленности для создания стерильных зон на производствах лекарственных препаратов и изделий;
- в химической промышленности для получения обеспыленной атмосферы на производствах кино- и фотоматериалов;
- в атомной промышленности для очистки воздуха от радиоактивных аэрозолей;
- в пищевой промышленности на предприятиях по производству мясных и молочных продуктов детского питания.
- в домах, гостиницах, офисах, где чистый воздух особенно необходим для обеспечения здоровья человека.
Фильтры HEPA необходимо заменять в среднем раз в 1-3 года, далее эффективность их работы по мере их загрязнения снижается.
Еще более совершенными по сравнению с HEPA, являются фильтры ULPA (Ultra Low Penetrating Air), способные улавливать до 99,999 % частиц диаметром свыше 0,1 мкм. Такие фильтры по принципу действия не отличаются от моделей HEPA, но стоят дороже и применяются в более дорогих моделях воздухоочистителей.
Электростатические фильтры
Электростатические фильтры хорошо очищают воздух от пыли и копоти, но не освобождают от таких токсичных загрязнителей, как окислы азота, формальдегид, и других летучих органических соединений, присутствующих в воздухе бытовых и производственных помещений; поэтому его эксплуатация желательна в комбинации с другими фильтрами.
Электрические (электростатические) фильтры, обычно двухзональные: в первой (ионизационной) зоне пылинки получают заряд в результате столкновений с воздушными ионами, потоки которых образуются при помощи проволочных коронирующих электродов; во второй (осадительной) зоне заряженные пылинки осаждаются под действием кулоновых электрических сил на пластинчатых электродах.
Пыль удаляется периодической промывкой.
Плюсом электростатического фильтра является небольшая стоимость и отсутствие дополнительных эксплуатационных расходов.
Минусом электростатического фильтра является малая производительность, так как процесс очистки идёт эффективно только при малых скоростях потока воздуха. Являются источником свободного озона, иногда в опасных для человека концентрациях. Необходимо частое обслуживание и удаление пыли с пластинчатых электродов промывкой.
Фотокаталитические фильтры
Сущность метода очистки воздуха состоит в разложении и окислении токсичных примесей на поверхности фотокатализатора под действием ультрафиолетового излучения. Реакции протекают при комнатной температуре, при этом органические примеси не накапливаются, а разрушаются до безвредных компонентов (вода и углекислый газ), причем фотокаталитическое окисление одинаково эффективно по отношению к токсинам, вирусам или бактериям — результат один и тот же. Большинство запахов вызываются органическими соединениями, которые также полностью разлагаются очистителем и поэтому исчезают.
Следует учесть, что перспективное направление в очистке воздуха к сожалению во многом профанировано. Большинство выпускаемых очистителей воздуха для дома, использующих фотокаталитические фильтры, имеют весьма малую производительность. В них слишком мала(менее 1 м²) поверхность фильтра, на которую экспонируется ультрафиолетовое излучение, и сама мощность излучения(единицы ватт, при реальной потребности в десятки ватт, приходящихся на 1 м²).
Фильтры вентиляции и кондиционирования воздуха

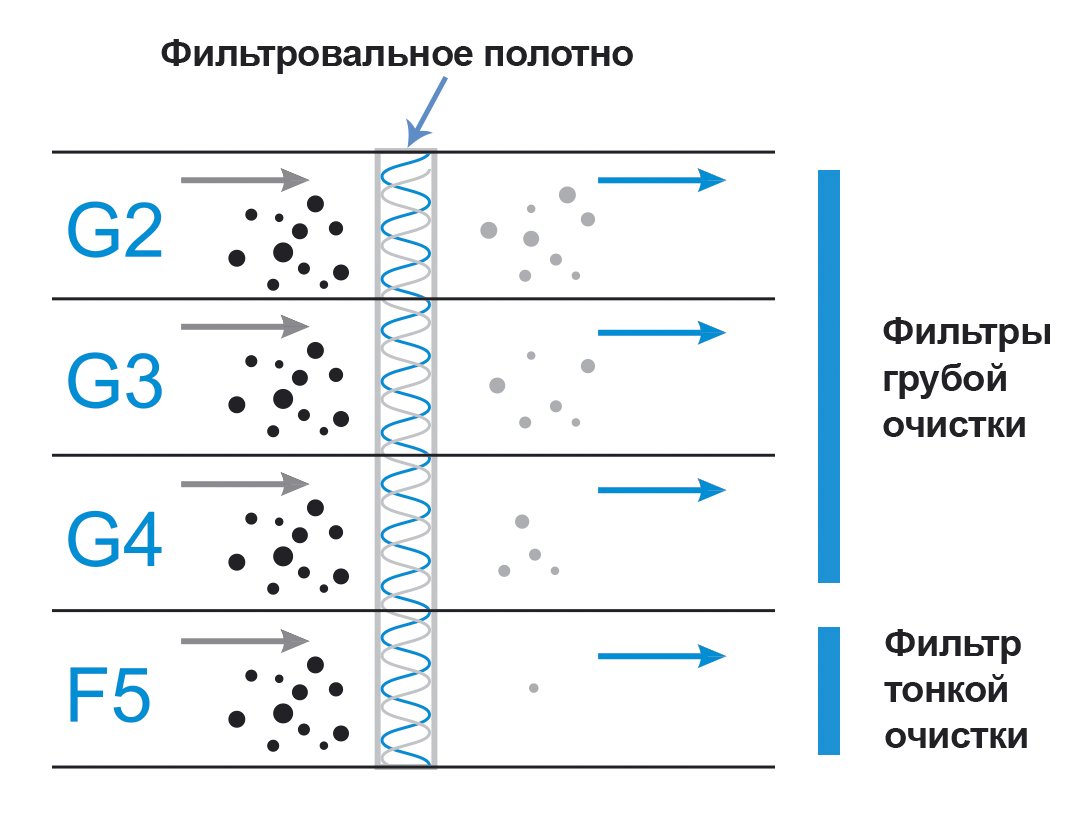

Фильтры вентиляции и кондиционирования воздуха делятся на 17 классов:
| ГОСТ Р ЕН 779–2014 | Группа | Класс фильтра | Средняя пылезадерживающая способность, по синтетической пыли, % | Средняя эффективность для частиц с размером 0.4 мкм, % | Минимальная эффективностью для частиц с размером 0,4мкм,% | |||
| грубой очистки | G1 | 50 ≤ Аm < 65 | — | — | ||||
| G2 | 65 ≤ Аm < 80 | — | — | |||||
| G3 | 80 ≤ Аm < 90 | — | — | |||||
| G4 | 90 ≤ Аm | — | — | |||||
| средней очистки | М5 | — | 40 ≤ Еm < 60 | — | ||||
| М6 | — | 60 ≤ Еm < 80 | — | |||||
| тонкой очистки | F7 | — | 80 ≤ Еm < 90 | 35 | ||||
| F8 | — | 90 ≤ Еm < 95 | 55 | |||||
| F9 | — | 95 ≤ Еm | 70 | |||||
| ГОСТ Р ЕН 1822-1-2010 | Группа | Класс фильтра | Интегральное значение, в % | Локальное значение a, b, в % | ||||
| Эффективность | Проскок | Эффективность | Проскок | |||||
| EPA | Е 10 | ≥ 85 | ≤ 15 | — | — | |||
| Е 11 | ≥ 95 | ≤ 5 | — | — | ||||
| Е 12 | ≥ 99,5 | ≤ 0,5 | — | — | ||||
| HEPA | Н 13 | ≥ 99,95 | ≤ 0,05 | ≥ 99,75 | ≤ 0,25 | |||
| Н 14 | ≥ 99,995 | ≤ 0,005 | ≥ 99,975 | ≤ 0,025 | ||||
| ULPA | U 15 | ≥ 99,9995 | ≤ 0,0005 | ≥ 99,9975 | ≤ 0,0025 | |||
| U 16 | ≥ 99,99995 | ≤ 0,00005 | ≥ 99,99975 | ≤ 0,00025 | ||||
| U 17 | ≥ 99,999995 | ≤ 0,000005 | ≥ 99,9999 | ≤ 0,0001 | ||||
Виды фильтров в системах очистки воздуха
Для очистки воздуха в бытовых и производственных условиях используются специальные системы.
Они избавляют вентилируемый воздух от различной пыли, неприятных запахов, пыльцы растений, бактерий, шерсти животных, дыма и прочих загрязнителей.
На сегодняшний день очистители воздуха могут проводить бактериальную очистку и ионизацию воздуха. Применение таких очистителей – один из самых рациональных и эффективных способов борьбы с неприятным воздухом в жилых квартирах и в офисных помещениях. Очистители очень важны для помещений, в которых длительное время находятся люди, страдающие хроническими заболеваниями дыхательных и аллергией.
Наиболее популярными являются несколько типов фильтров для очистки воздуха: механические, угольные, электростатические, фотокаталитические и фильтры HEPA. Рассмотрим каждый подробнее.
Механические фильтры. Используются в системах предварительной очистки практически во всех воздушных очистителях. Их предназначение – не только очистка воздуха, но и защита в приборе внутренних частей.
Фильтрующим элементом в таких устройствах могут выступать очень мелкая полимерная или металлическая сетка, грубая ткань.
Адсорбционные (угольные) фильтры. Они способны улавливать и устранять из воздуха многие ядовитые примеси и поглощать неприятные запахи. Основной адсорбирующий элемент в таких фильтрах – уголь. Он применяется в самых разнообразных приборах для защиты от токсичных газов – от противогаза до кухонной вытяжки. Обязательно нужно учитывать, что даже такие фильтры не способны справиться со всеми негативными загрязнениями воздуха – например, они не в силах защитить от паров угарного газа. Однако, с большинством загрязнений воздуха, возникающих в быту, угольные фильтры замечательно справляются. Как показывают исследования, уголь почти не собирает легковесные соединения (уксус, окислы азота, окись углерода и т.д. Угольные фильтры не подлежат повторной очистке и восстановлению, поэтому после истечения определенного времени (когда адсорбирующий ресурс выработает себя) их необходимо заменять.
Электростатические фильтры. Могут удалять даже очень мелкие частицы – размером до 0,01 мкм. Основаны на принципе притяжения противоположных электрических зарядов. Очищаемый воздух проводится сквозь ионизационную камеру в очистителе. Там загрязняющие воздух частицы получают заряд «+». После этого они непременно осядут на специальных пластинах, заряженных знаком « – ». После очистки воздуха эти пластины промываются водным раствором с мылом. Устройства с электростатическим фильтром характеризуются тихим режимом работы, им нужно немного электроэнергии. Из недостатков таких моделей выделяют не очень высокую производительность (примерно 50-60 м3/ч). Её можно увеличить, используя пластины больших размер, но такая мера ведет и к необратимому увеличению габаритов всего устройства и делает фильтр значительно дороже.
HEPA-фильтры. Расшифровывается как High Efficiency Particulate Air (с англ. Высокая Эффективность Частиц Воздуха).
По единой международной классификации выделяется пять подклассов HEPA-фильтров: Н14, Н13, Н12, Н11 и Н10. Чем больше числовое значение, тем выше качество очистки воздуха. Так, HEPA-фильтры Н13 могут очищать воздух от частиц размером до 0,3 мкм с обозначенной эффективностью в районе 99,975%. Эти фильтры изготавливаются из специального волокнистого материала. Внешним видом они напоминают плотную ткань или картон. HEPA-фильтры идеально справляются с пыльцой, пылью от цемента, бактериями. Немного хуже они очищают воздух от табачного дыма и вирусов. Такие фильтры придется заменять каждые 3-4 месяца, так как со временем их эффективность падает. Так же стоит отметить, что волокнистость их поверхности может стать местом обитания различных микроорганизмов. Чтобы этого избежать, производители дополнительно обрабатывают поверхность фильтра специализированным химическим составом, который угнетает жизнедеятельность бактерий.
Фотокаталитические фильтры.
Этот тип фильтров отличается применением принципиально новой технологии фотокатализа. Суть её можно объяснить так: вредные примеси, которые имеют органическую природу, не скапливаются внутри фильтра, а убиваются с помощью ультрафиолетового излучения. Примеси разлагаются под ультрафиолетом с присутствием диоксида титана (фотокатализатора) до безвредных компонентов. Такие фильтры способны подвергать разложению самые маленькие частицы (сопоставимые примерно с размерами крупных молекул). Эффективность такой очистки не будет зависеть от срока работы фильтра – он не вырабатывается. Фотокаталитические фильтры наименее эффективны для очистки сильно загрязненных воздушных масс и при очистке от пыли крупнодисперсной. Неоспоримым достоинством таких устройств можно назвать длительный срок службы фильтра.
Развернутые ответы на интересующие Вас вопросы будут рассмотрены в нашем центре на обучении по направлению
«Проектирование вентустановок + очистка воздуха». В данную группу проходит набор слушателей, ориентировочная дата начала практических занятий 13 марта.
Стать участником обучения можно, подав заявку на главной странице нашего сайта.
Ответы на вопросы, а также детали текущих акционных предложений узнайте у наших менеджеров по телефонам в Москве 7(499)653-95-10 и 7(499)322-00-65.
Полная таблица характеристик воздушного фильтра MERV
Когда воздух проходит через систему ОВКВ здания, воздушные фильтры улавливают и собирают крупные и мелкие частицы, такие как пыль, аллергены и микроорганизмы. Многочисленные исследования подтверждают их роль в улучшении качества воздуха в помещении. Номер фильтра MERV указывает, как он оценивается для удаления этих частиц. Но что такое рейтинг MERV?
Минимальное отчетное значение эффективности воздушного фильтра (MERV) показывает, насколько эффективно фильтр предотвращает попадание пыли и других загрязняющих веществ через фильтр в воздушный поток. Рейтинги MERV находятся в диапазоне от 1 до 16, и фильтры с более высокими рейтингами MERV улавливают мелкие частицы более эффективно, чем фильтры с более низкими рейтингами MERV.
Как правило, фильтры с рейтингом MERV 16 или ниже считаются фильтрами для систем ОВКВ для использования в жилых, коммерческих и больничных учреждениях. Хотя рейтинги не превышают MERV 16, высокоэффективные воздушные фильтры для твердых частиц (HEPA) улавливают мельчайшие частицы с большей скоростью, чем даже MERV 16, и обычно используются в хирургических операционных, чистых помещениях и других условиях, требующих абсолютной чистоты. .
Рейтинги и эффективность фильтров MERV
При выборе правильного фильтра для вашего приложения, чем выше, тем лучше. Использование воздушного фильтра с рейтингом MERV выше, чем рекомендует производитель вашей печи или кондиционера, может фактически ухудшить его работу.
Меньшие поры в более качественных воздушных фильтрах создают сопротивление воздушному потоку, и если фильтр используется в системе HVAC, которая не предназначена для преодоления этого сопротивления, это может снизить эффективность системы, ухудшить качество воздуха в помещении и создать нагрузку на системном вентиляторе.
Рейтинг фильтров MERV и качество воздуха
Исследователи из Индии провели ряд исследований, в которых рассматривалось влияние фильтрации воздуха на качество воздуха в помещении и, как следствие, положительные результаты для здоровья.
Эти исследования показали, что фильтрация рециркулируемого воздуха улучшала функцию микрососудов у здоровых пожилых людей, улучшала другой тип сосудистой функции у здоровых взрослых и приводила к улучшению функции легких у коренных общин, помимо других преимуществ.
Используйте таблицу рейтингов MERV ниже, чтобы понять, какие фильтры лучше всего подходят для тех или иных приложений.
Таблица рейтингов MERV
Заявка | Загрязнители | Размер частиц | |
МЕРВ 2 МЕРВ 3 МЕРВ 4 | Фильтр предварительной очистки в коммерческом здании Бытовые печи Оконные кондиционеры
| Пыльца Пылевые клещи Шлифовальная пыль Текстильные/ковровые волокна | Фильтры с размером частиц до 10,0 микрон |
МЕРВ 5 МЕРВ 6 МЕРВ 7 МЕРВ 8
| Фильтры предварительной очистки или конечные фильтры Коммерческие здания Улучшенные жилые дома Производственные рабочие места Впускные отверстия для покрасочных камер
| Пыльца Пылевые клещи Шлифовальная пыль Текстильные/ковровые волокна Плесень/споры Пыль Цементная пыль
| Фильтры до размера частиц 3,0–10,0 микрон |
МЕРВ 9 МЕРВ 10 МЕРВ 11 МЕРВ 12 | Фильтры предварительной очистки или конечные фильтры Больничные лаборатории Улучшенные коммерческие здания Жилые дома повышенной комфортности
| Пыльца Пылевые клещи Шлифовальная пыль Текстильные/ковровые волокна Плесень/споры Пыль Цементная пыль Легионелла Свинцовая пыль Пыль увлажнителя Угольная пыль Пыль распылителя | Фильтры до размера частиц 1,0–3,0 микрона |
МЕРВ 13 МЕРВ 14 МЕРВ 15 МЕРВ 16 | Конечные фильтры Общая хирургия Улучшенные коммерческие здания Больничное стационарное лечение Курилки
| Пыльца Пылевые клещи Шлифовальная пыль Текстильные/ковровые волокна Плесень/споры Пыль Цементная пыль Легионелла Свинцовая пыль Пыль увлажнителя Угольная пыль Пыль распылителя Бактерии Табачный дым Автомобильные выхлопы Чих ядер Инсектицидная пыль Тонер для копировального аппарата Перхоть домашних животных Пудра для лица | Фильтры до размера частиц 0,3–1,0 мкм |
НЕРА | Конечный фильтр Чистые помещения Радиоактивные материалы Фармацевтические производственные предприятия Канцерогенные материалы Кабинет ортопедической хирургии
| Пыльца Пылевые клещи Шлифовальная пыль Текстильные/ковровые волокна Плесень/споры Пыль Цементная пыль Легионелла Свинцовая пыль Пыль увлажнителя Угольная пыль Пыль распылителя Бактерии Табачный дым Автомобильные выхлопы Чих ядер Инсектицидная пыль Тонер для копировального аппарата Перхоть домашних животных Пудра для лица Вирусоносители Угольная пыль Морская соль Дым от сгорания Дочерние продукты радона Запах Микроскопические аллергены | Фильтры до размера частиц менее 0,30 мкм |
Воздушные фильтры можно использовать в качестве фильтров окончательной очистки или предварительных фильтров.
При использовании в качестве конечных фильтров они являются первичными фильтрами для системы HVAC. Конечные фильтры могут использоваться отдельно в системе с одним фильтром или в сочетании с одним или несколькими предварительными фильтрами. При использовании в системе с несколькими фильтрами предварительные фильтры улавливают грязь и крупные частицы до того, как воздух достигнет конечных фильтров, расположенных ниже по потоку, которые затем удаляют более мелкие частицы. Эта система с несколькими фильтрами продлевает срок службы более дорогих конечных фильтров, что приводит к общей экономии средств.
Классификация эффективности воздушных фильтров — оборудование
ASHRAE 52.2 : Тестирование фильтров было начато в Америке в 1930 году (код ASHVE и AFI). Затем он был пересмотрен и изменен в 1967 и 1968 годах. ASHRAE в сотрудничестве с Американским национальным институтом стандартов (ANSI) в 1992 году создал ASHRAE-ANSI 52.1. Окончательно обновлен до ASHRAE 52.
2 в 2007 году.
EUROVENT 4/4 и 4/5 : Eurovent 4/5 был создан в 1974 году путем модификации существующего ASHRAE 52-68, чтобы он подходил для применения в Европе. Eurovent 4/5 предназначен для первичных и вторичных фильтров, а Eurovent 4/4 предназначен для высокоэффективных фильтров
EN 779 : Это был первый европейский метод испытаний воздушных фильтров в 1993 году, основанный на стандарте Eurovent 4/5. Этот стандарт был изменен позже в 2002 и 2012 годах. Он распространяется только на первичные и вторичные фильтры.
EN 1882 : Это импровизация от Eurovent 4/4 в 1998 году. Этот стандарт был изменен только один раз в 2010 году. Он распространяется на высокоэффективные фильтры (E10 и выше).
ВОЗДУШНЫЕ ФИЛЬТРЫ И КЛАССИФИКАЦИЯ ПО ЭФФЕКТИВНОСТИ
| КЛАССИФИКАЦИЯ | Эффективность задержания или пыли | US ASHRAE 52. 2 | Европейский Союз EN779 Класс | Типичное контролируемое загрязнение | 9042 4 Заявка||
|---|---|---|---|---|---|---|
| Фильтр предварительной очистки (Класс G) | AFI | MERV 1 | G1 | Am | Частицы размером более 10,0 мкм m （пыльца） （испанский мох） （пылевые клещи） （шлифовальная пыль ） (пыль от аэрозольной краски) (Текстильные волокна) | Грубый фильтр, бытовой и коммерческий |
| AFI 65%-70% | MERV 2 | G2 | 65%≦Am | |||
| АФИ 70%-75% | MERV 3 | |||||
| АФИ 75%-80% | MERV 4 | |||||
| AFI 80%-85% | MERV 5 | G3 | 80%≦Am | Размер частиц в пределах 3,0–10,0 мкм (Форма) (Споры) (Лак для волос) (Цементная пыль) (Нюхательный табак) (Сухое молоко) | Коммерческий, Промышленный, покрасочный цех | |
| АФИ 85%-90% | MERV 6 | |||||
| NBS 25%-30% | MERV 7 | G4 | 90%≦Am | |||
| НБС 30%-35% | MERV 8 | |||||
| СРЕДНИЙ Фильтр (Класс F) | NBS 40%-45% | MERV 9 | F5 | 40%≦Em | Размер частиц в пределах 1,0–3,0 мкм (Свинцовая пыль) (молотая мука) (угольная пыль) (автомобильные выбросы) (капли из распылителя) (сварочный дым) | IAQ касается коммерческих и промышленных, медицинских |
| НБС 50%-55% | MERV 10 | |||||
| NBS 60%-65% | MERV 11 | F6 | 60%≦Em | |||
| НБС 70%-75% | МЕРВ 12 | |||||
| NBS 80%-85% | MERV 13 | F7 | 80%≦Em | Размер частиц от 0,3 мкм до 1,0 мкм (Все бактерии) (кулинарное масло) (Большинство дыма) (Тонер для копировальных аппаратов) (Большинство пудры для лица) (Большинство красок) | IAQ относится к коммерческих, промышленных , медицинские, пищевые и т.  д. | |
| NBS 90%-95% | MERV 14 | F8 | 90%≦Em | |||
| NBS>95% | MERV 15 | F9 | 95%≦Em | |||
| МЕРВ 16 | ||||||
| Фильтр HEPA (класс H) | ≥95% при 0,3 мкм | h20 | ≥85% при MPPS | Размер частиц более 0,3 мкм (вирус [неприкрепленный]) (угольная пыль) (морская соль ） (все продукты сгорания) (продукты радона) | Все типы чистых помещений | |
| ≥98% при 0,3 мкм | h21 | ≥95% при MPPS | ||||
| ≥99,97% при 0,3 мкм | ТИП A | |||||
| ≥99,99% при 0,3 мкм | ТИП C | h22 | ≥99,5% при MPPS | |||
| ≥99,995% при 0,3 мкм | h23 | ≥99,95% при MPPS | ||||
| ≥99,999% при 0,3 мкм | ТИП D | h24 | ≥99,995% при MPPS | |||
| ULPA-фильтр (класс U) | ≥99,9995% при 0,12 мкм | ТИП F | h25 | ≧99,9995% при MPPS | Размер частиц более 0,12 мкм | Суперчистая комната |
| ≥99,99995% при 0,12 мкм | h26 | ≥99,99995% при MPPS | ||||
| ≥99,999995% при 0,12 мкм | h27 | ≥99,999995% при MPPS | ||||
