Содержание

можно ли соединить провода между собой и как правильно это сделать

Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.

Электрохимическое разрушение металлов

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

  • Медь — свинцово-оловянный припой 25 мВ.
  • Алюминий — свинцово-оловянный припой 40 мВ.
  • Медь — сталь 40 мВ.
  • Алюминий — сталь 20 мВ.
  • Медь — цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Способы соединения проводов из разных металлов

Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт.

По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.

Соединение кабеля методом скручивания

Наиболее известный, но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется. Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:

  • В соединении имеется зазор.
  • Повышенное сопротивление в точке связки.
  • Нагрев.
  • Окисление кабелей, разрушение контакта.

Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:

  • Разного сечения.
  • Многопроволочные о монолитные.
  • С шайбами для исключения непосредственного касания медных и алюминиевых жил.

Порядок действий:

  1. Срезать изоляционное покрытие на необходимую для крепежа длину.
  2. Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
  3. Туго затянуть гайку.
  4. Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.

Соединение разных кабелей клеммником

Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:

  • Провода соединяются в произвольном порядке.
  • Нет необходимости изготавливать соединительные кольца и надевать наконечники.
  • Конструктивные особенности клеммников не допускают замыкания проводов.
  • Изолирование места контакта не требуется.
  • Работы по подключению клеммных контактов просты.

Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.

Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.

Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода. Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке. Контакты обработаны особым составом для предотвращения окисления.

Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.

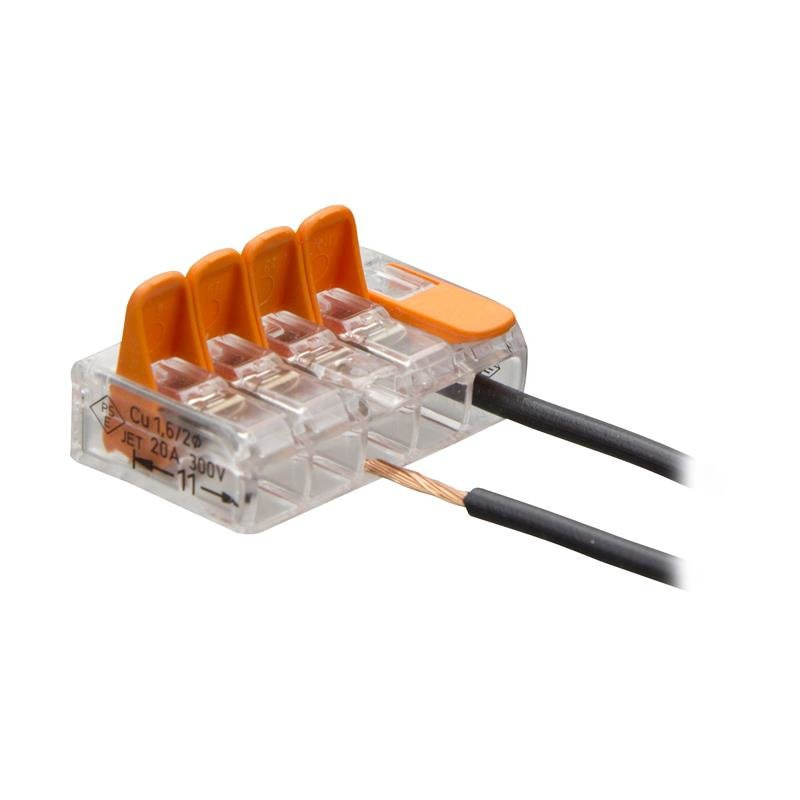

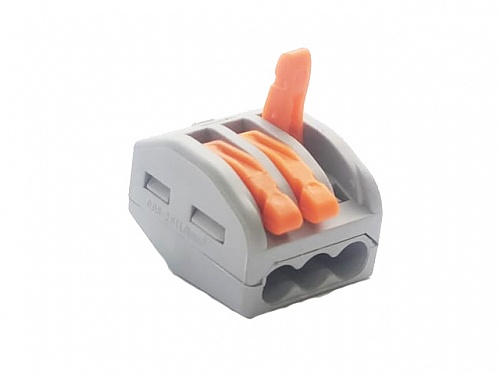

Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.

Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.

Клеммники Ваго — это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.

Монолитный способ соединения

Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление — заклёпочник. Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение. Затем шпилька отламывается, формируя заклёпку.

Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта — одноразовость и невозможность разъединения при ошибочном выполнении работы.

Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.

Соединение проводов пайкой

Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке. Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка — амальгама. Она сопротивляется химическому воздействию и припой к ней не пристаёт.

Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса. Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор. По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.

Специфика соединений при наружном монтаже

Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие.

В целях предотвращения замыкания используется зажимный комплект Орех.

В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.

Как соединить алюминиевый и медный провод


Как соединить медь с алюминием — чем лучше и надежнее.

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия. Для пайки удобно использовать самодельный тигель, представляющий из себя слегка доработанный паяльник в форме топорика.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al). После всех подготовительных работ, вставляете в гильзу ГМЛ провода с двух сторон. Все что осталось, это опрессовать данное соединение.

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

domikelectrica.ru

Как правильно соединить алюминиевый и медный провод между собой

При монтаже электропроводки иногда встаёт вопрос о соединении медного и алюминиевого провода. Этот вопрос особенно актуален при электротехнических работах в старом жилом фонде, где основная часть электросетей выполнена из алюминиевого провода. Как соединить алюминиевый и медный провод, чтобы избежать проблем с электропроводкой в дальнейшем будет рассмотрено в этом обзоре.

В чем сложность соединения медной и алюминиевой проводки напрямую

Как известно, причиной возникновения проблем прямого соединения меди и алюминия является электрокоррозионные процессы. В сухой окружающей среде ничего не случится и при прямом контакте, но при увеличенной влажности в месте соединения образуется короткозамкнутый гальванический элемент, в котором металлы начинает играть роль батарейки с «плюсом» и «минусом». Сам металл практически истаивает, в результате чего происходит разрыв сети с возможным коротким замыканием и возгоранием изоляции. Что в свою очередь может привести к пожару.

Для того чтобы этого избежать, для непрямого соединения медной и алюминиевой проводки используются различного рода контактные приспособления.

Все способы соединения можно разделить на 2 группы по наличию контакта проводов:

  1. Есть прямой контакт между проводами: скрутка, опрессовка, соединение заклепками, планками.
  2. Прямой контакт между проводами отсутствует: резьбовая фиксация, соединение разного рода клеммниками.

Важно! Для соединения алюминиевого и медного проводов рекомендуется использовать методы из второй группы. Допускается применять соединения из 1-ой группы при условии обработки медного провода. Например, его можно облудить припоем.

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

  • Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
  • Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
  • На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только  использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Изоляция концов провода колпачками с конусной пружиной

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Резьбовая фиксация

Надёжным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, в этом случае жилы зажимаются гайкой на резьбовой основе. Для того чтобы избежать прямого контакта, между оголёнными концами жил прокладывается шайба.

Достоинства этого метода соединения в простоте и универсальности. Таким способом можно соединить несколько электропроводов различного сечения. Но в тоже время этот вид соединения достаточно громоздок, кроме того его очень неудобно изолировать. Но, в тоже время, эта разновидность соединения требует только болта и гайки.

В первую очередь производится подготовка концов провода. Снимается изоляция на расстоянии 1–1.5 см от среза, после чего из оголённых жил делаются кольца диаметром чуть больше чем диаметр болта или заклёпки. Этими кольцами провод одевается на заклёпку или резьбовую часть болта. Между алюминиевым и медным кабелем прокладывается пружинная шайба, это необходимо для того чтобы между этими металлами не было прямого контакта. После чего соединение фиксируется затягиванием гайки или заклепочником.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины, при экономии длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше использовать клеммные коробки.

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Зажим провода металлической пластиной

Клеммники и клеммные коробки

Удобный и надёжный способ соединения. Клеммная колодка представляет собой планку из изолирующего материала, в которой размещены гнезда для провода. Фиксация провода в гнёздах осуществляется прижимными болтами. Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медного и алюминиевого провода достаточно лишь отвёртки.

Клеммная коробка представляет собой систему из нескольких отдельно размещённых клеммников, объединённых в одну конструкцию и имеющую несколько выводов.

Достоинствами этого способа соединения являются:

  • Простота монтажа, достаточно ножа электрика для зачистки концов провода и отвёртки для затягивания винтов;
  • Надёжность изоляции, очень часто при использовании клеммника или клеммной коробки дополнительная изоляция не требуется;
  • Нетребовательность к длине провода, для фиксации провода в клеммной коробке достаточно 1–2 см провода.

В тоже время для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Без распределительной коробки монтаж скрытой проводки недопустим. Но в этом случае можно использовать клеммную коробку для скрытого монтажа.

При работе с клеммной коробкой важно тщательно фиксировать концы провода в гнезде, особенно это касается алюминиевых проводов. Это особенно важно при монтаже коробки на улице или в помещении, в котором возможны колебания температуры.

Соединение пружинными и самозажимными клеммниками

В настоящее время выпускаются как клеммные колодки и клеммники многоразового применения, так и однократного использования.

  • пружинные клеммные колодки и клеммники многократного применения, имеют фиксирующую пружину, которую можно ослабить поднятием рычага, расположенного на корпусе прибора. Это позволяет достать или вставить провод без приложения усилий. Опускание рычага надёжно фиксирует жилы кабеля;
  • клеммники однократного применения автоматически зажимают провод при установке его в гнездо, извлечение провода потребует физического усилия, которое может повредить зажимную пружину, поэтому рекомендуется их однократное использование.

Как многоразовые, так и клеммники однократного применения выпускаются в широком ассортименте, в том числе с разным количеством подключаемых веток разводки, предназначенных для фиксации провода сечением от 0.08 мм² до 6 мм². В том числе, и в виде готовых к установке, клеммных коробок. Этот способ соединения алюминиевого и медного провода на настоящее время является наиболее оптимальным в плане надёжности и удобства использования.

Разрез пружинного клеммника и размещение соединения в распределительной коробке

Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от чего и получили своё название, но в настоящее время существует большое количество аналогов, в том числе и контрафактного происхождения. По этой причине необходимо приобретать пружинные клеммные коробки только в магазинах электротехники. При приобретении клеммных коробок на рынке существует большая вероятность приобрести некачественные изделия, не отвечающие заявленным требованиям.

Самозажимной клеммник WAGO

Для фиксации провода в клеммной коробке необходимо подготовить провода, для этого снять с их концов изоляцию, размер оголённой части должен быть не менее 0.5 см. После чего открытая часть жилы кабеля вставляется в нужное гнездо клеммной коробки и фиксируется в нем посредством пружинного зажима или винта. Необходимо отметить, что крепление в клеммной коробке обычно не требует дополнительной изоляции, но в тоже время при расположении их в стене, необходима распределительная коробка. Таким образом, пружинные клеммники обладают рядом преимуществ перед остальными видами соединений ввиду удобства подключения.

Выводы

Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.

Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.

Видео по теме

profazu.ru

Как соединить алюминиевый и медный провод

Электропроводка может состоять из проводов разных материалов: алюминия или меди, и в определённых ситуациях может понадобиться их совмещение. Принцип подключения ничем не отличается от соединения одинаковых проводов, так же как и метод соединения медного и алюминиевого провода, который можно выполнять любым способом. Однако, подключение напрямую сложно назвать надёжным и долговечным соединением.

Всё потому что алюминий в составе с медью окисляется, и возникает коррозия, которая портит качество подключения. Разные провода будут больше нагреваться, и под воздействием температуры плавиться, поэтому длительное использование прямого метода считается небезопасным для человека из-за риска воспламенения.

Особенности подключения разных проводов

Большинство людей, имеющих хоть какое-то отношение к проведению электромонтажных работ, известен факт, касающийся стыка медных и алюминиевых проводов: их соединять не советуется. Впрочем, многие люди об этом знают, однако все равно делают: авось как-нибудь продержится.

В результате получается, что медно-алюминиевая скрутка служит весьма и весьма недолгий век. В случае, когда соединение размещается на открытом воздухе или в комнате, где повышенная влажность, то срок службы подобной пары значительно сокращается.

А ведь ситуации, в которых требуется произвести соединение именно медных и алюминиевых проводов, далеко не редкость. В частности, подобное явление практически стало правилом при проведении ремонтных работ в помещениях с проложенной проводкой из алюминия.

В таких случаях решением проблемы станут специально изготовленные клеммники или соединения болтового типа, через которые и будет осуществляться контакт медного и алюминиевого проводов. За счет применения клеммного или болтового соединения устраняется прямой контакт между двумя металлами. Рассмотрим наиболее популярные варианты таких соединителей, не углубляясь в детали конструкции.

Пожалуй, один из наиболее ранних и протестированных способов – это использования клеммного соединения типа «орешек». Как нетрудно догадаться, причиной названия послужило внешнее сходство формы переходника с орехом.

Конструкция такого соединения представляет собой три пластины, которые зажимают провода между собой. Преимуществом такого вида соединений является отсутствие необходимости разорвать магистраль для установк отходящего провода. Нужно только открутить пару болтов, вложить между пластинами нужный провод, а затем вернуть болты на место. Отходящему проводу предназначено место между средней и третьей пластиной. После установки его на место соединение фактически завершено.

На втором месте по популярности размещаются пружинные клеммы экспресс-соединения. Как следует из названия, их использование предоставляет максимальную быстроту соединения. И в самом деле, для выполнения соединения потребуется лишь зачистить концы медного и алюминиевого проводов, а затем вставить их в отверстия и зафиксировать.

Внутри такого клеммника находится специальная смазка, препятствующая окислению проводов. Следует учесть, что подобные переходники наиболее подходят для цепей освещения или иных участках с небольшой нагрузкой. К примеру, использование его в силовой цепи может вызывать перегрев контакта и его разрыв.

Достаточно широкое применение нашли и клеммные колодки. Выглядит она как планка, на которой находятся клеммники. Для подключения к ней провода требуется выполнить зачистку проводника, а затем зафиксировать его в отверстии с помощью крепежного винта. Соответственно, другой провод вставляется в другое отверстие.

Допустим вариант, при котором провода из меди и алюминия будут соединяться болтовым соединением. Для этого необходимо на болте между проводниками из разных металлов поместить специальную анодированную шайбу, предотвращающую непосредственный контакт материалов.

Следует иметь в виду, что монтажными работами должны заниматься специалисты соответствующего профиля. В дальнейшем следует выполнять регулярную проверку винтовых и болтовых соединений: для провода из алюминия это два раза в год, для медных участков – один раз в 2 года.

Для этого стоит напрячь свою память и вспомнить школьный курс химии и физики. Для начала, вспомним, что такое гальванический элемент. Проще говоря, гальваническим элементом является простая батарейка, которая генерирует электрический ток. Принцип его появления основывается на взаимодействии двух металлов в электролите. Так вот, скрутка между медным и алюминиевым проводом и будет такой же батарейкой.

Гальванические токи быстро разрушают материал. Правда, в сухом воздухе их появление исключается. И если сделать скрутку к розетке, то она не развалится за несколько часов. Однако впоследствии неприятности такой проводке обеспечены.

С течением времени материалы, из которых сделаны провода, разрушаются, вместе с этим постоянно возрастает сопротивление. Если к розетке подключат мощный потребитель тока, то скрутка начнет нагреваться.

При регулярном использовании такой розетки, возрастает угроза пожара. Поэтому соединять алюминиевый проводник с медным строжайше запрещено. Однако, возникают экстренные ситуации, когда сделать такое соединение просто необходимо.

Как соединить медные и алюминиевые провода

Ни для кого не секрет, что медные и алюминиевые провода соединять не рекомендуется. Но многие, даже зная это, все равно пренебрегают этим, надеясь на русское «авось пройдет». В итоге, такая скрутка из пары медь-алюминий проживет весьма недолго. А если соединение находиться на улице или в помещении с повышенной влажностью, то срок жизни такой пары в разы меньше.

Но довольно-таки часто возникают ситуации, когда нам необходимо соединить медную и алюминиевую электропроводку. Часто такая ситуация возникает при ремонте электропроводки в домах, где проложена алюминиевая проводка.

Выйти из этой ситуации нам помогут специальные клеммники и болтовые соединения, посредством которых мы и соединим медные и алюминиевые провода. Применяя клеммные и болтовые соединения, мы не допускаем прямого контакта пары медь-алюминий.

Не особо вдаваясь в конструктивные особенности клеммных зажимов, рассмотрим наиболее применяемые из них. Одними из старых и проверенных способов соединения проводов являются клеммные соединения типа «орешки». Название свое они получили, из-за внешнего сходства с орехами.

Соединения этого типа состоят из трех пластин, между которыми, собственно, и зажимаются провода. Одним из преимуществ данного типа соединения является то, что для соединения отходящего провода, нет необходимости разрывать магистраль. Достаточно просто открутить 2 болта, вставить между двух пластин провод, и закрутить болты на место. Отходящий провод вставляется между средней и оставшейся пластиной. Все, соединение готово.

Следующим по популярности можно назвать соединения типа WAGO. Данные соединительные клеммы позволяют произвести соединение проводов из алюминия и меди. Достаточно просто зачистить провода на 10-15 мм, вставить в отверстие клеммника, и все, очередное соединение готово к работе.

Внутренность клеммника наполнена специальной смазкой, которая не позволяет окисляться проводам. Использовать такой тип соединений рекомендуем в цепях освещения. Использование данных соединений в силовых цепях не рекомендуем, так как большая нагрузка может привести к нагреву пружинистых контактов, и как следствие к плохому контакту.

Еще одним популярным соединением являются клеммные колодки. Внешне они представляют собой планку с клеммничками. Достаточно зачистить конец провода, вставить в одно отверстие и зажать винтом. В другое отверстие вставляется зачищенный конец второго провода. Данные клеммники также позволяют соединять провода из разных металлов.

Болтовые соединения проводов. Данный тип соединения также можно использовать, если вам необходимо соединить медный и алюминиевый провода. При монтаже соединения, необходимо между медным и алюминиевым проводом установить металлическую анодированную шайбу.

Все монтажные работы должен проводить специалист. Все винтовые и болтовые соединения необходимо проверять: для алюминиевых проводов – раз в полгода, для медных – достаточно раз в два года.

Как спаять алюминий с медью? Теоретически это возможно, но практически не имеет никакого смысла. Такая пайка требует специальных флюсов, более высокой температуры (большой риск перегреть провода) и со временем в месте соединения разовьётся электрохимическая коррозия.

Соединение скруткой

Скрутка была раньше наиболее распространенным вариантом соединения проводов при монтаже. Это вызвано простотой действия, которое не требует от исполнителя высокой квалификации. Однако, при соединении проводов из разнородных металлов, этот вариант совершенно недопустим!

Когда происходят температурные колебания окружающей среды, в скрутке между проводами появляется зазор, из-за которого сопротивление контакта увеличивается, происходит нагревание соединения, окисление проводов. В результате, полностью нарушается контакт между проводниками.

Естественно, такое событие происходит не сразу, но, если требуется долговременная надежная работа электросети, тогда соединение скруткой применять нельзя, следует его заменить иным, более надежным. Достаточно надежный контакт получится, если предварительно проводник из меди залудить припоем.

Таким способом можно скручивать провода с разными диаметрами, даже когда у одного много жил, а у другого только одна. При наличии нескольких жил требуется предварительно покрыть их припоем, после чего получится одна жила.

В выполняемой скрутке должно быть минимум три витка при толстом проводе, и не меньше пяти, если диаметр проводника до 1 мм. Скрутку требуется делать таким образом, чтобы провода обвивали друг друга, а не один провод обвивался вокруг другого.

Резьбовое соединение

Если соединить медный и алюминиевый проводник винтом с гайками, получится самый надежный контакт, способный обеспечивать проводимость весь срок эксплуатации электропроводки. Такое соединение легко разбирается, а также позволяет монтировать много проводников. Их количество ограничивает лишь длина винта.

Резьбовым соединением успешно крепится любое сочетание металлов. Основное правило – не допускать, чтобы появлялся непосредственный контакт алюминия и меди, а также устанавливать под гайки пружинные шайбы. Чтобы правильно организовать резьбовое соединение, требуется оголить проводники на длину, которая вчетверо больше диаметра винта.

При наличии окисла на жилах, их до блеска зачищают, и формируют колечки, в которые можно вставить винт.

    Затем надевают на винт:
  1. пружинную шайбу;
  2. простую шайбу;
  3. колечко проводника;
  4. простую шайбу;
  5. колечко второго проводника;
  6. простую шайбу;
  7. гайку.

Путем завинчивания винта, стягивают весь пакет, пока выпрямится пружинная шайба. Чтобы соединить тонкие проводники, достаточно использовать винт М4. При многожильном медном проводе, сначала лучше покрыть колечко припоем.

Одной из новинок электротехнического рынка стали колодки (статья «Клеммники для распаечных коробок»), оснащенные зажимом Wago от немецкого производителя.

    Они встречаются двух исполнений:
  • Одноразовые конструкции – провод вставляется и после его уже невозможно изъять.
  • Многократного применения – присутствует рычажок, с помощью которого допускается вставка и выемка проводника.

Пружинные колодки удобны для соединения проводов внутри распределительных коробок, подключения люстр. Достаточно вставить с усилием в отверстие на коробке провод, чтобы он зафиксировался надежно. Колодка Wago – современное приспособления для надежного и быстрого соединения проводов, но ее применение обходится дороже, нежели остальные варианты.

Следует учесть один неприятный момент, связанный с колодками Wago. В продаже часто встречаются подделки, с виду очень похожие на оригинал, но гораздо худшего качества. Такие зажимы не обеспечат хорошего контакта, а иногда и провод в них вставить не получится. Поэтому к покупке нужно отнестись очень внимательно.

Неразъемное соединение

Всеми преимуществами резьбового способа обладает неразъемное соединение. Единственный его недостаток – невозможность последующей разборки без разрушения заклепанного узла, а также необходимость иметь специальный инструмент. Для соединения заклепкой проводников, их готовят аналогично тому, как при резьбовом соединении. Колечки выполняют такие, чтобы заклепка в них проходила свободно.

Сначала на заклепку надевают алюминиевый проводник, потом пружинную шайбу, затем медный провод, и в завершение – плоскую шайбу. Стальной стержень заклепки помещают в инструмент, и сжимают до щелчка его ручки. Соединение готово. Надежность неразъемного варианта соединения достаточно высокая.

Подобным способом успешно выполняют сращивание поврежденных в стене при ремонте алюминиевых проводов, организуя дополнительную медную вставку. Обязательно требуется надежно изолировать оголенные части полученного соединения.

Электрохимическая коррозия

Любой электрик подтвердит, что медь с алюминием соединять вместе нельзя, и такое утверждение будет правильным. Что происходит, когда соприкасаются два таких разных проводника? Пока отсутствует влажность, соединение будет надежным. Однако, в воздухе всегда присутствует водяной пар, который становится виновником того, что контакт разрушается.

Каждый проводник имеет собственный электрохимический потенциал. Такое свойство материалов широко используется, на его основе создаются аккумуляторы и батарейки. Однако, при проникновении между металлами влаги, образуется гальванический элемент, который накоротко замкнут.

Протекающий по нему ток разрушает в соединении один из металлов. Самый простой выход – покрыть припоем из смеси олова и свинца медный провод, тогда смело можно допускать его контакт с алюминиевым, причем используя любой вариант соединения! Присоединять к старой алюминиевой проводке медные провода совсем не сложно. Главное в этом процессе – четко соблюдать технологические требования.

Как правильно соединить медный и алюминиевый провод

Можно соединить медную и алюминиевую жилы с помощью винта, гайки и трех шайб, одна из которых – пружинная. Зачистите соединяемые провода. На болт наденьте гроверную шайбу, потом простую. Алюминиевую жилу согните колечком и наденьте следом. Накиньте простую шайбу. Наденьте согнутый кольцом медный провод. Теперь затягивайте соединение гайкой до полного выпрямления пружинной шайбы.

Более удобный способ соединения жил из разных материалов – клеммные колодки. Это изделие имеет корпус из пластика, шину и клеммы. Достаточно зачистить провод на длину 5 мм, заправить в клемму и затянуть винт. Контакт двух проводников исключен самой конструкцией клеммной колодки. Соединение необходимо помещать в распределительную коробку.

Самый быстрый и простой способ соединения проводов – пружинные клеммники Wago. Различают одноразовые и многоразовые изделия. Как понятно из названия, первые можно использовать только один раз: вставил зачищенный от изоляции конец – готово. Чтобы поменять схему сети придется срезать клеммник и соединять жилы уже другим изделием. Многоразовые «Ваго» позволяют вставлять и извлекать провода многократно.

Если кто-то до сих пор считает, что для соединения проводов нет ничего лучше, чем зачистить их концы ножом, скрутить, и замотать изолентой, то он отстал от жизни. Сегодня уже есть масса альтернативных приспособлений, значительно облегчающих процесс соединения проводов, и при этом довольно надежных. Времена скруток скоро канут в лету, ибо на смену им приходят разнообразные клеммы.

Чем хороши клеммы? Как, например, алюминиевый провод соединить с медным, чтобы соединение было надежным и долговечным? Скручивать медь с алюминием категорически нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не важно какой величины ток будет проходить через скрутку, она разрушится рано или поздно, а если ток будет больше, включения – выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше.

В конце концов, это чревато пожаром, или в лучшем случае – запахом расплавленной изоляции. Клеммы в данной ситуации спасли бы, и до разрушения места контакта дело бы не дошло.

Наиболее простое решение – поставить полиэтиленовый клеммник. Полиэтиленовые клеммники продаются сегодня в каждом магазине электротоваров и не отличаются дороговизной. Внутри полиэтиленового каркаса расположены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются двумя винтами. При желании можно отрезать сколько нужно трубочек в полиэтилене и соединить сколько пары проводов.

Однако не все так радужно, алюминий течет под давлением винта при комнатной температуре, поэтому периодически, раз в год, нужно будет подтягивать соединение. В остальном, если дело касается соединения медных проводников, все будет в порядке.

Если своевременно не подтянуть шатающийся в клеммнике алюминиевый провод, то потерявший былой контакт конец провода будет искрить и нагреваться, а это чревато пожаром. Нельзя зажимать в такой клеммник многожильные провода без вспомогательных штыревых наконечников, о которых поговорим далее.

Если просто зажать многожильный провод в такой клеммник, то давление винта на тонкие жилы, в сочетании с вращением и неровной поверхностью, приведет к тому, что часть жил придет в негодность, а это грозит перегревом. Если же многожильный провод подходит плотно по диаметру гильзы – это наиболее допустимый вариант соединения, ведь риска нарушения соединения меньше.

В итоге можно заключить, что полиэтиленовые клеммники хороши для одножильных, и только для медных проводов. Если требуется зажать многожильный, придется надевать вспомогательный наконечник, о котором будет сказано позже.

Следующий вариант удобных соединительных клемм – клеммы на пластиковых колодках. Такие клеммные колодки оснащаются еще и прозрачными крышками, которые можно при желании снять. Крепление осуществляется очень просто: зачищенный конец провода засовывается между прижимной и контактной пластинами, и прижимается посредством винта.

В чем преимущества таких клеммников? Во-первых, в отличие от полиэтиленовых клеммников, пластиковые клеммники имеют ровный стальной прижим, здесь нет прямого давления винта на жилы. Прижимная часть имеет выемку под провод. В итоге, эти клеммники применимы для соединения групп как одножильных, так и многожильных проводов. Почему групп? Потому что данный клеммник разрезать, как полиэтиленовый, не получится.

Далее – клеммы самозажимные (так называемые ваги для соединения проводов), примером которых может служить серия 773 от WAGO. Это экспресс-клеммы для быстрого одноразового монтажа проводки. Провод засовывается до конца внутрь отверстия, и там его автоматически фиксирует прижимная пластина, придавливающая жилы к специальной луженой шинке. Прижимное усилие сохраняется все время, благодаря материалу прижимной пластины.

Эти экспресс-клеммы являются одноразовыми, но в принципе вытащить провод можно, тихонечко вращая его в процессе вытаскивания. Но если вытащить провод, то очередное соединение лучше делать уже в новом зажиме, благо, они не дорогие, в 10-20 раз дешевле клеммных колодок.

Внутренняя медная пластина имеет лужение, и позволяет фиксировать хоть алюминиевые, хоть медные провода. Прижимное усилие сохраняется непрерывно, и провод не придется поджимать раз в год, как это происходит с клеммниками.

Внутри имеется также смазка на базе кварцевого песка с техническим вазелином, для абразивного, устраняющего оксидную пленку, действия на поверхность провода, предотвращающего, благодаря вазелину, ее появление вновь. Данные экспресс-клеммы бывают прозрачными и непрозрачными. В любом случае, пластик не поддерживает горение.

Фирменные экспресс-зажимы WAGO подходят для соединений с предполагаемым током до 25 А. Клеммы других производителей могут пострадать от нагрева, например, ослабнет прижимное усилие пружинных контактов, поэтому используйте только фирменные, хорошо себя зарекомендовавшие, клеммы.

В качестве многоразовых клемм подходит 222 серия от WAGO. Это клеммники с рычажковыми зажимами. Здесь также можно зажимать провода различных типов. Процесс крепления прост: поднимается рычажок, всовывается конец зажимаемого провода, нажимается рычажок – происходит фиксация.

Зажим этот многоразовый. При поднятии рычажка, фиксация снимается, можно вытащить один провод, и вставить другой. Этот тип клеммы идеален для многоразового переконфигурирования групп проводников. Выдерживает без перегрева токи до 32 ампер. Конструкция зажима немного похожа на одноразовый экспресс-зажим, отличие опять же в возможности многократного переключения соединяемых проводников.

Далее рассмотрим соединительные муфты типа «скотч-лок». Это одноразовые соединительные муфты для проводов, рассчитанных на малые токи. При помощи скотч-локов можно соединять телефонные провода, маломощные светодиодные светильники и т. д. Суть данного крепежа – врезной контакт.

Несколько проводов, прямо в изоляции, вставляются в муфту, затем производится обжим при помощи пассатижей. Монтажники структурированных кабельных систем обожают скотч-локи. Скотч-локи позволяют соединять провода без необходимости их зачищать. Пластина с режущими контактами просто врезается в изоляцию, и приходит в соприкосновение с проводником, с жилой.

Скотч-локи бывают на две и на три жилы. Особенность таких клемм в том, что они дешевы, водонепроницаемы, универсальны, и не требуют зачистки концов, а обжимаются простыми плоскогубцами. Внутри муфты присутствует гидрофобный гель для защиты контактов от влаги и коррозии. При необходимости замены соединения, скотч-лок просто вырезается вместе с кусками проводов, и ставится новый.

Когда нужно соединить несколько проводов в один мощный узел, например, просто объединить их, или для укладывания на клеммник, применяют гильзы. Гильзы используют чаще всего универсальные, это обычно луженые медные гильзы в форме трубок, либо в форме плоских наконечников с крепежным отверстием.

Провода вставляются в гильзу, и обжимаются специальным инструментом – кримпером. Кримпер – это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения. Гильзы в форме плоского наконечника с отверстием удобны когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники. Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили. Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Рекомендации по соединению

Почему соединять медные и алюминиевые провода напрямую категорически запрещено? Алюминий – металл с высокой окисляемостью. Это процесс образования на его поверхности окисной плёнки, имеющей очень высокое сопротивление, что естественно не может не сказываться на токопроводимости такого соединения. Медные провода менее подвержены окислению, вернее, окисная плёнка на них имеет гораздо меньшее сопротивление, чем окисная плёнка на алюминиевых проводах, поэтому на токопроводимости это сказывается очень незначительно.

Поэтому при соединении медных и алюминиевых проводов электрический контакт фактически происходит через окисные плёнки меди и алюминия, имеющие разные электрохимические свойства, что существенно может затруднять токопроводимость в этом месте соединения. На улице, под влиянием атмосферных осадков и прохождения через соединение электрического тока происходит процесс электролиза. Результат – образование в месте соединения раковин, нагрев и искрение контактов – повышенная пожароопасность соединения.

    Существуют следующие варианты соединения медных и алюминиевых проводов:
  1. Соединения медных и алюминиевых проводов на улице или в помещении допускаются только с использованием специальных переходников – клеммников. Хорошим решением для соединений на улице будет использование зажимов ответвительных для СИП («проколы») с пастой, защищающей поверхность проводов от окисления.
  2. Неплохой вариант – ответвительные сжимы («орешки») – соединение проводов в них происходит через промежуточную пластину внутри, т. е. исключается прямой контакт меди с алюминием.
  3. В помещении целесообразно применение самозажимных клеммников Wago с пастой, препятствующей окислению алюминиевых проводов. Это быстрый способ соединения медных и алюминиевых проводов, не требующий дополнительной изоляции. Благодаря своим небольшим размерам, самозажимные, винтовые или пружинные клеммники очень удобны для соединений проводов в распаячных коробках.
  4. Наконец, при отсутствии под рукой клеммника или «орешка» – ситуации бывают разные, куда надежней вместо обычной скрутки медного и алюминиевого проводов стянуть их болтом и гайкой, проложив между ними шайбу, которая исключит прямой контакт меди и алюминия. Такое соединение по своей надёжности контакта уступит выпускаемым клеммникам или «орешкам», разве что, своей громоздкостью – его более затруднительно расположить в распаячной коробке. При использовании такого способа, стоит отметить так же о необходимости хорошего изолирования соединения.
Использование скруток или клеммников

При соединении проводников необходимо принимать во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (в частности, медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок) чётко сказано о запрете на соединение проводов методом скрутки: ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями.

Как видим, ПУЭ разрешает всего 4 вида соединений проводов, и скрутки среди них нет (кроме случаев, когда скрутка предварительная, например, перед пайкой или сваркой). Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников – нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности – снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

    Вот основные и наиболее распространённые среди них:
  • Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным – 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А). Такие клеммники очень удобны в монтаже, сильно сокращая его время – не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
  • Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Для алюминиевых проводов такие клеммники лучше не использовать – в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2. Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.

Расчет сечения провода, кабеля

Материал изготовления и сечение проводов (правильнее будет площади сечения проводов) является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и кабелей. Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения проводов и кабелей, являются Правила Устройства Электроустановок (ПУЭ). Неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» – силовых групп медного кабеля или провода с сечением жил 2,5 мм2 и для осветительных групп – с сечением жил 1,5 мм2. Если в доме имеются приборы большой мощности, например, электроплиты, кухонные вытяжки, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм2 способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

Расчет площади сечения алюминиевых жил проводов и кабелей. При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2 мм2 максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм2 – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В, будет выше, чем для приборов, работающих от напряжения 380 В.

Вообще, для более точного расчета нужных сечений жил кабелей и проводов необходимо руководствоваться не только мощностью нагрузки и материалом изготовления жил; следует учитывать также способ их прокладки, длину, вид изоляции, количество жил в кабеле и т. д.

Источник: my-electro.net, electricvdome.ru, electrik.info, my-kvartira.com, elektrika-ok.ru, elektrika-ok.ru, pandia.ru

first-apartment.ru

Как соединить медный и алюминиевый провод — обзор популярных способов

До сих пор существует немалое количество помещений, где электрическая проводка изготовлена из алюминия. При этом современные системы основаны на применении меди в качестве проводника. Именно поэтому актуальна проблема стыковки проводов из этих разнородных материалов. О том, как состыковать провода из меди и алюминия пойдет речь ниже.

Нередко можно встретить высказывания о том, что медь и алюминий нежелательно соединять в одно целое. С точки зрения совместимости материалов — это справедливые утверждения. А что насчет соединения меди и оцинковки или стали и серебра? Существует множество вариантов металлических пар, и запомнить, какие из них совместимы между собой, а какие нет, сложно. Для упрощения задачи существуют специальные таблицы, одна из которых представлена ниже.

Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.

Для понимания вопроса нужно знать, какие процессы происходят при касании друг друга разных проводников электричества. Если влажность отсутствует, контакты в любом случае будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая и нарушает соединения.

Каждому проводнику электричества присущ некоторый электрохимический потенциал. Данное обстоятельство применяется человеком для практических целей, к примеру, на основе разных потенциалов работают аккумуляторы и батарейки.

При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, происходит деформация одного из электродов. Точно также разрушается и один из двух металлов. Таким образом, чтобы определить совместимость металлов, нужно иметь информацию об электрохимическом потенциале всех участвующих в реакции материалов.

Что будет, если медь соединить напрямую с алюминием

По техническим регламентам разрешается механическая стыковка металлов, если электрохимическое напряжение между двумя материалами не выше 0,6 мВ. К примеру, из таблицы, приведенной выше, можно установить, что в случае соединения алюминия и меди электрохимический потенциал равен 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюминием (0,20 мВ).

И, тем не менее, если очень нужно, то можно соединить и такие не совсем совместимые материалы, к каковым относятся медь и алюминий. О том, как соединить медные и алюминиевые провода, пойдет речь ниже.

к содержанию ↑

Обзор способов соединения

Используется несколько способов соединения алюминиевых и медных проводов. Причем в каждом из описываемых случаев понадобятся специальные приспособления. Рассмотрим каждый тип стыковки по отдельности.

Болтовое соединение

Данный тип соединения наиболее распространенный, поскольку отличается простотой и дешевизной. Если все делать правильно, проводное соединение с помощью гаек и болтов обеспечит надежный контакт на весь срок эксплуатации проводки и электрических приборов. К тому же всегда можно разобрать соединение, присоединить дополнительные проводники и т.п. Благодаря резьбовому соединению, теряется актуальность электрохимической несовместимости металлов, появляется возможность состыковать алюминий и медь, толстые и тонкие провода, многожильные и одножильные. При этом важно избегать прямого контакта между разнородными материалами, делая прокладки из пружинных шайб.

Для выполнения работы понадобится болт и гайка, а также шайба (она должна быть изготовлена из анодированной стали).

Соединение выполняется следующим образом:

  1. Снимаем с проводов изоляционный слой на небольшую длину (примерно на четыре диаметра болта). Также выполняем зачистку проводника, особенно если его жилы подверглись окислению. Формируем колечки из жил.
  2. Вначале к болту в один обхват прикручивается алюминиевый проводник.
  3. Надеваем шайбу.
  4. Теперь черед медного проводника. Также прикручиваем его в один оборот.
  5. Далее навинчиваем гайку таким образом, чтобы добиться надежного соединения.

Обратите внимание! Если стыковка осуществляется для эксплуатации в помещении, где по техническим условиям имеется вибрация, для качественного результата понадобится дополнительная гайка.

к содержанию ↑
Клеммы

Существует несколько вариантов клеммных соединений. Одним из вариантов являются так называемые «орешки». Столь необычное название клеммников происходит из-за их внешнего сходства с орехами. Выпускается несколько разновидностей клемм-«орешков».

Наиболее примитивная по своему устройству модель имеет внутри три разграничительные пластинки. Проводники располагаются между пластинками. Таким образом, удается избежать непосредственных контактов между разнородными материалами. При этом «орешки» позволяют сохранять подводящий контур электроцепи.

Чтобы добиться целостности контура, необходимо зачистить подводящий проводник от изоляционного слоя, отвинтить пару болтов, установить между пластинок оголенный провод и снова закрутить болты. С отводящих концов нужно удалить изолятор, а затем направить провода в отверстия, расположенные перпендикулярно по отношению к подводящему каналу. Далее проводники фиксируются между другими разграничительными пластинками.

Имеется на рынке и более сложная модель, конструкция которой устроена таким образом, что в разделке проводников отсутствует надобность. Дело в том, что пластинки устройства содержат зубчики, которые при сдавливании их болтами просто разрывают изоляционный слой. Описанный вариант стыковки считается очень надежным.

Есть еще один вариант клеммников — обычные колодки. Устройство представляет собой планку с клеммами. Для соединения двух разнородных материалов нужно зачистить их концы и направить провода в клеммы. Концы фиксируются болтами, которые находятся поверх клеммных отверстий.

к содержанию ↑
Клеммные колодки Wago

Соединение медных и алюминиевых проводов можно осуществить при помощи клеммных колодок Wago. Данное устройство относится к вышеупомянутым клеммам, однако о колодках Wago следует рассказать чуть подробнее ввиду их популярности среди покупателей.

Wago выполняется в двух вариантах: одноразовые с несъемным проводом и многоразовые — с рычагом, который дает возможность неоднократной установки и удаления проводника.

Обратите внимание! Клеммники Wago рекомендуется применять только в осветительных приборах. Если нагрузка будет слишком велика, контактная пружина перегревается, в результате чего нарушаются контакты между проводниками и пластинками.

Wago используется для всех видов одножильных проводов, сечение которых находится в промежутке между 1,5 и 2,5 квадратными миллиметрами. Колодку можно применять в распредкоробках с силой тока до 24 ампер. Однако на практике считается, что 10 ампер более чем достаточно и большие показатели приведут к перегреву.

Для соединения проводников нужно с усилием направить один из них в колодочное отверстие, в результате чего он там надежно закрепится. Для изъятия проводника из отверстия также понадобится приложить усилие. Следует иметь в виду, что в результате удаления провода из одноразового клеммника контакт может деформироваться, поэтому в следующий раз надежный контакт не гарантирован.

Гораздо более удобно использовать многоразовое устройство Wago. Характерная особенность такого клеммника — наличие оранжевого рычага. С помощью подобного приспособления можно состыковывать или разъединять все виды проводов с сечением от 0,08 до 4 квадратных миллиметров. Допустимый уровень тока — 34 ампера.

Для создания соединения нужно удалить с провода изоляцию на 8-12 миллиметрах, поднять кверху рычаг, направить провод в отверстие клеммника. Далее возвращаем рычаг в обратное положение, фиксируя тем самым провод в клемме.

Единственный существенный недостаток Wago — более высокая стоимость в сравнении с традиционными клеммами.

к содержанию ↑
Заклепки

Этот способ стыковки разнородных проводников напоминает болтовой. Однако вместо гайки и болта применяется заклепка, образующая неразъемное соединение. Иными словами, после фиксации удалить заклепку без ее порчи уже нельзя.

Для выполнения стыковки зачищаем оба проводника от изоляционного материала, а также загибаем провода в колечки. Далее нанизываем на заклепку одно из колечек, после этого надеваем стальную шайбу, затем вновь нанизываем колечко, но уже второго проводника.

Заклепка с одной из сторон имеет шляпку. Теперь нужно расплющить вторую сторону, сформировав этим вторую шляпку, которая и будет выступать в качестве крепления. Деформация заклепки осуществляется либо молотком, либо специальным инструментом, схожим с плоскогубцами. Методика стыковки заклепками позволяет получить очень качественное соединение.

к содержанию ↑
Паяльник

При желании можно спаять два разнородных металла. Однако при этом понадобится соблюдение некоторых технологических нюансов.

Насчет меди никаких проблем с пайкой не будет, а вот с алюминием дело обстоит сложнее. Дело в том, что в результате пайки и под влиянием кислорода на металлической поверхности появляется амальгама. Данный сплав-пленка невероятно химически устойчив, из-за чего у него не возникает адгезии с припоем. Чтобы устранить пленку понадобится раствор медного купороса, батарейка «Крона» и фрагмент медной проволоки.

На проводе из алюминия зачищаем участок под пайку, а после этого наносим туда немного купороса. Алюминиевый провод закрепляем на отрицательном полюсе батарейки, а медную проволоку крепим одним концом на положительном полюсе, а другой конец кладем в медный купорос. Спустя какое-то время алюминий покроется медным слоем, на который и можно напаять медный проводник.

к содержанию ↑

Качество соединения

В большинстве рассмотренных ранее случаев применятся жесткое закрепление очищенных от изоляционного слоя проводников. Однако при стыковке меди и алюминия необходимо принимать во внимание один важный технологический нюанс: алюминий под влиянием нагрузки приобретает пластичность, как выражаются специалисты, начинает «течь». В результате этого процесса происходит ослабевание соединения, а потому болты нужно регулярно подтягивать. Если вовремя не выполнять подтяжку болтов, клемма может просто загореться из-за сильного перегрева.

к содержанию ↑

Полезные советы

Существует ряд правил, придерживаясь которых, можно добиться качественного соединения:

  1. Проводники с множеством жил нельзя зажимать слишком сильно. В таких проводах жилы слишком тонкие, они легко рвутся под влиянием сдавливания. Следствием разрывов становится перегрузка на оставшиеся жилы, из-за чего возможно возгорание.
  2. Немаловажно правильно подобрать клемму с учетом сечения проводника. Если канал слишком узкий, проводник не поместится, а если широкий — будет выпадать.
  3. Латунные гильзы и клеммы очень хрупкие, поэтому не стоит слишком сильно их зажимать.
  4. Следует внимательно относиться к маркировке, где подсказана максимально возможная сила тока. Причем данного показателя лучше не достигать, ограничиваясь не более чем 50 % нагрузкой.

Обратите внимание! Не рекомендуется покупать безымянные товары китайского производства. Соединители — слишком важная деталь, чтобы на них экономить. Лучше всего отдавать предпочтение изделиям известных фирм (в качестве примера можно привести швейцарскую компанию «ABB»).

к содержанию ↑

Многожильные провода

Как уже говорилось ранее, проводники с множеством жил нельзя сильно пережимать. Для соединения многожильных проводов чаще всего используются гильзы или обычные скрутки. Об этих методах далее расскажем чуть подробнее.

Гильзы

Гильза представляет собой защитный колпачок из пластика, под которым находится полый металлический наконечник. Прежде всего, необходимо удалить изоляционный слой с проводника. Далее жилы скручиваются в одно целое, и получившаяся «косичка» направляется в гильзу. Далее гильза обжимается (для этой операции подойдут пассатижи). Наконечник гильзы вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.

к содержанию ↑
Скрутка

Среди электриков-профессионалов скрутка не пользуется почтением. Однако бывают ситуации, когда скрутка — наиболее удобный способ выхода из положения (к примеру, для создания временного соединения или при отсутствии необходимых материалов).

Итак, скрутка из меди и алюминия разрешается лишь после основательной зачистки алюминиевой поверхности. Если медный проводник имеет много жил, все имеющиеся жилы нужно собрать в одну «косичку». Также медь нужно покрыть припоем — это улучшит контакт.

При скручивании важно не допустить разрыва жил. Концовки лучше всего прикрыть изолирующими защитными колпачками, приобрести которые можно в любом магазине хозтоваров.

Обратите внимание! Скрутка недопустима в помещениях с влажным воздухом.

Итак, в соединении медных и алюминиевых проводников нет ничего сложного. Нужно только помнить о цене ошибки: неправильно соединенные провода могут стать причиной не только отказа электробытовой техники, но и пожара.

Как соединить медный и алюминиевый провод — обзор популярных способов

220.guru

Как правильно соединять алюминиевые провода с медными в электропроводке

В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки. При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается. Это приводит к нагреву места соединения и разрушению контакта.

Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.

Способы соединения алюминиевых проводов с медными

Подключать медные провода к уже существующей проводке из алюминиевых проводов, не так сложно, как кажется на первый взгляд. Главное соблюдать технологию.

Соединение скруткой

Скрутка, хотя правилами ПУЭ в настоящее время запрещена, является одним из самых распространенных способов соединения проводов в быту, благодаря простоте и не требующая дополнительных затрат. Но при соединении разнородных металлов, скрутка является и самым низко надежным способом соединения проводников.

При колебаниях температуры окружающей среды, из-за линейного расширения металлов, между проводами в скрутке образуется зазор, увеличивается сопротивление контакта, начинает выделяться тепло, провода окисляются, и контакт в конечном итоге между проводниками полностью нарушается. Конечно, это происходит спустя не один год, но, тем не менее, если планируется надежная долговременная работа электропроводки, то соединение проводов скруткой лучше заменить более надежным, например резьбовым или с помощью клеммных колодок.

Но если возникла необходимость скрутить провода, то скрутку нужно выполнять таким образом, чтобы проводники обвивали друг друга, а не один обвивал другой. На фотографии слева показана скрутка, которую делать недопустимо, так как не будет, обеспечена достаточная механическая прочность соединения. Скрутку медного проводника и алюминиевого без принятия мер по дополнительной герметизации ее не допустимо. Герметизировать скрутку можно любым водостойким защитным лаком.

Максимально надежное соединение медного и алюминиевого проводников получится, если медный провод предварительно залудить припоем. На правой фотографии скрутка медного и алюминиевого проводов выполнена правильно. Соединять провода можно разного диаметра, многожильный провод с одножильным проводом. Только многожильный провод необходимо предварительно пролудить припоем, сделав, таким образом, его одножильным. Витков в скрутке должно быть не менее трех для толстого провода и не менее пяти для тонкого, диаметром менее 1 мм.

Резьбовое соединение алюминиевых проводов с медными

Соединение проводов, при правильном выполнении, с помощью винтов и гаек является самым надежным и способно обеспечивать надлежащий контакт на протяжении всего срок службы электропроводки и подсоединенных электроприборов. Легко разбирается и позволяет соединять любое количество проводников, ограниченное только длиной винта. С помощью резьбового соединения можно успешно соединять провода в любом сочетании, алюминиевые и медные, тонкие и толстые, многожильные и одножильные. Главное, не допускать непосредственного контакта проводов из меди и алюминия, и устанавливать пружинные шайбы.

Для того, чтобы выполнить резьбовое соединение необходимо снять с проводников изоляцию на длину, равную четырем диаметрам винта, если жилы окисленные, то зачистить металл до блеска и сформировать колечки. Далее на винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

В настоящее время широкое распространение получил способ соединения проводов с помощью клеммной колодки. Конечно, этот вид соединения проводов по надежности уступает соединению с помощью винта и гайки, но имеет ряд преимуществ. Позволяет надежно и быстро соединять алюминиевые провода и медные между собой в любом сочетании, не требуется формировать на концах проводов колечки, не нужно соединение изолировать, так как конструкция клеммной колодки исключает случайное прикосновение оголенных участков проводов друг с другом.

Для подсоединения провода к клеммной колодке, достаточно зачистить его конец от изоляции на длину 5 мм, вставить в отверстие и зажать винтом. Затягивать винт нужно со значительным усилием, особенно это важно при соединении алюминиевых проводов. Клеммная колодка незаменима при подключении люстры к коротким алюминиевым проводам, выходящим из потолка. От многократных скруток алюминиевые провода обламываются и становятся короткими. Даже если выходит алюминиевый проводник длиной всего в один сантиметр, то с помощью клеммной колодки можно подключить люстру надежно.

Очень удобна клеммная колодка для соединения перебитых в стене алюминиевых и медных проводов, так как длина перебитых проводов для соединения другими способами недостаточна. Но прятать клеммную колодку под штукатурку без размещения в распределительной коробке, не допустимо.

Соединение алюминиевых проводов с медными с помощью клеммой колодки с плоско пружинным зажимом Wago

В настоящее время широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и многократного применения, с рычажком, позволяющим многократно как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2. Колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 5 А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в соединительных и распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении этой клеммой не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение алюминиевых проводов с медными

Неразъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки – заклепочника. Сегодня заклепки широко используются для не разъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях. Скорость, прочность, низкая цена и простора выполнения операции по заклепке – вот главное достоинство данного вида неразъемного соединения.

Принцип работы заклепочника простой, втягивание и отрезание стального стрежня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.

Для того, чтобы соединить проводники заклепкой, нужно их подготовить так же, как и для резьбового соединения. Диаметры колечек должны быть чуть больше диаметра заклепки. Оптимальный диаметр заклепки это 4 мм. На заклепку одевают сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня). Соединение готово.

Надежность резьбового и не разъемного соединений заклепкой достаточно высокая. Такой способ соединения можно успешно применять для сращивания, например, поврежденных при ремонтных работах в стене алюминиевых проводников дополнительной вставкой. Только нужно позаботиться о хорошей изоляции оголенных участков соединений.

С другими видами и способами соединения проводов вы можете ознакомиться на странице «Как правильно соединять электрические провода».

Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.

Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.

Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов. Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

ydoma.info

Как соединить алюминиевые и медные провода

Мы уже давно и повсеместно перешли на медные провода в домашней электропроводке. Но вероятность стыковки с алюминиевыми жилами из прошлого еще велика. Обычно это возникает при замене или ремонте действующей электропроводки, смонтированной ранее. Впрочем, алюминий содержится и в новом проводе СИП (самонесущий изолированный провод), которым теперь принято делать подключения от столба к дому. Все бы хорошо, но алюминий и медь на молекулярном уровне «не дружат», и решать эту проблему нам приходится самостоятельно. Давайте посмотрим, какой метод подойдет вам лучше.

В прежние времена при соединении проводов домашней электропроводки использовалась обыкновенная скрутка. Это было привычной процедурой, и никаких дополнительных приспособлений вовсе не требовалось. Достаточно часто этот метод используется и сейчас, ведь от простых и быстрых решений трудно отказаться. Если вам все же придется делать скрутку, то постарайтесь свести риски к минимуму: провода обязательно должны плотно обвивать друг друга. Совершенно недопустим способ, когда одна жила прямая, а вторая ее обвивает, — такое соединение будет изначально дефектным.

В соединении количество витков подбираем в соответствии с диаметрами жил. Если диаметр менее 1 мм, делаем 5-6 витков. При скрутке проводов большего диаметра достаточно трех витков. После плотной скрутки нужно сделать герметизацию соединения защитным лаком с водостойкими свойствами.

Провода из разных материалов можно успешно соединять с помощью винтов и гаек. Удобно, что такое соединение при необходимости быстро разбирается и переделывается заново. При правильном исполнении резьбовое соединение будет вполне качественным и долговечным. Привлекательностью этого варианта оказывается возможность одновременного соединения нескольких проводов, количество которых может ограничить лишь длина самого винта.

Метод на винтах хорошо подходит для соединения проводов с разным числом жил и различного диаметра. Главное, чтобы между проводами из разных материалов не было конфликтного сближения. Для разделения используются шайбы. Процедура несложная: с кабеля снимаем оболочку на необходимую длину, а затем делаем проволочные кольца по диаметру винта. Последовательно надеваем на винтовой стержень пружинную шайбу, кольцо провода, шайбу, колечко следующего проводника и т.д. В конце сборки затягиваем гайку до полного выпрямления пружинных шайб.

Такой способ стыковки напоминает болтовой, но вместо гайки и болта используется вытяжная заклепка, образующая неразъемное соединение. А вот после фиксации исправить соединение без «хирургического» удаления сборки уже не получится. Из зачищенных концов проводов изготавливаем кольца с таким же диаметром, как у заклепки. В соединении используем оцинкованные шайбы. Нанизав сборку, вытягиваем заклепку и получаем очень качественное соединение. Но применяться оно может только внутри монтажной коробки.

Довольно популярный способ соединения проводников специальными клеммными колодками, конечно же, проигрывает винтовому в надежности, но дает возможность соединять провода максимально быстро и просто. Для этого достаточно снять изоляцию с соединяемых концов проводов примерно на 5 мм, вставить их в клеммную колодку и зажать винтом. Затягивать алюминиевый мягкий провод нужно с небольшим усилием.

Клеммные колодки удобно применять при подключении люстры к проводам из алюминия. Периодические скрутки часто приводят к излому подобных проводов, отчего от их первоначальной длины со временем практически ничего не остается. В таких случаях выручает колодка, поскольку для соединения с ее помощью достаточно всего лишь короткого конца провода. Стыковка клеммами хорошо подходит для оборванных проводов, проложенных в стене, когда прокладка новой проводки затруднительна, а оставшейся длины проводов явно недостаточно для соединений иными способами. Но такие колодки можно заштукатуривать только при их установке в распределительной коробке.

Сравнительно недавно появились модифицированные клеммы с пружинными зажимами. Есть одноразовые экспресс-клеммы, в которых провода фиксируются без возможности их дальнейшего изъятия, и многоразовые — с рычажком, позволяющим доставать и вставлять провода многократно. Наиболее популярны так называемые клеммники немецкой фирмы Wago с пастой, специально предназначенные для соединения меди с алюминием. Одноразовые позволяют соединять одножильные провода сечением от 1,5 до 2,5 мм2, и производители разрешают их нагрузку до 24 А. Но профессиональные электрики все же не рекомендуют подавать на такие клеммы ток выше 10 А. Строго говоря, клеммники Wago лучше применять только в осветительных приборах. При повышенной нагрузке контактная пружина у них перегревается, и контакты между проводниками критически нарушаются.

Многоразовые экспресс-клеммы оснащаются прижимным рычажком (обычно оранжевого цвета) и могут соединять провода с любым количеством жил и сечением до 4 мм2. Максимальный ток для них допускается до 34 А. Если клеммы без рычажков просто защелкиваются, то для многоразовых нужно поднять рычажок вверх до упора, вставить провод и плавно опустить рычажок. В результате жилы будут надежно зафиксированы. Стоимость такого соединения будет значительно больше сомнительной скрутки, зато работа выполняется быстро и без использования каких-либо дополнительных инструментов.

Этот практичный тип соединительных (ответвительных) зажимов успешно применяется на фасадах частных домов, когда нужно перейти с алюминиевой воздушной подводки проводов на благородную медь внутри дома, поскольку алюминию вход внутрь дома запрещен правилами. Вот тут-то и пригодятся простые и надежные сжимы в округлом черном корпусе из поликарбоната, прозванные в народе орехами за внешнее сходство.

Внутри корпуса находятся две стальные плашки и промежуточная пластина, которые мы сжимаем винтами после установки проводов. Разнородные провода здесь не конфликтуют по электрохимическому поводу — они расположены на разных «этажах» зажима, совершенно не соприкасаясь и честно выполняя свою токонесущую функцию. Чтобы проникнуть к внутренним частям сжима, необходимо разобрать его корпус, сняв два стопорных кольца по бокам. В плашках мы увидим предусмотрительно проштампованные пазы для жил определенного сечения. Остается лишь правильно выбрать подходящий типоразмер в зависимости от сечения жил, чтобы соединение было прочным и надежным.

Ответвительные сжимы вы можете использовать и в тех случаях, когда не хочется нарушать целостность кабеля. Ведь известно, что чем больше соединяемых разрывов силовой цепи, тем ниже ее надежность. А если это заземляющий кабель, то его вообще нельзя разрывать категорически. Здесь на помощь вам придут надежные «орешки». Но в соединении медных и алюминиевых проводов нужно проявлять особенную аккуратность, чтобы наше проживание в доме было безопасным и комфортным.

remont.castorama.ru

Инструкция о том, как соединить алюминиевые провода

Создать надёжный электрический контакт при монтаже кабеля не так просто, как кажется. В особенности это касается алюминиевых проводов: благодаря физическим свойствам металла, могут возникнуть проблемы при их соединении.

Блок: 1/6 | Кол-во символов: 223
Источник: https://StrojDvor.ru/elektrosnabzhenie/soedinenie-aluminievyh-provodov/

Свойства алюминиевых проводов

Но начать наш разговор мы предлагаем с беглого анализа свойств алюминиевого провода. Это позволит выявить проблемные места и понять возможные проблемы при его монтаже.

Сравнение медного и алюминиевого провода

  • Начнем с преимуществ алюминиевого провода. Главный из них это цена, которая на порядок ниже, чем у главного конкурента – меди.
  • Еще одним достоинством данного материала является его легкость. Это обусловило его широкое применение в линиях электропередач, где вес имеет очень большое значение.
  • Ну, и последним достоинством является его стойкость к коррозии. Алюминий практически мгновенно покрывается стойкой оксидной пленкой, которая препятствует дальнейшему окислению. В то же время данная пленка имеет и негативные моменты – она является очень плохим проводником электрического тока.

Сферы применения медных и алюминиевых проводов

  • Дальше же пошли одни сплошные недостатки. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сравнения у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, например, провод из меди с сечением в 1 мм2 способен пропускать ток почти в 2 раза больший, чем подобный провод из алюминия.

Сопротивление некоторых веществ

  • Следующим весомым недостатком является то, что алюминиевые провода обладают очень низкой гибкостью. В связи с этим их нельзя использовать в местах, где проводка подвержена многократным изгибам или другим механическим воздействиям в процессе эксплуатации.
  • Ну, и напоследок, инструкция говорит о том, что алюминий обладает таким плохим свойством как текучесть. В результате тепловых и механических воздействий он может терять свою форму, что крайне негативно отражается на контактных соединениях.

Обратите внимание! Согласно нормам ПУЭ с 2001 года использовать алюминиевый провод для монтажа электропроводки в жилых помещениях запрещено. Такой запрет значительно снизил использование алюминиевой электропроводки в быту.

Блок: 2/4 | Кол-во символов: 1988
Источник: https://Elektrik-a.su/energii/soedineniya/kak-soedinit-alyuminievye-provoda-260

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается. Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Блок: 2/7 | Кол-во символов: 1257
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Техника безопасности

  1. Соединяя провода, необходимо проявить внимательность и точно следовать эксплуатационным руководствам, которые запрещают выполнять простую скрутку (скручивать спиралью) провод из алюминия и любого другого металла (меди, алюмомеди, алюминия). Причина в том, что окисляясь, алюминий выделяет гальванический пар, который рано или поздно разорвет контакт, а искры, возникающие при прохождении через такие контакты токов большой мощности, нередко становятся причиной пожара.
  2. Наиболее травмоопасной является сварка алюминия – чтобы избежать неприятностей, обязательно использовать резиновые сапоги и сварочную маску.
  3. В помещении, где проводится сварка, должны отсутствовать деревянные предметы – чтобы не допустить возгорание.
  4. Даже деревянные полы рекомендуется накрывать железными листами.

Блок: 3/4 | Кол-во символов: 817
Источник: https://slarkenergy.ru/provodka/cable/kak-soedinit-alyuminievye.html

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Блок: 3/7 | Кол-во символов: 672
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Опрессовка

Блок: 4/11 | Кол-во символов: 937
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

  • Медный и алюминиевый провода;
  • Толстые и тонкие провода;
  • Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

  1. Возьмите болтик подходящего размера (можно подобрать на глаз).
  2. Наденьте на него шайбу.
  3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
  4. Накиньте еще шайбу;
  5. Наденьте второй провод;
  6. Затем еще шайбу;
  7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Блок: 4/7 | Кол-во символов: 898
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Способы соединения алюминиевых проводов

Как мы уже говорили выше, алюминиевые провода можно соединить четырьмя основными способами – это винтовые или болтовые сжимы, прессовка, сварка и пайка. Давайте разберем особенности каждого из этих видов соединений.

Соединение алюминиевых проводов методом сжима

Начнем с наиболее распространенного способа соединения – сжима. Он может быть нескольких видов – болтовой, винтовой или при помощи прижимной пружины, который используется в клеммах Wago.

Винтовая клемма может повредить алюминиевый провод

Соединение алюминиевых проводов между собой с помощью данного типа соединения несет за собой один недостаток. Если использовать обычные винтовые клеммы, то при помощи винта можно полностью или частично передавить мягкую алюминиевую жилу. Это либо снизит, либо полностью разрушит контакт.

Латунные наконечники для алюминиевых проводов

Для исключения данного варианта соединение следует выполнять через специальные контактные насадки, выполненные из латуни. Латунь обладает меньшей эластичностью и ее сложнее передавить. Поэтому такие насадки обеспечивают надежный контакт и исключают вероятность повреждения провода.

Алюминиевые наконечники для болтового соединения проводов и кабелей

Для болтовых соединений алюминиевого провода так же следует использовать специальные наконечники. Они крепятся на провод или кабель методом опрессовки и затем уже эти наконечники соединяются болтовым способом.

Клеммы Wago для соединения алюминиевых проводов

Что касается клемм Wago, то здесь все намного проще. Такой тип соединения не может повредить провод, поэтому такие клеммники можно использовать без дополнительных насадок. Это в определенной степени компенсирует их более высокую цену.

Соединение алюминиевых проводов методом прессовки

В последнее время приобретают все большую популярность соединения алюминиевых проводов гильзой. Отчасти это связано с большим распространением кримперов или, как их еще называют, обжимных клещей. Данный инструмент позволяет обжимать провода разных сечений обеспечивая достаточно надежный контакт.

Кримперы для опрессовки проводов

Гильзы для соединения алюминиевых проводов

  • Соединение проводов опрессовкой выполняется при помощи специальных гильз. Эти гильзы выпускаются разных диаметров и материалов. Для соединения алюминиевых проводов следует использовать либо алюминиевые, либо латунные гильзы. Медь использовать нельзя ни в коем случае, так как соединение этих двух материалов может привести к образованию гальванических развязок и в конечном итоге полному разрушению алюминиевого проводника.

Обратите внимание! Гильза для соединения проводов по своему сечению должна соответствовать сечению провода. Если вы будете использовать гильзу меньшего сечения, то для заведения провода в гильзу вам придётся уменьшить его сечения, что негативно отразится на контакте. Если же вы используете гильзу большего сечения чем провод, то площадь контактного соединения будет намного меньше, что опять-таки приведет к перегреву контакта.

Гильзы для соединения проводов разных сечений

  • Для соединения проводов разных сечений существуют гильзы с разными диаметрами входных отверстий. Их же можно использовать для соединения более чем двух проводов в одной гильзе.
  • Гильзы для соединения алюминиевых проводов имеют строго необходимую длину. Поверьте, производитель не делал в гильзе запаса, поэтому разрезание гильзы пополам в целях экономии — это очень плохой вариант. Ведь при соединении двух проводов обжим следует выполнить дважды противоположными жимами. Разрезав гильзу пополам, у вас это не получится, и контакт будет некачественным.

Прессованные провода

  • Еще один часто возникающий вопрос относится к соединениям многожильного алюминиевого провода и одножильного. Выполнять такое соединение при помощи опрессовки можно, и оно будет достаточно качественное. Главное подобрать гильзу с соответствующими входными диаметрами. Ведь в большинстве случаев это провода разного сечения.

Соединение алюминиевых проводов метод сварки

Самое наилучшее качество соединения обеспечивает сварка. Благодаря тому, что в данном случае провод образует единое целое практически исключены проблемы с переходными сопротивлениями, возможности снижения нажимного усилия и многое другое. Но здесь есть и масса проблем.

Сварка алюминиевых проводов

  • Дело в том, что как мы уже говорили выше на поверхности алюминия, образуется оксидная пленка. Она имеет совершенно другие тепло – и электропроводность, чем сам алюминий. В связи с этим сварка алюминиевых проводов затруднена.
  • Так как температура плавления оксида и алюминия различаются, то попытки простого сваривания проводов угольным электродом будут не очень удачными. Оксиды будут оставаться на расплавленных каплях алюминия, а само соединение будет не однородным, как на видео.

На фото процесс сварки алюминиевых проводов

  • Дабы исключить данную проблему, можно снимать оксиды с поверхности механическим способом, но это трудоемко и далеко не всегда эффективно, так как образование новой пленки происходит практически мгновенно.
  • Исходя из этого, в большинстве случаев для сварки применяются различные флюсы, которые способны разрушить оксидную пленку. Данный материал должен разрушать оксидную пленку и практически не реагировать на чистый металл, кроме того он не должен давать вредных соединений во время сварки. Подобрать такой материал достаточно сложно и зачастую приходится идти на компромисс.

Технология сварки проводов

  • Но даже с использованием флюсов, своими руками выполнить сварное соединение проводов без должной подготовки достаточно сложно. Это связано с тем, что здесь крайне важно подобрать должное напряжение сварки (обычно не более 20В) и время воздействия на проводник (обычно 1-2сек.).

Обратите внимание! Кроме электросварки алюминиевых проводов достаточно распространена и газовая сварка. Она имеет свои особенности, касающиеся как применяемых материалов, так и температуры сварки.

Соединение алюминиевых проводников методом пайки

Последним вариантом, которым можно выполнить соединение розеток алюминиевыми проводами является пайка. Этот способ достаточно трудоемок, и его сложно назвать быстрым.

Поэтому для силовых установок оно применяется крайне редко, а в низковольтных сетях алюминиевые провода из-за своей жесткости применяются достаточно редко. Тем не мене давайте рассмотрим и этот вариант.

Пайка алюминиевых проводов

  • Основной проблемой здесь, как и в случае со сваркой, является оксидная пленка. Кроме того, имеется такая проблема как отсутствие визуального контроля за температурой провода. Ведь при длительном воздействии больших температур алюминий может изменить свои физико-химические свойства.
  • Исходя из этого, процесс пайки алюминия становится достаточно сложным. В первую очередь нам необходимо избавится от оксида на его поверхности. Сделать это можно при помощи любых абразивных материалов, но усердствовать не стоит, так как новая пленка образуется практически мгновенно. Наша задача только уменьшить ее толщину.

Флюс для пайки алюминия

  • После этого выполняется фиксация проводов и припоем с флюсом прикасаются к проводам. В качестве припоя лучше использовать ЦОП – 40 или его аналоги.
  • Флюс для пайки алюминия — это Ф – 59А, Ф – 61, Ф – 34 или другие подобные составы. Они достаточно хорошо разрушают оксидную пленку.

Припой для пайки алюминия

  • При прикосновении припоем к проводам им следует поскрести по ним, чтобы упростить флюсу задачу по разрушению оксидной пленки. Если производится пайка без использования флюса, то интенсивность трения припоем по проводам должна быть более интенсивной.

Блок: 3/4 | Кол-во символов: 7538
Источник: https://Elektrik-a.su/energii/soedineniya/kak-soedinit-alyuminievye-provoda-260

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

  1. Пружинная шайба.
  2. Стандартная шайба.
  3. Колечко первого провода.
  4. Еще одна стандартная шайба.
  5. Колечко второго провода.
  6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Блок: 3/9 | Кол-во символов: 1493
Источник: https://housetronic.ru/electro/alyuminievyj-provod-soedinenie.html

Метод пайки

При сварке проводов используется оловянный припой

Перед облуживанием поверхности удаляют оксидную плёнку. Сделать это можно как механическим воздействием, например наждачной бумагой или щёткой с металлической щетиной, так и с помощью специального химиката – флюса. Он представляет собой белый порошок, который растворяется в воде, после чего наносится на концы залуживаемых жил.

Окисление алюминия на воздухе происходит за считанные секунды, так что одним механическим воздействием удалить окислы не удастся. Рекомендуется комбинировать использование флюса и зачистки поверхности.

Если производится спайка двух жил, достаточным будет использование паяльника мощностью 60 Вт. Для проводов с большим сечением и при пайке многожильных скруток понадобится паяльник мощностью от 150 Вт.

Олова в припое должно быть не менее 50%. Можно взять припой с 60-90% содержанием.

Пайка алюминия по шагам:

  • Обезжирить поверхность. Подойдёт бензин, спирт. Это истончит оксидную плёнку.
  • Зафиксировать жилы провода в необходимом положении.
  • Нанести флюс. Убедиться, что он попал в стык кабелей.
  • Прогреть место скрутки паяльником или газовой горелкой. В последнем случае стоит быть аккуратным, так как металл быстро нагревается и может расплавиться.
  • Облудить место соединения. Аккуратно растереть паяльником припой до появления однородной блестящей плёнки.

Правильно обработанная поверхность приобретает характерный металлический блеск. Нельзя допускать появления наплывов и незалуженных участков.

Оловянный припой подвержен коррозии, поэтому готовое соединение обрабатывается лаком.

При наращивании проводов, если предполагается эксплуатация в сложных условиях, лучше всего себя проявит паяное или сварное соединение. В быту для кабелей, не подверженных механическим нагрузкам, вполне подойдёт обжимка с помощью гильзы.

Блок: 6/6 | Кол-во символов: 1814
Источник: https://StrojDvor.ru/elektrosnabzhenie/soedinenie-aluminievyh-provodov/

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

  • Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
  • Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
  • На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Методы скрутки

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только  использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Изоляция концов провода колпачками с конусной пружиной

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Блок: 3/11 | Кол-во символов: 2470
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Заклепочник и заклепки

Блок: 6/11 | Кол-во символов: 798
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Советы

  1. При использовании болтового соединения, необходимо помнить о текучести алюминия – зажимной болт требуется периодически подтягивать, чтобы алюминий со временем не вытек. При этом, механическое давление на кабель без напряжения не должно превышать 150кг/см2. Когда наконечник плакирован медью, давление не должно превышать 100кг/см2. При нагревании проводов под напряжением, максимальное давление – не больше 200кг/см2. Если превысить данные значения, алюминиевый кабель под напряжением «потечет».
  2. Если у вас нет другого выхода, кроме как воспользоваться простой скруткой, необходимо помнить, что контакт получится более надежным при использовании сертифицированных колпачков СИЗ. Помните, что любые контакты кабелей, покрытые только изоляционной лентой, не рекомендуются.
  3. Для быстрой и качественной спайки алюминиевых кабелей необходимо заменить канифоль качественным минеральным маслом (для швейных машин), либо оружейным маслом.
  4. Выбирая самозажимные клеммы, рекомендуем прочитать маркировку, на которой отображено количество и площадь сечения кабеля, на которые рассчитано устройство.
  5. Любое механическое соединение алюминиевого провода с медным возможно только тогда, когда последний покрыт оловянно-свинцовым припоем.

Блок: 4/4 | Кол-во символов: 1228
Источник: https://slarkenergy.ru/provodka/cable/kak-soedinit-alyuminievye.html

Неразъемное соединение

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Блок: 9/12 | Кол-во символов: 679
Источник: http://StroySvoimiRukami.ru/kak-soedinit-alyuminievye-provoda/

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Зажим провода металлической пластиной

Блок: 7/11 | Кол-во символов: 612
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

  • Одноразовые.
  • Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

  • Для подключения люстр.
  • Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.
Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Блок: 6/7 | Кол-во символов: 1640
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Соединение проводов в распредкоробке

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

Блок: 11/12 | Кол-во символов: 1076
Источник: http://StroySvoimiRukami.ru/kak-soedinit-alyuminievye-provoda/

Кол-во блоков: 26 | Общее кол-во символов: 32445
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html: использовано 5 блоков из 11, кол-во символов 6063 (19%)
  2. https://housetronic.ru/electro/alyuminievyj-provod-soedinenie.html: использовано 2 блоков из 9, кол-во символов 2441 (8%)
  3. http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html: использовано 5 блоков из 7, кол-во символов 5917 (18%)
  4. http://StroySvoimiRukami.ru/kak-soedinit-alyuminievye-provoda/: использовано 3 блоков из 12, кол-во символов 3024 (9%)
  5. https://StrojDvor.ru/elektrosnabzhenie/soedinenie-aluminievyh-provodov/: использовано 2 блоков из 6, кол-во символов 2037 (6%)
  6. https://slarkenergy.ru/provodka/cable/kak-soedinit-alyuminievye.html: использовано 2 блоков из 4, кол-во символов 2045 (6%)
  7. https://Elektrik-a.su/energii/soedineniya/kak-soedinit-alyuminievye-provoda-260: использовано 2 блоков из 4, кол-во символов 9526 (29%)
  8. https://psk-remont.ru/2019/08/24/%D0%BA%D0%B0%D0%BA-%D1%81%D0%BE%D0%B5%D0%B4%D0%B8%D0%BD%D0%B8%D1%82%D1%8C-%D0%BC%D0%B5%D0%B4%D0%BD%D1%8B%D0%B9-%D0%B8-%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%B8%D0%B5%D0%B2%D1%8B%D0%B9-%D0%BF%D1%80/: использовано 1 блоков из 4, кол-во символов 1392 (4%)

Как правильно пользоваться клеммами WAGO

Как правильно пользоваться клеммами WAGO

Выполняя проводку в доме, следует особо уделить внимание соединению проводов в распределительной коробке.
В этой статье мы поговорим, как правильно использовать самые распространенные клеммники WAGO и их аналоги.




Одноразовые клеммники WAGO серии 773 и 24773

Такие клеммники являются неразборными и предназначены для соединения одножильных медных и алюминиевых проводов.
Различить какой WAGO разъем серии 773 предназначен для какого проводника очень легко:
Так для медных проводников внутри клеммы нет специального наполнителя (пасты). И корпус клеммы имеет цветное исполнение.

А WAGO разъем для соединения алюминиевых жил, имеет специальное наполнение, которое снимает и препятствует дальнейшему образованию оксидной пленки.
А внешний корпус имеет либо серое, либо черное исполнение.

Соединение жил происходит очень просто. Для этого с помощью инструмента снимается изоляция определенной длины.
Кстати насколько нужно зачистить жилу определить очень легко: на каждой клемме есть специальная мерка, где указана длина снимаемой изоляции


Затем зачищенные жилы просто вставляются в разъем до упора. Все, соединение готово и не нужно производить никаких дополнительных мер
по изоляции соединенного проводника. Примечание. Соединять WAGO разъемами можно и гибкие проводники, только предварительно нужно опрессовать концы жил.
Некоторые специалисты утверждают, что выполненное такими клеммами соединение можно «аккуратно» разобрать и потом повторно использовать.

 Так вот, так делать нельзя в принципе.

В процессе разборки такого соединения может повредится внутренний прижимной механизм и вновь собранное соединение может греться (из-за плохого контакта),
 что может привести к негативным последствиям.

Многоразовые клеммники WAGO серии 222 и 221


Пожалуй, эти серии наиболее популярны среди мастеров из-за своей универсальности.
С помощью таких клеммников можно соединять медные провода как многожильные, так и одножильные сечением до 4 квадратных миллиметра.
Процесс соединения выглядит следующим образом:
Зачищаем жилу на необходимую длину (нужная длина указана непосредственно на корпусе самой клеммы)/
Отжимаем рычажки на самой клемме;
Вставляем до упора зачищенный провод и опускаем рычажки на клемме.
Все наше соединение полностью готово.


В принципе с помощью клеммников серии 222 и 221 можно соединить и алюминиевые проводники и даже выполнить соединение алюминия и меди,
 но для этого придется приобрести специальную пасту и самостоятельно наполнить ею внутреннюю область клеммника.

Клеммники серии 224

Данная серия специально предназначена для соединения алюминиевых и медных проводников.
Так как с одной стороны разъем наполнен специальной пастой для снятия окислов с алюминиевой жилы, а с другой стороны зажим CAGE CLAMP,
в котором надежно фиксируется как одножильный, так и многожильный медный провод.


Процесс соединения ничем не отличается от вышеописанного.

Клеммы типа  WAGO — это идеальный вариант для монтажа линий освещения и линий с низкой нагрузкой.
 И такие соединения будут служить достаточно долго, единственное условие — это строгое соблюдение инструкции :

Проводник должен быть зачищен от окислов и быть прямым!

Клеммы для соединения алюминиевых и медных проводников! Новости Акции События

Инвестируйте в безопасность!

Clampo Pro – надежное соединение алюминиевых и медных проводников:

• Токоведущие части соединителя и винты сделаны из луженого алюминия, олово не коррозирует ни с алюминием, ни с медью;

• Корпус имеет изолирующую вставку из полиамида между проводниками, что не позволяет проводникам соприкасаться ни при каких обстоятельствах.

Компания Ensto предлагает клеммы серии Ensto Clampo Pro, разработанные специально для широкого диапазона применений.

Клеммы Ensto Clampo Pro возможно использовать как для алюминиевых, так и для медных проводников с целью создания безопасного перехода от алюминия к меди. Крепить клеммы можно непосредственно на DIN-рейку либо (винтами) на базу.

В наших магазинах Вы можете приобрести:

Однополюсная клемма KE61R
Распределительная клемма KE66R
Трехполюсная клемма KE61.03R

Преимущества блоков серии Ensto Clampo Pro:

• Сертификация в соответствии с новейшими стандартами;
• Совместимость как с алюминием, так и с медью;
• Возможность перехода с алюминиевого на медный провод без дополнительных клемм;
• Подходит для подводки силовых линий;
• Широкий диапазон сечений;
• Возможность использования многожильных проводников без дополнительных наконечников.

Клеммные блоки Ensto Clampo Pro протестированы на токи короткого замыкания (класс А) и пригодны для всех соединений с использованием алюминиевых проводников.
Блоки Ensto Clampo Pro – оптимальный выбор для любых узлов с алюминиевыми контактами.

Технические характеристики:

  • Подключение алюминиевых проводников 6…50 мм²
  • Подключение медных проводников  2,5…50 мм²
  • Номинальный ток Cu =160 A, Al = 145 A
  • Напряжение U до 800V


Приятных покупок.

Соединитель для проводов электрических, соединительные сжимы

При работе с электропроводкой всегда придется соединять провода. От качества соединителей для электрических проводов зависит электрический контакт. При подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки. В статье поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

    В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
  1. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  2. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

Соединения проводов скруткой

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

Соединение проводов пайкой

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Пружинные клеммы

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительный сжим

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых;
  5. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

    Они обладают целым рядом преимуществ:
  • Простота использования.
  • Возможность соединения проводов из разнородных материалов.
  • Защита от коррозии и других внешних воздействий.
  • Надежность, прочность соединений.
    Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
  1. винтового;
  2. пружинного;
  3. ножевого;

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм2 по 35 мм2.

    К достоинствам винтовых колодок можно отнести:
  • Не требуется специальный инструмент (нужна только отвертка).
  • Возможность многократного использования.
  • Возможность использования необходимого количества сегментов.
    Винтовые колодки имеют также целый ряд недостатков:
  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

    Выполнить монтаж винтовым соединением очень просто:
  • От колодки отрезать необходимое количество клемм (обычным ножом).
  • Зачистить изоляцию соединяемых проводов (на 5-12 мм).
  • Вставить зачищенные концы проводов в клеммы.
  • Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

    Серия WAGO выпускается в 2 вариантах:
  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм2. Они рассчитаны на напряжение 220 В и ток 32 А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

    Монтаж предельно прост и доступен:
  • Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
  • Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
    Преимущества пружинных соединений:
  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.
  13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм2, шириной 6 мм для проводников 1-2,5 мм2. Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

    Преимущества ножевых клеммников:
  • Экономия времени на монтаж.
  • Зачистка и обжимка провода не требуется.
  • Безопасное соединение за счет рычага с защелкой.
  • Надежность, компактность.
  • Не требуется специальный инструмент.
  • Не требуются специальные навыки.
  • Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

    Процесс монтажа наконечников выполняется в несколько этапов:
  1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
  4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Как соединить алюминиевые провода в труднодоступном месте?

Во время работ по укладке в гофру проводки соседей снизу, которая проходит по нашему полу, переломилась алюминиевая жила в одном из кабелей. Место оказалось труднодоступное, и запаса кабеля там практически не было. О способе, который я использовал для того, чтобы соединить алюминиевые провода в труднодоступном месте, расскажу далее.

Повреждение возникло на сгибе, прямо в месте захода кабеля в перекрытие. Запаса кабеля со стороны соседней квартиры не было совсем. Также у соседей во время последнего ремонта был полностью закрыт доступ к распаечным коробкам. Единственным вариантом было восстановить данное соединение без замены кабеля.

Учитывая отсутствие запаса кабеля и труднодоступность, выполнить соединение пайкой или сваркой не представлялось возможным. Нужно было придумать другой способ.

Я решил использовать клеммы Wago. Тем более, что данный кабель подавал питание на освещение, соответственно нагрузка небольшая.

Но возникли дополнительные проблемы:

  1.  Данное ремонтное соединение окажется в плите перекрытия и доступа в дальнейшем к нему не будет. А клеммы Wago по-хорошему должны ставиться в местах, где будет доступ для осмотра.
  2. Во время укладки получившихся соединений провода могут частично вылезти из клемм и контакт ослабнет.

Далее расскажу, как я решил доработать соединение алюминиевых проводов с помощью клемм Wago, чтобы оно получилось максимально надежным.

Как соединить алюминиевые провода в труднодоступном месте: процесс выполнения работ.

Кабель двужильный и повреждена была только одна жила. Но я решил переделать обе, так как высока вероятность, что вторая тоже переломится.

Далее расскажу, как происходил процесс работ:

  1. Нашел точное место обрыва.
  2. В месте обрыва перерезал кабель.
  3. Зачистил все четыре конца под глубину клемм.
  4. Соединил жилы кабеля клеммами Wago, подходящими для алюминиевой проводки.
  5. Дополнительно обезжирил получившиеся соединения.
  6. Одел на каждое соединение куски термоусадки с клеевым слоем.
  7. С помощью строительного фена обработал термоусадку.
  8. Получившиеся соединения убрал в отверстие в многопустотной плите перекрытия.
  9. Место ввода в перекрытие защитил, как и все остальные, с помощью металлического подрозетника и герметика.

Таким образом, термоусадка с клеевым слоем надежно зафиксировала клеммы Wago с проводами. И они уже никуда не сдвинутся относительно друг друга. Также термоусадка ограничит доступ кислорода и влаги к месту контакта и дополнительно снизит вероятность окисления алюминия.

Можно ли алюминиевые провода соединять Wago?

Может возникнуть вопрос: можно ли соединять алюминиевые провода Wago? Да, можно. Но только теми Wago, которые для этого предназначены. На упаковке клемм указано, провода из каких материалов можно соединять с их помощью. Ещё обязательно нужно учитывать допустимую нагрузку и сечение жилы, о чём производитель также указывает на упаковке.

Cu — медь, Al — алюминий. Значит, что через такие клеммы можно соединять и медные и алюминиевые провода и алюминиевые с медными.

Такая возможность обеспечена за счет специальной контактной пасты «Alu-Plus», которая находится в месте подключения провода. Данная паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления.

На момент написания статьи я уже давно залил стяжку и прошло несколько месяцев с ремонта кабеля. Проблем с данным соединением больше не возникало.

Как правильно соединить алюминиевый и медный провода. Как соединить алюминиевый и медный провода

Ни для кого не секрет, что не рекомендуется соединять медными и алюминиевыми проводами … Но многие, даже зная об этом, все равно пренебрегают этим, надеясь на русских «может и пройдет».

В итоге такая медно-алюминиевая пара долго не проживет. А если подключение на улице или в помещении с повышенной влажностью, то срок эксплуатации такой пары в несколько раз короче.

Но довольно часто возникают ситуации, когда нам нужно соединить медную и алюминиевую проводку. Часто такая ситуация возникает при ремонте электропроводки в домах, где проложена алюминиевая проводка.

Выбраться из этой ситуации нам помогут специальные клеммные колодки и болтовые соединения, через которые мы будем соединять медные и алюминиевые провода. Используя клеммные и болтовые соединения, мы не допускаем прямого контакта медно-алюминиевой пары .

Не особо вдаваясь в конструктивные особенности клеммных зажимов, рассмотрим наиболее используемые из них.

Некоторыми из старых и проверенных способов подключения проводов являются клеммные соединения типа «гайки» … Свое название они получили из-за внешнего сходства с гайками.

Соединения этого типа состоят из трех пластин, между которыми, собственно, зажаты провода. Одним из преимуществ этого типа подключения является то, что нет необходимости разрывать линию для подключения отходящего провода. Достаточно просто открутить 2 болта, вставить проволоку между двумя пластинами и затянуть болты на месте.Отходящий провод вставляется между средней и оставшейся пластиной. Все, подключение готово.

Следующим по популярности можно назвать. Эти соединительные клеммы могут быть изготовлены из алюминия или меди. Достаточно просто зачистить провода на 10-15 мм, вставить их в отверстие клеммной колодки и все, следующее подключение готово к работе.

Внутренняя часть клеммной колодки заполнена специальной смазкой, предотвращающей окисление проводов. Рекомендуем использовать этот тип подключения в цепях освещения.Мы не рекомендуем использовать эти соединения в силовых цепях, так как большая нагрузка может привести к нагреву пружинных контактов и, как следствие, к плохому контакту.

Еще одно популярное соединение. Внешне они представляют собой планку с клеммными колодками. Достаточно зачистить конец проволоки, вставить в одно отверстие и затянуть винтом. Зачищенный конец второй проволоки вставляем в другое отверстие. Эти клеммные колодки также позволяют подключать провода из разных металлов.

Болтовые соединения проводов. Этот тип подключения также можно использовать, если вам необходимо соединить медные и алюминиевые провода. При установке соединения необходимо между медным и алюминиевым проводами установить анодированную металлическую шайбу.

Все монтажные работы должны выполняться специалистом. Все резьбовые и болтовые соединения необходимо проверять: для алюминиевых проводов — раз в полгода, для медных — раз в два года.

Сергей Серомашенко

Хотя бытовая электропроводка по современным стандартам выполняется преимущественно из медных проводов, нередко можно встретить электропроводку из алюминия.Если заменить старую проводку на новую невозможно, то нужно научиться соединять алюминиевые провода своими руками. Так, например, как правильно подключить люстру, розетку и другие электроприборы? Можно ли подключить алюминиевые провода к другим? Как сделать соединение надежным? Как надежно соединить алюминиевые провода между собой? Вы можете получить ответы на эти вопросы в этой статье.

Особенность алюминиевой проволоки

Из-за своих особых характеристик с алюминием трудно работать.Также в процессе окисления этого металла на поверхности образуется оксидная пленка. Это, в свою очередь, препятствует хорошему прохождению тока. Эта пленка плавится при температуре в две тысячи градусов, что больше, чем температура плавления самого алюминия. Если снять пленку механически, то буквально через небольшой промежуток времени она снова появится. В результате оксидная пленка препятствует хорошему контакту стыка.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести.Исходя из этого, контакт не должен подвергаться механическим воздействиям. Например, если соединение производится болтом, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем будет вытекать из-под контакта.

Электрохимическая коррозия

Можно ли соединить алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты … Если нет влаги, то такое соединение будет вечным.Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Также важно учитывать тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батареи, однако в момент попадания воды на стыке металлов образуется короткозамкнутый гальванический элемент. Результат — разрушение одного из металлов. Чтобы выяснить, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника с током.

Так, например, допустимо подключение разных проводов в том случае, если уровень электрохимического потенциала между ними не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разностью потенциалов 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Примечание! Если медный провод покрыт оловянно-свинцовым припоем, допускается любое механическое соединение с алюминиевым проводом.

Способы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединить алюминиевые провода непросто. Однако это не так! В процессе соединения алюминиевого провода с медным нужно просто соблюдать технологию. Рассмотрим несколько известных способов подключения алюминиевого провода к медному:

Скручивание

Это один из простых способов подключения проводов. При этом не требуется абсолютно никакой квалификации, а также специальных знаний.Но результат далек от надежной связи … Почему? Все связано с тем, что в период температурных колебаний происходит линейное расширение проводов и, как следствие, между ними образуется зазор, что в свою очередь увеличивает сопротивление. После контакт окисляется и через некоторое время разрушается.

Примечание! Это явление не произойдет в первый год. Но если вы хотите создать надежную и качественную связь, то вам стоит подумать о более надежной альтернативе.

Как осуществляется такое подключение? Здесь важно, чтобы одна проволока не наматывалась на другую, а обе наматывались друг на друга. Чтобы соединение получилось качественным медным проводом, можно залудить припоем. При этом ограничений по диаметру подключаемых проводов нет. Если медный провод многожильный, то его в обязательном порядке нужно покрыть припоем. Если провод толстый, то трех витков будет достаточно, а на тонком проводе до Ø1 мм необходимо сделать пять витков.

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов с помощью гаек и винтов. Такое подключение обеспечит качественный контакт на долгие годы. Этот способ можно использовать для соединения проводов разного сечения, многожильных и одножильных.

Итак, с конца провода сначала нужно снять изоляцию. После этого на винт надевается пружинная шайба, обычная шайба, кольцо одного проводника, простая шайба, кольцо другого проводника, шайба и на конце гайка, стягивающая всю конструкцию.

Примечание! Если проводник имеет жилу Ø2 мм, винт должен быть M4.

Если провод многопроволочный, его сначала необходимо покрыть припоем.

Клеммная колодка

Клеммная колодка — еще один современный метод соединения алюминиевых и медных проводов. Хотя этот метод очень популярен, он намного надежнее. Однако клеммная колодка позволяет быстро и качественно подключать провода. При этом отпадает необходимость в формировании колец на конце провода, а также в дополнительной изоляции.Такая конструкция полностью исключает возможность соприкосновения двух неизолированных проводов.

Это соединение выполняется следующим образом: конец провода очищается от изоляции на длину до 5 мм. После этого в отверстие клеммной колодки вставляется провод, который затягивается винтом.

Примечание! Осторожно затяните винт, особенно алюминиевую проволоку.

Такое соединение очень полезно в случаях, когда из потолка торчит короткий кусок алюминиевой проволоки.Если в этом случае использовать метод скрутки, то рано или поздно проволока просто оборвется. Это не относится к клеммной колодке. Также, если алюминиевые провода случайно порвались в стене, то эта технология упрощает их подключение. Но есть одно но! Клеммную колодку нельзя спрятать в штукатурке или стене без специальной распределительной коробки.

Клеммная колодка и плоский пружинный зажим

Этот способ подключения проводов появился сравнительно недавно.Они бывают двух видов: одноразовые и многоразовые. В последнем случае есть специальный рычаг, позволяющий извлекать и вставлять провод несколько раз. Эти клеммные колодки позволяют соединять многожильные провода разных типов из алюминия с медными проводами.

Они широко используются для крепления люстр, а также для подключения проводов в распределительных коробках. Проволока принудительно вставляется в отверстие блока и надежно там фиксируется. Для снятия проволоки потребуется много усилий.На практике лучше использовать клеммники многоразового использования, которые позволяют переделывать подключение в случае просчета.

Изоляция удалена с провода на 10 мм. Рычаг на многоразовом выводе поднимается, и провод вставляется. Затем рычаг возвращается в противоположное положение. Подключение готово!

Этот тип соединения обладает практически всеми преимуществами резьбового соединения. Можно выделить скорость монтажа, прочность, доступную цену и простоту подключения.Принцип его работы прост. Для соединения проволоки заклепкой готовятся кольца диаметром 4 мм. Сначала наденьте алюминиевую проволоку, затем пружинную шайбу, медную проволоку и плоскую шайбу. В заклепочник вставляют стальной стержень и сжимают до щелчка ручки. В результате лишний провод обрезается и подключение полностью готово.

Надежность такого подключения очень высока. Используется для сращивания проводов. Самым главным требованием при его использовании является изоляция зоны подключения.

Скручивание алюминиевых проводов вместе

Мы говорили о преимуществах и особенностях скрутки, но сейчас рассмотрим этот вопрос под другим углом, а именно соединение алюминиевого провода с аналогичным. В этом случае успешность использования метода скрутки будет напрямую зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять с канавкой.

Однако здесь важно соблюдать осторожность, так как на поверхности алюминиевых проводов образуется оксидная пленка.Даже если вы почистите его, он очень быстро появится снова, как отмечалось выше, поэтому концы проволоки можно очистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется прижать плоскогубцами. Такое соединение будет прочным и прочным.

Каждое соединение проводов должно быть должным образом изолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то доступ к нему таким образом ограничивается и, соответственно, подтянуть контакты будет невозможно.Хотя, если использовать технологию пружинных фиксаторов, то в этом не будет необходимости.

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется использовать паяльные или сварочные провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеперечисленных способов соединения алюминиевого провода с медным проводом или между собой.

Итак, мы рассмотрели вместе с вами наиболее распространенные способы подключения алюминиевого провода.Конечно, если у вас нет опыта или вы просто боитесь браться за такую ​​работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт такой работы, действуйте, следуя всем рекомендациям из этой статьи.

Видео

Посмотрите мастер-класс по соединению меди с алюминием:

Есть еще немало комнат, где электропроводка сделана из алюминия. При этом современные системы основаны на использовании меди в качестве проводника.Поэтому актуальна проблема соединения проводов из этих разнородных материалов. О том, как соединить медные и алюминиевые провода, мы поговорим ниже.

Электрохимическая коррозия

Часто можно встретить утверждения, что объединять медь и алюминий в одно целое нежелательно. С точки зрения совместимости материалов это справедливые заявления. А как насчет соединения меди и цинка или стали и серебра? Вариантов металлических пар много, и вспомнить, какие из них совместимы между собой, а какие нет, сложно.Для упрощения задачи существуют специальные таблицы, одна из которых представлена ​​ниже.

Таблица электрохимических потенциалов (мВ) между подключенными проводниками.

Чтобы разобраться в проблеме, нужно знать, какие процессы происходят, когда разные проводники электричества касаются друг друга. Если влаги нет, контакты все равно будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая нарушает связи.

Каждый проводник электричества обладает определенным электрохимическим потенциалом. Это обстоятельство используется человеком в практических целях, например, аккумуляторы и батарейки работают на основе разных потенциалов.

При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, и один из электродов деформируется. Точно так же разрушается один из двух металлов. Таким образом, для определения совместимости металлов необходимо иметь информацию об электрохимическом потенциале всех материалов, участвующих в реакции.


Что произойдет, если медь соединится напрямую с алюминием

Согласно техническому регламенту, механическое соединение металлов разрешено, если электрохимическое напряжение между двумя материалами не превышает 0,6 мВ. Например, из приведенной выше таблицы можно установить, что в случае соединения алюминия и меди электрохимический потенциал составляет 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюмином (0,20 мВ).

И, тем не менее, если очень нужно, то можно комбинировать такие несовместимые материалы, к которым относятся медь и алюминий.О том, как соединить медный и алюминиевый провода, речь пойдет ниже.

Обзор способов подключения

Есть несколько способов соединения алюминиевых и медных проводов. Причем в каждом из описанных случаев потребуются специальные приспособления. Рассмотрим отдельно каждый тип стыковки.

Этот тип подключения является наиболее распространенным, поскольку он прост и дешев. Если все сделано правильно, соединение проводов с помощью гаек и болтов обеспечит надежный контакт в течение всего срока службы электропроводки и электроприборов… Кроме того, всегда можно разобрать соединение, подключить дополнительные жилы и т. Д. Благодаря резьбовому соединению теряется актуальность электрохимической несовместимости металлов, появляется возможность стыковать алюминий и медь, толстые и тонкие провода, многожильные и одноядерный. При этом важно избегать прямого контакта между разнородными материалами, сделав прокладки из пружинных шайб.

Для работы понадобятся болт и гайка, а также шайба (она должна быть из анодированной стали).

Подключение осуществляется следующим образом:

  1. Снимаем изоляционный слой с проводов на небольшую длину (примерно четыре диаметра болта). Так же чистим проводник, особенно если его жилы подверглись окислению. Формируем кольца из жил.
  2. Сначала в один обхват к болту прикручивается алюминиевый проводник.
  3. Ставим на шайбу.
  4. Теперь очередь за медным проводником. Так же скрепляем за один оборот.
  5. Затем навинтите гайку так, чтобы добиться надежного соединения.

Примечание! Если стыковка проводится для работы в помещении, где по техническим условиям присутствует вибрация, для качественного результата потребуется дополнительная гайка.

Клеммы

Есть несколько вариантов клеммных соединений. Один из вариантов — это так называемые «орехи». Столь необычное название клеммников связано с их внешним сходством с гайками. Доступно несколько разновидностей «ореховых» клемм.

Самая примитивная по своей конструкции модель имеет внутри три ограничивающие пластины.Между пластинами расположены проводники. Таким образом, исключаются прямые контакты между разнородными материалами. В этом случае «гайки» позволяют сохранить цепь питания электрической цепи.

Для достижения целостности схемы необходимо снять свинцовый проводник с изоляционного слоя, открутить пару болтов, установить между пластинами оголенный провод и снова затянуть болты. С выходных концов нужно снять изолятор, а затем ввести провода в отверстия, расположенные перпендикулярно питающему каналу.Далее проводники закрепляются между другими демаркационными пластинами.

На рынке также есть более сложная модель, конструкция которой устроена таким образом, что нет необходимости снимать изоляцию с проводов. Дело в том, что пластины устройства содержат зубцы, которые при сдавливании болтами просто нарушают изоляционный слой. Описанный вариант стыковки считается очень надежным.

Есть еще один вариант клеммников — обычные колодки. Устройство представляет собой планку с выводами.Чтобы соединить два разнородных материала, нужно зачистить их концы и направить провода к клеммам. Концы закреплены болтами, которые находятся над отверстиями клемм.

Клеммные колодки Wago

Подключение медных и алюминиевых проводов может осуществляться с помощью клеммных колодок Wago. Это устройство относится к вышеупомянутым терминалам, однако о колодках Wago стоит рассказать подробнее в связи с их популярностью среди покупателей.

Wago доступен в двух версиях: одноразовой с фиксированной проволокой и многоразовой с рычагом, который позволяет многократно вставлять и извлекать направляющую проволоку.

Wago используется для всех типов одножильных проводов с поперечным сечением от 1,5 до 2,5 квадратных миллиметров. Блок можно использовать в распределительных коробках с силой тока до 24 ампер. Однако на практике считается, что 10 ампер более чем достаточно и большие значения приведут к перегреву.

Для подключения проводов необходимо один из них вдавить в отверстие колодки, в результате чего он будет там надежно закреплен. Вам также потребуется приложить силу, чтобы вынуть проводник из отверстия.Следует иметь в виду, что удаление провода от одноразовой клеммной колодки может деформировать контакт, поэтому в следующий раз надежный контакт не гарантируется.

Намного удобнее пользоваться многоразовым устройством Wago. Характерной особенностью такой клеммной колодки является наличие оранжевого рычага. С помощью такого устройства можно состыковать или отсоединить все типы проводов сечением от 0,08 до 4 квадратных миллиметров. Допустимый уровень тока — 34 ампера.

Для создания соединения нужно снять изоляцию с провода на 8-12 миллиметров, поднять рычаг вверх, направить провод в отверстие в клеммной колодке.Затем возвращаем рычаг в обратное положение, тем самым фиксируя провод в клемме.

Единственный существенный недостаток Wago — более высокая стоимость по сравнению с традиционными терминалами.

Заклепки

Этот способ соединения разнородных проводов напоминает болтовое соединение. Однако вместо гайки и болта используется заклепка, образующая неразъемное соединение. Другими словами, после фиксации уже невозможно удалить заклепку, не повредив ее.

Для выполнения стыковки зачищаем оба проводника от изоляционного материала, а также сгибаем провода в кольца. Далее на заклепку нанизываем одно из колец, после этого надеваем стальную шайбу, затем снова нанизываем кольцо, но уже второй проводник.

Заклепка имеет головку с одной стороны. Теперь вам нужно разгладить вторую сторону, образуя таким образом второй колпачок, который будет выступать в качестве крепления. Деформация заклепки осуществляется либо молотком, либо специальным инструментом, похожим на плоскогубцы.Техника клепки позволяет получить очень качественное соединение.

Паяльник

При желании можно спаять два разнородных металла. Однако для этого потребуется соблюдение некоторых технологических нюансов.

Что касается меди, то с пайкой проблем не будет, а вот с алюминием ситуация сложнее. Дело в том, что в результате пайки и под воздействием кислорода на поверхности металла появляется амальгама. Этот пленочный сплав невероятно химически устойчив, что предотвращает его прилипание к припою.Для снятия пленки понадобится раствор медного купороса, батарейка Крона и кусок медной проволоки.

На проводе из алюминия зачищаем место под пайку, после чего наносим туда немного купороса. Прикрепляем алюминиевый провод к отрицательному полюсу батареи, а медный провод одним концом к положительному полюсу, а другой конец погружаем в медный купорос. Через некоторое время алюминий покроется слоем меди, к которому можно припаять медный проводник.

Качество связи

В большинстве рассмотренных ранее случаев будет применяться жесткое крепление очищенных от изоляционного слоя проводов. Однако при соединении меди и алюминия необходимо учитывать один важный технологический нюанс: алюминий под действием нагрузки приобретает пластичность, как говорят специалисты, начинает «течь» … В результате этого процесса происходит разупрочнение. соединения, и поэтому болты необходимо регулярно подтягивать.Если вовремя не затянуть болты, терминал может просто загореться из-за сильного перегрева.

Существует ряд правил, придерживаясь которых можно добиться качественного соединения:

  1. Многожильные проводники нельзя зажимать слишком сильно. В таких проводах слишком тонкие жилы, легко ломаются под действием сдавливания. Результатом разрыва является перегрузка оставшихся проводников, что может привести к возгоранию.
  2. Важно правильно подобрать клемму с учетом сечения проводника.Если канал слишком узкий, проводник не поместится, а если он широкий, он выпадет.
  3. Латунные втулки и клеммы очень хрупкие, поэтому не зажимайте их слишком сильно.
  4. Обратите внимание на маркировку, где предлагается максимально возможная сила тока. Причем этого показателя лучше не добиваться, ограничившись не более 50% нагрузки.

Примечание! Не рекомендуется покупать безымянные китайские товары. Разъемы — слишком важная деталь, чтобы на нее можно было экономить.Лучше всего отдавать предпочтение продукции известных фирм (например, швейцарской компании «ABB»).

Многожильные провода

Как упоминалось ранее, многожильные проводники не должны подвергаться перенапряжению. Для соединения многожильных проводов чаще всего используют гильзы или обычные скрутки. Ниже мы опишем эти методы более подробно.

Вкладыши

Гильза представляет собой защитный пластиковый колпачок, под которым находится полый металлический наконечник. В первую очередь необходимо снять с проводника изоляционный слой.Затем жилки скручиваются в одно целое, и получившаяся «косичка» отправляется в рукав. Далее гильза обжимается (для этой операции подходят плоскогубцы). Наконечник муфты вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.

Скручивание

Скручивание не в почете у профессиональных электриков. Однако бывают ситуации, когда наиболее удобный выход из ситуации — скручивание (например, для создания временного соединения или при отсутствии необходимых материалов).

Итак, скручивание меди и алюминия допускается только после тщательной очистки алюминиевой поверхности. Если медный проводник имеет много жил, все существующие жилы необходимо собрать в одну «косичку». Также медь нужно покрыть припоем — это улучшит контакт.

При скручивании важно не допускать поломки жил. Концы лучше всего прикрыть изолирующими защитными колпачками, которые можно купить в любом строительном магазине.

Примечание! Скручивание недопустимо в помещениях с влажным воздухом.

Итак, в соединении медных и алюминиевых проводников нет ничего сложного. Просто нужно помнить о цене ошибки: неправильно подключенные провода могут стать причиной не только выхода из строя электроприборов, но и возгорания.

В жилых домах, построенных в советское время, электропроводка проводилась алюминиевыми проводами. Профессиональные электрики предпочитают делать современную бытовую сеть с медными проводами. Поэтому, хотим мы того или нет, но часто нам приходится сталкиваться с такой проблемой, как соединение медных и алюминиевых проводов.Не слушайте тех, кто вам скажет, что этого делать категорически нельзя. Конечно, для этого случая подходят не все способы, однако подключение электротехнических алюминиевых и медных проводов — задача вполне решаемая. Главное, все делать правильно.

Эти два металла имеют разные химические свойства, что влияет на качество их соединения. Но были умники, придумавшие, как соединить два проводника, исключив при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты подключения медных и алюминиевых проводов, но сначала разберемся, почему это нельзя сделать обычной скруткой и в чем причина такой несовместимости?

Причины несовместимости

Основные причины нежелательного соединения этих двух металлов кроются в алюминиевой проволоке.

Результат скрутки меди и алюминия — перегрев стыка, оплавление изоляции, возможность возгорания

Причин три, но все они приводят к одному результату — со временем контактное соединение проводов ослабевает, начинает перегреваться, плавится изоляция и возникает короткое замыкание.

  1. Алюминиевая проволока может окисляться при воздействии влаги из воздуха. Это происходит намного быстрее при контакте с медью. Оксидный слой имеет более высокое удельное сопротивление, чем сам металлический алюминий, что приводит к чрезмерному нагреву проводника.
  2. По сравнению с медным проводником алюминий мягче и имеет меньшую электропроводность, из-за чего больше нагревается. Во время работы проводники многократно нагреваются и охлаждаются, в результате чего они претерпевают несколько циклов расширения и сжатия.Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт всегда является причиной сильного нагрева.
  3. Третья причина в том, что медь и алюминий гальванически несовместимы. Если их скрутить, то при прохождении электрического тока через такой узел даже при минимальной влажности произойдет реакция химического электролиза. Это, в свою очередь, вызывает коррозию, в результате чего снова разрывается контактное соединение, и как следствие — нагрев, оплавление изоляции, короткое замыкание, возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными проводами считается наиболее доступным, простым, быстрым и надежным. Для работы вам понадобятся болт, гайка, стальные шайбы и гаечный ключ.

Конечно, применить этот способ для подключения проводов в распределительной коробке квартиры вряд ли получится, ведь сейчас они выпускаются миниатюрных размеров, и получившийся электроблок будет очень громоздким. Но если у вас в доме остались коробки советских времен или когда нужно произвести подключение в распределительном щите, то этот способ с болтовым креплением подойдет лучше всего.В целом считается идеальным вариантом, когда необходимо переключить абсолютно несовместимые проводники — разного сечения, из разных материалов, многожильные на одножильные.

Важно знать, что болтовым методом можно соединить более двух проводов (их количество зависит от длины болта).

Вам нужно будет сделать следующее:

  1. Зачистите каждый подключаемый провод или кабель от изоляционного слоя на 2–2,5 см.
  2. Из зачищенных концов сформируйте кольца по диаметру болта, чтобы их можно было легко надеть на него.
  3. Теперь возьмите болт, наденьте на него шайбу, затем кольцо с медным проводом, снова шайбу, кольцо с алюминиевым проводом, шайбу и все надежно затяните гайкой.
  4. Изолируйте соединение изолентой.

Самое главное, не забудьте поставить промежуточную шайбу между алюминиевым и медным проводами. Если вы будете соединять несколько разных проводов, то промежуточную шайбу между проводниками из одного металла ставить не нужно.

Еще одно преимущество этого соединения — то, что оно съемное. В любой момент его можно раскрутить и при необходимости подключить дополнительные провода.

Как правильно прикрутить провода подробно показано в этом видео:

Хомут «Гайка»

Еще один хороший способ соединения медных и алюминиевых проводов — использовать гайки. Это устройство правильнее называть сжатием ветвей. Это уже электрики прозвали его «ореховым» из-за внешнего сходства.

Представляет собой корпус из диэлектрического поликарбоната с металлическим сердечником (или сердечником) внутри.Сердечник представляет собой две матрицы, каждая из которых имеет паз для определенного поперечного сечения проводника, и промежуточную пластину, скрепленные вместе болтами.

Эти хомуты продаются в любом магазине электротоваров, они бывают разных типов, в зависимости от сечения подключаемых проводов. Недостатком такого устройства является его негерметичность, то есть вероятность попадания влаги, пыли и даже мелкого мусора. Для надежности и качества соединения лучше сверху обмотать «гайку» изолентой.

Процесс соединения проводов с помощью такого зажима выглядит следующим образом:

  1. Разберите зажимной корпус, поддев и сняв стопорные кольца тонкой отверткой.
  2. На соединяемых проводах зачистите изоляционный слой до длины плашки.
  3. Открутите крепежные болты и вставьте неизолированные провода в плоские пазы.
  4. Затяните болты, поместите пластину в корпус компрессора.
  5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима гайки показан в этом видео:

Клеммная колодка

Дешевое и простое решение вопроса, как соединить алюминиевые провода с медными — это использование клеммников. Купить их сейчас совсем не проблема, к тому же можно купить не целый раздел, а попросить продавца вырезать нужное количество ячеек. Клеммники продаются разных размеров, в зависимости от сечения подключаемых в них проводов.

Что это за блок? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек.Каждая ячейка имеет внутри трубчатую латунную гильзу. С противоположных сторон необходимо в эту втулку вставить концы подключаемых проводов и зажать двумя винтами.

Использование клеммных колодок очень удобно тем, что вы всегда можете отрезать от них ровно столько ячеек, сколько пар проводов необходимо соединить, например, в одной распределительной коробке.

Клеммные колодки очень просты в использовании:

  1. Открутите один зажимной винт, освобождая одну сторону рукава для прохождения проводника.
  2. Зачистите изоляцию на проводах алюминиевого провода на длину 5 мм. Вставляем его в клемму, затягиваем винт, тем самым прижимая проводник к гильзе. Затяните винт крепко, но не слишком усердствуйте, чтобы не сломать сердечник.
  3. Проделайте те же операции с медным проводом, вставив его в муфту с противоположной стороны.

Почему надо все делать по очереди? Ведь можно сразу два винта открутить, вставить провода и затянуть.Это необходимо для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной втулки.

Как видите, преимущества клеммных колодок в том, что они просты и быстры в использовании. Этот способ подключения относится к разъемным, при необходимости можно вытащить один проводник и заменить его другим.

Клеммные колодки не подходят для подключения многожильных проводов. Для этого сначала необходимо использовать наконечники, которые будут обжимать пучок жил.

Есть еще одна особенность использования клеммников. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодический осмотр клеммы и подтяжка контактного соединения, где закреплен алюминиевый провод. Если этим пренебречь, алюминиевый провод в клеммной колодке ослабнет, контакт ослабнет, начнет нагреваться и возникнет искра, что может привести к возгоранию.

Как подключить провода с помощью клеммной колодки показано в этом видео:

Клеммы самозажимные

Еще быстрее и проще соединять алюминиевые и медные проводники в самозажимных зажимах.

Зачищенные жилы необходимо вставить в отверстия для клемм до упора. Там они будут автоматически зафиксированы с помощью прижимных пластин (это будет плотно прижимать проводник к луженой планке). Благодаря прозрачному корпусу клеммной колодки можно проверить, полностью ли жила вошла в клемму. Недостаток таких устройств в том, что они одноразовые.

Если вам нужен зажим многоразового использования, используйте зажимы рычажного типа.Рычаг поднимается и освобождает вход в отверстие, в которое необходимо вставить зачищенный сердечник. Затем рычаг опускается назад, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычаг поднимается, а провод снимается с клеммы.

Клеммы самозажимные «WAGO» наилучшим образом зарекомендовали себя на рынке электротоваров. Производитель выпускает специальную серию клемм с контактной пастой Alu-plus.Это вещество защищает место контакта алюминия и меди от проявления электролитических коррозионных процессов. Эти терминалы можно отличить по специальной маркировке на упаковке «Al Cu».

Использовать такие терминалы также очень просто. Сама клемма указывает, на сколько нужно снимать изоляционный слой проводника.

Преимущества и недостатки использования клеммных колодок WAGO описаны в этом видео:

Скрученное соединение

Не рекомендуется скручивать медные и алюминиевые провода.Если без этого не обойтись, то сначала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Это исключит возможность прямого взаимодействия алюминия и меди.

Не забывайте, что алюминий очень мягкий и хрупкий, он может сломаться даже при легких нагрузках, поэтому скручивайте его очень осторожно. Не забудьте хорошенько заизолировать соединение, лучше всего в этом случае использовать термоусаживаемую трубку.

Мы постарались подробно рассказать, можно ли соединить между собой алюминиевые и медные провода, а также как это сделать качественно и надежно.Выберите наиболее подходящий для вас способ, в зависимости от того, где это соединение будет переключаться и использоваться.

Когда требуется соединить между собой 2 разных участка провода, необходимо, помимо качественного контакта, получить достаточную прочность участка, на котором эти провода соединяются вместе.

Если брать во внимание нормативные документы, которые действуют на территории нашей страны, то алюминиевые провода между собой допустимо соединять разными способами:

  1. Сварка.
  2. Обжим.
  3. Пайка.
  4. Подключение с использованием.

Несмотря на то, что все указанные способы подключения, указанные в нормативных документах, представлены как универсальные, не все из них подойдут при работе с алюминиевыми проводами.

В первую очередь, это связано с особенностями такого материала, как алюминий, в частности, с его техническими характеристиками … Как известно из школьного курса химии, на поверхности алюминия всегда есть оксидная пленка, образующаяся в виде в результате прямого контакта с кислородом воздуха.

Она не может проводить через себя электрический ток. К тому же оксидная пленка имеет изрядную температуру плавления — в районе 2000 градусов. Этот показатель значительно выше по сравнению с температурой плавления самого алюминия.

Если снять эту пленку механически, она очень быстро появится снова. Следует отметить, что наличие этой пленки при пайке алюминия сильно мешает процессу соединения алюминиевой жилы с припоем.Также он может вызвать затруднения при сварке проволоки, поскольку из-за его наличия возникают различные включения, из-за которых качество контакта сильно снижается.

Дополнительные характеристики такого материала, как алюминий, включают повышенную хрупкость и текучесть. В связи с этим при соединении алюминиевых проводов следует заранее позаботиться о том, чтобы они располагались так, чтобы полностью исключить возможность механического воздействия на эту зону.

Стоит отметить, что при соединении проводов с помощью штатного болтового зажима его придется периодически подтягивать, так как металл будет постепенно вытекать из-под болта.В результате связь станет слабее.

Скручивание


Алюминиевые провода часто скручивают вместе. Это самый простой, но и самый опасный способ соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующая:

  1. Сначала , удалите изоляцию с проводов примерно на 4-5 см с каждой стороны. Здесь удобнее всего использовать специальный инструмент, созданный специально для этой цели.
  2. Теперь необходимо обезжирить контакты. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
  3. Наждачная бумага удаляет оксидную пленку с металлической поверхности, то есть очищает ее до металлического блеска.
  4. Проволоки скрещиваются между собой , после чего одна из жил навинчивается на другую как можно плотнее с помощью плоскогубцев.
  5. Второй провод таким же образом навинчивается на первый.
  6. Теперь скрутка должна быть изолирована изолентой. Профессиональные электрики также рекомендуют использовать специальные термоусадочные трубки или кембрик. С его помощью можно качественно защитить оголенный участок от негативного воздействия внешней среды.

В принципе технология довольно простая. Просто нужно помнить, что жилы нужно зачищать минимум на 4-5 см, а скручивание производить не вручную, а только с помощью плоскогубцев, чтобы провода были как можно ближе друг к другу.

Если этого не сделать, то в результате будет слабый контакт, из-за которого участок может сильно нагреться. В свою очередь, этот эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

Резьбовое соединение


Этот тип подключения может быть очень надежным, если все сделано правильно. Стоит отметить, что наибольшее линейное расширение имеет алюминий, поэтому со временем между подключенными проводами возникает зазор, который ухудшает их контакт друг с другом.Во избежание коротких замыканий нужно время от времени подтягивать эти винты.

Чтобы избавиться от этой необходимости, установите специальные шайбы с насечками или канавками. Подбирают получившиеся зазоры и в несколько раз повышают надежность соединения.

Провода нужно будет намотать на саморез, чтобы площадь его контакта с контактной площадкой была намного больше. Профессиональные электрики часто делают это, расплющивая это кольцо на наковальне, чтобы увеличить площадь контакта.

Технология изготовления качественного резьбового соединения проводов начинается с снятия с них изоляции на расстоянии, равном 4 диаметрам винта. Очищенные участки обезжириваются.

Затем нужно их кончики загнуть так, чтобы образовались кольца.

Элементы надеваются на винт в следующей последовательности:

  1. Шайба пружинная.
  2. Шайба стандартная.
  3. Кольцо первого провода.
  4. Еще одна стандартная шайба.
  5. Кольцо второго провода.
  6. Гайка.

Вся система затягивается до тех пор, пока пружинная шайба не придет в выпрямленное состояние. В принципе, если оба провода алюминиевые, то ставить между ними стандартную шайбу не нужно.

Используем клеммы

Если алюминиевые провода имеют незначительную токовую нагрузку, то их можно соединять между собой с помощью клеммников.Хотя внешний вид таких изделий может быть самым разным, принцип их действия одинаков.

Корпус колодок выполнен из пластика или карболита. Содержит трубки с толстыми стенками из латуни. По бокам есть резьбовые отверстия. Подключаемые провода выведены в противоположные концы, которые закреплены винтами. Следует отметить, что в одну латунную трубку можно вставить столько проводов, сколько поместится.

Это не очень надежное соединение по сравнению с пайкой, однако монтажные работы занимают в разы меньше времени.Помимо соединительных проводов из одного материала, в клеммных колодках допустимо использовать разные провода.

Соединение неразъемное


Если в дальнейшем разборку проводного соединения не планируется, то можно использовать так называемые неразъемные методы. Эти методы являются одними из самых надежных. Их желательно использовать, прежде всего, в труднодоступных местах.

Один из самых простых способов неразъемного соединения — опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, проволока скручивается, вставляется в эту трубку и зажимается пресс-клещами. Здесь лучше всего, чтобы проводники входили как можно плотнее.

Только в этом случае соединение будет максимально прочным. Стоит отметить: если провода входят в трубку достаточно плотно, то их даже не придется скручивать вместе. На последнем этапе соединение изолируется.

Сегодня на рынке можно найти специальные наконечники для этого соединения, которые уже имеют изоляционный колпачок.Он сжимается вместе с наконечником и оборачивается вокруг проводов, закрывая доступ к ним.

Для получения качественного неразъемного соединения необходимы специальные плоскогубцы, которые не будут кусать, а только сжимать. Если их нет в наличии, подойдут стандартные плоскогубцы.

Пайка и сварка


Пайка проводов позволяет получить достаточно качественное и неразъемное соединение.
Однако при подключении алюминиевых проводов помните, что на них есть оксидная пленка, из-за которой припой будет плохо держаться.

Для того, чтобы не допустить появления такого дефекта, нужно соблюдать определенную последовательность действий:

  1. Соединенные участки провода обработаны специальным флюсом, который удаляет оксидную пленку с поверхности.
  2. Припой обрабатывается максимально аккуратно, чтобы у него была наибольшая площадь контакта с проводами.
  3. Когда соединительный участок остынет, желательно обработать его наждачной бумагой, чтобы удалить острые края, которые могут повредить изоляционный слой.
  4. Провода заизолированы в обязательном порядке.

Пайка требует определенных навыков.

Следует сказать, что этот метод имеет ряд недостатков:

  1. Он должен быть изолирован.
  2. Сам метод довольно сложный, особенно если приходится припаять провода под потолком, стоя на лестнице.
  3. Если при работе была допущена ошибка, то исправить ее будет довольно проблематично.
  4. На работу уходит много времени.

Сварка чем-то похожа на пайку проволоки, но намного быстрее. Чтобы получить качественное соединение, электрод подводят к месту соединения всего на 1-2 секунды. Оба конца проволоки предварительно обрабатывают флюсом для удаления оксидной пленки.

Если опыта работы в этой сфере нет, то сначала следует потренироваться в использовании заранее подготовленных, но не подключенных к системе скручиваний.

После завершения процесса сварки пряди пропитываются специальным растворителем и покрываются лаком. В результате получается качественное соединение, которого хватит на длительный период времени, так как этот метод позволяет предотвратить перегрев. Соответственно, такой участок нужно будет изолировать.

Альтернативные варианты


плоский пружинный зажим

Провода можно склепать заклепками. В принципе эта технология аналогична винтовой, только здесь вместо винта берется заклепка.Конечный результат — неразрывное соединение.

Это соединение довольно простое: оба проводника надеваются на заклепку через пружинную шайбу, затем вставляются в заклепочник и ручки сводятся до щелчка.

Также есть специальный зажим с плоской пружиной. Такие изделия бывают одноразовыми и многоразовыми, когда проволоку можно как вставлять, так и снимать. Однако следует помнить, что такие зажимы изготавливаются из пластика, поэтому использовать их при токах более 10 А. нежелательно.

Работать с ними очень просто: провода зачищены и вставлены в зажим до щелчка. Вытащить их без специального рычага невозможно. Также желательно заизолировать этот участок провода.

Особенности подключения

Алюминиевые провода лучше всего помещать в специальные, к которым они должны подходить в гофрированных рукавах. Это особенно важно, когда проводка выполняется на открытом воздухе или в случае прокладки проводки во влажном помещении, например, в ванной.

Как правило, при подключении алюминиевых проводов, которые будут работать на улице, необходимо следить за тем, чтобы влага не попадала в места подключения.

В противном случае короткого замыкания не избежать. В этом случае очень удобно использовать технологию сварочной проволоки, так как последующее использование специального лака исключает воздействие воды на стык, а изоляционный слой дополнительно защищает от поражения электрическим током.


  1. Профессиональные электрики не рекомендуют соединять алюминиевые и медные провода между собой… Это связано со многими причинами, самая важная из которых — разная стойкость металлов. Кроме того, при взаимодействии друг с другом медь и алюминий очень быстро окисляются, что вызывает нагрев проводов, значительно ухудшает контакт. К тому же у них разная жесткость, что сильно усложняет работу.
  2. При необходимости можно комбинировать те или иные способы подключения проводов. В частности, скручивание хорошо сочетается с пайкой или сваркой. В результате получается очень надежный и постоянный контакт, который прослужит долго.
Сильноточные клеммные колодки

подходят для алюминиевых и медных проводов.

Краткое описание пресс-релиза:


Клеммные колодки ERTB предлагают безопасные точки подключения и передачи для входящей линии электропередачи к электрическому оборудованию. Модульные блоки Post-to-Clamp монтируются в любую точку крепления шкафа / корпуса. Однорядная трехполюсная конструкция обеспечивает линейное напряжение на 1 или 2 полюса, а нейтраль и заземляющий провод — на остальных полюсах.Блоки изготовлены из ударопрочного поликарбоната с классом горючести 94V-O и температурным режимом 125 ° C.




Оригинальный пресс-релиз:


Новые сильноточные клеммные колодки Heyco ERTB подходят как для алюминиевых проводов, так и для меди

Томс-Ривер, Нью-Джерси, июль 2006 г. — Heyco Products, Inc., лидер отрасли в разработке и производстве прецизионных изделий для защиты проводов и штампованных металлических электрических компонентов представляет клеммные колодки ERTB для всех применений с высоким током и алюминиевым проводом.

Представление нового продукта: Клеммные колодки ERTB — для OEM-передачи мощности линейного напряжения на различное электрическое оборудование.

Дизайн и проектирование: Группа разработки и проектирования продуктов Heyco Products.

Производитель: Heyco Products, Inc.

Области применения продукта: Компактные трехполюсные клеммные колодки ERTB обеспечивают безопасные, надежные точки подключения и передачи для входящей линии электропередачи к электрическому оборудованию многих видов.ERTB особенно подходит для соединений проводов с высокой пропускной способностью, включенных в стандартную медь, или новых UL-алюминиевых проводов в бытовых или коммерческих приборах, таких как электрические плиты, стиральные машины и сушилки; электрические водонагреватели, тепловые насосы, генераторы, оборудование HVAC, машины и другие приложения, которые требуют подключения сильноточных медных или алюминиевых проводов.

Описание продукта: Клеммные колодки ERTB — это компактные, прочные унифицированные блоки типа «пост-зажим», которые монтируются в любой точке крепления шкафа или корпуса.Каждый из этих электрических полюсов имеет защитную полосу под каждым стяжным винтом, которая не протыкает ни жилы медной проволоки, ни более мягкую алюминиевую проволоку, удерживая их одинаково плотно. Там, где используется алюминиевая проволока, требуется минимальный крутящий момент при установке, чтобы оставаться в безопасности, не теряя из-за расширения и сжатия, вызванного током.

Каждая низкопрофильная клеммная колодка имеет однорядную трехпроводную конструкцию полюсов, которая обеспечивает линейное напряжение на одном или двух полюсах, а нейтральный и заземляющий провод — на одном или двух остальных полюсах.К полюсам можно подключать алюминиевый провод 6-4 AWG или медный многожильный провод 10-6 AWG, рассчитанный на 300 В, 60 А. Низкий крутящий момент при установке для «горячих» проводов позволяет быстро и легко выполнять надежные соединения и предотвращать ослабление во время работы. Заземляющий браслет из твердой меди на центральном полюсе обеспечивает безопасность.

Конструкция и отделка: Клеммные колодки ERTB отливаются на собственном современном заводе Heyco в США из ударопрочного поликарбоната с классом воспламеняемости 94V-O и температурным рейтингом 125 ° C.Клеммные колодки ERTB признаны UL в файле компонентов № E235481 и сертифицированы Канадской ассоциацией стандартов, файл № LR-8919.

Информация для заказа. Литературу, технические характеристики и цены на клеммные колодки Heyco ERTB можно получить, обратившись по адресу:
Heyco Products Inc.,
1800 Industrial Way North,
P.O. Box 517,
Toms River, NJ 08754.
Бесплатный телефон: (800) 526-4182.
Факс (бесплатный): (800) 358-7904.
Электронная почта: sales @ heyco.com.

Узнайте больше о Heyco на сайте: www.heyco.com. Heyco Products, Inc. сертифицирована по стандартам качества ISO 9011. С 1926 года Heyco является первым производителем систем защиты проводов во всем мире.

Обратите внимание: бесплатные образцы доступны по запросу.

Другие материалы из раздела «Взрывчатые вещества, вооружение и вооружение»

Клеммные колодки и защитные полосы Интернет-магазин

Дополнительная информация о защитных полосах клеммных колодок …

Что такое защитная полоса клеммных колодок?

Барьерная планка или U.Клеммная колодка типа S. представляет собой электрический разъем винтового типа, в котором провода крепятся к металлической части винтом. Это разъем, который позволяет более одной цепи подключаться к другой цепи. Часто он содержит две длинные алюминиевые или медные полоски, предназначенные для соединения различных компонентов. Эти полоски образуют шину для распределения энергии, которая отправляется на подключенные компоненты. Барьерная полоса состоит из нескольких винтовых клемм.

Типы клеммных колодок и перегородок

Компания Future Electronics предлагает несколько различных типов клеммных колодок и перегородок.У нас есть многие из наиболее распространенных типов, распределенных по производителю, категории и типу упаковки. Наши параметрические фильтры позволят вам уточнить результаты поиска в соответствии с необходимыми спецификациями.

Клеммные колодки и перегородки от Future Electronics

Future Electronics предлагает широкий ассортимент клеммных колодок и перегородок от нескольких производителей, которые можно использовать для различных приложений. Пройдя выбор, вы найдете подходящие клеммные колодки и барьерные ленты, такие как клеммные колодки для DIN-рейки, соединители клеммных блоков, клеммные колодки быстрого подключения, клеммные колодки для распределения питания или для любого применения, требующего барьерной полосы или соединителя клеммной колодки.Вы можете легко уточнить результаты поиска продуктов для клеммных колодок и барьерных полос, щелкнув по предпочитаемой марке клеммных колодок и барьерных полос в списке производителей ниже.

Области применения клеммных колодок и барьерных полос:

Существует множество областей применения, в которых используются клеммные колодки и барьерные полосы. Винтовые клеммы часто используются для подключения заземления шасси, как на сетевом фильтре. Некоторые системы громкой связи используют их для динамиков и других входов и выходов.Винтовые клеммы очень широко используются в электропроводке, для подключения переключателей и для подключения крупных бытовых приборов к розеткам в домашних условиях.

Выбор правильной клеммной колодки и перегородки:

С помощью параметрического поиска FutureElectronics.com при поиске подходящих клеммных колодок и перегородок вы можете фильтровать результаты по производителю, категории или типу упаковки.

Вы сможете найти подходящую клеммную колодку и барьерную планку, которые можно использовать для всех типов цепей, таких как клеммные колодки распределения питания, разъемы клеммных колодок, клеммные колодки для DIN-рейки, клеммные колодки для быстрого подключения или для любых приложений, которые требуют разъем клеммной колодки или барьерную планку.

Клеммные колодки и перегородки в упаковке, готовой к производству, или количество для НИОКР

Если количество клеммных колодок и перегородок, которые вам требуются, меньше целой катушки, мы предлагаем нашим клиентам несколько наших клеммных колодок и защитных полос лоток, тюбик или отдельные количества, которые помогут вам избежать ненужных излишков.

Future Electronics также предлагает своим клиентам уникальную программу складских запасов, предназначенную для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, которые могут содержать необработанные металлы, и продуктов с нестабильным или длительным сроком поставки.Поговорите с ближайшим к вам отделением Future Electronics и узнайте больше о том, как избежать возможного дефицита.

Как правильно соединить медный и алюминиевый провод. Соединительные алюминиевые и медные провода

Как подключить алюминиевые провода

Несмотря на то, что по современным стандартам домашняя проводка в основном выполняется из медных проводов, нередко можно найти проводку из алюминия. Если заменить старую проводку на новую невозможно, то нужно научиться соединять алюминиевые провода своими руками.Так, например, подключите люстру. розетка и другие электроприборы правильно? Можно ли подключить алюминиевые провода к другим? Как сделать соединение надежным? Как надежно соединить алюминиевые провода между собой? Вы можете получить ответы на эти вопросы в этой статье.

Особенность алюминиевой проволоки

Из-за своих особых характеристик с алюминием трудно работать. Также при окислении этого металла на поверхности образуется оксидная пленка. Это, в свою очередь, препятствует хорошему прохождению тока.Эта пленка плавится при температуре в две тысячи градусов, что выше, чем температура плавления самого алюминия. Если снять пленку механически, то буквально через небольшой промежуток времени она снова появится. В результате оксидная пленка препятствует хорошему контакту стыка.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться механическим воздействиям. Например, если соединение производится болтом, то время от времени его необходимо постоянно подтягивать.Это связано с тем, что алюминий со временем будет вытекать из-под контакта.

Электрохимическая коррозия

Можно ли соединить алюминиевый провод с другими? Да! Но здесь важно учесть несколько важных моментов. Если нет влаги, то такая связь будет вечной. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Также важно учитывать тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал.В связи с этим были созданы аккумуляторы и батареи, однако при попадании воды на стыке металлов короткозамкнутый гальванический элемент … Результат — разрушение одного из металлов. Чтобы выяснить, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника с током.

Так, например, допустимо подключение разных проводов в том случае, когда уровень электрохимического потенциала между ними не превышает 0.6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разностью потенциалов 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Примечание!

Если медный провод покрыт оловянно-свинцовым припоем, допускается любое механическое соединение с алюминиевым проводом.

Способы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединить алюминиевые провода непросто. Однако это не так! В процессе соединения алюминиевого провода с медным нужно просто соблюдать технологию.Рассмотрим несколько известных способов подключения алюминиевого провода к медному:

Скручивание

Это один из простых способов подключения проводов. При этом совершенно не требуется никакой квалификации, как и специальных знаний. Но в результате получается далеко не надежная связь. Почему? Все связано с тем, что в период температурных колебаний происходит линейное расширение проводов и, как следствие, между ними образуется зазор, что в свою очередь увеличивает сопротивление.После контакт окисляется и через некоторое время разрушается.

Примечание! Этого не произойдет в первый год. Но если вы хотите создать надежную и качественную связь, то вам стоит подумать о более надежной альтернативе.

Как осуществляется такое подключение? Здесь важно, чтобы одна проволока не наматывалась на другую, а обе наматывались друг на друга. Чтобы соединение получилось качественным медным проводом, можно залудить припоем. При этом ограничений по диаметру подключаемых проводов нет.Если медный провод многожильный, то его в обязательном порядке нужно покрыть припоем. Если провод толстый, то трех витков будет достаточно, а на тонком проводе до Ø1 мм необходимо сделать пять витков.

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов с помощью гаек и винтов. Такое подключение обеспечит качественный контакт на долгие годы. Этот способ можно использовать для соединения проводов разного сечения. многожильные и одноядерные.

Итак, с конца провода сначала нужно снять изоляцию. После этого на винт надевается пружинная шайба, обычная шайба, кольцо одного проводника, простая шайба, кольцо другого проводника, шайба и в конце гайка, стягивающая всю конструкцию.

Примечание! Если проводник имеет жилу Ø2 мм, винт должен быть M4.

Если провод многопроволочный, его сначала необходимо покрыть припоем.

Клеммная колодка

Клеммная колодка — еще один современный способ подключения алюминиевых и медных проводов.Хотя этот метод очень популярен, он намного надежнее. Однако клеммная колодка позволяет быстро и качественно подключать провода. При этом отпадает необходимость в формировании колец на конце провода, а также в дополнительной изоляции. Такая конструкция полностью исключает возможность соприкосновения двух неизолированных проводов.

Это соединение выполняется следующим образом: конец провода очищается от изоляции на длину до 5 мм. После этого в отверстие клеммной колодки вставляется провод, который затягивается винтом.

Примечание! Осторожно затяните винт, особенно алюминиевую проволоку.

Такое соединение очень полезно в случаях, когда из потолка торчит короткий кусок алюминиевой проволоки. Если в этом случае использовать метод скрутки, то рано или поздно проволока просто оборвется. Это не относится к клеммной колодке. Также, если алюминиевые провода случайно порвались в стене, то эта технология упрощает их подключение. Но есть одно но! Клеммную колодку нельзя спрятать в штукатурке или стене без специальной распределительной коробки.

Клеммная колодка и плоский пружинный зажим

Этот способ подключения проводов появился сравнительно недавно. Они бывают двух видов: одноразовые и многоразовые. В последнем случае есть специальный рычаг, позволяющий извлекать и вставлять провод несколько раз. Такие клеммные колодки позволяют соединять многожильные провода разных типов из алюминия с медными проводами.

Широко используются для монтажа люстр. а также для подключения проводов в распределительных коробках … Провод принудительно вставляется в отверстие блока и надежно там фиксируется.Для снятия проволоки потребуется много усилий. На практике лучше использовать клеммники многоразового использования, которые позволяют переделывать подключение в случае просчета.

Изоляция удалена с провода на 10 мм. Рычаг на многоразовом выводе поднимается, и провод вставляется. Затем рычаг возвращается в противоположное положение. Подключение готово!

Соединение неразъемное

Этот тип соединения обладает практически всеми преимуществами резьбового соединения.Можно выделить скорость монтажа, прочность, доступную цену и простоту подключения. Принцип его работы прост. Для соединения проволоки заклепкой готовятся кольца диаметром 4 мм. Сначала наденьте алюминиевую проволоку, затем пружинную шайбу, медную проволоку и плоскую шайбу. В заклепочник вставляют стальной стержень и сжимают до щелчка ручки. В результате лишний провод обрезается и подключение полностью готово.

Надежность такого подключения очень высока.Используется для сращивания проводов. Самым главным требованием при его использовании является изоляция зоны подключения.

Скручивание алюминиевых проводов вместе

Мы рассказали о преимуществах и особенностях скрутки, а теперь рассмотрим этот вопрос под другим углом, а именно, соединение алюминиевого провода с аналогичным. В этом случае успешность использования метода скрутки будет напрямую зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять, предварительно скрутив их с канавкой.

  • Параллельное скручивание.
  • Последовательное скручивание.

Однако здесь важно соблюдать осторожность, так как на поверхности алюминиевых проводов образуется оксидная пленка. Даже если вы почистите его, он очень быстро появится снова, как отмечалось выше, поэтому концы проволоки можно очистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется прижать плоскогубцами. Такое соединение будет прочным и прочным.

Каждое соединение проводов должно быть должным образом изолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то доступ к нему таким образом ограничивается и, соответственно, подтянуть контакты будет невозможно. Однако, если вы используете технологию пружинных зажимов, в этом нет необходимости.

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется использовать паяльные или сварочные провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет штыревой зажим или один из вышеперечисленных способов соединения алюминиевого провода с медным проводом или друг с другом.

Итак, мы рассмотрели вместе с вами наиболее распространенные способы подключения алюминиевого провода. Конечно, если у вас нет опыта или вы просто боитесь браться за такую ​​работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт такой работы, действуйте, следуя всем рекомендациям из этой статьи.

Посмотрите мастер-класс по соединению меди с алюминием:

http://stroysvoimirukami.ru

Как правило, в домах нового поколения проводка выполняется из медных проводников, в то время как в старых зданиях может по-прежнему использоваться алюминиевая проводка.Иногда случается, что нет возможности разобрать старые кабели, заменив их, и тогда нужно произвести соединение между алюминиевыми проводами. Например, может потребоваться подключить осветительный прибор в комнате, заменить выключатель или установить розетку, тогда вам нужно знать, что делать дальше.

В электротехнике провод — это металлический проводник, состоящий из одной или нескольких прядей, сплетенных вместе для передачи электричества.
Сердечник, по которому протекает ток, может состоять из одного провода разной толщины или сразу нескольких.Многожильный кабель состоит из жил из одного материала, скрученных вместе.

Провода с одной жилой имеют значительно меньшую гибкость, чем многожильные. Электрические кабели изготавливаются из меди и алюминия. Их делают из последнего материала, чтобы сэкономить деньги, так как они намного дешевле. Алюминиевые кабели производятся стандартного сечения, только наименьшее из значений 2,5 мм 2.

Еще у них другой дизайн под внешней оплеткой.Они могут идти парами параллельно друг другу, скручиваться с разным периодом поворота и так далее. Затем провода можно отличить по маркировке и изоляции. Жилы могут быть либо оголены, либо изолированы специальной оболочкой, не пропускающей электричество. Для утеплителя часто встречается резина, винилпласт, поливинилхлорид. Для большей защиты силового кабеля его можно поместить в хлопковую оплетку, которую необходимо пропитать специальным составом от гниения и влагостойкости.В местах, где сердечник подвергается повышенным механическим нагрузкам, его можно поместить в металлическую гильзу.

У алюминиевых проводов есть несколько обозначений. А, АС, АСУ — означает, что кабель многожильный, неизолированный (без оплетки), сечение его разное: 16-25 мм 2, 16-40 мм 2 и 120-400 мм 2. Последние два обозначения указывают на что проволока основана на стальном оцинкованном сердечнике. Такие виды можно использовать для проведения воздушных линий электропередачи. А также APRTO, APPV, APV — классифицируют алюминиевые провода с внешней оплеткой и разной толщиной.

Необходимые инструменты

Для того, чтобы правильно провести между собой или своим ответвлением, необходим хороший и качественный инструмент. Желательно, чтобы для каждой задачи был свой инструмент.
Для данного вида работ вам понадобится:

  • плоскогубцы и плоскогубцы;
  • плоскогубцы и клещи для опрессовки;
  • набор специальных отверток с изолированными ручками и насадками;
  • Отвертка для зонда
  • ;
  • рулон изоленты.

Обычно сложность соединения и разветвления алюминиевых проводов заключается в том, что этот металл обладает особыми свойствами. Он мягкий и легко гнущийся, но в то же время не слишком прочный, поэтому требует осторожного обращения и дополнительных защитных приспособлений … Если проводники контактируют с воздухом, то этот металл довольно быстро окисляется. При подключении к нему можно наблюдать, как происходит коррозия, которая со временем приводит к разрушению.

Видео о подключении провода припоя

Варианты подключения

Есть много вариантов соединения алюминиевых проводов между собой.

Один из наиболее распространенных методов — простое скручивание зачищенных контактов. Большинство людей, не обладающих специальными знаниями в области электротехники, используют этот метод, считая его надежным. Это заблуждение. Не все типы кабелей можно скручивать, так как они могут иметь разное поперечное сечение, что создаст уязвимое место в проводке после их подключения, а также разные марки этих жил. Этот метод не подходит для разветвления электрической линии.

Этот способ имеет низкий уровень надежности, а также высокую степень пожарной опасности. Когда существовал этот метод, еще не было такого большого количества различных бытовых электроприборов, потребляющих много энергии (стиральные машины, кондиционеры, водонагреватели, двухкамерные холодильники и т. Д.). Одновременное использование нескольких мощных энергоемких устройств значительно увеличивает нагрузку на сеть. Контакты с небольшим сечением не выдержат повышенного напряжения.По этой причине метод скручивания потерял актуальность. Его можно использовать для временных подключений.


Пайка. Для соединения или разветвления алюминиевых проводов этот способ соединения считается одним из самых безопасных. Чтобы сделать это правильно, нужно залудить контакты провода. Для этого их обрабатывают расплавленной канифолью, а затем тщательно шлифуют мелкой наждачной бумагой. Затем концы тросов плотно прижимают друг к другу, а затем постепенно добавляют канифоль.Пайка должна быть равномерной, чтобы продлить срок службы.

Сварка. Такой способ подключения доступен далеко не всем. Для этого нужно обладать специальными знаниями и навыками, иметь специальное снаряжение, доступ к которому доступен далеко не каждому. Этот метод очень надежен, но его настоятельно рекомендуется использовать опытному сварщику.

Контактные зажимы. Это лучший способ соединения алюминиевых проводников. Таким же образом вы можете следовать за проводом и при необходимости разветвлять его.Чтобы сделать это правильно, следует зачистить контакты от оплетки на 2-3 сантиметра, а затем отшлифовать металл мелкозернистой наждачной бумагой (подойдет 0 и 1 зерно). Открытую часть нужно будет скруглить. Сечение этого круга должно быть аналогично диаметру зажимного хомута. Получившийся круг надевается на винт и плотно затягивается.

Среди клемм есть пружинный. Сделать разветвление или временное соединение достаточно просто. Достаточно просто очистить контакты и зафиксировать их пружинным механизмом.


Отдельным способом крепления является соединительная арматура или зажим типа SOAS для сталеалюминиевых и алюминиевых кабелей. Зажим овальный СОАС может использоваться для крепления двух групп проводов: с токовой нагрузкой и механическим натяжением по ним или только с токовой нагрузкой. Могут использоваться разные марки зажима SOAS, в зависимости от марки проволоки, ее размеров, прочности и веса. Помимо СОАС, тип SAS может использоваться для крепления сталеалюминиевых проводов.Для каждого из типов таких устройств существуют специальные таблицы с соответствующими показаниями и значениями.

SOAS-IP используется для воздушных линий электропередачи. Неизолированные провода можно скручивать с помощью зажима типа SOAS-IP. Овальный зажим OSAS — довольно распространенный тип, его можно купить в большинстве специализированных магазинов, а также заказать через Интернет.

При работе с электрическими проводами их необходимо обесточивать, даже если напряжение невысокое. По окончании работ оголенные контакты необходимо заизолировать специальной лентой, поместить в резиновую оболочку или в защитную гильзу.В массовом порядке из-за высокой влажности крепление прослужит недолго, а также существует риск поражения электрическим током.

При работе с зажимом SOAS необходимо использовать специальные инструменты для скручивания жил. Пристальное внимание стоит уделить маркировке овального зажима ОСАС, так как несоответствие параметров может привести к непредвиденным последствиям.

— Что означают твои татуировки?
— Нарушение техники безопасности при работе со сварочным аппаратом.

Здравствуйте!

Думаю, что каждый из нас неоднократно задавал вопрос: как правильно подключить провода? Очень активно нам помогают тяжелые предметы, упавшие на кабель в неподходящий момент, домашние животные, которые любят выбирать момент, когда в кабеле нет напряжения, а нужно просто подключить провода, например, в распределительной коробке. в этом.

В этой статье мы рассмотрим различные способы подключения. Преимущества и недостатки. Разрешенные и недопустимые методы. Рекомендуемые методы и др.

Пожалуй, сделаю эту запись как своего рода оглавление. Иначе получится очень долго. Вы нажмете на название подключения, если вы решите узнать о нем больше, прочтите статью и при необходимости вернитесь, и здесь я запишу преимущества и недостатки каждого подключения.

.

  • Достоинства: никаких специальных устройств кроме изоленты не требуется, при грамотном подходе можно добиться высокого уровня надежности, а может и всего …
  • Недостатки: это запрещено делать по ПУЭ, низкая надежность при использовании на высоких нагрузках, очень трудоемкий процесс сращивания проводов, невозможно качественно соединить однопроводные и многожильные провода, нельзя подключить медь и алюминий (правда, если очень хочется, можно, но учти ничего не сказал), при количестве проводов больше двух трудоемкость возрастает еще больше, требуется очень тугая скрутка, что не всегда возможно выполнить, поэтому придется зачистить большой кусок провода, чтобы компенсировать ненадежность контакта.

Скручивание с использованием различных клемм, зажимов, СИЗ и т. Д.

Существует огромное количество всевозможных устройств для подключения проводов. Рассмотрим их все по порядку.

СИЗ скручивающая

СИЗ или КИЗ. На самом деле это два разных понятия, но поскольку продавцы в магазине не всегда отличаются умом и смекалкой, нужно представить это как два в одном.

СИЗ.

Процесс менее трудоемок, чем простая скрутка, более надежен и широко применяется в быту.Увидеть, как сделать такую ​​скрутку, можно на примере статьи по установке распределительной коробки.

  • Достоинства: при грамотном подходе можно соединить мягкий и жесткий провод (но делать это нежелательно), недорогая стоимость комплектующих, хороший контакт, возможность подключения нескольких проводов разного диаметра, отсутствие изоленты При необходимости соединение можно легко разобрать и снова подключить.
  • Недостатки: средняя трудоемкость, не очень качественные СИЗ имеют тенденцию к разрыву или внутренняя пружина прорезает пластмассовый колпачок, такие СИЗ необходимо заменять, медь и алюминий нельзя совмещать, желательно не использовать для сильно нагруженных линии, так как он может растаять.
  • Область применения: может эффективно применяться для небольших объемов в домашних условиях при прокладке новой медной проводки жестким кабелем, модернизации старой медной проводки с жесткого кабеля, соединении алюминия с алюминием.
Скручивание с КИЗ.

В отличие от СИЗ, КИЗ необходимо обжимать. Следовательно, список достоинств и недостатков немного изменится.

  • Преимущества: То же, что и СИЗ.
  • Недостатки: требуется специальный пресс для опрессовки, для длительной службы необходимо покупать только качественные КИЗ, требуется изучить вопрос, как правильно опрессовать (не нарезать стержни прессом), средний труд интенсивность, соединение неразрывное (для нового соединения необходимо разрезать КИЗ и выполнить новое соединение) медь и алюминий соединять нельзя; при использовании качественных КИЗ их можно использовать на сильно загруженных линиях.
  • Объем: как СИЗ

Компрессионный патрубок типа U739M и других типоразмеров.

Пожалуй, мой любимый отжим. Его часто называют «орех», иногда оригинальное название — «яйцо».

  • Преимущества: идеальный способ подключения проводов, высокая безопасность, возможность использования на открытом воздухе (необходимо соблюдать условия, чтобы хомуты не погружались в воду), не требуется периодического затягивания шурупов, возможность соединения меди и алюминия провода, большой ассортимент, охватывающий весь диапазон сечений для электропроводки, можно соединять медь и алюминий (я бы даже сказал — необходимо), особых условий при подключении силовой проводки нет, можно подключать мягкую и жесткую провода, выводы для проводов крестообразные, что позволяет легко сделать отвод, очень хорошее соотношение цены и качества надежность, соединение неразъемное, но разборное, вред для провода минимальный.
  • Недостатки: громоздкие (даже самые маленькие типоразмеры), поэтому сложно использовать в небольших распределительных коробках, средние трудозатраты, скорость работы зависит от качества сжатия (пока встречал только качественные из Schneider electrik).
  • Область применения: лучший вариант для построения силовых кабелей мощных потребителей в производстве и в быту (например, кабель для печки), ответвления от магистральных проводов, возможно внутреннее и внешнее использование, соединение алюминиевых и медных проводов (для например, SIP и VVG).

Клеммные колодки.

Их можно разделить на винтовые и безвинтовые (быстрозажимные).

Винтовой клеммный блок.

Выбор очень богатый. Но его можно разделить на три типа:

Винтовой клеммный блок

Этот тип я называю «не самым лучшим». Причина проста, дефектов очень много, получить хорошую затяжку не удается — обрывается резьба или лопается втулка. Хотя есть дорогие аналоги из качественного металла.Однако дорогие аналоги лей-линий лучше не использовать … Они вполне подходят для подключения питающей сети с маломощными потребителями, например, с лампами. Просто нужно учесть одну небольшую особенность. Если твердая проволока может быть намотана на них без особых усилий, то лучше заделать конец мягкой проволоки первым наконечником гильзы

изолированным фланцем. У них есть две разновидности: круглый фланец (на один провод, хотя можно вдавить два или три, в зависимости от толщины изоляции провода) и фланец овальной формы (соответственно позволяет засунуть в наконечник несколько проводов).Не следует быть ленивым и жадным. Наконечники недорогие, но благодаря им мягкий провод винтом при затяжке не режется, провод действительно затягивается, жилы не ломаются при интенсивной эксплуатации (например при замене ламп, когда нужно вытащить встроенные лампы). Можно соединять алюминиевые и медные провода.

Винтовой клеммный блок усиленный

Клемников этого типа я называю «предпочтительными». Также они имеют огромное количество форм и видов. Отличительная особенность, по которой я их различаю — провод зажимается не кончиком винта, а квадратной шайбой.Вероятность повреждения провода, даже мягкого провода без наконечника, минимальна, но все же лучше использовать наконечники для мягкого провода. Подходит для подключения медных и алюминиевых проводов.

Клеммная колодка на DIN-рейку

Третий подкласс клеммных колодок стоит особняком. Это

всевозможные наборные клеммники на DIN-рейку. Хорошие клеммники, большой выбор расцветки и функциональности, подходят для жестких и мягких проводов, но у них есть один «недостаток» — в основном они используются во всевозможных щитках, хотя никто не мешает установить DIN-рейку в любом удобном месте. место и разместите их на нем.

Чему отдать предпочтение

При выборе нужно обращать внимание на такой параметр, как ток, при одиночном НЕТ (!) — первый «подкласс», если клеммы не очень хорошего качества, лучше брать двойной запас.

Быстроразъемные клеммные колодки.

Большое количество типов разделено на две категории: для мягкой проволоки и для жесткой.

Бесспорным фаворитом в этой области является Wago. Эту разработку по достоинству оценили большинство электриков и мастеров.Невероятно простая установка с помощью специального инструмента для снятия изоляции. Достаточно зачистить провод на 12 мм и воткнуть в клеммную колодку до упора. Наличие технологических отверстий для проверки и измерения электропроводки, универсальность (одна клеммная колодка подходит для двух и более сечений проводов), возможность подключения от двух до 10 проводов, подключение легко разбирается, есть отдельная линейка для алюминиевой проволоки уже со специальной смазкой внутри … В общем, перечислять достоинства можно долго.Недостаток только один — цена.

Клеммные колодки Wago для мягкого провода

Отличие клеммных колодок для жесткого провода от клеммных колодок для мягкого заключается в том, что последние имеют специальные рычаги с фиксацией. Рычаг откидывается на 90 ° и фиксируется в этом положении, в отверстие вставляется мягкая проволока, рычаг опускается и проволока фиксируется. Клеммники для мягких проводов можно назвать универсальными, так как они подходят и тому, и другому.

Пожалуй, это конец обзора подключений, не требующих специализированного инструмента.

Вы еще не устали?

Тогда приступим ко второй части.

Опрессовка с гильзами.

Для этого способа вам уже
требуется специальный пресс. Есть и рукава, и наконечники. Они подразделяются по материалу проволоки: есть гильзы для медной и алюминиевой проволоки. Это своего рода усиленный КИЗ. Из плюсов можно отметить хороший контакт, из минусов — необходимость «изобретать» изоляцию. Для соединения кабелей с помощью срезных винтов предусмотрены специальные резьбовые втулки.С такими втулками невозможно ни перетянуть, ни не продержаться — головки винтов отламываются при достижении необходимого усилия.

Паяльные провода.


Хорошая пайка — это искусство. Хотя припаять жесткий провод не составит особого труда. Единственная тонкость — очень плотный локон. Вы также можете припаять алюминий подходящим флюсом и медь … отдельно. Паять медь и алюминий вместе не стоит … из соображений безопасности. Есть даже специальные пасты, которые просто нужно нанести на локон и прогреть автономной газовой горелкой.Чтобы паять скрутки из нескольких проводов, придется приобрести мощный паяльник (не менее 100 Вт), а припой стоит дорого. В остальном способ неплохой.

Сварка медных проводов.

Для сварки проволоки

потребуется специальный маломощный сварочный аппарат с угольным электродом или другим тугоплавким материалом. На конце свариваемой проволоки образуется медный шарик. Связь очень надежная. Во-первых, вам нужно немного потренироваться «на кошках», прежде чем вы начнете получать красивый мяч.Термоусадочные трубки очень подходят для изоляции скручиваний двумя последними способами. Такую трубку надевают на скрутку и прогревают обычным или строительным феном, подойдет даже зажигалка. Термоусадочная трубка сжимается ровно в два раза, поэтому, когда вы выбираете ее в магазине, вы можете видеть, что трубка обозначается дробью вроде 8/4, что означает начальный диаметр 8 мм, конечный диаметр до 4 мм, то есть очень плотно прилегает к проводу при нагревании …

Подведем итоги.

В заключение, все методы хороши при грамотном и взвешенном подходе.Я постарался охватить все методы, которые помогут вам решить, как подключить провода. Конечно, есть и другие методы, и я буду рад узнать о них от вас, если вы решите рассказать мне секретную технологию и даже поделиться с другими, если не возражаете, но мне кажется, что это будут всего лишь вариации по теме уже озвучено …

В общем, если дочитали — ДОБРЫЕ МУЖЧИНЫ! И я прощаюсь с вами до следующей статьи.

С наилучшими пожеланиями, я!

% PDF-1.5 % 912 0 объект > endobj xref 912 308 0000000016 00000 н. 0000007485 00000 н. 0000007652 00000 н. 0000009318 00000 п. 0000009355 00000 н. 0000009404 00000 п. 0000009453 00000 н. 0000009502 00000 н. 0000009551 00000 п. 0000009665 00000 н. 0000009789 00000 н. 0000013718 00000 п. 0000017737 00000 п. 0000022173 00000 п. 0000026477 00000 н. 0000030869 00000 п. 0000035446 00000 п. 0000035923 00000 п. 0000036534 00000 п. 0000036650 00000 п. 0000037910 00000 п. 0000038227 00000 п. 0000038593 00000 п. 0000038696 00000 п. 0000039415 00000 н. 0000039714 00000 п. 0000040062 00000 п. 0000044091 00000 п. 0000044385 00000 п. 0000045021 00000 п. 0000045537 00000 п. 0000049863 00000 п. 0000050196 00000 п. 0000050308 00000 п. 0000050521 00000 п. 0000050750 00000 п. 0000051399 00000 п. 0000052062 00000 п. 0000056772 00000 п. 0000059089 00000 п. 0000062019 00000 п. 0000062134 00000 п. 0000084325 00000 п. 0000088035 00000 п. 0000088197 00000 п. 0000088374 00000 п. 0000088544 00000 п. 0000088710 00000 п. 0000088745 00000 п. 0000088823 00000 п. 0000094365 00000 п. 0000094691 00000 п. 0000094757 00000 п. 0000094873 00000 п. 0000094908 00000 п. 0000094986 00000 п. 0000100720 00000 н. 0000101051 00000 н. 0000101117 00000 н. 0000101233 00000 н. 0000101268 00000 н. 0000101346 00000 н. 0000105935 00000 п. 0000106264 00000 н. 0000106330 00000 н. 0000106446 00000 н. 0000106481 00000 н. 0000106559 00000 н. 0000145610 00000 н. 0000145939 00000 н. 0000146005 00000 н. 0000146121 00000 п. 0000146156 00000 н. 0000146234 00000 н. 0000183916 00000 н. 0000184246 00000 н. 0000184312 00000 н. 0000184428 00000 н. 0000184463 00000 н. 0000184541 00000 н. 0000226760 00000 н. 0000227090 00000 н. 0000227156 00000 н. 0000227272 00000 н. 0000227307 00000 н. 0000227385 00000 н. 0000232112 00000 н. 0000232439 00000 н. 0000232505 00000 н. 0000232622 00000 н. 0000232658 00000 н. 0000232737 00000 н. 0000235418 00000 н. 0000235751 00000 н. 0000235820 00000 н. 0000235938 00000 п. 0000235974 00000 п. 0000236053 00000 н. 0000239007 00000 н. 0000239335 00000 п. 0000239404 00000 н. 0000239522 00000 н. 0000239558 00000 н. 0000239637 00000 н. 0000242367 00000 н. 0000242701 00000 н. 0000242770 00000 н. 0000242888 00000 н. 0000242924 00000 н. 0000243003 00000 п. 0000248199 00000 н. 0000248530 00000 н. 0000248599 00000 н. 0000248717 00000 н. 0000248753 00000 н. 0000248832 00000 н. 0000252226 00000 н. 0000252554 00000 н. 0000252623 00000 н. 0000252741 00000 н. 0000252777 00000 н. 0000252856 00000 н. 0000256305 00000 н. 0000256637 00000 н. 0000256706 00000 н. 0000256824 00000 н. 0000256860 00000 н. 0000256939 00000 н. 0000261953 00000 н. 0000262285 00000 н. 0000262354 00000 п. 0000262472 00000 н. 0000262508 00000 н. 0000262587 00000 н. 0000267389 00000 н. 0000267721 00000 н. 0000267790 00000 н. 0000267908 00000 н. 0000267944 00000 н. 0000268023 00000 н. 0000274015 00000 н. 0000274347 00000 н. 0000274416 00000 н. 0000274534 00000 н. 0000274570 00000 н. 0000274649 00000 н. 0000280123 00000 н. 0000280457 00000 н. 0000280526 00000 н. 0000280644 00000 н. 0000280680 00000 н. 0000280759 00000 н. 0000285562 00000 н. 0000285895 00000 н. 0000285964 00000 н. 0000286082 00000 н. 0000286118 00000 н. 0000286197 00000 н. 0000293574 00000 н. 0000293908 00000 н. 0000293977 00000 н. 0000294095 00000 н. 0000294131 00000 п. 0000294210 00000 н. 0000298947 00000 н. 0000299279 00000 н. 0000299348 00000 н. 0000299466 00000 н. 0000299502 00000 н. 0000299581 00000 н. 0000304487 00000 н. 0000304819 00000 н. 0000304888 00000 н. 0000305006 00000 н. 0000307968 00000 н. 0000308047 00000 н. 0000308083 00000 н. 0000308162 00000 п. 0000327760 00000 н. 0000328093 00000 н. 0000328162 00000 н. 0000328280 00000 н. 0000328359 00000 н. 0000328628 00000 н. 0000329037 00000 н. 0000329116 00000 н. 0000329152 00000 н. 0000329231 00000 н. 0000354868 00000 н. 0000355200 00000 н. 0000355269 00000 н. 0000355387 00000 н. 0000355466 00000 н. 0000355734 00000 н. 0000356145 00000 н. 0000356224 00000 н. 0000356493 00000 н. 0000356572 00000 н. 0000356838 00000 н. 0000356917 00000 н. 0000357186 00000 н. 0000357265 00000 н. 0000357529 00000 н. 0000357608 00000 н. 0000357644 00000 н. 0000357723 00000 н. 0000368967 00000 н. 0000369302 00000 н. 0000369371 00000 п. 0000369489 00000 н. 0000369568 00000 н. 0000369839 00000 н. 0000370253 00000 н. 0000370332 00000 н. 0000370601 00000 н. 0000370680 00000 н. 0000370716 00000 н. 0000370795 00000 н. 0000382041 00000 н. 0000382375 00000 п. 0000382444 00000 н. 0000382562 00000 н. 0000382641 00000 п. 0000382912 00000 н. 0000383324 00000 н. 0000383403 00000 п. 0000383670 00000 н. 0000405491 00000 п. 0000407428 00000 н. 0000407507 00000 н. 0000407543 00000 н. 0000407622 00000 н. 0000407956 00000 н. 0000408025 00000 н. 0000408143 00000 п. 0000408222 00000 н. 0000408492 00000 н. 0000408905 00000 н. 0000408984 00000 н. 0000409255 00000 н. 0000575895 00000 н. 0000580369 00000 н. 0000580448 00000 н. 0000580716 00000 н. 0000580795 00000 н. 0000581065 00000 н. 0000581144 00000 н. 0000581410 00000 н. 0000581489 00000 н. 0000581758 00000 н. 0000605105 00000 п. 0000606354 00000 п. 0000606433 00000 н. 0000606699 00000 н. 0000637502 00000 н. 0000639785 00000 н. 0000639864 00000 н. 0000640131 00000 п. 0000640210 00000 п. 0000640477 00000 н. 0000659778 00000 н. 0000661027 00000 н. 0000661106 00000 н. 0000661374 00000 н. 0000661453 00000 н. 0000661716 00000 н. 0000682160 00000 н. 00006

00000 п. 00006

Все клеммные колодки имеют сквозную защиту от сквозного проникновения, чтобы проводники не соприкасались с серединой и, возможно, не окислялись. Винты имеют шестигранные головки, обеспечивающие постоянный высокий крутящий момент, необходимый при установке проводов с помощью шестигранного ключа.Закрученные концы винтов предотвращают повреждение относительно мягкого материала алюминиевого проводника при установке. Корпус и пластиковый корпус предназначены для эффективного отвода тепла во время использования.

Отводы линии управления в стандартной комплектации на клеммных колодках от RKA 95 мм²

Все версии включают в себя измерительное соединение в стандартной комплектации для всех моделей RKA 95 сечением 95 мм² и выше и поэтому оптимизированы для подключения питания или мониторинга для непрерывного мониторинга в клеммных колодках HORA eTec без отключения ранее подключенных питающих проводов.

Аксессуары также упрощают установку — пылезащитные крышки защищают от попадания нежелательных частиц и имеют отверстия для проводов необходимых размеров. Пользователи могут маркировать клеммные колодки соответствующими цветами по шкале RAL: фаза, земля и нейтраль. Уникальные этикетки с зажимами для обозначения соединений различных проводов завершают ассортимент принадлежностей.

Концевая заделка проводов — бортовая электросистема

Сменные распределительные коробки должны быть изготовлены из того же материала, что и оригинальные, или из огнестойкого, неабсорбирующего материала, такого как алюминий, или приемлемого пластика.Там, где необходима противопожарная защита, рекомендуется использовать распределительную коробку из нержавеющей стали. Жесткая конструкция предотвращает консервирование стенок коробки маслом, которое может привести к внутреннему короткому замыканию. Во всех случаях сливные отверстия должны быть предусмотрены в самой нижней части коробки. Корпуса силового оборудования должны быть изолированы от металлических конструкций во избежание возгорания при замыкании на землю.

Расположение распределительной коробки должно обеспечивать легкий доступ к любому установленному оборудованию, клеммам и проводам.Если предельные зазоры неизбежны, между токоведущими частями и любой заземленной поверхностью следует вставить изоляционный материал. Не рекомендуется устанавливать оборудование на крышках или дверцах распределительных коробок, поскольку проверка внутреннего зазора невозможна, когда дверца или крышка находятся в закрытом положении.

Распределительные коробки должны быть надежно закреплены на конструкции самолета таким образом, чтобы содержимое было легко доступно для осмотра. По возможности открытая сторона должна быть обращена вниз или под углом, чтобы незакрепленные металлические предметы, такие как шайбы или гайки, имели тенденцию выпадать из распределительной коробки, а не заклинивать клеммы.

Компоновка распределительной коробки должна учитывать необходимость достаточного пространства для проводки и возможных будущих дополнений. Жгуты электрических проводов должны быть зашнурованы или зажаты внутри коробки, чтобы кабели не касались других компонентов, не препятствовали легкому доступу или не закрывали маркировку или ярлыки. Кабели на входных отверстиях следует защищать от истирания с помощью втулок или других подходящих средств.


Разъемы AN / MS

Разъемы (вилки и розетки) облегчают обслуживание, когда требуется частое отключение.Существует множество типов разъемов. Типы разъемов, в которых используются гофрированные контакты, обычно используются в самолетах. Некоторые из наиболее распространенных типов — это круглые пушки, прямоугольные и модульные блоки. Экологически стойкие соединители следует использовать в приложениях, подверженных воздействию жидкостей, вибрации, тепла, механических ударов и / или коррозионных элементов.

Когда требуется HIRF / молниезащита, особое внимание следует уделять выводам отдельных или общих экранов.Количество и сложность систем электропроводки привели к увеличению использования электрических соединителей. [Рис. 8] Правильный выбор и применение разъемов является важной частью системы электропроводки самолета. Количество разъемов должно быть сведено к минимуму, их следует выбирать и устанавливать так, чтобы обеспечить максимальную степень безопасности и надежности самолета. При установке любого конкретного соединительного узла необходимо соблюдать спецификации производителя или соответствующего регулирующего органа.

Рисунок 8. Электрические разъемы


Типы разъемов

Разъемы должны быть идентифицированы по оригинальному идентификационному номеру, полученному из спецификации MIL (MS) или спецификации OEM. На рисунке 9 представлена ​​информация о соединителях в стиле MS.

Рис. 9. Информационный лист соединителя MS

Экологически стойкие соединители используются там, где они могут подвергаться воздействию жидкостей, вибрации, тепла, механических ударов, коррозионных элементов и т. Д.Соединители класса брандмауэра, включающие те же самые функции, должны, кроме того, быть в состоянии предотвратить проникновение огня через отверстие соединителя брандмауэра самолета и продолжать работать без сбоев в течение определенного периода времени при воздействии огня. Герметичные соединители обеспечивают герметичное уплотнение для поддержания участков под давлением. Когда требуется защита от электромагнитных / радиопомех, особое внимание следует уделять заделке отдельных и общих экранов. Для этой цели доступны переходники задней оболочки, предназначенные для заделки экрана, разъемы с проводящей отделкой и заземляющие пальцы для защиты от электромагнитных помех.

Прямоугольные соединители обычно используются в приложениях, где очень большое количество цепей размещается в одной сопряженной паре. [Рис. 10] Они доступны с большим разнообразием контактов, которые могут включать как стандартные, так и коаксиальные, а также контакты большой мощности. Сцепление осуществляется различными способами. Меньшие типы крепятся винтами, которые удерживают их фланцы вместе. Более крупные имеют встроенные направляющие штифты, обеспечивающие правильное выравнивание, или домкраты, которые выравнивают и блокируют разъемы.В соединителях стойки и панели используются цельные штыри или штыри для установки в стойку для выравнивания и крепежные детали для муфт.

Рисунок 10. Прямоугольные соединители

Модульные блоки — это типы соединений, которые принимают обжимные контакты, аналогичные контактам на разъемах. Некоторые используют внутреннюю шину для обеспечения различных схем. Они полезны, когда несколько проводов подключены для распределения питания или сигнала.При использовании в качестве модулей заземления они экономят и сокращают установку оборудования на самолет. Стандартные модули доступны с уплотнениями на концах проводов для защиты окружающей среды и монтируются на направляющих. Блоки функциональных модулей используются для обеспечения легко подключаемого корпуса для установки в условиях окружающей среды небольших резисторов, диодов, фильтров и сетей подавления помех. Линейные клеммные соединения иногда используются вместо соединителя, когда заделано только несколько проводов и когда желательна возможность отсоединения проводов.Линейный терминальный переход устойчив к воздействию окружающей среды. Соединение клеммного соединения имеет небольшой размер и может быть привязан к поверхности жгута проводов, если это одобрено производителем оборудования.

Номинальное напряжение и ток

Выбранные разъемы должны быть рассчитаны на непрерывную работу при максимальной комбинации температуры окружающей среды и токовой нагрузки цепи. Герметичные соединители и соединители, используемые в схемах с высокими пусковыми токами, должны быть снижены. Хорошей инженерной практикой является проведение предварительных испытаний в любой ситуации, когда соединитель должен работать со всеми или большей частью своих контактов при максимальной номинальной токовой нагрузке.Когда проводка работает с высокой температурой проводника, близкой к его номинальной температуре, размеры контактов разъема должны соответствовать нагрузке цепи. Это может потребовать увеличения диаметра провода. Снижение номинального напряжения требуется, если соединители используются на большой высоте в негерметичных зонах.


Запасные контакты для будущей проводки

Для размещения дополнительных проводов в будущем обычно предусмотрены запасные контакты. Расположение незакрепленных контактов вдоль внешней части разъема облегчит доступ в будущем.Хорошей практикой является предоставление двух запасных частей на разъемах с 25 или менее контактами; 4 запасных части на разъемах от 26 до 100 контактов; и 6 запчастей на разъемы с более чем 100 контактами. Запасные контакты обычно не предусмотрены на розетках компонентов, которые вряд ли имеют дополнительную проводку. Разъемы должны иметь все доступные контактные полости, заполненные проводными или несвязанными контактами. Непроволочные контакты должны быть снабжены пластиковой заглушкой с втулкой.

Установка провода в разъем

Провода, которые выполняют ту же функцию в системах с резервированием, необходимо прокладывать через отдельные разъемы.В системах, критически важных для безопасности полетов, рабочую проводку системы следует прокладывать через отдельные разъемы от проводки, используемой для предупреждения о сбое системы. Также рекомендуется прокладывать провода индикации системы в отдельных разъемах от цепей предупреждения о неисправности, насколько это практически возможно. Эти шаги могут снизить уязвимость самолета к инцидентам, которые могут возникнуть в результате неисправности соединителя.

Смежные места

Сопряжение соседних разъемов не должно быть возможным.Чтобы гарантировать это, соседние пары соединителей должны отличаться по размеру корпуса, средствам соединения, расположению вставок или расположению шпонок. Когда такие средства нецелесообразны, провода следует проложить и зажать так, чтобы неправильно соединенные пары не могли достать друг до друга. Не рекомендуется полагаться на маркировку или цветные полосы, поскольку они могут испортиться с возрастом. [Рисунок 11]

Рис. 11. Расположение разъема во избежание неправильного подключения


Уплотнение

Разъемы должны быть такого типа, который исключает попадание влаги за счет использования периферийных и межфазных уплотнений, которые сжимаются при стыковке разъема.Следует избегать попадания влаги через заднюю часть разъема, правильно согласовав внешний диаметр провода с диапазоном уплотнения задней втулки разъема. Рекомендуется, чтобы не более одного провода заканчивались любым контактом обжимного типа. Рекомендуется использование термоусаживаемых трубок для увеличения диаметра проволоки или нанесение заливки на область ввода проволоки в качестве дополнительных средств обеспечения задней совместимости с задней втулкой. Эти дополнительные средства имеют неотъемлемые штрафы и должны рассматриваться только в тех случаях, когда другие средства не могут быть использованы.Запасные контакты без проводов должны иметь пластиковую заглушку подходящего размера.

Дренаж

Разъемы должны быть установлены таким образом, чтобы влага и жидкости стекали из разъема, а не в него, когда они не подключены. Электропроводку необходимо проложить так, чтобы влага, скопившаяся на жгуте, стекала с разъемов. Когда соединители должны быть установлены в вертикальном положении, например, через полку или пол, соединители должны быть герметизированы или изолированы от окружающей среды. В этой ситуации лучше, чтобы емкость была обращена вниз, чтобы она была менее восприимчива к накоплению влаги при отсутствии спаривания.


Проволочная опора

На разъемах, которые не входят в комплект, необходимо использовать заднюю крышку задней части аксессуара. Разъемы с очень маленьким размером проводки, часто требующие технического обслуживания или расположенные в зонах с высокой вибрацией, должны быть снабжены задней оболочкой, обеспечивающей разгрузку от натяжения. Пучок проводов должен быть защищен от механических повреждений подходящим амортизирующим материалом в том месте, где он фиксируется зажимом. Для разъемов с заливкой или с формованными задними переходниками обычно не используются отдельные приспособления для снятия натяжения.Зажимы для разгрузки натяжения не должны создавать натяжение проводам между зажимом и контактом. [Рисунок 12]

Рис. 12. Кожухи с компенсатором натяжения

В разъемах необходимо предусмотреть достаточную длину проводов, чтобы обеспечить надлежащую петлю отвода конденсата и отсутствие нагрузки на заделку после полной замены разъема и его контактов.

Коаксиальный кабель

Вся проводка должна быть защищена от повреждений.Однако коаксиальные и триаксиальные кабели особенно уязвимы для определенных типов повреждений. Персонал должен проявлять осторожность при обращении или работе с коаксиальным кабелем. [Рис. 13] Повреждение коаксиального кабеля может произойти при слишком сильном зажиме или при резком изгибе (обычно на разъемах или рядом с ними). Повреждение может быть также получено во время несвязанных действий по техническому обслуживанию коаксиального кабеля. Коаксиальный кабель может быть серьезно поврежден изнутри без каких-либо признаков повреждения снаружи. Коаксиальные кабели с одножильными центральными жилами использовать не следует.Многожильные центральные коаксиальные кабели можно использовать как прямую замену сплошным центральным коаксиальным кабелям. [Рисунок 14]

Рисунок 13. Коаксиальные кабели

Рис. 14. Разъемы коаксиального кабеля


Меры предосторожности при использовании коаксиального кабеля включают:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
