Клеммники силовые для соединения проводов: Клеммники для соединения проводов и кабелей DEGSON

Содержание

виды, принципы соединения, плюсы и минусы

Дедовские способы соединения электрических проводов уходят в небытие. Скрутки, изолента, плоскогубцы – все это в современном строительстве уже не применяется. Им на замену пришли клеммники для соединения проводов. Что это такое, каковы разновидности этого элемента, как их используют в электрических сетях – будем разбираться.

Клеммники для соединения электропроводовИсточник i8.photo.2gis.com

Как и чем надо соединять провода

Кроме клеммников электрики применяют разные способы соединения жил электрокабелей. Вот они:

  • пайка – используется, когда есть уверенность, что участок соединения не будет нагреваться;
  • сварка – отличный вариант, но требующий применения специального оборудования;
  • опрессовка, где применяются специальные гильзы;
  • болтовое соединение – обычно применяют, если необходимо соединить провода, изготовленные из разных металлов.

То есть получается, что, выбирая способ стыковки, необходимо учитывать несколько факторов. А именно:

  • толщина жил кабеля;
  • металл, из которого они изготовлены;
  • условия эксплуатации стыка;
  • количество соединяемых жил;
  • вид изоляционного материала, используемого в кабельной продукции.

Конечно, не все электрики отказались от скрутки. Особенно, когда соединяются провода небольшого сечения. Их проще и быстрее скрутит пальцами и обмотать изолентой. Хотя уже во всех нормативных документах изоленту исключили из числа материалов, которые могут создать безопасные условия эксплуатации электрических сетей. Вместо нее рекомендуют применять термоусадочную трубку.

Термоусадочная трубка для изоляции соединения проводовИсточник setgroup.ru

Ее просто насаживают на место соединения и нагревают, к примеру, зажигалкой. Трубка нагревается, частично расплавляется и сжимает место стыка, изолируя его. Это не так быстро, как с изолентой, но в несколько раз надежнее.

Все выше обозначенные методы соединения проводов сложны, требуют наличия или специализированного оборудования, или какого-то инструмента. В этом плане клеммники и проще, и надежнее, и дешевле. Поэтому дальше будем разбирать только клеммные зажимы.

Классификация клеммников

Сразу надо оговориться, что этот соединительный элемент сегодня применяется во всех видах электромонтажных работ. Поэтому производители предлагают достаточно широкий их ассортимент. К примеру, на рынке можно приобрести небольших размеров соединители, которые предназначаются для стыковки одной пары или системы пар одновременно.

По способу монтажа клеммники разделяются на:

  • соединители для отдельных проводов;
  • для плат, которые используются в электронике;
  • так называемые DIN-рейки;
  • устанавливаемые около кросс-модулей.

Дополним, что эти элементы делятся также по количеству рядов в одном соединительном блоке и по тому, как происходит зажим провода. Здесь или прямой зажим, или угловой.

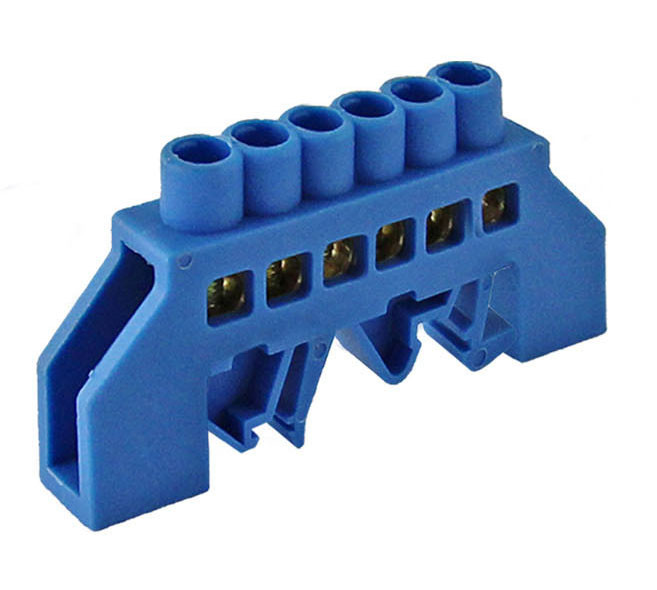

Клеммник, установленный на DIN-рейкуИсточник www.elektrikaup.ee

Теперь классификация по конструктивному устройству:

  • Винтовые. Здесь все просто – именно винт и является главным прижимным элементом, который сжимает провод между двумя металлическими шайбами.
  • Разъемные. В конструкции этих элементов присутствует пружина. Она зажимает вставленный провод, когда ее поддавливает рычажок. Последний при опускании сдавливает жилу кабеля, при поднятии отпускает. Удобный вариант, потому что сам процесс установки очень прост.
  • Клеммники для распачных коробок. Их прямо монтируют в распредкоробку. Способ крепления проводов или винтовой, или пружинный.
  • С предохранителем. Здесь в конструкцию прибора вставлен предохранитель, который защищает сеть от перенапряжения. Надо отметить, что эти приборы имеют большие габаритные размеры по сравнению с другими видами.
  • Клеммные колодки для соединения проводов. Удобный вариант, потому что с их помощью можно соединять несколько проводов из разных материалов с разным сечением. При этом жилы разных проводов не контактируют друг с другом. Единственное, на что необходимо обратить внимание, на номинальный ток, который через себя могут пропустить эти клеммники.

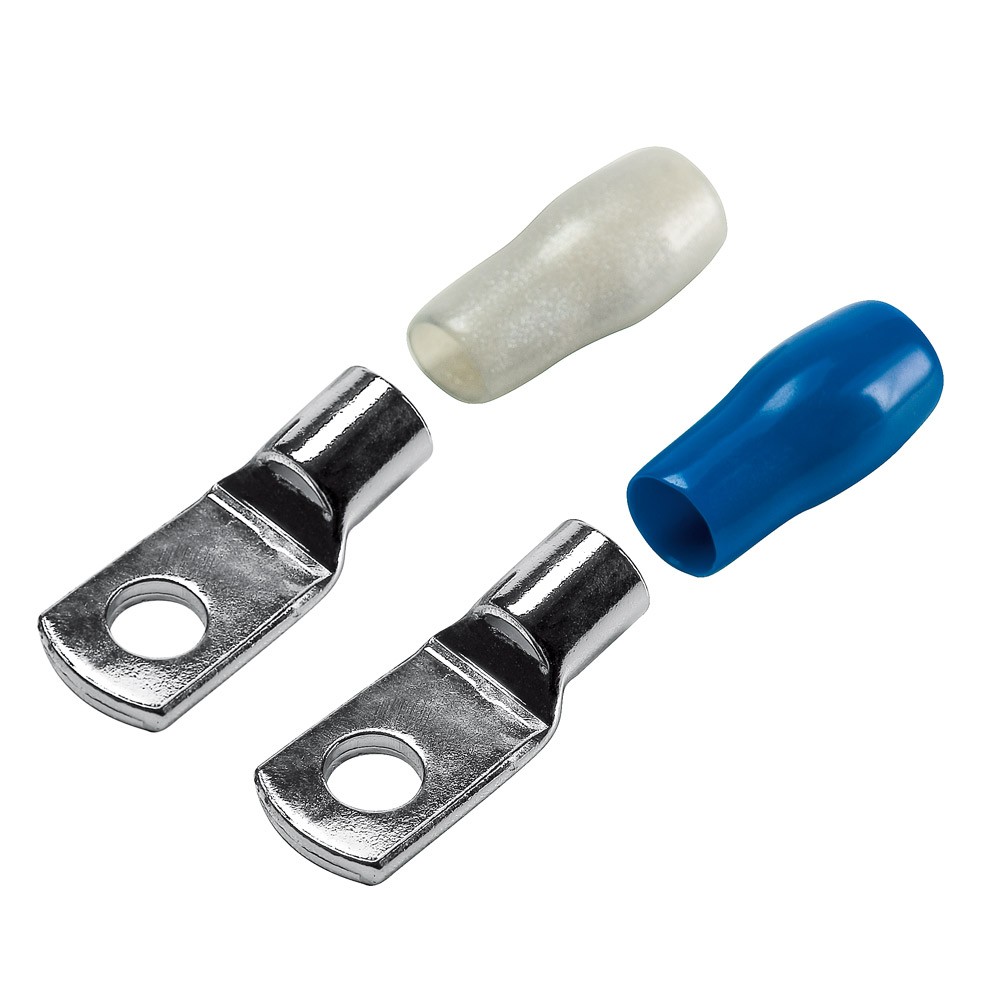

  • Ножевые, они же обжимные. Обычно их устанавливают в силовых сетях, где используются провода сечением до 2,5 мм. А напряжение не должно превышать 5 кВ.
Клеммник внутри распаячной коробкиИсточник i.pinimg.com

Технические параметры

На что необходимо обратить внимание, выбирая клеммник для проводов. Надо понимать, что этот соединитель через себя будет пропускать электрический ток. Поэтому он должен обладать высокими характеристиками безопасности.

В первую очередь надо обратить внимание на материал, из которого соединительный элемент изготовлен. Сегодня производители предлагают два исполнения:

  • высокотемпературный пластик, он же жидкокристаллический полимер маркировки LCP;
  • огнеупорный пластик, он же полиамид, здесь маркировка шире: PA6 или РА66, существует новая модификация – UL94V-0;
  • полиэтилен – это самый распространенный материал в том плане, что приборы из него чаще всего и применяются в электроразводках, потому что они дешевле остальных, при этом не уступают по техническим характеристикам.

Внимание! Клеммники из первого материала используются в основном в местах, где присутствуют высокие температуры. К примеру, в печах.

Второй параметр, на который надо обратить внимание, материал зажима. Здесь предпочтение надо отдать тем, которые не коррозируют и спокойно выдерживают высокие температуры. Поэтому советуем приобретать приборы с зажимами из нержавеющей стали или бронзы никелированной или фосфористой.

Клеммник с зажимом из нержавеющей сталиИсточник dc-electro.
ru

Электротехнические параметры

Как было сказано выше, соединители для электрических проводов делятся по возможности соединения разного количества проводов. Чаще встречаются клеммники, в которых количество контактов ограничено диапазоном 2-24. Но это не значит, что увеличить этот параметр невозможно. Ограничений в этом плане нет. Все зависит от заказа и производителя. На рынке, к примеру, сегодня можно приобрести соединители с 72 контактами.

Понятно, что размеры клеммы будут зависеть от размеров сечения провода. В этом плане есть свои ограничения. Диапазон небольшой: от 0,08 до 6 мм.

Есть еще одна характеристика, которая сформирована нормой безопасного расположения клемм. Это расстояние между зажимами. Оно варьируется в диапазоне 2,5-10,66 мм.

Что касается напряжения, которое может выдерживать клеммник. То здесь все будет зависеть от его назначения. То есть, силовой он или нет. Обычно этот параметр указывается в паспорте изделия, и производитель наносит его на корпус прибора.

И последняя характеристика – выдерживаемая температура. Здесь также все зависит от назначения соединительного элемента. А также от материала, из которого он изготовлен.

Расстояние между зажимами – важная техническая характеристикаИсточник granat-es-market.ru

Полиэтиленовые клеммники

Так как этот вид клемм самый востребованный, хотелось бы о нем рассказать более подробно. Во-первых, это простая конструкция, состоящая из корпуса, в котором расположены в один ряд несколько латунных трубочек, они же гильзы. Вот эта клемма на фото ниже.

Полиэтиленовый клеммник для соединения электрических проводовИсточник ae01.alicdn.com

Два соединяемых провода вставляются с разных сторон в одну общую гильзу и зажимаются отдельными винтами. Если появляется необходимость, клеммник можно подрезать под требуемое количество соединений.

Но не все так радужно. Надо отметить, что алюминий даже при комнатной температуре размягчается. Поэтому его зажим со временем ослабевает. Специалисты рекомендуют хотя бы один раз в год подтягивать винты на алюминиевых жилах. В этом плане медные провода лучше. Но если они многожильные, то надо будет предварительно конец провода или облудить, или надеть наконечник, чтобы жилы были собраны в одну скрутку. Все дело в том, что многожильный конец при зажиме винтом разделится. Некоторые жилки перережутся, что станет причиной уменьшения сечения провода, а соответственно и нагревания стыка.

Поэтому совет – полиэтиленовые соединительные клеммы для проводов лучше использовать для стыковки медных одножильных проводов. Если требуется соединить многожильные кабели, тогда на концы придется надевать наконечники.

Полиэтиленовый соединитель с медными проводамиИсточник altaircom.ru
Проводка в деревянном доме – особенности подключения и этапы работ

Пластиковые колодки

Колодки электрические соединительные – еще одна часто используемая разновидность клеммных зажимов. Она намного лучше предыдущего варианта. Эти приборы имеют открытое исполнение и с прозрачными крышками. Последние – это приборы с увеличенной безопасностью. Крышки можно снимать, что также увеличивает удобство их использования.

Сам прижим производится двумя пластинами: нижняя – контактная, она неподвижна, верхняя – прижимная. Здесь также процесс прижима производится винтом. Но сам винт провода не касается, поэтому раздавить или распушить его невозможно.

Единственный минус – стандартный размер и количество контактов. То есть, подрезать его под определенную длину не получится.

Пластиковые колодки с прозрачной крышкойИсточник promenergotech.by

Надо отметить, что соединительные колодки для проводов иногда называют барьерными соединителями. Кроме тех достоинств, о которых было упомянуто выше, есть и другие положительные стороны:

  1. Эти устройства легко выдерживают силу тока до 200 А и напряжение до 1 кВ.
  2. С их помощью можно собрать цепи разной величины – до пяти проводов.
  3. Клеммники можно крепить к DIN-линейкам, на приборные панели стандартного типа, к платам. То есть это универсальный в плане крепления соединительный элемент. И это расширяет его область применения.

В видео показано, как используют колодки для соединения проводов:

Самозажимные соединители проводов

Самозажимные клеммники – это элементы, которые можно назвать экспресс-клеммами. Работать с ними очень удобно. Надо просто вставить конец провода в отверстие прибора, где он автоматически зафиксируется. Фиксация производится прижимной планкой, усилие которой сохраняется на протяжении всего срока эксплуатации.

Надо отметить, что эта разновидность является одноразовой. Конечно, можно потихоньку вытащить провод, но сила зажима будет уже не той. Поэтому при замене проводов клеммники этого типа также меняют. Благо они стоят недорого, к примеру, дешевле колодок раз в двадцать.

Самое главное, что такие элементы внутри имеют прижимную пластину, изготовленную из луженой меди. То есть внутрь можно вставлять и медные провода, и алюминиевые. При этом поверхности прижима покрывают вазелином, которые не дает образовываться на металле оксидной пленке. А она, как известно, уменьшает электрическую проводимость.

Самозажимные соединители на рынке представлены в прозрачном и непрозрачном исполнении. Пластик в любом случае не поддерживает горение.

Самозажимной клеммник из прозрачного пластикаИсточник st45.stpulscen.ru

Пружинные соединители

Рычажные модели, о которых упоминалось выше, они же пружинные, представляют собой корпус, в котором установлена пластинчатая пружина. Она зажимается и разжимается рычажком. И сразу надо оговориться, что рынок сегодня просто забит продукцией от разных производителей. Не все дают гарантии на заявленные параметры. Особенно это касается силы тока. К примеру, фирменные клеммы легко выдерживают 25 А. Продукция незнакомых компаний эту характеристику может не поддерживать. А значит, клеммник в процессе работы просто будет перегреваться.

В видео показана конструкция самозажимного соединителя марки WAGO серии 222:

Необходимо отметить, что рычажная модель является многоразовой. В принципе, других отличий от одноразовых клеммников у нее нет. Производитель сегодня предлагает модели, которые могут работать при силе тока до 32 А.

Добавим к достоинствам самозажимных и пружинных конструкций и тот факт, что в процессе эксплуатации клеммы нагреваются, а соответственно расширяется их прижимная пластина. А это увеличивает прижимную силу элемента.

Соединитель пружинного типаИсточник a. allegroimg.com
Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Соединительные колпачки

Сложно сказать, относятся ли этого вида элементы к клеммникам. То, что они соединители – это точно. В первую очередь надо сказать, что колпачки были изобретены для изоляции скрутки. И их используют до сих пор именно для этого.

Внешний вид элемента – конус, изготовленный из самозатухающего полиамида. Внутри установлена пружина. Скрутку вставляют внутрь колпачка и крутят последний по часовой стрелке. Скрученные концы погружаются внутрь до упора.

Сегодня производители предлагают и другую модификацию – колпачок для обжима. Вращающиеся же колпачки выпускаются двух исполнений: «Р» и «SP». Второй отличается от первого двумя элементами:

  • внутренняя пружина имеет квадратное сечение, что позволяет нарезать резьбу на вставленных внутрь проводах;
  • на внешней стороне колпачка сделаны ушки, с помощью которых увеличивается усилие при накручивании колпачка на скрученные провода.
Соединительные колпачки для скруткиИсточник www.7u8.ru

Соединительные муфты

Эти элемент называют – скотч-лок. Это элемент одноразового типа. И рассчитаны они только на токи малой величины. Поэтому этими муфтами можно соединять светодиодные светильники или телефонные провода. Принцип работы клеммника таков:

  • не удаляя изолирующий слой с жилы кабеля, провода вставляются в клемму;
  • затем сам соединитель просто обживают пассатижами.

Внутри пластмассового корпуса установлена пластина, кромка которой собой представляет режущий контакт. Он просто врезается в жилу, прокусывая изоляцию. Именно поэтому все электрики любят эти клеммники – ничего зачищать не надо.

Соединительные элементы – скотч-локИсточник elkomp.ru

Преимущества скотч-локов:

  • просты в использовании;
  • нет надобности очищать изолирующий слой на проводах;
  • копеечная цена;
  • это влагонепроницаемый соединительный элемент, внутрь которого залит гидрофобный гель, именно он и защищает контакты от влаги;
  • простота замены: скотч-лок вырезается с кусочками проводов, а на его место устанавливается другой;
  • для обжима требуется простой инструмент – пассатижи.

В видео специалист рассказывает о соединителях скотч-лок:

Правила соединения

Клеммные соединения для того и были изобретены, чтобы уйти от сложно проводимых операций. Для основных видов все-таки приходится зачищать концы, кроме скотч-локов. Все остальное проводится быстро, без использования изоленты и других изолирующих материалов.

Никаких особых правил соединения нет. Надежность стыка зависит от качества соединительных клемм для электрических проводов.

В видео специалист рассказывает обо всех разновидностях электрических соединителей, о принципах их использования, плюсах и минусах:


Правила проведения штробления стен под проводку: выбор инструмента и технологии

Коротко о главном

Клеммники используют для соединения проводов разного сечения, изготовленные из одного или разных материалов.

Эти элементы имеют разное исполнение и различные конструкции: винтовые, прижимные, самозажимные.

В эту категорию входят также соединительные колпачки.

Новые Силовые Клеммы HORA — RKA

Компания Hora в 2018 году представила новые универсальные клеммы широкого применения.



Компания Hora eTec в 2018 году представила новые универсальные клеммы широкого применения. Их универсальность заключается в возможности подсоединения алюминиевых и медных проводов благодаря наличию запатентованного специального покрытия.





  • Данные клеммы находят применение: в машиностроении, системах автоматизации, в системах энергораспрделения 0,4 кВ.

  • Клеммы RKA соответствуют европейским и российским стандартам.

  • Клеммы RKA конструктивно выполнены так, что обеспечивают защиту от прикосновения.

   Новые Силовые Клеммы тип RKA это:

  • подключение проводов от 50 мм2 до 300 мм2;

  • универсальность монтажа: на DIN-рейку и на монтажную плату;

  • возможность подсоединения алюминиевых и медных проводов в один клеммный модуль.


   Клеммы RKA, универсальны для подключения разного типа проводов: многожильные, одножильные, секционных.

   Все клеммы RKA имеют защиту от сквозного «протыкания».

   Благодаря использования болтовых зажимов, обеспечивается надежное крепление подсоединяемых проводов, использование шестигранных головок позволяет использовать больший крутящий момент для затягивания.

   Все клеммы RKA начиная с 95 мм2 имеют возможность дополнительного подключения сигнального провода. Это возможно использовать для тестирования наличия напряжения на клемме и для снятия напряжения для слаботочных цепей.

   Маркировка клемм осуществляется специальными клипсами. Опционально можно использовать дополнительную защиту от попадания пыли и грязи на клеммное соединение. Для маркировки шин N, PE, L предоставляются крышки различного цвета.

Посмотреть и приобрести проходные клеммы RKA можно перейдя по ссылке



   Также вам может быть интересно:



   Разветвительные клеммы LEIPOLD

   Разветвительные клеммы LEIPOLD применяются для разветвления отходящих линий, когда необходимо подключить провода меньшего сечения к проводникам кабеля, имеющим большее сечение. Эти же клеммы могут быть использованы для подключения проводов в одну точку для того, чтобы исключить соединение шлейфом.

   Подробнее





  Клеммы для монтажа на медную шину LEIPOLD



   Клеммы серии SSAK для монтажа на медную шину предназначены для подсоединения одножильных и многожильных медных проводов сечением до 16 мм² к медной шине в цепях постоянного и переменного тока.

   Подробнее





  Распределительные блоки LEIPOLD



   Распределительные блоки LEIPOLD обладают компактным размером при большом количестве точек распределения и обеспечивают легкость подключения и четкую идентификацию каждого полюса.

   Подробнее

Новое поступление коммутации фирмы DEGSON

Компания «Промэлектроника» — официальный дистрибьютор фирмы DEGSON.

Компания DEGSON образована в 1990 году, является известным производителем клеммных блоков и силовых индустриальных разъемов. Система управления компании успешно прошла сертификацию ISO9001, ISO14001, а продукция компании имеет сертификаты   и т.д. Компания получила более 600 сертификатов и имеет лабораторию, которая соответствует VDE, UL стандартам. На сегодняшний день популярность торговой марки DEGSON постоянно растет, её используют уже более чем в 90 странах и регионах мира. Компания Degson предлагает широкий выбор клемм различной конструкции и свойств. Это электромонтажные, строительные, винтовые, самозажимные, пружинные клеммные блоки и клеммы для соединения проводов и силовых кабелей. Отличные характеристики производимой продукции гарантируют надежное соединение проводов, что позволяет всегда быть уверенным в произведенном электромонтаже.



Клеммные колодки могут быть различных размеров, в зависимости от сечения соединяемого провода. Строительные клеммы применяются для подсоединения проводов площадью поперечного сечения от 0.75 до 8 мм2 и различной токовой нагрузкой. Конструктивно, клеммники для соединения кабеля, выполняются в виде корпуса из негорючего материала, в который встроены металлические или латунные контактные гильзы с винтовыми зажимами. Различают два типа: стандартные, с открытыми винтовыми клеммами для жестких одножильных проводов и клеммники с флажками для защиты мягкого многожильного провода и надежного, плотного прижима.

Главным преимуществом клеммных колодок, в сравнении со скруткой или пайкой, бесспорно, является скорость и надежность монтажа, применение клемм позволяет значительно сократить общее время, как монтажных работ, так и работ по дальнейшему обслуживанию сетей. Также преимуществом является возможность соединения одножильных и многожильных проводников различного сечения.





Строительно-монтажные клеммы (серия DG-801)



Клемма с предохранителем оснащена встроенным держателем для стандартного стеклянного либо керамического предохранителя, размером 5х20мм. Данный тип соединения рекомендуется использовать при монтаже силовых и слаботочных цепей для дополнительной защиты электропроводки, либо при подключении бытовых или промышленных электроприборов не оснащенных встроенными предохранителями.





Самозажимные электромонтажные клеммники (серия DG238)


Популярные клеммные зажимы предназначены для быстрого и удобного соединения и разветвления проводов при монтаже в распределительных коробках. Отлично соединяют одножильные провода сечением от 0.5 до 2.5 мм2. Клеммы для распределительных коробок выполняются в поликарбонатном корпусе, с металлическими контактными площадками и стальными самозажимными прижимными пружинами, которые обеспечивают надежное соединение проводов без дополнительного инструмента и всего за одно движение.




Барьерные силовые клеммные блоки (серии DG-25, DG-28, DG-35, DG-45, DG-55, DG-65, DG-68, DG-78)



Барьерные клеммники являются отличным решением, когда необходима коммутация силовых и сильноточных цепей. Подходят для соединения кабеля различного сечения от 2,5 до 6 мм2. Применяемые как стационарно, так и в распределительных щитах, силовые клеммы производятся из поликарбоната черного цвета с медными контактными площадками и стальными винтовыми зажимами. Широчайшая номенклатура барьерных клеммников от компании Degson охватывает совершенно различные типы и размеры, их можно установить на панель прибора или на печатную плату, что позволяет применять их в самых различных областях.



Новое поступление:

  Наименование   Примечание Корпус Производитель Краткое описание
15EDGK-3.81-08P-14-00AH     Degson Разъемный клеммный блок, 8 контактов. Серия 15EDGK-3.81
2EDGK-5.0-10P-14-00AH     Degson Разъемный клеммный блок, 10 контактов. Серия 2EDGK-5.0
2EDGR-5.08-07P-14-00AH     Degson Разъемный клеммный блок на плату, 7 контактов. Серия 2EDGR-5.08
DG142V-5.08-01P-14-00AH     Degson Нажимной безвинтовой клеммный блок на 1 контакт. Зажим типа торцевой контакт. Серия DG142V-5.08
DG223-4.61-05P-11-00AH зажим быстрого соединения   Degson Рычажковый безвинтовой клеммный блок на 5 контактов. Зажим типа зажимная клеть. Серия DG223-4.61
DG245-5.0-02P-11-00AH     Degson Нажимной безвинтовой клеммный блок на 2 контакта. Зажим типа зажимная клеть. Серия DG245-5.0
DG300-5.0-03P-12-00AH синий   Degson Винтовой клеммный блок с защитой провода, 3 контакта. Серия DG300-5.0
DG308-2.54-03P-14-00AH зелёный   Degson Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG308-2.54
DG390-5.0-03P-12-00AH синий   Degson Нажимной безвинтовой клеммный блок на 3 контакта. Зажим типа торцевой контакт Серия DG390-5.0
DG48H-A-06P-13-00AH     Degson Барьерный клеммный блок на 6 контактов. Серия DG48H-A
DG78C-B-03P-13-00AH     Degson Барьерный клеммный блок на 3 контакта. Серия DG78C-B
DG801-03P-11-00AH     Degson Электромонтажный клеммник с предохранителем на 3 контакта.

С полным перечнем поступивших позиций Вы можете ознакомиться пройдя по ссылке



Продукцию компании  Вы можете заказать, сделав заявку:

  • через Интернет-магазин на сайте www.promelec.ru компании «Промэлектроника»;
  • по электронному почтовому адресу [email protected];
  • с помощью мобильного приложения Promelec;
  • по факсу (343) 245-33-28;
  • связавшись с нами по телефону: (343) 372-92-27;
  • в любом из наших филиалов;
  • по единому телефону отдела продаж: 8 800 1000 321.

Последние новости — одной лентой:

Клеммники электрические для соединения проводов

Автор Alexey На чтение 6 мин. Просмотров 1k. Опубликовано Обновлено

Шутливое определение электротехники, как науки о контактах, на самом деле является квинтэссенцией задач и требований, предъявляемых к электрическим соединениям – ток должен проходить через точку касания проводов с минимальными потерями, и при этом не должна допускаться его утечка из-за соприкосновения с другими токопроводящими поверхностями.

Возникает поломка в случае отсутствия нужного контакта, но его появление в непредусмотренном месте является аварийной ситуацией, чреватой катастрофическими последствиями и человеческими жертвами.

Поэтому прогресс в электротехнике привел к созданию устройств, обеспечивающих надёжный электрический контакт проводов, безопасный для окружающего оборудования и обслуживающего персонала. Одним из таких электротехнических соединительных изделий, обеспечивающих надёжность и безопасность контакта, является клеммная колодка.

Клеммные колодки

Принцип соединения проводов

Надёжность контакта в соединительной клеммной колодке достигается благодаря винтовым зажимам, фиксирующим провода в латунной трубке или между прижимными пластинами. Из-за используемых для этих целей винтов, данные клеммы также называют винтовыми клеммниками.

Есть две разновидности данных электротехнических устройств, различающихся по типу фиксации:

  1. Зажим осуществляется из-за давления на проводник торцовой поверхности закручиваемого винта, при этом оголённая токонесущая жила находится в трубке, перпендикулярно оси которой, имеется резьбовое винтовое соединение. Придавленный к внутренней стенке трубки провод контактирует с ней, благодаря чему достигается необходимая площадь контакта. Другой проводник вставляется с противоположного торца трубки, и прижимается аналогично.
  2. Прижимное воздействие от головки болта передаётся через шайбу или прижимную пластину, при этом провод зажимается между двумя плоскими поверхностями прижимной пластины и контактной перемычки, на другом конце которой находится симметричное винтовое соединение.

Клеммники первого типа массово используются в частном секторе, при электромонтаже проводов в распределительных коробках,

Клеммники для распред коробки

а клеммные колодки второго типа чаще применяют в электрощитах и различном оборудовании.

Клеммники этого типа применяются в распредщитах

Трубчатые винтовые колодки

Большую популярность среди населения, вынужденного заниматься соединением силовых проводов, получили винтовые клеммные колодки из полиамида и латунных трубок.


Данные электротехнические изделия, благодаря их простоте и дешевизне, можно встретить практически в любом не специализированном магазине, занимающимся продажей различного хозяйственного инвентаря. Для соединения проводов с помощью данных клеммных колодок понадобится лишь нож для зачистки изоляции и подходящая по форме и диаметру отвертка.

Очень часто в отдалённых регионах данные винтовые клеммники – единственная возможность сделать электромонтаж, не прибегая к использованию скруток, которые нормативами ПУЭ не допускаются.

Латунные контактные трубки в полиамидных клеммных колодках располагаются параллельно, в каждой перемычке между ними, в материале имеется монтажное отверстие для крепления изделия.

соединение проводов с помощью винтовой клеммной колодки

В этом же месте удобно производить отделение необходимого для электромонтажа количества колодок. Провод зачищается таким образом, чтобы оголённая часть полностью скрывалась в половине длины трубки.

Недостатком данных клеммников является неравномерный зажим торца винта, и его вращение, при котором материал проводника повреждается.

Поэтому данным способом можно соединять только цельные жилы, применяя умеренную силу, закручивая зажимной винт. Поскольку часть тонких жилок в гибком кабеле неминуемо продавливается в данном зажиме, следует использовать специальные наконечники для многожильных проводов.

Повреждение материала проводника из-за использования винтовой клеммной колодки

Контактные колодки с пластинами

Описанного выше недостатка с вращающимся винтом, прорезающим металл провода, лишены клеммовые соединения из второго варианта, имеющие прижимные пластины.

Данный контактный зажим располагается на диэлектрике из карболита или другого тугоплавкого пластика.

Поскольку фиксация происходит по обе стороны винта, то в данную клемму можно вставлять два провода одновременно.

Часто, для повышения надёжности, опытные электрики сгибают жилу в петлю, продевают в неё предварительно отвинченный болт и снова его закручивают.

Несмотря на то, что нижняя контактная пластина часто имеет U-образную форму, ограничивающую свободное пространство для помещаемого туда проводника, всё же не следует зажимать там многожильные провода, из-за вероятности повреждения жилок об острые грани.

Разновидности колодок с пластинами

К тому же, на прижимной пластине, для лучшего сцепления с металлом жилы делают специальные насечки, которые могут повредить тонкие проводки.

крепление проводов в контактной колодке

Для предотвращения самопроизвольного откручивания винта применяется специальная шайба – гровер.



шайба для клеммы

Поскольку существует возможность случайного касания пальцами открытых контактов, данные колодки дополнительно защищают съёмной пластиковой крышкой.

Контактные колодки с крышками

Недостатки колодок

Из механики известно, что главный враг винтового соединения – это вибрация, из-за которой прижимающая сила открутившегося болта может ослабнуть настолько, что винт иногда откручивается полностью.

Может показаться, что клеммные колодки в распределительной коробке находятся в полном покое, и не подвержены вибрационным воздействиям. На самом деле, человеческое жильё находится в пространстве, наполненном различными вибрациями природного и техногенного характера – особенно это ощущается в большом городе.

Нагрев и перегрузка в винтовой клеммной колодке из-за плохого контакта

Другое негативное свойство материалов, ухудшающее характеристики винтовых соединений – это текучесть металлов. Под давлением прижимного винта или пластин молекулы металла проводника растекаются в стороны, подобно пластилину, если на него сильно надавить.

В отношении электротехнических металлов – меди и алюминия данный процесс измеряется микронами в сутки, но это происходит, и соединительная прижимная сила ослабевает.

Поэтому, из-за данного свойства и упомянутой вибрации, используя выше описанные клеммники для соединения проводов, необходимо помнить, что винты нужно периодически подтягивать хотя бы раз в год, иначе уменьшающаяся площадь контакта приведёт к увеличению его сопротивления и сопутствующего нагревания.

Поскольку нагрев металла ухудшает его проводимость, тепловыделение возрастает и в моменты пиковых нагрузок может возникнуть искрение, подвергающее коррозии контактирующие поверхности, что в конечном результате приводит к перегреву провода у точки контакта и даже возникновению дуги.

Изоляция фиксацией

Пусть клеммные колодки не столь надёжны как пайка, электросварка или опрессовка гильзами, но в отличие от данных способов, одновременно с монтажом проводов происходит их изоляция.

Также для соединения можно использовать наконечники для более надежного контакта многожильных проводов

Будь то скрутки, спайки или гильзы – их всегда нужно дополнительно изолировать, и размещать так, чтобы в процессе эксплуатации изоляционный материал не повредился, и токонесущие части не соприкоснулись.

В случае применения колодок, помимо диэлектрического материала на котором держатся клеммовые соединения, оголённые провода также изолируются друг от друга благодаря жёсткой фиксации их в пространстве, не дающей им соприкасаться.

Какие есть виды клеммников для проводов? – Remontask.ru – ремонт в вопросах и ответах

Чтобы соединить между собой провода, применяют обжимку, пайку, болтовое соединение или сварку. Чаще всего в быту встречаются скрутки, что делать категорически нежелательно, особенно если жилы из разнородных металлов. Оптимальным приспособлением считаются клеммники для соединения проводов, позволяющие выполнять надежный монтаж электропроводки в любых условиях.

Что такое клеммник?

Прежде чем приступить к рассмотрению разных моделей клеммников, надо дать определение этому механизму. Конструкция электротехнического изделия представляет собой колодку или винтовой зажим. Назначение клеммника – соединение контактов электрических проводов. Причем соединяемый алюминиевый провод с медной жилой через такой механизм никогда не окислится. Еще одно достоинство клеммника – щадящий механизм, не позволяющий деформировать жилу кабеля.

Различие колодок по способу крепления жил

Клеммные колодки различаются по способу фиксации жил, и они бывают:

  • механизм с винтовым зажимом создает определенное давление на клеммник с проводом, что обеспечивает надежное соединение;
  • нажимные колодки имеют пружинный механизм. Соединение двух жил происходит при помощи защелкивания пружины. Существуют пружинные клеммы с автоматической фиксацией;
  • колодка с ножевым зажимом осуществляет соединение проводов при помощи токопроводящего ножа. Когда происходит подключение жилы, нож прорезает изоляцию, упираясь в металл.

Каждый механизм имеет свои достоинства и недостатки, но об этом потом. Сейчас далее знакомимся с видами электротехнических изделий.

Различие клеммников по виду соединения проводов

Существует еще одна классификация изделий по виду соединения проводов. Самые популярные из них:

  • клеммники проходного типа фиксируют подходящие с разных сторон провода;
  • барьерные модели оборудованы перемычками с винтами, помещенными в диэлектрический корпус;
  • параллельное соединение нескольких проводов выполняется кросс-модулями;
  • механизм разъемных клемм для соединения проводов имеет две стороны. Одна сторона оборудована разъемами, а другая – клеммным соединением;
  • в концевых клеммниках жилы фиксируются только с одной стороны.

Корпус каждого клеммника изготовлен из диэлектрического материала. Для самих контактов используется медь или сплавы. Некоторые модели могут содержать металлические пластины. Самыми качественными считаются луженые контакты. Их можно узнать по серебристому цвету олова.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.
Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм2, соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Особенности подключения к разным клеммникам

Каждая разновидность клеммника имеет свою особенность подключения силовых проводов. У винтовых соединений жилу проводят между двумя шайбами. При закручивании винта его шляпка прижимает шайбу к металлической пластине, и вместе с ней прижимается оголенный конец провода. Такое соединение считается надежным, но при частом прокручивании винта существует опасность повреждения жилы.
Проходные колодки оборудованы металлическими наконечниками. Внутрь заводится провод, а затем его конец подсоединяют к необходимому электрооборудованию. Внутри самих колодок находятся винтовые зажимы, которыми осуществляется фиксация провода. По стоимости проходные колодки являются самыми доступными.

Принцип работы пружинных и ножевых зажимов

Отдельно хотелось бы рассмотреть пружинные и ножевые зажимы. Простым в применении считается пружинный зажим. С помощью такого механизма можно делать качественное соединение проводов даже неопытным людям. Надо всего лишь вставить в гнездо оголенный конец провода и пружина зажмет его, создавая надежный контакт. Достоинство пружинного зажима – устойчивость к вибрации, однако, он выдерживает меньшую силу тока, чем винтовой аналог.
Лучшими считаются самозажимные модели. Простота их использования заключается в автоматическом зажиме провода при вводе его внутрь гнезда. Клеммники бывают одноразового и многоразового использования.
Изделие с ножевым зажимом используется очень редко. Чаще всего им подключаются к нулевому проводу, так как согласно ПУЭ его нельзя разрезать. Установить ножевой зажим можно просто сжатием плоскогубцами или другим специализированным инструментом.

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.
Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.
Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Предотвращение окисления контактов зажима

Чаще всего окисление контактов в гнезде происходит из-за нарушения правил соединения разнородных металлов. Если зажим не предназначен для стыковки медного с алюминиевым проводом, то его для этих целей использовать нельзя, даже со специальными пастами. Однако даже провода из одного металла со временем покрываются оксидной пленкой. Она создает определенное сопротивление, что недопустимо для некоторого оборудования. Вот здесь на помощь придет специальная паста, устраняющая эту проблему.
В завершении обзора разных клеммников надо сказать, что каждое изделие рассчитано на допустимый ток. Это важно учесть при выборе изделия, чтобы избежать выгорания контактов.

В чем разница между терминалом и коннектором?

В мире электрических компонентов может возникнуть некоторая путаница, связанная с клеммами и разъемами. Некоторым людям клемма и разъем могут показаться настолько похожими, что они взаимозаменяемы. Но на самом деле могут быть определенные отличия.

Что такое терминал?

Клемма представляет собой электрический аксессуар. Как следует из названия, это конечная точка. Он действует как многоразовая конечная точка проводника, к которой можно подключать цепи.В этом смысле терминал является своего рода соединителем.

Этот аксессуар также известен как клеммная колодка. Он сделан из металла и запаян в пластиковый корпус.

На обоих концах есть отверстия, в которые можно вставить провод. Обычно клеммная колодка используется для соединения внутренней и внешней проводки печатных плат (PCB) и клемм питания.



Что такое соединитель?

Соединитель — это устройство, которое соединяет два активных устройства для передачи сигналов или электрического тока.

Соединитель состоит из двух частей:

  • Плагин и
  • Соединитель.

Соединитель — это также общий термин, также известный как узел соединителя, который соединяет различные цепи.



Имеет ли значение разница?

В любом электрическом или электронном приложении важно выбрать правильный компонент для задачи.

Здесь важно отметить, что, хотя клемма или клеммная колодка могут отличаться от соединителя, они также являются самостоятельным типом соединителя.

Это может показаться немного запутанным, но становится более понятным, если вы внимательно посмотрите на различные практические применения клемм и соединителей.



Терминал или разъем?

Существуют некоторые практические различия в применении клемм и соединителей.

Например, если у вас есть два провода, которые вы хотите подключить или отключить, когда захотите, вы можете использовать для этого клемму.

Используя клеммную колодку, вы можете подключать или отключать провода в любое время без необходимости пайки.

Соединители

бывают самых разных типов, что отражает широкий спектр их применения.

Существуют прямоугольные соединители, круглые соединители, ступенчатые соединители и многое другое.

Соединители

также могут иметь разные свойства в зависимости от условий и обстоятельств, в которых вы их используете.

Эти различные функции включают в себя:

  • Заблокировано – удерживается на месте с помощью механизма, предотвращающего случайное движение или поломку
  • С ключом – для подключения только в правильной ориентации, что предотвращает случайное повреждение при вставке в неправильное гнездо
  • Водонепроницаемость – защита от повреждения водой из-за брызг или сырости
  • Герметичный – для полного, но безопасного погружения в воду
  • Экранированный ESD – защита от электростатического разряда
  • Фильтрация EMI или RFI – защита от электромагнитных помех (EMI) или радиочастотных помех (RFI)
  • Маслостойкий или влагостойкий.

Как выбрать клемму или разъем?

Практически для каждой электроустановки потребуются проводники различных частей цепи.

Для этого какой-нибудь разъем, будь то клеммная колодка, распределительная коробка или что-то подобное.

Однако при принятии решения о том, какой тип разъема использовать, необходимо также учитывать требования безопасности к электрическим соединениям.

Британский стандарт BS 7671 является текущим стандартом для электропроводки в Великобритании.

При выборе средств подключения проводки необходимо учитывать:

  • Материал и изоляция проводника
  • Количество проводов и их форма
  • Площадь поперечного сечения жилы
  • Сколько проводников вы соединяете вместе
  • Какой температуры достигают клеммы при нормальной работе
  • Нужна ли вам какая-либо форма блокировки, где могут быть вибрации или термоциклирование.

Ваши разъемы также должны быть доступны для осмотра, тестирования и обслуживания.



Примеры клемм и разъемов

Соединители «провод-плата»

включают монтируемые, винтовые или безвинтовые клеммные колодки и соединители.

Безвинтовые соединители

идеально подходят для использования с контрольно-измерительным оборудованием, робототехникой, счетчиками энергии, системами автоматизации зданий и электрическими устройствами.

Разъемы для печатных плат

соединяют части цепей вместе на печатных платах.

Для получения дополнительной информации о клеммах и соединителях, а также подробной информации о полном ассортименте нашей продукции и решений по установке, пожалуйста, свяжитесь с нами.На протяжении всей пандемии COVID-19 мы продолжали работать максимально безопасно, а это означает, что запасы на нашем складе доступны для немедленной доставки. Читайте наше обновление COVID-19 здесь.



Клеммные колодки и наконечники

Добавлено в вашу корзину

ПИК-ПУК
Клеммные колодки

ПИК-4Н допускают 2-уровневые проходные соединения, ПИК-4НК имеет внутреннюю соединительную перемычку для общих вводов, что позволяет выполнять соединения с одним входом и тремя выходами.

Посмотреть полные характеристики

Добавлено в вашу корзину

TL-SL-BSJ

Разделительные полоски, плоские наконечники термопар и клеммные наконечники, в комплекте с установленными клеммными наконечниками калибровочного типа с цветовой маркировкой, подходит для проводов от 24 AWG до 16 AWG

Посмотреть полные характеристики

Добавлено в вашу корзину

ДРТБ-2
Клеммы для термопар серии

DRTB-2, изготовленные из сплавов, пригодных для термопар, гарантируют точные показания, миниатюрный гнездовой разъем для термопары, совместимый с SMP.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBTK
Клеммы для термопар

предлагаются типов K, J, T, E и R/S. Контакты клеммной колодки изготовлены из калибровочных сплавов для термопар.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUT4-серия

Все 3 технологии используют одну и ту же систему перемычек, позволяющую индивидуально распределять потенциалы и быстро соединять перемычки между клеммными колодками одного или разных типов.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUTD

Серия XB предлагает полную систему клеммных колодок с универсальным набором принадлежностей, шириной 6,2 мм, 150 В перем. тока/30 А, широким 4-проводным многожильным TB.

Посмотреть полные характеристики

Добавлено в вашу корзину

АВК
Проходные клеммные колодки серии

AVK обеспечивают экономию затрат, пространства и времени, монтируются на стандартные клеммы 35 x 15 мм и 35 x 7 мм.DIN-рейки 5 мм разработаны в соответствии с мировыми стандартами проводов.

Посмотреть полные характеристики

Добавлено в вашу корзину

OMTBV7-ВТЦ
Клеммные колодки для термопар серии

OMTBV7-WTC3 предлагаются типов K, J, T и E. Контакты клеммной колодки изготовлены из калибровочных сплавов для термопар.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUTT-XBUK-DBLTRPL

Двухъярусные клеммные колодки XBUTT занимают на 50 % меньше места, чем одноярусные клеммные колодки.Эти клеммные колодки подходят для 2-проводных подключений RTD.

Посмотреть полные характеристики

Добавлено в вашу корзину

Добавлено в вашу корзину

OMTBV7-WFB
Клеммные колодки с предохранителями

обеспечивают удобный способ добавления предохранителей к панелям проводов на DIN-рейке. Блоки предохранителей рассчитаны на 5 х 20 мм предохранителей и рассчитаны на напряжение до 300 В и 15 А.

Посмотреть полные характеристики

Добавлено в вашу корзину

R-серия
Дополнительные устройства защиты UL1077 серии R

срабатывают быстрее, чем стандартный автоматический выключатель UL489, поэтому обеспечивают дополнительную защиту определенных устройств

Посмотреть полные характеристики

Добавлено в вашу корзину

XBQ

Усовершенствованная конструкция клеммных колодок с технологией соединения смещения изоляции (IDC) сокращает время и трудозатраты на монтаж проводки, особенно в приложениях с большими объемами.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUT25-серия
Серия

XB предлагает полную систему клеммных колодок с принадлежностями, маркировкой, шунтированием и испытательными принадлежностями, стандартизированными для разных технологий, что снижает затраты на складские запасы и логистику.

Посмотреть полные характеристики

Добавлено в вашу корзину

Добавлено в вашу корзину

XRU1D

Силовая клеммная колодка XRU1D имеет ту же форму, что и релейные модули, и используется для подачи шунтирующих потенциалов.Номинальный ток 32 А.

Посмотреть полные характеристики

Добавлено в вашу корзину

ДРТБ-РЕЙЛ

DRTB-Rails расширяет возможности, признанные во всем мире, позволяя устанавливать различные компоненты управления, устройства и клеммные колодки

Посмотреть полные характеристики

Добавлено в вашу корзину

ASK-TBlock

Клеммные колодки с размыкателем или предохранителем ASK позволяют «размыкать» цепь, не отсоединяя провода от винтовых соединений, вмещают предохранители 5 x 20 мм или 5 x 25 мм.

Посмотреть полные характеристики

Добавлено в вашу корзину

ОМТБВ7-W3-W4-W6

Клеммы Omega OMTBV7-W спроектированы так, чтобы соответствовать трем наиболее важным критериям при выборе линейки клеммных колодок: простота подключения, надежность соединений и долговечность.

Посмотреть полные характеристики

Добавлено в вашу корзину

UL489

Миниатюрные автоматические выключатели в литом корпусе серии UL 489 монтируются на DIN-рейку и обеспечивают защиту фидера и ответвленной цепи в соответствии с UL 489, 17.Ширина 5 мм (0,69″) на полюс.

Посмотреть полные характеристики

Клеммные колодки и наконечники

Широкий выбор для завершения подключения с возможностью монтажа на DIN-рейку, круглыми клеммами, реле, клеммами с предохранителями, винтовыми соединениями и двух- и трехуровневыми проходными соединениями.

Что это такое, типы и работа

Клеммные блоки

В этой статье мы рассмотрим все, что связано с клеммными блоками.Эти крошечные компоненты играют важную роль во многих электрических системах и широко используются в промышленности. Ниже мы рассмотрим, что такое клеммная колодка, какие типы клеммных колодок вы можете приобрести, где они используются, а также на многие другие вопросы, которые у вас могут возникнуть о них.

Что такое клеммные колодки?

Клеммные колодки представляют собой компоненты с изолированной внешней рамой, в которой находятся клеммы, соединяющие два или более проводов/кабелей. Клеммные колодки предназначены только для надежного соединения двух или более проводов.

Почти во всех электрических компонентах, машинах и панелях обычно имеется несколько клеммных колодок. Они могут не все выглядеть одинаково или иметь одинаковый размер, но все они выполняют одну и ту же работу. Клеммные колодки используются для соединения двух или более проводов в одной электрической системе/машине. Они избавляют от необходимости паять провода или соединять их скотчем, использование клеммной колодки также намного проще, быстрее и намного надежнее, чем другие методы соединения кабелей.

Клеммные колодки чаще всего используются в электрических панелях/системах, которые используются для подключения питания, сигналов или проводов к земле.

Какие существуют типы клеммных колодок?

Винтовые клеммные колодки

Клеммные колодки с проводами

Винтовая клеммная колодка является одним из наиболее распространенных типов клеммных колодок, используемых в электрических системах и панелях. Они имеют изолированный корпус с винтами, которые используются для удержания оконечных проводов на месте.

Никогда не затягивайте винты в клеммной колодке слишком сильно, так как они могут сломаться и привести к плохому соединению между проводами.

Подпружиненные/пружинные клеммные колодки

Подпружиненная клеммная колодка очень похожа на винтовую клеммную колодку. Основное отличие здесь заключается в способе закрепления проволоки на месте. Обычно вы используете маленькую отвертку для клемм, чтобы нажать на подпружиненный язычок, чтобы провод можно было вставить на место. Как только вы отпустите язычок, подпружиненный механизм надавит на провод или наконечник и удержит его на месте.

При использовании пружинных клеммных колодок мы настоятельно рекомендуем использовать наконечники на концах проводов, чтобы упростить процесс подключения.

Европейские разъемы/клеммные колодки (блоки)

Клеммная колодка (блок)

Клеммные колодки используют винты для фиксации провода на месте. Разница между ними и винтовыми клеммными колодками заключается в самом корпусе. Клеммные колодки обычно используются для приложений, которые не требуют DIN-рейки или монтируются на панели. Европейские разъемы используются для приложений, где требуются небольшие блоки (например, ремонт кабеля).

Вставные клеммные колодки становятся все более и более популярными, так как они действительно просты в использовании и делают процесс подключения очень быстрым.

Съемный клеммный блок

Съемные клеммные блоки

Съемные клеммные блоки имеют втычную и гнездовую части. Обычно вы подключаете провода к штыревой стороне соединительного блока. После того, как вы это сделаете, вы можете вставить вилку в розетку клеммной колодки, чтобы быстро подсоединить или отсоединить провода.

Этот тип клеммной колодки идеально подходит для приложений, требующих частого подключения или отключения компонентов.

Вставные клеммные колодки

Вставные клеммные колодки

Вставные клеммные колодки очень похожи на пружинные клеммные колодки. Основное отличие здесь в том, что в блоках push in есть точка, которую нужно нажать. Иногда вы можете использовать свой палец, чтобы закрепить провода на месте, но обычно требуется отвертка для клемм. Точка обычно легко идентифицируется и располагается на уровне основного тела.

Где используются клеммные колодки?

Клеммные колодки используются в электрических панелях и системах для быстрого и безопасного подключения проводов к определенным точкам цепи.Они чрезвычайно упрощают модификацию проводки, поскольку позволяют легко подключать/отсоединять провода.

Они обычно можно найти в:

  • Электрические панели
  • 1
  • Электрические устройства
  • 1 0
  • 1
  • 0 Электрические заземления
  • на компоненты, которые нуждаются в отключении или повторном подключении из системы
  • на компоненты, которые проваливаются / требуется замена
  • Точки подключения двигателя

Как монтировать клеммные колодки

Монтаж клеммных колодок зависит от типа вашей клеммной колодки.Некоторые клеммные колодки монтируются на DIN-рейку, это означает, что они имеют прорези сзади, чтобы защелкнуться на DIN-рейке, которая обычно используется в электрических панелях. Клеммные колодки, устанавливаемые на DIN-рейку, иногда также можно вставлять друг в друга, это полезно в приложениях, где требуется много клеммных колодок, поскольку они придают панели аккуратный и аккуратный вид. Клеммные блоки, монтируемые на DIN-рейку, также могут иметь перемычки, установленные на них, которые могут соединять набор блоков друг с другом. Это полезно в приложениях, где вам нужен общий источник питания для ряда компонентов в цепи или системе.Обычно это происходит, когда управляющее напряжение (24 В) требуется для питания ряда компонентов в цепи. Если вы поместите 24 В + в ряд подключенных клеммных колодок, вы сможете запитать несколько различных компонентов от этой группы блоков, поскольку все они будут иметь 24 В +.

Другие типы клеммных колодок иногда имеют резьбовое отверстие посередине. Это означает, что вы можете использовать винты или болты для монтажа клеммной колодки в любом месте, где это необходимо.

Как подключать клеммные колодки

Клеммная колодка подключается

Клеммные колодки очень просты и удобны в использовании, для их подключения вам нужно сделать следующее:

  • Вставьте провод в одну сторону клеммной колодки.
  • В зависимости от того, какой тип блока у вас есть, вам нужно будет вставить отвертку для клемм, ослабить винт или нажать на устройство, которое позволит вам протолкнуть провод.
  • Вставьте провод и закрепите его на месте. Возможно, вам придется затянуть винт, удалить драйвер или отпустить кнопку, чтобы зажать провод.
  • Убедитесь, что провод закреплен на месте, слегка потянув за него, чтобы убедиться, что он зажат.
  • Повторите процесс для другой стороны или там, где это необходимо.
  • Некоторые клеммные колодки имеют открытые контрольные точки, где можно использовать измеритель для проверки непрерывности.

Безопасны ли клеммные колодки?

Да, клеммные колодки имеют множество различных преимуществ и могут повысить безопасность электрической системы/панели. Они могут сделать это, заземлив, изолировав и защитив другие компоненты электрической системы. Большинство клеммных колодок также защищены от прикосновения, что означает, что они ограничивают доступ к токоведущим клеммам, где может присутствовать напряжение.

Клеммные колодки также можно использовать в качестве контрольных точек, если они имеют точки, в которые могут поместиться щупы вашего мультиметра. Это также делает тестирование более безопасным и простым при поиске неисправностей в оборудовании.

Можно ли резать клеммные колодки?

Да, но это зависит от того, какой тип клеммной колодки у вас есть/используется. Некоторые клеммные блоки нельзя разрезать, так как они представляют собой отдельные блоки. Другие блоки клеммных соединителей поставляются в полосе. Вы можете отрезать необходимое количество полосок и использовать их как отдельные соединительные блоки.

Клеммные колодки | Соединительные блоки и полосы

Клеммная колодка — это тип изолированного электрического соединителя, который соединяет или фиксирует два или более проводов вместе. Они обеспечивают безопасное соединение проводов между цепями. Клеммные колодки, также известные как клеммная колодка или соединительные блоки, используются в широком спектре промышленных, коммерческих и бытовых приложений. RS Components предлагает широкий выбор высококачественных компонентов от ведущих поставщиков, включая Weidmuller, Phoenix Contact, WAGO, ABB, Entrelec и, конечно же, RS PRO.

Для чего используются клеммные колодки?

Клеммные колодки обычно используются в промышленной энергетике, системах управления, автоматизации и сигнализации, где одновременно требуется несколько соединений. Соединители обычно монтируются на DIN-рейку и фиксируются в панелях или электрических шкафах.

Типы клемм

Клеммные блоки часто классифицируют по типу клемм. Выбранный тип технологии подключения зависит от приложения, окружающей среды и поперечного сечения проводника или размера AWG вашего кабеля.Наши клеммные колодки доступны в нескольких типах, включая

Винтовой зажим

Винтовые зажимы являются наиболее распространенным методом соединения. Проводники вставляются в блок и прижимаются к полосе проводника. Затем затягивается винт, образующий соединение.

Пружинный зажим

В клеммах с пружинным зажимом используется пружинный зажимной механизм для удержания проводника на месте. В клемму вставляется отвертка, вставляется провод и при отпускании зажима удерживает провод на месте.Эти типы терминалов очень безопасны и идеально подходят для условий, подверженных высокой вибрации.

Вставное соединение

Вставное соединение позволяет просто вставить проводник в соединительный зазор. Вставные типы позволяют использовать одножильные или многожильные провода с добавлением наконечника. Они не требуют инструментов для быстрой установки.

Что такое клеммная колодка на DIN-рейке?

Одним из наиболее распространенных типов соединительных блоков, используемых сегодня, является тип DIN-рейки.Соединители DIN-рейки могут быть одинарными, двухуровневыми и трехуровневыми. Клеммы просто защелкиваются на рейке и монтируются в панели или корпуса. Клеммы на DIN-рейку идеально подходят для приложений с ограниченным пространством.

Типы клеммных колодок

Компания RS Components поставляет широкий ассортимент высокопроизводительных клеммных колодок, которые удовлетворят любые ваши потребности. Наши клеммные соединители бывают самых разных типов, стилей и способов подключения. Одними из самых популярных являются клеммы

  • для DIN-рейки, одно-, двух- и трехуровневые.
  • Клеммы для печатных плат.
  • Стандартная клемма (или полоски шоколадных блоков).
  • Блоки распределения и блоки объединения.
  • Плавкие блоки.
  • Барьерные полосы.

Что нужно знать о клеммных колодках для приложений управления?

Какой компонент составляет основу большинства систем управления движением или автоматикой, но часто остается незамеченным? Речь, конечно же, о трудолюбивом клеммнике.

Что такое клеммная колодка и какую функцию она выполняет в системах движения/автоматизации? Самое основное определение состоит в том, что он обеспечивает точку электрического соединения двух или более проводов.Клеммные колодки первоначально назывались винтовыми клеммами, потому что винт использовался для крепления проводов к проводящей пластине, создавая электрическое соединение. В системах управления клеммные колодки используются для подключения щитового оборудования к силовой и полевой проводке.

Типичный шкаф управления со съемными клеммными колодками, установленными на DIN-рейках, с маркировкой проводных соединений для облегчения идентификации. (Изображение предоставлено Phoenix Contact)

Типичная система автоматизации внутри стойки для оборудования может содержать любое количество компонентов (таких как контроллеры, ПЛК, модули ввода-вывода и т. д.).) устанавливаются на DIN-рейки и соединяются между собой через клеммные колодки.

Типы клеммных колодок
Существует большое разнообразие клеммных колодок для различных нужд. Типы общего назначения широко используются во многих приложениях в качестве простых точек подключения для электрических соединений. Другие примеры включают клеммные колодки для ввода-вывода, для распределения питания, а также для подключения двигателей, как однофазных, так и трехфазных двигателей для различных промышленных применений. Другие распространенные типы включают блоки заземления, разработанные специально для подключения к заземлению, и блоки предохранителей, в которых два провода соединяются с предохранителем, обеспечивая защиту цепи.

Этот одноуровневый клеммный блок от AutomationDirect ясно показывает основной механизм винтового блока. Провода вставляются сбоку и соприкасаются с токопроводящей шиной и закрепляются на месте с помощью винта, затянутого сверху.

Другой распространенный способ классификации клеммных колодок — по способу заделки провода или выполнения соединения. Клеммные блоки доступны с различными способами подключения. Наиболее распространены ввинчиваемые типы, когда провод прижимается к металлической проводящей пластине или стержню и затягивается винтом, чтобы физически закрепить его и выполнить электрическое соединение.Подпружиненные клеммы используют силу пружины для поддержания соединения провода с проводящей пластиной. Существуют также вставные клеммные колодки, в которых провод, прикрепленный к наконечнику, вставляется в отверстие в колодке. Другие типы включают соединители с перемещением изоляции (IDC), которые не требуют зачистки провода перед вставкой в ​​клеммную колодку.

Пример многоуровневой клеммной колодки с пружинным зажимом, монтируемой на DIN-рейку. (Изображение предоставлено WAGO)

Другими отличительными особенностями могут быть размер клеммной колодки, количество возможных соединений, а также номинальные значения напряжения и тока.Типичные примеры могут варьироваться от стандартных уровней сигнала, таких как от 1 до 5 В или 4-20 мА, до соединений с источниками питания с высокими значениями силы тока и напряжения в сотни вольт. Другие важные факторы включают в себя тип проводных соединений, которые могут быть терминированы (т.е. многожильный или одножильный провод) различных калибров (размеров AWG), а также так называемые уровни, как в одиночном (для одиночного соединения провод-провод). ), двойные или тройные уровни, предлагающие несколько соединений на одном блоке.



Клеммные колодки | Пэйсер Групп

Где реализуются эти продукты?


Клеммные блоки позволяют разделять цепи

Клеммные колодки

применяются в приложениях, где цепи должны находиться в непосредственной близости, но оставаться отдельными.Это делается по разным причинам. Наши клеммные колодки являются идеальным выбором при установке нового оборудования, а также при замене существующего оборудования. Допустим, у вас есть коррозия клеммной колодки или поврежденная клеммная колодка, тогда клеммные колодки Pacer станут идеальной заменой. Для правильной установки все, что вам нужно, это клеммы и провод. Теперь, когда мы рассмотрели это, давайте посмотрим, что отличает клеммные колодки от шин.

В чем разница между клеммными колодками и шинами?

Самая большая разница между клеммной колодкой и шиной заключается в том, что клеммная колодка имеет отдельные цепи, в которых каждый входящий провод соединяется с исходящим проводом, тогда как шина собирает несколько проводов вместе для распределения электроэнергии.Легче всего их отличить по корпусу из луженой меди. Если корпус представляет собой цельный кусок металла, то электричество будет распределяться равномерно и, таким образом, представляет собой шину. Если, с другой стороны, корпус сегментирован на куски луженой меди, разделенные пластиковыми гребнями, то они представляют собой отдельные цепи и, как таковые, клеммную колодку.

Какие типы клеммных колодок доступны?

Поскольку в разных частях мира действуют разные стандарты и используются разные типы оборудования, мы стараемся использовать как стандартные клеммные колодки, так и европейские клеммные колодки.Хотя они выполняют одну и ту же функцию, эти два типа клеммных колодок существенно различаются. Ниже мы более подробно рассмотрим каждый из этих типов клеммных колодок.

Стандартные клеммные колодки

Стандартные клеммные колодки очень похожи на шины, но вместо цельного куска металла имеют пластиковые выступы между цепями. Это наиболее распространенный тип клеммных колодок, используемых в США. Они лучше всего работают с кольцевыми и вилочными клеммами, поскольку эти типы клемм гораздо более устойчивы к вибрации, чем просто оголенные провода.Подумайте об этом, с оголенным проводом постоянная вибрация морской среды может в конечном итоге привести к тому, что провод освободится. С кольцевыми или вильчатыми клеммами они надежно прикреплены к корпусу винта и поэтому не могут вырваться.

Европейские клеммные колодки

Европейские клеммные колодки

— это надежный выбор в качестве электрического решения. В то время как в стандартном стиле вы подключаетесь к верхней части корпуса клеммной колодки, европейская клеммная колодка имеет внутреннюю полость, куда вставляется провод.Затем винт наверху затягивается, заставляя его вдавливаться в провод, создавая прочное соединение. Важно отметить, что если вы используете многожильный провод, вы можете использовать проволочные наконечники, поскольку они в основном превращают многожильный провод в сплошной провод. Они достигают этого путем помещения провода в проводящую гильзу.

Где можно использовать клеммные колодки?

Клеммные колодки

— идеальное решение для объединения проводов при разделении цепей. Уплотнение проводов выполняет большую функцию, делая обслуживание и ремонт намного проще.Вместо того, чтобы следовать за двадцатью проводами и регулировать их концы, вы можете просто проверить каждое соединение на клеммной колодке и при необходимости разветвить его. Вы захотите использовать клеммные колодки в легкодоступном и хорошо освещенном месте, чтобы сделать процесс еще проще.

Чем выгодны клеммные колодки?

Хотя клеммные колодки имеют ряд преимуществ, одним из наиболее важных является тот факт, что они позволяют распределять напряжение и мощность по более мелким цепям.Они делают это, объединяя земли в вашей электрической системе. Еще одним большим преимуществом использования клеммных колодок является то, что они устраняют необходимость в сращивании. Вместо того, чтобы подготавливать детали и приобретать инструменты для обжима стыкового соединения, вы можете просто подключить оголенные провода к корпусу клеммной колодки. Кроме того, клеммные колодки позволяют упростить проводку. Как мы уже говорили выше, объединение ваших проводов в одном месте значительно упрощает любые будущие настройки.

В каких отраслях промышленности используются клеммные колодки?

Клеммные колодки

используются в различных отраслях, включая морскую промышленность, отрасли баз данных, солнечную промышленность и различные промышленные приложения.Их способность объединять отдельные цепи в одном удобном месте делает их идеальными для приложений, в которых выездное обслуживание будет проблемой. Этот факт в сочетании с упомянутыми выше преимуществами делает их распространенным выбором для профессионалов. В основном они встречаются в любой отрасли, которая занимается распределением электроэнергии.

Использование клеммных колодок

Клеммные колодки кажутся такой незначительной частью электрической системы, что обычно о них почти не упоминают, но есть много полезных вещей, которые вы можете сделать с клеммной колодкой, вот несколько советов……

Основание для соединения с мачтой

Одним из наиболее удобных мест для клеммной колодки является основание мачты. Это позволяет вам отсоединить провода мачты для бесступенчатого отключения, если вы используете несколько клеммных перемычек и провод большего размера для отрицательного, вы можете иметь один отрицательный провод, питающий основание мачты и используемый для всех огней. Если у вас когда-нибудь возникнут проблемы с мачтовым светом, вы можете проверить наличие питания у основания мачты, а затем вы можете проверить непрерывность вверх по мачте, через лампочку и обратно к основанию мачты.На самом деле одним из основных преимуществ клеммных колодок является то, что соединения видны и доступны для поиска и устранения неисправностей. новый. Решение состоит в том, чтобы установить организованный ряд клеммных колодок в задней части корпуса панели и вывести старые провода туда, где они почти наверняка дотянутся. Затем протяните новые провода от панели к клеммникам.Это обеспечивает очень удобное и организованное расположение, вы можете прикрепить новые провода к панели перед ее установкой. Если у вас есть более одной цепи для питания от каждого автоматического выключателя, вы просто проложите один провод от панели к клеммной колодке, используйте клеммную перемычку для объединения двух соседних клемм, а затем подключите два исходящих провода к двум клеммам выключателя. блокировать.

Если вы хотите получить что-то особенное, вы можете расположить провода на клеммной колодке в той же последовательности, что и на панели, поэтому, если вы когда-нибудь потеряете код, указывающий, какой провод какой, вы сможете понять это. со ссылкой на панель.

Потолочные светильники

Клеммные блоки можно также использовать при установке потолочных светильников. Если у вас есть входящий провод, питающий несколько ламп, вы можете подключить его к одной или нескольким клеммным колодкам, а затем использовать клеммные перемычки для ответвления проводов к каждой лампе. невозможно устранить неисправность, не разрезая и не переделывая разъем. Если вам придется сделать это несколько раз, провод окажется слишком коротким.Если вы используете клеммные колодки, клеммы просты и доступны, а устранение неполадок происходит намного быстрее.

Ознакомьтесь с клеммными колодками, доступными на сайте shop.pkys.com

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
