Что такое коаксиальный дымоход и как его правильно монтировать

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

Коаксиальный дымоход в разборе

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT. Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

Коаксиальный дымоход в разборе

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме.

Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Коаксиальный дымоход в разборе

Вернуться к содержанию ↑

Что собой представляет коаксиальный дымоход

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

Отличие коаксиального дымохода от традиционного

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

1. Газовый котел.
2. Газовый конвектор.
3. Газовый генератор.
4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

Варианты вывода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
5. Небольшая длина устройства, что значительно экономит пространство в доме.
6. Большой ассортимент различных по мощности приспособлений.

Вернуться к содержанию ↑

Как происходит монтаж дымоотвода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Монтаж коаксиального дымохода

Вертикальный монтаж осуществляется исключительно в тех случаях, когда нет возможности произвести вывод устройства через стену. Чаще всего это происходит, если:

• Рядом с устройством расположено окно, на расстоянии менее 60 см;
• Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла необходимо устанавливать согласно СНиП, основные рекомендации такие:

1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянный приток воздуха.
2. Входной патрубок должен находиться на 1,5 м выше отопительного прибора.
3. Диаметр патрубка котла не должен превышать диаметр сечения отводящего канала.
4. Газоход вводится в котельную, где находится турбированная газовая колонка или котел для обогрева.
5. Давление газа, что проходит каналом, не должно превышать 0, 003 МПа.
6. Продукты сгорания топлива, что перерабатывает колонка или котел, можно выводить через наружные стены сооружения.

При размещении газохода на большом расстоянии от наружной стены здания, для осуществления прохода дымового канала используется специальный удлинитель.

Варианты установки



• Высота дымоотвода не должна превышать высоту конька кровли.
• Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
• Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит процесс эксплуатации и прочистки устройства.
• Крепление элементов производится по раструбной технологии.
• Запрещено расположение стыков труб в месте прохода через стену.
• Каждый отопительный прибор – колонка, котел, генератор должен быть оборудован собственным дымовым каналом, запрещено использование совмещенных газоходов, во избежание нарушения норм пожарной безопасности. Однако допустимым является т.н. каскадное подключение устройств.



Вернуться к содержанию ↑

Этапы установки коаксиального дымоотвода

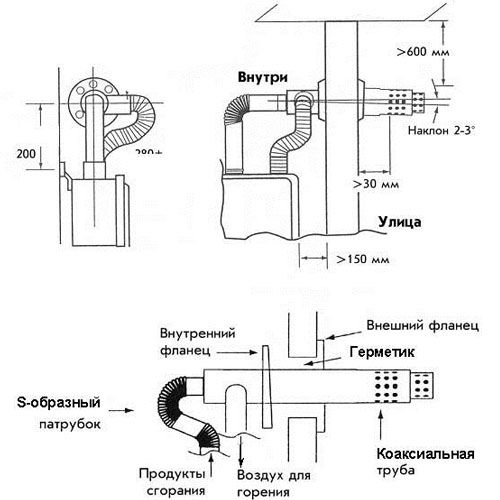

В тех случаях, когда установка дымоотвода производится горизонтально, т.е. через стену, сборка элементов конструкции производится заблаговременно, а затем поднимается в горизонтальное положение с помощью элементов крепления. Поэтапно процесс установки выглядит следующим образом:

1. Определение места вывода устройства, выполнение разметки.

Сама турбинированая колонка для горячего водоснабжения или газовый котел для отопления могут быть установлены уже после монтажа основных элементов газохода.



2. Вырезание отверстия в стене для вывода дымового канала.
3. Необходимым условием является наличие воздушной прослойки между перекрытием и трубой.
4. Изоляция места прохода через стену любыми негорючими материалами.
5. Если проход осуществляется через крышу, выход необходимо тщательно герметизировать и накрыть защитным кожухом.

Установка котла с коаксиальным дымоходом

6. Коаксиальный дымоход подключается к отопительному оборудованию с помощью колена или тройника.
7. При монтаже двухконтурного котла следует использовать также переходной узел.
8. Стыки элементов необходимо надежно закреплять с помощью хомутов.
9. Выходной патрубок отопительного оборудования может располагаться сбоку или сверху. Именно от расположения патрубка зависит, какие переходные элементы понадобится использовать.
10. При расположении выходного патрубка сбоку предполагается обязательное наличие горизонтального участка трубы.
11. Для защиты дымоотвода от обледенения в холодное время года, используют защитные теплоизолирующие конструкции.

Выводы: Коаксиальный дымоход – это современное устройство, что позволяет эксплуатировать отопительное оборудование с минимальным риском для жизни и здоровья человека. Использование конструкций данного типа повышает комфорт проживания в загородном доме.

Вернуться к содержанию ↑

Установка коаксиальной трубы

Уплотнение коаксиального дымохода — ФуранФлекс

+7 (495) 790-97-76

Другие посты по теме:

Связанные продукты:

FURANFLEX Black® для котлов

Коаксиальные дымоходы часто используются для отведения продуктов горения от отопительного оборудования. Чаще всего они применяются для газовых котлов, а также колонок и генераторов, работающих на природном газу. Коаксиальный дымоход представляет собой устройство, которое состоит из двух труб разного диаметра, вставленных одна в другую. Внешняя труба может быть утеплена теплоизоляционным материалом, хотя на практике такие решения используются довольно редко из-за высокой цены.

Особенности и преимущества

Коаксиальный дымоход одновременно выполняет две функции. Во-первых, он отвечает за своевременное отведение продуктов горения от отопительного оборудования. Во-вторых, обеспечивает приток воздуха в камеру сгорания. Поступает воздух через пространство между трубами.

Дымоход такого типа обладает многими преимуществами:

1. Нет необходимости тратиться на установку принудительной вентиляции в помещении для обеспечения поступления необходимого воздуха.
2. Топка не потребляет кислород из помещения.
3. За счет постоянного поступления воздуха в камеру сгорания повышается эффективность работы котла.
4. При установке в деревянном доме нет необходимости изолировать трубу от стены во избежание пожара.

Из-за особенностей конструкции монтаж дымохода имеет свои особенности. Одно из основных правил – наличие наклона, необходимого для слива конденсата. Жидкость в таких конструкциях образовывается всегда, поскольку выходящие газы охлаждаются воздухом, который поступает в топку. Из-за принудительного охлаждения точка росы смещается внутрь системы. Особенно актуальной проблема становится в сильные морозы. Чем сильнее охлаждаются продукты горения, тем больше жидкости внутри конденсируется.

По этой причине важно, чтобы стыки между отдельными элементами были герметичными. Иначе кислотная жидкость будет протекать внутрь трубы и разрушать дымоход с большой скоростью. К тому же наличие щелей будет только усугублять проблему, но ее можно предотвратить или решить на начальных этапах.

Эффективное и современное решение

Из-за чрезмерного образования конденсата коаксиальные дымоходы быстро приходят в непригодность. К тому же на рынке большая часть элементов изготовлена из низкокачественной стали, которая обладает плохой устойчивостью к воздействию кислот и других агрессивных веществ. Предупредить образование конденсата не невозможно, но защитить конструкцию от его разрушительного воздействия вполне реально. Для этого достаточно сделать уплотнение труб дымохода при помощи полимерных рукавов FuranFlex.

ФуранФлекс – это инновационная технология, которая полностью изменяет представление о дымоходах. Изначально это гибкий материал, который свернул в рулоны. После полимеризации (так называют процесс воздействия горячим паром под давлением, во время которого композитные смолы полимеризируются) труба приобретает форму, твердость и прочность. Главная особенность технологии заключается в том, что полимерный чулок позволяет сделать дымоходную систему полностью герметичной. Дело в том, что он протягивается по всей длине дымохода, поэтому не имеет стыков и соединений. Благодаря этому, образующийся внутри конденсат без проблем будет стекать по гладким стенкам, не разрушая основной конструкции.

Если необходимо починить дымоход, на помощь также приходит материал ФуранФлекс Black. Он может использоваться для конструкций, изготовленных из любых материалов – кирпича, нержавеющих труб, керамики и др. Материал может принимать любую форму. Основное преимущество технологии заключается в том, что работы выполняются без демонтажа старой системы. Так как при установке не нужно вываливать стены или разбирать отдельные элементы, по завершению работ нет строительного мусора, а рабочая площадка остается чистой. Сам процесс занимает 3-4 часа.

Проводить монтажные работы можно в любое время года, даже зимой. Это особенно удобно при обледенении коаксиального дымохода. Из-за ледяной пробки, которая образуется из замершего конденсата, могут возникать проблемы с котлом. Он может затухать или слабо гореть. Появление обледенения на дымоходе – не повод паниковать и расстраиваться, а повод воспользоваться услугами нашей компании и самостоятельно оценить все преимущества ФуранФлекса.

Оставьте заявку прямо сейчас!

Мы свяжемся с Вами в ближайшее время

Ремонт дымоходов в Москве и МОРемонт внутренних водостоков в Москве и МО

Sweep’s Library — Схемы установки прямой вентиляции

Sweep’s Library — Схемы установки прямой вентиляции

Трубочист Интернет-магазин каминов, дровяных печей, газовых плит и барбекю

Проблема: каждый раз, когда в газовой плите или камине горит огонь, выделяется значительное количество кислорода. поглощены пламенем. Это вызывает отрицательное давление воздуха в доме, из-за чего внутрь может втягиваться холодный воздух. через другие отверстия. В худшем случае эта разгерметизация может затянуть назад ядовитые выхлопные газы. через дымоход в дыхательное пространство. Решение: Подайте воздух для горения через ту же трубу, что и выхлоп. В Директ Вентиляционные установки, воздух для горения забирается в герметичную топку снаружи дома через коаксиальная впускная/выхлопная труба. Это устраняет разгерметизацию, в результате чего дом становится более теплым и здоровым. среда. Прямая вентиляция также устраняет необходимость расширения вытяжного отверстия через крышу, что делает установку проще и дешевле. Примечание. Прямая вентиляция работает только для специально разработанных газовых приборов. Дровяные камины и печи должен выходить в вертикальный дымоход, проходящий через крышу. Чтобы узнать больше, кликните сюда.

Принцип работы прямой вентиляционной трубы:

В отличие от старых газовых плит и каминов, которым требовалась вертикальная вентиляционная труба или дымоход через крышу, модели Direct Vent можно просто выпустить наружу прилегающая наружная стена. Однако большинству приборов с прямой вентиляцией требуется некоторое вертикальный подъем вентиляционной трубы для правильной работы. Как правило, 24-дюймовый вертикальная длина требуется до того, как труба повернется и проникнет в стену, но некоторые печи указаны с более коротким подъемом или вообще без подъема. Даже печи, требующие вертикального подъема, могут быть установлены без видимой трубы внутри дома с помощью заглушки для шноркеля, которая создает подъем на 24 дюйма. вне стены.
1: Установка прямой вентиляции Через наружную стену 1) 24 дюйма по вертикали 1) Колено 90 градусов 1) 11–14 дюймов, регулируемое Длина 1) Настенный хомут 1) Крышка горизонтального вентиляционного отверстия Эта популярная конфигурация доступна в расфасованном виде. комплект	2: Установка вентиляционной трубы Через наружную стену 1) Регулируемая длина 11–14 дюймов 1) Настенный хомут 1) Крышка вентиляционного отверстия для трубки Заглушка для шноркеля создает возвышение на внешней стороне стены, так что вентиляционная труба не видна внутри дома
3: Установки в подвале Через наружную стену Для очистки занесенного ветром мусора и снег сугробы, дно край вентиляционной крышки должен быть 24 дюйма над уровнем земли. Если верхний почва достаточно низкая на стена, крышка для трубки может использоваться для выполнения этого. Если верхний слой почвы слишком высокий до позволяет использовать крышка для трубки, вертикальная длина можно добавить внутрь вертикальная труба, чтобы поднять дно стандартная заглушка 24 дюйма над землей. Примечание: зазор 2 дюйма должен быть поддерживается между горизонтальная труба и потолок	4: Вертикальная вентиляция Через крышу Если печь расположена на внутренней стене или если над крышей вентиляция желательно для любого другого причина, печи и камины Direct Vent может также вентилироваться вертикально, используя того же типа обшивка крыши и штормовой воротник обычно используются для дымоходов дровяных печей . Вертикальный коаксиальный колпачок заменяет горизонтальная заглушка , используемая при установке через стену.
5: Вентиляция в неиспользуемые промышленные дымоходы Изготовленный дымоход коаксиальные комплекты для переоборудования доступно для наиболее распространенных двустенные и трехстенные Изготовлен дымоход размеров. Круглые фитинги прикрепленный к верхней части и нижняя часть дымохода , и соединены длиной из 4-дюймового алюминиевого вкладыша flex . Полость дымохода вокруг вкладыша используется для подачи воздуха для горения в пожар . Коаксиальная прямая вентиляционная труба используется для подключения плиты к нижнему фитингу	6: . Вентиляция в неиспользуемые Каменные дымоходы Кладка дымохода коаксиальная переделка комплекты состоят из фитингов для дымохода верхняя и наперсток отверстий, соединенных длина 4-дюймового гибкого алюминиевого вкладыша . Вкладыш несет выхлоп, а полость дымохода вокруг вкладыша действует как проход воздуха для горения . Коаксиальная прямая вентиляционная труба используется для подсоедините печь к наперстку.
7: Вентиляция в дымоходы камина Использование системы прямой вентиляции Co-Linear Если печь Direct Vent установлена ​​внутри или перед существующий камин, мы не можем использовать комплект для переоборудования каменной кладки, показанный на диаграмма № 5 выше, потому что мы не хотим, чтобы входящий воздух для горения поступал в комнату через каминный проем. Для каминных установок Используется колинеарная система впуска/выпуска. Колинеарная коробка преобразователя на низ дымохода соединяется с таким же коробом вверху двумя 3-дюймовые алюминиевые гибкие трубы, одна для впуска и одна для выхлопа. Коаксиальный дождевик завершает установку. В этой системе воздух для горения содержится во впускном патрубке, поэтому он не может проникнуть в комнату через открывание камина. Примечание: 3-дюймовые алюминиевые вкладыши достаточно малы, чтобы проходить сквозь открытие заслонки камина и достаточно гибкий, чтобы позволить нижний преобразователь коробка должна быть ориентирована боком для печей с задним вентиляционным отверстием.



ПРИМЕЧАНИЕ: НАШИ ГАЗОВЫЕ УСТРОЙСТВА ПРЯМОЙ ВЕНТИЛЯЦИИ ПОСТАВЛЯЮТСЯ С ПОДРОБНЫМИ ПОШАГОВЫМИ ИНСТРУКЦИЯМИ ДЛЯ САМОСТОЯТЕЛЬНОЙ УСТАНОВКИ. ДЛЯ ПОДТВЕРЖДЕНИЯ ВАШЕГО ГАРАНТИЯ И ОБЕСПЕЧЕНИЕ ОПТИМАЛЬНОЙ БЕЗОПАСНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ, ОДНАКО, ОКОНЧАТЕЛЬНЫЕ НАСТРОЙКИ И ПЕРВОНАЧАЛЬНЫЙ ЗАЖИГ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ОБУЧЕННЫЙ ТЕХНИК ГАЗОВОЙ СЛУЖБЫ. ОБРАЩАЙТЕСЬ В ВАШУ КОМПАНИЮ ПО ПОСТАВКЕ ГАЗА ПО СПИСКУ РЕКОМЕНДУЕМЫХ СПЕЦИАЛИСТОВ ПО ОБСЛУЖИВАНИЮ В ВАШЕМ РАЙОНЕ.

Что такое камин с прямой вентиляцией?

Что нужно знать о каминах с прямой вентиляцией

Большинство современных газовых каминов заводского или промышленного производства спроектированы как камины с прямой вентиляцией. Эти энергоэффективные вентиляционные системы заменили более устаревшие конструкции и являются основным видом каминов, установленных в домах, построенных за последние 20–30 лет. Эти камины также идеально подходят для использования во время реконструкции или дополнения комнаты. Думаете, камин с прямым отводом может подойти для вашего дома? Читайте дальше, чтобы узнать больше об этих замечательных продуктах.

Как работает камин с прямой вентиляцией?

Камины с прямой вентиляцией представляют собой полностью закрытые каминные блоки, предназначенные для всасывания свежего воздуха и удаления побочных продуктов сгорания за пределы конструкции. Существует два основных типа каминов с прямым отводом: коаксиальные и коллинеарные. Первый тип, коаксиальный, состоит из трубы внутри трубы, где внешняя часть служит входом, а выхлоп выходит через внутреннюю трубу. Второй тип камина с прямым отводом, коллинеарный, состоит из двух труб, расположенных на одной линии, одна из которых служит отдельной впускной трубой, а другая — специальной вытяжной трубой.

Оба основных типа прямой вентиляции имеют ряд преимуществ. Каждый из них позволяет избежать таких проблем, как кислородное голодание и плохая тяга. Кроме того, эти камины хорошо работают в соответствии со строгими требованиями к энергоэффективности.

Основные характеристики камина с прямой вентиляцией

Улучшенная конструкция вентиляции

Камины с прямой вентиляцией имеют герметичные вход и выход. Эти блоки втягивают воздух снаружи дома, выводят наружу и излучают тепло внутрь для эффективной конструкции. В отличие от традиционных каминов, камины с прямой вентиляцией не так сильно подвержены влиянию сквозняков и перепадам давления воздуха.

Рекомендации по вентиляции

Металлические вентиляционные каналы с прямой вентиляцией могут быть жесткими или гибкими в зависимости от требований установки, а также рекомендаций производителя. Эти вентиляционные отверстия можно вывести через внешнюю стену, через крышу или с принудительной вентиляцией для обхода препятствий или больших расстояний. Кроме того, при установке с прямой вентиляцией каменный дымоход не требуется, но необходимо соблюдать расстояния до горючих материалов в соответствии со спецификациями производителя.

Электрические аспекты

Большинство каминов с прямой вентиляцией просто работают на газе и не требуют электричества для основной работы. Постоянный запальник в сочетании с простой и надежной системой милливольтных клапанов создают безопасную конструкцию. В более новых или более совершенных каминах с прямым отводом может потребоваться источник электроэнергии для таких функций, как вентиляторы, освещение или электронные системы зажигания. Кроме того, большинство новых устройств оснащены прерывистым пилотным зажиганием (или IPI), которое использует электричество для зажигания контрольной лампы и зажигания устройства. Затем, после использования, пилот также выключается, чтобы сэкономить затраты на топливо, а также погасить любое постоянное пламя.

Как установить камин с прямой вентиляцией

Установка камина с прямой вентиляцией должна выполняться обученным специалистом для обеспечения безопасной эксплуатации. Всегда проверяйте информацию производителя устройства для конфигураций с прямой вентиляцией. Важно отметить, что каждый камин имеет специальные вентиляционные системы, которые необходимо использовать для обеспечения правильной установки. Опять же, сертифицированный установщик упростит этот процесс, но в руководстве к каждому камину есть спецификации и схемы, охватывающие варианты вентиляции. Несмотря на то, что системы прямого выпуска просты и понятны, мы знаем, что каждая установка может иметь свои собственные переменные, которые могут создавать уникальные проблемы во время установки; тем больше причин обратиться как к нам, так и к сертифицированному установщику.

Энергоэффективны ли камины с прямой вентиляцией?

Камины с прямой вентиляцией являются энергоэффективными по нескольким причинам, а именно, они являются самодостаточными нагревательными приборами, не забирающими воздух и тепло из помещения. По этой причине некоторые из этих устройств работают с эффективностью до 70 процентов. Эти камины также намного более эффективны, чем традиционные или декоративные вентилируемые газовые бревна, которые теряют большую часть своего тепла через дымоход.

Сколько стоит запуск камина с прямой вентиляцией?

Обычно камины измеряются в БТЕ (британских тепловых единицах) в час. Пользователям природного газа обычно выставляют счета в термах, которые равны 100 000 БТЕ. Зная это, многие камины с прямой вентиляцией рассчитаны на от 20 000 до 30 000 БТЕ / час, что соответствует от 1/5 до 1/3 термы природного газа или галлона пропана.

По состоянию на ноябрь 2019 года, согласно данным, полученным от правительства США, средняя стоимость тепловой энергии природного газа составляет около 1,06 доллара США.
