Коллектор для теплого пола своими руками фото: Как сделать коллектор для теплого пола своими руками, особенности выбора, сборки и подключения

Содержание

Как работает коллектор теплого пола?

Приветствую всех, кто читает мой блог! В этой статье я кратко расскажу о коллекторах для теплого пола.

При монтаже водяных теплых полов, после того как определились с количеством контуров необходимо выбрать коллектор.

На современном рынке очень много разновидностей таких коллекторов, сделанных из латуни, нержавеющей стали или композитных материалов.

Для начала определимся для чего нужен коллектор теплого пола.

Для чего нужен коллектор для теплых полов

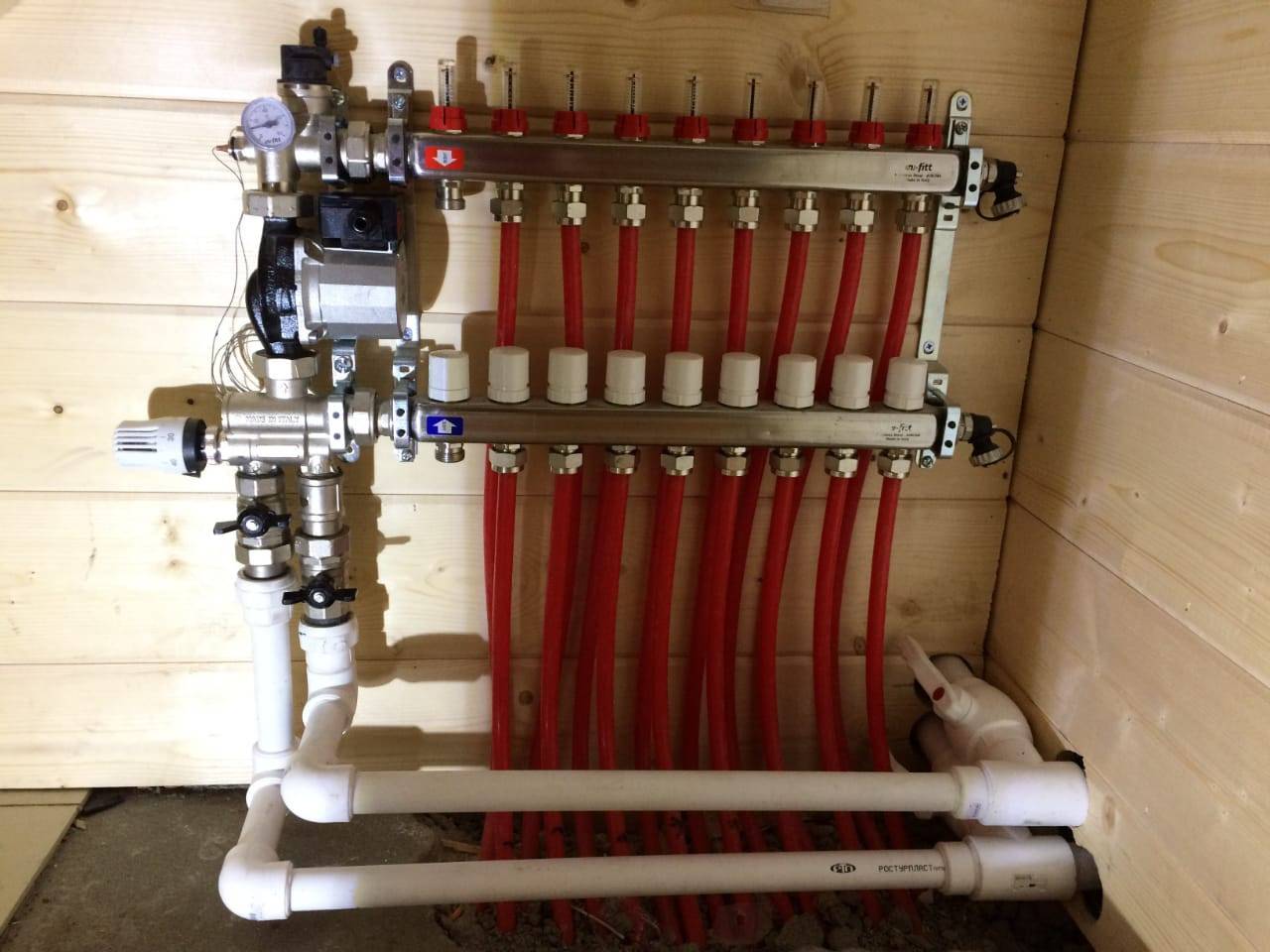

Коллектор теплого пола фото

Покупатели часто спрашивают: «Почему нельзя запустить весь теплый через одну петлю не покупать коллектор?».

Все дело в том, что если вы сделаете весь теплый пол одной петлей, то у вас получится петля длиной 500 или даже 700 метров.

Обеспечить циркуляцию теплоносителя по такому длинному контуру не представляется возможным из-за высокого гидравлического сопротивления.

Практика показывает, что для теплых полов из трубы 16 мм, длина петли не должна превышать 80-100 метров.

Для трубы 20 мм. длина петли не должна превышать 120 метров.

По этой причине необходимо разбивать водяные теплые полы на контуры, которые и объединяются при помощи коллектора.

Теперь давайте разберемся в том, как устроен коллектор для теплых полов.

Как устроен коллектор для теплого пола

Рассмотрим строение коллектора на следующем рисунке:

Схема коллектора теплого пола

На рисунке видно, что коллектор состоит из двух патрубков — подающего и обратного.

Патрубки жестко скреплены между собой двумя пластинами.

На подающем патрубке находятся резьбовые соединения (чаще всего используются соединения типа «евроконус»), к которым подключаются трубы теплого пола. Это, так называемая «подача» теплого пола.

Кроме соединений, на этом патрубке могут быть расположены расходомеры.

При помощи этих устройств производится балансировка контуров.

На обратном патрубке имеются точно такие же резьбовые соединения, как на подающем.

Вместо расходомеров на обратном патрубке располагаются балансировочные клапана.

Кроме того, в комплект коллектора могут входить воздухоотводчики, а если их нет, то нужно будет приобрести эти нужные детали отдельно.

Как выбрать коллектор для теплого пола?

После того, как мы разобрались в простом устройстве коллектора, нужно пойти в магазин и выбрать его для своего дома.

При выборе стоит обратить внимание на следующие моменты:

Материал коллектора — лучшим решением, на мой взгляд, будет приобрести латунный или стальной коллектор.
Качество нарезки резьбы — все резьбы должны быть ровными, иначе могут возникнуть проблемы при монтаже.
Целостность расходомеров и балансировочных клапанов — думаю не нужно объяснять, что все должно быть целым и без трещин.
Производитель — лучше купите дорогой хороший коллектор известного производителя, он прослужит вам долгие годы.

Еще очень важно обратить внимание на то, как коллектор соединяется с группой автономной циркуляции.

Желательно сразу же подобрать ее под коллектор. Ну и не забудьте про покупку шкафа под это оборудование

Резюме статьи

Организовать рабочую систему водяного теплого пола без коллектора (в большинстве случаев) не получится.

Поэтому стоит отнестись к его выбору внимательно, предварительно поделив весь пол на контура определенной длины (читай выше).

На этом все, жду ваших вопросов в комментариях и не забывайте пользоваться кнопками социальных сетей!!!
