Мембранный расширительный бак системы отопления

Расширительный бак — очень важный элемент в системе отопления. С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

  • с тепловыми насосами и солнечными коллекторами;
  • с автономным источником тепла;
  • подключенных к сети центрального теплоснабжения по независимой схеме;
  • с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным количеством преимуществ:

  • не загрязняют воду;
  • низкие расходы при эксплуатации;
  • легкий монтаж;
  • безопасность, надежность;
  • установка в любой части дома;
  • невозможность выливания воды из бака;
  • отсутствие потерь тепла;
  • минимальная подача воздуха;
  • мембраны из натуральной резины и бутила могут применяться в питьевом водоснабжении;
  • применяются при любом типе воды;
  • удобны в использовании;
  • радиатор и котел из-за отсутствия контакта воды и воздуха служат дольше, чем обычно.

Расширительные мембранные баки используются в закрытых отопительных системах и обеспечивают надежную работу котла.

Совет

. Выбирая мембранный бак, следует отдать предпочтению бакам закрытого типа, которые значительно лучше открытых.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус, внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

  • баллонного;
  • диафрагменного.

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет. Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

  • диапазон рабочих температур;
  • длительный срок службы;
  • санитарные и гигиеничные требования;
  • устойчивость к воздействию высоких температур;
  • динамичность.

Совет. Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких объемов:
  • трубопровода;
  • отопительного прибора;
  • котла.

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак с объемом 50 литров.

Если объем расширительного мембранного бака будет меньше чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет. Если в замкнутую отопительную систему поставить предохраняющие клапаны, то можно избежать повышения давления и защитить всю систему.

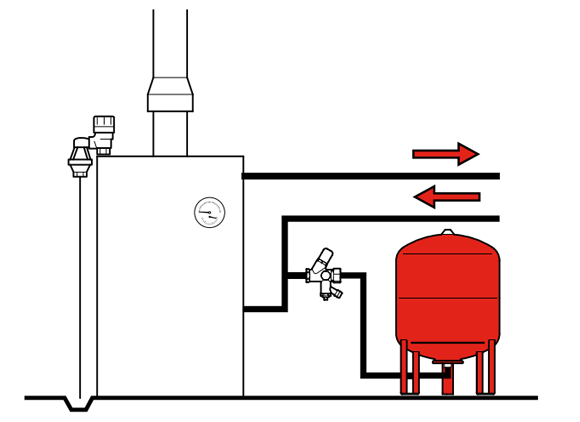

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

  • ступенчатый ключ;
  • газовый ключ;
  • трубы пластиковые;
  • разводной ключ.

Устанавливая мембранный расширительный бак в систему отопления, нужно очень тщательно и внимательно проверять герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подсоединяется к трубопроводу, который находится ближе всего к котлу. Также для предотвращения повышения давления необходимо установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

  • устанавливать мембранный бак до разветвления;
  • в комнате должна быть постоянно температура выше 0;
  • место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим;
  • перепроверить расчеты перед установкой;
  • Если объем бака больше 30 литров, то он не крепится к стене, а ставится на ножки;
  • На выходе бака, следует установить манометр для контролирования давления, а на входе — обратный клапан, если нет насоса.

Совет. Для того чтобы продлить срок службы отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается

разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность, потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо

учитывать индивидуальные особенности системы и подбирать под нее.

Оцените статью: Поделитесь с друзьями!

Мембранные баки для систем отопления и водоснабжения

 Расширительные баки бывают 2-х типов

 Расширительный бак открытого типа – емкость, дно которой соединено с трубой отопительной системы. Уровень воды в нем зависит от объема жидкости в системе. Чем вода горячее, тем больше ее объем. Размещают открытый расширительный бак над верхней точкой системы отопления, как правило, в чердачном помещении дома, при этом бак теплоизолируют для уменьшения потери тепла через стенки.

 Расширительный бачок закрытого типа представляет собой герметичную металлическую емкость – капсулу шарообразной или овальной формы, разделенную внутри герметичной мембранной из термостойкой резины на две камеры – воздушную и жидкостную. Баки закрытого типа выгодно отличается от бачка открытого типа. Во-первых, в закрытом расширительном баке не происходит соприкосновения жидкости с воздухом: жидкость не испаряется и не окисляется кислородом (и не разъедает внутреннюю поверхность труб и радиаторов). Во-вторых, из закрытого расширительного бачка жидкость никогда не выльется наружу и не испортит отделку стен и пола.

Гидроаккумуляторы (гидропневмабаки)

Гидроаккумулятор – важнейший элемент системы водоснабжения. Накопление воды – это далеко не единственное его преимущество. Гидроаккумулятор также отвечает за поддержания необходимого давления воды в системе и становится на пути гидроударов. Вместе с гидроаккумулятором срок службы насоса значительно увеличивается, поскольку гидроаккумулятор влияет на частоту включения насоса, приводя насос в рабочее состояние только при необходимости.

Важным преимуществом использования гидроаккумулятора является то, что он всегда имеет при себе запас воды. А отключение электропитания не препятствует её использованию. Если вы хотите, чтобы ваш насос прослужил как можно дольше, выбирайте более объемные гидроаккумуляторы. Чем больше он будет, тем реже нужно задействовать насос.
Горизонтальный тип гидропневмабаков рекомендуется использовать вместе с поверхностными насосами. Вертикальные гидроаккумуляторы можно использовать с любыми насосами.

виды, устройство, назначение + пример расчета


В сегодняшних реалиях расширительный бак для отопления открытого типа давно и бесповоротно проиграл конкурентную борьбу более современной и эффективной закрытой емкости.

Тем не менее морально устаревшее оборудование активно используется. А в ряде ситуаций даже имеет некоторые преимущества перед технологичными мембранными резервуарами.

В этом материале разберем его назначение и конструкционные особенности, а также ознакомимся с принципом работы и правилами расчета такого типа бачка.

Содержание статьи:

Назначение бака в системах открытого типа

Указанное приспособление используется в системах отопления для предотвращения ее поломок при увеличении объема и давления теплоносителя, что происходит при нагревании.

Если быть точным, то при повышении температуры воды, циркулирующей в системе, от 5 до 100 °C ее объем становится на 4% больше. И это много, так как деться ей в трубах и радиаторах некуда — там нет свободного места.

В расширительный бак открытого типа выдавливаются излишки теплоносителя из системы отопления, что исключает поломку ее частей в результате возросшего давления. Которое возникает потому, что воду нельзя сжать, а сама она заметно увеличивается в объеме при повышении температуры. После остывания теплоноситель возвращается в систему отопления

В результате несколько сот грамм в небольшой системе отопления или несколько литров в достаточно крупной повышают давление до критических значений и приводят к возникновению мощных .

Что влечет за собой выдавливание прокладок, поломку фитингов, радиаторов и дорогостоящий ремонт – все это в самый неподходящий момент.

А после того как температура теплоносителя снизится, его излишки опять становятся необходимыми для эффективного функционирования системы, поэтому они должны быть возвращены, причем в полном объеме. В случае испарения запасы жидкости необходимо пополнять.

Характерные черты открытого бака

Такие резервуары являются крайне простыми – в качестве расширительного бака всегда может использоваться обычное ведро, специально изготовленная емкость из подручных материалов, канистра, что-либо подобное.

Конструкционные особенности емкости

Главными требованиями к конструкции являются:

  • наличие достаточного объема;
  • отсутствие герметичности.

То есть допускается даже отсутствие крышки, хотя она желательна – защищает от попадания в систему отопления частиц грязи.

Резервуар, который планируется использовать в качестве расширительного бака, должен быть оснащен патрубком, к которому подводится от системы отопления. Это единственное обязательное приспособление.

Конструкция любого расширительного бака крайне проста – он представляет собой обычную емкость, оснащенную одним или несколькими входами/выходами. Что позволяет излишкам жидкости накапливаться, сливаться. Самые технологичные резервуары оборудованы подводом воды, сливным краном, который нужен для транспортировки воды в канализацию при слишком больших объемах ее излишков

Но для комфорта и исключения мелких неприятностей желательно использовать следующие аксессуары:

  • Переливной шланг или трубу — такой элемент конструкции необходим в случае переполнения расширительного бака. То есть этот элемент конструкции, отводя жидкость в канализацию или просто за пределы здания, исключает возможность его затопления.
  • Трубу водоснабжения — она необходимо для пополнения системы отопления водой. Без нее вполне возможно обойтись, но следует понимать, что указанную процедуру придется производить с ведром в руках. Хотя в последнем случае конструкция будет более дешевой.

Поскольку расширительные емкости нередко устанавливаются на чердаках, то следует позаботиться о ее теплоизоляции. Что исключит замерзание жидкости и выход всей системы из строя.

В качестве теплоносителя может использоваться только обычная вода. Потому что современные эффективные антифризы в открытых резервуарах быстро испаряются. Что ведет к существенному удорожанию всей процедуры отопления помещения.

Кроме того, испарения антифризов почти всегда являются токсичными, что сказывается на здоровье жильцов. Больше о видах теплоносителей для системы отопления и их особенностях мы рассказали в .

Форма и материал изготовления

Форма бака принципиального значения не имеет, поэтому может быть любой:

  • круглой;
  • прямоугольной;
  • трапециевидной и т. д.

Материалом изготовления может быть любой металл или даже пластик, но поскольку теплоноситель может разогреваться до значительных температур, то он должен быть термостойким.

Этот рисунок помогает понять принцип работы расширительного бака. На изображении слева показан теплоноситель в холодном состоянии. Ему с избытком хватает предоставленного объема. Но, когда начинается разогрев (рисунок справа), то скоро возникает избыток воды. На самом деле лишней жидкости немного, но этого вполне хватит для того, чтобы найти слабое место в системе и образовать течь или привести к поломке оборудования

В продаже есть различные варианты открытых расширительных бачков, среди которых несложно подобрать наиболее подходящий. Или же смастерить из подручных материалов самодельный резервуар, который будет исполнять роль расширительного бака.

Принцип работы приспособления

Расширительный бак является частью простейших систем отопления, работающих согласно законов физики. Когда перемещение жидкости по трубам, радиаторам осуществляется самотеком, энергию для этого обеспечивает перепад давления.

Чтобы не нарушать естественный теплообмен и кругооборот воды расширительный резервуар следует установить в самой высокой точке всей системы отопления, при этом котел должен стать самой низкой. Детальнее об установке и подключении бака мы говорили в .

В противном случае наличие бачка не будет давать нужного эффекта. Что не защитит от повышения давления, гидроударов и последующих за ними поломок.

Важным преимуществом открытых расширительных резервуаров является их доступность. К примеру, бак получится изготовить даже из подручных материалов, которых хватает на дачных участках, в подсобных помещениях частных домов. Расширительной может стать любая металлическая или пластиковая емкость нужного размера, о чем свидетельствует фото

Сам резервуар при холодном теплоносителе никакого участия в работе системы отопления не принимает.

Все меняется, когда жидкость разогревается до значительных температур и создает избыточное давление в трубах, радиаторах, так как в таких ситуациях ее излишек активно создается и выдавливается в расширительную емкость. Где он находится до момента остывания теплоносителя, после чего самотеком опять попадает в трубы и радиаторы, котел.

Описанная процедура выполняется циклично, то есть на протяжении всего периода эксплуатации резервуара.

Из-за того, что система отопления является , как и сам бак, то компенсация последствий расширения не может выполняться без участия человека.

Причина в том, что теплоноситель, пребывая в прямом контакте с воздухом, испаряется, причем, чем больше он нагревается, тем активней происходит такая процедура.

В результате пользователю приходится регулярно осуществлять контроль наличного уровня воды. И по мере необходимости доливать ее.

Выполняется указанная операция с помощью ведра или другой емкости с водой. Это малоприятно, поэтому систему можно автоматизировать, организовав подачу воды от системы водообеспечения, причем от любой: локальной или централизованной.

Следует знать, что геометрические формы и точные расчеты в случае с открытой расширительной емкостью абсолютно не важны. Основным условием эффективной работы является размещение в самой верхней точке системы и наличие достаточного объема емкости до переливного патрубка

Кроме того, используя дополнительное оборудование описанную процедуру можно сделать полностью автономной.

Но в таком случае теряются важнейшие преимущества всех открытых баков и систем отопления:

  • дешевизна;
  • полная автономность, то есть независимость от работоспособности, исправности и наличия в помещении каких-либо инженерных систем.

Все процессы в открытом баке происходят согласно естественному круговороту, без помощи насосов и прочего оборудования.

В результате для того, чтобы расширительный резервуар гарантированно был полезным, габариты самой системы должны быть умеренными, то есть не стоит использовать ее для обогрева коттеджей и зданий, площадь которых превышает 100 м².

Оптимальным местом размещения расширительных емкостей являются теплые чердаки. Так как там гарантированно будет самая высокая точка системы, а еще такое решение позволяет спрятать конструкцию с низкими эстетическими свойствами подальше от глаз

Если указанное правило игнорировать, то это может привести к существенным финансовым потерям, так как придется выполнять ряд переделок для обеспечения эффективности работы бака и всей системы, как одного целого.

Кроме того, должна быть ограничена высотность. Так как очень проблематично добиться ожидаемого результата при попытке обогрева таким способом более, чем двухэтажного здания.

Как произвести расчет?

Как указывалось выше, любой расширительный бачок, используемый для отопления открытого типа, отличается простотой конструкции, изготовления. А расчет габаритов такого изделия не более сложен.

Для чего можно воспользоваться формулами или же способом, заключающемся в приблизительном подсчете рабочего объема резервуара.

Пример использования формулы для вычисления нужного объема резервуара. Исходя из реального объема воды, циркулирующей в контуре, вычисляют лишь его увеличение при нагревании до определенной температуры, округляя в большую сторону. Затем складывают полученный результат с объемом теплоносителя в отопительной системе и добавляют произвольное количество литров «про запас»

В реальности же, чтобы определить необходимую вместительность бака, владельцы небольшого дачного домика формулы используются крайне редко. Чаще всего вычисляют приблизительный объем расширительной емкости, к которому для страховки можно добавить любое количество литров.

Причина: в случае с открытыми баками лишние объемы влияют на стоимость не существенно, а в ряде случаев к удорожанию вообще не приводят.

В результате весь расчет емкости сводится к определению 10% от объема всего теплоносителя, которые должны быть его минимальным значением расширительного бака.

Проще всего это сделать в момент проектирования и создания системы отопления, когда известны все параметры радиаторов, труб и других элементов конструкции или их легко узнать, выполнив измерения. А затем просто сложив объемы всех комплектующих.

Хотя открытые расширительные резервуары и системы, для которых они предназначены, давно изжили себя, но доступность, а главное высокая автономность делают их востребованными в условиях далеких от идеальных. К примеру, если есть проблема со стабильными поставками электроэнергии или владельцы помещений не проживают там постоянно

Если исходные данные неизвестные, то самым практичным способом исчислений является опытный. Для чего нужно слить всю воду из системы, а затем по новой.

При этом должен производиться замер, что можно делать с помощью счетчика или при использовании тары известного объема. После чего останется узнать нужные 10% объема теплоносителя, которые служат ориентиром при изготовлении или покупке бака.

Выводы и полезное видео по теме

Размещенный ниже ролик позволит лучше понять то, что представляют собой открытые расширительные емкости, как они изготавливаются, устанавливаются:

Следующий видеоролик посвящен самодельным бакам для системы отопления:

Открытый расширительный резервуар считается устаревшим приспособлением, как и вся разновидность отопительной системы, в которой он используется. То есть такое оборудование является малоэффективным, так как его работа сопровождается внушительными теплопотерями, а прогрев осуществляется крайне медленно.

Тем не менее полная автономность, независимость, простота в обслуживании, доступная стоимость делают открытый бак востребованным вдалеке от стабильных условий крупных городов – на дачах, в деревнях и т. д.

У вас остались вопросы по расчету бачка или вы хотите уточнить другие моменты, о которых мы не упомянули в этой статье? Спрашивайте об интересующих вас нюансах, задавайте свои вопросы в блоке ниже – наши эксперты и другие посетители сайта помогут вам разобраться.

Если вы недавно занимались изготовлением или монтажом бачка открытого типа, расскажите об этом в блоке комментариев – многим новичкам будет полезна ваша информация. Также добавляйте уникальные фото вашего расширительного бака.

расширительный бачок, мембранный расширительный бак

Расширительный бачок. Назначение.

Как известно вода имеет очень низкий коэффициент сжатия, поэтому в системах отопления любое изменение объема воды должно быть компенсировано с помощью расширительной емкости открытого типа или специально разработанного для этих целей расширительного бачка.

Расширительные бачки или баки, выпускаются в основном мембранного типа и предназначены для поддержания в системе определенного давления. При увеличении температуры объем воды увеличивается, давление растет, и часть воды переходит в расширительный бачок, сжимая воздушную подушку в нем. Когда температура в системе снижается, объем воды уменьшается, и она частично выходит из бака под действием давления в воздушной подушке.

Если в отношении расширительных бачков вопросы с подбором и вводом в эксплуатацию возникают у потребителя редко, то мембранные расширительные баки или емкости у нас повсеместно подбираются на «глазок», а их пуск в эксплуатацию в 99% осуществляется неправильно.

Данная статья предназначена для того, чтобы решить все вопросы с подбором и вводом в эксплуатацию расширительного мембранного бачка или бака для системы отопления.

Для начала выясним, что же такое мембранная расширительная емкость или мембранный расширительный бачок, далее по тексту будем говорить просто — расширительный бак.

Внешний вид расширительного бака вы уже видели в начале статьи.

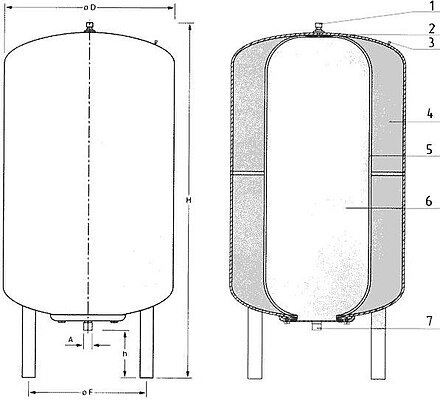

Как же устроен внутри расширительный бак мембранного типа.

Основные части расширительного бака — металлический корпус и мембрана из синтетической резины, разделяющая корпус расширительного бака на две части.

С одной стороны мембраны под давлением закачивается воздух, который сжимается при расширении воды в системе. С другой стороны мембраны — полость, в эту полость (между мембраной и корпусом) при расширении попадает вода.

Как работает расширительный бачок.

Схема, иллюстрирующая работу расширительного бачка, представлена на следующем рисунке.

Как рассчитать необходимый объем мембранного расширительного бака.

Формула для подбора емкости мембранного расширительного бака выглядит так:



Где у нас:

Vu = общий полезный объем бака = Vi — Vf

Vi = начальный объем = V

Vf = конечный объем

e   = коэффициент расширения, соответствующий разнице между температурой воды холодной системы (отопление выключено) и максимальной рабочей температурой в системе отопления.

Для стандартных систем отопления:

e = 0,04318 (Tmax  = 99°C — Tmin =10°C)

C = общий объем воды в системе который включает в себя котел, трубопроводы отопления, радиаторы, разводку и т.д.

Приблизительно «С» имеет значение между 10 и 20 литрами на 1,0 Ккал/час выходной мощности установленного в системе отопления котла (без учета ГВС). ГВС это сокращенно система горячего водоснабжения, естественно это отдельная система и там свои правила подбора расширительного бака, несколько отличающиеся от подбора расширительной емкости для системы отопления.

Pi = Начальное (абсолютное) давление в емкости.

Обратите особое внимание на следующую запись и запомните для себя, давление (Pi)  не должно быть ниже гидростатического давления в том месте, где бак присоединен к системе. На это давление вы обязаны накачать бак до того как начнете заполнение системы отопления водой.

Это и есть главная ошибка при эксплуатации расширительных мембранных баков. Давление в них монтажники закачивают, после того как заполнили систему отопления водой. Естественно при таких условиях точное давление угадать невозможно и расширительный бак либо совсем не работает, либо работает не эффективно.

Pf = максимальное (абсолютное) давление установленного в системе предохранительного клапана, учитывая разницу в уровнях установки емкости и предохранительного клапана.

Последняя строка требует комментария, для того чтобы вы точнее ее поняли.

Сбросной предохранительный клапан (группа безопасности) установлен, например на котле. Котел на первом этаже, расширительный бак на третьем. Разницы в уровнях из условия 3м на этаж приблизительно6 метров. В единицах давления это 0,06 кгс/кв. см. Для того чтобы предохранительный клапан не срабатывал и не сбрасывал раньше времени, давление в расчете применяем:

Pi = 3м (1этаж) + 3м (2этаж) +1м (высота установки бака на 3м этаже) +1м (минимальный запас) Получаем Pi =8м.

Pf не должно быть меньше = 8м+6м = 14м или 1,4 кгс/кв.см. – Это будет наше рабочее давление. Мы проверили клапан, если у нас клапан выбран по разрешенному давлению в котле – например 3 кгс/кв.см в расчете можете использовать давление Pf  от 1,4  до 3 х 0,75 = 2,25  кгс/кв.см. коэффициент 0,75 применяем исходя их коэффициента запаса прочности при выборе предохранительного клапана.

Только учтите, по какому давлению подбирали расширительный мембранный бак, на таком давлении он и должен у вас работать, иначе его эффективность будет равна 0.

И еще один комментарий к последней записи, на практике установлено – при естественной циркуляции, чем выше давление в системе отопления (в разумных пределах конечно), тем более эффективно работает система отопления.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Исходные данные:

Котел – 30 квт или это 30 х 0,859 =25,8 ккал следовательно у нас в системе отопления приблизительно 25,8 х 4,65 = 120 литров воды (применили  4,65 литра на 1ккал)

Напомним что такой котел, без учета ГВС отопит дом площадью примерно300 кв. метров — из расчета для средней полосы 1 кВт на 10 кв. метров отапливаемой площади.

C =120 литров

Pi = 0.7 бар =0,7 кгс/кв.см или 0,7 атм (в бар. сейчас выпускают практически все группы безопасности – манометры на группах безопасности).

Pf  = 1,4 бар

Получаем V=10,36 литра.



Выбираем из ближайшего ряда (8, 12, 18, 25, 35, 50, 80) расширительный мембранный бак объемом 12 литров.

Не забывайте также, что иногда предварительное давление Po, в воздушной полости бака, может быть выставлено на заводе. Обычно это 3 кгс/кв.см (указано в паспорте). Для нас оно избыточное и перед пуском котельной его необходимо привести в соответствие с тем, что мы посчитали, иначе расширительный бак эффективно работать не будет.

Читайте на следующей странице — схема установки расширительного бачка.

Расширительный бак открытого типа из нержавеющей стали

Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

  • Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
  • Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
  • Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!





Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

  • Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
  • Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
  • Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!





Расширительный бачок для отопления своими руками закрытого и открытого типов

Содержание статьи:

Как можно эффективно стабилизировать давление в системе отопления? Решение этой задачи заключается в применении комплексных мер, в том числе – установка специальных компонентов. Одним из них является расширительный бачок для системы отопления: закрытый, открытый, давление в которых должно быть стабильным при любых режимах работы.

Назначение расширительных емкостей отопления

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

  • В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
  • При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
  • Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
  • Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Для системы с принудительной циркуляцией запрещено ставить расширительный бак открытого типа. Он не сможет обеспечить требуемую герметичность.

Расширительный бак открытого типа

Расширительный бак для гравитационной системы отопления

Самой простой разновидностью являются открытые модели. В большинстве случаев они представляют собой негерметичную емкость, устанавливаемую в самой верхней точке системы. Это важный момент, так как расположение расширительного бачка в системе отопления напрямую влияет на функциональные и эксплуатационные качества.

Основной принцип работы расширительного бачка в системе отопления гравитационного типа заключается в компенсации теплового расширения теплоносителя. Этот элемент можно изготовить самостоятельно, либо приобрести заводскую модель. Важными эксплуатационными параметрами для бака открытого типа являются:

  • Устойчивость материала изготовления к постоянному воздействию воды и резким перепадам температур. Лучше всего себя зарекомендовали изделия из нержавеющей стали;
  • Правильно рассчитанный объем, напрямую зависящий от количества воды в системе;
  • Невозможность изменения месторасположения. Это обусловлено конструкцией.

Усовершенствованный открытый расширительный бак

До того как установить расширительный бачок в системе отопления открытого типа нужно ознакомиться с его преимуществами. Главным из них является доступная стоимость и простой монтаж. Помимо традиционной схемы можно сделать небольшую модернизацию. Для этого кроме патрубков соединения к магистрали монтируются дополнительные – контролирующий минимальный уровень жидкости и соединенный с трубой подпитки для пополнения системы.

Одним из недостатков такой конструкции является постоянное испарение теплоносителя из системы. На первый взгляд, это показатель незначителен, но если установка расширительного бачка отопления была выполнена на неотапливаемом чердаке – разность температур воздуха и теплоносителя пагубно скажется на КПД системы.

Выход из подобной ситуации – утепление стенок емкости и установка верхней крышки с плотным прилеганием. В таком случае скорость испарения воды значительно снизиться, а внешние факторы не будут влиять на температурный режим работы.


Для того чтобы сделать расширительный бачок для отопления своими руками можно подобрать соответствующую емкость и установить в нее соединительные патрубки.

Не рекомендуется монтировать пластиковые емкости, так как в большинстве случаев они не рассчитаны на высокое температурное воздействие. Оптимальный вариант – герметичная конструкция из оцинкованного металла.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

  • Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
  • Вид мембраны – баллонная или диафрагменная;
  • Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Но как будет работать расширительный бачок в системе отопления, если его параметры не соответствуют требованиям? В этом случае он просто не будет выполнять своих функций.

Замена мембраны

Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

  • На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
  • Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
  • Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Даже в небольшой системе отопления роль расширительного бака важна. Для автономной схемы можно использовать небольшие емкости с горизонтальным или вертикальным монтажом.

Расширительный бак своими руками

Чертеж открытого расширительного бака

Можно ли и как сделать расширительный бачок для отопления? В силу сложности конструкции закрытого типа в домашних условиях ее изготовить затруднительно. Поэтому рассмотрим технологию и порядок действий для сварки открытой емкости для отопления.

В качестве материала изготовления лучше всего выбрать листы нержавеющего железа. Однако могут возникнуть трудности с их сваркой. Поэтому для производства расширительного бачка для отопления только своими руками чаще всего используют оцинкованный металл. Толщина листов обычно составляет от 0,8 до 1,5 мм.

Объем конструкции должен составлять 5% от общего количества воды в системе. Также нужно учитывать степень расширения теплоносителя. Для воды этот показатель равен 0,3% на каждые 10°, т.е. если общий объем теплоносителя составляет 300 л, то вместимость расширительного бака должна быть не менее 15 л. Исходя из этих данных, определяются габариты будущей конструкции.

Для того чтобы сделать расширительный бак для отопления самостоятельно нужно выполнить следующие действия:

  • Составить чертеж с учетом рассчитанного объема емкости;
  • С помощью «болгарки» вырезать из листов заготовки. Нужно помнить, что при формировании сварочных швов фактические размеры бака будут меньше;
  • Вырезаются отверстия для последующей сварки патрубков, выполняется их монтаж;
  • Соединение стенок конструкции, проверка герметичности.

Для защиты от попадания мусора и предотвращения испарения теплоносителя рекомендуется установить верхнюю крышку. С ее помощью можно осуществлять ревизию расширительного бачка открытого типа.

Установку самодельного расширительного бачка отопления можно делать только после монтажа всей системы. В противном случае велика вероятность несостыковки патрубков.

Расчет мембранного бака

Коэффициенты заполнения расширительного бака

Перед тем как установить расширительный бачок с мембраной в системе отопления нужно выполнить расчет его объема. Простая схема для отрытой емкости в данном случае не подходит. Для этого нужно воспользоваться другой методикой.

Определяющим параметром будет коэффициент заполнения расширительного бака закрытого типа. Сначала нужно вычислить максимальный объем расширения воды в системе по следующей формуле:

Где Е – Коэффициент теплового расширения, С – Общий объем теплоносителя в системе, Рмин – Начальное давление в системе, Рмакс – Максимально допустимая величина давления, Кзап – Коэффициент заполнения бака при различных значениях давления. Данные берутся из таблицы.

Значения давления должны быть точными. В противном случае, независимо от расположения расширительного бачка в системе отопления, он не будет выполнять своих функций или быстро выйдет из строя. Рекомендуется к получившимся расчетным показателям прибавить 5% для запаса. Он может потребоваться при установке дополнительных секций радиаторов в системе и увеличения общего объема теплоносителя.

Перед приобретением мембранного бака нужно ознакомиться с инструкцией от производителя. В ней указаны особенности выбора и монтажа для этой модели.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления. Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией. Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

  • Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
  • Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
  • При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки – один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Расширительный бак для системы отопления дома — ВикиСтрой

Для чего нужен расширительный бак

Вода в контуре отопления постоянно меняет температуру. В котле она нагревается, в радиаторах отдает часть тепла. Однако тепловое расширение не сказывается на общем объеме, который колеблется около некоего среднего значения. Гораздо большие изменения объема происходят при изменении настроек работы котла, изменении целевой температуры и, естественно, в момент запуска системы осенью и отключения весной.

В момент запуска обогрева в доме теплоноситель нагревается примерно на 60–75 градусов и существенно увеличивается в объеме, при этом объем труб, котла и радиаторов не изменен, и воде деваться некуда. Расширительный бак как раз и нужен, чтобы принять в свой объем излишек воды так, чтобы при уменьшении температуры вернуть воду обратно в трубы. То есть компенсирует недостаток объема системы.

Какие конструкции для этого используют

Конструктивно расширительный бак представляет собой объемный резервуар, который способен принять требуемый объем воды и при необходимости вернуть.

Есть два варианта реализации:

  • открытый;
  • закрытый или мембранный.

В первом случае и система отопления, в которой установлен такой бак, называется открытой. Бак не герметичен, имеет выход во внешнюю среду. В связи с этим он устанавливается в самой верхней точке контура отопления, чтобы жидкость под действием гравитации не переполняла его и не выливалась за край.

Изначально при наполнении системы холодную воду наливают через бак или специальный патрубок возле котла, чтобы она заполнила все радиаторы, трубы, котел. Сам резервуар наполняется лишь на треть объема. После запуска котла вода нагревается и расширяется, лишний объем поступает в расширительный бачок. Основная задача правильного выбора объема заключается в том, чтобы при максимальном нагреве теплоносителя вытесненный объем умещался в нем с запасом.

Основные преимущества открытой конструкции:

  • простота реализации. Это может быть сваренный из листового металла куб или любой подходящий по эксплуатационным характеристикам резервуар;
  • возможность контролировать уровень теплоносителя в системе, дополнять его или отбирать по необходимости. В случае резкого перегрева теплоносителя не будет никаких рисков или ограничений, вода попросту выльется за край, а точнее, в специально предусмотренный патрубок для слива;
  • через бак отводится лишний воздух и газы, способные создать газовый карман в радиаторах.

Недостатки:

  • сам бак является основной причиной испарения теплоносителя, его нельзя закрывать герметично;
  • не всегда доступна установка в самой верхней точке, или это попросту не эффективно.

Закрытый, герметичный расширительный бак можно устанавливать в любой точке контура отопления. Чаще всего выбирают позицию недалеко от циркуляционного насоса или непосредственного ввода обратки в котел, по которой течет уже остывающий теплоноситель.

Конструктивно он выполнен в виде герметичной емкости достаточного объема. Внутри нее располагается резиновая эластичная мембрана, разделяющая пространство внутри резервуара на две камеры, не сообщающиеся напрямую друг с другом.

При образовании лишнего объема воды в трубах она поступает в бак и начинает давить на мембрану. Во второй камере есть только воздух, который в отличие от воды способен сжиматься, притом многократно. Лишний объем воды способен целиком поступить в расширительный бак и оставаться в нем до тех пор, пока температура воды в системе снова не снизиться. Как только это произошло, давление, создаваемое на мембрану воздухом, выталкивает воду обратно, восполняя недостаток.

Достоинства мембранного бака:

  • эстетичный внешний вид;
  • устанавливается практически в любой точке системы;
  • не требует обслуживания, кроме замены мембраны, если это предусмотрено инструкцией;
  • герметичен и долговечен.

Недостатки:

  • высокая стоимость;
  • сложности с выбором.

Выбор оптимального варианта

Основной выбор касается конструкции расширительного бака. Открытый вариант подходит для систем отопления с естественней циркуляцией, когда есть возможность расширительный бачок разместить на чердаке и обеспечить к нему непосредственный доступ. Это простой и надежный вариант, который, однако, требует к себе большего внимания в ходе эксплуатации.

Мембранный расширительный бак обойдется дороже, зато избавит от целого ряда проблем. Нет нужды постоянно проверять уровень жидкости, дополнять ее или беспокоиться о переполнении. Однако для этого следует первоначально предельно внимательно отнестись к его выбору. Мембранный бак идеально подходит для отопления с принудительной циркуляцией.

Далее важно определить полезный объем бака, минимальный объем, требуемый для компенсации теплового расширения воды в системе. Расчет выполняется с помощью формулы:

где ΔV — расчетное увеличение объема воды в системе, V0 — объем труб, радиаторов и котла, β — коэффициент объемного расширения воды или используемого антифриза, Δt — изменение температуры воды от начальной до максимальной эксплуатационной. V0 — в данной формуле определяет объем теплоносителя в системе при начальной температуре. Важное уточнение, ведь и полученное значение лишь полезный объем. Кроме труб, радиаторов и теплообменника котла следует учесть все прочие элементы, вплоть до используемого циркуляционного насоса.

Для открытого расширительного бака достаточно увеличить полученное значение примерно на треть или 40%, чтобы получить требуемый объем. Запас позволит учесть наполнение самого бака изначально и запас на случай превышения температуры или образования газовых карманов в радиаторах.

Для мембранного расчет усложняется. Учитываются рабочие давления в отоплении. Бак изначально настраивается в камере с воздухом на конкретное давление:

  • ΔV = βΔtV0 / (1 — (1 + Pmin) / (1 + Pmax))

где Pmin/Pmax — отношение минимального начального давления в атмосферах, требуемого в воздушной камере бака, к максимальному давлению, возможному в ходе эксплуатации. Полученное значение округляется с увеличением. Бак можно выбрать из доступных в продаже, но объем должен быть больше числа, вычисленного по формуле. Проще и надежнее остановиться на предыдущем значении и, зная наперед рабочее давление в системе, свериться с рекомендациями в инструкции.

рмнт.ру

Boiler 101: Расширительный бак

Котлы значительно продвинулись вперед за более чем столетие, когда они отапливали предприятия и дома. Немногие котлы уже используют пар для передачи тепла по трубам, а чугунные радиаторы прошлого постепенно уступили место эффективным обогревателям для плинтусов. Еще один способ, которым котлы совершили технологический скачок, — это изобретение расширительного бака, который заменил примитивные методы регулирования давления воды внутри котла, чтобы защитить его от «гидравлического удара».”

Мы внимательно рассмотрим этот важный компонент работы вашего котла в Вест-Честере, штат Огайо. Если у вас возникнут проблемы с расширительным баком или другими частями вашего котла, позвоните в круглосуточную службу экстренной помощи Bartels Heating & Cooling.

Что делает расширительный бачок

Если вы посмотрите на верхнюю часть бака для воды вашего бойлера, вы заметите то, что похоже на меньший резервуар для воды, прикрепленный к трубе. Это расширительный бачок.Хотя из названия может показаться, что это резервуар для дополнительной воды, бойлеры работают не так. (В них уже есть определенное количество воды, и большее количество воды не улучшит их работу.) Расширительный бак выполняет работу по поддержанию равномерного давления внутри котла, давая воде место для расширения и смягчая ее. поглотите давление, а затем отрегулируйте его.

Внутри расширительного бачка диафрагма разделяет камеру на две части. С одной стороны по трубе поступает вода из бака котла; с другой стороны — воздух, управляемый клапаном.Когда давление в котле увеличивается, вода в расширительном баке давит на диафрагму и воздух с другой стороны, что снижает давление. Затем воздушный клапан отталкивается от воды, пока клапан не зарегистрирует, что давление снова достигло нормы.

Эта система предотвращает попадание воздуха в воду. У старых котлов просто было открытое пространство в верхней части основного резервуара для поглощения давления от гидравлического удара (скачок давления от движения воды при закрытии клапана), но введение воздуха в резервуар способствовало бы коррозии.Расширительный клапан разделяет воздух и воду.

Поддерживать расширительный бачок в рабочем состоянии

Расширительные баки могут быть повреждены и потерять герметичность от воды или начать терять воздух. Когда это происходит, вам необходимо вызвать ремонт, прежде чем давление в вашем котле повысится и начнется утечка. Для ремонта вашего котла в Вест-Честере, штат Огайо, обратитесь в компанию Bartels Heating & Cooling. Мы также предлагаем программу обслуживания, которая гарантирует, что расширительный клапан всегда находится в наилучшем состоянии.Позвоните нам, чтобы зарегистрироваться сегодня.

Теги: Котел, Расширительный бак, West Chester
Среда, 12 марта 2014 г. , 16:18 | Категории: Отопление |

Расширительный бак водонагревателя | Как работают баки расширения

Вода расширяется при нагревании, и, если ей некуда деваться, это может создать опасную ситуацию. Представьте, что внутри вашего домашнего водонагревателя слишком высокое давление.

Раньше скопившаяся вода под давлением просто стекала обратно в городскую систему водоснабжения. Но это не всегда возможно. Если что-то есть, чтобы предотвратить эту утечку, вам понадобится еще одна защита, которая подводит нас к расширительному бачку водонагревателя.

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя — дополнительная маленькая благодарность, которая крепится к вашему водонагревателю. Он разработан, чтобы справиться с накопившейся избыточной водой.Таким образом, когда давление воды становится слишком высоким, она перетекает в расширительный бак, а не повреждает водопроводные клапаны, арматуру и соединения в вашем доме и потенциально может вызвать разрыв линии с неизмеримыми повреждениями и расходами.

Когда вода термически расширяется, расширительный бак водонагревателя предотвращает нежелательное повышение давления. Вода расширяется примерно на 2% при нагревании от 50 ° F до 120 ° F.

Вы устанавливаете расширительный бак по линии от впускного клапана, по которому горячая вода подается в ваш дом.Бак состоит из двух секций, разделенных резиновым клапаном. Вода проходит через верхнюю часть, а внизу находится сжатый воздух.

Именно это давление воздуха позволяет резервуару поглощать избыточное давление от вашего водонагревателя, что удерживает его вдали от других систем вашего дома.

Кому нужен расширительный бачок водонагревателя?

Если у вас «закрытая система», то есть есть предохранитель обратного потока или другое устройство, которое не позволяет воде стекать обратно в основной водопровод, тепловое расширение приведет к значительному повышению давления в водопроводной системе вашего дома.

В таких условиях у вас должен быть не только расширительный бак, но и некоторые муниципалитеты. Кроме того, производитель вашего водонагревателя может аннулировать вашу гарантию, если у вас закрытая система и не будет обеспечена эта гарантия.

Вам не понадобится расширительный бак водонагревателя, если у вас есть водонагреватель без бака, поскольку в нем нет бака и нет повышения давления. Точно так же, если в вашем доме работает открытая система водоснабжения, где избыток воды возвращается в городское водоснабжение, это не окажет никакой нагрузки на водопроводную систему вашего дома.

Общие вопросы о расширительных баках водонагревателя:

Что такое обратный клапан?

Обратный клапан — это механизм, предотвращающий обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужную нагрузку на вашу сантехнику, в том числе водонагреватель, и сократить срок их службы.

Нужно ли устанавливать расширительный бачок на холодной стороне?

Несмотря на то, расширительные баки могут быть установлены на горячей стороне, настоятельно рекомендуется их устанавливать на холодной линии, ниже по потоку от запорного клапана.

Где должен быть установлен расширительный бак по отношению к водонагревателю?

Расширительный бак может быть в любом месте вашей водопроводной системы, и его не нужно устанавливать в непосредственной близости от водонагревателя. Чаще всего его устанавливают с помощью тройника на входе холодной воды в водонагреватель. Но функционально он может быть установлен в любом месте на линии холодного входа.

Можно ли установить расширительный бачок под любым углом?

Расширительный бачок можно установить под любым углом.Это будет противоречить информации, поставляемой с любым расширительным бачком, который вы покупаете в розничном магазине. В инструкциях по установке, прилагаемых к расширительным бакам для розничной торговли, сказано, что бак должен быть установлен в вертикальном положении.

Когда вы выбираете расширительный бачок для розничной торговли, он поставляется с «седлом». Это позволяет избежать пайки и упрощает установку расширительного бачка для обычного человека. Седельный штуцер просто зажимается на трубе и имеет резьбу, которая позволяет прикрепить резервуар.

Сначала вы просверливаете небольшое отверстие в существующей трубе. Далее закрепляется хомут так, чтобы отверстие совпало с входом для расширительного бачка. Хотя это один из вариантов, мы не рекомендуем эти приспособления по нескольким причинам. Они позволяют разместить резервуар только в одном положении (вертикальном), и они ненадежны.

Вместо этого мы рекомендуем впаивать соответствующие фитинги в систему или использовать оцинкованные фитинги.

Как узнать, нужна ли замена расширительного бачка водонагревателя

Расширительный бак — жизненно важная часть водопровода и системы водяного отопления.Хотя традиционный водонагреватель может прослужить 10-15 лет, ваш расширительный бак может выйти из строя раньше этого момента. Во-первых, вы можете продлить срок службы расширительного бачка за счет правильной установки, которая гарантирует, что давление воздуха в баке соответствует давлению воды в вашем доме.

Вы можете предотвратить дорогостоящую аварию, периодически осматривая расширительный бачок. Если вы видите капающую воду под баком или рядом с арматурой, клапан может быть заблокирован. Это может произойти из-за мусора, например отложения минералов.

У вас также должен быть механизм для проверки давления, такой как водяной манометр, который может сказать вам, правильно ли функционирует бак или повреждена ли диафрагма. Расширительный бак водонагревателя часто можно заменить без замены всей системы.

Если у вас есть дополнительные вопросы по расширительным бачкам водонагревателя, позвоните нам или заполните форму ниже.

Если у Вас есть вопросы по расширительным бакам водонагревателя, позвоните нам или заполните форму ниже.

Отличная компания. У меня было установлено два водонагревателя и одно последующее гарантийное обслуживание, которое, я думаю, прошло очень хорошо. Оба специалиста по обслуживанию, которых я встречал, и все, с кем я разговаривал, также очень профессиональны. Я могу порекомендовать эту компанию с полной уверенностью. — Сьюзан Х. через Yelp. Нам нужна была замена (и быстро!). Компания FAST Water Heater Co. была здесь через 1 час, предоставила оценку, точно сказала мне, что потребуется для соблюдения действующих норм, и выполнила работу очень быстро и профессионально.Никаких сюрпризов … теперь я могу принять душ! Я без колебаний рекомендую FAST Water Heater Co.- Джефф Х. через GoogleMatt Smith выполнил выдающуюся работу по установке водонагревателя / расширительного бака под лестницей. Он смог изготовить установку, так что я все еще мог получить доступ к складскому помещению за водонагревателем. Я даю ему 5+ звезд. — Том Дж. Через Facebook: здесь главное слово «Fast». Я позвонил, чтобы заменить мой водонагреватель, и они были у меня дома в течение 1 часа.При замене бака возникли некоторые проблемы, и Дэн с уверенностью предложил мои варианты. Вход и выход за пару часов с нулевыми неудобствами! Дэн был очень представительным и заслуживающим доверия! — Анонимно через SuperPages

Нужен ли мой водонагреватель расширительный бак?

Короткий ответ?

Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.

Понимаете, в домах либо открытая, либо закрытая водопроводная система.Закрытая водопроводная система не позволяет воде течь в обратном направлении (то есть вода не будет течь обратно в городские сети, когда она попадет в трубы вашего дома).

Поскольку большинство новых домов построены с закрытой водопроводной системой, скорее всего, вам понадобится расширительный бак. Мы объясним почему ниже.

В этой статье мы рассмотрим следующие темы:

  • Зачем вам нужен расширительный бак с замкнутой системой
  • Как узнать, есть ли у вас замкнутая водопроводная система

Нужен сантехник для установки расширительный бачок для вашего водонагревателя?

Зачем нужен расширительный бак с замкнутой системой

Краткий ответ?

Расширительный бак предотвратит повреждение вашего водонагревателя и водопроводной системы.

Вот более подробный ответ …

Как мы уже упоминали в начале, закрытая система создает единственный путь для воды, чтобы течь в ваш дом (но не обратно).

Однако, когда вода нагревается, ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это оказывает дополнительное давление на резервуар.

Со временем, после непрерывного расширения и сжатия, резервуар ослабеет (подумайте о том, чтобы согнуть скрепку вперед и назад — в конце концов, она сломается).

И тут на помощь приходит расширительный бачок.

Избыточная вода течет из бака водонагревателя в расширительный бак

При установке расширительного бачка дополнительный объем воды, создаваемый тепловым расширением, автоматически устремляется в расширительный бак , уменьшая давление внутри вашего водонагревателя.

Поскольку он снижает давление, расширительный бак продлевает срок службы вашего водонагревателя. Фактически, некоторые производители могут аннулировать вашу гарантию на водонагреватель, если у вас есть закрытая водопроводная система без расширительного бака.

Теперь, когда вы знаете, зачем вам расширительный бачок, давайте посмотрим, как определить, есть ли у вас закрытая водопроводная система.

Как сказать, если у вас есть закрытая дренажная система

Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционного клапан), подключенный к основному воде запорного вентилю, то у вас есть замкнутая система слесарной.

Примечание. Устройства предотвращения обратного потока могут различаться в зависимости от конструкции, но большинство из них будут похожи на устройство, подобное этому .

Ваша вода отсечной клапан обычно находится:

Если у вас возникли проблемы, определяя местонахождение вашего главного ВОДОИЗОЛЯЦИОННЫХ клапана, или вы не можете определить предотвращения обратного потока устройства, обратитесь в водопроводчика. Они сообщат вам, какая у вас система: открытая или закрытая, и дадут рекомендации по расширительному бачку.

Нужен расширительный бачок? Обратитесь к сантехнику в Тампе.

Расширительные баки для водонагревателей — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Что такое расширительный бак?

Расширительный бак — это металлический бак, подключенный к водонагревательному устройству здания, предназначенный для компенсации колебаний объема системы горячего водоснабжения здания. Эти колебания возникают из-за того, что вода расширяется в объеме при нагревании и теряет объем при охлаждении.

Увеличение объема воды в замкнутой системе может создать опасно высокое давление воды. Когда вода нагнетается в резервуар за счет расширения, он сжимает воздух, содержащийся внутри резинового баллона. Воздух используется в качестве подушки, потому что он оказывает меньшее усилие на контейнер, чем вода, которую нельзя сжать.

Назначение этого баллона — предотвращать попадание воздуха в воду, что может привести к тому, что расширительный бачок потеряет способность действовать как своего рода амортизатор.Если со временем из мочевого пузыря начинает течь немного воздуха, можно использовать клапан Шредера, аналогичный заправочному клапану на велосипедных и автомобильных шинах, чтобы добавить больше воздуха.

Как он выглядит внутри и снаружи?

Расширительные баки значительно меньше водонагревателей, обычно вмещают около двух галлонов в жилых системах, хотя размеры баков различаются в зависимости от объема воды в системе горячего водоснабжения, которую они обслуживают. Расчетное давление, на которое рассчитан резервуар, указано на этикетке на резервуаре, обычно 150 фунтов на квадратный дюйм (PSI) для резервуара для жилых помещений.

Инспекторы InterNACHI должны проверить, что резервуары расположены достаточно высоко над водонагревателем, чтобы вода могла легко стекать обратно в резервуар водонагревателя. Лучше всего размещать его рядом с водонагревателем, и его можно установить вертикально, над или под горизонтальной подающей трубой, но также можно расположить горизонтально. Для горизонтально подвешенных резервуаров потребуется дополнительная поддержка, чтобы снизить нагрузку на медные трубопроводы.

Расширительный бак необходимо проверить на предмет правильного расположения и опоры, коррозии и утечек.Хотя во многих юрисдикциях сейчас требуется установка расширительного бака одновременно с установкой водонагревателя, расширительный бак не всегда требовался в прошлом и может не потребоваться в некоторых регионах.


Не заменяет клапан сброса температуры и давления (TPR)

Если управление водонагревателем выходит из строя и давление в системе превышает 150 фунтов на квадратный дюйм или температура превышает 210 ° F, следует использовать клапан сброса температуры и давления (клапан TPR) установленный сбоку резервуар водонагревателя открывается, безопасно отводя воду из системы. Клапаны TPR способны снижать давление воды со скоростью, превышающей способность водонагревателя повышать его, тем самым устраняя возможность перегрева воды (более 212 градусов) и создания серьезной угрозы. Важность этого клапана невозможно переоценить, и очень важно, чтобы он периодически проверялся на наличие ржавчины или коррозии, а рычаг разблокировки должен проверяться ежемесячно домовладельцем, а не инспектором.

Если клапан TPR не работает, когда это необходимо, результат может быть катастрофическим.Давление в баке водонагревателя будет продолжать расти, поскольку температура воды поднимается выше точки кипения и вода становится перегретой. В конце концов, давление в резервуаре превысит способность самой слабой части водонагревателя удержать его, и резервуар разорвется, подвергая перегретую воду воздействию воздуха и вызывая мгновенное взрывное расширение пара. В этой ситуации водонагреватель может взорваться, как ракета, или взорваться, как бомба, что приведет к значительному материальному ущербу, травмам или смерти.

Таким образом, расширительный бак необходимо проверить на предмет правильного расположения и опоры, коррозии и утечек. Хотя они не требуются в каждой юрисдикции, они имеют решающее значение для успешной и безопасной эксплуатации систем питьевого водоснабжения в жилых домах.

PEX, Сантехника, Отопление, Оборудование для ОВК

Как правильно определить размер и выбрать расширительный бак

При нагревании вода расширяется и увеличивается в объеме.Поскольку вода считается несжимаемой, в системе с замкнутым контуром это тепловое расширение оказывает невероятное давление на трубопроводы и компоненты всей системы. Если не устранить проблему, это давление воды может вызвать утечки и даже полный разрыв трубопровода. Расширительные баки предоставляют дополнительное пространство для расширенной воды и снижают давление в системе. Помимо этого, отсутствие расширительного бака позволит давлению открыть предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Расширительный бак представляет собой емкость с воздухом, отделенную от воды диафрагмой.

Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, в результате чего диафрагма расширительного бака полностью выдвигается к резервуару. При повышении температуры воды в системе расширяющаяся вода поглощается расширительным баком. После того, как температура воды достигла максимума и начала снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

В зависимости от потребностей вашей системы доступно несколько типов расширительных баков. В системах бытового горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для систем лучистого и водяного отопления следует использовать Extrol от Amtrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор размера расширительного бака

Перед покупкой расширительного бачка вы должны выяснить, какого размера расширительный бачок потребуется вашей системе. Решение будет основано на двух факторах. Первый — это вместимость вашего водонагревателя или бойлера в галлонах. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. Второй — давление воды в вашей трубопроводной системе. Для сантехнических приложений эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению. Для систем водяного и лучистого отопления давление в системе обычно не превышает 30 фунтов на квадратный дюйм.

Если приобретаемый вами расширительный бак меньше, чем требуется для вашей системы, избыточное давление расширяющейся горячей воды вызовет сброс предохранительного клапана.С другой стороны, нет проблем с расширительным баком большего размера, чем требуется вашей системе. Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше требуемого. Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Сантехника

Therm-X-Trol

Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для систем горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol
  • Крепит водонагреватель и арматуру

  • Устраняет потери воды и энергии

  • Гарантирует, что предохранительные клапаны не открываются

  • Снижает опасное повышение давления


Таблицы размеров
Бытовые приложения (до 150 * F)

Коммерческие приложения (до 180 * F)

Применение в системах водяного отопления

Extrol и Fill-Trol

Расширительные бачки

Extrol используются гораздо чаще, чем расширительные баки Fill-Trol.Фактически, единственное различие между ними состоит в том, что расширительные баки Fill-Trol оснащены специально разработанным заправочным клапаном, снижающим давление. Для расширительных баков Extrol требуется отдельный заправочный клапан.

Размеры резервуаров Extrol и Fill-Trol

учитывают дополнительный фактор. На вашем котле, скорее всего, будет напечатана информация о производительности в БТЕ / час. Модели Extrol и Fill-Trol имеют одинаковые размеры и сопоставимые размеры.

Характеристики расширительного бака Extrol
  • Обеспечивает постоянное отделение воды в системе от воздуха
  • Регулирует и нормализует давление воды в системе
  • Использует диафрагму из бутила / EPDM для гораздо лучшего удержания воздуха, чем натуральный каучук
  • Простая установка

Характеристики расширительного бака Fill-Trol

  • Не требует отдельного автоматического клапана наполнения
  • Те же характеристики и модель, что и обычный расширительный бак Extrol

Таблица размеров

Применение лучистого отопления

Радиант Extrol

Расширительные баки

Radiant Extrol предназначены для работы в системах лучистого отопления как с открытым, так и с закрытым контуром, а также подходят для таяния снега.

При выборе расширительных баков Radiant Extrol еще одним фактором, который следует учитывать при их выборе, являются размер и длина используемых вами трубок.

Характеристики расширительных баков Radiant Extrol
  • Специально разработан для высокоэффективных излучающих систем
  • Подходит для барьерных и небарьерных систем PEX
  • Подходит для использования с гликолем
  • Соединение из цветных металлов, устойчивое к коррозии.

Таблица размеров


Почему необходимо понимать расширительные баки

2021 год для меня стал поворотным.В этом году я буду заниматься водопроводом и водопроводом 50 лет. Моя первая работа в отрасли пришла в 1971 году, когда я работал в водопроводной и отопительной компании, которая занималась очень большими многоквартирными домами. Эта отрасль обеспечила потрясающую жизнь моей семье и позволила мне познакомиться с некоторыми действительно умными, знающими торговцами и подрядчиками по всей территории Соединенных Штатов, которые стали друзьями на всю жизнь.

В течение этих пяти десятилетий я был вице-президентом предприятия по водоснабжению и теплоснабжению в течение 20 лет, где я объездил большую часть США.С. делает занятия по пару и гидронике. Я также в течение 15 лет преподавал в штате Миннесота по лицензированию котлов, а последние 12 лет я был инструктором по работе с клиентами в компании Uponor. Лучшая часть всего путешествия — это удивительные люди, которых я встретил, которые сделали это место лучшим местом на земле для жизни.

Вдобавок ко всему у меня есть несколько удивительных историй! В обучении не бывает ошибок, и я сделал несколько действительно хороших. Напомни мне когда-нибудь рассказать тебе историю с канализационной машиной.Однажды я чуть не разобрал всю квартиру с помощью канализационной машины. Это было потрясающе. Бьюсь об заклад, этой даме все еще снятся кошмары. Боже, она могла кричать.

Я тоже старею, и пока я этим занимаюсь, я постоянно удивляюсь, что сегодня используются элементы оборудования, которые старше меня и все еще не очень хорошо изучены и не используются в полной мере. Вы могли подумать, что мы уже во всем разобрались. Но мы этого не сделали.

Итак, сегодня я хотел бы поговорить только об одном из этих поистине удивительных устройств, которое вы, возможно, уже используете, но даже не знаете о нем или используете его на полную мощность.Я говорю о почтенном регуляторе коэффициента сброса (также называемом регулятором сброса наружного воздуха или регулятором сброса котла, или как вы его называете в своей лесной шее).

Элементы управления сбросом ни в коем случае не новы. Контроллер сброса наружного воздуха Honeywell T475 существует дольше меня, и он до сих пор контролирует температуру котловой воды в сотнях тысяч котлов только в Северной Америке. И сегодняшние средства управления сбросом имеют возможности, которые заставят вашу гидронную систему отправить вам благодарственную открытку.

Итак, что такое элемент управления сбросом и для чего он нужен? Или даже лучше, на что он способен? В своей простейшей форме он повышает и понижает температуру котловой воды в зависимости от температуры наружного воздуха. Чем холоднее становится на улице, тем теплее становится котельная вода. И наоборот, чем теплее становится снаружи, тем холоднее становится котловая вода. Просто, да?

Вы, вероятно, думаете: «Итак, если я установил свой термостат на 72 градуса, а он остается на 72 градусах независимо от температуры наружного воздуха, какое это имеет значение?» Хорошо, я вам покажу.

Размер котла определяется исходя из так называемой «расчетной наружной температуры». Расчетная температура вне помещения зависит от того, где вы живете. Это температура наружного воздуха, при которой в вашей части света 99,6% времени или выше. Проще говоря: «Как холодно там, где вы живете?» Здесь, в Миннеаполисе, расчетная температура наружного воздуха составляет -14,9 ° F, что сразу должно вызвать вопрос: «Почему кто-то там живет?»

Может и становится холоднее.Однако предполагается, что это будет ненадолго, и тепловая масса дома вас пронесет. Вот почему вы не рассчитываете котел на самый холодный день, который он может получить. В противном случае каждый котел к северу от линии Мейсон-Диксон был бы слишком негабаритным.

Ниже приведена диаграмма, предоставленная ASHRAE. Он показывает процент времени для отопительного сезона и какой процент из них котел работает на 100%.


Из диаграммы видно, что котел работает на полную мощность только 2% времени.В остальных 98% случаев котел слишком большой. Фактически, 30% всего сезона котел работает на 60% своей мощности. Если установить наивысшую температуру воды, он будет работать более чем на половину всего отопительного сезона, особенно в промежуточные сезоны весны и осени. Ему может потребоваться вода при температуре 180 ° F на несколько дней в январе, но, разумеется, это не нужно, когда на улице 40 ° F. Котел будет отключаться и выполнять короткий цикл каждый раз, когда он получает запрос на тепло (только для немодулирующих котлов).

Модулирующие конденсационные котлы могут сделать еще один трюк, когда они регулируют размер пламени в зависимости от температуры подаваемой и обратной воды. Это похоже на то, когда вы нажимаете на педаль газа, чтобы тронуть машину. Сначала вы интенсивно нажимаете ногой, когда загорается зеленый свет, чтобы машина тронулась. Но когда вы набираете желаемую скорость, вы немного сбрасываетесь. Вы «модулируете». Понимаете, о чем я? В сочетании с контролем сброса вы можете получить действительно эффективную систему.

Итак, мы устанавливаем на котле регулятор сброса для повышения и понижения температуры подаваемой воды в зависимости от температуры наружного воздуха. Существуют различные виды элементов управления сбросом. Некоторые имеют фиксированный коэффициент сброса. В регуляторе коэффициента сброса 1: 1 (произносится как «один к одному») на каждый 1 ° F падение температуры наружного воздуха повышает температуру подаваемой воды в котел на 1 ° F. При коэффициенте перенастройки 1: 2 на каждые 1 ° F падения температуры наружного воздуха температура воды на подаче котла повышается на 2 ° F.В контроллере коэффициента сброса 2: 1 на каждые 2 ° F падение температуры наружного воздуха повышает температуру воды в бойлере на 1 ° F. Оба вида вам нужны для очень холодного климата (1: 2) и для более мягкого климата (2: 1). Кроме того, существуют цифровые версии, которые позволяют выбирать множество коэффициентов сброса.

А теперь самое интересное. Именно здесь мы отделяем плюсы комфорта от остального набора. Также существует три различных стратегии управления сбросом. Существует «полный сброс», «частичный сброс» и «сброс нагрузки» (или «сброс теплового излучателя»).Имена этих троих могут меняться в разных частях Северной Америки, но идея одна и та же.

Полный сброс — это когда регулятор сброса, обычно установленный на котле, рядом с котлом или в котле, полностью сбрасывает температуру нагрузки. С помощью этого регулятора сброса регулируется вся температура подаваемой воды. Другие смесительные клапаны могут быть ниже по потоку, но температура подаваемой воды такая же. Обычно они используются для модельных котлов и низкотемпературных систем отопления, таких как лучистые.Их диапазон может составлять, например, от 180 ° F до 80 ° F. Это хорошо работает с большинством современных домов, построенных сегодня.

Частичный сброс используется, когда вы не хотите, чтобы температура подаваемой воды опускалась ниже фиксированной температуры, например 140 ° F. Они будут повышать и понижать температуру от 200 ° F до 140 ° F. Обычно они используются для котлов без конденсации, чтобы они не превратились в конденсационные котлы.

И, наконец, сброс нагрузки или сброс теплового излучателя.Здесь только конкретный излучатель тепла, такой как отдельная зона 10-зонной излучающей системы, имеет подачу вверх или вниз в зависимости от температуры наружного воздуха. Это для профессионалов комфорта. Вот как это используется.

Сброс нагрузки — это тип смесительного клапана, в котором смесительное устройство обеспечивает различные температуры воды в зависимости от температуры наружного воздуха, а не только температуры обратной воды, которую используют другие смесительные клапаны. Самое приятное то, что она не ограничивается минимальной рекомендованной производителем температуры рабочей температуры. Эта возможность обеспечивает гораздо более точные настройки комфорта за счет уменьшения колебаний температуры в помещении и повышает эффективность системы за счет снижения потерь при распределении системы из-за более высокой температуры, особенно в больших, нестандартных домах.

Одним из больших преимуществ этого сброса является то, что он позволяет старым чугунным котлам без конденсации работать до максимального предела, когда у вас могут быть некоторые высокотемпературные излучатели тепла и некоторые низкотемпературные излучатели тепла. та же система.


На этом чертеже у вас есть высокотемпературный контур и два низкотемпературных контура.Смесительный клапан сброса нагрузки обеспечивает первичный контур с высокими температурами для плинтуса и двух отдельных низкотемпературных излучающих контуров, а сброс защищает котел от падения ниже 140 ° F, чтобы предотвратить его конденсацию. В этой конструкции низкотемпературные петли повышаются и понижаются в зависимости от температуры наружного воздуха. Это отличное решение для ремонта старых домов на заказ.

Большинство этих новых цифровых устройств управления имеют температуру отключения в теплую погоду (WWSD), которая отключает все тепло при предварительно установленной наружной температуре, например, 60 ° F.У некоторых даже есть настройки незанятости / занятости, которые можно изменить, если в комнате никого нет в течение определенного периода времени. Разве это не здорово ?!

Важно помнить, что все эти элементы управления сбросом не заменяют элементы управления предельными значениями. Управление сбросом — это строго рабочий контроль. У вас также должны быть средства контроля верхнего предела, чтобы защитить систему от перегрева.

Надеюсь, это объяснение поможет вам увидеть свежую картину очень полезного старого продукта. Вроде как я!

Буду благодарен выслушать ваши мысли, идеи и истории.Вы можете связаться со мной по адресу [email protected]

А пока, с наилучшими пожеланиями и удачного отопления.

Стив Суонсон — инструктор по работе с клиентами в Академии Uponor в Эппл-Вэлли, Миннесота. Он активно приветствует комментарии и вопросы читателей по адресу [email protected] .

Расширительные баки | Котлы Rite Есть два основных типа …

Существует два основных типа расширительных баков: компрессионный и баллон / диафрагма. Компрессионный бак (также называемый обычным стальным баком) всегда монтируется горизонтально где-то над котлом — чем выше расположение, тем меньше бак.Баки-дозаторы / диафрагмы имеют кольцевое основание, которое располагается на полу, поэтому их намного легче установить на место. Компрессионный бак не имеет внутренних деталей и обычно сбоку мерного стекла показывает количество воздуха в баке. Баллон / мембранные баки имеют внутренний баллон из бутилкаучука, прикрепленный к водяному патрубку системы. Этот баллон окружен воздухом в резервуаре, который предварительно наполнен сжатым воздухом под давлением, равным максимальному статическому давлению воды в системе плюс 5 фунтов на квадратный дюйм. Компрессионные резервуары и резервуары-дозаторы являются резервуарами полной приемки, а мембранные резервуары — резервуарами частичной приемки, что важно только тогда, когда дело доходит до определения размеров резервуаров для системы.Баки-дозаторы имеют сменные баллоны на случай их разрыва, а мембранные баки — нет. Баллонные / мембранные баки имеют пределы температуры 240 F. Для систем, работающих при этой температуре, может использоваться компрессионный бак ASME с надлежащим номинальным давлением и температурой, или в некоторых случаях может использоваться трубопроводная система с тепловым ответвлением для рассеивания тепла и сохранения тепла. баллоны / диафрагмы под 240 F.

Как правило, системы отопления в одно- или двухэтажных зданиях могут иметь более дешевый компрессорный бак.Когда котельные находятся в нижней части более высоких зданий, резервуары-дозаторы будут лучшим выбором, потому что они могут быть на 75% меньше, чем резервуары сжатия из-за их способности предварительной зарядки. Кроме того, чем больше компрессионный резервуар, тем больше он будет весить (резервуар плюс 8,3 фунта на галлон воды внутри) и тем больше будет стоить его разработка и надежное крепление.

Как узнать, исправен ли расширительный бачок? Ответ: Следите по манометру бойлера, как нагревается система.Если давление заметно повышается, значит, резервуар (а) малоразмерный (б) заболоченный (компрессионный бак) (в) разорванный баллон (баллон / мембранный резервуар) (г) недостаточно предварительно заправлен (баллон / диафрагма) или (д) клапан закрытый изолирующий расширительный бак от системы.

Местоположение: Расширительный бак всегда должен присоединяться к системе на стороне всасывания системного насоса, а не на стороне нагнетания насоса. Это также называется точкой отсутствия изменения давления в системе. Точка подключения баков компрессионного типа к системе должна находиться выше воздухоотделителя (если он есть) или воздухоотводящего фитинга на котле, если сепаратор не был поставлен. В трубопроводе между выходом горячей воды из котла и стороной всасывания насоса необходимо установить воздухоотделители.

Следует ли заполнить систему и создать избыточное давление до того, как баллон / мембранный резервуар наполнится воздухом? Нет, эти резервуары должны быть предварительно заполнены воздухом перед заполнением системы и повышением давления. Большинство баков-дозаторов / мембран предварительно заполнены воздухом под давлением 12 фунтов на квадратный дюйм. Подрядчик должен проверить давление воздуха в резервуаре и добавить давление воздуха (при необходимости) до 5 фунтов на квадратный дюйм сверх максимального статического давления в системе.Статическое давление можно найти, разделив общую высоту системы в футах на 2,31. Добавьте 5 фунтов на квадратный дюйм к статическому давлению, и это давление, до которого следует предварительно зарядить бак. Напишите этот номер на баке для использования в будущем. При проведении полугодовых испытаний давления воздуха в резервуаре, отсоедините резервуар от системы, слейте воду до тех пор, пока давление воды в резервуаре не станет равным нулю, затем проверьте давление воздуха в резервуаре с помощью клапана Шредера и при необходимости добавьте воздух.

Определение размеров расширительных баков: Требуется следующая информация: (a) Общее количество галлонов системы (котел + трубопровод + нагревательные змеевики).(b) Температура воды в заливке (для большинства применений используйте 40-50 градусов по Фаренгейту). (c) Максимальная рабочая температура горячей воды. (d) Настройка предохранительного клапана котла (большинство новых водогрейных котлов Rite имеют настройку предохранительного клапана 125 PSI). (e) Статическое давление в месте расположения расширительного бака после заполнения системы холодной водой (используйте 1 фунт / кв. дюйм на каждые 2,31 фута трубопровода системы над расширительным баком). Эти числа затем вводятся в нашу программу определения размеров, чтобы определить модель резервуара, которая вам нужна для работы.

Воздух в системе: Воздух может вызывать стук и стук внутри котла, когда он горит.Хотя это скорее раздражает, чем вредно, увлеченный воздух также действует как изолятор и снижает эффективность котла. Поэтому важно удалить воздух из системы. В расширительных баках сжатия воздух находится в прямом контакте с водой. В баллонах / мембранных резервуарах воздух не находится в прямом контакте с водой. Почему это важно? Потому что, когда система остынет, объем воды уменьшится. Кроме того, если вода находится в прямом контакте с воздухом, она будет поглощать больше воздуха по мере охлаждения.В системах с компрессионными баками этот воздух может возвращаться в основной трубопровод и проходить обратно через котел, пока не достигнет воздухоотделителя, где он будет отделяться и следовать по трубопроводу обратно в расширительный бак, где он должен быть. Не устанавливайте автоматические вентиляционные отверстия в системах с компрессионными баками, так как удаление этого воздуха в конечном итоге приведет к уменьшению объема воздуха в баке до тех пор, пока его не станет недостаточно для эффективности или он станет заболоченным. Манометрические стеклянные уплотнения и клапанные уплотнения на компрессионных резервуарах также могут быть медленным путем выхода воздуха и в конечном итоге привести к потере воздушной подушки резервуара. Системное соединение с компрессорным баком всегда должно осуществляться с помощью фитинга B&G Airtrol, который действует как ловушка, помогая удерживать воздух в баке. Если система все время остается горячей, усадки и попадания воздуха в систему не произойдет. Системы, использующие компрессионные баки, называются системами контроля воздуха.

Системы

, в которых используются баки-дозаторы / диафрагмы, называются системами удаления воздуха или удаления воздуха. В этой системе используются воздушные сепараторы и ручные или автоматические вентиляционные отверстия для удаления воздуха из системы.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
