Конденсат в трубе сэндвич: почему течет, что делать если он образуется в кирпичной трубе, как избавиться от сбора и подтечек

Если течет конденсат (по дымоходу), то затекает в утеплитель сэндвича?

Кода течет конденсат (по дымоходу), то он затекает в утеплитель сэндвича и делае его не пригодным к использованию (он перестаёт выполнять свою функцию)? При правильно собранном дымоходе (по конденсату) швы внутри герметизировать не надо. Дым идет наверх, его тяга «тащит», никогда он внутрь не пойдет а конденсат стекает вниз по трубе.

Отзыв владельца печи Печь Студент :

Хочу отметить то, что при режиме тления по трубе тек не просто конденсат а какая то черная жижа типа мазут. Так что собирать такие дымоходы только с герметиком.

Конденсат в дымоходе камина — агрессивный раствор из смеси окислов и влаги, выпадающей при охлаждении (конденсации) отходящих газов от сгоревшей древесины, на внутренней поверхности дымового канала.

Конденсат на внешней поверхности дымохода — конденсация воздуха из-за большой разницы температур. В холодное время года, на дымоходе может образовываться конденсат, как на улице, так и участке дымохода проходящего через чердак. Конденсат может замерзать, а при оттаивании, вода течёт по трубе, приводя к размоканию близлежащих конструкций. Такой же эффект от дождя, когда нет герметичности между крышей и дымоходом.

Образование конденсата в дымоходе: нет дыма без воды
Основными газообразными веществами от сгорания древесины в топке камина  являются углекислый газ и водяной пар. При горении также испаряется естественная влага из дров и уносится вместе с дымовыми газами через дымоход. Когда температура на внутренней поверхности дымовой трубы ниже температуры точки росы газов, водяные пары охлаждаются и оседают на стенках дымохода в виде мельчайших капель, образуя конденсат.

Причины возникновения конденсата в дымоходе:

    низкая температура отходящих дымовых газов,
    холодный дымоход (как при разогреве, так и остывании),
    большая разница температуры в дымоходе и снаружи,

    влажные или сырые дрова,
    неполное сгорание топлива (очень сильная тяга или недостаток воздуха при горении, слабая тяга),
    заужение дымохода (засорение, отложения сажи),
    неоптимальная конструкция дымохода (несоответствие мощности топки камина дымоходу, высота и площадь поперечного сечения дымового канала, конструкционные изгибы, теплоёмкость и материал стенок дымохода).

В результате взаимодействия капель водяных паров с окислами серы и азота (осевшая сажа) образуется кислотный конденсат. Конденсат, вместе с сажей, ведёт к разрушению дымового канала и ухудшает работу печи или камина.

Чтобы этого не произошло в будущем!

Первое выбор дымохода:

Критерии качества дымоходов.

1.Используемый металл
-430/430; 430/оц; 430/ra для бань
-316/304; 316/оц; 316/ral для котлов , бань
дополнительно внутренняя труба из 310 стали как ЖАРОСТОЙКАЯ

2. Сварка
-400 серия внахлест
-300 серия встык, автоматическая в среде инертного газа. Еще лучше сварка лазером.
3. Соединение труб
-через расширители, возможно от ~600мм на гофру.
4. Толщина металла
-0.5 стандарт , при увеличении Д толщина увеличивается Д 1000 мм Т 1.0
5. Толщина изоляции
-25-30мм на газ
-50-100 мм на дрова
6. Плотность изоляционного материала
— от 75 кг/м3
7. Отводы.
Должны изготавливаться с помощью либо лазерной резки, плазменной или холодной резкой. Ручная вырезка не гуд. Торцевое соединение рыбок в стык или в нахлест. Фальц допустим на внешнем контуре с цветным покрытием. Причина- на фальце плывет металл и точность изготовления ухудшается. Торцевое соединение заготовок — сплошная сварка роликовом аппарате. Фальц только на оцинковке, причина? На фальце плывет размер. Обязательное условие подготовка торцевых частей заготовок отвода,для точного прилегания перед сваркой. Точечная сварка не гуд.
8. Хомут.
С ним все просто. Он должен быть. У него задача фиксировать соединение элементов дымохода. ВАЖНО, стягивать их между собой в продольном направлении, для максимально плотного соединения изоляционного слоя. (безопасность при эксплуатации)
9. Тройники.
См. трубы и отводы плюс Важно. Тройники должны быть сформированы методом вытяжки. К сожалению так не делают т.к. оборудование дорогое и требований нет.

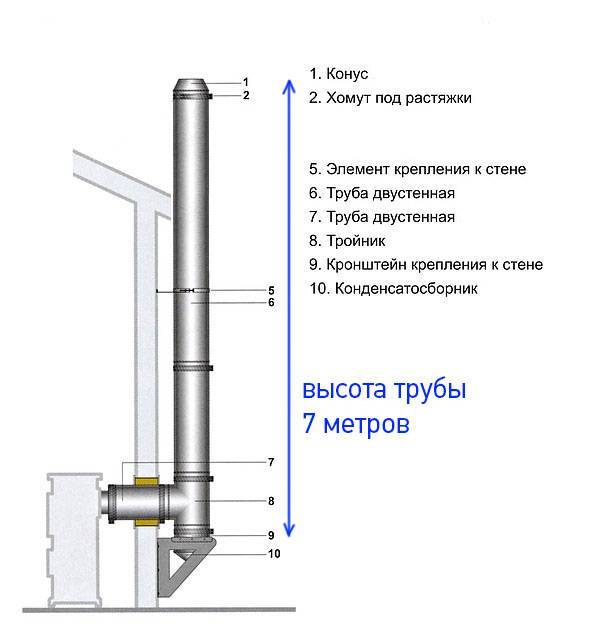

Правильный монтаж дымохода:

Монтаж элементов производится снизу (от отопительного агрегата) вверх. При монтаже внутренняя труба входит внутрь предшествующей, а наружная труба одевается на предыдущую, что препятствует попаданию влаги на минераловатный утеплитель. Мнемоническое правило простое: внутренние трубы — «по конденсату» (конденсат, стекая вниз, не должен встречать препятствий в виде шва трубы и не должен затекать в трубу).

Для лучшей герметизации труб желательно использовать герметик с рабочей температурой не менее 1000 градусов.

Места стыков труб и других изделий (тройники, колена и т.д.) должны быть скреплены хомутами. На каждые два метра дымохода необходимо устанавливать кронштейн крепления к стене, а тройник должен крепиться с помощью опорного кронштейна.

Дымоход печи не должен иметь горизонтальных участков длиной более 1 м.

Дымовые каналы не должны соприкасаться с электрической проводкой, газовым трубопроводом и другими коммуникациями.

При проходе дымоходов через стены, потолки или крышу следует использовать проходные патрубки, изолированные в соответствии с нормами пожарной безопасности.

Для чистки дымохода в его основании следует предусмотреть съемную часть (стакан) или отверстие с дверцей (ревизией).

Дымоход нуждается в квалифицированном уходе. Минимум 2 раза за отопительный сезон следует проводить чистку дымохода.

Конденсат в трубе дымохода: отвод, последствия и причины

Подавляющее большинство частных домов, дач, бань и гаражей оборудованы автономным отоплением. Для нагрева теплоносителей используются котлы, работающие на газу, твердом и жидком топливе. При его сгорании кроме тепла выделяются токсичные летучие вещества, нуждающиеся в отводе на безопасную для людей и строений высоту. Во время этого процесса возникает довольно неприятное во всех отношениях явление — конденсат в дымоходе. Сама по себе вода в трубе не сулит ничего хорошего. Основной вред для конструкции представляет сажа и копоть, которая смешиваясь с жидкостью, образует активные и агрессивные соединения, образующие твердый и маслянистый налет.

Содержание

1. Определение понятия конденсат
2. Требования к конструкции дымохода
3. Последствия образования конденсата
4. Причины появления
5. Способы устранения
6. Профилактика образования конденсата

Определение понятия конденсат

При соприкосновении влажного дыма с холодной трубой пар превращается в жидкость

В углеводородах, дровах и угле присутствует влага. При нагревании она испаряется и вместе с дымом выходит из топки. При контакте со стенками трубы пар остывает, переходит в жидкое состояние и задерживается на стенках в виде капель воды. В дымоходе образуется конденсат, когда его температура находится ниже точки росы, которая для продуктов горения различных видов топлива составляет 45-60 градусов.

Конденсат — это вода, которая в разном объеме образуется в выходном канале под воздействием низкой температуры. Процесс начинается с запотевания материала, затем образуются капли, частично стекающие вниз, а частично впитывающие в себя твердые частицы и токсичные газы. Результат такого явления всегда негативный — образование наростов, состоящих из плотного и горючего вещества.

Требования к конструкции дымохода

Дымоход должен соответствовать определенным параметрам, чтобы функционировать правильно

Требования к конструкции бытовых дымоходов для твердотопливных и газовых котлов изложены в СНиП 41-01-2003:

• общая высота трубы от печи до верхнего среза трубы — более 5 м;
• возвышение дымохода над крышей — не менее 100 см;
• возвышение над коньком — 50 см;
• длина горизонтального участка — не больше 100 см;
• количество углов на канал — до 2;
• компенсация горизонтальных участков — одинаковым увеличением по высоте.

По конструкции дымоход может быть центральным, выходящим вертикально из помещения сквозь плиты перекрытия, и настенным, когда труба выводится наружу сразу от котла или на незначительном возвышении от патрубка.

Последствия образования конденсата

Конденсат в зимнее время застывает в виде льда на выходе из трубы, постепенно ее разрушая

Образование пара и капель воды на внутренних стенках газоотводной трубы — проблема, которую нельзя игнорировать.

Если бежит конденсат по трубе дымохода, это может спровоцировать такие опасные последствия:

• В зимнее время происходит постепенное намерзание и утолщение слоя льда. Сначала уменьшается тяга, затем канал перекрывается полностью.
• Скапливающаяся в трубах субстанция горюча и взрывоопасна. Конденсат в трубе дымохода дровяной печи может вызвать взрыв и пожар.
• При соединении воды и продуктов горения образуются серные и соляные кислоты. Они разъедают черный металл и нержавеющую сталь.
• Стекающий конденсат в сэндвич-дымоходе прямоточного типа может погасить огонь и вызвать нарушение работы деталей отопительного устройства.
• Если отводная труба выложена из кирпича, влага, впитываясь в его стенки, приводит к трещинам при замерзании, утончению стенок и скорому обрушению конструкции.

Проблему проще предотвратить, чем ликвидировать, если знать предпосылки для ее возникновения.

Причины появления

Асбестовые трубы имеют шероховатую внутреннюю поверхность, поэтому дым медленнее выходит

Пар содержится в продуктах горения всех видов топлива. При контакте с холодной поверхностью он становится насыщенным и превращается в воду.

Причины возникновения конденсата в отводных каналах бывают следующими:

• Чрезмерная высота сэндвич трубы, когда оголовок практически не нагревается.
• Отсутствие теплоизоляции в дымоходе газового котла.
• Использование сырых дров в твердотопливном котле.
• Низкая температура отработанных газов. Это характерно для современных двухконтурных котлов.
• Неправильно спланированная форма канала, когда на его протяжении много колен и горизонтальных участков. Снижается тяга, падает температура.
• Шероховатость стенок. Они замедляют скорость отработанных газов, что приводит к остыванию трубы и образованию капель.
• Отсутствие доступа нужного объема свежего воздуха к поддувалу — дефект печи или неправильно спланированная система вентиляции.

При обнаружении проблемы образования конденсата бороться с ней нужно всеми доступными способами, не откладывая это в долгий ящик.

Способы устранения

Дрова перед закладкой рекомендуется сушить, чтобы снизить процент влаги

Предотвратить образование конденсата без ухудшения эффективности работы печи трудно, но возможно. Используются следующие варианты:

• Выдерживание схемы монтажа. Иногда целесообразно потратиться на дорогостоящие материалы для дымохода и его прокладку прямым способом через перекрытия. Впоследствии это скажется на экономичности эксплуатации отопительной системы.
• Утепление. Лучшим решением является использование каменной ваты и внешней, заделанной сверху гильзы.
• Применение топлива, содержащего минимальный процент влаги. Таковым является природный газ и фабричные брикеты.
• Предварительная просушка горючего. Его можно просто хранить в теплом и сухом помещении или заранее укладывать на горячие поверхности.
• Прочистка дымохода. Чем ровнее его внутренняя поверхность и шире просвет, тем лучше тяга и выше температура газов. А это значит — меньше конденсата и отложений. Существуют химические, термические и механические способы чистки.
• Использование конденсатоотводчика. Это сосуд, который устанавливается в нижней части вертикального канала, ниже выхода патрубка или горизонтального вывода. Емкость оснащается доступом для сливания жидкости.

Обеспечить отвод конденсата из дымохода для газового котла и твердотопливного аналога несложно, если делать нужные мероприятия постоянно и планомерно.

Профилактика образования конденсата

На дымоходе монтируется емкость для конденсата, которую периодически опорожняют

Чтобы устранить появление влаги в трубе от котла, следует выполнять несколько несложных правил:

• Грамотно проектировать и правильно собирать отводную конструкцию.
• Использовать качественные материалы и современные технологии при строительстве.
• Применять хорошо просушенное и проверенное топливо от надежных поставщиков.
• Своевременно диагностировать и чистить трубу от сажи.
• Устанавливать на торце дымоотводной трубы насадку, увеличивающую тягу и устраняющую точку росы — дефлектор.

Все это упростит и обезопасит процесс эксплуатации котла, продлит срок службы отопительной системы.
