MKSPI18-55U-450 за 1 063.68 ₽ в наличии производства MIFLEX
Купить Конденсатор для двигателей фазосдвигающий MKSPI18-55U-450 производителя MIFLEX можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).
Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на конденсатор для двигателей фазосдвигающий MKSPI18-55U-450 выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected].
- Более подробная информация находится в разделе Оплата.
Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика.
Данный товар так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.
- Более подробная информация находится в разделе Доставка.
Гарантия предоставляется непосредственно заводом-изготовителем MIFLEX . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.
- Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.
Конденсаторы для двигателей практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога.
Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.
Внимание!
- Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
- Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
- Точную спецификацию смотрите во вкладке «Характеристики» .
- При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя MIFLEX
- Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.
Характеристики
Производитель
MIFLEX
Выводы
коннекторы 6,3×0,8мм
Монтаж
винт М12
Погрешность
Емкость
Рабочее напряжение
450В AC
Рабочая температура
-40…85°C
Ресурс
10000ч
Размеры корпуса
O60x125мм
Тип конденсатора
полипропиленовый
Применение конденсаторов
для двигателей, фазосдвигающий
Серия конденсаторов
MKSP-I18
ДОСТАВКА ПО РОССИИ
Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.
- Полный перечень городов, в которые осуществляется доставка, смотрите ниже.
ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА
Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.
- Казахстан
- Армения
- Беларусь
- Киргизия
Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.
В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.
В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.
Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.
ОФИСЫ ВЫДАЧИ ТОВАРА:
Доставка до ТК осуществляется бесплатноCКЛАДЫ

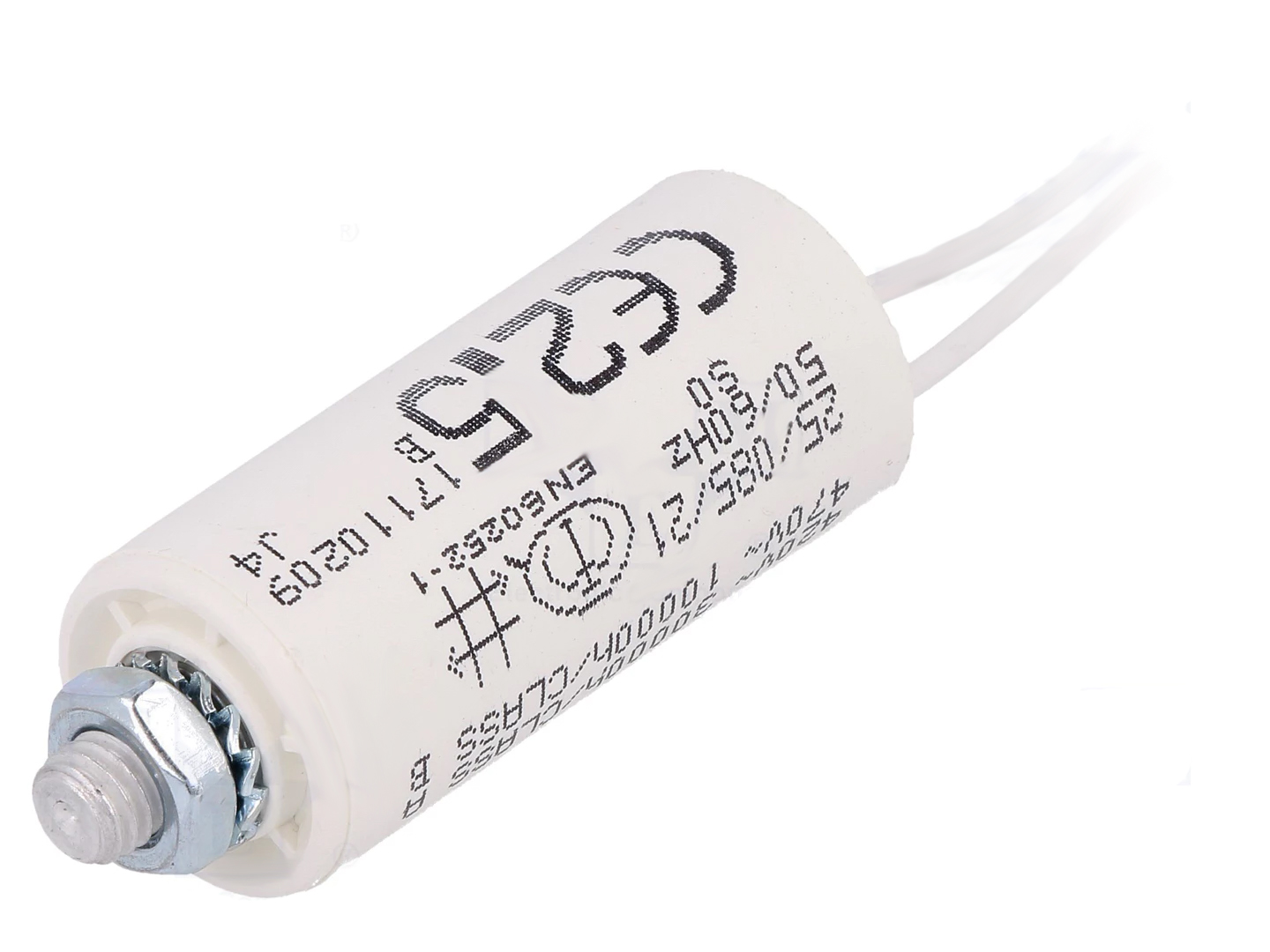

Конденсатор: для двигателей, фазосдвигающий; 5мкФ; 450ВAC; ±5%
| Выводы | осевые провода |
| Емкость — нФ | 5000нФ |
| Емкость | 5мкФ |
| Монтаж | THT |
| Обозначение производителя | MKSP-6P 5UF 450V B |
| Погрешность | ±5% |
| Применение конденсаторов | для двигателей фазосдвигающий |
| Производитель | MIFLEX |
| Рабочее напряжение | 450В AC |
| Размеры корпуса | Ø16. |
| Сеч. проводника | 0.5мм2 |
| Тип конденсатора | полипропиленовый |
| Масса брутто | 0.01 kg |
| Срок поставки | Уточняйте radioniks. [email protected] |
Условия поставки уточняйте: [email protected]
Количество:Контакты
- (495) 544-73-50, (925) 502-42-73
- [email protected]
Визуализация фазовых соотношений в конденсаторах
Вы находитесь здесь: Главная / Измерения осциллографом / Визуализация фазовых соотношений в конденсаторах
Дэвид Херрес Оставить комментарий
Идеальный конденсатор состоит из двух проводящих пластин, разделенных тонким диэлектрическим слоем, который отделяет и изолирует две пластины друг от друга, поэтому у них нет прямого или резистивного электрического соединения. Когда на пластины подается напряжение, они накапливают электрический заряд.
Конденсатор может принимать разные формы. Если пластины состоят из гибкой фольги, их можно свернуть в компактный цилиндр, что позволяет использовать пластины большой площади в малом форм-факторе.
Если требуется низкая емкость, как в радиочастотных цепях, пластины могут состоять из двух небольших электродов, встроенных в керамику, которая служит диэлектрическим слоем.
Идеальные конденсаторы электрически определяются двумя параметрами: емкостью и рабочим напряжением. Рабочие вольты — это просто максимальное напряжение, которое можно приложить к конденсатору без риска создания ионизированного пути и создания постоянного проводящего пути через диэлектрический слой, разрушающего компонент. При замене неисправного конденсатора вы, как правило, можете перейти на более высокое рабочее напряжение, если оно поместится в пространстве, но вы не можете перейти на более низкое рабочее напряжение.
Противодействие конденсатора протеканию тока в цепи известно как емкостное реактивное сопротивление. Оно изменяется обратно пропорционально частоте приложенного напряжения. Если вы внимательно посмотрите на синусоиду, скорость изменения будет наибольшей, когда напряжение наименьшее, и скорость изменения будет наименьшей, когда напряжение достигает пика.
Тот факт, что емкостная цепь реагирует не на величину напряжения, а на скорость его изменения, объясняет фазовый сдвиг, который можно наблюдать в двух каналах осциллографа, в одном из которых используется пробник напряжения, а в другом — пробник тока.
Уравнение, применимое ко всем конденсаторам: Q = CV, где запасенные заряды в кулонах на двух пластинах равны Q и -Q, емкость в фарадах равна C, а приложенное напряжение равно V.
Соответствующее уравнение для емкостного реактивного сопротивления составляет:
X C = 1/2πfC, где X C = емкостное сопротивление в омах; f = частота приложенного напряжения в Гц; и C = емкость в фарадах
Когда конденсатор соединен последовательно с резистором, и напряжение приложено к комбинации, конденсатор будет заряжаться до тех пор, пока его напряжение не приблизится к напряжению источника. А при снятии напряжения оно будет снижаться, приближаясь к нулю. Если напряжения в каждом случае отобразить во временной области, амплитуду отложить по знакомой оси Y, а время отложить по оси X, представления будут представлять собой логарифмические нелинейные кривые, круто начинающиеся и выравнивающиеся по мере приближения к конечным точкам.
. Точная форма этих кривых отражает постоянную времени комбинации резистор-конденсатор. Любая такая конфигурация имеет постоянную времени, основанную на емкости и сопротивлении. Например, если емкость конденсатора составляет 1 микрофарад, а резистора — 1000 Ом, постоянная времени равна произведению 1 мс. Хорошее приближение состоит в том, что конденсатор заряжается с точностью до 1% от значения, определяемого источником напряжения, за пятикратную постоянную времени.
Греческая буква τ (тау) — это символ, используемый для обозначения постоянной времени RC в секундах. Он равен емкости, умноженной на сопротивление. Таким образом, самое основное уравнение постоянной времени: τ = RC. Оно равно времени в секундах для зарядки последовательно соединенного конденсатора с резистором от 0 В до примерно 63,2% приложенного постоянного напряжения или для разряда последовательной комбинации примерно до 36,8% от начального заряда. Другое уравнение связывает τ с частотой среза, fC в Гц: f C = 1/2 πfC.
Обычный способ определить поведение цепей — подать синусоидальный сигнал напряжения и наблюдать за их работой после достижения устойчивого состояния. Если цепь является линейной, такой как RC-цепь, ток и напряжение на каждом элементе также будут синусоидальными с той же частотой, но с разной величиной и фазой.
Вектор был введен для отображения фазовых соотношений. Чтобы определить реакцию схемы на любой синусоидальный сигнал, необходимо определить только амплитуду и фазу синусоидального сигнала. Для расчета такого вектора мы используем понятие импеданса. Полное сопротивление Z RC-цепи равно R+ iX, где X = 1/ωC, где R — сопротивление, а X — реактивное сопротивление конденсатора, обратно пропорциональное частоте входного синусоидального сигнала. Как комплексная величина импеданс Z будет иметь амплитуду и фазу. Фаза по определению арктангенс X/R.
На низких частотах, если ω стремится к нулю, фаза Z будет стремиться к 90°. Это потому, что 1/ωC будет >>R, а в цепи преобладает конденсатор.
С другой стороны, когда частота ω стремится к бесконечности R>> 1/ωC и цепь ведет себя как чистое сопротивление. Следовательно, фазовый сдвиг будет равен нулю.
Следовательно, фазовый сдвиг будет меняться в зависимости от частоты от 90° до 0°, когда частота изменяется от почти нуля до бесконечности. Это связано с тем, что RC-цепь ведет себя как емкостная на низких частотах и резистивная на высоких частотах.
Вы можете легко настроить схему, показывающую соотношение фаз между током конденсатора и напряжением. С помощью простой схемы, показанной здесь, установите AFG или AWG примерно на 10 кГц с амплитудой сигнала ниже примерно 10 В. Идея состоит в том, чтобы использовать низкое значение для R, чтобы, по сути, напряжение между R и землей представляло ток конденсатора. Лучше всего запускать осциллограф с первого канала, который будет иметь более чистую форму сигнала. Большинство осциллографов в наши дни имеют программные клавиши курсора, которые позволяют точно измерить разность фаз между двумя синусоидами.
Вы также можете представить фазовый сдвиг в терминах схемы Лиссажу. Установка горизонтального режима на XY и оставление второго канала работать, как и раньше, должны создать почти идеальный круг с некоторыми настройками элементов управления V/div. Окружность не будет идеальной из-за конечного сопротивления R, добавляемого к цепи.
Рубрики: Часто задаваемые вопросы, Рекомендуемые, осциллографические измерения С тегами: Часто задаваемые вопросы
Как рассчитать формулу и работу фазовращателя — Wira Electrical
Цепи RC , RL и RLC имеют несколько применений переменного тока; такие как: цепи связи, схемы фазовращателя, фильтры, резонансные схемы, мостовые схемы переменного тока и трансформаторы.
Среди этих применений самым простым является применение RC фазосдвигающих цепей и мостовых цепей переменного тока. Принцип работы фазового сдвига основан на векторе.
Phase Shifter
Схема фазовращателя часто используется для исправления нежелательного фазового сдвига, присутствующего в цепи, или для получения специального эффекта.
Цепь RC подходит для этой цели, потому что конденсатор заставляет ток цепи опережать приложенное напряжение.
Два распространенных примера показаны на рисунке (1). (цепи RL или любые реактивные цепи также могут служить той же цели.)
| 6 |
На рис.(1а) ток цепи I опережает приложенное напряжение V i на некоторый фазовый угол θ, где 0 < θ < 90 o , в зависимости от значений R и C . Если X C = -1/ωC, то полное сопротивление равно Z = R + jX C , а фазовый сдвиг равен
Обратите внимание, что величина фазового сдвига зависит от значений R, C и рабочей частоты.
Поскольку выходное напряжение В o на резисторе совпадает по фазе с током, В o опережает (положительный фазовый сдвиг) В i как показано на рисунке (2а).
| берется через конденсатор. Текущий I опережает входное напряжение V V i на θ, но выходное напряжение v o (t) на конденсаторе отстает (отрицательный фазовый сдвиг) от входного напряжения v i (t) 900 49 как нарисовано на рис. (2б). Мы должны помнить, что простые RC-цепи на рис. (1) также действуют как делитель напряжения. Следовательно, когда фазовый сдвиг θ приближается к 90 o , выходное напряжение В o приближается к нулю. По этой причине эти простые RC-цепи используются только тогда, когда требуется небольшой фазовый сдвиг. Если требуется, чтобы фазовые сдвиги превышали 60 o , простые RC-цепи объединяются каскадом, что обеспечивает общий фазовый сдвиг, равный сумме отдельных фазовых сдвигов. На практике фазовые сдвиги из-за каскадов не равны, потому что последующие каскады нагружают более ранние каскады, если для разделения каскадов не используются операционные усилители. См. также: Масштабирование амплитуды и частоты Примеры фазовращателя
Для лучшего понимания рассмотрим примеры ниже: 1 фаза опережает. Решение: Если мы выбираем компоненты схемы с одинаковым сопротивлением, скажем, R = |X C | = 20 Ом, на определенной частоте, согласно уравнению (1), фазовый сдвиг точно равен 45 или . Соединяя две одинаковые RC-цепи на рис. (1а), мы получаем схему на рис. (3), , обеспечивающий положительный или опережающий фазовый сдвиг 90 o , как мы скоро покажем. Используя метод последовательно-параллельного комбинирования, Z на рис.0002 Использование деления напряжения,
