Как определить полярность конденсатора


Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика.

Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный. Емкость конденсатора тем больше, чем больше площадь пластин обкладок конденсатора, и тем больше, чем тоньше слой диэлектрика между ними. Емкости параллельно соединенных конденсаторов складываются. Емкости последовательно соединенных конденсаторов считаются по формуле, приведенной на рисунке ниже:.

Конденсаторы бывают как постоянной, так и переменной емкости. Последние так и называются и сокращенно пишутся КПЕ конденсатор переменной емкости. Конденсаторы постоянной емкости бывают как полярные, так и неполярные. На рисунке ниже изображено схематическое изображение полярного конденсатора:. К полярным относятся электролитические конденсаторы. Выпускаются также танталовые конденсаторы, которые отличаются от алюминиевых электролитических, более высокой стабильностью, но и стоят дороже.

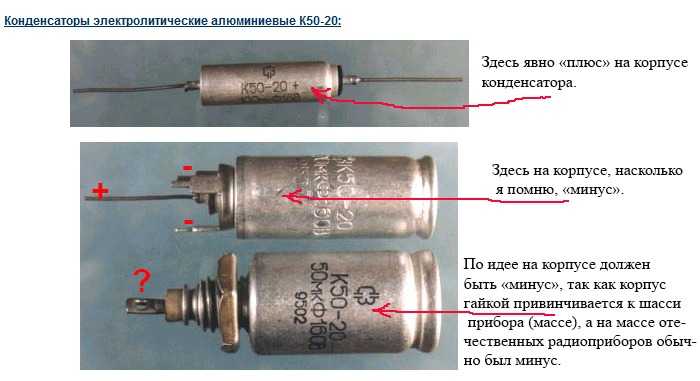

Электролитические конденсаторы подвержены, по сравнению с неполярными более быстрому старению. Полярные конденсаторы имеют положительный и отрицательный электроды, плюс и минус. У советских электролитических конденсаторов полярность обозначалась на корпусе знаком плюс у положительного электрода.

У импортных конденсаторов обозначается отрицательный электрод знаком минус. При нарушении режимов работы электролитических конденсаторов они могут вздуться и даже взорваться.

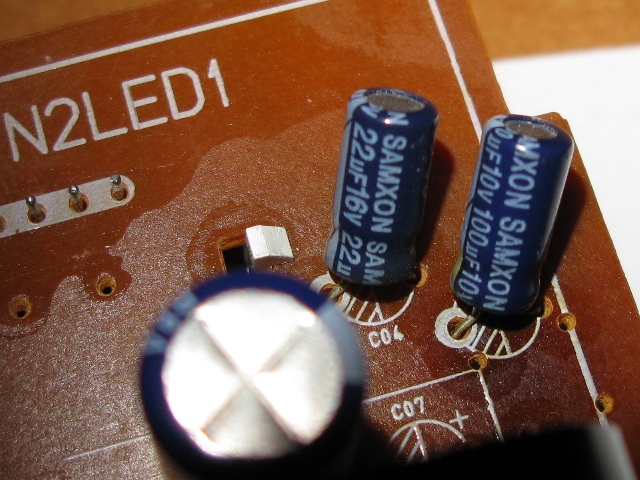

У электролитических конденсаторов во избежания взрыва, делают при их изготовлении специальные насечки на крышке корпуса:. Также электролитические конденсаторы могут взорваться, если на них по ошибке подать напряжение выше того, на которое они были рассчитаны. На фото электролитического конденсатора приведенного выше, видно надпись 33 мкФ х В. Неполярный конденсатор на схемах обозначается следующим образом:. Конденсаторы различают по виду диэлектрика.

Существуют конденсаторы с твердым, жидким и газообразным диэлектриком. С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:.

На рисунке выше видно, как можно посчитать номинал такого конденсатора. Например, если на конденсаторе нанесена маркировка , то это означает, что он имеет емкость пикофарад или 3. Ниже приведена таблица, сверяясь с которой можно легко посчитать номинал любого конденсатора с такой маркировкой:. Конденсаторы с номинальным значением до пикофорад маркируются буквой П или латинской P, например:.

Конденсаторы с номинальным значением от пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например:. Если код трехзначный, то первые две цифры обозначают значение, третья — количество нулей, результат в пикофарадах. Если код четырехзначный, то первые три цифры обозначают значение, четвертая — количество нулей, результат тоже в пикофарадах.

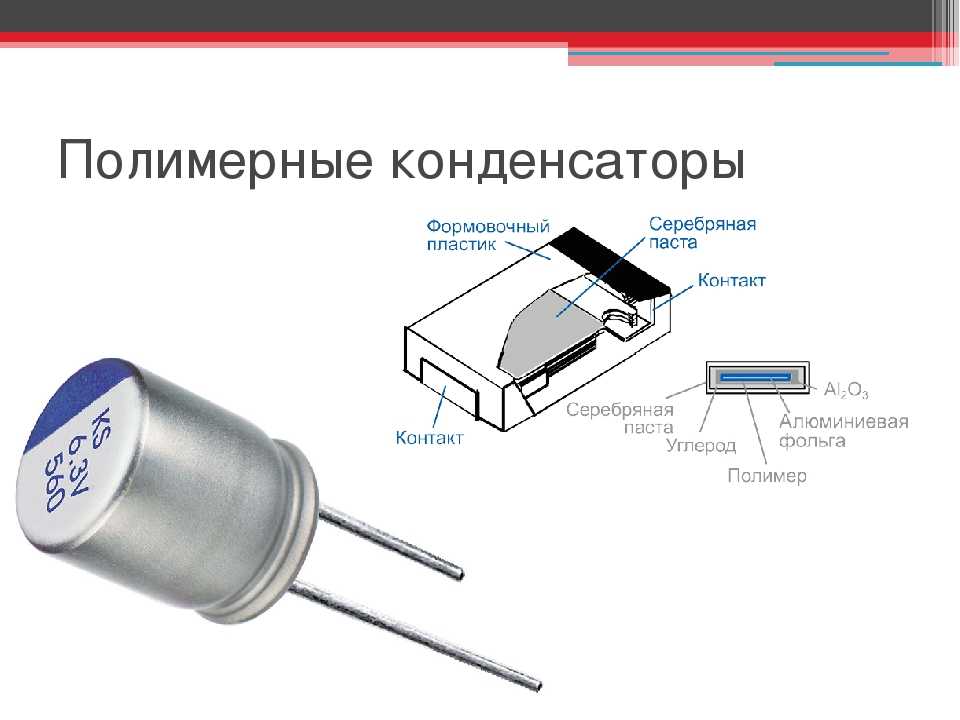

Существуют конденсаторы и в SMD исполнении, наиболее распространены в радиолюбительских конструкциях я думаю типы и Изображение неполярного SMD конденсатора можно видеть на рисунках ниже:. Промышленностью выпускаются и так называемые твердотельные конденсаторы. Внутри у них вместо электролита находится органический полимер.

Переменные конденсаторы Как и резисторы, некоторые специальные конденсаторы могут изменять свою ёмкость, если это необходимо в процессе настройки. На рисунке изображено устройство конденсатора переменной емкости:. Регулируется емкость в переменных конденсаторах изменением площади параллельно расположенных пластин конденсатора.

Делятся конденсаторы на переменные, которые имеют ручку для вращения вала, и подстроечные, которые имеют шлиц под отвертку, и также состоят из подвижной и не подвижной частей. Фото переменный конденсатор На рисунке они обозначены как ротор и статор. Такие конденсаторы используются в радиоприемниках для настройки на нужную частоту радиовещания. Емкость таких конденсаторов обычно бывает небольшой и равняется единицам — максимум сотням пикофарад.

Так обозначается на схемах конденсатор переменной емкости:. На следующем рисунке показан подстроечный конденсатор.

Подстроечный конденсатор обозначается на схемах следующим образом:. Такие конденсаторы обычно регулируются только один раз при сборке и настройке радиоэлектронной аппаратуры. Емкость конденсатора измеряется в Фарадах. Но даже 1 Фарад, это очень большая емкость, поэтому для обозначения обычно используют миллионные доли Фарад, микрофарады, а также еще более мелкие, нанофарады и пикофарады.

Перевести из микрофарад в пикофарады и обратно очень легко. Конденсаторы, помимо прочего, применяются в колебательных контурах радиоприемников, в блоках питания для сглаживания пульсаций, а также в качестве разделительных в усилителях. Берем мультик и ставим его крутилку на прозвонку или на измерение сопротивления и щупами дотрагиваемся до выводов кондера.

Так как у нас мультик на прозвонке и на измерении сопротивления вырабатывает постоянный ток, значит, в какой то момент времени ток будет течь, следовательно, в этот момент сопротивление кондера будет минимальным. Далее мы продолжаем держать щупы на выводах кондера и, сами того не понимая, заряжаем кондер. А пока мы его заряжаем, его сопротивление начинает также расти, пока не будет очень большое.

Давайте глянем на практике, как все это выглядит. Очень удобен в проверке кондеров аналоговый мультик, потому что можно без труда отслеживать плавное движение стрелки, чем мерцание цифр на цифровом мультик. Если же у нас при прикасании щупов к кондеру, мультик начинает пищать и показывать нулевое сопротивление, значит в кондере произошло короткое замыкание.

А если у нас сразу же показывается единичка на мультике, значит внутри кондера произошел обрыв. Кондеры с такими эффектами считаются нерабочими и их можно смело выбрасывать в мусорку.

Неполярные кондеры проверяются проще. Ставим предел измерения на мультике на мегаОмы и касаемся щупами выводов кондера. Если сопротивление меньше 2 МегаОм, то скорее всего кондер неисправен. Кондеры полярные и неполярные номиналом меньше чем, 0,25мкФ могут с помощью мультика проверяться только на КЗ.

Например мой мультиметр может без труда определить емкость кондера до микроФарад. Имейте ввиду, что внутри мультиметра есть плавкий предохранитель. Если он перегорает, то некоторые функции мультиметра теряются.

На моем мультике при перегорании внутреннего предохранителя у меня не работала функция измерения силы тока и измерение емкости кондеров. В заключении хотелось бы рассказать еще об одном способе проверки кондера, но он действует только на кондеры большой емкости.

Для этого способа используется замечательное свойство кондера — заряжаться и копить заряд. Заряжаем кондер, приличным напряжением, но не более чем написано на кондере, в течение пару секунд, и потом аккуратно замыкаем контакты кондера какой нибудь железкой.

Железка должна быть изолирована от рук, а то испытаете всю мощь разряда кондера на себе. Должна появиться искра. Запечатлеть искру у меня не получается на фото :- , так что уж извиняйте. Как же я всегда хотел разбираться в электронике, в армии попал в батальон связи и именно в ремонтный взвод, думал-«Ёпта, ну сча точно научат!

Но не тут то было. Но с конденсаторами я тогда познакомился по полной программе, брали пару кондеров размером с мобильный телефон летней давности, одного же мало , соединяли параллельно и заряжали их в розетке так как они были вольтовые , вуаля-электрошокер готов! Обычно зеленых новичков-практикантов, только пришедших в любую мастерскую, подъёбывают на потеху всем опытным коллегам. Просят, например, принести клиренс от танка, или компрессии полведра выписать со склада.

Ваня назовем этого неизвестного так был именно таким салагой, устроившимся работать «на подхвате» электриком. В первый же день самый «юморной» из всей бригады попросил его сгонять на склад, электричества принести. Парень пожал плечами и пошел. Вернулся через несколько минут, держа в руках завязанный мешочек, и отдал его «коллеге». Юморист с охуевшими глазами открыл мешочек и полез туда рукой, а через пару мгновений нащупал там заряженный конденсатор.

Крайние звенья берутся за выводы заряженного конденсатора, а противоположные звенья крепко берутся за руки друг-друга. В детстве узнал про кондеры, инета тогда еще не было и до физики было далеко. Решил себе сделать «электрошокер». Нашел самый большой кондер, который нашелся в квартире. Приделал к нему кабель с вилкой для розетки, ну и зарядил. Выходя на улицу, положил его во внутренний карман джинсовки, а провод с вилкой пустил через рукав так и заряжал, поэтому сразу и не понял.

Попробовал я этим делом воспользоваться и шуткануть над друзьями, но получилось не так как хотелось бы. Как проходит ток, я конечно же не знал, но почему-то думал, что меня не коснется. Вывод: «не удалась шутка,т. А сколько секунд заряжать-то в розетке?


Сломал осциллограф перепутал полярность конденсатора((

Обычные электрические конденсаторы — это простейшие пассивные устройства, которые предназначены для накопления заряда. Их конструкция — это две металлические пластины, между которыми установлен диэлектрик. В процессе установки нет никакой разницы, каким концом сам прибор будет подключаться к электрической цепи. Такие конденсаторы называются электролитическими. Поэтому тема этой статьи — как определить полярность конденсатора. Начнем с того, что конденсатор электролитического типа — это элемент, который вобрал в себя свойства двух видов данного прибора.

Давно известно, что у конденсаторов есть внешняя и внутренняя обкладки и эти самые фольги и поэтому вообще не имеют какой-либо полярности.

Полярность и рабочее напряжение конденсаторов

Перевод: zCarot Распространение информации возможно только с письменного разрешения администрации издания. Клуб экспертов THG. Компьютерное и серверное железо. У меня начались сбои и я нашел многовато вздувшихся конденсаторов решил заменить. Есть такие моменты с полярностью: на материнской плате в месте конденсатора круг разделен на заштрихованную часть и прозрачную. Где плюс, а где минус? В инете как то не понятно, все говорят по разному. И на конденсаторе если ножка длиннее другой то длинная это плюс так?

Как проверить конденсатор мультиметром

Большая индуктивность алюминиевых оксидных конденсаторов — это свойство, связанное исключительно с рулонной конструкцией конденсатора и ее очень легко снизить — достаточно подводить к полосам фольги не один токоввод, а много — по всей длине ленты, и соединить их параллельно и так делают в конденсаторах для фотовспышек. А вот со свойствами электролита, с низкой подвижностью ионов связан рост активного последовательного сопротивления с частотой. И тут можно бороться, подбирая составы электролитов с высокой подвижностью ионов, уменьшая толщину слоя электролита — но до конца этот недостаток не изживается. Еще бы: смесь химически весьма активного металла тантала и сильного окислителя двуокиси марганца. Фактически это термит.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический.

Как определить полярность SMD конденсатора 0603

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока.

Конденсатор

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети В. Ёмкость конденсатора -характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой нано, микро и т. Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры. Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:.

Как определить полярность конденсатора — инструкция с видео Этот неотъемлемый элемент практически всех То есть утратил часть своей емкости.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике?

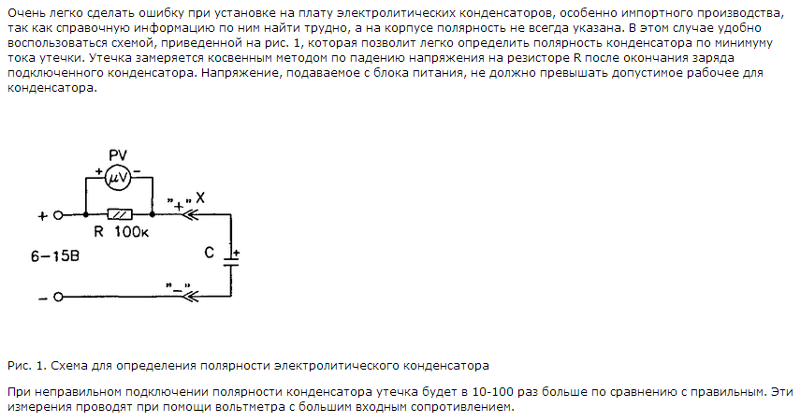

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать.

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 1 из 2 1 2 К странице: Показано с 1 по 20 из Тема: Перепутал полярность электролита.

Тема в разделе » Измерительные приборы и способы измерения «, создана пользователем tarik , 9 ноя Войти или зарегистрироваться. Форум Форум Быстрые ссылки.


Полярность конденсатора: как определить

Существование полярных и неполярных конденсаторов происходит из-за различий в диэлектрическом материале между пластинами, используемыми для хранения зарядов. Диэлектрический материал в неполярных конденсаторах равномерно распределяет положительные и отрицательные заряды, в то время как в полярных конденсаторах положительные и отрицательные заряды разделены по направлению к полюсу.

Использование двух типов конденсаторов очень похоже, за исключением того факта, что полярные конденсаторы должны располагаться только в одном направлении из-за их полярности. С другой стороны, неполярные конденсаторы, такие как пленочные и керамические конденсаторы, также могут быть расположены наоборот.

Электролитические конденсаторы — это основной тип полярных конденсаторов, присутствующих на рынке. Размещение полярных конденсаторов может быть немного сложным, поскольку следует обращать внимание на полярность. Существует несколько методов определения полярности полярного конденсатора, в том числе:

  1. Визуальная идентификация
  2. Использование мультиметра



I. Визуальная идентификация

Полярность конденсатора можно определить визуально без использования мультиметра с помощью некоторых общепринятых методов, включая следующие:



1. Полярность радиальных электролитических конденсаторов

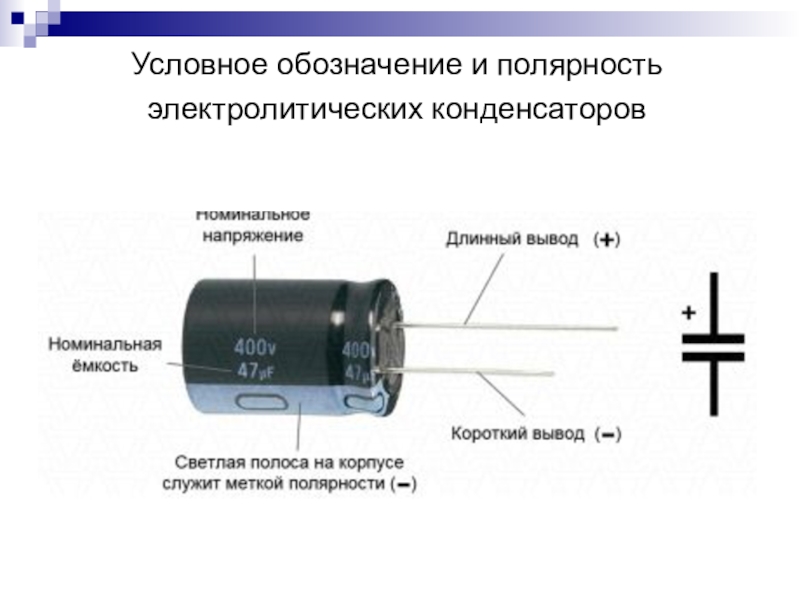

Корпуса радиальных электролитических конденсаторов в основном черно-серого или зелено-черного цвета, с двумя выводами разной длины. Эти характеристики, цвет и длина выводов конденсаторов могут быть использованы в качестве метода идентификации полярности.

Здесь более длинный контакт обозначает положительный полюс (т. е. анод), а более короткий — отрицательный полюс (т. е. катод).

Идентификация по цветам: черная (в сочетании черный-серый) или зеленая (в сочетании зелено-черный) часть корпуса относится к аноду конденсатора, а серая или черная (в сочетании зелено-черный) часть указывает катод.

Черно-серый радиальный электролитический конденсатор



2. Полярность танталовых конденсаторов

Типичный танталовый конденсатор поляризован и имеет положительные и отрицательные полюса. Компонент обычно желтого цвета и предназначен для поверхностного монтажа на печатной плате. На поверхности корпуса конец, отмеченный штрихом, обозначает положительный полюс, и, следовательно, отрицательный полюс находится на другом конце.

Танталовый конденсатор



Метод идентификации полярности танталовых конденсаторов аналогичен методу определения полярности SMD-диодов. Однако следует отметить, что помеченный конец диода обозначает отрицательный полюс, противоположный полюсу танталового конденсатора.



3. Полярность алюминиевых электролитических конденсаторов

Алюминиевые электролитические конденсаторы обычно окрашены преимущественно в серый цвет. Конденсатор также имеет геометрическую форму, имеет разные стороны с прямыми и трапециевидными углами, которые также служат для идентификации полярности.

Алюминиевый электролитический конденсатор



Сторона серого цвета обозначает положительный полюс (анод), а черная часть обозначает отрицательный полюс или катод. При этом штифт, соответствующий прямоугольной кромке основания, относится к катоду, а штырь, соответствующий трапециевидной кромке, относится к аноду.





II. Использование мультиметра

Несмотря на простоту определения полярности конденсатора по его внешнему виду, некоторые могут не знать или не знать идентификационных характеристик. Поэтому общепринятой практикой является определение полярности конденсатора с помощью мультиметра. Используя профессиональное оборудование, мы можем гарантировать точность результатов.

Общеизвестно, что ток, проходящий через электролитический конденсатор, мал (т. е. имеет большое сопротивление утечки), когда его анод подключен к положительному полюсу источника питания (черная ручка мультиметра для измерения сопротивления), а катод подключен к источнику питания. подайте минус (красная ручка мультиметра). В противном случае ток утечки электролитического конденсатора будет высоким.



Метод проверки с использованием мультиметра:

  1. Для измерения сначала мы предполагаем, что один контакт является анодом, который необходимо соединить с черным стержнем мультиметра, а затем соединить другой полюс с красным стержнем мультиметра.
  2. Возьмите показание, на котором остановился указатель (большее значение в левой части указателя). Для измерения желательно установить показания R*100 или R*1K.
  3. Разрядите конденсатор (чтобы удалить накопленный заряд), а затем снова замените два мультиметра для измерения.
  4. Из двух тестов тест, в котором стрелка останавливается с левой стороны (более высокое значение сопротивления), указывает на то, что полюс, соединенный с черной ручкой, является просто анодом электролитического конденсатора.



Примечания:

  • Используйте резистор или дополнительный провод для разряда возможного остаточного электричества конденсатора перед выполнением любых измерений;
  • Поскольку измерение представляет собой процесс зарядки, потребуется некоторое время, прежде чем показания станут в основном стабильными
  • Черная ручка измерителя является положительной, а красная — отрицательной, в то время как для цифрового измерителя все наоборот.





Вот несколько способов определения полюсов конденсатора. Не забудьте подключить анод (положительный полюс) конденсатора к соответствующему положительному полюсу источника питания. Только таким образом цепь может быть замкнута, и конденсатор сможет работать, как положено.
