Конденсатор воздушный это: что это, принцип работы, типы конденсатора воздушного охлаждения (фото)

что это, принцип работы, типы конденсатора воздушного охлаждения (фото)

Содержание

• 1 Что такое воздушный конденсатор
• 2 Техническая характеристика
• 3 Зачем нужен конденсатор
• 4 Типы воздушных конденсаторов
• 5 Принцип работы
• 6 На что обратить внимание при выборе
• 7 Заключение

Конденсатор воздушного охлаждения используют для кондиционеров бытового назначения или холодильников. Он состоит из теплообменника и вентиляторного блока. Суть его работы в том, что во время выделения хладагента вентилятор обдувает трубы.

Что такое воздушный конденсатор

Конденсатор выступает в роли теплообменника, передающего тепловую энергию для охлаждающего вещества – воздуха или воды. Поддержка работы холодильного оборудования с помощью воздушного конденсатора позволит значительно повысить качество и срок ее работы.

Чаще используется воздушный конденсатор с воздушным охлаждением. Они ставятся в холодильники средней и небольшой мощности.

Конденсаторы с водяным охлаждением не менее эффективны, однако они имеют один минус – повышенная жесткость воды может выделять осадок, который негативно скажется на процессе теплообмена.

Интересно! 15 способов охладить комнату без кондиционера

Техническая характеристика

Воздушные конденсаторы классифицируются по нескольким критериям:

1. Вид циркуляции – свободное или принудительное движение воздуха.
2. Направление движения хладагента – бывает последовательное, параллельное и комбинированное движение.
3. Вид установки – конденсаторы бывают встроенные (устанавливаются на раме неподалеку от компрессора) и выносные (отдельно от компрессора).
4. Вид поверхностей – конденсаторы бывают гладкотрубными, ребристо-трубчатыми, листотрубными и панельными.

В бытовых холодильниках используются конденсаторы со свободной конвекцией. Это односекционная конструкция с последовательной циркуляцией хладагента.

Наибольшим спросом пользуются конденсаторы с листотрубной и ребристо-трубчатой конструкцией. Листотрубная конструкция – это плоская змееобразная форма, изготовленная из круглой трубки, ее диаметр, как правило, составляет 6 мм. Она прижимается плотно к листу из металла, в котором имеются просечки.

Форма ребристо-трубчатой конструкции схожа с листотрубной, главное отличие – ребра из кусков толстой проволоки. Ее диаметр может достигать 2 мм. Ребристо-трубчатая конструкция надежно приварена к трубкам.

Существуют конденсаторы панельной конструкции, функционал которых схож с испарителем. Хладагент движется по каналам, расположенным внутри двухслойного листа.

Интересно! Топ самых бесшумных кондиционеров

Конденсаторы с принудительной циркуляцией изготавливаются из ребристо-трубчатых конструкций. Крепление происходит на гладкие трубы пластинчатых ребер. Такие конденсаторы начали пользоваться спросом за счет простоты изготовления. Оребрение выполняется за счет крепления ленты на трубу или выдавливания ребер из трубы, оно делается не только снаружи, но и нередко внутри с помощью специальных вставок-насадок возле хладагента.

Конденсаторы с двусторонним оребрением имеют повышенную способность теплопередачи, однако этот вид не пользуется спросом, поскольку их изготовление технологически сложное.

Воздушный конденсатор считается элементом холодильника, поэтому его функционал вплотную связан с развитием остальных немаловажных элементов холодильного оборудования. Чтобы предвидеть современные тенденции конструирования и спрогнозировать актуальные характеристики холодильного оборудования, компании провели тщательный анализ. Изучалось холодильное оборудование мощностью до 6000 Вт, его удельная материалоемкость, занимаемый объем и скорректированный уровень звука.

Зачем нужен конденсатор

Конденсатор воздушного охлаждения имеет прямую взаимосвязь с чиллерами и прочими холодильными установками. Данная система конденсации находится отдельно от самого холодильного оборудования. Установить блок конденсатора можно в любом удобном месте – на улице, на крыше или рядом с объектом.

Типы воздушных конденсаторов

Существуют различные виды выносных воздушных конденсаторов. Они различаются по нескольким критериям:

1. Уровень шума – стандартные и малошумные.
2. Вид используемого хладагента.
3. Тип установки.
4. Вид используемых вентиляторов и их количество.
5. Местоположение теплообменника, направление нагнетания и всасывания воздуха – вертикальные, горизонтальные, V-образные и комбинированные.

От конструкции конденсатора напрямую зависит процесс нагнетания и всасывания воздуха.

Принцип работы

Все конденсаторы воздушного охлаждения имеют стандартный принцип работы. Сначала происходит нагрев хладагента, после чего он заполняет теплообменник конденсатора, в котором находится фреон в состоянии пара. За счет горячего хладагента происходит нагревание теплообменника, чье охлаждение обеспечивают вентиляторы. Это приводит к тому, что фреон охлаждается и уже в жидком виде возвращается в чиллер. Функционал конденсатора можно регулировать, а вентиляторы – настроить под нужную скорость работы.

Как и у любого устройства, у конденсатора имеется предельная производительность. При покупке нужно принимать во внимание потребности оборудования. Выбрав устройство с меньшей мощностью, чем требует холодильное оборудование, клиент вскоре заметит, что оно не справляется.

На что обратить внимание при выборе

Чтобы сделать правильный выбор устройства, необходимо учесть несколько важных факторов:

1. Особенности оборудования.
2. Условия функционирования устройства.
3. Количество важных деталей, находящихся в конструкции и их размеры.

Крайне важно ознакомиться с размерами, количеством вентиляторов и их скоростью вращения. Также необходимо учесть размер и специфику конструкции крыльчатки. Все это важно для дальнейшей корректной работы оборудования.

В выборе воздушного конденсатора лучше остановиться на компактной и мобильной модели.

Пользуются спросом мобильные конденсаторы, разработанные для бытового или промышленного оборудования. Их стоимость намного меньше, чем цельных систем кондиционирования, кроме того, они привлекают минимальным энергопотреблением. Вентиляционный завод Гипервент производство всех видов воздуховодов https://hypervent.ru/

Заключение

Воздушный конденсатор – полезная вещь как для жилого помещения, так и для организаций. Если учесть все указанные выше характеристики, можно выбрать недорогое и действительно надежное устройство.

Плоский воздушный конденсатор. Емкость и пластины конденсатора

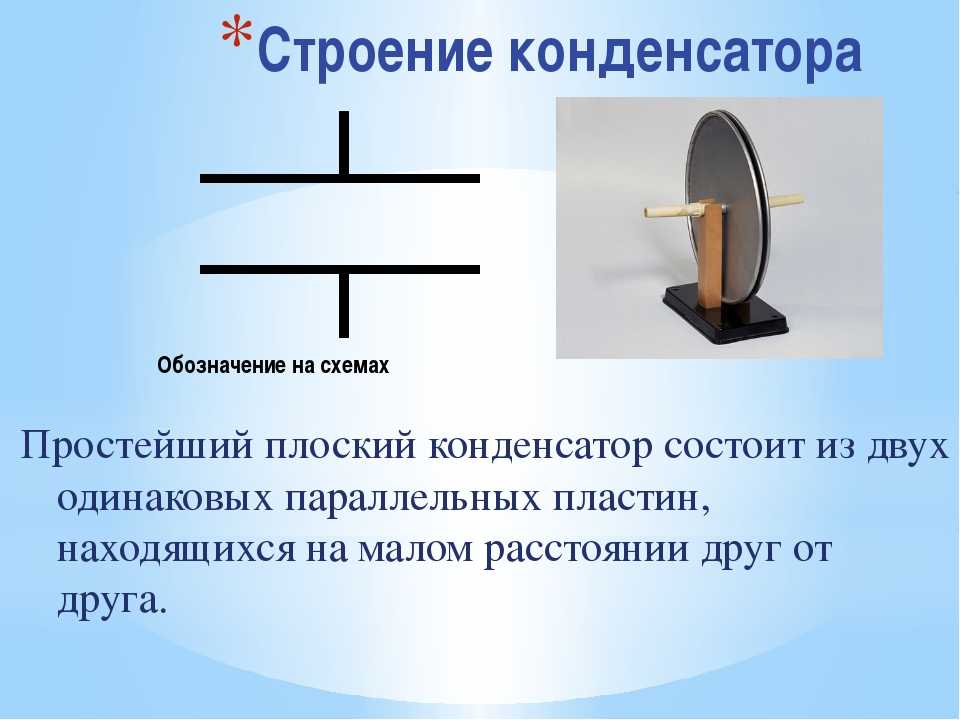

Две плоские пластины, находящиеся параллельно между собой, с диэлектриком внутри, образуют плоский конденсатор. Это наиболее простая модель конденсатора, накапливающая энергию разноименного заряда. Если на пластины подать заряд, одинаковый по размеру, но различающийся по модулю, то поле, а точнее его напряженность между проводниками повысится в два раза. Отношение размера заряда одного проводника к разности потенциалов между пластинами – это электроемкость.

Применение

Во всех электронных и радиотехнических устройствах, кроме микросхем и транзисторов используются конденсаторы. В разных схемах конденсаторов присутствует разное количество. Нет таких схем, где бы они не использовались. Они выполняют различные задачи: являются емкостями в фильтрах, служат передающим элементом для сигнала каскадов усиления, входят в состав частотных фильтров, для выдержки временного диапазона, для подбора частоты колебаний в генерирующих устройствах.

Конструкция и принцип действия

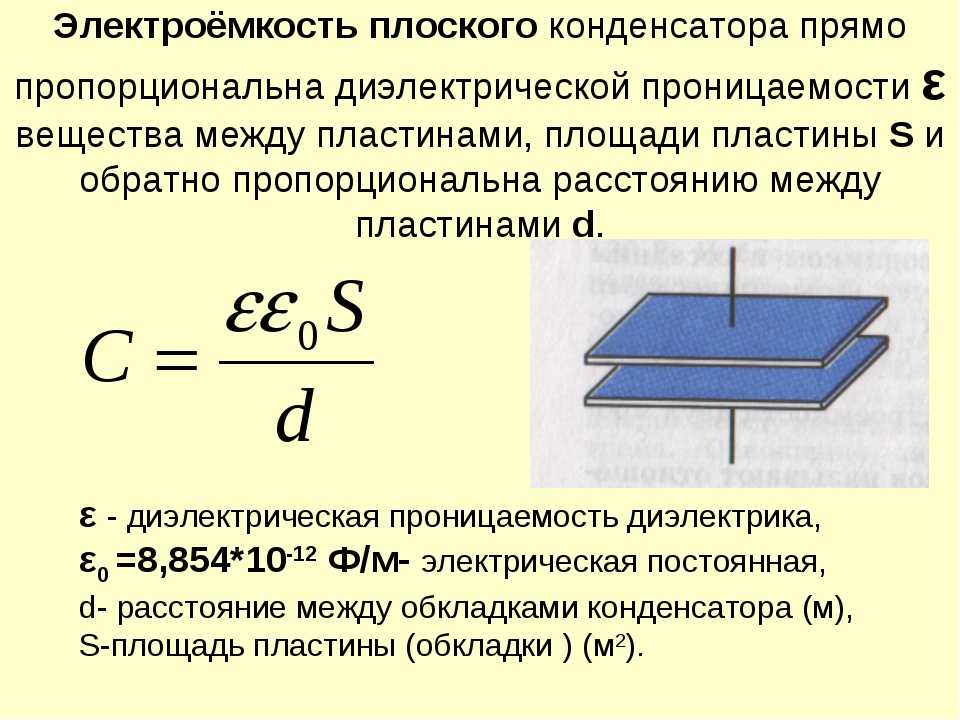

Устройство конденсатора заключается в двух обкладках с диэлектриком между ними. На всех схемах они так и отображаются.

S – площадь поверхности обкладок в м², d – расстояние от обкладок, м, С – емкость, Ф, е – проницаемость диэлектрика.

Все показатели выражены в системе СИ. Формула подходит плоскому конденсатору, помещают две пластины из металла с выводами, диэлектрик не нужен, так как им будет являться воздух.

Это показывает: емкость плоского конденсатора прямо зависит от площади пластин, и имеет обратную зависимость расстояния от пластин. Если геометрическая форма конденсатора иная, то формула емкости будет отличаться. Для вычисления кабеля. Но смысл зависимости остается таким же.

Пластины конденсаторов бывают и другой формы. Существуют металлобумажные конденсаторы с обкладками из алюминиевой фольги, которая свернута вместе с бумагой в клубок по форме корпуса.

Для повышения электрической прочности бумага конденсатора пропитывается специальным составом для изоляции, в основном это масло для трансформатора. Такое устройство дает возможность повысить емкость в разы. По такому же принципу сделаны конденсаторы других конструкций.

В формуле нет ограничений на размер пластин S и расстояние d. Если пластины отодвинуть далеко, и уменьшить их площадь, то малая емкость останется. Два соседних провода имеют электрическую емкость.

В технике высокой частоты такое свойство широко применяется. Конструкцию конденсаторов выполняют дорожками на печатном монтаже или скручивают два провода в полиэтилене. Простой провод, который называют «лапшой», имеет свою емкость. Чем длиннее провод, тем больше емкость.

Все кабели еще имеют сопротивление R, кроме емкости С. Свойства распределяются по длине кабеля, во время сигналов в виде импульсов являются цепочкой интеграции RС.

Импульс искажается специально. Для этого собрана схема. Емкость кабеля влияет на сигнал. На выходе появится измененный сигнал – «колокол», при коротком импульсе сигнал совсем пропадает.

Свойства материалов-диэлектриков

В формуле значение проницаемости диэлектрика находится в знаменателе, увеличение ведет к повышению емкости. Для воздуха, лавсана, фторопласта величина не отличается от вакуумного состояния. Существуют вещества-диэлектрики, у которых проницаемость больше. Конденсатор, залитый спиртом, повышает свою емкость в 20 раз.

Такие вещества кроме проницаемости имеют хорошую проводимость. Конденсатор с таким веществом держит заряд хуже, разряжается быстрее. Это свойство назвали током утечки. В качестве диэлектриков применяют материалы, позволяющие создавать нормальные токи утечки при большой удельной емкости. Поэтому существует много видов конденсаторов для различных условий применения.

Накопление энергии в конденсаторе

На схеме показан конденсатор с большой емкостью для медленного течения разряда. Можно взять лампочку от фонарика и проверить работу схемы. Такую лампочку можно найти в любом магазине электротоваров. Когда переключатель SA находится во включенном состоянии, то конденсатор получает заряд от батареи через резистор. Процесс изображен на рисунке.

Напряжение повышается по кривой-экспоненте. Ток отражается на графике в зеркальном виде, и имеет обратную зависимость от напряжения. Только в самом начале он подходит для приведенной формулы.

Через определенное время конденсатор получит заряд от источника до значения 4,5 вольт. Как можно вычислить время заряда конденсатора?

В формуле τ = R*C величины умножаются, итог получается в секундах. Это количество времени  нужно для заряда уровня 36,8% от источника. Чтобы зарядить конденсатор полностью, нужно время = 5*т.

Если в формулу ставить емкость в мкФ, сопротивление в Ом, то время будет в микросекундах. Для нас удобнее секунды. На схеме емкость 2000 мкФ, сопротивление 500 Ом, время получается т = R * C = 500 * 2000 = 1000000 микросекунд. Это равнозначно одной секунде. В итоге, чтобы конденсатор получил полный заряд, необходимо время 5 секунд.

После этого времени переключатель переводим вправо, конденсатор разряжается по лампочке. Будет видна вспышка разряда конденсатора. Время, необходимое для разряда вычисляется величиной «т».

По схеме можно убедиться в вышеописанном утверждении.

При замыкании переключателя лампа вспыхивает — конденсатор получил заряд по лампочке. На графике видно, что в момент включения значение тока наибольшее, с течением заряда ток снижается до полного прекращения. При качественном конденсаторе и небольшой степенью саморазряда включение не выдаст вспышку лампы. Чтобы лампа снова вспыхнула, нужно разрядить конденсатор.

Любой проводник создает вокруг себя электрическое поле. Электрическое поле можно описать с помощью такой величины, как электрический потенциал. В каждой точке пространства потенциал имеет какое-то значение. Потенциал на бесконечном расстоянии равен нулю. Приближаемся мысленно от бесконечности к проводнику. Чтобы пробиться к проводнику, необходимо совершить работу. Эта работа идет на увеличение потенциальной энергии пробного заряда.

Максимальное значение потенциальная энергия достигнет тогда, когда мы вплотную подойдем к проводнику. После проникновения внутрь проводника, потенциальная энергия перестает меняться. Если мы разделим потенциальную энергию на величину пробного заряда, то получим электрический потенциал.

Потенциал проводника зависит от заряда. Если мы удвоим заряд проводника, то потенциал так же удвоится. Потенциал проводника прямо пропорционален заряду, который несет на себе этот проводник. Отношение заряда проводника к потенциалу является характеристикой проводника, называется электрической емкостью.

Чтобы понять это определение электроемкости, представим себе высоту жидкости в сосуде, имеющим широкое дно. Высота жидкости будет мала, то есть, потенциал мал. Если сосуд узкий и высокий, то такое же количество жидкости приведет к тому, что уровень жидкости будет высоким.

Применение емкостей в фильтрах

В фильтрах емкость устанавливается в конце выпрямителя, который сделан двухполупериодным.

Такие выпрямители применяются с малой мощностью. Достоинством выпрямителей с одним полупериодом является его простота. Он состоит из трансформатора и диода. Емкость конденсатора рассчитывается по формуле:

C=1000000*Po/2 * U * f * dU, где С – емкость в мкФ, Po – мощность, ватт, U — напряжение, вольт, f – частота, герц, dU амплитуда, В.

В числителе находится большое значение, это определяет емкость в мкФ. В знаменателе число 2 – это количество полупериодов, для однополупериодного – это 1.

Классификация

По материалу диэлектрика:

• Воздушные. Их емкость невелика, редко превышает 1000 пФ.
• Слюдяные. В нем диэлектриком служит слюда. Слюда – это минерал, кристаллическое вещество, у которого очень интересная кристаллическая структура. Атомы расположены слоями, расстояние между которыми гораздо больше, чем расстояние между атомами в одном слое. Поэтому, слюда при попытке расколоть кристалл слюды колется на очень тонкие пластинки. У них большая диэлектрическая проницаемость. Толщина пластинок получается очень маленькой. Эти пластинки хорошо работают в быстропеременных электрических полях, обладают хорошей электрической плотностью. Поэтому слюдяные конденсаторы получили широкое распространение.
• Бумажные. Диэлектриком служит бумага, пропитанная парафином. Это хороший диэлектрик, но в быстро меняющихся полях ведет себя не очень хорошо, поляризуется медленно. Используются ограниченно.
• Керамические. Люди научились делать различные сорта керамики. Есть диэлектрики с проницаемостью более 1000, они сделаны из керамики. Можно получить большую емкость. Керамика хорошо работает на высоких частотах в быстропеременных электрических полях.
• Электролитические. Они имеют самую большую емкость при заданных размерах.

Слюдяные конденсаторы

Пластинка слюды, две пластинки-электрода с прикрепленными выводами. Если вы хотите, чтобы емкость конденсатора была больше, то можно поступить следующим образом. Взять несколько пластинок слюды в качестве диэлектрика, между пластинами поместить много обкладок. Получается конденсатор, который состоит из нескольких конденсаторов, соединенных вместе, параллельно.

Воздушные конденсаторы могут быть с переменной емкостью. Они состоят из двух систем пластин.

Подвижные пластины вращающиеся, это ротор. Неподвижные – это статор. Промежутки между подвижными и неподвижными пластинами – это слой диэлектрика из воздуха. Если подвижные пластины выдвинуты из неподвижных, то эта емкость будет минимальная. Площадь перекрытия маленькая. Если пластины задвинуты, то площадь максимальная. Это воздушный конденсатор.

Существуют и керамические переменные конденсаторы. Они используются для перемены емкости в небольших пределах.

Диэлектриком служит керамика. Обкладка представляет собой покрытие из слоя серебра. Сбоку указана емкость в пФ. Отверткой вращают винт, меняется площадь перекрытия пластин. Это подстроечный керамический конденсатор.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Что такое конденсаторный блок для кондиционера и для чего он нужен?

Конденсатор кондиционера — это наружный компонент кондиционера, отвечающий за процесс конденсации с выделением тепла. Направление тепловыделения можно изменить в зависимости от выбранной функции. Когда тепло выделяется наружу, блок переменного тока используется в качестве кондиционера, но когда направление теплообмена меняется местами, так что тепло выделяется внутрь, блок переменного тока становится тепловым насосом. Основная функция конденсатора заключается в содействии теплопередаче, которая достигается за счет конденсации газообразного хладагента до его перегрева и последующего прохождения через систему змеевиков для охлаждения. При проталкивании газа через змеевики, где холодный воздух проходит над змеевиками, скрытая теплота вытесняется хладагентом и высвобождается в окружающую среду.

Детали конденсатора

Все типы блоков переменного тока и тепловых насосов работают на одних и тех же элементах:



• Шкаф конденсатора: Содержит различные элементы конденсатора Катушка из меди трубка с алюминиевым оребрением помогает передавать и рассеивать тепло
• Компрессор: Концентрирует нагретый хладагент в змеевике конденсатора.
• Вентилятор конденсатора: способствует циркуляции воздуха вокруг змеевика конденсатора для обеспечения эффективной теплопередачи

Как работает блок переменного тока?

Прежде чем вы сможете понять, как работает конденсатор кондиционера, важно знать, как работает блок переменного тока в целом. Блок переменного тока работает, потому что он содержит хладагент, который проходит через систему змеевиков, составляющих испаритель и конденсатор. Компрессор сжимает хладагент до тех пор, пока он не перегреется, а затем проталкивается через змеевики конденсатора в виде газа. Это обеспечивает эффективную передачу тепла, которое затем отводится наружным блоком за пределы дома или офиса. Как только хладагент в своем горячем газообразном состоянии проходит через змеевики теплообменника, газы конденсируются обратно в жидкость, где они проходят обратно в систему HVAC. Когда жидкость проходит через змеевики испарителя, она испаряется и возвращается в газообразное состояние, что позволяет ей отводить тепло изнутри здания в хладагент, чтобы начать процесс заново.

Что такое конденсатор переменного тока и как он работает?

Конденсатор является основным компонентом всех блоков кондиционирования воздуха и предназначен для эффективной передачи тепла. Фазовые изменения хладагента позволяют поглощать и выделять тепло из воздуха. Хладагент должен проходить через конденсатор, чтобы вытеснить тепло изнутри здания. Это делается с помощью компрессора, который объединяет и нагнетает нагретый хладагент и проталкивает его через змеевики конденсатора, расположенные снаружи. Эти змеевики конденсатора также известны как теплообменники, потому что именно здесь происходит передача скрытого тепла. Когда нагретый хладагент проходит через змеевики, вентилятор конденсатора продувает холодный наружный воздух через эти медные трубки и алюминиевые ребра, чтобы быстро снизить температуру хладагента. Внутри этих змеевиков конденсатора происходит процесс конденсации, который превращает газ в жидкость. Эта охлажденная жидкость под низким давлением затем перемещается обратно внутрь, где она достигает следующей ступени блока кондиционирования воздуха, чтобы начать процесс с самого начала. Когда конденсатор используется для работы в качестве кондиционера, хладагент собирается в компрессоре в виде горячего газа, который затем проталкивается через змеевики конденсатора для отвода тепла наружу. Когда блок переменного тока используется в качестве теплового насоса, нагретый газ проталкивается внутрь змеевика испарителя для рассеивания тепла. Без конденсаторного блока это было бы невозможно.

Проблемы с конденсатором?

Как правило, когда возникает проблема с вашим конденсатором, вы об этом узнаете, потому что ваш кондиционер не сможет работать должным образом или на полную мощность. Без конденсатора вся система переменного тока может стать бесполезной и не позволит эффективно передавать тепло. Вы заметите значительное снижение способности кондиционера охлаждать комнату, как это было раньше. Возможные проблемы с вашим конденсатором могут быть следующими:

• Грязные змеевики конденсатора
• Засоренные змеевики конденсатора
• Поврежденные змеевики конденсатора
• Неисправный компрессор
• Неисправный вентилятор конденсатора

Когда эти части начинают сломается, блок переменного тока может в какой-то степени еще функционировать, но он все равно будет скорее всего, приведет к значительному снижению производительности. Некоторые признаки сломанного или поврежденного блока конденсатора:

• Высокие счета за электроэнергию: если ваш конденсатор не работает на полную мощность, эффективность теплопередачи падает, что заставляет блок переменного тока работать усерднее и дольше для достижения того же эффекта. . Это неизбежно приведет к гораздо более высоким затратам на энергию, что приведет к чрезвычайно высоким счетам за электроэнергию.
• Нет холодного воздуха: если какой-либо элемент вашего конденсатора выходит из строя, есть большая вероятность, что блок переменного тока больше не будет производить холодный воздух. Конденсатор является важным элементом рассеивания скрытого тепла, поэтому, если змеевики конденсатора заблокированы или повреждены, или вентилятор больше не работает, это влияет на передачу тепла.
• Утечки: Увеличение количества жидкостей может указывать на выход хладагента из системы, который может поступать из змеевиков конденсатора. Это серьезная проблема, которая повлияет на остальную часть блока переменного тока, поэтому ее необходимо проверить, как только она будет обнаружена.
• Шумы: усиление шума, производимого блоком кондиционирования воздуха, может указывать на проблему либо с компрессором, либо с вентилятором конденсатора. Если двигатель вентилятора издает шум, это может быть результатом механической неисправности, которая потенциально может привести к опасности из-за движущихся на высокой скорости частей, вызывающих ненужное трение.
• Неравномерное давление: манометры кондиционера могут показывать неравномерное давление, которое может быть вызвано ограничением потока хладагента, отсутствием потока воздуха или отказом компрессора.

Как поддерживать конденсатор в оптимальной форме

Поддержание вашего конденсатора в оптимальном состоянии требует постоянного и регулярного Обслуживание блока переменного тока. Владельцам домов и предприятий рекомендуется полагаться на профессионального специалиста по HVAC для выполнения технического обслуживания, потому что без надлежащего понимания кондиционера можно нанести больше вреда при попытке выполнить общее обслуживание. Специалисты Greener Solutions Home Services проверят все основные компоненты конденсатора в дополнение к остальной части системы кондиционирования воздуха, чтобы обеспечить оптимальное состояние и производительность.

Как получить максимальную отдачу от конденсатора?

Первое, что могут сделать владельцы дома и бизнеса, чтобы получить максимальную отдачу от своего конденсатора, — это поддерживать чистоту и порядок вокруг блока переменного тока. Убедитесь, что в пространстве вокруг кондиционера нет скошенной травы, мусора, листьев, мульчи и всего остального, что может привести к ограничению воздушного потока, если вентилятор конденсатора всосет его в блок. Также важно обеспечить беспрепятственный доступ воздуха к внешнему блоку, поэтому обязательно сажайте кусты, деревья и кустарники на достаточном расстоянии, чтобы не создавать ограничения притока воздуха к внешнему конденсатору. Если рядом с устройством уже были посажены растения, не забудьте обрезать их, чтобы листья, семена и плоды не попали в вентилятор.

Позвоните в Greener Solutions Home Services, чтобы запланировать осмотр

Если вы чувствуете, что ваш конденсатор не работает с оптимальной мощностью, позвоните сегодня лицензированному специалисту по HVAC в Greener Solutions Home Services, чтобы запланировать осмотр. Наша команда обученных специалистов осмотрит ваш кондиционер, чтобы убедиться, что он работает правильно. Если нет, мы определим, где возникла проблема, и предоставим рекомендации, которые помогут вернуть ваш кондиционер к жизни.

Часто задаваемые вопросы по конденсатору

• Какова основная функция конденсатора?

  Конденсатор отвечает за процесс конденсации в кондиционере. Это помогает эффективно рассеивать скрытое тепло за счет фазового сдвига хладагентов внутри змеевиков конденсатора.

• В чем разница между кондиционером и конденсатором?

  Разница между кондиционером и конденсатором заключается в том, что конденсатор является одним из основных компонентов внутри блока переменного тока. Блок переменного тока не может работать без конденсатора.

• Компрессор кондиционера и конденсатор — это одно и то же?

  Компрессор кондиционера является одним из основных компонентов внутри шкафа конденсатора. Компрессор отвечает за сжатие хладагентов, которые принимают газ низкого давления и сжимают его, поэтому он нагревается и готов к прохождению через змеевики конденсатора для выделения тепла.

Как работает конденсатор переменного тока?

Говоря о системах отопления, вентиляции и кондиционирования воздуха, конденсатор является одним из наиболее часто упоминаемых компонентов. Блок конденсатора переменного тока является частью наружного блока, в котором тепло отводится от хладагента внутри набора змеевиков. Здесь охлаждающая жидкость превращается из пара обратно в жидкость. Если конденсатор не работает, хладагент будет удерживать тепло, которое он унес из вашего дома, и ваш кондиционер не будет работать должным образом.

Чтобы понять, как работает конденсатор, вы должны знать, как он связан с остальной системой. Хладагент циркулирует в постоянном цикле, который выглядит следующим образом:

• Хладагент низкого давления проходит через змеевики испарителя и поглощает тепло из воздуха.
• Хладагент в газообразном виде поступает в компрессор, где превращается в жидкость.
• Тепло от теплоносителя отводится через вентилятор в конденсаторе, и процесс начинается снова.

Что происходит внутри конденсатора?

В то время как компрессор работает как электрический насос, конденсатор представляет собой набор змеевиков. Они находятся внутри наружного блока. Блок конденсатора переменного тока не перемещает воздух, как это часто считают, а предназначен для распределения хладагента. Он также содержит вентилятор, который обдувает змеевики воздухом, что помогает охлаждать конденсатор. Этот процесс не распределяет воздух в воздуховоде.

Конденсатор можно найти не только в центральной системе переменного тока. Он также встроен в оконный блок переменного тока. Здесь змеевики конденсатора расположены сзади рядом с вентиляционными отверстиями, через которые выходит горячий воздух. В сплит-системе конденсатор находится в наружном блоке вместе с компрессором (в бесканальной системе кондиционирования он также находится на улице). Змеевик испарителя расположен отдельно во внутреннем блоке.

Кондиционеры в автомобилях устроены немного иначе. Автомобильный конденсатор переменного тока расположен рядом с радиатором двигателя (и даже чем-то напоминает небольшой радиатор). Тем не менее, он работает так же, как и в других системах переменного тока.

Роль хладагента

Хладагент кондиционера — это то, что позволяет вашей системе HVAC обеспечивать обогрев или охлаждение. Переход от газа к жидкости позволяет ему поглощать тепло; снаружи конденсация позволяет хладагенту выделять тепло. Когда он попадает во внутренний блок, происходит испарение из-за более низких температур, взаимодействующих с более теплым воздухом. Этот процесс позволяет постоянному потоку прохладного воздуха дуть из ваших вентиляционных отверстий.

Формула хладагента менялась с годами. Фреон, или R-22, выводится из употребления в соответствии с Законом о чистом воздухе 1990 года, поскольку он содержит хлорфторуглероды, галоны, гидрохлорфторуглероды и другие синтетические химические вещества, разрушающие озоновый слой и способствующие загрязнению воздуха. Более новый хладагент, известный как R-410A, разработан как более экологичный, но его нельзя просто добавить в качестве замены R-22; AC должен быть модернизирован или заменен, чтобы использовать его.

Как узнать, работает ли мой конденсатор переменного тока?

Конденсатор обычно не виден. Единственным признаком того, что он работает, является постоянный поток прохладного воздуха. Но змеевики могут сломаться, а уплотнения изнашиваться, что приведет к утечке хладагента. Охлаждающая жидкость обычно не рассеивается внутри системы. Если прохладного воздуха стало меньше, вы видите конденсат или жидкость вокруг системы HVAC или слышите необычные шумы, вызовите специалиста для проверки на утечку.
