Вентиляционная труба для металлочерепицы: грибок, viotto, vilpe

Вентиляционный выход: что это такое и какие задачи решает?

Устройство

Кровельная вентиляция

Сквозная вентиляция

В чём отличия разных выходов для металлочерепицы?

Коньковая вентиляционная лента

Коньковые вентили KTV и P-KTV

Вентиляционный короб

Вентвыходы

Аэраторы

Вытяжки на крыше

Грибки

Какие бывают размеры?

110 мм

150 мм

180 мм

Критерии выбора вентвыхода для частного дома

Монтаж: этапы установки

Лучшие производители аэраторов в РФ

Viotto

Vilpe

Krovent

Технониколь

Татполимер

СНиПы и ГОСТы при монтаже выходов и проектировании

Рекомендации по обслуживанию и эксплуатации

Цены на монтаж и стоимость работ

Вентиляционный выход: что это такое и какие задачи решает?

Подкровельная вентиляция — это процесс естественного движения воздушного потока между паро- гидроизоляционным ковром и кровлей. Воздух поступает через специальные отверстия в районе карнизного свеса, а выводится сквозь элементы выхода, расположенные выше по скатам.

Вентиляционный выход — это точка вывода отработанного воздуха из подкровельного пространства. Это крайне важный элемент, обеспечивающий удаление влаги из промежутка между металлочерепицей и теплоизолятором. Он позволяет избавиться от конденсата, снизить температуру кровли, увеличить срок ее службы до максимума. Иначе защитное покрытие понемногу утратит свои свойства, металл начнет ржаветь. Кровля выйдет из строя за 2-3 года.

Кроме этого, возможность выводить влажный воздух обеспечивает рабочее состояние утеплителя. Влажный теплоизолятор не способен выполнять свои задачи, расходы на обогрев чердачного помещения возрастают в несколько раз. Кроме этого, влага начинает впитываться в деревянные детали стропильной системы. От этого древесина начинает гнить, результатом чего становится серьезный, весьма дорогой ремонт.

Устройство

Поскольку работа подкровельной вентиляции проходит в естественном режиме, точки выхода должны работать с максимальной эффективностью. Они представляют собой отверстия в кровле из металлочерепицы, расположенные в разных местах (на скатах и на коньке). С конструкционной точки зрения, вентиляционный выход подобен дымовой трубе. Она соединена с подкровельным пространством, а снаружи оснащена защитным колпаком. Он препятствует попаданию внутрь дождевой влаги, задуванию снега.

Существует большое число вентиляционных выходов разной формы. Они разработаны для монтажа на разные виды металлочерепицы и полностью соответствуют тому или иному типу рельефа. Все модели изготовлены из стали или из полимерных материалов. Стандартная форма — вертикальная труба высотой 500 мм, диаметром 110-160 мм, оснащенная проходным элементом и уплотнением. Максимально допустимая высота — 600 мм. Ограничение возникает из-за увеличивающихся ветровых нагрузок, а также давления снеговых масс — при сходе со скатов кровли они могут снести слишком высокую трубу.

В зависимости от ширины скатов, используют коньковые и кровельные точки выхода. Коньковые размещены на самой верхней линии ската, где вывод отработанного потока должен быть максимально эффективным. Однако, если ширина ската велика, пропускной способности коньковых элементы будет недостаточно. В таких ситуациях используют дополнительные, кровельные точки выхода. Они берут на себя некоторую часть нагрузки и позволяют обеспечить нормальный режим работы подкровельной вентиляции.

Кровельная вентиляция

Это точки вывода воздуха непосредственно из подкровельного пространства. Они обеспечивают только эффективность естественного движения воздушного потока, не затрагивая чердак. Такие элементы весьма эффективны в теплое время года, но зимой могут обледенеть из-за большого перепада температур выводимого воздуха и самой трубы. Влага начинает конденсироваться на ее внутренней поверхности и понемногу перекрывает проход, прекращая естественный воздухообмен.

Решением проблемы станет тщательный монтаж кровельного пирога. Если паро- и гидроизоляция уложены качественно, отсечка будет работать с должной эффективностью. В этом случае утеплитель сможет более качественно выполнять свои задачи и не допустит теплопотерь. Поток воздуха не будет нагреваться, и условия для образования конденсата на выходе исчезнут.

Конструкция кровельных выходов может быть разной. Есть модели стандартного типа — 50-сантиметровая труба, вертикально выведенная из кровли. Есть также низкие выходы, рассчитанные на работу в регионах с малым количеством снега. Ветровая нагрузка на них снижена, что способствует сохранению герметичности соединений металлочерепицы.

Сквозная вентиляция

Сквозная вентиляция работает не только с подкровельным пространством — она также проходит сквозь кровельный пирог и обеспечивает вентиляцию чердака. Это оптимальный вариант для мансарды, обеспечивающий постоянный воздухообмен.

Конструкция таких выводов гораздо сложнее из-за необходимости организации прохода сквозь утеплитель. Надо обеспечить герметичность теплоизолятора, иначе он начнет впитывать влагу и быстро выйдет из строя. Стоимость подобных моделей гораздо выше, чем у более простых кровельных элементов.

В чём отличия разных выходов для металлочерепицы?

Существует масса разновидностей вентиляционных выходов. Они разработаны для решения разных задач:

• совместимость с рельефом разных видов металлочерепицы
• адаптация к участкам установки (скат, конек, другие точки)
• учет внешних воздействий (ветровая и снеговая нагрузки)

Для совместимости с рельефом металлочерепицы изготавливают разные виды оснований. В них встроены трубы, которые между собой практически не разнятся (возможно лишь отличие в диаметре). Основные конструкционные особенности обусловлены спецификой участков установки — требования к выходам на кровле принципиально отличаются от коньковых элементов. Внешние нагрузки определяют высоту внешней части выхода — чем сильнее воздействия, тем ниже должен быть элемент.

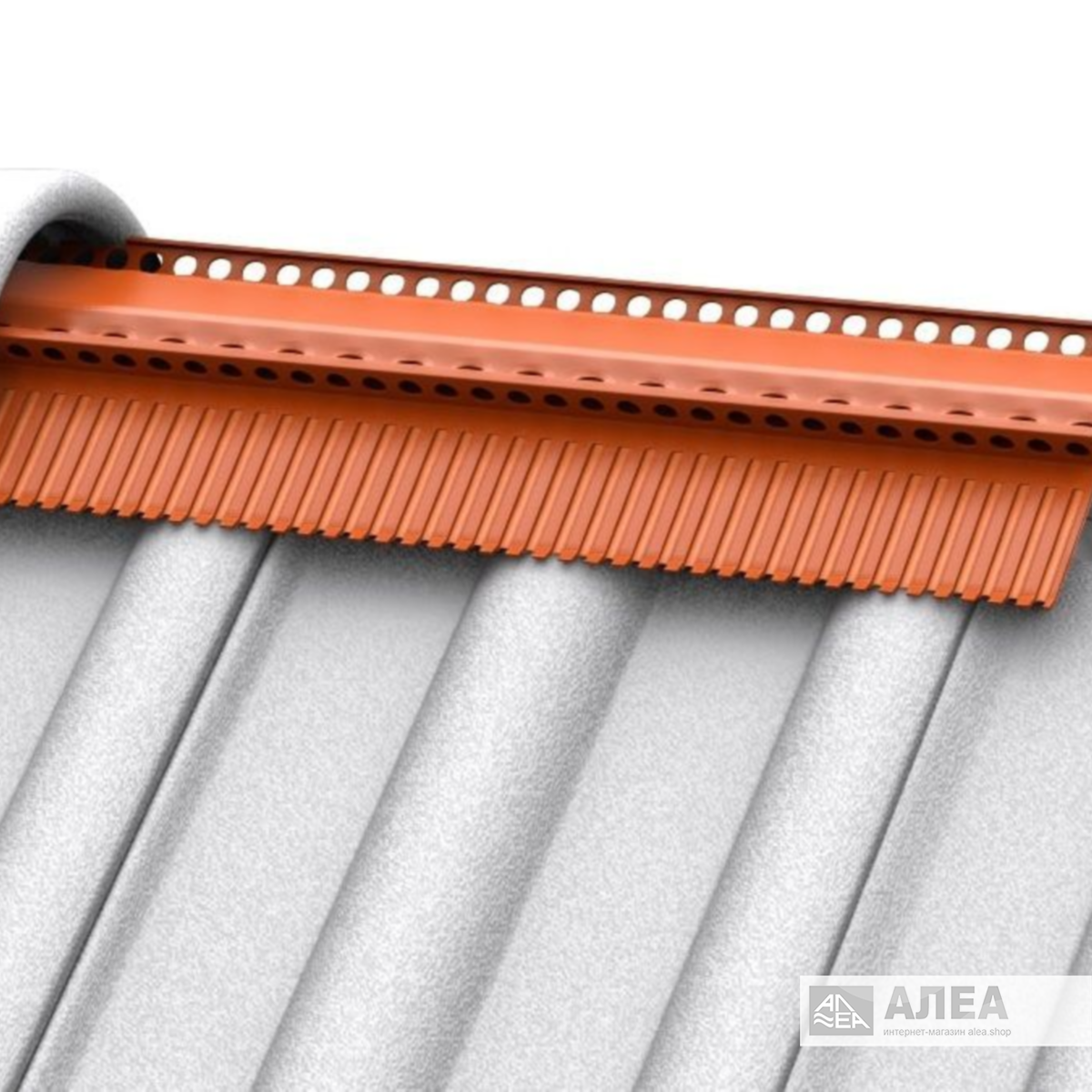

Коньковая вентиляционная лента

Коньковая вентиляционная лента (аэроэлемент) — это элемент герметизации линии стыка между скатами. Она проходит по всей длине конька и соединяет смежные плоскости кровли, отсекая возможность поступления внешнего воздуха, попадание дождевых капель или задувание снега в подкровельное пространство. Выход потока производится из торцовых участков конька. Если его длина слишком велика, устанавливают дополнительные промежуточные элементы.

Лента изготовлена из полипропилена, с алюминиевым усилением по краям. На металлические полосы с изнанки нанесен слой изобутилового клея, который обеспечивает надежное соединение ленты с краями металлочерепицы. Ширина ленты — от 25 до 31 см. для защиты от внешних воздействий над лентой устанавливают коньковые кровельные элементы.

Коньковые вентили KTV и P-KTV

Эти конструкции используются как промежуточные точки вывода отработанного воздушного потока из коньковой линии крыши. Отличие вентилей KTV P-KTV состоит в типе основания — первый тип рассчитан на установку на традиционные виды металлочерепицы (Ламонтерра и т. п.). Второй тип универсален, его можно использовать на всех видах металлочерепицы.

Конструкция коньковых вентилей состоит из двух элементов — внутреннего и внешнего. Первый представляет собой решетку, установленную на продолговатом отверстии в коньковой ленте. Через него происходит вывод отработанного воздуха. Внешняя деталь выполняет роль защиты от дождя и снега, а также используется как декоративный элемент оформления конька.

Вентиляционный короб

Вентиляционный короб — это род стального воздуховода, внутри которого уложены вентиляционные выводы. При этом, они могут иметь разное назначение — это могут быть элементы кровельной вентиляции, внутренней и сквозной, фановые трубы.

Примечательно, что вентиляционные короба служат лишь для более компактного размещения вентиляционных выходов. Они уменьшают количество дополнительных элементов на кровле, сокращают число кровельных проходов. Сами по себе короба не пропускают воздушные потоки, но обеспечивают внешнюю привлекательность крыши и защиту труб от избыточных ветровых или снеговых нагрузок.

Монтаж вентиляционных коробов представляет довольно сложную процедуру. Необходимо выполнить крупный кровельный проход, включающий все слои кровельного пирога. Также надо подвести к нему все вентиляционные трубы (как правило, этот вопрос решают еще на стадии проектирования систем). Подобные работы отличаются трудоемкостью и требуют участия квалифицированных специалистов.

Вентвыходы

Это традиционные вентиляционные трубы, установленные на кровле. Они могут быть соединены только с подкровельным пространством, или проходить сквозь пирог утепления и соединяться с любыми внутренними системами здания. Большинство подобных труб обеспечивают только подкровельную вентиляцию, для чего их приходится размещать по всей площади скатов. Конструкцию этих элементов мы уже рассматривали выше, поэтому повторяться нет смысла.

Аэраторы

Аэратор (дефлектор) — это элемент вывода отработанного воздуха из подкровельного пространства. Фактически, это еще одно наименование вентиляционного выхода любого типа. В продаже есть множество моделей, совмещенных со всеми видами рельефа листов металлочерепицы. Использовать несовместимые модели нельзя — основание, не соответствующее параметрам штамповки, создает щели, зазоры. Сквозь них в подкровельное пространство проникает влага, попадают грызуны или птицы.

Вытяжки на крыше

Это еще одно общее наименование элементов кровельной вентиляции. Оно объединяет разные виды вентиляционных выходов, высоких и низких, утепленных и обычных. Могут обеспечивать только вывод отработанного воздуха из подкровельного пространства, или являться конечной точкой вентиляционных систем всего дома. Кроме этого, они используются в качестве элементов фановых труб, осуществляющих соединение канализационных систем с атмосферой.

Грибки

Элементы вентиляционных систем, изготовленные по принципу «труба в трубе». Между внешним и внутренним диаметрами проходит поток приточного воздуха, а по внутреннему отводится вытяжной поток.

Грибки — это кровельные элементы, но для вентиляции именно подкровельного пространства они используются редко. Причиной этого является избыточный функционал элементов. Как правило, их подключают к автоматическим вентиляционным системам, работающим с потоками горячего и холодного воздуха и обеспечивающими вентиляцию помещений разного типа.

Какие бывают размеры?

Существует два основных показателя вентиляционных выводов:

• высота.
  Максимум — 600 мм, минимум — около 200 мм. С увеличением высоты возрастают ветровые и снеговые нагрузки, увеличивается риск нарушения герметизации кровельного полотна. Кроме этого, от высоты зависит допустимое расстояние от выхода до конька
• диаметр. От него зависит пропускная способность вентиляционного выхода. Чем больше диаметр, тем меньше выходов придется устанавливать на площади ската

Выбор высоты производится исходя из угла наклона скатов. Чем он круче, тем выше приходится делать вентиляционные выходы. Причина этого кроется в завихрениях воздуха, переваливающего через конек. Если труба слишком низкая, возможно задувание снега или дождя, а также движение воздуха в обратном направлении. Например, для выходов высотой 200 мм максимальное расстояние от конька не должно превышать 600 мм.

110 мм

Выход диаметром 110 мм обеспечивает сравнительно низкую пропускную способность. Его используют на скатах малого размера, где не требуется выводить большие объемы отработанного воздуха.

150 мм

Это вентиляционный выход, предназначенный для использования на скатах среднего размера. Угол наклона может составлять от 5° до 45°. Чем меньше наклон, тем больше надо выходов, поскольку перепад высот снижается.

180 мм

Вентиляционные выходы большого диаметра обеспечивают максимальную пропускную способность. Они могут использоваться на больших скатах, в том числе с малым углом наклона. Если угол наклона невелик, приходится выбирать выходные элементы с максимальной высотой трубы — так увеличивается перепад высот и усиливается тяга.

Критерии выбора вентвыхода для частного дома

Выбор вентиляционного выходя для крыши частного дома производится исходя из нескольких факторов:

• тип металлочерепицы. Основание аэратора должно точно соответствовать форме рельефа кровли, иначе добиться полной герметичности будет невозможно
• наличие в регионе сильных ветров. Этот показатель определяет высоту наружного участка вентвыхода. Если для данной местности типичны сильные ветра, частые шквальные порывы, следует выбирать модели с малой высотой подъема над кровлей
• снеговая нагрузка. Если на кровле могут собираться высокие сугробы, придется покупать элементы с большой высотой подъема над плоскостью кровли. При этом, надо учесть — любая подвижка снега на скользком полотне с полимерным покрытием может вызвать смещение или даже срыв вентвыхода

Это основные критерии выбора. Кроме них надо учесть цвет листов металлочерепицы, размер скатов (от него зависит диаметр труб), конструкцию (коньковые или скатные элементы принципиально отличаются друг от друга). для сравнительно небольшого дома можно вовсе обойтись без элементов выхода (как правило, ограничиваются установкой линейного аэроэлемента с выводом потока на торцах конька).

Монтаж: этапы установки

Установка проходных элементов проходит в несколько этапов:

• разметка и изготовление отверстия в кровле под проходной элемент. Для этого сначала высверливают четыре отверстия по углам, а затем просечными ножницами вырезают все остальное
• установка вентвыхода, выравнивание по вертикали
• закрепление на плоскости кровельного полотна с помощью саморезов и собственного липкого слоя (имеется не на всех моделях)
• обработка линии примыкания герметиком
• подключение трубы изнутри к вентиляционной системе дома (если требуется)

Если производится монтаж конькового аэратора, методика меняется:

• разметка и изготовление отверстия под нижний элемент в коньке
• изготовление отверстия под решетку в линейном аэроэлементе (в ленте)
• установка нижнего элемента, крепление саморезами к стропилам
• монтаж верхнего элемента с креплением к коньку

Установка вентвыхода любого типа подробно описана в прилагаемой инструкции. Перед началом работ надо ее внимательно изучить, чтобы не наделать ошибок.

Лучшие производители аэраторов в РФ

Производителей кровельной вентиляции в России довольно много. Наибольшей популярностью пользуются следующие фирмы:

Viotto

Компания базируется в Смоленске, выпускает широкий ассортимент элементов кровельной вентиляции. Все изделия адаптированы к эксплуатации в сложных климатических условиях России

Vilpe

Это финская компания, основанная в 1975 году. Ее специализация — разработка и изготовление вентиляционных систем для дома. В конце 2009 года было создано российское подразделение Vilpe Rus, что позволило расширить сеть дилеров и снизить цены на продукцию фирмы в нашей стране

Krovent

Это торговая марка, владельцем которого является известная российская компания «Техно Пласт». Это не просто производитель, но и разработчик элементов кровельной вентиляции. Компания располагает собственной инженерной базой, что позволяет ей создавать современные и эффективные элементы вентиляции

Технониколь

Российская компания, изготавливающая разные виды кровельных покрытий и других материалов. Элементы вентиляции — лишь малая часть ассортимента компании, но на их качестве это никак не сказывается

Татполимер

Компания из Казани, основанная в 2001 году. Выпускает массу видов продукции, среди которых есть элементы вентиляционных систем для жилых и промышленных зданий

Рассмотрены лишь самые известные компании. Есть и другие производители, выпускающие элементы вентиляции для металлочерепицы и других видов кровли.

СНиПы и ГОСТы при монтаже выходов и проектировании

Основным нормативным элементом, определяющим конструкционные особенности вентиляционных систем, является СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Точнее, его действующая редакция СП 60.13330.2020. Здесь изложены конструкции, методы монтажа, правила расчета и другие особенности всех используемых вентиляционных систем, в том числе кровельных.

Перечень ГОСТов, имеющих отношение к вентиляционным системам, гораздо шире. В первую очередь, учитываются требования ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях». Кроме этого, действует ГОСТ 21.602-2003 «Правила выполнения рабочей документации отопления, вентиляции и кондиционирования». Он используется в процессе создания проектной и рабочей документации. Также необходимо принимать во внимание нормативы, определяющие качество используемых материалов (например, ГОСТ 19904-90 или ГОСТ 19903-74, рассматривающие сортамент холодно- и горячекатанного листового металла).

Также необходимо учитывать внутриотраслевые нормативы и требования, определяющие методы монтажа кровельных покрытий. На каждый вид металлочерепицы имеется инструкция производителя, где подробно изложен порядок укладки и монтаж вспомогательных элементов (в том числе вентиляции).

Рекомендации по обслуживанию и эксплуатации

Вентиляционные выходы не требуют особого обслуживания. Требования к ним примерно те же, что и к основному кровельному полотну — периодически требуется очистка от мелкого мусора, полив водой из шланга.

Процесс эксплуатации проходит без вмешательства владельца — естественная вентиляция действует самостоятельно и в регулировке не нуждается. Единственной проблемой могут стать ремонтные работы, которые проводятся при возникновении необходимости. Чаще всего дефектный вентвыход меняют на новый, но в некоторых случаях требуется лишь нанесение нового слоя герметика или усиление креплений за счет установки дополнительных саморезов.

Цены на монтаж и стоимость работ

Актуальные цены на монтаж в прайс-листе на нашем сайте.

Выход вентиляции для металлочерепицы: как установить вентиляционные трубы

Очевидно, что крыша над домом делается не на один десяток лет, и правильно выполненный выход вентиляции для металлочерепицы будет залогом ее качественного и длительного функционирования.

Этим самым можно предотвратить развитие нежелательных процессов, которые впоследствии могут повредить материалы кровельной конструкции.

Выход вентиляции для металлочерепицы

Правильное соотношение температуры и влажности воздуха в подкровельном пространстве – это и есть основная задача вентиляционной системы крыши, наличие которой обеспечит корректную работу крыши как единого комплекса.

Известно, что теплые воздушные массы поднимаются вверх, увлекая с собой влагу в парообразном состоянии. Если вентиляция металлочерепицы не обустроена, или она функционирует неправильно, влага, не имея выхода, скапливается в замкнутом пространстве и, достигая точки росы, конденсируется на элементах кровельной конструкции.

В связи с этим возникают угрозы следующего плана:

1. Конденсат, осевший на деревянную стропильную конструкцию крыши, может вызвать появление грибка и ее гниение, что впоследствии приведет к преждевременному разрушению.
2. Конденсат, осевший на металлических элементах кровли, провоцирует возникновение коррозии
   , что со временем приводит к потере их несущей способности и целостности.
3. Влага хорошо впитывается в кирпичные или бетонные элементы кровельных конструкций, что может провоцировать повышение их теплопроводности и в будущем привести к их разрушению;
4. Сконденсированная влага быстро пропитывает кровельный утеплитель, вследствие чего он полностью теряет свои свойства, преобразуясь из теплоизолятора в теплопроводник. Как следствие – увеличение затрат на обогрев и кондиционирование строения в соответствующие сезонные периоды.

Проблема, описанная в последнем пункте, является одной из ключевых, и может проявиться в самые короткие сроки.

Как обустроить вентиляцию скатной кровли – основные принципы

Схема монтажа вентиляционного выхода

Для того чтобы выпустить скопившиеся в подкровельном пространстве воздушные массы, а с ними и влагу, необходимо обеспечить поступление свежего уличного воздуха.

Эту задачу призваны выполнять вентиляционные трубы для металлочерепицы. В нижней части кровли из металлочерепицы обустраивают специальные продухи, сквозь которые холодный уличный воздух попадает в подкровельное пространство, выталкивая оттуда через выходы в коньковой области крыши из металлочерепицы скопившийся влажный воздух.

Такая циркуляция воздуха выполняет следующие задачи:

• Выводится скопившийся водяной пар, проникающий в подкровельное пространство из жилой части дома;
• Охлаждается поверхность металлочерепицы, что позволяет в зимний период избежать подтаивания снега и образования наледи и сосулек в области карниза крыши;
• Исключается перегрев кровли и подкровельного пространства от солнечного излучения в летний период.

Кроме вентиляционных выходов, из подкровельного пространства отдельно обустраиваются выходы для вентиляционных каналов из кухни, ванной комнаты и других помещений здания. Также индивидуально монтируется выход для вентиляции канализационного стояка.

Принцип действия непрерывных вентиляционных выходов

Вентиляционные выходы на поверхности кровли могут быть двух видов:

1. Точечные выходы – устанавливаются в области конька крыши с определенным шагом друг от друга. По своему виду они напоминают гриб. Их еще называют кровельными аэраторами. Также, они могут быть оснащены принудительными вентиляторами.
2. Непрерывные выходы – монтируются по всей длине конька и являются малозаметными, поскольку окрашены в цвет металлочерепицы и, в отличие от точечных выходов, не выступают над ее поверхностью.

Совет!

Во избежание попадания прямого дождя, сверху выходы закрываются декоративными колпаками, выполненными из металла или прочного пластика, и окрашенными в цвет металлочерепицы.

Как правильно смонтировать вентиляционный выход в металлочерепичной кровле

Для монтажа выходов в листе металлочерепицы необходимо проделать отверстие, через которое будет выведен вентиляционный канал. Во избежание протекания дождевой воды в этих местах необходимо использовать специальные заготовки (проходные элементы), которые поставляются в цвете металлочерепицы поставщиками кровельных материалов и комплектующих.

Метод монтажа вентиляционного выхода

Вентиляционный выход для металлочерепицы устанавливается по такому алгоритму:

1. Необходимое количество выходов – из расчета один на 60 м. кв. поверхности крыши.
2. Вентиляционный выход должен располагаться на расстоянии не ниже, чем 60 см от конька.
3. Если конструкция крыши сложная, с большим количеством изломов и пересечений, число выходных элементов необходимо увеличить.
4. Комплект поставки включает в себя шаблон, по которому намечают планируемое отверстие под вентиляционный элемент.
5. После того, как отверстие в металлочерепице проделано, требуется закрасить торцевую часть металла во избежание возникновения очага коррозии.
6. На силикон садится уплотнительное резиновое кольцо, после чего дополнительно крепится к кровле шурупами.
7. После того, как герметик высохнет, проходной элемент можно установить на свое место.
   Он также фиксируется шурупами. При монтаже проходного вентиляционного элемента следует пользоваться только специально предназначенными шурупами, входящими в комплектацию поставки.
8. С подкровельной стороны необходимо предусмотреть надежное примыкание гидроизоляционной и пароизоляционной пленки.

Совет!

Чтобы влага не попала в слой уплотнителя, необходимо в примыканиях гидроизоляции и пароизоляции к вентиляционной трубе дополнительно нанести силиконовый герметик.

Не стоит экономить на обустройстве правильной вентиляции подкровельного пространства. Ведь ее стоимость ничтожно мала по сравнению с теми затратами, которые могут потребоваться на восстановительные работы покрытия крыши металлочерепицей в будущем, если вовремя не защитить свою крышу от конденсата. Качественные комплектующие и ответственные исполнители, придерживающиеся правильной технологии монтажа вентиляции крыши – все это в комплексе позволит значительно продлить срок службы вашего дома.

Ломанко Вентс — TileRidge TRV4

TileRidge® невидимый и функциональный

Вытяжной вентилятор Lomanco® TRV-4 TileRidge® обеспечивает надлежащую и функциональную вентиляцию чердака для черепичных крыш (в настоящее время совместим с черепичными крышами высокого и среднего профиля «S» с коньковым столбом 2 x 6 дюймов). Превосходная конструкция TileRidge® с воздушным потоком обеспечивает превосходную защиту от непогоды без засоряющегося фильтра.

Особенности

TRV-4 изготовлен из прочного, прочного инженерного материала, который гарантирует долговечность, подкрепленную 30-летней гарантией с возможностью передачи. TileRidge® можно использовать с любым воздухозаборным клапаном, который обеспечит необходимое количество NFA для сбалансированной системы. Если возможно, Lomanco рекомендует использовать вытяжной клапан TileRidge® с впускным клапаном TileIntake® для полной системы вентиляции черепичной крыши

Установка

TileRidge® 9Конструкция и способ установки 0008 позволяют полностью скрыть вентиляционное отверстие под цокольной плиткой. Установка будет работать с строительным раствором или другим утвержденным материалом, блокирующим погодные условия. Поскольку вентиляционное отверстие установлено с каждой стороны коньковой стойки, чистая свободная площадь (NFA) составляет 9 квадратных дюймов с каждой стороны на погонный фут. Это соответствует 18 квадратных дюймов NFA на погонный фут установленной вентиляции. Нижняя встроенная петля позволяет устанавливать вентиль на крышах с уклоном от 2/12 до 8/12.

• Функции
• инструкции
• Литература
• Информация о модели

Lomanco® TileRidge® Модель TRV-4

• Информация о продукте WUI.
• Функциональная и скрытая вентиляция, установленная под цокольной плиткой.
• Превосходная конструкция воздушного потока с превосходной защитой от атмосферных воздействий и отсутствием засоряющегося фильтра.
• Прочная прочная конструкция.
• Нижний встроенный шарнирный фланец регулируется от 2/12 до 8/12 скатов крыши.
• Работает на S-образных черепичных крышах высокого и среднего профиля с коньковой опорой 2 x 6 дюймов.
• Самоцентрирующаяся конструкция с атмосферостойким соединением внахлест.
• Работает с строительным раствором или другим утвержденным материалом, защищающим от атмосферных воздействий.
• Свободная площадь 18 дюймов на погонный фут установленного вентиляционного отверстия. 9 кв. дюймов на сторону.
• Литые сливные отверстия, отверстия для гвоздей и торцевая заглушка.
• Линия отреза предусмотрена для длины двух стоп.
• Внутренний водяной щит.
• Специализированный материал гарантирует долговечность.
• 30-летняя передаваемая гарантия.
• Запатентованная конструкция.
• Это вытяжная решетка.

Lomanco® TileRidge® Exhaust Vent, вид в разрезе

Lomanco® TileRidge® Exhaust Vent, инструкции

Модель	Имя	Описание	Ссылка
ТРВ-4	ТайлеРидж	Конек для черепичных крыш
IV-9	Плитка	Воздухозаборник для черепичных крыш

Lomanco® TileRidge® Информация о вытяжном вентиляционном отверстии

Лит. №	Титул	Линейка продуктов	Ссылка
196	Ломанко Каталог	Все
394	Направляющая для вентиляции	Все
291	3 обязательных листовки	Все
193	Листовка «Зеленый путь»	Все
292	Комический буклет о вентиляции	Все
456	TRV-4 Вентиляционная решетка конька черепичной крыши	Плитка Ридж Вентс
457	Вентиляционная решетка IV-9 для черепичной крыши	Черепичная крыша
458	Листовка о проницаемости черепичной крыши	Черепичная крыша

Технические характеристики вытяжной вентиляции Lomanco® TileRidge®

Модель	ЛТХ. (футы)	NFA (внутр. 2 )	КТН. КОЛ-ВО	Вт. КТН. (фунты)
ТРВ-4	4	36	12 секций или 48 футов	20
IV-9	4	36	12 секций или 48 футов	20,25

Copyright 1999 — 2022 Lomanco, Inc. Вентиляционная система «два в одном» для металлической кровли

Требуются дистрибьюторы

– Полная система вентиляции конька
– Установки оголовка
– Установки перехода крыши 90 292
– Состояние вальмы крыши

Компания Custom Metal Components, Inc. представляет

ЕДИНСТВЕННАЯ ГАРАНТИРОВАННАЯ ВОДОНЕПРОНИЦАЕМОСТЬ
ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ И ЗАКРЫТИЕ «ДВА В ОДНОМ»

EZ Vent Air Flow

Характеристики EZ Vent-N-Closure

90 002 https://ezventnclosure. com/wp-content/themes/salient/css/fonts/svg/arrows_question.svg

Зачем вентилировать здание?

Простая установка для непрерывной вентиляции конька металлической крыши.

Подробнее

https://ezventnclosure.com/wp-content/themes/salient/css/fonts/svg/arrows_circle_check.svg

Преимущества
EZ-Vent-N-Closure

Прошел испытание на скорость дождя 110 миль в час с безупречными результатами.

Узнайте больше

https://ezventnclosure.com/wp-content/themes/salient/css/fonts/svg/arrows_info.svg

Узнайте, как
Происходит вентиляция

Устраняет затраты ly Закрывается в условиях вальмовой крыши и оставляет чистую линию крыши.

Подробнее

Доступны размеры для всех областей применения

Наш водостойкий металлический коньковый люк имеет встроенную пенопластовую заглушку. Идеально подходит для стоячего шва, r-панелей, ag-панелей и гофрированных панелей. Мы также производим индивидуальные размеры профилей, которые подходят для большинства других кровельных панелей. Другие системы закрытия коньковой вентиляции требуют гораздо большего количества компонентов, чтобы конкурировать со 100% водонепроницаемой системой вентиляции металлической крыши EZ Vents.

СВЯЖИТЕСЬ С НАМИ

Поддерживаемые типы крыш

Эффективная вентиляция с помощью EZ Vent-N-Closure

Устранение неисправности пенопласта для вентиляционных отверстий конька металлической крыши

Компания Custom Metal Components Inc. создала инновационный продукт, предназначенный для полного устранения неисправности пенопласта при одновременной вентиляции конька. Наш продукт называется EZ Vent-N-Closure. Эта запатентованная конструкция состоит из низкопрофильного непрерывного вентиляционного отверстия, которое полностью скрыто металлическим коньком, который идет на каждую металлическую крышу.

Ваш успех — это

Наш успех

Решение проблем монтажников металлических крыш.
