Котел из трубы для бани: чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Содержание

Вертикальная печь для бани из трубы своими руками: инструкция, советы, фото

Это вид печи очень простой в изготовлении, чем любые другие. У нее есть внешне сходство с буржуйкой. Материалом для создания вертикальной печи для бани из трубы своими руками являются обычные стальные трубы определенного диаметра с толстыми стенками. Состоит печь из отделения для топки, отсека для закладывания камней и специального бака для нагрева воды.

Свернуть

  • Что нужно для сборки печи?
  • Схема и чертеж
  • Инструкция по сборке
  • Видео-инструкция по сборке улучшенной версии
  • org/ListItem»>Обустройство дымохода
  • Преимущества и недостатки
  • Важные советы
  • Пробная топка

Что нужно для сборки печи?

Сталь, из которой изготовлена труба, не должна быть легированная и высокоуглеродистая. Такой материал негативно сказывается на сварочных швах. После их проварки и последующего остывания могут появится трещины, что приведет к деформации печи. Самый подходящий вариант марки стали — это Ст10 и Ст20.

Нужно определить точные размеры вертикальной печки для бани из трубы своими руками, исходя из размеров самого помещения. Идеальные габариты трубы для бани:

  • диаметр — 50-55 см;
  • толщина — 0,8-1,2 см.

Нужный материал:

  1. стальная труба, диаметром 50-65 см, длиной 120-150 см и толщиной стенок 0,8-1,6 см, для водяного бака и топки;
  2. другая, диаметром 35 см с толщиной стенок 0,5-0,8 см для закладывания камней;
  3. еще одна, диаметром 12-15 см и толщиной стенки 0,2-0,4 см, для дымохода;
  4. порезанная арматура из низкоуглеродистой стали для колосников, диаметром 1,2-2,0 см и длиной 50 см;
  5. шнур асбестовый — понадобится для уплотнения дверок;
  6. металлический лист для дверок, толщиной 0,4 cм;
  7. ручки на дверцы;

Необходимые инструменты:

  • электросварочный аппарат;
  • слесарные инструменты;
  • дрель и болгарка.

Почему актуально изготавливать вертикальную банную печь своими руками из трубы 530 мм со стенкой, толщиной в 0,6 см? Труба данного диаметра прошла испытание гидроопрессовкой. Это поможет создать печь без дырок и прогаров.

к содержанию ↑

Схема и чертеж

Перед началом работы нужно создать чертеж и изучить схему конструкции печи. Он поможет избежать ошибок в сборке. Для его составления понадобятся необходимые навыки в геометрии.

На схеме показаны основные части печки:

Пример чертежей вертикальной печи для бани:

Здесь являются важными длина и ширина топки. Важна ее высота, на которой будет присутствовать люк для нагрузки горючего и окно, которое ведет к каменке.

к содержанию ↑

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

  1. Дно трубы заваривается заготовкой ли листового металла.
  2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
  3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
  4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 900.
  5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
  6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
  7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
  8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
  9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
  10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
  11. Главная труба является стенкой для бака для нагревания воды.
  12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
  13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
  14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
  15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
  16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.

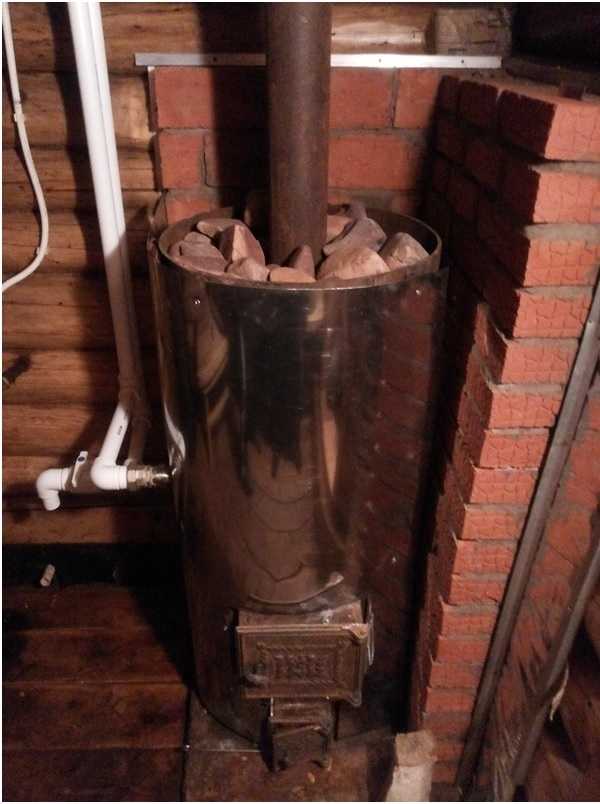

  17. В итоге должна получиться вот такая печь:

к содержанию ↑

Видео-инструкция по сборке улучшенной версии

Видео-инструкция по сборке вертикальной печи для бани из трубы (модифицированный вариант):

И еще один способ:

к содержанию ↑

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания.

Они бывают трех видов:

  1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
  2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
  3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

  • Перед установкой нужно обозначить место для проделки отверстия.
  • На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
  • Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

к содержанию ↑

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

  • экономия денежных вложений;
  • металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
  • достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
  • округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
  • быстрый прогрев помещения менее чем за 1 час;
  • металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
  • цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

к содержанию ↑

Важные советы

  • Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
  • Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
  • После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
  • Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
  • Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
  • Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

к содержанию ↑

Пробная топка

  1. Перед использованием печи нужно провести пробную топку, которая испытает всею конструкцию на герметичность сварных швов.
  2. Открывается заслонку и поддувало. После делается небольшая закладка из дров и поджигание. Закрывается дверь и делается подача кислорода в верхний отсек.
  3. Прослеживается полной прогревание, присутствие тяги и проверка герметичности швов.

Вот так дешево и практично изготавливается данная печь для бани. Позволить себе такую простую роскошь может каждый человек.

горизонтальная самодельная печка, как сделать

Содержание:

Коротко о печах из труб
Вертикальная печь из трубы
Горизонтальная печь из трубы

Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение — печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.


Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.


Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

  • Сварочный аппарат;
  • Электроды для сварки металла;
  • Инструмент для резки металла, например, болгарку;
  • Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
  • Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
  • Два листа металла толщиной в 10 мм;
  • Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
  • Арматуру;
  • Колесник;
  • Врезной металлический кран;
  • И 4 комплекта дверных петель.


Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

  1. Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.
  2. Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
  3. Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
  4. Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
  5. Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: «Как сделать сетку на трубу для камней в бане – теория и практика»). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
  6. Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: «Как сделать и установить бак на трубу для бани – практические рекомендации»). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
  7. Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

  • Основная труба должна быть длинной в 75 см и диаметром в 53 см;
  • Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.



Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

  1. Расположите трубу горизонтально и приварите к ней ножки;
  2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
  3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
  4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
  5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
  6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.
