Почему тухнет газовый котел – причины и следствия

Содержание:

1. Виды газовых котлов
2. Неисправности котельных агрегатов
   • Котел не запускается
   • Затухание горелки
   • Если котел не набирает температуру
   • Котел не отключается

Газовые котлы – наиболее экономичный, простой в монтаже и последующей эксплуатации вид теплогенераторов, используемых в автономных системах отопления. Однако, как и любое инженерное оборудование, газовые котлы могут иногда выходить из строя, и наиболее распространенным типом неисправности является самозатухание горелки. Чтобы понять, почему тухнет газовый котел или выяснить причину других неполадок, необходимо знать о разновидностях котлов и принципах их работы.

Виды газовых котлов

По типу установки котлы делятся на агрегаты настенные и напольные.

Напольные газовые котлы характеризуются большей мощностью, а значит возможностью отапливать большие площади помещений, большими сроками службы, связанными с тем, что теплообменники для таких теплогенераторов изготавливаются из стали или чугуна.

Для напольных котлов требуется отдельное помещение – топочная.

Напольный газовый котел

Настенные котлоагрегаты более компактны и имеют меньший вес, что позволяет устанавливать их на стены помещений. Этот вид генераторов тепла характеризуется ограничением по мощности, меньшим сроком службы, повышенными требованиями к качеству очистки теплоносителя и подогреваемой воды. Неисправности газового котла могут быть различными в зависимости от типа установки.

Настенный газовый котел

По конструкции котлы подразделяются на одноконтурные, используемые только в целях отопления помещений, и двухконтурные, предназначенные, кроме отопления, для подогрева горячей воды.

По типу удаления продуктов сгорания теплогенераторы оснащаются системами с естественной или принудительной тягой. В первом случае агрегаты подключаются к традиционному дымоходу, который выводится на крышу здания, и отработанные газы выбрасываются за счет естественной тяги. Чтобы ее обеспечить, вентиляционные каналы устраиваются по определенным правилам.

Одно из них – верхний уровень дымовой трубы должен быть расположен выше конька крыши не менее чем на 500 мм, или на одном уровне с ним при определенных расстояниях от конька. Причиной того, почему задувает газовый котел, может быть невыполнение этих условий. Котельные агрегаты с естественной тягой оборудуются открытыми камерами сгорания или атмосферными горелками, воздух для горелки при этом забирается изнутри помещения.

Во втором случае котлы оснащаются коаксиальным дымоходом, представляющим собой конструкцию «труба в трубе», которая выводится наружу через стену помещения. По внешней трубе с улицы поступает необходимый для поддержки горения воздух, по внутренней трубе выводятся продукты сгорания. В котлоагрегатах с принудительной тягой устанавливаются закрытые камеры сгорания.

Традиционная и коаксиальная системы удаления газов

И, наконец, по способу обеспечения циркуляции теплоносителя котлоагрегаты делятся на энергозависимые и энергонезависимые. В энергозависимых котлах имеются циркуляционные насосы, работающие от электросети исоздающие давление в отопительной системе. Кроме того, энергозависимые котлы оснащаются сложной автоматикой, контролирующей и поддерживающей установленные режимы работы, в том числе электронной системой розжига. Энергонезависимые теплогенераторы не требуют подключения к электрическим сетям, а движение теплоносителя происходит за счет естественных перепадов давления в результате его нагрева. Розжиг энергонезависимых котлов может производиться с помощью пьезоэлемента, нажатием кнопки.

Неисправности котельных агрегатов

Основные неисправности газовых котлов:

• котел не запускается;
• затухание горелки;
• газовый котел не набирает температуру;
• котел не отключается.

Котел не запускается

Если газовый котел вообще не запускается, причины могут быть следующие:

• вышла из строя электронная или ручная система розжига;
• может отсутствовать напряжение в электросети;
• прекращение подачи газа или закрытый вентиль на трубе подачи;
• недостаточное или избыточное давление газа в сети;
• засор форсунок горелки.

Блок автоматического управления котла

Так как любые газовые агрегаты относятся к сложному техническому оборудованию, представляющему опасность при неправильной эксплуатации, делать ремонт газовых котлов своими руками, кроме некоторых простых случаев, не рекомендуется. Ремонт или замену систем розжига, прочистку форсунок горелки в этом случае должны осуществлять специалисты, имеющие специальные допуски надзорных органов. Повреждение отверстий форсунок при чистке может вызвать в дальнейшем такое явление, как отрыв язычков пламени от горелки, что приводит к автоматическому отключению.

Недостаток или избыток давления газа в сети может быть вызван неисправностью арматуры, газового счетчика и т.п., здесь также выяснить точную причину может специалист газовой компании.

Затухание горелки

Возможные причины затухания горелки в процессе работы или сразу после включения, то есть когда газовый котел не зажигается, могут быть следующие:

• недостаточная, избыточная или обратная тяга;
• неисправен датчик тяги;
• плохой контакт термопары;
• отключение или скачки электроэнергии в сети, к которой подключен энергозависимый котел;
• разгерметизация соединений подводящего газопровода.

Причины, связанные с тягой, касаются котлов с открытой камерой сгорания и естественной системой удаления отработанных газов, хотя эффект задувания пламени горелки порывами ветра может проявляться и в коаксиальных дымоходах. Все современные котлы оборудованы датчиками тяги, которые срабатывают при недостаточной тяге и автоматика гасит горелку. При избыточной тяге увеличивается скорость вытяжки продуктов сгорания, что вызывает срыв пламени с горелки, вот почему гаснет газовый котел – автоматика в этом случае также перекрывает поступление газа. Обратная тяга или задувание воздуха через дымоход может происходить при сильных порывах ветра, при этом пламя в горелке гаснет.

При открытой камере сгорания проверить недостаток тяги легко – для этого нужно поднести зажженную спичку к отверстиям, через которые воздух из помещения поступает в атмосферную горелку. Если тяга нормальная, язычок пламени должен быть направлен внутрь корпуса и ровно гореть. Избыток тяги можно определить по слишком интенсивному сгоранию газа, почему и гудит в этом случае газовый котел, а цвет пламени горелки становится очень светлым, практически бесцветным.

Если к заборнику воздуха поднести зажженную спичку, то ее пламя сразу погаснет.

Высота дымохода над кровлей

Проблемы с тягой возникают из-за несоблюдения правил при сооружении и эксплуатации дымоходов – недостаточной высоте над кровлей или наоборот, слишком большой высоте, нарушении герметичности металлической части дымохода, попаданием в дымоход посторонних предметов. Еще одна причина нарушения тяги – когда образуется конденсат на трубе газового котла. Это происходит из-за того, что горячие водяные пары, присутствующие в отработанном воздухе, поднимаются по дымоходу и постепенно охлаждаясь, вызывают выпадение капелек конденсата. В холодное время года конденсат замерзает, что приводит к обледенению и уменьшению просвета канала дымохода.

Что делать, если задувает газовый котел, недостаточная или избыточная тяга в дымоходе? Проблемы с тягой можно решить самостоятельно – прежде всего, выяснить характер нарушений, а затем нарастить дымоход при недостаточной тяге, уменьшить его длину при избыточной, прочистить от засорений и наледи. Также самостоятельно с помощью мыльной воды можно определить места разгерметизации металлической части дымохода и изолировать их.

Неисправность датчика тяги легко определяется следующим способом – клеммы датчика необходимо замкнуть и попробовать разжечь горелку котла. Если котлоагрегат нормально заработал, значит, датчик неисправен и требуется его замена.

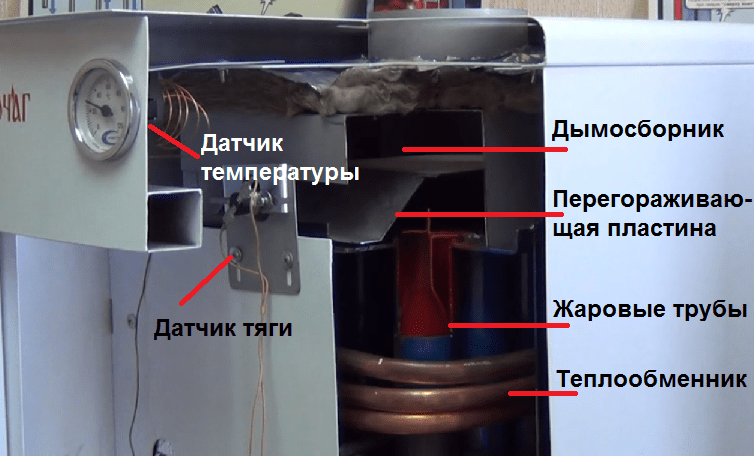

Датчик тяги

Для того чтобы предотвратить отключение котла из-за возможных скачков напряжения электроэнергии для энергозависимых котлов, необходимо установить на подводящих электросетях стабилизатор, выравнивающий подобные перепады. Одна из причин затухания пламени горелки сразу после включения – плохие контакты термопары, присутствующей в автоматике всех котлов. Контакты термопары можно прочистить самостоятельно.

Если котел не набирает температуру

Если газовый котел работает, но температура теплоносителя не достигает требуемого уровня, причины могут быть в следующем:

• недостаточный приток воздуха, необходимого для поддержания нормального процесса горения. При работе котлов с атмосферной горелкой, установленных в топочных, в нижней части дверей, ведущих в эти помещения, должны быть отверстия или решетки;
• проблемы с тягой из-за неправильно устроенного дымохода или его засорения;
• неполадки самого котлоагрегата – не работает циркуляционный насос, вышли из строя отдельные элементы автоматики;
• упало давление в системе отопления из-за разгерметизации, недостаточного объема теплоносителя, засора трубопроводов частицами грязи, минеральных отложений;
• воздушные пробки в приборах отопления;
• если котел двухконтурный, слишком много энергии забирает система горячего водоснабжения.

Некоторые неполадки, такие, как нарушения тяги или недостаток притока воздуха, можно исправить самостоятельно, но решение других, связанных с работой самого котельного оборудования и системы отопления лучше доверить специалистам.

Котел не отключается

В некоторых случаях неисправности отопительного оборудования заключаются в том, что газовый котел не отключается – почему это происходит? Газовые котлоагрегаты, работа которых регулируется автоматически, отключаются, когда температура в помещении достигает заданной величины. Температурный режим определяется с помощью установленного в агрегате термостата, а отключает котел процессор, встроенный в электронную плату управления. Если котел не отключается, то значит вышла из строя плата или термостат.

Существуют и некоторые другие неполадки с отопительным оборудованием, например, когда стучит газовый котел. Это может происходить по разным причинам – при попадании мусора через дымоход в камеру сгорания, в случае использования вместо воды в качестве теплоносителя других жидкостей, воздушных пробках в системе, низком давлении. В любом случае самостоятельно установить причину будет затруднительно, поэтому следует обратиться в компанию, обслуживающую газовое оборудование.

Ниже можно посмотреть, какие неисправности могут быть у настенного газового котла:

Не забудьте оценить статью:

гаснет напольный котел отопления Лемакс в частном доме, причины неполадки запальника в аогв

Для оперативного решения проблем с отоплением в частном доме стоит разобраться, почему тухнет газовый котел. Иногда это случается, когда из-за сильного мороза трубы промерзают и вся система выходит из строя. Мелкие неполадки можно исправить самому, еще до приезда мастера.

Содержание

1. Из-за чего отключается газовый котел
2. Слишком низкая или высокая мощность при подключении котла
3. Фильтр горелки засорился
4. Поломка термопары или электромагнита
5. Исчезла тяга
6. Обратная тяга при задувании ветра в дымоход
7. Неполадки из-за плохого монтажа частей котла
8. Советы по починке
9. Обзор

Из-за чего отключается газовый котел

Современное газовое оборудование снабжено системой автоматического выключения при нарушениях режима работы.

В России газовые хозяйства активно рекомендуют котлы АОГВ. Это оборудование использует газовые клапаны итальянского или американского производства. Надежная автоматика отключает котел при малейших отклонениях.

Также на котлах есть дисплей, на котором горит код ошибки. Он указывает только на следствие, но не на причину неисправности.

Основные коды часто применяемых котлов (Baxi, Bosch, De-Dietrich, Vaillant, Viessmann, Electrolux, Protherm):

1. Е01, Е04 – ошибка розжига.
2. А02 – неисправность термостата (из-за засора теплообменника).
3. Е03 – нет тяги.
4. Е22 – падение напряжения в сети.
5. Е40–43 – засорился дымоход.

Котлы типа Лемакс напольный не имеют индикаторного табло, но не подключаются к электрической сети и не зависят от перепадов напряжения.

Есть несколько основных причин, почему тухнет газовый котел, не включается совсем или постоянно гаснет.

Причиной может быть засор форсунки.

Слишком низкая или высокая мощность при подключении котла

Мощность котла очень важна. Она должна соответствовать отапливаемой площади. Если ее недостаточно, в доме будет холодно. Но эта величина не должна быть и слишком большой, иначе котел будет очень часто запускаться и останавливаться, быстро выйдет из строя.

Для предотвращения неисправности нужно правильно рассчитать мощность агрегата. При толщине стен в 2 кирпича и высоте потолков 2,7 м ее выбирают из расчета 1кВт на каждые 10 м² отапливаемой площади.

Фильтр горелки засорился

Иногда газ к горелке поступает плохо или совсем не подается из-за засорения форсунки, фильтров или трубок, подводящих топливо. Виноваты в этом частицы плохо очищенного газа. Детали, подводящие газ к горелке, нужно регулярно очищать (каждый год перед началом отопительного сезона). Для этого используют тонкую проволоку, ручной пылесос.

Поломка термопары или электромагнита

Поджиг горелки происходит тогда, когда термопара дает команду электромагнитному клапану, т.к. температура среды понизилась. Когда одна из этих деталей сломана, фитиль не поджигает горелку. Наличие повреждения проверяют с помощью тестера.

Термопару аккуратно отсоединяют. Затем, удерживая пусковую кнопку, включают запальную горелку и замеряют напряжение между выводами. Оно должно находиться в пределах 10–50 мВ.

Неисправность устраняют путем замены детали.

Исчезла тяга

Продукты горения выходят в дымовую трубу, в которую иногда попадают посторонние предметы – птичьи гнезда, мусор и т.п. Котел отопления может выключаться из-за отсутствия тяги.

Проверить наличие тяги легко, поднеся зажженную спичку к окошку возле горелки. Если огонь отклоняется в ее сторону, тяга есть.

Далее разбирают оголовок дымохода, открутив крепеж. Подносят зажженную спичку к выходу трубы и также проверяют наличие тяги по отклонению огня.

Обратная тяга при задувании ветра в дымоход

Иногда неправильный монтаж дымовой трубы приводит к тому, что воздух с улицы поступает в дом – обратная тяга тушит горелку. Высота дымохода зависит от его мощности, окружающих строений, конструкции крыши. Он должен возвышаться над домом.

Обратную тягу из-за близлежащих строений устраняют путем установки дефлектора (козырька), ограждающего трубу.

В сложных ситуациях надо обратиться к специалисту.

Неполадки из-за плохого монтажа частей котла

Газовый котел – сложная система, и его правильный монтаж имеет огромное значение.

Основные ошибки сводятся к следующему:

1. Неправильно установлен фильтр-грязевик (в вертикальный отрезок трубы или отводом вверх).
2. Отсутствует стабилизатор напряжения. Автоматика зависит от электричества.
3. Клапан для сброса воды при монтаже группы безопасности не установлен в ту же сторону, в которую сориентирован манометр группы безопасности.
4. Отводной патрубок трубы, ведущей к дымоходу, стоит неплотно, поэтому не обеспечивает хорошей тяги.

Советы по починке

Перед вызовом мастера нужно:

1. Внимательно изучить инструкцию и проверить установленные настройки котла. Индикаторная панель подскажет, где искать неполадки.
2. Визуально осмотреть агрегат и проверить тягу.
3. Проверить исправность предохранителей, сняв переднюю панель. При необходимости заменить сгоревший элемент.
4. Очистить форсунку, фильтр и подводящие трубки от окислов.

Если эти мероприятия не привели к результату, лучше обратиться к специалисту. Самостоятельное устранение более сложных неполадок может привести к неприятным последствиям.

Обзор

купить в интернет-магазине Каминдом.ру —

Уважаемый владелец котла «Премиум

Страница 3

• Фото
• Текст

Премиум-М Б. 1.03 9000 6

3

Уважаемый владелец премиум котла !

мы благодарим вас за выбор продукции бренда

lemax

. эффективный котел, который

При правильной установке, эксплуатации и обслуживании он снизит расходы на отопление вашего дома и прослужит вам долгие годы.

«Лемакс»

— торговая организация федерального уровня в области отопительного оборудования

горнодобывающая, обеспечивает потребителей в россии и снг стальными, чугунными и настенными котлами, газовыми водонагреватели и другие сопутствующие товары.

«Лемакс»

— лидер российского рынка бытовых газовых котлов (по данным независимого

моего британского экспертного агентства BSRIA, российского консалтингового агентства Amiko). Компания работает на рынке более 20 лет.

«Лемакс»

— имеет собственную современную производственную базу, имея в

современный завод по производству бытового отопительного газа 9 0019

котлы

.

«Лемакс»

— единственный в России производитель отопительного оборудования

Ваниа на которых работают роботы это высокотехнологичные итальянские и немецкие станки. ждем ваших отзывов и предложений на сайте компании

www.lemax-kotel.ru

.

Газовые котлы Лемакс Патриот

Завод Лемакс, основан в 1992 в Таганроге прочно заняла свою нишу среди маститых производителей газового отопительного оборудования.

Продукция собирается на основе импортных деталей в сочетании с агрегатами собственной сборки. … Серия «Патриот» – это напольные газовые котлы, предназначенные для нагрева теплоносителя в контуре отопления.

Помимо нагрева теплоносителя, котлы Патриот выполняют функции конвектора, циркулирующего нагретого собственным теплом воздуха внутри помещения. Главной особенностью агрегатов является энергонезависимость, которая сразу отсекает все сложности с подключением электроснабжения, опасения остаться на морозе без отопления, необходимость оплачивать счета и т.п.

Отсутствие связи автоматически исключает наличие сложных и ненадежных электрических устройств, электронных плат и других деталей, зависящих от качества напряжения.

Это упрощает конструкцию, убирает дорогие и хрупкие элементы, делая котлы устойчивыми к внешним факторам. .

Такие особенности позволили производителю сформировать привлекательную ценовую политику для потребителей, что быстро вывело продукцию Лемакс на передовые позиции по популярности и популярности.

Внимание, читать, стоп

Страница 4

• Изображение
• Текст

4

Премиум-М Б. 1.03 90 006

Содержание

1.

ОБЩИЕ УКАЗАНИЯ …………… …………………………………………………………………………… 5

2.

КОМПЛЕКТАЦИЯ ………………………………… ……………………………………………………………. пять

3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………………… 5

4.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ …………… …………………………………………………………….. 8

5.

КОНСТРУКЦИЯ КОТЛА …………………………………………………………………………………………………………… …………………………………………… 9

6.

УСТАНОВКА, ПОДГОТОВКА К РАБОТЕ ………………………………………………………… …………… 10

7.

ПОРЯДОК РАБОТЫ ………………………………………………………………………………………. четырнадцать

8.

ПРАВИЛА ЭКСПЛУАТАЦИИ, ОБСЛУЖИВАНИЯ ………………………………. шестнадцать

9.

ГАРАНТИЯ …………………………………………………………………… 16

10. ПРАВИЛА УПАКОВКИ, ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ ………… ………………………… .. 17 11. Сертификат принятия …………………………………………………………………………… 18 12. Возможна НЕИСПРАВНОСТИ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ……………………………….. 18 13. ПРИМЕЧАНИЯ К ЕЖЕГОДНОМУ ТЕХНИЧЕСКОМУ

И ПРОФИЛАКТИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ …………………………………………………… 19

14. КОНТРОЛЬНАЯ КАРТА ДЛЯ УСТАНОВКИ КОТЛА ………………………………………… ……… .. 20 15. Сервисные центры …………………………………………………………………………………………… 22

Внимание, Читать !

при покупке котла необходимо убедиться, что его мощность соответствует проекту по отоплению вашего помещения.

котел Lemax премиум серии эффективно работает в открытых и закрытых системах отопления, с циркуляционным насосом и без него.

при заполнении или подпитке системы отопления давление воды не должно превышать 2,0 кгс/см 05 предохранительный клапан 1,5 -1,7 кгс/см

2

на расстоянии не более 150 мм

от точки подключения крана заполнения системы отопления.

Не устанавливайте запорные устройства на сигнальной трубе в открытой системе отопления.

Запрещается подпитка системы отопления при работе основной горелки и при температуре воды в теплообменнике более 50°С.

Настоятельно рекомендуем строго соблюдать требования по помещение для установки котла и требования к конструкции и изоляции дымохода.

Не рекомендуется эксплуатировать котел при температуре теплоносителя ниже 50°С.

при покупке котла попросите у дилера заполнить талон гарантийного ремонта. проверить комплектность и товарный вид котла.

Котел можно транспортировать только в вертикальном положении.

СТОП

СТАЛЬ ГАЗОВЫЙ КОТЕЛ «LEMAX» СЕРИИ «ПРЕМИУМ» С АВТОМАТИКОЙ 820 NOVASIT

СТАЛЬ СТАЛЬ LEMAX PREMIUM 7,5 N С АВТОМАТИЗАЦИЯ NOVA 820 SIT

Подробнее

Дополнительные преимущества:

• Регулятор температуры размещен на передней панели котла с обозначением температур, что позволяет точно подобрать оптимальный температурный режим;
• Подключение комнатного термостата, с помощью которого можно регулировать температуру котла в зависимости от температуры в помещении;
• Работает совместно с турбонасадкой Lemax для принудительного отвода отработавших газов;
• Система плавного пуска.

Характеристики:

Перед использованием котла прочтите …

Страница 5

• Изображение
• Текст
900 12

Премиум-М Б. 1.03

5

1.

ОБЩИЕ УКАЗАНИЯ

1.1. Прочтите данное руководство перед использованием котла.

эстом.

1.2. монтажные работы, обучение эксплуатации, ввод в эксплуатацию, профессионал

лактик техническое обслуживание и ремонт котла осуществляются специализированной организацией и местным управлением газового хозяйства в соответствии с «Правилами безопасности систем газораспределения и газопотребления», утвержденными Гостехнадзором РФ , и строительных норм и правил СНип 11-35-76; СНип 2.04.05-91 Госстроя РФ, согласно проекта на установку котла и обязательное заполнение карты контроля.

1.3. Собранный котел может быть введен в эксплуатацию только после его приемки

газоэкспертами, инструктажа владельца и обязательного заполнения контрольного талона на монтаж (п. 21)

1.4. Проверку и чистку дымохода, ремонт и контроль системы водяного отопления

производит владелец котла. При замене старого котла с низким КПД на современный следует уделить особое внимание конструкции дымохода. При КПД котла ниже 80-85 % температура дымовых газов составляет около 200°С, что обеспечивает хорошую тягу даже при плохо изолированном дымоходе. С эффективностью 90% температура дымовых газов падает до 110-120°С, а при устаревшем дымоходе пропадает тяга, что приводит к срабатыванию автоматики и отключению котла. Статистика отказов показывает, что 94% проблем с котлами возникают из-за неправильно выполненного дымохода.

1.5. В помещении, в котором установлен котел, необходимо предусмотреть

естественную вентиляцию. Запрещается закрывать решетки вентиляционных каналов.

1.6. Использование котлов на опасных производственных объектах запрещается.

2.

НАБОР

2.1. Отопительный котел с установленной на нем газовой горелкой. 2.2. Упаковочные контейнеры. 2.3. Руководство по эксплуатации котла.

3.

технические характеристики

3.1. Котлы стальные отопительные премиум серии

предназначены для отопления и

ржаного водоснабжения квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией. котел соответствует всем требованиям безопасности и экологичности, установленным для данного вида продукции. ГОСТ 20548; ТУ 4931-011-24181354-2011.

3.2. Котлы работают на природном газе ГОСТ 5542-96 и поставляются в сборе

с газовой горелкой

3.3. Рабочее давление воды в системе отопления не более 2 кгс/см

2

, в закрытой системе

отопления необходимо установить систему безопасности с предохранительным клапаном на давление не более 1,5 -1,7 кгс/см

2

.

Серия Модели

Модельный ряд Patriot состоит из 6 моделей :

• Patriot 6 . .. Напольные газовые котлы мощностью 6 кВт. Предназначен для помещений площадью около 60 м2. Дополнительный нагрев за счет собственной конвекции повышает эффективность работы. Оптимальный вариант для обогрева небольшого частного или загородного дома, офиса.
• Патриот 7,5 … Газовые напольные установки предназначены для обогрева площадей до 75 м2. Рассеиваемая тепловая мощность 7,5 кВт. Хорошо показывает себя при обогреве квартир, небольших частных или загородных одноэтажных домов, офисных или производственных помещений.
• Патриот 10 … Агрегаты напольные газовые одноконтурные мощностью 10 кВт. Они способны отапливать дома или помещения площадью до 100 кв.м. Их отличает высокий КПД и низкий расход газа.
• Патриот 12,5 … Мощность установки 12,5 кВт, что позволяет отапливать до 125 м2. Энергонезависимая конструкция делает его невосприимчивым к неожиданным перебоям в подаче электроэнергии, сбоям в линии, скачкам напряжения или пониженному напряжению. Имеет возможность подключения внешнего бойлера косвенного нагрева для горячего водоснабжения.
• Патриот 16 … Напольные газовые котлы мощностью 16 кВт. Предназначены для обогрева площадей до 160 м2, что позволяет использовать их в соответствующих жилых, производственных или общественных помещениях, в том числе двухэтажных. Их можно использовать в системах как с естественной, так и с принудительной циркуляцией теплоносителя. Есть возможность подключения внешнего водонагревателя.
• Patriot 20 … Самые мощные агрегаты из всей линейки Patriot. Они выдают 20 кВт полезной (тепловой) мощности, что позволяет эффективно использовать их в помещениях площадью до 200-250 м2. При малом расходе газа обеспечивается стабильное поддержание заданного режима отопления. Совершенно безопасные, они могут работать совместно с внешними водонагревателями для бытовых нужд.

При заметной разнице в мощности котлы серии Патриот имеют одинаковую конструкцию и работают по одному принципу.

Установка и настройка подробно описаны в руководстве пользователя, безопасность обеспечивает закрытая горелка с коаксиальным дымоходом, не требующая подключения к общему дымовому каналу здания.

Это увеличивает возможности котлов и позволяет использовать их как в частных домах, так и в квартирах при условии установки у наружной стены. .

ВАЖНО!

Монтаж и подключение должны производить работники газовой или сервисной службы. Самостоятельное подключение представляет угрозу безопасности людей и имущества.

УСТАНОВКА, ПОДГОТОВКА К ЭКСПЛУАТАЦИИ …

Стр. 1.03

6.

УСТАНОВКА, ПОДГОТОВКА К РАБОТЕ

6.1. Объем помещения, в котором устанавливается котел, должен быть не менее 8 м

3

… Рас-

Расстояние между облицовкой котла и стенами должно быть не менее: — сзади 150 мм; — 100 мм вправо и влево; — 1000 мм спереди.

6.2. В помещении, в котором установлен котел, необходимо предусмотреть

естественную вентиляцию.

6.3. При монтаже котла к сети отопления необходимо на пол постелить негорючий лист

теплоизоляционный материал, сверху — лист железа, на него установить котел.

6.4. Соединения котла с системой отопления и газовой магистралью должны быть резьбовыми.

вторичный, позволяющий при необходимости отключить котел. Если котел устанавливается взамен старого котла, необходимо обязательно промыть трубопроводы и радиаторы системы отопления для удаления ржавчины, накипи и шламовых отложений. При несоблюдении этих требований продукты отложений (ржавчина, осадок) переходят в котел, что значительно затрудняет циркуляцию теплоносителя и снижает теплоотдачу от котла. В этом случае претензии к температурным показателям теплоносителя при работе котла производителем не принимаются.

При повышенной теплоемкости помещения (толщина наружных стен дома, целостность окон и дверей, трассировка труб системы отопления на чердаках, чердаках, не утепленных, превышена его площадь или значительно превышена мощность теплоносителя — количество радиаторов, труб) от установленных норм, температура теплоносителя может не достигать 80°С, что не означает, что котел неисправен.

6.5. Вместимость теплоносителя в системе отопления не должна превышать: Премиум 10 — 150

литров, Premium 12,5 — 180

литров, Premium 16 —
240
литра, Premium 20 —
300
литра, Премиум 25 —
375
литра, Премиум 30 —
450
литра, Премиум 40 —
600
литра.

6.6. Для правильного заполнения и подпитки системы обязательно установите сливной

предохранительный клапан 1,5-1,7 кгс/см

2

на расстоянии не более 150 мм от места

места подключения крана для заполнения системы отопления.

6.7. Расширительный бак устанавливается вверху основного стояка, желательно

в отапливаемом помещении. Не устанавливайте вентиль на сигнальную трубу (см. рис. 2, 3).

6.8. Горизонтальные участки трубопроводов системы отопления должны выполняться по

с уклоном не менее 10 мм на 1 м в сторону радиаторов отопления и от них к котлу. Это делается для того, чтобы обеспечить свободный выход воздуха при заполнении системы водой и исключить образование воздушных пробок.

6.9. Трубопроводы, радиаторы отопления и их соединения должны быть герметизированы

протечки воды не допускаются.

6.10. Для закрытой системы отопления необходимо установить систему безопасности с предохранительным клапаном

на давление не более 1,5-1,7 кгс/см

2

.

6.11. Устройство дымохода, к которому подключается котел, должно соответствовать СП42-

101-2003 «Общие положения по проектированию и устройству газораспределительных систем» (см. рис. 4).

6.12. После подключения котла к системе газоснабжения и заполнения теплоносителем

системы отопления работники специализированного сервисного центра или участкового газового управления должны отрегулировать и проверить работоспособность автоматики безопасности и регулирования температуры, а также проверить герметичность все резьбовые соединения на газопроводе котла и перед ним.

6.13. Перед розжигом газовой горелки проверьте наличие тяги по п.4.3. С отсутствием

сквозняк, запрещается зажигать газогорелочное устройство.

Комментарии (1)

Выделить → Я нашел инструкцию для своего водонагревателя здесь! #manualza

• Нажмите →

Из инструкции по использованию противогаза: — Надевайте, пока очки не окажутся напротив глаз!

Мануалза! Manualza.ru

Еще не с нами?

Выбор места для установки котла парапетного типа

Котлы парапетного типа устанавливаются только в нежилых и неофисных помещениях, то есть их нельзя устанавливать в жилых и офисных помещениях, но они вполне могут быть расположены в кухнях, холлах, коридорах и других подсобных помещениях. Газовые котлы этого типа не требуют постоянного присмотра.

Газовые котлы «Парапет» устанавливаются только на наружную стену здания, чтобы вблизи места их установки не было горючих элементов конструкции. Если в стене предусмотрены горючие элементы, то расстояние от трубы до таких элементов должно быть не менее 20 см, а сами эти элементы должны быть защищены огнеупорным материалом со стороны трубы и газового котла. На самом фасаде не должно быть горючих элементов ближе 30 см от трубы. Если такие элементы присутствуют, их либо удаляют, либо защищают огнеупорным материалом.

Труба не должна выходить на лоджию, на балкон, под навес и тем более в подъезд или арку. Стоит сразу убедиться, что труба не мешает прохожим, если котел установлен на небольшой высоте относительно земли, и не выбрасывает продукты горения в окно к соседям.

Лемакс — бытовые газовые котлы и водонагреватели

Lemax является специализированным производителем отопительного оборудования. В нашу продуктовую линейку входят газовые, электрические, твердотопливные котлы; газовые проточные водонагреватели, стальные панельные радиаторы. Вся продукция производится по европейским и российским стандартам качества.

Активно развиваясь с 1992 года, мы уже управляем двумя мощными производственными предприятиями, а именно:

— завод бытового газового оборудования;

— завод стальных панельных радиаторов.

«Лемакс» входит в ТОП-30 быстрорастущих компаний юга России по версии журнала «Эксперт-Юг».

Все это позволяет компании «Лемакс» предложить своим клиентам полный спектр устройств автономного отопления и горячего водоснабжения для помещений различной площади и назначения.

ОБОРУДОВАНИЕ ДЛЯ ОТОПЛЕНИЯ И ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

Лемакс при производстве котлов использует технологии последнего поколения, соответствующие международным стандартам качества и безопасности. Продукция компании, получившая высокие оценки авторитетных отраслевых экспертов, уже давно входит в число самых востребованных и популярных отопительных приборов в России.

В настоящее время индивидуальное отопление получает все большую поддержку благодаря своей энергоэффективности, справедливой цене и самодостаточности. Бытовые котлы и водонагреватели устанавливаются как в загородных домах, так и в квартирах.

Lemax производит широкий ассортимент продукции для автономных систем отопления и горячего водоснабжения:

• Настенные газовые котлы
• Настенные газовые котлы с открытой камерой сгорания
• Настенные газовые котлы с закрытой камерой сгорания
• Настенные навесные атмосферные котлы
• Напольные газовые котлы
• Микропроцессорные напольные котлы
• Электрокотлы
• Твердотопливные котлы
• Проточные газовые водонагреватели
• Стальные панельные радиаторы

СТАЛЬНЫЕ ПАНЕЛЬНЫЕ РАДИАТОРЫ

В 2018 году Lemax расширил свою продуктовую линейку стальными панельными радиаторами.

Специализированный завод, оснащенный новейшим европейским оборудованием, является образцовым предприятием, где внедряются самые передовые решения и продукты.

Ни одна комфортная система отопления дома не может существовать и работать без радиаторов. Чтобы обеспечить клиентов качественными и экономичными стальными панельными радиаторами, таганрогский производитель запустил собственную производственную линию. Lemax предлагает стальные панельные радиаторы с боковым и нижним подключением и гигиенические, вертикальные, современные радиаторы — отличающиеся не только размерами и количеством конвекторов, но и цветом.

Отличительной особенностью радиаторов Lemax является то, что они производятся по технологии последнего поколения на итальянском оборудовании. Лемакс использует холоднокатаный прокат, соответствующий европейским, американским и российским стандартам качества (например, ГОСТ). Производственная линия полностью автоматизирована и подвергается строгому контролю качества.
