описание, схема устройства и работа.
Рынок систем отопления позволяет купить котлы отопления любого типа, от газовых и твердотопливных, до электрических и электродных. Можно долго спорить о том, какие котлы отопления более популярны, электрические или газовые. Однако эти споры будут бесполезны для домовладельца, у которого дом стоит в тысячи вёрст от газовой магистрали, а линия электропередач находится «под боком».
Вступление
Рынок систем отопления позволяет купить котлы отопления любого типа, от газовых и твердотопливных, до электрических и электродных. Можно долго спорить о том, какие котлы отопления более популярны, электрические или газовые. Однако эти споры будут бесполезны для домовладельца, у которого дом стоит в тысячи вёрст от газовой магистрали, а линия электропередач находится «под боком».
Приметные маркеры электрических котлов
Давайте разберем, чем примечательны все электрические котлы с потребительской точки зрения.
Прежде всего, это высокий КПД (коэффициент полезного действия).
В этом параметре значения лежат вокруг значения 98%. Это много и означает, что лишь 0,02 части топлива расходуется не на отопление.
Во вторых, электрокотлы компактны. Не имея в своей конструкции сложных деталей и дополнительных элементов, корпуса электрических котлов получаются заметно меньше, а некоторые типы электрокотлов (электродные) вообще сверхкомпактны.
В третьих, работа котлов на электричестве практически бесшумна. Это немаловажный параметр, в том числе для выбора места установки электрокотла.
В-четвертых, технология нагрева теплоносителя в электрическом котле достаточно проста, как следствие процессом нагрева более просто управлять. Отсюда, наличие недорогой автоматики управления практически во всех электрокотлах, а также возможность отдельной сборки систем управления работой котла.
В-пятых, при работе электрического котла не образуются вредные вещества горения, для вывода которых, вдобавок, нужно строить систему дымохода, пронизывающую конструкции дома.
Однако, положительные качества электрических котлов, пытается перевесить один крупнейший недостаток или лучше сказать их особенность. Это необходимость дополнительных электрических мощностей для подключения электрического котла. Об этом я подробно писал в статье Электрическое отопление загородного дома, здесь кратко повторюсь.
Любой бытовой прибор мощностью более 7 кВт требует разрешение на подключение;
Обычно на дом выделяют стандартные 5 кВт, мощности, что явно не хватит для нормальной работы элеткрокотла, а значит нужно получать дополнительные мощности;
Котлы от 6 кВт, а это всего лишь котел для 60 метрового дома, скорее всего, потребуют питания 380 Вольт, что также поставит некоторые административные барьеры в виде согласования, разрешений и выделения.
Эту проблемную сторону нужно учесть, узнать возможность и этапы решения, и лишь потом покупать электрический котел для обогрева дома.
К сожалению, недостатки электрических котлов на этом не заканчиваются.
К получению дополнительных мощностей, добавляем:
Высокую стоимость электроэнергии;
Необходимость новой электропроводки в доме, а возможно и нового электрического ввода в дом.
Три типа современных электрических котлов
На сегодня можно выделить три основных типа потребительских электрокотлов:
Тэновые;
Электродные;
Индукционные.
Деление по типам, происходит от примененного в котле способа нагрева теплоносителя системы отопления (воды).
Тэновые электрические котлы
В котлах данного типа для нагрева теплоносителя используются трубчатые нагревательные элементы (ТЭНы). По сути, это электрические проводники с очень высоким сопротивлением. Электрический ток, протекая по элементу, вызывает его нагрев, который передается теплоносителю.
Сам нагревательный элемент окружен диэлектрическим материалом и помещен в металлическую трубку различной формы. Контакты для подключения выведены на концы трубки. Сама трубка (корпус тэна) электрически безопасна.
На бытовом уровне тэны хорошо знакомы по старым электрическим чайникам и переносным водонагревателям.
Недостатком данного типа котлов, является тот же недостаток, что и в чайнике — образование извести на поверхности ТЭНа и стенках котла. Происходит такое образование извести при использовании, так называемой жесткой воды. Поэтому в обслуживании котла, вносится элемент очисти известковых налётов, добавлением к теплоносителю различных добавок. Либо вода перед использованием искусственно доводится до показателя нормальной жесткости 7–10 мг-экв. на литр.
Основными способами смягчить воду является предварительное кипячение, дистилляция или использование специальных фильтров. Это тоже нужно предусмотреть перед покупкой электрического котла тэнового типа.
Еще одна проблема ТЭН котла может стать утечка теплоносителя. ТЭН, не погруженный в воду перегревается и как следствие сгорает, что в свою очередь приводит к пожару. Поэтому не нужно экономить на автоматике котла и обратить особое внимание на его автоматику.

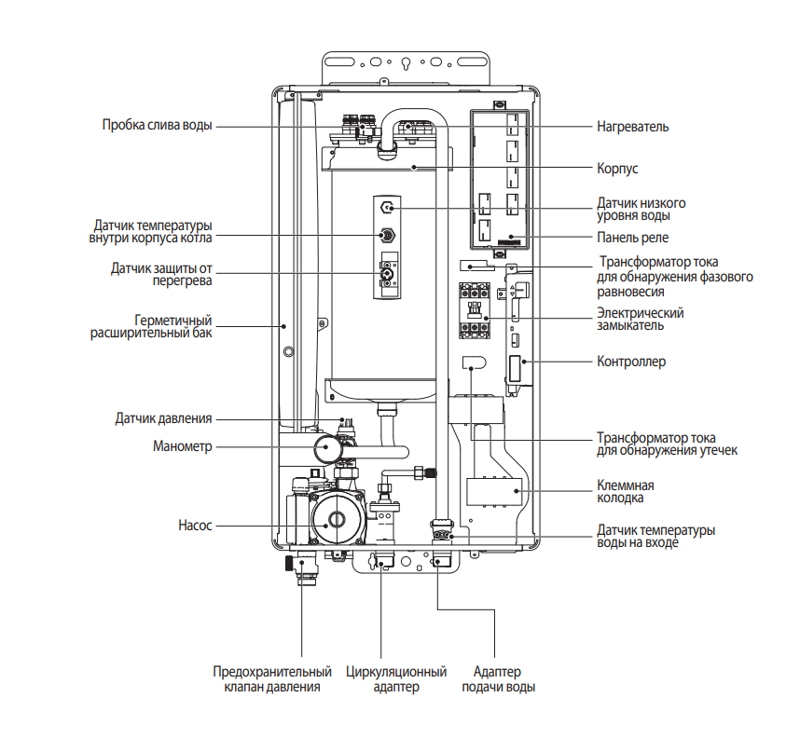

Конструкция ТЭН котла отопления
Посмотрим на конструкцию ТЭН котла на примере котла Protherm «Скат», мощности 6, 9, 12,14,18, 21, 24,28 КВт. Это модель настенного электрического котла с эквитермическим регулированием.
Вода (теплоноситель) поступает из системы отопления (стрелка А), проходя через гидрогруппу (3), поступает бак котла. В нём она нагревается за счет трех установленных ТЭНов. Нагреваясь, вода поднимается вверх бака и поступает в обратную (подающую линию В) системы отопления.
Очень простая и понятная схема. Нет никаких сложных горелок, форсунок, теплообменников, всё просто как в самоваре. Эквитермическое регулирование температуры предполагает подключение к группе управления котлом наружного температурного датчика температуры.
Данный котел может работать с системой теплый полов при подключении аварийного термостата для регулировки температуры котловой воды. В гидрогруппу котла входит циркуляционный двухскоростной насос, обеспечивающий циркуляцию теплоносителя.
Котел имеет массу защит:
От замерзания теплоносителя;
От замерзания бойлера косвенного нагрева;
Защита насоса от заклинивания;
Предохранительный клапан на 3 бара.
Подключение электрокотла делается отдельной группой электропроводки с отдельным автоматом защиты от электрощита. Сечение проводов и номинал автоматов защиты смотрим в таблице (фото).
Индукционные котлы
Наблюдаются интересные параллели между бытовой техникой на кухне и типами электрокотлов. Совсем недавно появились индукционные электрические плиты и почти одновременно появились индукционные котлы.
У обоих различных устройств одинаковый принцип работы,— для нагрева используется не электрический ток как таковой, а электромагнитная индукция, которая образуется в катушке при прохождении по ней тока.
Электромагнитная индукция, окружая другой проводник с ферромагнитными свойствами, вызывает его нагрев. В кухонной плите этим феромагнитным проводником является посуда, в котле отопления это трубопровод с циркулирующим теплоносителем.
Недостатки всё те же:
Жесткая вода откладывает осадки;
Требуется серьезная защита от утечки теплоносителя.
Конструкция индукционного котла отопления
Посмотрим конструкцию индукционного котла отопления на примере индукционного котла SAV.
Это односекционный индукционный котел, цилиндрического вида идущий в комплекте со шкафом управления. Рекомендовано дополнять систему: циркуляционным насосом, группой безопасности, расширительным баком, датчиком потока и сетчатым фильтром, а также терморегулятором и тепловым реле от перегрузок. Может комплектоваться программатором с управлением по GSM.
Для завершения первого знакомства смотрим схему его однофазного подключения, визуальную и принципиальную.
Индукционные котлы могут состоять из нескольких секций нагревателей. Пример, вихревой котел «Вихрь». Конструкция индукционного котла состоит из трех секций индукционного нагревателя, каждый из которых состоит из:
индукционной катушки;
теплообменного металлического корпуса;
с входным и выходным патрубками;
клеммная группа в защитной металлической коробке.
В комплект котла входит блок управления в виде электрического шкафа с автоматами защиты. Для защиты котла от сухого хода между циркуляционным насосом и входным патрубком котла, ставят реле потока.
Электродные отопительные котлы
Электродные отопительные котлы известны всем по нашумевшей рекламе котлов «Галан» с их миниатюрными размерами.
Это так, электродные отопительные котлы можно сравнить с проточными водонагревателями, только в них вода нагревается за счет, внимание, прохождения тока через теплоноситель. В данных устройствах сам теплоноситель греет сам себя. Достигается это за счет помещения в среду теплоносителя специальных электродов, возбуждающих колебание свободных электронов воды, как следствие вода нагревается.
Отличают электродные котлы:
Цилиндрические формы;
Малые размеры;
Экономичность при установке НЕ чугунных радиаторов;
Безопасность. Они не работают при отсутствии воды;
Автоматическое включение/выключение по датчикам температуры.
Минусы таких котлов:
Нельзя регулировать мощность, только вкл./выкл.
Газовый котел NAVIEN Deluxe Coaxial 16K
Корейское производство всегда выгодно отличалось среди прочих стран производителей. Представленный котел от ТМ NAVIEN имеет все комплектующие изготовленные на заводах Японии и Кореи, как и сборку, выполненную исключительно в стране производителе – Корее.
Помимо полного доминирования на тепловом рынке Тихоокеанского региона, компания является лидером по продажам и на Европейском рынке.
Deluxe Coaxial 16K представляет собой настенный котел (газовый), имеющий камеру сгорания закрытого типа и два контура.
К основным критериям, характеризующим работу котла можно отнести: экономичный расход газа, нечувствительность к низким показателям давления, как газа, так и воды, стойкость к перепадам электричества в сети, наличие системы антизамерзания.
Также котел оснащен двумя раздельными теплообменниками, выполненными из стали. Благодаря этому исполнению теплообменник менее подвержен коррозии и тем самым, имеет более длительный срок эксплуатации.
Главной особенностью котла является наличие вентилятора турбонаддува меняющего свою скорость при поступлении сигнала от встроенного датчика давления воздуха, благодаря чему в камере сгорания количество воздуха становится пропорциональным количеству поступившего газа. Тем самым повышается производительность устройства за счет более полного сгорания газа и уменьшения теплопотерь связанных с дымоудалением.
Имея тепловую мощность в 16 кВт устройство способно отапливать помещение в 160 кв.м.
Преимущества, выгодно отличающие данную линейку котлов можно перечислить 10-тью основными пунктами:
1: Главная конструктивная особенность котлов – это 2 полностью раздельных теплообменника. В результате чего достигается:
— большая производительность по ГВС;
— меньшая засоряемость теплоносителя в системе отопления;
— малые расходы в случае ремонта.
2: Модельный ряд котлов имеет выгодно отличающуюся линейку мощностей, способствующих максимальной экономии газа при отоплении.
3: Всегда необходимый объем горячей воды.
13,8 л/мин. – внушающий показатель работы устройства в режиме ГВС, соответствующий котлам с мощностью 16, 20 и 24 кВт.
4: Возможность постоянного управления температурными условиями в помещении.
Русифицированный выносной пульт с большим ЖК дисплеем позволяет отслеживать текущую и задавать нужную комфортную температуру в доме, тем самым сокращая отопительные расходы на 20%.
5: Максимальная адаптация к условиям эксплуатации в нашей стране:
— имеют встроенные чипы, позволяющие обеспечивать непрерывную работоспособность котла при перепадах напряжения в сети достигающих +/- 30% от 220 В;
— минимальное давление газа – от 4 мбар;
— минимальное давление воды – от ~01 бар.
6: Котлы NAVIEN имеют оптимальный баланс газовоздушной смеси:
— необходимое количество воздуха для горения;
— количество CO и NOx минимально, как и показатели остаточного кислорода;
— большая мощность встроенного вентилятора.
7: Инженерами компании был изобретён абсолютно новый метод модуляции, имеющий собственный алгоритм, отслеживающий температурные параметры отопления.
В результате удалось добиться: уменьшения количества включений и отключений горелки (циклов), тем самым достигается экономия топлива.
8: Все виды сервиса и качественное гарантийное обслуживание. В наличии все запчасти и комплектующие.
9: Котлы данного производителя крайне положительно зарекомендовали себя среди многих строительных фирм, благодаря снижению потребления газа и стоимости дымоходов и газотранспортных систем.
10: Прибор полностью произведен в Южной Корее, за исключением газового клапана созданного в Японии.
Основные возможности пульта дистанционного управления:
Конструктивные особенности Deluxe Coaxial:
Габаритные размеры:
Схема монтажа котла:
