Отопление на отработке

Современный человек стремиться сделать условия своей жизни максимально комфортными. Создано очень много различного теплового оборудования, для этой функции используют тепловые пушки, воздухонагреватели, отопительные котлы и печи на отработанном масле. При помощи такого оборудования выполняется обогрев жилищ, офисных помещений или производственных цехов.

В зависимости от области применения, конструкции помещения и других условий, работа отопительных приборов основана на различных видах используемого топлива и технологий:
• Отопление на отработке. Котлы, использующие в качестве сырья отработанное машинное масло или дизельное топливо. Подходят для установки на станциях техобслуживания автомобилей;
• Источники обогрева, работающие с использованием природного газа. Имеют широкое применение;
• Электрические котлы.

Печи и котлы, работающие на отработанном масле

В зависимости от своего назначения происхождения отработанное масло подразделяют:

• гидравлическое
• трансформаторное (запрещается для использования в печах и котлах)
• растительного происхождения
• трансмиссионное

Применение этого сырья имеет доказанный экономический эффект, что объясняет его применение для отопительных целей в течение многих лет.

ИСТОЧНИКИ ТЕПЛА, РАБОТАЮЩИЕ НА МАСЛЕ

Отопительные котлы, сырьем для работы которых является жидкое топливо или отработанное масло, относятся к высокоэффективному отопительному оборудованию. Эта техника может применяться в самых разнообразных сферах и успешно послужит для отопления больших коттеджей или небольших по площади строений.

Параллельно с функцией обогрева помещения такие котлы могут выполнять нагрев воды. Наряду с высокой производительностью такая отопительная техника позволяет экономить не возобновляемые природные ресурсы, и уменьшить их добычу, которая сама по себе несет угрозу природе и экологии планеты.

При помощи установки для обогрева помещения котла работающего на отработанном масле. можно значительно экономить на отоплении. Затраты существенно снижаются, а запасные узлы для таких устройств универсальны и взаимозаменяемы с деталями других устройств. К примеру для котла работающего на жидком топливе подойдет горелка с газового котла.

КОТЕЛ ДЛЯ АВТОСЕРВИСА

Компания «Беламос» предлагает качественное отопительное оборудование для теплоснабжения автосервисных станций. Сами станции имеют значительные накопленные объемы отработанных технических масел, которые подходят в качестве источника сырья для котлов и их с успехом можно использовать для отопления помещений. Это позволит значительно снизить затраты на обогрев автосервиса. Кроме финансовой целесообразности использования такого устройства, важна его экологическая безопасность и отсутствие вреда для окружающей среды природы.

ПЕЧЬ НА ОТРАБОТАННОМ МАСЛЕ

Самым простым источником тепла в помещениях, где нет возможности установить батареи (радиаторы) и проложить отопительные трубы, является печь, использующая для горения отработанное масло. Установка возможна в любом удобном месте. Для выполнения такой конструкции понадобится:

— установка дымохода;
— установка топливной емкости ;
— подвод топливной линии;
— настройка термостата на определенную температуру.

Установку такого оборудования можно произвести самостоятельно, так как котел имеет заводские настройки параметров, а порядок работы доступно описан в инструкции к котлу. Котлы работающие на жидком или отработанном топливе имеют широкую область применения, а его выбор зависит от характеристик помещения, требуемых функций, возможностей покупателя.

РАСПРОСТРАНЕННЫЕ ЗАБЛУЖДЕНИЯ

Существует много мнений и достаточно негативных стереотипов об использовании таких котлов:

1. Есть мнение, что отработанное масло не пригодно для последующего использования и должно утилизироваться.
Это абсолютно не практично, так как данное топливо обладает высокой калорийностью и под него многие мировые производители выпускают широкий спектр качественного современного оборудования;
2. Данное топливо трудно найти в достаточном объеме. Это не верно, потому что большие объемы отработанного масла сливается при ремонте автомобилей, тепловозов, в пищевой, швейной, деревообрабатывающей отраслях. Значительное количество отходов масла имеют предприятия общепита, такие как фаст-фуды, рестораны и прочие заведения;
3. При сгорании отработанного топлива в атмосферу выделяется много вредных соединений. Это не так, потому что современные модели котлов выделяют в окружающую среду гораздо меньше вредных веществ, чем двигатели внутреннего сгорания автомобилей. Конструкция данного отопительного оборудования гораздо экономичней обогревательных котлов в которых используются работающих на уголь, дрова или газ;

4. Отработанные горюче-смазочные материалы необходимо перерабатывать, а не сжигать. Это не верно, наоборот при переработке отработанного масла выделяется гораздо больше вредных веществ, чем при его сгорании в котле.

ЗАКЛЮЧЕНИЕ

Отопительная техника на отработанном топливе будет надежным источником тепла и комфорта для любого помещения.

плюс и минусы, виды отопительных приборов на отработанном масле

В вопросах отопления чаще люди ориентируются на проблему экономичности. Поэтому отопительные котлы на отработке получили свою популярность.

Под термином «отработка» понимается уже отслужившее масло, которое побывало в первичном использовании. Жидкость может быть синтетической или натуральной.

Масло для отопления подойдёт как полученное из кулинарных приборов, так и из-под тепловозов или автомобилей. Вне зависимости от происхождения, при процессе сгорания жидкость будет выделять нужное количество тепловой энергии. Поэтому иметь такое устройство очень выгодно, если есть прямой доступ к топливу.

Плюсы отопительных котлов на отработке

Отопительные котлы на отработанном масле обладают множеством плюсов.

Экономичность

Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает.

Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.

Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.

Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.

Автономность

Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения. Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.

Простота устройства

Аппарат настолько прост в сборке и действии, что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.

Ценовая доступность

Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.

Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.

Широкий спектр применения

Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.

Экологичность

Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.

Эффективность использования

Аппарат быстро нагревает воздух и помещение вокруг, поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.

Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.

Минусы использования котлов для отопления на отработанном масле

Минусы у отопительных котлов на отработке тоже встречаются.

Частое обслуживание

Наряду с плюсами, существуют и недостатки, о которых следует знать каждому будущему покупателю. Первый из них — частое обслуживание.

Такие аппараты нуждаются в надлежащем уходе. Некоторые модели предполагают очистку камеры сгорания водогрейного котла пару раз в месяц.

Очищать её от остатков отработанного топлива необходимо по мере загрязнения фильтра, проверять который нужно не реже одного раза в месяц.

В основном устройство оснащается многоразовыми фильтрами, но хозяева не должны забывать о том, что они могут легко выйти из строя. В инструкции к каждому котлу есть информация о необходимости прохождения технического обслуживания. Если оборудование эксплуатируется в соответствии с указаниями, то проходить техобслуживание можно не чаще, чем указано в инструкции.

Вам также будет интересно:

Обязательное наличие вентиляции

Несмотря на то что отработанное топливо не выбрасывает в атмосферу вредных веществ и продуктов горения, пары довольно сильные, и при отсутствии вентиляции будут оседать на потолке и на стенах. Это повредит внешнему виду вашего помещения, испортит материалы, а также создаст неприемлемый для работы такого устройства климат. Поэтому позаботьтесь о том, чтобы аппарат располагался в месте, где есть хорошо функционирующая вентиляция.

Хранение топлива

Отработанное топливо не нуждается в дополнительной фильтрации перед использованием, но нужно предпринимать необходимые действия для его правильного хранения.

Оно не должно подвергаться воздействию высоких температур или прямых солнечных лучей. Лучше всего хранить в специальных ёмкостях, предназначенных для масляных жидкостей.

Фото 2. Хранение отработанного масла в специальных канистрах. Стенки изделий должны быть толстыми.

Их объем будет зависеть от мощности и количества потребления топлива устройством. У каждого обладателя котла должно быть как минимум две ёмкости. Одна небольшая, расходная, а вторая для сбора и хранения отработанного масла.

Внимание! Не стоит запасаться впрок большим количеством топлива. Во-первых, сжигается оно довольно медленно, поэтому бо́льшая часть масла останется на следующий сезон. Во-вторых, нахождение в жилых помещениях легковоспламеняющихся жидкостей небезопасно для окружающих.

Шум при работе

К сожалению, котёл, функционирующий на отработанном масле, создаёт определённые шумы. Подобное происходит из-за работы вентилятора и вытяжной системы. Поэтому целесообразно устанавливать такое оборудование подальше от жилых комнат и комнат отдыха. Шум довольно сильный и может помешать здоровому сну.

Виды

Котлы на отработке подразделяются на пиролизные и турбогрелки.

Пиролизные

Это оборудование изготовлено из листовой стали с использованием стальных труб.

После изготовления, устройство покрывается жаропрочной краской. Все элементы составляют цельную конструкцию, где отсоединяется только крышка от камеры сгорания.

Конструкция устройства проста. В неё входят:

  • блок управления;
  • встроенный вентилятор;
  • маслонасос выносной;
  • камера сгорания с водяной рубашкой.

В устройстве отсутствует горелка.

Принцип действия таких аппаратов прост:

  1. В расходную ёмкость заливается отработанное топливо по шлангу, оно подаётся в специальную камеру.
  2. Испарительная камера, выполненная из толстой стали, нагревается до определённой температуры.
  3. По мере разогрева, масло начинает испаряться на дне. Выделяющийся пар поднимается в камеру сгорания.
  4. В её центре есть перфорированная труба, которая подаёт воздух из вентилятора.
  5. Масляные разогревшиеся пары смешиваются с кислородом и сгорают.
  6. В результате этого процесса нагревается водяная рубашка изнутри.
  7. Пары направляются в газотрубный теплообменник.
  8. Проходя сквозь водяную рубашку, пары немного остывают и подаются в помещение.
  9. Энергия передаётся теплоносителю. Сами продукты горения поднимаются по вентиляции и покидают помещение.

Важно! Основное отличие от других котлов на отработанном масле состоит в отсутствии горелок, что повышает надёжность использования, а также влияет на лёгкость эксплуатации. Конструкция очень компактная и проста в монтаже.

Турбогорелки

Принцип работы похож на функционирование дизельных устройств. Он заключается в том, что топливо разбрызгивается и горит уже непосредственно масляный туман.

Фото 3. Схема устройства турбогрелки, работающей на отработке. Стрелками указаны составные части конструкции.

К отличительным чертам такого устройства относят чувствительность к качеству топлива. Если в его составе имеются различные примеси или вода, то горелка не стартует. Нужна хорошая электрическая мощность.

Это устройство действует по следующему сценарию:

  1. Масло заливается в специальный отсек.
  2. Под воздействием потока воздушных масс оно попадает в область непосредственного возгорания. Там уже имеется заданная температура.
  3. Происходит эффект пиролиза.
  4. Выделяются газообразные летучие продукты, которые смешиваются с кислородом и выходят из отверстия. Там же они сгорают.
  5. При этом смолистые продукты начинают накапливаться в отсеке.
  6. После того как отключается горелка, температура, достигшая максимума, сохраняется.
  7. Подача воздуха тоже не прекращается.
  8. Нелетучие продукты пиролиза сохраняются. Горелка очищается самостоятельно.

Все устройство состоит из твёрдых металлических сплавов. Сверху покрыто жаропрочной краской.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования.

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h2-h3) + d*(h2+h3) /qn

Где: h2 — коэффициент полезного действия,

h3 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Вам также будет интересно:

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

  1. Откройте контейнер с жидкостью. Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
  2. После этого отключите устройство от сети и питания, проведите проверку степени герметизации швов.
  3. Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
  4. Добавьте к этой жидкости 100 мл керосина.
  5. Возьмите фитиль и смочите его в розжиге.
  6. Опустите на дно ёмкости.
  7. Подожгите отработку.
  8. Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
  9. Закройте крышку.
  10. После этого начнётся работа устройства, и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода, например, двери или окна.

Как обслуживать печь?

Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:

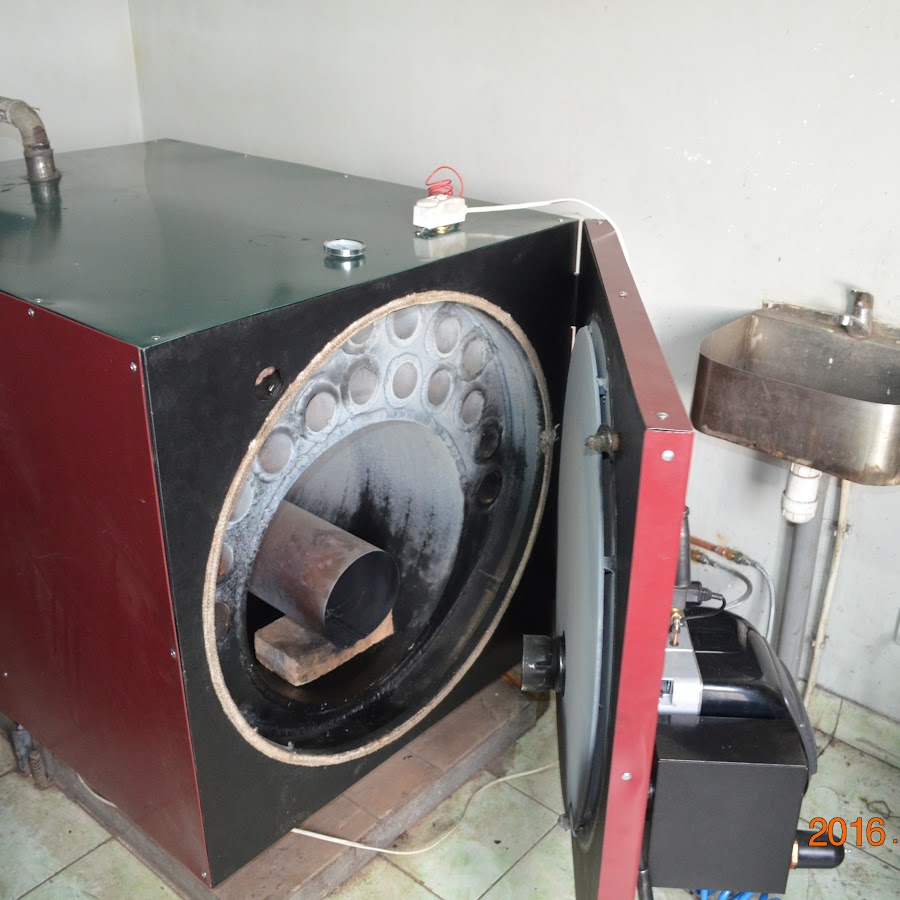

  • Чистка теплообменника

Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.

  • Замена форсунок

Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.

  • Очистка топливного фильтра

Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.

Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.

Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно запустить отопительный котел, работающий на отработанном масле.

Итоги

Котлы на отработке — идеальный вариант для экономичного отопления в холодное время года. Одинаково хорошо справляются с задачей, работая как в условиях жилых помещений, так и на промышленных зонах. А низкая стоимость такого агрегата — приятное дополнение и ещё один повод для покупки.

Котлы на отработанном масле для частного дома

Котлы на отработанном масле

Когда нет возможности подключить свой дом к централизованной газопроводной магистрали, приходится искать альтернативные способы отопления. Конечно, можно сразу остановить свой выбор на электрическом котле, но это дорого. Стоимость электричества при отоплении подобным способом способна пробить брешь даже в самом стабильном бюджете. Но существуют и другие варианты, не такие элементарные в плане управления, но очень эффективные.

Так, например, котёл на отработке является одним их самых выгодных вариантов создания в доме комфортных температурных условий. И хоть такие тепловые блоки не так распространены в регионах нашей страны, но все же некоторые отдают свое предпочтение именно этому способу обогрева. Не будет лишним, если мы введем вас в курс по этому вопросу.

Немного общей информации

Несмотря на то, что газ в настоящее время является наиболее выгодным энергетическим ресурсом, цены на него постепенно увеличиваются, равно, как и дорожают другие альтернативные источники тепла: электричество, уголь, дрова. Именно по этой причине многие люди постоянно пребывают в активном поиске альтернативных недорогих вариантов устройства отопительных систем в доме.

В настоящее время люди все чаще отдают свое предпочтение отоплению на отработанном масле, хотя используют его для обогрева подсобных помещений и гаражей. Такая популярность обуславливается тем, что стоимость оборудования подобного типа практически ничем не отличается от газового отопительного аппарата, но вместе с тем на обслуживание котла, работающего на отработке, уходит гораздо меньше денег.

Котел со встроенной горелкой

Купить котел, который функционирует на отработанном масле, несложно. Любые специализированные магазины занимаются реализацией подобных товаров. И даже если его нет в наличии, то в любом случае его можно купить под заказ. Более того, можно собрать котёл, работающий на отработанном масле своими руками. Его конструкция достаточно проста, поэтому даже неопытный человек по подробной инструкции сможет собственноручно собрать такой агрегат. Однако, котел на отработке, выполненный своими руками, крайне нежелательно эксплуатировать в качестве основного теплового оборудования для обогрева частного жилого дома. В этом случае лучше отдать предпочтение жидкотопливным котлам, которые также могут функционировать на отработанном масле, но при этом являются профессиональным и абсолютно безопасным оборудованием.

Котел на отработке для отопления дома должен быть заводского производства с автоматической системой управления.

Принцип работы

Схема работы оборудования

В большинстве своем котлы на отработке являются пиролизными, когда сгорает не само топливо, но газовоздушная смесь, выделяющаяся при нагревании отработанного масла.

В зависимости от способа подачи масла выделяют две основных разновидности котлов – самотеком (по принципу сообщающихся сосудов) либо путем принудительного нагнетания маслонасосом и капельная подача топлива на раскаленную чашу.

В целом такое оборудование не источают неприятных запахов в силу того, что весь объема топлива сгорает, выделяя при этом большое количество углекислого газа. По факту, отработка – это уже отходы, в силу этого отопительное оборудование и его монтаж буквально в течение года-двух окупается в полной мере.

Плюсы и минусы

Если говорить о преимуществах такого функционального оборудования, то к ним можно отнести:

  • низкая стоимость оборудования, а при самостоятельной сборке выйдет совсем дешево;
  • доступность топливных ресурсов – кто-то предпочитает покупать отработку со складов, а кому-то она вообще достается бесплатно;
  • высокая эффективность;
  • многофункциональность;
  • простота при монтаже и во время эксплуатации.

А вот что касается недостатков, то для обеспечения эффективной работы отопительного блока потребуется выбирать качественное отработанное масло без вредных примесей.

ВИДЕО: Обзор котла на отработанном масле огонь

Типы нагревателей на отработке

Котлы отопления на отработанном масле разделяются на три типа:

Водонагревательный масляный котел

Как понятно из названия, такие приборы – это не что иное, как альтернатива современным бойлерам.

И схема функционирования таких аппаратов платформенная: устройство прогревает плоскую поверхность, на которой располагается бак, наполненный водой. Выход емкости оборудован небольшой насосной установкой, она необходима для регулировки давления системы. Сразу же хотелось сказать, что изменить температуру воды крайне сложно, поэтому придется разбавлять ее холодной.

Как правило, в отопительных узлах подобного плана применяют резервуары объемом не более 140 литров. Прогрев воды осуществляется приблизительно за два часа, что в несколько раз быстрее работы современно электрического бойлера. Да и по использованным энергоресурсам масляный аппарат выигрывает у электронагревателя.

Масляные водонагревательные котлы могут работать в двух режимах:

  1. Быстрый. Этот режим применяется для быстрого прогрева только что налитой или полностью охлажденной воды.
  2. Фитиль. Благодаря этой функции вода всегда находится в подогретом состоянии. Правда, для поддержания этого режима потребуется много топливных ресурсов.

Принцип работы факельной горелки

Водонагревательные аппараты, работающие на отработанном масле, монтируются преимущественно в подвальных помещениях, поскольку они нетранспортабельны.

Отопительные блоки

Этот тип нагревательных узлов не желательно располагать в жилом помещении. Как правило, такое оборудование ставится в специальной постройке. Несмотря на то, что такие агрегаты оснащаются усовершенствованными фильтрационными блоками, в процессе эксплуатации они нередко выделяют запах машинного масла.

Внутри нагревательного блока располагается специальный «обогревательный» узел, оснащенный водяной трубкой и гидропомпой. Последний конструктивный элемент способен работать как от электросети, так и от энергии, генерируемой самим агрегатом. Посредством гидропомпы осуществляется циркуляция теплоносителя в контуре. Как правило, в качестве теплоносителя используется обычная вода из-под крана.

Схема работы оборудования проста: осуществляется сгорание смеси паров отработки и воздушных масс, которые подаются посредством вентилирующего компрессора. Регулировка величины огня осуществляться посредством примитивного шланга, оснащенного клапаном. Вентилирующее устройство – единственный конструктивный элемент данного оборудования, который совершает какие-либо движения, поэтому именно он может рано или поздно прийти в негодность.

Как происходит процесс сгорания топлива

А если говорить более обобщенно, то котел на отработанном масле для обогрева помещений работает долго без каких-либо ремонтно-восстановительных работ. Единственное, от чего прибор может прийти в негодность – это плохое обслуживание и использование некачественного топлива.

Бытовые котлы

Такие универсальные аппараты станут отличным вариантом для устройства загородных домов. Они, в большинстве своем, оснащаются механизмом очистки газов, благодаря которой работают практически без дыма. А расход такого топлива, как трансформаторное масло для отопительной системы, в сравнении с вариантами, рассмотренными ранее, минимален.

ВИДЕО: Розжиг котла на отработанном масле

Основное преимущество таких аппаратов – мобильность, благодаря чему его можно переносить с места на место без риска нарушить работоспособность. Такое оборудование с легкостью поместится даже в багажнике легковой машины. А это, в свою очередь, дает возможность использовать агрегат на природе, за городом, на даче, во время путешествий. Кроме того, он выполняет несколько важных для полноценного существования функции, в частности, быстро и эффективно нагревает помещение, является многофункциональным, где наравне с отопление можно даже подогревать пищу.

Рейтинг лучших моделей

Когда не доступны традиционные обогреватели, котлы на отработке становятся наиболее выгодным и простым выходом из сложной ситуации. Если учесть, что оборудование может работать на всех видах жидких горючих материалов, включая животный жир и солярку, его можно назвать идеальным для экстренных ситуаций. К слову, чтобы перейти с одного вида топлива на другой, достаточно просто отрегулировать скорость и объем воздуха, необходимого для горения, что занимает от силы 5 секунд.

Принцип работы и использование котлов на отработанном масле

Котел на отработанном масле с водяным контуром – это напольное отопительное оборудование, функционирующее на необычном топливе, в виде отработки. Устройство отличается экономичностью, превосходящей газовые аналоги. Конструкция станет оптимальным выбором для обеспечения теплом частных домов, где для отопления дорого использовать электроэнергию, а газовая магистраль не предусмотрена или еще находится в разработке. Котел решит проблему с обогревом больших площадей от 600 метров, сэкономит деньги людей, которые имеют свободный доступ к большим объемам отработанного масла.

Принцип действия

Котлы на отработанном масле с водяным контуром имеют некоторые различия с дизельными/газовыми конструкциями. Перед сжиганием топливо нужно сильно разогреть в специализированной камере, которая чаще всего располагается с внешней стороны горелки.

  • Посредством насоса из бака хранения топлива отработка транспортируется в резервуар предварительного нагрева. Специальный поплавок регулирует поступаемый объем.
  • С помощью нагревательного элемента (ТЭН) масло доводится до показателей 80-110°С.
  • После достижения рабочей температуры топливо через форсунку транспортируется в камеру сгорания, где перемешивается с воздухом с помощью турбонаддува.
  • Теплообменник нагревается и передает энергию теплоносителю, циркулирующему в контуре.

Вертикальные капельные модели функционируют немного по другому принципу:

  • из внешнего резервуара масло переливается на горячую чашу, расположенную в камере сгорания;
  • попав на раскаленную поверхность, топливо испаряется;
  • за счет нагнетания воздуха полученная смесь полностью сгорает.

Стенки камеры в этом случае представляют собой водную рубашку, которая при нагреве делится теплом с теплоносителем.

Воздушно-масляная смесь сгорает при температуре, которую определил производитель. Чаще всего параметры варьируются в пределах 600°С. Важно следить, чтобы не было отклонений от нормы, иначе это приведет к быстрому загрязнению камеры сгорания и других деталей оборудования, процесс выгорания топлива будет неполным и внутри котла начнут образовываться токсические вещества. Чтобы повысить безопасность и увеличить срок службы конструкции, пуско-наладочные работы желательно доверять профессиональным мастерам с соответствующей квалификацией.

Для выработки 11 кВт тепла необходимо 1 л. отработки. При естественных потерях в среднем при мощности 30 кВт будет расходоваться 3 литра топлива в час. Указанные в инструкции производителем параметры в основном рассчитаны на беспрерывную работу оборудования.

Преимущества и недостатки

К главным плюсам масляного котла относят:
  • Автономность. Отопительная система на масле не требует газообеспечения.
  • Надежность. Простая, понятная конструкция при правильной и аккуратной эксплуатации редко требует ремонта. Главное своевременно проводить ТО и менять износившиеся детали.
  • Выгода, экономия. Отработанное масло относится к недорогим и эффективным видам топлива и обходится дешевле, чем газ и электричество.
  • Широкий спектр применения: офисные здания, жилые дома, производственные/промышленные зоны и т.д.
  • Экологичность. В процессе работы топливо выгорает полностью, что гарантирует отсутствие выбросов вредных веществ в атмосферу.
  • Быстрый нагрев. Рабочая температура достигается быстро, отдача тепла начинается с первых минут функционирования.

Помимо достоинств котел на отработке имеет незначительные минусы:

  • Необходимость в регулярном обслуживании. Так как отработанное масло относится к вторсырью, в его состав входят разнообразные примеси, которые оседают на поверхностях конструкции. Для снижения частых поломок стенки камеры сгорания требуют постоянной очистки от загрязнений.
  • Монтаж дымохода. Котлы на масле нуждаются в установке дополнительных элементов.

Перед тем как выбрать оборудование этого типа необходимо оценить доступность топлива. Отработку в основном реализуют на СТО, некоторых предприятиях.

Двухконтурные котлы

Масляное двухконтурное отопление позволяет помимо тепла обеспечить жилое/нежилое помещение горячим водоснабжением. Плоская поверхность бака, наполненного водой, прогревается и с помощью насоса регулируется давление в магистрали. Температура подаваемой жидкости практически не меняется, поэтому необходимо разбавление холодной водой.

В отоплении, работающем на отработке, рекомендуется применять резервуары с объемом не больше 140 литров. Бойлер нагревается за короткий период времени, в среднем за 2 часа в зависимости от размеров водохранилища.

Котел на отработанном масле своими руками

Для котла на отработке своими руками понадобятся:

  • листовой материал для бака, крышки;
  • масляный насос;
  • термостойкий герметик;
  • труба для оборудования дымохода;
  • переходники из стали;
  • вентилятор;
  • опорные металлические переходники.

Также важно предварительно подготовить инструменты: сварочный аппарат с электродами, болгарка, строительная рулетка, набор ключей, дрель, молоток. В качестве котла можно использовать бочки для кислорода/пропана, это ускорит и облегчит процедуру.

Этапы самостоятельного производства оборудования:

  • составление чертежа – чаще всего берется оптимальный готовый вариант и адаптируется под определенные условия;
  • подбор материалов – учитываются марка, толщина стали;
  • создание устройства по схеме.

Во время сварки важно следить за тем, чтобы швы были герметичными и надежными. Для регулировки положения к днищу привариваются ножки, которые при необходимости меняют высоту. После подготовки котла проводятся контрольные испытания, где мощность наращивается постепенно.

Для равномерного распределения, притока топлива применяется автоматика, которая реализуется в специализированных торговых точках.

Установка котла и дымохода

Котел масляного отопления размещается в предварительно подобранном месте в определенной удаленности от легковоспламеняющихся элементов. При желании можно организовать бетонную площадку с защитным бортиком, который обеспечит безопасность при переливе топлива. Блок автоматики желательно монтировать на стене. К оборудованию должен быть обеспечен легкий доступ.

Провода, масляные шланги изолируются так, чтобы не было прямого контакта с горячим котлом. В трубку сбоку монтируются термодатчики, емкость с отработкой размещают в пределах 1,5 метров от разогретой поверхности конструкции.

При установке дымохода соблюдаются следующие правила:

  • диаметр соответствует выходу трубы;
  • толщина металлической трубы не менее 0,5 мм;
  • не более трех поворотов;
  • высота не меньше 5-ти метров.

Дымоход должен возвышаться над кровлей.

Особенности эксплуатации

В процессе эксплуатации, чтобы продлить срок службы оборудования, необходимо регулярно проводить следующие мероприятия:

  • чистка камеры сгорания;
  • очистка трубки подачи масла;
  • продувка автоматики от пыли.

Также нужно соблюдать все рекомендации производителя.

Котел на отработке, созданный своими руками, должен быть безопасен. Устройство нужно размещать поодаль от горючих объектов, материалов. Так как в процессе работы котла происходит усиленное выгорание кислорода, важно обеспечить помещение вентиляцией и дымоходом с регуляцией тяги. В месте пересечения дымохода с крышей ставят защитный кожух.

На топливо для него почти не придётся тратиться! Котёл для отопления на отработке

В вопросах отопления чаще люди ориентируются на проблему экономичности. Поэтому отопительные котлы на отработке получили свою популярность.

Под термином «отработка» понимается уже отслужившее масло, которое побывало в первичном использовании. Жидкость может быть синтетической или натуральной.

Масло для отопления подойдёт как полученное из кулинарных приборов, так и из-под тепловозов или автомобилей. Вне зависимости от происхождения, при процессе сгорания жидкость будет выделять нужное количество тепловой энергии. Поэтому иметь такое устройство очень выгодно, если есть прямой доступ к топливу.

Плюсы отопительных котлов на отработке

Отопительные котлы на отработанном масле обладают множеством плюсов.

Экономичность

Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает.

Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.

Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.

Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.

Автономность

Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения. Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.

Простота устройства

Аппарат настолько прост в сборке и действии, что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.

Ценовая доступность

Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.

Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.

Широкий спектр применения

Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.

Экологичность

Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.

Эффективность использования

Аппарат быстро нагревает воздух и помещение вокруг, поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.

Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.

Минусы использования котлов для отопления на отработанном масле

Минусы у отопительных котлов на отработке тоже встречаются.

Частое обслуживание

Наряду с плюсами, существуют и недостатки, о которых следует знать каждому будущему покупателю. Первый из них — частое обслуживание.

Такие аппараты нуждаются в надлежащем уходе. Некоторые модели предполагают очистку камеры сгорания водогрейного котла пару раз в месяц.

Очищать её от остатков отработанного топлива необходимо по мере загрязнения фильтра, проверять который нужно не реже одного раза в месяц.

В основном устройство оснащается многоразовыми фильтрами, но хозяева не должны забывать о том, что они могут легко выйти из строя. В инструкции к каждому котлу есть информация о необходимости прохождения технического обслуживания. Если оборудование эксплуатируется в соответствии с указаниями, то проходить техобслуживание можно не чаще, чем указано в инструкции.

Обязательное наличие вентиляции

Несмотря на то что отработанное топливо не выбрасывает в атмосферу вредных веществ и продуктов горения, пары довольно сильные, и при отсутствии вентиляции будут оседать на потолке и на стенах. Это повредит внешнему виду вашего помещения, испортит материалы, а также создаст неприемлемый для работы такого устройства климат. Поэтому позаботьтесь о том, чтобы аппарат располагался в месте, где есть хорошо функционирующая вентиляция.

Хранение топлива

Отработанное топливо не нуждается в дополнительной фильтрации перед использованием, но нужно предпринимать необходимые действия для его правильного хранения.

Оно не должно подвергаться воздействию высоких температур или прямых солнечных лучей. Лучше всего хранить в специальных ёмкостях, предназначенных для масляных жидкостей.

Фото 2. Хранение отработанного масла в специальных канистрах. Стенки изделий должны быть толстыми.

Их объем будет зависеть от мощности и количества потребления топлива устройством. У каждого обладателя котла должно быть как минимум две ёмкости. Одна небольшая, расходная, а вторая для сбора и хранения отработанного масла.

Внимание! Не стоит запасаться впрок большим количеством топлива. Во-первых, сжигается оно довольно медленно, поэтому бо́льшая часть масла останется на следующий сезон. Во-вторых, нахождение в жилых помещениях легковоспламеняющихся жидкостей небезопасно для окружающих.

Шум при работе

К сожалению, котёл, функционирующий на отработанном масле, создаёт определённые шумы. Подобное происходит из-за работы вентилятора и вытяжной системы. Поэтому целесообразно устанавливать такое оборудование подальше от жилых комнат и комнат отдыха. Шум довольно сильный и может помешать здоровому сну.

Котлы на отработке подразделяются на пиролизные и турбогрелки.

Пиролизные

Это оборудование изготовлено из листовой стали с использованием стальных труб.

После изготовления, устройство покрывается жаропрочной краской. Все элементы составляют цельную конструкцию, где отсоединяется только крышка от камеры сгорания.

Конструкция устройства проста. В неё входят:

  • блок управления;
  • встроенный вентилятор;
  • маслонасос выносной;
  • камера сгорания с водяной рубашкой.

В устройстве отсутствует горелка.

Принцип действия таких аппаратов прост:

  1. В расходную ёмкость заливается отработанное топливо по шлангу, оно подаётся в специальную камеру.
  2. Испарительная камера, выполненная из толстой стали, нагревается до определённой температуры.
  3. По мере разогрева, масло начинает испаряться на дне. Выделяющийся пар поднимается в камеру сгорания.
  4. В её центре есть перфорированная труба, которая подаёт воздух из вентилятора.
  5. Масляные разогревшиеся пары смешиваются с кислородом и сгорают.
  6. В результате этого процесса нагревается водяная рубашка изнутри.
  7. Пары направляются в газотрубный теплообменник.
  8. Проходя сквозь водяную рубашку, пары немного остывают и подаются в помещение.
  9. Энергия передаётся теплоносителю. Сами продукты горения поднимаются по вентиляции и покидают помещение.

Важно! Основное отличие от других котлов на отработанном масле состоит в отсутствии горелок, что повышает надёжность использования, а также влияет на лёгкость эксплуатации. Конструкция очень компактная и проста в монтаже.

Турбогорелки

Принцип работы похож на функционирование дизельных устройств. Он заключается в том, что топливо разбрызгивается и горит уже непосредственно масляный туман.

Фото 3. Схема устройства турбогрелки, работающей на отработке. Стрелками указаны составные части конструкции.

К отличительным чертам такого устройства относят чувствительность к качеству топлива. Если в его составе имеются различные примеси или вода, то горелка не стартует. Нужна хорошая электрическая мощность.

Это устройство действует по следующему сценарию:

  1. Масло заливается в специальный отсек.
  2. Под воздействием потока воздушных масс оно попадает в область непосредственного возгорания. Там уже имеется заданная температура.
  3. Происходит эффект пиролиза.
  4. Выделяются газообразные летучие продукты, которые смешиваются с кислородом и выходят из отверстия. Там же они сгорают.
  5. При этом смолистые продукты начинают накапливаться в отсеке.
  6. После того как отключается горелка, температура, достигшая максимума, сохраняется.
  7. Подача воздуха тоже не прекращается.
  8. Нелетучие продукты пиролиза сохраняются. Горелка очищается самостоятельно.

Все устройство состоит из твёрдых металлических сплавов. Сверху покрыто жаропрочной краской.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования.

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h2-h3) + d*(h2+h3) /qn

Где: h2 — коэффициент полезного действия,

h3 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Лучшие котлы на отработанном масле

Если перед потребителем становится вопрос о минимизации расходов на отопление и ГВС, то лучшим вариантом для этого является котёл на отработке.

Простая конструкция позволяет изготовить его самостоятельно, что также экономит финансы. Но такое оборудование производится и на заводах в широком ассортименте.
Отопление водогрейным котлом намного эффективнее, чем печью, так как система радиаторов позволяет обогреть всё здание, а не только площадь, примыкающую к печи.

Котёл на отработке располагают в отдельном приспособленном помещении, что позволяет избежать попадания в жилище неприемлемых газов. Рассмотрим подробнее что такое установки на отработке.

Что такое котел на отработанном масле

Котлы на отработке с водяным контуром весьма популярны. Это объясняется невысокой ценой и доступностью топлива, а также энергонезависимостью.
Если оборудование работает правильно, то масло сгорает полностью без выброса токсинов в атмосферу. Конструкция не имеет большого количества узлов, что положительно влияет на долгий срок эксплуатации и надёжность.

Разогрев происходит быстро. Для котлов на отработке допускается применение разных видов отработанных масел. Но, учитывая наличие примесей, следует установить фильтр на систему подачи топлива и периодически его менять.
Следует знать, что полное сгорание масла в такого рода оборудовании помогает избежать затратной утилизации и попадания в окружающую среду.

Плюсы и минусы котлов

  • стоимость топлива для него низкая и это оборудование способно окупить себя за один сезон;
  • возможность собрать самостоятельно;
  • полное сгорание масла при правильной настройке;
  • экологическая безопасность;
  • простая конструкция и высокая надёжность;
  • быстрый нагрев.
  • высокое потребление кислорода, что требует грамотного подхода при проектировании системы вентиляции;
  • частая чистка. Оборудование быстро покрывается сажей, что влечёт за собой регулярное обслуживание.

Принцип работы

Принцип работы котла на отработке следующий:

  1. Отработка попадает в топку по трубкам, находящимся в дожигателе. Масло может поступать самостоятельно либо принудительно.
  2. Вентилятор снабжает воздухом.
  3. При попадании масла на раскалённую поверхность оно испаряется и загорается. Далее дожигаются пары.
  4. Происходит теплообмен: огонь нагревает водяной теплообменник. Дымовые газы, направляясь в дымоход, также отдают тепло.

Поскольку качество отработки бывает разным, чистка может проводится один раз в 3-7 дней. Большое количество сажи оседает на чаше, которую легко изъять из агрегата.

Типы агрегатов на отработке

На практике используют три вида сжигания:

  • открытая печь с дожиганием пиролизного типа;
  • использование горелок Бабингтона;
  • капельная подача и сжигание в чаше с принудительным наддувом.

Первый способ наиболее показателен в гаражной печке, в которой две камеры соединяются перфорированной трубой. Второй способ подразумевает изготовление горелки Бабингтона и встраивание её в заводской котёл, работавший на другом топливе. Рассмотрим подробнее третий способ – печь-капельница, представляющую собой двухходовое водяное устройство.

Почему неопытным пользователям стоит использовать именно его:

  • масляные горелки имеют сложную конструкцию, поэтому для сборки потребуются умения и средства;
  • устройства с поверхностным горением могут привести к пожару – раскалённое термомасло воспламеняется при попадании на него воды;
  • повышенный расход масла при поверхностном горении;
  • возможность работы без автоматики.

Заводские модели котлов на жидком топливе имеют высокую эффективность и способны поддерживать необходимый температурный режим даже в больших помещениях.

Ёмкость с отработанным маслом обычно находится на полу. Такое оборудование предназначено для нагрева воды и разделяется на одно- и двухконтурное. Автоматические водогрейные установки снабжаются автоматикой, которая контролирует температуру воздуха, теплоносителя.

Правила монтажа

Монтаж котлов на отработке аналогичен установке оборудования других видов. Основная отличительная особенность котельной на отработанном масле это то, что дымовую трубу нет необходимости возводить высоко, а достаточно поднять на высоту 4 м. Это связано с тем, что жидкое топливо сгорает бездымно.

Однако стоит учесть некоторые рекомендации по установке:

  1. Оборудование, не покрытое теплоизоляцией, размещать на дистанции не менее 500 мм от горючих поверхностей и 100 мм от несгораемых.
  2. Наружную часть дымохода нужно выполнять утеплёнными конструкциями во избежание образования конденсата и сажи.
  3. Установка группы безопасности обязательная.
  4. Важно обустройство хорошей втяжной вентиляции для избавления от запахов. Приток можно осуществить с улицы.
  5. Полезно предусмотреть регулятор оборотов вентилятора наддува и вентиль на маслопровод для управления мощностью.
  6. Нужно установить термостат, выключающий поддув и подачу масла при перегреве теплоносителя.

При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии.

Как сделать котел на отработке своими руками

Чтобы изготовить самодельный котёл на отработанном масле, нужно использовать газовый баллон, отрезать закругляющиеся части до размера 1 метр в высоту.

  • листовая нержавеющая сталь 1,5-3 мм или чёрная сталь от 4 мм для изготовления топочной камеры и пламенной чаши;
  • трубку для подачи отработки из нержавеющей стали;
  • жаровые трубы толщиной стенки от 3,5 мм;
  • металлическую полосу 40х4 мм и асбестовый шнур для герметизации крышки;
  • лист металла 3 мм для люка ревизии;
  • для теплообменника подобрать сталь от 4 мм.

Когда все материалы в наличии можно начинать процесс изготовления:

  1. Сперва сваривается теплообменник. Для этого нарезаются жаровые трубы диаметром 32 мм.
  2. К теплообменнику присоединить патрубки.
  3. Отверстия под ревизию и дымоход вырезаются во втором баллоне. Далее приваривается штуцер диаметром 114 мм, и делается горловина с крышкой.
  4. Обе ёмкости свариваются в единый корпус. Сверху должна быть стальная полоса для уплотнения, а щели заполняются асбестовым шнуром.
  5. По чертежу делается дожигатель. В отрезанном торце баллона выполняются смотровые отверстия и монтажные отверстия для установки дожигателя.
  6. На крышке должны быть ручки. Трубу дожигателя можно приварить или герметично прикрутить болтами.

Снизу конструкция закрывается крышкой с отверстиями. По центру выводится маслопровод. Далее изготавливается пламенная чаша.
После того, как самодельный котёл собран, к дожигателю приваривается колено, и устанавливается вентилятор. Рекомендуется изолировать котёл негорючей минеральной ватой.

Рейтинг лучших моделей

В России котлы на отработке производятся, в основном, на Воронежском заводе. Оборудование этого производителя сертифицировано, в отличие от остальных предприятий.

Рассмотрим некоторые модели:

  • Теплотерм GMB — двухконтурный котёл мощностью от 30 до 50 кВт отличается высоким качеством своих узлов, надёжной автоматикой и высокой многофункциональностью. Расход масла от 3 до 5,5 литров в час;
  • Геккон 50 – пиролизный котёл, работающий на разном жидком топливе. Работает на топливе низкого качества. Установка имеет большой коэффициент полезного действия, небольшие размеры и отличается надёжностью. Расход — от 2 до 5 литров в час;
  • Ставпечь STV1 – котёл 50 кВт, работающий на разном жидком топливе с расходом от 1,5 до 4,5 литров в час. Имеет большой КПД;
  • КЧМ 5К – чугунный котёл, непритязательный к любому топливу. Мощность до 96 кВт.

Бытовые котлы отопления на отработке для частного дома и дачи

Современные котлы отопления на отработке для частного дома, с эффективностью используются для обогрева жилья и нагрева горячей воды в бытовых нуждах. Существует несколько модификаций котельного оборудования, отличающихся принципом работы.

Можно ли использовать котел на отработке для обогрева жилого дома

Первые агрегаты, создавались с целью утилизации отходов нефтепродуктов, поэтому, изначально они назывались «утилизаторы» и были заточены под уничтожение отработки, с минимальным процентом вредных выбросов. В дальнейшем, выделяемую тепловую энергию, стали использовать для отопления. Появились теплогенераторы с разным внутренним устройством и конструкцией.

Современные котлы для отопления дома на отработанном масле – экологичные (процент вредных выбросов меньше чем в твердотопливных аналогах), автономные и практичные.

Котлы классифицируются по принципу работы:

    Предварительное испарение топлива – внутри конструкции расположена чаша, в которой осуществляется частичное сжигание топлива с постоянным и интенсивным испарением его с поверхности. Пары нефтепродуктов, дожигаются в отдельной камере. Принцип работы напоминает тот, что используют пиролизные котлы.
  • Факельные котлы – универсальные, способны переоборудоваться под любой тип жидкого топлива (отработку, отходы нефтепродуктов, солярку), а также природный газ. Устройство горелки под отработанное масло, напоминает то, что используется в обычных жидкотопливных агрегатах, работающих на жидком топливе.
    Во время работы, сжигается не отработка, а топливовоздушная смесь, состоящая из мелкодисперсионных капель. Проходя через форсунку под давлением, жидкость распыляется и поджигается с помощью электродов.
  • Изготовленные на заводах отопительные котлы на отработанном масле для отопления загородных домов и коттеджей, в основном факельного типа. Котлы с применением частичного испарения топлива, зачастую кустарного производства и используются в отоплении жилья, крайне редко.

    Как организована работа домашнего котла на отработке

    Насколько выгодно отапливать дом отработкой, какой расход

    Средний расчет необходимого количества масла, высчитывают следующим способом:

    1. Узнают максимальную производительность котла, информация есть в технической документации.
    2. Делят ее на 10.
    3. Полученный результат умножают на 1000 + 50%.

    Для дома на 100 м², расход отработки масла, составит: 10 кВт ÷ 10 × 1000 + 50% = 1500 л.

    Все вычисления должен выполнять специалист, для точных результатов, можно воспользоваться специальной программой – онлайн калькулятором, размещенной на сайте. Чтобы сжигание отработанного масла осуществлялось в более экономичном режиме, выполняют работы по теплоизоляции отапливаемого здания, регулировке топливоподачи и интенсивности факела пламени.

    Как и какой котел на отработанном масле выбрать

    5-10 лет назад, отечественному потребителю, в основном были доступны котлы самодельной сборки, которые не было возможности эксплуатировать в бытовых условиях. На данный момент, котлы изготавливают многие известные европейские бренды и некоторые российские компании.

    Судя по отзывам потребителей, в отечественных условиях эксплуатации, прижились несколько моделей:

    • Olympia OLB-500 GD-R;
    • Wolf COB-29;
    • Viessmann Vitorondens 222-F;
    • ГеККОН;

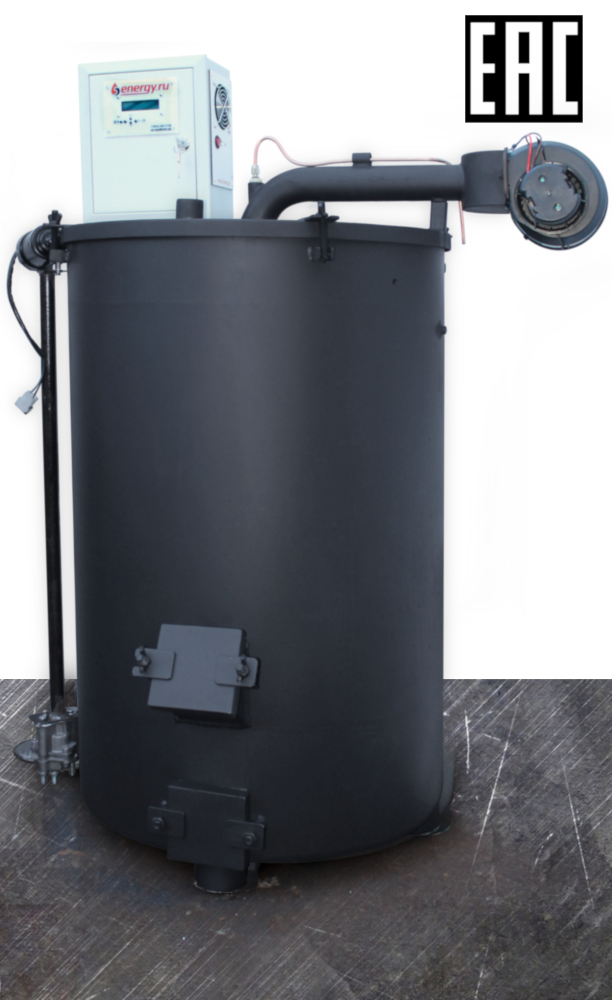

    • 5Energy EcoBoil.

    Все перечисленные модели, адаптированы под бытовые условия эксплуатации, имеют красивый внешний вид, встроенную систему безопасности, сертификацию и разрешение на установку в РФ.

    Котел отопления работающий на отработанном масле

    Общепринятая точка зрения о том, что печь или котел отопления на отработанном масле – это дорого и вредно для людей и загрязняет окружающую среду, на самом деле не более чем обычный стереотип. В действительности такой вариант является оптимальным для обогрева помещений до 150 кв. м там, где нет центрального отопления.

    В качестве жидкого топлива выступает отработанное масло любого происхождения или его смеси: синтетическое, минеральное, трансмиссионное. Это побочный продукт, который собирают при замене на СТО, в локомотивных депо, в швейных предприятиях, на заводах и фабриках, где имеется всевозможное оборудование, на буровых установках, в кафе и ресторанах.

    Высококалорийное топливо, не требующее особой очистки, имеет низкую стоимость, что еще раз подтверждает высокую экономичность отопительного водяного котла на отработанном масле. Окупаемость оборудования вместе с использованной отработкой– 1 год.

    Преимущества отопления:

    • конкурентная цена оборудования и жидкого топлива;
    • возможность использования любых отработок;
    • простота конструкции и монтажа;
    • небольшие размеры;
    • экологически чистый процесс сгорания;
    • комфортная эксплуатация;
    • автономность системы отопления;
    • эффективность обогрева.

    Принцип действия

    Предварительно очищенное от механических элементов топливо подается маслонасосом в испарительную камеру, где оно переходит в газообразное состояние при нагреве на масляной горелке. Образовавшийся пар соприкасается с поступающим воздухом и в результате сгорает, увеличивая температуру водной рубашки, в которой находится теплообменник. Газообразная смесь, имеющая высокую температуру, движется вверх и передает теплообменнику свое тепло. Далее газ направляется в дымоход.

    Рис. 1 Схема функционирования котла работающего
    на отработанном масле

    Отопительный котел на отработанном масле возможно укомплектовать системой автоматики. Дополнительные затраты оправдывают себя полностью автономным режимом отопления после модернизации. Делается настройка автоматики на нужные параметры, и отопительная система в последующем самостоятельно будет поддерживать заданную мощность установки, путем ограничения или увеличения подачи воздуха.

    Настройка определенного соотношения образующихся паров отработки и подаваемого воздуха обеспечит максимальное получение тепла и отсутствие копоти и дыма.

    Единственная функция, которая не поддается в этом случае автоматизации – контроль за уровнем горючего в баке. Он не должен быть ниже установленного минимума расхода.

    Розжиг горелки

    Для запуска котла отопления на отработанном масле сначала нужно открыть топливный кран подачи и проследить, чтобы дно камеры покрылось слоем топлива около 10 мм, не допуская перелива. Для ускорения розжига горелки можно добавить в камеру 100 г керосина. Необходимо проследить, чтобы в отработке не было примеси воды или механических частиц.

    Бумажный фитиль смачивается жидкостью для растопки, затем его поджигают и опускают ближе к горелке на дно камеры. Вентилятор обдува должен быть уже включен. Жидкость загорается и вскоре закипает. Ровное и незатухающее пламя горелки свидетельствует о стабильности работы оборудования.

    Котел с водяным контуром

    Количество автономных печей и котлов на отработанном масле с водяным контуром, используемых для отопления и получения горячей воды постоянно растет. Все больше людей убеждается в их удобстве и выгоде. Можно приобрести котел на отработанном масле с водяным контуром изготовленный в заводских условиях. Но, стремясь снизить расходы на отопление помещений, умельцы совершенствуют свои конструкции, выпускают самодельное оборудование на отработке без специальной масляной горелки для котла.

    Рис. 2 Схема самодельной печи на отработке

    Для эффективной работы конструкции необходимы следующие условия:

    • Дымоход длиной от 4 м.
    • Труба в дымоходе не должна иметь горизонтально расположенных участков. Очистка дымохода проводится несколько раз в месяц.
    • Ведется постоянный контроль расхода отработки и уровня нагрева воздуха.

    Принцип функционирования печи-котла на отработанном масле аналогичен паяльной лампе. Нижний резервуар заполняют отработкой. Верхний слой топлива под действием температуры, создаваемой горелкой, нагревается и начинает испаряться. Проходя через трубу подачи, пар смешивается с закачиваемым воздухом и постепенно переходит в верхний резервуар. Чем выше поднимается образовавшаяся смесь, тем активнее становится горение. Достигнув верхнего резервуара, отработка сгорает окончательно, а газовые отходы удаляются через дымовую трубу.

    Печка с отопительным водяным контуром может обогревать гораздо большее по размеру помещение. В верхней части, установленной на печи емкости, делают выход в отопительный контур. Прошедшая через контур и остывшая вода возвращается в емкость. Схема такого водогрейного отопления очень простая и надежная.

    Водогрейное оборудование

    Полная автономность водогрейного котла на отработанном масле делает возможным его использование в любых помещениях, где есть необходимость горячей воды и отопления.

    Зачастую бытовой водогрейный котел на отработанном масле устанавливают, как резервный вариант параллельно обычной котельной на случай низкой температуры воздуха. Этот вариант отопления очень удобен для частных домов.

    Одноконтурный вариант водогрейных котлов на отработанном масле используют, например, в теплицах, когда нагретая вода нужна только для отопления помещений.

    Водогрейные котлы на отработанном масле часто используют в автосервисах, где есть ремонтные и офисные зоны по той причине, что воздушное отопление не обеспечивает в полной мере приемлемые температурные условия для работы сотрудников в обоих типах помещений.

    Для бытового отопления и использования обычной горячей воды в частных домах и коттеджах целесообразно использование двухконтурного водогрейного котла на отработанном масле. Теплообменник находится в самом оборудовании, что исключает необходимость в бойлере.

    Двухоборотный котел

    Один из самых популярных бытовых котлов на отработанном масле – двухоборотный. Он быстро нагревает воду и поддерживает постоянную температуру в помещении. Автоматика в двухоборотном котле на отработанном масле выполнена на базе многофункционального процессора.

    Характеристики водогрейного оборудования:

    • мощность от 10 до 40 кВт;
    • плавное регулирование температуры теплоносителя;
    • коэффициент полезного действия до 90%;
    • норма расхода топлива в час 1,0 — 2,7 л;
    • экономится масло до 18%;
    • режимы двухоборотного отопления: поддержание горения, рабочий;
    • встроенный термостат;
    • водная рубашка до 30 л;
    • выносной маслонасос;
    • розжиг вручную;
    • блокировка от вторичного включения.

    Двухоборотный котел на отработанном масле подходит для эксплуатации в любой местности, где нет централизованного отопления. Для бесперебойной работы водогрейной отопительной системы необходима емкость с запасом горючего на весь сезон отопления. Подача воды может производиться из колодца.

    С помощью двухоборотного котла на отработанном масле при мощности 15 кВт вполне реально прогреть помещение 150 кв. м до 200 тепла в течение получаса. При этом внешняя температура воздуха может быть до -200С.

    Рис. 3 Бытовой двухоборотный котел на отработанном
    масле

    Двухоборотный котел на отработанном масле надежен, прост в эксплуатации и экономичен за счет двойного оборота горящих паров в теплообменнике.

    Дополнительные блоки защиты от перелива топлива в случае затухания и от перегрева теплоносителя сделают эксплуатацию водогрейного двухоборотного котла на отработанном масле автономным. Расход топлива будет находиться под контролем автоматики.

    Специфика масляной горелки

    Чтобы масляная горелка котла функционировала без сбоев, нужно учитывать особенности ее работы. По причине изменения вязкости жидкого топлива в условиях больших колебаний температуры воздуха, особенно зимой, необходим постоянный подогрев вводимого в горелку жидкого топлива до момента впрыскивания.

    Подогрев топлива осуществляется нагревателем, вмонтированным в горелку примерно до 700. При большей температуре подогрева начинается недопустимое испарение отработки. При температуре меньше установленного значения КПД снижается. Топливо сгорает не полностью, что может привести к необходимости внеочередной очистки горелки.

    Рис. 4 Масляная горелка

    Парообразная струя топлива поступает через форсунку в камеру сгорания, где находится горелка. Чем мельче по структуре составляющие пара, тем эффективнее работает горелка. Для распыления топлива используют сжатый воздух под определенным давлением, расход которого можно регулировать. Необходимый для возгорания «вторичный» поток воздуха создает вентилятор горелки.

    Масляные горелки известных производителей за рубежом отличаются от отечественных горелок не только конструкцией, но и возможным применением. Зарубежные горелки универсальны, что позволяет использовать их для работы на любом виде масла. Мощность горелки в зависимости от установленного в ней сопла может иметь диапазон от 25 до 80 кВт. Горелки комплектуются специальным топливным шлангом. При смене вида отработанного топлива не требуется замена горелки, необходима только регулировка подаваемого воздуха.

    Правила безопасной эксплуатации оборудования на отработке:

    • Не использовать для розжига горелки бензин и другие горючие жидкости.
    • Ежемесячно прочищать нижнюю часть установки, особенно горелку.
    • Не запускать оборудование в работу без включенного циркуляционного насоса.
    • Не начинать эксплуатацию нагревательного оборудования при температуре ниже пяти градусов.
    • Исключить попадание влаги внутрь через дымоход.

    При выборе отопления на отработанном топливе, прежде всего, берут во внимание необходимую мощность оборудования, которая рассчитывается как число, равное 10% от площади отапливаемого помещения. Расход отработанного топлива в час равен 0,1 от значения мощности.

    С помощью таких простых расчетов можно определиться не только с оптимальным вариантом оборудования, но и с количеством топлива на весь отопительный сезон. Масляный котел на отработанном масле – самый рациональный вариант для отопления дачи, дома, теплицы, гаража, любого производственного помещения.

    Статьи по теме:

    Котел на отработанном масле своими рукамиЖидкотопливные котлы отопленияКотел Олимпия: дизельный, газовый

    Монтаж котлов на отработанном масле

    Описание

    Котел отопления на отработанном масле для обогрева частных домой появился не так давно. Раньше подобные системы отопления применялись для производственных помещений, но стремительный рост цен на теплоносители привел к тому, что появились отопительные агрегаты и для частных домов, работающих на отработанном масле.

    Один литр солярки при сжигании дает столько же тепла, как и сгораемое отработанное масло, но этот вид топлива дешевле солярки в 4-5 раз, а поэтому и расходы на обогрев частного дома будут во столько же раз меньше. Как правило, используется отработанное масло синтетического происхождения. Это могут быть трансмиссионные, гидравлические и моторные масла. При сгорании такого масла в котле не ощущаться сильный запах и не идет копоть. Все котлы оснащены электрическим блоком управления для контроля температуры и для аварийного отключения системы.

    Котел на отработанном масле практически ни чем не отличается от своих собратьев, работающих на жидком топливе. Единственное различие может состоять в увеличенной топке и дымоходе, что необходимо для эффективного сгорания масла. В камеру котла впрыскивается масло, которое сжигается без остатка. Выбирая котел отопления на обработанном масле, в первую очередь обращают внимание на горелку. В конструкции котла еще есть воздушный компрессор, подающий кислород в топку, и топливодозирующий насос.

    Стоит отметить, что котлы, работающие на отработанном масле, имеют высокую цену. Однако, при правильно организованной системе отопления затраты на агрегат быстро окупаются.

    Котлы отопления на отработанном масле бывают двух видов: одноконтурные и двухконтурные. Чаще всего для отопления теплиц и прочих подсобных помещений востребованы одноконтурные котлы. В том случае, если есть необходимость в горячем водоснабжении, то выбирают котел двухконтурный, который может подогревать либо проточную воду, либо в дополнительно установленном водонагревателе. Такие отопительные агрегаты применяются для отопления и горячего водоснабжения частных домов.
    Нередко котлы на отработанном масле используют в виде дополнительного оборудования к иным видам отопления и в качестве запасного источника тепла. Такие котлы считаются независимыми источниками тепла, которые находят свое применение там, где отсутствует центральное отопление. На рынке отопительного оборудования есть котлы импортного производства, а также отечественного, которые имеют хорошее качество и более низкую стоимость.

    Теплотерм и горелка, отработка в топку, расход отопительного котла

    Котел на отработанном масле является агрегатом, который используют для отопления помещенияСреди разнообразных современных систем отопления особенно выделяется такой тип обогрева как использование котла, работающего на отработанном масле. Это чрезвычайно выгодная система, которая позволяет существенно сэкономить на отоплении. Благодаря дешевизне энергоресурса обогрев становится доступнее, однако у данных котлов есть свои особенности. К чему же стоит быть готовыми?

    Что представляет собой котел на отработке

    Итак, что же собой представляет котел на отработанном масле, который часто называют в народе просто котлом на отработке? Это отопительная система, которая использует для обогрева дешевое, отработанное сырье, в данном случае масло. Конечно, использование некачественных носителей несет ряд недостатков, поэтому в частных домах и квартирах котлы на отработанном масле не используют. Однако если речь идет о сарае или другом нежилом помещении, то данный способ обогрева может весьма пригодиться.

    Где могут использоваться котлы на отработанном масле:

    • В гараже;
    • Сарае;
    • Теплице;
    • Помещении для скота.

    Горелка на отработанном топливе может работать на любом виде отработанного масла, даже синтетическом. Любое использованное жидкое топливо можно не только эффективно использовать, но и параллельно утилизировать, поэтому некоторым даже удается заработать на использовании таких отопительных систем.

    Отопительный котел на отработке: плюсы и минусы

    К явным преимуществам котла на отработанном масле можно записать дешевизну топлива, однако на этом список достоинств такой системы не заканчивается.

    Обычно среди плюсов выделяют:

    1. Низкая стоимость не только топлива, но и самого котла. Устройства отопительной системы настолько простое, что некоторые даже решаются самостоятельно выполнить работы и сделать котел своими руками. Как считается, в среднем котел на отработанном масле окупается за год, после этого отопление становится почти бесплатным, так как стоимость отработки дармовая.
    2. У котла нет выхлопа. Многие могут подумать, что котел на отработанном масле чрезвычайно вредный для человека или окружающей среды, ведь в нем сжигается низкопробное топливо. Однако на самом деле, что бы не сжигалось в котле, оно сжигается полностью, даже пары от топлива не испаряются, а горят. В итоге вы получаете, как ни странно, полностью безопасную и экологически чистую установку.
    3. Быстрый и полный прогрев. Котел на обработке в отопительный период окажется просто незаменим. Расход топлива ничтожно мал, а прогревается помещение в считанные минуты, так как в топку заложено горючее масло. Температура и скорость горения масла и паров очень высоки, поэтому помещение быстро и равномерно прогревается.
    4. Простая конструкция. Если у вас в мастерской найдется пару газовых баллонов, стальных труб, листов и еще ряда стандартных материалов, то вы можете соорудить котел своими руками. В любом случае, даже купить котел не будет дорого.

    Преимущество котла на отработке в том, что он быстро и хорошо прогревается

    Из недостатков котлов на отработке можно отметить то, что агрегат вытягивает воздух. Работа котла на отработанном масле заключается в сжигании масла и паров, однако для этого процесса нужен кислород, поэтому котел буквально вытягивает весь воздух из помещения. Это одна из главных причин, почему такие котлы не используются в жилых помещениях. Для гаража или сарая это не проблема, однако, в помещении для скота придется продумать систему вентилирования воздуха.

    Помимо этого, есть еще некоторые минусы:

    • Требования к маслу. Конечно, просто так взять и залить в котел отработанное масло не выйдет, его сначала нужно отфильтровать. Правда, если дать маслу время хорошенько отстояться, то оно само отфильтруется и на фильтрах можно будет сэкономить. Если регулярно заливать в котел некачественное масло, то он быстро сломается.
    • Необходимость часто чистить выхлопную трубу. К сожалению, от этого просто никуда не деться – трубу придется чистить действительно часто, так что к регулярной чистке следует подготовиться заранее.

    Горелка на отработке для котла – что это и для чего служит

    Некоторые путаются в терминах и считают, что котел и горелка на отработанном масле – это одно и то же. На самом деле горелка – дополнительное оборудование, которое может устанавливаться как на сам котел, так и само по себе.

    Из за выхлопа, данное оборудование можно использовать лишь на открытом воздухе или в спец. помещении.

    Горелка не играет роли отопительного оборудования, и задача устройства заключается исключительно в подогреве воды. Горелка проста в эксплуатации, однако имеет большой минус – выхлопы, поэтому использовать для подогрева воды в жилом помещении технику нельзя.

    Расход отработки в котле

    Одного полного бака котла обычно хватает на один день отопления помещения среднего размера. Это означает, что в сутки котел в разгар отопительного сезона потребует около 6-7 литров отработанного масла.

    В периоды потеплений расход снижается, так как мощность котла можно прикрутить.

    В такие моменты расход падает до отметок 2-3 литра в день. В любом случае, это очень мало по сравнению с любыми другими отопительными приборами, если учитывать стоимость отработанного масла.

    Котлы на отработанном масле Теплотерм

    Котлы от отечественного производителя Теплотерм являются довольно популярными на современном рынке. Они экономичны в эксплуатации, стоят не дорого, при этом отличаются высокой эффективностью работы. Единственный серьезный минус котлов – необходимость регулярной чистки, хотя бы 1 раз в двое суток. Иногда чистка требуется ежедневно.

    Достаточно популярным на современном рынке является котел на отработанном масле Теплотерм

    Большинство моделей производителя на рынке имеют мощность 30 кВт. Такого котла хватит для отопления довольно большого помещения, площадью около 260-200 кв. метров.

    Расход электричества у котла около 90 Вт/ч, при этом, по отзывам покупателей экономичность примерно в 2-3 раза выше, чем у отопления дровами. В среднем за сутки образуется около одного совка золы в виде отходов, поэтому от регулярной чистки оборудования попросту никуда не денешься. Среди основных преимуществ оборудования – долговечность и не требовательность к топливу – модели принимают почти любое отработанное масло «на ура». Некоторую отработку котел берет даже без отфильтровки.

    Как сделать котел на отработке своими руками

    Если у вас есть под рукой необходимые материалы, то сделать котел можно даже самостоятельно. Первое что для этого потребуется, это насос для подачи масла из топливного бака в камеру сгорания.

    Помимо этого, вам потребуется:

    • бак, где будет храниться топлив;
    • горелка;
    • соответствующий насос для циркуляции воды в системе отопления.

    В целом это все, правда в большинстве случаев котел работает эффективнее с компрессором, который подает воздух, можно обойтись и без него, но с ним сгорание будет происходить быстрее.

    Если все элементы будущего котла под рукой, то можно приступать к сборке. Специалисты считают, что именно сборка является наиболее трудоемким процессом в этом деле. Самое главное – это схема, которая должна быть правильно рассчитана. Можно поручить разработку схемы проверенному специалисту, а за непосредственные работы по плану взяться самому.

    Сборка котла на отработанном масле (видео)

    В целом, котел на отработанном масле – отличная альтернатива обычным котлам. Такое оборудование имеет свои минусы, поэтому использовать в частных домах его не рекомендуется. Однако в случае с сараем, гаражом или дачей котел может быть отличным выходом. Он потребляет немного электричества и требует дешевое отработанное масло для работы. Плюсы котла очевидны – он экономичный и доступный, при этом теплоотдача на высоком уровне. Минусы котла – необходимость регулярной чистки, желательно чистить выхлопную трубу раз в день, но в некоторых моделях будет достаточно уборки через день. При своей работе котел очень сильно вытягивает весь воздух из помещения, поэтому для безопасности нужно либо обеспечить вентиляцию в помещении, либо непосредственную подачу воздуха прямо в топку. Сделать котел на отработанном масле можно и собственными руками, однако лучше в этом деле поручить профессионалу хотя бы разработку плана, в котором нельзя допускать ошибки. По готовой схеме сборка котла не должна вызвать трудностей. Расход отработанного масла в среднем котле составляет около 7 литров в сутки во время зимнего периода и летом около 2 литров на подогрев воды.


    Добавить комментарий

    Котел отопления на отработанном масле своими руками

    Котел отопления на отработанном масле

    Котел на отработанном масле – это один из лучших «обогревателей» автономного типа, который может работать на достаточно распространенном и дешевом виде топлива. Разумеется, в силу специфики конструкции и топливной смеси таки котлы не используются в жилых домах. Но в гараже, сарае или теплице котел на отработке (использованном масле) зарекомендовал себя более чем хорошо.

    Поэтому в данной статье мы рассмотрим типовые отопительные котлы на отработанном масле, оценив не только достоинства и недостатки, но и конструкционную схему самых распространенных вариантов таких обогревателей. Возможно, эта информация поможет вам собрать такой котел собственными силами.

    Котел отопления на отработанном масле

    В чем выгода?

    Котлы отопления на отработанном масле славятся следующими преимуществами:

    Котел на отработанном масле своими руками

    • Такой обогреватель может работать и на любой разновидности минерального или синтетического масла. А это самая дешевая разновидность жидкого топлива. К тому же, владелец котла может не только решить проблему отопления, но и организовать пункт утилизации отработанного смазочного материала. Следовательно, на таком топливе можно даже заработать.
    • Дешевизна самой печи – все трудозатраты и материалы окупаются буквально за один год. То есть, со второго года вы будете отапливать ваше помещение практически даром.
    • Достаточно высокая экологичность установки – котел работающий на отработанном масле сжигает не само топливо, а его пары. Причем у такой «камеры сгорания» практически нет «выхлопа» — пары масла сгорают практически без остатка.
    • Высокая теплоотдача, а в случае принудительной конвекции – еще и высокая скорость нагрева отапливаемого помещения. И даже водяной котел на отработанном масле может прогреть помещение за считанные минуты. Ведь при горении паров отработанного масла выделяется просто колоссальный объем энергии.
    • Простая конструкция – котел состоит из самых простых узлов, большую часть которых можно изготовить в любой домашней мастерской. Причем почти все узлы котла производят из своеобразных «полуфабрикатов» — стандартных труб из конструкционной стали, газовых баллонов, листового проката и так далее.

    В свою очередь, к числу недостатков можно причислить лишь три факта:

    Вариант котла на отработке

    • Такой котел буквально выжигает весь кислород, скопившийся в помещении. Ведь горючую смесь формируют из паров масла, смешиваемых с воздухом. Но в нежилых помещениях – гаражах и сараях – этот недостаток можно попросту игнорировать. Или нивелировать, путем обустройства надежной вентиляции.
    • Масло для котла придется отфильтровывать, следовательно, излишне грязная отработка вынудит владельца приобретать все новые и новые масляные фильтры. Но если дать маслу отстоятся, то расходы на фильтры уменьшатся на порядок!
    • Дымоход такого котла придется чистить. И эта операция будет повторяться с просто раздражающей периодичностью. И с этим ничего не поделаешь.

    Словом, масляный котел на отработанном масле выгоден и прост, как в конструировании, так и в эксплуатации.

    Принцип работы котла

    Подобная простота и вышеописанные преимущества являются следствием удачного принципа работы котла, который функционирует следующим образом:

    Принцип работы котла

    • Масло нагнетается в испаритель – первичную камеру, разогретую отработанными газами до 40 градусов Цельсия. Причем в испарителе происходит первичный розжиг еще жидкого масла. Таким образом, этот узел работает еще и как «свеча зажигания».
    • Испарившееся масло поднимается вверх, попадая в камеру сгорания, где к парам топлива подмешивают порцию воздуха. После смешивания в определенной пропорции воздушно-масляная взвесь вспыхивает и прогорает практически без остатка, транслируя энергию на стенки первичного корпуса. Дальнейший путь энергии зависит от типа теплоносителя, используемого в паре с котлом. Например, котел водогрейный на отработанном масле передает энергию сгоревшей смеси водяной рубашке, встроенной в корпус нагревательного устройства. Ну а воздушные конвекторы предполагают наличие в корпусе трубчатых каналов, стенки которых разогревает энергия сгорающей смеси паров масла и воздуха.
    • Смесь разогретого воздуха и остатков несгоревшего масла (выхлоп котла) отводится по дымоходу, непременной частью которого является газотрубный теплообменник. Этот узел обеспечивает обратную циркуляцию отработанных газов — выхлоп движется верх, вниз и затем снова вверх. Причем пропускная способность дымохода регулируется шиберной задвижкой.

    Как видите: принцип работы котла немного похож на схему работы двигателя внутреннего сгорания. Правда, у котла нет ни вала, ни цилиндра, ни клапанов. Да и работает он постоянно, а не циклично. Поэтому самодельный котел на отработанном масле можно построить из подручных деталей практически без усилий.

    Устройство котла на отработанном масле

    Для «строительства» котла нам понадобятся следующие детали, узлы и «полуфабрикаты»:

    Схема устройства котла на отработанном масле

    • Погружной насос центробежного типа – его используют для транспортировки масла в первичную камеру сгорания.
    • Компрессор – этот узел используется для нагнетания (надува) воздуха во вторичную камеру сгорания.
    • Циркуляционный насос – классический агрегат, применяемый для обеспечения «круговорота» теплоносителя в «рубашке» котла.
    • Корпус – металлический бак цилиндрического типа (возможно – старый баллон для пропана), внутри которого соберут все элементы котла.
    • Горелка – самый сложный узел, куда стекает масло, нагреваемое до температуры воспламенения. После розжига масла нам остается лишь перенаправить его пары во вторичную камеру.
    • Трубы и фитинги для отвода теплоносителя от рубашки или вентиляторы и металлические трубы, используемые при сборке воздушного конвектора.

    Причем, если мы строим котел на отработке своими руками, то горелку придется собирать самостоятельно, действуя следующим образом:

    Котлы на отработанном масле для отопления

    • В переходник с ½ на 2 дюйма вкручивается резьбовой сгон, причем со стороны большего диаметра. Таким образом, труба «выходит» из своеобразной чаши.
    • Со стороны полудюймового отверстия в переходник вкручивают калильную свечу. Причем на уровне нагревательного элемента свечи сгон нужно перфорировать, надрезав трубу болгаркой.
    • На верхнюю часть сгона накручивают уголок с внутренней резьбой на полдюйма.
    • В свободный торец уголка вкручивают второй сгон, который пропускают сквозь перфорацию в стенке первичной камеры сгорания котла. Фиксацию сгона в стенке камеры выполняют с помощью двух контргаек, герметизируя место сопряжения особыми герметиками. Ну а немного ниже этого отверстия высверливают еще два – под ввод кабеля на контакты свечи зажигания.
    • Далее на сгон накручивают тройник, к боковому отводу которого крепят шланг от маслопровода.
    • К свободному торцу тройника крепят шланг компрессора, подающего воздух в камеру сгорания.

    В итоге, такая самодельная горелка работает следующим образом:

    • Масло стекает в чашу переходника и воспламеняется под действием свечи зажигания.
    • Воздух закачивается туда же и увлекает пары частично сгоревшего масла вверх, во вторую камеру сгорания.

    Заполнившие вторую камеру пары начинают гореть, воспламеняясь от факела на дне «чаши» переходника.

    Как сделать агрегат самому?

    Устройство котла на отработанном масле вам уже известно, детали – куплены и собраны в мастерской, следовательно – остается лишь собрать сам нагревательный прибор, соединяя, пока еще, разрозненные элементы.

    Причем в процесс «строительства» вам придется сделать следующее:

    Котел своими руками

    • Во-первых, корпус котла нужно разделить на две части. Причем в верхней области следует смонтировать «рубашку», подключив к нижней части обратку разводки системы отопления, а к верхней части – напорную трубу, по которой поднимется горячая вода. Разумеется, нижняя часть должна быть отделена от верхней области (с водой) герметичной перегородкой.
    • Во-вторых, сквозь перегородку между верхней и нижней частью пропускают трубу, играющую роль гибрида дымохода и вторичной камеры сгорания. Разумеется, внутреннее пространство трубы должно быть изолировано от контакта с водой. Поэтому сборку ведут на сварку, кольцевыми швами, накладываемыми с внешней стороны трубы-дымохода. При этом у нижнего торца в теле трубы вырезают отверстия или делают сквозные пропилы – вторичная камера сгорания будет расположена именно здесь и пропилы нужны для формирования воздушно-масляной смеси.
    • В-третьих, на перфорированный торец трубы наваривают крышку первичной камеры сгорания, размещаемой в отдельном цилиндре, гуда уже ввели горелку. Причем этот цилиндр должен сниматься с крышки.
    • В-четвертых, в нижнюю полость корпуса врезают штуцер для воздухопровода и маслопровода. Причем штуцер должен проходить корпус насквозь и соединяться с соответствующими патрубками горелки шлангами.
    • В-пятых, в корпусе котла, в нижней части, нужно оборудовать дверцу для доступа к первичной камере сгорания. Она необходима для периодической чистки горелки и первичной камеры. Причем контакты на свечу зажигания можно вывести сквозь дверцу, которую придется герметизировать с помощью асбестового вкладыша.

    Собрав эту конструкцию, заполнив «рубашку» водой, а камеру сгорания маслом, можно «включать» свечу зажигания и циркуляционный насос. Система заработает с гарантией 100 процентов.

    Причем для регулирования интенсивности горения масла в верхней части трубы, прямо на выходе из корпуса котла, стоит смонтировать шиберную задвижку, регулирующую пропускную способность дымоходного канала.

    Источник: http://canalizator-pro.ru/kotel-otopleniya-na-otrabotannom-masle.html

    Как устроен котел на отработанном масле с водяным контуром – изготовление своими руками и эксплуатация

    Печи для сжигания переработанного масла были разработаны еще в начале прошлого века. В настоящее время они применяются не только для утилизации отходов производства, но и позволяют обогревать небольшие подсобные и прочие хозяйственные помещения, а также дачные домики. В данной статье речь пойдет о принципах работы отопления от котла на отработанном масле с водяным контуром, а также о том, как соорудить такой агрегат своими руками.

    Стоит отметить, что отработанное масло стоит очень дешево, а в некоторых случаях его можно забрать бесплатно при условии самовывоза, так как станциям техобслуживания, ресторанам или ремонтным мастерским невыгодно утилизировать отходы самостоятельно. Поэтому данный вид отопления считается экономически выгодным для потребителя.

    Как работает котел на отработке

    Принцип работы твердотопливного котла на отработке заключается в сжигании масла – процесс похож на работу паяльной лампы, то есть топливо при сгорании преобразуется в газ, а воздух для поддержания пламени втягивается форсункой.

    Выделим несколько особенностей работы котла на отработке:

    • конструкцией предусмотрены два резервуара, расположенные друг над другом;
    • для сопряжения емкостей служит труба, по которой движется воздух;
    • в нижнюю емкость заливают отработанное масло;
    • нагреваясь, масло испаряется и перемещается в горелку;
    • при доступе воздуха пары воспламеняются;
    • смесь горящих газов с кислородом перемещается в верхнюю емкость, где сгорает окончательно, а отходы эвакуируются в дымовую трубу.

    Достоинства

    Как уже отмечалось, главное достоинство котлов данного типа состоит в доступности и низкой стоимости топлива. Иногда его можно достать совершенно бесплатно.

    Однако у таких аппаратов есть и другие достоинства:

    • небольшие размеры;
    • долгий срок службы;
    • надежность;
    • работа без подключения к электросети;
    • возможность самостоятельной сборки;
    • использование в системе отопления с водяным контуром;
    • высокая скорость прогрева воды для отопления и бытовых нужд.

    Котлы на отработке отличаются экологической безопасностью, поскольку в результате работы топливо сгорает полностью, не образуя отходов, вредных газов, копоти или дыма.

    Благодаря эффективному сгоранию масла, в помещении создается комфортная температура. Кроме того, при обустройстве варочной панели на верхней части котла, можно готовить пищу или разогреть воду для чая.

    Безопасность таких печей стоит отметить отдельно. Масло горит только внутри котла, а при утечке оно сразу же тухнет, так что риск пожара сведен к минимуму.

    Недостатки

    Как и у любого оборудования, котлы на отработке имеют и некоторые отрицательные стороны:

    • котел нуждается в регулярной чистке в силу характера используемого сырья;
    • по той же причине в котельной будет довольно грязно – уборка вряд ли поможет надолго;
    • эксплуатация таких котлов не регламентируется никакими законными актами;
    • поскольку речь идет о горении, полностью исключить опасность невозможно – особенно, если во время работы открыть заслонку котла.

    Описанные недостатки не являются слишком уж критичными, поэтому при грамотной эксплуатации такие установки вполне имеют право на жизнь.

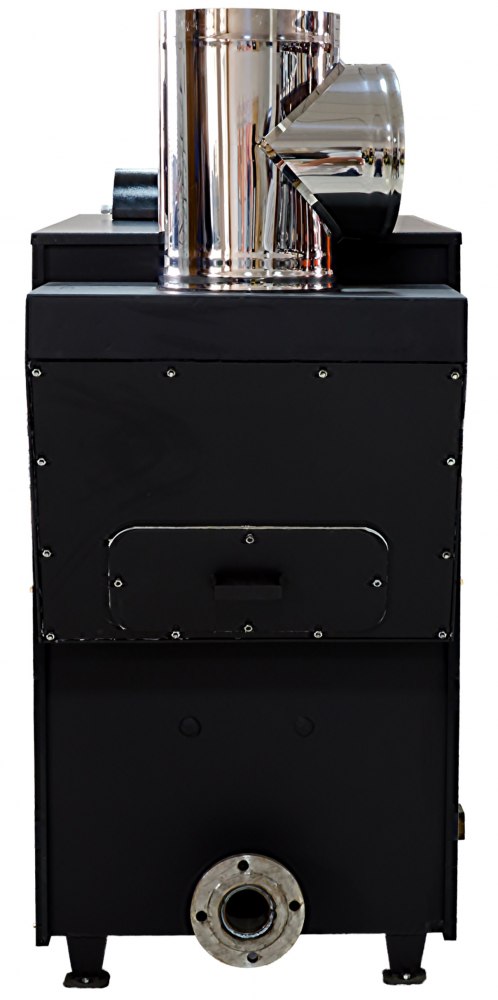

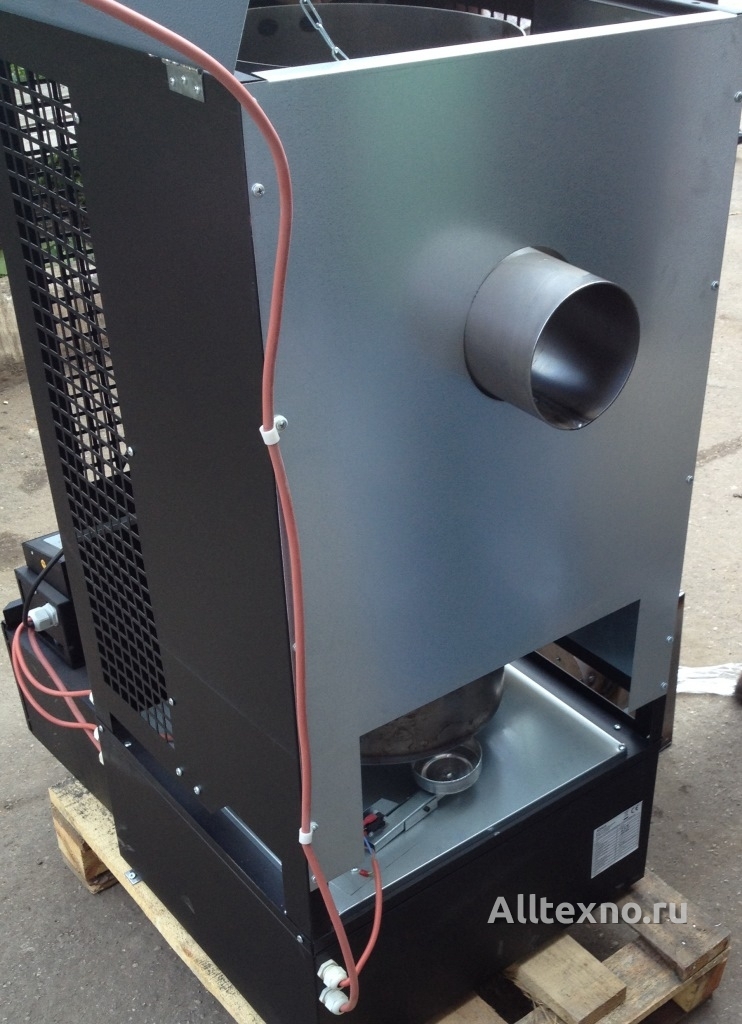

    Продукция промышленного производства

    Хотя по готовым чертежам котел на отработке своими руками сделать совсем не сложно, все же такие изделия выпускают и промышленные предприятия.

    Подобное оборудование рекомендуется использовать для отопления таких помещений:

    • загоны для животных;
    • складские помещения и гаражи;
    • производственные цеха и технологические линии;
    • зимние сады и оранжереи;
    • городские и частные бани;
    • загородные домики.

    Примечательно, что оборудование отопительного котла водяным контуром позволит использовать его более эффективно и обогревать большую площадь.

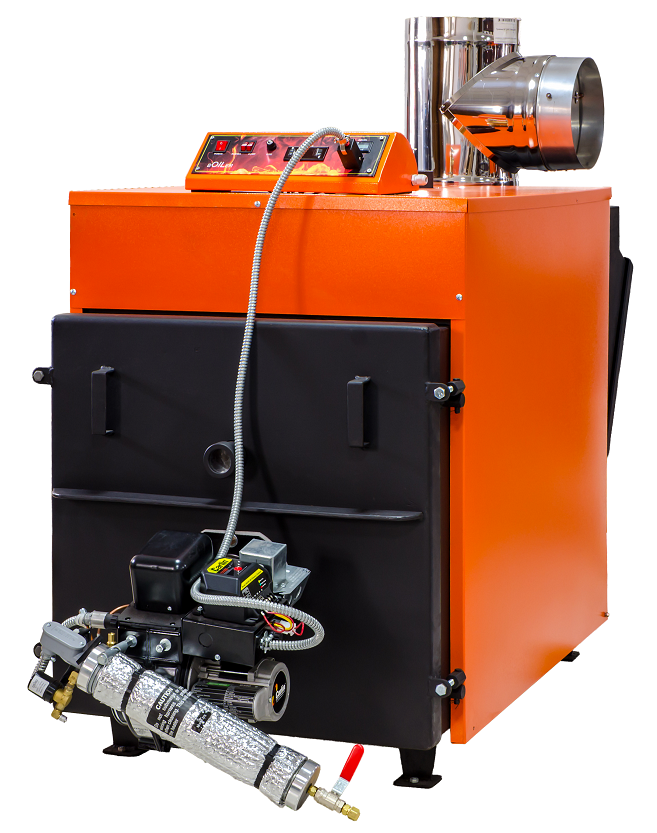

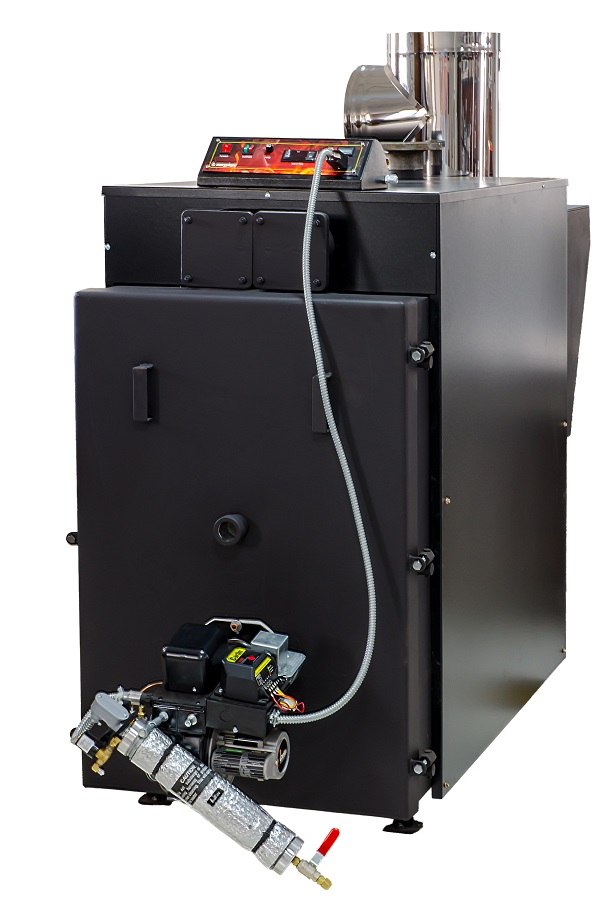

    Среди наиболее известных марок котлов на отработке от промышленных производителей можно назвать несколько:

    1. Котел Kroll SKE 100 F, производство Германия. Универсальный агрегат, способный работать на любом виде отработки, в том числе, растительном масле, а также на дизельном топливе.
    2. Модель Kroll W401-L, производство Германия. Для этого прибора также подходит любой вид отходов. При этом не нужен дополнительный монтаж горелки.
    3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает дизельное топливо, любой вид отработки и даже традиционное топливо для печей.
    4. Модель Тепламос НТ-320 и НТ-370, производства России, способны работать на любом жидком горючем, в том числе, керосине и дизтопливе.

    В любом случае, такой котел можно собрать самостоятельно, и даже подключить к нему водяной контур.

    Изготовление котла на отработке своими руками

    Если вы все-таки решите собирать котел на отработанном масле своими руками – чертежи позволят разобраться в его строении и подготовить нужное количество материала.

    В процессе работы вам понадобится:

    • листовой металл – для емкостей можно взять листы толщиной 4 мм, а крышку сделать из металла 6 мм толщины;
    • дымовая труба сечением 100 мм;
    • подставки или уголки для ножек;
    • болгарка с кругом по металлу;
    • сварочный аппарат и электроды к нему;
    • дрель и сверла по металлу.

    Как вариант, чтобы не варить топку специально, можно взять старый газовый баллон подходящего размера или даже использованный компрессор от холодильника.

    Технология работ

    Когда все инструменты и материалы готовы, можно браться за работу. Не забывайте сверяться со схемой котла на отработке во время работы, чтобы не ошибиться, и правильно собрать установку и подключить к ней водяной контур.

    Собираем нижний бак таким образом:

    • из листа металла изготавливаем емкость – вырезаем детали и свариваем их воедино;
    • для ножек нарезаем уголок длиной в 20-25 см;
    • привариваем уголки к нижней поверхности топочной емкости;
    • из более толстого железа вырезаем заготовку для крышки;
    • в заготовке просверливаем отверстие для заливки топлива и подачи воздуха.

    Обратите внимание, что для отверстия в крышке необходима заслонка, которая позволит регулировать подачу воздуха в топливную камеру, контролировать интенсивность горения и теплоотдачу.

    Теперь, сверяясь с чертежами, котел на отработке с водяным контуром нужно собрать воедино. На нижнюю емкость монтируем крышку – проследите, чтобы она плотно прилегала к баку, без зазоров и щелей.

    Далее приступаем к монтажу горелки, т.е. трубы, соединяющей две емкости между собой.

    Параметры трубы для горелки:

    • сечение не менее 100 мм;
    • длина – от 35 см.

    В трубе по всей длине нужно просверлить около 50 отверстий сечением 9 мм.

    Для создания верхнего бака технология будет выглядеть так же, как и нижнего:

    • корпус емкости изготавливаем из листового железа 4 мм толщины;
    • для крышки берем листы толщиной 6 мм;
    • на поверхности крышки рядом с местом последующего монтажа дымохода привариваем специальную перегородку;
    • готовую емкость стыкуем с трубкой горелки;
    • в конце монтируем крышку и дымовую трубу.

    Особенно тщательно в процессе сборки котла на отработанном масле по чертежам нужно отнестись к сборке и установке дымохода, ведь он будет выводить наружу продукты горения.

    Технология в данном случае такова:

    • для трубы используем жаропрочную сталь;
    • поскольку в самой верхней части дымохода температура горячих газов будет уже не столь высокой, этот участок можно изготовить из оцинкованной стали или жести;
    • желательно, чтобы длина дымовой трубы составляла 5 метров или чуть более;
    • часть дымовой трубы лучше всего расположить под наклоном, чтобы она эффективнее отдавала тепло;
    • на последнем отрезке дымоход должен быть расположен только вертикально;
    • чтобы избежать попадания осадков в дымоход, на него надевают специальный козырек.

    Проверка печи перед эксплуатацией

    Прежде чем устанавливать собранный своими руками котел на отработанном масле в помещении, нужно проверить его работоспособность на открытом воздухе.

    Для этого:

    • заливаем в топливную камеру около 2 л отработки;
    • немного бумаги сворачиваем в трубочку и поджигаем;
    • бумагу можно пропитать специальным составом для костров, чтобы она лучше горела;
    • в нижний резервуар опускаем подожженную бумагу;
    • закрываем заслонку, оставив небольшой зазор;
    • с помощью заслонки регулируем подачу воздуха так, чтобы пламя было устойчивым;
    • отдавать тепло котел начнет спустя 5-7 минут.

    Если нужно срочно потушить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в данном случае не подойдет.

    После пробного запуска, если установка функционирует должным образом, можно перейти к ее установке в помещении.

    Выбор места для котла на отработке выполняется с учетом таких моментов:

    • возможность свободного доступа к установке;
    • отсутствие в пределах досягаемости котла легко воспламеняющихся материалов;
    • малая проходимость места – желательно, в углу с отступом от стен не менее 50 см;
    • наличие качественной и исправной вентиляции.

    Для прогрева больших помещений к котлу подключают контур водяного отопления. В этом случае в установке в верхней ее части должен быть распределительный бачок с двумя выходами в систему отопления – верхний (исходящий) и нижний (обратный).

    По исходящему каналу нагретая вода будет попадать в отопительный контур, а по обратному – уже остывший теплоноситель поступает обратно в бак для нагрева.

    Водяной трубопровод, в случае необходимости оборудованный радиаторами, разводят по всему помещению.

    Техника безопасности

    Добиться эффективной работы и безопасности во время эксплуатации собранного самостоятельно котла можно только в случае соблюдения следующих условий:

    • строгое соответствие размеров установки с указанными параметрами в чертежах;
    • соблюдение рекомендаций и нормативов;
    • устойчивое положение установки и герметичность ее составных элементов.

    Варианты горючего

    Описываемый котел способен функционировать на любой отработке – трансформаторном и амортизационном, растительном масле и прочих вариантах. Единственное условие – чтобы в составе горючего не было примесей воды.

    Чтобы улучшить качество горения, в состав отработки можно добавлять прочие вещества, например:

    • мазут;
    • керосин;
    • вещество для розжига костров или мангалов.

    А вот легковоспламеняющиеся вещества, такие как бензин, спирт или другие, в таких котлах применять нельзя ни в коем случае.

    Кроме того, если котел еще горит, доливать в него топливо нельзя. Сделать это можно будет только после выгорания предыдущей партии и остывания установки.

    Порядок обслуживания

    От качества и регулярности выполнения технического обслуживания котла на отработке зависит его эффективность, уровень теплоотдачи и безопасность эксплуатации. Такой котел нуждается в регулярной чистке, которую удобнее проводить, если установку можно разобрать. Поэтому такую возможность стоит предусмотреть в процессе изготовления.

    Для того чтобы почистить котел, нужно:

    • снять дымовую трубу;
    • взять любую емкость;
    • поместить в нее трубу;
    • слегка постучать трубой по дну емкости;
    • утилизировать высыпавшуюся из дымохода сажу.

    Внешнюю часть дымохода можно чистить средствами бытовой химии.

    Итоги

    Отопительный котел, который способен работать на отходах промышленности, то есть на отработанных маслянистых жидкостях, по внешнему виду не может претендовать на красоту. Однако его эффективность и экономичность компенсируют некоторые недостатки.

    А при условии грамотной сборки с соблюдением наших рекомендаций и технических требований, можно получить надежную установку, не затрачивая на ее сборку много средств. К тому же, топливо для растопки всегда можно приобрести дешево.

    Источник: https://teplospec.com/alternativnoe-otoplenie/kak-ustroen-kotel-na-otrabotannom-masle-s-vodyanym-konturom-izgotovlenie-svoimi-rukami-i-ekspluatats. html

    Котел на отработанном масле с водяным контуром

    Почти сто лет назад начали применяться специальные печи, призванные сжигать переработанные масла, использованные в химической, промышленной и других сферах деятельности. Сегодня такие приспособления рекомендованы в двух случаях – для утилизации отходов и для обогрева вспомогательных помещений — гаражей, теплиц, загородных домиков.

    Основное преимущество подобного типа обогрева заключается в низкой стоимости топлива — нередко его можно забрать даже бесплатно. На станциях технического обслуживания, автосервисах, ресторанах и точках общественного питания «переработку» готовы отдавать даром, но с условием самовывоза.

    Сегодня мы расскажем о том, как сделать котел на отработанном масле с водяным контуром своими руками, дополнив описание видео, чертежами и схемами.

    Принцип работы

    Суть функционирования состоит в сжигании масла. Этот процесс можно сравнить с особенностями работы обычной паяльной лампы, где исходное топливо при горении переходит в газообразное состояние, а форсунка затягивает воздух по принципу пульверизатора.

    При этом котел на отработанном масле отличается следующими особенностями:

    • имеет две емкости друг над другом;
    • для соединения применяется металлическая труба, по которой циркулирует воздух;
    • «отработка» помещается в нижний резервуар;
    • при нагревании исходника пары перемещаются в горелку;
    • благодаря вытягиванию кислорода из воздуха, пары начинают гореть;
    • далее смесь поднимается в верхний резервуар, где пары окончательно догорают, а остатки горения перемещаются в дымоход.

    Преимущества

    Главное преимущество такого вида обогрева – низкая стоимость энергоресурсов. Их можно купить за символическую плату в СТО или у соседей по гаражу. Или даже забрать бесплатно. Ведь это обычное масло из двигателя автомобиля, которое уже отработало свой ресурс.

    Среди прочих преимуществ:

    • компактность;
    • надежность и долговечность;
    • возможность сделать самостоятельно;
    • автономность;
    • возможность создавать водяной обогрев, систему горячего водоснабжения;
    • быстрый подогрев жидкости.

    Эта своеобразная печь еще и экологически чистая. В процессе горения пары сгорают полностью, а потому опасных и вредных выхлопов не образуется, как не появляется гари или копоти.

    «Отработка» прекрасно горит, обеспечивая температуру на выходе не менее 95 градусов. Поэтому даже при лютых морозах в помещении создается приятный микроклимат. Если предусмотреть на верхней части котла варочную панель, ее вполне можно будет использовать для подогрева чайника или обеда.

    Особо стоит отметить безопасность. «Переработка» воспламеняется только внутри агрегата, а вылившись из него, пылать не будет. Поэтому такая печь намного «безобиднее», чем газовые аналоги.

    Схема простейшего котла

    Недостатки

    Если говорить о минусах, то среди них:

    • необходимость регулярной очистки конструкции именно ввиду особенностей топлива;
    • обеспечить чистоту помещения под котельную довольно сложно;
    • отсутствие поддержки данного вида отопительных систем на уровне закона;
    • потенциальная опасность – все-таки существует, ведь речь идет об огне, тем более, если придет в голову открыть котел во время горения.

    Как видите, минусы не такие уж и очевидные, да и плюсы их с лихвой перевешивают. Поэтому, если у вас еще и оставались какие-то сомнения по поводу этой отопительной системы, они должны были напрочь отпасть.

    Что предлагают производители

    Примечательно, что котёл на отработанном масле с водяным контуром легко сделать и своими руками, в чем вы убедитесь, просмотрев видео в этой статье.

    Однако и на современном рынке имеется множество моделей различных производителей, оборудование которых рекомендовано к установке в следующих вспомогательных помещениях:

    • сооружениях для содержания животных;
    • банях;
    • производственных и промышленных сооружениях;
    • гаражах и складских объектах;
    • зимних садах;
    • банях;
    • коттеджах, загородных домиках и т.д.

    При этом можно организовать дополнительно водяной контур к котлу на отработке, что обеспечить как можно большую площадь прогрева, например, как на этой схеме

    Рассмотрим продукцию нескольких компаний, наиболее популярных на отечественном рынке:

    1. Kroll SKE 100 F, Германия – универсальная модель, в котором можно использовать «переработку», в том числе растительную, даже дизельное топливо.
    2. Kroll W401-L, Германия – сюда также можно заливать фактически любую отработку – моторную, растительную и другую. Не требует дополнительного монтажа горелки.
    3. DanVex B-30 и В-220, Финляндия – оборудован одноступенчатой горелкой.  В качестве топлива подходить «дизель», любая «отработка» и даже обычное печное.
    4. Тепламос НТ-320 и НТ-370, Россия – являет собой полностью автоматическую систему. В эти модели можно заливать любые виды горючего, в том числе керосин и «дизель».

    Но покупать уже готовую печь вовсе необязательно, ведь при наличии сноровки и желания, ее можно сделать самому. И даже дополнить водяным контуром.

    Принцип работы котла — видео

    Как сделать котёл на отработанном масле с водяным контуром

    Чертежи, как сделать котёл на отработанном масле с водяным контуром своими руками помогут вам лучше понять принцип создания данного устройства для отопления помещений различного типа.

    Необходимые инструменты и материалы:

    • металл в листах – для баков достаточно металла толщиной в 4 миллиметра, а для крышки – в 6 миллиметров;
    • труба для дымохода «сотка»;
    • уголки для опор или подставки;
    • болгарка с кругом для резки металла;
    • дрель со сверлом по металлу, чтобы высверлить отверстия для циркуляции воздуха в трубе;
    • электродуговая сварка с электродами.

    Если нет желания изготавливать топочную емкость, можно воспользоваться металлическим баллоном необходимого размера. Подойдет даже старый компрессор от холодильника.

    Последовательность действий

    Итак, когда все подготовлено, смело приступайте к изготовлению. Обязательно воспользуйтесь схемой, ориентируясь на которую сделать котёл на отработанном масле с водяным контуром своими руками будет намного проще.

    На фото схема котла на отработанном масле

    Последовательность действий следующая:

    • используя листовой металл, создайте нижнюю емкость, сваривая отдельные ее части;
    • нарежьте уголки длинной примерно 20-25 сантиметров – это будут ножки;
    • приварите ножки к нижней части топочной;
    • лист металла толщиной в шесть миллиметров нужен для создания крышки;
    • в крышке нужно вырезать отверстие, через которое будет поступать воздух и осуществляется заливка горючего.

    Все числовые параметры на схеме котла

    Обязательно следует предусмотреть и сделать особую заслонку, с помощью которой будет регулироваться диаметр отверстия, что позволит контролировать мощность потока тепла.

    Когда все составные части будут готовы, приступайте к монтажу – сначала установите верхнюю крышку на нижний бак. Она должна сесть максимально плотно, дабы полностью избежать даже минимальных зазоров. Следующий шаг – установка трубки-горелки, на которую также возлагаются функции соединителя двух емкостей.

    Для трубы рекомендованы следующие параметры:

    • диаметр не менее 10 сантиметров;
    • высота – около 35 сантиметров, но не меньше.

    По всей поверхности высверлите дырочки, используя для этого сверло диаметром в 9 миллиметров. Количество таких дырочек должно составлять около 50 штук.

    Верхний бак создается таким же образом, как и нижний:

    • основной корпус из металла в 4 миллиметра;
    • крышка – из металла в шесть миллиметров;
    • на ней ближе к месту установки «выхлопа» следует приварить специальную перегородку;
    • когда все готово, подсоедините емкость к трубке;
    • установите крышку и дымоход.

    Особое внимание нужно уделить и процессу создания дымохода:

    • для этого необходима жаропрочная сталь;
    • последний отрезок не поддается влиянию высокой температуры, а потому можно взять даже жесть или оцинковку;
    • оптимальная длина дымохода составляет пять метров или чуть выше;
    • для лучшего уровня теплоотдачи часть дымохода рекомендуется сделать наклонным;
    • последний отрезок должен быть строго вертикальным;
    • для защиты от дождя и снега следует сделать специальную крышку.

    Проверка печи

    Перед установкой котла обязательно протестируйте его на улице:

    • залейте пару литров масла;
    • подожгите кусочек свернутой в трубочку бумаги;
    • чтобы обеспечить ее лучшее горение, можете дополнительно пропитать особой жидкостью, предназначенной для разжигания костров;
    • поместите бумагу в нижнюю емкость;
    • закройте заслонку, оставив лишь небольшой отверстие;
    • регулируя размер отверстия, сделайте так, чтобы горение было оптимальным;
    • спустя пять-семь минут котел полностью перейдет в рабочий режим.

    Если необходимо затушить огонь до того, как выгорит масло, пользуйтесь огнетушителем, а не водой!

    Для исключения любых вопросов о том, как проводится запуск – смотрите видео инструкцию:

    Место установки и подключение водяного контура

    Когда котел уже готов и протестирован, можете устанавливать его в помещении. При выборе места учитывайте следующие особенности:

    • свободный доступ;
    • отсутствие рядом легковоспламеняемых материалов;
    • нельзя ставить его в проходных местах – идеальным будет угол, с зазором между печкой и стенами не менее полуметра;
    • обязательное наличие работоспособной, эффективной вентиляции.

    Если необходимо обогревать помещение большой площади, монтируется водяной контур. Для этого в верхней части котла предусматривается специальный бак, в котором создан выход в отопительную систему (вверху) и обратный вход из нее (внизу):

    • по выходу нагретая вода будет поступать в трубопровод;
    • через входное отверстие охлажденная вода будет возвращаться для нагрева.

    Трубопровод разводится по всему помещению, при необходимости устанавливаются радиаторы.

    Как работает котел на отработке с водяным контуром – видео:

    Требования безопасности

    Чтобы созданная вами конструкция была максимально эффективной и безопасной, важно учитывать определенные требования:

    • четко соблюдать все правила и рекомендации;
    • строго соблюдать размеры, указанные в чертежах;
    • обеспечить полную герметичность и устойчивость.

    Подбор топлива

    В качестве горючего может использоваться фактически любое отработанное масло, в том числе и трансформаторное, и амортизационное. Уровень его чистоты не имеет значения – основное требование: отсутствие воды.

    Также можно добавлять прочие маслянистые вещества, которые возьмут на себя роль определенного катализатора, обеспечивающего хороший процесс горения:

    • керосин;
    • мазут;
    • средство для розжига мангалов.

    Категорически запрещено применять в качестве топлива для котла на отработке бензин, спирт и прочие легковозгорающиеся жидкости!

    Запрещено доливать топливо в процессе горения. Заполнять бак следует только после полного выгорания предыдущей «заливки» и остывания емкости.

    Техническое обслуживание

    Важно обеспечить качественное техническое обслуживание, что гарантирует высокий уровень КПД, эффективность и безопасность оборудования.

    В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной. Поэтому обязательно учитывайте это при создании отопительного прибора.

    Чистка предполагает следующие действия:

    • снимите дымоход;
    • поставьте любую тару, какую вам не жалко;
    • поставьте на дно тары снятую трубу;
    • осторожно, не слишком сильно постучите трубой по дну тары;
    • продукты горения выпадут на дно емкости.

    С внешней стороны для чистки можете смело применять любые моющие средства.

    Заключение, отзывы, советы

    Самодельный котел, работающий на отработанном масле, может иметь далеко не самый привлекательный внешний вид. Но это не такой уж и большой недостаток, учитывая то, что вы существенно сэкономите, как на его производстве, так и на последующем обогреве помещения.

    Руководствуясь нашими советами и рекомендациями, вы сможете без особых проблем и с минимальными финансовыми затратами создать эффективную, экономную и практически полностью безопасную систему отопления.

    Источник: http://www.PortalTepla.ru/dizelnie-kotli/kotyol-na-otrabotannom-masle-s-vodyanim-konturom/

    Как собственноручно сделать котёл на отработанном масле

    Если возникает необходимость в обогреве хозяйственного помещения, нередки проблемы по этому поводу. Не всегда есть возможность подключить гараж или другое техническое помещение к общей системе отопления в доме. К тому же это ещё и нецелесообразно с финансовой стороны. В связи с этим часто устанавливают котёл на отработанном масле своими руками. Котёл на отработанном масле поможет сэкономить ваши деньги

    Принцип действия

    Котёл состоит из двух ёмкостей, сделанных из металла, которые соединены между собой с помощью трубы. Сверху прикрепляется дымоход. Его длина не должна быть менее 1 метра. Снизу расположена ёмкость для заливки отработанного топлива. Когда масло разогревается, оно выделяет пар, который и является источником тепла. Пар от масла выходит через перфорированную ёмкость в дымоход. Такое оборудование будет прогревать помещение, но вредных веществ выделять не будет.

    : как сделать дымоход.Пар не выделяет вредных веществ выходя через соответствующую трубку

    Если использовать котёл без водяного контура, то им можно прогреть небольшое помещение до 45 квадратов. Но когда есть надобность в обогреве достаточно большого помещения в сильные морозы, то без дополнительных технических решений не обойтись. Употребляет топлива такое устройство примерно от 0,5 до 1 л в час. Это позволяет сэкономить значительную сумму на энергоресурсах.

    Такое устройство можно сделать с одним контуром и с двумя. Всё зависит от потребностей владельца технического помещения. При использовании одноконтурного котла удастся прогреть только помещения, но двухконтурное устройство позволяет нагревать и воду для бытовых целей. В последнем варианте для воды есть встроенный обменник тепла. Схему котла на отработке можно найти в интернете.

    Принцип работы такого устройства несложный: с помощью насоса масло подаётся в испарительную камеру. Там оно прогревается и перерабатывается в пар, после этого пар в камере сгорания перемешивается с воздухом и нагревает воду. Вода из контура перемещается в батарею, а потом обратно в котёл.

    В данном видео рассмотрим двухоборотный котел на отработанном масле:

    Необходимые инструменты и материалы

    Такое устройство можно сделать любой формы. Можно изготовить его из металлического листа, но если его нет, то взять можно старый газовый баллон или металлическую трубу большого диаметра с толстыми стенками. Самую простую модель можно выполнить из основной трубы диаметром 0,5 м и двух дополнительных, диаметром по 30 см. Также потребуются две металлические пластины с толщиной минимум 2 мм.

    Кроме этого, потребуются такие инструменты и материалы:

    • металлические листы толщиной от 2 мм;
    • труба для дымохода;
    • 3 арматуры;
    • насос;
    • компрессор;
    • расширительный бачок;
    • сварка;
    • асбестовое полотно;
    • болгарка;
    • герметик;
    • переходники из термостойкой стали.

    Хотя конструкция получится достаточно простой, небольшое помещение гаража она способна хорошо обогреть даже в зимнее время года.

    Практическое руководство

    Перед монтажом необходимо подготовить все материалы к работе. Это очень важно, так как значительно упростит все работы при непосредственной сборке.

    Необходимо сделать следующее:

    1. Трубу диаметром 60 см обрезают с помощью болгарки. Её высота должна получиться около метра.
    2. Меньшую трубу также нужно отрезать. Длина должна получиться 30 см.
    3. В пластинах проделывают отверстия. В одной пластине диаметр должен составлять 30 см, а в другой соответствовать ширине дымохода.
    4. 60 см трубу закрывают сверху и снизу металлическими пластинами, приваривая их по кругу. При этом пластина с большим отверстием должна быть снизу.
    5. Снизу, на месте большого отверстия приваривается труба меньшего диаметра, которая также закрывается пластиной.
    6. Напоследок приваривают ножки из арматуры.

    В итоге должен получиться корпус цилиндрической формы с небольшой ёмкостью снизу. Также необходимо вырезать с помощью болгарки дверцу и установить дымоход. Чтобы устройство работало, необходимо открыть дверцу, в ёмкость залить масло и поджечь.

    Такой вариант самый простой, но подойдёт в качестве самодельного котла на отработке. Своими руками его сделать несложно, тем более начинающим специалистам. Но для большого помещения он не подойдёт. В этих случаях необходимо изготавливать более продвинутые варианты котла на отработанном масле.

    Их схема тоже не является сложной.

    Самая распространённая модель выглядит как конструкция из двух резервуаров, расположенных один под другим и соединённых трубой. В нижней части есть ёмкость для заливки масла и металлическая горизонтальная заслонка. Сверху есть дымоходная труба. Такие котлы имеют много плюсов.

    И первую, и вторую конструкцию можно усовершенствовать, установив насос для подачи топлива в резервуар и ёмкость для хранения переработанного масла.

    Таким образом, сделать отопительный котёл на жидком топливе своими руками несложно. Главное применять правильные чертежи и следовать инструкции.

    Источник: https://kaminguru.com/kotel/kak-sdelat-na-otrabotannom-masle.html

    Котлы и печи на отработанном масле


    Топливо
    Биомасса
    Каменный уголь
    Электрический
    Газ
    Масло
    Пеллет
    Дерево

    Стиль
    Традиционный
    Современный

    Материал
    Чугун
    Стали
    Мыльный камень


    Цвет
    Чернить
    Серый
    белый
    красный
    коричневый
    Мыльный камень
    Золото
    Никель
    Зеленый
    Синий

    Материал варочной панели
    Стали
    Эмаль
    Нержавеющая сталь
    Стекло
    Чугун


    Опции водяного отопления
    Гидравлическая плита
    Бытовая горячая вода
    Резервуар для воды

    Ориентация дымохода
    Верхнее вентиляционное отверстие
    Заднее отверстие

    Характеристики
    Катлайтик
    Внешний воздух
    Одобрено передвижной дом
    Духовка с подогревом

    Вентиляция (газовые плиты)
    Вентиляция бесплатно
    Прямая вентиляция



    Дизайн
    Высокая эффективность
    Декоративные

    Зона обзора
    Односторонняя
    Смотреть сквозь
    Полуостров
    Угол
    Остров

    Стиль интерьера
    Традиционный кирпич
    Кирпич в елочку
    Светоотражающие панели — черные

    Отопление на отработанном масле: хороший выбор для теплого пола

    Большинство людей связывают тепло отработанного масла с системами принудительного воздушного отопления. Но отработанное масло также является хорошим выбором энергии для объектов, использующих лучистое отопление пола. Если в вашем бизнесе сейчас используется лучистое отопление для пола или вы планируете использовать его в будущем, потому что ваше помещение трудно отапливать принудительным воздухом, вам стоит продолжить читать. Котлы, работающие на отработанном масле, приносят выгоду экономии затрат технологии отработанного масла для систем водяного отопления гаражей, сервисных центров и других крупных зданий. Фактически, котлы на отработанном масле могут использоваться для питания систем лучистого теплого пола во всех сферах применения и во всех отраслях промышленности.

    Характеристики и преимущества котлов на отработанном масле с использованием экологически чистой энергии для теплого пола

    Они сжигают отработанное масло для получения свободного тепла.

    Используя котел на отработанном масле, вы бесплатно создаете горячую воду для лучистого тепла и других целей. По сравнению с традиционными котлами, котлы на отработанном масле Clean Energy чище, безопаснее и сокращают расходы на отопление. Котлы на отработанном масле также обеспечивают безопасную утилизацию отработанных нефтепродуктов в соответствии с экологическими нормами.Не нужно беспокоиться о сложных законах «от колыбели до могилы», когда вы утилизируете отработанное масло с помощью нагревателя или бойлера для отработанного масла.

    Их легко установить и обслужить.

    Мы создали наши горелки для отработанного масла с учетом удобства. И передняя, ​​и задняя дверцы открываются для прямой очистки. Мы также разработали их с большими вертикальными дымовыми трубами, чтобы уменьшить скопление золы. Это означает, что вы можете обходиться без их чистки в течение более длительного периода времени, чем другие котлы, и они работают более эффективно между чистками.Так что не позволяйте страху перед техническим обслуживанием помешать вам подумать об использовании котла на отработанном масле для питания вашей системы лучистого отопления!

    Они сделаны из нержавеющей стали, чтобы выдержать испытание временем.

    Благодаря компонентам, изготовленным из нержавеющей стали, мы сделали наши котлы на отработанном масле более устойчивыми к ржавчине, прочными и долговечными, чем у конкурентов. Нержавеющая сталь — очень прочный материал, и благодаря компонентам из нержавеющей стали все нагреватели отработанного масла, печи и котлы наших систем отопления с чистой энергией будут обеспечивать бесплатное чистое тепло в течение многих лет.

    Их легко контролировать.

    Чтобы избежать ручного труда и человеческих ошибок, мы разработали наши котлы на отработанном масле с цифровыми автоматами горения. Никаких догадок или постоянной корректировки настроек не требуется. При использовании их для отопления большой массы / объема, вы обнаружите, что наши бойлеры обеспечивают более постоянную температуру воды и лучше удерживают тепло, чем другие популярные бойлеры.

    Вы ищете более энергоэффективный и экономичный способ обогрева вашего бизнеса? Свяжитесь с нами, чтобы узнать больше о преимуществах и возможностях технологии нагрева отработанного масла.

    Котел на отработанном масле — Системы отопления на чистой энергии

    Наш котел на отработанном масле CE-340 представляет собой экономичную технологию отработанного масла в системах водяного отопления. Обладая многими из тех же конструктивных нововведений, что и в нашей линейке печей для отработанного масла, котел CE-340 позволяет предприятиям создавать бесплатную горячую воду для лучистого тепла или других целей путем сжигания отработанного масла. Он чистый, безопасный и гарантированно сокращает расходы по сравнению с традиционными котлами.

    Эта конструкция следующего поколения включает прочные стальные компоненты, дымовые трубы большого диаметра и запатентованную горелку Clean Energy, которая превращает отработанные нефтепродукты в бесплатное тепло.И как система бойлеров большой массы / большого объема, она поддерживает более постоянную температуру воды и более эффективно сохраняет тепло, чем другие популярные бойлеры.

    Лучше всего то, что мы спроектировали котел на отработанном масле CE-340 так, чтобы его было легко установить и обслуживать. Его передняя и задняя дверцы легко открываются для прямой очистки, а большие прямые дымоходные трубы уменьшают накопление золы и позволяют увеличить интервалы между очистками.

    Если вы готовы начать экономить сегодня, воспользуйтесь нашей летней программой обмена и совпадающими вариантами оплаты.С настоящего момента до 31 августа 2019 года! Щелкните здесь, чтобы запросить информацию о финансировании.

    CE-340 Характеристики и характеристики

    • Easy Clean out — Передняя и задняя дверцы открываются для прямой очистки без удаления стопки
    • Жаротрубный котел с мокрым основанием уменьшит
      очагов перегрева и износ
    • Сертификат ASME
    • Дополнительный змеевик горячей воды для бытового потребления
    • Расход топлива на 2,4 галлона в час
    • 335000 БТЕ / час на входе (прибл.)
    • Выход 275000 БТЕ / ч (прибл.)
    • Объем котловой воды 65 галлонов
    • Подача 2 дюйма NPT / обратка 2 дюйма NPT
    • Выхлопная труба 8 дюймов
    • Требуется сжатый воздух 2,5 куб. / Мин при 25 фунт / кв. Дюйм
    • 115 В / 60 Гц 20 А электрический
    • Вес котла (сухой) 1000 фунтов.
    • Стандартная настройка предохранительного клапана 30 фунтов на кв. Дюйм
    • Поверхность нагрева 62 фут²
    • Горелка с прерывистым зажиганием
    • Зарегистрировано в UL и cUL

    Изображения и загрузки

    Если вы могли бы использовать немного больше тепла и немного больше зеленого, позвоните своему местному представителю, позвоните нам по телефону 888-519-2347 или запросите информацию сегодня.Мы будем рады ответить на все ваши вопросы о нашем котле на отработанном масле CE-340 и о нагреве отработанного масла в целом. Мы с нетерпением ждем вашего ответа!

    Горелки для распыления отработанного масла | Живая Сеть Фермы

    Обновление: 26.10.18. Часть 2 доступна здесь

    Летний сезон отопления, вентиляции и кондиционирования подходит к концу, и в последнее время наша местная свалка переполнена старыми печами для сжигания мазута. В то время как жители Эшвилла как можно быстрее заменяют масляные горелки на современные системы тепловых насосов, сознательные строители и торговцы перерабатывают использованное оборудование, и хотя многие из этих машин полностью функционируют, несомненно, многие из них все еще оказываются на свалке.Что можно сделать, чтобы эта надежная, иногда устаревшая технология не попадала в поток отходов и использовалась с пользой? Команда biochar в Living Web в течение последнего года работала над разработкой технологии сжигания масла для чистого сжигания пиролизного масла — коррозионного, липкого и тяжелого жидкого побочного продукта производства biochar.

    Горелки на обычном топливе

    Обычные масляные горелки обычно используются в старых домах и в районах, где системы отопления были установлены до того, как стал широко доступным природный газ.Это устройство, обычно встречающееся в подвалах, которое вытягивает масло из большого резервуара и сжигает его в камере, расположенной непосредственно под печью или котлом. Эти горелки, работающие на жидком топливе для дома (HHO), настроены на использование определенного сорта мазута, обычно называемого мазутом №2 (представьте себе вязкость дизельного топлива). Фактически, любая масляная печь, разработанная для мазута № 2, может принимать до 20% биодизеля без каких-либо модификаций. Местные жители WNC могут быть знакомы с биотопливом от Blue Ridge Biofuels — смесью до 20% биодизеля и мазута.Те из вас, кто живет за пределами области, где в доме есть масляные печи и котлы, могут использовать эту карту, чтобы найти дистрибьюторов биодизеля в вашем районе. Также посетите сайт Департамента энергетики, чтобы узнать о некоторых простых процедурах, таких как изменение размера форсунок, которые могут сократить расход топлива до 10%.

    Эти горелки «пушечного типа» были вытащены из старых печей, вместо того, чтобы быть раздавленными на свалке. Обычные масляные горелки можно модифицировать, чтобы они могли работать с более широким спектром видов топлива, чтобы обеспечить интенсивное тепло для многих процессов.

    Как они работают?

    Обычные масляные горелки представляют собой плотно укомплектованную систему компонентов: масляный насос, нагнетатель, форсунку, систему зажигания, органы управления и предохранительные механизмы. Эти горелки «пистолетного типа» работают за счет нагнетания очищенного масла через специальное сопло под высоким давлением, создавая туман, который воспламеняется при наличии искры высокого напряжения. Этот чрезвычайно мелкодисперсный или распыленный спрей , способствует чистому сгоранию за счет уменьшения размера частиц топлива по сравнению с воздухом для горения.Подумайте о растопке, когда разжигаете костер — при достаточном количестве воздуха для горения маленькие кусочки дров горят быстро, чисто и горячо. То же самое и с распыленной струей. Вводится нужное количество кислорода, добавляется искра, а образовавшееся пламя затем регулируется в камере сгорания, где интенсивное тепло направляется через теплообменник, нагревая воздух или воду в системе отопления жилых помещений.

    Помимо улучшений в удержании пламени и обращении с воздухом для горения, за десятилетия в горелке пистолетного типа мало что изменилось.Конечно, при рассмотрении вопроса о добыче и распределении оставшейся у нас дешевой нефти возникают проблемы с экологией и отказоустойчивостью, особенно когда она направляется на отопление дома, где есть много лучших вариантов. Однако эти горелки работают на удивление чисто, иначе сажа забивает небольшие проходы в типичном теплообменнике печи.

    Есть еще несколько вещей, которые делают работу с этими традиционными технологиями сжигания нефти такой интересной:

    • Жидкое топливо по своей сути имеет определенные преимущества: его легко хранить и дозировать для получения предсказуемой выходной мощности.Это важно для некоторых видов оборудования и просто для удобства в других.
    • Чистое горение требует высоких температур — преимущество при правильном применении. Топливо для отопления с высокой температурой не всегда необходимо в системе отопления дома, но имеет решающее значение при применении в определенных областях, таких как литейное производство на заднем дворе или керамическая печь.
    • Если не указано иное, горелки пистолетного типа предназначены только для сжигания мазута № 2 (и до 20% биодизеля). Более высокие концентрации альтернативного жидкого топлива требуют модификации оборудования.К счастью, эти модификации хорошо задокументированы: отработанные моторные масла и растительные масла являются доступными альтернативами топлива.

    Для переоборудования горелки пистолетного типа для использования альтернативного топлива требуется несколько явных изменений первоначальной конструкции. В специализированных сифонных форсунках сжатый воздух используется для подачи распыляемого топлива, предотвращая засорение и устраняя необходимость в масляном насосе. Отработанное моторное масло имеет более высокую температуру воспламенения, чем # 2 HHO, и требует дополнительного подогрева топлива. Мы используем небольшой (на удивление доступный) нагревательный элемент с ПИД-управлением на сопле для надежного запуска и стабильной работы.Детали продолжаются, и эти модификации непросто понять без некоторой предыстории и упорства. К счастью для нас, CKburners предоставляет комплекты и подробные инструкции для начинающих. Для нашей первой установки мы купили блочный нагреватель и комплект сифонной насадки. Для тех, кто склонен к поиску утилизированных материалов, можно будет модифицировать существующую масляную горелку с помощью этого комплекта всего за 400 долларов.

    Модифицированная горелка пистолетного типа, разработанная для работы с отработанными моторными маслами.

    Пиролизное масло

    Конечной целью Living Web Farms была машина, не ограничивающаяся использованием отработанных моторных масел или даже отработанных растительных масел.Нам нужна была система, которая могла бы надежно сжигать пиролизное масло — побочный продукт нашего метода медленного пиролиза для производства биоугля. При медленном пиролизе газы выделяются из сухой биомассы, поскольку она нагревается в отсутствие кислорода. Эти газы проходят через конденсационную установку и попадают в регулируемую камеру сгорания. В конденсационной установке газы, которые могут конденсироваться, выпадают в виде жидкостей, откуда они стекают в большие сборные емкости. В течение нескольких месяцев на дне этих емкостей оседают тяжелые масла и гудрон.Самым легким из этих масел является то, что мы называем пиролизным маслом, которое отделяется и хранится для использования в качестве топлива. Оставшиеся жидкие продукты, смолы и древесный уксус (или пиролиновая кислота) также отделяются в это время, где они хранятся и используются позже для всякого рода интересных вещей.

    Пиролизное масло обладает некоторыми совершенно другими качествами, которые отличают его от обычного жидкого топлива. Требуется тонкое распыление в горячую камеру сгорания. Он очень коррозионный, и его вязкость резко меняется при изменении температуры.Из наших экспериментов мы выяснили, что если он нагревается выше определенного порога, он не вернется в жидкую форму. С тех пор мы узнали, что это может быть связано с повышенным воздействием кислорода, и это тоже имеет смысл, поскольку если дать ему высохнуть на солнце достаточно долго, он может создать твердый пластик, подобный оболочке. Эти характеристики становятся серьезной проблемой при проектировании подходящей горелки. Из-за этих проблем, особенно коррозии и проблем с засорением, мы знали, что нецелесообразно «проталкивать» пиролизное масло через крошечные проходы в сопле модифицированной горелки пистолетного типа.Наши исследования в области литья металлов своими руками привели нас к горелке в стиле бабингтона.

    Пиролизное масло: ценный побочный продукт производства биоугля на фермах

    Горелка в стиле Бабингтона

    Горелки

    Babington были разработаны в 1970-х годах изобретателем Робертом Бабингтоном как средство получения очень тонкого распыления при низкой скорости горения. Горелки Babington Airtronic впервые появились на рынке в 1980-х годах в качестве бытовых отопительных приборов в основном в европейских домах. Сегодня эта технология была использована военными США для удаленного приготовления пищи.Горелки Бабингтона имеют уникальную шарообразную конструкцию сопла, которая не только обеспечивает эффективное сжигание топлива, но также позволяет использовать гораздо более широкий диапазон видов топлива, требуя гораздо меньшей фильтрации, чем модифицированные обычные горелки.

    Сердце системы горелок Бабингтона — это шарообразная форсунка. Вместо того, чтобы нагнетать масло через сопло с помощью насоса, теперь масло перекачивается через шар , где оно образует тонкую пленку, растягиваясь по поверхности шара. На экваторе мяча, где масляная пленка находится в самой тонкой точке, она пересекает поток сжатого воздуха, проталкиваемый через очень маленькое отверстие.Здесь достигается распыление, когда мелкие брызги масла проходят вблизи точки воспламенения, вводится больше воздуха и реализуется чистое сгорание. Избыточное масло течет по шару и возвращается в сосуд (иногда называемый отстойником), где оно непрерывно перекачивается обратно через шар. Оригинальные горелки бабингтона были разработаны для обеспечения высокой эффективности и низкой мощности горения. Строители своими руками экспериментировали со способами регулировки тепловой мощности (и, следовательно, расхода топлива), регулируя размер и количество отверстий в шаре, расход масла и давление воздуха через сопло.

    Вода, льющаяся на сопло в форме шара, когда воздух проходит через очень маленькое отверстие, образует очень мелкую струю

    При обычных температурах наше пиролизное масло слишком густое для фильтрации через стандартные масляные фильтры. Для нас реальное преимущество насадки бабингтона заключается в меньшей потребности в такой тонкой фильтрации. Поскольку наше масло не протекает через обычную форсунку, топливо необходимо фильтровать только в той степени, в которой его можно перекачивать. В нашей системе используется шестеренчатый насос 12 В для подачи масла из отстойника бывшего в употреблении резервуара низкого давления на 2-дюймовый шар из нержавеющей стали с отверстием.Отверстие 03 ”. Предварительный нагрев применяется ко всему резервуару через теплообменник с медной спиралью, где тепло отбирается либо от очень маленького электрического водонагревателя, сделанного своими руками, либо от избыточного тепла, выделяемого системой. Обычные электроды и регулятор розжига получены от другой горелки на свалке металлолома. С помощью этой установки мы достигли очень чистого сгорания пиролизного масла при температурах до 2000 ° F в нашей камере сгорания при очень небольшом расходе топлива (½ галлона / час).

    Наша камера сгорания была построена с учетом модульной конструкции.Либо горелка бабингтонского типа, либо наша модифицированная установка горелки пистолетного типа на фланце на впускной трубе. Камера сгорания функционирует как обжиговая печь или литейный цех с умеренным контролем температуры. Крышка легко снимается, открывая универсальный фланец для установки водонагревателя или для размещения будущих приборов, таких как сушильная машина или печь с принудительной подачей воздуха. Здесь все становится интересно, когда мы можем максимизировать эффективность, складывая приборы друг на друга. Например, одновременно мы можем плавить алюминий в камере, нагревая воду, а затем стерилизовать питательную среду или сушить древесную стружку перед выпуском через дымоход.

    Наша горелка на пиролизном топливе в стиле бабингтона: это бак! Мы экспериментировали и продемонстрировали, что пиролизное масло может гореть чисто и горячо.

    Мы создали нашу первую горелку в стиле бабингтона с целью экспериментирования. Честно говоря, это негабаритный агрегат, который еще предстоит улучшить. Система предварительного подогрева неуклюжа и требует слишком много времени для запуска системы с холода. Наша обычная система зажигания ненадежна с маслами, для которых она не предназначена.В целом, существует слишком много причин, по которым эта система может выйти из строя. Даже с нашими автоматизированными системами безопасности, это не та машина, от которой вы хотели бы уходить надолго, а тем более оставлять на ночь для обогрева теплицы.

    По мне, только когда вы разбираете что-то и начинаете перестраивать, вы начинаете ценить оригинал. Этой зимой мы с нетерпением ждем возможности изменить дизайн горелки в стиле бабингтона. Мы постараемся уместить все это в обычный комплект горелки пистолетного типа. Наша новая система будет надежно запускаться (и экономить электроэнергию) за счет предварительного нагрева масла только в той точке, где оно протекает через шар, и мы включим источник низкого давления для холодного запуска и, возможно, полностью потеряем традиционный источник зажигания. Мы будем разрабатывать больше недорогих приложений для тепла: отопление теплиц, переработка пластмасс, переработка кормов и многое другое.

    Следите за обновлениями, мы будем обновлять наш прогресс в блоге. Как всегда, напишите мне, если хотите узнать больше.

    Обновление: 26.10.18. Часть 2 доступна здесь

    Carson Оборудование | Продукты чистого сжигания отработанного масла

    Продукты чистого сжигания отработанного масла

    Clean Burn — ведущий мировой производитель нагревателей отработанного масла, которые генерируют СВОБОДНЫЙ ТЕПЛО из отработанных масел, таких как моторное масло и жидкости на нефтяной основе.Для таких предприятий, как ремонт автомобилей, производящих отработанное масло, Clean Burn — лучшее решение для постоянного увеличения затрат на электроэнергию. Центры по переработке Clean Burn будут сжигать ваше отработанное масло в печах, внесенных в список UL, избавляя вас от счетов за отопление, обеспечивая полную ответственность за утилизацию и транспортные расходы — все это при переработке отработанного масла в соответствии со строгими директивами EPA.

    Как авторизованный дилер по чистому горению, мы с гордостью предлагаем и поддерживаем всю линейку нагревателей и бойлеров с чистым горением:

    Наша линия печей на отработанном масле, включенных в список UL, доступна в различных моделях размером от 140 000 до 500 000 БТЕ / час.Печи на отработанном масле можно легко установить, подвесив к потолку или прикрепив к возвышенной негорючей платформе.

    Наши котлы на отработанном масле — ваш лучший выбор для экономичного и обильного горячего водоснабжения для автомойки и мойки грузовиков, лучистого обогрева полов, обогрева помещений, таяния снега / льда и промышленной обработки.

    Clean Burn — безусловно, лучший выбор для продуктов из отработанного масла с их инновационными технологиями и качественным производством. Мы с гордостью предлагаем Clean Burn, который известен своей гибкостью, прочной конструкцией, высокой эффективностью, прочностью, простотой обслуживания и наилучшей окупаемостью инвестиций.

    • Разработан и построен с нуля для сжигания отработанного масла с долговечной конструкцией
    • Модульная конструкция для облегчения обслуживания, регулирует предварительно нагретые масло и воздух для максимального контроля пламени и максимального сгорания.
    • Интеллектуальное управление с автоматическим перезапуском для безопасного и надежного зажигания.
    • Легкий доступ к камере сгорания / теплообменнику упрощает текущую чистку и обслуживание.
    • Высокотехнологичный диск для удержания энергии для полного сгорания.
      • Мишень изготовлена ​​из легкого композитного материала
    • Регулировка топлива не требуется.
    • Сервисная поддержка после продажи
    • Доступна техническая поддержка
    • Макс. БТЕ / час: Диапазон моделей от 140000 до 500000
    • Топливо: отработанный картер, ATF, гидравлическая жидкость и жидкое топливо № 2, № 4 и № 5
    • Теплообменник дымохода для большей теплоотдачи и более низкой температуры дымовой трубы
    • Печь
    • , внесенная в список UL, и масляный бак, внесенный в список UL. Сожгите отработанное масло бесплатно
    • Используйте три типоразмера трубчатых котлов Coli, каждый из которых внесен в список UL для использования в системах центрального отопления.
    • Эффективная переработка отработанного масла для производства горячей воды
    • Более простое обслуживание — требуется всего 30 минут очистки на 1000 часов работы
    • Запатентованная технология горелки — горелка выдвигается для облегчения очистки и обслуживания
    • В сочетании с печью чистого сжигания система рециркуляции собирает, хранит и генерирует тепло из отработанных масел
    • Обеспечивает хранение 215 галлонов
    • Облегчает перекачку масла и бесплатное тепловыделение в одном удобном устройстве

    Если вы хотите узнать больше о нашей линейке продуктов Clean Burn, пожалуйста, свяжитесь с нами по телефону 503.283.4011 или по бесплатному телефону 800.233.2425 или нажмите кнопку «Связаться с нами» ниже, чтобы заполнить нашу контактную форму, и кто-то свяжется с вами в ближайшее время.

    Нагреватели отработанного масла грязные, плохо пахнут, трудно чистятся и стоят ли они дорого? НЕТ!… Узнайте, почему…

    Нагреватели отработанного масла обеспечивают впечатляющую экономию энергии и экологические преимущества, но с любым продуктом, который является относительно новым для рынка, облетает куча дезинформации. Было бы очень прискорбно, если бы эти мифы мешали компаниям получать очень высокую отдачу от своих инвестиций в технологию нагрева отработанного масла.

    Самые распространенные мифы о нагревателях отработанного масла, которые вы, возможно, слышали…
    • Миф № 1: Горелки на отработанном масле грязные, вонючие и их трудно чистить. Неправда! Печи на отработанном масле горят очень чисто. Фактически, нагреватели отработанного масла производят не больше грязи, золы или запаха, чем стандартные печи. Печи на отработанном масле с вертикальными дымовыми трубами и легко открывающимися дверцами для чистки очень легко чистить.
    • Миф № 2 : Нагреватели отработанного масла очень дороги. Нагреватели отработанного масла — это предварительная инвестиция, но экономия, которую вы получите за счет более низких затрат на электроэнергию, со временем перевесит эти инвестиции. Спросите себя, приносит ли ваша текущая печь гарантированный возврат инвестиций? Существуют также планы финансирования, которые могут сделать приобретение печей на отработанном масле еще более рентабельным. Стоимость моделей начального уровня составляет около 3500 долларов.
    • Миф № 3 : Я не производю собственное отработанное масло, поэтому нагреватель отработанного масла мне не пригодится. Для использования нагревателя отработанного масла необязательно производить отработанное масло. Вы можете купить отработанное масло разными способами.
    • Миф № 4: Печи на отработанном масле сжигают только отработанное моторное масло, поэтому мои варианты топлива слишком ограничены. Отработанное моторное масло очень хорошо работает в нагревателях отработанного масла, но они также могут сжигать новое топочное масло № 2, гидравлическую жидкость, большинство синтетических масел или любую смесь одобренных жидкостей.
    • Миф № 5: Нагреватели отработанного масла требуют значительного обслуживания и их трудно исправить. Опять неправда! Большинство нагревателей отработанного масла состоит из очень небольшого количества деталей и сконструированы таким образом, чтобы их было легко чистить и обслуживать.
    • Миф № 6: Нагреватели отработанного масла занимают слишком много места на полу. Можно установить многие нагреватели отработанного масла.

    Вас интересует, какую экономию можно ожидать от использования нагревателя отработанного масла в вашем бизнесе? Позвольте нам создать для вас решение для обогрева отработанного масла.

    Свяжитесь с нами (513.874.4484) для получения дополнительной информации!

    О компании Pressure Spray, Inc.

    Pressure Spray Inc. (PSI) уже более 30 лет обслуживает сельскохозяйственную промышленность в Большом Цинциннати, Северном Кентукки и Юго-Восточной Индиане. В сельскохозяйственной отрасли мы широко известны благодаря своей высококачественной продукции и надежному, эффективному и последовательному обслуживанию клиентов. Наши опытные сотрудники знают сельскохозяйственную отрасль от начала до конца и обучены удовлетворять ваши потребности в уборке с помощью самого идеального уборочного оборудования, доступного на рынке.

    Прочие товары / услуги Pressure Spray Inc.

    Котлы для ремесленных пивоварен, переработка отработанного масла в тепло. Columbia Boilers, Firelake Heaters, Системы отопления полов

    Если вы ищете надежные, долговечные котлы или обогреватели, обеспечивающие огромную окупаемость инвестиций, вы находитесь в нужном месте. Вы будете работать со специалистом по нагревателям или котлам, имеющим реальный опыт работы с пивоваренными заводами, автомобильной и грузовой промышленностью, муниципалитетами и переработчиками биодизеля. Если вам нужны запчасти OEM и авторизованный заводом сервис, вы можете рассчитывать на свою команду в Northwest Industrial Equipment в вопросах качества, стоимости и быстрого обслуживания, гарантируя, что ваши котлы Columbia, обогреватели Firelake / Shenandoah и котлы и печи Clean Burn, включая наши популярные отходы системы масляного отопления, надежно работают в течение десятилетий.

    Когда термометр опускается или достигает максимума, обеспечьте комфорт в помещении и снизьте затраты на ОВК до 25% с помощью мощных бесшумных промышленных вентиляторов AirVolution-D от MacroAir.

    Если ваш бизнес находится где-нибудь в США, включая Аляску и Гавайи или Канаду, мы готовы предоставить систему отопления или бойлера, которая соответствует вашим потребностям и спецификациям.

    Наши продукты — Обзор

    Вам нужна надежность всего вашего оборудования, а когда все работает правильно, вы даже не подозреваете, что оно работает. Благодаря индивидуализированной системе котла или нагревателя мы гарантируем, что у вас будет надежное оборудование, которое обеспечит эффективную работу вашего бизнеса.

    Columbia® Boilers — эти котлы создают горячую воду, пар низкого давления или пар высокого давления для различных применений, от пивоварения и обработки биодизеля до установок водяного отопления и систем обогрева полов. Котлы Columbia рассчитаны на срок службы и десятилетиями надежно обеспечивают тепло при минимальных затратах на техническое обслуживание. Они работают на большинстве видов топлива, в том числе на отработанном масле / отработанном масле, что делает их очень популярными у дилеров автомобилей и грузовиков, ремонтных мастерских и других компаний, которые перерабатывают отработанное масло в тепло, что существенно сокращает расходы на отопление и утилизацию отработанного масла.Сделано в США.

    Firelake / Shenandoah ® Печи для отработанного масла / отработанного масла — одна из лучших печей для сжигания отработанного масла; гордо сделано в США. Печи на отработанном масле Firelake / Shenandoah — это экономичные рабочие лошадки, которые регулярно обеспечивают надежное тепло десятилетиями при минимальном техническом обслуживании. Эти обогреватели популярны на предприятиях, производящих более 500 галлонов отработанного масла в год с рабочими площадями от 2 000 до 100 000 квадратных футов. Их можно использовать в просторных помещениях, например в автосалонах, и в помещениях, разделенных на секции или комнаты, например во многих мастерских по ремонту и смазке.Есть печи как раз для ваших нужд. Варианты установки гибкие, независимо от того, ограничено ли пространство или вы хотите привязать к существующей вентиляционной системе. Печи на отработанном масле Firelake / Shenandoah можно подвесить к потолку, установить на стеллаже или на полу.

    Печи и бойлеры для отработанного масла / отработанного масла с чистым сжиганием — прочные и надежные печи и котлы для отработанного масла с чистым сжиганием доступны в различных размерах для удовлетворения потребностей любого объекта — от небольших гаражей и магазинов до крупных ремонтных и сервисных предприятий.Печи и котлы, работающие на отработанном масле Clean Burn, спроектированы с нуля для сжигания исключительно отработанного масла. Запатентованный теплообменник Clean Burn и другие функции энергоэффективности позволяют печам Clean Burn вырабатывать больше тепла на галлон отработанного масла. На отработанные мазутные печи и котлы Clean Burn распространяется 10-летняя беспроблемная и 100% гарантия. Как Columbia и Firelake, печи и котлы Clean Burn производятся в США.

    Промышленные вентиляторы MacroAir AirVolution-D — MacroAir произвела революцию в конструкции вентиляторов, создав промышленные вентиляторы, которые надежно работают в течение тысяч часов и практически не требуют обслуживания.Их двигатели с прямым приводом имеют всего две движущиеся части и производят в пять раз большую мощность. Эта уникальная конструкция снижает трение, что приводит к большей мощности, меньшему износу и бесшумной работе. Летом и зимой сотрудники, клиенты и все, кто чувствителен к температуре, остаются в идеальном комфорте и сокращают расходы на ОВК до 25%.

    Наши клиенты работают как в частном, так и в государственном секторе. Мы поставляем системы школам, федеральным, государственным и муниципальным зданиям, а также производителям, переработчикам и широкому кругу компаний, которые продают, ремонтируют и обслуживают автомобили, грузовики и другие транспортные средства.

    Заводское авторизованное техническое обслуживание котлов, нагревателей и горелок на отработанном масле

    Котлы

    Columbia и обогреватели Firelake / Shenandoah, которые перерабатывают отработанное масло в тепло, практически не требуют обслуживания. Большинство задач по обслуживанию могут быть выполнены вашими сотрудниками с минимальным обучением. Мы рекомендуем ежегодно чистить горелку в авторизованном сервисном центре. Нажмите, чтобы узнать, как можно сэкономить до 45%. Ежегодное техническое обслуживание приносит большие дивиденды в обеспечении надежной работы вашего нагревателя отработанного масла или бойлера в течение десятилетий.

    Наши услуги дополняются полным ассортиментом запчастей OEM. Бойлеры Columbia, обогреватели Firelake и горелки Shenandoah редко нуждаются в замене деталей. Когда они делают покупки в нашем интернет-магазине запчастей или связываются с нами, если вы не видите то, что вам нужно. Мы отправляем по всей территории США, включая Аляску и Гавайи. Обычно заказы отправляются в тот же день, когда они получены.

    Инвестируйте в качественные обогреватели и бойлеры для десятилетий надежного и экономичного тепла

    Когда лучше всего устанавливать качественный обогреватель или бойлер? Три года назад (потому что уже окупился).Когда второе лучшее время? Сегодня!

    Свяжитесь с нами сейчас, чтобы поговорить со специалистом по нагревателям и бойлерам, чтобы узнать, как надежное и экономичное тепло может помочь вашей организации повысить прибыльность.

    В вашем учреждении становится неприятно холодно или жарко зимой и летом? Свяжитесь с нами сейчас, чтобы поговорить со специалистом по промышленным вентиляторам, чтобы узнать, как вы можете поддерживать комфорт на своем предприятии круглый год И снизить расходы на HVAC до 25% с помощью промышленных вентиляторов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
