Комфортное проживание в частном доме невозможно без таких благ цивилизации, как горячая вода и отопление. Но чтобы их получить, нужно приложить немало усилий. Особенно, если вы планируете сделать свое жилище полностью автономным – в этом случае не обойтись без специальной бойлерной, где будут находиться нагревательные и водонакопительные приборы. Правильное обустройство этого помещения – залог не только грамотно функционирующих инженерных сетей, но и вашей безопасности, так что далее предлагаем разобраться, какие требования выдвигаются к организации бойлерной: размеры, нормы размещения оборудования, схемы подключения – к вашему вниманию теоретический помощник и фото.

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

• Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
• Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.

Для бойлерной нужно выделить отдельное помещение

• Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.

Совет. Рекомендуемый вариант расположения бойлерной-котельной – в отдельностоящем здании: благодаря удаленности технического оборудования от жилых комнат домочадцам обеспечивается максимальная безопасность и комфорт.

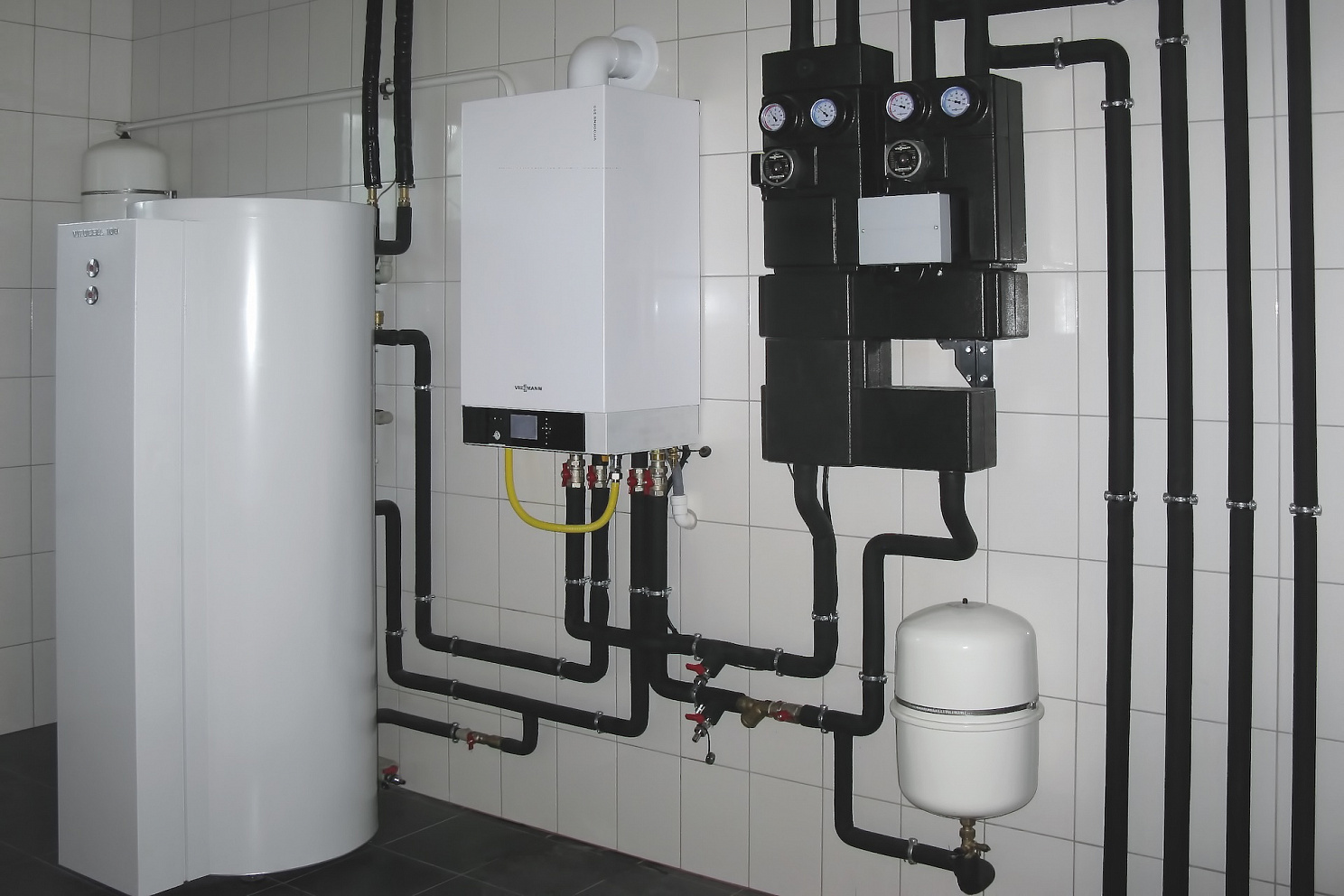

Оснащение бойлерной

Бесперебойная работа бойлерной-котельной, а соответственно и обеспечение дома горячей водой и отоплением, невозможно без целого набора специальных устройств и элементов коммуникаций. К обязательным составляющим системы относятся:

• Котел – главный теплогенератор. Именно здесь нагревается теплоноситель, который в последующем подается в бойлер и отопительные приборы. Исходя из источника теплоэнергии, котлы делятся на пять типов: электрические, газовые, твердотопливные, жидкотопливные и комбинированные.
• Бойлер – бак-водонагреватель. Внутри емкости расположена трубка, по которой перемещается горячий теплоноситель – он передает тепло воде в бойлере, тем самым нагревая ее до необходимой температуры.
• Распределительный коллектор – насос, гидрораспределитель и гребенка. Этот узел обеспечивает распределение и бесперебойную циркуляцию теплоносителя по всем элементам рабочей системы.
• Гидроаккумулятор – расширительный бак: компенсирует увеличение давления в процессе нагрева рабочего теплоносителя.
• Устройства безопасности – воздухоотводчик, предохранительная арматура, манометр: защищают систему от лишнего воздуха и избыточного давления.

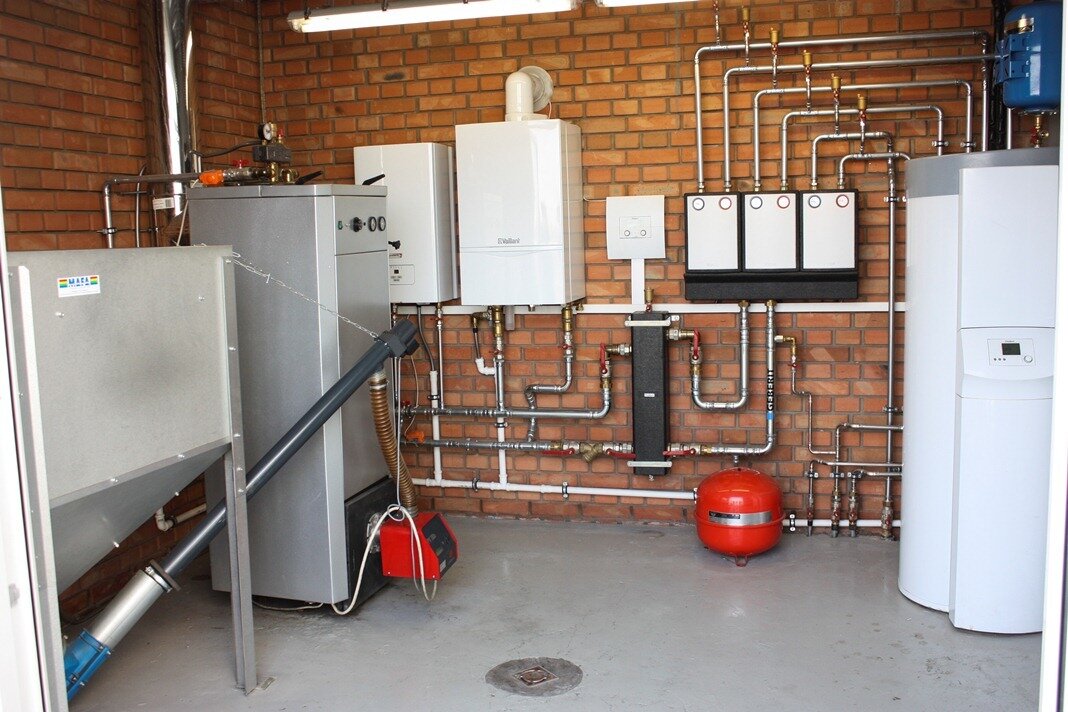

Оснащение бойлерной

• Автоматика – разного рода электронные приборы, которые предназначены для слаженного управления всеми компонентами системы отопления и водоснабжения.
• Дымоход – отводящая труба: выводит во внешнюю среду продукты сгорания рабочего топлива. В дымоходе нет острой необходимости лишь в том случае, если в бойлерном помещении эксплуатируется электрический котел.
• Набор запорной арматуры, предназначенной для оперативного перекрытия движения теплоносителя в случае аварийных ситуаций.

Основные требования к бойлерной

Все требования, предъявляемые к обустройству бойлерной-котельной, можно разделить на две категории: касающиеся самого помещения и оборудования. Начнем с первых.

Бойлерная должна иметь большую площадь – не меньше 6 кв.м. Минимальный объем помещения – 15 куб.м. Высота потолков должна быть 2,5 м и более. Эти требования обусловлены не только мерами безопасности, но и удобством обслуживания системы отопления и ГВС – важно обеспечить свободный доступ ко всем трубам и приборам.

Стены бойлерной выполняются только из огнестойких материалов – бетона или кирпича. Пол – из бетона. Для финишной облицовки как стен, так и пола рекомендуется использовать рельефную кафельную плитку. Допустимая альтернатива для стен – минеральная штукатурка негорючей группы. Если бойлерная обустраивается непосредственно в доме или в пристройке к нему, она должна отделяться от соседних жилых помещений отражающими стенами из материала с нулевым пределом распространения огня. Дверь бойлерной-котельной должна быть огнеупорной. Рекомендуется, чтобы она открывалась наружу.

Важно! К бойлерной необходимо обязательно подвести канализационную трубу – она нужна для беспрепятственного отвода аварийных стоков.

В бойлерной должна быть организована вентиляционная система. Если нет возможности установить специальные вентиляторы, следует позаботиться о естественной вентиляции – сделать в верхней зоне комнаты отверстие 15х20 см.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

• В помещении не должно быть больше двух отопительных котлов.
• Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.

Выдерживайте минимальные расстояния при установке приборов

• Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
• Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
• Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
• Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Котельная в частном доме: видео

Котельная в частном доме: схема, требования, СНиП

Котельная в частном доме представляет собой помещение с отопительным оборудованием, обеспечивающим работу систем горячего водоснабжения и отопления.

Котельная необходима при отсутствии центрального отопления.

Однако устройство котельной нельзя назвать простым, ведь к помещению предъявляются определенные требования, которые обязательно нужно соблюдать.

Требования зависят от типа котла, а также от его месторасположения.

Поэтому сначала нужно выполнить проектирование: проект должен содержать все детали устройства и нормативы, предъявляемые к помещению.

Общие нормативы

Котел можно разместить во многих местах:

• на чердаке;
• в отдельном здании;
• в автономном модуле – мини котельная, располагающаяся в контейнере;
• непосредственно в доме;
• в пристройке.

При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.

Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

На фото можно увидеть, такую мини котельную.

Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

Соответственно, и выбор помещения зависит от вида отопительного оборудования.

Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

Для наглядности представлена схема устройства котельной.

Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

Обязательно нужно соблюдать общие требования ко всем видам котельных:

• в одной котельной разрешена установка не более двух котлов;
• стены выполняются из негорючего материала, например, кирпича или бетона;
• пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
• запрещено использование любых горючих материалов;
• устанавливается только противопожарная дверь;
• дверь котельной и смежной комнаты должна открываться наружу;
• в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
• к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
• вытяжка должна обеспечивать в час трехкратный воздухообмен;
• обязательно устанавливается окно, которое должно быть с форточкой.

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

Видео:

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв. м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

1. должен быть отдельный выход из котельной на улицу;
2. хорошее естественное освещение;
3. качественная вытяжка;
4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

• фундамент котельной и фундамент частного дома не должны соединяться;
• под газовый котел требуется отдельное основание;
• стены и крыша выполняются из негорючих материалов;
• котел должен размещаться на подиуме высотой 20 см;
• дымоходная труба монтируется на отдельном фундаменте.

Пример размещения газового котла представлен на фото.

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв.

см на 1 кВт.

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки.

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

• вентиль/газовый кран;
• счетчик;
• сигнализатор загазованности;
• термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.
Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

Котельная в частном доме: нормы проектирования и строительства

Во время строительства загородного дома тщательно продумывается планировка каждой комнаты, включая размещения унитаза, и учитывая размер окна в котельной. Без котельного помещения не обходится ни один коттедж. Топочная или бойлерная комната должна быть оборудована, согласно определенным требованиям не только СНиПом, но и правил техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная в деревянном доме располагается.

Зачем нужен проект котельного помещения?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Самостоятельно сделать проект нельзя – его разработкой должны заниматься специалисты, которые имеют разрешение на этот вид деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для обеспечения домашних нужд, делают рабочие чертежи. Все технические решения и нормативы описывают в пояснительной записке. Результат работы специалистов предоставляют для согласования в соответствующие организации.

На стадии проектирования учитываются следующие критерии:

1. Тип энергоносителя: выбирается, согласно условиям участка. В одном месте можно использовать газ, а где-то только дрова. Лучше всего выбрать комбинированный котел.
2. Режим отопления: учитывается режим проживание жильцов – постоянный или периодический. В последнем случае желательно установить программное управление системой отопления на усмотрение хозяина.
3. Место размещения бойлерной или котельной комнаты, учитывая объем котла и размеры помещения.

Проект топочной нужно передать на согласование в газовую службу, приложив к нему пакет дополнительных документов:

• технический паспорт котельного оборудования;
• санитарно-гигиеническое заключение;
• инструкция по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев. Если у регулирующей организации нет претензий к проектной документации, то его заверяют печатью и передают заказчику. Только теперь можно приступать к устройству котельной в частном доме. Если же к проекту имеются замечания, то его возвращают на доработку с последующей повторной процедурой согласования.

Где можно расположить котельную?

Во многом требования зависят от технических характеристик оборудования. К примеру, для электрокотлов обустраивать отдельное помещение не нужно, такое оборудование можно встроить где угодно, лишь бы дизайн комнаты не портился. Что касается других видов котлов, то для них нужно обустраивать отдельные помещение или адаптировать комнату внутри дома:

• отдельно стоящая котельная;
• на чердаке;
• в малогабаритном автономном модуле;
• котельная в подвале частного дома встречается очень часто;
• в самом доме, если предварительно оборудовать комнату;
• в пристройке.

Так, при нехватке площади под новые постройки, топочную можно оборудовать прямо в доме, не забывая о правилах установки котла в жилой комнате. Однако лучше еще на этапе строительства разместить оборудование в подвальном или чердачном помещении. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление является самым экономным, поэтому далее рассмотрим требования к газовой котельной в частном доме.

Каких размеров нужно помещение для котельной в доме?

Газ – это достаточно взрывоопасный вид топлива, поэтому оборудование помещения для газового котла должно быть, согласно целому ряду требований и правил СНиПа. При мощности котла не более 30 киловатт, не обязательно оборудовать отдельную комнату, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв. м.

Отопительное оборудование можно разместить на кухне лишь при соблюдении следующих требований:

• стены должны быть отделаны огнеупорными материалами;
• площадь помещения должна быть не менее 15 м. кв.;
• потолки высотой не менее 2.5 метров;
• ближе к полу нужно оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
• необходимо установить систему вентиляции;
• обязательно наличие окон с форточкой;
• площадь окна также регламентируется требованиями: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления, то есть окно в котельной площадью 15 кв.м должно быть площадью не менее 1,5 кв. м.

Таким образом, чем больше объем котла, тем больше должна быть площадь топочной.

Требования для топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюсти не только основные требования, но и ряд дополнительных:

• огнеупорность стен, разделяющих помещения;
• естественное освещение;
• вентиляционная система с частотой замены воздуха 3 раза/час;
• отдельный выход наружу;
• обеспечение удобного доступа к обслуживанию котла;
• объем помещения не менее 15 кубометров.

Также необходимо соблюсти основные нормы СНиП, если установить оборудование в отдельной стоящей котельной:

1. Фундамент отдельного здания не должен соприкасаться с фундаментом жилого дома.
2. Стены и крыша должны быть отделаны только огнеупорными материалами.
3. При возведении здания должен использоваться раствор с песком.
4. Для котла нужно возвести отдельный фундамент на 15-20 см от пола.
5. Нужно провести канализацию, чтобы при необходимости можно было слить теплоноситель из системы.

Приятным бонусом такого размещения является то, что не будет слышно шума газового отопительного прибора при его эксплуатации.

Как обустроить вентиляцию?

Чтобы котел работал с максимальной эффективностью, нужно обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сжигания топлива. Как правило, для этого достаточно естественной вентиляции, но если комната сильно загерметизирована, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри комнат и могут спровоцировать пожар.

• Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то, чтобы обеспечить естественную циркуляцию воздуха, достаточно просто просверлить в стене дыру диаметром 10-15 см и установить в нее пластиковую трубу соответствующего размера с решеткой или сеткой. Внутрь трубы необходимо установить клапан обратной тяги, чтобы воздух мог выходить из помещения.

Вентиляционную вытяжку оснащают аналогичным образом, защищая на выходе от попадания в нее атмосферных осадков. А приточное отверстие следует расположить снизу, рядом с отопительным прибором – так поток свежего воздуха будет поступать прямо в сжигающую камеру. А так как продукты сжигания топлива поднимаются наверх, то над агрегатом следует расположить вытяжку.

• Принудительная вентиляция. Когда нет возможности обеспечить естественную вентиляцию или ее не достаточно, исходя из мощности котла, тогда можно прибегнуть к искусственной циркуляции воздуха. Главные элементы – вентиляторы нужно подбирать с учетом мощности отопительного прибора, прибавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе при отсутствии свежего воздуха оборудование может взорваться!

Требования к обустройству дымохода

Дымоход – еще одна важная часть при обустройстве котельной для частного дома. И к этому оборудованию также выдвигаются определенные требования, и если их не соблюсти, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем главные требования к установке дымохода по СНиПу:

1. Труба дымохода должна быть точно такого диаметра, который рекомендован в техпаспорте котла отопления.
2. Количество поворотов и изгибов трубы строго ограничено – не более трех.
3. Высота дымохода также ограничивается – выше крыши, но не больше, чем на 5 м.
4. При этом срез дымоходной трубы не должен быть расположен ниже уровня самой крыши, иначе через него будет подсасываться воздух, который может привести к задымлению.
5. Труба должна быть сделана исключительно из металла, цилиндрической формы с специальными отверстиями для удобной периодической прочистки.
6. Категорически запрещено монтировать вверху дымохода защитный зонт или другие подобные сооружения.
7. Сечение трубы также должно в полной мере соответствовать требованиям, предъявляемым конкретной моделью отопительного котла.
8. Трубопровод должен быть газонепроницаем, иначе продукты сгорания топлива будут выводиться не наружу, а обратно попадать в котельное помещение.
9. В стене котельной необходимо проделать два отверстия: одно для дымохода, а другое – расположить несколько ниже – для удобного техобслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 г.

Особенности монтажа оборудования

Котлы, работающие на газовом топливе, могут быть двух типов: настенные и напольные.

Установка настенного прибора осуществляется при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в комнате не должна превышать показатель в 80%.

1. Прежде всего, необходимо отделать стены помещения жаропрочными строительными материалами слоем или толщиной не менее 2 мм.
2. Поскольку вентиляция в котельной частного дома – это один из важнейших элементов, то следующим этапом является проделывание вентиляционного отверстия в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие выше оборудования тоже с трубой, выходящей на улицу.
3. Затем можно приступать непосредственно к монтажу оборудования. Для этого в стене на высоте не менее 80 см от пола, и параллельно ему, проделываются отверстия. На одном ли уровне установлены кронштейны, можно проверить при помощи строительного уровня.
4. После этого нужно навесить настенный котел на кронштейны и закрепить его.
5. Далее в наивысшей точке системы монтируется воздушный кран и расширительный бак.
6. Чтобы теплообменник не засорялся, на трубу, которая подает теплоноситель, необходимо установить угловой сетчатый фильтр, с двух сторон которого, как на патрубки, размещают шаровые клапаны. Данная мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
7. Затем отопительное оборудование подключается к дымоходу.
8. После этого можно приступать к соединению труб с патрубками, выходящими из котла, убрав заглушки, установленные изготовителем. Трубка для подачи воды соединяется к верхнему патрубку, а труба выдачи – к нижнему. Лучше всего это сделать газосваркой. При этом клон труб должен быть не менее 5 мм на каждый метр трубопровода.
9. Заключительным этапом является обвязка, то есть подсоединение котла к системе газа, электричества, гидравлики.

Перед установкой отопительного оборудования, нужно обязательно монтировать в систему следующие элементы:

• вентиль/газовый кран;
• счетчик;
• сигнализатор загазованности;
• термозапорный клапан.

При этом электрический счетчик должен быть оснащен автоматическим прерывателем (УЗО), который предотвратит перегрев или замыкание проводки.

Перед первым запуском, котел надо наполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, который находится в нижней части изделия.

Напольные котлы намного мощнее, и соответственно больше по габаритам, чем навесные, поэтому их, как правило, размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и навесного, но есть несколько важных нюансов:

1. Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки изделия распределялась максимально равномерно. Лучше установить оборудование на небольшой пьедестал из цементно-песочной стяжки.
2. После закрепления котла, его необходимо подвести к дымоходу, а также к отопительной системе дома, установив фильтр для защиты от засоров.
3. Подключая оборудование к системе водоснабжения, врезку в водопровод стоит разместить максимально близко к входу трубы в дом. Данная мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
4. В заключении производится обвязка отопительного оборудование и его проверка.

Таким образом, можно своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других регулирующих органов, благодаря которым отопительная система будет работать эффективно и безопасно. Помните, что невыполнение хотя бы одного требования может принести очень неприятные последствия.

Как правильно и где можно установить бытовой газовый отопительный котел в частном доме: устройство котельной, требования, снип, установка, монтаж

Стремление сделать свою жизнь более комфортной вполне понятно и объяснимо. Но в случае недостатка информации или практического опыта может случиться так, что котельная станет источником беды. Наша статья расскажет вам, как обеспечить безопасность котельной.

Для отопления домов в частном секторе наиболее распространены отопительные котельные на природном газе. При известных достоинствах данного отопительного оборудования оно представляет одновременно и серьёзную угрозу как для жильцов дома, так и для самого строения.

Нормативными документами предусматриваются различные варианты размещения такого оборудования, например на кухне, в отдельном помещении, в цокольной части или подвале дома. И первый вопрос, который возникает у собственника дома:

Где наиболее безопасно и удобно установить газовый отопительный котёл?

Наиболее рационально в отношении безопасности и комфорта вынести котельную на природном газе за территорию жилого помещения. Так созрело решение сделать для котла отдельное пристроенное помещение. Но даже это с точки зрения безопасности не является достаточным. Поэтому остановлюсь на особенностях устройства помещения для котла (автономной котельной) более детально. Кроме того на основе полученного практического опыта строительства котельной отметим некоторые важные моменты, которые слабо документированы или регламентированы, но являются существенными с точки зрения практического выполнения работ. Итак:

Что важно учесть до начала выполнения работ?

До начала работ важно продумать и определиться по следующим вопросам:

a) Как обеспечить температурный режим в пристроенном помещении. Рассчитывать на то, что тепла, выделяемого котлом при работе, будет достаточно — большая ошибка.
b) Котельное оборудование лучше купить до начала выполнения работ. Это позволит учесть особенности и требования к размещению котла, указанные в паспорте производителем, а также уточнить размеры и размещение технологических отверстий в строительных конструкциях для подвода труб, дымохода и т. д.
c) Место для пристроенной автономной котельной должно быть выбрано в обязательном порядке вдоль глухой стены дома, либо если такой возможности нет, оконные или дверные проёмы в стене, примыкающей к котельной, нужно заделать.
d) При определении размеров котельной необходимо ориентироваться на следующие параметры:

• Площадь (для одного отопительного котла) помещения должна быть не менее 4 м2.
• Высота потолков должна быть не менее 2,5 м.
• Общий объём помещения должен быть не менее 15 м3

e) При определении размеров котельной лучше ориентироваться на требования, предъявляемые к монтажу газового котла, даже если планируется использовать другой вид топлива.

Особенности реализации нормативных требований на различных этапах строительства котельной на природном газу

Нулевой цикл работ

Требования нормативных документов: наличие в помещении введённого проводника домового контура заземления

Реализовать данное требование при необходимости удобнее всего в самом начале выполнения работ. Наличие контура заземления актуально для домов старой постройки, а также для собственников, которые планируют использовать энергозависимый (как правило, импортный) котёл. Пример устройства контура заземления для котельной на начальном этапе работ показа на фото ниже.

Контур заземления выполнен следующим образом. Четыре металлических трубы диаметром 57 мм вертикально вбиты в грунт по периметру строения на глубину 2,5 — 3 метра. Между собой вертикальные трубы соединены уголком на сварке. Металлическая связь с домовым контуром заземления выполнена стальными прутками диаметром 12 мм, их видно на фото.

Требования нормативных документов: наличие канализационного стока (трапа или приямка)

Выполнение данного требования показано на фото ниже.

Приямок (на случай необходимости опорожнения системы отопления) сделан размером примерно 45×45 см и глубиной около 50 см, чтобы можно было установить обычное ведро.

При устройстве несущих стен котельной

Требования нормативных документов. Необходимо предусмотреть отверстие для притока наружного воздуха из расчёта не менее 8 кв. см на 1 кВт номинальной мощности котла, или 30 кв. см на 1 кВт, в случае притока воздуха изнутри здания

При устройстве несущих стен нужно предусмотреть технологическое отверстие в нижней части стеновой конструкции для приточной вентиляции (показано на фото ниже стрелкой).

Отверстие для приточной вентиляции представляет собой гильзу из обрезка трубы АСБ с Ду=150 мм

Расположено по центру наружной стены строения на высоте примерно 35-40 см от уровня пола помещения. На данном фото показано выполнение ещё одного важного нормативного требования.

Требования нормативных документов. Стена пристройки не должна быть связана со стеной жилого здания

Помещение автономной котельной по всему периметру имеет собственные несущие стены. Как видно из фото, стена котельной вдоль сруба дома представляет собой самостоятельную независимую конструкцию, не связанную со срубом дома.

Как отмечалось раньше, приобретение котельного оборудования до начала строительных работ может заметно облегчить жизнь и избежать просчётов при устройстве котельной. На фото ниже показано устройство отверстия для монтажа перехода от котла к приставному дымоходу (чёрной стрелкой) и гильзы (белой стрелкой) для ввода в жилой дом прямой и обратной труб системы отопления.

Из особенностей нужно отметить следующее. Гильзы для ввода прямой и обратной труб системы отопления сделаны из обрезков труб АСБ с Ду=100 мм. Самодельная конструкция перехода от котла к дымоходу, устанавливаемая в стену, утеплена. Для фиксации конструкции перехода дымохода в стеновом проёме использован керамзитобетон.

Требования нормативных документов. Смонтированный участок газопровода до опуска, с газовым краном для каждого котла

Понятно, что делать опуск газопровода может только специализированная организация, но вот предусмотреть отверстие в стене для ввода газопровода нужно ещё при строительстве котельной на газу. Ниже на фото показано устройство ввода в котельную.

Гильза для ввода газопровода должна быть сделана из металлической трубы и по длине превышать толщину стены хотя бы на 20-25 мм по обе стороны, т. е. гильза должна быть видимой для газовщиков. Размер гильзы лучше выбрать так, чтобы зазор между газовой трубой и гильзой был не менее 10 мм. После монтажа газопровода, я зазор уплотнил монтажной пеной, а с обоих торцов гильзы, на глубину 1,5 −2 см заштукатурил цементно-песчаным раствором.

Требования нормативных документов. Необходимо естественное освещение из расчета остекления 0,03 м² на 1 м³ помещения

На фото ниже показан о соблюдение данного требования при устройстве котельной. Для обеспечения естественного освещения котельной решено было установить два небольших окна, сместив их по высоте в верхнюю часть стеновой конструкции. Почему? Два небольших окна, да ещё расположенные в верхней части конструкции помещения, дают более равномерное освещение помещения, чем одно окно, даже большего размера. А поскольку одно окно планировалось сделать с открывающейся фрамугой для дополнительного проветривания (и запасного выхода на случай нештатной ситуации).

Требования нормативных документов. В помещении должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа

Для выполнения данного требования в верхней части стеновой конструкции необходимо предусмотреть отверстие для вытяжной вентиляции. На фото ниже показано устройство вытяжной вентиляции.

На фото слева видно, что помимо вытяжного отверстия, сделанного в наружной (дальней на фото) стене, сделано ещё одно дополнительное отверстие (ближняя, смежная с сенями стена). Подробно о назначении и сути этого дополнительного отверстия вы можете прчитать в статье про сени. На правом фото видно, что нижнее отверстие (приточная вентиляции), совместно с верхними (вытяжная вентиляция) образуют систему естественной приточно — вытяжной вентиляции.

Кроме того, на правом фото виден дверной проём. При его устройстве необходимо выдержать установленные размеры.

Требования нормативных документов. Ширина входной двери должна быть не менее 80 см

Из особенностей устройства вентсистемы для котельной нужно отметить следующее.

• Лучше сделать площадь отверстий заведомо несколько избыточной. Уменьшить площадь сечения вентиляционного отверстия не представляет труда, а вот увеличить будет достаточно сложно.
• Необходимо также иметь в виду, что использование принудительной вентиляции в котельной на природном газу недопустимо.

Устройство верхнего перекрытия (потолка) котельной

Верхнее перекрытие котельной должно быть очень лёгким по сравнению с несущими стенами. Суть данного требования очень проста. В случае нештатной или аварийной ситуации такая конструкция перекрытия может выступить в роли защитного сбросного клапана и защитить строение при взрыве, поскольку основной разрушающий удар погасится сбросом (разрушением) верхнего перекрытия.

Из особенностей устройства такого перекрытия необходимо отметить следующее:

Лёгкое — не значит холодное. Поэтому конструкция перекрытия сделана следующим образом: к лагам перекрытия крепится подшивной потолок из доски толщиной 30 мм. Сверху уложена битумизированная бумага, по которой насыпан слой опилок толщиной около 14 см. Изнутри помещения к потолку строительным степлером пристрелена отражающая теплоизоляция толщиной 4 мм. По ней установлена обрешётка из реек. Доски потолка и рейки обработаны огнебиозащитой. По рейкам закреплены листы ГКЛ (КВЛ). Такая конструкция является достаточно лёгкой и теплой одновременно.

Если бы делал сейчас, то вместо листов ГКЛ использовал бы листы КВЛ, которые способны выдерживать температуру более 1000 гр. Но, на момент постройки котельной у нас в продаже листов КВЛ ещё не было.
Завершая рассказ в части, касающейся строительных работ, при устройстве котельной нужно отметить выполнение ещё одного требования нормативных документов, в частности:

Требования нормативных документов. Ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю

Данное требование обеспечивается (хотя бы частично) путём выбора материалов для стеновых конструкций (кирпич) и дополнительными мерами, в частности, обработкой деревянных конструкций огнебиозащитным составом и защиты деревянных конструкций от прямого воздействия огня листами, лучше КВЛ.

На этапе строительно-отделочных работ

Требования нормативных документов. Стены помещения должны быть оштукатурены, а пол выровнен

Здесь особых пояснений не требуется. Стоит обратить внимание лишь на один момент. Если есть возможность (конструктивная), необходимо в нижней части котельной по периметру пола на высоту примерно 5-10 см (зависит от размера котельной и количества воды в системе отопления) обеспечить водонепроницаемость, герметичность на случай аварии в системе.

Финишные отедлочные работы

Суть работ — обеспечить комфортные условия для работы котла и придать помещению, в рамках разумного, приемлемый вид. Ниже на фото показаны основные моменты по отделке помещения. В частности, при отделке было сделано дополнительное утепление помещения изнутри. Показано на фото ниже.

По всему периметру стен приклеена отражающая теплоизоляция. Установлены бруски для создания воздушного зазора. По брускам закреплены панели ПВХ. Получается быстро (за два выходных дня), недорого (отражающаяся ТИМ и самые недорогие панели ПВХ), эффективно (повысилась теплоизоляция, шумоизоляция, улучшилась эстетика помещения).

Окончательно отделаны оконные проёмы, установлен потолочный плинтус. Маленькое, но важное замечание: лампы освещения лучше установить две, но подключить их последовательно, чтобы светили они в полнакала. Для освещения — вполне достаточно, зато прослужат дольше.

Чтобы не было пыли от цемента, пол выложен керамогранитной плиткой, тоже самой недорогой. Как видно на правом фото, в холодное время года забор воздуха для работы котла поступает не с улицы, а из смежного помещения.

На чём можно сэкономить и что может быть востребованным:

Если планируется использование двухконтурного котла (отопление и приготовление горячей воды), то необходимо заблаговременно предусмотреть места для стационарной подводки холодной воды в котельную и горячей воды в дом. В случае использования одноконтурного котла делать это не обязательно.

Фактически данная статья завершает серию статей по утеплению стен дома. Утепление северной стороны дома выполнено за счёт пристроенных сеней и котельной таким образом, что она получилась даже более теплой, чем все остальные, утеплённые традиционным способом.

Котельная в частном доме Санкт-Петербург. Схема

Схема котельной в частном доме

Развитие технологий способствует тому, что бытовое оборудование приобретает характеристики, традиционно присущие технике промышленного назначения. Отопительные установки современного типа принципиально отличаются от своих предшественников уровнем эффективности, а благодаря встроенной автоматике делают быт жителей загородных коттеджей и дач независимым и комфортным.

Требования к котельному оборудованию

Проживая за городом, важно облегчить и упростить процесс обслуживания бытовых коммуникаций. Технически котельное оборудование для частного дома мало чем отличается от промышленных установок, благодаря чему КПД автономных бытовых котлов достигает 100 и более процентов.

В каждой категории, выделенной в соответствии с типом топлива, представлены десятки разнообразных по размерам, мощности, дизайну и методу установки моделей. Среди такого ассортимента несложно выбрать агрегат, опираясь на индивидуальные требования.

Расчет системы для Вас после теста на 1 минуту!

Скидка на комплекс работ 10000 ₽ и Сервисное обслуживание на год в подарок!

Пройти тест

Как выбирать котельную для загородного дома

Новейшие технические разработки позволили вместить в компактный корпус сложную технологическую оснастку, поэтому даже твердотопливная котельная, которая традиционно устанавливается в частном доме, неподключённом к газовой магистрали, стала выглядеть компактно и эстетично. В отличие от котлов кустарного производства, требующих постоянного контроля со стороны потребителя, современное оборудование регулирует отопительный цикл самостоятельно. Такой характер функционирования присущ всему оборудованию нового поколения, поэтому потребителю предоставляется возможность сузить круг поиска до модели с конкретными техническими показателями.

Сколько стоит автономная котельная для дома

Поскольку модельный ряд продукции одной категории охватывает десятки вариантов исполнения, важно понимать, что котельная частного дома не имеет типовой конструкции, и её цена в некотором смысле отражает «полезность» и надёжность технологии производителя.

Объективное ценообразование даёт покупателю точный ориентир – чем дороже модель, тем совершеннее её конструкция. Рассчитывая на определённый уровень комфорта, вы ощутимо сэкономите, поскольку заплатите только за те технологии, которые действительно полезны в ваших условиях.

В вопросах покупки котельного оборудования мы не рекомендуем полагаться на непроверенную информацию. Консультанты компании «ТеплоСтрой» обладают достоверными данными об особенностях продукции каждого производителя, поэтому целенаправленно работают по вашей заявке.

Котельная в частном доме – фото работ компании Теплострой

Типовые схемы отопления частных домов с фото

Отопление одного и того же дома, можно сделать различными схемами и с помощью различных систем (напольное, радиаторное отопление). В данной статье мы хотим описать наиболее встречающиеся схемы отопления от простых, до сложных комбинированных систем. В наших примерах мы предполагаем применение только современных одно- или двухконтурных котлов с двухтрубной разводкой труб отопления. Хотим также заметить, что данные схемы не являются законченным проектом и служат только для общего представления состава системы отопления.

Двухконтурный котел + радиаторная система отопления

Одна из самых первых современных систем отопления и наиболее распространенная система отопления частного дома в настоящее время. В основе системы находятся стальные, алюминиевые, биметаллические или стальные радиаторы, соединенные в сеть трубопроводов по которым от котла течет теплоноситель. Основные плюсы данной системы — простота, доступность и эффективность обогрева.

В такой, самой простой схеме, необходим котел, дополнительный расширительный бак на отопление, фильтр механической очистки и отсекающие краны, также желательно поставить дополнительные сливные краны. Все это подключается к трубам отопления и система готова к работе.

Двухконтурный котел + радиаторы + теплый пол

В самом простом случае (см. рисунок ниже), контур теплого пола подключается к трубам радиаторного отопления параллельно (т.е. с помощью тройников). Основной плюс данной схемы — простота и низкая стоимость. Насосно смесительный узел можно сделать в помещении котельной на базе термостатического вентиля ESBE VTA 322, а распределительный коллектор установить в любом удобном месте. Минусы схемы — гидравлическая неустойчивость, то есть может получиться так, что весь теплоноситель пойдет по контуру теплого пола, что приведет, к плохому нагреву радиаторов.

Лучшим вариантом для подключения нескольких контуров отопления к котлу (не важно, настенному, напольному, газовому или другому) — будет применение гидравлической стрелки и распределительных контуров. Такие схему всегда сбалансированы, котловой насос не перегружается, их всегда проще настроить. Однако для создания таких систем требуется большая квалификация рабочих и большие финансовые затраты.

Одноконтурный котел + отопление + бойлер косвенного нагрева

Для людей, которым необходима хорошая производительность по горячей воде или большая надежность, чем второй контур настенного котла или рециркуляция горячей воды — всегда выбирают схемы отопления с бойлером косвенного нагрева. Не правильное подключение бойлера приводит к длительному нагреву воды, при правильном же подключении вы практически ни когда не заметите перебоев в горячем водоснабжении.

При выборе схемы отопления с бойлером косвенного нагрева, нужно помнить два основных правила — для нагрева бойлера должна использоваться вся мощность котла и нагрев бойлера должен осуществляться в приоретете над другим отоплением (т.е. пока нагревается бойлер, другие контура отопления не должны работать).

Для настенных котлов наиболее популярным решением, при подключении бойлера косвенного нагрева к системе отопления, является трех-ходовой вентиль. При остывании питьевой воды в бойлере вентиль направляет весть поток теплоносителя через бойлер, при этом на нагрев радиаторов теплоноситель не подается. Многие производители настенных котлов закладывают возможность управления трех-ходовым клапаном с помощью собственной автоматики котла. В одноконтурном Baxi LUNA 3 Comfort такой вентиль уже заложен в корпус котла.

Так как в напольных котлах основной насос отопления устанавливается в не котла, то в таких схемах (с напольным котлом) предпочтительней применять схему с двумя насосами (вместо трех-ходового клапана).

При необходимости нагрева воды в бойлере, автоматика котла или другая автоматика, включает насос бойлера и выключает насос отопления. После нагрева — наоборот. Электрическую часть всех подключений смотрите в инструкции к котлу. В данном случае в бойлере необходимо установить датчик температуры или термостат, который будет давать сигнал котлу.

Сложные схемы с напольным котлом, гидрострелкой и распределительным коллектором

Такие схемы применяются в случай с большим количеством независимых контуров отопления. Например, радиаторы дома, теплый пол дома, отопление бани, бойлер косвенного нагрева, нагрев бассейна и др.

В качестве котла может быть абсолютно любой котел, настенный, напольный, газовый или электрический. Наличие гидравлической стрелки в таких схемах обязателен, т.к. выполняет достаточно функций (защита чугунного котла от холодной обратки, уравнивание перепада давлений, согласование работы насосов и др.). Более подробную информацию можно найти на страницах нашего сайта.

Данную схему можно немного изменить, а именно, бойлер косвенного нагрева можно подключить не от коллектора, а перед гидрострелкой, тем самым получив предыдущую схему с двумя насосами.

Монтаж отопления и водоснабжения. Фото сданных работ Teploprofservice

Монтаж отопления и водоснабжения частного дома. Фото наших работ.

Монтаж отопления загородного дома

Объект- деревянный дом 210 кв.м. Построен из клееного профилированного бруса. Одинцовский район, д. Маслово.



Выполненные нашей командой работы:

​

Монтаж котельной. Одноконтурный настенный котел Viessmann Vitopend 100 мощностью 30 кВт и бойлер косвенного нагрева Viessmann Vitocell 100 объемом 200 литров.

Обвязка котельной и отопительных приборов выполнена медными трубами KME Sanco (Германия), паяные соединения. Система отопления- двухтрубная.

Монтаж 20 стальных панельных радиаторов Vogel&Noot с нижней подводкой. Узлы подключения каждого радиатора выполнены индивидуально с использованием профессионального инструмента

Монтаж внутреннего водопровода запланирован на апрель 2017. Узел ввода воды от скважины, 16-18 точек водоразбора и 2-х полотенцесушителей. Контур ГВС с рециркуляцией.

Монтаж внутренней канализации выполнен строителями на этапе постройки дома. .

Сроки монтажа: 30 дней проект / 32 дня по факту.

Монтаж отопления коттеджа

Отопление загородного дома 421 кв.м. Построен из газобетонных блоков и облицовочного кирпича.

К/п Чистые Ключи, пос. Первомайское, Москва

Выполненные нашей командой работы:

Монтаж котельной. Котел Buderus Logano G234 с погодозависимой системой управления Logamatic 2107, насосные группы Barberi, бойлер Logalux SU200. Обвязка котельной выполнена медными трубами KME Sanco. Монтаж радиаторов (Vogel&Noot с нижней подводкой, 16 шт.), внутрипольных и напольных конвекторов (Itermic, 7 шт.). Разводка скрытая, выполнена с использованием коллекторов Oventrop и труб из сшитого полиэтилена Rehau.

Монтаж теплого пола. Общая площадь системы напольного отопления 130 кв.м. Трубы Frankische Pex-a.

Монтаж системы водоснабжения. Узел ввода, 29 точек водоразбора и 3-х точек полотенцесушителей. Контур рециркуляции ГВС.

Монтаж внутренней канализации. Выполнена система безнапорного отвода стоков с 15 точками подключения приборов.

Сроки монтажа: долго. Неготовность объекта. Работа велась параллельно со строителями и дизайнером.

Монтаж котельной частного дома

Котельная загородного дома 190 кв.м.

Истринский район, СНТ Огниково-1



  Выполненные нами работы- монтаж котельной. Поставленная хозяином задача- качество по разумной цене! Предыстория: Система отопления переделывалась 2 раза и вторая бригада была изгнана на этапе монтажа котельной. Нам в наследство достались 3 опрессованых контура в котельной (выведеных криво и не совсем корректно), а также картина Пикассо из труб водоснабжения и теплого пола со всех сторон вокруг окна. Котел Купер OK 30 с автоматической пеллетной горелкой АПГ-25, насосные группы Barberi с насосами Wester, бойлер Hajdu 200 литров. Обвязка котла и котельного коллектора выполнена стальными трубами Ду32. Обвязка насосных групп- армированный полипропилен SPK. Также были перенесены коллекторы ХВС и ГВС с правой части стены от окна на левую и коллектор теплого пола за котел (стоял там же)

Произведена подкотовка под установку водоочистки (врезка дренажной трубы).

Сроки монтажа: 8 рабочих дней

Отопление и водоснабжение частного дома

Объект- частный дом площадью 180 кв.м из кирпича и газобетонных блоков. Новая Москва, поселок Внуково.

Выполненные нашей командой работы:

Монтаж котельной. Котел BAXI Slim 1.300 iN, внутренний дымоход из нерж. стали, насосные группы Meibes, насосы Grundfos, бойлер Drazice OKC 200 NTR. Расширительные баки Reflex. Обвязка котельной выполнена медными трубами Sanha.

Монтаж радиаторов (Vogel&Noot с нижней подводкой, 12 шт.). Разводка скрытая, выполнена с использованием коллекторов Oventrop и труб из сшитого полиэтилена Rehau.

Монтаж внутреннего водопровода. Узел ввода воды от колодца (насос Grundfos SPO, гидроаккумулятор Reflex 200 литров), 15 точек водоразбора и полотенцесушителей. Контур ГВС выполнен с рециркуляцией.

Монтаж внутренней канализации. Выполнена система безнапорного отвода стоков с 8 точками подключения приборов.

Сроки монтажа: 30 дней проект / 21 день по факту (с поставкой материалов).

Система отопления, водоснабжения и канализации частного дома

Объект- частный дом 168 кв. м. Построен по технологии несъемной опалубки. Новая Москва, Крекшино.

Выполненные нашей командой работы:

Монтаж котельной. Двухконтурный настенный котел Viessmann Vitopend 100. Обвязка котельной выполнена армированными полипропиленовыми трубами Kalde. Выполнена установка комнатного термостата для поддержания комфортной температуры

Монтаж радиаторов (Global 9 шт. и Rifar-200мм 2 шт. боковая подводка скрытая) и внутрипольного конвектора Varmann. Разводка  выполнена с использованием коллекторов Oventrop и труб из сшитого полиэтилена Rehau. + 1 радиатор Kermi в гараже (предоставлен Заказчиком)

Монтаж внутреннего водопровода. Узел ввода воды от поселковой сети, 21 точка водоразбора и полотенцесушителей. Контур ГВС выполнен с рециркуляцией.

Монтаж внутренней канализации. Выполнена система безнапорного отвода стоков с 10 точками подключения приборов.

Сроки монтажа: 30 дней проект / 18 дней по факту.

Монтаж отопления, водоснабжения и канализации частного дома

Объект- частный дом площадью 254 кв. м из профилированного бруса. Истринский район.

Выполненные нашей командой работы:

Монтаж котельной. Котел Buderus Logano G234 с погодозависимой системой управления Logamatic 2107, насосные группы Meibes, бойлер Logalux SU200. Обвязка котельной выполнена армированными полипропиленовыми трубами SPK. Переналадка котла для работы на сжиженном газе

Монтаж радиаторов (Kermi с нижней подводкой, 14 шт.) и внутрипольных конвекторов (Бриз, 4 шт.). Разводка скрытая, выполнена с использованием коллекторов Oventrop и труб из сшитого полиэтилена Rehau.

Монтаж внутреннего водопровода. Узел ввода воды от поселковой сети, 18 точек водоразбора и полотенцесушителей (с установкой). Контур ГВС выполнен с рециркуляцией.

Монтаж внутренней канализации. Выполнена система безнапорного отвода стоков с 9 точками подключения приборов.

Сроки монтажа: 45 дней проект / 37 дней по факту.

Монтаж котельной. Ремонт и модернизация котельной

5148 Фотообои с оборудованием для котлов — Печать на холсте — Наклейки

Многоступенчатый подготовленный насос высокого давления для перекачки воды, топлива, нефти и нефтепродуктов, изолированные на белом фоне. Фотообои

1

Промышленная водяная помпа высокого давления для холодного водоснабжения, подготовленная, открытая для обслуживания и ремонта.Изолированные на белом фоне. Фотообои

1

Maschinen und Anlage, Kessel und Rohrleitungen in einer Fabrik für Medizin // Машины и оборудование, котлы и трубопроводы на заводе Фотообои

1

промышленность, завод, промышленные, завод, сталь, машина, оборудование, технологии, металл, производство, поезд, газ, вода, труба, котел, двигатель, мастерская, производство, пар, машины, рабочий, энергия, минусы Фотообои

1

EUMiesAward

Котельная Либчице-над-Влтавой

Браунфилд — преобразование бывшей котельной в многофункциональный район с амбициями стать сердцем будущего района культуры и искусства, существующего в симбиотических отношениях с традиционным ремеслом. Решение, сохраняющее уникальный Genius loci здания и места, уверенно отражающее новое использование объекта.

Из кучи пепла и щебня.Преобразование бывшей котельной в многофункциональную арендуемую территорию для культурных, корпоративных и общественных мероприятий с амбициями стать сердцем будущего района искусства и культуры, существующего в симбиотических отношениях с традиционными ремеслами и технологическими инновациями и сохранением, уникальным образом промышленная фаза развития города, которая существенно повлияла на исторический контекст рассматриваемого места. Это еще один важный проект, способствующий постепенному возрождению бывшего крупного промышленного комплекса ŠROUBÁRNA (Винтовой завод) в Либчице-над-Влтавой недалеко от Праги, который предоставил людям работу и место для жизни и стал носителем почти 150-летней традиции. ноу-хау и мастерство в области производства винтов и проволоки.Не забывайте душу нашей истории.

Самая большая проблема заключалась в том, чтобы преодолеть недоверие к тому, что подобный проект может работать в таком месте. Еще одна проблема заключалась в том, как создать гибкое пространство для нового использования и не разрушить существующую атмосферу. И последнее, но не менее важное: сомнения всех остальных. Котельная находится рядом с уже отремонтированным угольным комбинатом, к которому она подключена по эксплуатационным причинам. Это еще один важный проект постепенного восстановления всего поместья.Рассматриваемые постройки относятся к числу самых старых частей усадьбы. Необходимость сохранить genius loci была решающей. Мы приняли решение относиться к проекту с уважением и вниманием, сохранить здания и избежать каких-либо существенных изменений, даже если вернуть им их первоначальные функции уже невозможно. Восстановите поврежденные оригинальные части кладки и очистите более поздние пристройки. Многослойные простые конструкции и объемы, чтобы сохранить первоначальную жизнерадостность.Наша цель состояла в том, чтобы найти им новое применение и, в то же время, сохранить качество существующей архитектуры и урбанизма и отдать должное тому факту, что мы находимся в центре промышленной зоны с почти 150-летними традициями.

Наша цель состояла в том, чтобы сохранить здание, избавить его от всех непригодных изменений, выполненных в прошлом, и вернуть ему его первоначальный промышленный характер, чтобы его историческое назначение сохранялось даже после ремонта.Мы также хотели упростить планировку и адаптировать здание, чтобы оно могло выполнять свою новую функцию с возможностью гибкого использования. Основная форма дома, его тектоника и объем практически не изменились. Сохранилось большинство оригинальных построек. Кирпичная облицовка / высококачественный традиционный местный материал / восстановлена ​​с использованием оригинального кирпича из неиспользованных частей.
Мы стараемся найти наиболее подходящее техническое решение с сохранением характера объекта. Вся система использует низкотемпературный нагрев, а также системы измерения и регулирования для оптимизации эксплуатационных расходов.Система позволяет работу тепловых насосов и газа. Все решения были созданы с учетом требуемой гибкости использования, долгосрочной устойчивости здания, а также с учетом того факта, что поместье пострадало от наводнения в 2002 году.
Стоимость строительства составляет около 1500 € / м2.

Скорость воздухообмена в типичных помещениях и зданиях

Объем свежего воздуха (подпитывающий воздух), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер. людей в помещении, разрешено ли курение или нет, а также загрязнение от производственных процессов.

В таблице ниже указаны скорости воздухообмена (воздухообмен в час), обычно используемые в разных типах помещений и зданий.

Здание / помещение	Скорость изменения воздуха — n — (1 / час)
Все помещения в целом	мин. 4
Сборочные залы	4 — 6
Чердаки для охлаждения	12-15
Аудитории	8-15
Пекарни	20-30
Банки	4-10
Парикмахерская Магазины	6-10
Бары	20-30
Салоны красоты	6-10
Котельные	15-20
Боулинг	10-15
Кафетерии	12-15
Церкви	8-15
Учебные классы	6-20
Клубные номера	12
Клубные дома	20-30
Коктейльные залы	20-30
Компьютерные залы	15-20
Суд Дома	4-10
Танцевальные залы	6-9
Стоматологические центры	8-12
Универмаги	6-10
Обеденные залы	12-15
Обеденные залы (рестораны)	12
Магазины одежды	6-10
Аптеки	6-10
Машинные отделения	4-6
Завод обычные здания	2 — 4
Производственные здания с дымом или влажностью	10 — 1 5
Пожарные части	4-10
Литейные цеха	15-20
Гальванические заводы	20-30
Ремонт гаражей	20-30
Гаражи для хранения	4–6
Дома, ночное охлаждение	10–18
Больничные палаты	4–6
Ювелирные магазины	6–10
Кухни	15–60
Прачечные	10-15
Библиотеки, общественные	4
Обеденные залы	12-15
Обеденные зоны	12-15
Ночные клубы	20 — 30
Механические цеха	6-12
Торговые центры	6 — 10
Медицинские центры	8–12
Медицинские клиники	8–12
Медицинские учреждения	8–12
Бумажные фабрики	15–20
Мельницы, текстильные общественные здания	4
Мельницы, текстильные красильные дома	15-20
Муниципальные здания	4-10
Музеи	12-15
Офисы, общественные	3
Офисы, частные	4
Малярные цеха	10-15
Бумажные фабрики	15-20
Фото темные комнаты	10-15
Свинарники	6-10
Полицейские участки	4-10
Почтовые отделения	4-10
Птичники	6-10
Прецизионное производство	10-50
Насосные	5
Железнодорожные цеха	4
Общежития	1-2
Рестораны	8-12
Розничная торговля	6-10
Школьные классы	4-12
Обувные магазины	6-10
Торговые центры	6-10
Магазины, станки	5
Магазины, краска	15-20
Магазины деревообрабатывающие	5
Подстанция, электрическая	5 — 10
Супермаркеты	4 — 10
Бассейны	20-30
Текстильные фабрики	4
Текстильные фабрики красильные дома	15-20
Ратуши	4-10
Таверны	20 — 30
Театры	8-15
Трансформаторные помещения	10-30
Машинные, электрические	5-10
Склады	2
Залы ожидания, общественный	4
Склады	6-30
Деревообрабатывающие мастерские	8

Помните о местных правилах и нормах.

Подача свежего воздуха — подпиточный воздух — в комнату на основе приведенной выше таблицы может быть рассчитана как

q = n V (1)

, где

q = приток свежего воздуха (футы ^{) 3} / ч, м ³ / ч)

n = скорость воздухообмена (ч ^-1 )

V = объем помещения (футы ³ , м ³ )

Пример — Подача свежего воздуха в публичную библиотеку

Подачу свежего воздуха в публичную библиотеку объемом 1000 м ³ можно рассчитать как

Q = (4 ч ^-1 ) (1000 м ³ )

= 4000 м ³ / ч

Калькулятор объема воздуха

Частота вытяжки воздуха в минутах

«Частота вытяжки воздуха» в минутах может быть рассчитана как

n _m = 60 / n (2)

, где

n _m = частота смены воздуха (минуты)

WSDG Acoustic Design Stokes Chicago’s Boiler Room Mastering House

CHICAGO, IL : Ведущий мастеринг-инженер и основатель Boiler Room Коллин Джордан впервые встретился с партнером-основателем WSDG Walters-Storyk Design Group Джоном Сториком на конференции AES в 2003 году. Впечатленный искренним интересом Сторика к созданию своей студии, Джордан включил WSDG в список своего следующего студийного проекта. К 2013 году список его клиентов расширился и включил работы для таких артистов из Чикаго, как Buddy Guy, Alkaline Trio, Common, Local H, Pelican и The Wachowskis; вместе с клиентами со всего мира, включая серию YouTube Rewind с более чем 1 миллиардом просмотров в год. После многих лет экономии и планирования Джордан приобрел трехэтажное кирпичное здание возрастом более 100 лет в районе Уикер-Парк, одном из главных центров музыки, ночной жизни и ресторанов Чикаго.

2. Динамики Dunlavy, установленные на 500-фунтовых известняковых блоках, обрамляют специальный стол для мастеринга

Boiler Room «Я много лет искал новое пространство и сразу понял, что это здание отвечает ВСЕМ моим потребностям, включая два этажа, подготовленных для ремонта. в арендуемые квартиры, которые смягчат мой ежемесячный ООП. Я позвонил большинству крупных студийных дизайнеров, но все же получил лучшее от WSDG. Их баланс технической акустики и художественного дизайна был идеальным, и они очень соответствовали моему несколько необычному видению новой студии.Менеджер проекта WSDG (ныне партнер / главный операционный директор) Джошуа Моррис прилетел для первого посещения объекта в 2014 году. Он дал ряд рекомендаций, которые во многом совпадали с моими взглядами, и мы начали длительное, но в конечном итоге чрезвычайно успешное сотрудничество ».

Новый мастеринг-хаус Boiler Room в Чикаго

«Коллин Джордан имел много преимуществ в своей миссии по созданию« совершенной студии мастеринга », — говорит Моррис.«Первый этаж его здания был виртуальным звуковым замком. Потолки высотой одиннадцать футов и массивный плиточный пол сделали ненужным плавание помещения даже в такой городской обстановке. Мы выделили просторную секцию площадью 600 квадратных футов в задней части здания для его студии мастеринга и включили просторную зону прослушивания для клиентов. Размещение студии там также устранило опасения по поводу уличного шума. Остальные 900 квадратных футов были отведены под гостиную, кухню и офис.Прочная конструкция квартир второго и третьего этажей обеспечивала дополнительную уверенность в полной изоляции, так как хозяйская комната расположена в одноэтажном помещении. Это здание идеально подходило для студии мастеринга », — добавляет Моррис.

The Boiler Room «Sweet Spot»

Большая часть строительства была продлена самому, что продлило период созревания, но гарантировало Джордану достижение его стандартов совершенства. «Я провел десятилетия в арендованных студиях и был очень доволен динамиками Dunlavy, которые я поставил на 500 фунтов.- известняковые блоки, поэтому я намеренно воссоздал тот оригинальный мастеринг, сделанный в новой студии », — вспоминает Джордан. «Но когда мы запустили систему в моей комнате, оформленной с использованием WSDG, я был поражен разницей в качестве звука. «Данлави» звучал совершенно иначе. Акустика комнаты придала моей системе значительно улучшенный уровень ясности и резонанса; фазовая когерентность и частотный баланс создают трехмерное пространство, в котором звук присутствует в комнате почти в физическом смысле.

Перспектива Boiler Room ftr (обратите внимание на изготовленный на заказ диффузор на задней стенке)

«Разница в звуке настолько разительна, что клиенты, которые обычно проводят время за своими iPhone во время сессий, буквально откладывают их и все свое внимание уделяют музыке», — заключает Джордан. . «Из всего, что я усвоил в этом процессе, ключевой урок — важность акустики помещения в этой цепочке. Мой совет — прекратите покупать оборудование и приведите свою комнату в порядок ».

Динамики Dunlavy, установленные на 500 фунтах.блоки известняка обрамляют кастомный стол для мастеринга котельной

Гостиная в котельной Основатель Boiler Room / мастеринг-инженер Коллин Джордан (слева) с партнером-основателем WSDG Джоном Сториком План Axon котельной Увеличенный план котельной Общий производственный план котельной

Все фото Николя Гургешона

Котельная меняется | 5 Журнал

Boiler Room — платформа для трансляций, на которой вечеринка (и ди-джеи поворачивают ручки) в гостиные по всему миру — меняется. Компания представила части новой бизнес-модели, включающей «гонорар за бренд / лицензионные платежи», и квази-франчайзинговую версию Boiler Room, которая появится в ближайшем к вам городе.

Раскрытие этого изменения направления не было преднамеренным. Аарон Кларк из питтсбургского Honcho and Hot Mass опубликовал полученное им электронное письмо на свою страницу в Facebook, в котором содержалось предложение от кого-то из Boiler Room, в котором в общих чертах обрисовывалось новое направление прежнего вещателя.

«Boiler Room теперь обращается к андеграундным промоутерам, предлагая за ЛИЦЕНЗИОННЫЙ ВЗНОС обозначить наши вечеринки как« Boiler Room », — писал Кларк, — и они даже не потрудятся транслировать наших артистов в видеопотоке?

«Да, эти люди — мусор, и нам нужно перестать с ними связываться.Это рак танцевальной музыки ».

Электронное письмо, отправленное Кларком, относится к «гастрольной концепции» Boiler Room. «Идея, — говорится в нем, — состоит в том, чтобы проводить вечеринки в Boiler Room без трансляции в интересных городах, где BR обычно не бывает».

Любопытно, что это, похоже, не о раскрытии местных талантов в таких городах, как Питтсбург (у которых тонна) международной публике, а о том, чтобы помочь художникам из Лондона и Берлина пробиться в таких городах, как Питтсбург. «[Наше] ощущение состоит в том, что бренд Boiler Room может продавать билеты, — говорится в электронном письме, — а затем мы можем продемонстрировать новые группы, которые могут получить сильную поддержку в таких городах, как Лондон и Берлин, но, возможно, еще не готовы к продаже. выйти на более мелкие рынки.”

Boiler Room «ищет долгосрочного партнера в каждом месте для проведения 2-4 концертов в год», — говорится в нем, — «и в дальнейшем будет возможность проводить туры горячих талантов, которые в противном случае не смогли бы выступать в небольших местах. ”

Промоутеры «берут на себя господство над промо», а в обмен на эту котельную будут выплачиваться «гонорар бренда / роялти».

В конце письма отмечается стремление Boiler Room как можно быстрее организовать шоу, чтобы «проверить силу бренда. «Бренд, по его мнению, уже достаточно силен: Boiler Room распродано 1600 билетов в Лондоне« за 48 часов без очереди, и то же самое в Лос-Анджелесе, Нью-Йорке и Париже ».

---

Ожидания: реалистичные и прочее

Было интересно отметить, кто не согласен с различными аспектами поля, опубликованного Аароном Кларком. Для некоторых это была идея заграничной команды, которая объединила крутизну и яркость местной сцены и взимала плату с местного промоутера за удовольствие.

Идея о том, что Boiler Room может законно продать Питтсбург за 48 часов, кажется абсурдной — это звучит как шумиха и шумиха, которая может закончиться слезами для местных промоутеров.

Для меня это была часть в конце — продажа 1600 билетов за 48 часов без очереди. Эта Boiler Room могла предложить те цифры, которые быстро продаются в Питтсбурге, что кажется абсурдным — это звучит как шумиха и шумиха, которая может закончиться слезами для местных промоутеров. Питтсбург — это не Лондон. Chicago — это не Лондон в этом отношении, и идея собрать состав и распродать, что быстро случается редко, за исключением хип-хопа и EDM (я имею в виду на самом деле «распродажа», а не версию Live Nation, когда они выставляют на продажу 5% билетов и заявляют, что они «распроданы за десять минут»). Было довольно нахально предлагать что-то подобное опытному промоутеру вроде Кларка.

Тем не менее, Boiler Room удваивает это требование. После публикации Кларка я обменивался электронными письмами с Михаилом Станглом, который в другом месте называет себя «одним из ведущих программистов Boiler Room» и руководит их берлинским офисом.Штангл провел много времени, разговаривая со мной, и я ценю это — почти 4000 слов текста в значительной степени подчеркивают роль Boiler Room на сцене электронной музыки.

Штангл допустил, что электронное письмо, отправленное Кларку, было «некорректным и не содержало сколько-нибудь необходимого контекста», но в нашем последующем обсуждении в основном поддерживал все в нем.

Штангл подчеркнул, что распродажа за 48 часов в Питтсбурге или другом подобном регионе — это «очень реалистичное ожидание, которое, как мы видели, повторяется во всем мире, независимо от континента.Это стало возможным, потому что «привлекательность Boiler Room обычно выходит за рамки конкретного жанра, с которым мы работаем на определенном шоу». В другом месте, в комментарии, который написал Штангл и который он отправил мне, он утверждает, что «за [] годы мы обнаружили, что BR имеет, независимо от региона, невероятное притяжение, когда дело доходит до наших мероприятий, которые мы сейчас пытаемся превратиться во что-то позитивное и финансово устойчивое для всех участников ».

Придумать определение означало бы, что котельная больше не может быть множеством разных вещей для многих разных людей в разное время.

Я упомянул, что также был удивлен, что их презентация была оформлена как план субсидирования хедлайнеров из другого города, а не поддержки местного сообщества и предоставления им большего внимания на большой платформе. Казалось бы, это полная противоположность работе с местным «андеграундом», тем более что это местное шоу не будет транслироваться.

Boiler Room говорит, что они будут «работать вместе с этими сообществами», но я не мог точно понять, что в этом было для сообщества.Без камеры и сообщества «франчайзинговое» шоу Boiler Room, подобное описанному Кларку, было бы таким же, как любое шоу — только с большим партнером за городом.

Штангл ответил, что местные промоутеры иногда не могут забронировать того, кого они хотят по финансовым причинам, и «BR заполняет этот пробел — зрители знают по нашим шоу, что музыка будет выходить из себя, а BR добавляет дополнительный импульс для продвижения, так что программы могут сосредоточиться на качество, а не коммерческое предложение артистов ». Что по-прежнему мало что говорит о местном сообществе.

Бойлерномика с капельницей

Частично причины изменений в Boiler Room, по словам Штангла, — это похвальное желание, чтобы каждый — и самое главное, артисты — получали деньги за честную работу. Выдвигая идею «стандартной платы», налагаемой на «даже бесплатные шоу», Штангл написал в ответе на сообщение Кларка, что отчасти преимущество будет заключаться в обеспечении справедливой компенсации артистам. «Мы полностью верим, — писал он, — что все художники должны получать оплату за свое время за все, чем они занимаются, независимо от рекламной ценности, предлагаемой платформами.”

Тем не менее, за эти годы я поговорил с тремя людьми, которые бесплатно работали на выставках Boiler Room в качестве технических или вспомогательных. Я не думал, что это проблема — люди, которые вызвались добровольцами, приняли решение работать без финансовой компенсации, независимо от того, что я об этом думаю. Но с новым акцентом Boiler Room на роли агента по маркетингу и продаже билетов все должно измениться. Это больше не было забавным дерьмом в клубе. Они должны заплатить этим парням.

Штангл категорически отрицал, что это происходило за пределами «только ранних лондонских и берлинских шоу» в первые годы Boiler Room — «и даже тогда это были бы исключения. Штангл допускает, что «были шоу, на которых друзья друзей действительно озвучивают или помогают», но что любой, кто работает в «официальном качестве», получает деньги.

«Моя команда, работающая за пределами Берлина, посещает до 70 шоу в год, и, насколько мне известно, мы сознательно не привлекали неоплачиваемую рабочую силу», — сказал он мне, — «хотя очень часто многие люди вносят свой вклад в проведение шоу, некоторые из которых могут делаю это бесплатно, точно так же, как я часто помогаю друзьям бесплатно на мероприятиях с моими собственными знаниями и практической поддержкой.”

Что такое котельная?

Новое направление

Boiler Room для меня все еще неоднозначно — электронное письмо, отправленное Кларку, читается как импровизированный план монетизации, направляется для обратной связи и составлено в спешке после того, как спонсорские деньги иссякли или стали слишком ненадежными (отсюда желание собрать воедино показывает, как быстро «проверить» сила бренда »).

Я задал Штанглу дополнительный вопрос. «Boiler Room официально объявила об изменении вашей бизнес-модели?» Я спросил.«Если нет, как бы вы вкратце описали это?»

Это осталось без ответа, что могло быть более подходящим, чем я первоначально думал. Потому что я не уверен, может ли Boiler Room описать себя и то, что она делает, и ей будет труднее после того, как она пойдет в этом новом направлении.

Подавляющее большинство людей на сцене описали бы Boiler Room как телеведущего. Но иногда бывают шоу, которые не транслируют.

За кулисами он иногда будет действовать как промоутер, иногда бренд, который будет сотрудничать с местными промоутерами за определенную плату, иногда промоутер, сотрудничающий с другими брендами, например, производитель водки или производитель дешевых солнцезащитных очков.

Иногда ничего из этого. Иногда их больше одного.

Скорее всего, довольно сложно разобраться, даже когда вы находитесь в середине. И необходимость придумать определение будет означать, что котельная больше не может быть множеством разных вещей для многих разных людей в разное время.

Boiler Room Weekender представил Trump’s America

В пятницу, 4 ноября, Ray Ban и Boiler Room объединились для своего первого фестиваля выходных, пригласив сливки разнообразной андеграундной клубной сцены мира на небольшой круглогодичный курорт на озере. Хармони, Пенсильвания.В субботу вечером он был закрыт после насильственного вмешательства местной полиции и службы безопасности. Джон Твеллс из FACT стал свидетелем неудачного эксперимента.

Мы были в часе езды от курорта Сплит-Рок, идиллического убежища на берегу озера в горах Поконо, примерно в двух часах езды от Нью-Йорка, когда мы начали чувствовать себя некомфортно. Мы уже заметили несколько знаков Трампа / Пенса на нашем долгом пути из Бостона, но по мере приближения к Поконо их частота увеличивалась. Я путешествовал с двумя друзьями; оба небелые, они сразу уловили подтекст.»Мы не можем здесь останавливаться, а?» — отметил один из них, указывая на тускло освещенный бар, окруженный вывеской Трампа. «Это как Хэллоуин — но вместо того, чтобы бояться Майкла Майерса, вы боитесь расистов», — нервно шутили мы, проезжая мимо пикетных ограждений, требуя «снова сделать Америку великой».

Не было неловкой встречи со странными местными жителями на бензоколонке, никаких маниакальных автостопщиков или пьяных священников, которые могли бы нас отпугнуть, — но сцена была установлена. Это было похоже на жуткое вступление к фильму ужасов, который является ярким документальным фильмом для цветных людей в Америке.

Наше беспокойство немного улеглось, когда мы зарегистрировались на курорте, вскоре перешло в полное неверие в разворачивающуюся сюрреалистическую ситуацию. Когда мы подъезжали к главному зданию, я едва не задел не только оленя, но и какого-то дикого кота всего за несколько секунд. Мы вошли в главный холл немного потрясенные, но все еще позитивные — в вестибюле уже играла музыка, а сбитые с толку миллениалы ходили вокруг, хватая браслеты, ключи и фонарики. Трудно переоценить, насколько все это казалось странным с самого начала. Как будто аквапарк приварили к конференц-центру; ярко окрашенные горки окружали здание, но внутри можно было бы подумать, что вы были на выставке технической индустрии около 1987 года.

На этом этапе посещаемость была минимальной — трафик из Нью-Йорка был хуже, чем ожидалось, и цифры были тревожно низкими. Когда Камаси Вашингтон выступал в тот вечер в Keystone Ballroom — большом зале, больше подходящем для презентации продукта или выпускного вечера — на него было так мало посетителей, что мы (и многие другие) подумали, что он проверяет звук; мы ошибались.Остальные выступления были отложены, чтобы дать возможность скопиться толпе, но настроение было напряженным. Персонал мероприятия казался сбитым с толку относительно того, что происходит — похоже, это не было тем, на что они подписывались, каким бы «это» ни было. Я поговорил с барменом в импровизированном месте для курения, и мне очень хотелось узнать, что она из этого сделала. Она сказала мне без всякой подсказки, что никогда даже не ступала в город.

«Я деревенская девушка — люблю охоту, стрельбу. У меня 40 акров ».

«Это здорово, но иногда стоит выходить из зоны комфорта», — предложил я, намекнув на иронию ситуации.

«Ну, я вообще-то однажды в детстве ходил на елку. Это было ужасно, мой отец ненавидел это ».

Мы смеялись, но чувствовали себя неловко — мы знали, что каждое наше движение тщательно проверяется. Бармен призналась, что была удивлена, насколько вежливыми были эти «горожане», но настроение уже было накаленное, и мероприятие еще не началось. Идя к Аркаде — действующему развлекательному центру, переоборудованному в место проведения, — мы услышали, как частные охранники — все белые люди — уругались друг другу, что мероприятие было «ошибкой» и «никогда не повторится».На данный момент ничего страшного не произошло. Люди прибыли и совершили кардинальное преступление: они выглядели необычно — небелыми и откровенно странными — в области, где такие различия нельзя игнорировать.

С наступлением ночи охрана и небольшое количество вооруженных полицейских определили «проблемные» места, которые бродили по курорту, словно хищники, ожидающие нападения. В бальном зале Governors Ballroom проходила презентация, посвященная коллеге Канье Вирджилу Абло, и было весело, хотя и скучно, поскольку это продолжалось до рассвета.Но громкое исполнение рэпа и грайма всю ночь и привлечение смешанной публики не осталось незамеченным сотрудниками службы безопасности. В какой-то момент мы вышли в другое место для курения, и нас обошла охрана, которая бежала и злорадствовала по поводу бюста «ганджа». В 2016 году каннабис разрешен в четырех штатах — в Пенсильвании он все еще вне закона, но декриминализован в Филадельфии и Питтсбурге, крупнейших городах штата. Казалось, что у службы безопасности была мотивация не просто выполнять свою работу, а вынести какое-то моральное суждение — такое, которое криминализировало цветных людей.

Присутствие службы безопасности сдерживало ситуацию, но в пятницу это была просто неудобная вечеринка без арестов. Нам даже удалось поймать музыку. Витрина Discwoman в Arcade была великолепна, подкрепленная шумным, непредсказуемым набором из аппаратного дьявола Via App, в то время как фиксированная витрина в Rock Bar стала хорошей пит-стопой, поскольку мы изо всех сил пытались найти интернет-сервис в фойе. Когда дела на главном курорте пошли на убыль, мы вернулись в нашу квартиру, чтобы перегруппироваться, прежде чем отправиться на афтепати.В этот момент на улице было ниже нуля, поэтому мы вызвали автобус — рекомендуемый транспорт на выходные — чтобы отвезти нас на вечеринки, так как они были далеко от нашей квартиры. К сожалению, люди, управлявшие автобусами, сильно недооценили спрос. После того, как нам удалось пройти к стойке регистрации, нас оставили ждать полтора часа. Нашим соседям даже сказали, что они перестали принимать заказы, так как было слишком много людей. К тому времени, как подъехал автобус, мы уже заснули на диване, слушая подкасты Rinse FM.

Когда мы встали, мы почувствовали, что изменились. Главной темой обсуждения было то, как вписаться во все то, что мы хотели увидеть вечером. Мы не хотели пропустить афтепати, но мы были твердо настроены поймать DJ Haram, MikeQ и Kamixlo на шоукейсе GHE2OGOTh2K в бальном зале Governors Ballroom. Мы также хотели проверить Honey Soundsystem в мезонине (лучшее место из всех, с видом на огромную комнату отдыха), NAAFI в бильярдной и Ital в аркаде. Blood Orange играл в бальном зале.Mixpak проводили витрину в аквапарке. Это должен был быть хороший день.

Началось тоже неплохо. Накануне вечером отведав плохую пиццу, мы покинули курорт в попытке найти подходящую еду. Мы наткнулись на закусочную Piggy’s, причудливое место для позднего завтрака, покрытое от макушки до (вьющегося) хвоста памятными вещами о свиньях. Мы были не единственными посетителями Boiler Room Weekender, у которых возникла эта идея — место было переполнено гостями, а персонал был явно напряженным — но кофе лился, и огромные тарелки блинов, яиц и бекона впитывали часть вчерашней еды. избыток.Это также было лучшим моментом уик-энда для нашей небольшой группы: когда мы заканчивали завтрак, в комнату вошел Андре 3000 и поставил свое имя на стол. Сюрреалистический уик-энд только что подошел к концу.

Мы были в приподнятом настроении, когда вернулись на курорт, а аквапарк был уже заполнен, так как танцевальный зал и реггетон подпрыгивали вокруг стеклянных стен. Если у вас были сумки, по дороге проходила проверка безопасности, но все выглядело более непринужденно, чем накануне вечером. Музыка здесь не была в центре внимания, это был просто дополнительный уровень опыта, и это сработало.Поначалу мы даже не заметили увеличения присутствия полиции. В другом месте шоукейс NON в зале Governors Ballroom шёл, и я поймал сладкий, эйфорический сет от Ангела Хо, который смешал шум, эмбиент и рваные биты перед небольшой аудиторией, завершив классическую басовую линию T2 Heartbroken. Возможно, там было не так много людей, но это было тихим музыкальным событием выходных.

За обедом все стало портиться. Воодушевленные нашим опытом в Piggy’s, мы попытались дать горожанам возможность не сомневаться и попробовать один из ресторанов.Но все было по-другому — мы попали в напряженный субботний вечер, полный местных жителей, которые смотрели, как кавер-группа топчет во время исполнения «Slide» Goo Goo Dolls. Персонал через тонкий слой вежливости маленького городка дал понять, что нас не ждут, предложив нам места в баре, а затем отругав нас за то, что мы взяли их, как если бы мы были непослушными детьми. «Я думаю, что я самый темный человек здесь», — сказал мне мой друг, когда мы нерешительно сели. «По крайней мере, пиво дешевое». Группа исполнила «Take it Easy» группы The Eagles.Юэнлин стоил 3,50 доллара за пинту.

Настроение значительно изменилось, когда мы вернулись в Сплит-Рок. Полицейские машины медленно кружили над курортом, выискивая что-нибудь неприятное. Многие из сторон были задержаны, и передвижение вокруг главного места проведения стало затруднительным, поскольку служба безопасности начала устанавливать поисковые станции и контрольно-пропускные пункты. Теперь мы не могли свободно перемещаться между площадками. У входа в зал Governors Ballroom был установлен контрольно-пропускной пункт, где всю ночь будет проходить презентация GHE2OGOTh2K.Это был единственный контрольно-пропускной пункт, который был привязан к определенной комнате.

Я остановил сотрудника котельной, чтобы узнать, что происходит, и мне сказали, что служба безопасности выразила озабоченность по поводу «оружия и стеклянных бутылок». У кого-то также хватило приличия сказать, что мы должны забрать в квартиру что-нибудь незаконное (в том числе наркотики), поскольку обыски будут серьезными. Что-то было не так — мероприятие не было бурным или даже особенно ярким. До тех пор, пока эти блокпосты не были построены, ночь протекала без происшествий.Мы не могли избавиться от ощущения, что служба безопасности искала причину, чтобы завершить мероприятие — они выразили свои чувства накануне вечером, и настроение было обиженным и злым. Трудно установить, что именно не работало — было ли это растущей и разнообразной толпой молодых людей, которые развлекались? Так казалось. На данный момент никаких арестов не производилось, и медицинская помощь не требовалась.

Когда мы вошли в зал Governors Ballroom для выступления Kamixlo, все было совершенно иначе.Все более агрессивные службы безопасности приказали нам занять разные очереди, рассекая вещи людей на небольшом столе. Это было похоже на охрану аэропорта — а они не искали оружия. Тем не менее, настроение внутри было позитивным — эта вечеринка была центром уик-энда и мне так хотелось. Камиксло легко выбирал музыку, смешивая отрывистые ритмы с жутким вокалом и чистую поп-музыку с диссонирующими синтезаторными ударами. В какой-то момент группа, с которой я был, забрела в другую часть курорта, в то время как я продолжал наслаждаться Камиксло, и когда его сет подошел к концу, мой друг написал текстовое сообщение, в котором говорилось, что ее насильно обыскала охрана.Она чувствовала себя неуютно и уязвимо. Я попытался найти ее, но из-за нестабильного Интернета это оказалось непростой задачей. Я кружил по курорту, проверяя различные районы, и к тому времени, когда я вернулся в бальный зал губернаторов, ситуация резко накалилась.

Молодую чернокожую женщину, позже опознанную как 19-летнюю Кайлан Джонс, тащили через фойе курорта в наручниках, по ее щекам текли слезы. Ее окружала большая группа вооруженных местных полицейских и сотрудников службы безопасности — так много, что я задумался, что, черт возьми, она могла сделать. Я увидел своего друга, который был потрясен, зол и заплакан. Она рассказала мне, что женщину обыскивали, входя в витрину GHE2OGOTh2K, и якобы ее поймали с небольшим количеством травы. Когда полиция окружила ее агрессивно, у нее случился приступ паники — вряд ли удивительная реакция в данной ситуации. Это еще больше разозлило полицию и службу безопасности, и когда прохожие убедили их дать женщине немного места, полиция набросилась на гостей, крича, чтобы они прекратили съемку и прекратили попытки вмешиваться.

Было трудно не вмешиваться. Один мужчина подошел слишком близко; когда я вышел из вестибюля отеля под какофонию криков, охрана и полиция были сверху, явно нападая на него. Мы записали все, что смогли, когда собралась толпа, но полиция громко сказала гостям, что их арестуют, если они не пойдут в свои комнаты. «Никакой музыки. Готово, — проревел нам один офицер. «Убирайтесь отсюда по одному. Мы не терпим этого ВООБЩЕ », — кричал он. «Вот и все!»

В какой-то момент мы услышали, как один полицейский крикнул другому: «Они не знают, через что мы здесь прошли. «Мои друзья и я просто недоверчиво смотрели друг на друга. Это было, если бы эти маленькие городские защитники нравственности переживали свою собственную Вторую мировую войну, решающую победу над коррупцией, которую приносили типы «внутреннего города». Все, что было сказано сквозь слезы и вопли по дороге домой, было: «Я так рад, что это не было хуже». Мы были на музыкальном фестивале и уезжали, радуясь, что никого не расстреляли.

Весь опыт был сжатым представлением Америки Трампа — ненавистного пуританского превосходства белых, поддерживаемого запугиванием, фанатизмом и ложью и построенного на прочных структурах институционализированного расизма.Все это казалось таким предотвратимым. Вчера Boiler Room опубликовал заявление , в котором говорилось, что они хотели обеспечить собственную безопасность, которая могла бы помочь. «Уикендер» был бы неудобной и неловкой вечеринкой без арестов — но вместо этого в окружной тюрьме находятся молодая женщина под залог в 50 000 долларов и молодой человек с тяжкими телесными повреждениями.

Со стороны Boiler Room было выдано желаемое за действительное, что фестиваль может прорезать моральное принуждение этого маленького городка и создать безопасное место на территории, которая считалась вражеской для некоторых посетителей.На следующий день полицейские Lake Harmony и охрана отеля сели в Piggy’s позавтракать, съедая блины и жуя горячий кофе, обмениваясь военными историями о событиях этих выходных.

Надеюсь, Котельная кое-чему научилась. Игнорировать действующие переменные — главное, что они проводили расово разнообразное мероприятие в области, криминализирующей цвет кожи — было небрежностью. Возможно, было наивно полагать, что результат этого эксперимента когда-либо может быть положительным.Будем надеяться, что в день выборов исход будет лучше.

Глобальная полицейская операция разоблачает мошенников из котельных

Даррин Климек | Цифровое видение | Getty Images

Беспрецедентная международная полицейская кампания по всей Европе и США привела к арестам 110 «вдохновителей котельной», которые, как считается, несут ответственность за миллионы долларов инвестиционного мошенничества.

Полиция лондонского Сити и испанская Policía Nacional начали расследование в 2012 году после того, как появился ряд сообщений о продаже инвесторами по всему миру поддельных акций углеродных кредитов, золота, возобновляемых источников энергии, лесного хозяйства, экологических проектов, вина и земли.

Национальное агентство по борьбе с преступностью Великобритании вместе с другими организациями по борьбе с преступностью, такими как Секретная служба США и Служба расследований внутренней безопасности, помогло провести и спланировать операцию, над созданием которой шли годы.

( Подробнее : «Биржевой маклер стал звездой» новым обвинением в мошенничестве)

Ford Mustang, конфискованный полицией у собственности в Манчестере, Великобритания

Полиция лондонского Сити

Дорогие спортивные автомобили, включая Aston Martin , Ferrari и Mustang, а также дизайнерская одежда, часы и крупные суммы денег были изъяты по нескольким частным адресам и зданиям после того, как было одобрено 35 ордеров на обыск.

Подозреваемые, как полагают, являются частью высокоорганизованной преступной сети, которая управляет «котельными» в Европе, где мошенники продают по телефону сомнительные инвестиции, такие как бесполезные или несуществующие акции.

( Подробнее : Как Джозеф Романо прошел путь от мошенничества с монетами до найма киллера)

Комнаты в основном расположены в Испании и часто находятся в ведении команд молодых людей, холодно обзывающих инвесторов. Они обещают высокую прибыль, но те, кто инвестирует, часто пожилые и уязвимые, обычно теряют свои деньги.

Начальник полиции лондонского Сити и национальный координатор по экономическим преступлениям Стив Хед сказал: «Это знаковая веха как с точки зрения расследования, так и с точки зрения нашего тесного сотрудничества с другими правоохранительными органами, в первую очередь с Национальной полицией. .

Aston Martin отбуксирован из дома предполагаемого мошенника в Барселоне

Полиция лондонского Сити

«Это наше самое важное расследование, направленное на людей, которые, как мы полагаем, находятся на вершине сети организованной преступности, способствующей созданию котла. комнаты по всей Европе, и который подозревается в мошенничестве с инвестициями на миллионы фунтов стерлингов », — сказал он.

Аресты были произведены в четырех странах после того, как выяснилось, что подозреваемые обманом заставляли невиновных людей поддерживать инвестиционные мошенничества, «которые приводят к финансовым и эмоциональным разрушениям».

( Подробнее : Как «мошенничество с одним кольцом» может стоить вам денег)

Из 110 арестов 84 в Испании, 20 в Великобритании, два в США и четыре в Сербии с большинство людей арестовано по подозрению в отмывании денег и мошенничестве.

Операция также привела к закрытию 14 котельных в Испании, двух в Великобритании и одной в Сербии.

Одна жертва потеряла все свои сбережения в результате мошенничества, а другая потеряла шестизначную сумму, которую она инвестировала, чтобы попытаться создать надежное финансовое будущее для своей дочери.

— Дженни Косгрейв из CNBC: подписывайтесь на нее в Twitter @jenny_cosgrave

.
