подбор оборудования, требования к проекту, схема монтажа своими руками

Котельная в частном доме: как выбрать оборудование

В систему обогрева частного дома входит котельная. На этапе проектирования разрабатывается схема ее устройства, подбирается оборудование. С помощью котельной можно обеспечить эффективный нагрев всего помещения. Для правильного выбора следует придерживаться рекомендаций специалистов.

Для чего в доме нужно устройство котельной? Частная котельная состоит из комплекса приборов, которые снабжают загородный дом теплом и поставляет горячую воду.

Содержание статьи:

  • 1 Общие сведения
  • 2 Монтаж
    • 2.1 В чем особенность монтажа
    • 2.2 Котельная газового типа
    • 2.3 Твердотопливная котельная
    • 2.4 Обустройство котельной
    • 2.5 Котел отопительного типа
      • 2.5.1 Коллекторы, баки
      • 2.5.2 Система безопасности, дымоход
      • 2.5.3 Подбор автоматики и арматуры

Общие сведения

Монтаж котельной нужен в таких случаях, как:

1. если центральная магистраль отопления находится вдали от дома, нет возможности соединить с ней дом. В данной ситуации используют котельные, работающие за счет твердого топлива.

Внимание! Для электрического отопительного оборудования не нужно отдельно обустраивать котельную.

2.если нужно самостоятельно регулировать температуру носителя, которая в общей системе одинакова, и не дает возможности понизить и повысить температуру при необходимости.

Данный мини комплекс для отопления здания позволяет регулировать время работы оборудования, его интенсивность по желанию. Если для отопительной системы дома не применяют газовые котлы, то система оборудования не требует для работы какую-либо энергию, для нее не страшны перепады подачи газа, перебои, связанные с профилактическими работами обслуживающих организаций.

Монтаж

В чем особенность монтажа

Для водяной отопительной системы в частном доме требуется установка оборудования, которое работает с помощью обычного, либо сжиженного газа, дизтоплива, электричества, либо твердого топлива, включающего торф с углем, дрова, кокс и пеллеты. Для электрического отопления не нужно оборудовать котельную с приборами, это и есть автономная система. В частных домах для организации отопительной сети монтируют котельные с газовым и твердотопливным типом оборудования.

Внимание! Котельное оборудование, требующее дизельное топливо, устанавливаются в редких случаях, потому что их дорого ремонтировать, система отличается низкой экологичностью.

Котельная газового типа

Система отопления, основанная на газовом оборудовании и наличии центральной ветви отопления, относится к наиболее экономичным системам отопления в частном доме. Монтажные работы своими руками и дальнейшая эксплуатация отопительного оборудования, в основе которой лежит сжиженный газ, обойдутся дороже. Данные системы эффективно отапливают здания, поэтому чаще, чем другие котельные применяются для обогрева.

Чтобы создать правильный проект здания с таким типом котельной, нужно соблюдать такие требования:

1.если оборудование имеет мощность менее 30 киловатт, то его можно монтировать в любой комнате дома. Если производительность будет выше, то нужно организовать помещение отдельное.

2.для монтажа котельной требуется комната, которая находится на 1 этаже в доме и имеет свыше пятнадцати кубометров объема. При установке котла в кухне комнату следует увеличить по размерам минимум в два раза.

3.помещение должно быть оснащено качественной вентиляцией, стены должны быть отделаны огнеупорными материалами свыше 0.75 ч: кафелем, высококачественной штукатуркой.

4.котел устанавливают на специальную подложку, края которой должны выступать вокруг оборудования на десять сантиметров. Удаленность от мебели должна составлять более 0.7 метров.

Подиум должен иметь высоту минимум двадцать сантиметров, который заливают отдельно над фундаментом. Поверхность пола должна быть выполнена из материала, который не горит, подойдет цементная стяжка. Если котельная имеет высокую мощность, поэтому ее располагают в отдельном здании, то у него не должно быть общей стены с жилым помещением.

Твердотопливная котельная

Котлы с твердым топливом стали выгодными, когда выросли цены на газ, энергоносители из углеводорода. Если делать котельную своими руками, нужно помнить, что дымоход и котельный патрубок должны иметь одинаковый диаметр. Данное требование приводит к тому, что у трубы получается значительная высота, которая требуется, чтобы создать нужный напор для отведения газов во время работы.

Внутри котельной нужно устраивать вытяжку, имеющую площадь свыше восьми квадратных сантиметров на один киловатт мощности прибора (если котел установлен в подвале, то 24 квадратных сантиметров). Толщина штукатурки на стенах должна составлять свыше трех сантиметров. Котел ставят на лист из стального материала.

Внимание! Отдельное помещение для котельного оборудование должно иметь площадь не менее 8 метров квадратных, высоту стен минимум 2.5 метра.

Обустройство котельной

При устройстве котельных в доме, либо на отдельном помещении выделяют разные требования. К примеру, при нахождении комплекса в комнате дома, представляющего надувную горелку, потребуется создание звукоизоляции, потому что при работе оборудование издает шум.

Лучшим решением является установка котла в отдельном здании. Это безопасно, практично. Для этого не требуется много денег.

В систему отопления входят основные элементы, которые не отличаются от вида котельной, разновидности топлива. В оборудование включают такие части:

1.водонагреватель (бойлер).

2.расширительный бак.

3.коллекторы распределительного типа.

4.дымоходы.

5.систему безопасности, подпитку оборудования.

6.трубы, запорную арматуру.

Котел отопительного типа

В отопительной системе частного дома котлы источают энергию. Топливо внутри них сгорает, что нагревает теплоноситель в виде воды или антифриза, подает в водяное отопление, либо бойлер, чтобы обеспечивать дом теплой водой. В устройстве перемещается теплая жидкость, что нагревает воду, выходящей из оборудования.

Коллекторы, баки

Расширительные баки предназначены для компенсации излишков давления в теплоносителе, чтобы устранять риски образования в оборудовании чрезвычайных ситуаций, когда трубы может разорвать. Предназначение распределительного коллектора, включающего насос, гидроразделитель, гребенку, в том, чтобы теплоноситель правильно циркулировал, равномерно поступал в разные части системы: радиаторы, теплый пол, горячий водопровод.

Система безопасности, дымоход

Во время работы котельной образуются вредные продукты сгорания. Они выводятся из помещения через дымоходы. Безопасная и эффективная работа котлов зависит от правильного монтажа и подбора параметров дымоходов.

Системы подпитки с безопасностью контролируют давление жидкости, которая движется по трубам. Система подпитки исключает падение напора в случае испарения, либо утечек, система безопасности устраняет повышение путем удаления воздуха из трубопроводов.

Подбор автоматики и арматуры

Автоматику используют в котельной частного дома, чтобы оборудование работало: включалось, выключалось, устанавливались нужные параметры воздуха, когда рядом нет человека. Автоматическая работа гарантирует дополнительную безопасность системы водоснабжения и отопления. Автоматика может быть энергозависимой, в этой ситуации котельная может функционировать самостоятельно в течение нескольких дней, либо быть механической. Для того, чтобы вода циркулировала в системе, нужны трубопроводы с запорной арматурой.





Типовые схемы обвязки котельной для отопления

  • Котельная в подвале или цоколе с газовым котлом BAXI и резервным электрическим

    Вам подойдет это решение если Вы планируете монтаж новой системы отопления или реконструкцию старой со следующими условиями:

    • котельная в подвале или в цокольном этаже;
    • напольный газовый котел BAXI SLIM или аналог;
    • резервный электрический котел с ручным включением на случай аварии основного газового;
    • отсутствует проект отопления и нет возможности выполнить гидравлический расчет контуров отопления.

    Особенности и преимущества данного решения:

    • минимальное кол-во соединений;
    • полный контроль за работой системы по термометрам на кольцевом коллекторе и на каждом потребителе;
    • удобное и безопасное расположение электрокотла;
    • минимальное кол-во элементов системы — общий циркуляционный насос и группа безопасности для 2-х котлов, всего лишь 1 воздухоотводчик!

    Совместимое оборудование: BSGE-50-25. 21 Группа безопасности электрокотла (цвет «черный муар с серебром»), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), RM-60-3.EPP, RM-60-5.EPP

  • Схема отопления двухэтажного дома газовым котлом настенным одноконтурным

    Схема отопления для двухэтажного дома площадью до 250 кв.м настенным одноконтурным газовым котлом с отдельным бойлером ГВС на 2-4 контура + бойлер на прямую от котла.

    Совместимое оборудование: Baxi ECO 4S 1.24 F (24 кВт), BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-3DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-4D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K. UMS, подключение термодатчика), BMSS-40-4DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), Bosch 6000 W WBN 6000-35 H (35 кВт), Buderus U052-24, Buderus U052-28, Buderus U072 24, Navien Deluxe One 35K, NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Protherm РЫСЬ LYNX condens 30 MKO -A (H-RU), Vaillant ecoTec plus VU INT IV 306/5‑5 H, Группа безопасности расширительного бака консольная BKSS-24D (бак до 8-24 л вниз, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Группа безопасности расширительного бака консольная BKSS-24U (бак до 8-24 л вверх, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака верхнего расположения BKSS-18U.
    BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Консоль расширительного бака нижнего подключения BKSS-18D.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

  • Схема отопления настенным газовым котлом c частотным насосом

    Схема отопления частного дома площадью до 250 кв.м настенным одноконтурным газовым котлом со встроенным частотным насосом + бойлер на прямую от котла.

    В данном решении отопление может быть представлено несколькими ветками радиаторов и теплыми полами на базе насосно-смесительных узлов требующими подпора от котлового насоса.


    Совместимое оборудование: MKSS-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных), MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой), MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных), MKSS-40-4DU (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 2 вниз, 1 вверх и 1 в сторону), NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Группа безопасности расширительного бака консольная BKSS-24D (бак до 8-24 л вниз, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Группа безопасности расширительного бака консольная BKSS-24U (бак до 8-24 л вверх, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака верхнего расположения BKSS-18U.

    BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Консоль расширительного бака нижнего подключения BKSS-18D.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Кран латунный шаровой LD Pride 47.20.В-Н.Б Ду 20 бабочка (арт. LD 47.302.20), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

  • Cхема отопления частного дома настенным газовым котлом

    Типовая схема подключения газового настенного одноконтурного котла со встроенным циркуляционным насосом для обвязки системы отопления в частном доме для систем с 2 — 5 потребителей и бойлера косвенного нагрева.

    Совместимое оборудование: BM-60-3D (до 60 кВт, вх. G 1¼″, 2+1 контура G 1″, кронштейны K.UF), BM-60-3DU (до 60 кВт, вх. G 1¼″, 1+1+1 контура G 1″, кронштейны K.UF), BM-60-4D (до 60 кВт, вх. G 1¼″, 3+1 контура G 1″, кронштейны K.UF), BM-60-5D (до 60 кВт, вх. G 1¼″, 4+1 контура G 1″, кронштейны K.UF), BM-60-5DU (до 60 кВт, вх. G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF), BMSS-60-3D (нерж., до 60 кВт, подкл. котла G 1¼″, 2+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-3DU (нерж., до 60 кВт, подкл. котла G 1¼″, 1+1+1 контура G 1″), BMSS-60-4D (нерж., до 60 кВт, подкл. котла G 1¼″, 3+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-5D (нерж., до 60 кВт, подкл. котла G 1¼″, 4+1 контура G 1″), BMSS-60-5DU (нерж., до 60 кВт, подкл. котла G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF, зеркальная полировка), K.UF, NG-25 (1″, 125 мм, прямая группа), NG-25C (1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NG-25C(V) (1″, с поворотным смесителем), NG-25CTS (1″, с термостатическим смесителем Kvs 3.

    4), NGSS-25 (нерж., 1″, 125 мм, прямая группа), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нерж., 1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нерж., 1″, 125 мм, термостат. смеситель ESBE VTA 372 KVs 3.4 20-55℃), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), Группа безопасности консольная BSGKSS-20

  • Схема отопления с напольным газовым котлом и резервным электрическим

    • Объект отапливаемой площадью не более 800 / 1500 м²
    • Мощность до 100/150 кВт при общей подаче < 4.3 / 6.5 м³/ч (для ΔT=20°C)
    • Напольный газовый котел с внешним циркуляционным насосом
    • Резервный электрический котел

    Совместимое оборудование: BM-100-3D (до 100 кВт, подкл.

    котла G 1¼″, 2 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-3DU (до 100 кВт, подкл. котла G 1¼″, 1 + 1 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-4D (до 100 кВт, подкл. котла G 1¼″, 3 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-5D (до 100 кВт, подкл. котла G 1¼″, 4 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-5DU (до 100 кВт, подкл. котла G 1¼″, 2+2 контура G 1″, боковой контур G 1¼″ , цвет ″черный муар металлик″), BM-100-6D (до 100 кВт, подкл. котла G 1¼″, 5 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик), BM-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-7DU (до 100 кВт, подкл. котла G 1¼″, 3+3 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-150-11DU (до 150 кВт, подкл. котла G 1½″, 5+5+1 контура G 1″), BM-150-4D (до 150 кВт, подкл.
    котла G 1½″, 3+1 контура G 1″), BM-150-5D (до 150 кВт, подкл. котла G 1½″, 4+1 контура G 1″), BM-150-5DU (до 150 кВт, подкл. котла G 1½″, 2+2+1 контура G 1″), BM-150-6D (до 150 кВт, подкл. котла G 1½″, 5+1 контура G 1″), BM-150-7D (до 150 кВт, подкл. котла G 1½″, 6+1 контура G 1″), BM-150-7DU (до 150 кВт, подкл. котла G 1½″, 3+3+1 контура G 1″), BM-150-9DU (до 150 кВт, подкл. котла G 1½″, 4+4+1 контура G 1″), BMSS-100-3D (до 100 кВт, подкл. котла G 1¼″, 2 контура G 1″, боковой контур G 1¼″, инверсное подключение), BMSS-100-3DU (до 100 кВт, подкл. котла G 1¼″, 1+1 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-4D (до 100 кВт, подкл. котла G 1¼″, 3 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-5D (до 100 кВт, подкл. котла G 1¼″, 4 контура G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-5DU (до 100 кВт, подкл. котла G 1¼″, 2+2 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-6D (до 100 кВт, подкл. котла G 1¼″, 5 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7DU (до 100 кВт, подкл. котла G 1¼″, 3+3 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-150-11DU (нерж., до 150 кВт, подкл. котла G 1½″, 5+5+1 контура G 1″), BMSS-150-4D (нерж., до 150 кВт, подкл. котла G 1½″, 3+1 контура G 1″), BMSS-150-5D (нерж., до 150 кВт, подкл. котла G 1½″, 4+1 контура G 1″), BMSS-150-5DU (нерж., до 150 кВт, подкл. котла G 1½″, 2+2+1 контура G 1″), BMSS-150-6D (нерж., до 150 кВт, подкл. котла G 1½″, 5+1 контура G 1″), BMSS-150-7D (нерж., до 150 кВт, подкл. котла G 1½″, 6+1 контура G 1″), BMSS-150-9DU (нерж., до 150 кВт, подкл. котла G 1½″, 4+4+1 контура G 1″), GR-100-32 (до 100 кВт, G 1¼″, корпус 100х100х3 ст. 09Г2С), NGSS-25 (нержавеющая, 1″, прямая, краны Giacomini с термометрами), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG131 KVs 10, краны Giacomini с термометрами), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6. 3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, термостатический смеситель KVs 2.5, 35-60°С, краны Giacomini с термометрами, для радиаторов и УШП), Группа безопасности консольная BSGKSS-20, Группа безопасности расширительного бака консольная BKSS-24D (бак до 8-24 л вниз, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Группа безопасности расширительного бака консольная BKSS-24U (бак до 8-24 л вверх, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Консоль расширительного бака верхнего расположения BKSS-18U.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Консоль расширительного бака нижнего подключения BKSS-18D.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U. BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

  • Дровяное отопление частного дома своими руками: котлы, схемы, отзывы

    Несмотря на возможность установки газового отопления, дровяное отопление по-прежнему актуально. Производится в условиях отсутствия газопроводов и при наличии дешевых древесных источников энергии. Но как организовать дровяное отопление частного дома на профессиональном уровне своими руками? Описания котлов, схемы и отзывы помогут решить эту проблему.

    Содержание

    1. Как правильно сделать дровяное отопление
    2. Схемы отопления дома дровами
    3. Обзор твердотопливных котлов
    4. Классические дровяные котлы
    5. Дровяные котлы длительного горения
    6. Правила организации котельной для дровяного отопления
    7. Изготовление дровяного котла своими руками
    8. Отзывы о дровяном отоплении

    Как правильно сделать дровяное отопление

    Общая схема дровяного отопления

    Современное дровяное отопление загородного дома существенно отличается от старых схем. Для этого уже практически не используют большие кирпичные печи. Они служили теплообменником — при нагревании их поверхность отдавала тепло воздуху в помещении. Однако их заменили современным дровяным отоплением на даче с установкой котлов, трубопроводов, радиаторов и батарей.

    Особенностью является возможность использовать несколько видов конструкций для сжигания дров — печи, камины или котлы. Все зависит от площади дома, возможности размещения отопительных приборов и бюджета всего мероприятия. Для того, чтобы сделать дровяное отопление частного дома своими руками, вам потребуется учесть следующие факторы:

    • Требуемая тепловая мощность системы … Зависит от степени теплоизоляции дома , его объем и климатические особенности региона;
    • Необходимость организации отдельной котельной … Важно знать, что дровяной котел для отопления дома необходимо устанавливать в отдельном помещении, к которому предъявляются особые требования;
    • Место для хранения запаса дров . .. По технике безопасности запрещается хранить твердое топливо в одном помещении с котлом.

    Что лучше выбрать — отопительный котел на дровах для дачи, камин или печь? Все зависит от параметров здания и финансовых возможностей. Оптимальный вариант – сделать водяное отопление, при котором котел будет выполнять функцию нагрева воды. Для более детального анализа следует взвесить все «за» и «против» каждого типа обогревателя.

    Дополнительно с отоплением можно сделать систему горячего водоснабжения дома. Для этого нужно установить двухконтурный котел на дровах.

    Схемы дровяного отопления дома

    Схема подключения котла с тепловым аккумулятором

    Ключевым моментом при проектировании дровяного отопления является выбор схемы. От этого зависит – будет ли установлен дровяной котел своими руками или его функции будет выполнять печь или камин. Для определения наилучшего варианта необходимо учитывать все возможные факторы.

    В первую очередь учитывается площадь здания и количество комнат. Чаще всего дровяные печи отопления для дачи устанавливаются при наличии максимум двух комнат. В этом случае не обязательно делать систему водяного отопления.

    Рассмотрим основные факторы, влияющие на выбор вида отопления:

    • Вода … Состоит из котла (печки, камина), подключенного к трубопроводу. Передача тепловой энергии происходит за счет установленных радиаторов. Оптимальный вариант для дома площадью 80 м²;
    • Печь … Дровяные печи используются для обогрева воздуха в помещении. Отличаются низким КПД, малой площадью нагрева. Однако их обустройство требует наименьших усилий. Исключение составляют конструкции из шамотного кирпича. Этот вид используется для отопления домов площадью менее 60 м²;
    • Камин … Аналог печного теплоснабжения. Разница подкачивается в размере топочной камеры – у камина она значительно больше. Кроме того, отопление частного дома дровяным котлом иногда подразумевает наличие в конструкции варочной поверхности.
    Теплообменник в духовке

    Как видите, выбор варианта напрямую зависит от площади дома. Следует учитывать, что схему дровяного отопления можно модернизировать. Достаточно установить в топку теплообменник, чтобы можно было сделать полноценное водяное теплоснабжение.

    Но самый распространенный вариант – это установка котла на дровах для обогрева дома. Это гораздо практичнее и проще в использовании, чем камин или печь.

    Для нормальной работы дровяного отопления загородного дома необходимо заранее продумать систему дымохода. Учитывается оптимальный диаметр и высота трубы.

    Обзор котлов на твердом топливе

    Котлы на твердом топливе

    Определяющим компонентом системы водяного отопления на дровах является котел. Именно от его характеристик во многом будут зависеть параметры всего дровяного отопления в загородном доме или доме.

    Перед составлением схемы отопления необходимо определить эксплуатационные и конструктивные характеристики котла:

    1. Тип конструкции — классический или длительного горения. Стоимость последнего выше на 50-60%, но при этом значительно снижается расход топлива, а также повышается уровень автономности в эксплуатации.
    2. Номинальная мощность … Для этого необходимо рассчитать потери тепла в доме, которые необходимо компенсировать дровяным отоплением для дачи.
    3. Особенности конструкции — толщина металла, его состав, форма и объем теплообменника.

    Важным фактором является стоимость отопительного оборудования. Именно поэтому в частых случаях изготавливают самодельные котлы отопления на дровах, адаптированные под конкретную систему.

    Чтобы построить полноценную отопительную печь на дровах для дачи, потребуется заливка отдельного фундамента, не связанного с основным. Это применимо только в том случае, если масса будущей конструкции превышает 600 кг.

    Классические дровяные котлы

    Конструкция классического твердотопливного котла

    Часто отзывы о дровяных отопительных котлах указывают на их низкий КПД в работе. Зачастую это связано с неправильным выбором модели и несоблюдением правил установки и эксплуатации. Особенно это касается классических котлов отопления на дровах для дачи.

    Принцип его действия основан на передаче тепловой энергии, исходящей от горящих дров, воде в теплообменнике. Для этого в конструкции предусмотрены следующие элементы:

    • Топка . В нее закладываются дрова для дальнейшего сжигания. Его объем определяет мощность дровяного котла отопления, сделанного своими руками. То же самое относится и к заводским моделям;
    • Зольник … Имеет две функции. Наиболее важным из них является подача воздуха для поддержки процесса горения. Именно она создает тягу, необходимую для нормальной работы самодельного дровяного котла отопления. Вторая задача – собрать пепел. В противном случае он засорит емкость печи;
    • Дымоход … Необходим для удаления угарных газов, с его помощью образуется тяга воздуха. Важно правильно подобрать диаметр дымохода, так как без этого дровяное отопление частного дома своими руками снизит КПД и КПД;
    • Теплообменник … В классических моделях это область между внутренним и внешним барабаном котла. Заполняется водой из системы. Для подключения к теплоснабжению дома в конструкции предусмотрены патрубки.

    Основной проблемой при отоплении частного дома дровяным котлом является невозможность влиять на мощность оборудования. Для этого можно лишь ограничить поступление воздуха через зольник, тем самым уменьшив количество окружающего кислорода . При этом в большей степени на мощность будет влиять уровень горения дров.
    Перед покупкой котла необходимо узнать максимальную длину дров, которые можно загрузить в камеру сгорания.

    Дровяные котлы длительного горения

    Пиролизный котел

    Пиролизные модели являются альтернативой классическим котлам. Они также имеют название котлов длительного горения. Их принцип действия отличается от описанных выше и основан на выделении массы тепла не от сгорания дров, а газа, образующегося при их тлении.

    Зольник в конструкции отсутствует. Его функцию выполняет специальный воздушный канал, который в большинстве случаев имеет вентилятор. После загрузки дров в первичную камеру их поджигают. Из-за низкого содержания кислорода в этой зоне древесина не горит, а тлеет, в результате чего образуется древесный газ. Он перемещается в зону дожигания, где воспламеняется. В этой же части двухконтурного котла отопления на дровах расположен теплообменник.

    Чем отличается дровяная печь для дома с водяным отоплением от вышеописанной конструкции? Основным преимуществом является длительное время сгорания топлива. В заводских моделях одной загрузки хватает на 4-6 часов работы котла. Помимо этого, можно выделить следующие преимущества:

    • Возможность регулирования мощности … В дровяных печах это осуществляется открытием (закрытием) дверцы зольника. В пиролизных моделях степень нагрева воды регулируется расходом воздуха;
    • Реализация операции низкотемпературного нагрева . .. Уровень нагрева воды в классических моделях может достигать +95°С. Этот режим в настоящее время считается неэффективным. При нормальной теплоизоляции дома оптимальный режим должен быть 65/50. Это уменьшит потребление энергии;
    • Почти полное выгорание топлива … В отличие от дровяных печей для дома с водяным отоплением интенсивность загрязнения дымохода в пиролизных котлах значительно ниже.

    Основным недостатком котлов длительного горения является их высокая стоимость. Однако если подсчитать эксплуатационные расходы, расход топлива – экономическая эффективность их установки будет очевидна.

    Для нормальной работы дровяного теплоснабжения загородного дома с пиролизными котлами необходимо оборудовать автоматическим регулятором интенсивности вентилятора. Может быть подключен к внешним датчикам температуры.

    Правила организации котельной для дровяного отопления

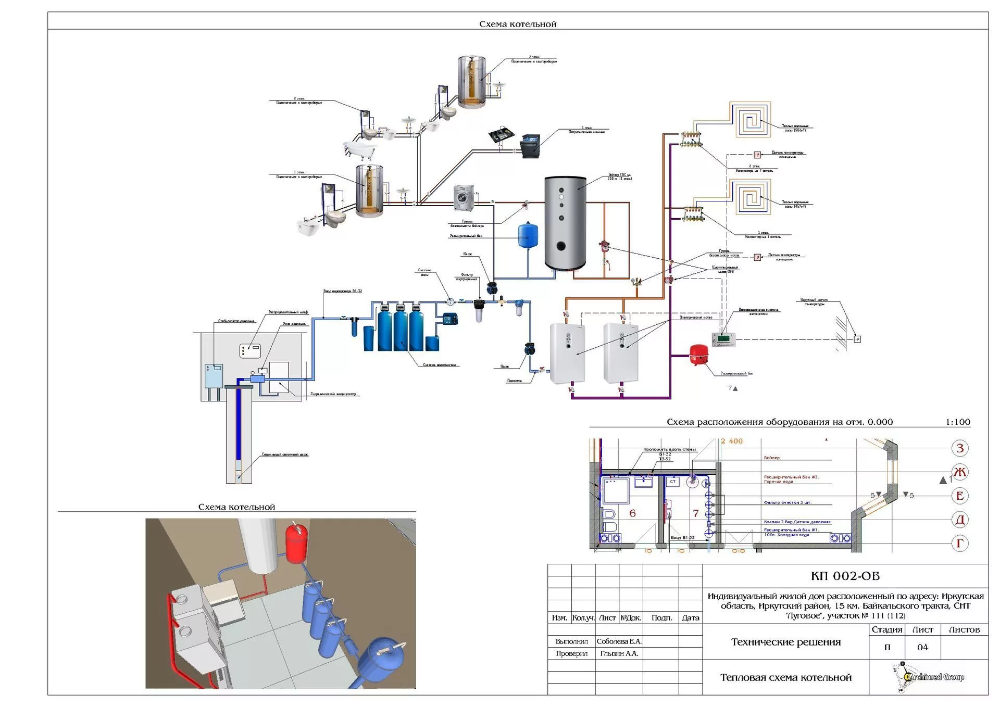

    Схема котельной в частном доме

    Профессиональная организация дровяного отопления частного дома самостоятельно подразумевает обустройство котельной. Это должно быть отдельное помещение, в котором находится котел и средства регулирования его работы.

    Если дровяное теплоснабжение дачи осуществляется по самотечной схеме, то котел должен располагаться в самой нижней точке системы. Для принудительного обогрева таких требований нет. Также следует подготовить помещение, в котором будет установлено отопительное оборудование. Он должен соответствовать следующим требованиям:

    • Высота потолков — не менее 2,5 м;
    • Полезная площадь — от 6 м². При этом его минимальный объем должен быть 15 м³;
    • Принудительная вентиляция. Скорость воздухообмена в три раза больше объема при работе дровяного котла для отопления дома;
    • Параметры дымохода. Минимальная высота 4 м. Диаметр зависит от присоединяемого котельного патрубка, но не менее 100 мм;
    • Для проведения профилактических и ремонтных работ необходимо обеспечить свободный доступ со всех сторон к котлу отопления на дровах для дачи;
    • Освещение должно быть комбинированным — естественное и искусственное.

    Важным моментом является обеспечение пожарной безопасности. Для этого необходимо использовать для отделки помещений только негорючие материалы. Если в отоплении частного дома с помощью дровяного котла используются электрические элементы, необходимо провести линию электропередач. Монтаж контура заземления осуществляется только по требованию производителя.

    Одной из проблем при эксплуатации дровяной печи является вероятность возникновения обратной тяги. Чтобы свести этот эффект к минимуму, на дымоход рекомендуется установить специальную конструкцию.

    Изготовление дровяного котла своими руками

    Самодельный котел

    Сложно ли сделать дровяной котел для дома своими руками? Главное условие такой конструкции – толщина и марка используемой стали. В заводских моделях внешний кожух выполнен из жаропрочной стали толщиной 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

    Оптимальный вариант – создать сварную конструкцию, которая по форме будет похожа на заводские модели. Однако если посчитать трудоемкость работ и стоимость материалов, то разница между покупкой и изготовлением своими руками будет небольшой. Поэтому в качестве альтернативы дровяным печам для дома с водяным отоплением часто используют простые стальные бочки. Главное условие – толщина их стенки – от 1,5 мм.

    Для изготовления нужна емкость около 200 литров. Он разрезается вдоль и внутри устанавливается перегородка. Его длина должна быть меньше длины ствола. Это необходимо для установки решеток.

    Затем на лицевой стороне вырезаются отверстия для крепления двери. Их следует выбирать заранее, чтобы не ошибиться с размером. Для удаления угарного газа в задней части конструкции прорезают дымоход. Его диаметр может быть от 50 до 100 мм.

    Однако, судя по отзывам о таком дровяном котле отопления, можно отметить следующие недостатки:

    • Низкий КПД;
    • Нагрев корпуса, при прикосновении к которому можно получить ожоги;
    • Короткий срок службы.

    Подобные конструкции применяются для обогрева небольших хозяйственных помещений – гаража, склада и т. д. Для дома лучше всего приобрести модель заводского качества. Он будет соответствовать современным схемам дровяного отопления.

    Модель котла мощность, кВт Стоимость, руб.
    Buderus Logano G221 20 69900
    Dakon DOR F 24 24 60300 902 15
    Протерм ДЛО 30 24 58450

    Перед изготовлением самоделки- горящий котел для системы отопления, необходимо рассчитать оптимальные размеры топки.

    Отзывы о дровяном отоплении

    Один из способов выбрать комплектацию дачи дровяной печкой или котлом – это подробный анализ отзывов. Они рассказывают о преимуществах и недостатках каждого из этих компонентов. Однако стоит знать, что отзывы о дровяных печах и котлах почти всегда субъективны:

    • До недавнего времени у нас на даче стояла старая печка. Мы уже думали заменить его на котел, но на это не хватило средств. По совету специалиста установлен новый дымоход — сэндвич. И какое же было удивление, когда тяга увеличилась, расход дров стал меньше. Вывод – нужно сначала проверить остальные узлы печи, а потом уже думать о замене;
    • После установки котла длительного горения значительно уменьшился расход дров. Единственное, что не было учтено, это обязательное утепление всего дома. Пришлось срочно менять окна на новые;
    • Для дачи решили сделать отопление дровами от печи. После долгих раздумий был установлен и подключен к трубам самодельный теплообменник. Результат оказался даже лучше, чем ожидалось. Теперь дом прогревается намного быстрее.

    При организации дровяного отопления необходимо оборудовать место для хранения топлива. Это должно быть помещение с нормальной комнатной температурой и влажностью. В противном случае сырая древесина будет иметь меньшую теплоотдачу.

    В видео материале рассказывается об основных правилах дровяного отопления дома:

    Установка газового котла своими руками

    • Варианты самостоятельной установки
    • Требования к установке
    • Установка двухконтурного газового котла своими руками
    • Настенный газовый котел своими руками
    • Стоковая видеозапись

    Многие собственники задумываются об установке автономного газового отопления. Это касается как частных домов, так и квартир в многоэтажках. По удобству и комфорту в доме центральное отопление уступает автономному. К сожалению, часто бывает так, что микроклимат в квартире с центральным отоплением зимой, мягко говоря, оставляет желать лучшего. Но нельзя забывать, что установка газового котла своими руками – дело очень серьезное. За ее решение стоит браться, если у вас достаточно средств для приобретения необходимого оборудования, и если жилье подходит по техническим условиям для установки котла. И еще одно условие, которое потребуется для установки газового оборудования – это крепкие нервы. Придется пройти инстанции, чтобы получить необходимый пакет разрешений.

    к оглавлению ↑

    Варианты самостоятельной установки

    К сожалению или к счастью, подавляющее большинство моделей котлов устанавливается специализированными компаниями. Наверное, к счастью, ведь профессионалы выполнят задачу качественно и быстро, с гарантией безопасности. Для самостоятельной установки такие варианты доступны.

    Простейший водонагреватель

    Проще говоря, это знакомый еще с советских времен водонагреватель. Основными его элементами являются горелка и теплообменник. Подключить устройство к водопроводу и газоснабжению, вывести выхлоп с продуктами сгорания в дымоход, и колонка готова к работе. Если, конечно, не будет оформлен весь пакет разрешительной документации. Иначе — не пройти немаленький штраф.

    Домашняя котельная

    Полностью автоматизированный двухконтурный котел настолько прост в установке, что все работы займут не больше времени, чем установка простой колонки. Автоматизация – это не просто минимум времени на установку. Задает температуру нагрева воды в зависимости от микроклимата в помещении, минимизирует нагрев воды, когда никого нет дома.

    Важно! При сравнении с устройствами, оснащенными ручной или полуавтоматической регулировкой, расход газа в автоматизированной котельной меньше от 30 до 70 %. Недостатком такой системы является ее зависимость от подачи электроэнергии. При отключении электроэнергии система автоматически переходит в минимальный режим. Выход из этой ситуации – организация гарантированного электроснабжения.

    к оглавлению ↑

    Требования к установке

    Независимо от того, обеспечивает котел отопления горячей водой или нет, место его установки должно отвечать следующим требованиям:

    • Необходимо выделить отдельное помещение (котельную) для устройство площадью не менее 4 м2. Минимальная высота потолка 2,5 м. Таким образом, минимальный объем помещения составляет 10 м3.

    Важно! В нормативной документации фигурирует рисунок 8. Есть ли здесь какое-то несоответствие? Оказывается, нет: 8 кубометров — это количество свободного объема.

    • Минимальная ширина дверцы в топке 0,8м. Комната должна быть оборудована открывающимся окном.
    • Не использовать горючие отделочные материалы и подвесные потолки в котельной.
    • Обязательно наличие сквозного, ничем не закрытого изделия. Его площадь составляет от 8 см2 на 1 кВт котла.
    • Для удаления продуктов сгорания необходимо оборудовать специальный дымоход. Не используйте вентиляционные каналы для отвода продуктов горения.
    • Максимальная длина горизонтального участка дымохода в топке 3,0 м. Максимальное количество углов поворота 3.
    • Выход дымохода должен быть направлен вертикально. Высота возвышения над высшей точкой фронтона 1,0 м.
    • Для изготовления газохода необходимо использовать материалы, устойчивые к агрессивным средам и высоким температурам.
    • На пол под котлом укладывается лист металла размерами 1,0х1,0 м.
    • Горизонтальные трубы выполняют с положительным уклоном, но не более 5 мм на 1,0 м трубы.
    • В самой высокой точке системы необходимо установить расширительный бак и воздушный клапан.
    • Степень надежности системы отопления должна быть такой, чтобы ее можно было опрессовать под давлением 1,8 атмосферы.

    Требования к установке котла своими руками или с помощью профессионалов достаточно строгие, но газ требует повышенной безопасности. Поэтому нельзя устанавливать котел на газовом топливе, даже водогрейный, в таких случаях:

    • В блоке «Хрущевка», где нет магистрального газохода.
    • Если на кухне установлен подвесной потолок (с ним никогда не захочется расставаться) или полностью укомплектованная антресоль.
    • В неприватизированной квартире можно рассчитывать на бойлер горячей воды. Если выделить помещение под печь, перепланировки не избежать. И только хозяин квартиры сможет провести перепланировку.

    В остальных случаях, если речь идет о квартире в многоквартирном доме, можно установить водогрейный или настенный котел отопления. Могут возникнуть проблемы с установкой напольного блока. Установка газового напольного котла в частном доме доставляет гораздо меньше проблем. Выделить помещение для печи в этом случае намного проще.

    к оглавлению ↑

    Установка двухконтурного газового котла своими руками

    Уличный прибор имеет значительный вес. Поэтому предварительно необходимо подготовить помещение к оборудованию:

    1. Залить пол стяжкой, обработать поверхность негорючим составом, еще раз проверить, чтобы поверхность пола была идеально ровной.
    2. Стены также покрыты негорючим составом. Если этого сделать нельзя, нужно отодвинуть устройство от стены не менее чем на 10 см.

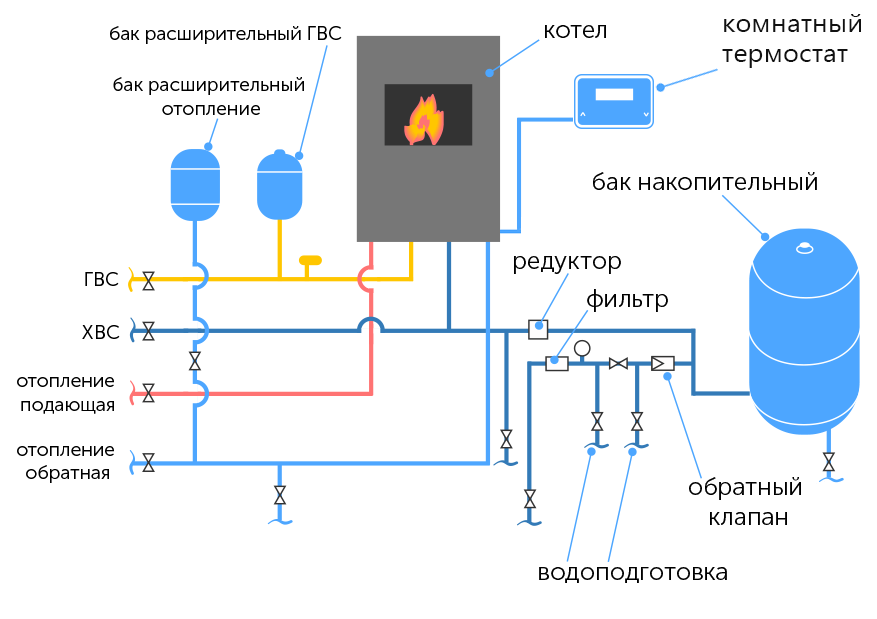

    Монтаж системы отопления с напольным котлом включает в себя следующие элементы:

    • Коллектор.
    • Расширительный бачок.
    • Котел.
    • Водяной пистолет.

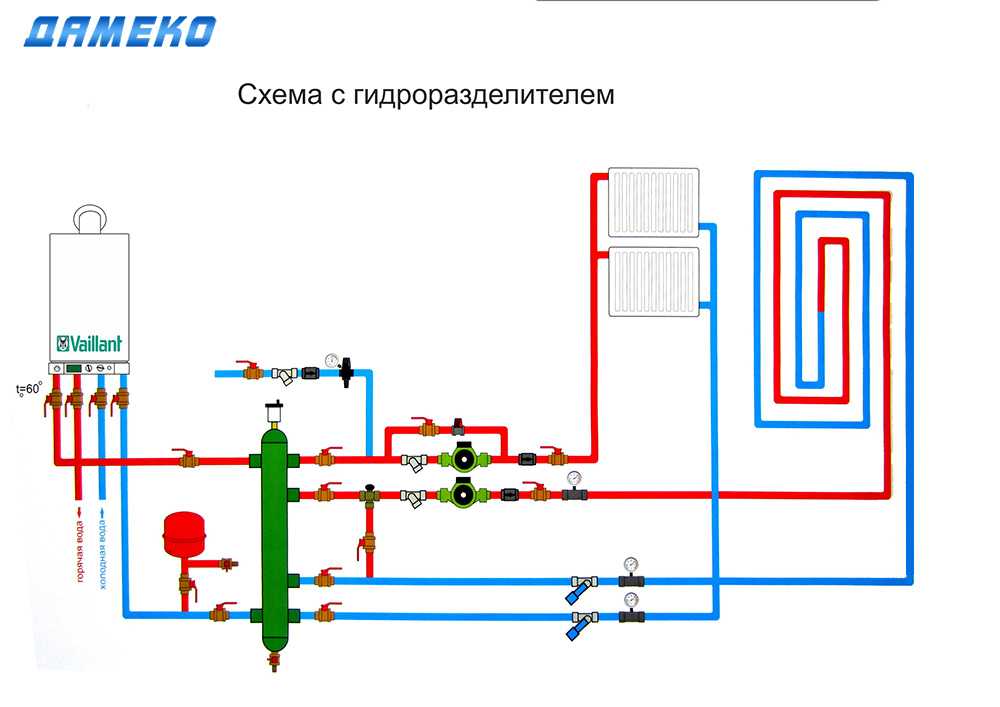

    Провести все работы намного проще, если предварительно составить эскизный проект установки газового котла отопления, в котором указаны все места для установки оборудования:

    • В соответствии с проектом производится разметка выполняется, а затем делаются крепежные отверстия. На этом же этапе целесообразно произвести подключение к теплым полам или трубам, которые идут к радиаторам отопления.
    • Если котел навесной, подключиться к трубам гораздо сложнее. Поэтому лучше выполнить эти работы заранее.
    • После этого прибор выдвигается на намеченное место и подключается к газоходу.
    • Последним шагом является подключение группы безопасности и подключение к оставшемуся жгуту.

    к оглавлению ↑

    Настенный газовый котел своими руками

    Если у вас есть опыт навешивания шкафов, то установка настенного устройства не составит труда.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
