Котлы для бани на дровах с баком для воды своими руками: инструкция по изготовлению из кирпича

инструкция по изготовлению из кирпича

Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение.  Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Свернуть

• О конструкции
• Инструменты
• Советы по работе
• Процесс кладки и порядовка
• О дымоходе
• Вывод

Вода в баке выполняет двойную функцию.

Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

• молоток-кирочка,
• специальный мастерок,
• киянка,
• уровень,
• рулетка,
• строительный шнур,
• отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты – отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги. Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное.  Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 – 2 мм.

к содержанию ↑

Процесс кладки и порядовка

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе – правильно подобрать компоненты.  Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

• 1 ряд. Сплошной ряд, ложится на слой гидроизоляции на нулевом слое фундамента.
• 2 ряд. Начинаем выкладывать колодцы для поддувала и прочистной двери. Дверцы закрепляем с помощью проволочных усов.
• 3-4 ряды. Крепим поддувало согласно схеме.
• 5 ряд. На этом ряду укладываются колосники. Решетка должна лежать с зазором, чтобы при расширении не повредить конструкцию.
• 6-8 ряды. Устанавливается дверь топочного отсека и емкость для воды. Бачок обматывается асбестовой лентой. Дверку фиксируют проволокой.
• 9-13 ряды. Этими рядами набираем высоту и закрываем водяную емкость. После завершения укладывается чугунная плита. Это перекрытие служит для разделения топочной и дымоходной частей. На плиту монтируется емкость для камней.
• 14-15 ряды. Выполняется переход к сужению печи.
• 16-21 ряды. Выкладывается вентиляционный канал. В 18 ряду ставится задвижка.

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным  проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

• вверх, через кровельные листы;
• в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

Печи для бани с баком для воды своими руками: делаем без особых усилий

Наверное, каждый житель России знает о пользе бани и хотя бы раз в жизни посещал это заведение. Построить баньку своими руками – достаточно сложное дело, ведь необходимо знать, как возводятся те или иные узлы, перекрытия и другие элементы конструкции. Но даже хорошо построенная баня не гарантирует стопроцентного успеха, ведь результат, во многом, зависит еще и от топки.

Схема печи с баком для воды из железной бочки.

Для того чтобы выложить каменную или кирпичную печь, необходимо владеть знаниями и «набитой рукой» печника. Поэтому, если выбор остановился на данной конструкции, лучше обратиться за помощью к мастерам-печникам. Есть и другой ви
Иметь небольшую баню на своем участке в наше время – совершенно нормальное явление.

Печь в бане

Схема монтажа теплообменника.

Маленькие ванные комнаты в квартирах или городские парные соответствуют запросам далеко не каждого человека. В то же время, наверное, нет любителя попариться, который был бы против сделать это в настоящей русской баньке, наполненной ароматом дерева и горячим паром.

В старину никто не смущался того, что дрова были единственным топливом, которое требовалось, чтобы растопить баню, как и не гонялся за дополнительными процедурами по типу современных SPA-методик.

Любой, у кого на даче есть простенькая, но уютная и добротная банька, подтвердит, что такая подарит гораздо больше удовольствия, экономии и оздоровительного эффекта, чем дорогие салоны. Поэтому, если баню вы построили и тем более если сделали это своими руками, то и обустроить ее, сделав и установив дровяную печь самостоятельно, вам по силам.

Вернуться к оглавлению

Простой и бюджетный вариант дровяных печей для бани

Дровяная печь-каменка для бани «Сибирь».

Чтобы устанавливать дровяные печи, не помешает доля определенных технических знаний и навыков, и обычно за это берутся те, кто уже успел набить руку на столярном и слесарном деле. Однако мы поможем вам получить такие знания, которые избавят вас от необходимости втридорога покупать готовые печи. Существуют вполне доступные материалы, позволяющие сооружать простые и надежные дровяные печи для бани своими руками.

Дровяные печи в этом случае обычно изготавливаются из металла и могут монтироваться очень быстро. Они годны для помещений любого размера, но требуют соблюдения правил пожарной безопасности. Кроме того, дровяные печи обязательно должны иметь герметичный корпус, чтобы уберечь посетителей бани от угарного газа.

Для бани наиболее хорош вариант самодельной металлической дровяной печи, изготовленной из трубы и бочки. Но в первую очередь нужно изучить процесс сварки такой печи и продумать, где она будет располагаться. Подобные дровяные металлические печи для бани состоят из поддувала, топки, каменки, дверцы, пробкового крана, бака для воды, дымовой трубы, кирпичной трубы и площадки для нее, задвижки, крышки с ручкой, решетки из прутов арматуры, стальной пластины, колосника, «ушек» и стальной муфты в виде кольца.

Также необходимо предусмотреть окно для прохождения дымовой трубы.

Вернуться к оглавлению

Этапы сборки дровяных металлических печей для бани

Процесс сооружения дровяной металлической печи для бани не отличается большой сложностью, а все необходимые комплектующие вы сможете найти практически в любом строительном магазине. Дровяные печи изготавливаются в несколько этапов.

Вернуться к оглавлению

Этап I: готовим детали для будущей печи

1. Берем трубу 1,5 метра длиной и 0,5 метра толщиной. Вырезаем детали, необходимые для изготовления дровяных печей для бани. Толщина металлического слоя каждой детали должна быть не менее 1 см.
2. Разрезаем трубу на части длиной 60 см (для бака) и 90 см (для установки каменки и топки).

Вернуться к оглавлению

Этап II: делаем из трубы печь

1. Конструкция печи с баком.

   Вырезаем для каменки отверстие 20*5 см внизу трубы, которое будет служить поддувалом.

2. Над отверстием привариваем круглую стальную пластину. Толщина ее должна быть не менее12 мм.
3. Подготавливаем часть металла и для того, чтобы разместить колосник в поддувале.
4. Для закрепления колосника привариваем 4 «ушка».
5. Вырезаем нишу для топки. Из остатков трубы, металлического сегмента 25*30 см, изготавливаем дверцу топки, которая вешается на петлях или крючках. Не забываем, что нужно приделать и защелку.
6. Над топкой привариваем будущую каменку – фрагмент трубы длиной примерно 35 см. Между днищем и верхом каменки должно быть расстояние не менее 10 см. Завариваем заднюю стенку трубы и делаем дверцу размером не больше 30 см.
7. Каменка до половины заполняется крупной округлой галькой, если же ее нет – электрическими изоляторами. Затем привариваем стальной прут, чтобы содержимое каменки не высыпалось.
8. В верхней части сооруженной печи крепим муфту толщиной 5 мм и шириной не менее 50 мм, которую мы сделали ранее из стальной шины. Часть детали приваривается к печному корпусу, а выступающая над печью другая половина муфты послужит для монтажа бака.

Вернуться к оглавлению

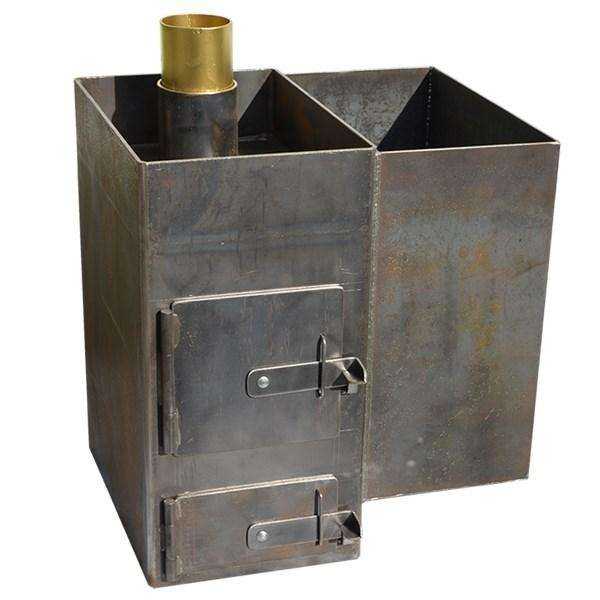

Этап III: монтируем бак

1. Снизу к торцевой части бака для горячей воды привариваем стальной круг толщиной 8 мм или более. Предварительно вырезаем в нем отверстие диаметром 12-15 см для дымовой трубы, которая смещается к его задней стенке. Привариваем к днищу бака нижнюю часть дымовой трубы, чтобы вода не протекала в топку.
2. Затем вышеупомянутым стальным полукругом закрываем верхнюю часть бака для горячей воды. Дымовую трубу привариваем к отверстию стального круга, после чего в верхней части бака останется отверстие для залива воды. Чтобы закрывать горловину, требуется изготовить крышку с ручкой.
3. На расстоянии 35 см от бака привариваем стальную площадку со стороной 30 см, которая потом будет использована, чтобы присоединить кирпичную трубу с задвижкой, имеющую выход на крыше. Далее привариваем кран с вентилем напротив отверстия, в которое заливается вода, внизу бака.

Чертёж печи для бани с металлическим баком для воды.

Вернуться к оглавлению

Этап IV: устанавливаем дровяную печь для бани



1. Размещая дверцы топки, следует направлять их в сторону двери, а дверцы каменки – по диагонали, в сторону противоположного угла бани.
2. Прежде чем устанавливать дровяные печи из металла, следует иметь в виду, что к тому моменту мы должны подготовить бетонный фундамент от 20 до 30 см высотой. На этот фундамент следует уложить огнеупорные кирпичи в два ряда и скрепить их раствором глины.
3. Площадка под печь должна иметь размеры 70*70 см. Ее высота, как и расстояние от печи до ближайшей стены, должна быть не менее 20 см.
4. Делаем двенадцатисантиметровое утолщение в кирпичной кладке, там, где печная труба будет выходить наружу. Деревянные перекрытия следует покрыть теплоизоляцией, состоящей из асбеста, войлока или картона, и обработать их глиняным раствором. Отрезок трубы, находящийся между крышей и потолком, нужно покрыть штукатуркой, а затем – известью. Над крышей кладка трубы должна быть не ниже 0,5 метра.
5. В случае если баня сделана не из кирпичной кладки, а из дерева, то, по правилам пожарной безопасности, металлические дровяные печи в таких банях обкладываются кирпичом. Получившаяся облицовка составит приблизительно 1,2 метра в высоту, а толщина кладки в обе стороны печи должна получиться около 80 см.

Схема подключения бака для воды с контуром в печи: 1- емкость для воды; 2- топливник; 3- контур.

Конечно, установку дровяной печи для бани можно доверить профессионалам, знакомым с каждой тонкостью технологии их конструирования и монтажа и способным сразу определить, насколько добротно сделана печь. Но порой пригласить такого специалиста нет возможности, да и денег на такие работы чаще всего в обрез. Но имея под рукой приведенную выше инструкцию, описывающую, как возводятся дровяные печи из металла, и следуя всем ее указаниям, вы сможете самостоятельно сделать такую дровяную печь.

Испытывать ее в первый раз нужно, не задаваясь целью попариться, будучи готовым к тому, что что-то может пойти не так и что-то надо будет поправить. А если первое испытание пройдет успешно, то во второй раз вы уже сможете насладиться творением рук своих и пригласить попариться в своей баньке родственников и друзей.

Их существует огромное множество, они производятся многими фирмами, завозятся из-за границы и конструируются авантюристами. Благодаря несложной конструкции и дешевизне расходных материалов металлические печи можно изготавливать своими руками.

Для этого необходимо придерживаться простых правил, иметь чертежи и следовать этапам строительства.

Вернуться к оглавлению

Изготовление топки бани с баком своими руками

Схема сборки металлической печи

Ни один газовый, угольный или электрический котел не даст того тепла, которое получается от сгорания дров. Настоящие ценители русской бани отдают предпочтение исключительно печкам на дровах. Чтобы в бане была нужная температура и влажность, топка должна быть правильной формы и конструкции.

Если рассматривать металлические печи, которые можно сконструировать своими руками, то они бывают вертикальные и горизонтальные. Для того чтобы изготовить топку с горизонтальным расположением, за основу конструкции принято использовать емкость с баком, а для вертикального – металлическую трубу большого диаметра. Трубы более устойчивы к высоким температурам и не так сильно подвержены выгоранию, как печка с баком.

Для начала необходимо найти трубу из металла. Она должна быть большого диаметра, толщиной от 5 до 15 мм и длиной около двух метров. Далее трубу необходимо разрезать на части, примерно 600 мм уйдет на изготовление бака и около метра понадобится для топки.

Обратите внимание, что из остатков можно изготовить дверцы, ручки и другие принадлежности.

В той части трубы, которая предназначена для изготовления топки печки, нужно вырезать два отверстия для поддувала и топки.

Для поддувала можно вырезать отверстие 50х200 мм, а для топки необходимо такое отверстие, чтобы можно было легко просовывать дрова, примерно 200х300 мм. Над поддувалом, внутри трубы, необходимо приварить металлическую пластину или уголок, который будет держать колосники.

Их продают в спаянном виде и поштучно. Лучше остановить свой выбор на втором варианте, потому как одинарные колосники более надежные и не прогорают длительное время.

Также необходимо обратить внимание на толщину пластины, на которой будут держаться колосники, она должна быть не менее 12 мм. Дверцы для поддувала и топки можно изготовить из остатков трубы своими руками или приобрести готовые образцы.

Вернуться к оглавлению

Изготовление бани-каменки

Над топкой приваривается пластина с вырезом, на нее будут установлены металлически бруски 10х10 мм под каменку.

Также можно купить спаянные колосники и установить их аналогично колосникам для топки. Далее устанавливается труба для каменки, она должна быть не менее 100 мм в высоту.

В отделении для каменки необходимо вырезать отверстие для дверцы размером 250х300 мм. Дверца каменки должна быть расположена в парилке, а топка – напротив входа.

После проделанной работы следует наполнить каменку специальными камнями. Для бани идеально подходят такие камни, как диабаз, талькохлорит, жадеит, малиновый кварцит и вулканит. При самостоятельном выборе камней нужно проследить, чтобы в их состав не входила слюда, так как при нагреве такие камни выделяют токсические вещества.

Не рекомендуют использовать гранит из-за того, что он быстро крошится. Камни по своей структуре должны быть мелкокристаллическими, желательно округлой формы и природного происхождения.

http://www.pogreemsya.ru/youtu.be/FZhT0Jh7SJg

Вернуться к оглавлению

Бак для воды

Практически всегда металлические печи комплектуют баком для подогрева воды. Для этого нужно приварить на каменку металлическую пластину. В ней необходимо проделать вырез для дымоходной трубы и приварить бак для воды и сам дымоход. Бак для воды изготавливается из той же трубы, что и топка.

Сверху бак с водой нужно накрывать крышкой, ее можно изготовить из остатков материала, а сбоку приваривается краник для пуска горячей воды. Если дымоходная труба будет обкладываться кирпичом, то конструкция бака для воды должна соответствовать требуемым параметрам.

Следует помнить, что отверстие для трубы должно находиться как можно ближе к задней стенке печи. Для верности, перед тем как монтировать бак бани своими руками, предварительно стоит поискать чертежи подобных конструкций.

Вернуться к оглавлению

Установка печи бани своими руками

Самым первым этапом при установке металлической печи является устройство фундамента. Для этого нужно использовать огнеупорный кирпич и бетонный раствор. Желательно выложить несколько рядов кладки из кирпича.

Следует помнить, что если печка не будет обкладываться кирпичом, то ее расстояние от стены должно быть не менее одного метра.

После того как фундамент застынет, на него устанавливается металлическая печка. Также необходимо учесть, что если баня находится обособленно от дома и подвержена перепадам температур, то фундамент следует сделать более прочным и морозостойким.

http://www.pogreemsya.ru/www.youtube.com/watch?v=MBJmlDTlJho

Вернуться к оглавлению

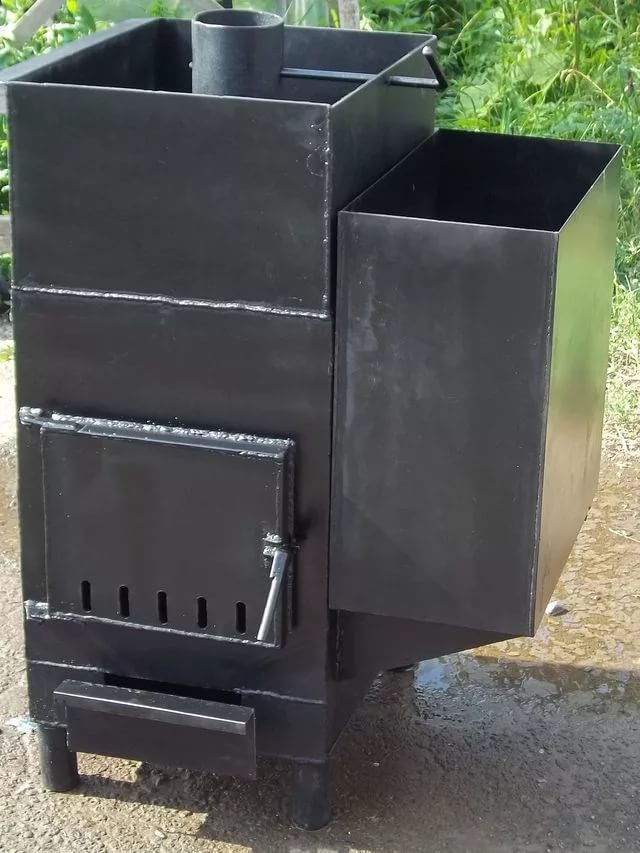

Готовая печь с баком для воды

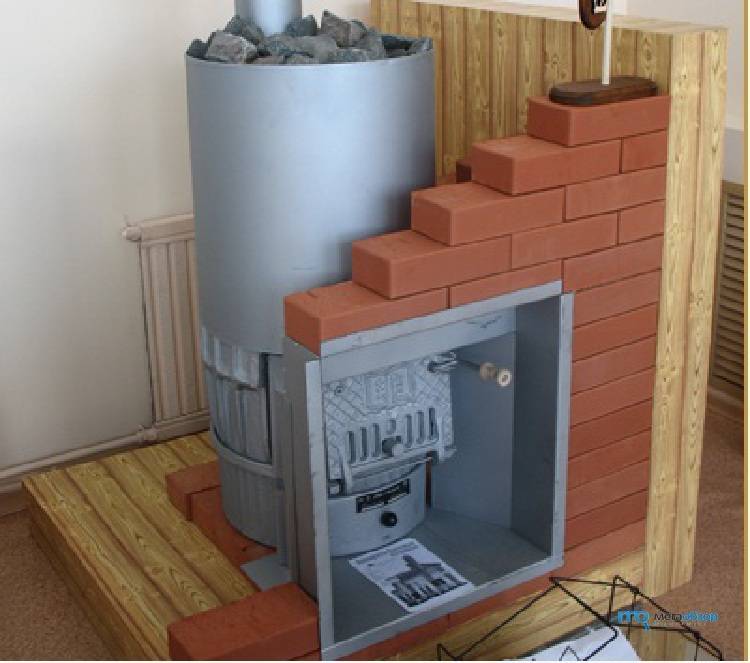

Если печка не обложена кирпичом и находится поблизости от стены, то необходимо ту часть стенки укрыть фольгой. Она будет играть роль дополнительного теплоотражателя. Такие меры предосторожности не нужны для печей, обложенных камнем.

Важно знать, что высота кирпичной кладки для обшивки металлической печи не должна превышать 120 мм, а в ширину быть не больше 80 мм. В противном случае кирпич будет слишком долго прогреваться.

http://www.pogreemsya.ru/www.youtube.com/watch?v=k6swnMTBrFc

Совет! Для собственной безопасности и комфорта во время эксплуатации внутреннюю сторону дверец топки и поддувала можно обложить листами асбеста. Он не даст нагреться металлическим ручкам до высоких температур и таким образом убережет руки от ожогов.

Напоследок необходимо сказать, что данная конструкция печи, чертежи которой не трудно найти на нашем сайте, предназначена исключительно для бани или сауны. Она не подойдет для обогрева дома или дачи, для этого используют печи совершенно других конструкций.

Сделать водонагреватель на дровах – Новости Матери-Земли

Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.

Три года назад мы сидели в наших каютах, думая, как мы могли бы удовлетворить нашу зависимость от горячих ванн и душей, не платя по смешным ценам за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали альтернативную энергетическую систему, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам выдерживать эти горячие ванны. Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.

Основы водонагревателя на дровяной печи

Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), расположенный над газовой или электрической горелкой. . Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

На рис. 2 такой обычный водонагреватель сравнивается с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, хранящейся в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.

Горячая вода… На ночь!

Сколько времени потребуется, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером у вас в печи разгорится огонь, то на следующее утро, когда вы проснетесь, у вас будет горячая вода в любом количестве (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.

Перво-наперво: резервуар для хранения

Первое, что вам нужно, прежде чем вы сможете установить собственную систему, конечно же, резервуар для хранения. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы вскоре обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели. Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен герметичный бак и, по крайней мере, относительно без ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.

Танк: Местоположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить бак для воды от печи: вы можете отодвигать бак на два фута от дровяной горелки на каждый фут, который Y выше W.

Резервуар: Изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.

Один из способов добиться этого — [A] связать весь водонагреватель — верхнюю, нижнюю и боковые части — стекловолокном от четырех до шести дюймов, [B] обернуть одеялом (или листом) бак, облицованный стекловолокном, и [C] сшейте края одеяла (или простыни) вместе. Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.

В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.

Переходник для бака-накопителя

Если бы вы подавали горячую воду из змеевика дымохода Blazing Showers прямо в верхнюю часть бака-накопителя, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в верхней части бака-накопителя. высшая точка системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.

Как показано на рис. 4, наш переходник в сборе навинчивается на выпускную трубу горячей воды в верхней части бака-накопителя, что позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится. к кранам. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)

Водонагреватель с топкой

Наш водонагреватель с топкой работает точно так же, как и модель с дымоходом, за исключением того, что нагревательный змеевик установлен в топке печи, а не в дымоходе. Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым из трубы, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.

Солнечное водонагревание

Всего за пару модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для получения горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год. А так как солнечная часть системы нуждается в работе только в самую жаркую погоду, то сам коллектор может быть довольно простым, малотехнологичным устройством. Следующим летом мы намерены вывести на рынок наш супер-простой солнечный коллектор «солнечный день».

Это природный

Горячая вода, нагретая отработанным теплом дровяной печи, является естественным. И это экономично! (Только подумайте: больше не нужно платить по счетам за горячую воду, и вы можете получать от 10 до 25 долларов в месяц!) торт . . . и добавленная самодостаточность — глазурь. Проверьте совместимость с этой таблицей различных типов дровяных печей.

Первоначально опубликовано как «The Blazing Showers Stovepipe Water Heater» в ноябре/декабре 1976 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.

Чертежи водонагревателя для дровяной печи своими руками – Новости Матери-Земли

Следуйте этим советам, чтобы сконструировать комплект для нагрева водяного змеевика на дровяной печи и сэкономить на счетах за коммунальные услуги. Включает в себя схему и схемы водонагревателя на дровах, которые вы можете установить в своем собственном доме.

Одним из преимуществ отопления на дровах является разнообразие потребностей, которые может удовлетворить одна печь. Помимо того, что дровяник согревает нас, он может приготовить ужин, высушить одежду и поджарить остывшие пальцы ног. Но разве не было бы здорово, если бы этот черный ящик еще и привлекал горячую ванну?

На самом деле в бытовом водяном нагреве на дровах нет ничего нового. . . многие кухонные плиты имели приспособления для резервуаров для воды более века назад. Появление «герметичных» дровяных горелок и систем подачи воды под давлением оставило на обочине большинство этих старых методов периодического нагрева, и были разработаны новые методы, основанные на закрытой циркуляции.

Водяное отопление Modern Woodstove

В большинстве насадок для подогрева воды используются теплообменники, которые устанавливаются внутри топки или дымохода прибора. Лучшие коммерческие образцы этого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить горячей водой всю семью. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны быть испытаны под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления. Как следствие, качественные внутренние теплообменники имеют довольно высокую цену. Самодельные внутренние устройства , с другой стороны, приобрели неприятную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: Отвод Btu непосредственно от огня (с теплообменником топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (топкой или дымоходным теплообменником), может произойти накопление большого количества креозота. Несомненно, нет необходимости упоминать, что сочетание пожара в дымоходе и внутреннего теплообменника, заполненного водой, может привести к катастрофе.

Чертежи водонагревателя для дровяной печи

Признавая тот факт, что не существует безвозмездной трапезы в полдень, мы выбрали консервативный подход к разработке собственного водонагревателя для дровяной печи. Вместо случайного размещения теплообменника внутри нагревателя или дымовой трубы мы прикрепили его снаружи топки. Приняв этот подход, мы избежали каких-либо серьезных модификаций нагревателя, который поддерживает сертификацию Лаборатории андеррайтеров. Более того, пара критериев безопасности, о которых мы уже упоминали, соблюдены: температуры, возникающие вне кожуха нагревателя, не приводят к кипению воды (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что нагреватель все равно излучал бы, поэтому из топки не отводится лишнее тепло.

Наше водонагревательное приспособление состоит всего лишь из примерно 50 футов медных труб диаметром 1/4″, свернутых в гипсовую панель. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в непосредственном контакте с корпусом печи, не допуская перегрева. (Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Сборка крепится болтами к боковой части нагревателя и вставляется в утилизированный 42-галлонный водонагреватель (мы использовали один с сгоревшим элементом, но прочным баком) в почти так же, как и солнечный подогреватель.

Насос производительностью 10 галлонов в минуту, установленный на сливном отверстии нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к тройнику чуть ниже клапана сброса давления в верхней части бака (клапан сохранился из соображений безопасности). Холодная вода поступает в сосуд через обычный вход, а подогретая дровами вода подается к обычному электронагревателю через стандартный горячий выход. Все линии хорошо изолированы пенопластом высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы быть потерял в печке, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое управление включением/выключением с помощью термостата кондиционера, подключенного к линии электропитания насоса. (Вы также можете использовать более распространенную комбинацию управления отоплением/кондиционированием воздуха, установленную на режим охлаждения.) Термостат крепится к стене в трех футах от обогревателя и примерно на фут выше его верхней части. Когда температура воздуха достигает 80°F, 120-вольтовое управление включает насос, и вода начинает нагреваться. Встроенный дифференциальный выключатель снова отключает циркуляционный насос, когда температура падает до 76°F.

Советы по сборке

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров. Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый виток 1/4-дюймовой трубки из мягкой меди внутри увеличенного каркаса теплообменника. Однако тем из вас, у кого обогреватели меньшего размера, придется использовать меньшую длину линии.

В любом случае проще всего работать с трубкой, свернутой для транспортировки. Мы просто вложили изогнутую леску в раму и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал можно согнуть до радиуса 1-1/2″ без перегибов, поэтому его несложно вставить в любые потенциальные «горячие точки». Мы работали от внешних краев внутрь, проводя катушки к опорной пластине по мере продвижения. (Без проволоки, удерживающей внешние кольца трубок на месте, все это хотело выскочить из рамы.)

Как только вы равномерно распределите медные трубки внутри рамы, размешайте тонкую порцию гипса и залейте смесью раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне вашей печи, а линии 1/4 дюйма можно подключить к трубкам бака подогревателя 1/2 дюйма.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если из-за сбоя питания отключится наш насос, мы загерметизировали трубы, выходящие из бака подогревателя, и установили манометр на предохранительный клапан. Максимальное давление, которое мы смогли создать в системе, составляло 3 фунта на квадратный дюйм. . . и это после того, как поток остановился в течение восьми часов при максимально возможной скорости горения для нашего катализатора Atlanta Stove Works!

Кроме того, чтобы определить, не поощряется ли кондуктивный теплообмен через стенку печи в нездоровой степени, мы каждый день проверяли внутреннюю часть топки дровяной печи на повышенное накопление креозота. Мы не обнаружили различий во внешнем виде или глубине отложений ни на одной из четырех стенок, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторое изолирующее действие, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что повышало температуру содержимого 42-галлонного бака почти до 140 ° F. Эта скорость горения 8 фунтов в час вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общее количество горячей воды в течение 24 часов все равно должно составлять более 100 галлонов в день. И даже если вы часто эксплуатируете печь в «закрытом» состоянии, система значительно сократит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, потребляемой каждым человеком, система может исключить счет за горячую воду в зимнее время. Следовательно, если вы можете получить древесину по цене, которая существенно ниже, чем цена эквивалентного количества электроэнергии или газа, энергия, которую вы тратите на нагрев воды из дровяной печи (которая, конечно, будет вычтена из тепло, которое мог бы дать прибор) будет стоить вложенных средств. Кроме того, вы будете удовлетворены тем, что сделали еще один шаг к замене невозобновляемых источников энергии.
