Кран для радиатора отопления — как отрегулировать температуру в доме

Комфортная температура в помещениях в холодное время года в первую очередь зависит от нормальной работы системы отопления, хотя помимо этого могут влиять и другие факторы: достаточное утепление наружных стен, количество и тип окон, качество утепления оконных проемов, расположение помещений – угловое или посередине здания, на первом или выше расположенных этажах.Регулировать и поддерживать работу системы отопления в оптимальном режиме можно установкой на отопительных приборах специальных устройств: простых – таких, как обычный кран для радиатора отопления, и более сложных – терморегуляторов различного типа.

Особенно нуждаются в регулировке системы центрального отопления в многоквартирных домах, когда котельная не может обеспечить одинаковую нормативную температуру подаваемого теплоносителя во всех подключенных к ней объектах. Часто бывает так, что в домах, расположенных ближе к котельной, батареи перегреты и приходится открывать форточки, чтобы остудить помещения.

Чтобы лучше понять, как регулировать температуру батареи отопления, необходимо знать о существовании двух основных видов систем отопления – однотрубной и двухтрубной.

Виды систем отопления

В однотрубной системе теплоноситель подается по одной трубе большого диаметра, к которой последовательно подключаются приборы отопления. Вход в радиаторы осуществляется в верхней части прибора трубой меньшего диаметра, чем магистральной, а выпуск – такой же трубой в нижней части. На каждую батарею отопления устанавливается отсекающий вентиль, а также устраивается специальный замыкающий участок трубы, называемый байпасом. Если перекрыть движение теплоносителя через радиатор, циркуляция по магистрали не нарушится благодаря байпасу. Теплоноситель из-за теплоотдачи радиаторов постепенно остывает, так что самые дальние от теплогенератора (котла) приборы отопления нагреваются меньше, чем ближние, поэтому регулировка температуры радиаторов отопления здесь особенно необходима.

Однотрубная и двухтрубная системы отопления

Двухтрубная система включает две трубы, по которым движется теплоноситель – подающую и обратную. Приборы отопления подключаются к подающей трубе параллельно, причем вход в радиатор может быть и в верхней и в нижней части. Теплоноситель в двухтрубной системе подходит к каждому прибору с одинаковой температурой. В этой системе радиаторы также оснащаются отсекающими вентилями.

Регулировка при монтаже и начале отопительного сезона

Первичная регулировка батарей отопления в квартире должна быть произведена еще на стадии монтажа. В частности, для того чтобы предотвратить образование воздушных мешков, радиаторы монтируют с небольшим уклоном (разность высот 3—4 мм) в сторону стояка и подающей трубы. С другой стороны, в верхней части батареи устанавливается кран Маевского, с помощью которого воздух удаляется. Кроме того, по окончанию отопительного сезона, когда удаляют воду из системы, небольшой уклон обеспечит полный слив воды из радиаторов.

В начале отопительного сезона, если стояки уже горячие, а часть батареи не нагревается, значит в приборе образовался воздушный мешок, мешающий нормальной циркуляции теплоносителя. В этом случае производится процедура удаления воздуха с помощью плоской отвертки. Кран Маевского медленно откручивают отверткой до тех пор, пока весь воздух не выйдет и не появится вода.

Устройства регулировки температуры в приборах отопления

Шаровой кран

Шаровой кран на батарею отопления – это простейшее устройство, с помощью которого можно регулировать температуру прибора.Следует знать, что шаровой кран может иметь только два положения – «полностью открыт» и «полностью закрыт», так как в его конструкции не предусматривается промежуточных положений. Если попытаться оставить кран открытым в промежуточном положении, то велика вероятность повреждения главной детали – полированного шара твердыми частичками, находящимися в теплоносителе. В этом случае кран может выйти из строя. Таким образом, регулировка батарей отопления кранами заключается в том, что при слишком высокой температуре в помещении краны просто закрывают, прерывая циркуляцию теплоносителя через радиаторы.

Шаровой кран

Для помещений с особыми требованиями к микроклимату, где должна поддерживаться температура с точно установленными значениями и большие колебания недопустимы, регулировка с помощью кранов использоваться не может.

Вентиль конусный

Вентиль конусный для радиатора отопления – достаточно простое механическое устройство, имеющее по сравнению с шаровым краном больше возможностей для регулирования температуры в радиаторах, так как с его помощью можно гибко регулировать интенсивность потока теплоносителя, проходящего через батарею. С помощью маховика, надетого на шток, вентиль открывают или закрывают, при этом шток движется по резьбе вверх или вниз, перекрывая или увеличивая посредством клапана с прокладкой просвет во внутренней перегородке (седле) вентиля, изменяя интенсивность потока теплоносителя.

Вентиль конусный

Как и с шаровым краном, все манипуляции с вентилем производятся вручную, устройство не имеет никаких датчиков, и настройка температуры отопительного прибора может быть только приблизительной.

Терморегуляторы или термостаты

Терморегуляторы (термостатические вентили) или термостаты являются наиболее совершенными и удобными устройствами, так как позволяют регулировать температуру радиаторов в автоматическом режиме в зависимости от температуры в помещении. Конструкция терморегуляторов состоит из двух основных частей – клапана и термостатической головки, включающей термобаллон или сильфон – цилиндр с гофрированными стенками, который заполнен специальной жидкостью. При повышении температуры в помещении, жидкость расширяется, вызывая расширение сильфона и выдавливание штока из термобаллона. При этом клапан начинает перекрывать просвет седла термостата, уменьшая интенсивность циркуляции теплоносителя через батарею и, соответственно, уменьшая ее теплоотдачу. При понижении температуры в помещении процесс происходит в обратном порядке.

Терморегулятор

Терморегуляторы различного вида имеют один и тот же принцип действия и отличаются по способу управления, по рабочему веществу термоголовки (вместо жидкости там может быть газ), а также по типу системы отопления, для которой предназначаются – однотрубной или двухтрубной.

Производители предлагают следующие виды термостатических вентилей:

  • механические с ручной регулировкой;
  • электронные;
  • электрические;

Термостаты с ручной регулировкой

Термостаты с ручной регулировкой оснащены головкой вентиля, на которую нанесена шкала с рисками и цифрами от 0 до 5, обозначающими режим работы устройства. Ноль на шкале означает полностью закрытое положение клапана, остальные цифры позволяют регулировать температуру в помещении в диапазоне 14–28 градусов.

Простые модели электронных терморегуляторов оборудуются дисплеем, на котором высвечиваются значения температуры, и устанавливать нужный режим можно с помощью кнопочного управления.

Электронный терморегулятор с дисплеем

Более сложные модели электронных термостатов оборудуются встроенными и выносными датчиками, выносными пультами управления, позволяющими программировать работу нескольких устройств – задавать суточную или недельную регулировку температуры.

В электрических терморегуляторах вместо сильфона используется электрический сервопривод, получающий сигнал от датчика температуры. При повышении или понижении температуры в помещении миниатюрный электродвигатель сервопривода начинает работать, воздействуя на шток клапана.

Терморегуляторы также различаются по предназначению – для однотрубных или двухтрубных систем отопления, так как эти системы имеют свои особенности, связанные со скоростью движения теплоносителя и перепадами давления. Устройства для однотрубных систем имеют маркировку RTD-G, для двухтрубных –RTD-N и отличаются по гидравлическому сопротивлению клапанов.

Видео урок по установке различных видов вентилей и терморегуляторов:

Не забудьте оценить статью:

Поделиться: [addtoany]

принцип работы и фото, ключ для чугунных радиаторов, принцип работы воздушного крана, видео

Климат нашей страны вынуждает устанавливать в домах и квартирах отопительные системСреди преимуществ крана Маевского стоит отметить длительный срок службы и компактность ы. Хорошо работающая отопительная система создаст в доме уют и даст максимум тепла даже в ненастные и суровые зимы. Скопление воздуха в радиаторе – причина того, что вода перестает циркулировать. Данный фактор значительно снижает теплоотдачу батарее и эффективность работы всей системы отопления сильно снижается. Для устранения воздушной пробки из радиатора, изобрели специальное приспособление, которое называется кран Маевского (не Маяковского).

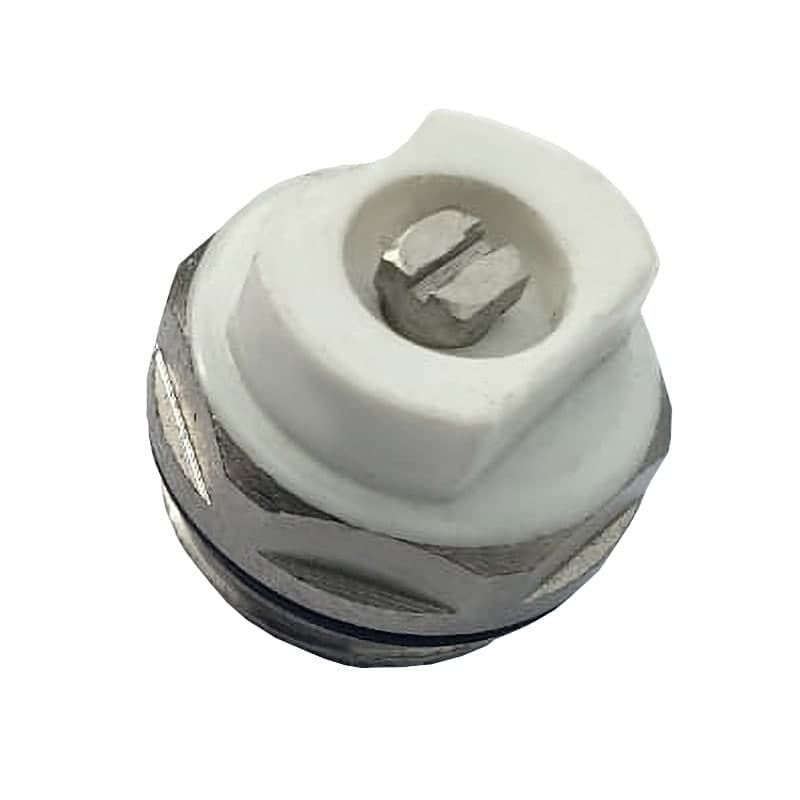

Описание принципа работы и схема крана Маевского

Принцип работы крана простой, однако, эффективно устраняет проблему завоздушивания батарей. Выглядит кран, как небольшой цилиндр, который крепится к радиатору в том месте, где будет удобно им пользоваться, и ничто не помешает крутить винт. Необходимо учитывать, что при ручном управлении, потребуется немного больше места на установку и эксплуатацию крана. Внутри цилиндра имеется клапанная система, которая регулируется винтом.

Понять, что радиатор завоздушен, очень легко:

  • Достаточно приложить руку на разные участки радиатора;
  • Если нагрев не равномерен, значит в некоторых участках имеется воздух;
  • После того, как при помощи крана воздух будет удален, батарея нагреется полностью.

Кран Маевского имеет простую конструкцию, поэтому им легко пользоваться

Но, не во всех случаях кран Маевского поможет. Если его применили, но проблема не была устранена, и система отопления работает все также плохо, значит, имеются другие проблемы, например, засор. При засоре поможет только полная промывка, при этом придется осуществить демонтаж радиатора.

Когда возникает воздушный затор, кран поворачивается, и лишний воздух выходит из радиатора, а затем кран снова закрывается.

Некоторые системы отопления оборудованы насосом, который перекачивает жидкость в батарею, тогда перед стравливанием воздуха его необходимо отключить и подождать несколько минут, пока вода не успокоится. Данная процедура обязательна, так как воздух циркулирует по батарее принудительно вместе с водой.

Инструкция: как пользоваться краном Маевского

Эксплуатировать кран очень просто. Перед тем как открывать вентиль, отключаются все дополнительные устройства, улучающие работу отопительной системы. Кроме того, необходимо подождать немного, чтобы все пузырьки воздуха скопились вверху. Таким образом, образуется воздушная пробка.

Инструкция:

  1. Важно подготовить площадь вокруг батарее, чтобы не испортить ремонт или мебель.
  2. Первое, что необходимо сделать – это очистить окружающее пространство, а далее поворачивается вентиль на кране. При этом можно услышать характерный звук, который означает, что воздух выходит из системы.
  3. Далее из крана потечет вода, поэтому и необходимо устранить из области попадания те поверхности, которые могут пострадать от нее.

Поток воды из крана небольшой, струйка в диаметре не более 1,5 мм, однако, желательно предусмотреть какую-нибудь емкость, в которую будет попадать вода. Система, используемая в кране Маевского, очень удобна, так как, чтобы пользоваться краном, нет необходимости проводить демонтаж батареи, или же сливать воду из системы отопления. Существует несколько моделей кранов и, при использовании каждого, имеются свои нюансы. Разновидности крана различаются только типом системы, для которой они больше подходят, но не принципом работы.

Виды и принцип действия воздушных кранов

Если в отопительной системе имеются пластиковые трубы, кран с предохранительным клапаном обязателен, он предохранит ненадежную конструкцию батарей от разрывов. Кроме того, значительно продлевается срок работы самого крана. Существует несколько видов крана Маевского. Все они действую по одному принципу, однако, иногда требуется модернизация классического вида.

Лучше всего покупать кран Маевского, который имеет специальный вентиль для открытия и закрытия

Виды:

  • Классический кран Маевского;
  • Автоматический кран;
  • С предохранительными клапанами.

Эксплуатируется кран ручным управлением. Устанавливается на любой автономной системе отопления. Данный тип крана используется чаще всего, так как доказывается свою надежность в течение многих лет, при этом его очень просто использовать и устанавливать. Цена на данное устройство незначительная.

Конструкция Автоматической модели несколько усложнена. Состоит кран из металлического корпуса с поплавком внутри, который соединяется с игольчатым клапаном наверху. Принцип работы автоматического крана в том, что при концентрировании воздуха в цилиндре уменьшается уровень воды, что приводит к опусканию поплавка. Отверстие игольчатого клапана открывается, и воздух выходит. После того, как воздух выйдет, жидкость возвращается и поплавок возвращается на место, и перекрывает отверстие.

Такая система была предусмотрена для таких радиаторов, к которым осложнен доступ, при этом отопительная система регулярно завоздушивается.

Оба вида кранов отличаются особой чувствительностью к жидкости в радиаторе, если она низкого качества может случиться поломка, поэтому необходимо постоянно контролировать работу крана. Предохранительный вид безопаснее, так как при резком изменении давления, он защитит систему. При резком скачке свыше 15 атм, клапан действует, и лишняя жидкость уходит в систему канализации. Данную систему используют для радиаторов, в которых скачки давления возникают очень часто.

Чем хорош для чугунных радиаторов кран Маевского

Чаще всего, в квартирах установлены чугунные батареи старого образца. Поэтому со временем могут возникнуть проблемы, например, завоздушивание. Старые системы отопления отличаются довольно грязной жидкостью внутри, поэтому потребуется постоянная чистка крана Маевского, так как любой тип крана крайне чувствителен к жидкости.

Нюансы:

  1. Центральное отопление регулярно отключают, и воздух собирается в системе часто.
  2. Также в системе может быть очень много воздуха, а спускается он крайне медленно.
  3. Кроме того, стравливание воздуха может быть возможным только в том случае, если объем теплонесущей жидкости в батарее большой.

Для чугунных радиаторов производители выпускают специальные модели, которые предусмотрены ГОСТ старых образцов. Корпус таких кранов выполнен из латуни, выдерживает температуру до 150 ᵒС, а также скачки давления до 15 атм. Установить лучше латунный кран, чтобы избежать неисправности. Кроме того, можно использовать стандартный классический кран, но возможна частая его замена.

Принцип работы автоматического крана Маевского и установка

Клапаны в кранах Маевского автоматического типа могут быть нескольких видов – прямой или угловой. Но для радиаторов предпочтительнее устанавливать специальные типы клапана или угловые.

Они присоединяются к коллектору радиатора, если диаметр не позволяет, то для клапана используется переходник.

Главный принцип крепления в том, чтобы воздух выходил вверх, то есть колпачок должен смотреть вверх. При установке автоматического крана, необходимо помнить об особенностях работы данного типа устройства.

Способы крепления крана к радиатору:

  • Вкрутить в резьбу системы;
  • Гайка подбирается по размеру;
  • Использовать переходник.

Выбирать кран Маевского следует, исходя из дизайна батареи

Формирование цены на автоматический кран зависит от производителя, использованного материала, а также от диаметра резьбы для подключения. Не стоит экономить и приобретать модели с низким качеством, пусть даже они стоят крайне дешево. Тепло в зимний период создает уют в доме, любая поломка может привести к печальным последствиям.

Зачем нужен ключ Маевского

Резьба у любой модели классическая, поэтому нет необходимости прилагать большие усилия, достаточно повернуть на пол оборота в определенную сторону, и воздух будет выходить. Открыть и закрыть кран очень просто. В какую сторону крутить такое приспособление – по часовой стрелке.

Использовать кран очень просто и в зависимости от модели, можно использовать для открытия крана:

  • Специальный ключ;
  • Рожковый ключ;
  • Отвертку;
  • А также просто поворачивать вентиль рукой.

Кроме того, рекомендуется устанавливать кран, учитывая определенные моменты. При использовании разводного ключа, сложно контролировать степень прилагаемой силы, что может испортить кран. Для закручивания используется классический гаечный ключ. Корпус можно повредить, поэтому прилагать к нему силу нельзя, рекомендуется все манипуляции проводить, держась за шестигранник под цилиндром. Спустить воздух с крана может любой человек. При этом важно помнить, что после воздуха будет выходить вода, после того, как струйка жидкости подует равномерно, и при этом пропадет шипящий звук выхода воздуха, можно использовать ключ или другой метод и закрыть вентиль.

Открывается вентиль на пол оборота против часовой стрелки.

Специальных средств или инструментов не требуется, отвертка есть в любом доме, а ключ к крану, как правило, продается в комплекте к устройству. Резьба на кране классическая. Производители используют тип резьбы, который применяется практически во всех места, где она необходима. Монтаж и эксплуатация может осуществляться человеком, не имеющим специальных навыков и знаний.

Принципиальное устройство крана Маевского

Благодаря своему принципу работы, может устанавливаться на любой теплоотводчик, в котором могут появиться пузырьки воздуха. Например, его можно поставить на полотенцесушителе.

Все виды кранов Маевского имеют один и тот же принцип работы. И все модификации выполняют одну и ту же функцию. И, если говорить о принципе работы схематично, то можно обозначит кран, как приспособление, которые закрывает сквозное отверстие в батарее и, при необходимости, может открываться и закрываться.

Производители предпочитают использовать в производстве корпуса металлы – латунь и сталь. Данные материалы значительно продлевают срок эксплуатации крана, так как они дольше могут выдерживать влияние скачков давление и не разрушаются от воды.

Завоздушивание может произойти из-за недостаточного количества жидкости или же из-за слабого ее течения. Однако, не во всех случаях кран Маевского может помочь. Так часто возникают сами поломки крана из-за качества теплонесущей жидкости. А также в самих батареях возникают засоры и загрязнения, например, от образования накипи или же от изначального низкого качества жидкости в батареях. В данном случае поможет только промывание.

Кран Маевского принцип работы (видео)

Небольшой краник впишется практический в любое помещение. Перед покупкой выясните, какие размеры резьбы имеются, какие технические характеристики подходят для данной системы отопления. Рекомендуется проконсультироваться со знающим человеком, чтобы точно выяснить, какой тип крана нужен.


Добавить комментарий

Дело за деталями или Какие краны лучше для ваших радиаторов отопления?

Кран радиаторный является одной из разновидностей запорной арматуры. Такие приспособления позволяют регулировать приток теплоносителя в батареи посредством увеличения или снижения расхода воды. Кроме того, они соединяют трубы с отопительными приборами.

Подобные устройства позволяют регулировать температуру в помещении, удалять воздух из системы, который не дает воде циркулировать и снижает эффективность обогрева комнаты, а также ֫сбрасывать теплоноситель.

Виды

Такие изделия бывают разных типов. Чтобы разобраться, какие краны для радиаторов отопления лучше поставить в вашем случае, следует изучить их основные свойства и сферы применения.

Регулировочный

Регулирующий кран для радиатора отопления может быть угловым и прямым. Применяется для контроля расхода теплоносителя вручную, дает возможность предупредить протечку.

Имеет свои преимущества:

  • при заполнении системы отсутствует гидравлический удар;
  • позволяет снять батарею без полного отключения системы;
  • обладает высокой герметичностью, имеет эстетичный внешний вид и отличные гидродинамические свойства. Но стоит помнить, что такое изделие не позволяет точно настроить теплоотдачу, поскольку температурная шкала у него отсутствует.

С термоголовкой

На термоголовке есть кольцо, ограничивающее или блокирующее повышение температуры. Чувствительный элемент, находящийся внутри нее, при тепловых колебаниях повышает или понижает силу водяного потока в отопительной системе.

Термоголовки бывают двух видов:

  • с ручной регулировкой: поворачиваются вручную;
  • с автоматической регулировкой: снабжены сильфоном с жидкостью, изменяющей при нагревании объем и давящей на шток.

У таких изделий тоже есть свои плюсы:

  • удобство использования, ведь они позволяют самостоятельно регулировать температуру;
  • экономичность: кран дает возможность снизить расход топлива благодаря ограничению повышения температуры;
  • наличие режима защиты от промерзания.

С терморегулятором

Терморегулятор устанавливается в специальное отверстие перед радиатором. Позволяет регулировать поступление воды благодаря крану, смонтированному перед терморегулятором.

Для регулировки температуры можно использовать:

  • шаровую запорную арматуру: такие краны не слишком подходят для радиаторов отопления, поскольку имеет лишь два режима: закрытый и открытый;
  • конусный вентиль: более оптимален благодаря наличию промежуточного положения, но за ним нужно постоянно следить и возвращать в исходное состояние;
  • автоматический регулятор: наиболее надежный и удобный.
Когда в комнате изменяется температура воздуха, содержимое терморегулятора крана расширяется или сужается, что приводит к понижению или повышению теплоотдачи. Это дает возможность экономить горючее, устанавливать определенную температуру.

Но есть у такой системы и минусы: оборудование подбирается строго индивидуально, а на однотрубных системах нужен байпас.

Кран Маевского

Нужен для сброса воздуха из радиаторов отопления, образующего пробку. Такое устройство надежное, крайне редко требуется его ремонтировать или заменять. Оно снабжено резьбой, благодаря которой производится его монтаж в пробку батареи.

В современных моделях шток проворачивают отверткой. Но есть экземпляры, закрывающиеся и открывающиеся специальным ключом. Желательно отказаться от их приобретения, поскольку ключ легко потерять.

При приобретении крана Маевского нужно убедиться в том, что шток полностью не выкручивается. Если это произойдет при промывке радиатора, вернуть деталь на место не получится, и тогда потребуется отключить стояк полностью.

Советы по выбору

Краны для радиаторов должны оптимально подходить к достаточно сложным условиям эксплуатации:

  • Температура воды в батарее составляет до 200 °С.
  • Давление может достигать 16—40 бар.
  • Обязательна устойчивость к коррозии и механическому изнашиванию.

Следует приобретать устройства, рассчитанные именно на отопительные системы. Другая запорная арматура использоваться не должна, поскольку она быстро выйдет из строя.

В принципе, на радиаторы вполне можно установить привычные всем шаровые краны. Лучше выбирать муфтовые устройства, имеющие резьбу по краям. Она позволяет надежно зафиксировать клапан на радиаторе.

Регулировочные краны подходят для систем автономного отопления, поэтому в многоквартирных домах их использовать не стоит. Устройства, оснащенные термоголовкой, могут применяться на одно- и двухтрубных системах.

Конечно, изделия с терморегулятором стоят дороже, но они намного удобнее, поскольку позволяют создать в помещении нужную температуру и добиться оптимального комфорта. Желательно при этом выбирать автоматический терморегулятор.

Особенности установки

Поскольку в жилых домах обычно используются трубы с небольшим диаметром, краны монтируют при помощи резьбовых соединений. Самым лучшим считается соединение, называемое в быту «американкой».

Арматура имеет одну или две накидные гайки. Каждая из них охватывает присоединительный хвостовик. Гайка легко вращается вокруг него. Ее нужно накрутить на трубу, прижимая при этом к ней кран. Торец трубы должен упираться в прокладку, проложенную внутри крана.

Монтаж крана для радиатора отопления с «американкой» выполнить гораздо проще, чем на муфтовое соединение. Вентиль при этом можно расположить неподалеку от стены.

Чтобы разобрать подобное соединение, нужно всего лишь открутить с одной стороны гайку. Это даст возможность снять радиаторы для ремонта или получить доступ к стене, расположенной за ними, не отключая весь стояк.

Заменить кран на «американке» тоже просто. Почти все «американки» имеют вид шестигранника, поэтому устанавливают их при помощи обыкновенного гаечного ключа. Но встречаются модели, где гайки имеют два выступа. Для них нужен специальный ключ.

При первой установке устройства все резьбовые соединения не уплотняют. Это позволяет определить, хорошо ли подогнаны друг к другу детали. В последующем можно будет легко понять, сколько уплотняющего материала потребуется для каждого из соединений.

Если уплотнителя мало, возникнет течь, а его избыток иногда приводит к повреждению гайки при закручивании, что нежелательно, ведь тогда придется заменить всю деталь целиком.

Способы уплотнения соединений

Если резьба не имеет острой кромки, для уплотнения подойдет ФУМ лента. Но опытные специалисты рекомендуют применять лен. Нужно взять тонкую прядь, скрутить жгут и намотать его на патрубок, начав с торца.

Направление уплотнительной намотки должно быть противоположным направлению резьбы. Лен должен на всю глубину заполнять резьбу, а каждый новый виток частично закрывать предыдущий. Тогда соединение получится прочным и надежным.

Если кран подобран правильно и изготовлен из качественных материалов, он прослужит долго и позволит поддерживать температуру в помещении на нужном уровне.

Важно не только знать, какие краны ставить на радиаторы отопления, но и учитывать особенности эксплуатации изделия и внимательно изучать рекомендации фирмы-изготовителя, тогда устройство не будет вызывать нареканий при использовании.

Как сэкономить на арматуре для радиаторов? | Торговый дом «СантехУрал»

Как сэкономить на арматуре для радиаторов?

На первый взгляд, самый бюджетный вариант подключения отопительных приборов – присоединить радиатор непосредственно к трубе простыми фитингами или «американками». На деле все оказывается по-другому.

Такой прибор невозможно «убавить», «прибавить» и даже перекрыть. Поэтому более грамотный подход – использовать специальную радиаторную арматуру. Какая она бывает и почему позволяет сэкономить?

Чаще всего для подключения радиаторов отопления применяют шаровые краны. Они незаменимы при возникновении аварийных ситуаций. Перекрыв поток, вы сможете спокойно демонтировать радиатор и провести его ремонт или замену. Важно помнить, что шаровые краны работают исключительно в двух положениях – открыто и закрыто, неполное закрытие может привести к выходу крана из строя.

Существует арматура, которая позволяет и перекрывать, и регулировать. Это ручные или балансировочные радиаторные клапаны. С их помощью можно балансировать всю систему отопления и добиться равномерного прогрева во всем доме. Зачастую использование таких клапанов обходится дешевле шаровых кранов.

В качестве вспомогательного оборудования вам может понадобиться ручной воздухоотводчик (кран Маевского), однако специалисты рекомендуют все же установить автоматический воздухоотводчик, который будет самостоятельно регулировать сброс лишнего воздуха из системы.

[изображение]

Более современный вид арматуры – терморегулирующие радиаторные клапаны, которые работают в автоматическом режиме. С их помощью можно выставить необходимую температуру, которая будет постоянно поддерживаться. Если требуется дистанционное управление определенными радиаторами, вместо обычной термоголовки можно приобрести термоэлектрический элемент. Регулирование температуры позволяет сэкономить на отоплении.

Есть также частные случаи, когда необходима специфическая арматура. Например, для гравитационной или однотрубной системы отопления используются термостатические клапаны с повышенной пропускной способностью. Они пропускают больше теплоносителя с меньшим сопротивлением. Для установки стальных радиаторов с нижним подключением используется узел нижнего подключения.

Еще один вид радиаторной арматуры – удлинитель потока. Бывают ситуации, когда у отопительного прибора первые несколько секций греют, а остальные – нет. В этом случае вместо радиаторной пробки вкручивается удлинитель потока, который обеспечит равномерный прогрев без переделки труб.

[изображение]

Таким образом, современная радиаторная арматура позволяет добиться стабильной работы системы отопления и даже сэкономить. Важно, чтобы арматура была качественной.

В ассортименте нашей компании всегда в наличии радиаторная арматура под собственной торговой маркой RVC. В зависимости от ваших задач менеджеры ТД «СантехУрал» готовы порекомендовать латунные или полипропиленовые клапаны разных видов по телефону (351) 729-88-58 или по электронной почте [email protected]

устройство, назначение и меры предосторожности

Кран Маевского является специальным устройством, которое используется для выпуска воздуха, скапливающегося в системе водяного отопления.

Воздух частично остается в системе, он попадает в нее при длительных простоях, вносится с водой, появляется в результате коррозии металлов и в итоге подсоса воздуха в ходе эксплуатации. В результате образуются воздушные пробки, создающие препятствия для нормальной циркуляции воды.

Кран Маевского — общеупотребительное название, оно не закреплено в документах (ГОСТ). Название используется только в некоторых сметах. Работа крана Маевского основана на вращательных движениях клапана, из-за чего воздух выходит из системы. Главная часть такого крана — резьбовой запорный клапан, который регулируется вручную.

Устройство:

• резьбовой тип присоединения — G1/2″, M10x1, G3/4″;
• вес — 0,02-0,07 кг;
• материал уплотнения затвора и корпуса: латунь, сталь;
• рукоятка: под рожковый ключ;
• герметичность класса А, ГОСТ 9544-93.

Монтируется кран Маевского в местах, предрасположенных концентрации воздуха, т.е. в местах скопления воздуха и образования воздушных пробок (обычно в радиаторах).

Воздух может удаляться и без использования воздушного крана при достаточно высокой скорости воды. Высокая температура устанавливается на термостате, чтобы вода смогла быстро вывести воздух. Если этот способ не помогает, клапан поворачивается до тех пор, пока будет исходить шипение воздуха. При полном удалении воздуха вода сначала начинает капать, затем течь.

Такой кран не является автоматизированным устройством, этот элемент полностью ручной, его нужно вовремя регулировать и контролировать. Необходимо приводить в действие кран и отслеживать момент, когда его во избежание крупных пролитий воды и потопов важно закрыть. В крупных приборах и системах отопления, где регулярно скапливается воздух, применение крана Маевского неудобно и опасно.

Меры предосторожности.

• монтировать краны нужно на всех устройствах (в т.ч. на тонкостенных стальных панельных радиаторах) со специальными предохранительными клапанами;

• запрещено курить или применять открытый огонь возле алюминиевых радиаторов, т.к. это может быть прямым источником воспламенения выходящих газов.

Качественный дренаж: зачем он нужен и в каких случаях применяется?
Ливневая канализация: особенности эксплуатации

Что нужно знать при установке радиатора

Установка радиаторов

Монтаж радиаторов ответственное мероприятие, к которому необходимо тщательно подготовиться. Даже небольшие недоработки могут привести к аварийной ситуации. Ниже мы рассмотрим что будет необходимо для установки радиаторов и в какой она производится последовательности.

Подготовительный этап

Если Вы наряду с заменой радиаторов запланировали сменить окна, то лучше будет установить их заранее, смонтировать подоконники. После демонтажа радиатора место, где он находился, следует оштукатурить. Плитку так же следует укладывать до установки радиатора, но доводить ее до идеального состояния не стоит- окончательные отделочные работы производятся позже.

Трубопровод для отопительных приборов можно собрать как до, так и после установки радиаторов. Но, если Вы решили «спрятать» трубы в полу, то необходимо начать именно с трубопровода, чтобы залить стяжку и уложить плитку.

Комплектующие для установки радиаторов

Для установки радиатора не обойтись без дополнительных комплектующих, отвечающих за его правильную работу.

Минимальный «джентльменский» набор должен выглядеть следующим образом:

1- 2 крана для подключения радиатора к системе отопления. Наиболее рациональным будет использование кранов с накидной гайкой, или, так называемой «американкой».

Американка это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

2- 4 проходные пробки. Эта деталь служит для того, чтобы перейти от диаметра отверстия в радиаторе (обычно 1 1/3″) на резьбовой диаметр присоединения трубы (этот размер совпадает с краном).

3- Заглушка. Назначение заглушки понятно из названия- перекрыть один из выходов радиатора.

4- Воздухоотводчик. Если мы рассматриваем минимальный набор, то это Кран Маевского, то есть ручной воздухоотводчик, с помощью которого мы можем избавиться от воздушной пробки в радиаторе.

5- Кронштейны. Или иначе-крепеж радиатора. На стандартный радиатор до 12 секций достаточно 3−4 штук.

Даже при минимальном наборе комплектующих их получается довольно много. Чтобы облегчить покупку пунктов 2,3 и 4 производитель радиаторов выпускают комплекты для подключения радиаторов, в которых уже есть и комплект проходных пробок, заглушка, воздухоотводчик и кронштейны.

Способы подключения радиаторов отопления

— Боковое одностороннее подключение. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей — к нижнему. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.

— Нижнее подключение. Такой тип подключения батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.

— Диагональное подключение. Этот способ подключения наиболее благоприятен при монтаже радиаторов от 10 секций. Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.


— Единственный тип подключения, при котором в обязательном порядке меняется одно из комплектующих, это одноточечное подключение. В этом случае подача и обратка располагаются в одном отверстии радиатора.

Сам элемент, который позволяет таким способом подключить радиатор, называется инжекторный узел.

Расположение радиатора

Следующие правила строго должны быть выполнены, чтобы не нарушать конвекцию воздуха:

— От плоскости пола до батареи 6−10 см и более.

— От нижней линии подоконника до верхней линии радиатора 5−10 см.

— От поверхности стены до радиатора 3−5 см.

Так же следует учесть один важный факт- шаровыми кранами нельзя регулировать подачу радиаторов.

Возникает логичный вопрос, если помещение слишком нагрето, что же, постоянно включать и отключать радиатор для создания комфортного микроклимата?

Ответ немного проще- в этом случае нужно использовать регулировочные клапаны. Их конструкция позволяет настроить температуру радиатора, чтобы Вы комфортно ощущали себя в каждом помещении.

Есть 2 вида этих клапанов- ручные и автоматические. Отличие между ними в способе регулировки- ручной клапан регулируете Вы, а автоматический клапан самостоятельно поддерживает заданную Вами температуру. За регулировку у автоматического клапана отвечает термоголовка. Внутри нее расположен датчик, срабатывающий на изменение температуры в помещении, а в сильфонной камере находится твердое, жидкое, либо газообразное вещество изменяющее объем.


Снаружи оба эти клапана выглядят так:


Слева ручной клапан, справа с термоголовкой

Итак, подытожим, в целом установка радиатора не вызывает сложностей, главное учесть и приобрести все необходимые комплектующие.

Порядок установки выглядит следующим образом:

— Демонтаж старого радиатора

— Разметка для крепления нового

— Установка кронштейна и крепление радиатора

— Сборка монтажного комплекта

— Присоединение к трубопроводу

Вам остается сделать выбор установить радиатор самостоятельно или доверить это дело монтажнику. Как видите, установка не несет в себе особо сложных моментов. Если Вы все же решили, что самостоятельная установка- не Ваш вариант, то проконтролировать работу мастера тоже будет не лишним.

Эксплуатация алюминиевого радиатора в летний период:
-Если оба подающих крана в положении «закрыто» обязательно должен быть открыт кран «Маевского». В противном случае, радиатор может «взорваться», так как в нем растет давление (химическая реакция присадок (содержатся в теплоносителе) и алюминия с сопровождением выделения водорода). Этот случай не является гарантийным

-Нижний кран в положении «закрыт», верхний — в положении «открыт». При таком положении кранов, теплоноситель (вода) останется в радиаторе (не вытечет). Запрещается чтобы алюминиевые радиаторы стояли без теплоносителя (воды).

-Рекомендуем проводить промывку радиатора не реже 1 раза в 3 — 4 года. С этой целью закрывается нижний и верхний вентили, открывается воздухоотводчик. Сливается через кран либо заглушку вода. Потом нужно развинтить разъемные соединения и снять с кронштейнов радиатор. Промыть струей воды прибор с помощью шланга, надетого на водопроводный кран, делая это под давлением. Нельзя использовать для промывки абразивные материалы.


-Старайтесь протирать пыль на радиаторах, иначе будет снижаться их теплотворная способность.

При правильной эксплуатации радиатора, Вы сможете всегда наслаждаться комфортом и теплом.

Кран Маевского

Работу традиционной системы отопления трудно себе представить без вспомогательного приспособления – воздухоотводчика. Это устройство может быть представлено в двух исполнениях:

1. Кран Маевского (ручной воздухоотводчик).

2. Воздухоотводчик автоматический.

Функционирование систем водяного отопления тесно связано с проблемой образования газовых скоплений, что приводит к нарушению нормальной циркуляции теплоносителя. Помимо этого, появление воздушных пробок в отопительных приборах нередко вызывает разрыв струи и, как следствие, полное прекращение циркуляции рабочей среды в  трубопроводе. Этот процесс способствует усиленному развитию  коррозии стали.



Известно, что в системы отопления воздух попадает  разными путями. Во-первых, при заполнении трубопровода водой. Во-вторых, в процессе подкачки воздуха при эксплуатации неправильно спроектированной системы. Объем свободного воздуха в трубах не может быть точно установлен, но, как правило, устраняется в течение первых 2-х дней эксплуатации при условии, что система отопления была правильно сконструирована.



 Причины возникновения газовых скоплений в закрытых системах отопления:

1. Периодическое обновление воды в системе.

2. Коррозия металлов (при окислении железа выделяется водород).

Предпочтительнее, чтобы до начала отопительного сезона трубопроводная система была предварительно заполнена холодной водой.













Кран Маевского, как правило, имеет латунный корпус. По сравнению с медью и бронзой латунь обладают более высокой коррозионной стойкостью и низкой себестоимостью. В классическом исполнении используется коническая резьба. Но в целях экономии зачастую используют обычную цилиндрическую резьбу с прокладкой.  Кран Маевского характеризуется предельно простой конструкцией: канал сброса воздуха регулируется вручную при помощи отвертки. Ручной воздухоотводчик, как наиболее простое и недорогое устройство для отвода газа, пользуется широким спросом.   Если на Западе чаще отдают предпочтение автоматическим воздухоотводчикам, то в нашей стране специалисты решительно выбирают кран Маевского: «Лучше автоматический, но… ручной!».

И дело не только в цене. У автоматических приспособлений для отвода газа часто загрязняется или подтекает выпускной канал. Бывает и такое: прибор не срабатывает без видимых на то причин. Совсем другое дело ручной воздухоотводчик: в любой момент можно собственноручно спустить воздух из трубопровода.

Как пользоваться клапаном Маевского? Фото и принцип работы

Клапан Маевского предназначен для спуска воздуха из трубопроводной системы, что улучшает циркуляцию горячей воды в системе отопления. Это устройство в народе еще называют краном Маевского, а по нормативным требованиям ГОСТа это игольчатый клапан радиатора.

Из истории крана Маевского

В последнее время эти типы воздухорадиаторов не использовались. Вместо этого они использовали краны обычной конструкции. Это привело к неконтролируемому отбору пробы технической воды из системы отопления, что потребовало разработки новых устройств, которые позволили бы значительно снизить расход воды. Это устройство и послужило вентилем Маевского.

Причины возникновения воздушных пробок

Возникновение воздушных пробок приводит к тому, что радиаторы ухудшаются, что, в свою очередь, приводит к некомфортным условиям проживания. Это возможно при:

  • установке новой системы отопления;
  • отвод воды из трубопроводов и ремонтные работы;
  • установка радиаторов отопления;
  • Коррозия металла трубы;
  • разгерметизация контура.

Необходимость использования крана Маевского

Как уже отмечалось выше, данное устройство решает одну из основных проблем системы отопления — отвод воздуха.

Кроме того, с образованием воздуха в этой системе происходят реакции гидролиза воды с внутренними стенками из металла, что особенно характерно для алюминиевых аккумуляторов, которые изготавливаются без антикоррозийной обработки. В этом случае выделяется водород. Использование крана Маевского позволяет снять эту проблему.

Разновидности клапана (крана) Majewski

Существует 3 основных типа данного устройства.

Вот они:

  • Самый простой кран Маевского — ручного типа. Для открытия / закрытия используется специальный ключ.
  • Автоматический клапан Маевского представляет собой цилиндр из латуни, хотя в последние годы производители начали выпускать изделия из хромистой стали, которые имеют более низкую цену, но и меньший срок службы, поэтому следует выбирать устройство из нержавеющей стали. или латунь.По национальному стандарту это устройство нельзя считать краном Маевского, так как в нем нет игольчатого клапана, вместо которого используется пластиковый поплавок. Тем не менее, его относят к таковому, поскольку по своей функции он соответствует крану Маевского. Когда образуются пузырьки воздуха, механизм приходит в движение и тем самым заставляет устройство открываться.
  • Клапан Маевского со встроенным предохранителем -Последнее устройство необходимо для регулирования давления. При превышении заданных параметров открывается кран и выпускается охлаждающая жидкость, что позволяет избежать гидроудара.В основном используется для полипропиленовых и металлопластиковых труб.

Принцип работы

В систему отопления необходимо постоянно подавать теплоноситель, которым в данном случае является вода. Вместе с ним проходит небольшая порция воздуха. В местах с низкой скоростью воды и одинаковым давлением воздух может скапливаться в трубопроводе и образовывать пузырьки.

Когда скопление воздуха достигает критического объема, возникают воздушные пробки. Принцип действия клапана Маевского заключается в том, что воздух из радиатора выпускается с помощью специальных инструментов и приспособлений, в результате чего устраняется воздушная пробка и система отопления начинает нормально работать.

Удаление воздуха из системы отопления

Перед тем, как приступить к работе с клапаном Маевского, необходимо удалить все предметы, которые могут мешать работе, и которые могут быть повреждены поступающей из системы отопления водой. Под вентилем подставьте любые сосуды (ведра, кувшины, тазы и т. Д.), Чтобы вода не пролилась на пол и стены. Затем поверните его против часовой стрелки с помощью разводного ключа или отвертки. Вращение прекращается, как только воздух перестает выходить из радиатора, о чем можно судить по появлению шипящего звука.Это принцип работы клапана Маевского.


После появления шипения клапан должен дождаться ровной струи и сразу перекрыть проем обратным ходом, так как может пойти горячая вода.

Использование крана Маевского в отдельных помещениях

Во многих квартирах и домах есть санузел, в котором во многих случаях предусмотрен вентиль Маевского для полотенцесушителя. Им оснащены за счет того, что полотенце, как и радиатор, может летать по воздуху.При этом этот клапан располагается строго вертикально с помощью специального тройника, что позволит установить ось устройства в горизонтальное положение.


Вертикальная система отопления, применяемая в многоэтажных домах, предусматривает наличие на верхнем этаже клапанов Маевского, что позволяет отводить воздух из системы отопления не отдельной квартиры, а всего стояка.

В одноэтажных домах в основном распределенная горизонтальная система отопления, поэтому кран Маевского лучше ставить сверху каждого радиатора.

Как пользоваться клапаном Маевского

Перед тем, как начать спуск воздуха, желательно отключить насос, перекачивая теплоноситель по системе, чтобы воздух скапливался в верхней части радиатора, чтобы облегчить его спуск.

Воздуховыпускное отверстие при установке крана Маевского необходимо располагать вниз, так как наверху довольно сложно разместить посуду для сбора воды. Потолок и стены могут быть забрызганы, кроме того, люди, находящиеся в помещении, из которого выходит воздух, могут получить ожоги.

Для облегчения вращения шнека в случае длительного простоя его необходимо смазать керосином или специальными составами.

Кран Маевского не может постоянно находиться в «открытом» положении, так как это может привести к затоплению его квартиры или квартиры соседей.

Вместе с воздухом из крана выходит газ, который может воспламениться, поэтому при использовании крана Маевского нельзя курить или иным образом использовать огонь.

Технические характеристики крана Маевского

При покупке необходимо выбрать такой кран Маевского, который имел бы подходящий диаметр к баллонам радиатора, расположенным в их верхней части.

Как правило, его размеры (резьба) указаны в дюймах. Одним из самых распространенных является клапан Майвского 1/2 дюйма. В продаже можно найти краны диаметром от 1 дюйма и 3/8 дюйма. Клапан Маевского 3/4 дюйма также применяется к обычным моделям. Если посадочные размеры мест установки клапанов с несоответствиями не соблюдаются, вам потребуется приобрести переходники и другие расходные материалы.

Краны выпускаются различных типоразмеров с условным проходом диаметром 15, 20 и 25 мм, что позволяет использовать его в различных узлах системы отопления.Рабочее давление для клапана — 10 атмосфер, а рабочая температура — до 120 градусов, что более чем достаточно при нагреве радиаторов центрального отопления до 60 градусов, а при автономном обогреве обычно не более 80 градусов.

Конструктивные особенности клапана

Стопорный винт является основным составным элементом данного устройства. Он имеет коническую форму в торцевой части, что обеспечивает «заливную» посадку в отверстие диаметром 1,5-2 мм. Снаружи винт представляет собой многогранник с четырьмя или шестью гранями с прорезью.Такая форма головки обеспечивает ее свободное вращение с помощью специального ключа или отвертки. Внутри винта выполнены продольные канавки, через которые подается воздух.

Из этих канавок воздух попадает в камеру, которая, как правило, закрывается полимерной манжетой. Эта камера имеет выход примерно того же диаметра, что и сквозное отверстие. Герметичность системы обеспечивается тем, что корпус клапана установлен на резьбовом соединении с сальником, а в закрытом положении крановый механизм перекрывает сквозное отверстие.

В автоматическом клапане Маевского внутри находится поплавок, который при отсутствии газовой среды поддерживает пружину с пружиной, удерживающей внутреннюю заглушку, тем самым обеспечивая целостность системы. В случае попадания воздуха поплавок выходит из строя, давление пружины ослабевает, внутренняя заглушка открывает выходное отверстие, через которое воздух устремляется наружу. После его выхода вода заполняет камеру, в которой находится поплавок, что способствует его плаванию, в результате чего он закрывает выпускное отверстие, оказывая давление на пружину с пробкой.

Точки крепления крана Маевского

Как уже говорилось выше, в вертикальных системах эти элементы устанавливаются на батареи, расположенные на верхнем этаже. Кроме того, они монтируются на тех элементах системы, которые подключаются к стояку ниже верхней точки подключения.

При горизонтальной установке все радиаторы поставляются кранами Маевского.

При устройстве теплых полов краны Маевского можно вообще не устанавливать, можно устанавливать автокраны.В случае их использования, они устанавливаются в самой дальней точке системы теплого пола.

Технология монтажа

Эксплуатация клапана Маевского в том виде, в каком она должна быть, может быть обеспечена только при правильной установке. Прежде всего, клапан должен быть подходящего диаметра. Его установку следует проводить только после полного слива воды из системы. Перед монтажом снимается заглушка, расположенная сбоку от аккумулятора, и прикручивается кран Маевского.

Если вам необходимо установить это устройство в чугунную аккумуляторную батарею, необходимо учитывать, что в заглушке нет отверстия, поэтому ее необходимо просверлить сверлом, в которое вставляется сверло диаметром 9 мм. Чак. В этом отверстии нарежьте резьбу и закрутите вентиль. Однако следует учитывать, что резьба может быть оторвана гидроударом, поэтому лучше устанавливать автокраны Маевского, соответствующие посадочным размерам заглушек.

В месте подключения желательно установить силиконовую или резиновую прокладку, а также обмотку из льняной ткани.

Модельный ряд

На рынке сантехники сегодня представлен широкий ассортимент кранов Маевского от различных производителей как в России, так и за рубежом с применением различных комплектующих и материалов. Отдельно продаются металлические или пластиковые ключи для этих устройств.

Цены на клапаны в пределах 21-51 руб. при материале изготовления хромированная сталь (по таким ценам можно купить краны у производителя ООО «Промарт» г. Казань) до 475 руб.- кран ручной Маевский из хромированной латуни производства ООО «Промарматура», г. Барнаул. Также на рынке есть тройники с краном Маевского (стоимость около 600 рублей), ключи (стоимость в пределах 20-120 рублей). Автокран Маевского стоит около 250-700 рублей. При этом полнопроходной кран для чугунных радиаторов стоит дороже.

Наконец

Таким образом, принцип работы клапана становится понятен Маевскому. Его основная функция — удаление воздуха из системы отопления, что повышает эффективность ее работы, чтобы люди, живущие в домах, в которых установлены краны Маевского, не испытывали дискомфорта из-за недостаточно прогретых батарей.Устройство относительно простое, поэтому разобраться с ним может любой желающий, выпустив воздух, при необходимости заменив или установив кран.

p>

Кран Маевского к чугунному радиатору: вариации,

Каждый, кто пользуется водяным отоплением, хорошо осведомлен о проблеме системного проветривания и если этот вопрос проще решить автономно, то для централизованных систем это намного сложнее, но в любом случае установка крана Маевского на литье. железный радиатор хорош.

По сути, этот клапан применяется для различных водяных батарей, таких как секционные, трубчатые и панельные, из чугуна, стали, алюминия и биметалла — в любой из них может накапливаться воздух, поэтому его травление иногда бывает первая необходимость обеспечить полноценный обогрев помещения.Но обо всем в мельчайших подробностях вы узнаете ниже, а также можете посмотреть видео в этой статье.

Клапан Маевского

Примечание. Кран Маевского называют разновидностью задвижек с задвижкой, с помощью которой с радиаторов сливается воздух.

  • В 1931 году постановлением Госплана было принято решение использовать воздушные краны на радиаторах для отвода воздуха из них, а в 1933 году ленинградский инженер Ч. Б. Маевский представил разработанный им герметичный клапан, открывающийся крестообразным ключом .Сейчас, как правило, его открывают торцевым ключом или отверткой, но в остальном это устройство остается неизменным и по сей день.
  • Данная конструкция представляет собой запорный клапан игольчатого типа, в котором шток перемещается винтом с четырехгранной головкой, имеющей прорезь , следовательно, также регулируется отверткой. Отверстие, куда вкручивается смеситель Маевского для чугунных радиаторов 15 мм, аналогично ДУ 15 или? — расположен в верхней части аккумулятора слева или справа, параллельно термоголовке или верхней подающей трубе.
  • Вы, наверное, сталкивались с такой ситуацией, когда у радиатора в разных местах разная температура (с одного конца он горячий, а с другой — холодный) или у вас все батареи холодные, и при этом соседи, которые питаются от одного стояка — горячий . И в том, и в другом случае виновником ситуации являются воздушные пробки, которые чаще всего скапливаются не в трубах контура, а в секциях радиаторов, не пропускающих воду, то есть не позволяющих циркулировать теплоносителю по всей площадь устройства.
  • Воздух обычно скапливается в нижней части аккумулятора. , где циркуляция теплоносителя медленная и в старину проблема его удаления решалась с помощью обычного крана, который устанавливали в подъезде или в чьей-то квартире — вместе с водой выпускали воздух, а слита охлаждающая жидкость с огромным количеством.

И это было сделано даже тогда, когда клапан уже не был новинкой — благо все ресурсы были бесхозными и мало кого интересовал расход энергии на теплоноситель, но теперь они научились считать, и этот прибор получился быть очень полезным.

Примечание. Следует отметить, что такой клапан — не панацея, и если у вас идет кровь, а батарея остается еле теплой, то причина в том, что она забита и ее нужно промыть.

Виды

Самым распространенным в мире для систем водяного отопления является ручной клапан, управляемый торцевым ключом или отверткой — вы можете увидеть его изображение на верхнем фото. Название (определение) происходит от метода контроля, но это не умаляет его достоинств — механизм достаточно надежен и при правильной установке никогда не создает проблем и не вызывает нареканий.

В некоторых случаях требуется установка автоматического крана Маевского, например, когда обслуживание ТЭНов затруднено или невозможно вообще — персонал может просто отсутствовать.

Но с такими устройствами нужно быть очень осторожными, так как они самостоятельно стравливают воздух, вместе с которым выходит вода, поэтому для жилых помещений, общественных зданий, магазинов и офисов это вряд ли приемлемо — лучше использовать ручной вариант механизма, да и цена его намного меньше.

Приспособление

По внешнему виду кран или вентиль Маевского очень похож на самую обыкновенную заглушку. Только с немного измененной головкой, так как есть приспособление для управления под ключ и отвертка.

Весь воздухоотводчик состоит из двух основных частей — это сам корпус, который ввинчивается в установочное резьбовое отверстие, и клапан, выполненный в виде винта с коническим концом, что хорошо видно на рисунке выше. .

Внутри корпуса с тыльной стороны проделано калиброванное отверстие — при закручивании винта входит конус и забивает проход.

Принцип его работы предельно понятен из механизма: при откручивании конического винта проход освобождается, теплоноситель давит воздух и он проходит по сечениям, доходит до отверстия и уходит, конечно, некоторые вода выходит наружу, но даже для автономной системы отопления не имеет абсолютно никакого значения.

Достоинство этого устройства в том, что им может управлять даже подросток — винт откручивается очень легко и уже через несколько оборотов слышно характерное шипение — воздух выходит.

Кроме того, забор горячей воды из системы через такое устройство практически невозможен, поэтому обслуживающие вас коммунальные службы будут крайне рады увидеть вентиль на ваших аккумуляторах.

Рекомендация. Если вы решили выпустить воздух в радиаторы, обязательно используйте неглубокую тазу или хотя бы тарелку, так как в любом случае вода будет пролита на пол.

Установка воздушного клапана

Итак, если вы решили установить кран Маевского на биметаллические радиаторы (чугунные или алюминиевые), то в первую очередь, конечно, стоит сходить в магазин и приобрести его.

Дополнительно вам понадобится фум-лента (при работе с чугунным аккумулятором можно использовать паклю) и санитарная паста «Унипак», герметизирующая резьбовое соединение.

На биметаллических и алюминиевых радиаторах уже есть вход для устройства, туда вкручивается только штатная заглушка (в большинстве случаев радиаторы уже оснащены настоящим краном), а для чугуна придется покупать футорк с резьбовым отверстием, как на верхнем фото.

Далее для установки прибора на ТЭН инструкция требует перекрыть запорные краны (краны) на подающем и обратном патрубках, а если их нет, то придется слить воду из системы или дождитесь окончания отопительного сезона (по окончании сливается вода).

Затем, подставив таз или глубокую тарелку, открутите заглушку или футорку, если она чугунная и очистите резьбовое отверстие от мусора, который там всегда скапливается, даже если радиаторы устанавливались не так давно.

Если она чугунная, то скрутить футорку с отверстием, предварительно нагружая паклей и намазывая пастой Юнипак, причем затяжка должна быть очень сильной — обычно для этого используют газовый ключ №2. После этого краном Майфски простучите фум-ленту, смажьте ее пастой и вкрутите в отверстие.Откройте клапаны клапанов и проверьте работу клапана.

Заключение

Как видите, всю установку крана можно выполнить вручную, без посторонней помощи, и в этом нет ничего сложного. Но, установив такой механизм, вы сможете исправить ситуацию в любое время года, если в систему отопления попадет воздух.

10 советов по успешной настройке крана: советы по безопасности при эксплуатации крана

Может быть трудно определить, выдержит ли земля под краном вес и давление под вашими выносными опорами, но знать, что это очень важно для безопасной установки крана.В ответ на эту потребность стандарты и регулирующие органы США теперь уделяют больше внимания пониманию условий грунта и использованию подкрановых ковриков или опорных опор, достаточных для обеспечения необходимой опоры фундамента для максимальной безопасности крана.

Вот 10 советов по безопасности для мобильных кранов и тем, которые помогут успешно настроить кран.

Знайте свои обязанности. В США OSHA заявляет, что краны должны быть собраны на прочной, дренированной и хорошо уклоненной земле в сочетании с поддерживающими материалами, такими как блокираторы, опоры, подушки, маты, чтобы обеспечить адекватную поддержку и ровность.(OSHA 1926.1402)

ASME утверждает, что блокировка или заедание выносных опор должны иметь достаточную прочность для предотвращения раздавливания, изгиба или разрушения при сдвиге. И он должен быть такой толщины, ширины и длины, чтобы полностью поддерживать поплавок, передавать нагрузку на опорную поверхность и предотвращать смещение, опрокидывание или чрезмерную осадку под нагрузкой. (ASME B30.5-2011)

Знать несущую способность земли и грунтов. Поскольку это чрезвычайно сложная комбинация, рекомендуется обратиться за советом к инженеру-геологу.Недорогой способ определить состояние грунта — использовать портативный и простой в использовании динамический конический пенетрометр. Эту информацию можно сравнить с диаграммами давления на грунт для различных типов грунта.

Выявите любые скрытые опасности и, если возможно, избегайте их.

Оцените и при необходимости улучшите почву. Способы улучшения грунта включают уплотнение, удаление неуплотненных поверхностных слоев или внесение камня или другого плотного неорганического материала. Если земля влажная, дайте ей время выйти наружу.

Знать максимальное давление, которое кран будет оказывать на каждую выносную опору во время работы, или максимальную силу реакции выносной опоры. Производители кранов предоставляют эту информацию для каждой модели крана, и, как правило, ее можно найти в вашем руководстве по эксплуатации. Многие также предлагают бесплатные программные решения, которые позволяют вводить данные о подъемной силе, которые затем выводят силы реакции опор, которые будут созданы.

Выберите опору для выносной опоры или крана подходящего размера. Колодки меньшего размера могут поставить вас в нестабильное состояние, но колодки большого размера неэффективны с точки зрения затрат на покупку, оплату труда и транспортировку. В промышленности обычно используются несколько методов. DICA провело оценку каждого из них и обнаружило, что различные методы приводят к самым разным выводам, и большинство методов не принимают во внимание состояние грунта. DICA настоятельно рекомендует использовать метод определения размеров, учитывающий грунтовые условия (несущую способность грунта) и фактические нагрузки на выносные опоры.

Выбирайте подкладки крана или опоры выносных опор, которые спроектированы и сконструированы таким образом, чтобы соответствовать или превосходить требуемую прочность на подшипник, изгиб и сдвиг.Их цель состоит в том, чтобы распределить нагрузку от выносного поплавка в течение достаточно большую площади, что опорное давление на поверхность земли является приемлемым. Они должны быть достаточно жесткими, чтобы кран не выходил из уровня при раскачивании груза.

Ни в коем случае не кладите под балку выносных опор блокираторы, опоры, подушки или маты. Для более безопасной установки мобильного крана используйте их только под поплавками или понтонами выносных опор.

Контролируйте каждый лифт. Если подушка выносной опоры или коврик крана обнаруживает значительный прогиб или изгиб, остановите подъемник. Усилие на выносных опорах больше, чем может выдержать подушка и земля. Должны быть добавлены дополнительные подходящие блокировки или опоры. Если подушка или коврик врезаются в землю, останавливает подъемник. Давление под подушкой превышает допустимую нагрузку на грунт. Для распределения нагрузки по большей площади необходима подушка большего размера, блокировка или опора, либо необходимо улучшить грунт, чтобы адекватно выдерживать нагрузку.

Руководствуйтесь здравым смыслом. Если что-то не так, остановитесь. Если что-то не так, остановитесь.Если что-то не так, остановитесь. Продукты никогда не заменяют здравый смысл. Используйте свой здравый смысл. Вы никогда не знаете, что спасенная вами жизнь может быть вашей собственной.

DICA, Центр Гатри, штат Айова, специализируется на создании более совершенной опоры для выносных опор с 1988 года. Создавая технические решения для повышения устойчивости оборудования и эргономичной безопасности крана, DICA является лидером в разработке инновационных продуктов для опорных опор и крановых ковриков. Подушки для опор DICA и коврики для кранов используются в более чем 20 странах и на 6 континентах по всему миру в строительстве, техническом обслуживании, электроэнергетике, нефтегазовой отрасли и уходе за деревьями, а также в местных, государственных и федеральных правительственных учреждениях.

DICA использует трехэтапный процесс настройки, включая определение ключевых точек данных для оборудования и максимальной силы реакции выносных опор. Затем мы работаем с клиентами по безопасности мобильных кранов, чтобы определить несущую способность грунта. Наконец, мы определяем подходящий материал, конструкцию и толщину, необходимые для опоры выносной опоры или коврика крана, чтобы распределять нагрузку по предполагаемой площади.

Если вы нашли эту тему безопасности крана полезной, пожалуйста, перейдите по следующим ссылкам, чтобы узнать больше о наших передовых опорных опорах Safety Tech и крановых опорах FiberMax.

Контроль температуры охлаждающей жидкости. Наладка системы отопления

В этой статье я хочу рассказать, как и на основании чего регулируется температура теплоносителя. Не думаю, что эта статья будет полезна или интересна сотрудникам энергосистемы, так как они ничего нового из нее не узнают. Но рядовым гражданам, надеюсь, будет полезно.

4.11.1. Режим работы отопительной установки электростанции и районной котельной (давление в подающем и обратном трубопроводах и температура в подающих трубопроводах) следует организовать в соответствии с заданием диспетчера тепловых сетей.

Температура подаваемой воды в подающем трубопроводе в соответствии с утвержденной системой отопления график температуры должна задаваться средней наружной температурой за период от 12 до 24 часов, определяемой диспетчером тепловой сети, в зависимости от продолжительности сети, климатические условия и другие факторы.

Температурный график разрабатывается для каждого города в зависимости от местных условий. Он четко определяет, какой должна быть температура сетевой воды в тепловой сети при определенной температуре наружного воздуха.Например, при -35 ° C температура охлаждающей жидкости должна быть 130/70. Первая цифра определяет температуру в подающей трубе, вторая — наоборот. Управляющий тепловыми сетями устанавливает эту температуру для всех источников тепла (ТЭЦ, котельные).

Правила допускают отклонения от заданных параметров:

4.11.1. не Отклонение от заданного режима за головными клапанов электростанции (котельная) должно быть не более:

  • по температуре воды, поступающей в тепловую сеть, ± 3%;
  • по давлению в подающих трубопроводах ± 5%;
  • по давлению в обратных трубопроводах ± 0.2 кгс / см2 (± 20 кПа).

4.12.36. Для систем водоснабжения основанием режима отпуска тепла должен быть центральный график контроля качества. Допускается использование качественных, количественных и количественных графиков регулирования отпуска тепла на необходимом уровне оснащения источников тепла, тепловых сетей и систем теплопотребления автоматическим регулированием и разработки соответствующих гидравлических режимов.

Итак, уважаемые граждане, не пытайтесь как-то повлиять на тепловые сети, если весной вам очень жарко.Они ничего за вас не сделают, потому что у них нет ни права, ни возможности. Жалуйтесь в администрацию, тогда может быть, они прикажут прекратить отопительный сезон раньше. Но помните, что весной температура на улице переменная и если сегодня тепло и вы выключили отопление, то завтра может стать очень холодно, и выключать технику намного быстрее, чем включать.

А теперь поговорим о том, насколько холодно в квартире зимой, особенно когда она основательно «промерзает». Если в квартире холодно то кто обычно виноват? Правильно — тепловые сети! Так думает большинство граждан. Отчасти они правы, но не все так просто.

Для начала, газоснабжающие организации могут ввести в сильные морозы Ограничение подачи газа . Из-за этого котельным приходится поддерживать температуру теплоносителя «сколько проработает». Как правило, градусы на 10 ниже, чем указано на графике температуры. Электростанции проще — они переходят на сжигание мазута, а котельные, которые часто расположены почти посреди жилых кварталов, разрешают сжигать мазут только в экстренных случаях (например, при полном прекращении подачи газа), поэтому что люди вообще не мерзнут.Из-за ограничений подачи газа могут даже отключать горячую воду , чтобы снизить затраты теплоносителя и тем самым поддерживать температуру в системах отопления на нужном уровне. Так что не удивляйтесь, если что-то случится.

Еще одной причиной того, что в квартирах зимой холодно, является высокая степень износа самих тепловых сетей, в частности теплоизоляция трубопроводов . В результате в домах, находящихся достаточно далеко от источника тепла, теплоноситель «доходит» уже достаточно прохладно.

Ну и последняя причина, о которой я расскажу, — это плохая изоляция квартир и самих домов. Щели в окнах, дверях, отсутствие теплоизоляции самого дома — все это приводит к тому, что тепло уходит в окружающую среду и нам холодно. Вы можете устранить эту причину самостоятельно. Установите новые окна, сделайте квартиру утепленной, поменяйте радиаторы на новые, потому что со временем чугунные батареи забиваются и теплоотдача значительно снижается.Кстати, если покрасить аккумулятор в черный цвет то он будет лучше греться. Это не шутка, эксперименты подтверждают этот факт.

Ну вот вроде и все, о чем я хотел рассказать в этой статье. Еще хочу оговориться, что написала статью, во многом основываясь на личном опыте. В разных регионах нашей страны ситуация может отличаться и принципиально отличаться от того, о чем я здесь писал. Но в целом, думаю, ситуация похожая. По крайней мере, в крупных городах.

Установка давления в РБ (расширительные баки-расширители) системы закрытого типа

Лучше это сделать перед заполнением системы отопления (далее СО).Установки RB обычно поставляются с азотными камерами, закачиваемыми азотом под давлением 1,5 бар. 1 бар примерно равен 1 атмосфере.

Если ваш РБ имеет емкость существенно больше необходимой, то вы можете не регулировать давление, а просто контролировать давление в воздушной камере РБ, например, с помощью манометра.

Имейте в виду, что автоматические манометры могут иметь очень большую погрешность измерения до + -0,3 бар. Попробуйте найти (вовремя) автомобильный манометр, еще выпускаемый СССР.После проверки советую поменять стандартный пластиковый колпачок РБ на металлический колпачок от колес автомобиля. Это может уберечь вас от незапланированного отключения котла в ваше отсутствие в самый неподходящий момент (из-за падения давления в системе). В Республике Беларусь устанавливается такой же воздушный штуцер, что и в автомобильных колесах. И, соответственно, может немного «отравить». Пластиковый колпачок очень часто (при чрезмерном усилии заворачивания) лопается и / или все равно «отравляет».

Если ваш РБ имеет небольшой «запас» мощности от необходимого минимума, то желательно отрегулировать давление в воздушной камере РБ. Например, минимально необходимый объем RB составляет 12 литров, а у вас установлен RB объемом 24 литра. При использовании воды минимальная суммарная мощность Республики Беларусь должна составлять не менее 10% от общей мощности системы. Дело в том, что полезная (максимально используемая) емкость РБ закрытого типа (раздолье) всегда меньше половины ее общего объема.Примечание: при использовании антифриза в качестве объема RB должен быть больше, чем для воды, по крайней мере, на 30 процентов.

Установка РБ. Установка давления в воздушной камере Республики Беларусь. Это необходимо для получения максимальной эффективной мощности Республики Беларусь.

«Плавающая» (непостоянная) полезная мощность Республики Беларусь объясняется тем, что с увеличением объема водяной камеры воздушная камера сжимается и в ней повышается давление.Ниже для иллюстрации приведу конструкцию расширительного бачка.

Максимально эффективное давление в воздушной камере Республики Беларусь (далее просто Республика Беларусь) должно быть минимальным и складываться из суммы минимального давления, при котором она сохраняет свою работоспособность, и высоты водная толща системы (высота от точки нахождения Республики Беларусь до наивысшей точки ЦО).

Минимальное давление, при котором котел продолжает работать, равно 0.7-0,8 бар. Если у вас двухэтажный дом с высотой потолков первого этажа 2,7 метра, толщиной потолка 0,3 метра на втором этаже и высотой отводов Маевского для отопительных приборов (далее ОП) второго этажа 0,75 метра , то общая высота водяного столба 2,7 + 0,3 + 0,75 = 3,75 метра. Также необходимо добавить давление для работы котла 0,8 Бар или другим способом 8 метров воды. (Примечание: давление в 1 бар примерно соответствует 10 метрам водяного столба.). Также необходимо учитывать возможную погрешность манометра, минимум 0,1 Бар или 1 метр водяного столба. Следовательно, необходимо сделать давление в Республике Беларусь 3,75 + 8 + 1 = 12,75 метра водяного столба или 1,275 Бар.

Советую только немного сбросить давление с РБ, чтобы в воздушной камере РБ остался азот, а не воздух. Те. так что вам не нужно качать. При этом хочу предупредить, что точность манометров в электронасосах китайского производства может достигать 0. 5 бар. В конце концов, вы можете проверить и отрегулировать давление РБ на заправках или в шинных магазинах, где, кстати, можно накачать азот.

Естественно, вся описанная выше процедура выполняется либо при отсоединении RB от CO, либо когда давление в CO сбрасывается. Потому что при подключении к давлению внутри 1,5 Бар, давление в воздушной камере РБ также будет 1,5 Бар (но не меньше, чем давление в воздушной камере при отключении от системы РБ).

Поэтому рекомендую установить перед Республикой Беларусь запорную арматуру, чтобы можно было проверять давление в воздушной камере Республики Беларусь при работе СО без сброса давления в СО. Для этого цель, между Республикой Беларусь и запорным вентилем, кран Маевского также должен быть установлен. Те. иметь возможность сбрасывать давление в водяной камере РБ без сброса давления в СО. Также советую установить водопровод РБ вверх, а не вниз, что позволит сразу продувать воздух из водяной камеры Республика Беларусь при заливке ЦО.

Продолжение части 2 здесь —

Перепечатка не запрещена,
авторство и ссылки на этот сайт.

Если в системе отопления наблюдается дисбаланс в распределении теплоносителя, тепло течет неравномерно в разных частях помещения, что приводит к перегреву воздуха в одних частях помещения и недостаточному обогреву в других. Чтобы избавиться от этой проблемы, система отопления сбалансирована. Работа может проводиться несколькими методами, но в любом случае это гидравлическая регулировка, то есть регулировка подачи воды, в результате чего теплоноситель будет правильно перераспределен между частями системы.

Процедура балансировки заключается в регулировке клапанов. Это делается двумя способами:

  • Регулировка каждого клапана и измерения температуры после каждой регулировки их положения;
  • Разделение системы на модули и их индивидуальная настройка. В этом случае каждая часть помещения получает свою долю от общего количества тепла, обеспечиваемого системой.

Перед балансировкой система отопления диагностируется путем открытия всех запорных вентилей и пробного запуска; таким образом будет определено, в какой части контура возник дисбаланс.

Автоматический контроль температуры не избавляет от необходимости балансировать элементы отопительного контура своими руками. Для регулировки используются следующие устройства, входящие в состав любой системы отопления:

  • Регуляторы расхода и давления теплоносителя;
  • Балансировочные и байпасные клапаны.

Необходимые компоненты регулировки устанавливаются в зависимости от типа и сложности системы. Итак, при однотрубной схеме достаточно обычных кранов.В этом случае система отопления уравновешивается простым их покручиванием до достижения нужной температуры. Двухтрубные контуры требуют балансировочных клапанов. Они, во-первых, обеспечивают более точную регулировку, а во-вторых, позволяют подключить специальный прибор для измерения характеристик расхода теплоносителя — давления, расхода и температуры.

Как регулировать давление

h3_2

Установка давления, которое увеличивается за счет расширения теплоносителя, осуществляется с помощью следующих элементов системы:

  • Расширительный бак — настройка этого элемента контура возможна, если в баке предусмотрена для регулирования давления в воздушной камере;
  • Манометры — с их помощью проводится визуальный контроль системы;
  • Вентиляционные отверстия — выпускают лишний пар при кипячении воды;
  • Клапаны предохранительные — служат для слива излишков теплоносителя из стояка;
  • Краны
  • Маевского — предназначены для устранения воздушных пробок в трубах.

Важно! Давление в отопительном контуре должно быть в пределах 1-2 атмосфер.

Как отрегулировать температуру


Разница температур теплоносителя внутри подающего и обратного стояков должна составлять 15-20 градусов. Настроить этот показатель можно с помощью специального оборудования — миксеров, кранов и сервоприводов.
Смеситель — кран с двумя или тремя рабочими позициями. К одному из входов подсоединяется труба входного стояка, ко второму — выходного стояка.Третий используется для контроля температуры на отдельном участке трассы. Смесительные агрегаты оснащены датчиком температуры и блоком управления. Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует клапан, за счет чего настраивается двухтрубная система отопления.
Вы можете отрегулировать нагрев воды в радиаторах своими руками, используя для этого краны. Но сервоприводы избавят от необходимости это делать, так как с их помощью регулировка нагрева подступенков будет осуществляться автоматически.В конструкцию сервопривода входит термостат, на котором устанавливается желаемое значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.

Важно! Регулировать давление с помощью терморегуляторов невозможно, так как они ограничивают поступление воды только в одной секции системы, не влияя на ее общее состояние и нагрев остальных стояков.

Как отрегулировать аккумулятор


В первую очередь проводится правильная установка радиатора.Он должен иметь небольшой уклон в сторону от подступенка. Если все краны открыты, котел работает на полную мощность, но температура поверхности аккумулятора неравномерна, необходимо устранить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Для снижения температуры АКБ используется запорный вентиль, расположенный на впускном стояке. У обычного смесителя всего два положения: открытое и закрытое, поэтому для поддержания комфортной температуры его придется постоянно тянуть. Лучше установить систему автоматического регулирования или балансировочный клапан, благодаря чему регулировка силы потока происходит более тонко.

Напольное отопление, когда-то считавшееся роскошью, стало одним из стандартных вариантов индивидуального жилья в европейских странах. Он удобный, гигиеничный, прочный и требует минимального ухода. Кроме того, работа обогрева в низкотемпературной области позволяет снизить затраты на электроэнергию. Однако вышеперечисленные преимущества «теплого пола» не всегда подтверждают владельцы оборудованного им жилья. Причинами этого чаще всего являются неправильный расчет и настройка гидросистемы.


Для поддержания заданной температуры в помещении система отопления должна обеспечивать постоянную подачу тепла в количестве, компенсирующем его потерю через стены, пол, потолок, окна и двери. Количество теплопотерь зависит от температуры наружного воздуха. В соответствии со своим значением автоматика современных систем отопления регулирует подачу тепла в помещение. В этом случае температура теплоносителя одинакова для всех комнат дома.

Помимо тепла системы отопления, в помещения дома поступает тепло от солнечного излучения (особенно через большие окна на южной стороне), декоративные печи и камины, печи и осветительные приборы, телевизоры, компьютеры и сами люди.

Интенсивность, продолжительность и частота подачи такого тепла могут изменяться. Теплопотери через остекление южных стен в феврале могут составлять до 70% от общей тепловой нагрузки. Камин способен полностью покрыть потребность помещения в тепле. Другие внешние источники тепла обычно составляют менее 25% нагрузки.

Несмотря на наличие комнатных термостатов, быстрая реакция теплого пола на подвод внешнего тепла невозможна из-за инерционности этой системы.При укладке труб отопления в бесшовную бетонную стяжку время реакции «теплого пола» на изменение количества поступающего тепла составляет около двух часов.

Таким образом, комнатный термостат, который быстро реагирует на внешнее тепло, отключает теплый пол, который продолжает отдавать тепло еще около двух часов. Когда внешний нагрев прекращается и открывается термостатический клапан, полный подогрев пола достигается только через то же время.

Хотя с точки зрения энергосбережения, контроль температуры в помещении желателен, он не работает при резких изменениях температуры.Эффективен только эффект саморегуляции.

Эффект саморегулирования
Саморегулирование — сложный динамический процесс. Однако на практике подача тепла за счет теплого пола, естественно, регулируется без вмешательства механических устройств в соответствии со следующими двумя законами: 1) тепло всегда распространяется из более теплой зоны в более холодную; 2) величина теплового потока определяется разницей температур.

Ниже приведены четыре простых примера, иллюстрирующих эффект саморегулирования.Температура воздуха снаружи помещения, внутри него температура пола и количество поступающей в систему отопления горячей воды принимается в них без изменений. Меняется только температура воздуха в помещении из-за попадания постороннего тепла и холодного воздуха через протечки в помещении.

На рис. На рис. 1 показан пример среднего рабочего режима в период отопления. Нет внешнего тепла. При средней температуре наружного воздуха пол с температурой 24 ° C отдает все тепло воздуху помещения, в котором поддерживается температура 20 ° C.При 0% стороннего тепла теплопередача пола составляет 100%.

Пример 2. Граничные условия такие же, но из-за внешнего тепла температура в помещении повысилась до 22 ° C (рис. 2). В результате теплоотдача пола уменьшилась вдвое, так как разница температур между полом и воздухом уменьшилась до 2 ° C. В этом случае «теплый пол» покрывает только 50% тепловой нагрузки, остальные 50%. тепла поступает из сторонних источников.

Пример 3.Из-за большого поступления тепла извне температура в помещении повысилась до 24 ° C, что соответствует температуре пола (рис. 3). В результате теплоотдача от теплых полов снизилась до нуля. То есть вся тепловая нагрузка в этом случае покрывается теплом от сторонних источников.

Пример 4. Для проветривания в помещении были открыты окна, и температура воздуха в помещении на короткое время снизилась до 16 ° С (рис. 4). Разница между температурой пола и воздуха достигла 8 ° C, что привело к увеличению теплопередачи к полу до 200%.

Документ требует организации регулирования температуры подаваемого в здание теплоносителя в зависимости от температуры наружного воздуха (EnEV § 12/1). Это гарантирует, что количество тепла, которое может быть использовано в ближайшем будущем, попадет в распределительную сеть.

Кроме того, количество тепла, подаваемого в помещения, должно регулироваться в зависимости от температуры их внутреннего воздуха (EnEV § 12/2), что позволяет регулировать работу отопления с учетом внешнего поступления тепла — от солнечного излучения. , бытовая техника и др.

На рис. 5 представлена ​​принципиальная схема теплого пола здания, которая с учетом вышеперечисленных требований включает в себя следующие элементы управления: АТ — датчик наружной температуры; МВ– трехходовой вентиль здания; RF — датчик температуры воздуха в помещении; RV — комнатный регулирующий клапан.


При правильно рассчитанной и гидравлически отлаженной отопительной установке достаточно только погодозависимого регулирования с изменением температуры подаваемого в здание теплоносителя — при условии отсутствия внешнего теплоснабжения.Однако эффект саморегуляции — непременная составляющая реальных процессов.

Регулирование температуры в помещениях путем изменения количества подаваемого теплоносителя обеспечивает экономию энергии. Однако, если управление подачей включено-выключено, пол с подогревом может не поддерживать комфортную температуру.

Пусть не будет внешнего тепла: тепло в помещение подается только от пола, а через ограждающую конструкцию здания уходит в окружающую среду (рис. 6). Если помещение начинает нагреваться солнцем, приточный клапан закрывается (рис.7), и примерно через два часа пол и комната охлаждаются.

При кратковременных интенсивных притоках внешнего тепла система управления не справляется с работой, в результате чего возникают колебания температуры в помещении и пола.

Устранить этот недостаток можно за счет увеличения теплоотдачи пола путем прокладки трубы отопления с меньшим шагом (искусственный перегрев помещения увеличивает частоту срабатывания термостатического клапана).

Однако наилучшим результатом является установка регулирующего клапана, который не полностью перекрывает поток теплоносителя, а уменьшает его, чтобы компенсировать максимально возможный подвод внешнего тепла. Это позволяет снизить колебания температуры пола и воздуха в помещении. Благоприятно сказывается использование датчиков температуры пола.

На рис. 8, 9 показан принцип работы системы регулирования работы теплого пола с байпасом, подключенным параллельно термостатическому вентилю. Байпас сконфигурирован для пропускания такого количества хладагента, что в совокупности за счет тепла, поступающего от внешнего источника, тепловые потери помещения полностью компенсируются. (В показанном примере это 50% расхода.) Компактные модули с термостатическим клапаном и регулируемым байпасом предлагает Oventrop.

Как UPONOR (один из крупнейших производителей, кстати, согласных с этой точкой зрения) смотрит на задачу автоматического управления:

Автоматическое управление
Автоматическая система управления теплом
должна поддерживать
тепла с той же интенсивностью, с которой
комната теряет его под воздействием
динамически меняющиеся условия, поддерживающие
, тем самым стабильные и комфортные
температура в помещении.
Результаты полевых испытаний
показывают, что при правильном использовании систем управления
и благодаря высокой степени автономности управления
система теплых полов
способна
компенсировать все потери тепла в помещении.

Для оптимальной работы
рекомендуется комбинация
централизованного регулирования и
регулирования в отдельных помещениях.

Центральная система регулирования
осуществляет регулирование температуры теплоносителя
в соответствии с погодными условиями
на улице.
Индивидуальная система регулирования
в помещении контролирует расход теплоносителя
в каждом контуре в зависимости от показаний
датчиков температуры (термостатов),
, расположенных в соответствующих помещениях,
и параметров, установленных пользователем.

Это позволяет контролировать теплопередачу.
этажа в каждом номере индивидуально,
что максимально комфортно обеспечивает комфорт
и энергосбережение.

Температура в отдельных помещениях
Местное (индивидуальное) регулирование
применяется в случаях, когда регулируется
тепла, подаваемого в отапливаемое помещение.

Основная идея индивидуального управления
состоит в локальном повышении

комфорта в отдельном помещении
и в экономии энергии за счет установки
расчетной комнатной температуры

непосредственно любым человеком.
Контроль температуры в помещении
необходим для создания оптимального комфортного климата в помещении

. В
в зависимости от внешних факторов (ориентация здания
, ветер и т. Д.) или внутренние факторы
(освещение, источники открытого пламени,
время пребывания и т. д.)
существуют различные тепловые требования
режим внутри здания.
Система теплого пола
удовлетворяет всем этим требованиям. В каждом
помещении может быть точная регулировка температуры
с помощью
датчиков температуры (термостатов).
Однако при открытой планировке различные
«Помещения» можно рассматривать как одно пространство
(управление зоной).В этом случае
Uponor рекомендует использовать
только один комнатный термостат для
регулирования во всем открытом пространстве,
термостат установлен на
«Комната» с наибольшей потребностью
в обогреве. Обычно это комната с наибольшим количеством наружных стен или окон
.
Зональный контроль
Зональное регулирование применяется в
, когда регулируется тепло
, подаваемое в любую зону, состоящую из
, обычно из нескольких комнат (комнат).
Зональный контроль используется для контроля
определенной группы помещений или
помещений открытой планировки.
Централизованное управление
Центральное регулирование
применяется в тех случаях, когда тепло подается на все здание
или коллектор контролируется системой
дистанционного управления центральным управлением
или от теплового пункта (ИТП).

Принципы регулирования температуры охлаждающей жидкости


теплоноситель по внутренней температуре
при постоянном потоке
Некоторые специалисты по климату в
в помещении считают, что регулировка внутренней температуры
является лучшим
способом поддержания комфортной температуры.
Обоснованием этого является тот факт, что
большинства зданий имеют очень высокую
тепловую инерцию. Это означает, что при
быстрых изменениях внешней температуры
изменение внутренней температуры
может растянуться на несколько дней.Другими словами,
внутренний температурный контроль
гармонирует с тепловой инерцией здания.
Использование данной нормативной технологии
сводит к минимуму колебания температуры в
помещениях.

Регулирование температуры подачи
наружная температура
при постоянном расходе

В отличие от вышеупомянутого
некоторые эксперты считают, что лучший способ
поддерживать комфортную температуру
— это регулирование наружной температуры
. Причина этого
в том, что становится возможным работать
с заранее заданным температурным графиком
теплоносителя как с функциями
внешней температуры. Вот главное преимущество
в том, что при увеличении
температуры наружного воздуха система управления
сразу же снижает температуру подачи
, тем самым уменьшая нежелательные потери
тепла. С другой стороны, снижение внешней температуры
всегда вызывает резкий скачок температуры в помещении
.
С компенсацией температуры подачи
в зависимости от температуры наружного воздуха.
Настройка системы регулирования работает в соответствии с запрограммированным графиком отопления

для этого здания. Регулирующее устройство
представляет собой 3-ходовой клапан централизованной системы управления
.

1.
2.
3.

Без качественного монтажа отопительного оборудования невозможно создать условия для пребывания в доме в холодное время года. Каждый хозяин частного дома должен иметь представление о том, как регулируется система отопления, иначе не удастся обеспечить комфортные условия для отдыха и сна членам семьи.

Потребность в отоплении

Потребность в обогреве собственного дома существовала всегда, но способы достижения этой цели были самыми разными. Сотни лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, превосходящие своих предшественников по качеству и эффективности.

В настоящее время система отопления представляет собой сооружение, которое, как правило, состоит из следующих основных элементов:

  • отопительный котел;
  • трубопровод;
  • отопительных приборов.
Внутри системы отопления находится теплоноситель. В большинстве случаев вода используется для обогрева частных домовладений, так как в случае протечки она не представляет опасности для окружающей среды для людей и окружающей среды.
Из всех типов жидких охлаждающих жидкостей именно вода лучше всего аккумулирует тепло и при охлаждении отдает его.


Кроме того, он хорошо течет и почти мгновенно перемещается внутри элементов системы. Вода всегда имеется в водопроводных трубах и может быть добавлена ​​в отопительную конструкцию в любой момент.

Работа системы заключается в перемещении по ней горячей жидкости с помощью циркуляционного насоса. Вода сначала нагревается в котле, а затем распределяется по трубам, по которым поступает в радиаторы отопления.

Способы регулировки системы отопления

Часто бывает, что ошибки, допущенные при монтаже системы отопления, можно выявить только после ввода оборудования в эксплуатацию. Среди причин сбоев в теплоснабжении дома — неправильное определение необходимого количества теплоносителя.Когда жидкости в системе мало, в комнате будет холодно, а если много, воздух будет перегреваться и не уйдет в другие комнаты.

Для регулировки работы требуется регулировка нагревательной конструкции. Если его не производить, то срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления производится одним из двух способов:

  • качественно — изменением температуры охлаждающей жидкости;
  • количественно — с его помощью изменяется объем жидкости.
Качественная регулировка осуществляется по источнику тепла, а количественная — непосредственно по отопительной конструкции. Прежде чем приступить к его выполнению, объем потребляемой жидкости и температура теплоносителя определяют с помощью специальных приборов — водомера и расходомера.


Если таких устройств нет, фактические значения расхода сравниваются с расчетными данными.
Чаще всего устанавливают двухтрубные системы отопления, способные обеспечить в доме тепло и уют.Также потребуется запорная и регулирующая арматура для отопления.

регулировки отопления работает с запорными вентилями

На протяжении всего процесса, вода, поступающая в систему, должны иметь температуру постоянной. Как правило, регулировка производится по перепадам температур путем изменения объема подаваемой воды, который зависит от типа системы отопления и подводимого тепла.

Разница температур зависит от объема потребляемой воды и эта величина обратно пропорциональна.Таким образом, чтобы увеличить разницу до необходимого значения, следует уменьшить расход теплоносителя. Для этого либо накройте клапан, расположенный на входе, либо уменьшите расход.

Один из способов регулировки системы отопления показан на видео:


При наличии только отводов на стояках отопления производится только предварительная регулировка. При этом учитывается, что чем ближе стояк к входу, тем больше следует открывать кран.Необходимо, чтобы запорная арматура отопления на ближайшем стояке пропускала минимальное количество воды.
Обычно в двухтрубных системах из-за давления перегреваются устройства на верхних этажах. Если этого недостатка нет на нижнем этаже, то необходима регулировка верхних радиаторов отопления.

При наличии двойного регулирующего клапана можно уменьшить проходное сечение. При отсутствии таких кранов регулировку батарей отопления проводят установкой дроссельных шайб.

В двухтрубных системах теплоснабжения равномерность нагрева радиаторов будет увеличиваться с увеличением расхода воды. Важнейшим параметром для отопительных конструкций является рабочее давление (читай: «»). Для его понижения используют регулятор давления в системе отопления, а для увеличения — циркуляционные насосы.

Температура теплоносителя при наладке устройства не должна превышать 50-60 ° С. После завершения пусконаладочных работ температуру воды необходимо довести до 90 ° С, при этом еще раз проверить обогреваемость радиаторов. температура.Желательно проконсультироваться у специалиста по настройке систем отопления.

выбор, особенности футорок, уплотнительных колец, кранов Маевского, заглушек и скоб. Биметаллический комплект для установки радиаторов

Комплекты соединительные для радиаторов отопления предназначены для крепления и подключения нержавеющей стали и в системах отопления с: горячей водой или нагретой незамерзающей жидкостью, циркулирующей под давлением не более 16 бар. Все изделия изготавливаются из нержавеющей стали, латуни или алюминия, а также качественного пластика и силикона (для вспомогательных креплений).

Состав соединительного комплекта для радиаторов

Монтажный комплект для радиаторов отопления состоит из нескольких соединительных элементов, уплотнителей и инструмента для установки:

  • футорка — 4 шт. (справа и слева) с силиконовым уплотнением;
  • заглушка;
  • вентиляционное отверстие;
  • ключ для дефлектора

Для более тяжелых монтажных комплектов дополните специальными кронштейнами и анкерным креплением для крепления к стене. В магазинах можно найти и расширенные комплекты, в которые входят пробки радиатора, шаровые краны, предназначенные для герметизации неиспользуемых функциональных отверстий и отработанного воздуха из системы.Монтажный комплект для радиаторов может стоить по-разному в зависимости от количества комплектующих. Средняя цена в магазинах колеблется от 200 до 300 рублей.

Как правильно выбрать установочный комплект?

При выборе комплекта для радиатора учитывается его тип, а также сложность выполняемых работ и способ установки. Часто для профессионального монтажа требуется покупка дополнительных крепежей, чтобы надежно закрепить секцию на стене.

Перед покупкой комплектов для подключения радиаторов важно учесть их совместимость с трубами и патрубками, а также с функциональными отверстиями.

Важно! Современные комплекты для подключения радиаторов предназначены исключительно для легких алюминиевых и биметаллических (сочетание алюминия и стали) изделий. Для массивных чугунных секций нужно искать специальные крепления и переходники.

Оптимальными для любой современной системы отопления являются комплекты для подключения радиатора в расширенной конфигурации. Они стоят дороже, но позволяют без дополнительных затрат найти лучшее решение в процессе установки. Чем полнее и универсальнее установочный комплект, тем больше возможностей для легкой и быстрой установки. При необходимости проконсультируйтесь с продавцом — он подскажет соответствующий перечень комплектующих для установки конкретного оборудования.

Различные комплектующие для радиаторов отопления, необходимые для крепления радиаторов отопления, а также их подключение — облицовка радиаторов отопления, эксцентрики для радиаторов отопления, светоотражающие экраны за радиаторами и многое другое — в базовый комплект не входят. Поэтому приобретать их придется самостоятельно. Выбирая кронштейн для радиатора, нужно руководствоваться тем, что на 3 секции радиатора требуется один крепеж для радиаторов.Радиатор отопления должен располагаться очень горизонтально.

Если использовать хороший комплект для подключения радиаторов и качественно выполнить все работы, связанные с монтажом и установкой радиаторов, система отопления будет работать с максимальной эффективностью и надежностью.

Эффективность системы отопления во многом зависит от того, правильно ли выбран тип радиатора отопления и арматура для радиатора отопления, включая соединения радиатора отопления.

Радиаторы отопления можно разделить на две основные группы: секционные радиаторы и панельные радиаторы. Первые могут быть биметаллическими или алюминиевыми, а панельные радиаторы — стальными. В случае секционных радиаторов обычно используется подключение бокового или диагонального типа, а вот для панельных радиаторов используется подключение бокового или нижнего типа. Для всего этого понадобятся разные аксессуары для радиаторов и расходные материалы (например, герметик для радиатора).

Подключение радиаторов отопления

Выбор схемы подключения радиаторов может зависеть от следующих факторов (а клапан для радиаторов будет зависеть от этого):

  • Этажи дома;
  • Тип радиаторов, а также их размеры;
  • Тип системы отопления: однотрубная или двухтрубная;
  • Давление теплоносителя в системе отопления.

Отопительные приборы можно подключать по одной из трех схем:

  • Схема подключения по диагонали предполагает, что вода входит сверху, а выходит с противоположной нижней стороны. Такая схема обычно применяется для домов частного типа, где устанавливаются батареи многосекционного типа. Схема может использоваться не только для однотрубных, но и для двухтрубных систем отопления. Данная схема подключения не может использоваться в системах отопления с высоким рабочим давлением.

  • В многоэтажных домах наиболее распространена боковая схема подключения одностороннего типа. Такая схема подходит для тех систем отопления, в которых используется теплоноситель с достаточно высокой температурой. В случае подключения такой схемы вода будет стекать сверху, а выходить снизу, но с той же стороны.

  • Схема нижнего типа подключения используется для таких типов радиаторов, у которых подключение нижнего типа.В этом случае вся система отопления скрывается под полом, так как трубы системы отопления уходят в пол. Длина аккумулятора не играет никакой роли при выборе такого типа подключения, так как аккумулятор будет нагреваться равномерно.

В зависимости от выбора схемы подключения или типа радиаторов необходимо будет выбрать определенный монтажный комплект, в который войдут фитинги и аксессуары, крепления для радиаторов.

В стандартный комплект присоединительных радиаторов входят такие комплектующие как:

  • Заглушка;
  • Заглушка с резьбой;
  • 4 футорки;
  • Кронштейн радиаторов, крепление радиаторов;
  • Прокладки для радиаторов отопления из паронита или силикона.

Адаптеры обычно поставляются попарно, с правой и левой резьбой для внешней трубки.

Вкручиваются в батарею отопления с левой и правой стороны. Внутренняя резьба радиаторного клапана и радиаторных клапанов одинакова для всех переходников.

Кран Маевского

пригодится в такой ситуации, когда радиаторы отопления перестают обогревать помещение из-за того, что в них скопился воздух. Чтобы вернуть радиатору былую работоспособность и экономичность, необходимо только открыть кран. Обычно такой вентиль для радиатора отопления изготавливается из такого материала, как латунь, и имеет хромированное покрытие.

Резьбовая заглушка необходима для закрытия всех резьбовых отверстий диаметром один дюйм. Для герметизации ниппельного соединения секций радиатора используются различные прокладки.

Для того, чтобы закрепить радиатор отопления на стене, понадобится крепеж для радиаторов.

Кронштейны могут быть углового или анкерного типа. Кронштейны штыревого типа можно использовать для любых стен, но для деревянных стен можно использовать только угловые кронштейны.

Иногда в монтажный комплект могут входить прокладки, которые устанавливаются между стеной и радиатором. Если в схему включен такой компонент, как байпас для радиаторов, то такая перемычка на радиаторе будет регулировать температуру радиатора. Также можно использовать термостат, термоэлектрический датчик для радиатора или нагреватель для радиатора отопления, а также счетчик для радиатора, однако этот метод более дорогой.

Выбор комплекта для подключения радиатора

Диаметр подающей трубы играет важную роль при выборе монтажного комплекта.Полудюймовый комплект подходит для пластиковых труб диаметром 16 и 20 мм.

Если необходимо подключить панельные батареи из стали с подключением бокового типа, то вам нужно будет купить только заглушку и кран Маевского. Стандартные комплекты для подключения радиаторов не требуются, так как такие радиаторы имеют полудюймовую внутреннюю резьбу с нижней и верхней сторон. Благодаря наличию такой резьбы трубу можно вкручивать сразу без переходников.

Не забывайте, что вам могут потребоваться такие расходные материалы, как: герметик для нагревательных батарей из силикона, фум-ленты или конопли.Обычно такие материалы не входят в базовый комплект.

Также часто ставят теплоотражающие экраны для радиаторов отопления. Они предназначены для увеличения КПД и теплопередачи. Отражатели тепла за радиатором изготавливаются из фольги, пенофола, порилекса с фольгой. Отражатели для радиаторов отопления должны быть изготовлены из материала с низкой теплопроводностью. Если ваши теплозащитные экраны для радиаторов будут только из фольги, то они будут передавать тепло стене. Следовательно, вам нужно сделать слой.Отражатели для радиаторов тоже можно сделать из рулонного пенопласта.

Вся фурнитура для радиаторов, комплектующие и дополнительные материалы — перемычка на радиаторе, коллектор радиаторного отопления, заглушки радиаторов, испаритель на радиаторе, вентилятор на радиаторе, осушитель на радиаторе и многое другое — такие же неотъемлемые элементы системы отопления. Без них она не работала бы так эффективно.

На фото ниже мы видим сразу два монтажных комплекта, которые используются для подключения радиатора отопления к системе отопления.Размеры всех элементов подобраны таким образом, чтобы установить обогреватель в заранее оговоренном месте, обычное место установки — пространство под окном, посередине. Следует понимать, что расстояние между трубами в разных домах будет разным, монтажный комплект исправляет такое положение вещей.


Габариты не вылетают из головы, дают замерщик.

Обратите внимание, какие расходные материалы мы используем в работе. Уголки и тройники могут быть подозрительно дешевыми, и есть такие, как на картинке.Они немного дороже, но не лучше, проверено. Применяемая труба — армированная сталью. Краны Bugatti. Только для себя.

Стоимость такого установочного комплекта начинается. от 4200 рублей . В монтажный комплект входят: два латунных шаровых крана Bugatti (Бугатти), байпас, необходимые уголки, тройники, патрубки; в зависимости от количества комплектующих будет меняться и цена. В стоимость установочного комплекта входит гарантия, сборка и установка на имеющийся стояк.


А это универсальный комплект для крепления радиатора, который часто упоминается, говоря о ценах на монтажный комплект (на фото оригинальный комплект Vivaldo (Италия), у других производителей он выглядит примерно так же). Увидеть разницу? Кронштейны для крепления радиатора к стене в этом комплекте не нужно приобретать отдельно, но есть такие, где их нет. В стандартный комплект входит:

  • Переходник 1 «; — 1/2» левый — 2 шт .;
  • Адаптер 1 «- 1/2» правый — 2 шт.;
  • Заглушка 1/2 «- 1 шт .;
  • Клапан воздухоотводчик (клапан Маевского) — 1 шт .;
  • Ключ для вентиляционного клапана — 1 шт.

Стоимость такого комплекта для крепления радиатора действительно от 700 рублей, то есть почти в 6 раз отличается от цены комплекта для монтажа на первом фото. Но разница между этими наборами видна, правда?

Также нужен комплект для крепления радиатора со второго фото: переходников и приспособлений в коробке с ТЭНом нет, они приобретаются отдельно.Это разумно: один и тот же радиатор можно установить в систему отопления несколькими способами.

Итак, монтажный комплект и монтажный комплект радиатора — это разные вещи. Стоимость их может отличаться в несколько раз.

примечание

Одна из проблем монтажных компаний и дальнейших заказчиков — несовместимость радиатора и аксессуаров, что в случае гарантийного случая приводит к спорам.

Невозможно установить виновного в этом случае, так как монтажная организация ссылается на несовместимость радиатора и аксессуаров, производителей радиаторов на неквалифицированный труд монтажной организации или на то, что аксессуары не адаптированы для этого типа радиаторы и производители комплектующих для обоих типов.

В нашем случае споры подобного рода полностью исключены, так как Vivaldo является производителем не только радиаторов, но и полного комплекта фурнитуры, необходимой для установки радиаторов: монтажные комплекты, крепежный комплект, кран Маевского, заглушки, шаровые клапаны и термостатические клапаны.

Установить отопительные приборы в доме поможет установочный комплект для радиатора отопления. А вот те, кто устанавливает обогреватели впервые, задаются вопросом. Почему цены такие разные? Дело в том, что путают монтажный комплект для радиатора отопления и монтажный комплект — это разные вещи.К последним относятся заглушки, клапаны, переходники. А в монтажном комплекте для радиатора — все то, без чего радиатор просто не поставить на выбранное место.

Комплектующие

Обычно батареи устанавливают под окном — посередине. Но в каждой комнате — свое расстояние до трубы от угла теплоносителя. Исправить эту ситуацию поможет монтажная фурнитура для радиатора. Обычно в него входят:

Основная проблема в том, что иногда бывает несовместимость ТЭНа и аксессуаров.Поэтому при покупке необходимо сразу приобрести установочный пакет для данного типа продукта и в соответствии с его установочными размерами.

Разновидности

В зависимости от того, в каком жилище вы живете (многоэтажный жилой дом, частный дом и т. Д.), Также будут зависеть аксессуары. Она может быть:

  1. С диагональным подключением.
  2. В одну сторону.
  3. Нижнее соединение.

Диаметр фитингов будет зависеть от диаметра продуктовых труб.

Для навесных радиаторов

Для навесных типов изделий используются разные кронштейны — шпильки, кронштейны или уголки. В деревянных помещениях, как правило, используются только уголки. Но прежде чем повесить радиатор, у вас уже должен быть необходимый монтажный комплект для подключения агрегата к системе отопления. И только потом установите агрегат на выбранное вами место. Если действовать наоборот, выбор и поиск установочного комплекта для отопительного прибора займет много времени. А при подключении могут возникнуть неожиданные утечки или сбои в температуре.

Кран Маевского

Этот элемент монтажного комплекта служит для отвода воздуха из радиатора. Когда обогреватель перестает нагреваться, одна из причин этого — скопившийся в трубах и радиаторе воздух, который необходимо вытеснить из него. Для этого используется кран Маевского, который также должен соответствовать изделию как по составу, так и по диаметру. Обычно его делают из латуни. И достаточно просто приоткрыть ее на время, чтобы система отопления снова заработала.

Многие производители уже выпускают радиаторы с таким клапаном. При подключении необходимо сначала протестировать.

Стандартный пакет для установки не включает в себя ряд элементов, без которых иногда не справится с установкой. Они приобретаются отдельно. К этим компонентам относятся:

  1. Герметик (в основном для силиконовых батарей).
  2. Пенька или фум-лента (для герметичности).

И в зависимости от приоритетов:

Удобство покупки

Чтобы при установке, установке и подключении радиатора не возникло путаницы, лишних компонентов или недостающих частей комплекта, производители предусмотрели целевые монтажные комплекты для конкретных радиаторов.Называются они — «монтажный комплект для радиатора» и его название. Поэтому переходники и клапаны под резьбу лучше не настраивать, а приобрести монтажный комплект для выбранного вами отопительного прибора. Материал, производитель, марка — все на ваш вкус. Также можно прибегнуть к советам специалистов или тех, кто уже установил собственный обогреватель с собственным монтажным комплектом.

— инструкция по установке!

Биметаллические радиаторы являются одними из самых современных и стремительно набирающих популярность агрегатов (также на нашем сайте вы можете прочитать, как сделать декупаж аккумулятора самостоятельно.). Чаще используются их аналоги из железа и алюминия. Материалы, из которых изготовлены такие батареи, позволяют получать блоки, способные выдерживать очень высокое давление, что позволяет безопасно и эффективно использовать их в системах городского отопления.


Биметаллические радиаторы отопления

Биметаллические радиаторы отопления — отличная альтернатива батареям из других материалов. Работа по подключению биметаллических радиаторов отопления требует максимального внимания и знания ряда важных нюансов, без которых можно игнорировать высокое качество монтажа.

Биметаллические радиаторы отопления

Подготовка к установке биметаллических батарей

Перед началом работ по самостоятельному подключению биметаллических радиаторов отопления следует собрать все необходимые приспособления на такое мероприятие, чтобы в дальнейшем не отвлекаться на их поиски. Обычно в комплекте с аккумулятором идет специальный монтажный комплект, позволяющий выполнить работу в кратчайшие сроки. В этот комплект входит ряд необходимых элементов, в том числе в нем обязательно присутствуют кронштейны, предназначенные для крепления аккумулятора к стене.


Комплект для биметаллических радиаторов

Если до этого аналогичные батареи были установлены в квартире или доме, то допускается использование использованных кронштейнов. Просто нужно убедиться, что они не болтаются и не заржавели. Однако правильно провести такую ​​диагностику сможет только квалифицированный сантехник, поэтому лучше не терять время и использовать новые крепления.

Дополнительно приобретаются трубы и сопутствующие товары, если планируется их замена. Чаще всего старые стальные трубы заменяют более легкими и в целом превосходящими по своим характеристикам трубами из армированного полипропилена.

По возможности вся фурнитура, приспособления и другие товары должны быть качественными. От этого напрямую зависит надежность подключения и общий срок службы системы. Для подключения одного биметаллического радиатора необходимо купить не менее 2-х кранов. Они позволяют полностью отключить аккумулятор. Дополнительно вы можете приобрести и установить по 1 крану на перемычку и батарею. С помощью таких дополнительных кранов можно контролировать интенсивность нагрева.


Трубы и фитинги

Для наиболее точной настройки температуры рекомендуется установить специальный термостат.

Установка и подключение биметаллических радиаторов осуществляется с помощью целого набора различных устройств. Подготовьте их заранее, чтобы в будущем не отвлекаться.

Комплект для установки и подключения батареи отопления

1. Батарея и заводской монтажный комплект.

3. Уровень.

4. Динамометрические ключи.

5. Карандаш.

6. Электродрель.

7. Американцы.


Американки

Способы подключения аккумулятора

Подключить биметаллический аккумулятор своими руками можно несколькими способами. Чтобы выбрать наиболее оптимальный, необходимо изучить характеристики существующей системы, в частности, монтаж труб.


Схема подключения радиатора

Способ установки нагревательных элементов в наибольшей степени зависит от расположения труб и проводки.

Электропроводка бывает однотрубной и двухтрубной. При использовании однотрубной схемы движение воды к радиаторам будет осуществляться по подающей трубе. В процессе движения охлаждающая жидкость остывает.Таким образом, по своей сути трубопровод подачи в этой схеме «становится» реверсивным. Батареи ставятся последовательно.

Схемы подключения радиатора

Если установка выполняется по двухтрубной схеме, аккумуляторы подключаются параллельно. При таком подключении подающий и обратный патрубки не влияют на работу друг друга.

Современные модели биметаллических батарей отопления можно подключать практически любым способом.


Подключение многосекционного радиатора лучше производить диагональным способом.

Заводское оборудование должно включать кран Маевского и вилку.

Типичные способы установки батарей

Односторонний вариант подключения лучше всего подходит для многоквартирных домов. В таких постройках, как правило, система оснащается мансардной разводкой. Такое подключение позволяет достичь практически 100% КПД, но накладывает свои ограничения на допустимое количество секций радиатора — их должно быть не более 15.

Если аккумулятор имеет более 15 секций, подключение выполняется по диагонали, т.е.е. Аккумулятор подключается сверху и снизу с разных сторон, ориентируясь по ходу теплоносителя.

При подключении по этой технологии можно добиться равномерного нагрева всех секций батареи и обеспечить почти сертифицированное значение нагрева.

Однако, если теплоснабжение организовано по однотрубной технологии, диагональное подключение может быть крайне неудобным. В таких условиях вода будет постоянно проходить через каждую батарею, теряя большую часть индикатора температуры на каждом участке. Поэтому к этому способу подключения лучше обращаться исключительно при подключении с использованием метода двухтрубной разводки.

Также есть вариант с двухсторонним нижним подключением, но его лучше не использовать, т.к. при таком способе возврат тепловой энергии снижается минимум на 10% от значения, указанного в паспорте. Но довольно часто, особенно при устройстве отопления в собственном доме, единственным возможным вариантом является именно такое подключение. В случае биметаллических агрегатов тепловые потери могут быть заметно уменьшены за счет хорошей теплопроводности материалов изготовления, что является дополнительным преимуществом таких нагревательных устройств.


Важные нюансы монтажа радиаторов

При прочих равных условиях диагональное подключение радиаторов является оптимальным вариантом. В частности, этот метод хорошо подходит в ситуациях, когда батареи подключаются из разных секций.

Практика показывает, что лучше установить ряд из 2 аккумуляторов в 6 секциях, чем одну в 12.

В варианте бокового подключения существенных отличий от диагональной технологии нет, если установка блока, состоящего из выполняется относительно небольшое количество секций.Диагональное подключение начинает превосходить все остальные варианты в тех случаях, когда агрегат состоит более чем из 6-8 секций.

Особого внимания заслуживает состав краски, которым была отделана биметаллическая батарея. В процессе установки агрегата будьте осторожны, чтобы не испортить покрытие, иначе в будущем оно очень быстро отклеится.

Все царапины и другие повреждения следует в кратчайшие сроки смазать аналогичным лакокрасочным составом, чтобы предотвратить дальнейшие повреждения.Подходящую отделку лучше купить заранее, чтобы не тратить время на ее поиски, т.к. самостоятельная сборка аккумулятора редко проходит без повреждений.

Настоятельно рекомендуется вооружиться поддержкой и помощью опытного профессионала, который позаботится о том, чтобы ничего не было повреждено в процессе подключения аккумулятора. При отсутствии такой возможности будьте предельно осторожны.

Удалять целлофан, в который завернуты такие изделия, рекомендуется только после завершения установки и подключения устройства.

Инструкция по подключению аккумулятора

Работа по установке таких агрегатов начинается с выбора подходящего диаметра подающей трубы. Делается это просто — достаточно замерить диаметр труб в существующей системе и приобрести подходящий монтажный комплект. Покупая аккумулятор, убедитесь, что установочный комплект укомплектован.

Комплект батарей

1. Адаптеры.

2. Кронштейны.

3. Вентиляционное отверстие.

4. Прокладки.

5.Пробка.

Подготовьте емкость для сбора воды. Перекройте подачу воды и слейте жидкость из системы отопления. Откручиваем резьбовые соединения патрубков старого аккумулятора и демонтируем радиатор.

Подготовьте емкость для сбора воды

Сделайте отметку с точками установки креплений. Возьмите новую батарею, прикрепите ее к линиям питания и установите скобы. На этом этапе вам понадобится уровень, с помощью которого вы можете быть уверены, что установка будет горизонтальной, а также маркер или карандаш для разметки.


Разметка на стене для установки радиатора отопления своими руками

Просверлить отверстия в отмеченных точках. Для фиксации кронштейнов используйте дюбеля. Если у вашего радиатора меньше 7-8 секций, крепление можно производить с помощью 3 кронштейнов, а если секций больше, то должно быть 4 крепежа.


Установка радиаторов в квартире

Установить агрегат на кронштейны. Монтаж необходимо производить так, чтобы горизонтальный коллектор располагался на поставленных вами крючках.Дополнительно нужно знать, что основным нюансом установки биметаллических блоков является то, что снять защитный целлофан можно только после того, как устройство будет установлено и протестировано.

Установить вентиль Маевского. Поставляется в установочном комплекте.


Установить вентиль Маевского

Клапан затягивается с помощью инструмента, называемого динамометрическим ключом. Этот инструмент позволит вам не выходить за пределы допустимого напряжения.

В конце останется только установить запорные и термостатические изделия, затем подключить аккумулятор к системе отопления.

Стыки нельзя зачищать напильником и наждачной бумагой, так как результатом такой обработки может стать появление протечек.

Таким образом, с установкой биметаллических радиаторов отопления, хоть и довольно сложное мероприятие, можно справиться самостоятельно. Следуйте инструкциям и запомните рекомендации, полученные на каждом этапе установки. Иметь хорошую работу!


Установленный биметаллический радиатор порадует вас и ваших питомцев.

Читайте также статью — термостат для радиатора.

Видео — Биметаллические радиаторы отопления

svoimi-rykami.ru

Подключение радиаторов отопления: особенности процесса

Подключение батарей отопления — это процесс, который обязательно проводится в новом доме. Да и в старых квартирах и загородных коттеджах многие сегодня заменяют устаревшие радиаторы на более новые, тем самым повышая эффективность работы и теплоотдачу.

Способы подключения радиаторов следует выбирать с особой тщательностью. Дело в том, что схема установки существенно влияет на функциональность и эффективность системы в целом.В то же время неправильная установка приведет к повышенному давлению, затруднению регулировки температуры и порче интерьера.

Радиатор отопления в помещении

Способы подключения батареи

В настоящее время радиатор отопления можно подключить несколькими основными способами:

Совет: если в доме установлены большие радиаторы с 12-24 секциями, система диагонального подключения батареи будет идеальный выбор.

  • Радиаторы отопления с нижним подключением.При таком варианте довольно резко снижается эффективность системы отопления. Но в то же время радиатор отопления с нижним подключением будет красиво смотреться в любом интерьере, ведь вся разводка трубопроводов скрыта. Перед установкой радиаторов отопления необходимо приобрести фитинги для подключения радиаторов с нижним подключением. Как правило, в состав таких соединений входят самые разные шаровые запорные краны и устройства. Если вы знаете, как правильно подключить радиаторы и выполнять все работы самостоятельно, то сможете добиться высоких показателей теплоотдачи и снизить затраты на отопление.При этом нижнее подключение отлично смотрится в любом интерьере;

Нижнее подключение радиаторов в систему отопления

  • Боковые варианты подключения радиаторов. Самый распространенный способ организации системы отопления, который можно найти в любом доме. Инструкция предполагает подключение трубок только к одной стороне аккумулятора.

    Перед подключением радиаторов необходимо обеспечить наличие вертикальных стояков или расположить подводящие трубы выше батарей.Только так можно добиться естественной циркуляции воды, при этом стоимость отопления будет намного ниже.

Боковое подключение аккумуляторов

Комплект для подключения радиаторов

Перед тем, как подключить радиатор и одновременно для обеспечения правильного выполнения процесса, необходимо всегда иметь специальную арматуру радиатора. Конечно, некоторые товары идут в комплекте с нагревательными приборами, но все остальное придется приобретать отдельно или в специальных наборах.

На многих фото и видео в специализированных магазинах видно, что в настоящее время имеется довольно большой выбор комплектов для подключения радиаторов. Как правило, такие коллекции универсальны, подходят для боковой, нижней или диагональной установки радиаторов отопления.

В большинстве случаев любой стандартный набор для подключения радиаторов включает в себя определенное количество изделий:

  • Термостатические головки, различные термовентиляторы и термостаты, благодаря которым регулируется температура;
  • Краны и краны Маевского;
  • Вилки и другие приспособления для быстрого и эффективного подключения радиаторов отопления в доме.

Набор для подключения радиаторов отопления

Выбор конкретной схемы подключения радиаторов: что искать

Исходя из того, что каждая схема подключения радиаторов в доме или квартире имеет свои особенности, можно сказать о необходимости подбирать его под определенные условия. Это очень важно учесть перед началом работ, чтобы не закончиться лишними финансовыми затратами.

Так, например, если рассматривать боковое подключение аккумуляторов, то его стоимость несколько ниже, чем у других вариантов.Это связано с тем, что расход труб намного меньше. Это лучший выбор для квартир в многоквартирных домах, а также небольших коттеджей с автономной системой отопления.

В то же время диагональное подключение аккумулятора идеально подходит для одноэтажных домов. К тому же (об этом шла речь выше) такая схема подключения позволяет использовать радиаторы с большим количеством секций, что очень удобно и дает возможность эффективно отапливать даже самые объемные помещения.

Что же касается нижнего подключения радиаторов отопления, то такая схема идеально впишется в любой интерьер помещения. Все дело в том, что при нижнем подключении батарей можно хорошо спрятать различные трубопроводы, тем самым совершенно не загромождая комнату лишними предметами. Единственное «но» — это цена на обогреватели с нижним подключением.


Радиатор с боковым подключением в салоне

Вывод

Правильный выбор схемы подключения батарей отопления в доме — залог эффективности и качества всей системы отопления.Конечно, сейчас на отечественном рынке можно найти огромное количество самых разнообразных радиаторов, каждый из которых имеет свои особенности и возможности подключения. Но нужно исходить к выбору из условий эксплуатации, а также характеристик помещения.

Соблюдение простых правил выбора схемы подключения аккумуляторов, а также монтаж с высоким уровнем качества обеспечат отличную теплопроводность аккумуляторов, создадут определенную атмосферу тепла, уюта и комфорта в доме или квартире.

Page 2

В рамках этой статьи мы рассмотрим типы радиаторов, выпускаемых заводом, и те радиаторы, которые можно сделать своими руками. Нас интересует как устройство радиаторов отопления, так и их основные свойства — отрицательные и положительные.

Начнем, так сказать, на любителя.


На фото — всего три типа радиаторов. Однако они производят гораздо больше.

Самостоятельное производство

Как сделать отопительный прибор своими руками?

Инструкция простая, но подразумевает наличие сварочного аппарата и возможность сваривать герметичные швы.

  • Трубу диаметром 50 — 200 миллиметров нарезают на необходимую длину. Понятно, что чем толще труба — тем больше будет ее теплоотдача.
  • В нем выжигают или просверливают отверстия, а затем приваривают перемычки меньшего диаметра.
  • Дополнительные перемычки обеспечивают жесткость конструкции.
  • Заклинило концы. При необходимости кран для выпуска воздуха приваривается вверху, а для промывки — снизу.

Конфигурация перемычки должна обеспечивать циркуляцию охлаждающей жидкости по нагревателю.Полученная конструкция называется регистром и используется для обогрева гаражей, теплиц и других помещений, где эстетика не важна, а потребность в тепле значительна.

Полезно: при вертикальном расположении трубок регистра одна над другой, с увеличением их количества тепловая мощность увеличивается нелинейно. Чем выше расположена труба регистра, тем меньше перепад температур между теплоносителем и окружающим воздухом: снизу поднимается поток, уже нагретый нижними трубками.

Соответственно, тем меньше тепла будет отдавать теплоноситель.

Ключевые особенности регистров зависят от способа их изготовления:

  • Максимальная прочность и термостойкость. Регистры предназначены для обогрева производственных помещений перегретым паром.
  • Минимальная цена Вам необходимо будет купить несколько труб, пару клапанов и пачку электродов.

Регистр — непревзойденный нагревательный прибор.

Заводское производство

Здесь выбор опций намного больше.Различные типы радиаторов различаются как формой теплообменника, так и материалом.

Конвекторы

Базовая конструкция проста: змеевик или несколько витков трубы, на которые прижимаются поперечные пластины для увеличения поверхности теплообмена.

Как обычно, развитие этого типа обогревателей шло по пути усложнения конструкции:

  • Есть конвекторы с медной трубкой и алюминиевым оребрением по периметру. Теплопроводность этих металлов намного больше, чем у стали, что делает конструкцию более эффективной при небольших размерах.
  • Еще один способ увеличения теплоотдачи — установка на теплообменник маломощного вентилятора. Получившаяся конструкция называется фанкойлом.
  • Для регулирования теплового потока в первых конвекторах использовалась простейшая заслонка, ограничивающая воздушный поток. Современные конвекторы часто поставляются с термостатическими головками.
  • Ребра теплообменника спереди закрыты декоративной сеткой.

Конвектор:

  • Долговечный. Несколько оборотов трубы, помнишь?
  • Компактный с отличным отводом тепла за счет большой поверхности ребер.
  • Внешний вид большинства отопительных приборов, так сказать, на любителя. Простая белая тарелка, обращенная к зрителю, понравится далеко не каждому дизайнеру.

Современный конвектор.

Пластинчатые стальные радиаторы

Два стальных листа типичной толщиной 0,8 миллиметра профилированы и спаяны вместе. По проходам между ними циркулирует вода.

Основные характеристики:

  • Компактность. Пластина, установленная вплотную к стене, практически не занимает места.
  • Короткий срок службы. Сталь и вода — плохое сочетание; ТОНКАЯ сталь — это очень плохо. Таблички необходимо менять не позднее, чем через 7-8 лет.
  • Небольшое тепловыделение. Площадь контакта с воздухом равна удвоенной площади пластины. На нем нет дополнительных плавников.
Радиаторы чугунные

Секции отлиты из серого чугуна и имеют довольно большой внутренний объем. Они собираются на ниппелях с двунаправленной резьбой; Герметичность обеспечивают прокладки из паронита — твердой термостойкой резины.

Внешний вид радиаторов отопления знаком каждому из нас с детства, но особенности этих отопительных приборов известны далеко не каждому.

  • Чугунные радиаторы часто нуждаются в промывке. Большое внутреннее сечение означает медленное движение в них воды и, как следствие, быстрое заиливание.
  • Они очень массивные и крепятся только к основной стене.

Однако: в продаже можно встретить чугунные радиаторы на ножках, которые устанавливаются в пол.

  • Типичное заболевание — перетоки между секциями при охлаждении в конце отопительного сезона. Лечил переборку с заменой прокладок.

Разделы могут иметь один, два или три канала.

Алюминиевые радиаторы

Теплопроводность алюминия вместе с развитым оребрением обеспечивают отличную теплопередачу; к тому же эти батарейки просто красивые. Они не испортят дизайн комнаты, скорее наоборот.

Характеристики алюминиевых радиаторов обусловлены свойствами используемого металла:

  • Они боятся гидравлических ударов и высокого давления в целом.Алюминий по-прежнему не очень прочный.
  • С медью алюминий образует гальваническую пару: в воде с неизбежными солями происходит постоянный поток ионов между медной трубой и алюминиевым радиатором, что приводит к быстрому разрушению последнего.
  • В процессе неизбежного в данном случае электролиза воды выделяется некоторое количество кислорода, который растворяется в теплоносителе, и водорода, который накапливается в радиаторе. Производители настоятельно рекомендуют использовать автоматический сброс.
Биметаллические радиаторы

Они олицетворяют эволюцию алюминия: стальной сердечник скрывается за алюминиевыми пластинами. В результате мы меняем ограниченную прочность и химическую нестабильность на коррозию.

Надо признать, что он очень медленный: используются стали с высокой коррозионной стойкостью.

Характеристики биметаллических радиаторов:

  • Высочайшая прочность. Лучшие образцы рассчитаны на рабочее давление 100 атмосфер.
  • Высокая цена.Выходит от 600 до 700 рублей за секцию.
  • Отличный отвод тепла. Типы радиаторов с алюминиевыми оребрениями имеют тепловыделение 180–200 Вт на секцию стандартного (50 см) размера.

Радиатор биметаллический снаружи и внутри.

Заключение

Более подробную информацию о различных типах обогревателей вы, как обычно, можете найти в видео в конце статьи (читайте также о свойствах вакуумных радиаторов отопления).

отопление-гид.ru

Фитинги для радиаторов отопления: виды присоединительных элементов и особенности монтажа

Монтаж системы отопления осуществляется с помощью специальных присоединительных элементов — фитингов. У них есть несколько вариаций, которые мы подробно рассмотрим в этой статье. Дополнительно коснемся особенностей их установки.


Комплект фитингов для радиаторов

Назначение

Инструкция предполагает использование фитингов для следующих задач:

  • Переходная линия на другой диаметр.Особенно часто такая ситуация возникает при подключении новой проводки к старой.
  • Создание разветвленной системы. Позволяет направить теплоноситель по разным контурам.
  • Патрубки подключения к АКБ. Создает безопасное съемное или несъемное соединение.

Подключить радиатор своими руками

  • Соединение труб между собой. Собирает трубопровод целиком.

Муфта медных труб муфтой

Непосредственно само подключение радиатора выглядит так:

  • Кронштейны крепим к стене дыроколом и вешаем на них аккумулятор.
  • Установить штуцеры на радиатор.

Совет: сделайте поток теплоносителя из подогретого днища. В противном случае из-за того, что горячая вода поднимается, низ устройства просто не будет нагреваться.

Итак, с функциями мы разобрались, теперь разберемся, какая фурнитура нужна для подключения радиатора отопления.

Типы соединительных элементов

Совет: не стоит экономить на рассмотренных компонентах системы отопления.Хотя они могут показаться незначительными, именно на них осуществляется наибольшая нагрузка.

Фитинги для подключения радиаторов отопления бывают следующих типов:

Тип №1: муфта

Фото латунных муфт

Это самые простые элементы, позволяющие создать элементарное соединение трубы с входом к батарее, если их диаметры совпадают. Цена на такие детали самая низкая.

Установить конвекторы в доме поможет установочный комплект для радиатора.Не путайте установочный комплект и установочный комплект — это разные вещи. К последним относятся заглушки, клапаны, переходники. А в комплекте для аккумулятора — все то, без чего отопительный прибор не поставишь в выбранное место.

Компоненты

Обычно батареи устанавливаются под окном посередине. Но в каждом помещении свое расстояние до трубы от угловых теплоносителей. Монтажные аксессуары исправят эту ситуацию. Обычно в него входят:

  1. Фурнитура вашего размера.
  2. Кран Маевский.
  3. Переходники и заглушки с резьбой.

Иногда бывает несовместимость обогревателя и аксессуаров. Поэтому при покупке необходимо сразу приобрести установочный пакет для данного типа продукта и в соответствии с его установочными размерами.

Варианты

В зависимости от того, в каком доме вы живете (многоэтажный жилой дом, частный дом и т. Д.), От этого будет зависеть приобретаемая мебель. Она может быть:

  1. С диагональным подключением.
  2. В одну сторону.
  3. Нижнее соединение.

Диаметр фитингов будет зависеть от диаметра продуктовых труб.

Для навесных радиаторов

Для навесных типов изделий используются разные кронштейны — шпильки, кронштейны или уголки. В деревянных помещениях используются только углы. Перед тем, как подвесить свой отопительный прибор, у вас уже должен быть необходимый комплект для подключения прибора к системе отопления.

Кран Маевского

Элемент монтажного комплекта , предназначенный для стравливания воздуха из аккумуляторной батареи. Когда нагревательное устройство перестает нагреваться, то одна из причин — скопившийся в трубах и нагревательном устройстве воздух, который необходимо вытеснить. Для этого используется кран Маевского, который также должен соответствовать как изделию, так и его диаметру. Обычно изготавливается из латуни. Приоткрыть его необходимо на время, чтобы система отопления снова заработала.

См. Также: Радиаторы с нижним подключением

Многие производители уже выпускают отопительные приборы с таким клапаном.При подключении необходимо сначала протестировать.

Стандартный пакет для установки не включает в себя ряд элементов, без которых иногда не справится с установкой. Они приобретаются отдельно. К этим компонентам относятся:

  1. Герметик (для силиконовых батарей).
  2. Пенька или фум-лента (для герметичности).


И в зависимости от приоритетов:

  1. Светоотражающие экраны за батареями.
  2. Каркас для отопительных приборов.
  3. Испаритель на радиатор.
  4. Вентилятор.
  5. Сушилка.

Простота покупки

Чтобы при установке, установке и не возникало путаницы, ненужных компонентов или недостающих частей комплекта, производители предоставили целевые монтажные комплекты для конкретных

Как установить радиатор отопления — установка батареи отопления

Замена нагревательных батарей часто встречается в процессе капитального ремонта.Их очередь наступает после установки окон и подоконников, а поскольку эта работа требует ответственного подхода, нужно разобраться, как установить радиатор отопления своими руками, чтобы не допустить ошибок. Информация ниже поможет вам в этом.

Содержание
  1. Способы крепления
  2. Правила установки
  3. Несколько важных советов
  4. Диаграммы, которые могут вам помочь
  5. Видео

Способы крепления

Как правило, батареи монтируются под окнами, но иногда требуется их установка на стенах в угловых помещениях или в коридоре у входа.Для их крепления используются стойки или кронштейны, закрепленные на поверхности стены.

С одной или двух сторон, а также снизу подводятся трубы к батарее. А если в вашем случае предусмотрена односторонняя обвязка, необходимо рассчитать количество секций, иначе половина радиатора останется холодной. Если циркуляция воды происходит естественным путем, то рекомендуемое количество секций не должно превышать 12, а искусственная циркуляция позволяет установить до 24.

Правила установки

Если вы планируете наращивать большее количество секций, стоит позаботиться об универсальном трубопроводе к отопительным приборам.При установке радиатора и подсчете количества секций необходимо учитывать пропускную способность труб, которая определяется коэффициентом шероховатости и внутренним диаметром изделия.

Для правильного монтажа системы отопления, которая обеспечит максимальную тепловую мощность, необходимо соблюдать некоторые правила расчета оптимального расстояния:

  • Расстояние от нижней части аккумулятора до пола должно быть около 10 см, поэтому вам будет удобно убирать под ним.
  • Зазор между стеной и радиатором до 5 см, иначе будет обогреваться стена, а не комната.
  • От подоконника до батареи — 10 см.

Чтобы иметь возможность регулировать тепловую мощность отопительной батареи вручную или автоматически, рекомендуется позаботиться об установке термостатических клапанов. Если вдруг произойдет течь, либо возникнет другая аварийная ситуация, арматура отключит систему отопления автономно.

Автоматическое регулирование системы отопления происходит за счет установки термостатических вентилей непосредственно на вентиль.

Кроме всех вышеперечисленных элементов радиатор комплектуется краном Маевского. Необходимо удалить воздух из аккумулятора и всей системы отопления. Эту процедуру необходимо проводить в начале отопительного сезона и периодически во время использования отопительных приборов.

Этапы установки радиатора отопления:

  • Нанесите разметку на поверхность стены для будущих кронштейнов, а затем закрепите их.
  • Установить вентиль Маевского на аккумулятор вместе с пробкой и регулирующими вентилями (при необходимости).
  • С помощью уровня закрепите радиатор на кронштейнах.
  • Последним этапом будет подключение аккумулятора к трубам системы отопления.

После завершения всех работ необходимо провести пробный запуск, чтобы убедиться, что замененный или вновь установленный аккумулятор работает бесперебойно и хорошо. Если у вас нет необходимых сантехнических навыков, следует обратиться за помощью к специалистам, иначе велика вероятность последующего разрыва трубы со всеми вытекающими последствиями.

Несколько важных советов

Для увеличения теплоотдачи, а также для бесперебойной работы термоклапанов стоит отказаться от декоративных решеток на радиаторе, а также от тесного расположения мебели и тяжелых штор, которые будут располагаться сверху батареи.

Выбирая радиаторы, помните о максимальной температуре среды в централизованной системе, которая составляет около 105 градусов. Что касается многоквартирного дома, то здесь уровень около 10 атмосфер.

Учитывая то, что в начале отопительного сезона в системе отопления возникают гидроудары, предпочтение стоит отдавать радиаторам биметаллическим, либо с рабочим давлением 16 атм и более. Что касается панельных стальных батарей, то они лучше всего подходят для установки в частных домах.

Вы должны знать, что заявленная мощность может быть выше, чем есть на самом деле, так как это зависит от нескольких дополнительных факторов.

По сути, это все основные моменты, которые нужно знать при попытке установить или заменить радиатор отопления.Но в любом случае этот процесс лучше доверить профессионалам.

Диаграммы, которые могут вам помочь

Видео

Предлагаем вам посмотреть видео об установке радиатора.

Мини-обзор

: кардиолипины и митохондриальная протон-селективная утечка

  • Адамс В., Бош В., Шигель Дж., Валлиман Т. и Брдичка Д. (1989). Biochim. Биофиз. Acta 981 , 213-225.

    Google ученый

  • Альфин-Слейтер, Р.Б. и Афтергуд Л. (1968). Physiol. Сборка 48 , 758-784.

    Google ученый

  • Антоненко Ю. Н., Ковбаснюк О. Н., Ягужинский Л. С. (1993). Biochim. Биофиз. Acta 1150 , 45-50.

    Google ученый

  • Ardail, D., Privat, J.-P., Egret-Charlier, M., Levrat, C., Lerme, F., and Louisot, P. (1990). Дж.Биол. Chem. 265 , 18797-18802.

    Google ученый

  • Асторг П. О. и Шевалье Дж. (1991). Nutr. Res. 11 , 71-77.

    Google ученый

  • Авасти, Ю. К., Березней, Р., Ружичка, Ф. Дж., И Крейн, Ф. Л. (1969). Biochim. Биофиз. Acta 189 , 457-460.

    Google ученый

  • Бенц, Р., и Маклафлин, С. (1983). Biophys. J. 41 , 381-398.

    Google ученый

  • Берри М. Н., Кларк Д. Г., Гривелл А. Р. и Уоллес П. Г. (1983). Eur. J. Biochem. 131 , 205-214.

    Google ученый

  • Биненграбер, М., Эхтай, К. С., и Клингенберг, М. (1998). Биохимия 37 , 3-8.

    Google ученый

  • Боггс, Дж. М. (1987). Biochim. Биофиз. Acta 906 , 353-404.

    Google ученый

  • Босс, О., Самек, С., Дулло, А., Сейду, Дж., Маззин, П., и Джакобино, Дж. П. (1997a). FEBS Lett. 412 , 111-114.

    Google ученый

  • Босс, О., Самек, С., Паолони-Джакобино, А., Россье, К., Дулло, А., Сейду, Дж., Маззин, П., и Джакобино, Дж. П. (1997b). FEBS Lett. 408 , 39-42.

    Google ученый

  • Босс, О., Самек, С., Деспланш, Д., Майет, М. Х., Сейду, Дж., Маззин, П., и Джакобино, Дж. П. (1998a). FASEB J. 12 , 335-339.

    Google ученый

  • Босс, О., Samec, S., Kuhne, F., Bijlenga, P., Assimacopoulos-Jennet, F., Seydoux, J., Giacobino, J.P., and Muzzin, P. (1998b). J. Biol. Chem. 273 , 5-8.

    Google ученый

  • Бранд, М. Д. (1990a). Biochim. Биофиз. Acta 1018 , 128-133.

    Google ученый

  • Бранд, М. Д. (1990b). J. Theor. Биол. 145 , 267-286.

    Google ученый

  • Brand, M. D., Couture, P., Else, P. L., Withers, K. W., and Hulbert, A. J. (1991). Biochem. J. 275 , 81-86.

    Google ученый

  • Бранд, М. Д., Стивдинг, Д., Каденбах, Б., Стивенсон, П. М., и Хафнер, Р. П. (1992). Eur. J. Biochem. 206 , 775-781.

    Google ученый

  • Бренд, М.Д., Чиен, Л.-Ф., Эйнсков, Э.К., Рольф, Д.Ф.С. и Портер, Р.К. (1994). Biochim. Биофиз. Acta 1187 , 132-139.

    Google ученый

  • Brdiczka, D. (1991). Biochim. Биофиз. Acta 1071 , 291-312.

    Google ученый

  • Брукс, П. С., Халберт, А. Дж., И Бранд, М. Д. (1997a). Biochim. Биофиз.Acta 1330 , 157-164.

    Google ученый

  • Брукс, П. С., Рольф, Д. Ф. С., и Бранд, М. Д. (1997b). J. Membrane Biol. 155 , 167-174.

    Google ученый

  • Браун Г. К., Лакин-Томас П. Л. и Бранд М. Д. (1990). Eur. J. Biochem. 192 , 355-362.

    Google ученый

  • Бустовецкий, Н.Н., Маевский Е. И., Гришина Е. В., Гогвадзе В. Г., Амерханов З. Г. (1989). Комп. Biochem. Physiol. 94B , 537-541.

    Google ученый

  • Карделлах, Ф., Тараски, Т. Ф., Эллингсон, Дж. С., Стаббс, К. Д., Рубин, Э. и Хук, Дж. Б. (1991). Biochem. J. 274 , 565-573.

    Google ученый

  • Кастро, Дж., Кортес, Дж. П., и Гусман, М. (1991). Biochem. Pharmacol. 41 , 1987–1995.

    Google ученый

  • Чаффи, Р. Р. Дж., Хох, Ф. Л., и Лайман, К. П. (1961). Am. J. Physiol. 201 , 29-32.

    Google ученый

  • Шанс, Б. (1967a). доц. Res. Nerv. Дис. 45 , 48-63.

    Google ученый

  • Шанс, Б.(1967b). Adv. Фермент Рег. 5 , 435-437.

    Google ученый

  • Чанс, Б., Коэн, П., Джобсис, Ф., и Шонер, Б. (1962). Наука 137 , 499-508.

    Google ученый

  • Чен, Й-Д. I. (1975). Fed. Proc. 34 , 314.

    Google ученый

  • Шеневаль, Д., Мюллер, М., Тони, Р., Рютц, С., и Карафоли, Э. (1985). J. Biol. Chem. 260 , 13003-13007.

    Google ученый

  • Кландинин, М. Т. (1978). J. Nutr. 108 , 273-281.

    Google ученый

  • Комб Н., Ритч Дж., Вольф Р. и Энтрессанглс Б. (1980). Ann. Nutr. Алим. 34 , 305-316.

    Google ученый

  • Креспо-Армас, А., и Моубрей, Дж. (1987). Biochem. J. 241 , 657-661.

    Google ученый

  • Каннингем, К. К., Филус, С., Боттенус, Р. Э., и Спак, П. И. (1982). Biochim. Биофиз. Acta 712 , 225-233.

    Google ученый

  • Даум, Г.(1985). Biochim. Биофиз. Acta 822 , 1-42.

    Google ученый

  • Де Винтер, Дж. М., Лентинг, Х. Б. М., Нейс, Ф. У. и Ван ден Бош, Х. (1987). Biochim. Биофиз. Acta 917 , 169-177.

    Google ученый

  • Димер, Д. У. (1987). J. Bioenerg. Биомембр. 19 , 457-479.

    Google ученый

  • Димер, Д.W. (1996). Biophys. J. 71 , 543.

    Google ученый

  • Димер, Д. У., и Брэмхолл, Дж. (1986). Chem. Phys. Липиды 40 , 167-188.

    Google ученый

  • Димер, Д. У., и Гуткнехт, Дж. (1986). Methods Enzymol. 127 , 471-480.

    Google ученый

  • Димер, Д.У. и Николс Дж. У. (1989). J. Membrane Biol. 107 , 91-103.

    Google ученый

  • Дивакаран П. и Венкатараман А. (1977). J. Nutr. 107 , 1621-1631.

    Google ученый

  • Эйбл, Х. и Вулли, П. (1979). Biophys. Chem. 10 , 261-271.

    Google ученый

  • Эрикссон, О., и Сарис, Н.-Э. Л. (1989). Biol. Chem. Хоппе-Сейлер 370 , 1315-1320.

    Google ученый

  • Филд, Дж., II, Белдинг, Х. С., Мартин, А. У. (1939). J. Cell. Комп. Physiol. 14 , 143-157.

    Google ученый

  • Флери, К., Неверова, М., Коллинз, С., Реймбо, С., Шампиньи, О., Леви-Мейруа, К., Буйо, Ф., Селдин, М. Ф., Сурвит, Р. С., Рикье, Д., и Уорден, К. Х. (1997). Nature Genet. 15 , 269-272.

    Google ученый

  • Гарсия-Руис, К., Моралес, А., Бальеста, А., Родес, Дж., Капловиц, Н., и Фернандес-Чека, Дж. К. (1994a). J. Clin. Вкладывать деньги. 94 , 193-201.

    Google ученый

  • Гарсия-Руис, К., Моралес, А., Колелл, А., Баллеста, А., Родес, Дж., Капловиц, Н., и Фернандес-Чека, Дж. К. (1994b). Гепатология 21 , 207-214.

    Google ученый

  • Гелб М. Х., Джайн М. К., Ханель А. М. и Берг О. Г. (1995). Annu. Rev. Biochem. 64 , 653-688.

    Google ученый

  • Химено, Р. Э., Дембски, М., Венг, X., Дэн, Н., Shyjan, A. W., Gimeno, C.J., Iris, F., Ellis, S.J., Woolf, E.A., and Tartaglia, L.A. (1997). Диабет 46 , 900-906.

    Google ученый

  • Годино, К., Виал, К., Фонт, Б., и Готерон, Д. (1969). Eur. J. Biochem. 8 , 385-394.

    Google ученый

  • Гонг Д. У., Хе Ю., Карас М. и Райтман М. (1997). J. Biol. Chem. 272 , 24129-24132.

    Google ученый

  • Goormaghtigh, E., Huart, P., Praet, M., Brasseur, B., and Ruysschaert, J.-M. (1990). Biophys. Chem. 35 , 247-257.

    Google ученый

  • Госальвез М., Бланко М., Хантер Дж., Мико М. и Ченс Б. (1974). Eur. J. Рак 10 , 567-574.

    Google ученый

  • Goubern, M., Yazbeck, J., Chapey, M-F., Diolez, P., and Moreau, F. (1990). Biochim. Биофиз. Acta 1015 , 334-340.

    Google ученый

  • Gumucio, J. J. (1989). Гепатология 9 , 154-160.

    Google ученый

  • Гура, Т.(1998). Наука 80 , 1369-1370.

    Google ученый

  • Хафнер Р. П., Нобс К. Д., МакГаун А. Д. и Бранд М. Д. (1988). Eur. J. Biochem. 178 , 511-518.

    Google ученый

  • Хейнс, Т. Х. (1983). Proc. Natl. Sci. США 80 , 160-164.

    Google ученый

  • Харб, Дж.С., Конт, Дж., И Готерон, Д. (1981). Arch. Biochem. Биофиз. 208 , 305-318.

    Google ученый

  • Харпер М.-Э. и Бранд М. Д. (1993). J. Biol. Chem. 268 , 14850-14860.

    Google ученый

  • Харпер М. Е., Браун Г. К. и Бранд М. Д. (1990). Biochem. J. 265 , 731-734.

    Google ученый

  • Хейзел, Дж. Р. (1979). Am. J. Physiol. 236 , R91-R101.

    Google ученый

  • Хейзел, Дж. Р. (1985). Липиды 20 , 516-520.

    Google ученый

  • Хиггинс, Э. С. (1968). J. Neurochem. 15 , 589-596.

    Google ученый

  • Хох, Ф. Л. (1965). Эндокринология 76 , 335-339.

    Google ученый

  • Хох, Ф. Л. (1967). Proc. Natl. Акад. Sci. США 58 , 506-512.

    Google ученый

  • Хох, Ф. Л. (1968a). Arch. Biochem. Биофиз. 124 , 238-247.

    Google ученый

  • Хох, Ф. Л. (1968b). Arch. Biochem. Биофиз. 124 , 248-257.

    Google ученый

  • Хох, Ф. Л. (1971). В Physiological Chemistry (Masoro, E., ed.), Vol. 3, Saunders, Philadelphia, 217 стр.

    Google ученый

  • Хох, Ф. Л.(1982). J. Mol. Cell. Кардиол. 14 , 81-90.

    Google ученый

  • Хох, Ф. Л. (1988). Прогр. Lipid Res. 27 , 199-270.

    Google ученый

  • Хох, Ф. Л. (1992). Biochim. Биофиз. Acta 1113 , 71-133.

    Google ученый

  • Хох, Ф.Л. и Хойер Б. (1981). J. Bioenerg. Биомембр. 13 , 25-35.

    Google ученый

  • Хох, Ф. Л., и Липманн, Ф. (1954). Proc. Natl. Акад. Sci. США 40 , 909-921.

    Google ученый

  • Hoch, F. L., DePierre, J. W., and Ernster, L. (1980). Eur. J. Biochem. 109 , 301-306.

    Google ученый

  • Хох, Ф.Л., Субраманиан, К., Дхопешваркар, Г. А., и Мид, Дж. Ф. (1981). Липиды 16 , 328-334.

    Google ученый

  • Хоррум М. А., Тобин Р. Б. и Эклунд Р. Э. (1990). Мол. Cell. Эндокринол. 68 , 137-141.

    Google ученый

  • Хостетлер, К. Ю. (1982). В New Comprehensive Biochemistry , vol.4, Phospholipids (Hawthorne, J. N., and Ansell, G. B., eds.), Elsevier, Amsterdam, стр. 215-261.

    Google ученый

  • Хостетлер, К. Ю. (1991). Biochim. Биофиз. Acta 455 , 644-654.

    Google ученый

  • Хсу, К. Л., и Куммеров, Ф. А. (1977). Липиды 12 , 486-494.

    Google ученый

  • Hübner, W., Манч, Х. М., и Кейтс, М. (1991). Biochim. Биофиз. Acta 1066 , 166-174.

    Google ученый

  • Халберт, А. Дж., Оджи, М. Л., и Рейсон, Дж. К. (1976). Biochim. Биофиз. Acta 455 , 597-601.

    Google ученый

  • Хуллин Ф., Боссант М.-Дж. и Салем Н. мл. (1991). Biochim. Биофиз. Acta 1061 , 15-25.

    Google ученый

  • Джайн, М. К. (1988). Введение в биологические мембраны , Wiley-Interscience, New York, pp. 93-94.

    Google ученый

  • Яковчич, С., Свифт, Х. Х., Гросс, Н. Дж. И Рабиновиц, М. (1978). J. Cell Biol. 77 , 887-901.

    Google ученый

  • Юнгерманн, К.(1986). Фермент 35 , 161-180.

    Google ученый

  • Каргаполов А.В. (1979). Биохимия 44 , 293-296.

    Google ученый

  • Кейтс, М., Сиз, Дж. Й., Госсер, Д., и Хейнс, Т. Х. (1993). Липиды 28 , 877-882.

    Google ученый

  • Холе, В., и Холе В. (1985). Indian J. Exptl. Биол. 23 , 198-200.

    Google ученый

  • Клейбер М. (1961) Огонь жизни: введение в энергию животных , Wiley, New York, 454 pp.

    Google ученый

  • Клингенберг, М. (1990). Trends Biochem. Sci. 15 , 108-112.

    Google ученый

  • Кришнамурти, Г.и Хинкль П.С. (1984). Биохимия 23 , 1640-1645.

    Google ученый

  • Ланге, Ю., Ральф, Э. К., и Редфилд, А. Г. (1975). Biochem. Биофиз. Res. Commun. 62 , 891-894.

    Google ученый

  • Lanni, A., De Felice, M., Lombardi, A., Moreno, M., Fleury, C., Ricquier, D., and Goglia, F. (1997). FEBS Lett. 418 , 171-174.

    Google ученый

  • Ларруи, Д., Лахарраг, П., Каррера, Г., Вигери-Баскандс, Н., Леви-Мейруейс, К., Флери, К., Пекер, К., Ниббелинк, М., Андре, М., Кастейла, Л., и Рикье, Д. (1997). Biochem. Биофиз. Res. Commun. 235 , 760-764.

    Google ученый

  • Лайонс, Дж. М., Райсон, Дж. К., и Кумамото, Дж.(1974). Methods Enzymol. 32B , 258-262.

    Google ученый

  • Марринк, С., Йениг, Ф., и Берендсен, Х. Дж. К. (1996). Biophys. J. 71 , 632-647.

    Google ученый

  • Марринк, С.-Дж., и Берендсен, Х.Дж.С. (1994). J. Phys. Chem. 98 , 4155-4168.

    Google ученый

  • Марш, Д.(1990). Справочник CRC по липидным бислоям , CRC Press, Boca Raton, FL, p. 84.

    Google ученый

  • Марзоев А.И., Андрющенко А.П., Владимиров Ю.А. (1983). Бюлл. Эксп. Биол. Med. 96 , 45-46.

    Google ученый

  • Митчелл П. и Мойл Дж. (1967). Biochem. J. 104 , 588-600.

    Google ученый

  • Мортон, Р., Каннингем, К., Шут, Р., Уэйт, М., Миллер, Н., и Моррис, Х. П. (1976). Cancer Res. 36 , 3246-3254.

    Google ученый

  • Мюллер М., Шеневаль Д. и Карафоли Э. (1984). Eur. J. Biochem. 140 , 447-542.

    Google ученый

  • Нэгл, Дж. Ф. (1987). J. Bioenerg. Биомембр. 19 , 413-426.

    Google ученый

  • Нараян, П., Liaw, C.W. и Towle, H.C. (1984). Proc. Natl. Акад. Sci U.S. 81 , 4687-4691.

    Google ученый

  • Nedergaard, J., Becker, W., and Cannon, B. (1983). J. Nutr. 113 , 1717-1724.

    Google ученый

  • Negre-Salvayre, A., Hirtz, C., Carrera, G., Cazenave, R, Troly, M., Salvayre, R., Penicaud, L., and Casteilla, L.(1997). FASEB J. 11 , 809-815.

    Google ученый

  • Николлс, Д. Г. (1974). Eur. J. Biochem. 50 , 349-315.

    Google ученый

  • Николлс, Д. Г. (1983). Bioscience Rep. 3 , 431-441.

    Google ученый

  • Николлс, Д.Г. и Фергюсон С. Дж. (1992). Bioenergetics 2, Academic Press, Лондон, 255 стр.

    Google ученый

  • Николлс, Д. Г., и Локк, Р. М. (1984). Physiol. Сборка 64 , 1-64.

    Google ученый

  • Николс, Дж. У., и Димер, Д. У. (1980). Proc. Natl. Акад. Sci. США 77 , 2038-2042.

    Google ученый

  • Николай, К., Timmers, R.J., Spoelstra, E., Van der Nuit, R., Fok, J.J., Huigen, Y.M, Verkleij, A.J., и de Kruijff, B. (1984). Biochim. Биофиз. Acta 778 , 359-371.

    Google ученый

  • Нобс, К. Д., Браун Г. К., Олив, П. Н. и Бранд, М. Д. (1990a). J. Biol. Chem. 265 , 12903-12909.

    Google ученый

  • Нобес, К.Д., Хэй, В. В., младший, и Бранд, М. Д. (1990b). J. Biol. Chem. 265 , 12910-12915.

    Google ученый

  • Оппенгеймер, Дж. Х., Шварц, Х. Л., Мариаш, К. Н., Кинло, В. Б., Вонг, Н. К. У. и Фрик, Х. С. (1987). Эндокринная версия 8 , 288-308.

    Google ученый

  • Paradies, G., Ruggiero, F. M., Petrosillo, G., Гадалета, М. Н., и Квальяриелло, Э. (1994). Ann. N.Y. Acad. Sci. 717 , 233-234.

    Google ученый

  • Паула, С., Волков, А. Г., Ван Хук, А. Н., Хейнс, Т. Х., и Димер, Д. В. (1996). Biophys. J. 70 , 339-348.

    Google ученый

  • Пехович, Д. Дж. (1995). Biochim. Биофиз. Acta 1235 , 231-238.

    Google ученый

  • Пико К., Бонет М.Л. и Палоу А. (1998). Cell. Мол. Life Sci. 54 , 191–195.

    Google ученый

  • Пауэр, Г. В., Якуб, П., Харви, Д. Дж., Ньюсхолм, Э. А., и Колдер, П. К. (1994). Biochem. Мол. Биол. Междунар. 34 , 671-684.

    Google ученый

  • Прац, М., Tocanne, J.-F., and Teissie, J. (1987). Eur. J. Biochem. 162 , 379-385.

    Google ученый

  • Рафаэль Дж., Патцельт Дж., Шефер Х. и Эльмадфа И. (1984). J. Nutr. 114 , 255-262.

    Google ученый

  • Ральф Э. К., Ланге Ю. и Редфилд А. Г. (1985) Biophys. J. 48 , 1053-1057.

    Google ученый

  • Ролз Р. Л. (1997). Chem. Англ. Новости 75 , 44-45.

    Google ученый

  • Реннер Р., Иннис С. М. и Кландинин М. Т. (1979). J. Nutr. 109 , 378-387.

    Google ученый

  • Ricquier, D., and Bouillaud, F. (1997). Прогр. Nucleic Acid Res. 56 , 83-108.

    Google ученый

  • Ricquier, D., Raimbault, S., Champigny, O., Miroux, B., and Bouillaud, F. (1992). FEBS Lett. 303 , 103-106.

    Google ученый

  • Рольф, Д. Ф. С., и Бранд, М. Д. (1996). Am. J. Physiol. 271 , C1380-C1389.

    Google ученый

  • Рольфе, Д.Ф. С. и Бранд М. Д. (1997). Bioscience Rep. 17 , 9-16.

    Google ученый

  • Рольф, Д. Ф. С., и Браун, Г. К. (1997). Physiol. Сборка 77 , 731-758.

    Google ученый

  • Рольф, Д. Ф. С., Халберт, А. Дж., И Бранд, М. Д. (1994). Biochim. Биофиз. Acta 1118 , 405-416.

    Google ученый

  • Россиньоль, М., Томас П. и Гриньон К. (1982). Biochim. Биофиз. Acta 684 , 195–199.

    Google ученый

  • Ройс, С. М., и Холмс, Р. П. (1984). Biochim. Биофиз. Acta 792 , 371-375.

    Google ученый

  • Ruggiero, F. M., Landriscina, C., Gnoni, G.V., and Quagliariello, E. (1984). Липиды 19 , 171-178.

    Google ученый

  • Шламе М. и Халдар Д. (1993). J. Biol. Chem. 268 , 74-79.

    Google ученый

  • Шламе М., Бейер К., Хайер-Хартл М. и Клингенберг М. (1991). Eur. J Biochem. 199 , 459-466.

    Google ученый

  • Шламе, М., Броуди, С., Хостетлер, К. Ю. (1993). Eur. J. Biochem. 212 , 727-735.

    Google ученый

  • Шламе М. и Рюстоу Б. (1990). Biochem. J. 272 , 589-595.

    Google ученый

  • Senault, C., Yazbeck, J., Goubern, M., Portet, R., Vincent, M., and Gallay, J. (1990). Biochim. Биофиз. Acta 1023 , 283-289.

    Google ученый

  • Шоу, М. Дж., И Хох, Ф. Л. (1977). J. Mol. Cell. Кардиол. 9 , 749-761.

    Google ученый

  • Шимоока Т., Шибата А. и Терада Х. (1992). Biochim. Биофиз. Acta 1104 , 261-268.

    Google ученый

  • Синенский, М.(1974). Proc. Natl. Acad Sci. США . 71 , 522-525.

    Google ученый

  • Сордаль, Л. А. (1984). Методы исследования Cardiol. Membr. 1 , 65-74.

    Google ученый

  • Спач П. И. и Каннингем К. С. (1987). Biochim. Биофиз. Acta 894 , 460-467.

    Google ученый

  • Спач, П.I., Parce, J. W., and Cunningham, C.C. (1979). Biochem. J. 178 , 23-33.

    Google ученый

  • Срере, П. А. (1987). Annu. Rev. Biochem. 56 , 89-124.

    Google ученый

  • Стаккестад Дж. А. и Бремер Дж. (1982). Biochim. Биофиз. Acta 711 , 90-100.

    Google ученый

  • Stakkestad, J.А. и Бремер Дж. (1983). Biochim. Биофиз. Acta 750 , 244-252.

    Google ученый

  • Тата, Дж. Р., Эрнстер, Л., Линдберг, О., Аррениус, Э., Педерсен, Дж., И Хедман, Р. (1963). Biochem. J. 86 , 408-428.

    Google ученый

  • Тейси Дж., Габриэль Б. и Пратс М. (1993). Trends Biochem. Sci. 18 , 243-246.

    Google ученый

  • Терада, Х., Шима, О., Йошида, К., и Шинохара, Ю. (1990). J. Biol. Chem. 265 , 7837-7842.

    Google ученый

  • Турман, Р. Г., Кауфман, Ф. К., и Юнгерманн, К. (1986). Регуляция печеночного метаболизма: внутри- и межклеточная компартментация , Plenum Press, New York, 489 pp.

    Google ученый

  • Тишер, К.и Гленн Дж. Л. (1965). Biochim. Биофиз. Acta 98 , 502-511.

    Google ученый

  • Тобин, Р. Б. и Слейтер, Э. К. (1965). Biochim Biophys. Acta 105 , 214-220.

    Google ученый

  • Токан, Ж.-Ф., и Тейсси, Дж. (1990). Biochim. Биофиз. Acta 1031 , 111-142.

    Google ученый

  • Тот, П.П., Фергюсон-Миллер, С. М. и Суэлтер, К. Х. (1986). Methods Enzymol. 125 , 16-27.

    Google ученый

  • Ван ден Бош, Х. (1982). В New Comprehensive Biochemistry , vol. 4, Phospholipids (Hawthorne, J. N., and Ansell, G. B., eds.), Elsevier, Amsterdam, pp. 313-317.

    Google ученый

  • Флакон, С., Отокоре, А., Гольдшмитт Д. и Готерон Д. (1978). Биохимия 60 , 159-169.

    Google ученый

  • Видаль-Пуиг, А., Соланес, Г., Груич, Д., Флиер, Дж. С., и Лоуэлл, Б. Б. (1997). Biochem. Биофиз. Res. Commun. 235 , 79-82.

    Google ученый

  • Уоррен Р. К. (1987). Физика и архитектура клеточных мембран , Адам Хильгер, Бристоль, 226 стр.

    Google ученый

  • Водтке, Э. (1981). Biochim. Биофиз. Acta 640 , 698-709, 710–720.

    Google ученый

  • Вольф, Р. Л. (1988). Репродукция. Nutr. Развивайте. 28 , 1489-1507.

    Google ученый

  • Вольф, Р. Л., и Энтрессанглс, Б. (1991). Biochim. Биофиз. Acta 1082 , 136-142.

    Google ученый

  • Вуд Р. (1975). Липиды 10 , 736-745.

    Google ученый

  • Ямаока С., Ураде Р. и Кито М. (1988). J. Nutr. 118 , 290-296.

    Google ученый

  • Ямаока, С., Ураде, Р., и Кито, М. (1990). J. Nutr. 120 , 415-421.

    Google ученый

  • Язбек, Дж., Губерн, М., Сено, К., Чапи, М. Ф., и Портет, Р. (1989). Комп. Biochem. Physiol. 94A , 273-276.

    Google ученый

  • Йошида, Т., Умекава, Т., Кумамото, К., Сакане, Н., Когуре, А., Кондо, М., Вакабаяси, Ю., Кавада, Т., Нагасе, И., и Сайто, М. (1998). Am. J. Physiol. 274 , E469-E475.

    Google ученый

  • Зоратти М. и Сабо И. (1995). Biochim. Биофиз. Acta 1241 , 139-176.

    Google ученый

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
