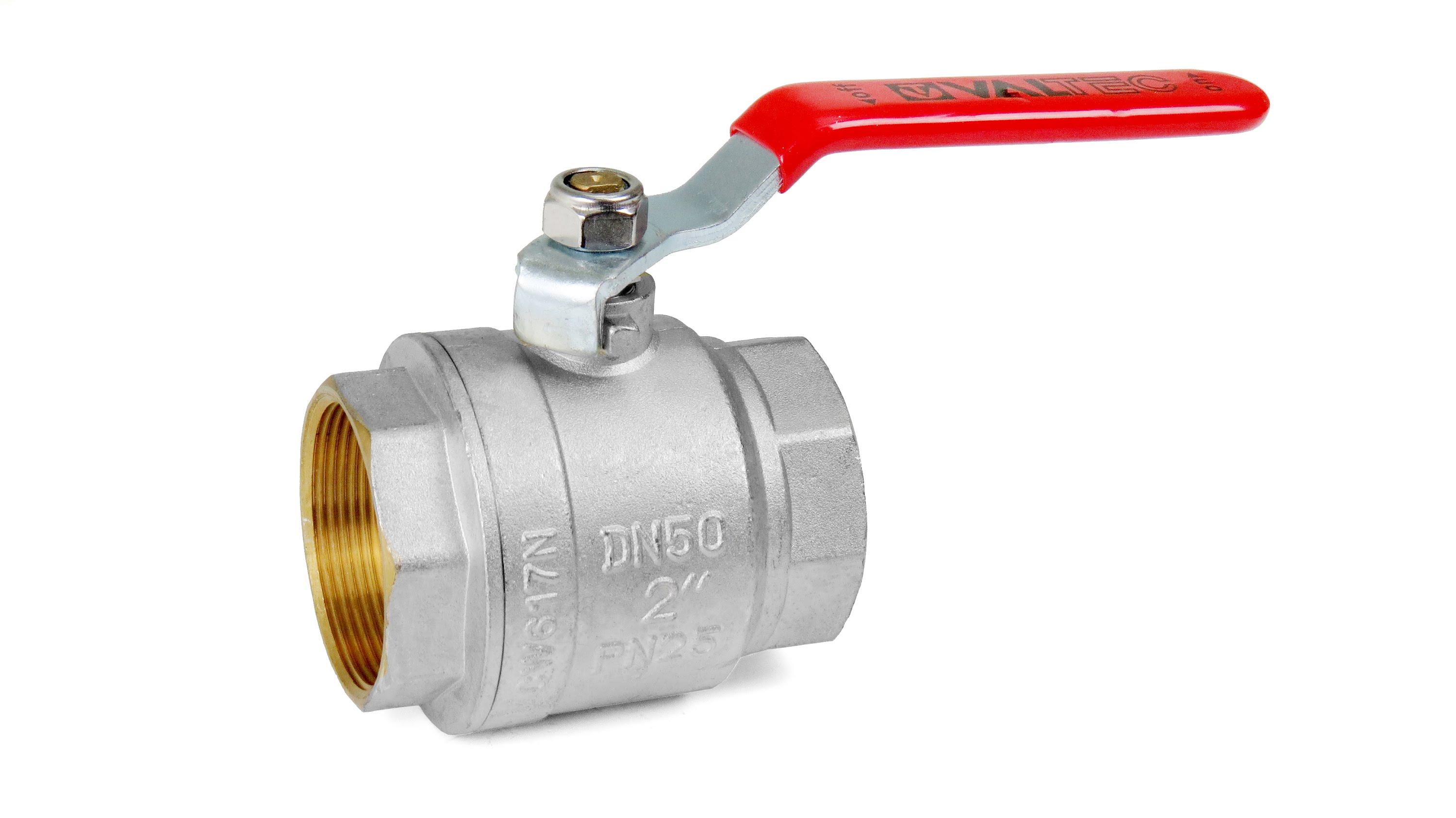

Шаровый (шаровой) кран

Шаровый (шаровой) кран — разновидность трубопроводного крана, запирающий или регулирующий элемент которого имеет сферическую форму^{. Это один из современных и прогрессивных типов запорной арматуры, находящий всё большее применение для различных условий работы в трубопроводах, транспортирующих природный газ и нефть, системах  городского  водоснабжения, отопления  и других областях. Имеется также возможность использовать его в качестве регулирующей арматуры.}

Конструкция шаровых кранов известна уже более 100 лет, но в ранних вариантах исполнения она не обеспечивала плотного перекрытия прохода среды из-за трудности её обеспечения  металлическими   поверхностями  шаровой пробки и сёдел корпуса. Появление таких материалов как фторопласт, синтетический каучук для изготовления сёдел привело к началу широкого применения шаровых кранов. Новые материалы смогли обеспечить плотность закрытия и снизить усилия для управления краном.

Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90 градусов.

По типу шаровые краны делятся на полнопроходные и редуцированные (стандартнопроходные). Полнопроходной шаровый кран — диаметр отверстия в шаре которого, соответствует внутреннему диаметру трубопровода, на который устанавливается кран. Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в других типах запорной арматуры. Это ценное качество сделало краны данного типа основным запорным устройством на линейной части магистральных  трубопроводов.  Редуцированные или стандартнопроходные — диаметр отверстия в шаре которого на один типоразмер меньше диаметра трубопровода. Данный тип шаровых кранов применяется на трубопроводах в которых не критична частичная потеря напора. Краны могут быть двух- или трехходовыми.

По типу исполнения корпуса: цельносварные, корпус которых представляет собой единую конструкцию и разборные,когда элементы корпуса стянуты болтами и могут легко разбираться. Первый тип изделий считается наиболее надёжным, но в случае неисправности такое устройство нельзя отремонтировать. Разборные краны чаще выходят из строя, но легко поддаются ремонту.

По типу присоединения шаровые краны могут быть: фланцевые, приварные (под приварку) , муфтовые (резьбовые)  и  комбинированные. Фланцевые шаровые краны применяются на трубопроводах которые предусматривают частичную разборку/сборку, а так же помещениях в которых запрещена сварка. Краны с типом соединения под приварку используют на особо ответственных или труднодоступных участках трубопроводов, за счет полной герметичности перекрытия и прочности соединения. Краны с муфтовым соединением имеют внутреннюю коническую или цилиндрическую резьбу. В основном применяются в коммунальном хозяйстве. Шаровые краны с комбинированным присоединением, являются универсальными и применяются в различных трубопроводных системах (соединение резьба/сварка, фланец/сварка и т. д.). Краны для бесколодезной установки (подземные шаровые краны с удлиненным штоком) имеют конструкцию с органами управления, поднятыми над корпусом.

Кроме вышесказанного шаровые краны имеют ряд других достоинств, среди которых: простота конструкции; высокая и надёжная герметичность; небольшие габариты; простая форма проточной части и отсутствие в ней застойных зон; удобное управление; малое время, затрачиваемое на поворот; применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.

Сёдла в корпусе выполняются в виде колец из различных видов пластмасс (в основном фторопласта), это обеспечивает надёжную герметичность, лёгкость и плавность поворота шаровой пробки, но ограничивают применения таких кранов для сред с температурой не более 200⁰С.

Управляются шаровые краны вручную (на малых диаметрах) и с использованием механизированного привода  —  электрического, пневмо- и гидравлического, причём для кранов на газопроводах имеется возможность использовать в качестве управляющей среды пневмопривода рабочую среду, транспортируемую по трубопроводу^{. Для управления кранами с большим условным диаметром прохода требуется большие крутящие моменты,для чего применяют механические редукторы различных модификаций. Для управления кранов для бесколодезной установки (подземных шаровых кранов с удлиненным штоком) используют Т-ключи,которые применяют и для механических редукторов шаровых кранов больших диаметров (обычно начиная с DN 200 для полнопроходных и с DN 250 для стандартнопроходных).}

Маркировка шаровых кранов. У каждого производителя своя номенклатура выпускаемых кранов, но все изделия российского производства, а также импортные устройства, продающиеся на территории РФ, соответствуют ГОСТ 52760. Этот стандарт регламентирует маркировку запорно-регулирующего оборудования, к которому относятся шаровые краны. Маркировка должна включать в себя: номинальный проход (условный диаметр), обозначается аббревиатурой DN; показатель номинального давления — PN; величину расчётного (рабочего) давления; максимальную эксплуатационную температуру; дату выпуска (пример ниже). В соответствии с ГОСТ 4666 устройства, выполненные из чугуна, имеют чёрную окраску, из нержавеющей стали — голубую (синюю). Красным маркированы краны для горячей воды. Шаровые краны для газа и нефтепродуктов часто окрашивают в желтый цвет.



Применение и установка кранов шаровых: советы и рекомендации

Применение кранов шаровых.

Предназначение кранов шаровых: трубопроводы с проточной подачей протекающей среды. Используются в качестве запорной арматуры в различных областях.

Температурные режимы потока рабочей среды:

подземная установка – от минус 10°С до +50°С,

наземная установка – от минус 10°С до +80°С,

кратковременно — 100°С.

Если рассматривать краны по способу присоединения к трубопроводу, условно их разделяют на:

— с фланцевыми соединениями

-под приварку;

— резьбовые;

— и их совмещенные варианты.

Как правильно установить шаровой кран?

Прежде всего необходимо транспортировать и хранить данные изделия только в соответствии с инструкциями производителя. Избегать загрязнения, ударов, неверной строповки изделия.

Сварочные работы по монтажу крана с соединением под сварку имеет право осуществлять только квалифицированный специалист.

Установка крана шарового можно только после их проверки на соответствие параметров: температуры и давления. Необходимо избегать мест, где данные показатели выше.

Необходимо выбирать устойчивое место, в котором нет вибраций и масла.

Также нельзя устанавливать кран, где предвидится оседание грунта. Необходимо при необходимости укрепить его с помощью песка или гравия.

После установки крана шарового необходимо убедится в том, что кран закрыт плотно. Иначе это может привести к серьёзным проблемам: повреждениям.

Способы установки:

Установка кранов с соединением на фланец.

Ограничения и рекомендации:

Нельзя снимать защитную крышку до начала установки. Иначе попадание грязи во внутреннюю часть крана приведет к отказу оборудования или существенным ухудшениям характеристик оборудования.

Закручивание крепежа нужно осуществлять диагонально и равномерно.

Иначе это может привести к неправильному распределению примыкания оборудования, что приведет к повреждениям оборудования либо трубопровода.

Порядок и способ установки.

1) Снять предохраняющие колпаки на концах шарового крана.
2) Проверить положение крана. Обязательно перевести его в положение «Открыто».

3. Выровнять кран шаровой. Концы на присоединении крана должны совпасть с концами трубы.

4. После установки уплотнения соединить болт и гайку.

При закручивании крепежа необходимо использовать спец-инструменты.

Установка кранов с соединением на сварку.

Ограничения и рекомендации:

Нельзя снимать предохранительный колпачок до установки. Иначе попадание грязи во внутреннюю часть крана приведет к отказу оборудования или существенным ухудшениям характеристик оборудования.

С поверхности убрать все лишние предметы, смеси, пыль, песок, влагу.

Специалист, проводящий монтаж, должен обладать необходимой квалификацией.

Порядок и способ установки:

1) Убрать предохраняющие колпачки, установленные на концах шарового крана. Далее необходимо установить кран в положение «открыто».

2) Выровнять кран шаровой. Концы на присоединении крана должны совпасть с концами трубы.

3) Провести сварку. Проверить после окончания работ качество шва между краном и трубой. Сварка осуществляется на обоих концах крана.
4) Необходимо постепенное остывание сварочного шва.

Дополнительный способ сварки при удлинении штока:

Перед сваркой нужно проверить перпендикулярное положение штока по отношению к трубопроводу.

— Провести сварку изделия к трубопроводу прихваточным швом в 4х местах в основании «А».

— Сварка основания «А» проводится в четыре этапа:

— Для шаровых кранов до 65 диаметра включительно:

после сварочных работ их нужно остудить в воде (10~
15 °С.)

— Для шаровых кранов диаметром 80 и выше: необходимо оставить остывать в умеренной температуре самостоятельно.

Установка крана подземного заложения.

Ограничения и рекомендации:

Необходимо следовать предыдущим шагам пунктов 1) и 2).

Необходимо выбирать устойчивое место, в котором нет вибраций и масла.

Также нельзя устанавливать кран, где предвидится оседание грунта.

Необходимо при необходимости укрепить его с помощью песка или гравия.

Нужно убедиться в отсутствии каких либо
повреждений окрашенного слоя крана. В случае наличия повреждений нужно закрасить его краской для предупреждения ржавчины.
После того, как место установки крана шарового засыпано землей нужно отметить место установки.

Допустимые положения при установке шаровых кранов с рукояткой:

Горизонтальная установка Вертикальная Диагональная

Допустимые положения при установке шаровых кранов с Червячным
Редуктором или с Электроприводом:

Горизонтальная установка Вертикальная Диагональная

Допустимые положения при установке шаровых кранов Подземного
заложения.

Не допустимое положение при установке шаровых кранов:

Задвижка

и шаровой кран: знайте ключевое различие Клапаны

являются неотъемлемой частью многих промышленных и коммерческих приложений. Они используются для регулирования потока жидкости или газа в системе и могут быть найдены во всем, от автомобилей до разбрызгивателей. Клапаны контролируют поток жидкости, позволяя ему запускаться и останавливаться. Они должны надлежащим образом обслуживаться для предотвращения утечек и непреднамеренного сброса. Существует множество разновидностей клапанов, но наиболее распространенным является шаровой кран или задвижка. Оба клапана служат одной цели. Однако их структурные характеристики существенно различаются. Это все что надо понимать про Задвижка против шарового крана .

Что такое задвижка?

Источник: Pinterest

Наиболее распространенной задвижкой в ​​системах водоснабжения является промышленная задвижка. Этот клапан линейного перемещения может разрешить или остановить поток. Они не подходят для регулирования потока. Их следует открывать или закрывать только полностью, так как частичное открытие может привести к повреждению. Термин «задвижка» происходит от затвора, скользящего по жидкости, чтобы создать отсечку, таким образом действуя как затвор.

Из-за своей простоты и универсальности задвижка является одним из наиболее часто используемых клапанов. По конструкции задвижки имеют полнопроходные порты. Это означает, что размер порта клапана равен внутреннему диаметру соединительной трубы. Полнопроходные задвижки позволяют жидкости течь свободно, без препятствий и без создания перепада давления в трубопроводе. Это также позволяет чистящему стержню очищать линию.

Получить предложение

Что такое шаровой кран?

Источник: Dombor

В шаровых кранах используется вращающееся отверстие и шар для регулирования потока жидкости или газа от одного конца к другому. Он может позволить среде течь через него или остановить ее, повернув шар на четверть оборота (90 градусов) вокруг своей оси. Эти клапаны контролируют поток, позволяя входу быть частичным, заблокированным или открытым. Благодаря более надежному уплотнению шаровые краны лучше всего подходят для использования с газом. Они способны выдерживать давление до 700 бар, а также температуру до 350 градусов Цельсия. Их размеры варьируются от 0,5 до 30 см. Их легко ремонтировать и использовать из-за их простой конструкции.

Промышленные шаровые краны долговечны и надежны. Они могут надежно закрываться даже в период простоя. Они более устойчивы к загрязнениям, чем клапаны других типов, и могут хорошо герметизировать даже в грязной среде. Они являются хорошим выбором для регулирующих и запорных устройств, где часто используются шаровые и запорные клапаны. Тем не менее, им не хватает точного контроля в дросселирующих приложениях.

Получить предложение

Задвижка или шаровой клапан

Здесь мы обсудим обе функции клапана, которые помогут понять разница между шаровым краном и задвижкой.

Рабочий

Оба клапана служат для одной и той же цели — для управления потоком жидкости в трубе, — но они делают это по-разному. Задвижки используют подвижный затвор для открытия и закрытия потока жидкости. Задвижка поднимается или опускается, чтобы жидкость могла течь по трубе. Задвижки обычно используются для труб большего диаметра и могут выдерживать более высокие давления, чем шаровые краны. В шаровых кранах используется шар с отверстием в центре для управления потоком жидкости. Шарик вращается, чтобы совместить отверстие с потоком жидкости. Шаровые краны обычно используются для труб меньшего диаметра и не могут выдерживать такое высокое давление, как задвижки.

Направление потока клапана

Для системы с однонаправленным потоком наилучшим выбором является задвижка. Задвижки также хорошо подходят для применений, где необходимо быстро пропустить большой объем жидкости. С другой стороны, шаровые краны лучше подходят для приложений с двунаправленным потоком. Шаровые краны также проще в эксплуатации, чем задвижки, что делает их хорошим выбором для приложений, где клапан необходимо часто открывать и закрывать.

Уплотнительная способность клапана

Задвижки сконструированы таким образом, что диск клапана полностью герметизируется, когда клапан закрыт. Это делает их идеальными для приложений с высоким давлением, где крайне важно герметичное уплотнение. С другой стороны, шаровые краны имеют небольшое отверстие в центре диска клапана. Это позволяет открывать и закрывать их быстрее, чем задвижки, но это также означает, что они не так эффективны для герметизации в условиях высокого давления.

Различия в конструкции и конструкции клапана

Задвижки обычно используются для жидкостей и газов, тогда как шаровые краны лучше подходят для жидкостей. Задвижки имеют круглый затвор, который открывается и закрывается, позволяя или блокируя поток жидкости, в то время как у шаровых кранов есть шар, который делает то же самое. Оба типа клапанов могут использоваться для различных целей, но каждый из них имеет свои сильные и слабые стороны.

Задвижки обычно дешевле и проще в ремонте, но они не так долговечны, как шаровые краны. С другой стороны, шаровые краны дороже и сложнее в ремонте, но они намного долговечнее и могут выдерживать более высокие давления.

Материал клапана

Задвижки изготовлены из цельного куска материала. Обычно металлический, с прорезанным по центру отверстием. С другой стороны, шаровой кран сделан из полого шара с отверстием, просверленным в центре. Затем этот шар соединяется с двумя ручками, которые позволяют пользователю открывать и закрывать клапан.

Области применения

Задвижки предназначены для быстрого открытия и закрытия, а шаровые клапаны предназначены для обеспечения герметичности. Задвижки обычно используются в приложениях, где требуется быстрое открытие и закрытие, а шаровые краны часто используются в приложениях, где требуется герметичное уплотнение.

Долговечность

Задвижки обычно более долговечны, чем шаровые краны, поскольку они имеют меньше движущихся частей и меньше подвержены коррозии. Шаровые краны с большей вероятностью протекают со временем, но их легче отремонтировать, если возникнет проблема.

В конечном итоге решение о том, какой тип клапана использовать, зависит от конкретных потребностей и предпочтений. Если нужен клапан, который может выдержать большой износ, то хорошим вариантом будет задвижка. Если больше заботит простота ремонта, то лучшим выбором может быть шаровой кран.

Получить предложение

Шаровой клапан, задвижка или шаровой клапан

Источник: Pinterest

Существует три основных типа клапанов: шаровые клапаны, задвижки и шаровые краны. Каждый тип клапана имеет свои преимущества и недостатки, и тип необходимого клапана будет зависеть от области применения. Здесь мы сравним три наиболее распространенных типа клапанов: шаровой клапан , запорный клапан и шаровой клапан.

Шаровые клапаны хорошо подходят для регулирования расхода и часто используются там, где требуется точный контроль. Однако запорные клапаны могут быть дороже, чем клапаны других типов, и их сложнее ремонтировать.

Задвижки хорошо подходят для приложений, где требуется полностью открытый или закрытый клапан. Задвижки часто используются в водопроводах и других устройствах, где требуется полное перекрытие. Однако задвижки могут быть более сложными в эксплуатации, чем другие клапаны.

Шаровые краны хорошо подходят для применений, где требуется быстрое отключение. Шаровые краны часто используются в таких приложениях, как газопроводы, где требуется полное перекрытие. Однако шаровые краны могут быть дороже, чем другие типы клапанов, и их сложнее ремонтировать.

Шаровые краны лучше задвижек?

Источник: Pinterest

В инженерном сообществе ведется много споров о том, что лучше – шаровые или задвижки. У каждого типа клапана есть свои преимущества и недостатки, поэтому лучший клапан для конкретного применения зависит от конкретных потребностей проекта. Здесь мы сравним задвижки и шаровые краны с точки зрения их функций, стоимости и долговечности.

• Функция : Шаровой кран представляет собой четвертьоборотный клапан, в котором используется шар с отверстием в центре для управления потоком воды. Шар соединен с ручкой для открытия и закрытия клапана. С другой стороны, задвижка является линейной, которая использует затвор для управления потоком воды. Ворота открываются и закрываются поворотом ручки, соединенной с воротами.
• Стоимость : Шаровые краны обычно дешевле задвижек.
• Долговечность : Шаровые краны более долговечны, чем задвижки, и могут прослужить много лет при надлежащем уходе.
• Применение : Шаровые краны обычно лучше подходят для применений, где необходимо герметичное уплотнение, например, в водопроводных или газовых линиях. С другой стороны, задвижки лучше подходят для приложений, где требуется большой поток, например, канализационные линии. Шаровые краны также обычно проще в эксплуатации, чем задвижки.
• Уплотнение : Шаровой кран герметичнее, чем задвижка, и обеспечивает полную герметичность. Шаровые краны больше подходят для применения на природном газе, где важно долговечное уплотнение.
• Пропускная способность: Задвижка имеет более высокую пропускную способность, чем стандартный шаровой кран, поскольку они обычно доступны в больших размерах.
• Скорость открывания и закрывания: Благодаря тому, что он работает на четверть оборота, шаровой кран больше подходит для приложений, требующих более высоких скоростей открытия и закрытия, или в аварийных ситуациях. Для работы задвижки она должна поворачиваться более чем на 360 градусов.

Это зависит от этих функций. Оба клапана лучше всего подходят для тех целей, для которых они предназначены.

Узнать цену

Как выбрать: задвижка или шаровой клапан

Источник: Dombor

При выборе между шаровыми кранами и задвижками необходимо учитывать множество факторов. Вот некоторые из важнейших критериев выбора:

• Давление : И шаровые, и задвижки могут выдерживать высокое давление, но задвижки лучше подходят для приложений с более высоким давлением.
• Температура : Шаровые краны могут выдерживать более высокие температуры, чем задвижки.
• Расход : Задвижки имеют более высокую пропускную способность, чем шаровые краны.
• Пространство : Шаровые краны занимают меньше места, чем задвижки.

На основании вышеуказанных критериев обычно рекомендуется использовать шаровые краны для систем с низким давлением и низкой температурой, где пространство ограничено. Задвижки лучше подходят для приложений с высоким давлением и высокой температурой, где поток важнее, чем пространство.

Итог

Существует критическая разница между шаровым клапаном и задвижкой . Задвижки могут быть полностью открыты или закрыты, а шаровые краны могут быть частично открыты для регулирования потока. Задвижки также обычно дешевле и проще в ремонте, чем шаровые краны. Однако шаровые краны более долговечны и снижают риск утечки. При принятии решения о том, какой тип клапана использовать, важно учитывать конкретные потребности приложения и надежных поставщиков промышленных шаровых кранов.

ЧТО ПОДХОДИТ ВАМ?

Категория: Шаровые краны

Опубликовано: DirectMaterial, 02. 04.2019 7:39

Когда дело доходит до шаровых кранов и задвижек, может возникнуть путаница.

Несмотря на невероятное сходство звучания, шаровые и задвижки отличаются по нескольким ключевым параметрам. Потребители часто не понимают, в чем реальная разница между ними и что лучше подходит для их уникальных потребностей. Здесь мы обсудим и то, и другое, и какие потребности они лучше всего удовлетворяют.

ШАРОВЫЕ КРАНЫ

Также называемые «запорными клапанами»,   шаровые краны  являются единственным способом немедленно перекрыть поток воды. Задвижки не способны к немедленному перенаправлению. За исключением 3-ходовых шаровых кранов, механически обработанные упоры не позволяют большинству шаровых кранов поворачиваться более чем на 90 градусов. Шаровые краны бывают разных конфигураций. DirectMaterial.com предлагает все, от 3-ходовых шаровых кранов до мини-шаровых кранов и фланцевых шаровых кранов.



ЗАДВИЖКИ

Задвижки  обычно имеют круглую ручку, которую вы поворачиваете для управления потоком воды. Это поднимает или опускает внутренние ворота, чтобы остановить или запустить воду. Например, садовые шланги с патрубком. Задвижки позволяют контролировать давление потока, а не просто включать или выключать его. Задвижки предлагают пользователям значительно больший контроль над потоком и давлением воды, чем шаровые краны, но не дают пользователям возможности немедленной остановки потока. Для тех, кто хочет использовать задвижки, но беспокоится о коррозии, задвижки из нержавеющей стали невероятно устойчивы и не более подвержены коррозии, чем шаровые краны.

Опубликовано: DirectMaterial

Когда дело доходит до шаровых и запорных клапанов, все может запутаться. Несмотря на то, что они звучат невероятно похоже, шаровые и задвижки различаются по нескольким ключевым параметрам. Потребители часто не понимают, в чем реальная разница между ними и что лучше подходит для их уникальных потребностей. Здесь мы обсудим и то, и другое, и какие потребности они лучше всего удовлетворяют.

Шаровые краны

1. Также называются «запорными клапанами», 9Шаровые краны 0003 – единственный способ немедленно перекрыть подачу воды. Задвижки не способны к немедленному перенаправлению. За исключением 3-ходовых шаровых кранов, механически обработанные упоры не позволяют большинству шаровых кранов поворачиваться более чем на 90 градусов. Шаровые краны бывают разных конфигураций. DirectMaterial.com предлагает все, от 3-ходовых шаровых кранов до мини-шаровых кранов и фланцевых шаровых кранов.



Задвижки

1. Задвижки обычно имеют круглую ручку, которую вы поворачиваете для управления потоком воды. Это поднимает или опускает внутренние ворота, чтобы остановить или запустить воду. Например, садовые шланги с патрубком. Задвижки позволяют контролировать давление потока, а не просто включать или выключать его. Задвижки предлагают пользователям значительно больший контроль над потоком и давлением воды, чем шаровые краны, но не дают пользователям возможности немедленной остановки потока. Для тех, кто хочет использовать задвижки, но беспокоится о коррозии, задвижки из нержавеющей стали невероятно устойчивы и не более подвержены коррозии, чем шаровые краны.
