Виды и устройство водопроводных кранов

При выборе той или иной модели смесителя стоит обращать внимание на функционал и устройство, а уже после на дизайн и стоимость.

Устанавливаются краны для водопровода как на выходе системы, так и в центре водопровода. В первом случае они предназначаются для непосредственного набора воды из трубопровода, и устанавливаются в умывальниках, ваннах, кухнях и т.д.

Такие краны обычно подключаются одновременно к горячему и холодному водоснабжению, и с их помощью возможно регулировать, помимо напора, ещё и температуру подаваемой воды. Происходит это за счёт смешения внутри них горячей и холодной воды в различных пропорциях. Поэтому такие краны также называют водопроводными смесителями.

Перед проведением демонтажа или замены агрегата, вода предварительно перекрывается во избежание потопа. Эти же краны выполняют и аварийную функцию – при протечке или разрыве труб, можно всего лишь одним поворотом вентиля прервать подачу воды в неисправную ветку водопровода. Также при их помощи можно регулировать напор поступающей в систему воды, увеличивая или уменьшая их пропускную способность поворотом вентиля. В этом смысле краны, врезанные в систему, выполняют функции водозапорной арматуры («задвижек») в магистральных сетях.

На рынке имеются также крановые системы – тройники, выполняющие ту же роль, что и железнодорожные стрелки – переводят направление воды с одного контура в другой. Они необходимы, когда на время ремонта трубопровода нежелательно полностью перекрывать воду.

К примеру, когда в здании меняют прохудившийся участок трубопровода, воду к потребителям подают по резервной ветке, переключив вентили. Таким образом, назначение кранов, в зависимости от типа сводится к следующему:

• Регулировка температурных режимов на выходе из системы.
• Регулировка напора подаваемой воды.
• Аварийное перекрытие воды на определённом участке трубопровода.
• Перераспределение водных потоков в системе.

Технические характеристики

Технические характеристики водяных кранов регламентируются положениями ГОСТов №19681 от 1994г. и №25809 от 1996г.

Они подразделяются по своей пропускной способности на:

• Стандартные. Выдают не более 80% от потока воды, протекающей в подключенном к крану водопроводе.
• Полнопроходные. Пропускают около 100% водного потока.
• Неполнопроходные. Способны выдавать приблизительно 50% воды.

По максимальному рабочему давлению подразделяются на два класса:

• Первый класс – ок. 1 МПа.
• Второй класс – менее 0,6 МПа.

Изготавливаться краны могут из стали, чугуна, латуни, алюминиевых сплавов, полимерных пластмасс. По своему устройству все водяные краны подразделяются на две большие категории:

• Шаровые.
• Вентильные.

Устройство крана для воды вентильного типа кардинально отличается от шарового аналога. В связи с этим, различаются и их эксплуатационно-технические характеристики.

Вентильные краны

Кран с одним вентилем

Кран с двумя вентилями
Основной рабочий механизм прибора вентильного типа – резьбовой шток с эластичной прокладкой на конце. При повороте вентиля по часовой или против часовой стрелки, шток поднимается вверх, освобождая проход для воды. Опускаясь, он наоборот, перекрывает поток.

Вентильные водопроводные краны появились три десятилетия назад, и были основным видом кранов на отечественном рынке.

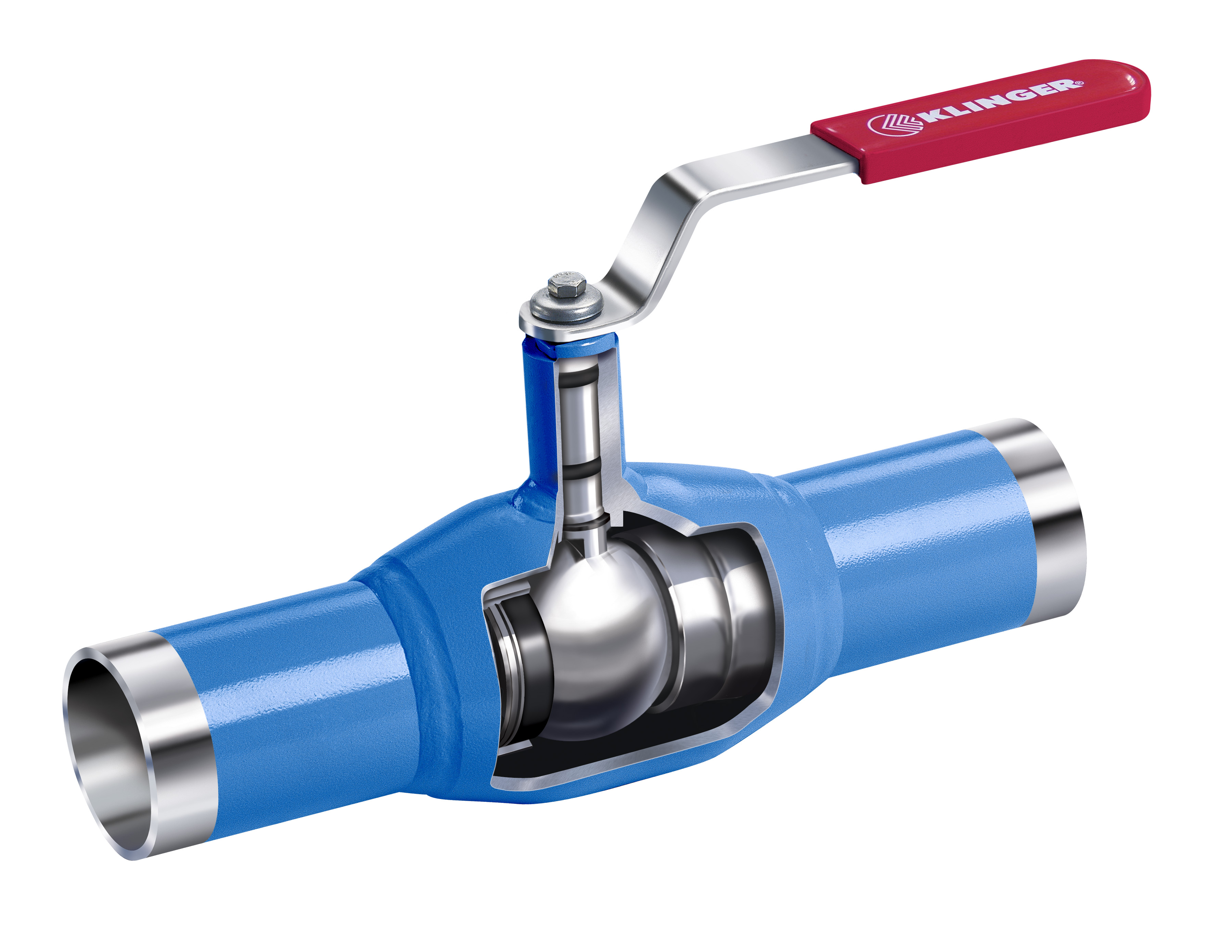

Шаровые краны

В основе шарового водяного крана лежит шарообразный регулирующий механизм, расположенный внутри корпуса и соединённый с внешней рукояткой. В этом шаровом механизме имеется отверстие, предназначенное для пропуска воды.

Поворотом рукоятки меняется положение отверстия относительно водяного потока: оно либо устанавливается параллельно направлению течения, либо перпендикулярно. В последнем случае поток воды полностью перекрывается.

В массовое производство подобные механизмы поступили около 25 лет назад, и к настоящему моменту потеснили вентильные аналоги. Вся информация о шаровых кранах тут.

Одновентильный кран ↑

Фото: общий вид

Устройство и схема

Краны, имеющие один вентиль, предназначены для подачи воды одного вида — холодной или горячей. Устанавливаются преимущественно на умывальник или на кухне. Изготовляются в различных вариациях и легко монтируются к раковине и водопроводу.

Одновентильный кран состоит из хромированного корпуса, выполненного из медного сплава или латуни, вентиля, посредством которого приводится в действие запорный механизм, устанавливающийся на одновентильных кранах в двух исполнениях – керамическая кран-букса и червячная кран-букса.

Фото: керамическая букса червячная букса

Модели кранов, у которых излив не составляет одно целое с корпусом, имеют поворотный носик, для удобства пользования.

Это изогнутая медная трубка, которая вставляется вертикально в корпус крана. Для более качественного соединения, такой излив имеет два паза, в которые установлены пластиковые кольца.

Они плотно входят в корпус крана, фиксируя носик в вертикальном положении. Также кольца выполняют роль своеобразных шарниров, что дает возможность вращать излив в любом направлении по горизонтали.

Принцип работы

Работа одновентильного крана отличается в зависимости от того, какой запорный механизм установлен.

Керамическая кран-букса (такой механизм еще называют «полуоборотным») имеет в своей конструкции две керамические пластины с отверстиями, плотно прижатыми друг к другу, одна из пластин находится в неподвижном состоянии.

При открытии крана шток поворачивает верхнюю пластину, и когда отверстия пластин совпадают, вода из водопровода попадает во внутреннюю полость крана, а затем, через излив, в раковину.

Запорный механизм в виде червячной кран-буксы работает по принципу вращательно-поступательного движения.

В конструкции кран-буксы имеется резиновая (кожаная) прокладка, которая посредством червячного штока прижимается к так называемому «седлу».

Советы при покупке

Первое, что стоит запомнить: чем ниже цена, тем недолговечней работа крана. В дешевых аналогах нет возможности заменить картридж (такие краны в народе называют «одноразовыми»).

Корпус крана изготовлен из стали, что через короткое время приводит к коррозии как носика (излива), так и самого корпуса.

Вывод: корпус и излив должны быть из латуни, а картридж должен быть сменным.Многие отдают предпочтение керамическому водопроводному крану, т.е. с керамическим картриджем, из-за долгого срока службы последнего.

Отзывы

Сергей Если не нужен смеситель с двумя ручками, то этот отлично подойдет. К тому же, он целый год работает без нареканий.

Советы по выбору

В связи с огромным количеством кранов, представленных в продаже, часто возникает вопрос – какие краны лучше для водопровода в квартире? При выборе той или иной модификации, следует руководствоваться следующими факторами.

Необходимостью тонкой регулировки напора водного потока.

• В этом случае лучше выбирать вентильный трубопроводный кран, так как он позволяет более плавно настраивать уровень потока, нежели шаровый.

Долговечность эксплуатации.

• В этом случае рекомендуется выбирать модели, выполненные из металла, не подверженного коррозии – латуни, чугуна. Пластиковые краны, хотя и не подвержены ржавлению, сами по себе менее устойчивы к механическим повреждениям.

Технические характеристики крана должны соответствовать эксплуатационным нормативам.

• К примеру, не рекомендуется устанавливать пластиковые краны на системы горячего водоснабжения или отопления с максимально температурой воды свыше 90 градусов.

И лишь при соблюдении перечисленных требований, можно подбирать кран по дизайну для улучшения интерьера ванной или кухни.

Смеситель с термостатом ↑

Фото: общий вид

Устройство и схема

Данный тип смесителя разработан для упрощения процедуры регулировки напора воды и ее температуры.

Смеситель со встроенным термостатом имеет:

• корпус из латунного сплава;
• регулировочные рукоятки;
• термостатический и керамический картриджи;
• переключатель и сам механизм переключения (модели для душа).

Фото: ручка регулировки напора воды ручка регулировки температуры
Приборы для умывальника имеют керамический картридж, который, как и в обычном смесителе, выполняет функцию запорного механизма. Термостатический картридж регулирует температуру воды при помощи встроенного термоэлемента.

Смеситель также оснащен блокиратором, который при необходимости ограничивает максимальную температуру воды.

Принцип работы

Работа смесителя с термостатом напрямую зависит от настроек. Нет надобности в настройке прибора при каждом посещении ванной.

Стоит один раз установить желаемые параметры, и смеситель будет их четко выполнять. Принцип работы смесителя во многом зависит от температурного датчика (термоэлемента). Датчик имеет в своей конструкции клапан со стержнем из парафина.

Фото: схема работы

Под действием температуры воды парафин двигает клапан, и тем самым сохраняет температуру, выставленную регулирующей рукояткой.

Выглядит это примерно так: нагреваясь, парафин оттягивает поршень, увеличивая проход холодной воды.

После падения температуры воды в смесителе парафин остывает, и поршень возвращается на место, тем самым уменьшая количество холодной воды, поступающей в смеситель.

Советы при покупке

Так как смесители с термостатом могут быть нескольких модификаций — одни монтируются исключительно на раковину или кухонную мойку, другие предназначены для душа, то и выбирать надо соответствующую модель.

Важно! Перед покупкой следует уточнить у специалиста, адаптирована ли приобретаемая модель смесителя к отечественным условиям подачи воды.

Отзывы

Галина После того как муж установил в ванной такой кран, не могла привыкнуть, что не надо крутить ручки для регулировки воды. Хорошо придумано.

Назначение кранов

В автономных, локальных или центральных сетях водоснабжения применяют оборудование, которое выполняет определенные функции. Оно может служить как регулировочная или запорная арматура. Самым часто применяемым элементом для подобных целей выступают краны водопроводные. Виды этих изделий призваны выполнять различные задачи. Они регулируют напор и его пропускную способность при помощи изменения площади потока трубы.

Существуют такие виды водопроводных кранов, которые при помощи шарового механизма выполняют только открытие или закрытие потока. Регулировку позволяют выполнять другие устройства. Они плавно уменьшают напор. Такие виды водопроводных кранов чаще используются для дома.

Установка настенного смесителя

Самым популярным типом установки смесителя в ванной комнате является настенный монтаж. Установка на раковину достаточно простая. А вот на стену процесс подключения стоит рассмотреть подробнее.

Из стены выводят трубы. На них делают резьбу внутреннего типа. В трубы вкручивают эксцентрики. Резьбу уплотняют фум-лентой или льном.

Затем следует собрать корпус смесителя и поднести его к эксцентрикам. Краны водопроводные, виды которых устанавливают в квартирах и домах, выставляются так, чтобы они совпадали с накидными гайками входных каналов. На резьбу накручивают декоративные накладки. Далее смеситель прикрепляют накидными гайками. Их нужно затягивать не очень сильно, чтобы не повредить резиновые прокладки.

Затем подсоединяют дополнительные элементы, если таковые имеются. Включив воду, необходимо проверить работу системы. Протечки, конечно же, нигде не должно быть.

Изучив представленные краны водопроводные, виды которых позволяют выполнить установку в любом помещении, в самых разных сантехнических коммуникациях, выбрать просто. В зависимости от назначения устройств, а также их механизма, будет несложно определить, какой тип оборудования оптимален. Лучше выбрать пусть немного более дорогие экземпляры, но зато и более качественные. Они гораздо долговечнее.

Шаровой однорычажный кран

Еще одной востребованной разновидностью регулировочно-запорной арматуры выступает шаровой кран с моноуправлением.

Внешне он похож на однорычажный тип. Но его принцип другой. В отличие от рассмотренного выше варианта, шаровая разновидность устройства может смешивать холодную и горячую воду при помощи своего механизма.

Вода открывается при поднятии рычага вверх. Она смешивается в шаровой плоскости и поступает потребителю. Разнообразие дизайна позволяет гармонично вписать в интерьер краны водопроводные. Виды шаровые однорычажные обладают сферическим запорным элементом.

Прибор состоит из корпуса с отверстиями для подключения, рычага управления напором и его температурой, аэратора, уплотнительных прокладок и шарового механизма. В зависимости от силы напора в доме, следует выбрать тип крана. Он может обладать различной пропускной способностью.

Из каких материалов изготавливают водопроводные краны ↑

Все смесители и водопроводные краны известных фирм изготавливаются из высококачественного, не поддающегося коррозии материала – латуни или бронзы.

Чугунные трубы для канализации описаны в статье: чугунные трубы для канализации. Цены на унитазы с гигиеническим душем, смотрите здесь.

Возможно ли сделать выгребную яму своими руками, читайте здесь.

Но бывают модели кранов, изготовленные из силумина. Этот алюминиево-кремниевый сплав широко используется в промышленности, но нередко из-за физических свойств материала кран может треснуть при любой нагрузке, в том числе и при монтаже.

Прокладки в кранах изготовлены из термоустойчивой резины и пластмассы. Стопорные кольца всегда делают из низкоуглеродистой стали, покрывая впоследствии хромом, во избежание коррозии.

Представленные виды кранов не охватывают весь модельный ряд, но узнав о каждом типе немного больше, можно выбрать именно тот прибор, который подойдет как в эстетическом, так и в практическом плане. Естественно, все зависит от бюджета и целесообразности покупки.

Устройство водопроводного крана: внутренности всех видов смесителей

Содержание

1. Однорычажные механизмы
2. Устройство модели с одним рычагом
3. Смесители в зависимости от материала изготовления
4. Латунь и бронза
5. Нержавейка
6. Керамика
7. Полезные советы
8. Разные варианты кухонных смесителей
9. Краны водопроводные: виды, разновидности, размеры, фото
10. Из каких материалов изготавливают водопроводные краны
11. Разновидности водоразборных кранов
12. Настенный
13. Шаровой
14. Цапковый
15. Причины неисправностей бесконтактных смесителей
16. Ремонт двухвентильного смесителя
17. Устранение протечек в червячном вентиле
18. Ликвидация протечек в керамических вентилях
19. Что такое кран
20. Виды смесителей для душа
21. Преимущества и недостатки шаровых кранов
22. Распределительные краны
23. Как предупредить неисправности?

Однорычажные механизмы

Такие виды смешивающих приспособлений выполняются с одной управляющей ручкой. Работают они по принципу шарового крана. Если поворачивать рычаг механизма влево либо вправо, можно регулировать температуру водного потока, а при подаче его вниз либо вверх – напор жидкости. Подобные приспособления ставят на кухонные раковины, в ванные, в душевые кабины. В применении они очень просты и по-настоящему удобны.

Устройство смесителя – открываем секреты конструкции Однорычажный смеситель

Большая часть элементов однорычажного водопроводного крана компонуется в картридж (его называют шаровым), который конструктивно выполняется неразборным. Это затрудняет ремонт смесителя. Впрочем, таковой требуется не так уж и часто. Самой большой проблемой шарового крана считается выход из строя его прокладок. А их поменять совсем не сложно.Также смесители с шаровыми картриджами могут забиваться мелким мусором. Подобная проблема часто наблюдается, когда рассматриваемые механизмы монтируются на кухонные раковины. Выход из этой ситуации один – снятие старого и установка нового картриджа. Такую процедуру несложно выполнить самостоятельно. Схема проведения работ будет такой:

1. Перекрываете подачу воды.
2. Снимаете смеситель, а затем и рычаг (нужно выкрутить крепежный винт).
3. Достаете старый картридж из крана, ставите на его место новый.
4. Собираете смеситель. И пользуетесь отремонтированным устройством.

Главное отличие механизма с одной рукояткой от двухрычажного приспособления заключается в том, что к смесителю с одним рычагом вода подводится в одну точку. Это упрощает процесс его монтажа на раковины и ванные. В последнее время популярность завоевывают новые виды однорычажных смесителей. В них вместо шарового крана устанавливаются керамические пластинки. Их очень хорошо притирают между собой. За счет этого течи в смесителях с картриджами из керамики не бывает. А значит, вы никогда не будете слышать надоедливого шума капающей воды из крана. Заметим, что керамические устройства ремонтировать приходится крайне редко. А главное – они не нуждаются в каких-либо особых условиях эксплуатации.

Устройство модели с одним рычагом

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.

У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.

Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.

Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.

Фото — вариант с керамическими пластинами

Видео по теме:

Смесители в зависимости от материала изготовления

Латунь и бронза

Это оптимальные и самые долговечные материалы. Но и стоят они дорого. Как правило, поверхность латунных смесителей никелируют и хромируют. Получается практично и гигиенично. Стоит остерегаться изделий из силумина, немного похожего на латунь. Они дешевле, но служат два года, не больше.

Нержавейка

Неплохой вариант, более бюджетный, чем бронза с латунью, хотя и не столь долговечный. Это практично, красиво и современно, причем к любому дизайну подойдет такой смеситель.

Керамика

Керамика выглядит стильно, а изделия из нее отличаются особой оригинальностью. Зачастую они даже выполнены в виде фонтанов. Однако хрупкость данного материала может сыграть злую шутку. Кроме того, керамические смесители самые дорогие.

Полезные советы

При покупке следует обратить внимание на внешнее хромовое покрытие, у некачественных изделий оно часто плохого качества.
Смесители из латуни являются качественными изделиями. В ее состав входит медь и цинк

Чем больше меди в сплаве, тем больше вероятность, что изделие будет служить долгое время. Рекомендуется покупать именно такие устройства.

• Чтобы правильно сделать монтаж эксцентриков, следует подмотать их уплотнительной летной. Потребуется не менее 8 витков изоленты (многое зависит от толщины и плотности).
• Закручивая гайки, не рекомендуется их перетягивать, чтобы не испортить прокладки.
• Чтобы проверить, нет ли течи, после закручивания эксцентриков рекомендуется включить воду. Если нет никаких протеканий, то можно продолжить работу.
• Краны, у которых поворачивается гусак, могут монтироваться на разных высотах от 15 до 45 см от борта ванны. Установку нужно проводить таким образом, чтобы хватило длины душевого шланга.
• Ручной гибкий душ необходим, и только пользователь может подобрать его оптимальную длину.

Инструменты, которые требуются:

• электрическая дрель;
• молоток;
• плоскогубцы;
• разводной ключ;
• кусачки.

Фазы работы по установке смесителя:

• прикручивание эксцентриков;
• установка главного корпуса;
• монтаж излива;
• монтаж душа;
• тестирование.

Из изложенного видно, что монтаж смесителя несложен. Если точно следовать предложенной инструкции, то все работы можно выполнить за полдня. В случае же, если нет ни минимальных навыков работы с сантехникой, ни желания разбираться с ее устройством и ремонтом, всегда можно поручить выполнение этих задач профессионалам.

О том, как ремонтировать смеситель для ванной с душем, смотрите в следующем видео:

Разные варианты кухонных смесителей

Основная характерная особенность всякого сантехнического изделия — его практичность. По виду исполняемых предназначений кухонные сместители имеют собственную классификацию.

1. Обычные. Эти приборы только Нужно смешать горячую воду и холодную: особенно распространеный, недорогой вид изделий.
2. Фильтрующие. Имеют встроенный мембранный фильтр, удерживающей большие частицы, или уголь, адсорбирующего хлор и органические вещества в т.ч.
3. Термостатические. «Умеют» настраивать температуру воды которая подается.

Универсальные. Многофункциональные устройства, в себя включает фильтры, пару изливов для посуды и: мытья отдельного использования рук. Порой в систему входят краны для подсоединения стиральной и посудомоечной машины. Комбинированные краны владеют самой большой практичностью, но и стоят дорого прочих.

Устройство однорычажного крана.

Еще совсем недавно открываться краны могли только при помощи пары вентилей, любой из них подавал горячую или холодную воду. Позднее начали применять однорычажные модели, и совершенно недавно возникли сенсорные приборы, подающие воду при поднесении к смесителю руки или предмета. Система излива крана для кухни бывает одной из трех:

• обычная: все устройство представляет собой изогнутую полую трубку;
• выдвижная: имеется возможность выдвигания вниз, или вперед. Конструкции такого типа очень удобны, т.к. дают возможность настраивать направление, высоту струйки.

Краны водопроводные: виды, разновидности, размеры, фото

December 12, 2015

Система подачи воды в жилище довольно сложная. Она содержит множество элементов. Одним из них выступают краны водопроводные, виды которых разнообразны. Они могут служить в системе запорной арматурой, регулировать напор воды. Но самая известная функция крана — водозаборная. Именно кран является посредником между коммуникациями и выдачей их содержимого потребителю. Существует множество видов водопроводных кранов. Каждый предназначен для того, чтобы выполнять свои задачи в определенных условиях. Как правильно подобрать разновидность крана для водопровода, следует разобраться перед покупкой. В этом поможет изучение предназначения каждого из них.

Из каких материалов изготавливают водопроводные краны

Чтобы понять, какие бывают краны для воды, желательно ознакомиться с материалами для их изготовления:

• латунь;
• нержавеющая сталь;
• бронза;
• пластмасса;
• силумин;
• искусственный камень.

Изделия из бронзы или латуни прочны и долговечны. Они прослужат не один год, и при этом на их внутренней поверхности не будет скапливаться жесткий осадок. Их этих материалов производят арматуру для перекрывания потока, но при изготовлении конечных кранов они применяются очень редко из-за высокой стоимости. Технология изготовления — литье с последующим декорированием поверхности.

При сильном затягивании можно легко сорвать резьбу, поэтому при герметизации стыков применяется фум-лента. Со временем материал окисляется и темнеет, теряет свою привлекательность.

Металлические краны обрели большую популярность благодаря высокой прочности и доступности. Нержавеющая сталь проста в обработке, не боится воздействия высоких температур и влажной среды. Но ее поверхность притягивает налет и требует частой очистки.

Силумин (порошковая сталь) — это дешевый и очень хрупкий материал. Внешне он красив, но быстро приходит в негодность даже при аккуратной эксплуатации.

Разновидности водоразборных кранов

Водоразборная арматура бывает настенная и настольная. Первый вариант используется одинаково часто как для наружного, так и для внутреннего монтажа, второй – в основном для внутреннего. По принципу работы и установки выделяются водоразборные краны трех видов: настенный, шаровой, цапковый.

Настенный

К таким кранам относится Ду15. Это довольно прочный механизм, легко поддается ремонту, прост в применении. Наличие наружной резьбы позволяет присоединять к нему шланг. Может использоваться как в помещении, так и на открытом воздухе. Способен выдерживать температуры до 100 градусов выше нуля.

Кроме того, латунные краны всегда покрываются защитным слоем (никелируются), который одновременно выполняет и декоративную функцию. Шток внутри довольно прочный, поэтому выдерживает сильный напор воды – кран не сорвет.

Еще одним большим преимуществом является универсальность составных частей, в частности, ручек, поэтому их легко менять или переставлять на другие краны. Надпись «1/2» или «3/4» означает внутренний диаметр в дюймах: в первом случае – полдюйма, во втором – три четвертых дюйма.

Шаровой

Шаровые краны используются главным образом в трубопроводах, причем не только водо-, но и газоснабжения. Ресурс прочности у них очень большой, поэтому кран выдерживает температуры в диапазоне почти 200 градусов (от -30 до +150). Механизм разборный, за счет чего довольно легко поддается починке (кроме крана с диаметром 1/2 дюйма – он ремонту не подлежит). Этот элемент изготавливается из латуни, часто с гальваническим покрытием из никеля.

Конструктивной особенностью данного типа кранов является их запорный механизм. Тот элемент, который в кранах КВ15, Ду15 или вентильных двигается вниз или, соответственно, вдоль водного потока, здесь представлен шаром с отверстием.

В открытом положении шар размещается таким образом, чтобы через отверстие поступала вода, при этом рычаг, который поворачивает шар, располагается вдоль крана. В перекрытом положении шар поворачивается сплошной стороной и преграждает путь потоку. Рычаг при этом становится в положение поперек крана. Штуцер съемный, что позволяет подобрать нужный размер под трубу или шланг.

Цапковый

Главным представителем этого типа является латунный водоразборный кран КВ-15. Конструкция цапковых кранов очень похожа на шаровые: оснащен рукояткой, при повороте которой внутренняя запорная часть поворачивается либо отверстием к потоку, и тогда кран открыт, либо запорной частью, перекрывающая ток воды. То есть, устройство работает аналогично шару в шаровом кране.

К преимуществам цапкового механизма относится простота конструкции, длительный срок службы благодаря латунному корпусу и внутренним деталям, возможность быстро перекрыть водоток при необходимости (этим преимуществом обладают и шаровые краны).

Краны данного типа используются не только на водопроводных узлах и других масштабных водопроводных системах. Они получили широкое распространение и в бытовом использовании. Легко устанавливаются на умывальники, кухонные мойки и подобные сантехнические объекты.

Причины неисправностей бесконтактных смесителей

Причина здесь только одна, ведь этот тип смесителей считается самым надежным: отсутствуют узлы, подвергающиеся механическим нагрузкам.

Производители предоставляют гарантии на эти устройства не менее чем на пять лет.

Ремонтировать бесконтактные смесители всегда непростая задача. Поломки в них чаще всего происходят из-за выхода из строя датчиков, отвечающих за поступление воды. Самостоятельно устранить такого рода неполадку сложно, разумнее будет делегировать эту работу специалисту.

Велика вероятность, что причиной выхода из строя смесителя может быть слишком жесткая вода, в которой присутствует избыточное количество солей железа.

Наиболее распространенные поломки:

• струя воды очень тонкая. Самая простая неисправность, которую легко устранить. Чаще всего подобное наблюдается, когда выходит из строя аэратор, это – специальное устройства на конце излива. Делается аэратор обычно из металла или пластмассы;
• переключение режимов поступления воды происходит с трудом. В этом случае ремонтируется механизм переключения.

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

• Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
• Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
• С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

• Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
• Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
• Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
• Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
• С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.

Что такое кран

Водопроводный кран — сантехническое устройство, предназначенное для подачи воды и регулирования интенсивности напора струи.

По типу работы запора все изделия разделяются на три вида:

1. Вентильного типа. В конструкцию устройства входит кран-букса с металлокерамическими пластинами, в которых располагаются небольшие отверстия. Если повернуть одну из них, отверстия совпадут. Это обеспечивает проход потока воды. Как только пластина будет сдвинута, отверстие вновь сместится, а подача воды будет прекращена.
2. Шаровые или запорные. Наиболее распространённый вариант. Запорный механизм имеет форму шара, в центральной части которого располагается небольшое сквозное отверстие. Сам механизм прикрепляется к «барашку» крана. При повороте ручки шар поворачивается, вследствие чего отверстие совпадает с каналом, расположенным внутри корпуса. В результате этого процесса из крана начинает поступать вода. Когда шар вернётся на прежнее место, канал будет перекрыт, а подача воды прекратится. Неоспоримым достоинством подобной конструкции является надёжность и долговечность. Однако он не подходит для регулирования напора. Поэтому его применяют в тех случаях, когда необходимо полностью перекрыть поток воды.
3. Пробковые. За подачу и перекрытие водяного потока отвечает пробка в форме конуса. В движение её приводит червячный шток. Редко применяется в бытовых целях. Обычно его используют для слива воды с разнообразных ёмкостей.

Как можно заметить из описания, водопроводные краны предназначены для организации и регулирования водных потоков, проходящих через одну трубу. Поэтому изделия, установленные в ванных комнатах или кухнях, трудно назвать краном.

Виды смесителей для душа

Ванна – несомненно комфортный сантехнический прибор, который обеспечивает максимальную релаксацию при мытье, однако, современный темп жизни требует более быстрых решений. Душевая кабина или душ стали реально альтернативой, которая используется, если ванная комната имеет небольшой размер. Не смотря на большое количество общих черт у смесителей для душа, их конструкция может существенно отличаться в зависимости от вида. Различают следующие модели смесителей для душа по типу механизмов переключения:

1. Двухвентильные. Смесители такого типа легко отличить по внешнему виду, в них регулирования мощности и температуры струи происходит с помощью двух «барашков» или вентилей. Внутри они имеют камеру небольшого, в которой происходит смешивание воды при помощи крана-буксы. Это традиционная модель смесителя, которая отличается высокой надежностью, но сделать с помощью нее точную настройку температуры воды довольно сложно.

   Двухвентильный смеситель

2. Однорычажные. Более современные модели относятся к однорычажному типу, сантехники их часто называют «однорукими бандитами». Они имеют только один регулирующий рычаг, который перемещается в двух направлениях. Перемещение джойстика по вертикали регулирует мощность потока, а по горизонтали – изменяет температуру воды. Смешивание в таких моделях происходит благодаря шаровому механизму или керамическому картриджу, расположенным внутри прибора.

   Однорычажный смеситель

Шаровые краны очень популярны в самых различных сферах хозяйства. Они считаются надёжными запорными устройствами, входят в состав системы водоснабжения городской квартиры и частного дома.

Кроме надёжности и простоты конструкции изделия такого типа имеют много других преимуществ:

• большой рабочий ресурс, длительный срок эксплуатации;
• редко ломаются, легко ремонтируются;
• высокая степень герметичности, при правильной установке полностью отсутствуют протечки;
• удобное использование, для перекрытия водного потока достаточно поворота или нажатия рычага;
• огромный ассортимент размеров и типов;
• простота монтажа, можно установить своими руками не привлекая специалиста-сантехника.

Смеситель с шаровым механизмом избавит своих владельцев от трудоёмкой и частой замены прокладок, а также проблем с утечкой воды, которые так часто встречаются у устаревших вентильных кранов.

Шаровые смесители очень редко выходят из строя, основной причиной поломки является жёсткая вода, поэтому производители рекомендуют устанавливать водопроводные фильтры в системе водоснабжения

Распределительные краны

Распределительные краны функциональны и практичны. При их изготовлении мало обращают внимания на эстетику. Различают сливные краны, поливочные краны, запорные вентили, а также различные вспомогательные устройства, например, редукционные вентили. Распределительные краны снабжены винтовыми соединениями с наружной и внутренней резьбой, которые делают возможным механическое крепление кранов на трубах. Шаг винтовой резьбы соответствует размерам крана.

На маркировке крана указывают тип соединения и шаг резьбы, например: запорный вентиль, внешняя/внутренняя резьба, 15×21.  Некоторые распределительные краны приваривают (припаивают) непосредственно к медным трубам. Существуют также модели кранов с быстроразъемным трубным соединением. Используются и средства быстрого перекрытия, например вентили с резиновым или шаровым запорным устройством.

Пример вентиля с шаровым золотником (внешняя резьба)	Пример вентиля с шаровым золотником (внутренняя резьба)
Спускной кран	Запорный кран

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

• качества водопроводной воды;
• правильного монтажа системы водопровода,;
• качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы – взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор – еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.



Как вам статья?

7 различных типов метчиков, что лучше для вас?

Смесители в домах и на предприятиях — это больше, чем просто функциональная необходимость, это заявление стиля.

Различные цвета, формы и стили смесителей не должны вас смущать или расстраивать.

Сегодня местные сантехники Fremantle готовы помочь вам открыть для себя некоторые из высоко оцененных и часто используемых кранов, доступных на рынке.

Прочтите дополнительную информацию от компании Fremantle Plumbing, чтобы узнать о 7 наиболее популярных кранах и выбрать наиболее подходящий для вас.

1. Смеситель

Смесители – это обожание новых, современных и отремонтированных домов. По сути, это один кран с двумя ручками — одна для горячей воды, а другая для холодной.

Смесители аналогичны смесителям на колонне (подробнее о них позже), однако представляют собой универсальную альтернативу. Вода любой температуры, которую вы выберете, будет поступать через одно сопло.

• Смеситель на стойке

Смесители на стойке считаются традиционным выбором для смесителей, но по-прежнему имеют универсальный дизайн и широко распространены в австралийских домах и на предприятиях.

Когда вы думаете о стандартизированных «горячих» и «холодных» кранах, вы представляете себе кран на столбе.

• Смеситель-моноблок

Хотя слово «моноблок» вряд ли звучит вам знакомо, вы, вероятно, сталкивались с моноблочным смесителем один, два или несколько раз в чужих ванных комнатах.

Кран-моноблок очень похож на смеситель, но вместо двух рукояток здесь только одна.

Как правило, вы поворачиваете ручку влево для горячей воды и вправо для холодной.

• Дисковый метчик

Дисковый метчик выполнен в том же стиле, что и моноблочный метчик, с керамическими дисками с отверстиями.

Эта конструкция пропускает воду, когда ручка правильно выровнена, и хорошо зарекомендовала себя как вариант простого крана, позволяющий включить воду на полную мощность.

• Шаровой кран

Шаровой кран получил свое название из-за того, что внутри него находится полый шарик.

При перемещении ручки шарик тоже перемещается, и он управляет смешиванием горячей и холодной воды, в том числе скоростью ее выхода.

Хотя шаровые краны просты в использовании и управлении, они подвержены протечкам.

• Кран омывателя

Кран омывателя похож на столбовой кран, работает с поворотной рукояткой.

Стиральная машина внутри регулирует количество вытекающей воды.

• Вставной метчик

Этот тип метчика сочетает в себе черты вышеперечисленных метчиков. Однако его главной особенностью является внешний картридж, который контролирует выброс воды. Перемещение ручек влево и вправо регулирует температуру воды, а перемещение вверх и вниз регулирует силу и поток воды.

Выбор крана за вами

Команда компании Fremantle Plumbing надеется, что это руководство по кранам познакомило вас с различными стилями, кранами и их возможностями. Многие из вышеперечисленных изделий бывают разных цветов, чтобы соответствовать дизайну интерьера вашего дома или бизнеса.

Если вам необходимо установить, отремонтировать или заменить краны, вы можете рассчитывать на услуги местного сантехника Fremantle по разумной цене.

Нужна помощь в установке, ремонте или замене смесителя?

Свяжитесь с компанией Fremantle Plumbing сегодня, чтобы получить комплексные и экономичные услуги по сантехнике.

Соединение трубопроводов с кранами на раковинах, ваннах и раковинах

соединители и хвостовики — соединение трубопровода

В этой статье рассказывается о смесителях, подсоединяемых к раковинам, ваннам и раковинам. Охватываемые типы смесителей — это смесители с трубным соединением ½ и ¾ дюйма, в том числе смесители с двумя отверстиями — смесители Mono Block с одним отверстием рассматриваются в этой другой статье.

В ручных умывальниках обычно используются краны с трубопроводом и соединениями диаметром ½ дюйма (15 мм); в ваннах и раковинах обычно используются краны с трубопроводом и соединениями диаметром ¾ дюйма (20 мм).

Не существует универсального стандарта, по какой стороне агрегата идет подача воды; однако по почти повсеместной практике в Великобритании:

• На севере горячая вода подается к крану справа от агрегата, а на юге – слева.

Независимо от того, где вы размещаете свои системы водоснабжения, рекомендуется соблюдать постоянство на всей территории.

Соединители и хвостовики

Сжатие соединитель крана	Припой кран соединитель
	Хвост переходник

Для присоединения трубопровода к кранам используются фитинги «труба к крану»; они доступны либо с компрессионным соединением, либо с паянным соединением с трубопроводом — в обоих случаях используется резьбовое соединение с хвостовиком («хвост» — это резьбовая часть, которая проходит через блок, закреплена гайкой внизу и к которой подается вода). подключен) крана и фибровой шайбы для уплотнения.

Часто рекомендуется использовать короткий отрезок трубы от кранов до компрессионных соединений в трубопроводе, где он может быть легко доступен; это позволит прикрепить короткий отрезок трубы к отводам до того, как устройство будет установлено на место, что позволит избежать часто неудобной работы по подключению к отводам в ограниченном пространстве; это также облегчит работу, если устройство потребуется снять в будущем. Даже если используется фитинг для пайки, эта короткая труба с компрессионным фитингом в нижней части упрощает установку.

Длина хвостовика метчиков меняется, если сменные метчики имеют более короткие хвостовики, чем исходные метчики; Можно установить «хвостовые адаптеры», чтобы добавить немного длины, чтобы избежать необходимости переделывать исходную трубу.

Чтобы избежать необходимости делать специальные изгибы трубопровода для соединения между фиксированным трубопроводом и кранами, можно использовать гибкие трубы.

Двумя наиболее распространенными типами являются сгибаемые вручную «ребристые» медные трубы (как показано) и шланги в оплетке из нержавеющей стали; доступны разные длины. Ребристая медная труба обычно имеет гладкую секцию на одном конце, которую можно соединить с остальной частью трубопровода с помощью пайки или компрессионного фитинга; шланги в оплетке из нержавеющей стали обычно имеют резьбовое соединение на конце крана и компрессионный фитинг на другом конце, который подходит к концу трубы.

Отсечные клапаны теперь являются обязательным требованием для всех новых установок — при установке сменных кранов на существующие светильники часто имеет смысл установить их (как показано справа) в подающие трубы, чтобы изолировать краны, если это потребуется в будущем — они особенно полезны там, где кран подается непосредственно из накопительного бака; в качестве альтернативы к выходу из резервуара можно добавить задвижку, чтобы все краны, питаемые от него, можно было изолировать от одной задвижки.

Соединение трубопровода

Часто бывает проще установить отводы на блоке и выполнить соединения с ними до установки блока на место — часто после того, как блок установлен, доступ к отводам под блоком может быть очень ограничен (это будет зависеть от расположение и т. д., некоторые установки будут иметь хороший доступ к нижней стороне кранов). Вероятно, потребуется временно поставить агрегат на место, чтобы можно было проработать длину труб и потребность в изгибах.

При использовании фитинга для пайки перед подсоединением фитинга к крану выполните соединение с трубой (удалите при этом фибровую шайбу).

При использовании компрессионных фитингов проще затянуть соединение на отрезке трубы перед подсоединением фитинга к крану.

Для установки хвостовых адаптеров:

• Намотайте два или три слоя тефлоновой ленты по часовой стрелке (если смотреть с конца хвостовой части) вокруг резьбы хвостовой части крана.
• Нанесите тонкий слой сантехнического герметика на резьбу внутри адаптера.
