Содержание статьи:
В магазинах можно увидеть большое разнообразие отопительных приборов, но наибольшим спросом на протяжении многих лет по-прежнему пользуются классические виды батарей, которые крепятся к стене
Правила и нормы установки
Материалы для крепления радиаторов подбираются в соответствии с весом изделий
Место установки батарей, как правило, выбирают около окна. Чтобы холодный воздух от стекол не распространялся по всей комнате, существуют нормы, при которых теплоотдача выполняется в полном объеме:
- расстояние между стеной и радиатором от 3-х до 5-ти см;
- высота от пола 8 или 12и см;
- расстояние от подоконника 8-12 см.
Отопительный прибор должен занимать не меньше половины подоконника, это позволит обогреть большую площадь. В загородных домах дополнительно рекомендуется утеплять помещение с входной дверью.
Кронштейны для установки радиаторов
Большую роль играет крепление радиаторов отопления к стене.
- чугунные;
- стальные;
- алюминиевые;
- биметаллические.
В помещениях с гипсокартонными стенами применяют напольные крепления
Крепление для чугунных радиаторов используют в виде мощных штырей и парных крюков, поскольку чугун – очень тяжелый металл. Для облегчения тяжести конструкции используют напольные стойки – это существенно снимает нагрузку на крюки. Количество держателей зависит от секций. На 7-10 отсеков используют 2 сверху и 1 внизу, на дополнительные 4-7 секций добавляют 1 кронштейн. К вопросу выбора крепления для чугунных батарей нужно подходить со всей ответственностью, в противном случае неизбежны аварийные ситуации.
Стальные батареи делятся на панельные и трубчатые. Панельные модификации на крюки-зацепы анкеруются в стену, как и чугунные модели. Благодаря небольшому весу, достаточно всего 2-3 крепления. Для трубчатых батарей используют кронштейны-навесы.
Нижняя часть батареи фиксируется клипсами, что позволяет конструкции оставаться в вертикальном положении.Крепление алюминиевых радиаторов к стене сходно с биметаллическими, происходит с помощью специальных кронштейнов. Если нет возможности монтировать батарею к стене (изготовлена из гипсокартона, стекла или другого хрупкого материала), можно воспользоваться напольными креплениями.
Монтаж радиаторов
Самая большая нагрузка на крепление возникает при установке чугунного радиатора
Монтаж батарей может провести даже начинающий слесарь, имея инструкцию и небольшие навыки. Наиболее оптимальное время для проведения работ – лето. Однако обычно ремонтные работы проводятся в момент их потребности. В первую очередь следует правильно и точно сделать разметку на месте установки радиатора. Если допустить ошибку в расчетах, будет нарушен процесс циркуляции жидкости в радиаторе.
Чтобы закрепить чугунную батарею к стене, в каменных сооружениях используют штыри, которые имеют резьбу на конце – ее ввинчивают в деревянный дюбель.
В монолитные стены монтируют штырь с пластиной на конце, которая сама фиксируется в 4-х точках в отверстии. Часто конструкции крепят на усиленные кронштейны, состоящие из планки и двух точек опоры. При вертикальном монтаже они дают возможность равномерно распределить вес радиатора по всей поверхности стены.
Стальные панельные батареи монтируют на зацепы или планки. Зацеп фиксируются к стене анкерами, при этом на другой стороне он имеет спецпазы для навешивания. Планки и фиксаторы из пластика существенно облегчают монтажные работы. Стоит прикрепить фиксатор к стене и вставить планку, из-за небольшого веса необходимости в поведении дополнительных мероприятий нет. Так же проводится и монтаж трубчатых батарей: вешается радиатор на двух кронштейнах, равномерно расположенных в точках опоры.
Крепление биметаллических радиаторов к стене проводится в соответствии с документом на агрегат. Чаще всего кронштейны крепят на дюбели и все это надежно фиксируют цементным раствором.
После проведения работ стоит убедиться, что отсутствует зазор между креплением и отверстием. Наклон радиатора не должен быть меньше 1 градуса и превышать 1,5.
Особенности крепления радиатора к стене
При креплении учитывается способ подключения радиаторов к отопительной системе
При креплении радиатора к стене в первую очередь, стоит учесть расположение предметов вокруг батареи, чтобы не было повреждений.
Нужно использовать сверла одного размера с дюбелем. Крепления стоит брать с запасом во избежание непредвиденных ситуаций. Заранее учитывается способ подключения к системе:
- односторонний;
- диагональный;
- седельный;
- нижний.
Если используется одностороннее подключение, радиатор с большим количеством секций не устанавливают, так как все сегменты заполняться не смогут. Это отрицательно сказывается на показателях теплоотдачи и существенно сокращает эксплуатационный срок. На радиаторе более 10 секций используют перекрестное подключение для заполнения всех секций.
При нижнем подключении стоит использовать напольные кронштейны. Количество секций нужно брать с расчетом квадратуры. В маленьком помещении не стоит монтировать большой радиатор. Но если в комнате больше одного окна,следует установить батареи под каждым из них.
Чтобы не повредить защитное покрытие на радиаторе, не рекомендуется снимать защитную пленку до окончания строительных работ. После установки важно обратить внимание, чтобы клапан для спуска воздуха находился вверху.
Кронштейны для радиаторов | Напольные крепления для радиаторов отопления
При обустройстве системы отопления необходимо учитывать множество факторов, среди которых важную роль играют правильно установленные радиаторы. Монтаж отопительных приборов невозможен без использования специальных крепежных элементов, в частности, радиаторных кронштейнов. Они помогут надежно зафиксировать радиаторы, которые в этом случае прослужат длительное время, не требуя ремонта и особого обслуживания. У нас представлены все необходимые крепежные элементы для установки на разные базовые поверхности радиаторов из чугуна, алюминия и биметалла.
Подбор кронштейнов для радиаторов
При выборе крепежа, который будет использоваться при монтаже батарей отопления, необходимо учитывать некоторые особенности как отопительных приборов, так и помещений, в которых они будут устанавливаться. По конструкции радиаторные кронштейны могут быть рассчитаны для крепления батарей на прямых и угловых участках стен. Их форма (степень изогнутости и строение) должна соответствовать конфигурации секций батарей разного типа. Радиаторные кронштейны различаются также материалом изготовления, что напрямую влияет на предельно допустимые нагрузки:
- для тяжелых чугунных конструкций крепления должны быть массивные, прочные, изготовленные из высококачественной стали;
- для менее массивных алюминиевых и биметаллических изделий вполне подойдут более изящные, изготовленные из прочных легких сплавов радиаторные кронштейны.
Особенности монтажа батарей
При установке радиаторов нужно учитывать особенности помещений, в которых ведется монтаж, а именно тип и материал стен:
- На гипсокартонную стену невозможно навесить чугунные батареи – они слишком тяжелые, поэтому вся конструкция рискует рухнуть. В таких ситуациях для чугунных радиаторов отопления применяют специальное напольное крепление, которое обычно имеет вид ножек или подпорок, крепящихся непосредственно к секции батареи и к поверхности пола.
- Для бетонных, каменных, кирпичных и других стен из прочных плотных материалов вполне можно выбирать один из множества вариантов настенных радиаторных кронштейнов, или использовать для большей надежности сочетание двух типов крепежных элементов.
Что же касается креплений, предназначенных для установки алюминиевых или биметаллических отопительных приборов, тут выбор более свободный и зависит в основном от особенностей и формы самих изделий, а также желаемого внешнего вида конструкции.
Купить радиаторные кронштейны для отопительного оборудования с любым типом установки можно в интернет-магазине ТЕРМА-МСК.
Установка биметаллических радиаторов отопления своими руками
Биметаллические радиаторы способны обеспечить хорошую передачу тепла, если их была проведена правильно.
Как нужно размещать биметаллическое устройство
Чтобы потери тепла были минимальными, устройство должно находиться:
- В 8-12 см от пола. Будет меньше – возникнут сложности с уборкой, а также будет сильно нагреваться пол. Если будет слишком высоко, то возле пола будут формироваться зоны с холодным воздухом.
- В 10-12 см от подоконника. Если это расстояние уменьшить, то ухудшится конвекция. Это обернется падением тепловой мощности биметаллического радиатора.
- В 3-5 см от стены или размещенного на ней теплоотражающего щита. Меньшее расстояние ухудшит конвекцию. Также оно станет причиной накопления пыли на стене.
- По центру оконного проема. Центр радиатора и центр окна должны находиться на одной линии. Отклонение может быть, если не превышает 20 мм.
Также важна длина батареи. Она должна быть больше 70-75% ширины проема окна. Благодаря этому нагретый воздух, который будет подниматься от радиатора, сможет создать необходимую для остановки холодного воздуха тепловую завесу. Если длина радиатора будет составлять 50% ширины оконного проема, то в помещение кроме теплового воздуха будет поступать и холодный. Это будет создавать холодные зоны в отдельных частях помещения.
Чтобы не ошибиться, всегда нужно читать рекомендации компании, выпустившей отопительное устройство. В них точно указано, как установить биметаллический радиатор правильно.
Необходимое крепление
Биметаллический радиатор имеет небольшой вес (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), поэтому особого крепления для него не требуется. Производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.
Особенности кронштейнов:
- Используемый металл имеет относительно малую толщину.

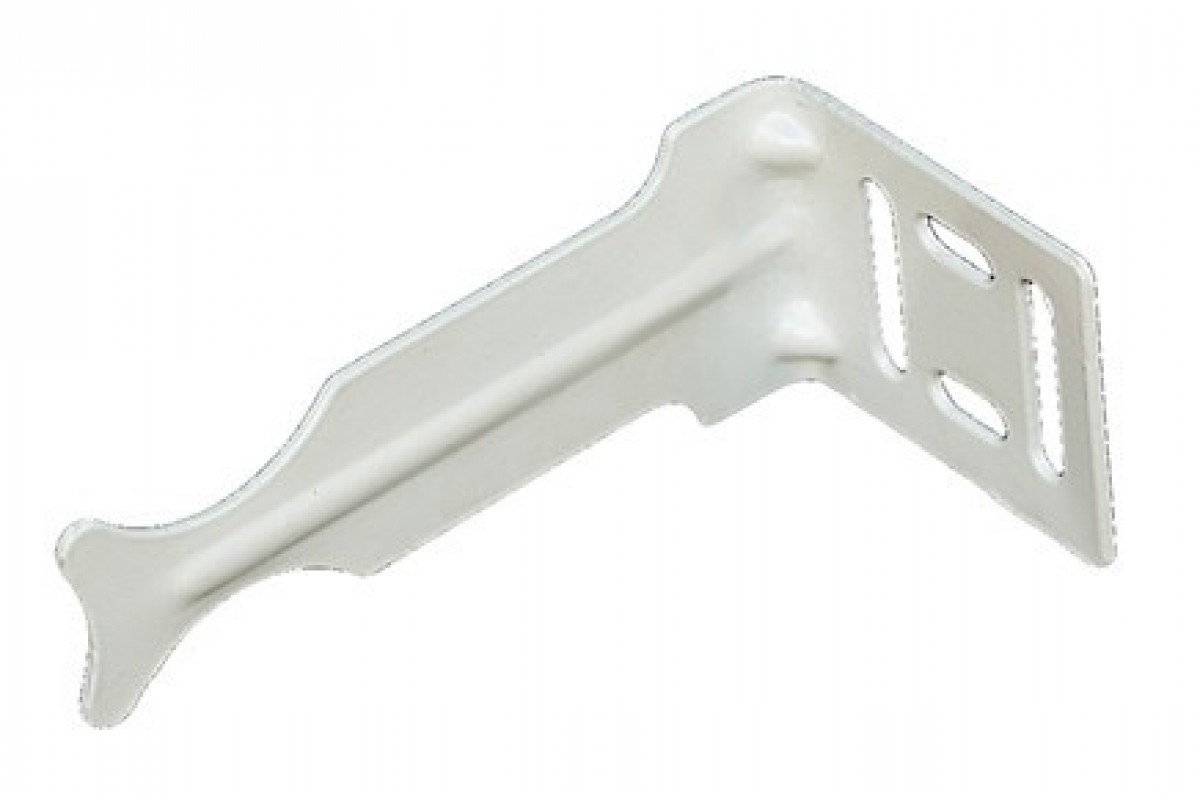

- Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
- Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.
Вместо кронштейнов могут быть и крючки, но их выпускают в основном для чугунных радиаторов.
Все биметаллические изделия предназначены для монтажа на стену. Если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными:
- Труба с платформой для крепления на полу и П-образным верхом (буква «П» перевернута вверх).
- Конструкция, сделанная из металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги часть для коллектора.
Разметка мест монтажа крепления
Самый простой способ требует помощи друга. Он предусматривает такие действия:
- На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
- На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
- Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
- Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
- Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.
Таким способом делают отметки для всех кронштейнов.
Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние предназначены только для поддержки вертикальности.
Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.
Проведение монтажа
Монтаж радиатора в квартире или в доме выполняют в такой последовательности:
- Делают разметку своими руками и осуществляют монтаж крепления. Вторую процедуру выполняют по простой схеме: сверлят отверстия, вставляют дюбели, прикладывают кронштейны и фиксируют их шурупами. Если крепление является напольным, то его крепят к полу шурупами. Иногда его фиксируют и на нижней части стены.
- Осуществляют монтаж комплектующих. Ставят устройство, которое отводит воздух. Оно может быть автоматическим и ручным. Его размещают своими руками на верхнем коллекторе напротив отверстия, к которому может подключаться вводная труба. На один из коллекторов ставят заглушку. Эти элементы устанавливают согласно схеме подключения батареи. Если диаметры коллекторов и труб являются разными, на свободные отверстия монтируют переходники.
- Если система отопления квартиры является однотрубной, то надо провести монтаж байпаса – дополнительной трубы, которая соединяет вводную и выводную трубу. На концах байпаса нужно установить шаровые краны.
- Выполняют монтаж регулирующей и запорной арматуры. Регулирующая арматура представляет собой вентиль с термоголовкой. На данном этапе вкручивают только вентиль. Его размещают на том отверстии, к которому будет подключаться вводная труба. Термоголовку откладывают в сторону. Если используется такой вентиль, на выводное отверстие ставят запорный вентиль. Заменой этой пары арматуры являются шаровые краны. Запорную арматуру монтируют так: штуцеры с американками вкручивают в отверстия радиатора, а основание фиксируют на трубах. Если трубы металлические, на резьбу наматывают паклю.
- Навешивают радиатор на кронштейны. Перед этим процессом и во время него снимать защитную пленку с биметаллического устройства не требуется. Она будет защищать красоту изделия до тех пор, пока продолжаются все работы. Нужно разорвать пленку в тех местах, которые будут контактировать с креплением.
- Подключают входящую и выходящую трубу. Их подсоединяют в зависимости от выбранной схемы подключения. Процесс предусматривает приложение основания крана или вентиля к патрубку с американкой и затягивание американки своими руками. Подсоединение может быть другим, ведь американку имеет не каждая запорная арматура. Может быть так, что сначала к радиатору подключают запорную арматуру, а затем ее соединяют с трубами. При этом соединять могут обжимным методом, сваркой или под прессом.
- Опрессовывают радиатор и всю схему отопительной системы. При этом вначале краны почти полностью закрывают. Далее постепенно открывают. Резкое открытие может вызвать гидроудар.
Крепление для радиаторов отопления – требования по ГОСТу, виды навесов и техника монтажа
Первый вопрос, с которым сталкивается человек собирающийся поменять в доме батареи – это, какое крепление для радиаторов отопления выбрать? Ведь как самих батарей, так и кронштейнов под них существует довольно много, а те, что идут в комплекте зачастую самые дешевые и не под все стены подходят. Дальше мы с вами разберем, какие крепления для батарей существуют и как их правильно подобрать, а самоделкиным я расскажу, как навесить батарею своими руками в соответствии с нормативами.
Крепление для батарей радиаторов отопления подбирается по таким требованиям, как вес и модель батареи, плюс материал стены.
Что нам говорят нормативы
Крайне редко инструкция, которая идет к агрегату содержит подробные рекомендации по монтажу. Производители считают, что батарею будут навешивать профессионалы, соответственно им достаточно только технических характеристик радиатора.
Мы же с вами постараемся разобраться в исходных документах. На данный момент все вопросы по радиаторам регламентируют 2 документа – это ГОСТ 31311-2005 «Приборы отопительные» и СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Пересказывать документы нет смысла, вы их можете найти в сети, поэтому мы с вами пройдемся только по моментам, касающимся установки радиаторов.
Иллюстрации | Рекомендации |
Центральная осевая. · Прежде всего, запомните – вертикальная центральная осевая линия оконного проема должна совпадать с центральной осевой линией радиатора; · Желательно чтобы по ширине радиатор занимал около 75 % от ширины оконного проема. | |
Зазоры. · Минимальный зазор между полом и батареей составляет 60 мм; · Минимальный зазор между батареей и нижней кромкой подоконника составляет 50 мм. | |
Нормативы. · Четко фиксированного зазора между стеной и радиатором нет. Минимум, который рекомендуется в ГОСТах составляет 25 мм, максимум 50 мм. Больше делать можно, а вот меньше, не желательно, так как нарушается циркуляция воздуха; · По вопросу, сколько креплений нужно для радиатора отопления СНиП 3.05.01-85 говорит, что под монтаж батарей размером до 8 секций достаточно 2 кронштейнов по верхней оси и 1 по нижней; · Дальше при добавлении каждых последующих 5 секций, добавляется по 1 кронштейну сверху и снизу; · Под напольную батарею используется стойка для крепления радиатора. Количество таких стоек подбирается аналогично навесному варианту, то есть, на радиатор до 8 секций идут 2 стойки и дальше добавляется по 1 стойке на каждые 5 секций.
|
Совет: чтобы увеличить теплоотдачу, перед монтажом батареи оклейте стену фольгой, а лучше фольгированным утеплителем типа рулонного вспененного полиэтилена (пенофол) или пенопласта. В этом случае достаточно фольгированного утеплителя толщиной 5 – 7 мм.
Фольгированный утеплитель на стене под радиатором значительно увеличивает теплоотдачу.
Подбираем кронштейны
Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.
Кронштейны для чугунных батарей
Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.
Варианты крепежа.

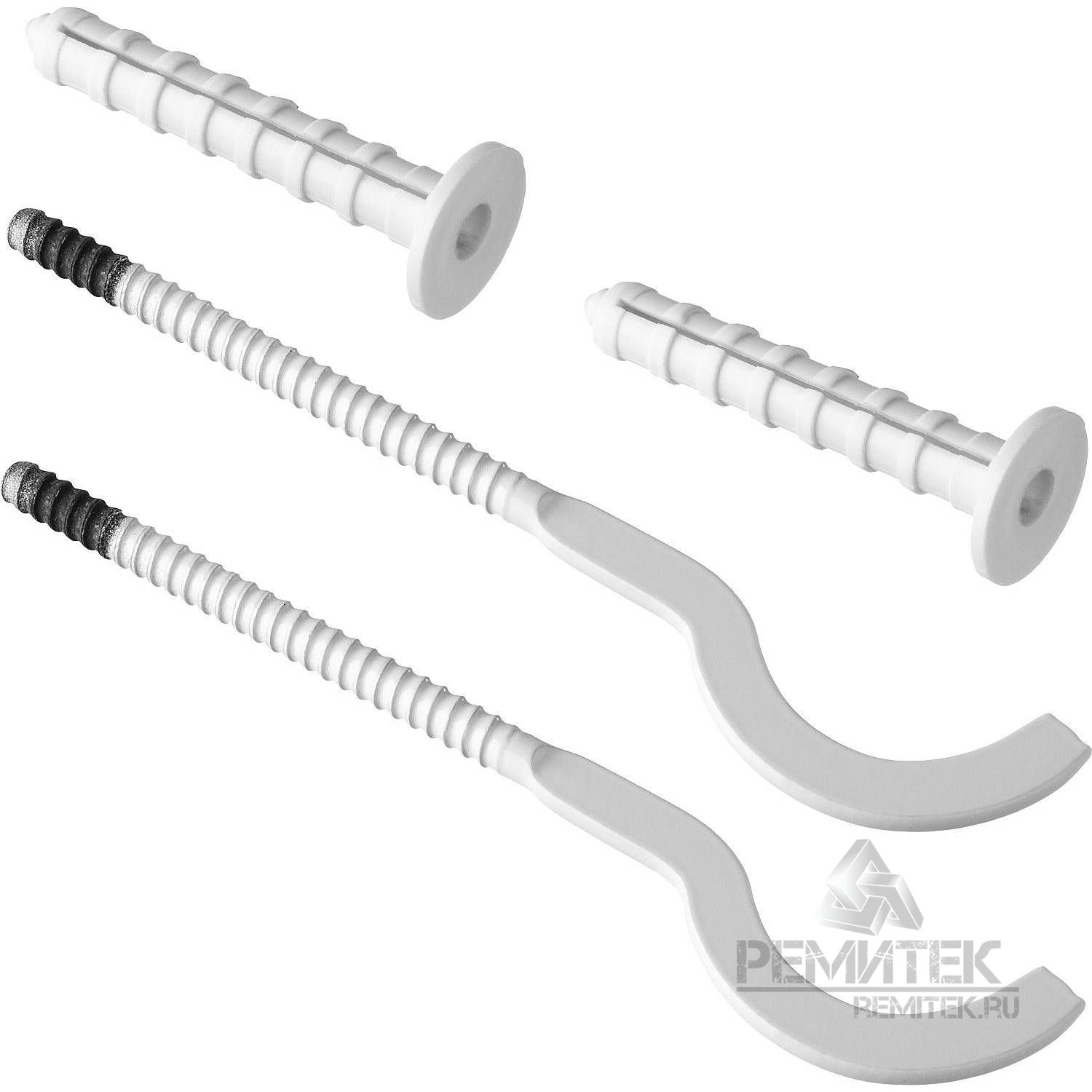

Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.
Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.
Навесы для стен с высокой несущей способностью.
Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.
Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.
Совет: спаренные кронштейны бывают с фиксированным и регулируемым расстоянием между крюками и если вы еще точно не решили, какую именно модель чугунной батареи будете покупать, то берите регулируемые навесы их можно подогнать по месту.
Спаренный кронштейн с фиксированным расстоянием между крюками.
Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и видео, материал находится «ЗДЕСЬ».
Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.
Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.
Напольные крепления для батарей радиаторов отопления.
Навесы для стальных батарей
Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.
Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.
Навес в виде уголка под стальную батарею.
Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.
Современный навес с зажимами для панельного радиатора.
В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.
Крепления для стальных радиаторов с опорными клипсами.
Навесы под алюминиевые и биметаллические батареи
По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.

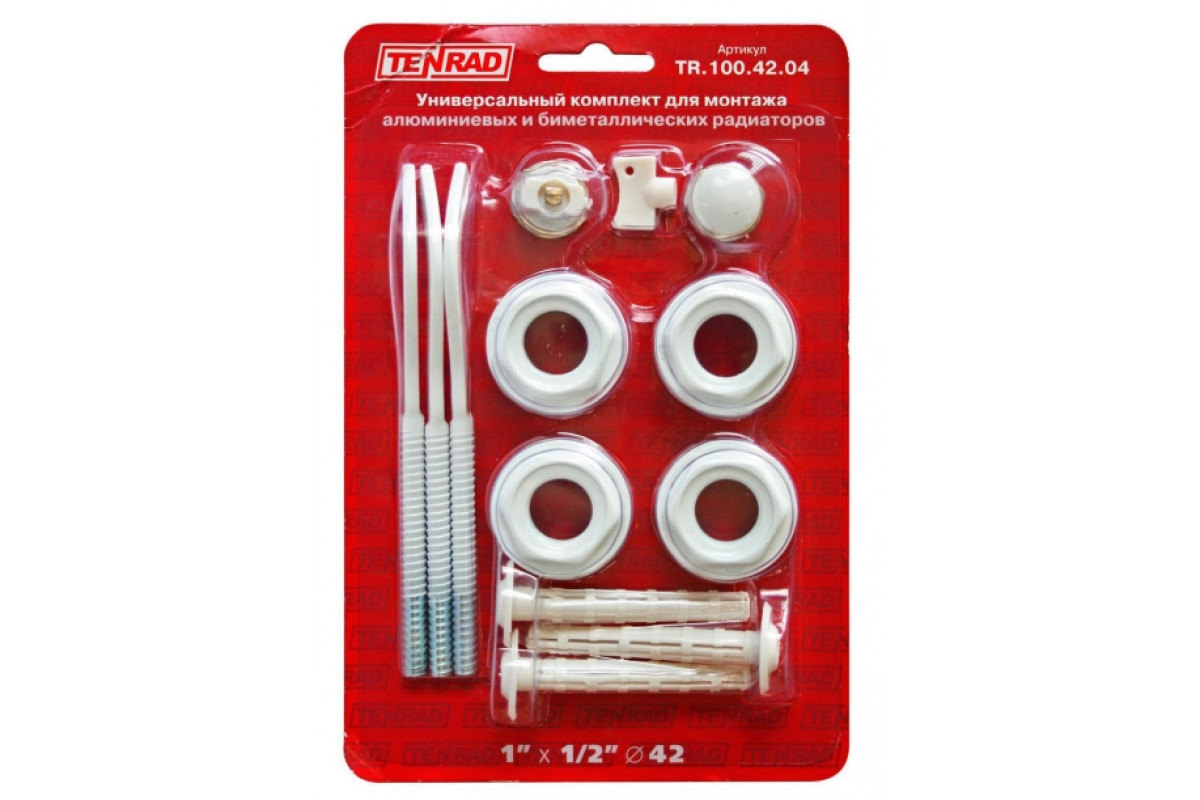

Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.
Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.
Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.
Как навесить батарею
Сама инструкция предельно проста, в принципе я о ней уже рассказал – просверливаете перфоратором отверстие в стене и привинчиваете кронштейн. Но есть нюансы, связанные с подготовкой.
Современные навесы с промежуточной фиксацией радиатора.
Так если вы навешиваете батарею в многоэтажном доме с центральным отоплением, то перед монтажом вам нужно будет пригласить слесарей из местного ЖЭКа. Они отключат стояк и спустят с него воду.
Как это ни странно прозвучит, но батареи лучше менять во время отопительного сезона. В этом случае вы сразу увидите огрехи в своей работе и сможете их быстро устранить. А если поставить батарею летом, то когда пустят воду и поставят дом под давление, любая оплошность при монтаже может обернуться порывом и не факт, что в это время кто-то будет дома.
Любой радиатор устанавливается строго по уровню.
Теперь несколько слов о том, как разметить крепления под радиаторы:
- Первой по отвесу наносится центральная осевая линия;
- Дальше перпендикулярно осевой нужно провести горизонталь на которой будут монтироваться верхние кронштейны;
- Если снизу у вас только 1 кронштейн, то он монтируется на вертикальной осевой;
- Если нижних кронштейнов несколько, то внизу проводится такая же горизонталь, как и сверху и на ней размечаются точки монтажа навесов.
Вариант разметки под установку радиатора.
Вывод
Самостоятельная установка радиаторов отопления не такая уж сложная задача. Руководствуясь советами данными выше и информацией на видео в этой статье вы вполне сможете с этим справиться. А если остались какие-либо вопросы, добро пожаловать в комментарии, чем смогу, помогу.
Установить радиатор своими руками вполне реально.
Вам также будет интересно почитать
Установка кронштейнов для радиаторов отопления —
Правильное крепление — залог успешной работы! Кронштейны для радиаторов отопления
Эффективность теплоснабжения напрямую зависит от исправной работы радиаторов отопления, установленных в отапливаемых помещениях и от их монтажа, включающего в себя не только подсоединение батарей к отопительному контуру, но и их правильный крепёж.
Для этого используются кронштейны различной конструкции, позволяющие надёжно зафиксировать их на полу или стене.
Характеристика
Кронштейны для батарей отопления представляют собой крепёжные элементы произвольной конструкции, формы, и размера, выполненные из стали, чугуна либо иных металлов или сплавов.
Изделия подразделяются на:
- навесные крепежи, предназначенные для закрепления радиатора на стене;
- напольные стойки.
Существуют как регулируемые, так и нерегулируемые держатели обеих разновидностей.
Важно! Залог правильного монтажа любой батареи отопления — подбор крепежей, подходящих под характеристики устанавливаемой модели. Оптимально использовать те, что идут в комплекте с радиатором.
Крепление на стену
Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.
Крепежи для чугунных батарей
Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».
Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.
Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:
- Нерегулируемые литые чугунные крепления.
- Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.
- Штыревые держатели, выполненные из стали.
- Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.
Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов. Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.
Для алюминиевых и биметаллических радиаторов отопления
В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.
Для настенного крепления используются фиксаторы следующих разновидностей:
- Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.

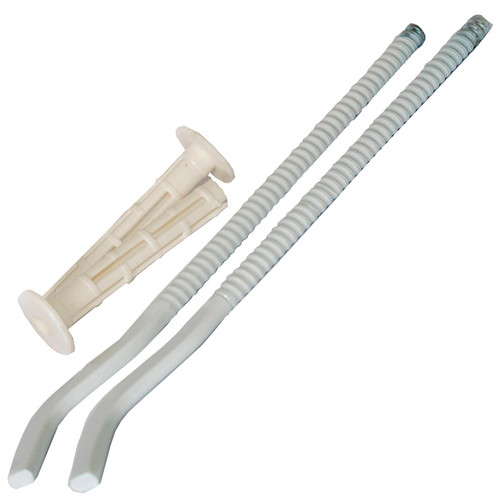

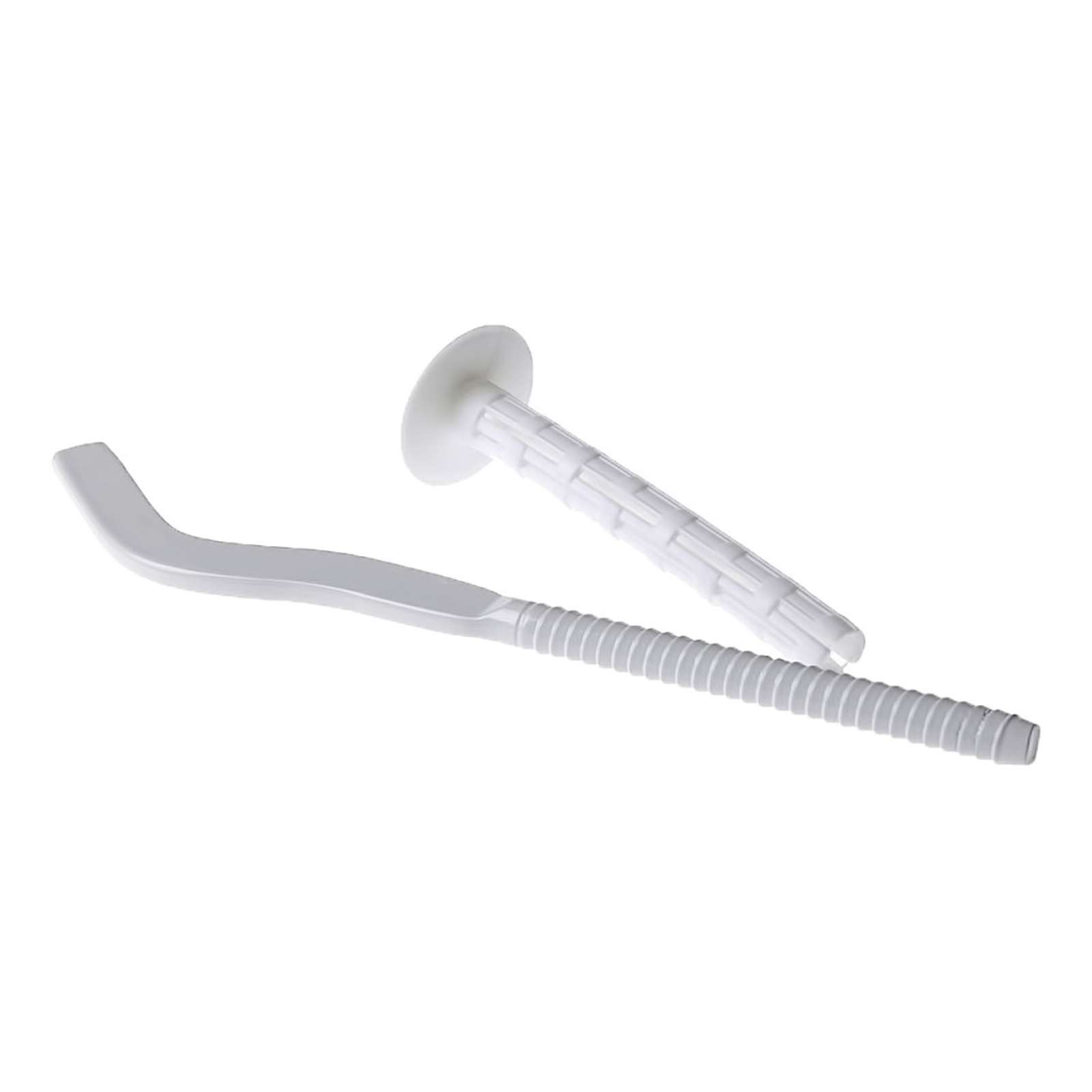

- Стальные штыревые держатели. Делятся на формованные и круглые модели.
- Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.
Напольный способ крепления
Используется значительно реже по сравнению с навесным.
Основные причины выбора напольной установки:
- Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
- Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
- Невозможность размещения на стене ввиду нехватки места.
- Отсутствие подходящей стены (в помещении установлено панорамное окно).
- Дизайнерское решение.
Среди основных видов напольных держателей выделяются:
- Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
- Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
- Комбинированные держатели.
- Специальные держатели шириной от 80 до 100 мм.
Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.
Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.
Расчёт необходимого количества кронштейнов
Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору. А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.
Расчёт для крепления на стену:
- Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки, два из которых держат батарею сверху, один — снизу. В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
- Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно. Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.
- Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.
Количество стоек для установки на пол подбирается из расчёта: 2 держателя на батарею с количеством секций до 10. На каждые 4 последующие секции добавляется 1 крепёж.
Разметка и монтаж
Для размещения батарей отопления оптимальными считаются участки, расположенные непосредственно под окнами.
Для эффективной работы важны следующие параметры:
- расстояние от нижней грани батареи до пола — от 80 до 120 мм;
- расстояние от верхней грани до подоконника — от 60 до 100 мм;
- расстояние от стены до корпуса радиатора — от 30 до 50 мм.
Настенное крепление
Не зависит от типа, но важна совместимость кронштейнов с устанавливаемой батареей. Разметка начинается с определения вертикальной линии, разделяющей оконный проём пополам, после чего данная линия отмечается на стене под окном.
Дальнейшая разметка зависит от разводки отопительного контура:
- Если в помещении разводка нижнего типа — на стене горизонтальной линией, параллельной полу, отмечается верхняя грань радиатора.
- Если разводка боковая — горизонтальная линия идёт в соответствии с осью подающей трубы.
Затем производится замер расстояний между точками крепежа на радиаторе и получившиеся отрезки проецируются на ранее прочерченные линии горизонтали и вертикали.
Начальные и конечные точки отрезков определяют места крепления фиксаторов к стене.
После в них при помощи перфоратора высверливаются отверстия, в которые устанавливаются дюбели и вкручиваются сами кронштейны. При правильном выполнении процедуры, трубы подачи и обратки будут чётко совпадать с соответствующими штуцерами на корпусе батареи. После навешивания проверьте надёжность крепления и удостоверьтесь в отсутствии люфтов.
Напольное крепление
Процедура напольного монтажа во многом схожа с настенной установкой и включает в себя следующие этапы:
- Определение вертикальной линии, разделяющей окно пополам и проецирование её на пол.
- Замер расстояния между точками крепежа на радиаторе и проецирование получившегося отрезка (или нескольких, если используется больше двух кронштейнов) на оси труб разводки с учётом ранее прочерченной линии. По аналогии с настенным креплением, начальная и конечная точки получившегося отрезка — места крепления кронштейнов к полу.
- Сверление отверстий, установка и фиксация держателей.
- Установка и последующая проверка радиатора на устойчивость.
Полезное видео
Посмотрите видео, в котором рассказывается, как именно установить радиаторы на кронштейны.
Оптимальный выбор
Выбор подходящих креплений несложен и под силу каждому.
Однако стоит помнить, что от правильного выбора крепёжных элементов зависит эффективность работы и безопасность эксплуатации отопительного оборудования.
Для минимизации возможных рисков воспользуйтесь услугами квалифицированных специалистов, способных подобрать подходящие крепления и выполнить монтажные работы с учётом всех нюансов, порой неочевидных для непрофессионалов.
Крепление радиаторов отопления к стене — пошаговая инструкция
При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.
Какими бывают радиаторы отопления
Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:
- Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
- Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
- Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
- Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.
Установка радиаторов
Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:
- подготовить оборудование и материалы;
- рассчитать местоположение;
- установить кронштейны;
- повесить радиатор;
- произвести герметизацию или опайку мест стыка;
- проверить всю систему на работоспособность.
Приобретаем необходимые материалы и оборудование
Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.
Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.
Рассчитываем местоположение
Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:
- в 3-5 сантиметрах от стены;
- в 10 сантиметрах от пола;
- в 5-10 сантиметрах от подоконника.
Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.
Устанавливаем кронштейны
Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.
Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.
Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.
Устанавливаем радиатор
Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.
Подключение и сборка соединений
Существуют три различных схемы подключения радиаторов:
- боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
- диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
- нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.
Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.
В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.
Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
Особенности крепления к стене батареи отопления
Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.
Разновидности и особенности батарей
- Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.
- Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.
- Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.
- Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.
Крепления для разных видов батарей
Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.
Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте. Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.
Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки, позволяющие устанавливать их на полу.
Основные тонкости работы
Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:
- заглушки и пробки;
- дюбели;
- краны и кронштейны;
- строительный уровень и перфоратор.
Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:
- Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.
- Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.
Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:
- Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
- Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.
Порядок действий при креплении батарей к стене
- После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
- Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.
- В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
- Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.
- Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.
Проблемы недостаточного крепления батарей к стене
Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.
Итак, факторы, которые усугубляют ненадлежащее крепление батарей:
- механические повреждения приборов во время эксплуатационного срока;
- перекосы радиаторов отопления при заполнении их водой.
Какое крепление для радиаторов отопления выбрать – виды для разных типов батарей, различия, правила использования
В процессе эксплуатации отопительных радиаторов в квартирах и частных домах они рано или поздно выходят из строя и нуждаются в замене. Те хозяева, которые не ограничены в средствах, как правило, предпочитают поручить все работы профессиональным строителям. Однако подобрать крепление для радиаторов отопления и провести их установку можно самостоятельно. О том, какими бывают крепления для батарей и какова последовательность монтажных работ, расскажем далее в статье.
Требования СНиПа
Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.
Приведем основные нормативы:
- Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
- Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
- Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
- Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
- Между подоконником и батареей также должен быть зазор – не менее 50 мм.
- Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
- Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
- Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.
Обратите внимание, что для снижения теплопотерь в результате бессмысленного прогрева внешней стены, рекомендуется размещать за радиатором теплоизолирующий фольгированный материал. Он перенаправит тепловые волны внутрь помещения.
Радиаторные кронштейны
В настоящее время в продаже можно встретить самые разнообразные виды кронштейнов для крепления отопительных батарей. Различие между ними состоит не только во внешнем виде, массе и степени теплоотдачи, но и в том, что каждый вариант предназначен для конкретного вида радиаторов.
Крепежи для чугунных батарей
Довольно популярные в настоящее время чугунные радиаторы отличаются большим весом, поэтому подставка под чугунную батарею должна быть достаточно надежной, чтобы выдержать такую нагрузку. Как правило, для чугунных радиаторов используются металлические штыри, изогнутые по форме секции.
Технология монтажа в данном случае достаточно проста. Сначала в кирпиче высверливают отверстие нужного диаметра, затем в него вставляют дюбель и завинчивают крепежный штырь. Если необходимо закрепить кронштейн в железобетонной стене, технология будет несколько отличаться.
Поскольку в плите из железобетона достаточно сложно сделать отверстие большой глубины, крепежный штырь фиксируют на небольшой металлической пластине. Она крепится к плите в четырех точках, но на меньшей глубине. Надежность такого крепления в обоих вариантах примерно одинакова.
Подставка под чугунный радиатор иногда представляет собой монтажную планку с двумя точками опоры. Такой крепежный элемент фиксируется на стене таким образом, чтобы на верхний и нижний кронштейн приходился примерно одинаковый вес радиатора. В продаже можно встретить планки с кронштейнами, зафиксированными на определенном расстоянии, а также с регулируемыми элементами.
Довольно часто для чугунных батарей применяют напольные крепежные стойки. Так же, как и вертикальные планки, стойки бывают монолитными и регулируемыми.
Обратите внимание, что закрепить батарею на стойке можно двумя способами. Стандартный вариант – это крепление с помощью металлической скобы. В некоторых моделях для крепления применяется гибкая цепь из нескольких звеньев.
Стоит отметить, что маркировка на креплениях для чугунных радиаторов указывает, что они усилены. Эту информацию необходимо учитывать при выборе крепежных кронштейнов.
Крепления для стальных радиаторов
Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.
Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.
Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.
Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.
Фиксация биметаллических и алюминиевых батарей
Если говорить о массе биметаллических и алюминиевых радиаторов, то по данному параметру они практически идентичны. Следовательно, кронштейн для биметаллического радиатора с успехом может быть использован для крепления алюминиевой батареи.
Крепежный элемент данного типа практически не отличается от подставки под батарею отопления из чугуна. Единственная разница состоит лишь в меньшей несущей способности. Как правило, такие фиксаторы представляют собой универсальные уголки, одна сторона которых закреплена на стене, а другая – содержит углубления с обеих сторон. Такая конфигурация позволяет монтировать подобные крепежи в любом направлении.
Примечательно, что биметаллические и алюминиевые батареи изначально не предусматривают возможность напольного монтажа. Тем не менее, крепление радиаторов к таким поверхностям, как стекло, гипсокартон или сэндвич панели, невозможно. В таком случае используется напольный кронштейн для алюминиевых радиаторов, аналогичный стойкам для чугунных батарей.
Технология работы
Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.
Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.
Обратите внимание, что многие опытные слесари советуют производить замену радиаторов как раз в условиях работающего центрального отопления. Делается это потому, что при подаче теплоносителя в контур под давлением можно сразу проверить работоспособность радиатора – если монтаж был выполнен некорректно, возникнут течи.
От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.
Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.
В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.
Итоги
Каждый тип отопительных радиаторов предполагает использование специальных креплений. В некоторых случаях они поставляются в комплекте с батареей. Однако зачастую они сложны в монтаже и не отличаются высоким качеством. Поэтому рекомендуется убедиться в надежности креплений и, в случае необходимости, приобрести теперь современные и качественные изделия отдельно, даже если они дороже.
Кронштейны для радиаторов отопления — Вентиляция, кондиционирование и отопление
Для получения качественного результата монтаж радиаторов отопления ведется по заранее намеченному плану. Монтаж продумывается после выбора отопительного устройства. По известным показателям веса и размеров подбираются крепежные элементы. Также на способ крепления влияет несущая способность стен. Приблизительно она определяется по материалу и состоянию стен.
Способ монтажа зависит от вида отопительной системы. В высотных многоквартирных домах используется однотрубная система отопления. Такое строение предполагает движение воды по радиаторам сверху вниз. Нагретая вода перемещается под действием силы тяжести.
Пример установленных радиаторов отопления
Преимуществами этой системы выступает простота и дешевизна, а недостатками – снижение температуры воды на нижних этажах. Также невозможно регулировать интенсивность работы радиаторов без помощи дополнительных элементов – при закрытии входа в отопительное устройство вода перестанет попадать в устройства, расположенные ниже.
Двухтрубная система более совершенная. В ней горячая вода движется по одной трубе, а остывавшая уходит по другой. Радиаторы подключаются к системам параллельно, что позволяет выключить при необходимости любое количество элементов. Двухтрубная система применяется в коттеджах и малоэтажных домах. Эта система дает возможность установить одинаковую температуру во всех комнатах дома.
Главное правило при выборе крепежных элементов – они должны быть выполнены из того же материала, из которого изготовлен радиатор.
Современные радиаторы производятся из чугуна, стали, алюминия и комбинации нескольких металлов.
Крепление чугунных отопительных радиаторов
Чугунные радиаторы обладают наибольшим весом. Поэтому для их монтажа используются крепления, имеющие достаточные размеры, чтобы выдержать значительный вес конструкции. Также для крепления чугунных устройств рекомендуется использовать регулируемые кронштейны, которые позволяют изменять расстояние между стеной и радиатором.
Кронштейны для чугунных радиаторов
Затруднительна установка таких радиаторов на деревянные и гипсокартоновые стены из-за низкой несущей способности этих материалов. Поэтому в таких случаях под радиатором размещается подставка, которая принимает на себя большую часть веса изделия. При помощи напольного крепления конструкция становится более безопасной, исчезает опасность обрушения или повреждения несущей стены.
Для чугунных и стальных батарей выпускаются крепежные элементы в виде крюков.
Такие кронштейны для радиаторов отопления продаются в комплекте с дюбелями. Установка данных кронштейнов стандартная – в стене сверлится отверстие, в которое вставляется пластиковый элемент. Шурупы продеваются в пластину кронштейна и затягиваются.
Монтаж стальных отопительных радиаторов
Стальные радиаторы могут иметь трубчатую и панельную конструкцию. Крепление радиаторов разной конструкции различается. Для крепления панельных радиаторов к их задней стенке привирают скобы, которыми устройство вешается на кронштейны. Количество скоб зависит от размеров радиатора, она находится в пределах 4 – 10 штук.
Кронштейн для панельных радиаторов
Кронштейн крепления радиатора необходимо разместить крайне точно, особенно по вертикальной оси – попасть большим количеством скоб на крючки проблематично. Также требуется высокое качество опорной стены.
Другим вариантом крепления является комбинация из скоб и напольных упоров.
Кронштейн напольный для радиаторов отопления будет жестко закреплять устройство в горизонтальной плоскости.
Кронштейны для напольных радиаторов
Существуют и варианты для быстрого крепления радиаторов. Такие кронштейны представляют собой планки, имеющие фиксирующие пластиковые элементы с обеих сторон. Крепеж на таких элементах производится без использования скоб.
Крепеж трубчатых стальных радиаторов выполняется похожим образом. Монтаж может выполняться крючками, только другого размера. Часто такие крючки имеют пластиковые накладки.
Также для трубных радиаторов используется специальный кронштейн SMB.
Кронштейн для трубчатых радиаторов SMB
Он представляет собой полосу стали, имеющую пластиковые фиксаторы. Снизу располагается полочка, выступающая опорой для радиатора. Такие крепления используются для устройств, масса которых в рабочем состоянии не превышает 100 кг – во время работы радиатор наполняется, и его масса значительно возрастает. Достоинством этих кронштейнов является быстрый крепеж.
Кронштейн обхватывает трубу, сигналом об эффективном крепеже является щелчок.
Установка алюминиевых и биметаллических отопительных радиаторов
Радиаторы этого типа имеют небольшой вес, что упрощает их монтаж. Для решения вопроса, как повесить радиатор отопления на кронштейны, используются крепежные элементы с фиксированной длиной. Такие крепления можно размещать на многих стенах, не использую нижних подпорок.
Кронштейн для алюминиевых и биметаллических радиаторов
Цена кронштейна для радиатора также более низкая, чем для стальных и чугунных систем.
Для крепления алюминиевых и биметаллических радиаторов используются уголковые кронштейны. Некоторые из них имеют выемки под коллекторы, что позволяет крепить их с обеих сторон. Существуют и напольные стойки, которые сначала фиксируются на полу, а затем на них устанавливаются отопительные приборы. Стойки могут стать отличным решением в тех случаях, когда стены не могут выдержать даже небольшой вес алюминиевого или биметаллического радиатора.
Способы подключения радиаторов
Различают такие способы подключения радиаторов отопления:
- Боковое. Наиболее распространенное. Подводящая труба подключается сверху, отводящая – снизу с той же стороны. Если подача воды ведется снизу, то мощность снижается на 7%.
- Диагональное. Применяется для радиаторов большой длины. Подводящая и отводящая трубы располагаются с разных сторон, что обеспечивает движение воды по всей длине радиатора.
- Нижнее. Подводящая и отводящая трубы располагаются снизу с разных сторон радиатора. Применяется только в тех случаях, когда нет возможности подключения по-другому из-за падения мощности на 10%.
Монтажные комплектующие для радиаторов TENRAD
Монтажные комплектующие TENRAD обеспечивают подключение биметаллических, алюминиевых радиаторов с внутренней присоединительной резьбой в коллекторах секций размером 1″, настенное либо напольное крепление отопительных приборов, удаление из них газов, сборку секций.
Предлагаемые футорки (переходники), кронштейны, радиаторные заглушки производятся из оцинкованной стали, окрашены эпоксидной эмалью (цвет – белый, RAL 9010), самоуплотняющиеся пробки для переходников выполнены из сантехнической латуни CW614N с никелевым и последующим эмалевым покрытием. Допустимые для затяжки стальных футорок и латунных пробок моменты составляют 25 и 20 Н•м, соответственно.
Комплектующие рассчитаны на применение в системах, где теплоносителем служит вода либо незамерзающие растворы гликоля. Максимальные рабочие параметры определяются материалом уплотняющих прокладок (паронит/силикон).
Комплект для монтажа радиаторов отопления TENRAD без кронштейнов
Паспорт
Варианты подключения
В комплект входят: левые, правые футорки с прокладками, пробка для футорки, ручной воздухоотводчик (обе позиции – самоуплотняющиеся), ключ для спуска воздуха. Элементы рассчитаны на рабочее давление до 16 бар.
Комплект для монтажа радиаторов отопления TENRAD с двумя кронштейнами
Паспорт
Варианты подключения
В комплект входят: левые, правые футорки с прокладками, пробка для футорки, ручной воздухоотводчик (обе позиции – самоуплотняющиеся), ключ для спуска воздуха, два анкерных кронштейна с дюбелями для настенного крепления радиатора. Элементы рассчитаны на рабочее давление до 16 бар.
Исполнения комплекта: с диаметром присоединений 1/2 и 3/4″.
Комплект для монтажа радиаторов отопления TENRAD с тремя кронштейнами
Паспорт
Состав комплекта
Варианты подключения
В комплект входят: левые, правые футорки с прокладками, пробка для футорки, ручной воздухоотводчик (обе позиции – самоуплотняющиеся), ключ для спуска воздуха, три анкерных кронштейна с дюбелями для настенного крепления радиатора. Элементы рассчитаны на рабочее давление до 16 бар.
Размер | Вес, г | Количество | |
Упаковка, шт | Коробка, шт | ||
1/2″ | 640 | 1 | 16 |
3/4″ | 575 | 1 | 16 |
Инструмент для радиаторов
Ключ для пробок и переходников TENRAD | |
Ключ для ручного воздухоотводчика TENRAD | |
Ключ радиаторный (для сборки радиаторов) TENRAD | |
Ключ радиаторный (для сборки радиаторов) российского производства |
Комплектующие для радиаторов
Кронштейны для радиаторов
Кронштейн TENRAD для напольного крепления секционного радиатора | |
Кронштейн для напольного крепления радиатора 100 мм | |
Кронштейн для радиатора с дюбелем белый 7 х 180 мм | |
Кронштейн для радиатора универсальный белый |
Розничный прайс-лист Наверх
Напольные кронштейны для биметаллических радиаторов.
Кронштейны для радиаторовЕсли вы планируете устанавливать батареи отопления самостоятельно, то одним из важных вопросов, которые следует изучить перед тем, как приступить к делу, является методика надежного крепления радиаторов отопления к стене. От того, насколько правильно вы выберете крепеж и произведете монтажные работы, зависит спокойствие вас и ваших соседей на долгие годы.
Стоит ли брать на самостоятельную установку радиаторов
- Установка радиатора требует определенного времени даже у умельцев.Если у вас нет опыта, потребуется гораздо больше времени. А на время работы необходимо выключить отопление по всему стояку. Хотя, конечно, можно все перенести на лето, когда в системе нет охлаждающей жидкости.
- Помимо времени, как мы уже сказали, требуется опыт. — Это очень ответственное дело. Необходимо немного подтянуть или потянуть одно из соединений, и через некоторое время оно может потерять герметичность. Вы наполните горячей водой не только себя, но и своих соседей.
- Также очень важно правильно прикрепить аккумулятор к стене. Об этом и поговорим дальше.
Справедливости ради следует отметить, что все вышесказанное относится к выполнению работы в собственном доме. Но в этом случае весь ущерб будет касаться только вас, поэтому степень ответственности все же несколько меньше.
Настенное крепление
В подавляющем большинстве случаев радиаторы отопления крепятся к стене. Их устанавливают под окном, чтобы создать тепловую завесу для потока холодного воздуха, проходящего через остекление.
Настенный монтаж радиатора должен производиться с учетом его веса и материала стен.
Самыми тяжелыми являются чугунные батареи. Их можно повесить на кирпичную или бетонную стену с помощью стандартных дюбелей, но в случае деревянной или гипсокартонной поверхности необходимо предусмотреть специальное основание для пола. Он должен выдерживать основную нагрузку, а настенный кронштейн в этом случае нужен только для удержания кожуха радиатора в вертикальном положении.
Не менее тщательно нужно выбирать крепеж для биметаллических радиаторов.Хотя они немного легче чугунных, нагрузка на поверхность стены может создавать весьма внушительные. В зависимости от веса радиатора также может потребоваться опорный элемент для пола.
Но алюминиевые радиаторы достаточно легкие, поэтому их можно прикрепить к любой стене.
По сути, настенное крепление радиатора ничем не отличается, например, от установки кронштейна под плоский телевизор — требования к подбору типа используемых материалов такие же.
Наряд на работу
Прежде всего необходимо разметить поверхность стены и определить место, где будет установлен каждый кронштейн.Требования к размещению радиаторов следующие:
- расстояние от радиатора до подоконника и плоскости пола не менее 10 см;
- расстояние от стены до задней поверхности корпуса не менее 5 см;
- необходимо предусмотреть небольшой наклон по горизонтали, чтобы в верхней части не скапливались пузырьки воздуха; Пробки радиатора отопления
- должны находиться на уровне установки патрубков теплоносителя.
Количество точек крепления зависит от размера аккумулятора.Если количество секций не больше шести, то в кирпичной или бетонной стене достаточно закрепить один кронштейн снизу и два сверху. Для радиаторов большего размера количество точек лучше увеличивать по одной в каждом ряду.
После разметки всех точек необходимо просверлить отверстие под дюбели, установить все крепления и закрепить каждую скобу.
После всех операций надежность крепления лучше проверить, приложив ко всем держателям усилие, равное весу радиатора.Кронштейн не должен двигаться в любом из направлений и не должен прогибаться под действием приложенной нагрузки.
При использовании напольного основания требования к жесткости монтажа стеновых элементов несколько ниже — в этом случае они выполняют вспомогательную функцию.
После проверки можно повесить радиатор на несъемные держатели и произвести соединения для труб теплотрассы.
Напольный монтаж
Напольный монтаж радиаторов встречается гораздо реже и может быть вызван несколькими причинами:
- на стене нет ниши необходимого размера.Например, в комнате большое окно, под которым не хватает места для радиатора;
- по эстетическим соображениям. Особенности использованных дизайнерских радиаторов или общая стилистика оформления помещения могут потребовать установки батареи на ножках или на специальной напольной тумбе.
Напольный монтаж имеет ряд преимуществ, в том числе скорость, надежность и возможность установки любых, в том числе самых тяжелых, типов радиаторов.
Процесс крепления радиатора к полу не слишком отличается от настенного.Поскольку пол изначально представляет собой твердую и твердую поверхность, проблем с выбором материалов здесь нет — можно использовать стандартные крепежи.
Единственное исключение — деревянные полы в загородных домах, в таких случаях для особо тяжелых радиаторов лучше перестраховаться и постараться использовать хотя бы один настенный кронштейн, чтобы снизить нагрузку на бревна.
Перед установкой радиатора необходимо разметить место под каждым напольным кронштейном, а затем с помощью крепежа надежно закрепить все держатели на поверхности пола.Если радиатор имеет небольшой вес, то вместо массивных кронштейнов в нем могут быть небольшие ножки, которые монтируются таким же образом.
Теперь осталось только аккуратно закрепить корпус радиатора на установленных элементах и подключить необходимые коммуникации.
Помните, что все резьбовые соединения должны выполняться с определенным усилием, превышение которого опасно. Поэтому лучше заранее запастись динамометрическим ключом и найти соответствующие значения моментов затяжки в инструкции.
Самостоятельная замена батарей отопления позволит не только сэкономить определенную сумму денег, но и получить полную уверенность в надежности и качестве своей системы отопления. Но для того, чтобы его дальнейшая эксплуатация не приносила лишних ажиотажей, к вопросу монтажа радиаторов лучше подойти с максимальной внимательностью и аккуратностью.
Напоследок предлагаем вам ознакомиться с видео, в котором подробно описан процесс подготовки радиатора к установке, а также его крепления к стене:
В процессе монтажа системы отопления помещения немаловажным фактором является надежное крепление радиаторов отопления к поверхности стены.
Благополучие и спокойствие не только домовладельцев, но зачастую и соседей, во многом зависит от правильного и надежного крепления отопительных приборов.
Если радиаторы отопления, а также подводящие трубы закреплены с недостаточной надежностью, в процессе эксплуатации может произойти разгерметизация стыков и стыков, что приведет к протечкам и выходу из строя системы отопления.
Комплектующие для монтажа радиаторов
Подбирается наиболее подходящий способ крепления радиаторов отопления к поверхности стены с учетом их технических параметров — веса, габаритов — а также с учетом места, где они предполагается установить.
Наиболее приемлемой является схема, при которой радиаторы отопления монтируются под подоконником, но бывают ситуации, когда монтаж отопительного прибора необходимо производить на поверхности пола. Учитывая способ крепления батареи отопления, выбирается тип необходимого приспособления. В каталоге нашего интернет-магазина представлен широкий выбор систем крепления и комплектующих для различных типов радиаторных установок.
Для установки радиатора используются элементы, соответствующие виду металла, из которого изготовлен нагревательный прибор.Современные производители выпускают радиаторы из алюминия, чугуна или стали. Такие радиаторы обладают хорошим отводом тепла и длительным сроком службы.
Монтаж радиаторов из алюминиевых сплавов самый простой, так как они имеют наименьший вес. Для этого используйте кронштейны для установки алюминиевых радиаторов. Такие кронштейны выпускаются фиксированной длины.
Монтаж стальных радиаторов отопления отличается тем, что их необходимо крепить с высокой степенью надежности, так как при большом количестве секций они создают достаточно заметную нагрузку на конструкцию стены.
Среди всех отопительных приборов наибольший вес имеют чугунные радиаторы, поэтому для их крепления используются специальные детали, выдерживающие достаточный вес без деформации. Кроме того, крепление для таких радиаторов позволяет регулировать расстояние между батареей и стеной.
Установка радиатора отопления на поверхность пола может быть связана с конструктивными или планировочными особенностями конструкции. Такое крепление проводится и в тех случаях, когда размер окон достаточно большой, тогда радиатор устанавливается на специальный постамент или на ножки.
При таком способе установки чаще всего используются алюминиевые радиаторы. Так как они легкие по весу и красиво смотрятся.
Наши предложения
Правильная и эффективная работа этих устройств, а также продолжительность их эксплуатации во многом зависят от качества деталей для монтажа радиаторов отопления. Поэтому к выбору комплектующих для радиаторов нужно отнестись со всей серьезностью, выбирать проверенные и надежные крепления известных производителей.В нашем интернет-магазине в Москве представлен широкий выбор подобных товаров от различных производителей.
Если вы планируете покупать комплектующие для радиаторов и конвекторов, необходимо помнить, что на такой продукции лучше не экономить. Купив качественный радиатор для отопления и приобретя некачественный и неподходящий крепеж, можно значительно сократить срок эксплуатации всей системы отопления.
Для определенных типов радиаторов отопления и конвекторов необходимо приобрести определенный тип компонента.
Если у вас возникли сомнения в правильности выбора, вы можете позвонить нашим специалистам, которые окажут вам посильную помощь и посоветуют в правильном выборе комплектующих. Гарантируем качество товара и его доставку в любую точку.
Одним из важных моментов монтажа элементов систем отопления является установка батареи на стене. На первый взгляд элементарные вопросы — как и как закрепить это устройство на вертикальной поверхности, не столь однозначны и поэтому заслуживают особого внимания.Об этом мы и поговорим в этой статье.
Монтаж радиатора
Инструкции по подключению устройств к системе трубопроводов и крепления радиаторов отопления к стене зависят одинаково:
- Тип батареи выбран для отопления.
- Материал, из которого возводятся несущие стены , потому что именно на них в большинстве случаев крепятся эти изделия.
Тем, кто решил заняться созданием системы отопления своими руками, стоит досконально разобраться в этом вопросе.
Виды отопительных приборов и особенности их установки
Классическое крепление батарей осуществляется на стене под окнами для создания термобарьера для прохладного воздуха, выходящего из остекления. Выбор типа крепления осуществляется с учетом массы того или иного нагревательного изделия.
Чугунные модели
Чугунные батареи — самые тяжелые из всех известных отопительных приборов.
Более того, они обладают рядом неоспоримых преимуществ, объясняющих популярность чугунных отопительных изделий:
- Толстостенные секции такого агрегата хорошо удерживают тепло и довольно долго отдают его в помещение. даже при отключенной подаче охлаждающей жидкости.
- Чугун обладает высокой устойчивостью к коррозии, поэтому радиаторы из этого материала максимально долговечны.
К недостаткам чугунных приборов можно отнести большой вес и значительную массивность. Однако современные производители научились делать из этого материала довольно нарядные изделия, не только качественно утепляющие комнату, но имеющие эстетически привлекательные формы.
Крепление чугунных радиаторов отопления к стене выполняется различными способами:
- Для стен из кирпича, шлакоблока, бетона возможно крепление с помощью простых скоб или гнутых шпилек из толстого металла на простые дюбели.
- Для деревянных стен и конструкций из гипсокартона необходимо соорудить основание перекрытия, которое будет нести основную нагрузку. А крепление чугунных радиаторов отопления к стене будет выполнять опорную функцию.
Для работы по установке обогревателя вам потребуются:
- Дрель или перфоратор с насадками, соответствующими материалу стены.
- Строительный уровень.
- Кронштейны.
- Дюбели.
Правила крепления радиатора отопления к стене общие для всех типов приборов:
- Расстояние от верха прибора до подоконника около 100 мм.
- От пола до нижней поверхности аккумуляторной батареи -100-120 мм (особенно это важно в тех случаях, когда у вас «скрупулезное» напольное покрытие).
- От стены до АКБ 30-50 мм.
Важно!
При изменении этих параметров теплоотдача нагревательного устройства значительно снижается.
- Количество креплений рассчитывается в соответствии с размерами аккумулятора (минимум два крепления вверху и одно поддерживающее внизу). Это для шестисекционного радиатора, устанавливаемого на бетонную или кирпичную поверхность.
- У секционных устройств кронштейны располагаются между секциями.
- Разметка для креплений осуществляется с соблюдением вертикали и горизонтали будущего изделия (используйте уровень).
Внимание!
Необходимо предусмотреть небольшой горизонтальный уклон, чтобы предотвратить скопление пузырьков воздуха в верхней части изделия.
- Убедитесь, что входные отверстия аккумуляторной батареи расположены в соответствии с теплотрассой.
Инструкция по рабочему процессу очень проста, так что сделать эту работу своими руками сможет любой желающий:
- Разметка точек крепления АКБ производится простым карандашом с помощью строительного уровня и линейки.
- Далее в обозначенных местах сверлятся отверстия нужного диаметра.
- В них вставляются дюбеля, в которые затем вкручиваются кронштейны, они должны быть надежно закреплены (закреплены).
- Пора попробовать аккум. Если соблюдаются все правила крепления устройства, и он хорошо установлен на креплениях без катушек, можно продолжить крепление радиатора к стене — закрепить с помощью.
Стальные радиаторы
Стальные обогреватели:
- Намного менее массивные, что значительно облегчает их установку.
- Они очень быстро нагреваются и начинают процесс теплоотдачи.
Батареи стальные секционные и панельные. Секционные модели навешивают, как и их чугунные аналоги, с той лишь разницей, что кронштейн для крепления радиатора к стене менее мощный.
Для крепления панельных изделий к задней стенке привариваются кронштейны, которые навешиваются на кронштейны. Количество скоб зависит от размера панели (не менее четырех).
Совет!
Маркировка для должна быть выполнена с особой точностью, чтобы приваренные скобы легко ударяли по установленным скобам.
Кроме того, поверхность стены должна быть идеально ровной.
При небольшой массе крепление радиаторов отопления к стене можно облегчить и выполнить с помощью набора специальных скоб и упоров. При таком способе верхние петли устройства навешиваются на кронштейны, а нижние фиксируются в устройстве, которое упирается либо в пол, либо в стену (чаще).
Примечание!
Таким способом радиаторы отопления лучше крепить к стене из газобетона.
Алюминиевые радиаторы
Эстетичные и аккуратные алюминиевые модели:
- У них красивый внешний вид.
- Очень небольшая масса, позволяющая быстро и легко прикрепить алюминиевые радиаторы к стене.
- Рассчитан на рабочее давление в системе до 20 бар.
- Отличаются максимальной скоростью теплоотдачи.
К сожалению, алюминиевые нагревательные приборы подвержены коррозии и быстро разрушаются при стыках с другими металлами.
Биметаллические радиаторы
Поистине универсальный тип радиаторов — это биметаллические отопительные приборы:
- Сочетание лучших качеств стальных и алюминиевых батарей.
- Биметаллические радиаторы отопления крепятся к стене легко и просто.
- Стальная внутренняя поверхность изделия снижает риск повреждения из-за коррозии.
- Биметаллические радиаторы предназначены для оптимального уровня давления в тепловых сетях.
Интересно!
При выборе отопительных приборов профессионалы советуют отдавать предпочтение биметаллическим изделиям.
Перед креплением биметаллического радиатора к стене производится разметка в соответствии с габаритами устройства. Крепление к каменным и бетонным стенам осуществляется на кронштейнах по аналогии с описанной выше технологией.
Для конструкций из гипсокартона и других легких материалов нужно использовать двухсторонний крепеж.
Если у вас все еще есть сомнения в надежности крепления радиаторов к стенам, чтобы они не провисали под собственным весом, приобретите и установите напольные стойки.Они помогут распределить массу устройства и частично снять нагрузку с настенных креплений.
Выход
Теперь вы знаете, как без труда закрепить радиатор отопления на стене, если, конечно, у вас нет всех необходимых для этого инструментов. Но это не проблема, так как есть магазины, которые предоставляют инструменты в аренду, если вы не хотите покупать молоток, и все же без него не обойтись.
Стоимость услуги невысока, и вы легко справитесь с задачей за пару дней. В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.
Порядок установки радиаторов не зависит от их типа: правила остаются прежними, меняется только оборудование. Если предполагается установка под окном, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не менее 60-100 мм, до стены — 30-50 мм. Также необходимо определиться с количеством и месторасположением крепежа.
Количество скоб (крючков) на батарею зависит от ее длины. Если секций мало — до 8-10 штук, то требуется два держателя вверху, и минимум еще один внизу. Если секций больше 10, устанавливают три опоры сверху и две снизу. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых количество креплений увеличивается: один держатель добавляется сверху, а другой снизу.
Маркировка мест установки кронштейна
Так как радиатор лучше ставить строго посередине оконного проема, найдите на стене середину, проведите вертикальную линию. После этого есть два варианта: нижней разводкой провести горизонтальную линию, которая отметит верхний край установленного радиатора. При замене радиатора с боковым подключением важно расположение подающих труб. Поэтому в этом случае мы проводим горизонтальную линию, идущую от верхней (обычно подающей) трубы.
Измерьте расстояние между фиксаторами аккумулятора и отложите их относительно начерченных линий. Иногда приходится прикреплять крепежи и так измерять: это зависит от типа утеплителя и типа используемых кронштейнов или держателей.
Чтобы закрепить радиатор, важно правильно выбрать крепеж. Существует большое количество кронштейнов, предназначенных для разных типов радиаторов.
Крепеж для чугунных аккумуляторов
Поскольку это самые тяжелые отопительные приборы, держатели для них самые массивные: они должны годами выдерживать значительный вес. Это могут быть одиночные или изогнутые штифты, прикрепленные к перекладине. В любом случае, при изготовлении креплений для чугунных аккумуляторов используют металл большей толщины. В прайсах обычно идет с добавлением «усиленный». Они могут быть окрашены (стандартный цвет белый) или нет. Некоторые производители заказывают краску желаемого цвета (при заказе радиатора уточняйте тип светильника и его цвет).
Крепеж для стальных радиаторов
В этой группе есть два разных типа: трубчатые и панельные радиаторы. У них другой дизайн, соответственно другое крепление.
В кронштейны привариваются задние стенки, с помощью которых они навешиваются на кронштейны.Форма у этого вида застежки разная: она разработана специально для скоб.
При установке панельных радиаторов необходимо строго следить за вертикальным положением кронштейнов. Требуется высокая точность: четыре или шесть скоб должны точно попадать на крючки. Также важно, чтобы стена была идеально ровной и гладкой. Вообще, с помощью обычных кронштейнов повесить панельные радиаторы довольно сложно. С другими типами держателей работать проще.
Поскольку масса утеплителя небольшая, достаточно закрепить его на верхних кронштейнах, в нижних установить упоры, которые будут задавать ему направление в горизонтальной плоскости. К стене они не крепятся, а крючки цепляются за кронштейн и просто упираются в стену. Для надежности часть, которая обращена к стене, расширяют.
Также имеются специальные монтажные пластины для облегчения установки. Они представляют собой полоску металла с пластиковыми зажимами вверху и внизу.При использовании этого крепления кронштейны на задней панели не нужны. Ремешки крепятся к стене, в них вставляется радиатор, который держится на пластиковых крючках.
Крепление для трубчатых радиаторов аналогично секционному: такие же крючки, только другого размера, часто с пластиковыми накладками.
Также есть специальное приспособление с захватами для трубок SMB. Это полоса из стали с пластиковыми фиксаторами и полкой внизу, которая служит опорой для радиатора.Эту монтажную пластину можно использовать, если масса залитого водой устройства не превышает 100 кг. Установка проста: поставить аккумулятор на полку, верхний край приблизить к защелкам. Хватают ближайшую трубку, слышен щелчок. Радиатор установлен, можно подключать подводящие трубы.
Есть второй вариант быстрого монтажа: крепеж СВД. Он состоит из двух частей. Один крепится к радиатору, второй к стене. Затем они соединяются между собой и фиксируются стальной петлей.
Другой тип держателей для трубчатых моделей: две части, одна крепится к стене, вторая — к трубе. Между собой стянуты хомутом
. Напольное крепление для трубчатых радиаторов бывает нескольких типов: трубчатые опоры, приваренные на заводе, или стойки с крючками. На такие стойки вешают радиаторы, а сами стойки крепят к полу.
Сводка
Кронштейны для радиаторов бывают различных типов и типов: для настенного и напольного монтажа.Стандартные, которые идут в комплекте, надежны, но с ними сложнее работать. Доски и приспособления для быстрой установки экономят время, но стоят дорого.
Кронштейны для радиаторов ТВЭК — Это, прежде всего, качество, проверенное временем. Конструкторский отдел компании, следя за новыми разработками производителей радиаторов и комплектующих, постоянно разрабатывает обновленные или новые серии кронштейнов. При изготовлении кронштейнов учитываются все нюансы, будь то недоработки литья радиаторов от производителя, возможно, размещение радиаторов в неудобных для установки помещениях, либо нестандартная цветовая гамма корпуса. интерьер.Для изготовления кронштейнов используются только сертифицированные материалы, обеспечивающие надежность и долговечность. Ассортимент кронштейнов ТВЭК очень разнообразен, можно подобрать крепеж для всех типов радиаторов отопления. Кронштейны для радиаторов, заглушки, ниппели, прокладки и т.д. Не менее важно при выборе радиатора. Одним из важных моментов при покупке радиатора является правильный выбор кронштейнов, на которых крепится изделие. При этом учитывается вес радиатора и его расстояние от стены.Например, если предполагается установка на полу, то в этом случае уже используется специальный агрегат.
Кронштейны ТВЭК для надежного крепления любых радиаторов
Менеджеры Тех-Тепло Мск помогут выбрать подходящую модель кронштейнов для монтажа ваших отопительных приборов. С помощью кронштейнов ТВЭК можно осуществить как напольный, так и настенный монтаж радиатора отопления.
Китайский производитель теплообменников для бассейнов, Титановые теплообменники для бассейнов, поставщик охладителей моторного масла
Новый продукт
Цена FOB: 100-200 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100-200 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100-200 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасЦена FOB: 100-500 долларов США / Кусок
Мин. Заказ: 1 кусок
Связаться сейчасЦена FOB: 100-500 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасЦена FOB: 5-20 долларов США / Кусок
Мин.Заказ: 100 штук
Связаться сейчасЦена FOB: 5-20 долларов США / Кусок
Мин. Заказ: 100 штук
Связаться сейчасЦена FOB: 1-5 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 1-5 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 200-300 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100-200 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасБассейновые теплообменники
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасЦена FOB: 100–1000 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасЦена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасВидео
Цена FOB: 60-200 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–2000 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 60–2000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 60-200 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 60–2000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасТеплообменник и труба PEX
Цена FOB: 100–3000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100–3000 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100–2000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100–2000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100-200 долларов США / Кусок
Мин.Заказ: 5 кусков
Связаться сейчасЦена FOB: 100-200 долларов США / Кусок
Мин.Заказ: 5 кусков
Связаться сейчасЦена FOB: 100-200 долларов США / Кусок
Мин. Заказ: 5 кусков
Связаться сейчасЦена FOB: 100-200 долларов США / Кусок
Мин.Заказ: 5 кусков
Связаться сейчасМасляный радиатор
Видео
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасВидео
Цена FOB: 100–1000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 300–1000 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасЦена FOB: 300–1000 долларов США / Кусок
Мин. Заказ: 1 кусок
Связаться сейчасЦена FOB: 300–1000 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасЦена FOB: 500–1000 долларов США / Кусок
Мин.Заказ: 1 кусок
Связаться сейчасЦена FOB: 100–5000 долларов США / Кусок
Мин. Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100–5000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасЦена FOB: 100–5000 долларов США / Кусок
Мин.Заказ: 10 кусочков
Связаться сейчасПрофиль компании
{{util. each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}} Информация с пометкой «» проверена SGSLinan Beta Mechanical & Electrical Co., Ltd. специализируется на производстве, проектировании и продаже теплообменников и маслоохладителей для промышленного и коммерческого применения.Мы экспортируем теплообменники с 2007 года. Ценный опыт, накопленный в области сварки и материалов, позволил нам создать исключительно надежные теплообменники для наземных целей, включая обогрев плавательных бассейнов, охлаждение воды и холодного масла, охлаждение и обогрев судов, ОВК и охлаждение, рекуперацию отработанного тепла. приложения и …
Настенный радиатор, настенный радиатор Поставщики и производители на Alibaba.
com Если вы пытаетесь купить. Настенный радиатор по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Настенный радиатор , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. Настенный радиатор Поставщики и оптовые торговцы обеспечивают превосходное качество и стабильную работу. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.Многочисленные типы. Настенный радиатор , продаваемый здесь, изготовлен из прочных и жестких материалов, таких как металл, АБС и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Настенный радиатор усовершенствован и эффективно контролирует окружающую среду в вашей комнате. Эти. Настенный радиатор работает с температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.
Alibaba.com имеет несколько функций. Настенный радиатор различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Настенный радиатор Доступны также с мощными компрессорами различной мощности. Выберите из этих мощных. Настенный радиатор для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.
Исследуйте различные особенности. Настенный радиатор варианты покупки этих продуктов в рамках вашего бюджета и экономии денег при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.
биметаллический радиатор отопления, биметаллический радиатор отопления Поставщики и производители на Alibaba.com
Если вы пытаетесь купить. Биметаллический радиатор отопления по самым выгодным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Биметаллический радиатор отопления , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. биметаллический радиатор отопления поставщики и оптовые торговцы, гарантирующие превосходное качество и постоянную производительность. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.Многочисленные типы. Биметаллический радиатор отопления , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС-пластик и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Биметаллический радиатор отопления усовершенствован и эффективен в управлении окружающей средой в вашей комнате. Эти. Биметаллический радиатор отопления работает над температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.
Alibaba.com имеет несколько функций. Биметаллический радиатор отопления различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Биметаллические радиаторы отопления также оснащены мощными компрессорами различной мощности. Выберите из этих мощных. биметаллический радиатор отопления для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, отопления и охлаждения.
Исследуйте различные особенности. биметаллический радиатор отопления варианты приобрести эти продукты в рамках вашего бюджета и сэкономить деньги при покупке. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.
Биметаллический настенный алюминиевый нагреватель для радиатора отопления, 11000 БТЕ, 4 гидро теплицы — EconoSuperStore
Предложение 65, официально являющееся Законом о безопасности питьевой воды и токсичных веществ от 1986 года, представляет собой закон, который требует, чтобы потребители Калифорнии предупреждали, когда они могут подвергнуться воздействию химикатов, которые в Калифорнии определены как вызывающие рак или репродуктивную токсичность.Предупреждения призваны помочь потребителям из Калифорнии принять информированное решение о воздействии этих химикатов на продукты, которые они используют. Калифорнийское управление по оценке рисков для здоровья в окружающей среде (OEHHA) управляет программой Proposition 65 и публикует перечисленные химические вещества, которые включают более 850 химикатов. В августе 2016 года OEHHA приняло новые правила, вступившие в силу 30 августа 2018 года, которые изменяют информацию, требуемую в предупреждениях Предложения 65.
Для наших продуктов мы делаем следующее предупреждение:
ВНИМАНИЕ! Этот продукт содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.
Продукты
Калифорния требует следующего уведомления:
ПРЕДУПРЕЖДЕНИЕ: все содержит вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.
Инструменты
Калифорния требует следующего уведомления:
ПРЕДУПРЕЖДЕНИЕ. Некоторая пыль, образующаяся при шлифовании, пилении, шлифовании, сверлении и других строительных работах, содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной системы. Вот некоторые примеры этих химикатов:
- свинец из красок на свинцовой основе,
- кристаллический кремнезем из кирпича, цемента и других каменных изделий, а также
- мышьяк и хром из химически обработанных пиломатериалов.
Ваш риск от воздействия этих химикатов варьируется в зависимости от того, как часто вы выполняете этот вид работы. Чтобы уменьшить воздействие, работайте в хорошо проветриваемом помещении и используйте утвержденное защитное оборудование, такое как респираторы, специально разработанные для фильтрации микроскопических частиц.
Свинцовые хрустальные очки
Уровни свинца в хрустальных стаканах, продаваемых в нашем магазине для кухни и дома, соответствуют стандартам FDA. Калифорния требует следующего отдельного уведомления:
ПРЕДУПРЕЖДЕНИЕ. Употребление продуктов или напитков, которые хранились или подавались в продуктах из кристаллов свинца, подвергнет вас воздействию свинца — химического вещества, которое, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе. Это предупреждение не относится к декантерам Baccarat, флаконам, кувшинам с пробками, а также горшкам для горчицы и джема.
Керамическая посуда
Содержание свинца в керамической посуде, продаваемой в нашем магазине кухонной и домашней утвари, соответствует стандартам FDA. В Калифорнии требуется следующее отдельное уведомление для керамической посуды на упаковке:
ВНИМАНИЕ! Использование этой посуды подвергнет вас воздействию свинца — химического вещества, которое, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе.
Ювелирные изделия и лампы в стиле Тиффани
Калифорния требует следующего уведомления:
ВНИМАНИЕ! Этот продукт содержит свинец — химическое вещество, которое, как известно в штате Калифорния, вызывает рак и врожденные дефекты, а также другие нарушения репродуктивной системы.Вымойте руки после работы.
Шнуры электрические
Калифорния требует следующего уведомления:
ВНИМАНИЕ! Провода этого продукта содержат химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы. Вымойте руки после работы.
Автомобили
Калифорния требует следующего уведомления:
ПРЕДУПРЕЖДЕНИЕ. Автомобили содержат топливо, масла и жидкости, клеммы аккумуляторных батарей, клеммы и сопутствующие аксессуары, которые содержат свинец и соединения свинца и другие химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты и другие нарушения репродуктивной функции.Эти химические вещества содержатся в транспортных средствах, их деталях и аксессуарах, как новых, так и замененных. При обслуживании эти автомобили выделяют отработанное масло, отработанные жидкости, смазку, пары и твердые частицы, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты и вред репродуктивной системе.
Косметические товары
Калифорния требует следующего уведомления о косметических средствах и средствах по уходу за кожей, содержащих прогестерон:
ВНИМАНИЕ! Этот продукт содержит прогестерон — химическое вещество, которое, как известно в штате Калифорния, вызывает рак. Перед использованием этого продукта проконсультируйтесь с врачом.
Свежие фрукты, орехи и овощи
Калифорния требует следующего уведомления:
ПРЕДУПРЕЖДЕНИЕ. Этот продукт может содержать химическое вещество, которое, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции.
Алкогольные напитки, включая, без ограничений, пиво, солод, напитки, вино и крепкие спиртные напитки
Калифорния требует следующего уведомления:
ПРЕДУПРЕЖДЕНИЕ: употребление спиртных напитков, пива, холодильников, вина и других алкогольных напитков может повысить риск рака, а во время беременности — вызвать врожденные пороки.
Консервы и напитки в бутылках
Калифорния требует следующего уведомления:
ВНИМАНИЕ! Многие банки для пищевых продуктов и напитков имеют подкладку, содержащую бисфенол А (BPA), химическое вещество, которое, как известно в штате Калифорния, наносит вред женской репродуктивной системе. Крышки банок и пробки от бутылок также могут содержать BPA. Вы можете подвергнуться воздействию BPA, когда потребляете продукты или напитки, упакованные в эти контейнеры. Для получения дополнительной информации посетите: www.P65Warnings.ca.gov/BPA.
Кофе и некоторые жареные орехи, выпечка и закуски
Калифорния требует следующего уведомления:
ВНИМАНИЕ: в кофе и некоторых жареных орехах, выпечке и закусках, таких как чипсы, присутствуют химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции, включая акриламид. Акриламид не добавляется в эти продукты, а является естественным результатом процесса жарки, выпечки или приготовления.FDA не советовало людям прекращать употребление жареных, жареных или запеченных продуктов. Для получения дополнительной информации о взглядах FDA посетите сайт www.fda.gov.
ДАТА | HS_CODE | Описание продукта | Товарный знак | Страна | Вес нетто | Статистическая стоимость | Место отправителя | Наименование||
---|---|---|---|---|---|---|---|---|---|
2017-09-05 | 73221 | РАДИАТОРЫ ДЛЯ ЖИЗНИ МОНТАЖНЫЕ СИСТЕМЫ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ СЕКЦИОННЫЕ, биметаллические с электрическим обогревом, МАТЕРИАЛЬНОЕ ПРОИЗВОДСТВО (55% СТАЛЬ АЛЮМИНИЙ 45%) ИТОГО: 12090__. 0__: биметаллические радиаторы (55% СТАЛЬ АЛЮМИНИЙ 45%) __1.1__ ПРОИЗВОДСТВО | без обозначения | КИТАЙ | 8954 | 12284,65 | ВЛАДИВОСТОК | ***** | |
2017-09-06 | 7322110000 | РАДИАТОРЫ ЖИЗНЕННЫЙ ЧУГУН ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ 7, 10, 12 секций с электрообогревом, литые вместе с монтажным комплектом (для удобства ТРАНСПОРТИРОВКА упаковывается отдельно от РАДИАТОРА) ТОЛЬКО РАДИАТОР 486/36 ПОДДОНОВ КОРОБКИ С УСТАНОВКОЙ 19 | РАДИАТОРЫ BEIZHU | КИТАЙ | 21940 | 25582,04 | Xingang | ***** | ***** |
0000 2017-09-17 | РАДИАТОРЫ ДЛЯ ЖИЗНИ И ЧАСТИ ЧЕРНЫХ МЕТАЛЛОВ РАДИАТОРЫ ДЛЯ СИСТЕМЫ МОНТАЖА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ, биметалл с электрическим обогревом, МАТЕРИАЛЬНОЕ ПРОИЗВОДСТВО (55% СТАЛЬ АЛЮМИНИЙ 45%) __ 1.0__: РАДИАТОР, БИМЕТАЛЛ 8 СЕКЦИЙ производство __1.1__ | без обозначения | КИТАЙ | 1761. 8 | 2405,8 | ВЛАДИВОСТОК | ***** | ***** | -09 2017 |
73221 | РАДИАТОРЫ ДЛЯ ЖИЗНИ И ЧАСТИ ЧЕРНЫХ МЕТАЛЛОВ РАДИАТОРЫ СИСТЕМЫ МОНТАЖА ДЛЯ ЖИЗНИ ЦЕНТРАЛЬНЫЙ ОТОПИТЕЛЬ СЕКЦИОННЫЙ, биметаллический с электрическим обогревом, МАТЕРИАЛ ПРОИЗВОДСТВА (55% СТАЛЬ АЛЮМИНИЙ __1, БИМЕТАЛЛ __1, РЕАКЦИЯ ___ __)1__ Производитель | без обозначения | КИТАЙ | 942 | 1286 | ВЛАДИВОСТОК | ***** | ***** | |
2017-09-17 | 7328ORSFORTS RADIFAT | ИЗ ЧЕРНЫХ МЕТАЛЛОВ РАДИАТОРЫ ДЛЯ СЛУЖБЫ МОНТАЖА СИСТЕМЫ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ СЕКЦИОННЫЙ, биметалл с электрическим обогревом, МАТЕРИАЛЬНОЕ ПРОИЗВОДСТВО (55% СТАЛЬ АЛЮМИНИЙ 45%) __ 1.0__: РАДИАТОР, БИМЕТАЛЛ 12 СЕКЦИЙ __1.1__ не обозначенIN | 4 | 457,8 | ВЛАДИВОСТОК | ***** | ***** | ||
2017-09-17 | 73221 | РАДИАТОРЫ МОНТАЖА И ДЕТАЛИ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ СИСТЕМЫ ЖЕЛЕЗНЫХ МЕТАЛЛОВ РАДИФАТ биметалл с электрическим обогревом, ПРОИЗВОДСТВО МАТЕРИАЛА (55% СТАЛЬ АЛЮМИНИЙ 45%) __ 1. 0__: РАДИАТОР, БИМЕТАЛЛ 14 СЕКЦИЙ __1.1__ Производитель | без обозначения | КИТАЙ | 131,4 | 179,4 | K *** | ***** | |
2017-10-12 | 73229 | ВНУТРЕННИЕ ВОЗДУШНЫЕ ОБОГРЕВАТЕЛИ грузовика с электрическим обогревом, работает на ТЕПЛОВОМ ЛЬДУ — ЧАСТЬ ПЕРЕДНЕГО ПОГРУЗЧИКА SDLG LG956L: отопитель кабины — радиатор смонтированы в металлическом корпусе, входные и выходные патрубки | *** | КИТАЙ | 25 | 159,03 | Забайкальское | ***** | ***** |
2017-11 -07 | 908 30 7322110000РАДИАТОРЫ ЖИЗНЕННЫЙ ЧУГУН ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ 7, 10, 12 секций с электрообогревом, ЛИТЬЕ, ВМЕСТЕ С МОНТАЖНЫМ КОМПЛЕКТОМ (ТРАНСПОРТНЫЕ УСТРОЙСТВА упакованы отдельно от РАДИАТОРА) ТОЛЬКО С РАДИАТОРАМИ НАКОНЕЧНИКА 908/308 РАДИАТОРА РАДИАТОРА 908 И РАДИАТОРА 486 | КИТАЙ | 21746 | 25660,28 | Xingang | ***** | ***** | ||
2017-11-14 | 73221 | СИСТЕМА РАДИАТОРА ТЕПЛООБРАБОТКА СИСТЕМЫ СИСТЕМЫ СИСТЕМЫ, ЭЛЕКТРИЧЕСКИЙ биметалл с подогревом, ПРОИЗВОДСТВО МАТЕРИАЛОВ (55 ПРОЦЕДУРА СТАЛИ АЛЮМИНИЯ 45 процентов) | не обозначено | КИТАЙ | 2553 | 1300,01 | ВЛАДИВОСТОК | ***** | ***** |
Почему следует выбирать вертикальные радиаторы? Вертикальные радиаторы — это больше, чем просто декоративный элемент, и они предназначены для достижения ваших целей, независимо от того, хотите ли вы изменить дизайн своей комнаты и создать фокус для стиля или хотите создать дополнительное пространство на полу и стенах для другой мебели. Вертикальный алюминиевый радиатор Suntask для литья под давлением серии UR7002-1800 обеспечивает быстрое нагревание благодаря своей высокой мощности. Он идеально подходит для ванной, коридора или любой комнаты, где требуется свободное пространство, и помогает достичь идеального уровня комфорта, тепла и стиля. Эти алюминиевые радиаторы чрезвычайно мощны и эффективны в эксплуатации по экономичным ценам. Они есть на складе в Дублине и могут быть доставлены по Ирландии. Наши алюминиевые радиаторы производятся в соответствии с самыми высокими стандартами отрасли и стандартами EN442 от зарегистрированного производителя ISO9001: 2008.Они идеально подходят для работы с современными системами отопления, например. тепловые насосы или традиционные системы отопления, например конденсационные котлы и подходят как для высокотемпературных, так и для низкотемпературных систем отопления.
Алюминиевые радиаторы 6 панелей
Каждый отдельный модуль имеет размеры 1866 х 80 х 85 Вт 335 Вт 1142 BTU каждая панель
UR-7002-1800-6 всего 2 кВт 6852BTU
Высота (мм) 1866
Ширина (мм) 480 ( 80 × 6)
Толщина (мм) 85
Центральное расстояние (мм) 1800
Тепловая мощность ΔT = 64. 5 ℃ W 466
Плюсы и минусы алюминиевых радиаторов по сравнению со стальными
Основные преимущества, которые делают алюминий лучшими радиаторами из стали и чугуна, заключаются в том, что алюминий является легким металлом, быстро нагревается, податливым и богатым по своей природе. В результате радиаторы alumninum просты в установке, легко встраиваются в различные конструкции и формы, дешевы и нагреваются быстрее, чем любые другие материалы.
Минусы алюминиевых радиаторов в том, что они остывают так же быстро, как нагреваются, и нуждаются в защите от ржавчины.Наши радиаторы поставляются с защитным покрытием и устойчивы к коррозии, но с алюминием следует обращаться осторожно. Они скоро превратят вашу комнату в теплое и гостеприимное пространство.
Лучшие алюминиевые радиаторы Лучшие цены Дублин
Литые алюминиевые радиаторы Suntask обеспечивают высокую мощность и быструю тепловую реакцию как в традиционных (нефть, газ, твердое топливо), так и в современных (солнечная энергия, биомасса, тепловые насосы) системах отопления. Алюминиевые радиаторы имеют глубину 85 мм от стены до передней части радиатора.Они доступны в 6 размерах: 4 панели 582 мм (высота) x 320 мм (ширина) x 85 мм (глубина), отлично подходят, когда пространство является решающим фактором, 6 панелей 582 мм (высота) x 480 мм (ширина) x 85 мм (глубина), 8 панели 582 мм (высота) x 640 мм (ширина) x 85 мм (глубина), 10 панелей 582 мм (высота) x 800 мм (ширина) x 85 мм (глубина), 12 панелей 582 мм (высота) x 960 мм (ширина) x 85 мм (глубина) и 14 панелей 582 мм (высота) x 1120 мм (ширина) x 85 мм (глубина) для случаев, когда требуется максимальная мощность нагрева. Чрезвычайно мощный и эффективный в использовании. Эти радиаторы отличаются очень быстрым нагревом и надежной конвекцией. Они лучше всех излучают тепло и перемещают его по воздуху для обогрева комнаты.
Высокопроизводительные алюминиевые радиаторы
Бытовые радиаторы с высоким рейтингом BTU называются радиаторами высокой мощности. Подразумевается, что вы смотрите на радиатор, который работает при более высокой температуре, и у вас будет более теплый дом.
Радиатор обычно считается высокопроизводительным, если рейтинг BTU превышает 9000, хотя не существует официальной точки, в которой бытовой радиатор определяется как радиатор с высокой мощностью.
Так почему же не все радиаторы имеют высокую мощность?
Это просто потому, что не все радиаторы должны иметь высокую мощность.И не все радиаторы могут быть. В небольшой комнате, такой как гардеробная или прачечная, вам не понадобится радиатор 2K BTU.
Однако для большой комнаты вам понадобится радиатор с высокой теплоемкостью, чтобы можно было обогреть всю комнату. Для этого вам нужно будет принять во внимание расчет количества тепла, которое вам нужно в комнате, прежде чем устанавливать радиатор высокой мощности. Вам также может потребоваться сравнить дизайн и стиль радиаторов, которые вы собираетесь купить.
Вы можете найти радиаторы высокой мощности, которые удовлетворят ваши потребности в различных типах радиаторов, например, плоских или трубчатых радиаторах. Все они будут способны производить сильное тепло, достаточное для обогрева вашего дома.
Есть так много магазинов, где можно выбрать лучший радиатор, который подойдет вам, даже радиаторы высокой мощности, если вы хотите получить это. Вы можете найти трубчатые радиаторы с большой мощностью, а также мощные плоские радиаторы. Все это обеспечит высокую эффективность обогрева вашего дома.
Трубчатые радиаторы и панельные радиаторы
Трубчатые радиаторы идеально подходят, когда высота невысока. Это компактные агрегаты, которые обеспечивают низкий уровень нагрева в сочетании с высокой мощностью. Они выглядят в стиле хай-тек и стильно сочетаются с современным или индустриальным стилем. Они обычно используются в зимних садах, туалетах и перед зоной остекления, где высота стен ограничена. Трубчатые радиаторы представляют собой эффективное решение для отопления, будучи при этом незаметными и стильными.
Панельные радиаторы, с другой стороны, используются в помещениях с ограниченным пространством.
