Как установить солнечные батареи
Как самостоятельно установить солнечные батареи для дома, дачи.
Если Вы решили установить солнечные батареи для обеспечения электроэнергией своего дома или дачи, то сделать монтаж батарей можно самостоятельно. Из этой статьи Вы узнаете, как правильно установить солнечные батареи, чтобы добиться максимально эффективной работы.
.
Инсоляция.
Инсоляция это мера солнечной радиации, которая измеряется по формуле — квтч/м²/сутки. Чем больше значение инсоляции, тем эффективней будет работать панель.
Чем меньше значение инсоляции, тем большая площадь поверхности солнечной батареи понадобится, что сгенерировать нужное количество энергии.
Узнать уровень инсоляции в Вашем регионе можно с помощью этой карты инсоляции.
Как установить солнечные батареи.
Устанавливать солнечные батареи нужно только на открытых не затенённых участках, где нет затенения от деревьев или рядом стоящих зданий.
Нужно размещать панели так чтобы их поверхность максимально подвергалась солнечному свету и не попадала под затенение.
Варианты установки солнечных батарей.
Самый практичный выриант — установка на крыше или стене дома.
Если угол наклона ската крыши размещён в сторону юга и соответствует требуемому углу наклона солнечной батареи, то можно изготовить упрощённую конструкцию для крепления из алюминиевых профилей.
Панель крепится к конструкции, а конструкция уже крепится к каркасу крыши. Между панелью и поверхностью крыши нужно оставить зазор в 5 – 10см, чтобы снизить нагрев панели за счёт воздушного потока между панелью и поверхностью крыши.
Если поверхность крыши односкатная, то для установки панели под требуемым углом понадобится изготовить конструкцию из профильных труб или угольников 50х50мм или 25х25мм в зависимости от размеров панелей.
Вариант конструкции с регулируемым углом наклона для установки солнечных панелей.
Установка отдельно на штанге или на рамной конструкции.
Такой вариант требует изготовления опорной конструкции повышенной прочности с учётом парусности панелей при сильном воздушном потоке.
Солнечные панели при установке следует ориентировать строго на юг, только в этом случае можно получить максимум солнечных лучей которые падают под прямым углом.
Угол установки панелей относительно горизонта соответствует географической широте местности, если широта 60°, то и угол наклона панелей равен 60°.
Для наибольшей эффективности работы панелей, если позволяет установочная конструкция можно менять угол наклона, осенью увеличить на 15°, весной уменьшить на 15°.
То есть если панель установлена на 60°, зимой угол установки будет 75°, летом 45°.
Диапазон рабочих температур солнечных батарей от – 40°С до +50°С. Если температурные показатели превышают указанные значения, эффективность работы панелей снижается.
Чтобы снизить перегревание панелей нужно оставлять зазор не менее 5см между панелью и поверхностью крыши.
Обслуживание солнечных батарей.
Для эффективного использования солнечных батарей, требуется их периодически обслуживать. Обслуживание заключается в поддержании чистоты поверхностей панелей, очистке от пыли, птичьего помёта, снега. Наиболее удобный способ очистки панелей от пыли использование телескопической швабры и поливочного шланга с насадкой.
Срок эффективной службы панелей составляет около 30 лет.
Здесь можно посмотреть схему подключения солнечной батареи к контроллеру, аккумулятору и инвертору.
крепление на крыше, монтаж своими руками
Автор Акум Эксперт На чтение 9 мин Просмотров 107 Опубликовано Обновлено
Стремясь к комфорту, мы окружаем себя большим количеством электроприборов. Однако сейчас любой современный дом в один миг превращается в холодную и неуютную коробку, когда внезапно отключается электроснабжение.
Одним из способов обеспечить надёжную подачу электроэнергии является установка солнечных батарей. Такая система может обеспечивать как резервное, так и основное электроснабжение. Однако здесь новичков подстерегают трудности. Как во всём разобраться, выясним в данной статье.
Содержание
- Монтируем солнечные панели на крыше своими руками
- Как крепить
- Под каким углом
- Схема подключения
- Возможно ли и как бороться со снегом зимой
- Заключение
Монтируем солнечные панели на крыше своими руками
Допустим, мы успешно справились с задачей выбора солнечных панелей, но следующий шаг может напрочь перечеркнуть все старания. Ведь ошибки, допущенные на данном этапе, всё сведут на нет.
Разумеется, для работы такой батареи нужен свет, и чем его больше, тем лучше.
Правильное размещение солнечной электростанции – главное условие её максимально эффективной работы. Монтаж солнечных батарей на крыше, казалось бы, полностью удовлетворяет этому условию.
Однако это не всегда так. Разберём два варианта установки. Первый — здание расположено в тени, допустим, от высоких деревьев или от стоящего рядом высокого здания. Второй вариант — здание стоит в чистом поле.
Растущие рядом деревья могут создавать теньРазумеется, при первом варианте, даже если вся крыша состоит из солнечных батарей, причём с высоким показателем КПД до 22%, выработка электроэнергии будет намного ниже, чем во втором. Наличие любой тени значительно снижает эффективность.
Другая причина, которая влияет на эффективность, – расположение здания относительно сторон света.
Зависимость эффективности от положения зданияНаименьшая выработка будет, когда здание ориентировано строго на восток или на запад.
В таком случае намного выгоднее установить батареи не на крыше, а прямо на грунте или закрепить на стене. Для этого потребуется специальный каркас.
Расположение на землеОптимальный вариант – ориентация панелей на юг.
Немного меньшей производительностью отличаются юго-восточное и юго-западные направления.
Нужно учесть, что в Российской Федерации не все регионы оптимально подходят для установки солнечных панелей. В южных широтах больше солнечных дней, и наоборот, в северных широтах уровень инсоляции настолько мал, что не позволяет получать приемлемую эффективность.
Величина солнечной инсоляции в РФКак крепить
Теперь перейдём к тому, как устанавливаются солнечные батареи. Для этого вначале убедимся, что крыша сможет выдержать дополнительную нагрузку. Сами панели весят от 15 до 18 кг/м2, и, как правило, это не вызывает проблем. Обычно такой вес солнечной батареи крыша вполне выдерживает.
Однако в холодное время года на крыше может скопиться большое количество снега, что значительно увеличит нагрузку. Особенно это актуально, если панели устанавливаются на крыше в частном доме.
Зимой на крыше может скапливаться большое количество снегаСитуация усложняется, если панели установлены на кровле, находящейся в изношенном состоянии.
Проще говоря, если крыша потекла. Это может потребовать её ремонта. При этом всю электростанцию придётся сначала демонтировать, а затем опять устанавливать обратно.
Также очень важно, особенно при установке своими руками, не крепить панели вплотную к крыше, а обеспечить воздушный промежуток в несколько сантиметров. Это нужно, чтобы «крышу продувало», то есть чтобы под панелями не скапливался мусор или снег. Это особенно актуально для крыши с плоским покрытием, например, рубероидом.
Важный момент – выбор надёжного способа крепления панелей. Возможен крепёж фиксаторами прижимного типа или при помощи соединения деталей через сквозные отверстия.
Пример крепления на черепичной крыше Пример крепления на металлической крыше фиксаторамиЕсли производится установка солнечных панелей на пологой крыше, то может потребоваться установка дополнительных конструкций для обеспечения наклона панелей. Разумеется, такая конструкция должна быть устойчивой к коррозии, ведь срок службы солнечных батарей может составлять десятки лет.
Под каким углом
От того, как правильно выбран угол наклона, зависит дальнейшая эффективность работы любой солнечной электростанции. Неправильно рассуждать, что эта величина остаётся неизменной. Она меняется как в течение светового дня, так и в течение всего года.
Сезонная зависимость угла наклона панелейЛучший вариант – установка элементов на платформах с изменяемым углом наклона. Однако по разным причинам иногда сделать это невозможно. Выход из такой ситуации – определение оптимального угла наклона с учётом широты местности.
| Угол наклона панелей, градусы | Широта, градусы |
|---|---|
| 15 | 0-15 |
| Равен широте | 15-25 |
| +5 градусов к широте | 25-30 |
| +10 градусов к широте | 30-35 |
| +15 градусов к широте | 35-40 |
| +20 градусов к широте | 40 и больше |
Таблица 1.
Зависимость угла наклона панелей от широты местности
Для весеннего времени угол наклона принимают равным широте местности. Для определения оптимального значения в зимнее время к рекомендуемому углу прибавляют от 10 до 15 градусов, а для летнего времени, наоборот, отнимают 10-15 градусов.
Схема подключения
Эффективность солнечной электростанции напрямую зависит от схемы её подключения. При этом для сохранения полученной энергии потребуется установить ещё аккумулятор, контроллер заряда и инвертор.
Подключение компонентов выполняют по любому из трёх основных типов:
- Автономный тип.
- Резервное электроснабжение.
- Постоянное подключение.
Автономный тип подключения – лучший вариант при отсутствии технической возможности подключения к действующей сети электроснабжения.
СЭС в труднодоступной местностиЭнергия, выработанная в светлое время суток, накапливается в аккумуляторной батарее. При необходимости её использования АКБ станет выдавать постоянный ток, который будет преобразовываться в переменный при помощи инвертора.
Переменный ток поступает к потребителям.
Для обеспечения резервного электроснабжения к вышеописанному автономному типу добавляется обязательное подключение к действующей электросети через перекидной рубильник. Этот рубильник переводит питание потребителей от линии электропередачи напряжением 380 В на питание от АКБ через инвертор.
ВАЖНО отметить, что при покупке бензинового или любого другого источника электроэнергии установка перекидного рубильника обязательна. Это позволяет обеспечить электроэнергией только подключённых к этой системе потребителей.
В противном случае генератор или солнечная электростанция не только начнут питать всех подключённых к данной линии электропередач потребителей, что выведет СЭС из строя, но и могут стать причиной гибели персонала, прибывшего для поиска и устранения повреждения на линии. А за такое деяние предусмотрена уголовная ответственность!
Пример создания системы резервирования электроснабженияРассмотрим для примера данную схему.
В нормальном режиме электроснабжение домов №№1 и 2 происходит от линии электропередач, которая на рисунке обозначена как Линия 2. Также имеется возможность запитать потребителей от резервных источников: солнечных батарей через сетевые инверторы или от АКБ, через автономные инверторы, совмещённые с зарядным устройством. Для зарядки АКБ предусмотрено подключение к автономным инверторам электрогенератора с двигателем внутреннего сгорания.
Для автоматического переключения электроснабжения служит щит АВР — автоматическое включение резерва. Он отключает питание от Линии 2 и переключает питание потребителей электроэнергии от резервных источников.
Третий способ подключения для российских владельцев объектов микрогенерации стал доступен после выхода Постановления Правительства РФ №299 от 2 марта 2021 г. Теперь согласно этому документу владельцы имеют законное право продавать выработанную электроэнергию.
Постановление №299Для этого нужно преодолеть некоторые бюрократические препоны, например, подать заявку в энергоснабжающую организацию, оплатить пошлину, заключить договор, выполнить все предусмотренные этим договором мероприятия, в том числе установку двунаправленного прибора учёта электроэнергии, и, наконец, получить акт о технологическом присоединении.
Если несмотря на все сложности удалось установить и ввести в работу солнечную электростанцию, можно компенсировать затраты на электроэнергию. Такая схема будет работать аналогично рассмотренной нами ранее.
Схема подключения СЭС к сети электроснабженияИсключение будет составлять постоянное подключение к действующей сети электроснабжения, то есть её можно использовать как накопитель электроэнергии.
Днём вырабатываемая солнечными панелями электроэнергия станет поступать в сеть, а в тёмное время суток электричество будет поступать от электросети. При отключении основного электропитания также возможен переход на резервное питание от АКБ.
Данная процедура потребует существенных денежных затрат, а чтобы они окупились, нужно время. Поэтому такой вариант больше подходит, например, для небольших хозяйств.
Пример страницы личного кабинетаВозможно ли и как бороться со снегом зимой
Падающий зимой снег поднимает некоторым настроение. Однако для владельцев солнечных электростанций это причина для беспокойства.
Ведь кроме снижения выработки электроэнергии большое количество снега повреждает панели.
Если снега не очень много, а панели установлены с наклоном или вертикально, снежное покрытие начнёт таять и само сползёт вниз. Этому способствует и то обстоятельство, что панели обычно тёмного цвета, поэтому они немного нагреваются.
Когда панели заметает толстым слоем снега, приходится их очищать вручную. При этом есть риск повредить их или даже упасть с крыши. Конструкторы задумались над этой проблемой.
Очистка панелей на крыше от снегаКроме вышеописанного пассивного метода борьбы с обледенением могут применяться и активные способы. Одним из них является использование плёночных лучистых электрических нагревателей. Тепло передаётся при помощи инфракрасного излучения, а для улучшения характеристики с обратной стороны излучателя имеется термоизолятор.
Другим способом, который предлагают конструкторы, является установка ультразвуковых излучателей внутри модулей с фотоэлементами.
Излучатели настроены на частоту, позволяющую эффективно разрушать ледяную корку. Источником питания для такой системы служит аккумуляторная батарея, получающая энергию от солнечных панелей.
На форумах данная тема активно обсуждается, и пользователи предлагают свои способы очистки панелей. Например, некоторые рекомендуют снимать наледь, поливая панели горячей водой, или путём создания кратковременного замыкания контактов батареи. Однако применять такие способы нельзя, так как риск повреждения панелей очень высокий. Выйдет себе дороже!
Заключение
В конце статьи подведём итог. Солнечные батареи из дорогого и экзотического способа получения электрической энергии постепенно становятся нормой. Всё больше людей начинают устанавливать их не потому, что они следуют моде и поддерживают «зелёную» энергетику, а потому что видят в них способ обеспечения надёжного и экономически выгодного электроснабжения.
От выбора каждого элемента солнечной электростанции зависит как эффективность, так и долговечность и надёжность всей системы.
Ошибки, допущенные на этапе проектирования, при выборе элементов и при установке, приведут к дополнительным затратам.
Сейчас читают:
9 шагов по установке солнечных панелей на крыше
Само собой разумеется, что солнечные панели наиболее эффективны при установке на крыше.
Когда панели закреплены на крыше, они могут поглощать максимальное количество света, поскольку обращены прямо к солнцу.
Установка может быть технически сложной, и было бы разумно поручить это подрядчику. Но не помешает получить некоторые знания по установке солнечных батарей.
Однако, если вы практичный тип или работаете в строительной отрасли, следуйте этому руководству, чтобы узнать, как установить солнечные панели на крыше.
Что следует учитывать при установке солнечных панелей на крыше
Конструкция крыши Прежде чем устанавливать панели, убедитесь, что крыша находится в хорошем состоянии. Поскольку солнечные панели предназначены для того, чтобы служить вам годами (некоторые гарантии доходят до 25 лет), ваша крыша должна быть надежной.
Если ваша крыша повреждена, исправьте это до монтажа панелей. Ранний ремонт избавит вас от хлопот и затрат на снятие панелей и их повторную установку после ремонта крыши.
Существуют различные типы крыш, но наиболее распространены крыши из битумной черепицы.
Расположение домаТакже учитывайте местоположение вашего дома. Ваш дом, вероятно, будет закрыт от солнца в ближайшем будущем? Например, если вы недавно посадили деревья, они могут загораживать ваши панели от солнца, когда они растут.
Что бы вы ни делали, убедитесь, что та часть крыши, на которой вы устанавливаете панель, получает больше всего солнечного света.
Прочность крыши Еще один важный вопрос, который следует задать себе, — выдержит ли ваша крыша дополнительный вес солнечных батарей. Обычно солнечные панели не тяжелые и могут весить до 2,7 фунтов на квадратный фут. Чтобы быть в безопасности, вы можете попросить инженера-строителя проверить вашу крышу, чтобы убедиться, что она подходит к вашим панелям.
Девять шагов по установке солнечных панелей на крыше
Шаг 1. Разложите материалыВо-первых, вы должны убедиться, что все необходимое находится поблизости, потому что вы не можете подняться с крыши и вернуться назад. время.
Вот что вам нужно: дрель и сверло, карандаш, меловая линия, рулетка и лестница. Остальные вещи должны быть в комплекте с вашей солнечной панелью.
Шаг 2. Закрепите стойкиУбедитесь, что конструкция наклонена под углом не менее 18 градусов, чтобы обеспечить максимальное воздействие солнца.
Найдите идеальное место для крепления стоек. Стойки поддерживают панели, чтобы они не отрывались от крыши.
Стойки, похожие на винты, должны быть размещены на стропилах вашей крыши. Если вы не знаете, где находятся стропила, используйте план вашего дома, чтобы найти их.
Теперь вы знаете, где находятся ваши стропила, поэтому следующим шагом будет установка стоек на крыше. Обычно расстояние от одной стойки до другой должно быть четыре фута.
Просверлите отверстия в стропилах для крепления стоек.
Шаг 3.
Установите окладПоднимите гонты и положите под них оклад.
Закрепите оклад на стропилах с помощью болта.
Работа гидроизоляции заключается в том, чтобы не допустить попадания воды в дом после того, как вы просверлите отверстие. Помимо оплавления, болты также имеют уплотнение, которое также помогает избежать утечки.
Шаг 4. Прикрепите направляющиеВставьте винты в отверстия и затяните их. Затем с помощью болтов прикрепите верхнюю и нижнюю перекладины к стойкам. Здесь ударный отвертка обеспечит правильное крепление.
Шаг 5.
Измерьте расстояние между рельсами Следующим шагом является обеспечение того, чтобы рельсы были параллельны друг другу. Как? Измерьте расстояние между ними с помощью рулетки. Расстояние по диагонали должно быть точно равным. Если вы обнаружите, что пространство не идентично, сбалансируйте рельсы соответствующим образом.
Средняя рейка должна идти от верхней рейки к нижней.
Шаг 7. ЭлектропроводкаПомните, что под каждой панелью необходимо установить комплект инвертора мощности. Затем убедитесь, что медные провода есть в ваших инверторных комплектах. Соединения должны быть внутри и вне солнечных батарей.
Протяните провода от ваших панелей к электросчетчику, а затем к электрической дополнительной панели. Проложите провода к комплектам преобразователя мощности через рельс, у которого есть багажник. (Подробнее читайте: Как подключить солнечные панели последовательно или параллельно?)
Шаг 8. Установите панели
Солнечные панели можно закрепить на стойках. Убедитесь, что штекерные соединения соединены. Затем закрепите фиксирующие зажимы на направляющих. Этот шаг укрепит вашу панель на месте.
Шаг 9. Подключитесь к инвертору Теперь пришло время подать питание на ваши солнечные панели.
Отключите электропитание перед подключением солнечной системы к вашему дому.
Следующим шагом является подключение вашего солнечного инвертора к системе. Инвертор — это то, что преобразует вашу солнечную энергию из постоянного тока в энергию переменного тока, необходимую вашему дому. Убедитесь, что инвертор не находится в горячем месте.
Если вы решите оставить инвертор на открытом воздухе, избегайте палящего полуденного солнца.
Подключите солнечный инвертор к аккумулятору. Аккумулятор пригодится, когда ваши панели не производят достаточно энергии, например, когда облачно.
Затем подключите солнечный инвертор к потребительскому блоку, также известному как плата предохранителей. Этот блок защитит вас в случае аварийной ситуации с электричеством.
Как установить солнечные батареи на другие типы крыш
Черепичные крыши
Этот процесс очень похож на описанный выше при укладке на черепичную крышу.
Однако для монтажа панелей на черепичной крыше необходимо снять пару черепиц.
Затем прикрепите крюки для черепицы и накладки на крышу.
Недостатком монтажа панелей на черепичной крыше является возможность повреждения при установке. Возможно, вам придется заменить плитки после завершения работы.
Металлическая кровля со стоячим фальцем
Этот тип кровли, вероятно, самый простой для монтажа панелей.
One, металлические кровли со стоячим фальцем долговечны.
Во-вторых, вам не нужно утруждать себя вычислением ферм. Почему? Вы используете U-образный зажим для крепления панелей, избавляя вас от сверления отверстий.
Плоская крыша

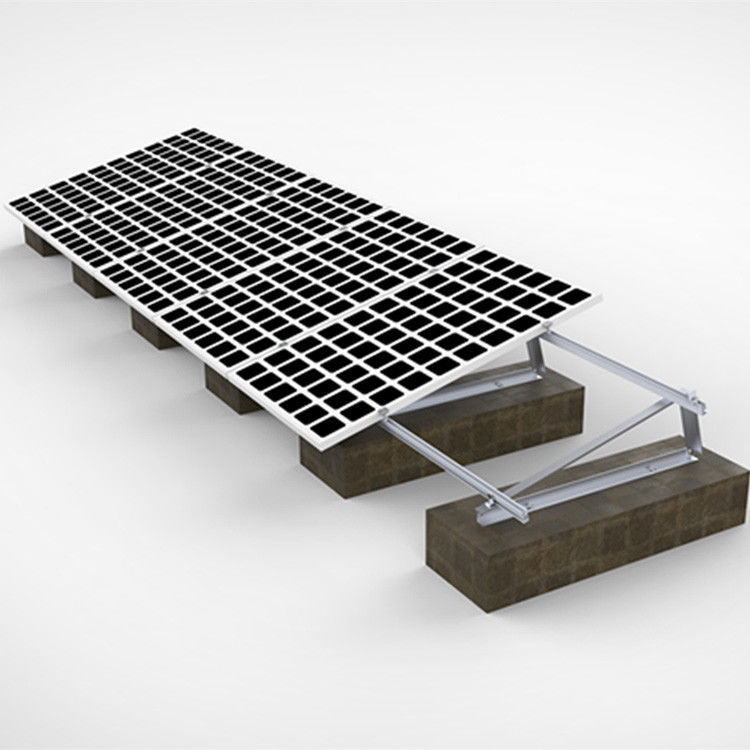

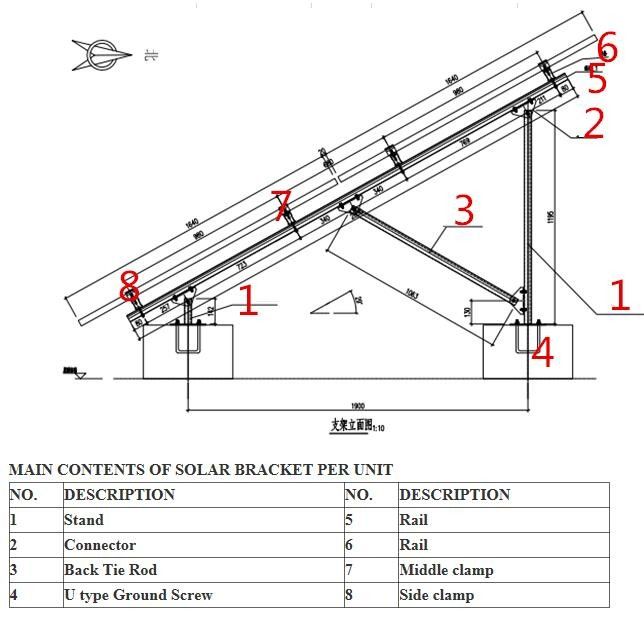

Для установки панелей на плоскую крышу можно использовать стеллажи с балластом. Шлакоблоки поддерживают всю конструкцию солнечной панели.
Преимущество этого стеллажа в том, что вы можете отрегулировать его даже под углом 30 градусов, чтобы захватить как можно больше солнечного света.
Часто задаваемые вопросы
Безопасны ли солнечные панели для вашей крыши?
Прелесть солнечных панелей в том, что они обеспечивают защиту вашей крыши. Они защищают вашу крышу от повреждений в неблагоприятных погодных условиях, и в результате ваша крыша прослужит вам дольше.
Если в вашем доме есть чердак, вам не нужно беспокоиться о перегреве. Почему? Солнечная панель теперь обеспечит столь необходимый оттенок. Температура в вашем здании может даже снизиться на целых пять градусов по Цельсию.
Чтобы избежать проблем с крышей, наймите квалифицированного подрядчика для установки солнечных батарей.
Может ли плохая погода повредить ваши солнечные панели?
Вам не нужно беспокоиться о том, что суровые погодные условия могут повредить солнечные панели или сорвать их с крыши. Производители изготавливают солнечные системы таким образом, чтобы они выдерживали даже самые сильные ветры.
Солнечные панели выдерживают ветер до 120 миль в час.
Чтобы получить максимальную отдачу от своих панелей, покупайте панели в надежной фирме. Преимущество обращения в такую компанию заключается в том, что они дают вам качество и гарантию, подтверждающие это.
Гарантия на большинство солнечных панелей составляет до 25 лет.
Что делать, если мне нужна новая крыша после установки панелей?
Большинство домовладельцев беспокоятся о том, что делать, если им потребуется заменить крышу после установки солнечной системы.
Загвоздка здесь в том, чтобы убедиться, что вы тщательно проверили свою крышу перед установкой. Если вы заметили какие-либо повреждения, сделайте ремонт в это время. В противном случае вам придется оплатить все расходы по снятию и замене позже.
Должен ли я приобрести солнечную черепицу?
Как правило, солнечная черепица работает так же, как традиционная крыша. Вместо того, чтобы устанавливать панели поверх вашей крыши, солнечная черепица действует как крыша. Кроме того, они будут генерировать электроэнергию.
Если вы можете использовать новую крышу, вы можете рассмотреть солнечную черепицу. Кроме того, если ваша крыша может прогнуться под весом обычных солнечных панелей, установите солнечную черепицу.
Вкратце
Если вы задавались вопросом, как правильно установить солнечные панели на крыше, теперь это не должно быть сложно.
Однако перед установкой необходимо учесть несколько моментов. Одна — по форме вашей крыши, а другая — по направлению солнца.
Собрав подходящие материалы, закрепите стойки на стропилах крыши. Затем поместите оклад под черепицу, чтобы защитить крышу от протечек. Следующим шагом нужно закрепить верхнюю и нижнюю рейки параллельно друг другу, затем среднюю рейку. После этого пропустите провода через рельсы к электросчетчику и подключите солнечную инверторную систему.
Наконец, установите свои панели и приготовьтесь начать пользоваться преимуществами солнечной энергии.
Как установить солнечные панели на крыше: пошаговое руководство
Установка солнечных панелей на крыше может показаться сложной задачей, но не бойтесь ее делать.
В этом посте будут рассмотрены основы того, что вам нужно знать, прежде чем приступать к этому проекту. Мы также дадим советы по установке, чтобы процесс прошел максимально гладко. Итак, если вы готовы перейти на солнечную энергию и хотите узнать, как установить солнечные панели на крыше (или просто хотите узнать об этом больше), читайте дальше.
Узнайте в этой статье
- Зачем устанавливать солнечные батареи на крыше
- Что следует учитывать при установке солнечных батарей на крыше
- Как установить солнечные батареи самостоятельно: шаг за шагом
- Что такое солнечная черепица
- Нужно ли мне разрешение на установку солнечных батарей
- Что делать, если я не могу установить солнечные батареи на крыше
Зачем устанавливать солнечные батареи на крыше
На самом деле, солнечную систему не обязательно устанавливать на крыше. Однако лучшим местом для этого является крыша. Вот почему.
Как правило, крыша получает наибольшее количество солнечного света, что делает ее наиболее оптимальным местом для установки домашней солнечной системы.
Но, как вы скоро увидите, это не всегда так просто или возможно.
Что следует учитывать при установке солнечных панелей на крыше
Прежде чем присмотреться к солнечным панелям для своего дома, сначала необходимо определить, возможна ли их установка на крыше. Итак, без лишних слов, вот что вам нужно учитывать перед началом процесса установки.
Расположение дома
Первое, что вам нужно сделать, это проверить наличие любых потенциальных препятствий, которые могут препятствовать попаданию солнечного света в вашу систему солнечных батарей. Сюда входят деревья, здания и все остальное, что может отбрасывать тень на ваши панели. Если вся ваша крыша находится в тени , установка солнечных батарей на крыше — не лучшая идея.
Ориентация и высота панелей
Солнечные панели необходимо устанавливать под углом, чтобы обеспечить максимальное воздействие на них солнечного света. Идеальный угол зависит от вашей широты, но большинство панелей наклонены от 30 до 45 градусов.
Совет: используйте солнечный калькулятор, чтобы определить лучший угол для вашего местоположения.
Кроме того, солнечные панели на крыше должны быть установлены лицом на истинный юг, если вы живете в северном полушарии, и на истинный север, если вы живете в южном полушарии.
Конструкция и тип крыши
Конструкция и тип крыши влияют на способ установки солнечных панелей. Итак, если ваша крыша сделана из черепицы, металла или другого материала, требования к солнечным панелям на крыше и способу установки будут немного отличаться (не волнуйтесь, мы объясним). При пошаговом объяснении процесса установки мы будем иметь в виду гонтовую крышу, но коснемся различий в других креплениях для крыши солнечных панелей.
Черепичная крыша
Если у вас крыша такого типа, установить солнечные панели на гонтовую крышу относительно легко, для чего к крыше прикрепляются специальные монтажные кронштейны. Тем не менее, вы должны убедиться, что ваши панели рассчитаны на определенный тип черепицы, который у вас есть.
Кроме того, было бы лучше подготовить немного силиконового герметика или кровельной смолы, чтобы запечатать края панелей, чтобы предотвратить утечки. Кроме того, используйте винты и шайбы из нержавеющей стали для крепления панелей к крыше.
Совет: Круглые шайбы обеспечивают лучшее уплотнение.
Черепичная крыша
Чтобы научиться устанавливать солнечные панели на черепичной крыше, вы должны понимать, что с черепичной крышей труднее работать, потому что глиняная черепица хрупкая и ее легко сломать или повредить. Чаще всего для установки солнечных панелей на черепичной крыше требуется временное удаление нескольких плиток (для вырезания отверстий), что может привести к повреждению крыши водой. Не идеально, согласитесь.
В некоторых случаях вы можете использовать крепления для замены плитки, которые имеют форму плитки и устанавливаются вместо плитки под вашей солнечной системой. Это новинка в мире установки солнечных батарей, и мы приветствуем ее с распростертыми объятиями.
К сожалению, не все плитки имеют одинаковую форму, поэтому, если вы сможете найти крепление для замены плитки, подходящее для вашей крыши, вам придется пойти традиционным путем и удалить несколько плиток. Чтобы избежать ненужных повреждений, вы должны использовать специальные крепления для крыши, которые не испортят вашу черепицу (или нанесут как можно меньше повреждений). Вы можете использовать крючки или двойные вспышки для крепления солнечной батареи.
Совет №1: двойное обтекание предотвращает дребезжание панелей на ветру и повреждение плитки.
Совет № 2: используйте герметик (например, деготь или силикон) для герметизации только что прорезанных отверстий.
Металлическая крыша со стоячим фальцем
Существует много типов металлических крыш, и установка каждой солнечной панели требует небольшой настройки. Однако пластины со стоячим фальцем позволяют монтировать солнечные панели на крыше без сверления отверстий — мечта всех установщиков солнечных панелей.
И как вы это делаете? Это просто: просто выберите солнечную систему, которая защелкивается на швах.
Плоская крыша
Установка солнечных панелей на плоских крышах немного сложнее, и ваша солнечная батарея будет занимать больше места, чтобы панели не затеняли друг друга. В отличие от креплений для скатной крыши, где угол наклона крыши обычно определяет угол наклона панелей, солнечные панели на плоской крыше выигрывают от возможности регулировки угла по вашему желанию. Это помогает максимизировать выход. Итак, как установить солнечные панели на плоскую крышу? Как правило, вы будете использовать балластные стеллажи: ванны, утяжеленные шлакоблоками, гравием, камнями, кирпичами и т. д.).
Прочность крыши
Прочность крыши также следует учитывать при установке солнечных панелей. Большинство жилых крыш могут выдержать вес солнечных батарей, но если у вас есть какие-либо опасения, всегда лучше проконсультироваться со специалистом. Солнечные панели весят примерно 2,8 фунта на квадратный фут для скатных крыш и около 5 фунтов для плоских.
Как самостоятельно установить солнечные панели: шаг за шагом
Если вы разбираетесь в электричестве, у вас практически не возникнет проблем с настройкой системы солнечной энергии. Однако, прежде чем приступить к установке солнечной крыши своими руками, вам следует проконсультироваться с квалифицированным установщиком солнечных панелей и электриком, независимо от вашего уровня знаний. Ведь вмешательство в провода может быть смертельно опасным. Крыши тоже.
(Напоминание: мы объясняем, как установить солнечные панели на черепичной крыше)
Подготовка необходимых материалов, инструментов и оборудования для обеспечения безопасности
Первый шаг при монтаже солнечных панелей — это сбор необходимых материалов, инструментов и средств безопасности. оборудование. Вам понадобятся солнечные панели, фотоэлектрический провод, стойки, рельсы, монтажные кронштейны, дрель, шурупы и лаги. Вы должны носить пояс для инструментов или иметь свои инструменты в пределах досягаемости (это не похоже на то, что вы можете прыгать с крыши каждую секунду, чтобы что-то получить).
Кроме того, важно носить законное защитное снаряжение.
Отметьте расположение стоек, поддерживающих солнечные батареи
После того, как у вас есть все материалы, следующим шагом будет отметка расположения стоек на крыше. Стойки крыши представляют собой опорные конструкции в виде больших металлических винтов, которые удерживают солнечные панели. Поднимите план вашего дома, так как вы будете прикреплять их к стропилам.
Совет №1: Перед тем, как просверлить отверстия, убедитесь, что стойки выровнены.
Совет № 2: Расположите стойки на расстоянии не менее четырех футов друг от друга.
Закрепите стойки
Чтобы закрепить стойки крыши на месте, вы должны сначала просверлить отверстия в стропилах. Используйте стальные болты и ударный инструмент, чтобы закрепить их.
Совет: Помните герметик? Вы должны использовать его здесь!
Установите планку под черепицу
Вы должны установить планку под черепицу и прикрепить ее к стропилам с помощью болта.
Обшивка защищает вашу крышу от протечек, сохраняя ее водонепроницаемой даже после сверления отверстий в черепице.
Прикрепите рельсы
Роль рельсов заключается в том, чтобы нести панели солнечных батарей. Вы должны прикрепить рельсы к стойкам с помощью болтов, затянув их должным образом (должен помочь ударный инструмент).
Убедитесь, что рельсы параллельны
Опять же, мы должны настаивать на том, чтобы все было ровно. Рельсы должны быть не только ровными, но и параллельными. Самый простой способ определить, параллельны ли они, — измерить обе диагонали. Если они равны, вы можете идти. Если нет, то придется подгонять рейки (или, не дай бог, снова сверлить).
Совет: устанавливайте среднюю рейку последней, убедившись, что верхняя и нижняя рейки установлены аккуратно. Средний тоже должен быть параллелен.
Разместите инверторы
Все до этого шага очень просто по сравнению с установкой солнечного инвертора и проводкой. В первую очередь следует изучить, какие типы проводов и оборудования для этого потребуются.
После этого необходимо установить микроинвертор под каждую панель. Кроме того, убедитесь, что на ваших инверторах установлены оголенные заземляющие медные провода 6-го калибра.
Совет: Не забудьте отключить питание перед выполнением любых подключений.
Установка панелей
Перед установкой панелей убедитесь, что все штекерные соединения соединены. После этого вы можете разместить панели на стойках крыши. Сначала вы прикрепите кронштейны к солнечной панели (и, вероятно, сделаете это на земле). Затем вы поднимите панель, выровняете ее по направляющим и с помощью зажимов и болтов закрепите ее на направляющих. Повторите процесс для каждой панели.
Убедитесь, что панель солнечной батареи подключена параллельно друг другу. Вы должны проложить провода в панели и проложить эти провода к инверторам питания, чтобы создать систему проводников. Вы должны быть в состоянии провести провода к инверторам через полость рельса.
Подключение солнечного инвертора к вашему дому
Было бы лучше протянуть провода от панелей, чтобы соединить их с солнечным инвертором, электрическим счетчиком и электрической дополнительной панелью.
Подключите солнечный инвертор к электрощиту вашего дома. Используйте прилагаемую электрическую схему, чтобы убедиться, что инвертор подключен правильно. Если ваш солнечный инвертор находится на улице, держите его подальше от солнечного света. Вы также должны подключить его к аккумулятору (если он у вас есть) и плате предохранителей.
Что такое солнечная черепица
Черепица с солнечными панелями — это разновидность солнечной панели, которая выглядит как традиционная битумная кровельная черепица. Солнечная черепица изготавливается из тонкопленочных фотоэлектрических элементов, ламинированных на материал подложки, поэтому она менее заметна на крыше и может стать более эстетичным вариантом для некоторых домовладельцев. Солнечная черепица для вашей крыши также проще в установке, чем традиционные солнечные панели.
Нужно ли разрешение на установку солнечных панелей
Обязательно сверьтесь с вашими местными правилами зонирования, чтобы узнать, существуют ли какие-либо ограничения.
В большинстве случаев вам не нужно будет получать специальное разрешение для установки домашней солнечной системы (кроме разрешения на строительство и электричество, которое вам, вероятно, придется получить).
Однако могут быть некоторые ограничения, которые вам необходимо учитывать. Перед установкой солнечных панелей вам может потребоваться разрешение ассоциации домовладельцев, местного муниципалитета или даже поставщика коммунальных услуг. В некоторых местах они позволяют только профессиональным установщикам солнечных батарей выполнять работу по установке солнечных панелей. Кроме того, убедитесь, что вы соблюдаете все стандарты дизайна исторического района.
Что делать, если я не могу установить солнечные батареи на крыше
Мы вкратце коснулись возможности того, что крыша может быть не лучшим местом для крепления солнечных батарей. В этом случае вы, вероятно, выиграете от наземной солнечной системы. Солнечные панели можно закрепить на столбе или раме и разместить в солнечном месте.
Вам нужно будет следить за тем, чтобы деревья или другие объекты не затеняли солнечные батареи в течение дня. Солнечная наземная установка или система, установленная на столбе, обычно требуют большего обслуживания, чем системы, установленные на крыше. Кроме того, вам могут потребоваться дополнительные разрешения, в зависимости от вашего региона.
Наша еда на вынос
Крыша обычно является наиболее подходящим местом для установки солнечных панелей. Хотя иногда это не самое доступное место для работы (со всеми подъемами), солнечные панели на крыше требуют меньшего обслуживания, чем другие типы. Кроме того, вы можете выбрать солнечную черепицу, и она совсем не будет похожа на солнечные батареи. Теперь, когда вы знаете, как установить солнечные панели самостоятельно, с помощью нескольких инструментов, небольшого планирования и небольшого количества усилий, вы можете запустить свою собственную систему солнечных панелей в кратчайшие сроки!
Часто задаваемые вопросы
Могу ли я самостоятельно установить солнечные панели?
Если у вас есть опыт работы с электропроводкой и вы умеете работать на своей крыше, вы можете самостоятельно установить солнечные батареи.
Но если вы не уверены в своих силах, лучше нанять профессионала. Они смогут выполнить работу безопасно и эффективно, но они также смогут посоветовать, как лучше разместить ваши панели и как повысить их эффективность.
Легко ли установить солнечные батареи на крыше?
Это зависит от размера и типа системы солнечных батарей, которую вы хотите установить. Это может быть легко, если вы делаете небольшой проект. Однако, если мы говорим о большой коммерческой установке, она может быть очень сложной.
Какой тип крыши лучше всего подходит для солнечных батарей?
Наилучшей крышей для солнечных батарей с точки зрения ориентации является крыша, выходящая на юг и не затененная деревьями или другими зданиями (для северного полушария). Когда дело доходит до материала крыши, металлические крыши являются популярным выбором, потому что они долговечны и в некоторых случаях позволяют устанавливать солнечные панели на крыше без сверления отверстий. Однако они могут быть дорогими.
